 樓主| 發表於 2011-7-19 21:48:55 | 顯示全部樓層
本文章最後由 kao.c.y 於 2011-9-3 14:18 編輯

電源專線的拉法......

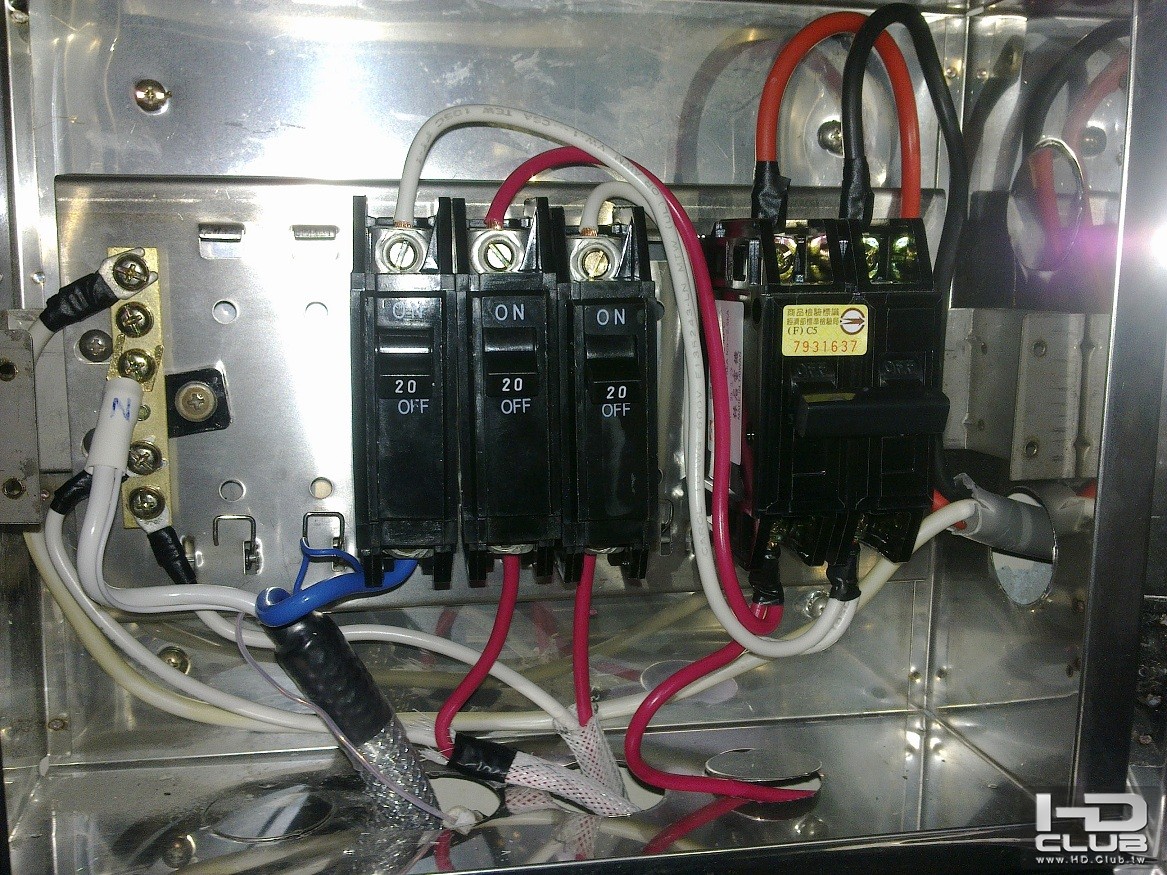

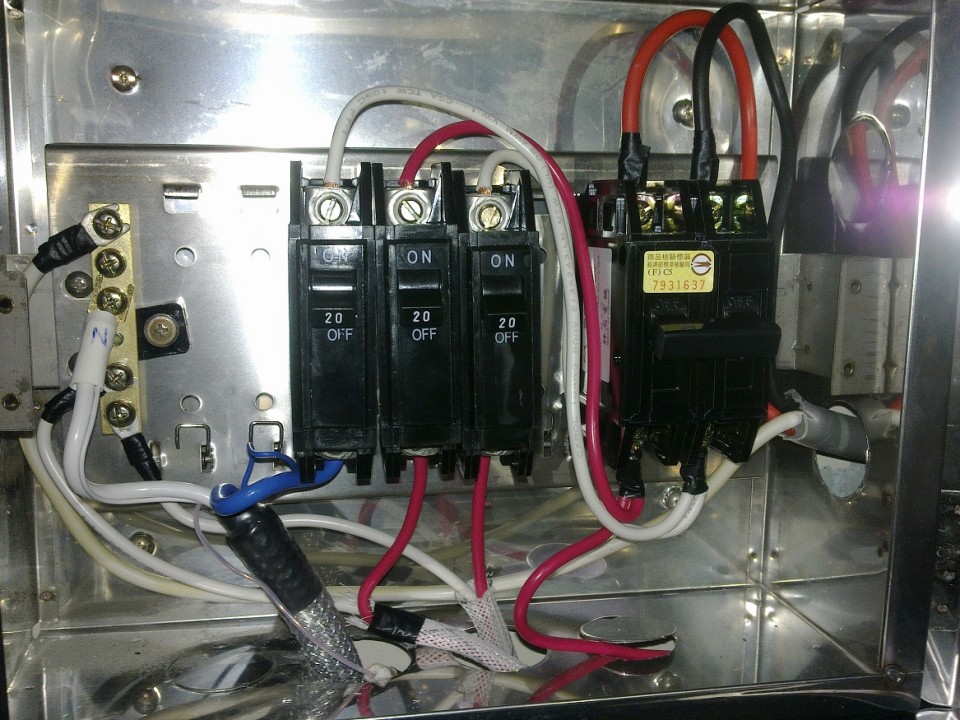

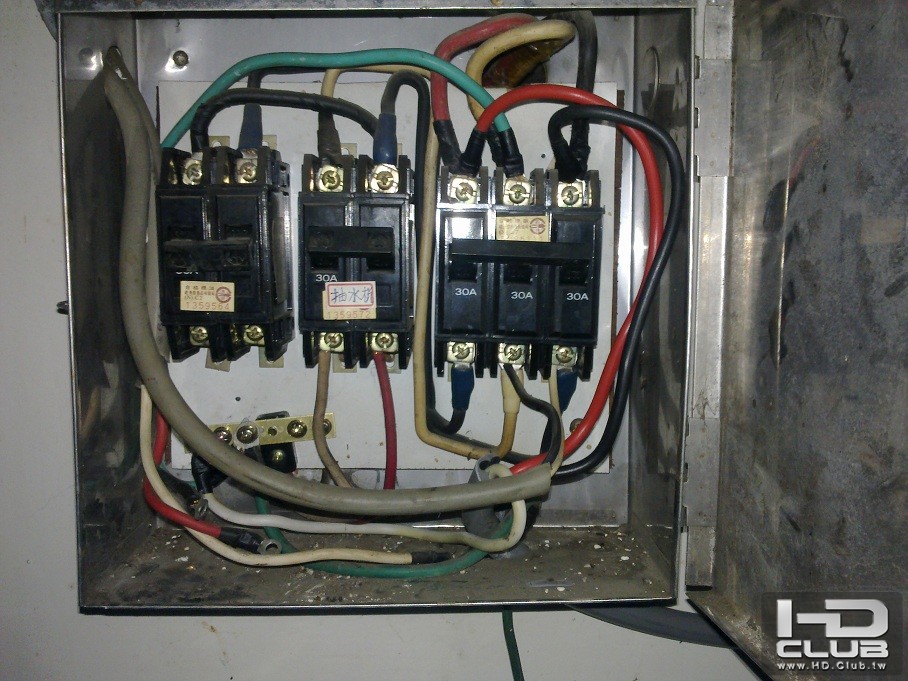

這是一樓的主電箱(從電表過來的).前面這條紅黑白的8mm線就是拉220V上去三樓.
舊的綠色線是原本從地底拉上來.同學是說算是接地.

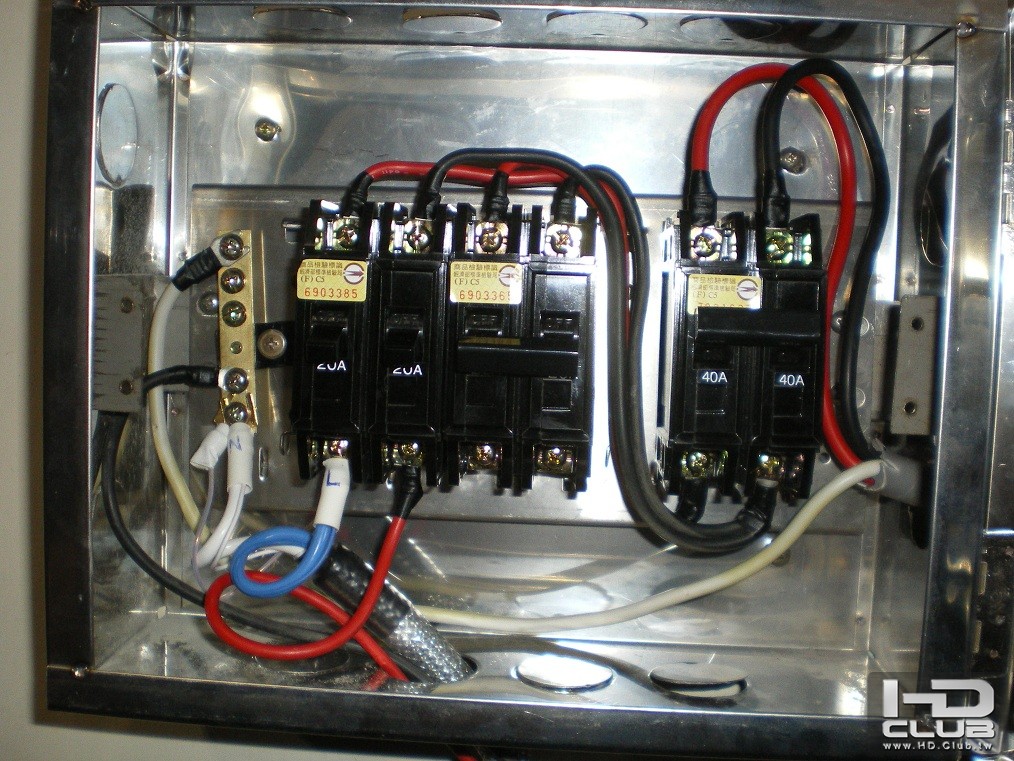

接著是在三樓的電箱.如此接法也算預留要接四個110V的迴路.目前是用兩個迴路.
這個接法同學的解釋是.兩條紅黑線各是110V.合併即為220V.要用的110V迴路.
接一條任何紅黑線.再接上接地就是110V.這樣如果遇到雷擊.不會短路變成220V而
燒壞器材.所以火線接NFB.水線接上接地.


其實有些地方同學解釋的應該詳細.但我真的沒電學概念.能接收到的也只有上述部分.
有什麼地方需要改進或改善的嗎?
回覆 支持 反對

使用道具 舉報


發表於 2011-7-31 18:59:03 | 顯示全部樓層
大大真的懂得享受人生
回覆 支持 反對

使用道具 舉報


發表於 2011-7-31 20:53:29 | 顯示全部樓層
因為那個AC座不能耐太高溫.所以不敢焊太久.因為有報銷了一個......
只要焊個勞固就好了.焊錫還是選有含銀 ...
kao.c.y 發表於 2011-7-12 04:15



那個焊工絕對是不行的,會把座焊壞的原因也是烙鐵不夠力,所以會一直在那裏加熱。如果買支功率高的烙鐵,就不用加熱那麼久,熱還沒完全傳到ac座焊鍚就熔得差不多了,沒就加點助焊劑在ac座上會好焊點。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-8-1 17:40:19 | 顯示全部樓層
喔~感謝真平大大的提醒.
正所謂工欲善其事.必先利其器.我看再來去買個60W的焊槍好了.
回覆 支持 反對

使用道具 舉報


發表於 2011-8-3 09:28:04 | 顯示全部樓層
再整理舊資料時剛好看到音技的舊文~
大家參參考看看~
轉載音響技術第51期MAR. 1980 焊錫與去錫漫談/梁錦宏
  不管在電子公司或業餘製作時,最頻繁的工作莫過於焊錫,而最煩人的莫過於去錫。在本文中筆者將提出個人「焊錫與去錫」的經驗,以為初學者參考,與專業者共切磋。

1.焊錫今昔
  將零件焊在印刷線路板上,配線到波段開關,可變電阻上......等等均須焊錫;焊錫的工具與材料有烙鐵、銲槍、錫絲、錫條、錫塊、松香、助焊劑等。由於烙鐵的改進與錫絲的普遍今日的焊錫比10年前的焊錫工作簡易與乾淨許多。
  記得民國58年間筆者電子技藝啟蒙時,在唐老編和梁雄醫師指導下裝三燈五燈擴大機,工作桌上擺的是一把紅色的大焊槍,一盒烏黑的焊油脂與長條的錫塊等。紅色的大焊槍,按下去時會響,聲音叫得跟變壓器次級圈短路時一樣,在板機上方還有一個小燈泡可以直射工作物;烏黑的焊油脂上經常插著一根粗銅條或火柴棒,焊接時先將火柴棒沾點油脂塗在工作物上,如真空管座腳上,然後拿起焊槍,扣著板機,聽到「更~~」的聲音,將槍頭往焊油脂上一點,「吃」的一聲,冒一股白煙,然後槍頭轉向錫塊上挖取一點錫,往工作物上一沾,又是「吃」的一聲,好不容易才完成一腳的焊接工作,被唐老編一拉又掉了,掉了沒關係,還要挨罵呢!
  今天的焊錫只需要一把20瓦的小烙鐵與一捲錫絲、烙鐵架、石棉等就夠了,工作起來乾乾淨淨,根本不怕弄髒衣服;許多業餘者與高級工程師竟奢侈到使用美國Weller公司的烙鐵不可,一把烙鐵花費七、八百塊錢您說奢不奢侈?筆者也有一把25W的Weller烙鐵,每當同好來訪,摸摸看看的,引得筆者自豪得很;其實這跟闊佬們買林肯牌汽車提升身分的心境不一樣。筆者這把烙鐵用了半年多,每天總得加熱八小時以上,到現在烙鐵頭煥都沒換過,在同樣的時間內,筆者公司的技術員已換過第三次的烙鐵(何止換頭而已),比一比,Weller的烙鐵更便宜呢!真希望本地也有人仿製與Weller同樣好的烙鐵,造福人群。

2.烙鐵焊錫及要領
  焊錫包括烙鐵焊,錫爐浸焊,自動錫爐波浪焊;後兩者為生產業焊法,各有各的技巧,可是不管產業或業餘者,烙鐵焊錫仍然無法避免。
  焊印刷線路板上的電晶體、IC、電阻、電容等零件,所需的烙鐵大概在20瓦左右就夠了,焊大一點的接頭,或保險絲座等就得使用瓦特較大一點的烙鐵。如果您是業餘者,不經常做大面積的焊接時,只要擁有一把25瓦甚至20瓦的烙鐵再加上一點焊接技巧就可無往不利了,以下為焊錫的八大要領,值得初學者記在心頭,養成良好的焊錫習慣。
  ➀清潔工作物:被焊物一定要清潔,使用鋼棉或細砂紙擦搓均可;如能選購新品的零件或用膠袋密封包裝的零件,就可省去這道手續。
  ➁烙鐵頭經常保持持鍍錫狀態:即使用的是不氧化烙鐵頭,在第一次插電時,一定要耐心的等候,在裸鐵頭剛可熔錫的時候,讓它吃上一層錫,而且要經常保持這層錫。如此不但可以延長烙鐵頭的壽命,並可幫助熱的傳導,使焊接牢固。
  ➂加熱工作物,不是錫絲:將烙鐵頭,以最大的接觸面加熱工作物,然後將錫絲注入烙鐵頭與工作物的界面,讓熔融的錫液流動。
  ➃讓錫液自然冷卻:烙鐵頭離開工作物後,熔融的錫液不能被移動,讓它自然冷卻,沒有必要用口吹氣加速錫液冷卻。
  ➄不要使用過多的焊錫:讓工作物間獲得良好的焊接即可,過多的焊錫極易掩飾冷焊點。
  ➅使用適當的烙鐵頭:烙鐵尖頭要有足夠的貼面以利傳熱,太大的烙鐵頭將損壞工作物,太小的烙鐵頭極易造成冷焊。
  ➆使用好的錫絲:使用電子裝配用的錫絲,避免使用電機用的錫絲,因為電機用的錫絲常含有酸性助焊劑,將腐蝕焊點造成冷焊,造成漏電。
  ➇不要用銼刀修磨烙鐵尖頭:銼刀將損壞不氧化保護層,用石棉或粗布料擦拭即可。

3.錫絲的選用
  通稱的焊錫,實際上是錫鉛的合金,錫鉛合金自Sn 19.5%起自 97.5%,有均一不變的固相線,即BCE線(183.3℃);ABC及CDE皆為半熔融狀區域,而ACD曲線則表示液相線;C點為共晶點,即固相線與液相線的會合點,此時,錫鉛含量為63/87。換言之,當焊錫之錫鉛含量為63%鉛37%時,焊錫可自液體狀直接變為固體狀或自固體狀直接轉變為液狀,而不經半熔融狀;其他成分之焊錫,則均在183.3℃至ACD液相線中間形成半熔融狀。液相線熔點並非適當的焊錫溫度,通常知識用溫度約高於該焊錫的液相線溫度55℃到85℃之間。即如果使用的錫絲為50%者,烙鐵頭應有265℃到295℃之間的溫度較適當;若用60%者,烙鐵頭只要230°~260℃之間即可。
  錫絲有時新錫絲及樹脂心錫絲兩種。業餘者以使用樹脂心錫絲比較方便,其實其心髓除了人工樹脂以外還有氯、樹脂等製成的粉劑。
  筆者最常用的錫絲為50%、1m/m,與60%、0.8m/m兩種。在裝機配線時使用50%、1m/m;在焊PCB時使用60%、0.8m/m;實在也說不出什麼原因,只是習慣而已。

4.去錫與工具
  去錫的機會相當多,也相當不容易;不適當的去錫法足以損壞PCB甚至零件,尤其貫孔雙面板去錫的工作將使您焦頭爛額,甚或無從下手。如果是兩腳的電阻,電容還可以不使用去錫工具;若是8腳,16腳,40腳的IC想拔下來以後還能全身(屍)的話,幾乎不可能。筆者幾年前不知道有吸錫槍、吸錫球之類道具以前,最常用的方法是將IC的腳通通剪掉,然後再一隻一隻腳地拔除,這個方法很方便也很快,可是得報銷一個可能是好的零件,如果是SN7400之類倒也罷了,如果是LSI或不容易獲得的零件就進退兩難了。
  近年來去錫工具在市場上時有所見,便宜的不好用,理想的又嫌售價太高。常見的有➀吸錫球➁吸錫網線➂吸錫槍等。省產的吸錫球售價在百元以內,可惜彈性不足,吸力離實用還有一段距離;從日本進口的吸錫球則因為球體大一點,使用的橡皮材料較富彈性,使用起來還算靈活,為售價為省產者的3~5倍,使用者不多見。吸錫網線也有本地與進口者兩種,筆者曾上過大當,買回本地產(伸金企業)特殊吸錫網線10卷,到現在一吋也沒用,不是不用實在是不能用;進口的吸錫線筆者也領教過,情況好一點,也不如理想,拆下一個IC得折騰個十幾分鐘,且用過就得丟棄,是消耗品,售價並不便宜,使用者不常見。
  吸錫槍則五花八門,筆者第一次看到吸錫槍是在邱輝雄兄家裡,長約15公分,槍身為鋁管,小巧玲瓏,十分可愛。後來在中山科學院用過Soldapullt的吸錫槍,槍身長約30幾公分,槍膛佔了15公分,吸力奇強,經常將印刷線路吸到脫皮,為塑膠製品。梁雄醫師前年赴美,本想託他買一把Soldapullt的吸錫槍,結果帶回二把約15公分左右的小吸錫槍送我,也是塑膠製品,吸力還夠用,只是沒用多久卡筍就磨損了,現在是我兩個小女兒的玩具了。後來又託人從美國寄回兩把Soldapullt DS017,折合台幣約需六百元。最近台北中華商場,光華商場也見到類似DS017的吸錫槍,竟然索價一千二百元,真嚇人!DS017曾找塑膠工廠估價,光模具費就得三、四十萬台幣,就是筆者想「造福人群」也無能為力。
  在一個偶然的機會裡,筆者購進三把法國製的吸錫槍,鋁槍管,約長20公分,長相高級有氣派,犀利比DS017小但已夠用了,買價在七百元左右。也在一個偶然的機會裡,由三重一家工廠仿製成功,造價在二百元左右,一下子生產了二千多支,對電子業者與業餘者而言,這真是福音。

5.吸錫槍的使用與保養
  吸錫槍的頭均是鐵氟龍(Teflon)車製而成,鐵氟龍可耐400℃左右的溫度。在PCB上的零件有錯焊或由於修護的原因必須拆下時,先用烙鐵頭使焊點上的錫熔化成融融的狀態,先不移開烙鐵頭,左手將吸錫槍槍口移近融錫上,儘可能不要觸碰到烙鐵頭,扣板機即可。
  烙鐵頭的溫度在300℃上下,雖然鐵氟龍可耐400℃,仍然少觸碰以延長吸錫槍的壽命。從烙鐵頭加到焊點開始吸錫工作完成,最好不要超過10秒的時間,因為一般IC與電晶體的規格均設計在接腳溫度在300℃的情況下不能超過10秒的時間,否則將有損及晶片的可能。
  吸錫槍槍膛內的錫屑要經常清除,吸錫槍的設計使得錫屑的清除都很方便,只要將槍頭的蓋子旋開,錫屑即可倒出,有時錫屑堆積成塊無法傾倒出來時可用小起子幫忙。每隔一段長時間,得細部分解擦拭乾淨,槍膛活塞用清潔劑清洗後,加點潤滑油即可。
  有了一把好烙鐵,再加上一支吸錫槍,對一個技術人來講,這就是他吃飯的傢伙。國造吸錫槍已在音響技術讀者服務部開始供應,歡迎大家試用。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-8-5 16:34:26 | 顯示全部樓層
小弟非電子班科出身.只有從國中時期自己好完焊來焊去罷了.
但感謝TEHWA兄的分享.有感謝.
下次找時間想挑戰把雅瑟L-18的老喇叭的端子及內線都更新.純粹是好玩啦.
回覆 支持 反對

使用道具 舉報


發表於 2011-8-11 02:41:59 | 顯示全部樓層
太高級了!!!一定超讚
回覆 支持 反對

使用道具 舉報


發表於 2011-8-11 10:05:12 | 顯示全部樓層
135吋果然夠震撼
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-8-14 19:05:31 | 顯示全部樓層
先謝謝站長大大的加分及鼓勵.
題外話:
真的要先感謝HD CLUB這樣無私的論壇,加入也已一年有餘,小弟來這裡看東西,學東西,都是眾多網友
的指點及分享,才能讓自己有所成長,還真的是跟一年前的自己差異不小,比如說,如果沒來HD CLUB,
我不會知道電源專線要怎麼弄,我不會知道投影機的媚力或挑選,更別說其他或多或少的知識及心得。
若是日後小弟在家庭劇院的世界有一絲絲的心得,或是一點點的成果,都是要感謝HD CLUB,感謝這裡的朋友。
所以我才會把文章標題設定為"因為hd club的培助"。
謝謝論壇及眾多朋友~~~
回覆 支持 反對

使用道具 舉報


發表於 2011-8-20 09:52:44 | 顯示全部樓層
看 不到图啊,楼主
回覆 支持 反對

使用道具 舉報


發表於 2011-8-21 16:41:48 | 顯示全部樓層
好讚!

評分

參與人數 1名聲 -9 精幣 -9 收起 理由
toshinko -9 -9 多寫一些心得吧

查看全部評分

回覆 支持 反對

使用道具 舉報


發表於 2011-8-21 16:43:24 | 顯示全部樓層
圖看的到阿
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-8-21 20:25:03 | 顯示全部樓層
我是用HINET的空間上傳的.應該沒問題吧.
會不會是因為大陸地區網路的問題?
恕小弟專業不足.真的就不得而知了.
回覆 支持 反對

使用道具 舉報


發表於 2011-9-2 21:33:08 | 顯示全部樓層
小弟在大陆也看不到图,翻墙也看不到,晕了。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-9-3 14:19:50 | 顯示全部樓層
呵~呵~
我已經把圖片上傳到HD CLUB了.應該可以看到了.
在大陸地區的網友.如果看得到.還請發聲一下.
回覆 支持 反對

使用道具 舉報


發表於 2011-9-3 17:42:16 | 顯示全部樓層
哈哈,看到了,
原来椅子都是一样的啊,哈哈
回覆 支持 反對

使用道具 舉報


發表於 2011-9-4 19:30:18 | 顯示全部樓層
好棒的系統!
我尤其喜歡視聽椅
回覆 支持 反對

使用道具 舉報


發表於 2011-9-6 09:41:05 | 顯示全部樓層
全黑的環境很讚 可惜自家客廳沒辦法這樣搞
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-9-9 06:53:09 | 顯示全部樓層
在之前完成電源專線之後,聲音聽來還是想再加強一下,也就進行這一次的小改造,順便也是好玩,
所以都是買東西回來DIY的。

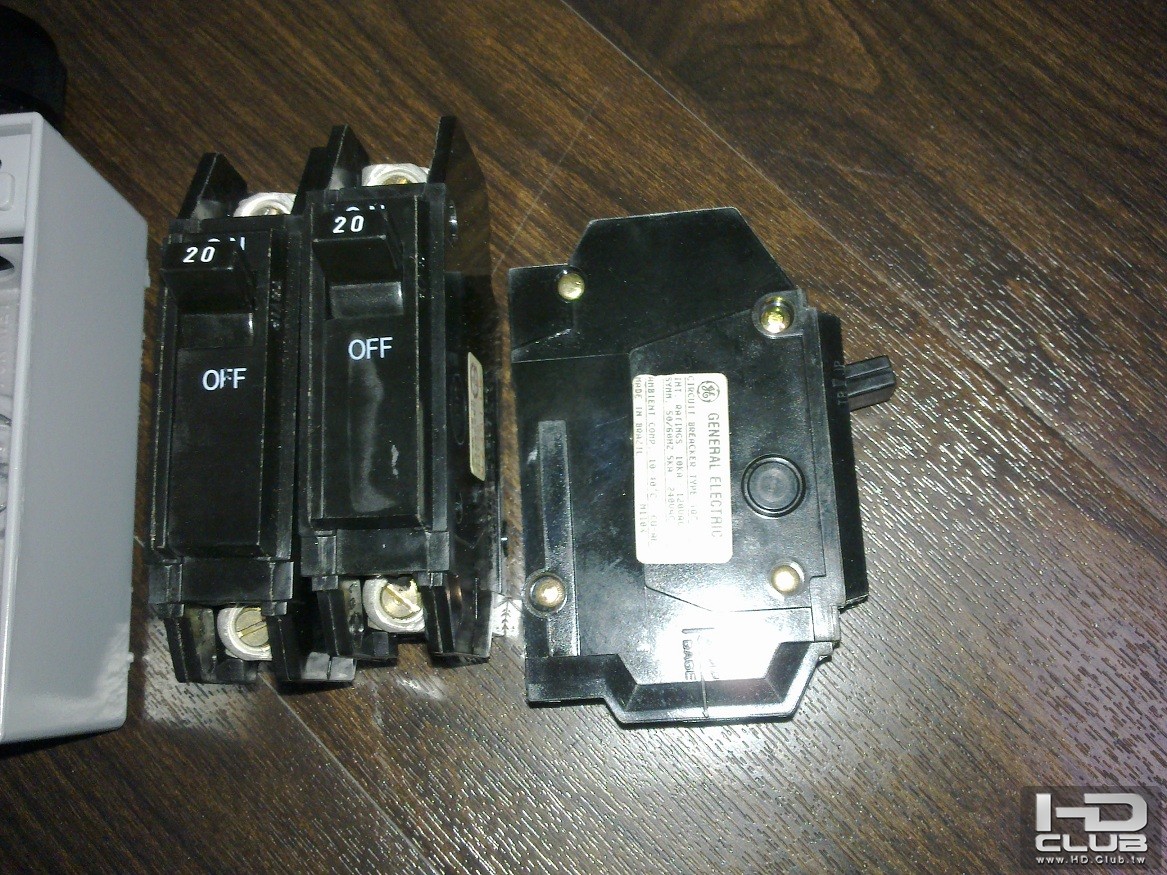

這次把NFB換成GE的,而且是直接鎖裸線的,這次就是想試試沒有端子的聲音。然後把主NFB之後的
電源線都換成美國Carol 10AWG 5mm平方單股多芯純銅線,再加上HUBBELL牌IG8300插座。

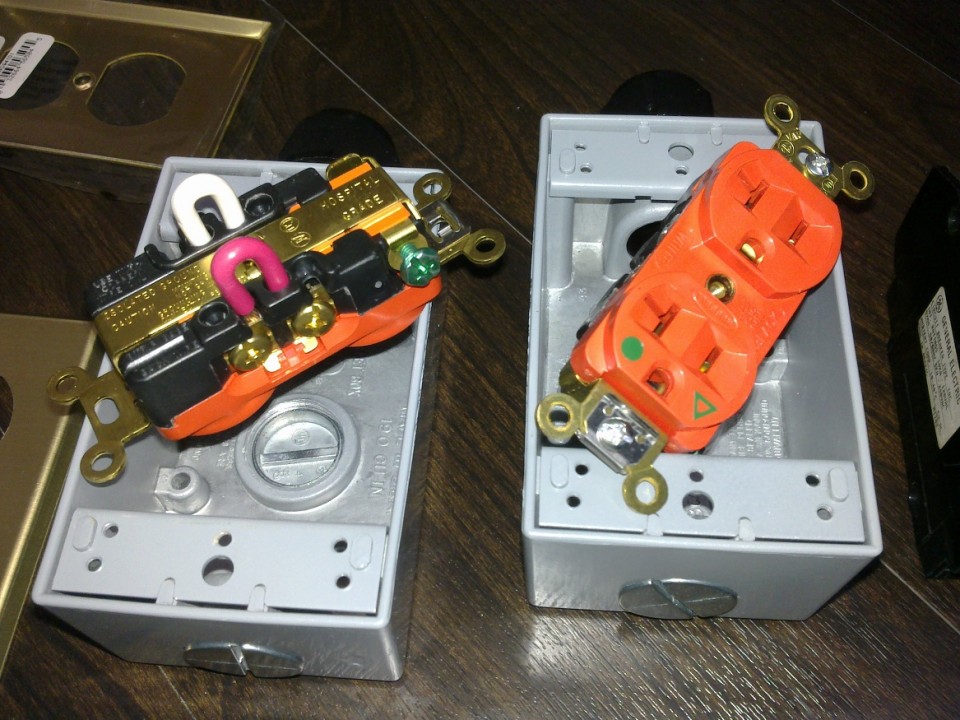

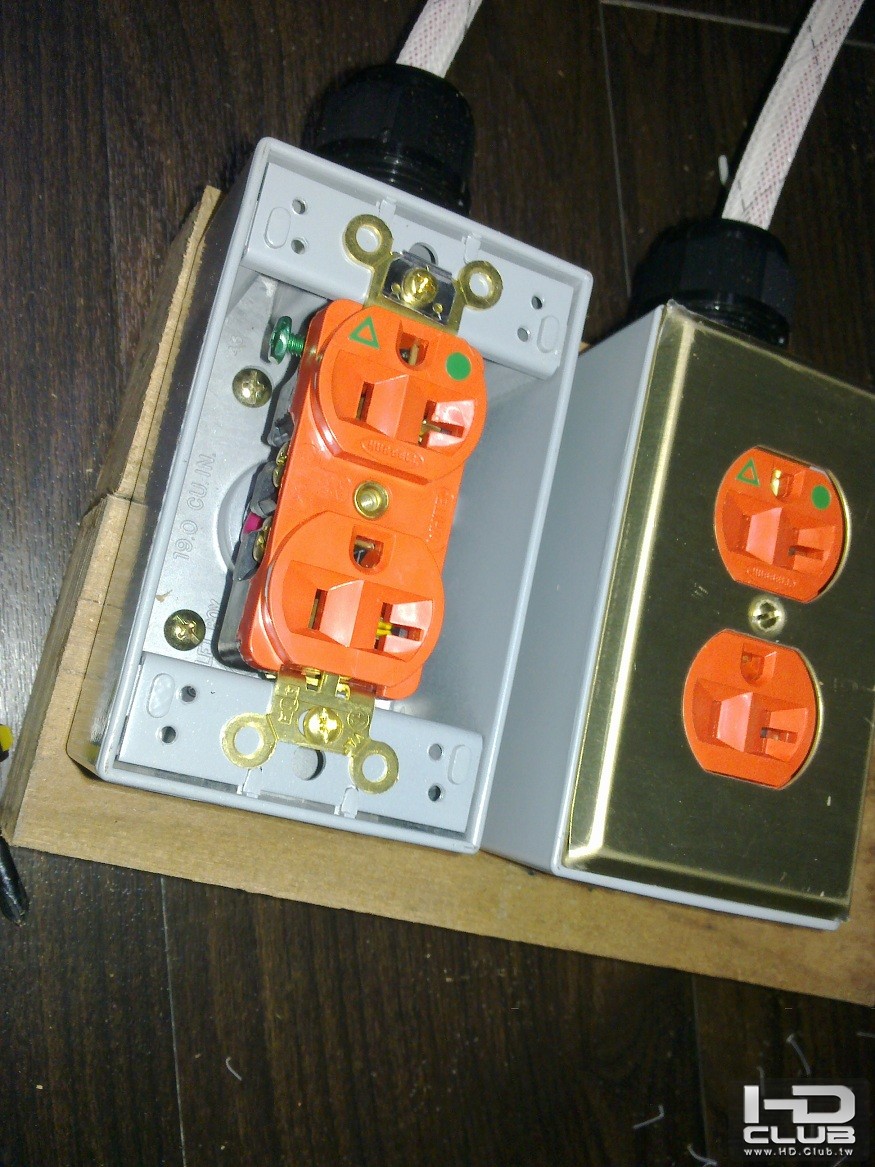

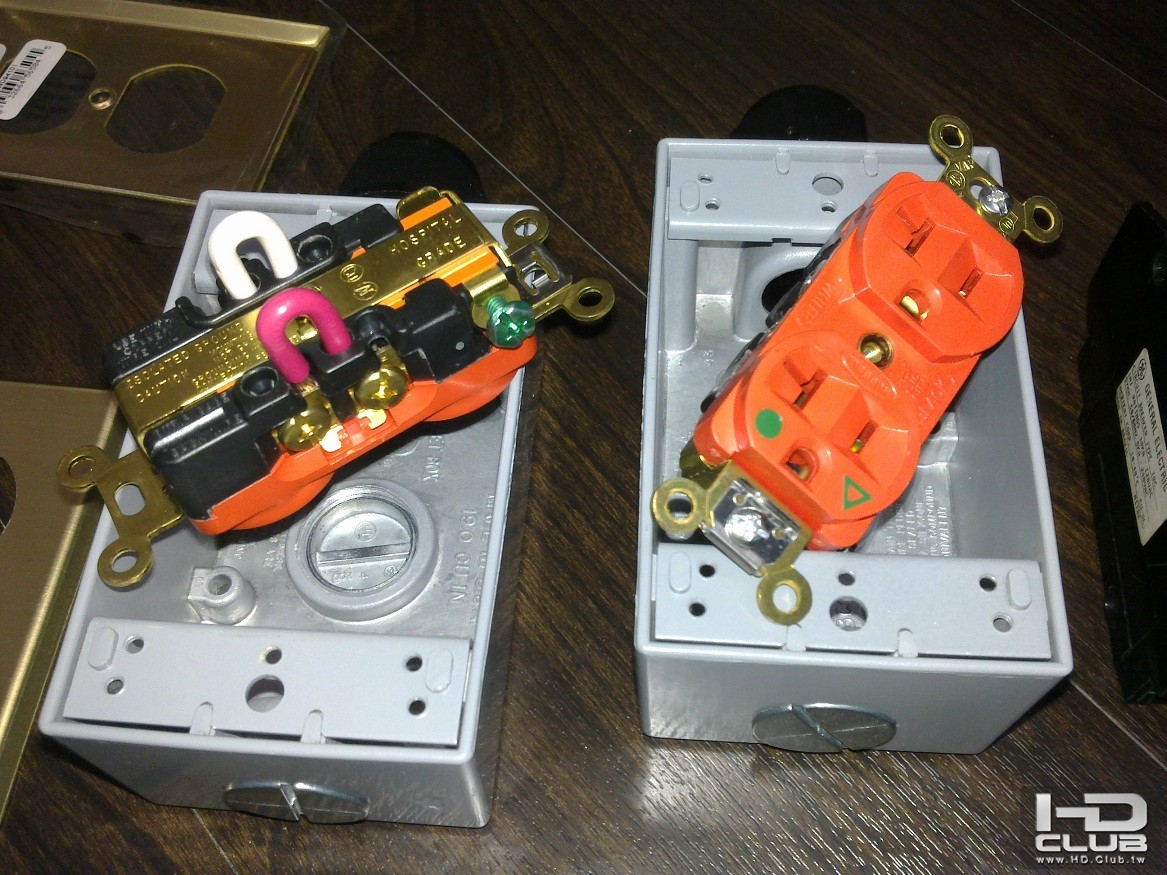

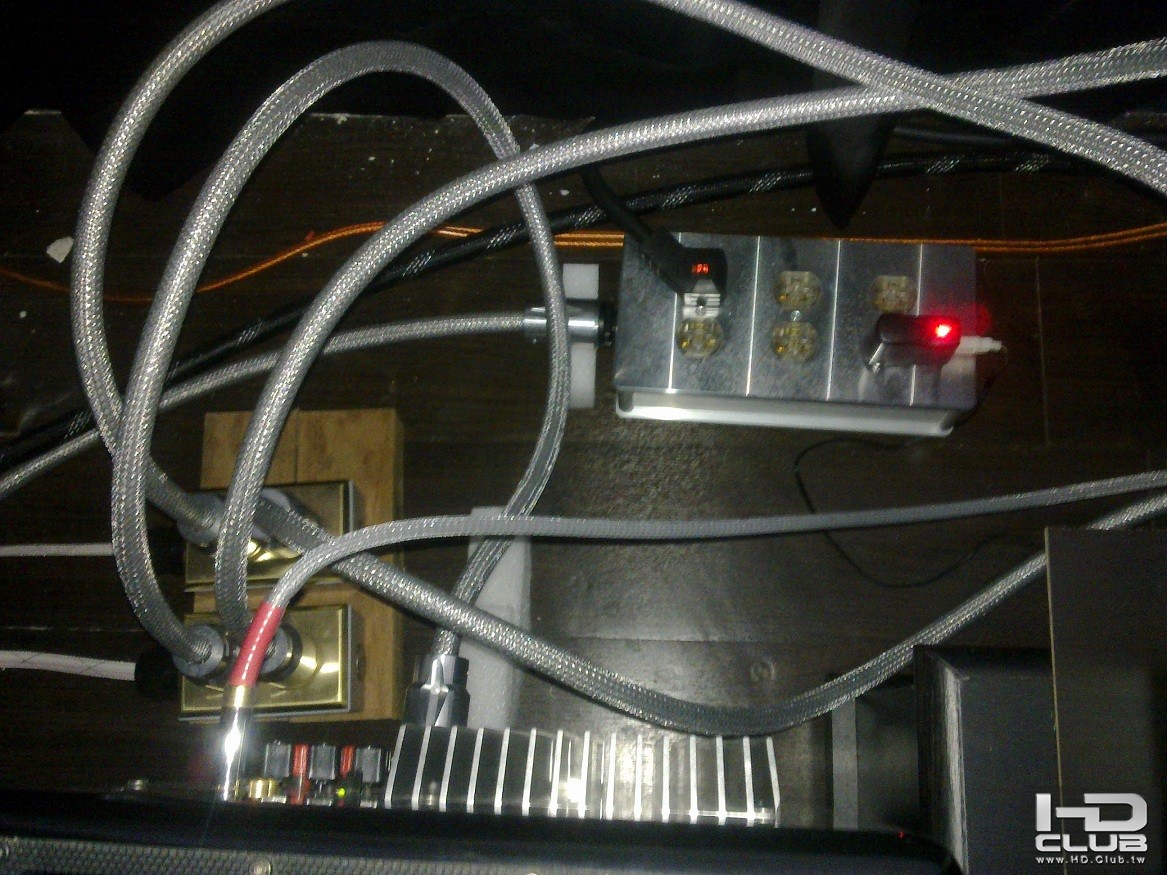

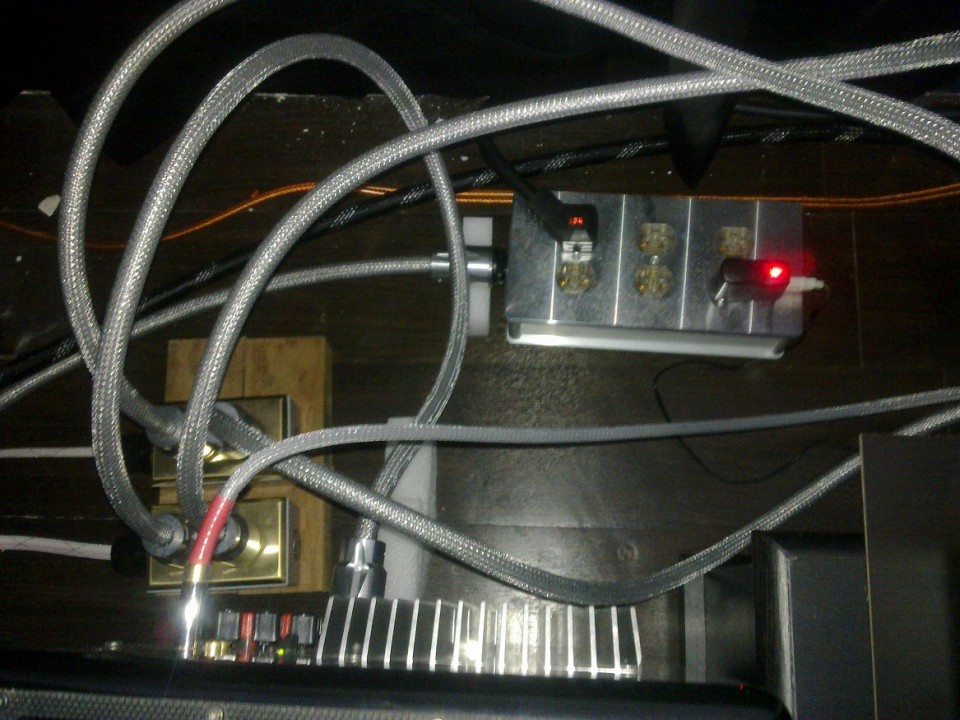

美國HUBBELL IG8300插座,Cooper 電源鋁盒+Cooper 黃銅蓋,而圖中再加上去的Carol銅線,是把原本的橋接銅片剪斷,用銅線代替。


插座盒鎖在木材上增加重量。

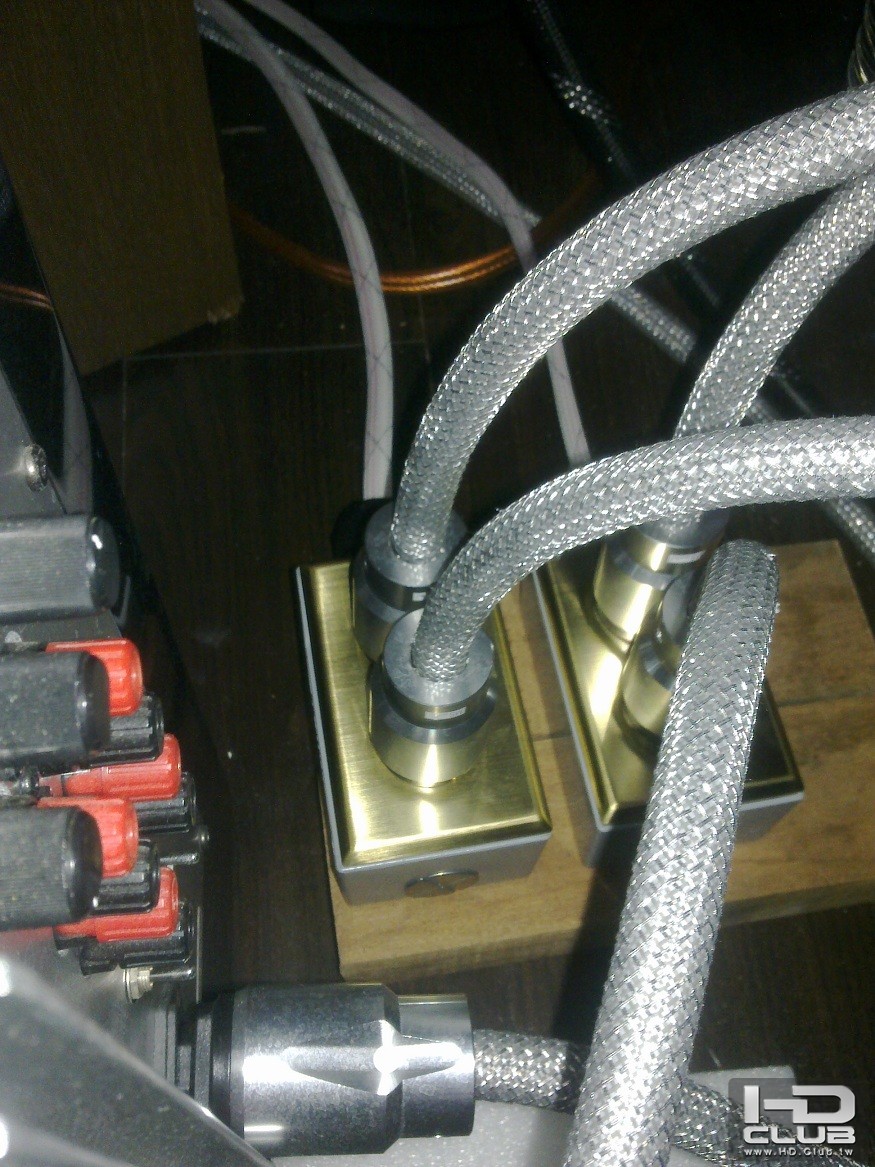

目前使用三條迴路,自己配的線不是很漂亮。

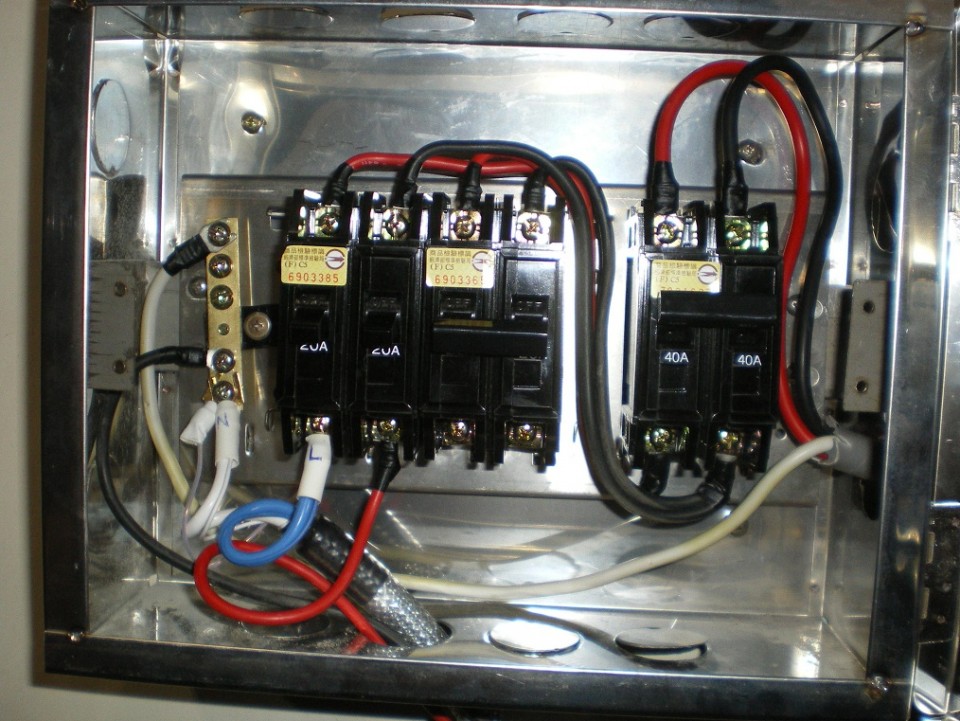

完工照:


換裝完的心得:
如果之前的專線施作後的聲音算滿意,有進步了,那這一次的感覺真可算上驚喜!!!
音樂的細節豐富,人聲的溫暖厚實等等依舊,最大的感受是整體的定位更好,景深及開擴度大增,如鋼琴或交響類的音樂細節及收尾更是
明確,在看蔡琴2010香港演唱會的BD,唱"不了情"開頭的鋼琴聲,頭一次有起雞皮疙瘩的感動,而且蔡琴的歌聲變得感情更豐富更溫暖,
聲音再大聲還是順實好聽又不吵,甜美的感覺,好聽就是好聽,我想這是否就是把端子拿掉的影響,現在的聲音才是自己想要的感覺,真的
很喜歡。這次真讓我找到了。
回覆 支持 反對

使用道具 舉報


發表於 2011-9-11 14:37:22 | 顯示全部樓層
很漂亮!

評分

參與人數 1名聲 -9 精幣 -9 收起 理由
toshinko -9 -9 惡意灌水

查看全部評分

回覆 支持 反對

使用道具 舉報

您需要登錄後才可以回文 登入 | 註冊

本版積分規則
