另類的3D立體投影，VNS雙投影3D系統

west

簡單說就是透過兩部相同的投影機，分別投射左右影像至同一個銀幕中。
再透過偏光眼睛，就可以輕鬆舒適的觀賞到3D立體效果!!

國內不少廠商對3D立體相關研發投入，一直不遺餘力。

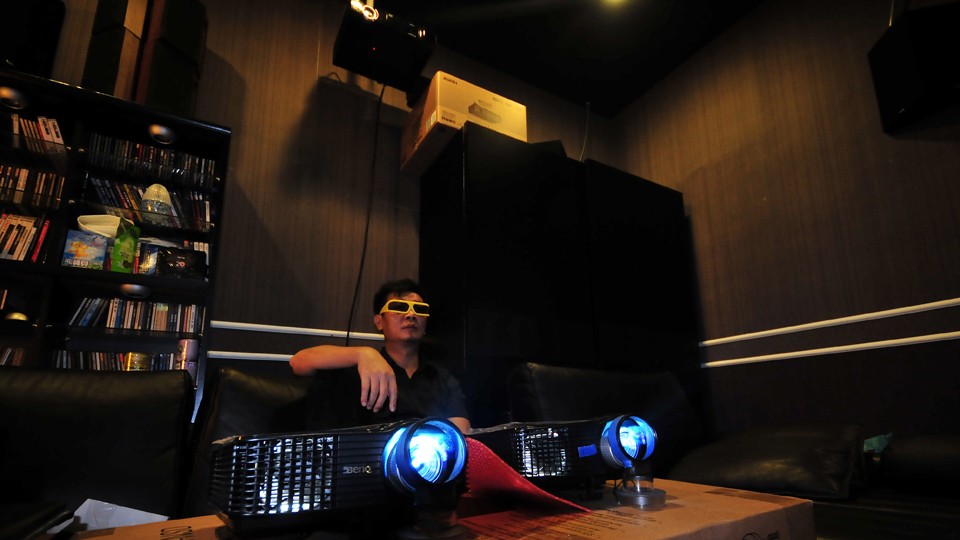

這次有幸邀請到誠遠科技王總經理親臨精研總部，詳細解說VNS雙投影3D系統。所帶來的投影器材為BenQ DLP投影兩部，鏡頭前加上不同角度的邊光濾鏡，透過VNS獨自開發的分離器 Splitter，將hdmi 1.4 的3D分離為兩個個別獨立的左右眼。再進入處理器進行畫面調整合併。

產品功能及用途
GeoBox為多功能的專業影像處理機，操作簡單，不需電腦，可在很短的時間內完成複雜的多台投影機或影像的大型顯示系統。其主要用途為:

a.多台投影機的拼接融合(含弧型螢幕拼接融合)

b.多顯示功能的電視牆(在電視牆中，在不同的顯示器內仍可設定不同的顯示內容)

c.曲面投機

d.投影機3D立體投影顯示

e.各種影像格式的轉換

產品特點

a.專業耐久的設計。

b.超高解析度:輸入解析度可達: 2560x1600。

c.設計有DisplayPort輸入介面，可支援AMD Eyefinity技術，可利用一台電腦及一張低成本的顯示卡，達到同時顯示6個1080P影像。

d.不需使用電腦，可獨立運作，減少能源消耗，降低故障率，提高售後服務品質。

e.可接各種訊號源：PC、藍光DVD、多媒體播放器、電玩、電視…等。

f.可利用遙控器、電腦RS-232及網路來控制，亦可透過WiFi無線網路及手持裝置如:iPhone、 iPad來控制整個顯示系統。

g.可儲存各種不同的系統設定，在相同的硬體設置中，可有不同的顯示方式，例如:再3x3的矩陣頭影融合系統中，可表現不同的顯示方式:

i.9台投影機做大畫面的整體融合。

ii.局部區域作融合，其他區域顯示不同的內容或做個別的顯示。

以下就邊看圖邊說明了。

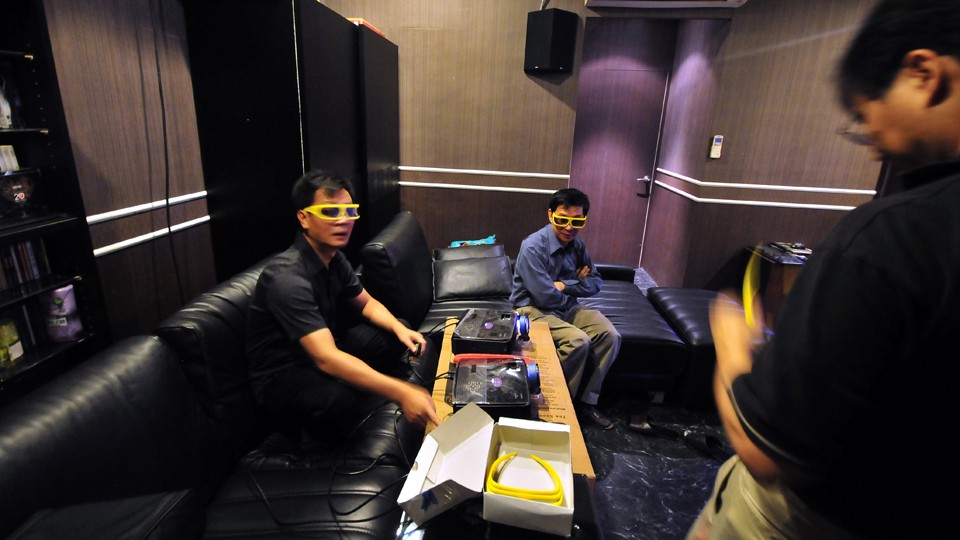

誠遠科技王總經理解說系統的作業原理中。

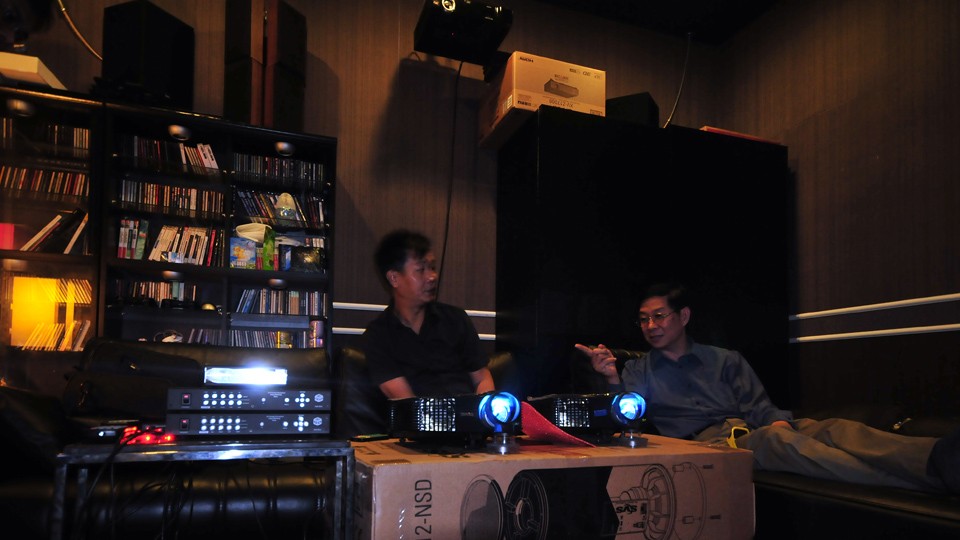

對SVS朱總真拍謝，因為沒有可以使用的平台，就先把 SVS PC12-NSD/SB12-NSD 重低音 喇叭外箱先拿來墊底了!!

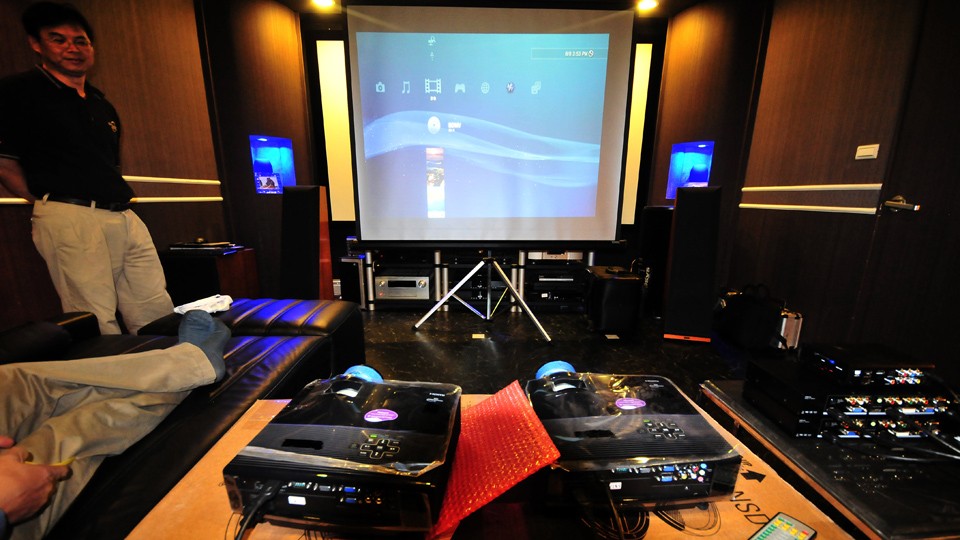

訊源為PS3播放精研原創HD.Club-3D show reel-2010-2011(精研3D作品集錦)

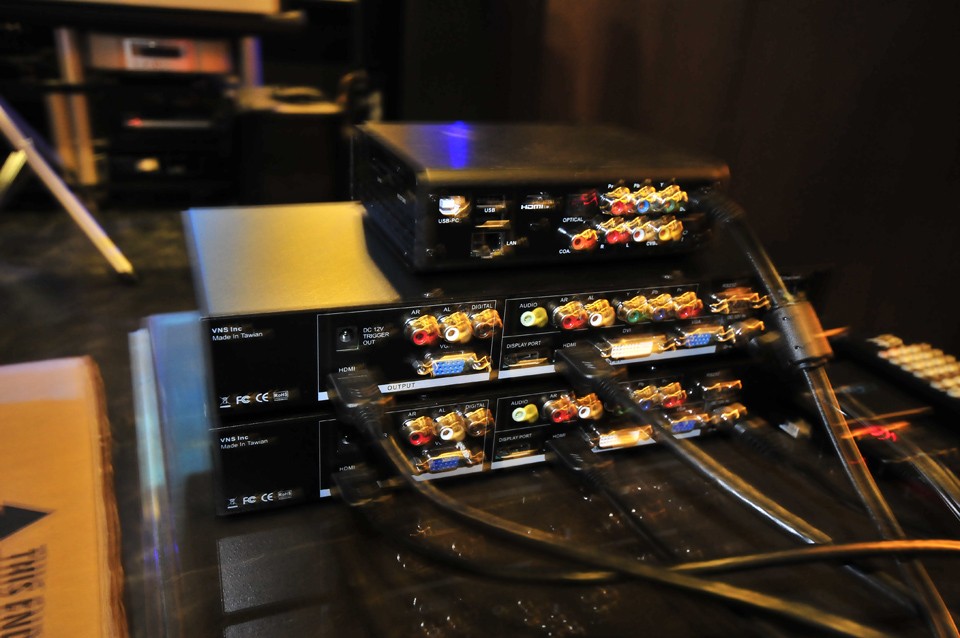

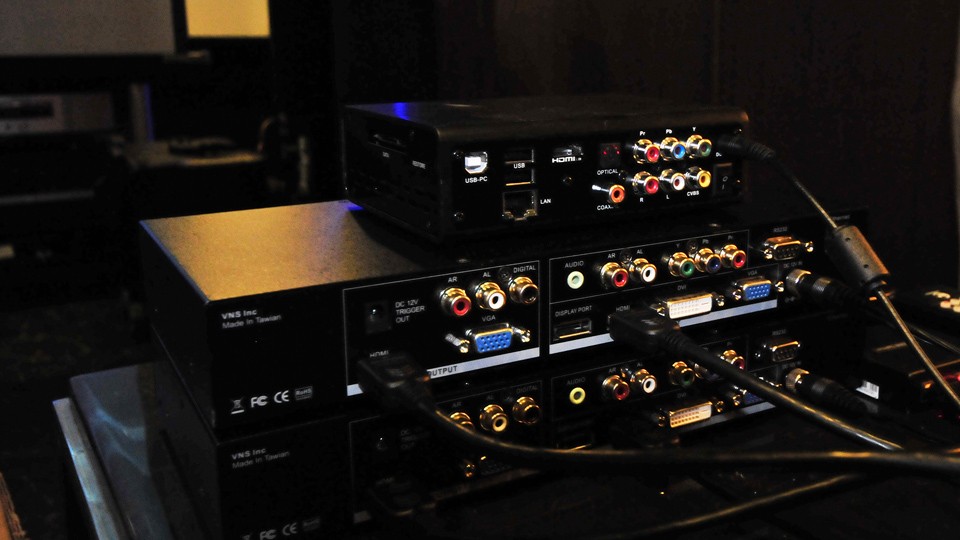

透過VNS獨自開發的分離器 Splitter，將hdmi 1.4 的3D分離為兩個個別獨立的左右眼，再進入處理器進行畫面調整合併。

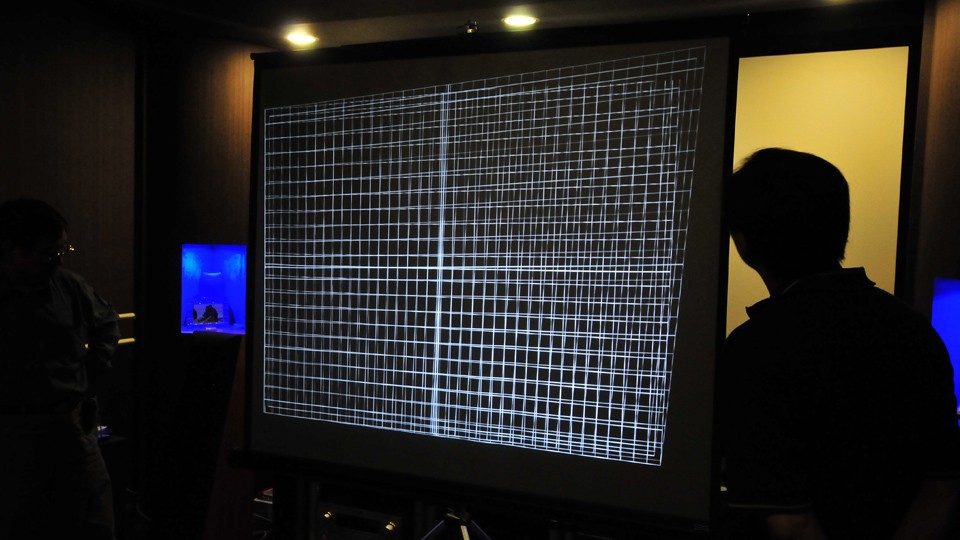

雙投影3D畫面校正中。
由於是偏光式眼鏡，所以布幕部分為高增益的銀色材質幕，偏光眼鏡才能正確地過濾反射投影的光，以達到3D立體效果。

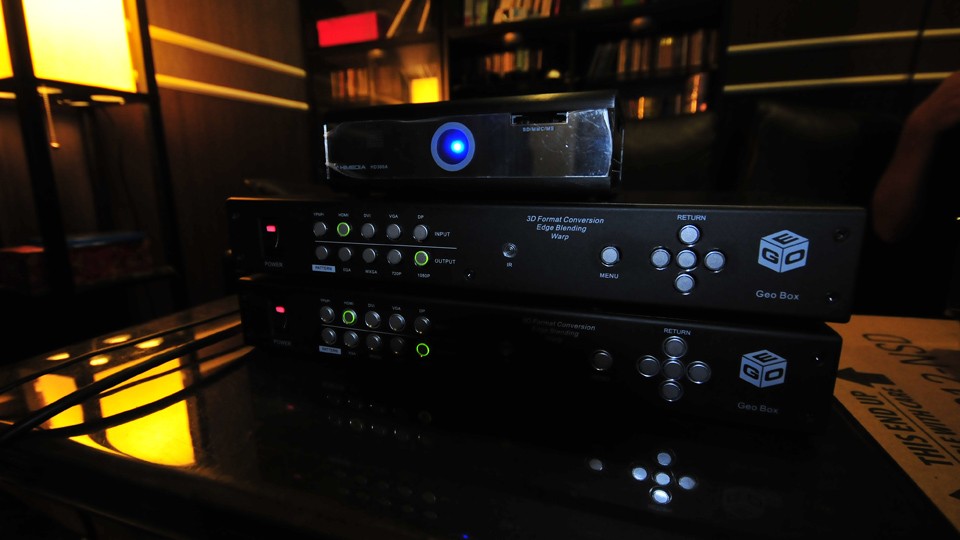

VNS獨自開發的Geo BOX校正系統，可以精確的校正畫面至正確視差位置。








驗收成果中


總結:
偏光式3D的優點就是長時間觀看眼睛也不覺得累，雙投影調整得宜的話，不但能增加畫面的整體亮度，對於3D立體部分的表現將會更出色!!
不過講到偏光式這部分要特別強調一點，目前LCD TV也出了偏光式的3DTV，這與本篇所討論的成像原理並不盡相同喔!!
VNS雙投影3D系統投影的方式，左右眼畫面都是完整的解析度 ; 後者所提到的偏光式的LCD  3DTV則是利用犧牲一半掃描線達成的。
這樣的系統最大的優勢就是針對大型會場所使用，如學校機關..等展演場所。加上偏光式眼鏡低價的優勢，對於展演對象人數眾多的場合，更是能減輕負擔。

以下為承遠科技相關介紹:
承遠科技成立於2000年11月24日，自成立以來公司一直從事視訊光電產品研發，對視訊光電產品已有相當之成果 , 並已陸續取得相關產品代理與經銷權。
有別於其他同業者，本公司之研發團隊具備研發產品之卓越能力，且經營團隊亦擁有多年在IT產業之技術及銷售之專業經驗，故能成為專業之代理服務商，並提供客戶完整之產品設計方案。
承遠科技除擁有堅強之產品設計開發能力，並與美、日、台、韓...等各系列IC製造商長期配合，可依客戶需求提供單價最低、功能最強、品質最好之光電產品；若客戶自行製造，本公司可提供完整之低成本高效能之產品方案，並協助客戶降低開發時間及成本。

http://www.vnstw.com/

Abby

看起來不錯玩,早在一年多前看SONY的3D展時.,
我就對這系統產生憧憬過,最大的誘因是眼睛不疲累,又可就由雙投影機得到較為明亮的畫面..
問題是..撇開準備兩台投影機不說,這偏光影影像分離系統大概不便宜吧
這東西目前應該還是走專業的商展市場吧!

steve162134

目前 iMAX 3D台中科博館的3D電影院即採用此方式的3D系統，舒適不傷眼及可以使用紙眼鏡即為其特色，此3D解碼設備可以連接藍光、Media Player、STB及PC，整套(兩台)價格約為一台商用XGA投影機的錢，可以自己DIY。

west

這套系統對一般用家最大的罩門，應該就是銀幕部份了!!

steve162134

國外有人利用銀膠布來做螢幕(帳篷或窗簾的遮光布)，150cm寬x2碼(180cm)的價格約為NT$180，另外有人利用銀色噴漆噴在牆壁或平面木板(或珍珠板)來當螢幕，效果似乎OK，可以試試看。

grandpachu

這個讚耶~這次電腦展~LG也大推  偏光式的3D
但似乎~普遍大眾的知識不足~沒多少人在意畫質掉了一半

西楓大 這一PO  馬上讓我想到~國賓的3D系統~好像也是類似的 雙投影 獨立偏光

z30897

雙投影3D 之前在對岸的論壇有看到 下面文章讓大家參考一下
不過他們沒有分離器 是直接使用PC雙輸出 在訊源上就有限制 而且校正的部份可能不是那麼精確 3D效果可能還是有差..

http://3dclub.china3-d.com/viewthread.php?tid=60528

昨天還有看到其他文章 暫時找不到 找到會再補上

west

沒意外的話，我會想用這一套規劃一個160人座位的空間!!
當然不是我這裡要用的..哈哈。
有後續進度我會開一篇專文作過程記錄。

west

剛好就在明天，李s會帶一個更大頭的到工作室來!!
早上我才跟他講完電話，不過電話中有一半都在討論王建民今天的表現!!哈哈

r32

本文章最後由 r32 於 2011-8-23 23:20 編輯

G-100 Geo Box : http://computex.tw/ChannelProduc ... d=39534&com_id=6835

G-500 : http://computex.tw/ChannelProduc ... d=40815&com_id=6835

http://www.computex.biz/computex2011_en/ExhibitorPorudctNews_Detail.aspx?index=35848

VNS announced a new Multi-Video Processing Box with model name of G-500 series which is a high performance dual channel video signal processor intended as a companion for projector and flat panel displays. It is a standalone system to implement format conversion, video wall, 3D decoding, sophisticated image edge blending and geometry adjustment up to WQXGA input and WUXGA (full HD) output. One box can control 7 input videos and output to 2 independent projectors or display devices with HDMI & DVI interface. Audio can be input from PC Line in and HDMI interface with R/L analog and S/PDIF digital audio output. All the input signals to the Box can be switched, shared and swapped to either A or B output channel. It can also be served as 7:2 multi-video switcher. This box is also designed with 15x15 matrix video wall display for LCD and projectors.

Major applications:

a、  Format conversion among different signal types.

b、  High end video processing and 3D de-interlacing

c、  3D decoding for dual projector stereoscopic display with low cost polarized glasses up to full HD.

d、  High resolution video wall up to 15x15 matrix

e、  Multi-video switcher with 7 input and 2 output

f、   Up to WQXGA input resolution for each matrix display and support AMD Eyefinity Technology for six full HD displays in one PC source.

I/O interface:

a、  Video:

i.
Input: 2x VGA, 2x HDMI, 2x DisplayPort, 1x DualLink DVI

ii.
Output: CH A: HDMI-A + DVI-A, CH B: HDMI-B + DVI-B

b、  Audio:

i.
Input: PC, HDMI

ii.
Output: R/L analog & S/PDIF digital audio

Control:

a、  IR remote controller

b、  IR extender

c、  RS-232

d、  Ethernet

steve162134

G-500將會在德國Berkin IFA展中做原型機展示（9/1-9/7)。有到IFA的人可到Hall 27 Booth 745參觀。

clockbb

在不考慮成本及架設的困難性,
這實在不失為高亮度, 眼鏡配戴舒適, 看電影的好選擇阿~~

f0246810

投影機要買兩台阿
好貴阿

chih0409

G-100 與 G-500差在那裡阿?

seanscott

赫然發現，那個是我爸ㄟ...

LEON

sam 發表於 2012-1-8 12:40
你是說西楓...還是王總呢?
很驚人的發現

哈哈哈哈...Sam你這回覆要笑死我...
seanscott兄指的當然是王總啦，您不見Sean兄姓王。
