華碩Asus多媒體播放機BDS-700改裝心得

LJL

前陣子華碩送來兩台 BDS-700到精研本部供測試，或許華碩研發團隊礙於成本考量，整機的機械結構部分在處理上精簡了點，鑒於此機先天條件優異，於是有了改機的念頭。
借這個機會改裝其中一台，有未改裝樣機作為標準，可以清楚得知改裝前後差異，對於聲音與影像方面的改善有非常明確的參考標準。

【基礎改裝】
觀察這部廠機有著大部分廠機的問題 _重量很輕，鐵製的機殼結構並不是很堅固，cd&bd 播放中有著明顯的震動，打開上蓋
可以看到3個結構單元，左邊是交換是電源，中間是光機結構，右邊是主機板，觀察完以上的現象及機內的配置，小弟從最基礎的
方向加強，並先做一回改裝前後的比較，更細膩的改裝等基礎改裝完以後再說。

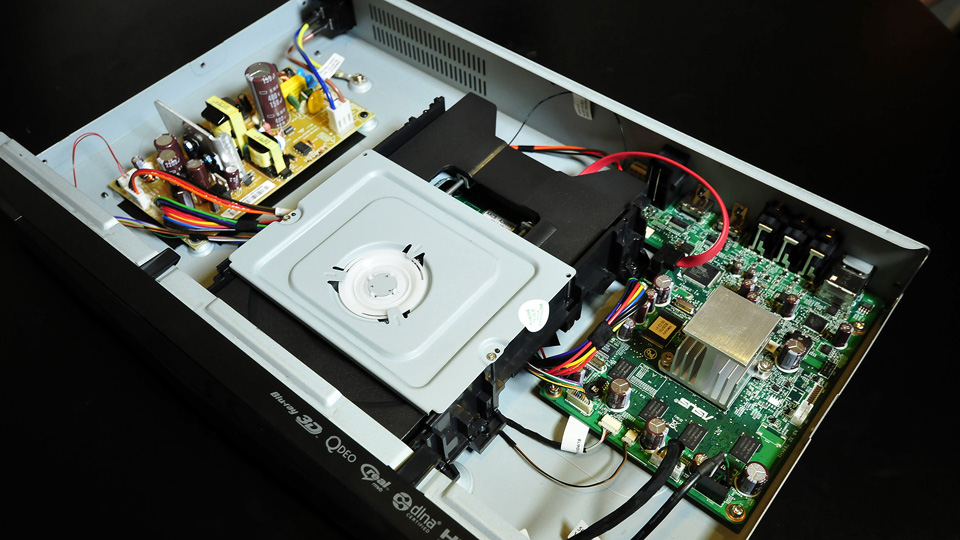

下圖為原廠機結構


● 避震
關於避震小弟是屬於不喜歡用壓東西來消除震動的那一派，事實上如果情況允許不蓋上蓋是最佳選擇，這部機器上做了以下的加強防止震動。

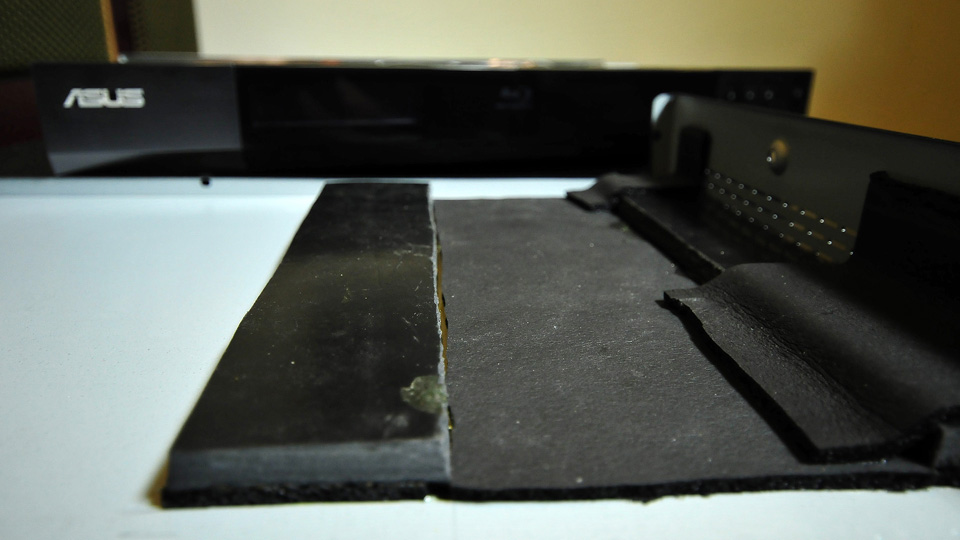

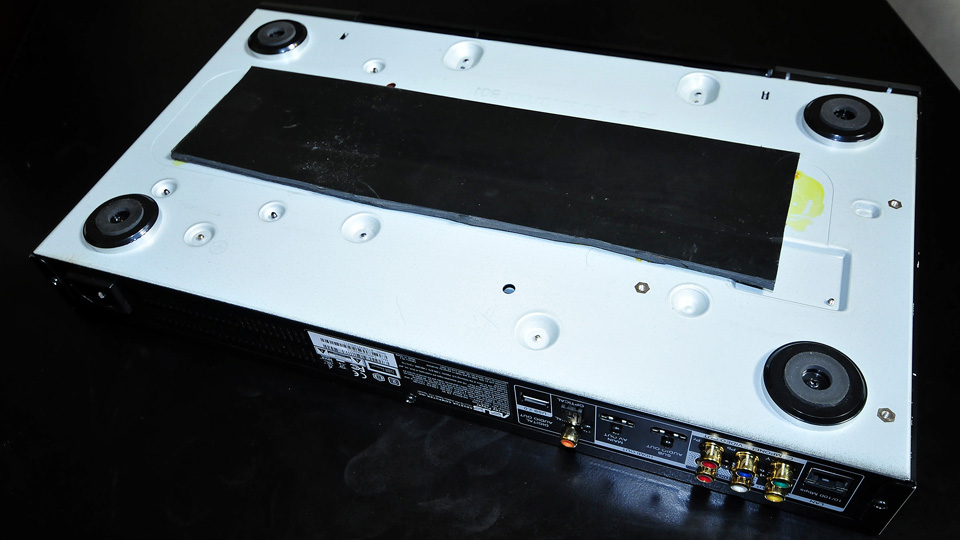

1 底板黏上大面積 8mm厚的工業橡膠墊，這種材質重量很重，可以增加機箱的重量。


2 光機結構與機箱底板固定原為4顆普通螺絲，其間加入薄矽膠片及彈簧華司，光碟播放中調整螺絲鬆緊程度，盡量減輕震動。

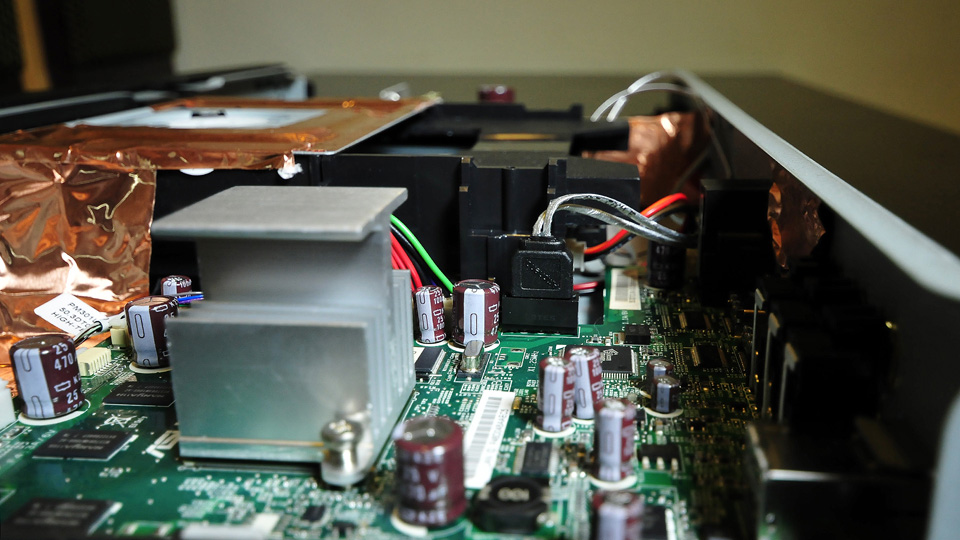

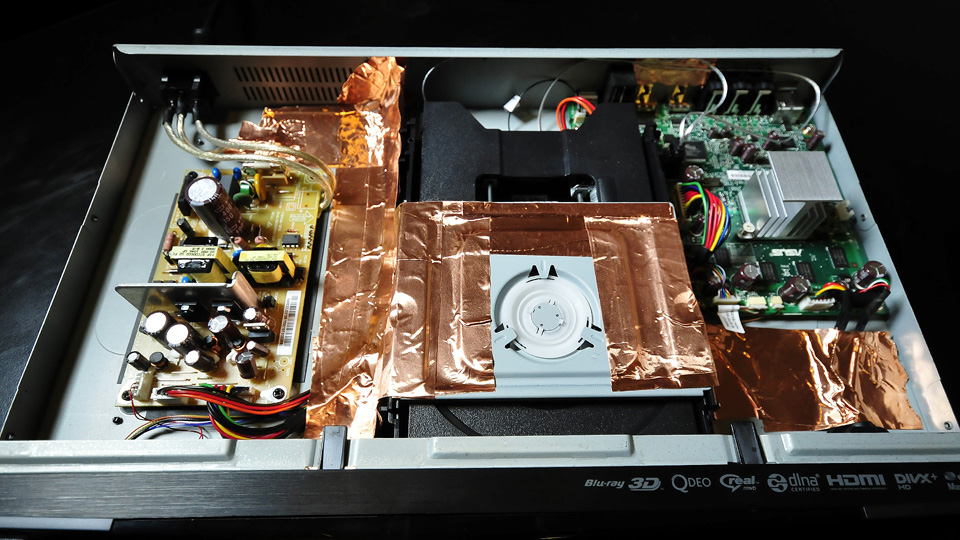

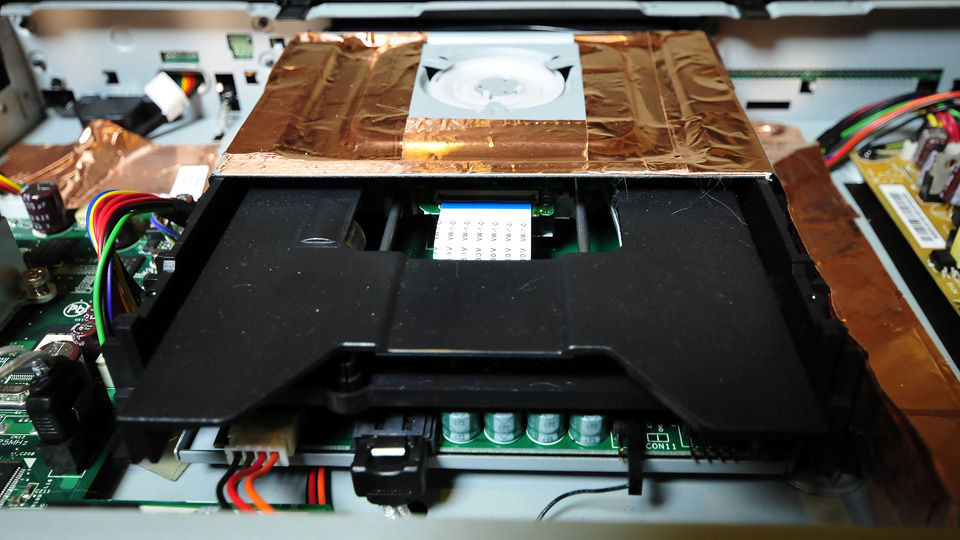

3 光機結構上部以銅箔大面積黏貼到機箱底部有阻尼作用，也是減少震動的加強方法。


4 上蓋加強及邊角也黏上部分抗震材料。


● 隔離

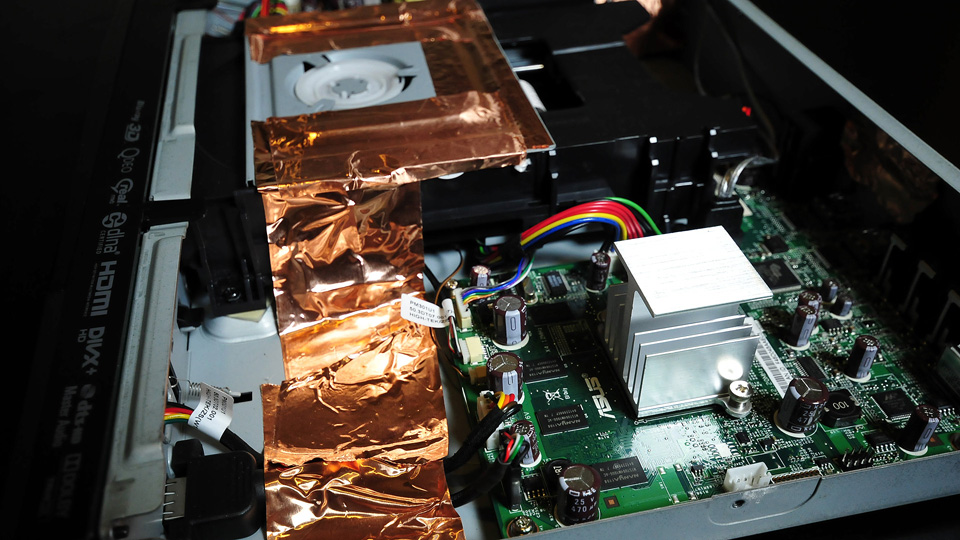

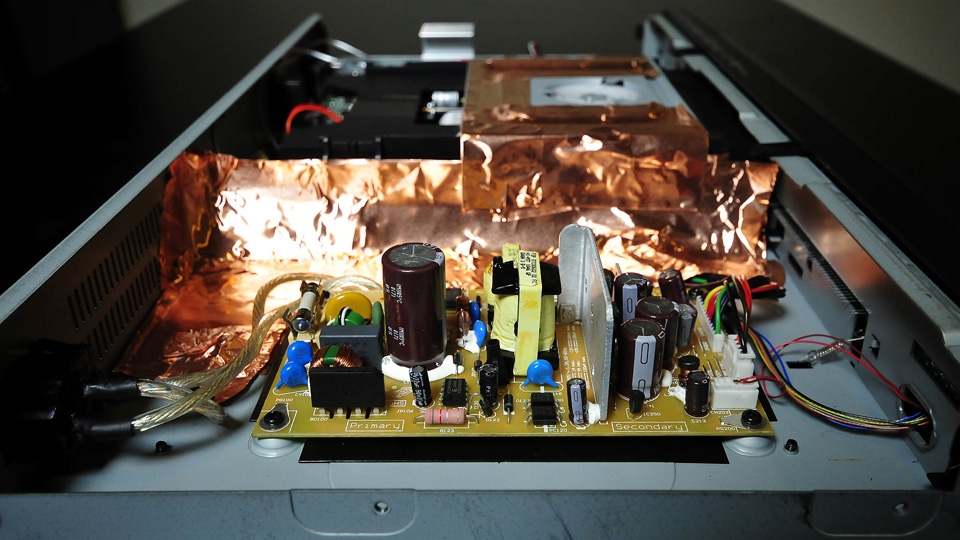

1 光機結構左側以銅箔立一道高牆，作為隔絕電源端干擾同時兼顧大面積接地。


2 以銅箔將外露線路固定於底板。


● 其他調音小改裝

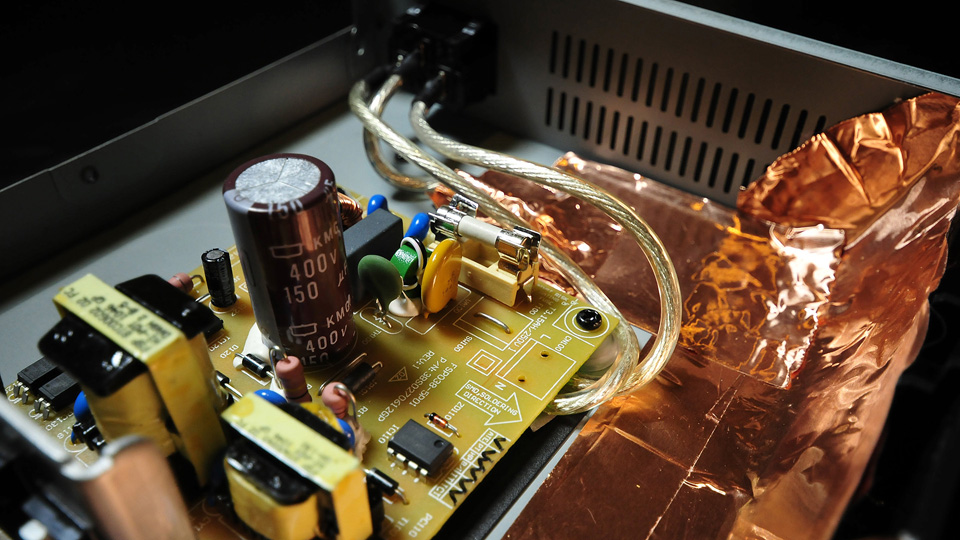

1 機內電源線原為插座式一般導線，更換為鍍銀電源線同時改為直銲到電路版方式。
2 電源版上原用直銲是保險絲，更改為標準20mm保險絲座，將來可更換更高級的保險絲。

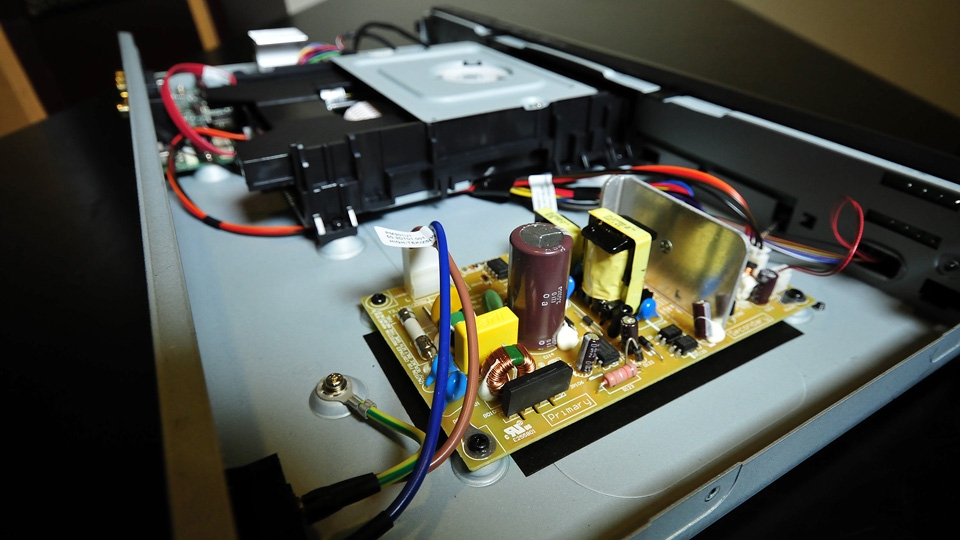

下圖為廠機結構


3 sata 線更換為Amphenol 安費諾 雙鐵扣 sata3 導線，這條線頻寬很好，對來自光碟的資訊量有顯著的提升。




作為一部不到萬元的機種，並不適合使用昂貴的改裝補品，針對Asus BDS-700多媒體播放機以求高cp值的加強改裝才是正確的作法。

【基礎改裝與廠機差異】
1 改裝完畢後並未改變外表，不過重量大增，播放光碟時，幾乎感覺不到震動。
2 以純音樂的表現上來說，音場高度及高低頻延伸有顯著進步，尤其是讀碟播放下差異更大。
3 多聲道部分以多部音樂會及黑暗騎士比較,影像及聲音皆有提升。

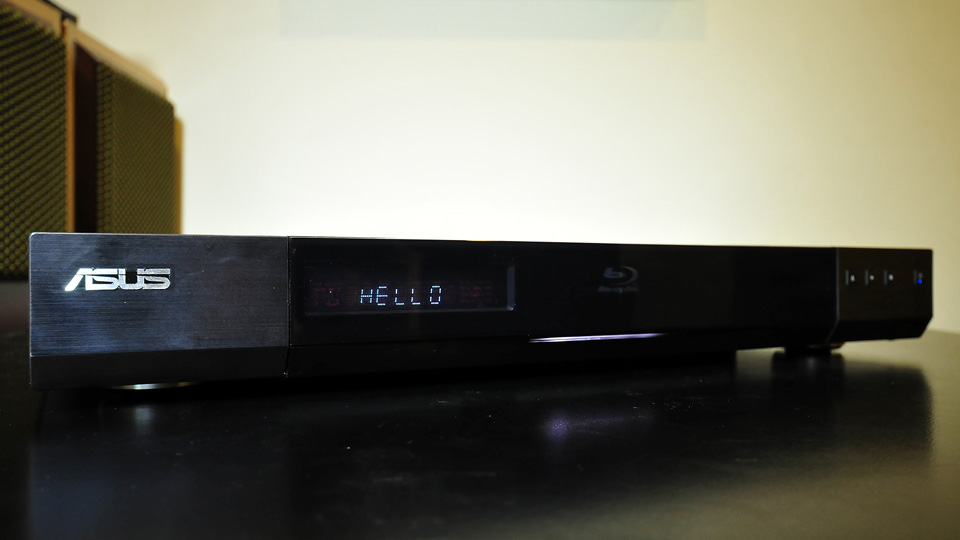

改裝並未影響外觀

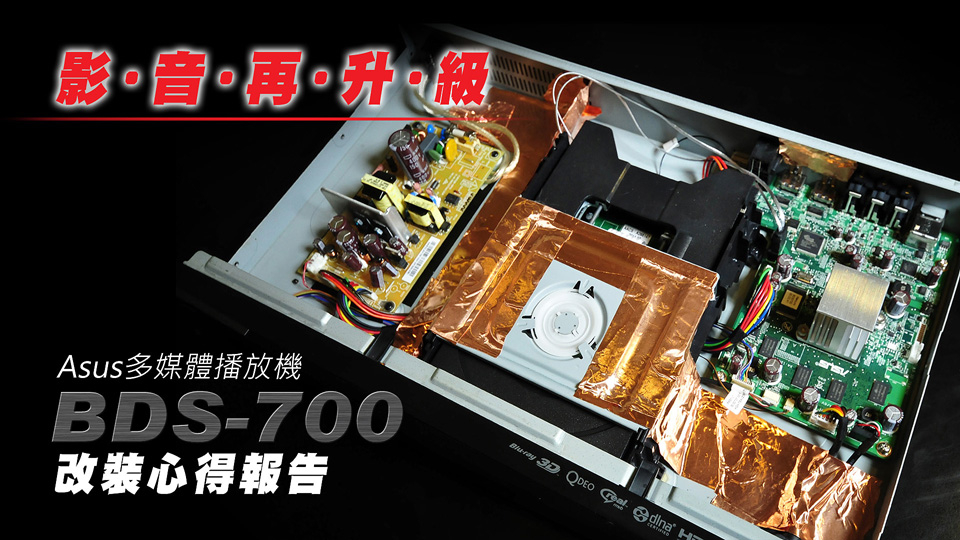

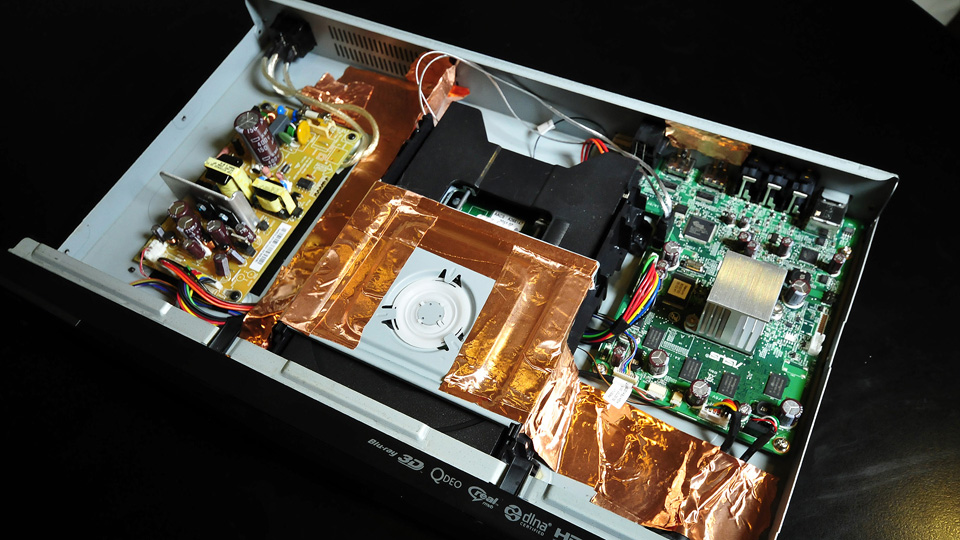

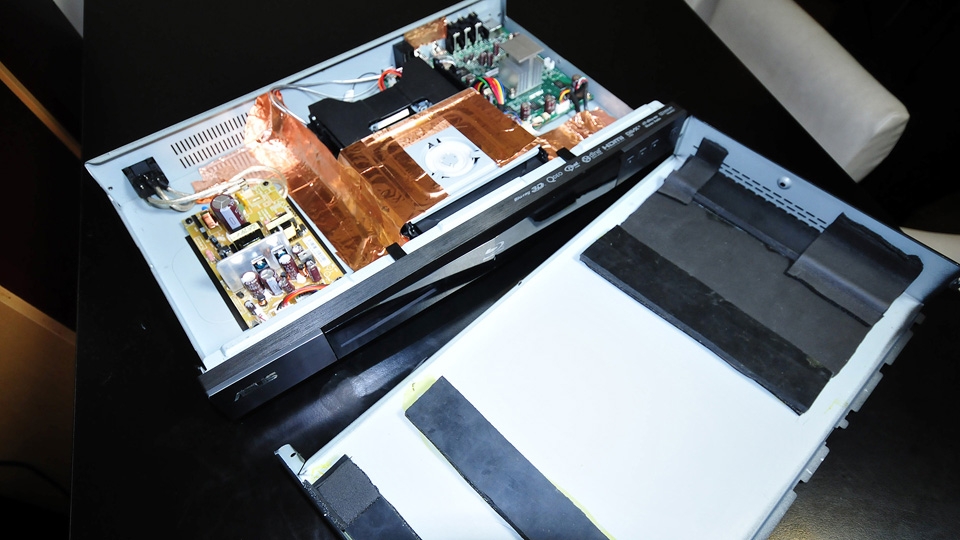

機內及機蓋全貌

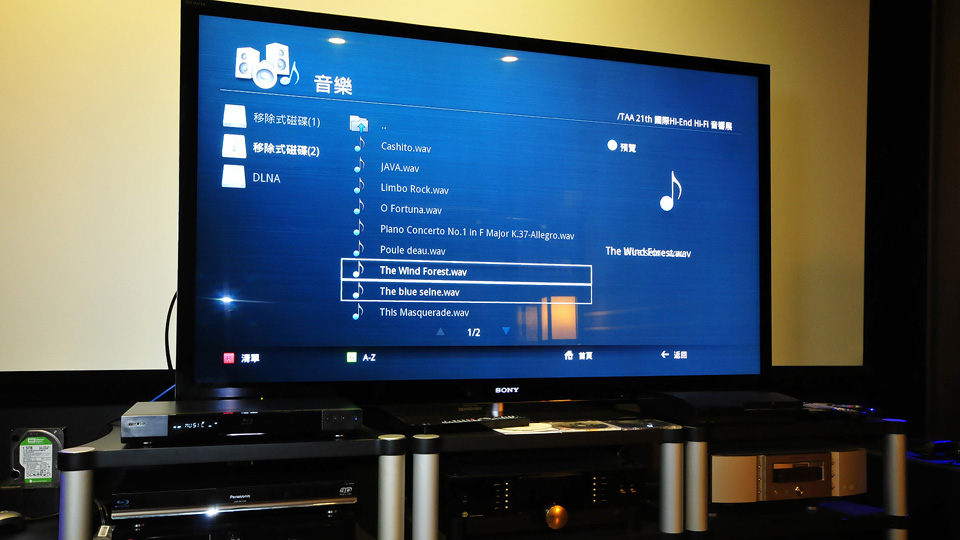

實際上機測試


【有關基礎改裝的進一步想法】
●底板加重之工業橡膠墊可以使用更大面積包覆
●尋找優值電源插座及機內電源線
●更換更好的保險絲座及保險絲
●更換不同的sata線

以上的更動在第一次改裝並經過一段時間測試後，可以作為調音的依據，讓這部機器性能更好。
