選購 USB 3.0 hub 請注意

KOBSS

本文章最後由 KOBSS 於 2012-11-28 13:56 編輯

本問題已有最新的解決方法, 詳見 十六樓


話說, 就在七月鬼門開後的沒幾天, 筆者正因為新添購一台外接式 USB 3.0 硬碟, 而整理著電腦上的 USB 3.0 接線.
但不知哪根筋不對, 竟然把外接硬碟的變壓器 (+12V) , 直接插上了一直在使用的 USB 3.0 hub

囧rz , 筆者的 USB 3.0 就這樣無聲無息的走了... 所以就有了這篇文章的產生.

筆者去年度做了一個案子, 曾經評估了幾個 USB 3.0 的 hub IC, 目前市面上能找得到的 IC 應該有四種
1. VIA Lab (威鋒電子) 的 VL810
2. Genesys Logic (創惟科技) 的 GL3520
3. Grain Media (昇邁科技) 的 GM12U310A
4. TI (德州儀器) 的 TUSB8040

除了 TI 德儀 始終無法入手 (當時代理商回覆筆者不推這個產品), 其他三種不同晶片筆者都已經實際測試過

在正常工作條件下, 三者在效能上幾乎沒有差別, 但是其中, VIA Labs 威鋒電子的相容性表現並不好, 搭上 Etron (鈺創科技) 或是 Asmedia (祥碩科技) 的 USB 3.0 controller 常出現降速的問題
所以筆者一直使用相容性較佳的 GL3520 作為主要使用的 USB 3.0 hub
由於它不幸往生了, 所以筆者決定暫時先使用 VIA VL810 擋一下日常所需.

微軟的 Windows 8 是第一個原生支援 USB 3.0 的作業系統, 所有的 USB 3.0 控制器晶片 終於在這一版 Windows 得到了全面的救贖.
使用者不需要另外安裝驅動程式, 再也不用擔心控制器韌體的問題 (早期瑞薩 NEC 韌體會保留大量頻寬)
所有的控制器廠商也能公正地站在同一個起跑點, 不必擔心誰家的驅動偷加了快取, 或是支援 UASP 模式, 讓測試數據好看一些.

由於先前筆者測試 Windows 8 已經用得相當習慣, 所以家裡的電腦就全面升級到 Ivy Bridge + Win8, 一直以來倒也相安無事, 工作順利正常.

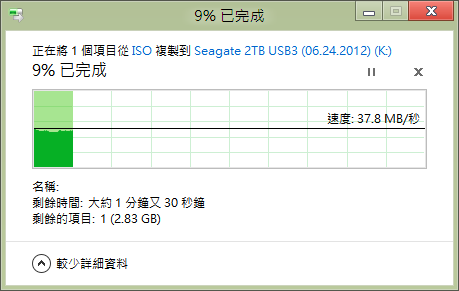

但是插上 VIA 的 USB 3.0 hub 之後, 卻發現速度始終無法提升, 明明是 USB 3.0, 外接硬碟卻只有 30MB/Sec 左右的傳輸速度!

狀況與先前遇到的降速問題如出一轍!

這時, 筆者試著觀察 Windows 8 的裝置管理員, 發現了一個驚人的事實

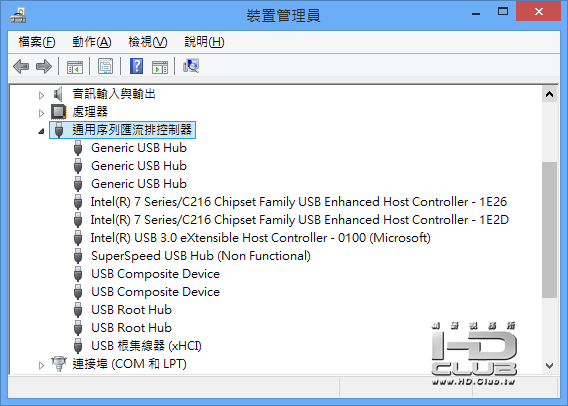

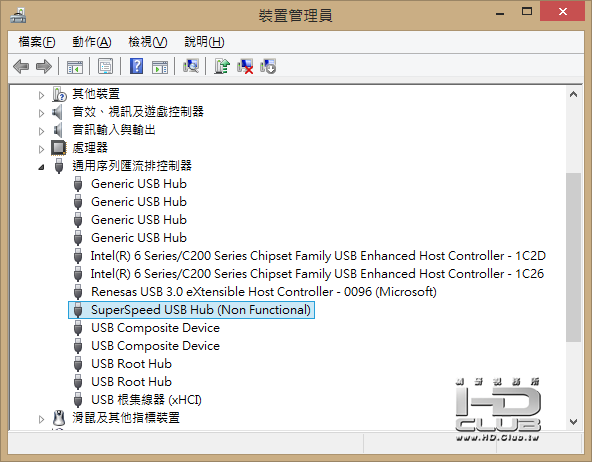

裝置管理員 當中, USB 項目裡出現了一個項目 -- SuperSpeed USB Hub (Non Functional)

Non Functional ?!?!  非功能性? 白話文不就是 "没功能" 嗎?
VIA 的 USB 3.0 hub 竟然在 Windows 8 裝置管理員, 掛上了一個没有功能的裝置!?

看到此處, 筆者就像是中了 0800 的姥姥, 不禁大喊 "這~哪~招~啊~"

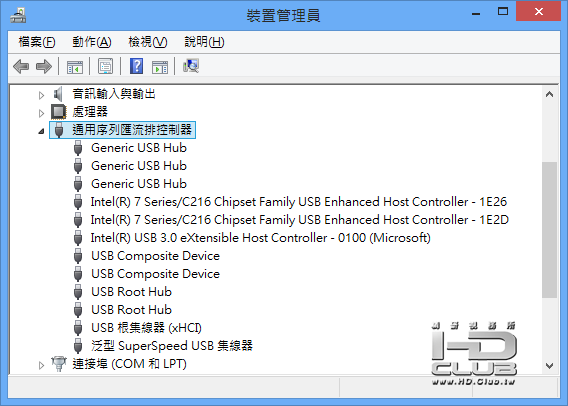

比對了一下其他廠商 (Genesys Logic / Grain Media) 的 USB hub, 在裝置管理員並不會有 "無功能" 裝置

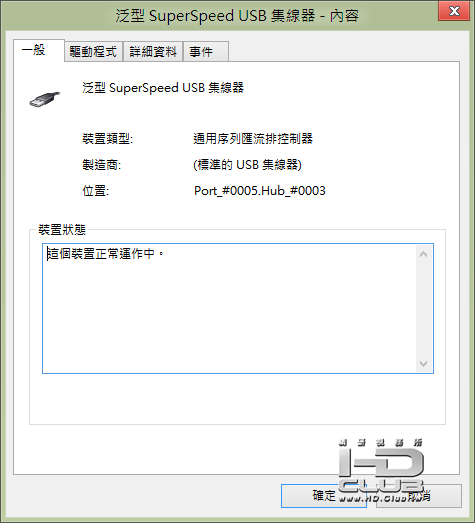

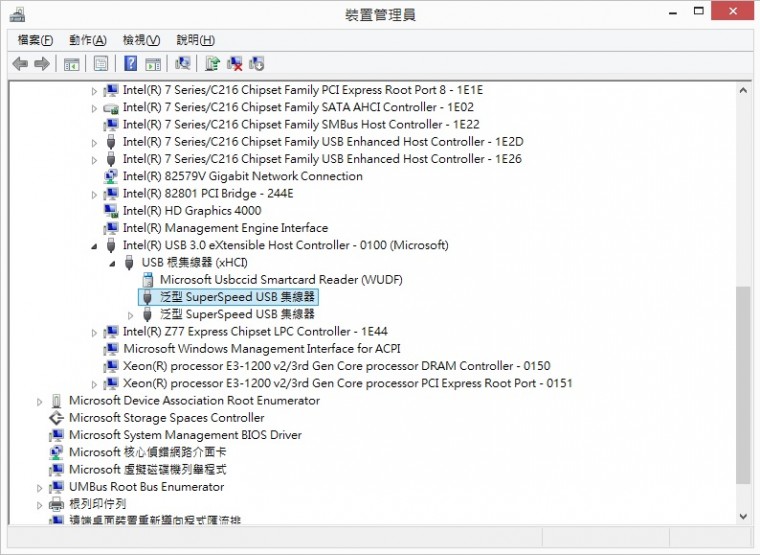

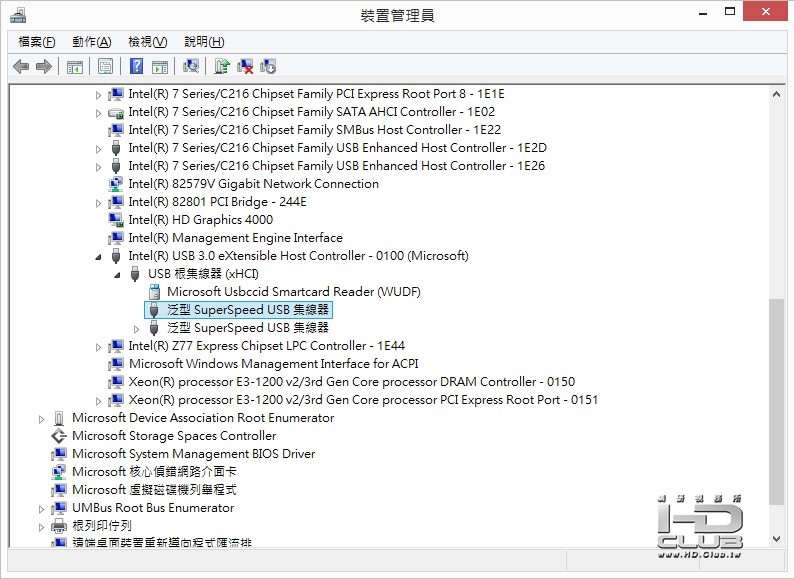

別人家是 "泛型 SuperSpeed USB 集線器"

但 VIA Labs 出現的則是 SuperSpeed USB Hub (Non Functional)

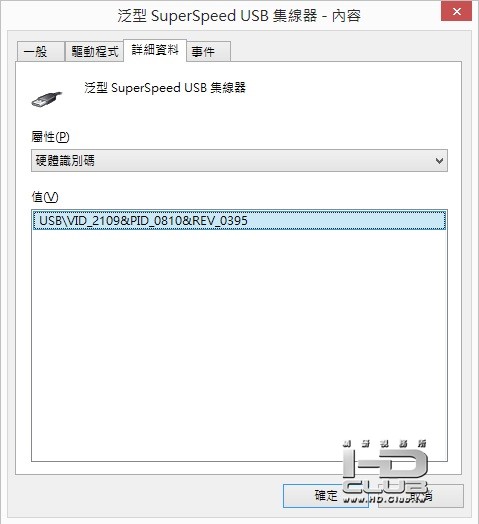

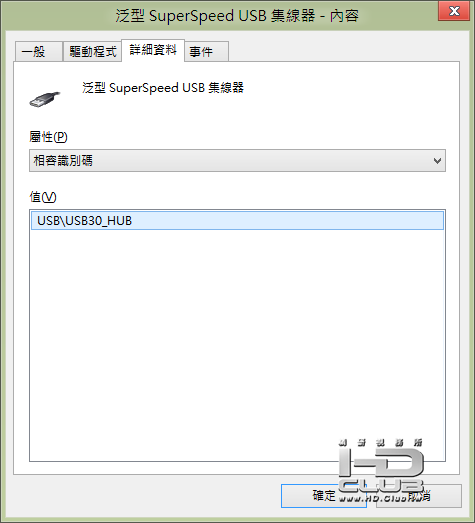

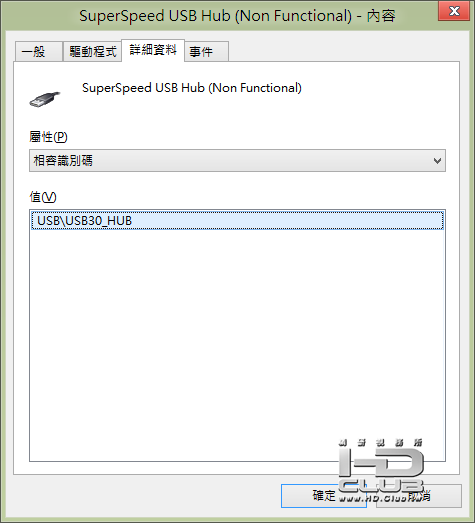

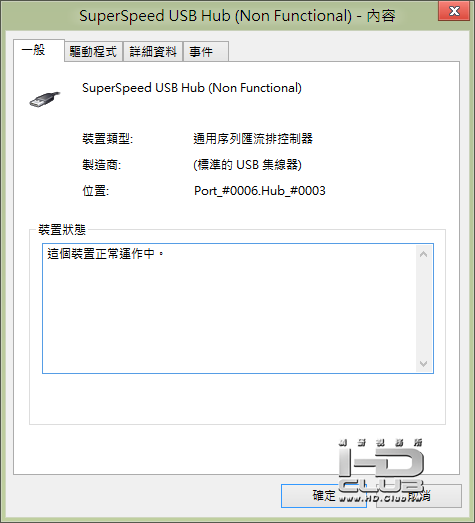

比對一下兩者的裝置識別碼
VIA USB 3.0 hub (Non Functional)



其他 USB 3.0 hub



確認兩者都是同樣的 USB 3.0 hub 裝置.


裝置寫著 "Non Functional" , 是否真的就是 "沒功能" 呢?

筆者身為一個專業的嘴砲工程師, 兼職的鍵盤 MIS, 會提出這樣懷疑也是合理的.

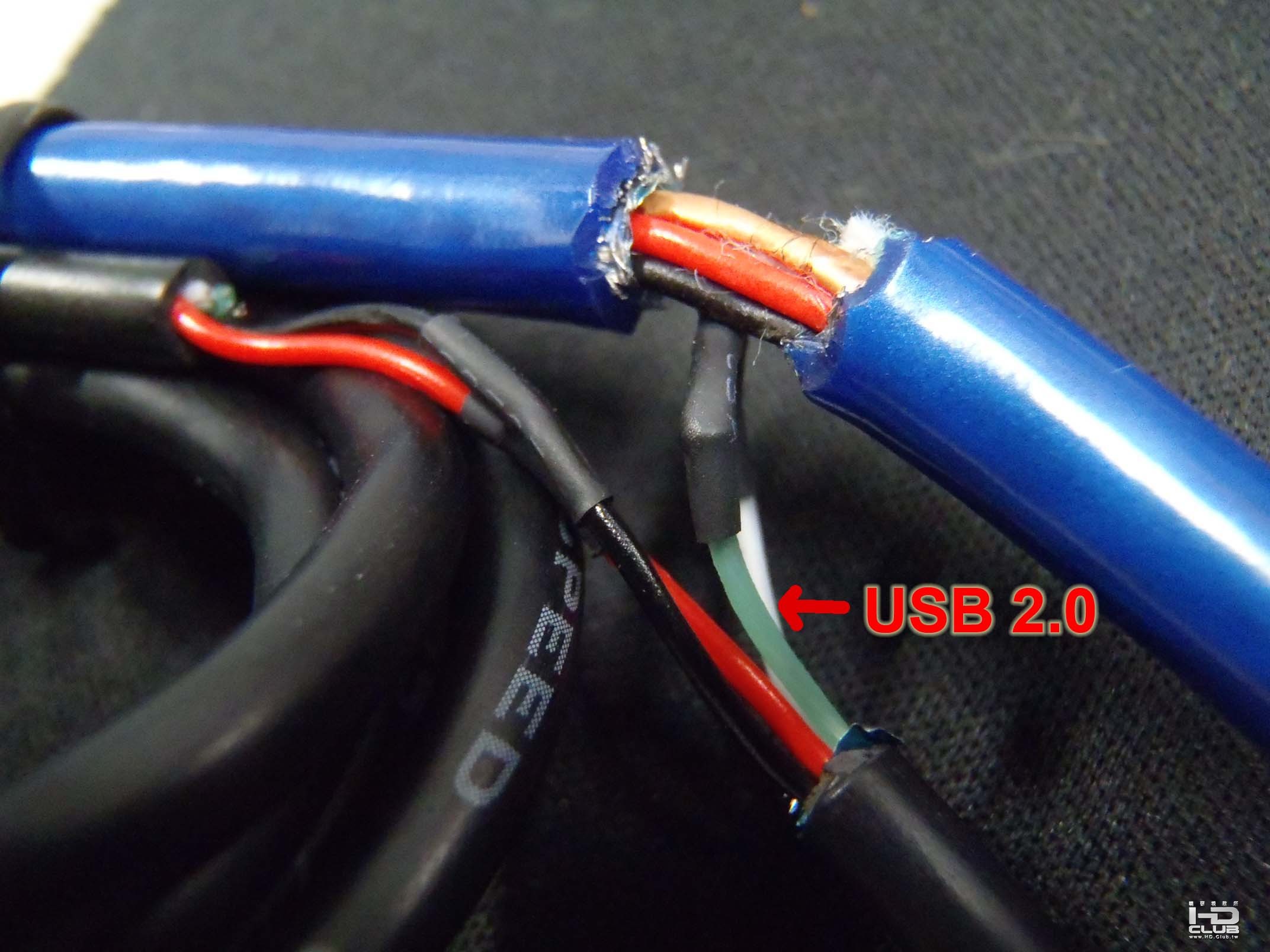

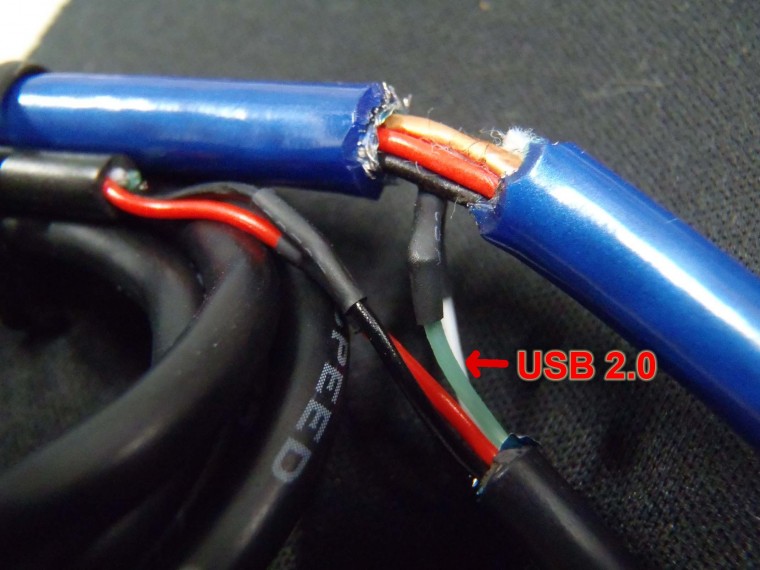

所以就親自動手做了一條 USB 3.0 分接線, 將其中 USB 2.0 的訊號線 (D-, D+) , 與 USB 3.0 的訊號線 (SSRX-, SSRX+, SSTX-, SSTX+) 分離出來

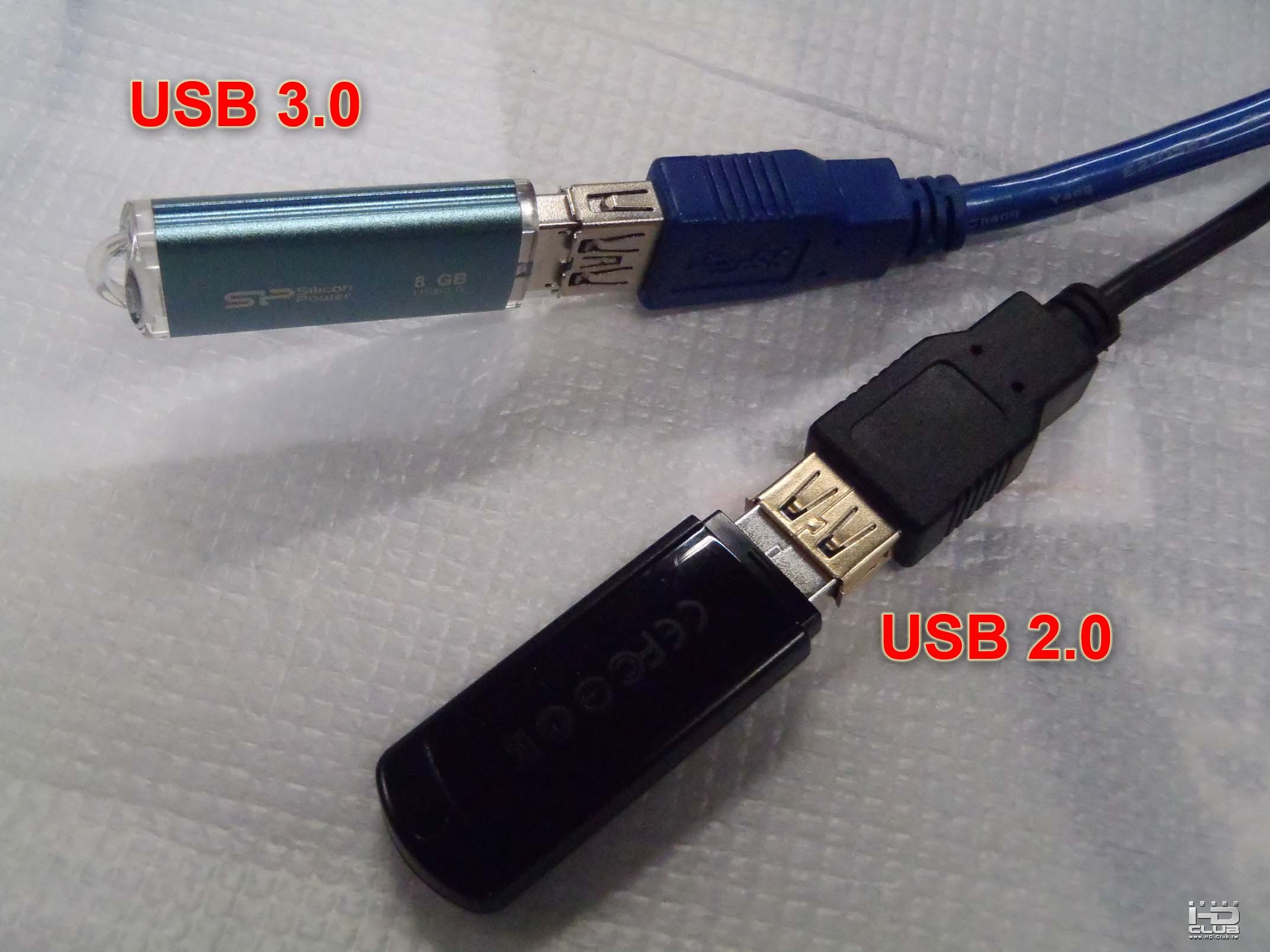

各自接上一個符合其速度的 USB 隨身碟

只要觀察這兩個隨身碟是否能被辨認到, 就可以知道哪一組 USB 通道是否暢通有作用.

正常情況下, 將分接線直接插上主機板上的 USB 3.0 port, 兩隻隨身碟都可正常辨認.
但是插到了 VIA USB 3.0 hub 上, USB 3.0 的那支隨身碟就沒有被辨認到了!

至此, 筆者才恍然大悟...
原來... 降速的原因很簡單, 因為 VIA Labs 的 USB 3.0 hub 上面的 USB 3.0 通道根本就處於 "無作用" 的狀態
所以接在 hub 上面的裝置, 其實是走在 USB 2.0 的通道, 理所當然速度就被侷限在 30MB/Sec 上下!


要解決這個問題的方法只有一個 ---- 請安裝 USB 3.0 控制卡的驅動程式!   (google 找到的解答)

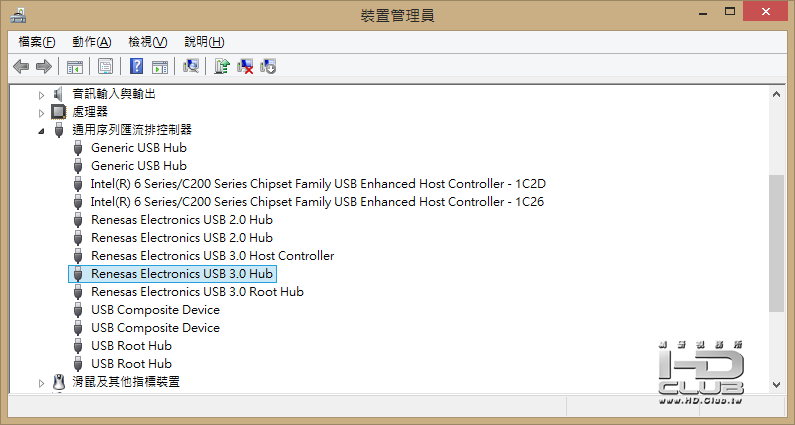

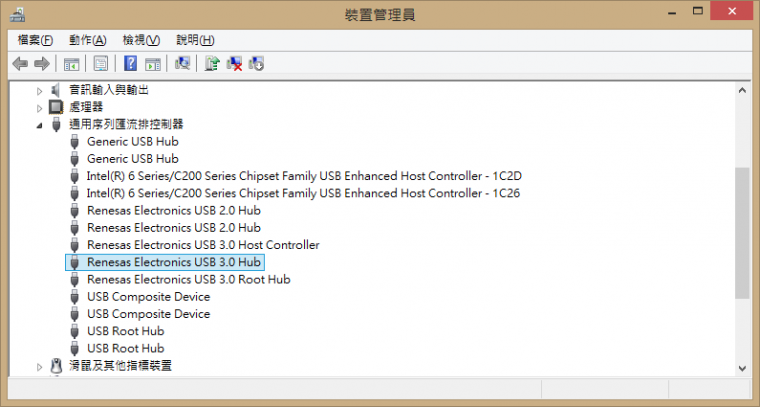

如果您是 Intel 7系列晶片組, 就安裝 Intel USB 3.0 for Win7 的驅動程式, 如果是 Renesas 就安裝瑞薩的 USB 3.0 驅動程式, 替換掉 OS 提供的驅動程式

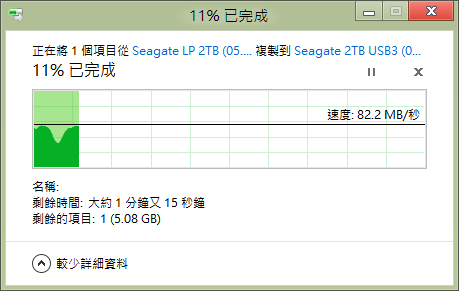

安裝完成後, 速度就恢復正常了

裝置管理員 也不會再出現 "Non Functional" 的裝置

不過... 筆者實測 Windows 8 RTM 版時, 發現作業系統已經不允許使用者另外安裝 USB 3.0 的驅動程式.
也就是....  VIA Labs 的 USB 3.0 hub 初期無法在 Windows 8 正式版之下正常工作.
如果微軟沒有解決這個問題, 就只能請使用者暫時別用 VIA 的 USB 3.0 hub 了...

ikao

這個問題是只限於外接的USB 3.0 HUB嗎?
原生在IvyBridge主機板上的USB3.0 port沒有類似的問題吧?

KOBSS

本文章最後由 KOBSS 於 2012-9-27 09:54 編輯

ikao 發表於 2012-9-27 02:26
這個問題是只限於外接的USB 3.0 HUB嗎?
原生在IvyBridge主機板上的USB3.0 port沒有類似的問題吧? ...

僅限於 VIA Labs 的 USB 3.0 hub 才有此問題.

Intel PCH 原生 USB 3.0
Renesas (NEC) PCI-E to USB 3.0
TI PCI-E to USB 3.0
VIA Labs PCI-E to USB 3.0
Fresco PCI-E to USB 3.0
Asmedia PCI-E to USB 3.0
Etron PCI-E to USB 3.0

Genesys Logic USB 3.0 hub
Grain Media USB 3.0 hub

均無此問題...

偏偏目前市面上能買到的 USB 3.0 hub, VIA 約佔了八成, 兩成是 Genesys Logic

ikao

這樣看來

SandyBridge機器上的USB 3.0 port應該也不會有問題了

Suirauqa

本文章最後由 Suirauqa 於 2012-9-29 17:01 編輯

ikao 發表於 2012-9-28 02:27
這樣看來

SandyBridge機器上的USB 3.0 port應該也不會有問題了

不, Sandy Bridge 晶片組本身"並不支援"原生 USB 3.0 Host Controller (Ivy Bridge才是 Intel 第一款支援原生 USB 3.0的晶片組)

所以採用Sandy Bridge晶片組(6系列)的主板得靠第三方晶片(如Renesas、ASmedia、Etron、Fresco Logic... 之類 )方能擁有US B 3.0的功能

據小弟所知, 技嘉(Gigabyte)就有幾款Sandy Bridge的主板有使用VIA的Hub Controller
(簡易判別方法: 廠商宣稱該主板支援6 ports以上的USB 3.0, 若板上無內建2顆以上USB 3.0 Controller, 十之八九可以確定有採用Hub Controller)

相較於內建多顆USB 3.0 Host Controller的主板, 採用Hub Controller無疑能為廠商省下不少成本.

KOBSS

本文章最後由 KOBSS 於 2012-9-29 23:30 編輯

Suirauqa 發表於 2012-9-29 16:24
相較於內建多顆USB 3.0 Host Controller的主板, 採用Hub Controller無疑能為廠商省下不少成本.

這個說法並不是很正確.
因為...

USB 3.0 hub 的 IC 比 PCI-E to USB 3.0 的 IC 還貴.
所以我當初 必須 "堅持" 要 hub IC , 廠商才願意提供相關資料 (TI 代理商甚至直接說 "不推" hub IC, 所以不給)
否則, 每一家廠商都推 PCI-E 的 solution 給我.

技嘉使用 USB 3.0 hub 來增加 port 數, 主要原因是: PCI-E lane 數不足
其他廠商如果 PCI-E 足夠, 都採用 PCI-E to U3 的方案, 因為價格相當便宜.

catnero

学习了 很多东西是要注意啊

samcall

费了这么大的力气，一开始google不久好了……

wangjulun

最近有在研究WHCK的測試順便查了一下，VIA的VL811+是有過Windows 8 Logo的，另外小弟的技嘉主機板使用VL810的SuperSpeed Hub也並無(Non Functional)的問題，不曉得是誰解了這個問題?


實測效能也差不多

Z77 root Hub

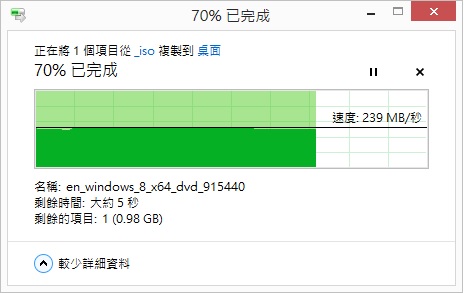

1. Z77 root Hub performance

VIA 810 Hub

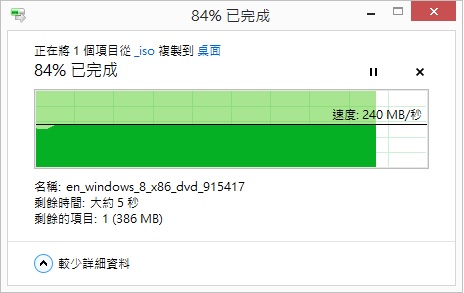

2. VIA Labs Inc. VL810 Hub

KOBSS

應該是微軟解掉了吧...
之前 RTM 一推出，我也立刻確認過，Win 8 RTM 使用VL810 時，依然是出現 Non Functional。

KOBSS

本文章最後由 KOBSS 於 2012-10-29 17:19 編輯

今天買了正式版的 Windows 8 Pro
結果... 與 RTM 版相同, 在 "不安裝第三方驅動程式" , 僅使用作業系統內建 USB 3.0 驅動程式
VL810 USB 3.0 hub 依然是 Non Functional


安裝 Renesas USB 3.0 驅動程式之後


VIA 的 USB 3.0 hub 才能正常使用.

jacksonx2000

現在的usb3.0 hub跟2.0的比真的是買不下手阿
沒想到這麼貴桑桑的東西 還會有相容性問題
VIA你好樣的...衰敗不是沒有原因的orz

KOBSS

本文章最後由 KOBSS 於 2012-11-9 00:13 編輯

想買 USB 3.0 hub 的人請小心
市面上開始出現了很多 "無恥" 的廠商, 打著 USB 3.0 hub 的名號
實際上只有 USB 2.0 hub 的主要功能
例如 這個
USB 3.0 只有一埠, 實際上是一個 USB 2.0 一對四 hub

例如 這個
USB 3.0 只有一埠, 實際上是一個 USB 2.0 一對七 hub

千萬別上當!

james5515

本文章最後由 james5515 於 2012-11-12 16:57 編輯

原來我的電腦最近升級windows 8後USB 3.0 HUB速度提昇不上來，就是這個問題。

剛剛下載了驅動程式，windows 8不給更新。

mp15449

之前加裝了USB 3.0介面卡也是有很多問題.
最後還是拆掉用e sata.本來是想方便使用.
最後還是放棄了...

KOBSS

本文章最後由 KOBSS 於 2012-11-28 13:46 編輯

找到問題的解決辦法了!

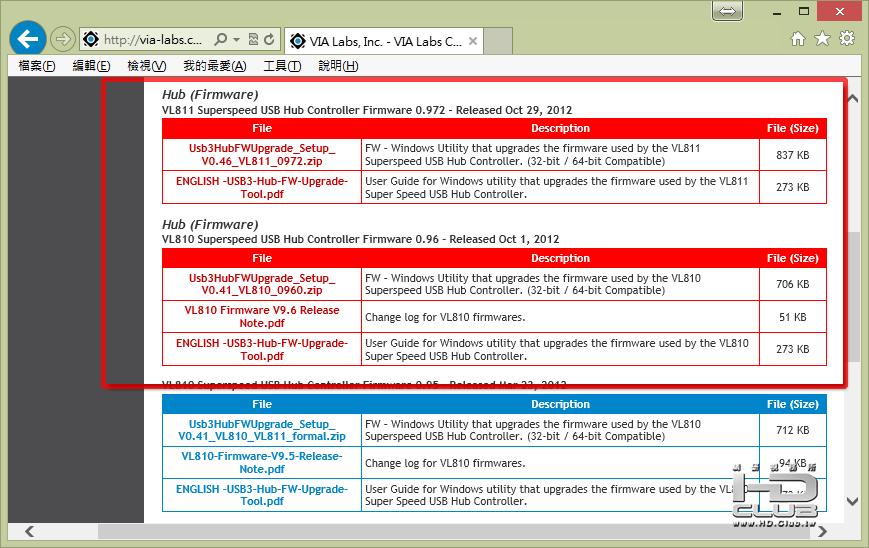

到 VIA Labs Inc 的官網下載韌體更新工具
http://via-labs.com/en/support/downloads.jsp#hostdriver

VIA USB 3.0 hub 有兩個型號, VL810 與 VL811
如果不確定型號, 請先下載 VL810 回來試

按照 User Guide for Windows utility 的 PDF 說明, 更新 VIA USB 3.0 hub 韌體
更新完成後, 在 Windows 8 之下就不會再出現 Non Functional 沒功能的問題了!

目前將手上三個 VIA USB 3.0 hub 更新韌體之後, 狀況均可解除!

fmilan

更新完了
也的確沒出現Non Functional了
但....檔案一複製... 就找不到裝置了...

vinix

感謝，我的擴充卡(伽利略 PTU-302A)+Hub(白牌UH-3，晶片為VLI810-Q8)的晶片組合，在將擴充卡driver更新為官網最新版後，總算恢復應有速度。

與首篇中的唯一不同點，就是在裝置管理員中，並未出現Non-functional或對應中文的詞彙。

另外我更新driver後，可以看到韌體版本為2010，但官網上依舊顯示最新為0.9.6.0，讓我不知道該不該更新啊... 囧
