Dolby Atmos + 4K 三階段，小小劇院努力中

oldlin8

本文章最後由 oldlin8 於 2017-2-21 16:06 編輯


107 年 10 月更新
準備翻修視聽室

預定使用 JVC 投影機 + 7.2.6 系統

===================

107 年 7 月更新
電視更換為 75Q8C 曲面量子點
===================

107 年 4 月更新

電視更換為 75ks8000

(距離 1.8 米，真的剛剛好，不會太大)

擴大機 LX59 橋接一台後級，組成 7.1.4

播放機 oppo 203

=====================

106 年 2 月更新

秦朝 3115d 更換完畢 ~
==============
106 年 2 月更新

已訂貨 ~ 準備更換 秦朝 3115 超低音

===============

105 年 9 月更新

9 月初弄了一台新的電腦
i5 + GTX 1060

裝 MPC-BE (掛 madVR)
==================

105.08.13  更新

弄了一台 HTPC，含機殼花了 1.3w

顯卡是 RX460



參考了一些 myav 前輩的 HTPC 調整方式

os win10



買了 colormunki photo

參照真平布幕孫大翻譯的 "終極灰階校正" 一文實作看看

現在 HCFR 也有支援 colormunki photo 了



HCRF 需要額外準備一台播放機

不過我也想調看看 HTPC 用 dispcalGUI+Argyll CMS

都實作看看 (我真的是太初哥了)




不過後來都是搭配 HCFR 免費版

以常用的播放機，如 ps4 pro


去播放calman 光碟裡的 11 step windows

作好基礎灰階校正，對觀看的感覺就已經差別非常大了 !!



另外，終於可以順播某些影片了

趕快來欣賞站長西楓大的作品 !

有 H.264 的 4k、也有 HEVC 的



雖然影片都釋出好久了，但我第一次順播 (60mb 版本) ~

好感動啊 !!!!

==================================

105.08.08  更新

事隔一年 ~ 更換了一輪

原建構目標是 7.1.4

打算以 先鋒 LX59 + yamaha mx-A5000 (11聲道後級)

偶然翻到小許大一篇舊文提到

"空間如果不那麼好調的話，不如裝 5.1.4 就好 ~"

念頭一轉，就將後級省起來啦 ~ 也多省了兩顆喇叭 ~


設備定案：

三星 55ks7000

先鋒 LX59

PSB T1 + C1 + B1 x 3對

秦朝 3112 plus

全聲道 AXE 300 芯線

大通 Premium HDMI 線

播放機 ps4、非力普越獄版

(等 RX460 顯卡上市後，即組一台 4k HTPC)




先架設好各聲道，靜待小許大帶著秦朝來




Netflix 方案改成 UHD


因考量到沙發背部較高，所以環繞依然使用 120cm 喇叭架



天空聲道 (架設的位置不太天空哈哈 ~) 使用特力屋的頂天架

寬度與前置喇叭同，高度 210cm，喇叭分別在座位的前後方


另一邊




重到哭夭的 LX59



許大與他的伙伴駕到 ~ 調校中



先塞在右邊



許大搖頭，再換到左邊



還是搖頭，直說這空間實在不佳

最後換到後方，量測到了還不錯的低頻

並跟我說，沙發來後聲音又會有不一樣，可能要重調



本來想買支頻譜分析儀回來摸索

經小許大巧手，看來以後再買就好 ~


先不論超低音的能力如何

沒能依照空間與頻譜去調整的話，都是枉然 ~

在此先感謝許大 ~

話說回來.....秦朝讚啦 !


期間也向真平布幕的孫大請教

小弟對於色管是一無所知

即使翻遍前輩文章，還是連入門都沒辦法

我覺得我還是得買設備，先入門實作 !

孫大說，色管第一件事，就是 "要先看過正確的色彩"

他提到了 CRT

小弟了解到

原來電視越來越先進的解析度、功能

對於看見正確的畫面來說並不是必備 !

初哥小弟要開始來認真研究了 ~

=================================

104.10.29 更新

有版友說反射跟直接架在上方完全不能比

我只在一些試聽會上聽過直接架上方的

沒有足夠印象作比較

先來說說這兩天試聽的心得


反覆聽了無數遍 atmos 2015 測試片

第一段的 純 audio 下雨片段

奇怪怎麼越聽越沒有 fu，說音場的提高也沒有

音像的凝聚也沒有

猜測說會不會跟 架上的喇叭的 "角度" 有關

試著假想了一些名牌的 atmos enabled 喇叭的樣式跟角度

然後重新調整一次


哦 !!!! 就是這樣 !

下雨從頭頂來 ~ 前上方跟上方空間整個音場的包覆感很好

另一個打雷跟下雨的片段，雨聲一樣很高，音場變很龐大


再來是一段是機器人跟太空船的 純 audio 片段

物體從左前上方移到右後上方、再移到左後上方、再移到右前上方

效果很不錯


搬出 魔鬼終結者第五集 atmos 版，前面攻打 天網的片段

飛行物的音像都變到比較高空了

移動的路線也有很不同的體驗


小小測了一下 瘋狂麥斯 atmos 版

一開始不死老喬將水的開關打開，從上空傾洩而下

一樣是音場提高到上方跟前上方 ~

(或許不架在天花板來說，定位較不明顯，但包覆感很好)


拿環太平洋測試一下 Dolby Surround 的模擬功能
我覺得畢竟是虛擬的，差別聽不太出來耶 @@

但是有一點有很明顯的差，就是開啟後，中低音感覺強烈且較為凝聚

不是調高 db 的那種，而是更紮實

不過撇開 Dolby Surround來說
444 還是將環太平洋表現的很讚 !!

打鬥場面確實如雜誌所寫 "寬鬆、強勁的音效"



有一點設定上的問題想要請教玩過的玩家 ~

我將各聲道音壓調到一致後，後來發現....反射型的上方聲道需要 +3db

整個音場比較能夠在上方成形，這是正確的嗎 ?


接著....準備測試小小兵 atmos、捍衛任務 atmos


========================
<本文起點>

潛水好久，來分享一下

自從 atmos 家用規格問世，每天無不想著它
無敵霹靂想玩，來個三階段

一階段：
組新的 5.1 劇院

二階段：
購入 atmos 擴大機及上方聲道喇叭

三階段：
購入 4k 電視及 4k 60p HTPC (或高清機)

<第一階段>
>>電源<<

第一階段就是組好新的 5.1 聲道
之前一直都希望整治電源，但嘴巴講講就過了好幾年...Orz

先在原本的電箱裡加裝兩顆無融絲開關
分別走明線外接到兩個插座
(也就是預設要一個插座單獨一個迴路)



買了兩個國際牌 1p 20A 無融絲開關
然後向敘榮工作室買了 O 型壓接端子

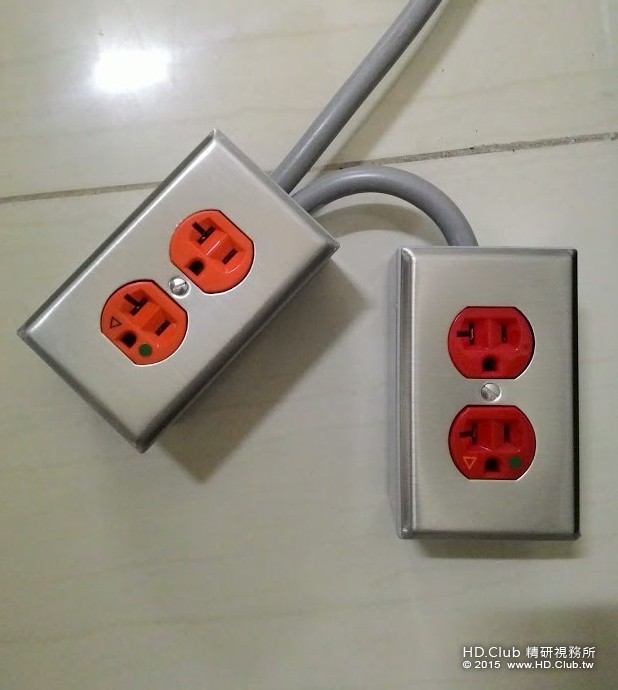

接著買了 cooper 醫療級插座兩個 (加蓋板及電源盒)
以 2.0 mm 實心線來連接

透過朋友介紹認識的個人工作室師父
師父還友情贊助了電纜



接到 cooper 插座上
直接分接出來



關於插座，雖然有 "固定在牆上，呈倒品字" 之說
但總之我沒固定在牆上
到此算是完成電源這個最重要的初步了
===============================
>>喇叭<<

杜比實驗室主管有說明，atmos 劇院盡量是全部 "音色相似" 的喇叭
(也是一般環繞劇院的理想狀況)

那就全部都買同一顆喇叭吧

對於幾個實惠的外國品牌入門款有看了一下
但最終定案買國產品牌




4 吋中低音 x2，一吋高音 x1
組 5.1.2 超低音除外的七顆喇叭都用這顆 ~

想先試一下聲音，所以先買了兩顆
迪歐還是老樣子，兩周後才出貨...Orz
等待是漫長的...



還滿常插拔的，跟 MS Audio 買了鍍金香蕉插



================================================

>>擴大機<<

開始架設時，入門款的 atmos 也只有 ONKYO  的 636 可選
但預算超出我太多啦 ~
且適逢 DTSX 宣佈，所以我決定擴大機先買一台不支援 atmos 的
最便宜的，以進行階段性任務
小弟很喜歡 sony 擴大機，覺得影片音效來說算是細節豐富，之前也使用過兩台
雖然玩家批評甚多....
但我還是喜歡，趁著購物中心特價，就買了一台 DH750



==================================

>>喇叭線<<
準備全部換成 4N 300 芯 ~

====================================

>>排插<<

買了一個有濾波功能的蓋世特
倒不是為了濾波
查詢到的資料中，濾波原理是將電力單位中 "某 hz" 以上濾掉
對聲音會有 "未知" 的影響 (通常是指不好的影響)

我只是作為延長線兼排插使用
預計是擴大機與超低音接到獨立開關的 cooper A 插座

排插與電視接到 cooper B 插座

電腦跟一些小東西則接到排插上



================================

另外買了鐵噴沙喇叭架
重量算不錯，穩度還可以

=================================

run 了一周後，覺得這樣的價格與效能比值不錯

所以決定剩下的三顆都購入同款

================================

>>超低音<<

輸出功率 300w，分頻點 35 - 135 連續可調

曾經看過一篇前輩的文章教說，多聲道使用的喇叭如果是 5 吋以下中低音單體
那超低音就盡量選 8 吋以下的，以免有銜接問題

所以我就選了 8 吋超低音
在我 4 坪的空間中應該夠用 ~

====================================

老闆宣佈將使用新的調音方式製作全系列喇叭
所以變成多等了一周...................非常煎熬啊 !!!!!

三周後到貨




最大箱的當然就是超低音 ~





送來前老闆有問我說訊號線要多長

我想也無法凹太長的線

對於需要大量測試擺放位置的超低音來說，線短根本沒救....得另外買長一點的訊號線了

開箱






送的訊號線



=====================================

>>擺位<<

左右聲道離背牆 1m，高度是我坐下後耳朵的高度
另外，此喇叭為 MTM，橫躺擺放也是 ok


作好 toe in

中置則是以不擋到電視的情況下盡量接近耳朵高度
並架出仰角



環繞是用之前我自己試過的方式
(是根據新視聽雜誌陸主編的玩法)

"將發聲面朝牆"



環繞拉開的寬度，與左右聲道相同
依照視聽雜誌裡教的簡易公式，算出環繞喇叭高度大概是 147 公分
所以環繞的喇叭架我買了 120cm 的喇叭架
放上喇叭後，總高為 137cm，高音單體大約是在 129cm
有差一點，也沒法度 ~ 120cm 是我能買到的最高最便宜的喇叭架了

先不論公式，之前曾經因為架太低而聽感被 "椅背" 擋到
幾乎聽不到，糗了

這次架高一點，就沒問題了



不過這個方式對於環境有一定要求
效果雖然也算不錯，但幾天後我就將它照正規擺放了



====================================

剛架好時要先跑一次擴大機的自動偵測
因為 sony 的是一定要先跑過一次
才能將細部的設定項目打開

跑完後重新人工量測各喇叭距離
音壓的話，手邊沒有音壓計
用手機的 "不負責音壓軟體" 稍微量了一下

超低音背後的分頻點旋鈕開到最高
然後在擴大機端將每個聲道設為 80hz


==================================

補充：
目前小弟已有的 Dolby Atmos 片單


捍衛任務、浴血任務3、忍者龜、朱比特、分歧者2、杜比測試片

==================================

8/7 更新 (更換超低音)：
小許大與其它幾位版友是對的 ~
後來幾天一直覺得超低音不太符合需求，速度上也不太合胃口
就賣掉了

沒有低音的日子我連劇院都不想打開
趕快尋找另一顆
其實前面有提到，為了測試超低音，可能會到處搬動
主動式超低音的訊號線長度就是一個大問題

例如想測試放在椅子右後方牆角，沒有長訊號線就免談了
所以之前就一直有在注意被動式雙單體超低音 "THOR"

試試才知道，立馬向威德音響的 wei 兄訂了一顆

匯款隔天就寄到了...讚 !
真的大箱，看到箱子就爽



我下訂的是 "向前 10 吋、輻射向下 12 吋" 的版本



箱體尺寸 寬 40、深 45、高 50cm
MDF 板的箱體還算厚實，霧面，觸感還不錯






底部的 12吋低音是 被動輻射式
這種的據說可以很厲害、設計不好也可以很慘 @@






再來小箱的，就是它的擴大機
據介紹是電檢合格、有平衡輸出入、可接兩顆低音、300w 功率
(很重，份量十足)



高通頻率、低通頻率連續可調
相位連續可調




有附訊號線與喇叭線，喇叭線我用自己的就可以了 ~ 才夠長



沒儀器那就只好土法鍊鋼 ~ 身體力行
先將低音放在座位的位置，播放一段 16 - 120 Hz 的低音片段
然後延著牆邊先走，再另走一些其它位置試聽

直覺聽感是沙發右後的質量不錯
就先將低音搬到該位置



後續也有放在右牆 1/3 處，角度對著座位
也有放在前方
但聽感都沒有第一個位置好，於是就先暫訂在座位右後方 ~

看許多教學說，低音應該融入於無形中
小弟也努力朝這方向學習
盡量讓它不過份突出、也不要讓嗡嗡聲影響其它頻段或搞死自己耳朵

放了 atmos 測試片的打雷片段，後續的餘震考驗超低音
原來低音有細節是這個意思，這一小段裡就有許多起起伏伏



接著放了 DTS 測試片 - 環太平洋的片段
之前使用過的低音，我一直覺得奇怪，為什麼表現不出來怪獸在奔跑
轉大聲一點卻又有駐波，可能是設定有問題



用 Thor 低音初步測試，終於感覺到了怪獸奔跑的 "聲音形狀"
我相信繼續調整，可以調出更好的效果


放了一下 atmos 的音樂 MV，想不到 thor 讓中低頻變得厚實了
似乎前輩們一直在說的 "銜接"，就是這種感覺
連帶的中高音也變得較清晰明朗



有看過一些用家分享這顆的心得，說什麼 "感覺全面提升、像換一套系統"
原來低音讓中高頻更好聽是這個意思


接著試了一下 縱貫線演唱會
有聽一個音響店老闆說過，這塊的錄音很不錯
但中低音要能表現出鼓聲是鼓聲、bass 是 bass



以 thor 超低音試聽，讓人感到耳目一新啊 ~
雖然好像還沒感受到辨識樂器 "材質" 的狀況
不過不同頻段的層次有清楚表達 ~


性價比小弟覺得不錯 ~速度是中偏快，很合我胃口
向下那顆被動輻射喇叭，對於量感也有很大幫助 !
(前一天未暖身就搞低音，搬來搬去，大腿鐵腿中....有點難行走)
=================================

8/10 更新 "超低音調整心得"

第一次是將超低音放在座位右後方牆角，單體朝人
效果一開始聽還不錯，但多放幾塊片子，多考驗一些片段後
卻又發現聲音不夠乾淨，某些段落低頻很拖，嗡嗡聲去影響到其它頻段 (駐波 ?)
試著搬到座位正後方也是一樣，單體朝哪邊都不理想

音壓降低也是一樣，降的太低又非常的軟弱無力
再去多查了一些文章後，好好的來修改一下位置跟設定 (這次要先暖身了 @@)

先將位置回到正前方，接近中間
但試過一些調整後不夠滿意，再將位置移到右方 (右聲道前方)
不段測試各種設定，經過四個小時努力終於調出目前最滿意的狀態

查到大部份都是將超低音背板的低通分頻點轉到最高 (也是我原來的方式)
由擴大機分頻就好

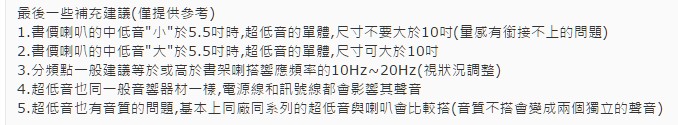

也有另一派的說法是如下圖：



試驗精神 !
所以我想要試一下另一派的作法


1.
我將超低音背板的低通分頻點設定在 85Hz

2.
將擴大機的各聲道分頻點設定在 80Hz

3.
在維持一定量感的情況下，將嗡嗡聲盡力調到沒有

4.
目前位置是放在右聲道前方，單體朝前，不作 toe in

A.


播放哥吉拉，士兵行走於鐵軌上，遇怪物來襲片段
怪物的叫聲，形體較之前明確、低沉
鐵軌崩塌，火車掉入水中
較之前更能感受動衝擊力道

片尾怪獸走路那迴蕩在空間中的低頻，表達出走路震動的狀態
超低音與整個系統融合的還不錯，並沒有明顯突出
至於最後怪獸怒吼.....有進步一點，但我渴望更強的吼聲 !!

B.



播放哈比人五軍之戰，開頭飛龍略過、噴火
表現比之前好很多 ~
以及飛龍那好像魔鬼的低沉講話聲，中氣十足 !
噴火時還有破壞建築，超低音收放速度不錯 (表示控制的還不錯)


中段各軍交戰，各種打擊感、半獸軍攻城撞破城牆
臨場感夠、但並不會讓人疲勞，有電影變得更好看的感覺

這次調整的結果感覺不錯 ~
打算就此模組，測試 20 - 30 片，希望下一次調整能更朝向自己要的
=======================

8/25 更新

購入 radioshack 音壓計後，開始來跑 room EQ wizard

圖表陸續補上
============================

8/31 更新

請問 60hz 那邊有往下掉，這可能是哪種狀況呢


=================================

10/20 更新

鎖定了 onkyo 的 tx-sr444

Denon x1200w 遲遲未到貨，所以改訂這台






然後有個重點 !!



我買的是公司貨，是可以換電源線的 !!

與上圖不一樣哦 ~ 感覺爽度加倍 !!

我是直接用小黑線而已

但至少可以換，有在玩電源線的人可考慮 ~


接好線之後 (天空喇叭還沒到，只能先試 5.1 了)

用 accuEQ 跑一下自動設定

感覺跑起來算詳細，大概三分鐘

系統是將分頻點自動設在 120hz

我再將分頻點調到 80hz

利用音壓計將各聲道電平調整一致


實際測試幾部片子，這麼平價的機種有這樣的聲音，真是太令人滿意了 !!

中頻很厚實 ~ 重看了一代宗師

裡面的對白中氣十足，有聽出新意，一些之前沒聽到的演員的情緒


聽了一下倖田來未在 billboard 的演唱會，bass 的聲音非常清楚的呈現及融合 ~

而細節的豐富度來說，比 sony 那台好太多囉 !!


有介紹說這台的視訊處理上不錯

小弟用 win10，系統作一些設定，然後裝 MPC-HC 作播放

放下去一看，跟之前實在差太多了 !!!!

不知道是 win10 厲害、還是擴大機厲害

=========================

10/26 更新

視聽空間的天花板是埋線用的木板，所以要裝天空聲道的喇叭架沒有問題

不過看了一些分享

利用喇叭向上發聲後反射、創造天空聲道效果的 atmos 架法，好像也有不錯的感受

那就先來試試吧


依照官方建議，反射喇叭要放在左右聲道 90cm 的範圍內

最好的就是直接放在上面囉，稍微抓一下仰角

不過問題就出現了...小弟選的喇叭有點大顆 @@ 要仰角放上去，需要一個架子

看來自己做最快





去特力屋買了一些材料，木板、三角型是整組做好的壁架

壁架一組兩個，一百出頭元，有不同尺寸，依照想要的仰角去選

先大概擺一個樣子試試，確定好架子的寬度再鎖上




鎖好後將喇叭放上調整仰角 ~













接下來就是例行公事，設定數據、各方面微調

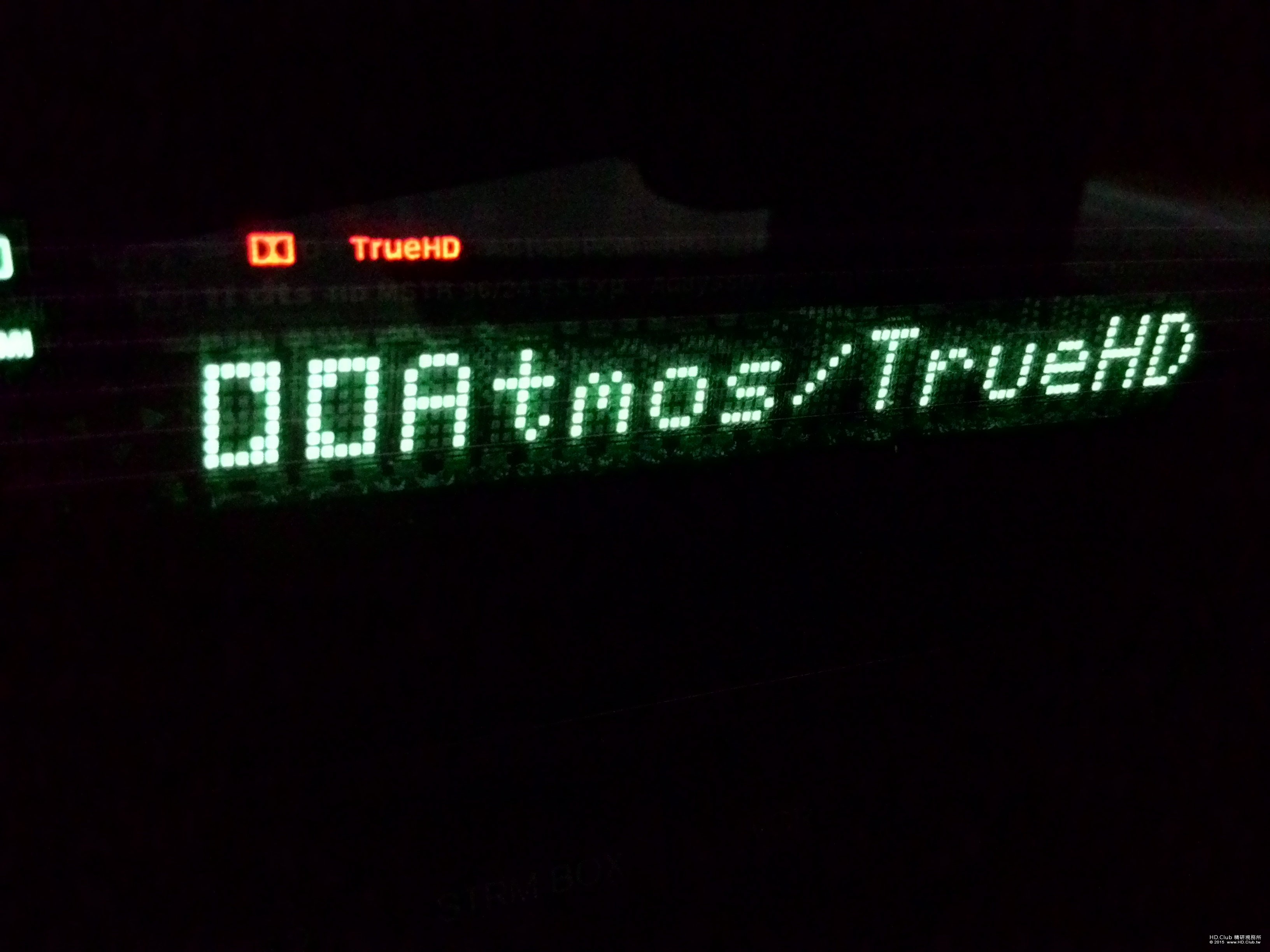

然後再將一些準備好的 atmos 強作拿出來放一下 !

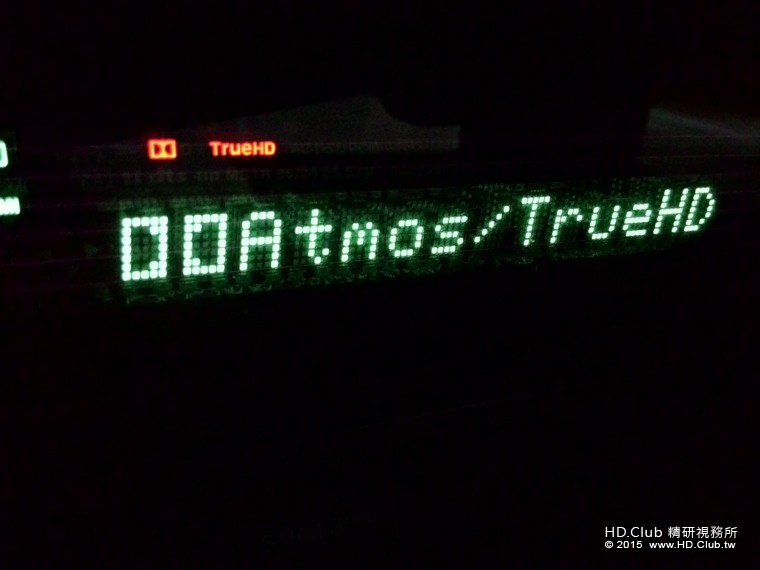

初步測試的感想，我只能說

聽過 atmos 就回不去了....

========================

小許

感謝分享唷！恭禧您終於踏入了不歸路。

小許很好奇這一句話
"曾經看過一篇前輩的文章教說，多聲道使用的喇叭如果是 5 吋以下中低音單體那超低音就盡量選 8 吋以下的，以免有銜接問題"
在什麼地方看到的？

oldlin8

我好像有點筆誤 @@ 差了一點點

這是在 my-hiend.com 裡，一位叫臭酸石頭的人所寫 ~
小弟的等級還停在 "依樣畫葫蘆"，所以看到文章教學就拿來用

或是小許大有覺得我能夠怎麼樣改進呢 ? 感謝告知 ~

west

Dolby Atmos 音效還有一部舞力全開5，效果也很不錯的喔。

oldlin8

感謝西楓大告知 ~ 我來準備一下 ~

小許

oldlin8 發表於 2015-8-1 14:09
我好像有點筆誤 @@ 差了一點點

這是在 my-hiend.com 裡，一位叫臭酸石頭的人所寫 ~

臭酸是我的好朋友~
家訪版我也有寫過一篇臭酸的家訪。
其實隨著時間的改變，器才的進步~
很多想法與搭配都不一樣。
超低音的大小與空間有關，
還有視您玩的是多聲道，還是2.1聲道。

jknk

我也覺得超低音大小的選用，應該與視聽空間大小最有關，並注意超低音的頻率響應，能否與其他環繞聲道銜接得上即可。
至於多聲道使用的喇叭如果是 5 吋以下中低音單體，那超低音就盡量選 8 吋以下的說法，我是第一次聽說。

jay41432000

看一看我也心動了!!!
打造屬於自己的視聽劇院想必很有成就感喔

oldlin8

本文章最後由 oldlin8 於 2015-8-5 14:52 編輯

曾經以為憑藉著對音響的超級熱情，就能夠組起劇院

後來才發現還有太多因素深深影響著

不過完成自組的每一步都是很有成就感的

也在自組的過程中越來越了解自己想要的 ~

承忠

5 吋以下中低音單體，那超低音就盡量選 8 吋以下的說法，我是第一次聽說。


只聽過音響老闆說過,超(重)低音尺吋選用以12吋以上,低音才比較銜接得上,除非空間不好....容易產生共鳴

喇叭如果是 5 吋以下有一個好處:暫態反應快,是大型喇叭比不上,但聲音延伸是大型喇叭優點

所以我的2套音響,是2.1聲道音響,是用5 吋中低音單體，重低音是12吋....


調音基本上:合在一起,應該沒有問題才對...

oldlin8

小弟把低音換掉了 ~ 文章更新在 1 樓，本文下方

陳正義

這牌的超低音應該是音響店自已DIY效果有待評估。定價從30K到現在實售不到10K，還看過買一送一的宣傳廣告。
我想應該是清庫存，出清完應該不會再有後續。
5 吋以下中低音單體，那超低音就盡量選 8 吋以下的說法，我是第一次聽說。

a0916481177

THOR重低音，不知道效果如何，真想買一台玩看看~

oldlin8

補充 8/10 超低音調整心得，在主文最底 ~

醬爆

這篇cp值超高的,看的我也蠢蠢欲動,真想試聽看看效果如何

jknk

其實版主可以不用這麼麻煩，只要在AV環擴的設定頁上，將主聲道喇叭設成〝large〞，讓主聲道全頻段發聲，而超低音背板的分頻點調最大，分頻點由AV環擴去設定就可以了。
我覺得超低音設定並不難，只須掌握一些要點，基本上要出錯很難，我認為超低音最麻煩的地方在擺位。

oldlin8

又多一塊 atmos 了 ~ 努力朝第二階段前進 !!

DKNY885065

恭喜建購完成自己的劇院，有自己的空間真好！小弟還在租屋中，不敢架設太過麻煩的atoms。不知您的環擴是打算未來要換成？

steroid

有個自己的影音空間真好，現在家裡有個小破壞王，就怕他無堅不摧的手指哪一天想到往我的喇叭上戳，因此遲遲沒安裝環繞喇叭，平常聽音樂的地方不大，也只能關起來。

WEI

很棒的心得分享^_^
