[分享] 韓國4K UHD 超高清頻道資訊整理

[複製連結]

發表於 2015-8-25 17:16:06 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
本文章最後由 餃子 於 2015-8-28 01:39 編輯

早在2012年10月,韓國KBS就實施了地面廣播測試,採用了DVB-T2 4K 35M HEVC方式.

2014年4月, 全球第一個4K UHD頻道UMAX在韓國開播,同年6月,KT Skylife公司推出韓國第二個4K超高清頻道 SkyUHD,並於2015年正式全面實現商用。

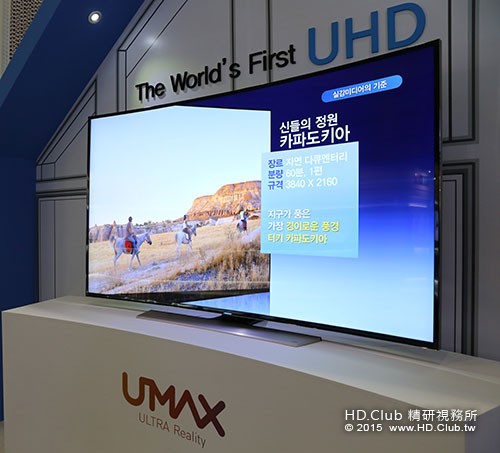

UMAX是由一家名為Home Choice的公司開辦的,該公司是由韓國多家有線運營商共同投資於2007年設立,主要為各家有線運營商提供VOD內容服務。據瞭解,UMAX頻道目前已準備了包括電影、電視劇、紀錄片等大約100個節目,正式開播的時間是韓國當地時間2014年4月10日15時。傳輸管道是先在有線網路上實現,而非衛星。

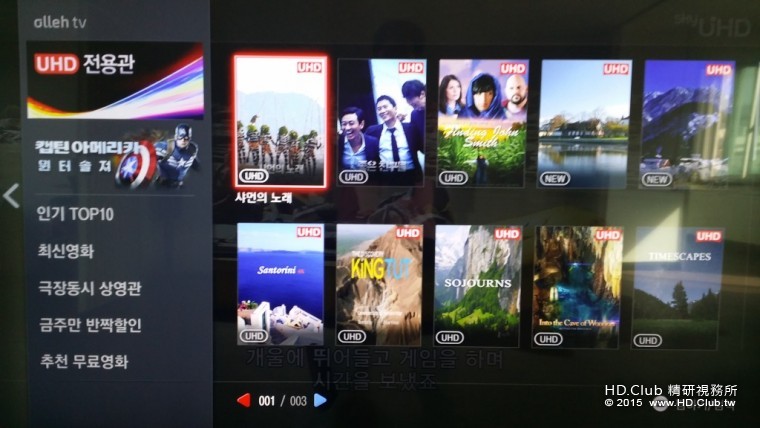

目前韓國已經擁有5個UHD超高清頻道,它們分別是:UMAX, CJ E&M ‘UXN, Skylife TV’s ‘Sky UHD 1, 2’, and High TV 4K.

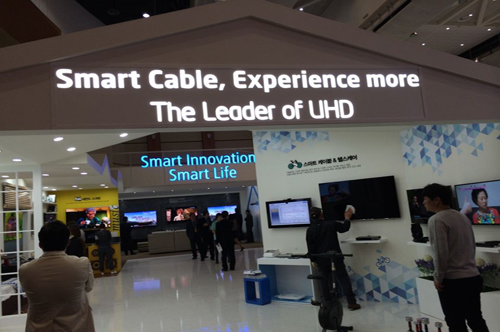

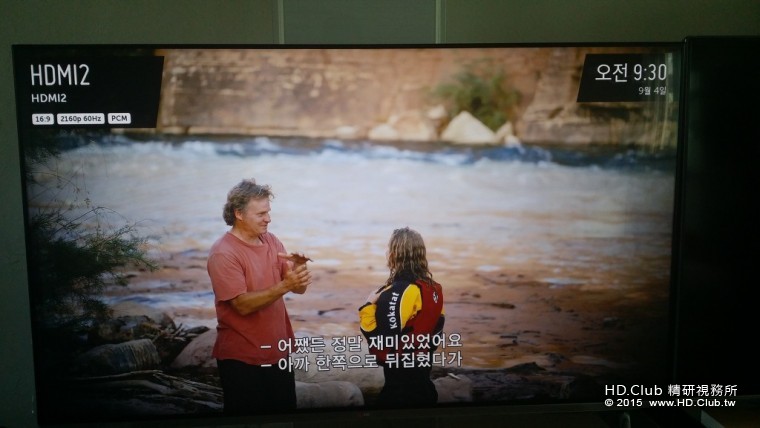

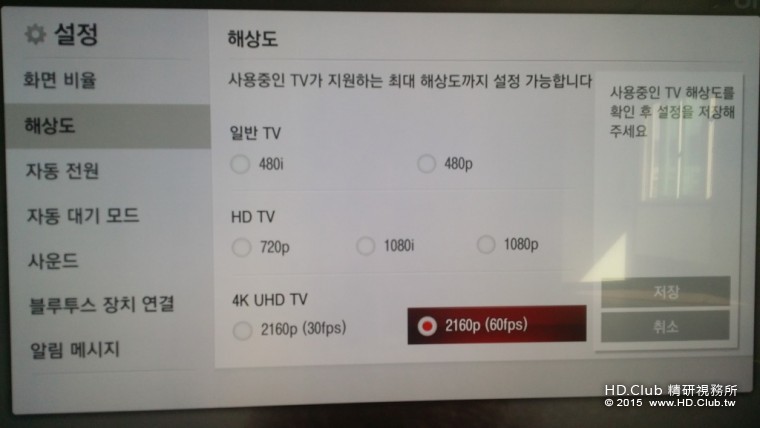

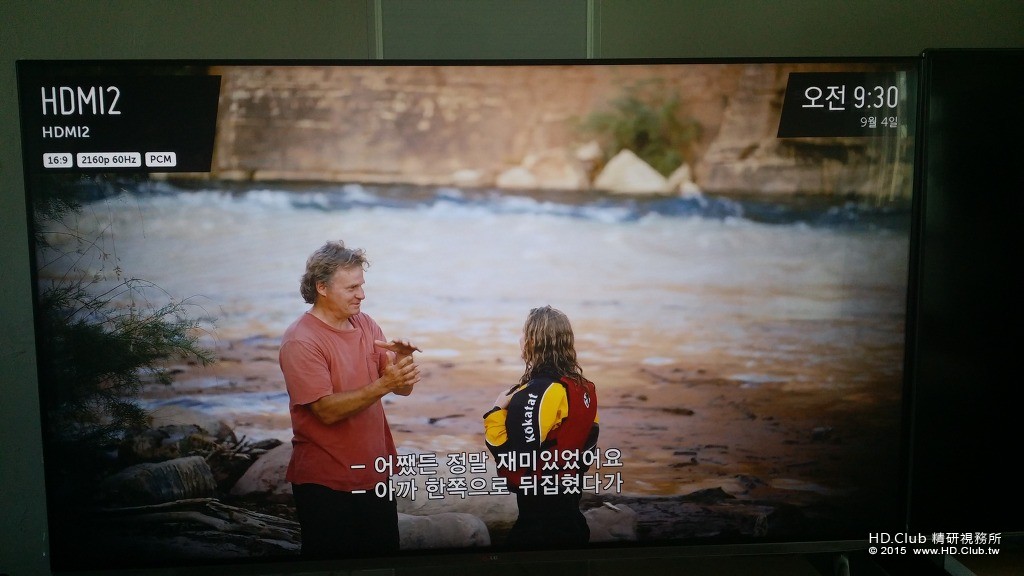

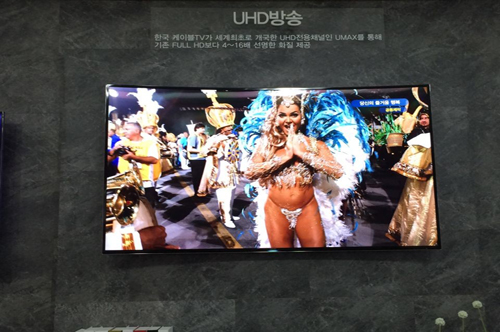

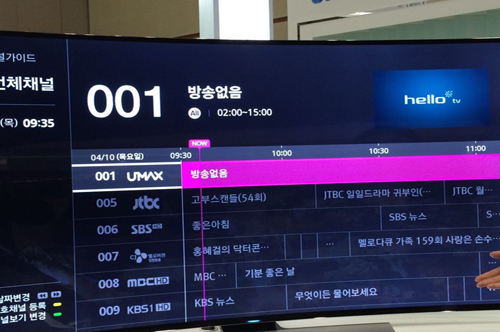

圖片均來自於互聯網:











 樓主| 發表於 2015-8-25 21:10:48 | 顯示全部樓層
本文章最後由 6hzzz 於 2015-8-27 09:32 編輯

4K DVB 最高規格:
  1. 視訊
  2. 識別字                                      : 416 (0x1A0)
  3. 選單ID                                     : 426 (0x1AA)
  4. 格式                                       : HEVC
  5. 格式/相關資訊                                  : High Efficiency Video Coding
  6. 格式類型                                     : Main [email protected]@Main
  7. 編解碼器識別字                                  : 36
  8. 時間長度                                     : 7分 57秒
  9. 流量                                       : 36.5 Mbps
  10. 畫面寬度                                     : 3 840 像素
  11. 畫面高度                                     : 2 160 像素
  12. 顯示長寬比例                                   : 16:9
  13. 影格頻率                                     : 60.000 fps
  14. ColorSpace                               : YUV
  15. ChromaSubsampling                        : 4:2:0
  16. BitDepth/String                          : 10 bits
  17. 位元/(像素*影格)                               : 0.073
  18. 串流大小                                     : 2.03 GiB (94%)
  19. 編碼函式庫                                    : ATEME Titan KFE 3.5.1 (4.5.1.2)
  20. 語系                                       : 韓語 (Korean)
  21. Encryption                               : Encrypted
複製代碼
可以看出是60幀 10BIT 36.5M碼率的HEVC,而且還是BT.2020色域,不過不知為何沒有包含BT.2020標識,軟件無法識別.

由於TS流中未包含BT.2020識別標誌,所以回放時請手動轉換色域.

轉換方法請參看:

MPC-HC+LAV+madVR自動識別轉換BT.2020色域
http://www.hd.club.tw/forum.php?mod=viewthread&tid=195829&fromuid=2263955








回覆 支持 反對

使用道具 舉報


發表於 2015-8-26 12:53:43 | 顯示全部樓層
韓國衝很快, 很敢衝,
是事實,
和台灣廠商競爭,
是事實.
回覆 支持 反對

使用道具 舉報


發表於 2015-8-26 14:06:08 | 顯示全部樓層
10Bit Hevc ......

這樣的競爭希望能夠更快速的推動4k 8k
回覆 支持 反對

使用道具 舉報


發表於 2015-8-27 03:47:34 | 顯示全部樓層
目前手上有SkyUHD,UMAX UHD兩個頻道的原生片段。
整理好之後,將會開放給大家下載。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2015-8-27 09:37:49 | 顯示全部樓層
west 發表於 2015-8-27 03:47
目前手上有SkyUHD,UMAX UHD兩個頻道的原生片段。
整理好之後,將會開放給大家下載。 ...

太好了,把硬盤整理一下,敬侯老大端出大餐,以享饕客.
回覆 支持 反對

使用道具 舉報


發表於 2015-8-27 11:04:41 | 顯示全部樓層
本文章最後由 steroid 於 2015-8-27 11:16 編輯

眼看著韓國高飛, 眼看著大陸衝刺, 我們一個小小的海島不斷陷於內耗, 一個簡單的電視解析度升級拖拖拉拉,虧我們面板產量還是世界第二。產業的升級僅是政治人物的口號。不說什麼,光看這幾年對岸綜藝節目進步的幅度,讓人瞠目結舌。台灣  加油!!
回覆 支持 反對

使用道具 舉報


發表於 2015-9-5 01:22:44 | 顯示全部樓層
你從哪裡看到UHD UMAX是用BT.2020?
http://www.umaxtv.co.kr/main/pro ... re=21&tabtype=0
官網只寫:
4K UHD(3840 x 2160), 60fps, 10bit
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2015-9-6 19:39:46 | 顯示全部樓層
本文章最後由 6hzzz 於 2015-9-15 08:05 編輯
frankiepoon 發表於 2015-9-5 01:22
你從哪裡看到UHD UMAX是用BT.2020?
http://www.umaxtv.co.kr/main/program/programview.html?idx=188&Genre ...

用事實:見二樓
http://www.hd.club.tw/forum.php? ... 191&fromuid=2263955

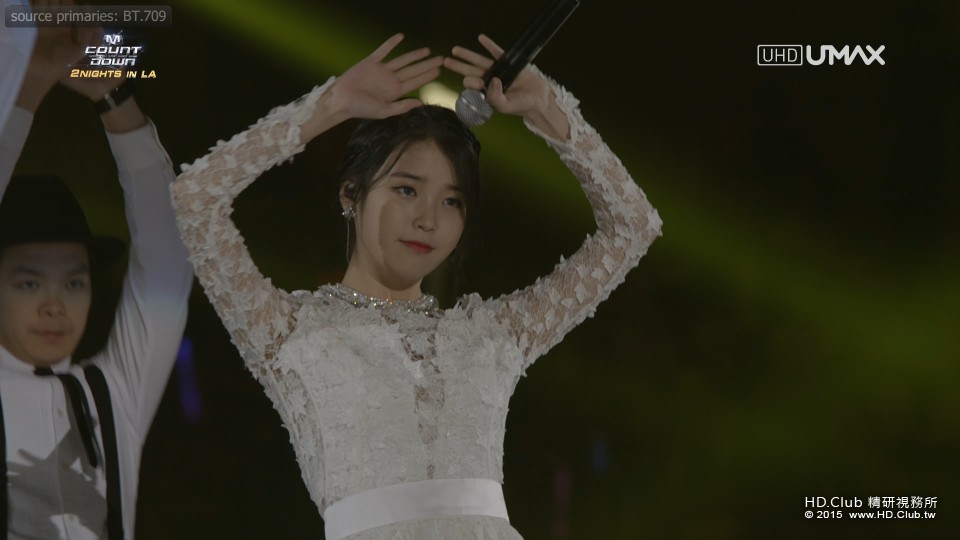

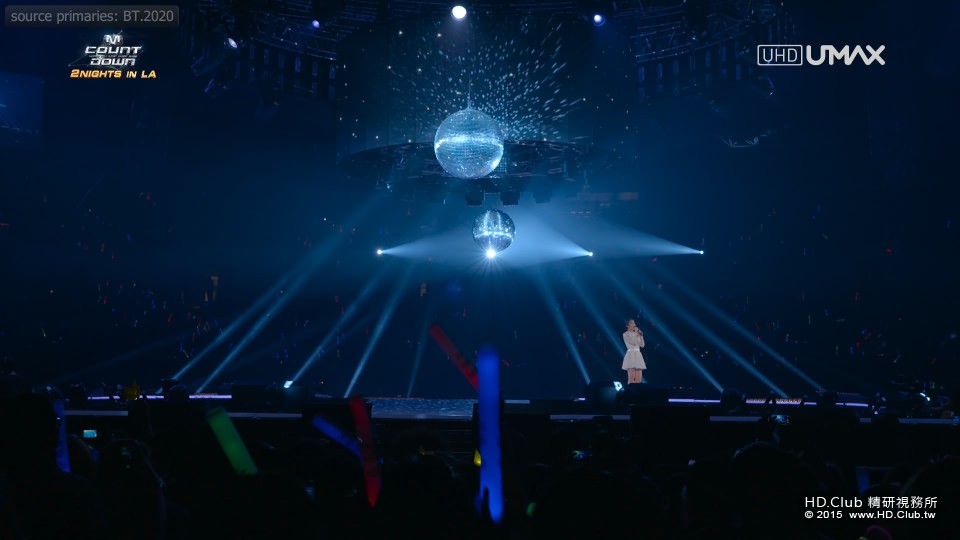

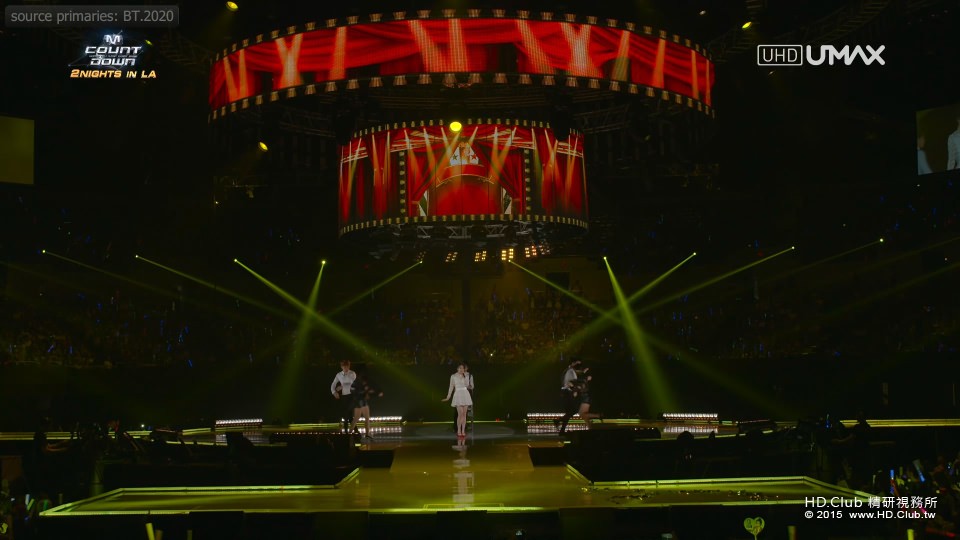

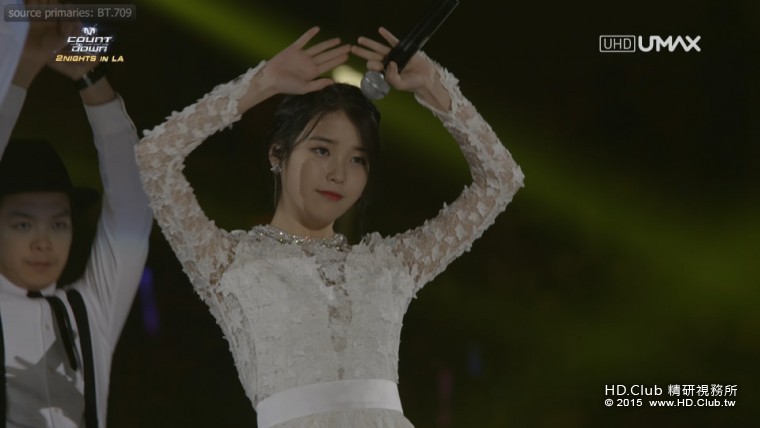

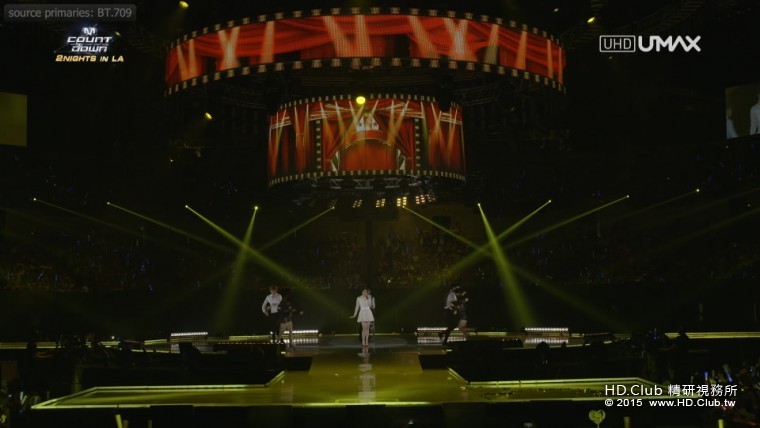

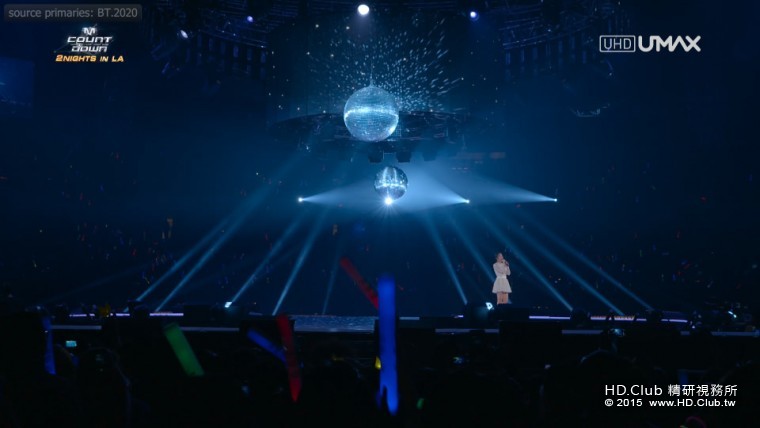

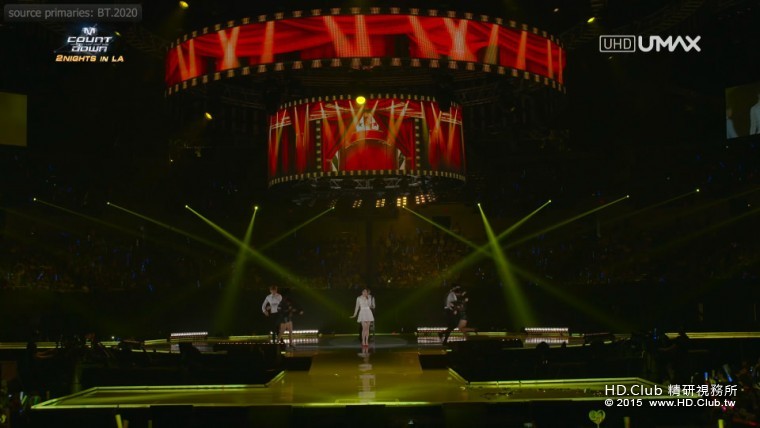

另外,從另一個TS錄製檔(4K UMAX UHD-MCDGIRL - Rainbow Blaxx + AOA + BESTIE + Ladies’ Code TS文檔)
可以看出是BT.709和BT.2020並存的.
回覆 支持 反對

使用道具 舉報


發表於 2015-9-6 20:12:31 | 顯示全部樓層
本文章最後由 frankiepoon 於 2015-9-6 20:30 編輯
6hzzz 發表於 2015-9-6 19:39
用事實:見二樓
http://www.hd.club.tw/forum.php? ... 191&fromuid=2263955

兩個檔我都有, 但都沒有顯示BT.2020, 只是你自己說而已, 官方的宣傳文件(PDF)也沒看到有BT.2020~你那個連結我進不了~
另外AOA那個其實官方有8bit版, 顏色根本是一模一樣的!

LG Demo 8bit


UMAX UHD 10bit






回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2015-9-15 08:09:36 | 顯示全部樓層
frankiepoon 發表於 2015-9-6 20:12
兩個檔我都有, 但都沒有顯示BT.2020, 只是你自己說而已, 官方的宣傳文件(PDF)也沒看到有BT.2020~你那個連 ...

鏈接更新了,可以打開.
回覆 支持 反對

使用道具 舉報


發表於 2015-9-15 12:49:23 | 顯示全部樓層
本文章最後由 KOBSS 於 2015-9-15 13:17 編輯

有些人可能弄錯了 "Color Space, Chroma Subsampling, Bit Depth" 的意思, 取樣色深的不同, 並不會影響 "色域" 喔...
不論是 AVC 還是 HEVC, 記錄是以 YUV 方式取樣, 最終在顯示器上呈現時, 大多數皆會轉回 RGB
因此, 之間有很多地方容易造成誤解.

播放器解碼 (AVC/HEVC 8bit/10bit) -> HDMI (YUV/RGB, Deep Color) -> 顯示器控制晶片 -> 面板 (8bit / 10bit / 12bit)  , 這個途徑當中看到的每一項 bit 數, 都代表不同的意義





以上兩張圖, 您能光從眼睛的視覺上 發現其中的差異嗎?



之前有說過, 直接給電視內建的播放器 播放 BT.2020 的影片應該是最正確的畫面, 原因就是在於
電視內部的控制晶片, 也直接連接面板. 所以 "解碼" 與 "播放" 以及 "最終呈現到面板" , 都是晶片自己本身, 沒有經過外部轉來轉去. 因此不管 BT.709 還是 BT.2020 電視本身都應該知道要怎麼處理.

評分

參與人數 1名聲 +1 收起 理由
餃子 + 1 熱心助人

查看全部評分

回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2015-9-17 09:08:55 | 顯示全部樓層
KOBSS 發表於 2015-9-15 12:49
有些人可能弄錯了 "Color Space, Chroma Subsampling, Bit Depth" 的意思, 取樣色深的不同, 並不會影響 "色 ...

正如版主所說,色深跟色域是兩個不同的概念.以小弟的理解,版主貼圖表達的是色深而不是色域.

小弟的觀點:

對於目前BT.709規範的顯示設備來顯示BT.2020色域的信號源,只會得到灰暗的圖像畫面.(除非HEVC 第2版出臺,也許能自動識別和轉換到BT.709)

對於能覆蓋BT.2020色域的顯示設備,則不管BT.709還是BT.2020色域的信號源都能顯示正常.
回覆 支持 反對

使用道具 舉報


發表於 2015-9-17 09:23:20 | 顯示全部樓層
本文章最後由 KOBSS 於 2015-9-17 10:08 編輯
6hzzz 發表於 2015-9-17 09:08
正如版主所說,色深跟色域是兩個不同的概念.以小弟的理解,版主貼圖表達的是色深而不是色域.

小弟的觀點:


因為我是回復 frankiepoon 站友.
HEVC Main profile 與 Main 10 profile 一般情況下是不容易用肉眼看出來的.

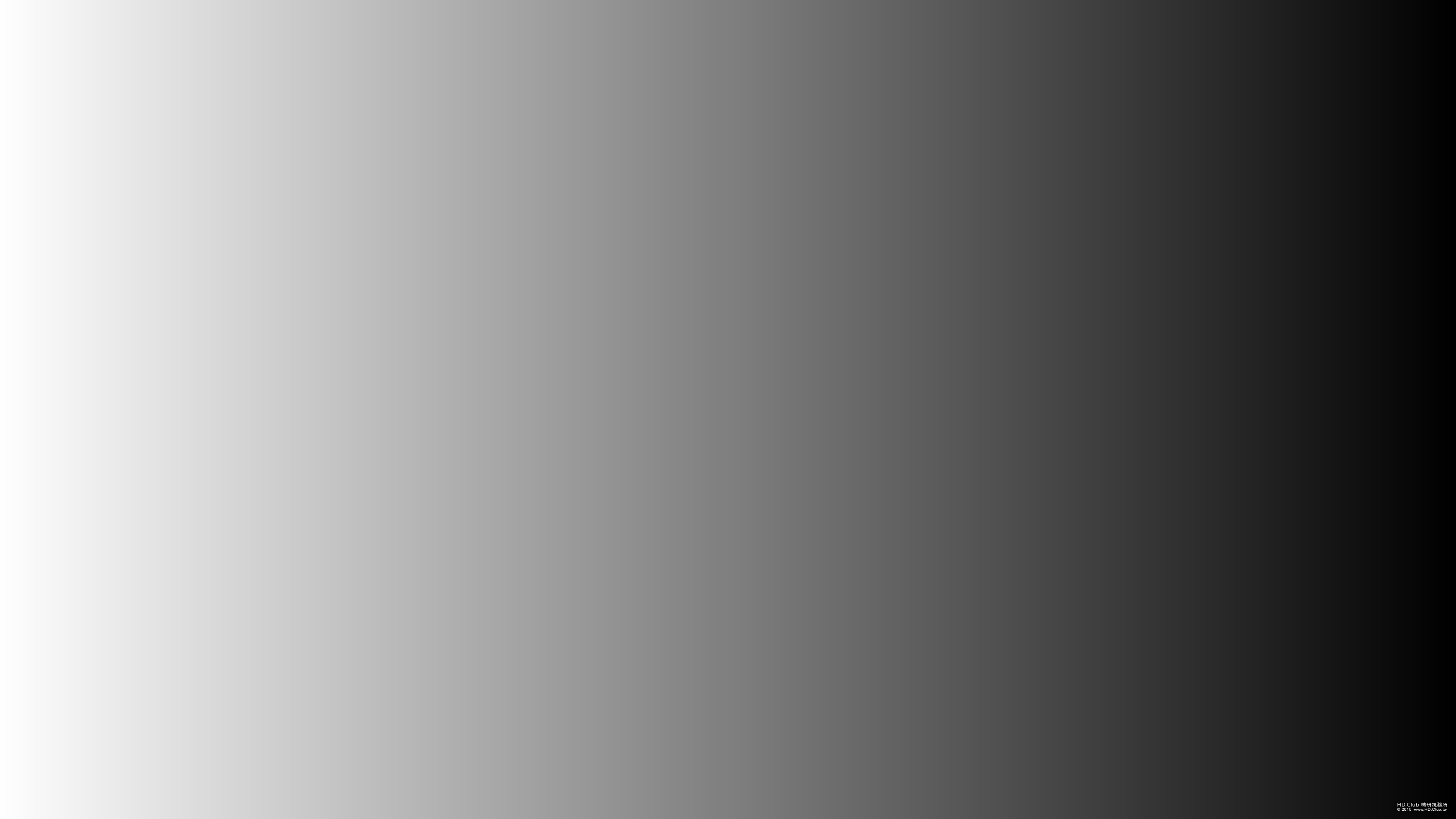

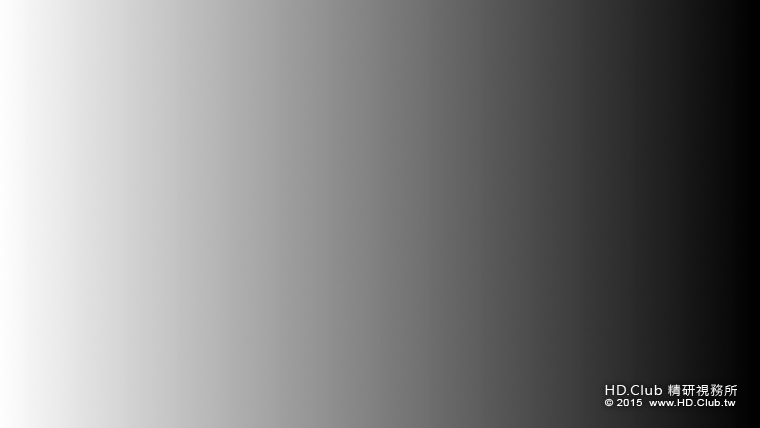

舉例的兩張圖的差異, 一張是從 RGB 全黑 到 RGB 全白 取樣了 240 階, 另外一張則是取樣了 256 階
這邊要說明的觀念是: 取樣不等於色階範圍的呈現.

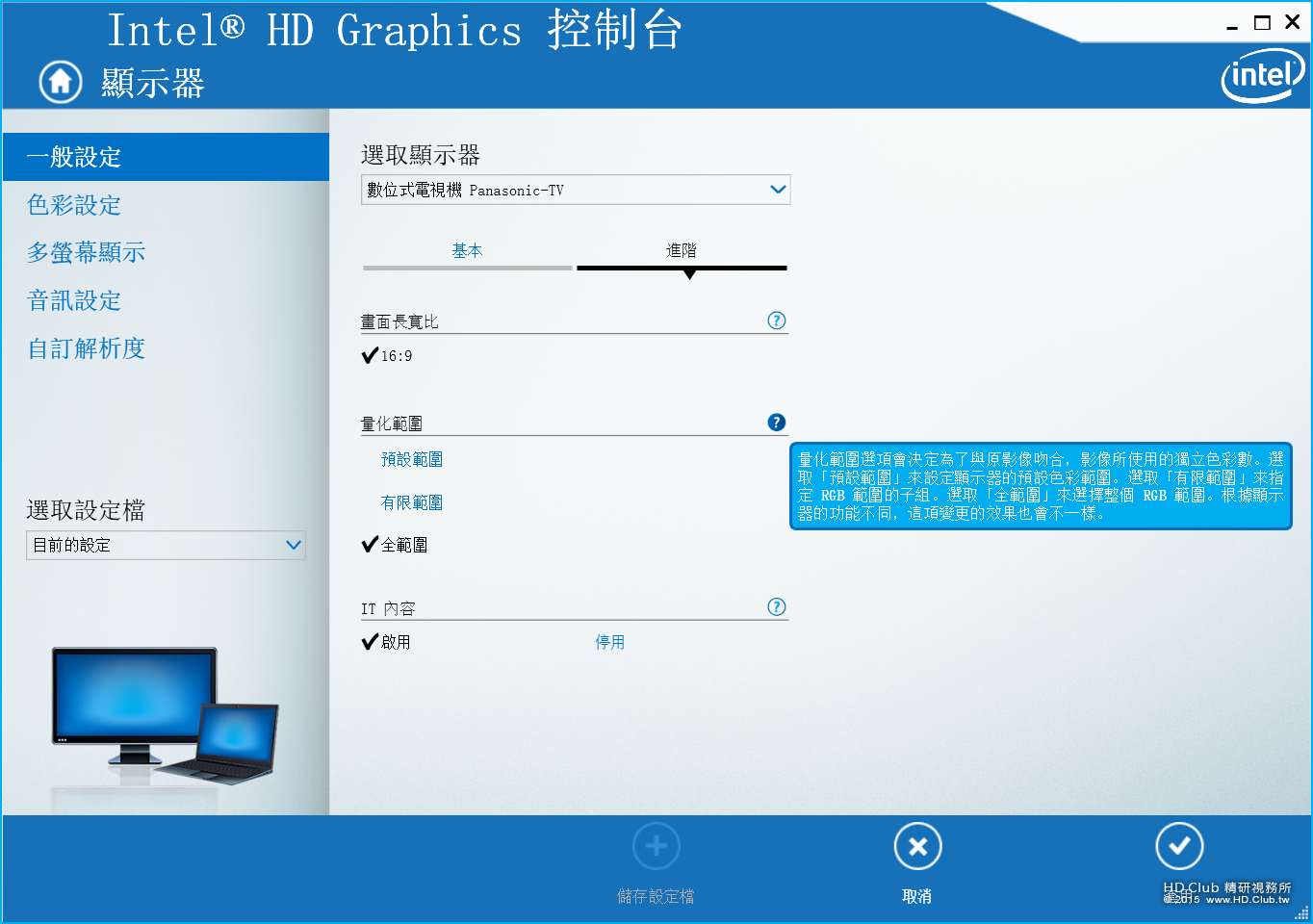

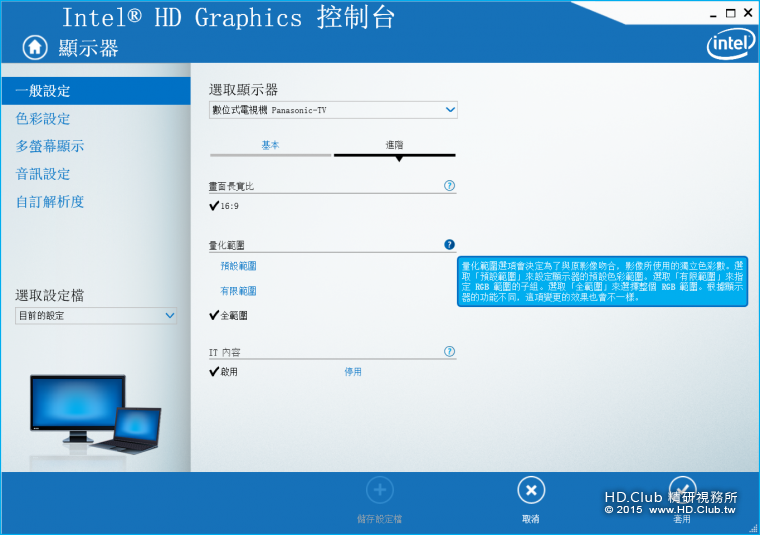

或許有些人聽過 RGB 量化範圍 (或是輸出動態範圍) 區分成  "有限範圍" (16-235) 與 "全範圍" (0-255)
這兩著並不是同樣的東西.

至於 ts 當中沒有 BT.2020 識別, 我猜是因為他們播的某些影片, 並不是 BT.2020 色域. 不過, 既然標準已定為 BT.2020
相信等發展硬體備齊之後, 這個問題應該會慢慢解決.

最後, 如果真的要比較 10bit 差異, 只能透過 電視內建 的播放器, 否則光從 "檔案" 到 "顯示器呈現畫面" 這條途徑,
轉來轉去其實很難看到 "真相" .


P.S. AOA 那段 4K 影片檔案, 以 LG 的版本 (HEVC Main profile) 來看是 BT.2020 的色域沒錯, 雖然它檔案當中沒有宣告, 但是在電視內建的播放器觀看時, 設定在 BT.2020 才是正確的顏色.
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2015-9-17 11:27:57 | 顯示全部樓層
KOBSS 發表於 2015-9-17 09:23
因為我是回復 frankiepoon 站友.
HEVC Main profile 與 Main 10 profile 一般情況下是不容易用肉眼看出 ...

版主這樣的教學,多多益善!
回覆 支持 反對

使用道具 舉報


發表於 2015-9-21 09:33:08 | 顯示全部樓層
KOBSS 發表於 2015-9-17 09:23
因為我是回復 frankiepoon 站友.
HEVC Main profile 與 Main 10 profile 一般情況下是不容易用肉眼看出 ...

原來是這樣, 長知識了, 謝謝!
回覆 支持 反對

使用道具 舉報


發表於 2015-10-4 23:42:25 | 顯示全部樓層
本文章最後由 frankiepoon 於 2015-10-5 01:19 編輯

這裡有一些韓國4K台的Sample TS, 當中有KBS, SBS, MBC試播時的片段:
http://www.realhd.co.kr/xe/news/26689
8bit BT.2020也有出現~
链接:http://pan.baidu.com/s/1uPJAI 密码:4lx5
回覆 支持 反對

使用道具 舉報


發表於 2016-1-12 19:40:05 | 顯示全部樓層
台湾要加紧跟上呀
回覆 支持 反對

使用道具 舉報


發表於 2016-3-31 03:47:41 | 顯示全部樓層
好厲害的樣子~
回覆 支持 反對

使用道具 舉報


發表於 2016-4-3 15:55:40 | 顯示全部樓層
希望台灣能好好加油 別輸給鄰近國家太多~~
