[分享] whydan改裝DIY 的Soekris Discrete Sign Magnitude R-2R DAC

[複製連結]

發表於 2016-4-12 10:44:07 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
本文章最後由 Fred 於 2016-4-12 10:47 編輯

這幾年USB DAC 百家爭鳴 , 但傳統多位元架構並不多見 , 去年小弟朋友whydan跟我說他想DIY一部USB DAC搭配HTPC , 當時我沒有想太多 , 直到他開始在友站PCDVD寫文 ,主架構採用Soekris Discrete Sign Magnitude R-2R DAC 方才引起我的注意

有關多位元R-2R架構的USB DAC (DAM1021)事實上引起不少關注 , Google也有不少相關討論 , 以下連結是我覺得國內討論最詳盡的
http://www.cynicalaudio.com/2015/02/soekris-discrete-sign-magnitude-r-2r-dac.html

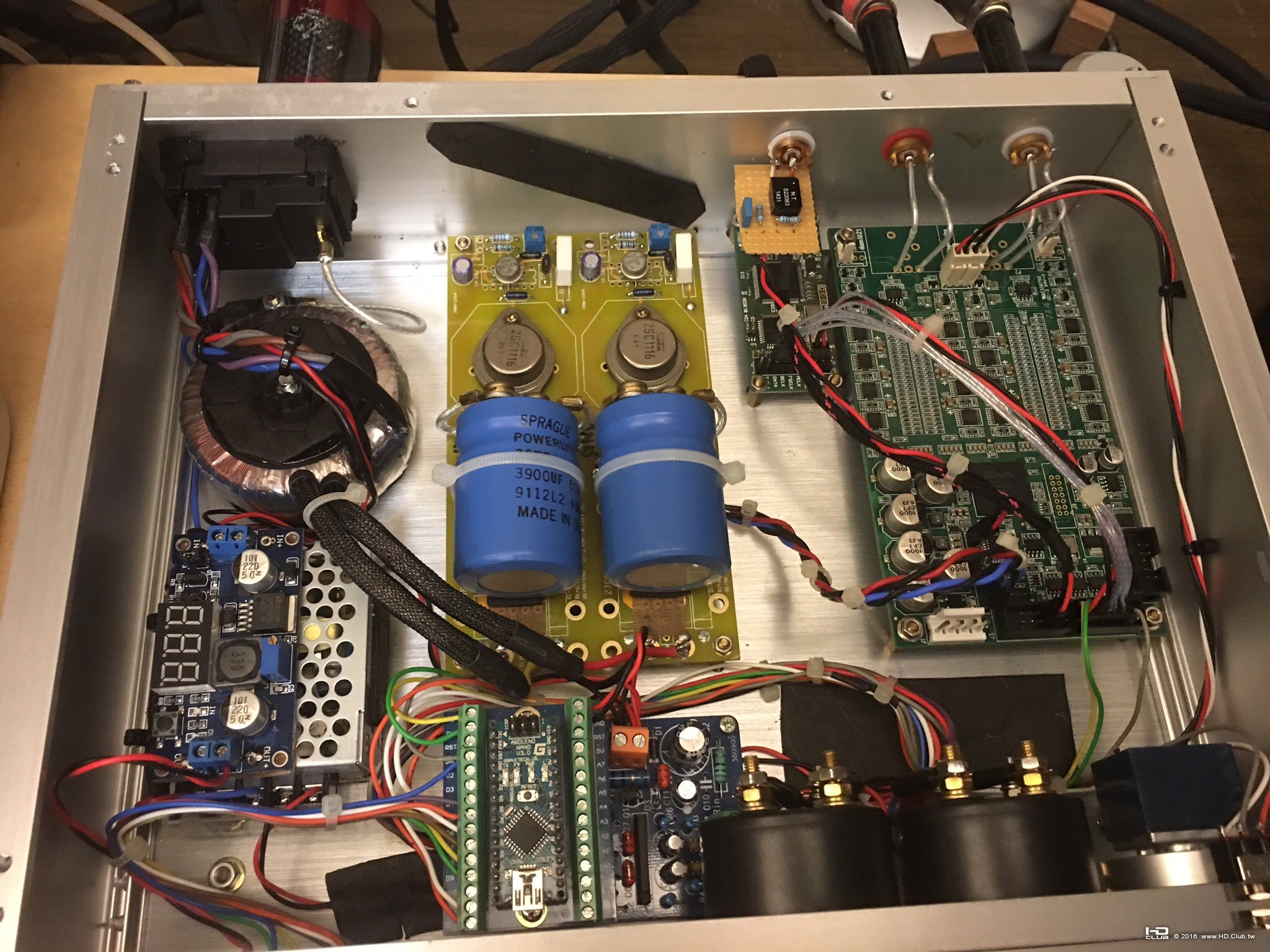

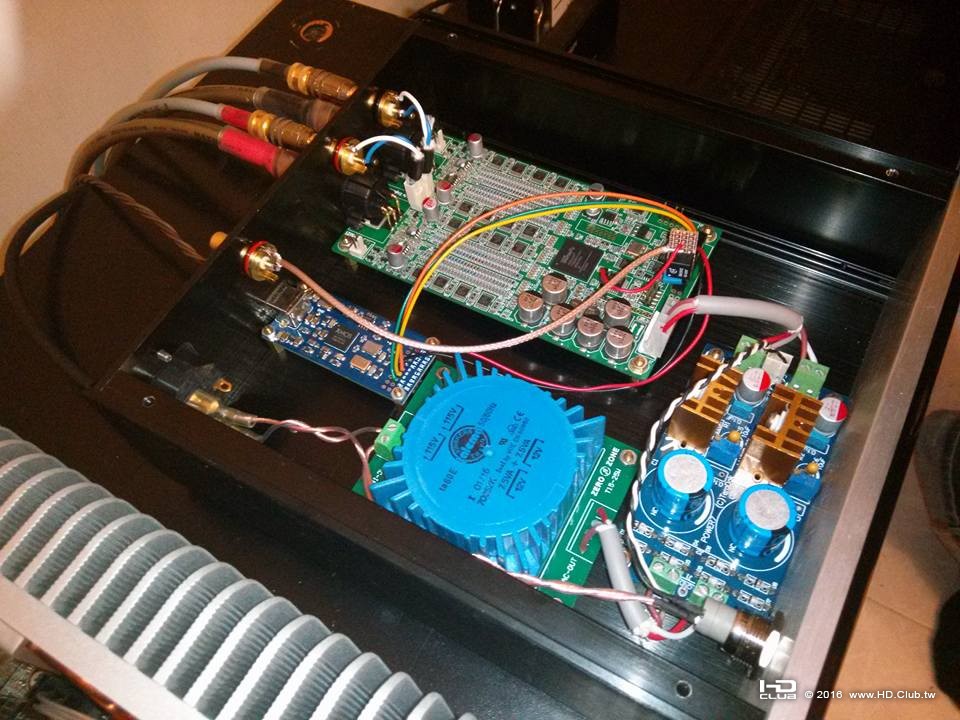

上面這部whydan自行diy仿HIEND名廠MSB,dCS多位元R-2R架構的USB DAC (DAM1021),上週到了寒舍 , 試聽結果解析力佳,音場大, 細節海放我的SONY HAP-Z1ES音樂播放機 , 很讓我心動呀

發表於 2016-6-14 17:52:53 | 顯示全部樓層
soekris R-2R DAC的jitter性能會受限於內建晶片Si514 Clock;換言之,soekris R-2R DAC沒辦法在Slave模式下工作(接受外部高品質時脈訊號),將會大大限制了其性能表現進一步改善

如果少了高品質時脈訊號(賣不到1萬元的soekris R-2R DAC,內建時脈品質好不到哪裡去的)

http://www.diyaudio.com/forums/v ... 50.html#post4117063

Soekris R-2R DAC其實就如同先前曾熱烈討論過的所謂全新架構的Ian's DAC,更簡單一點講就是 FIFO buffer- Reclocker。在FIFO架構下,透過I2S傳輸音樂,時間變得不再重要,因此任何一個訊源接上Soekris R-2R DAC或Ian's DAC將得到相同的聲音水準,結論就是Soekris R-2R DAC是否接受外部裝置的時脈訊號(也就是同步模式)根本沒差別了,唯一能再改善Soekris R-2R DAC,就只有Soekris R-2R DAC使用更好的內部時脈訊號或是用外部時脈訊號直接取代

http://www.diyaudio.com/forums/v ... 57.html#post4135737

現在很多播放軟體就提供了FIFO,DAC又再次提供這個FIFO實質意義不大,因為FIFO確實能完全避開輸入訊號的jitter,但這種架構DAC內部所產生的jitter依然會存在的

Soekris R-2R DAC為了能夠動態地管理Buffer(FIFO),所以他需要使用programmable oscillator,因此無法選用精度更高但固定時脈的時脈晶片,同時除非大幅改動現有FIFO架構,否則將難以大幅度地進行改善,換言之,只能期待Soekris推出下一代產品了

http://www.diyaudio.com/forums/v ... 59.html#post4137296
回覆 支持 反對

使用道具 舉報


發表於 2016-6-18 22:10:17 | 顯示全部樓層
lhm 發表於 2016-6-14 17:52
soekris R-2R DAC的jitter性能會受限於內建晶片Si514 Clock;換言之,soekris R-2R DAC沒辦法在Slave模式下 ...

這可能有點誤會在吧

原本內建的clock等級已經很高了,0.026 ppb,遠比一堆號稱多準但還要拉長長的飛線來的精準的多,原作者也在下面有解釋

播放軟體的FIFO其實不是重點,通過USB走出來到reciever前中間的傳輸過程jitter就會長出來,所以DAC的FIFO才是重點,這也就是這幾年來asyn USB reciever之所以會紅的原因

我覺得考慮到clock真的是多慮了,當然也可以期待他用更好的FPGA來降低自身jitter,同時也能再優化或使用更複雜的FIFO寫法

這片最大的問題在於電源的處理及最後端類比輸出的部分,所以全世界的玩家大都在強化電源這塊
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2016-8-30 10:51:19 | 顯示全部樓層

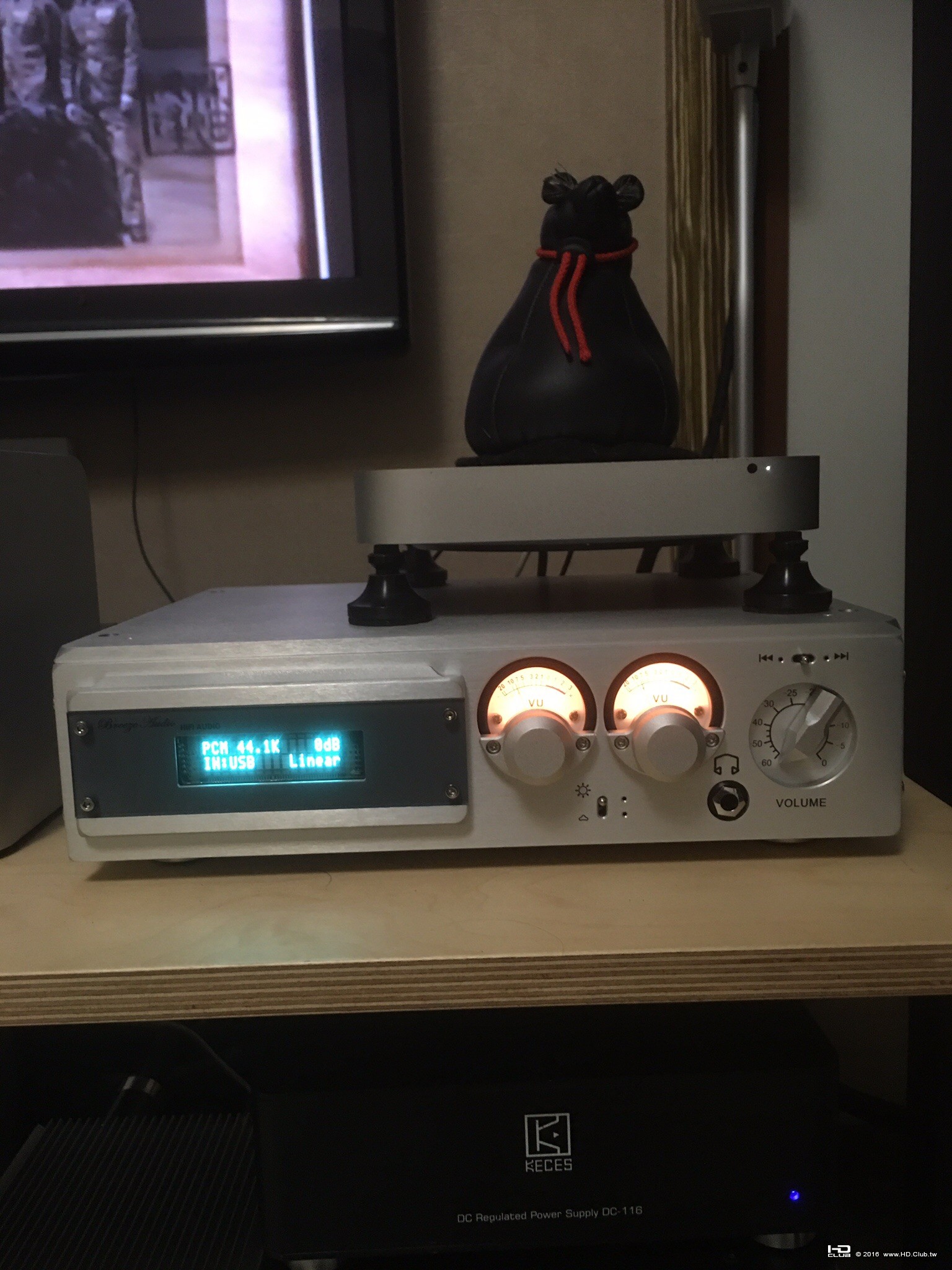

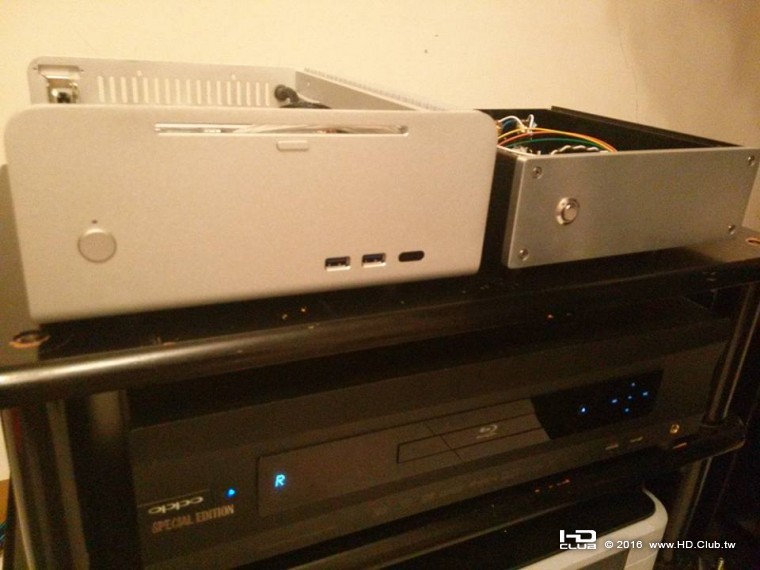

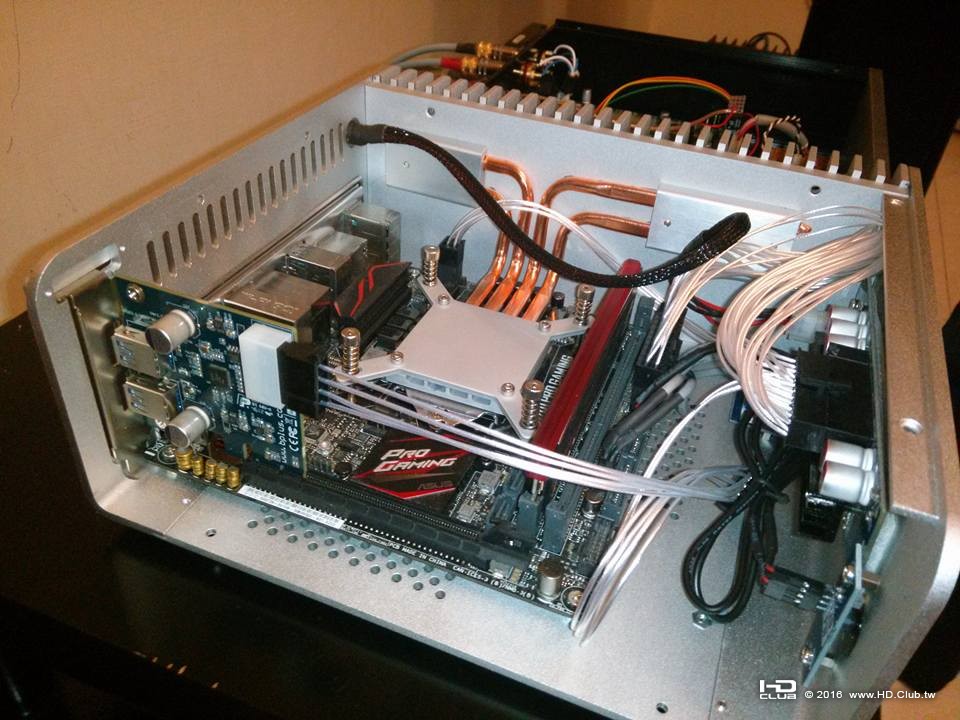

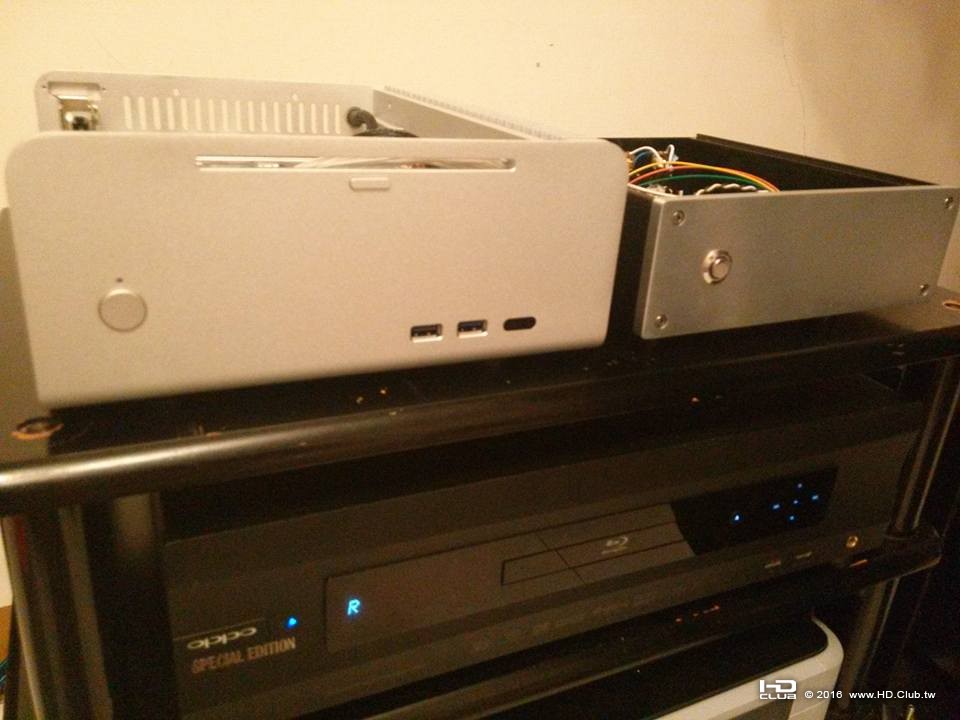

測試whydan兄新組裝全機無風扇的mini Audio pc與new版r2r dac這兩樣新玩意,又渡過一個美好的夜晚

新組裝全機無風扇的mini Audio pc接R2R USB DAC合體 ,這回新的DAC與PC搭配頗具水凖, R2R聲音寬鬆自然,解析也夠,單端優於平衡,音色偏軟, 音樂性佳



回覆 支持 反對

使用道具 舉報


發表於 2016-9-3 12:48:02 | 顯示全部樓層

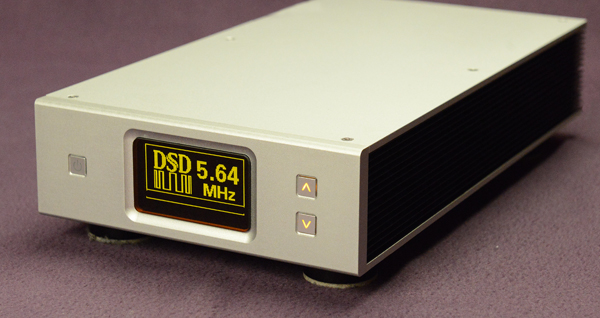

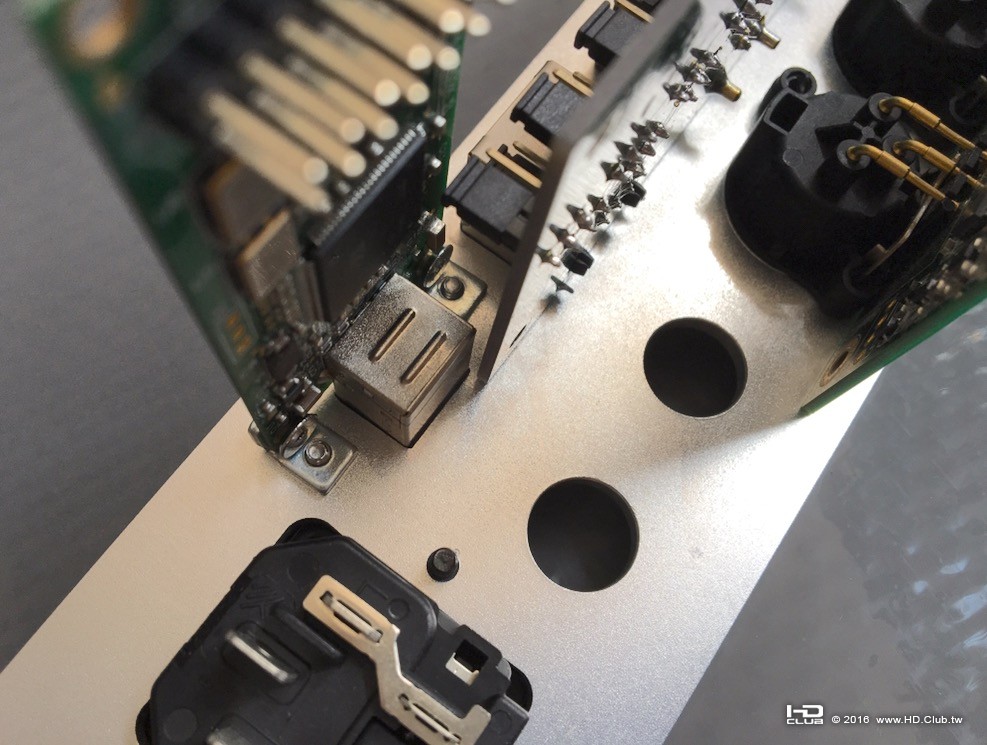

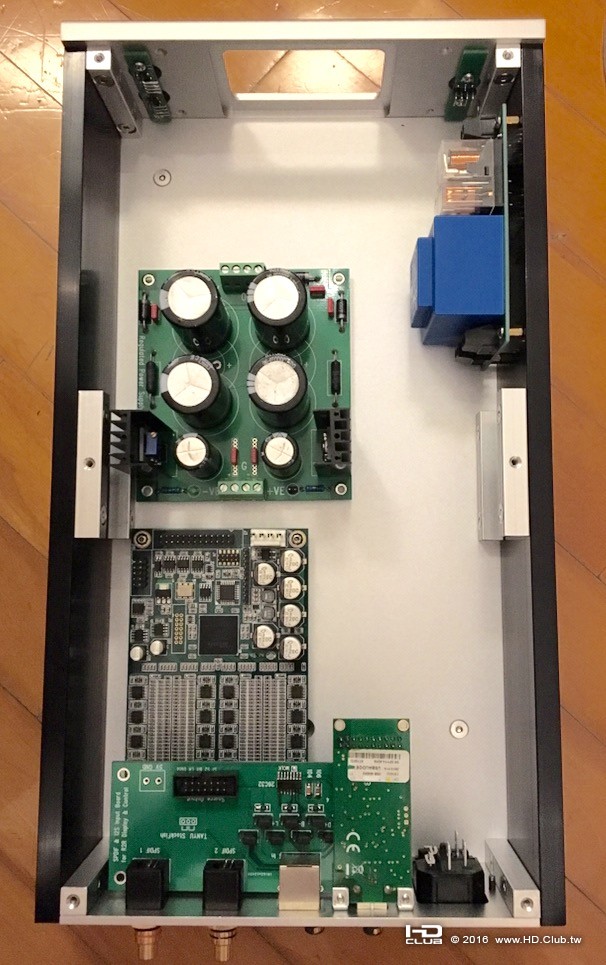

這件 R2R DAC 果然利害,我們這邊就做了個機箱服待他
回覆 支持 反對

使用道具 舉報


發表於 2016-9-5 13:03:40 | 顯示全部樓層
wkw9811 發表於 2016-9-3 12:48
這件 R2R DAC 果然利害,我們這邊就做了個機箱服待他

這位是來自香港的朋友吧?這機殼實在作的很漂亮,可惜台灣買不到
回覆 支持 反對

使用道具 舉報


發表於 2016-9-6 06:00:01 | 顯示全部樓層
whydan 發表於 2016-9-5 13:03
這位是來自香港的朋友吧?這機殼實在作的很漂亮,可惜台灣買不到

對, 我是來自香港的 HD club fans
這個機箱團購時有一位台北的朋友都有買

評分

參與人數 1名聲 +5 收起 理由
west + 5 熱心助人

查看全部評分

回覆 支持 反對

使用道具 舉報


發表於 2016-9-6 16:19:51 | 顯示全部樓層
對岸就有現成的機箱可買了
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2016-9-6 17:51:23 | 顯示全部樓層
paneraiben 兄:

  也是MYAV的paneraiben 兄吧 ,當初我朋友看到你這機殼以為是某hiend廠的機殼
回覆 支持 反對

使用道具 舉報


發表於 2016-9-6 17:57:10 | 顯示全部樓層
對,我帳號都ㄧ樣
回覆 支持 反對

使用道具 舉報


發表於 2016-9-30 00:23:56 | 顯示全部樓層
這套件可以控制音量? 這樣可以當前級輸出嗎?
回覆 支持 反對

使用道具 舉報


發表於 2016-9-30 22:06:28 | 顯示全部樓層
KAGE955 發表於 2016-9-30 00:23
這套件可以控制音量? 這樣可以當前級輸出嗎?

可以,免強只能做數位前級,有三組輸入,但只接受數位訊號
回覆 支持 反對

使用道具 舉報


發表於 2016-9-30 23:38:53 | 顯示全部樓層
paneraiben 發表於 2016-9-30 22:06
可以,免強只能做數位前級,有三組輸入,但只接受數位訊號

也想買一套來玩玩,稍微看過說明,應該是不難兜,比較麻煩大概就是機殼的問題

回覆 支持 反對

使用道具 舉報


發表於 2017-7-31 00:16:38 | 顯示全部樓層
當初玩一玩越來越多人在問能不能下單,真是無心插柳柳澄汁XD

經過長時間的測試跟實驗,The Racket 正式在7/23開始出貨惹QQ

剩下的會繼續生產到滿足目前所有的定單到缺貨為止...希望賣的掉啦XD

在聊開發心得之前,還是再次感謝三位玩家的心得,讓我們能作最後的修改

asdfg0612
odanaga
bigheadpro

大家提出來的每個點都非常重要,銘感五內<(_ _)>

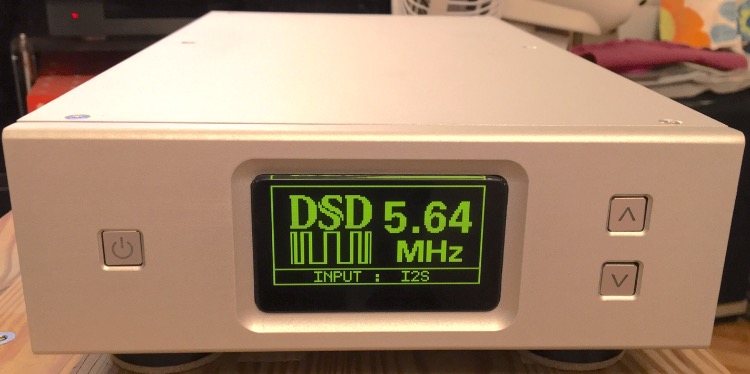

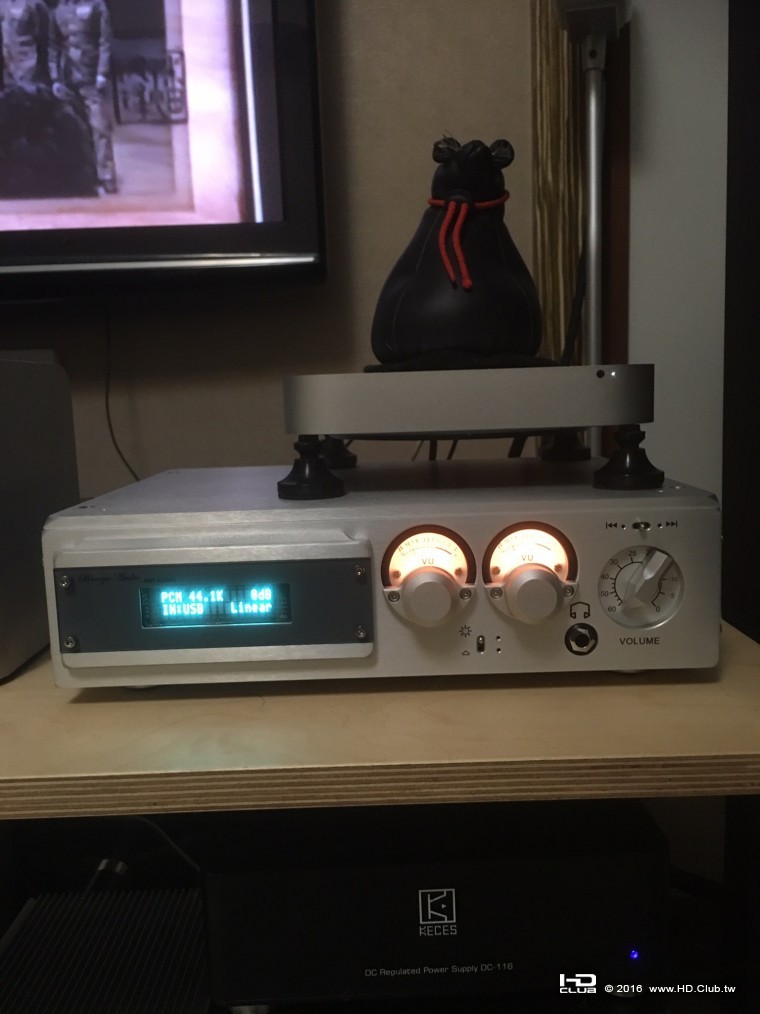

先來看看量產版的面板,換字體改開關亮度質感有再提升QQ


結果背板還是沒改到,被工廠打敗了囧,不過還好不常看到所以沒有影響XD

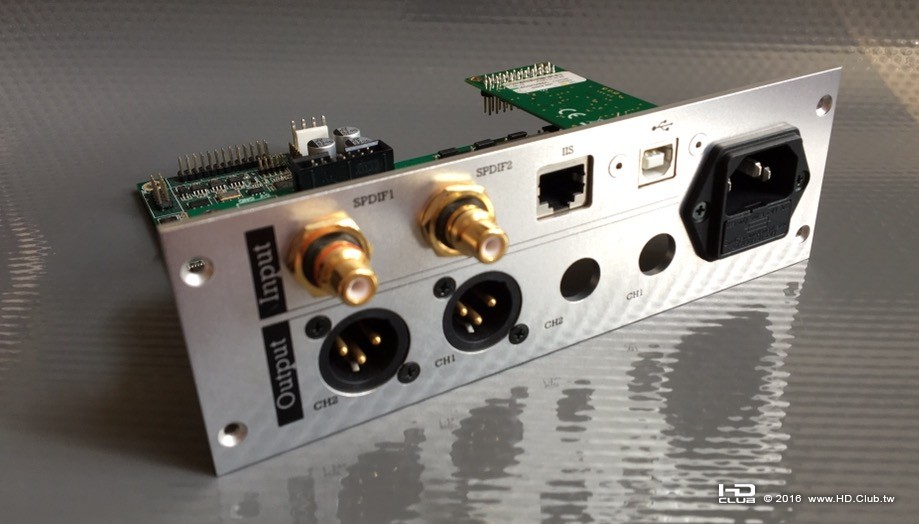

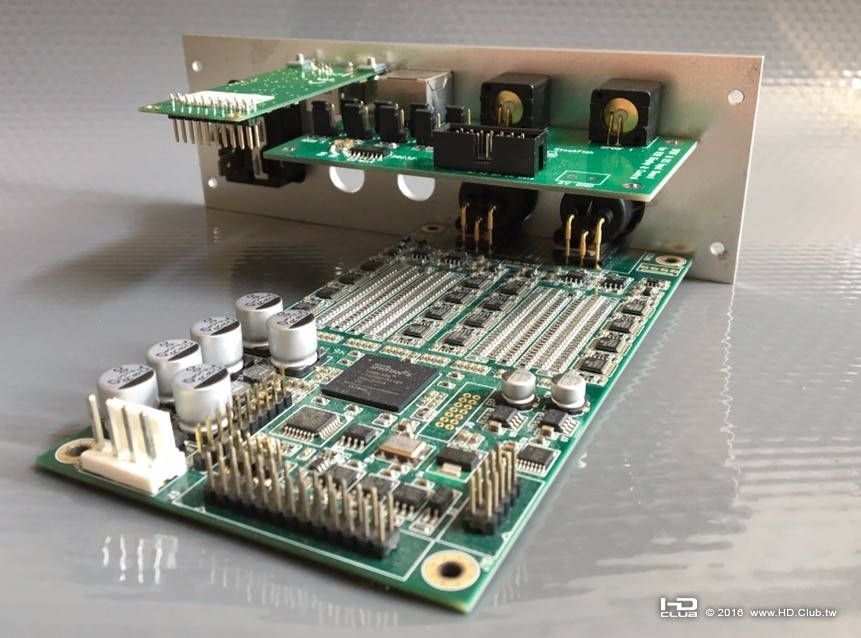

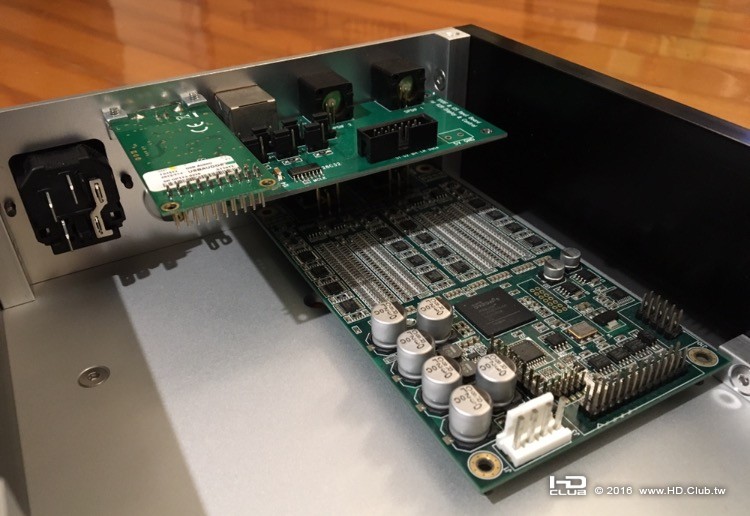

最後定案版的內裝,仔細看某些角度有加上Fabio特調的抑震膠
(參考bigheadpro兄的意見,需要懸空左半邊,所以我們想辦法再抑震試試)

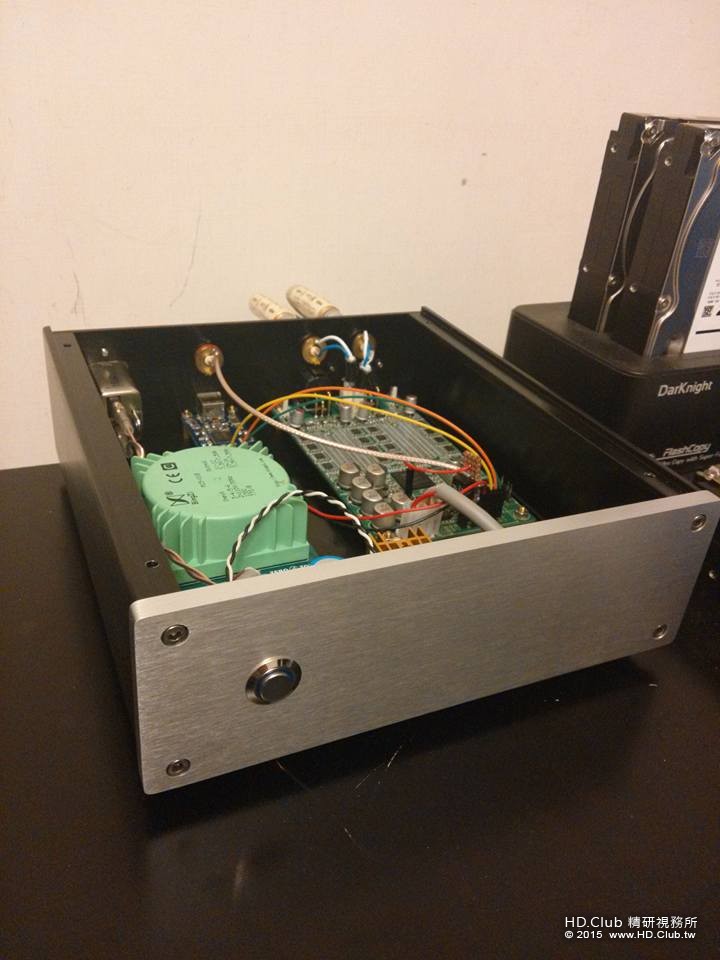

想當初最早的Prototype I長這樣子,電源換了又換,只為了更好QQ


還是要感謝一下vwvwbg兄出手相助,改了又改,新的電源版真的很不錯
是說一次洗這麼多不知道要用到何年何月能用的完 囧


電源版改了又改,更別說最重要的buffer版,來來回回改了不知幾次的

show兩張在開發階段的layout,到最後都是修完所有問題的正式出貨版



量產版要熱機久一點,之前大慨半小時,現在要熱一個小時來完整發揮

新機大慨要run一個禮拜才會漸漸開聲,所以我們決定試聽期給兩個禮拜


當初會想作The Racket純綷就是好玩,因為三不五時被朋友拱說該自己作DAC

另一方面是想試試自己的能耐到哪,在工作久了就想弄弄自己的產品

很多經驗真的是頭洗下去才會了解問題在哪,真的是很寶貴的一課

1021本來就是底子很好的解碼模組,就像各家IC都有自己的特色

就像ES9018細節感很強,WM8741聲音溫潤,接下來就看怎麼設計類比輸出

開發期在參考不少銘機,不過去拜訪人家總是會有系統屬性相容的問題




研究到最後還是決定選保留原始聲音走向的設計,再想辦法強化低頻

其實作產品的時候,有很多都是取捨之間,只能想辦法取得一個平衡

如果為了細節定位感,就會失去耐聽,如果為了音場,就會失去密度

量產前的微調把手上的五片子板作了五種solution一起run,再作決定


最後僅代表WTF的三位成員,感謝大家的支持<(_ _)>
Whydan
Tony
Fabio
