本文章最後由 KOBSS 於 2017-1-4 13:54 編輯
前言
首先感謝遠東環球以及 HD Club 精研視務所 提供體驗機會, 筆者之前並未使用過 OPPO 推出的播放機, 不過 OPPO 的影音水準有口皆碑, 所以相當期待這次搶先體驗機會。
2016 年三月一日, UHD BD 影碟正式發行上市, 拉開了 UHD BD 元年的序幕, 有別於之前 Blu-ray Disc 時代初期有 SONY PS3 幫忙抬轎, 這次 UHD BD 發行之後 SONY Interactive Entertainment 卻一反常態直接表明 PS4 以及新一代的 PS4 Pro 將不會支援 UHD BD 播放. 導致市面上一直缺乏普及的 UHD BD 播放平台...
而 OPPO UDP-203 的出現, 適時填補了這個缺口, 讓混沌不明的 UHD BD 前景出現了一線曙光.
由於 UHD BD 需要許多新的技術相輔相成, 一般人可能對這方面並不是完全清楚了解, 所以本篇測試心得分享將偏向於技術部分, 希望透過筆者的介紹, 讓更多人理解 OPPO UDP-203 優異的表現.
本篇測試報告文長圖多, 載入圖片時間會較長, 請耐心等候.

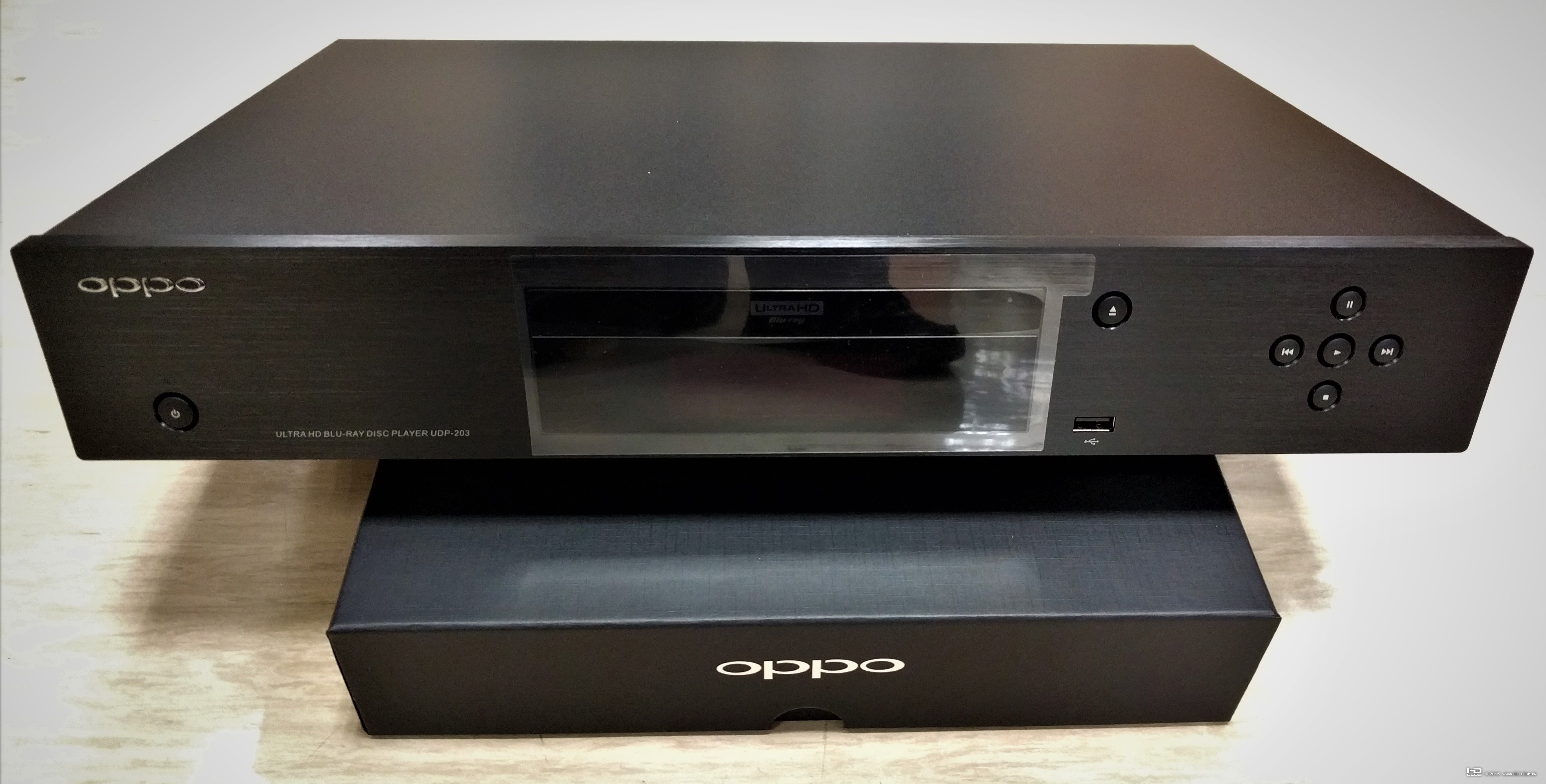

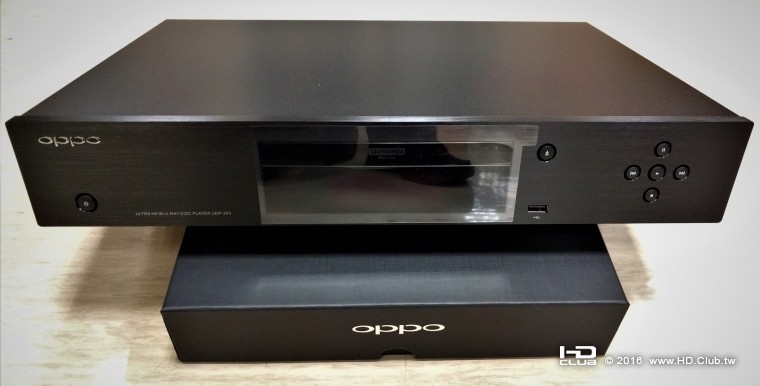

開箱
開箱的部分, 由於其他的心得分享者均有詳細圖文, 所以這部份筆者就不多加以著墨, 但筆者特別要提的是 OPPO UDP-203 在附件當中特別附上了一條通過 HDMI 正式認證單位的 HDMI 連接線

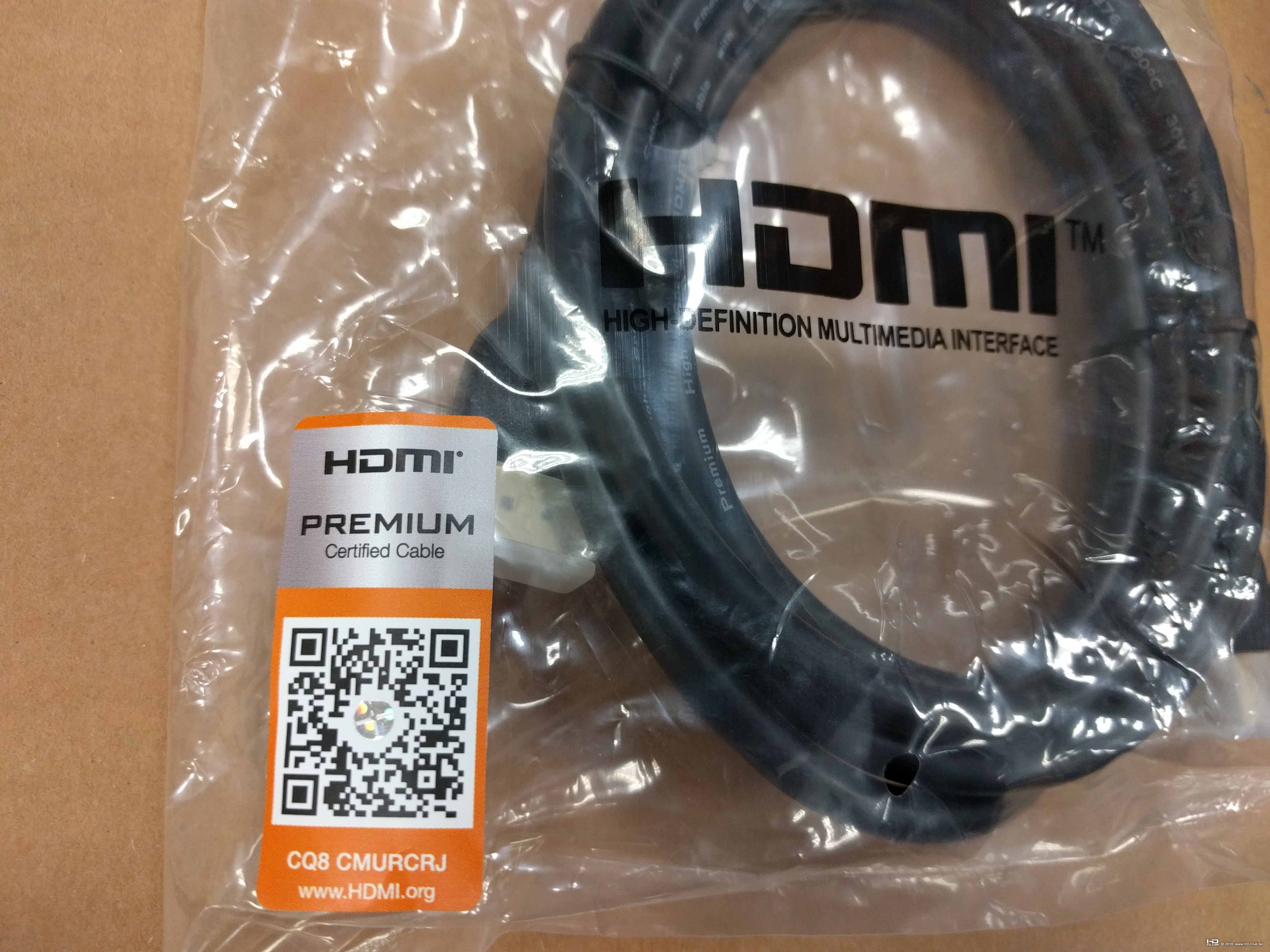

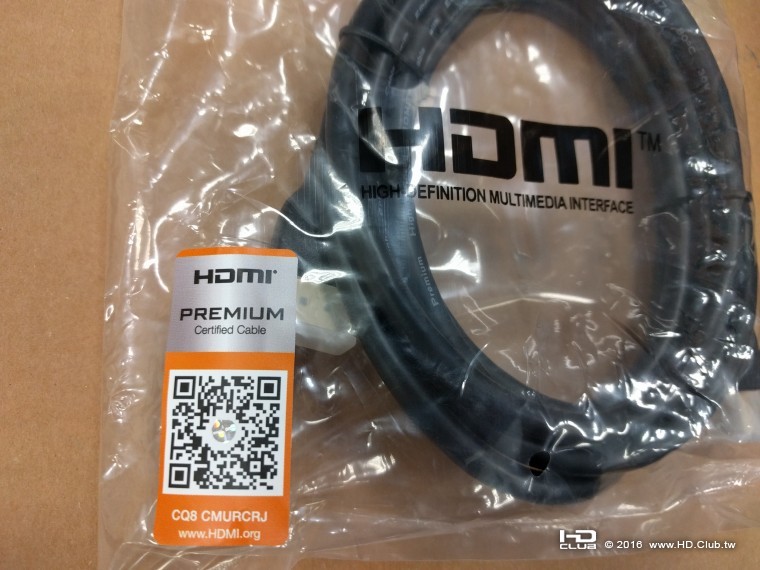

認證過的線材外包裝有 QR code 以及雷射防偽標籤

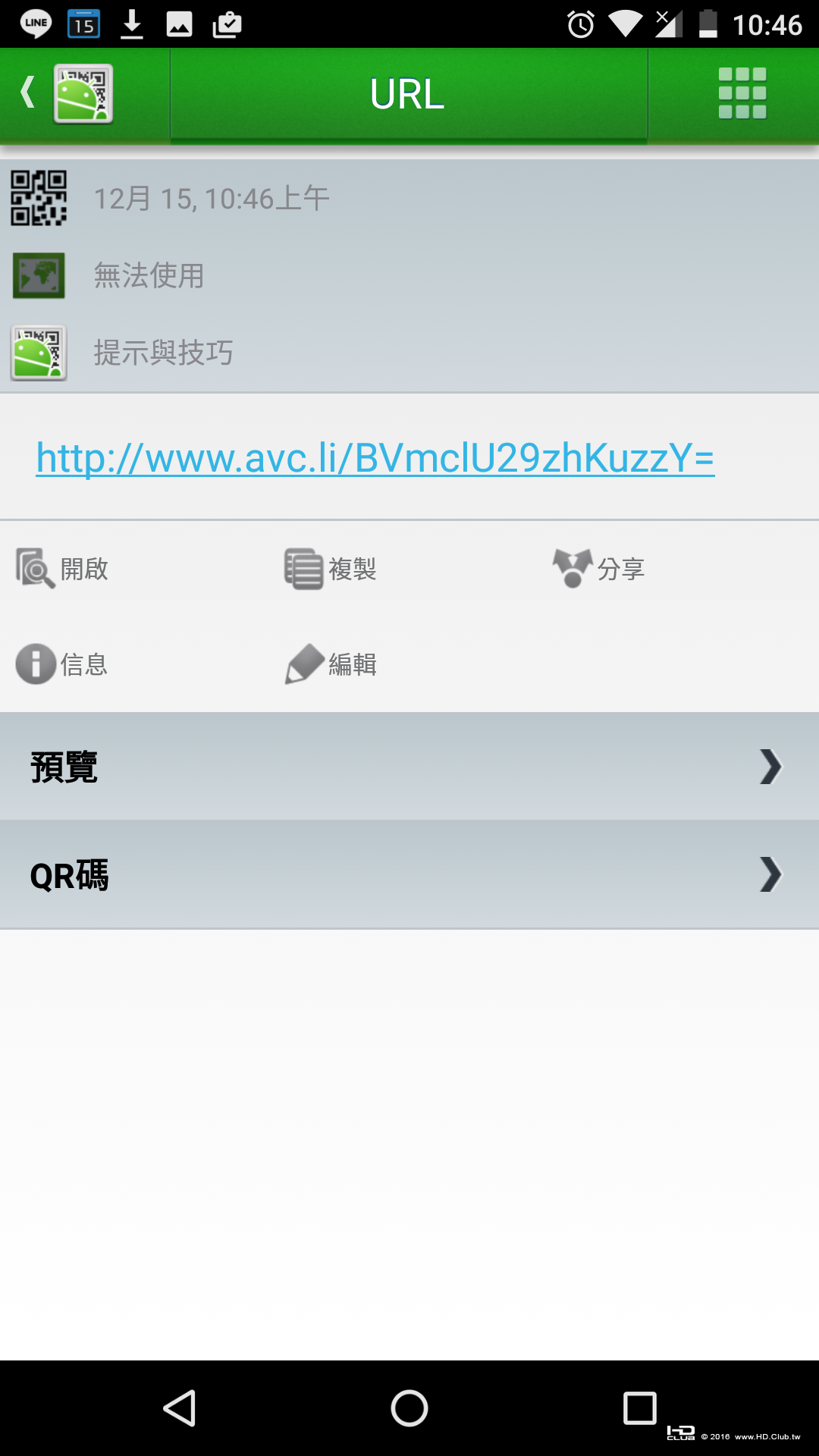

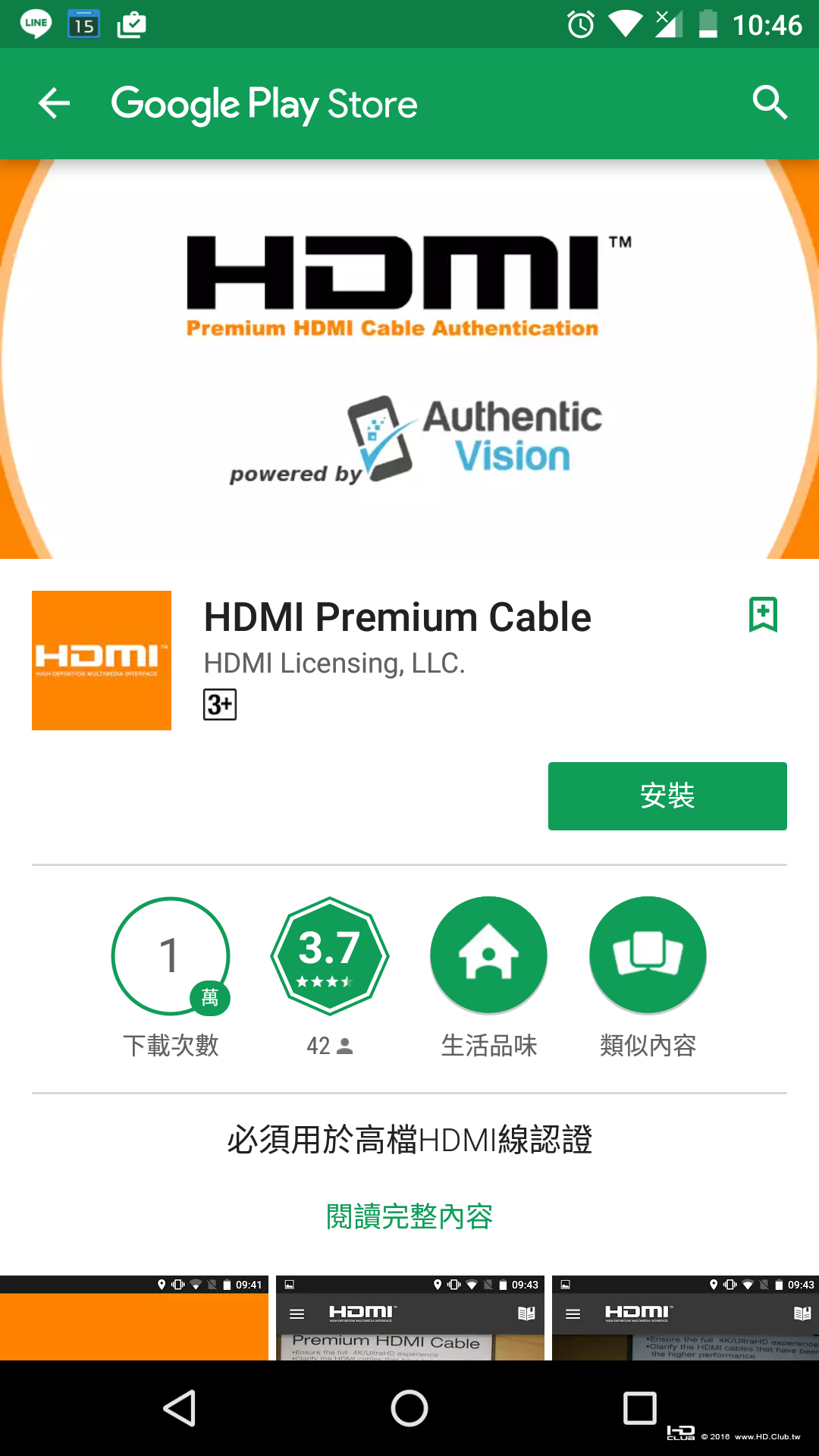

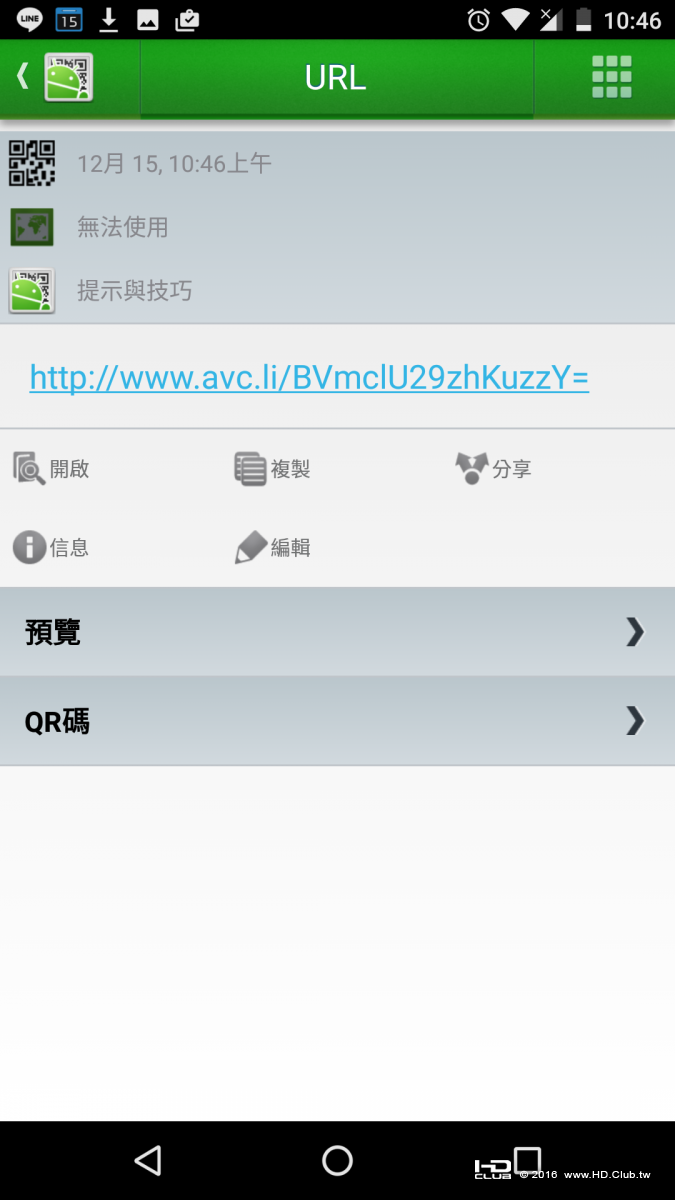

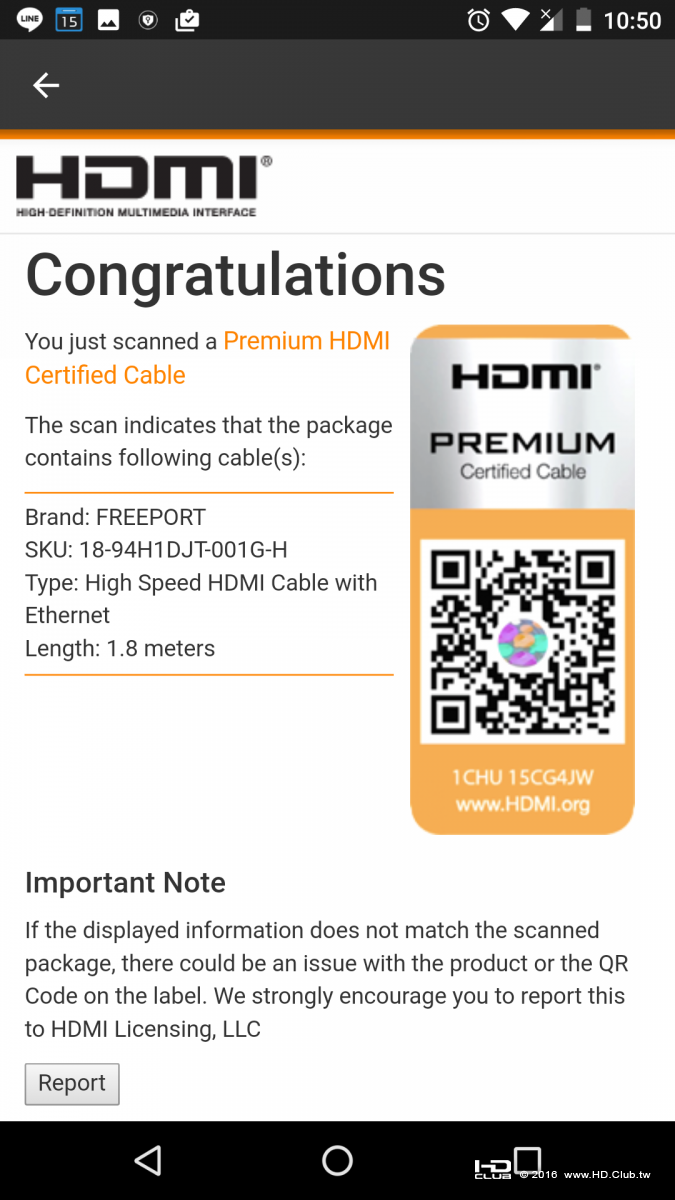

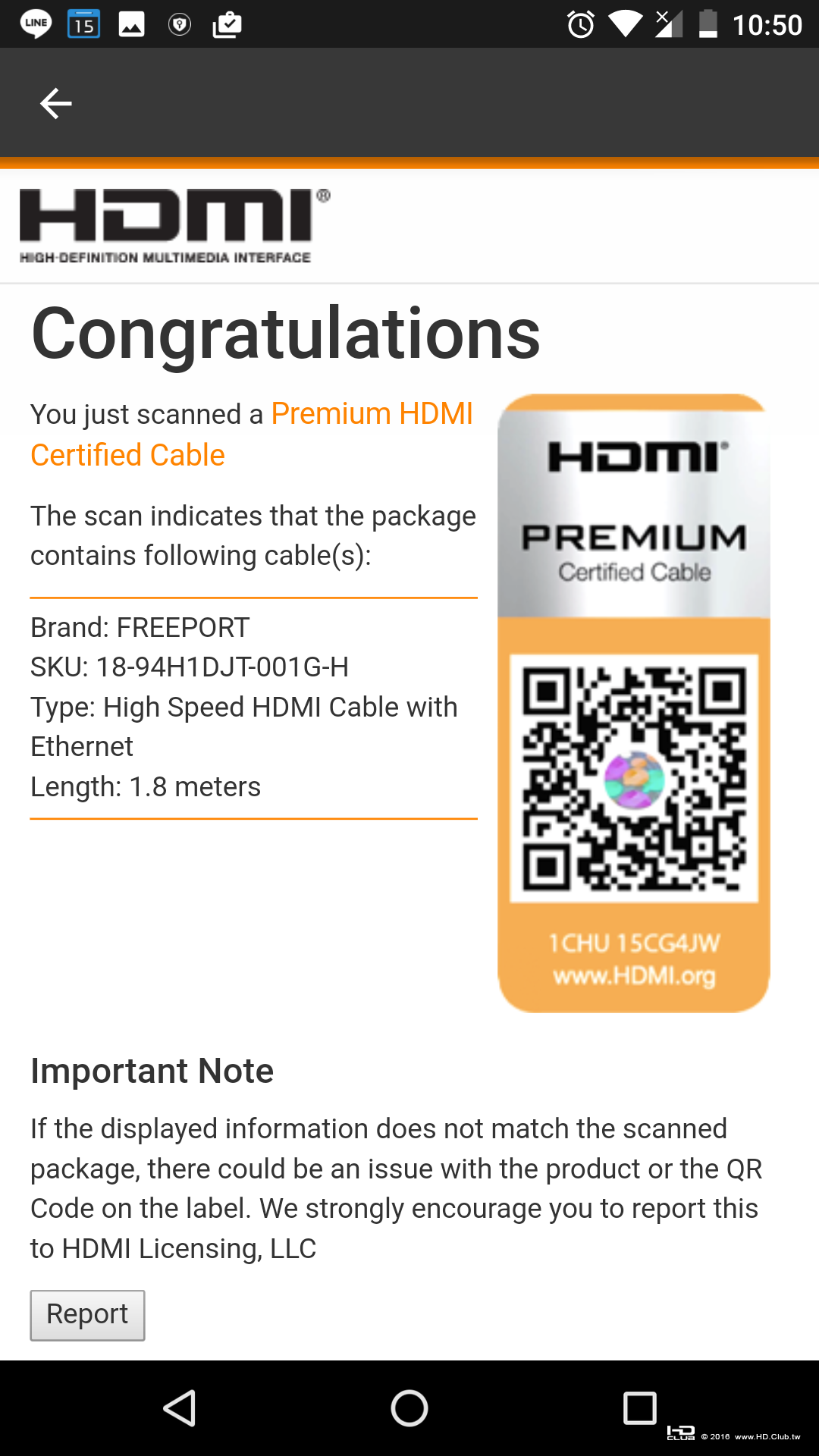

以 智慧型手機/平板, 掃描 QR code 之後, 會引導到所屬的 APP store (iOS or Android) 下載驗證專用 APP
再以 APP 掃描 QR code 之後就可以得知 HDMI 線材的品質.
OPPO UDP-203 所附贈的 HDMI 線材得到 PREMIUM 認證的高級線材, 足以負載最大頻寬, 影音品質有保障.
全功能 HDMI 2.0a 輸出介面
而 OPPO UDP-203 會特地附上一條 HDMI 認證線材, 是因為它具備完整 HDMI 2.0a 的視訊輸出介面, 一般常聽到 HDMI 2.0 介面, 但最後面多了一個 a 有何不同呢? 以下整理了一個簡單的表格, 讓您很快了解同樣是 4K 時代, HDMI 1.4 到 HDMI 2.0b 有什麼不同

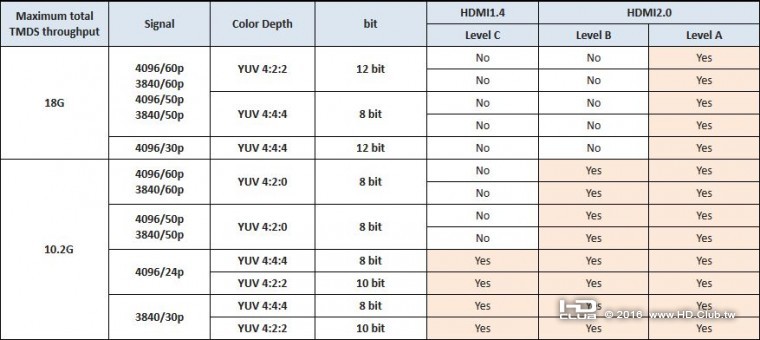

HDMI version | 1.4 | 2.0 | 2.0a | 2.0b | Pixel clock rate | 340MHz | 600MHz | 600MHz | 600MHz | Maximum TMDS throughput | 10.2Gbps | 18Gbps | 18Gbps | 18Gbps | 4K resolution | 4K30p | 4K60p | 4K60p | 4K60p | HDR EOTF | N/A | N/A | HDR10
Dolby Vision | ST 2084 EOTF
CTA-861-G |

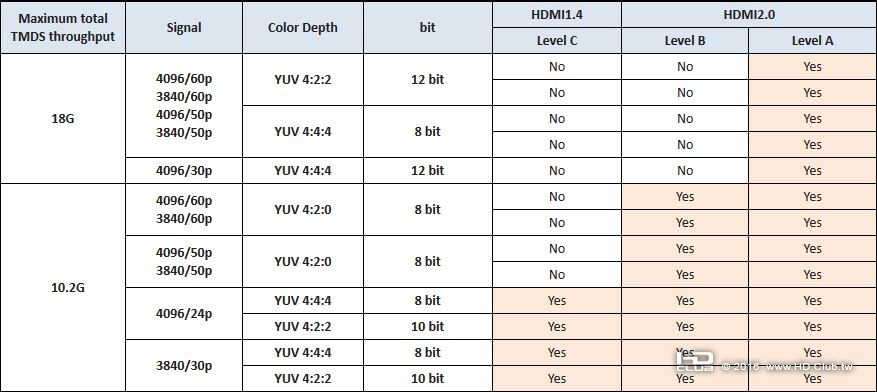

HDMI 2.0 之後整體頻寬提升至 18Gbps, 但是科技的演進都是循序漸進, 一時之間從 10.2Gbps 跳至 18Gbps, 容易形成科技斷層, 所以不少廠商提出了折衷方案, 就是降低 YUV 的取樣比例, 在原有的 10.2Gbps 頻寬下, 達成 4K60p 的顯示. 因此 HDMI 2.0 分成了 level A 與 level B 兩種等級, 請參考下圖.

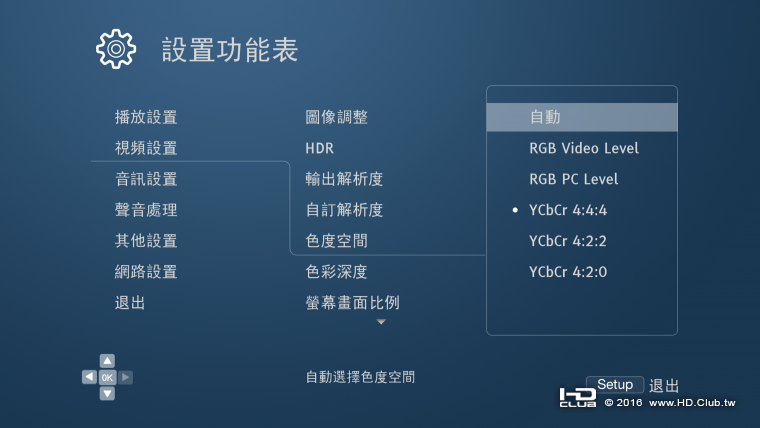

OPPO UDP-203 支援 4K60p YCbCr 4:4:4 完整取樣 8bit 色深, 以及 4K24p YCbCr 4:4:4 完整取樣 12bit 色深, 提供觀賞者完整 HDMI 2.0 不打折扣的影音品質.
順便提供一個線上的數位顯示格式的頻寬計算器, 藉此可以很容易得知影像格式需要的頻寬http://www.extron.com/product/videotools.aspx
4K 電視演進史
想要觀賞 UHD BD 高品質的影音, 光是擁有 OPPO UDP-203 播放機還不夠, 還需要一台 4K 電視或顯示器, 才能讓 UDP-203 發揮所長, 相得益彰! 有鑑於多數人對於 UHD 電視各項規格演進並不熟悉, 筆者特別作了一個簡表, 讓您可以清楚看出 4K 電視漸進式
UHD TV
Generation |
HDMI
Version
| TMDS
Throughput
| 4K
Resolution
| HDCP
Version
| Color
Space
| HDR
| 1st
| 1.4
| 10.2Gpbs
| 4K30p
| 1.4
| BT.709
| N/A
| 2nd
| 2.0
| 10.2Gbps
| 4K60p (4:2:0)
| 2.2
| BT.709
| N/A
| 3rd
| 2.0
| 18Gbps
| 4K60p (4:4:4)
| 2.2
| BT.2020
| N/A
| 4th
| 2.0a
| 18Gbps
| 4K60p (4:4:4)
| 2.2
| BT.2020
| HDR10
(Dolby Vision) | 5th
| 2.0b
| 18Gbps
| 4K60p (4:4:4)
| 2.2
| BT.2020
| HDR10
Dolby Vision
HLG
|
* 底下每個廠牌型號都是一篇精研的測試報告, 有興趣的朋友可以點閱參考
第一代的 4K 電視代表如:
SONY 84X9000 55X9000A LG 65LA970T
第二代的 4K 電視代表如:
SONY 65X9000B LG 49UB850T InFocus FT-60CA601
第三代的 4K 電視代表如:
Panasonic 50CX600W Samsung 55HU9000W
第四代的 4K 電視代表如:
SONY 65X9300D Samsung 65KS9000
由上可知, 精研測過多少 4K 電視…
基本上, OPPO UDP-203 可支援所有的 4K 電視, 也可相容原有的 Full HD 電視. 但是如果要得到最佳的影音效果, 建議使用者至少也要具備 第三代的 4K 電視, 原因筆者後面會說明.
測試設備
筆者目前擁有的 4K 顯示器如下:
Samsung U28D590 (第一代)
LG 49UB850T (第二代)
InFocus TF-50IA601 (第二代)
Panasonic 40CX600W (第三代)
SONY 49X7000D (第四代)
搭配測試的環繞擴大機為 SONY STR-DN840
測試使用的媒體
UHD BD
由上而下, 由左至右, 分別是:
(SONY 影業) 魔王迷宮, 天使與魔鬼, 達文西密碼

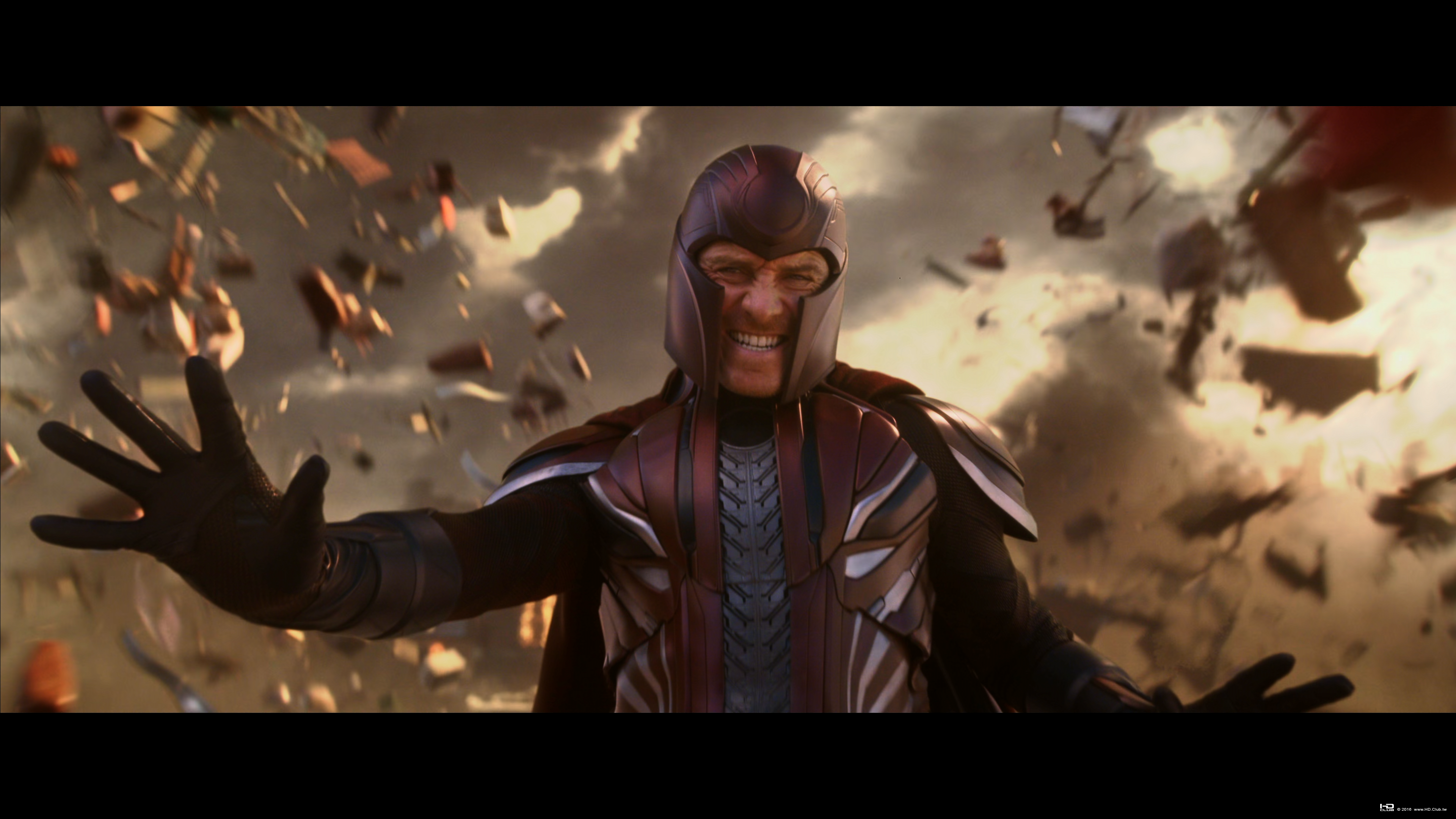

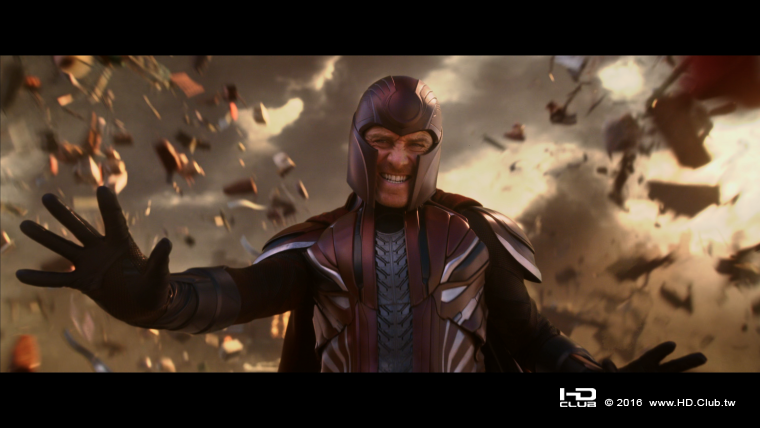

(20世紀福斯) 魔詭, X戰警: 天啟, ID4 星際重生, 死侍

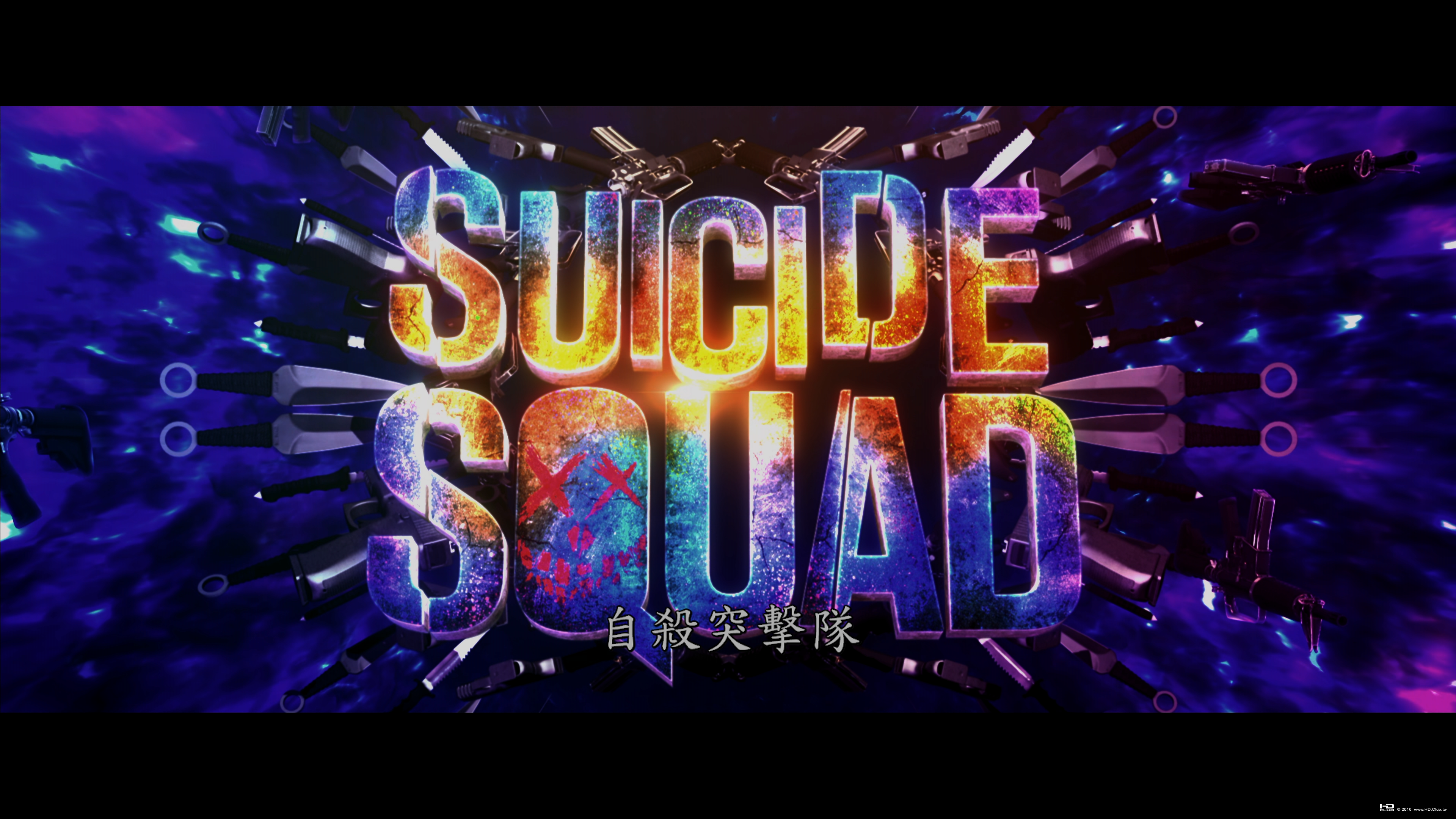

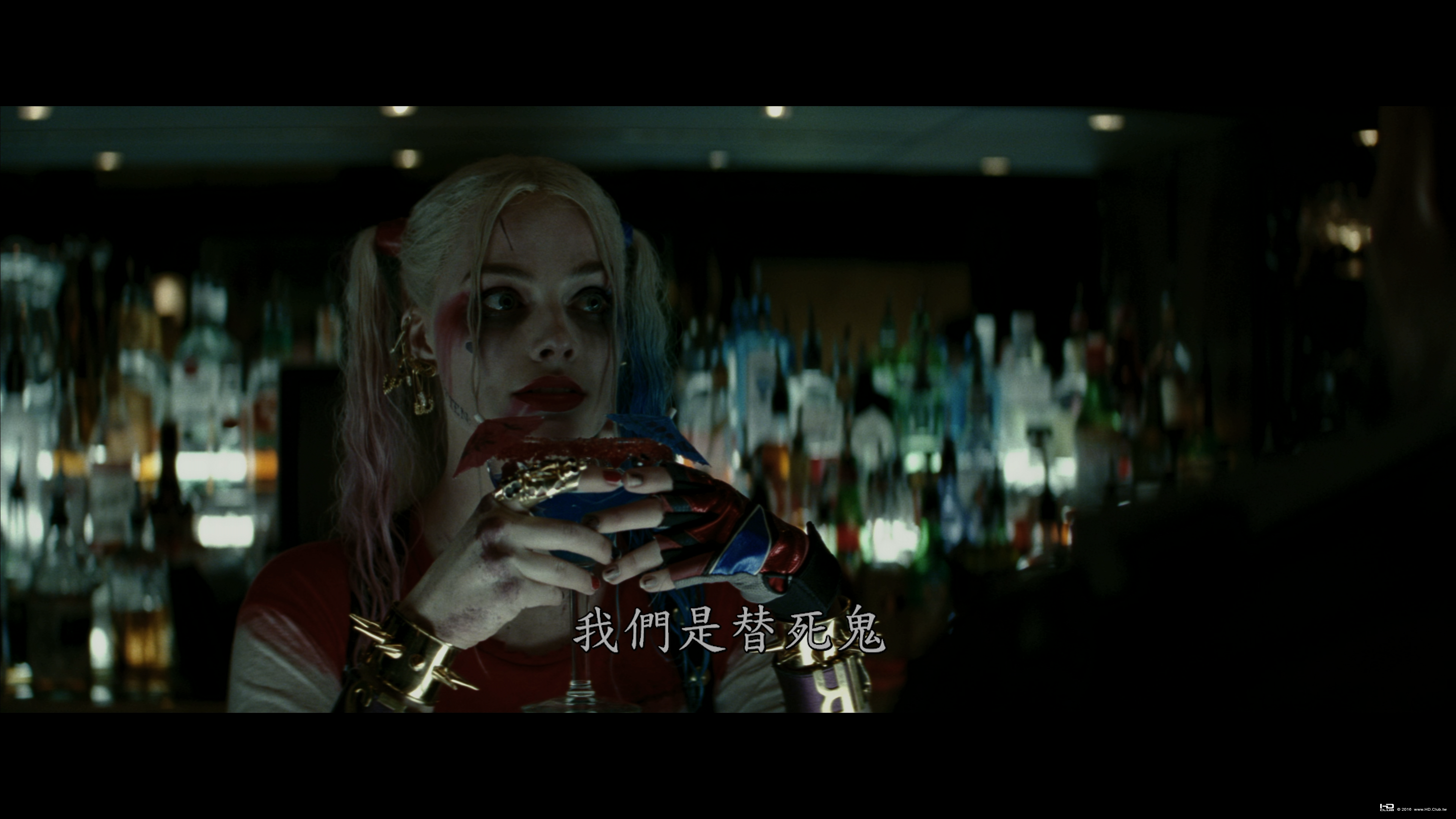

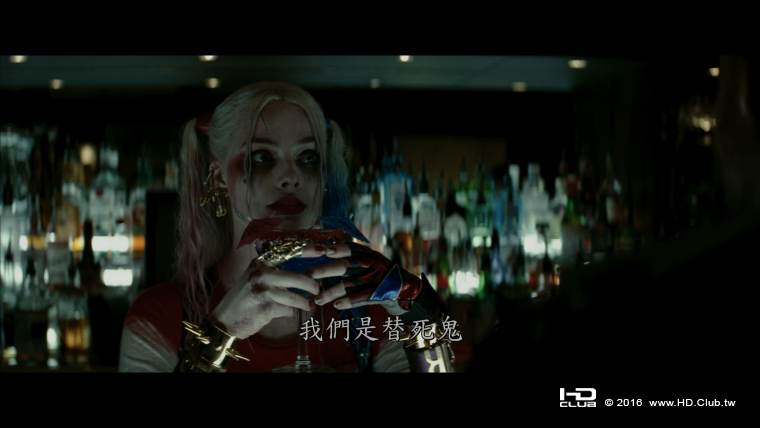

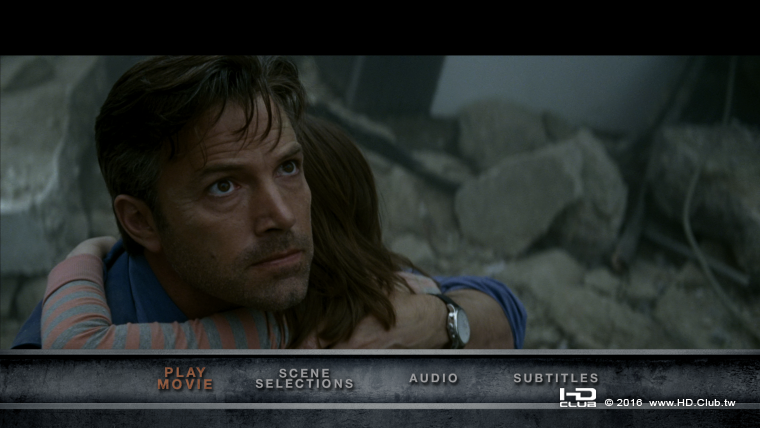

(華納兄弟) 樂高玩電影, 蝙蝠俠對超人, 自殺突擊隊
演唱會 BD
二姊江蕙全輯, 蔡琴: 不了情, 張信哲: 還愛光年
音樂暨音效 BD
2016 dts Demo Disc, 張學友: 醒著做夢 (BD Audio)
SACD
王若琳 Start From Here, 為愛做的一切, 大人故事書, 午夜劇院, LINN RECORDS - The Super Audio Surround Collection Volume 2

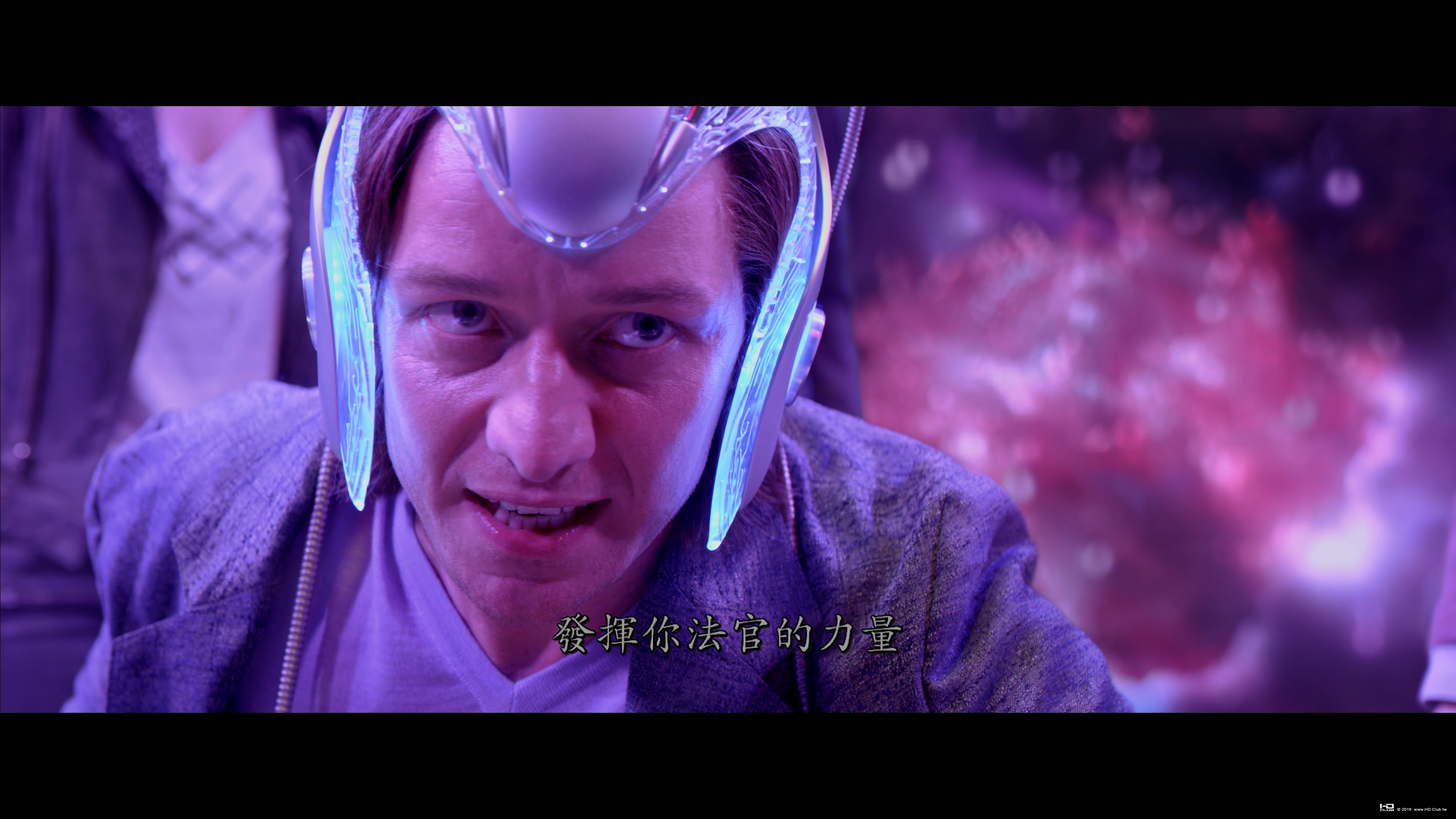

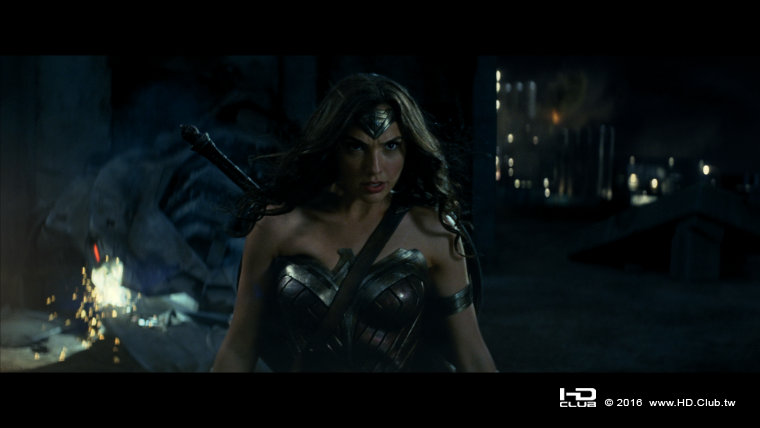

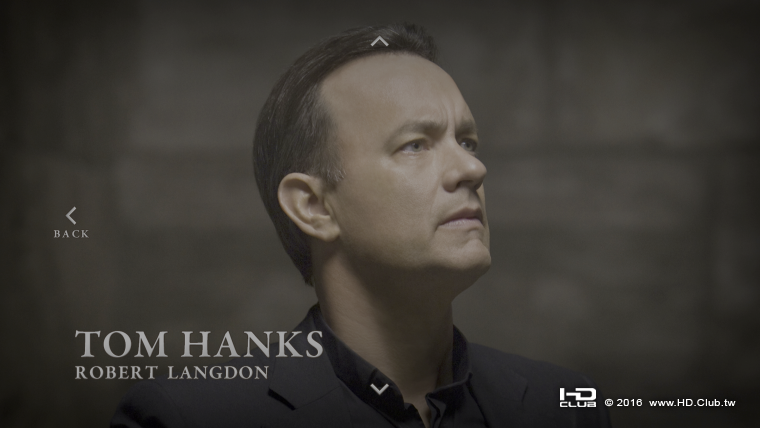

* 以下所有的畫面, 皆以 HDMI 擷取卡, 實際擷取 OPPO UDP-203 HDMI 輸出而來
開機

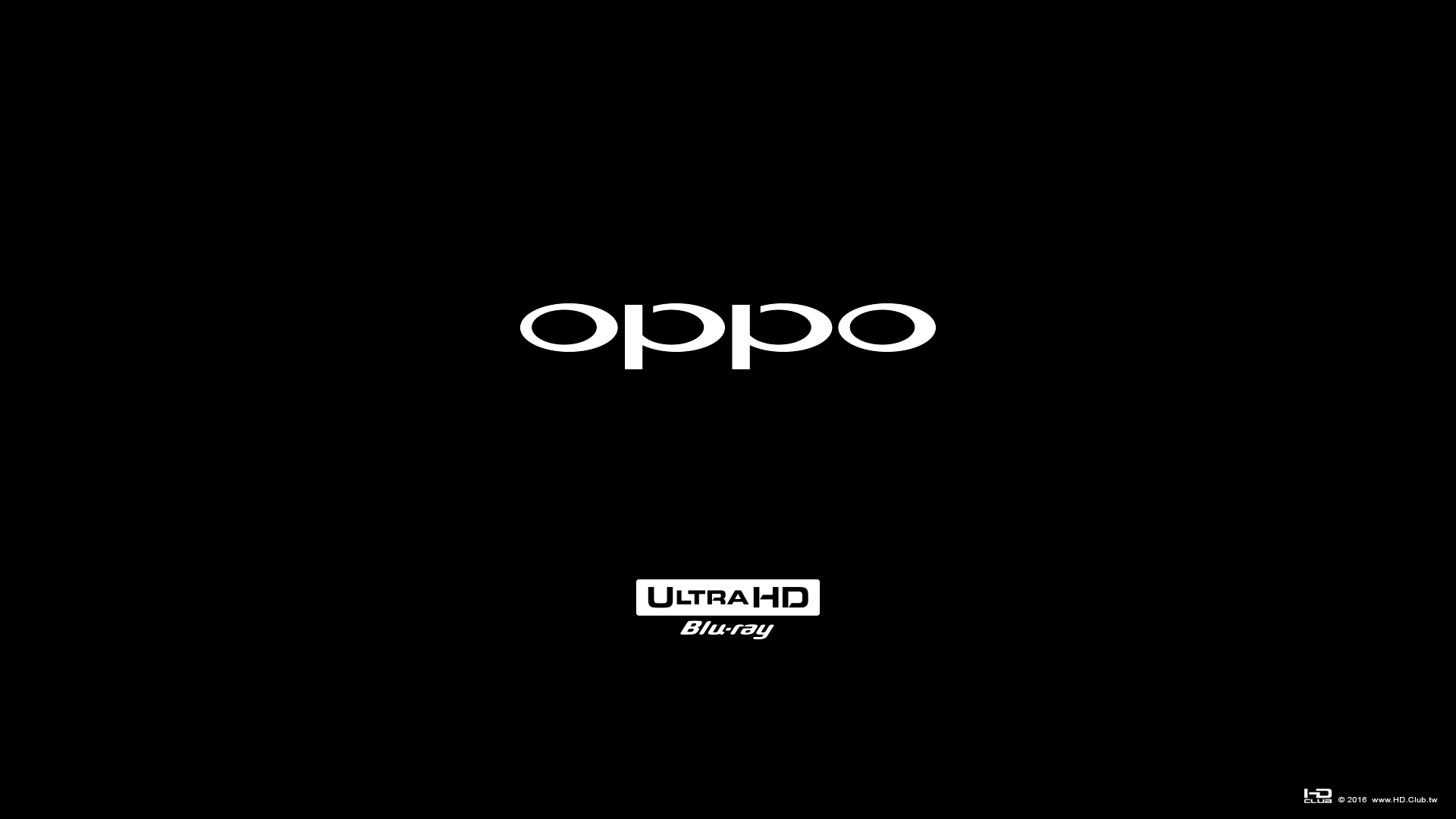

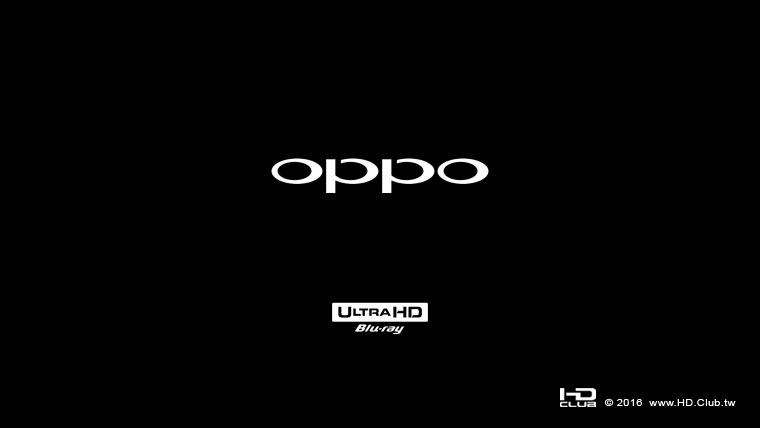

OPPO UDP-203 的開機畫面, 除了 OPPO 的商標之外, 還有醒目 Ultra HD Blu-ray 的 logo, 引領使用者踏入 UHD BD 的世界
UDP-203 開機速度十分快速, 從按下電源鍵開始算起, 不到十秒就可以開始操作了!!
是筆者目前所見過開機速度最快的播放機之一!

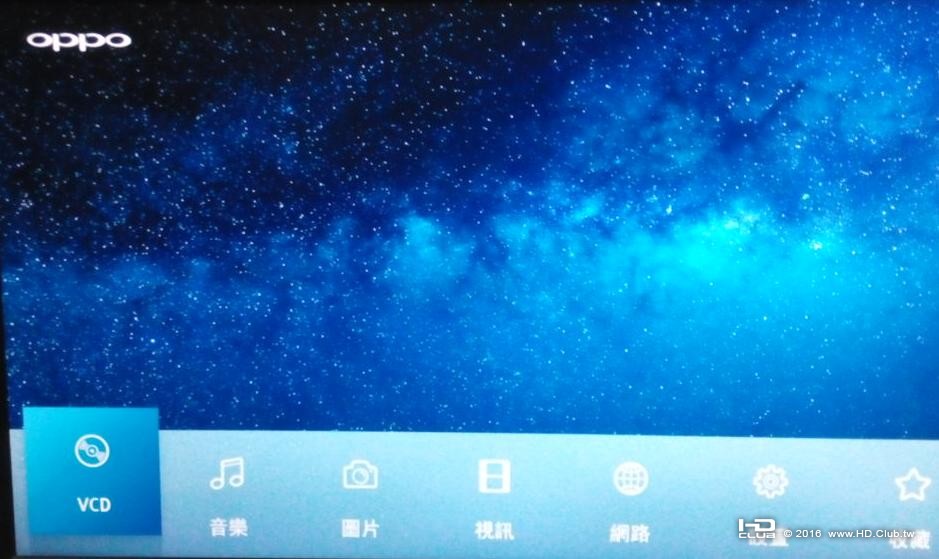

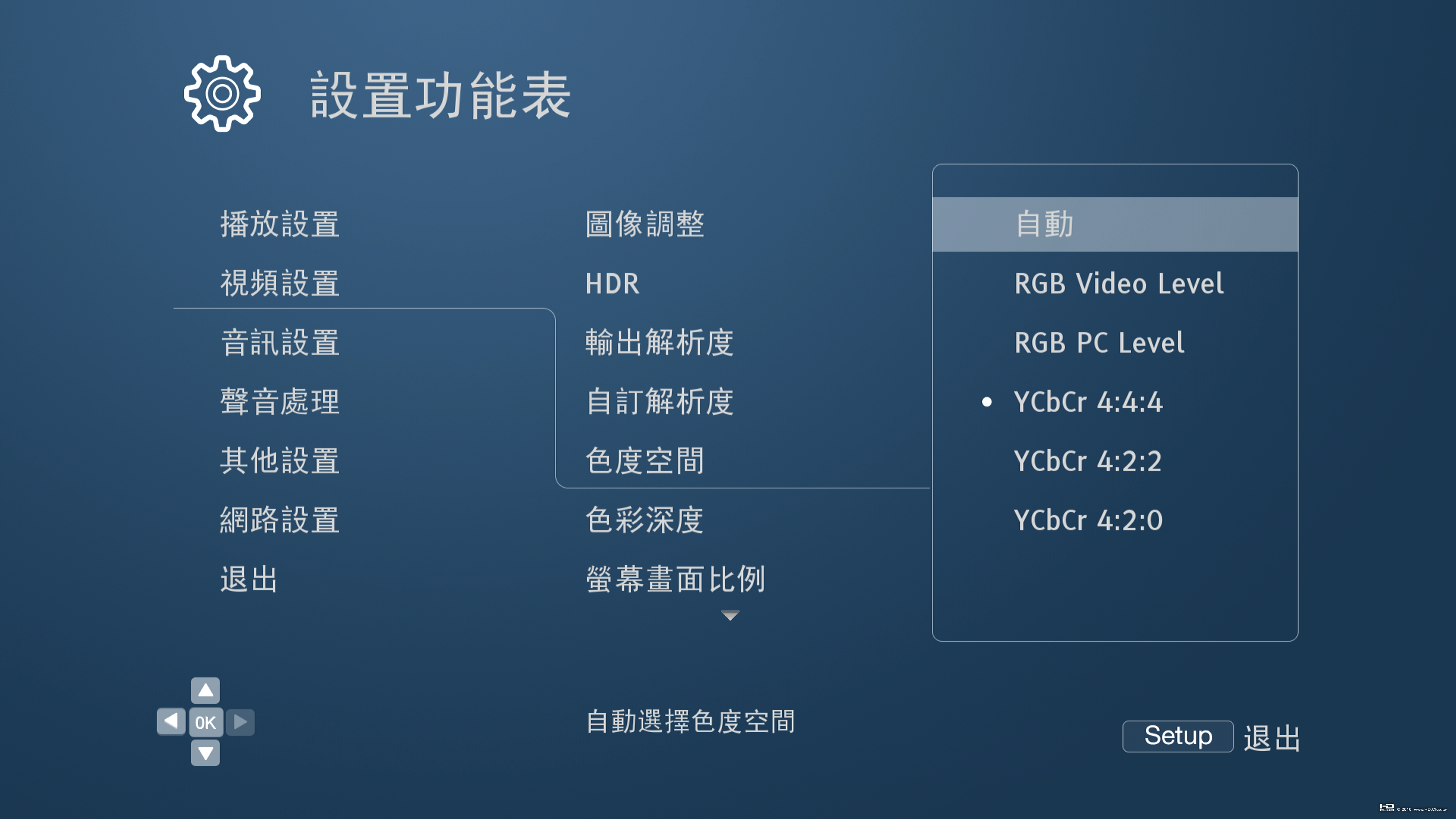

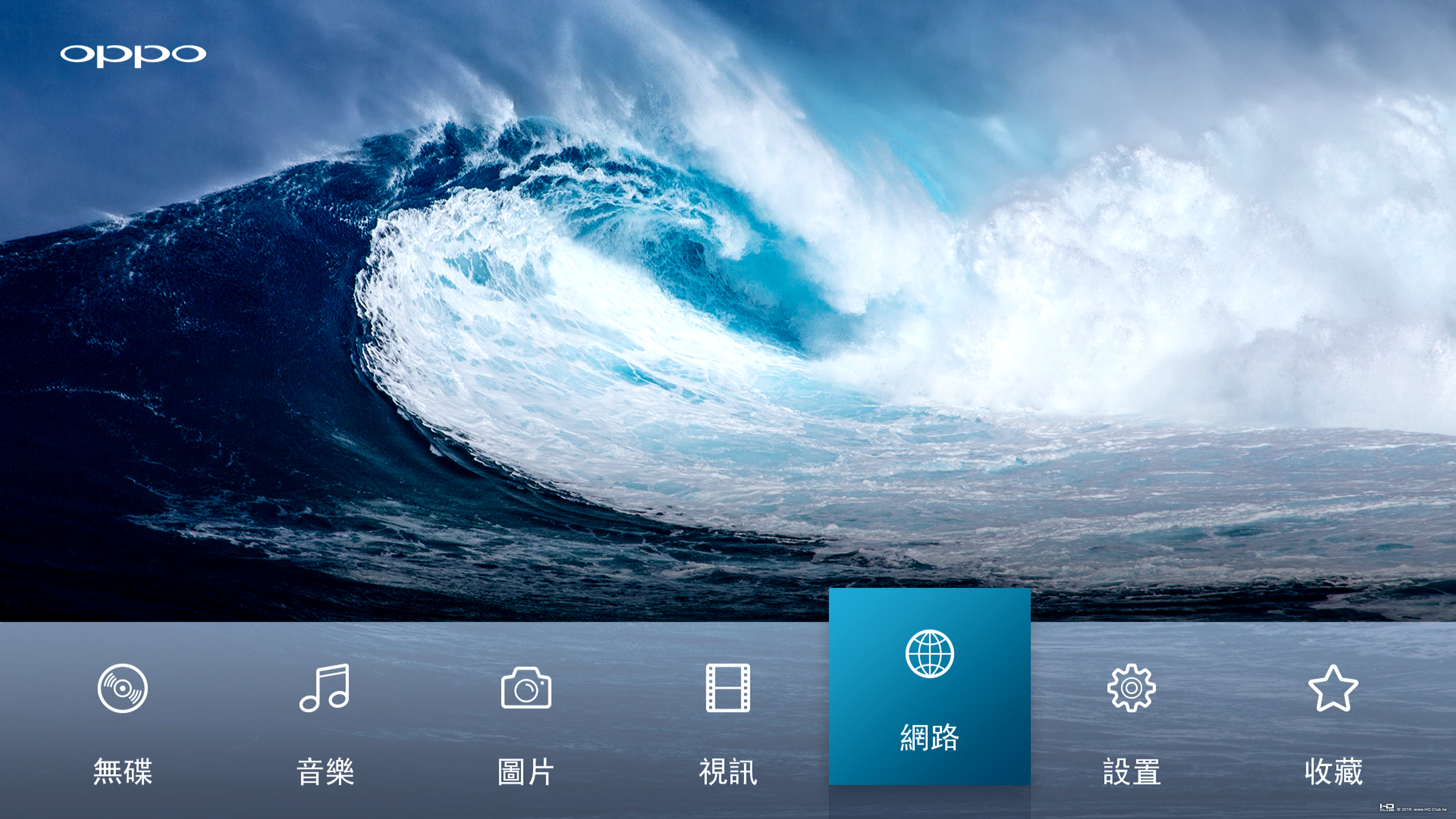

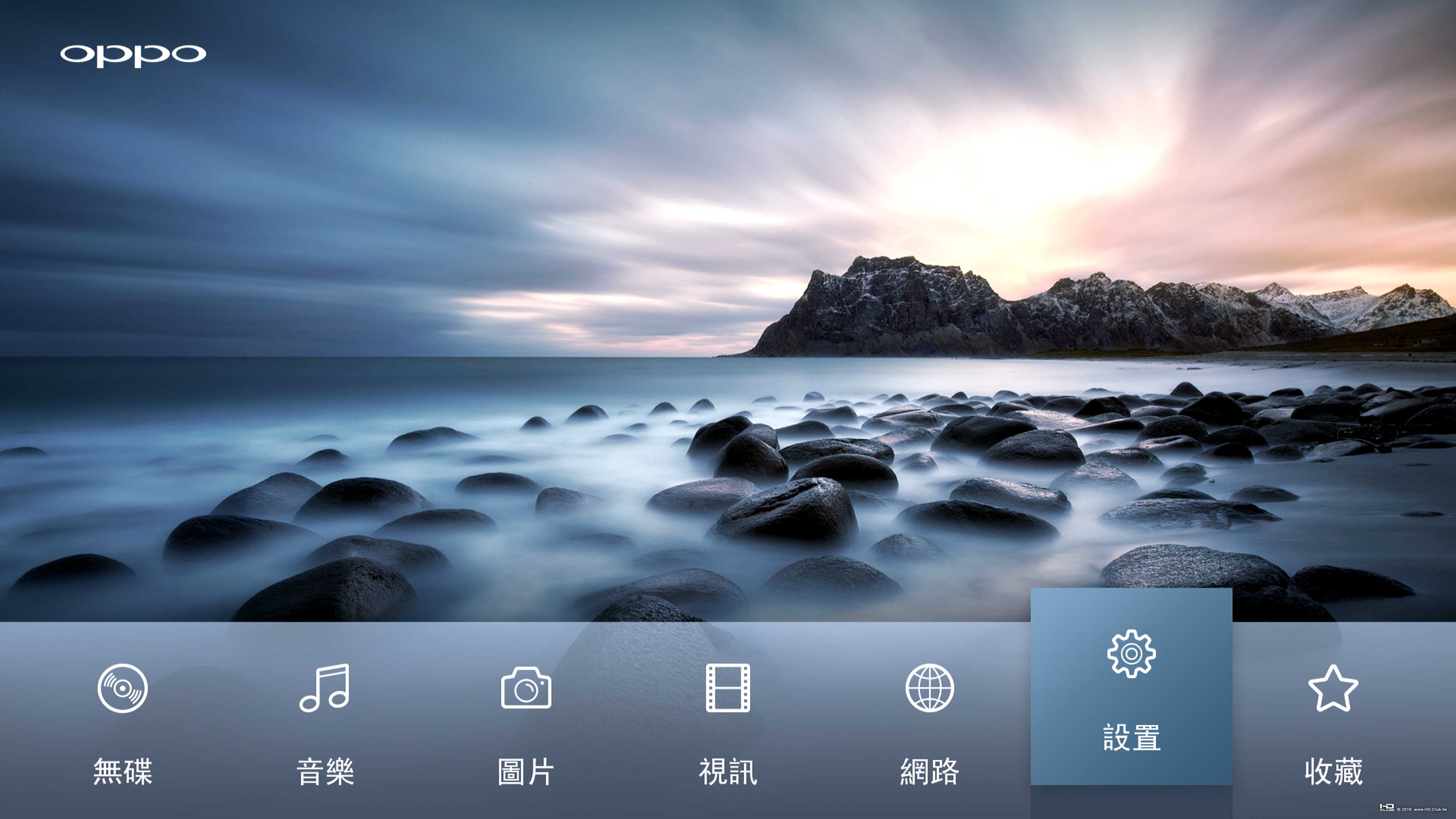

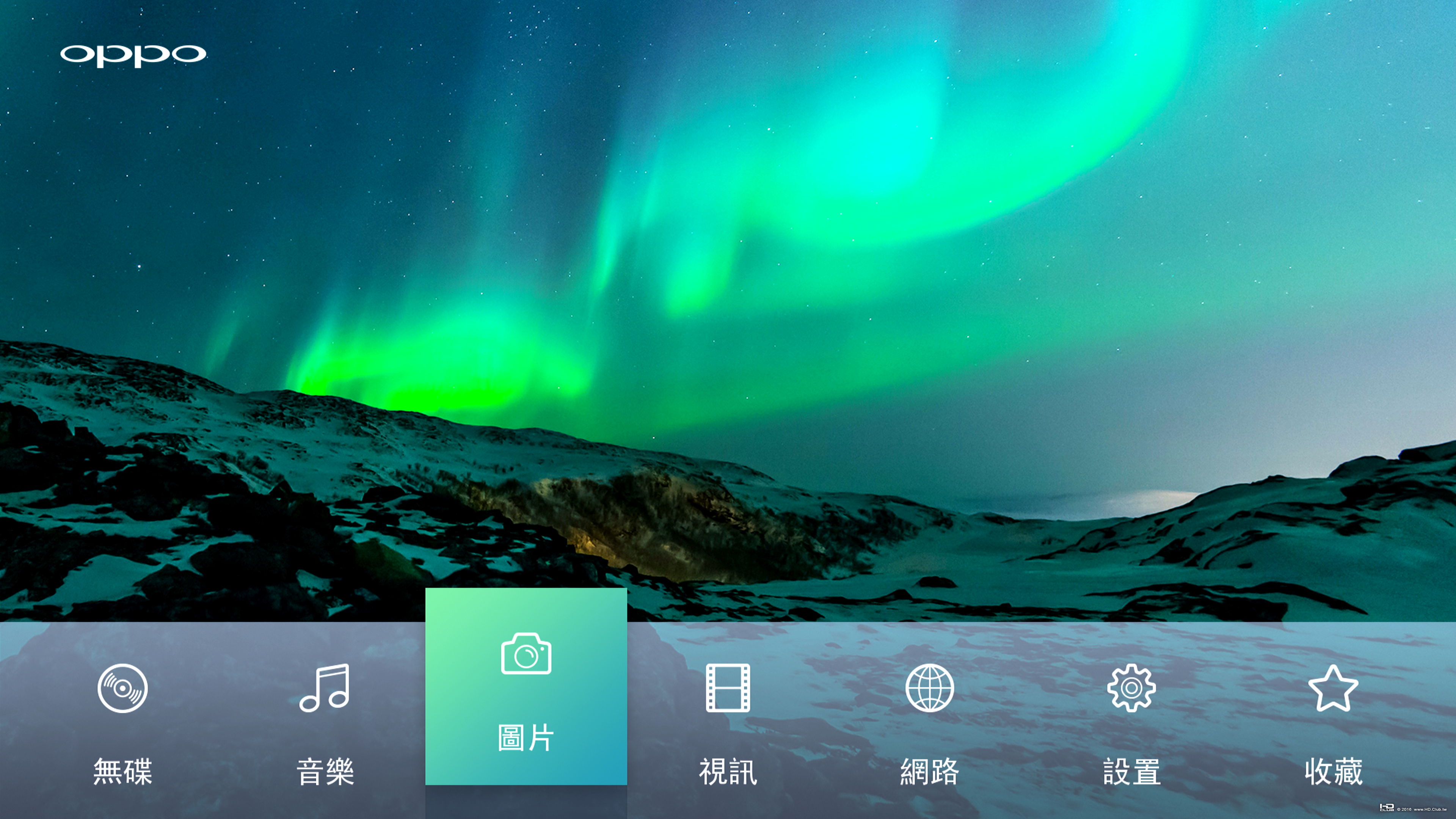

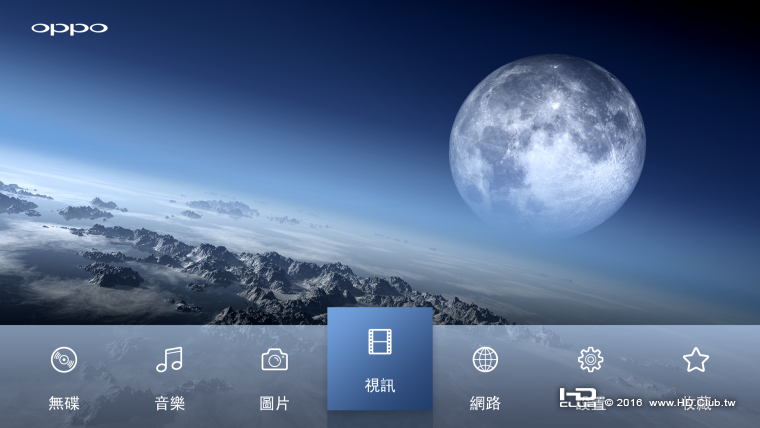

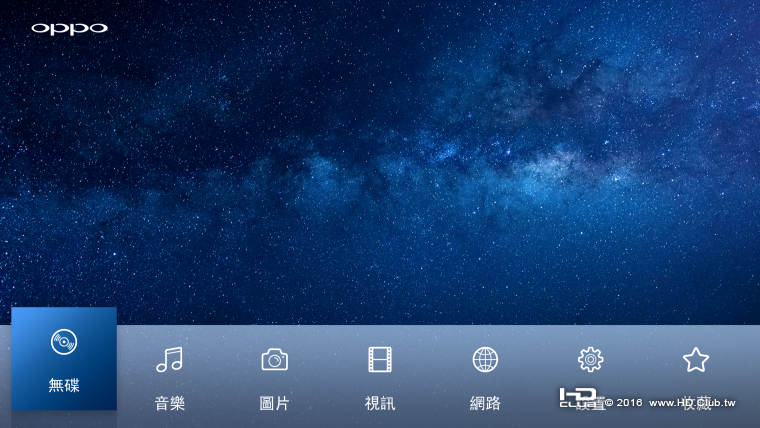

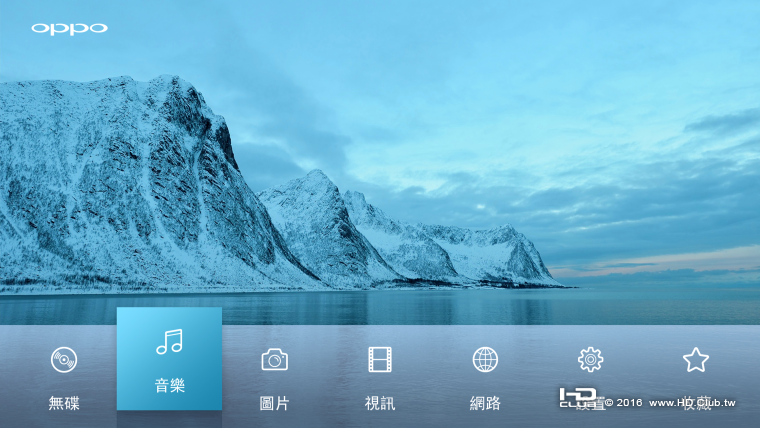

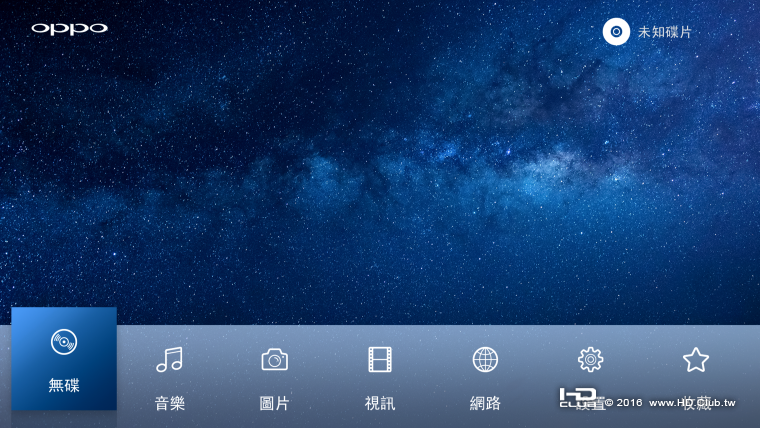

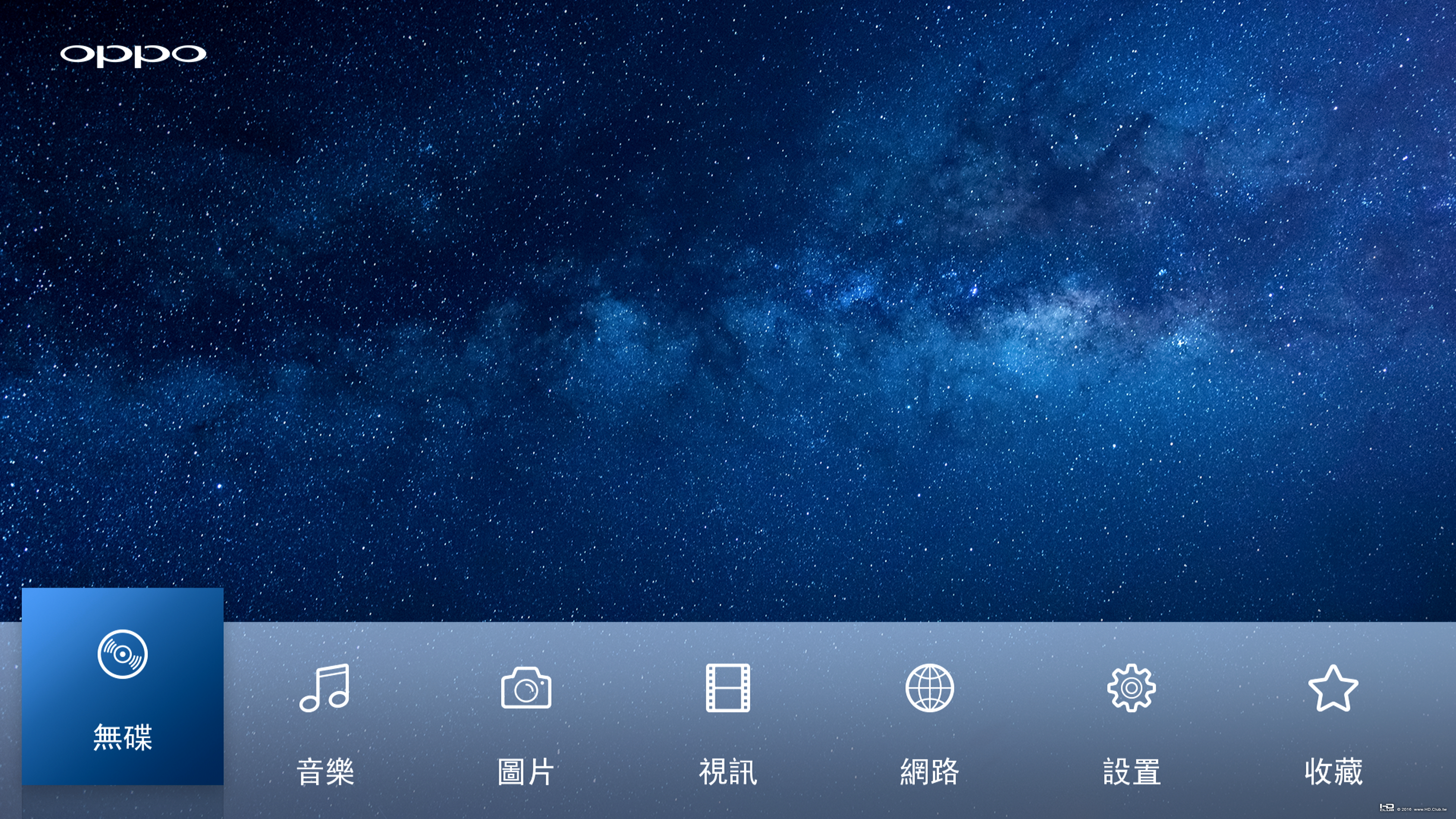

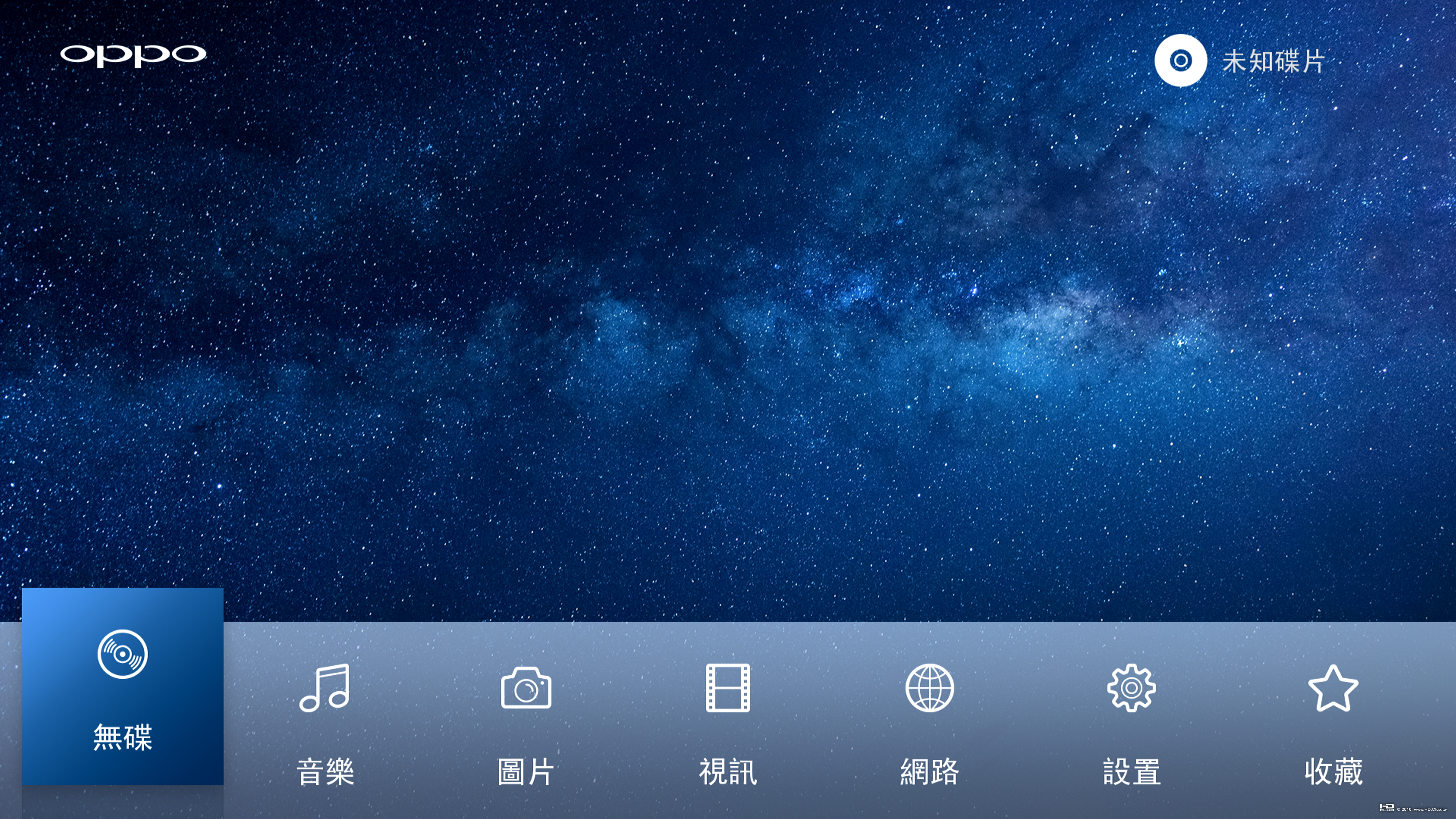

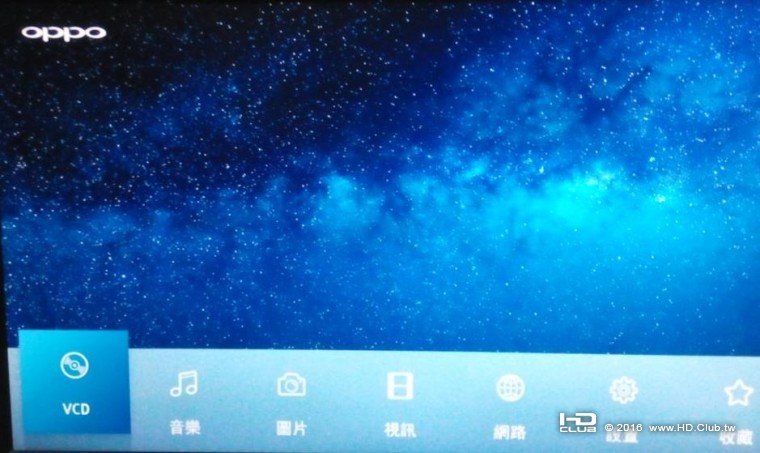

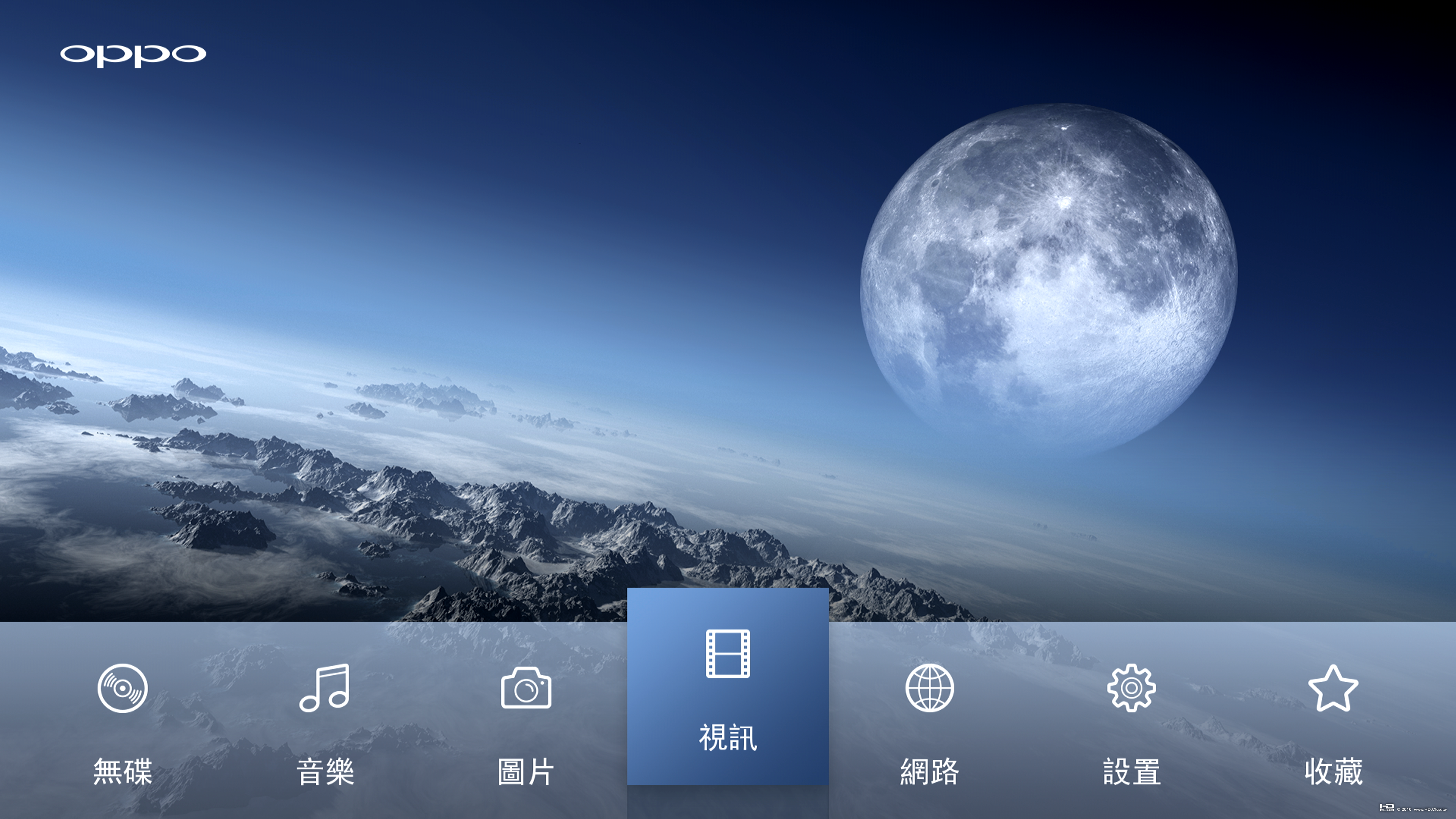

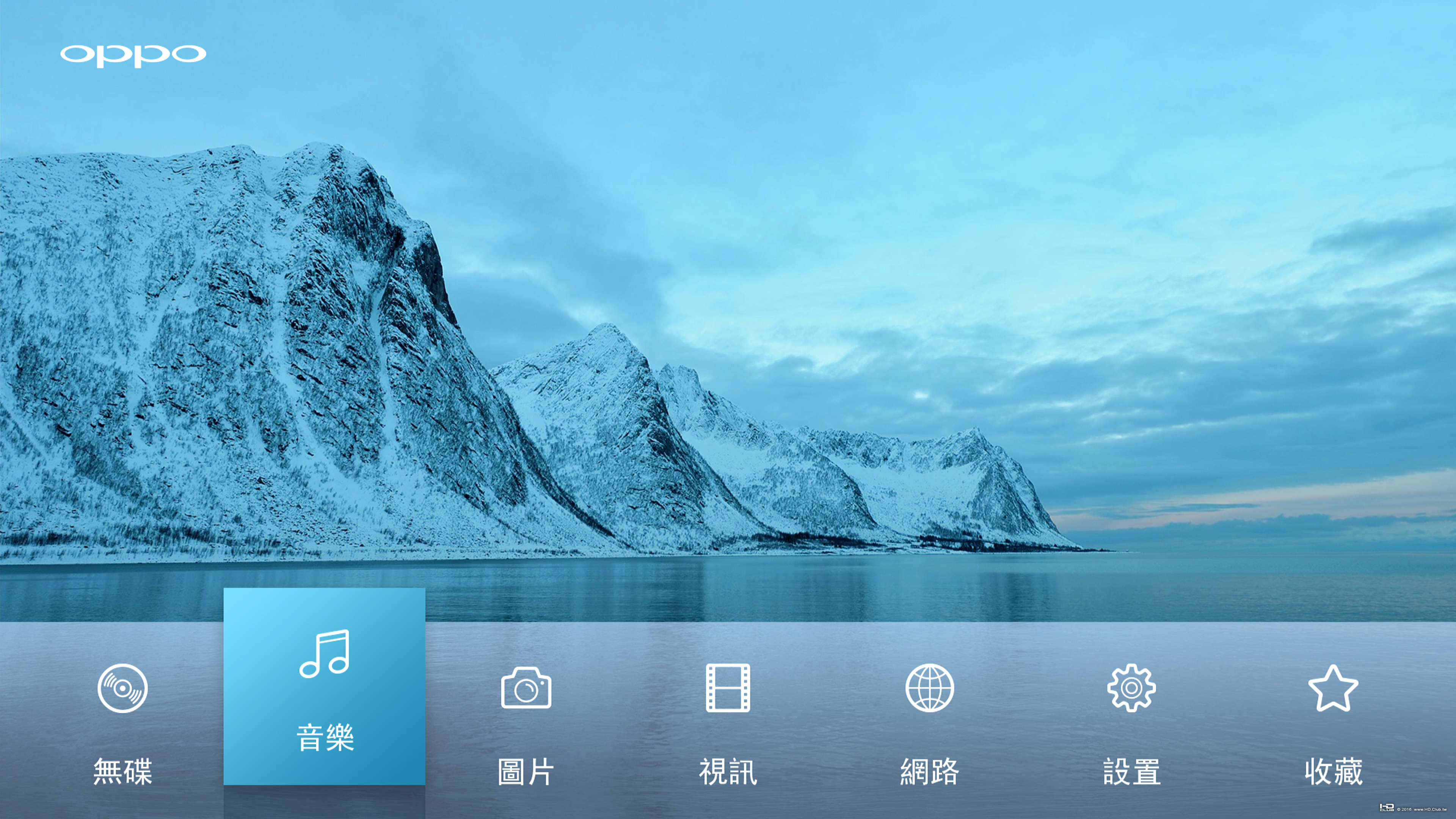

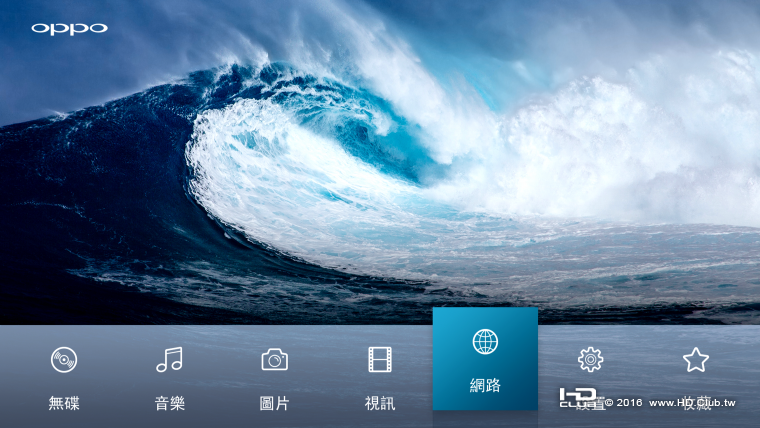

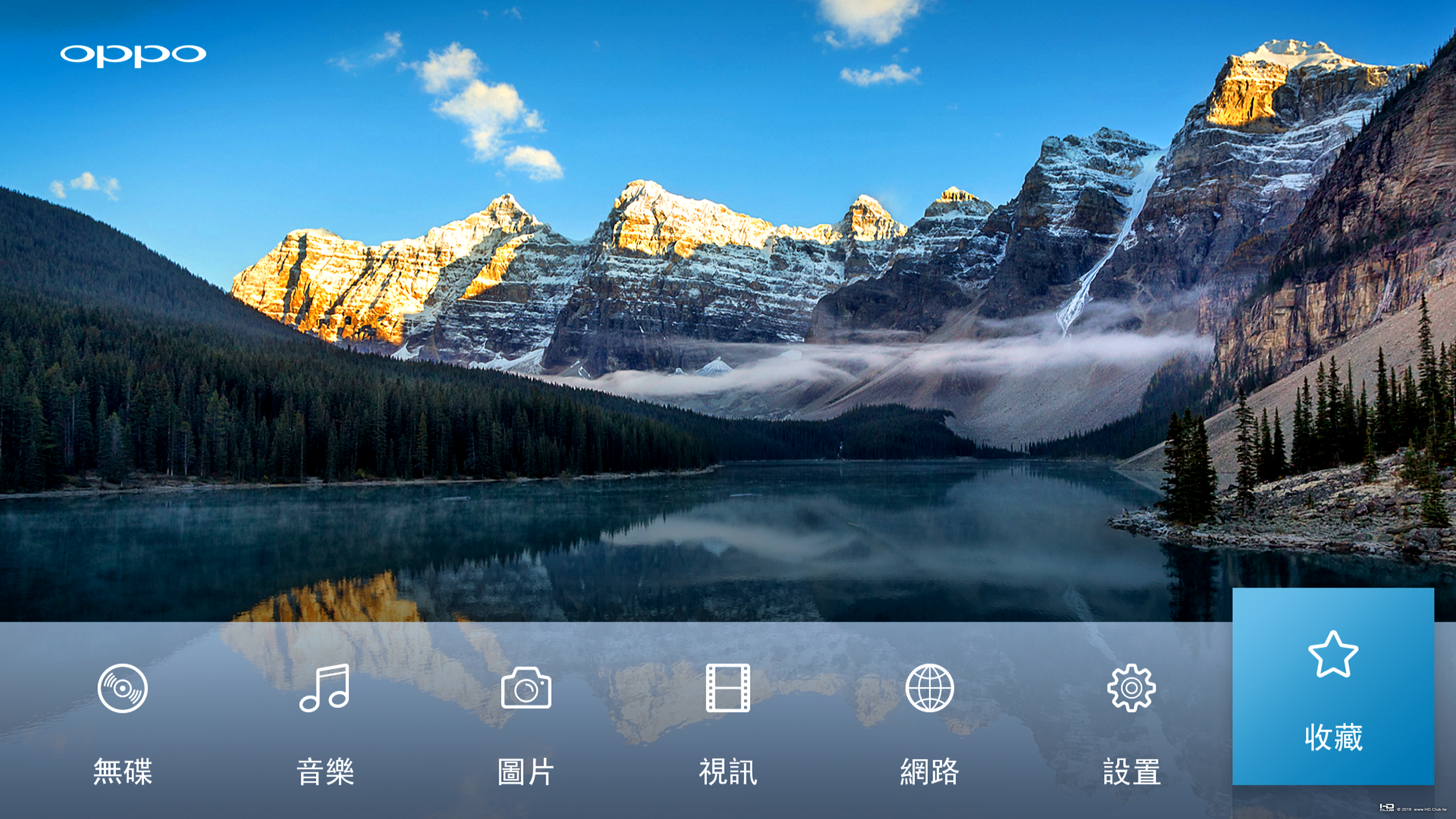

系統選單畫面漂亮精緻, 即使解析度高達 4K60p, 操作起來仍相當順暢, 不會像某些多媒體播放機 拖泥帶水 產生嚴重的延遲感.
自動偵測連接設備

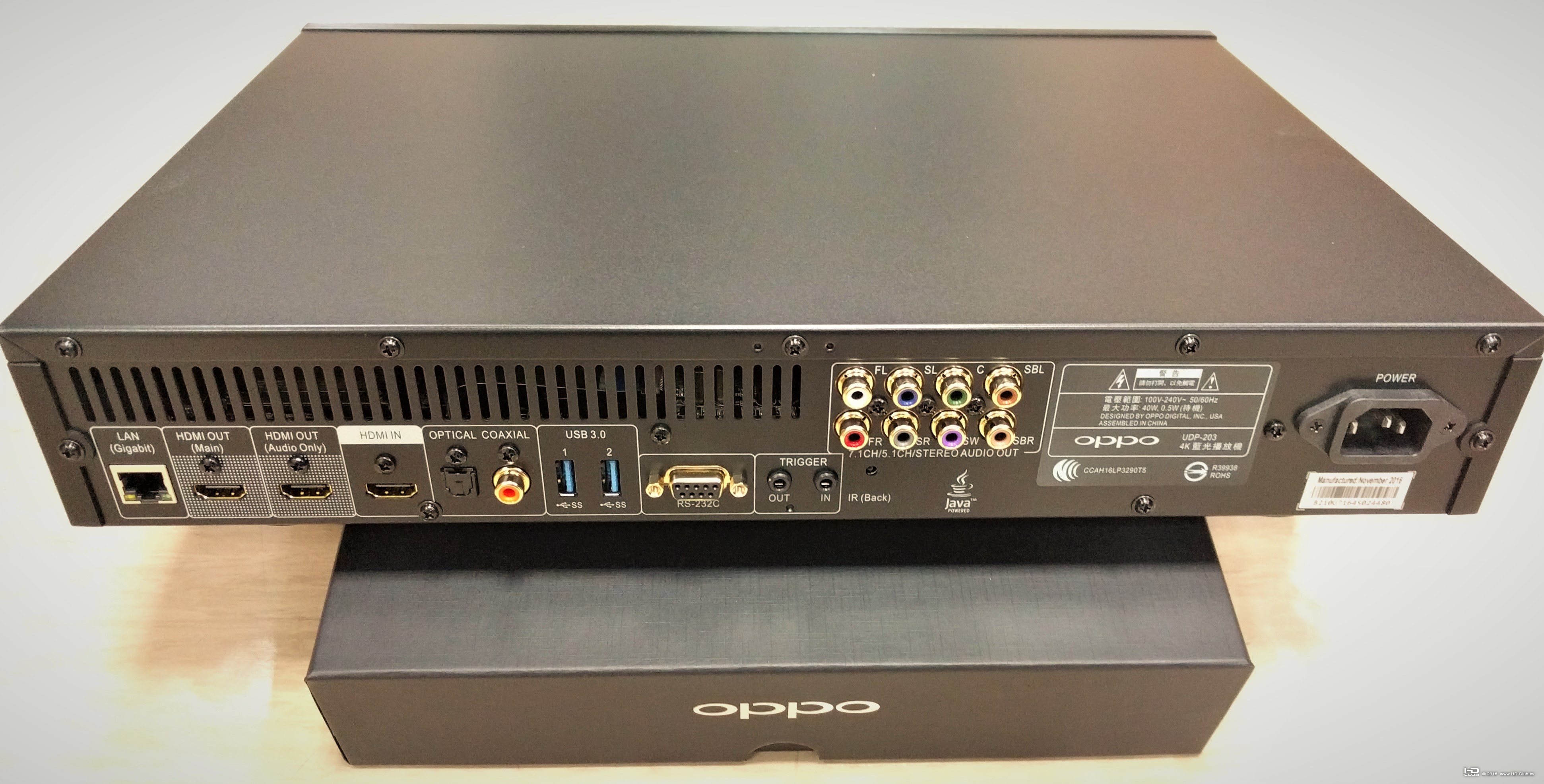

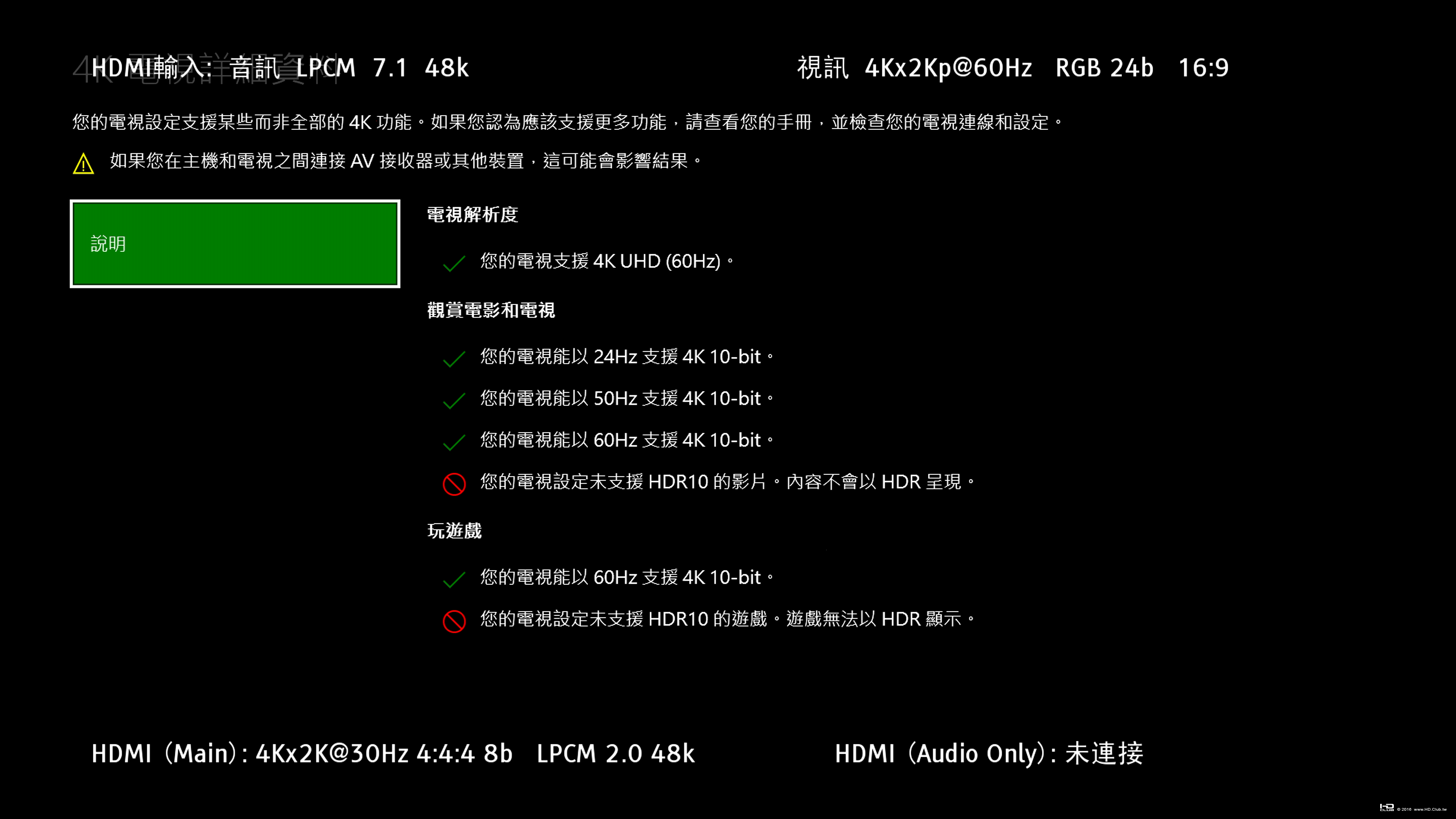

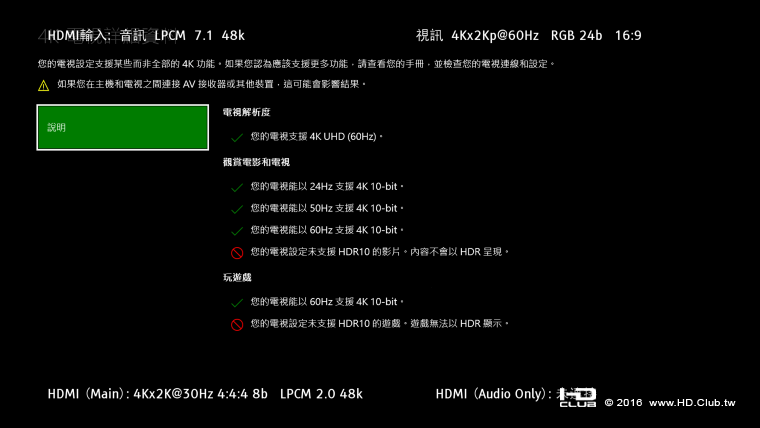

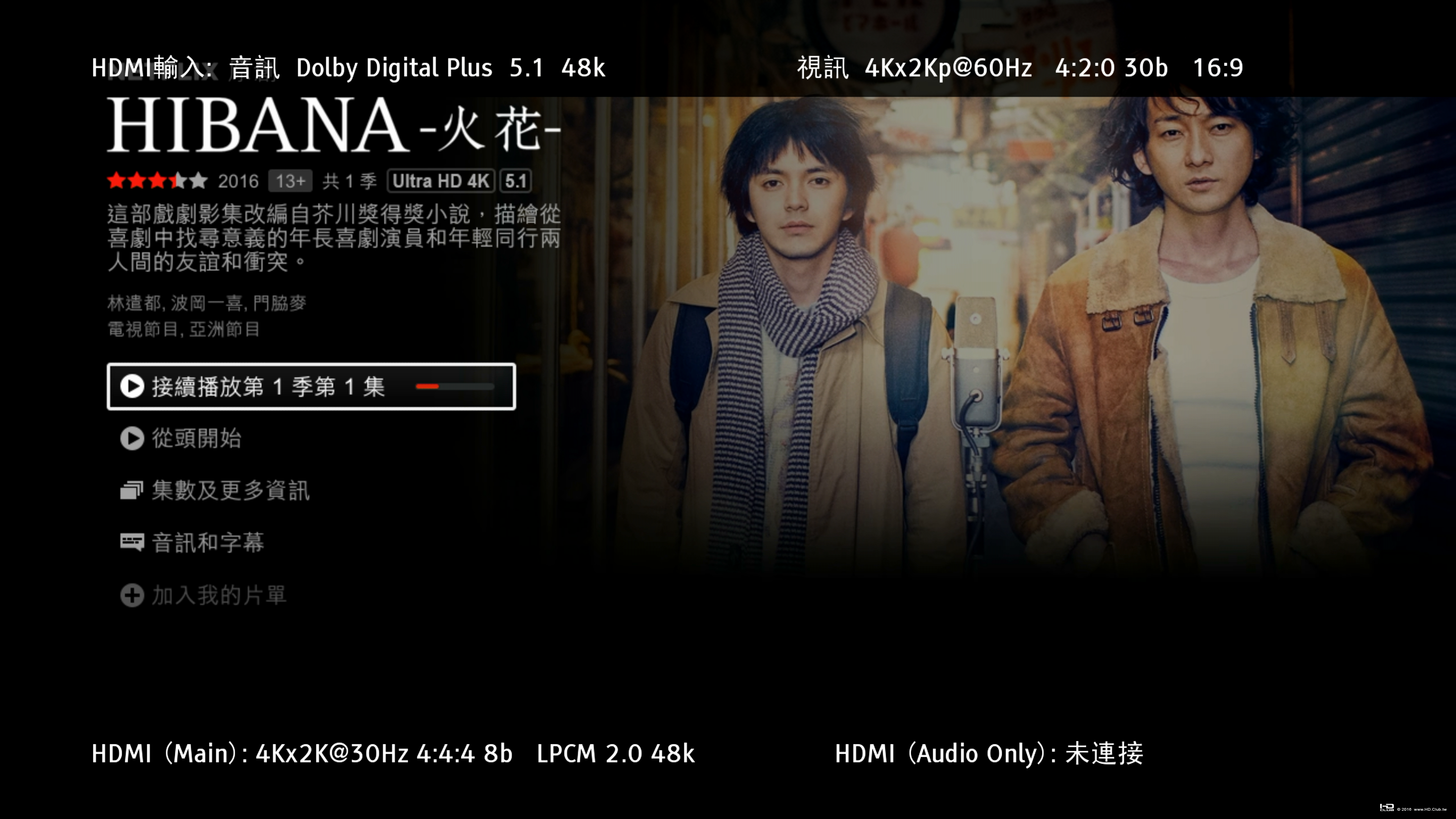

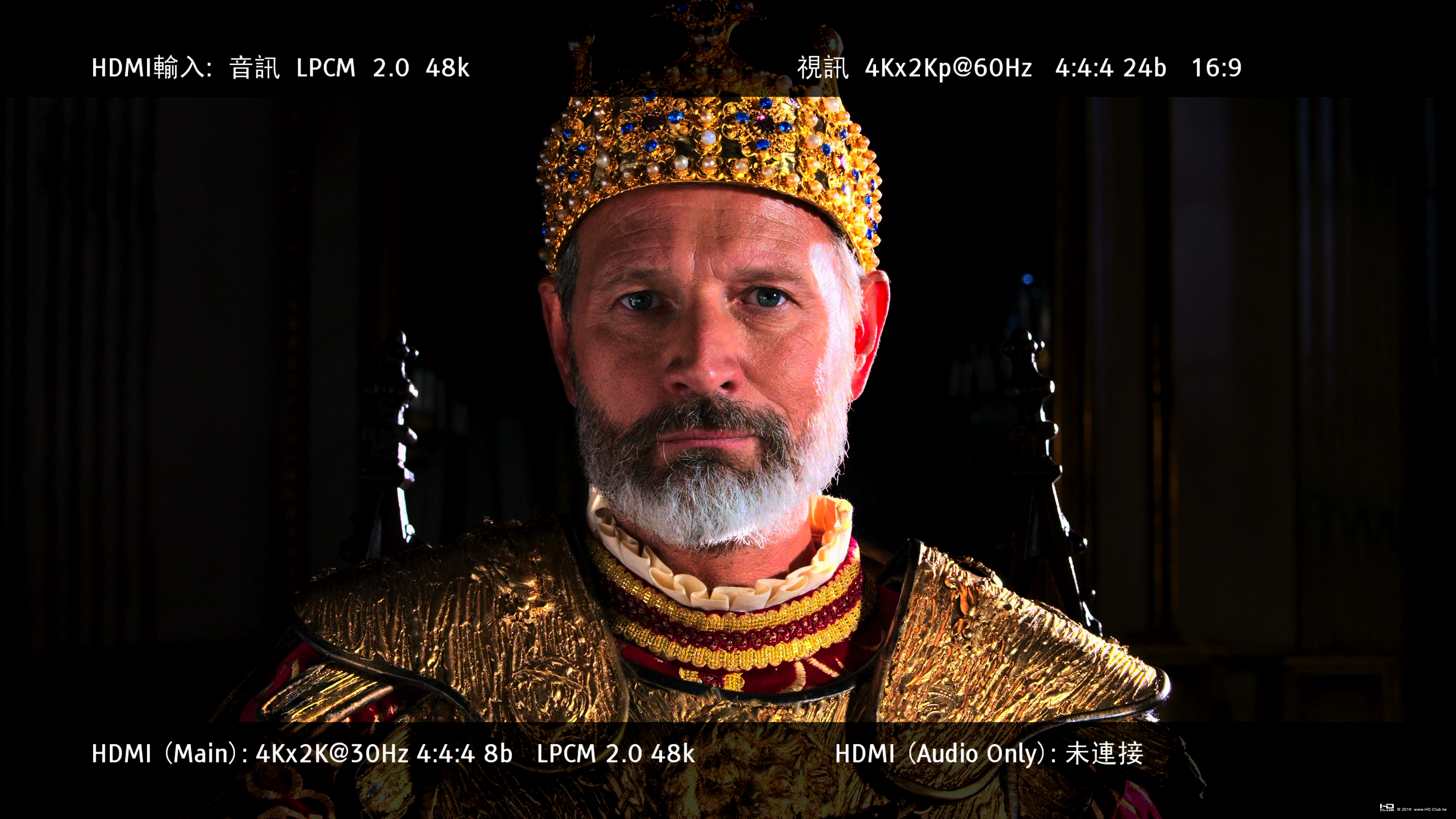

OPPO UDP-203 機身背後具備兩組 HDMI 輸出, 如果使用者設備連接正常, 機器會自動偵測兩組 HDMI 輸出埠連接上的裝置, 以及自動判斷 HDMI 輸入埠的訊號

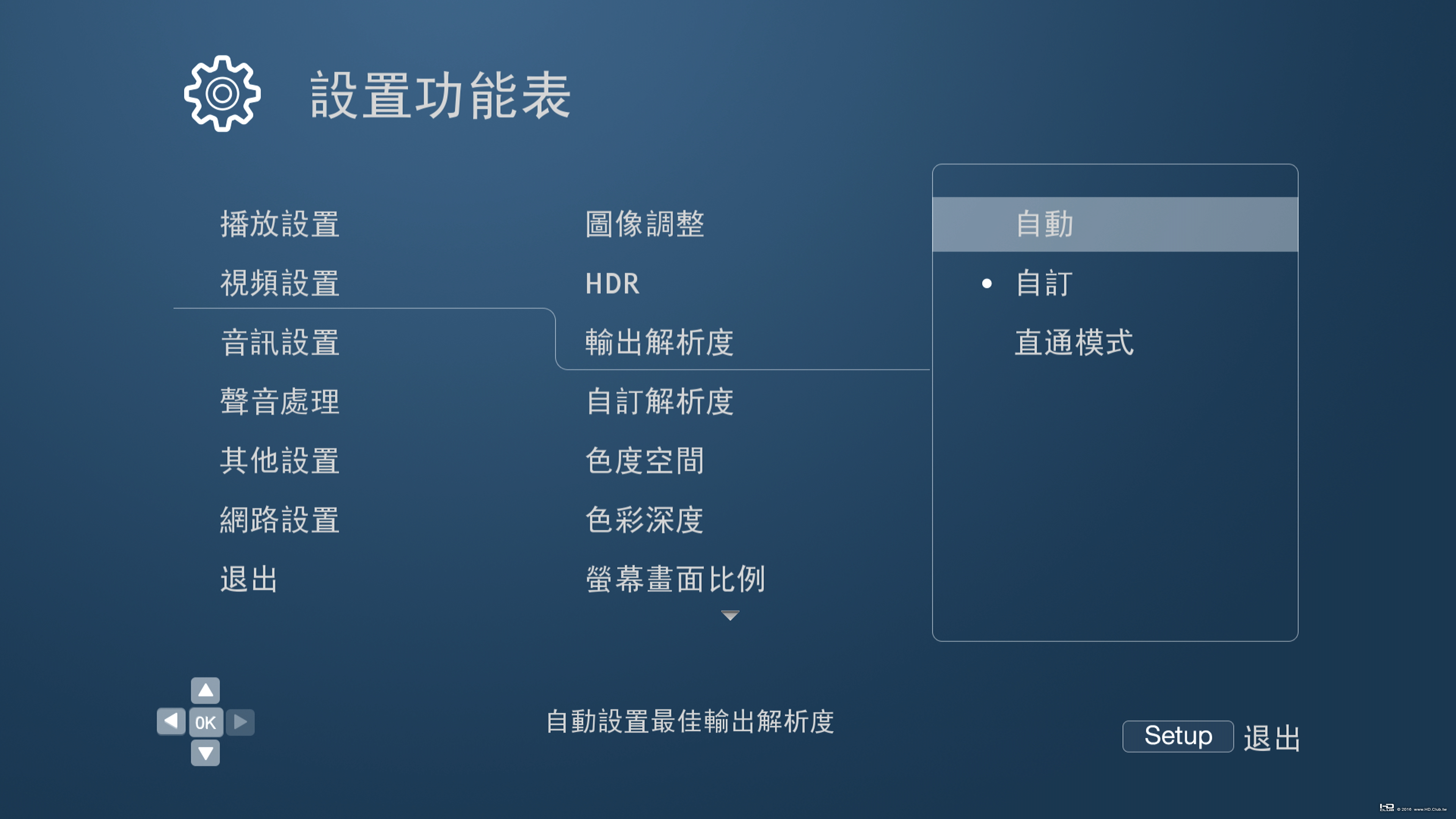

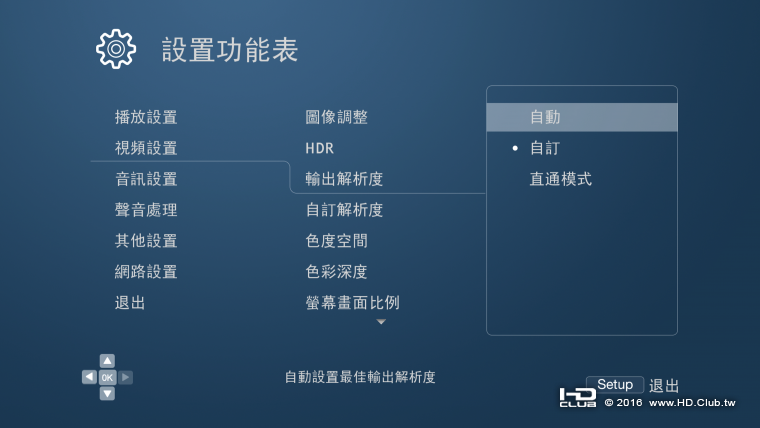

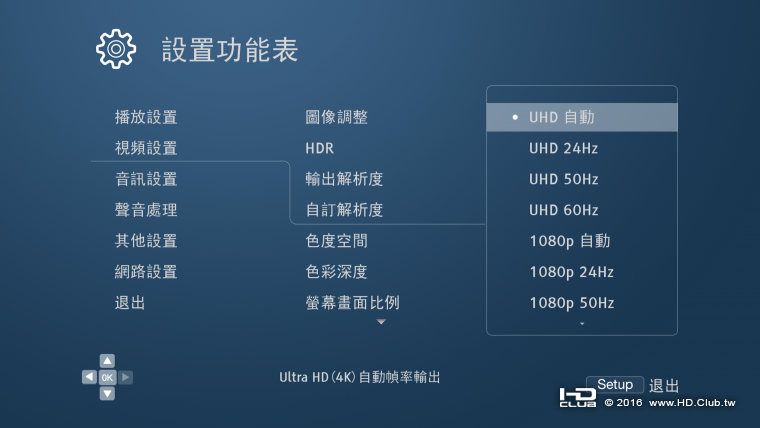

機器預設為 "自動"
如果第二組 Audio only 有接上環繞擴大機, UDP-203 會自動關閉 HDMI main 這組的聲音輸出, 改以第二組 HDMI 輸出給擴大機, 讓影音分開處理. 這樣做的好處是可以讓 UDP-203 的影像輸出不必經過 環繞擴大機, 造成訊號格式誤判或衰減, 另外一方面也可以照顧到 "舊式擴大機" 的使用者, 不用急著換掉現有設備也可以享受高水準影音品質
筆者強烈建議各位玩家, 將 OPPO UDP-203 直接連接 4K 顯示器, 不要透過擴大機之後再到 4K 顯示器, 避免 UDP-203 視訊方面優異的表現, 被功能不完善的擴大機拖累, 影響整體品質
自動影音升頻功能
OPPO UDP-203 採用了 OP8591 (聯發科製) 單晶片, 內含進階影像處理功能, 可將任意的視訊影片升頻至 4K 等級
聲音部分採用 AKM 32bit AK4458VN 數位類比轉換器, 有效提升音頻表現能力
不論使用者想要播放什麼影音媒體或是檔案, OPPO UDP-203 都能輕鬆提升您的觀賞體驗.

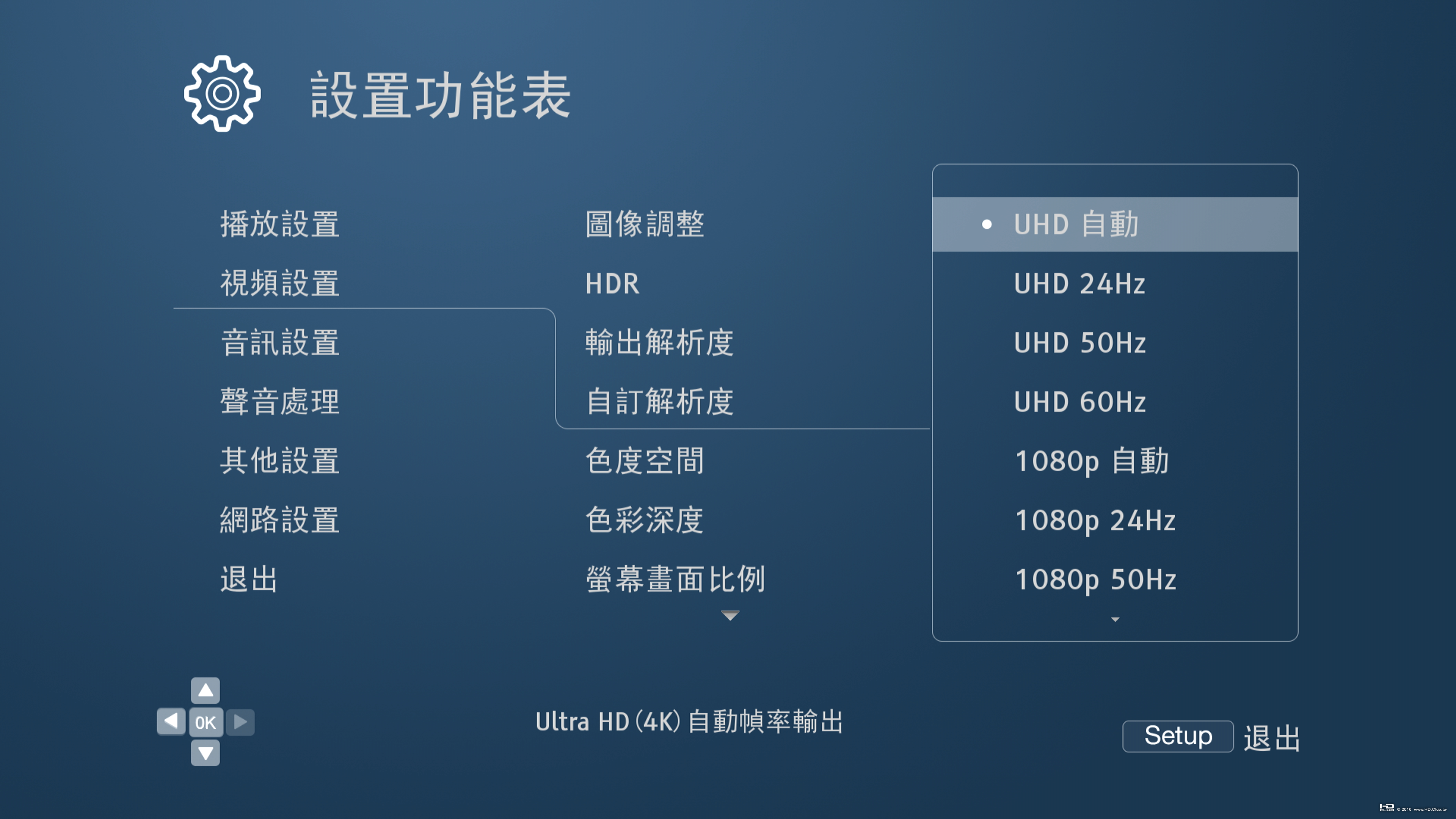

由於 UDP-203 具備自動判斷格式, 並切換至最佳影音輸出 的功能, 即使播放一般 1080p 以下的影片格式, 在 4K 顯示器上仍給人耳目一新的感覺.

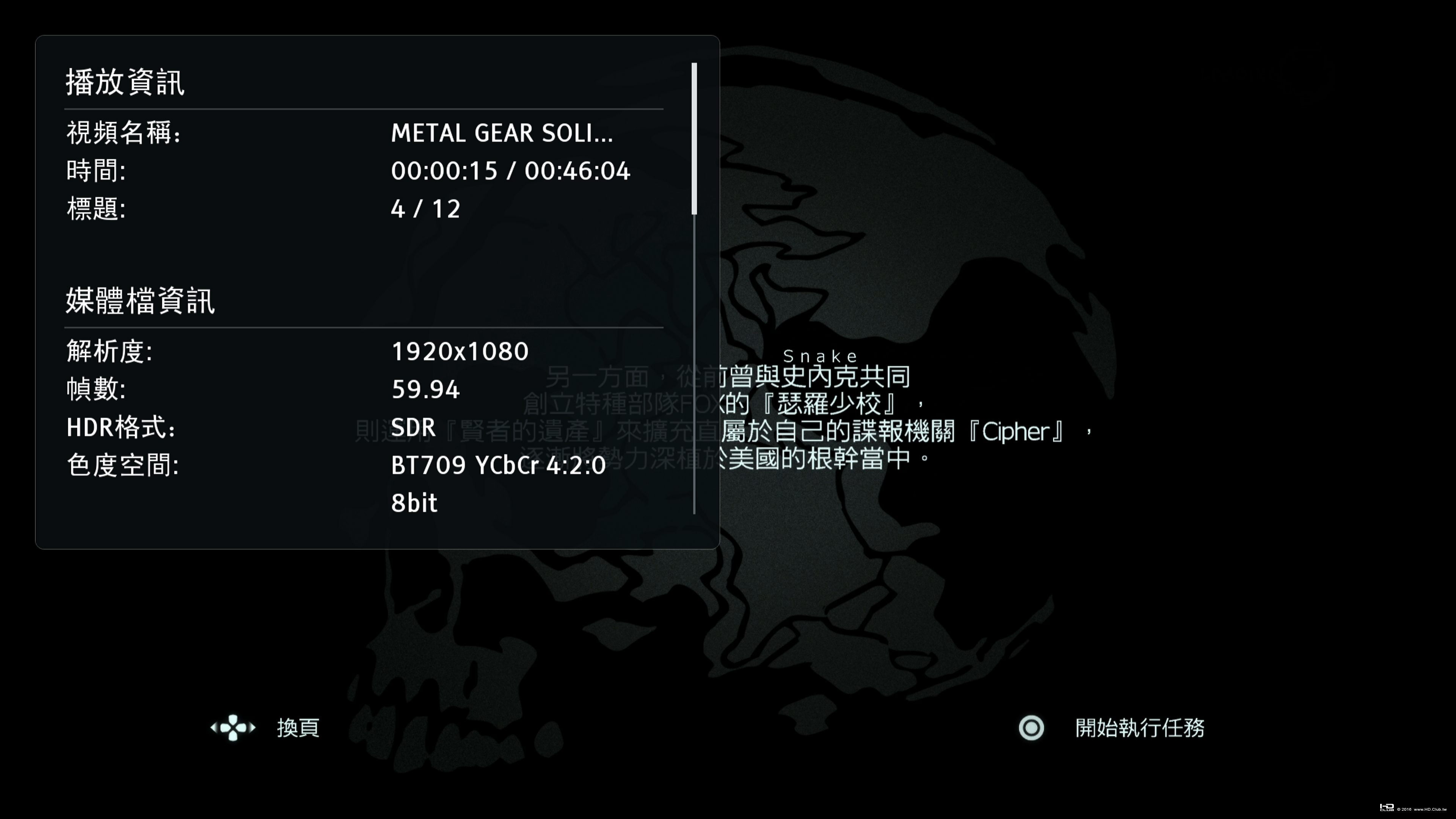

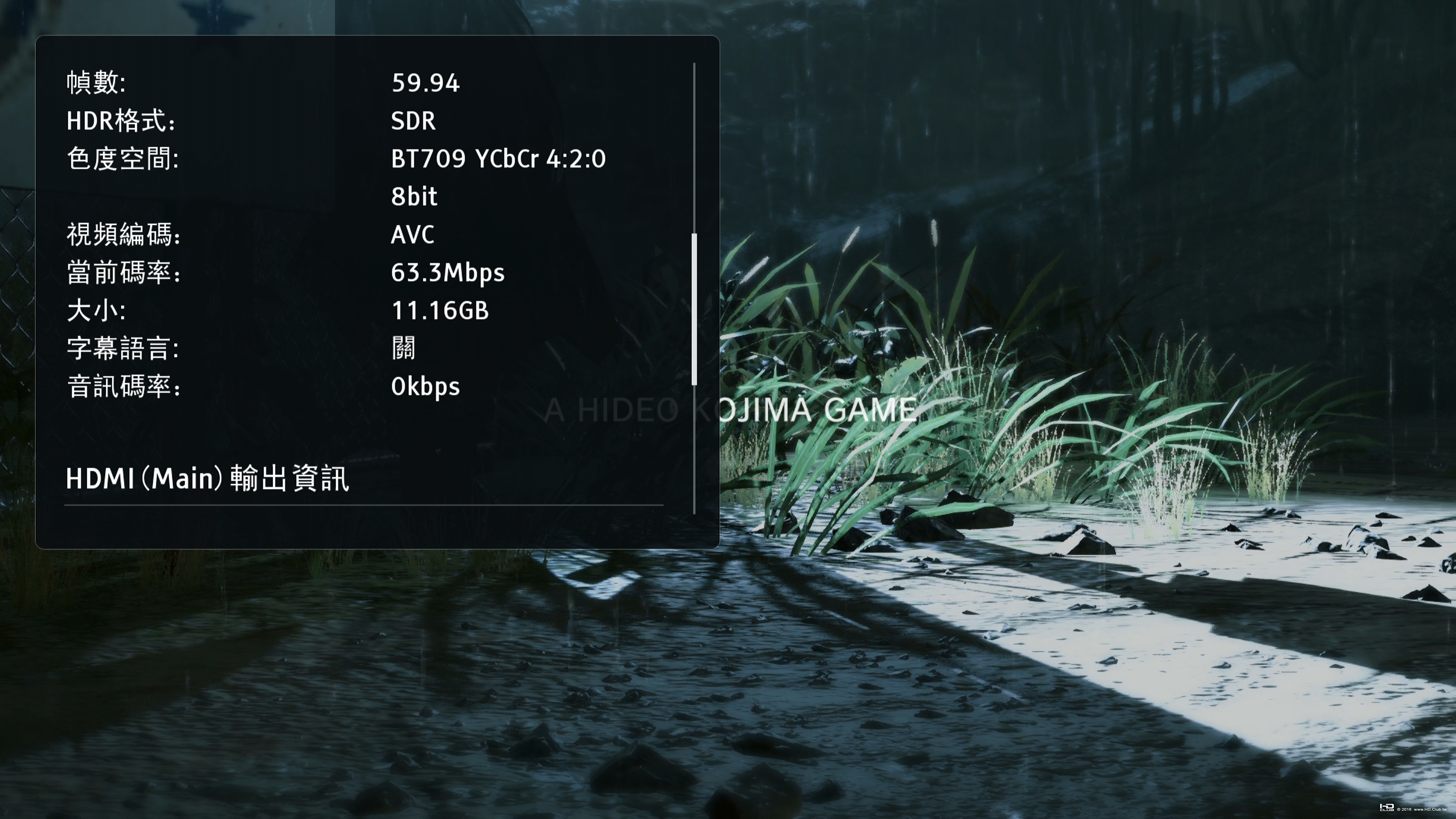

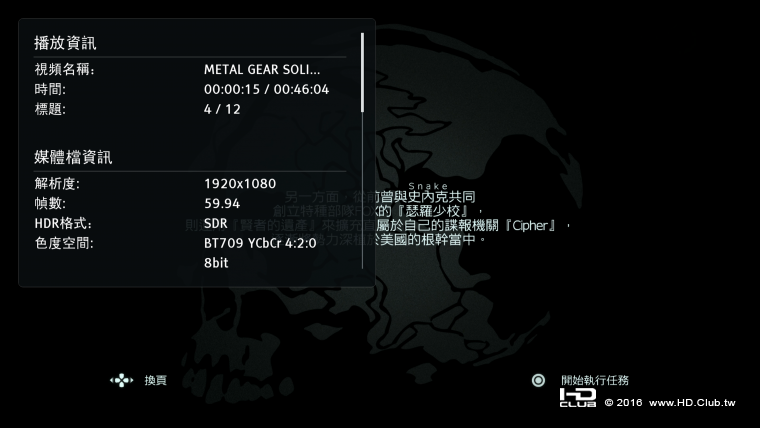

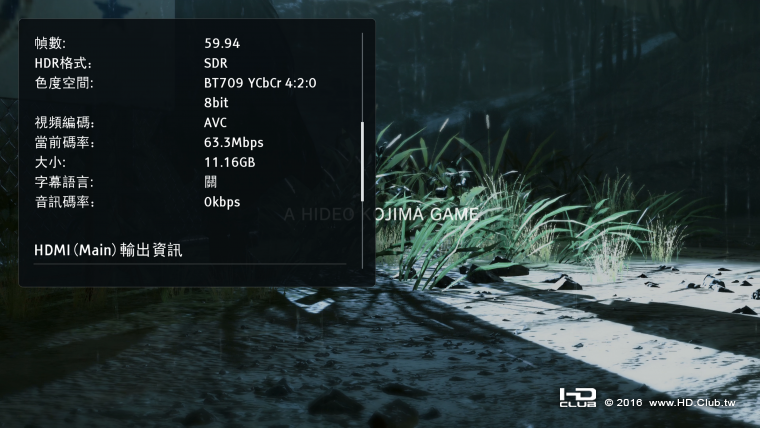

筆者自行錄製 PS4 的 Metal Gear Solid V 遊戲影片, 解析度為 1080p60, 但在 OPPO UDP-203 上觀賞時, 所有的人都誤以為它是 4K60p 的影片!

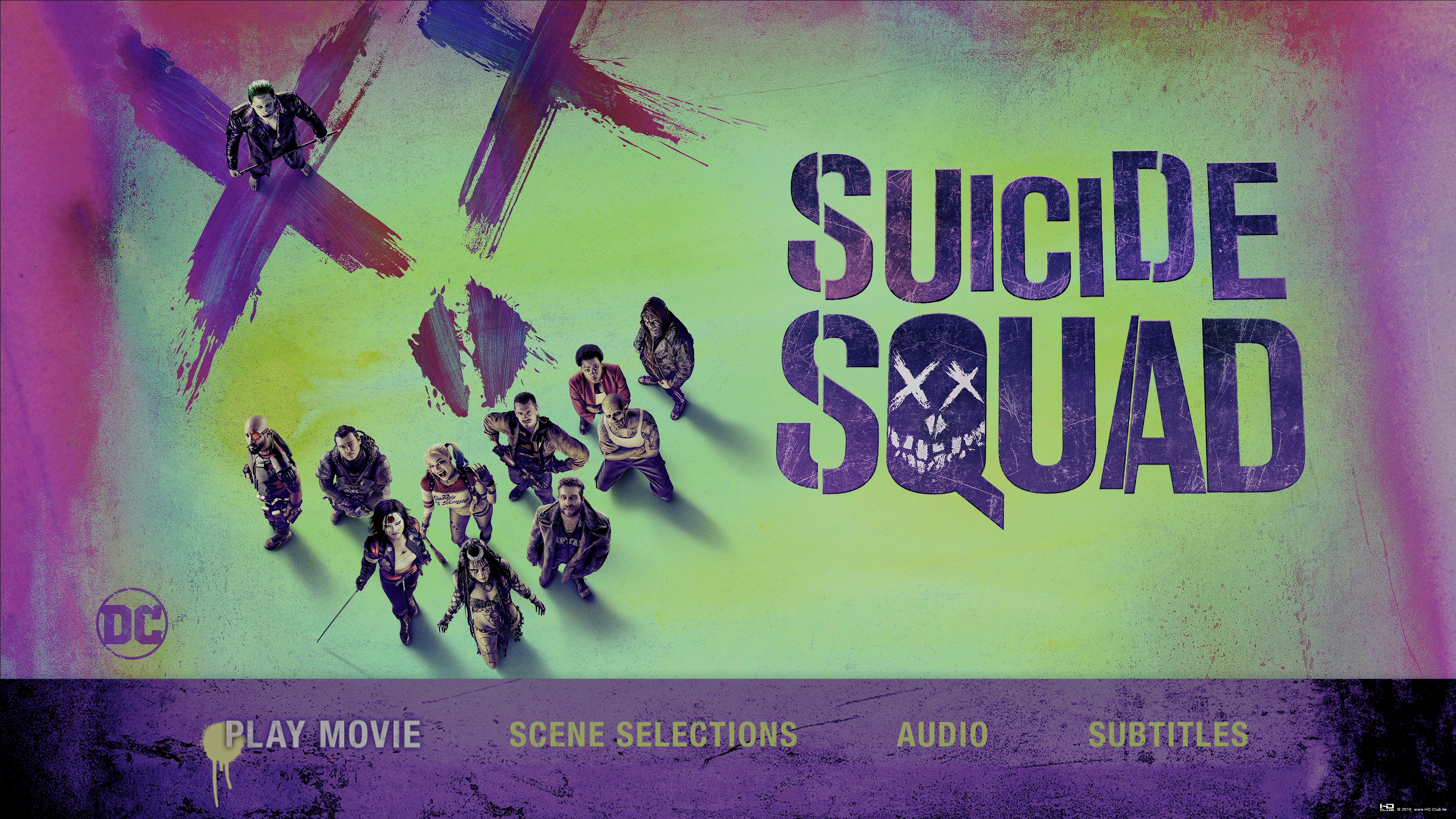

UHD BD 播放功能

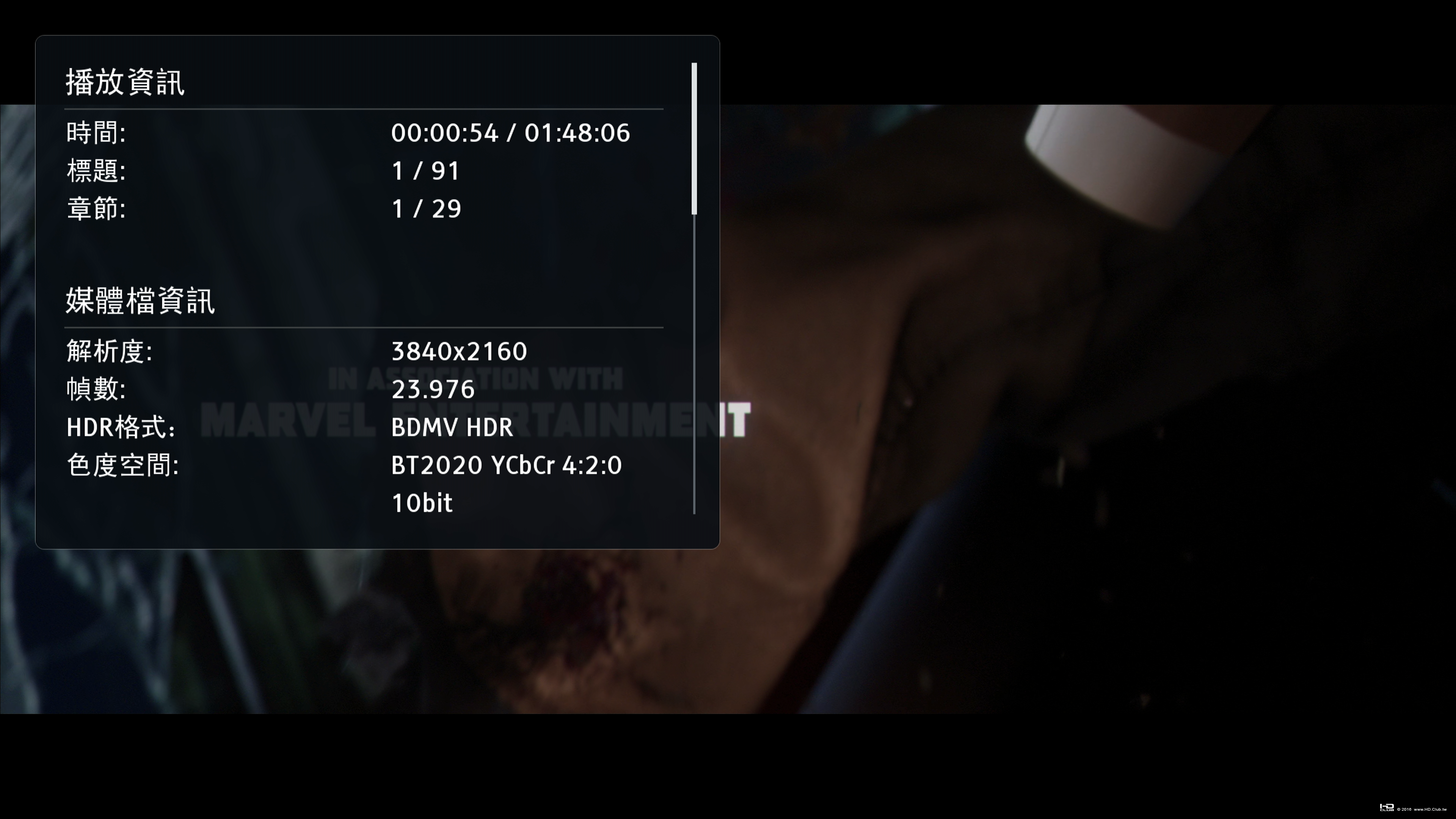

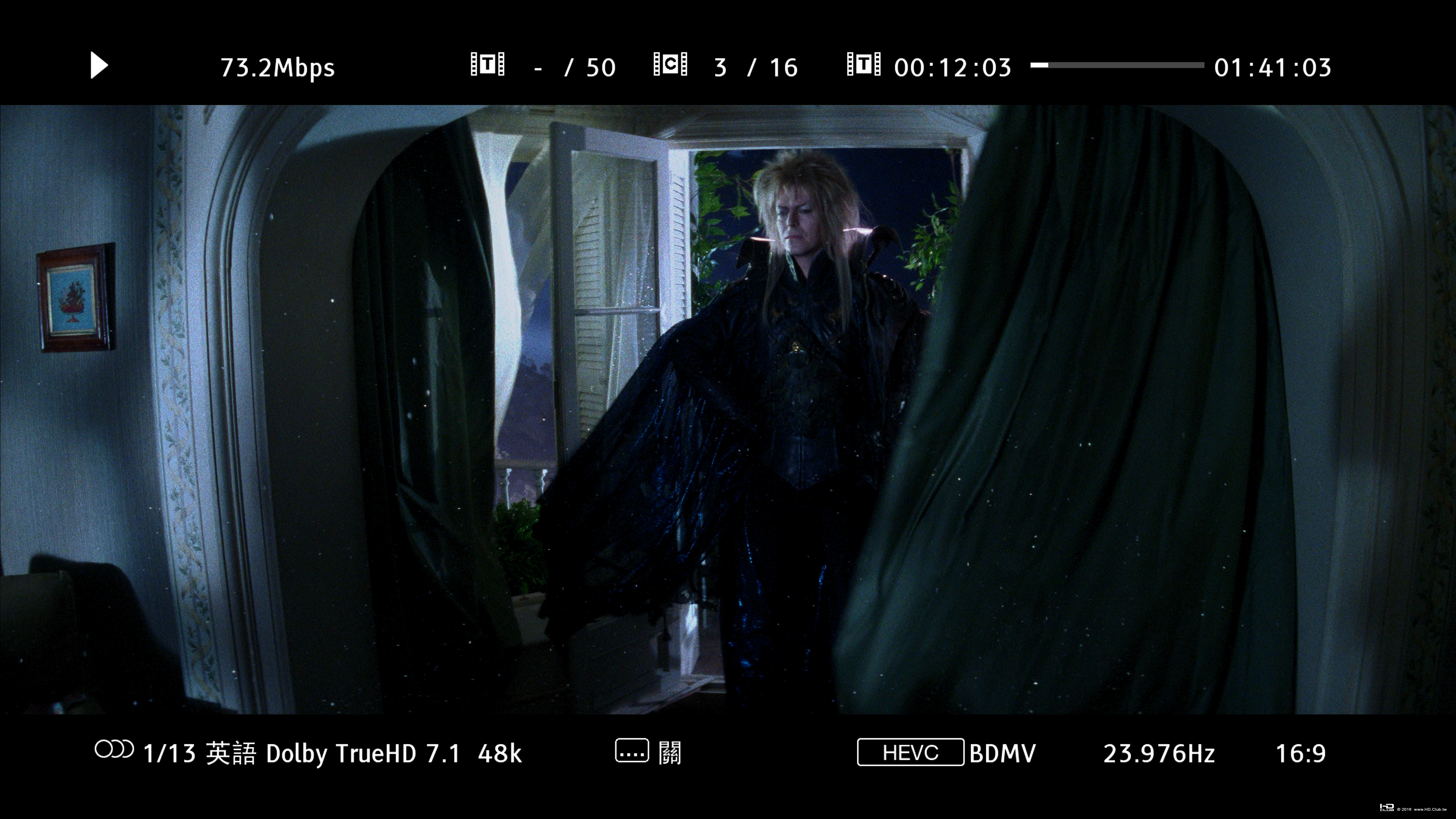

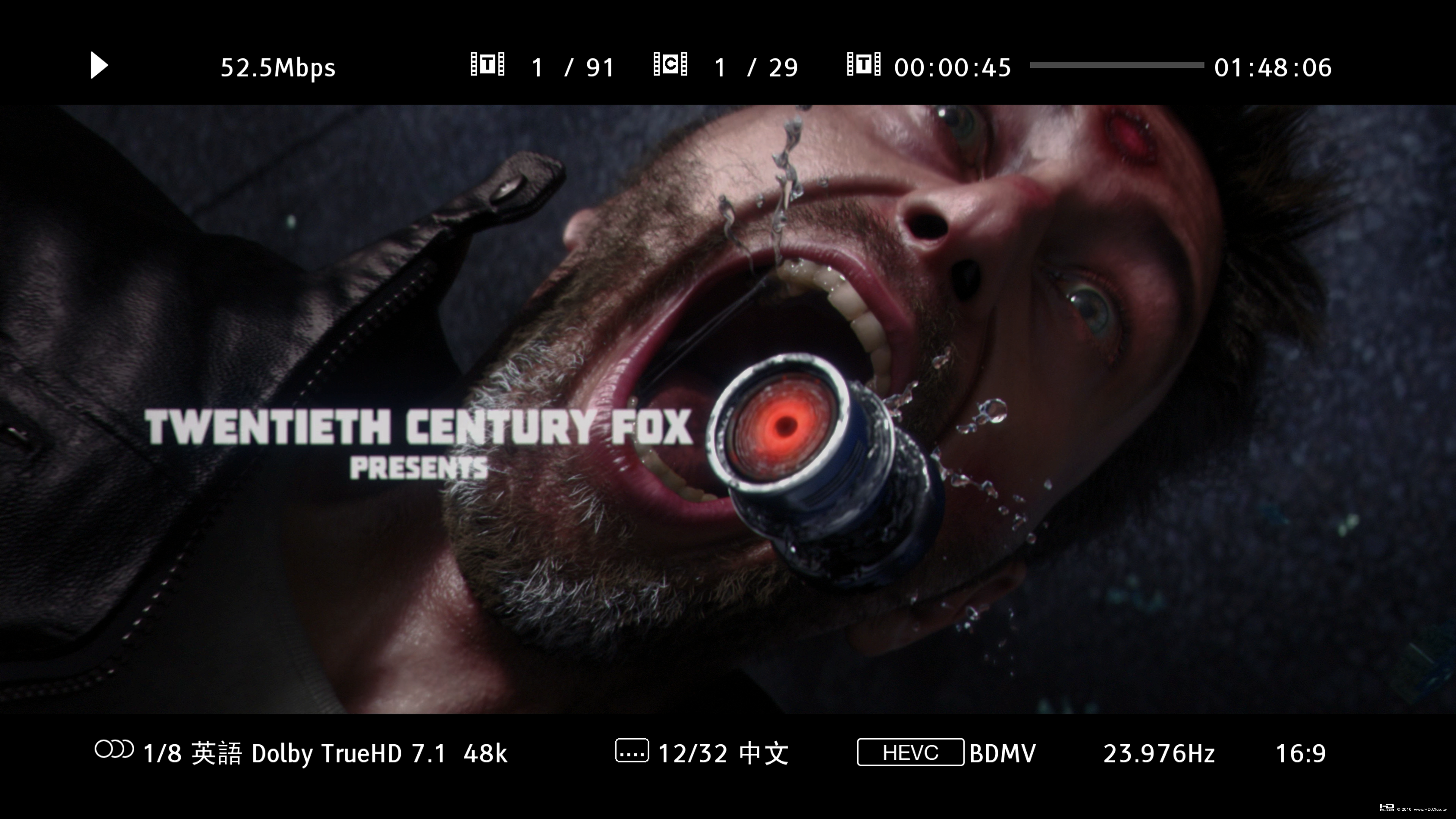

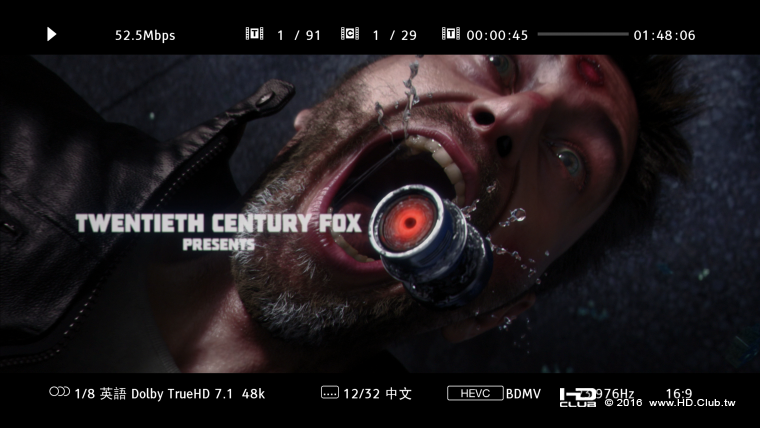

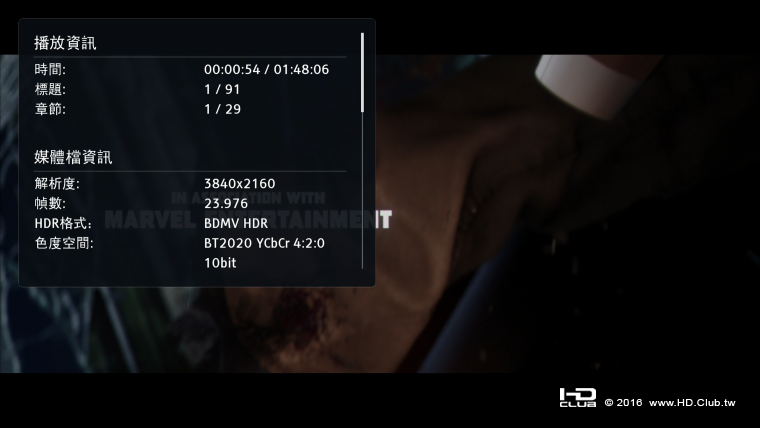

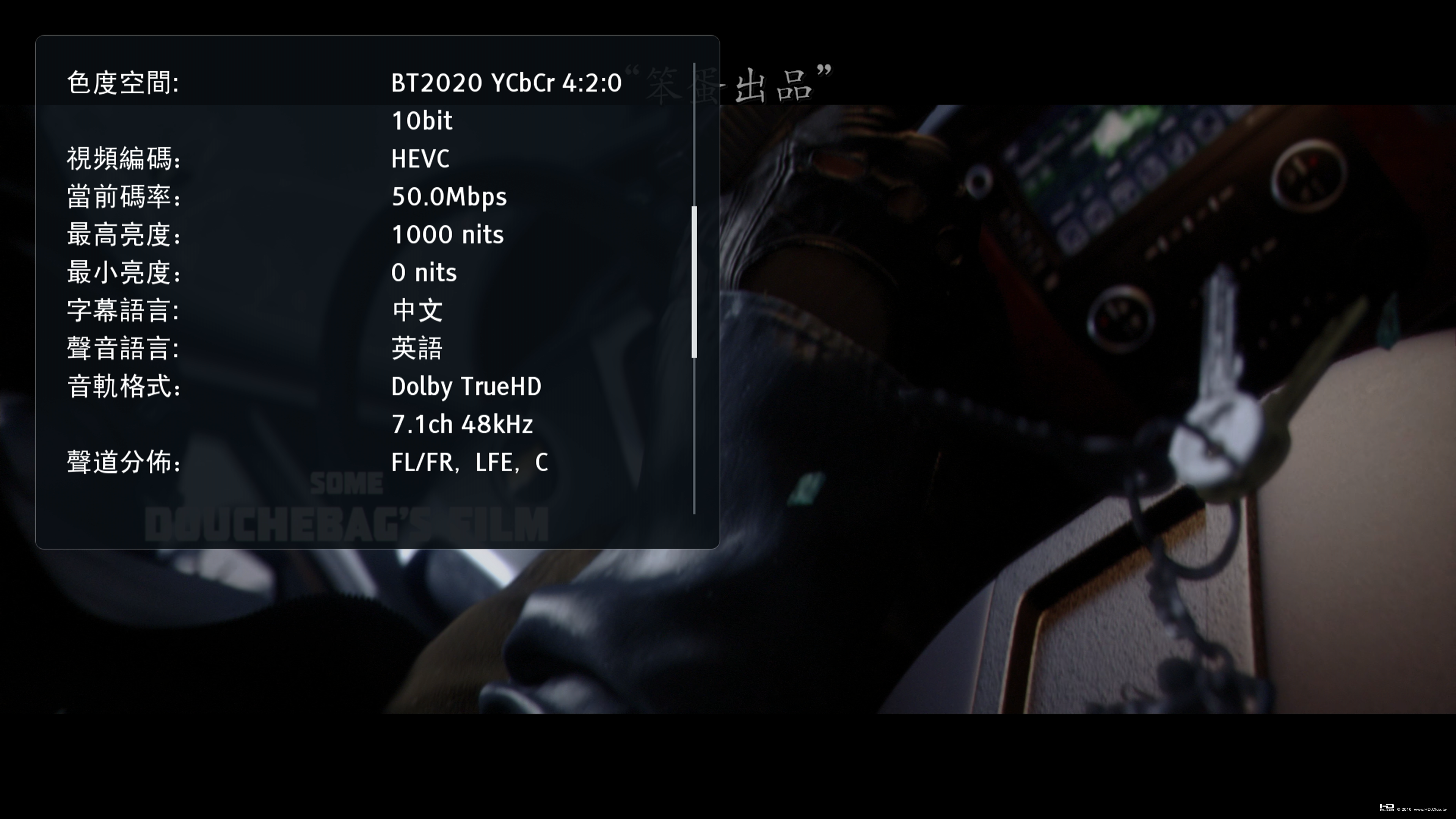

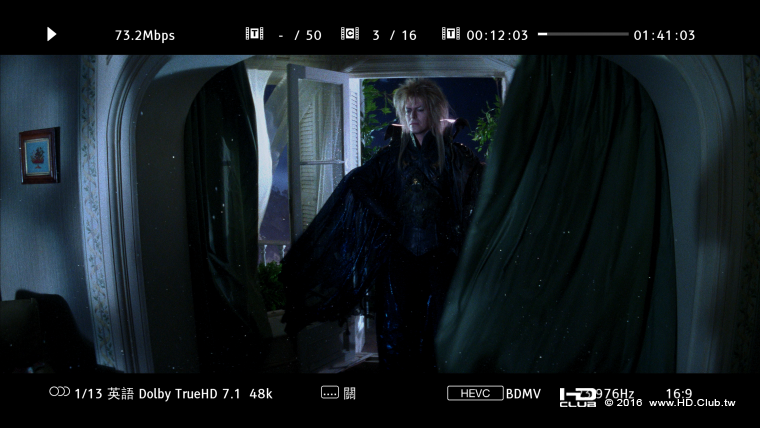

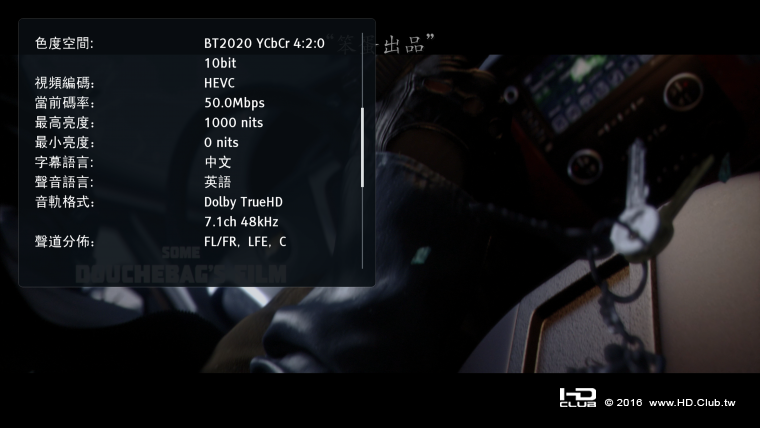

OPPO UDP-203 令人相當激賞的一個功能, 就是可以清楚看到播放的 UHD BD 所有資訊, 對於數位時代注重數據的使用者, 此功能顯得十分重要! 除了 影像/聲音 bitrate 流量, 色度空間, 編碼格式, HDR 的最大亮度及最小亮度, UDP-203 都能忠實呈現給使用者, 注重影音的玩家, 更可藉此得知影音資訊, 調整適合的顯示方式以及聲音表現.
實測 Blu-ray Audio 播放

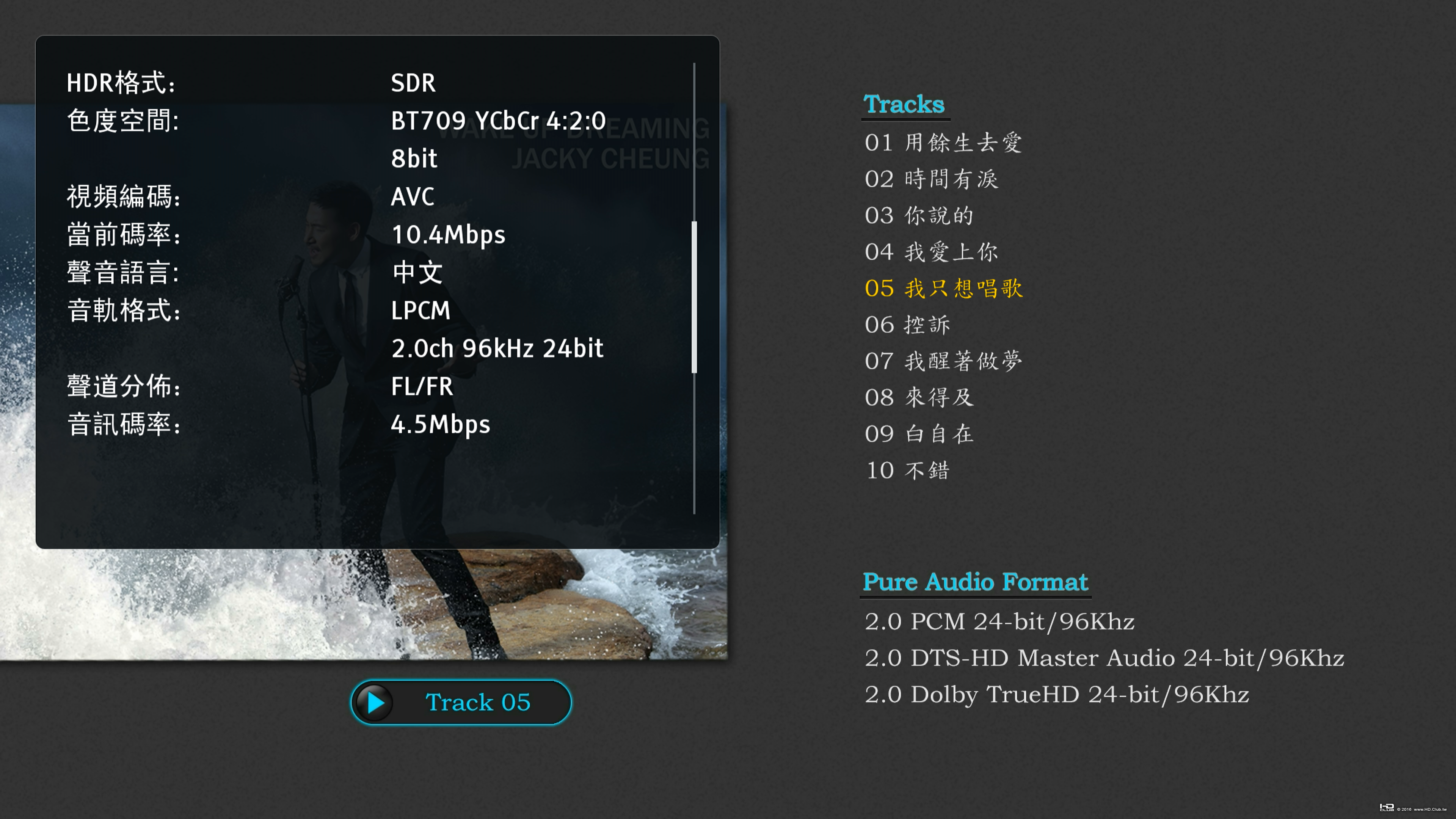

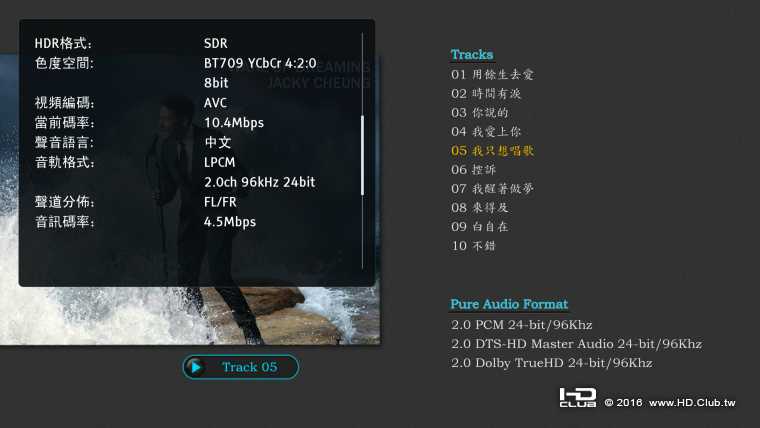

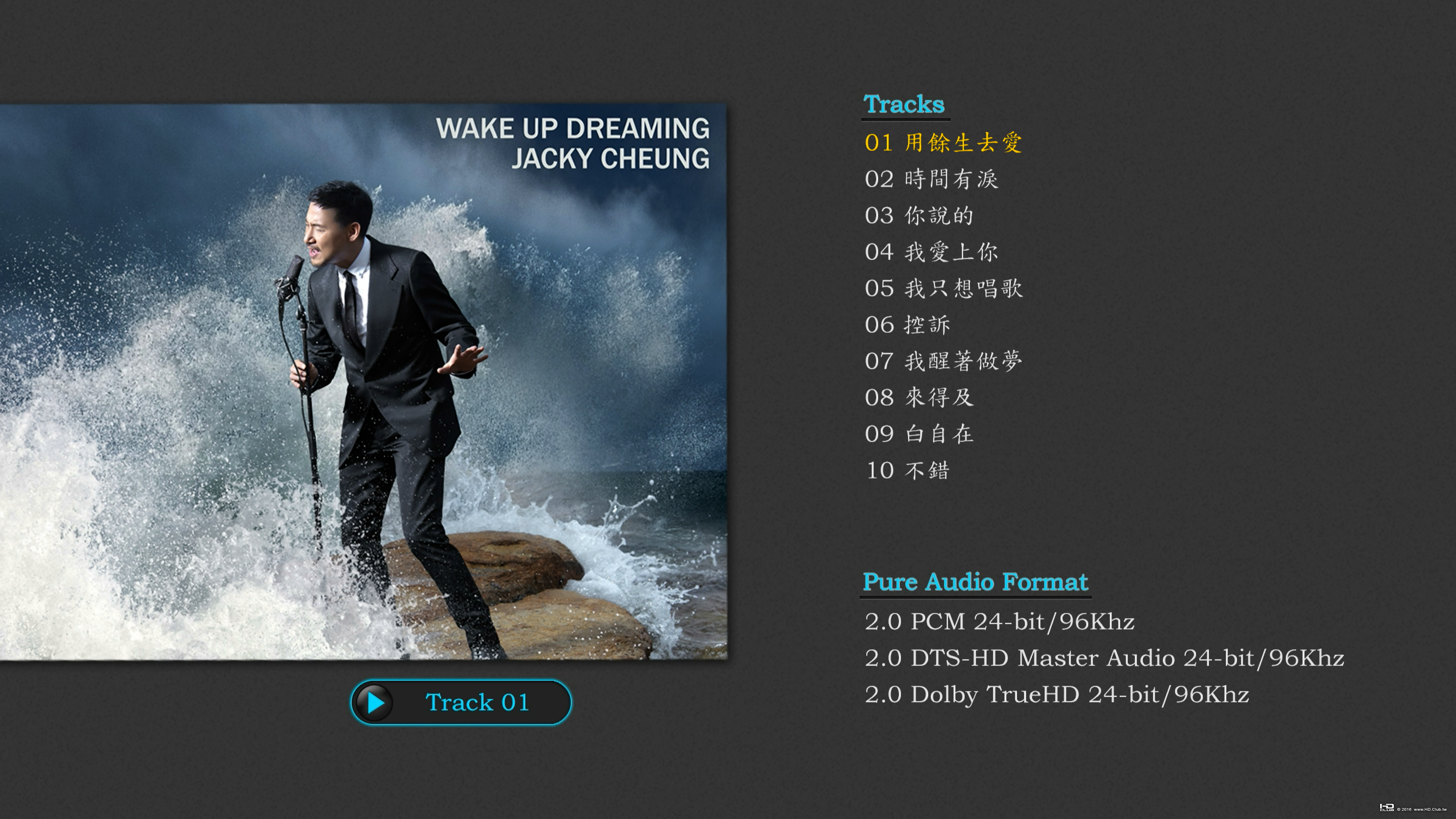

這邊採用的是 張學友 醒著做夢 這張專輯, 在台灣不常見的 BD Audio 音樂專輯
音效規格為 stereo 24bit 96KHz LPCM, dts-HD MA, 以及 Dolby TrueHD
透過 UDP-203 的 HDMI 影音分離輸出, BD 記錄的三種高解析度無損音軌, 歌神張學友的歌聲表現得更加傳神, 配樂的樂器表現更加細膩, 令人印象深刻

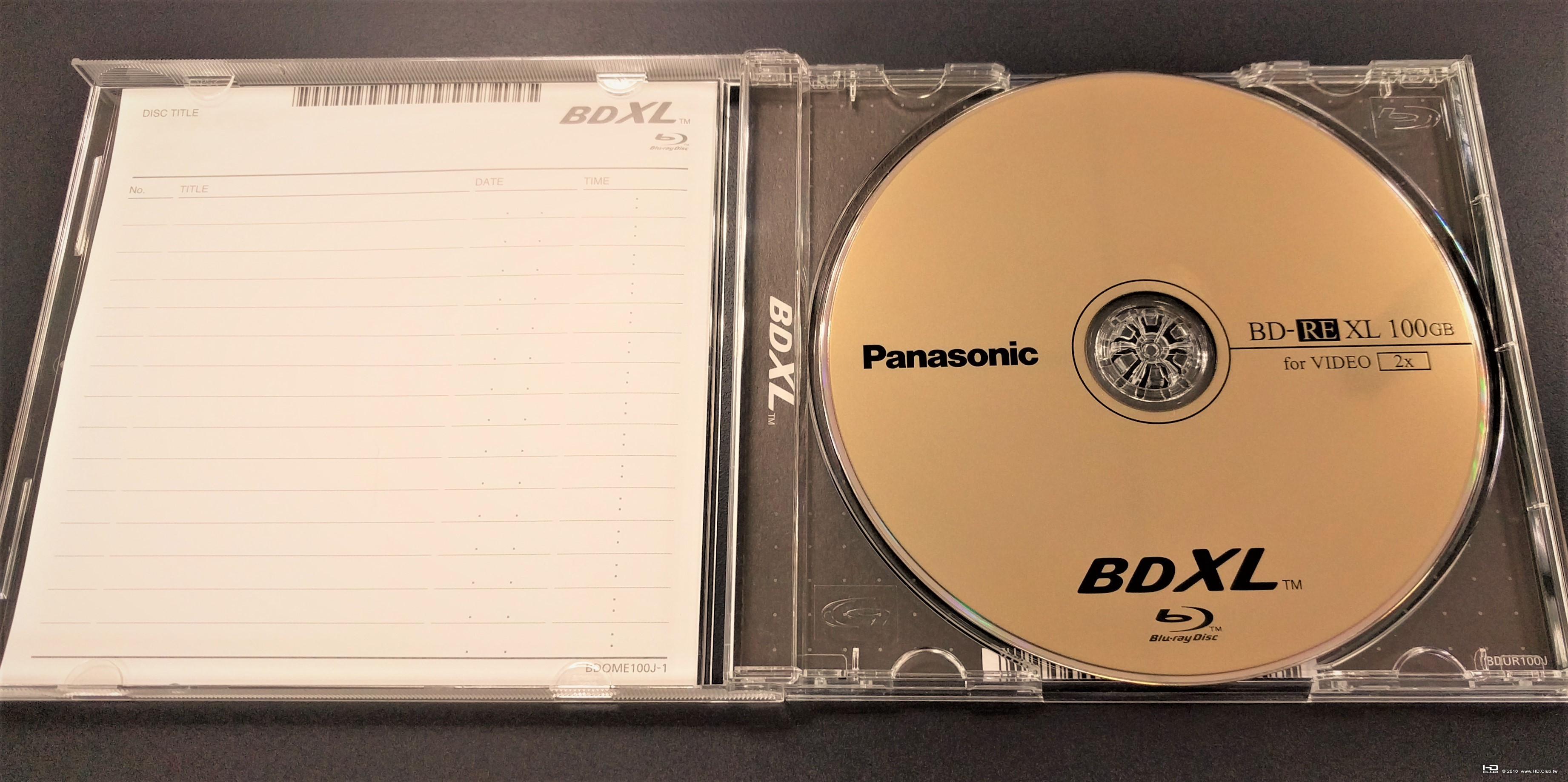

BDAV 播放功能

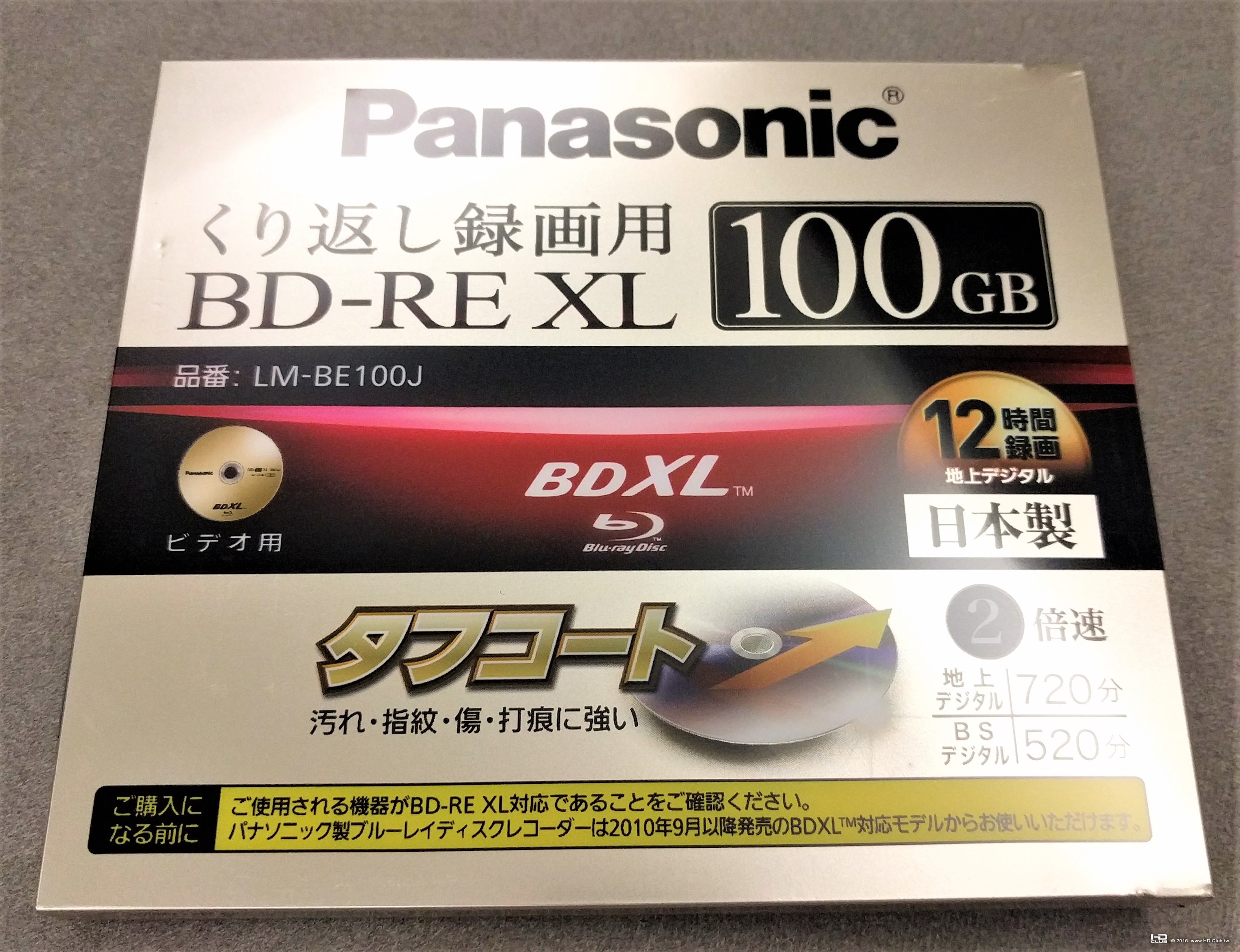

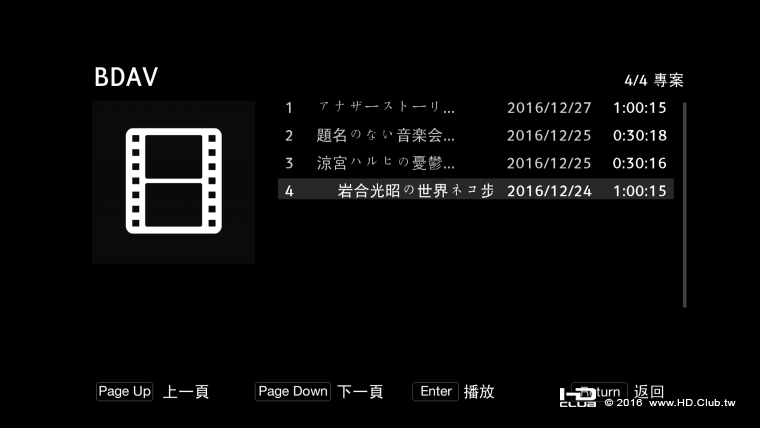

Blu-ray Disc 除了市售的影碟 BDMV 之外, 錄影機所使用的 BDAV, OPPO UDP-203 也可以支援播放!

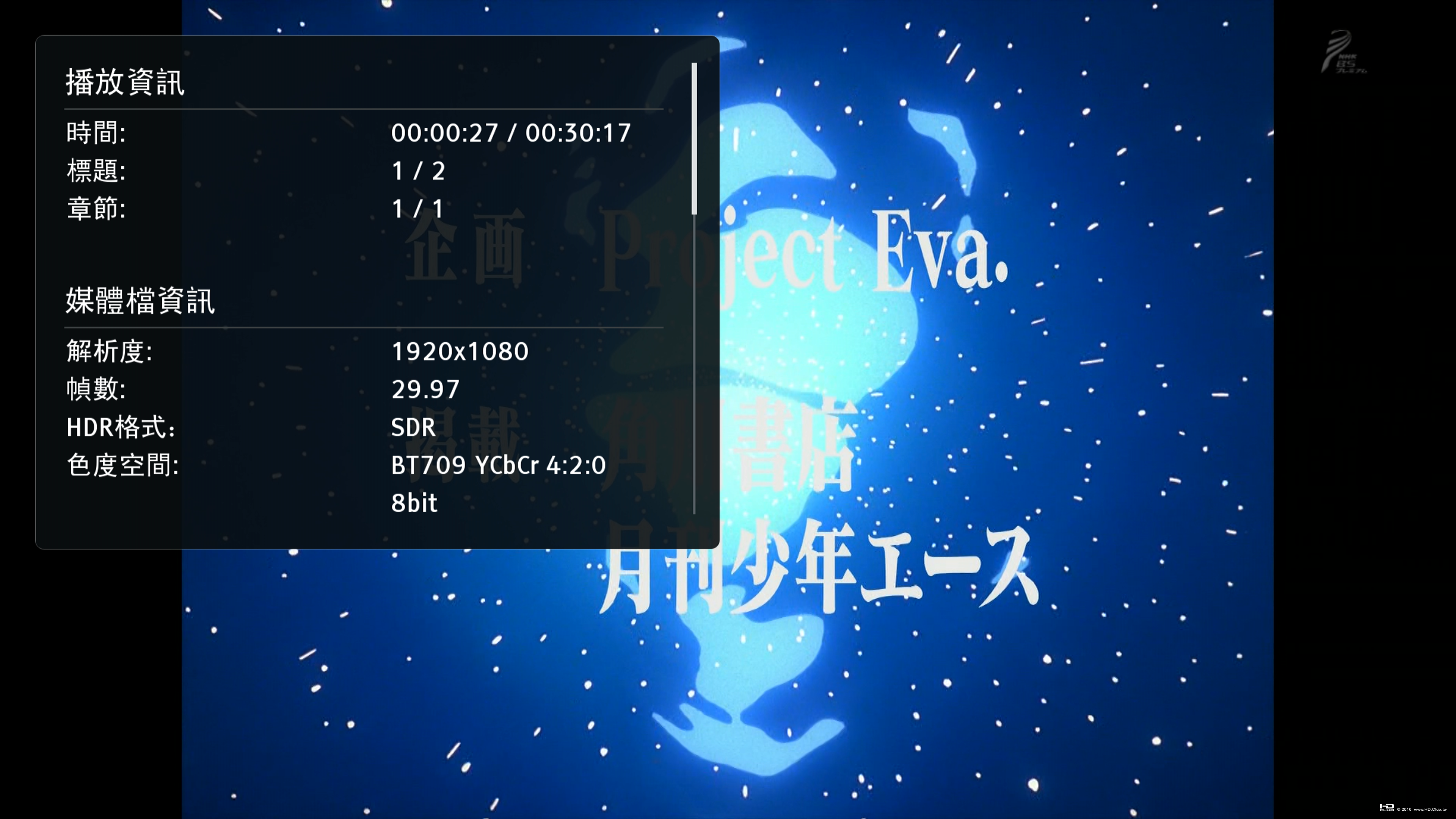

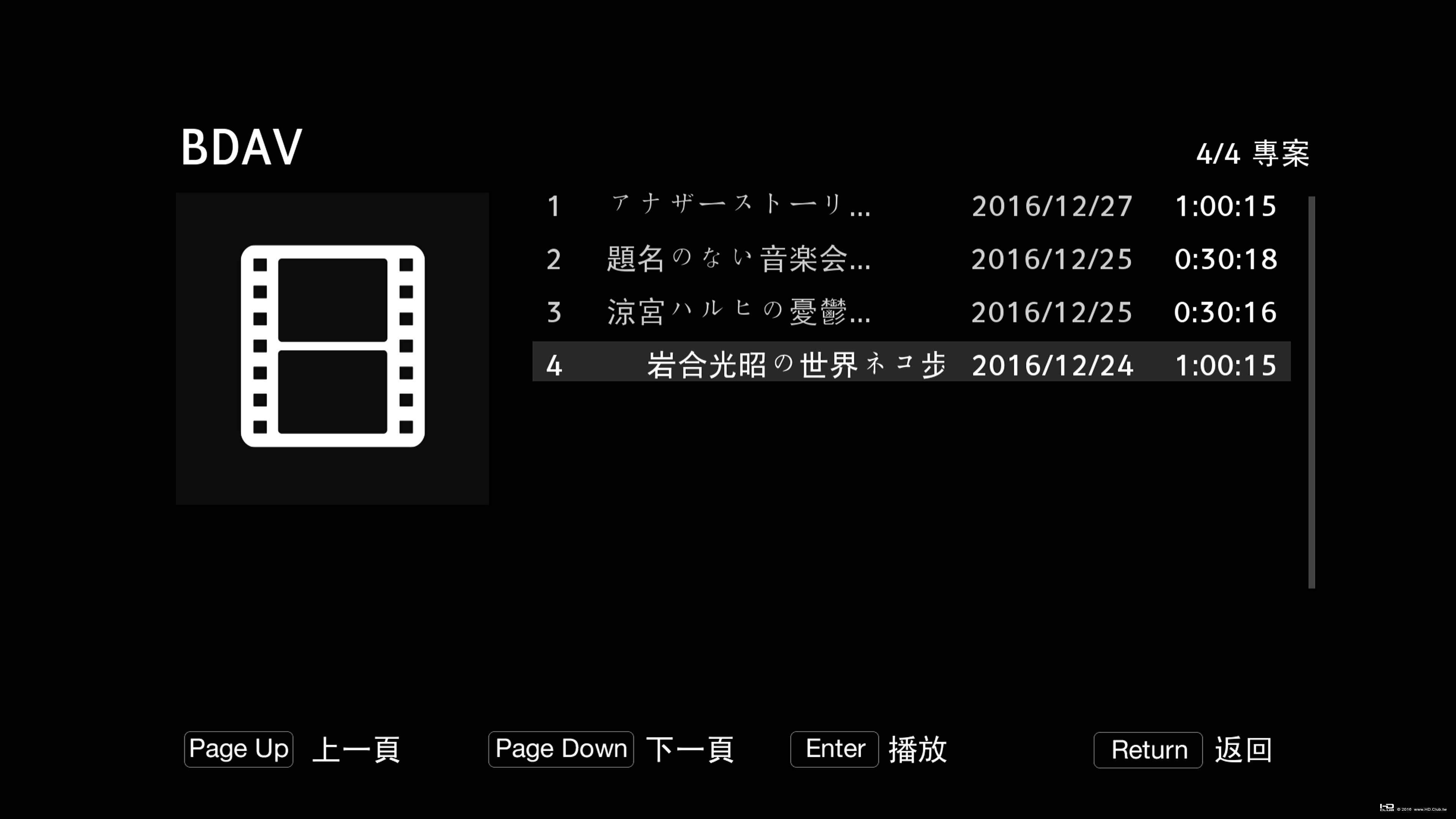

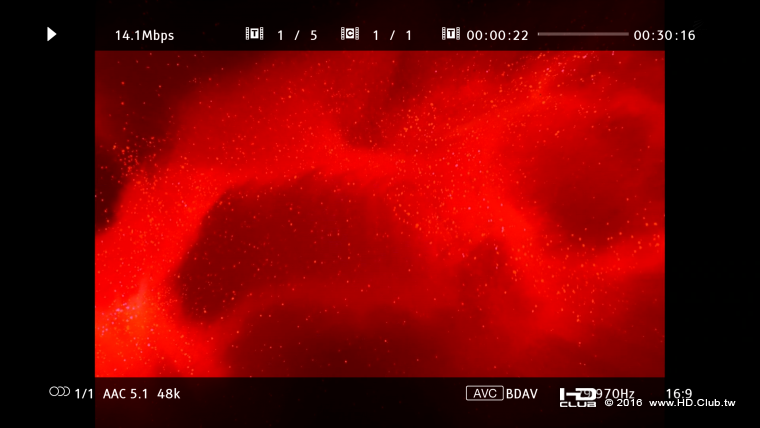

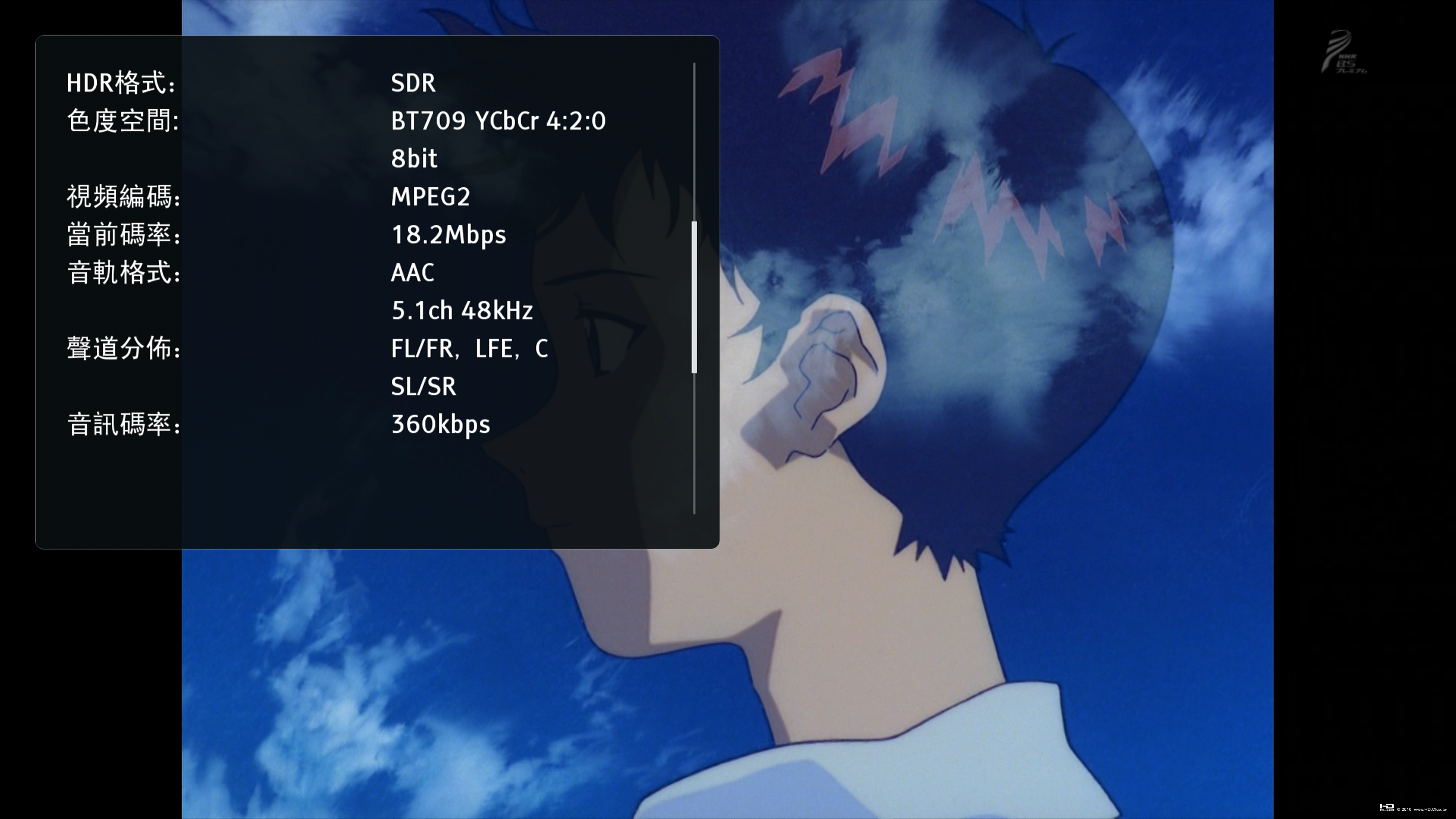

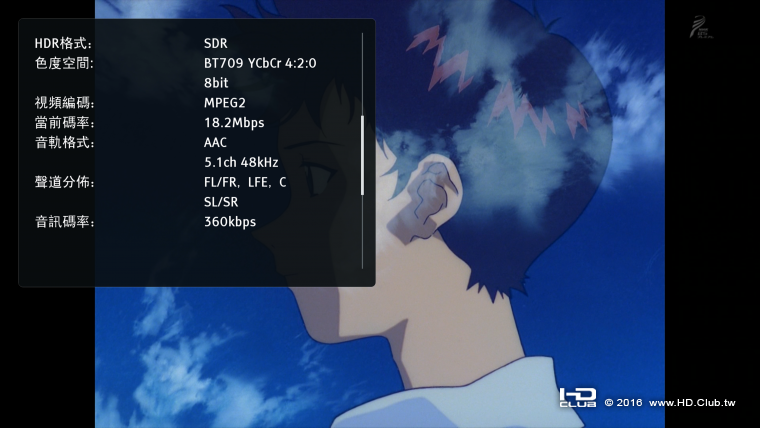

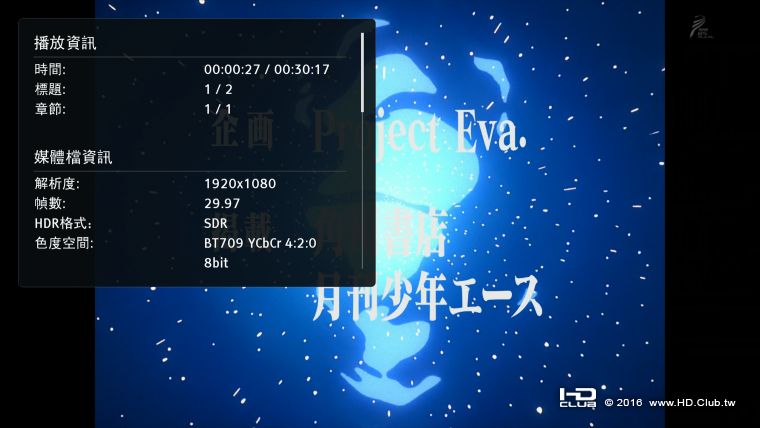

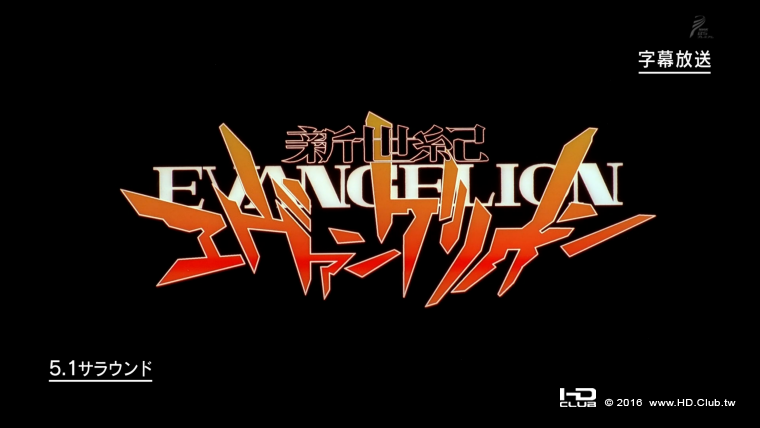

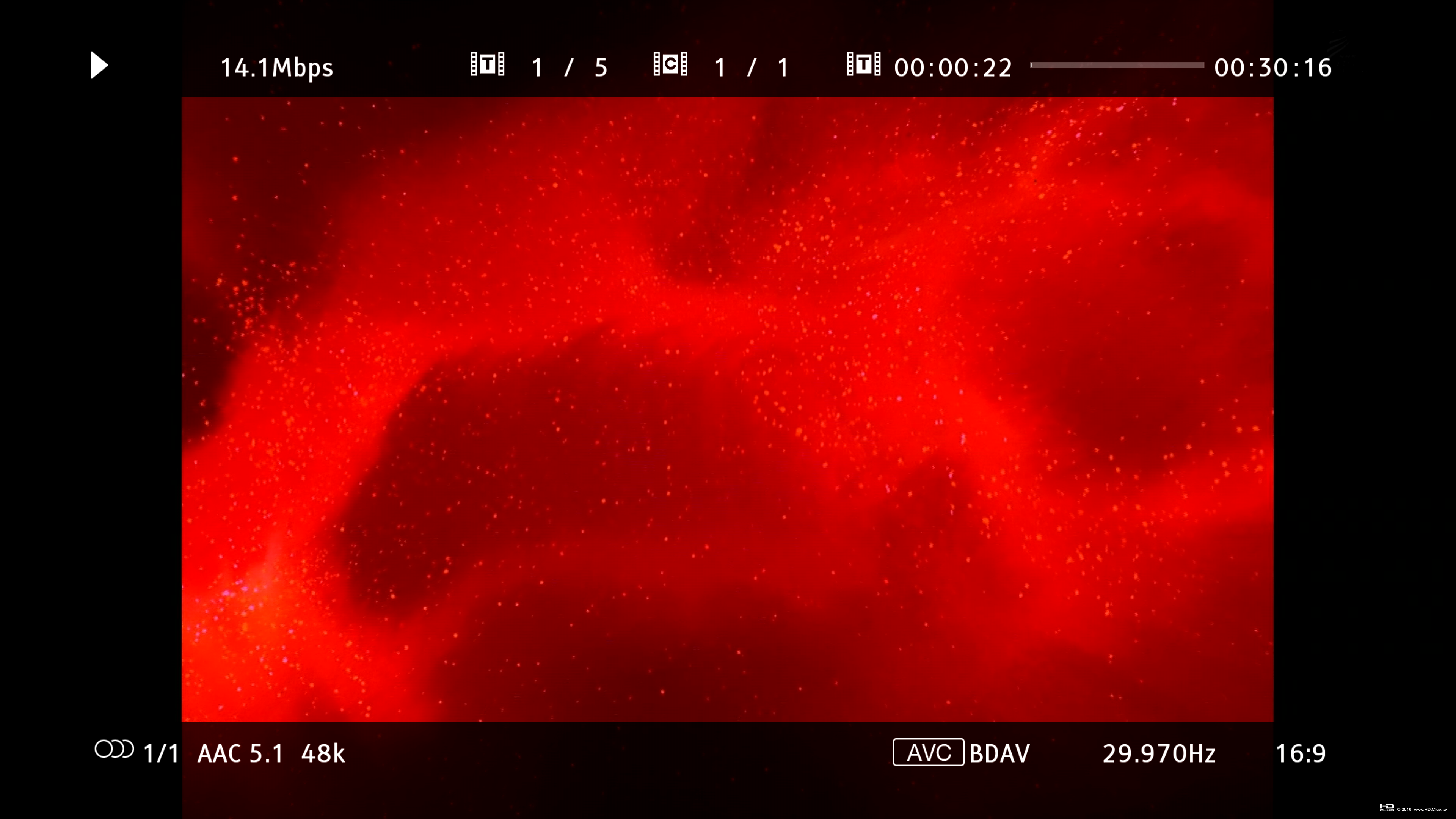

以下筆者以 NHK BS Premium 頻道正在播出的經典動畫 (新世紀福音戰士) 錄製成 BDAV 後, 在 UDP-203 實際播放
這部 1995 年所推出的經典動畫, 經過 Full HD 的 Remastered 之後, 透過 OPPO UDP-203 強大的倍頻效果, 在 4K 顯示器上呈現的畫質表現令人相當驚豔, 而節目所提供 MPEG2 AAC 5.1CH, OPPO UDP-203 也正常的以 LPCM 5.1CH 輸出, 在環繞擴大機聽到正確無誤的 5.1 環繞聲道!

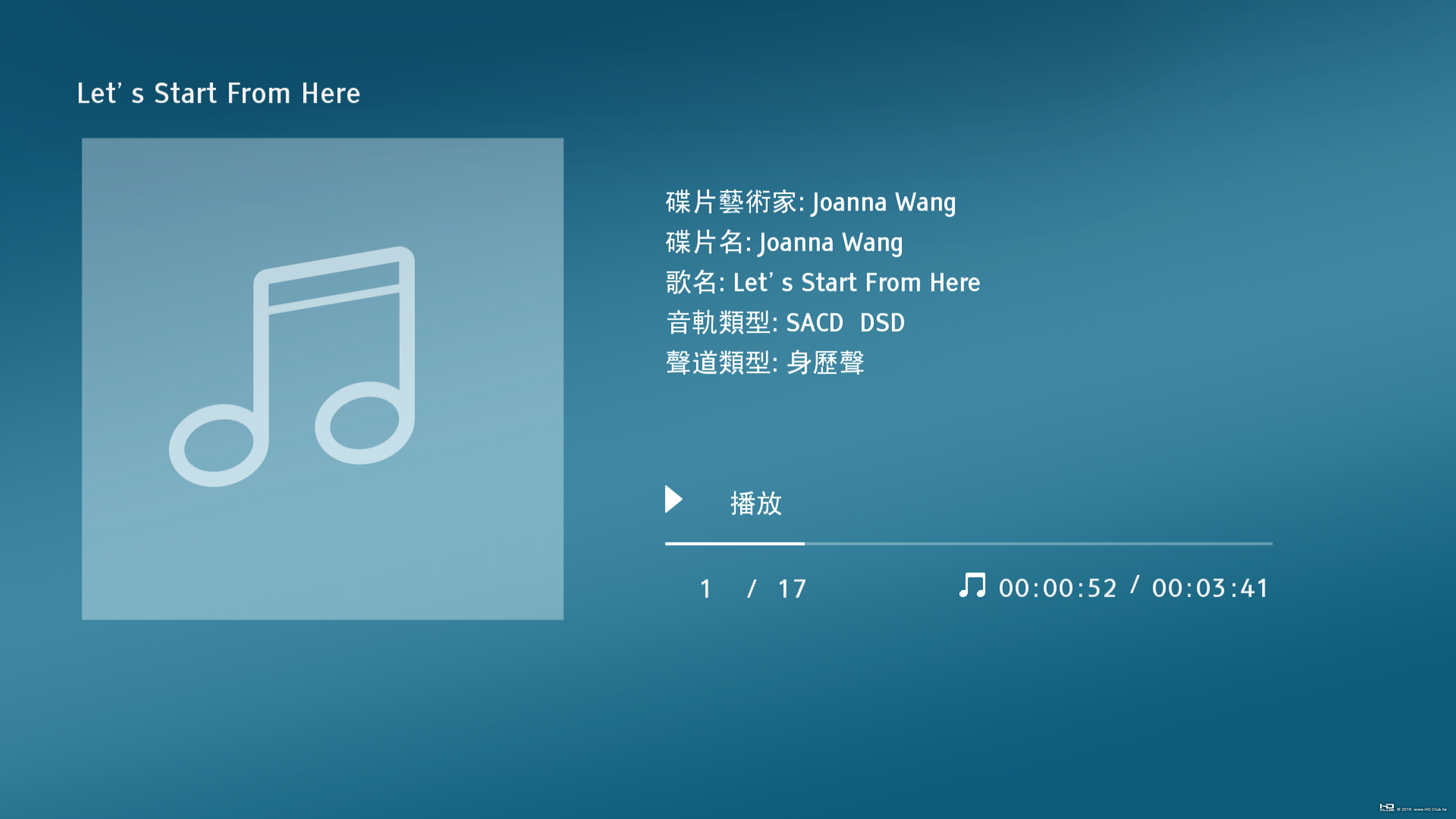

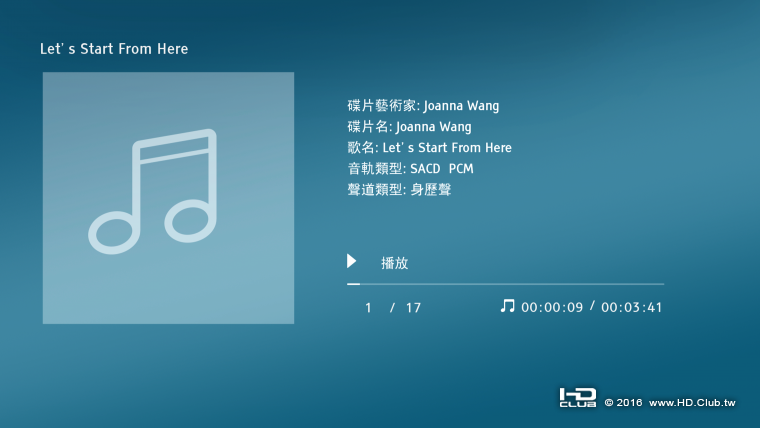

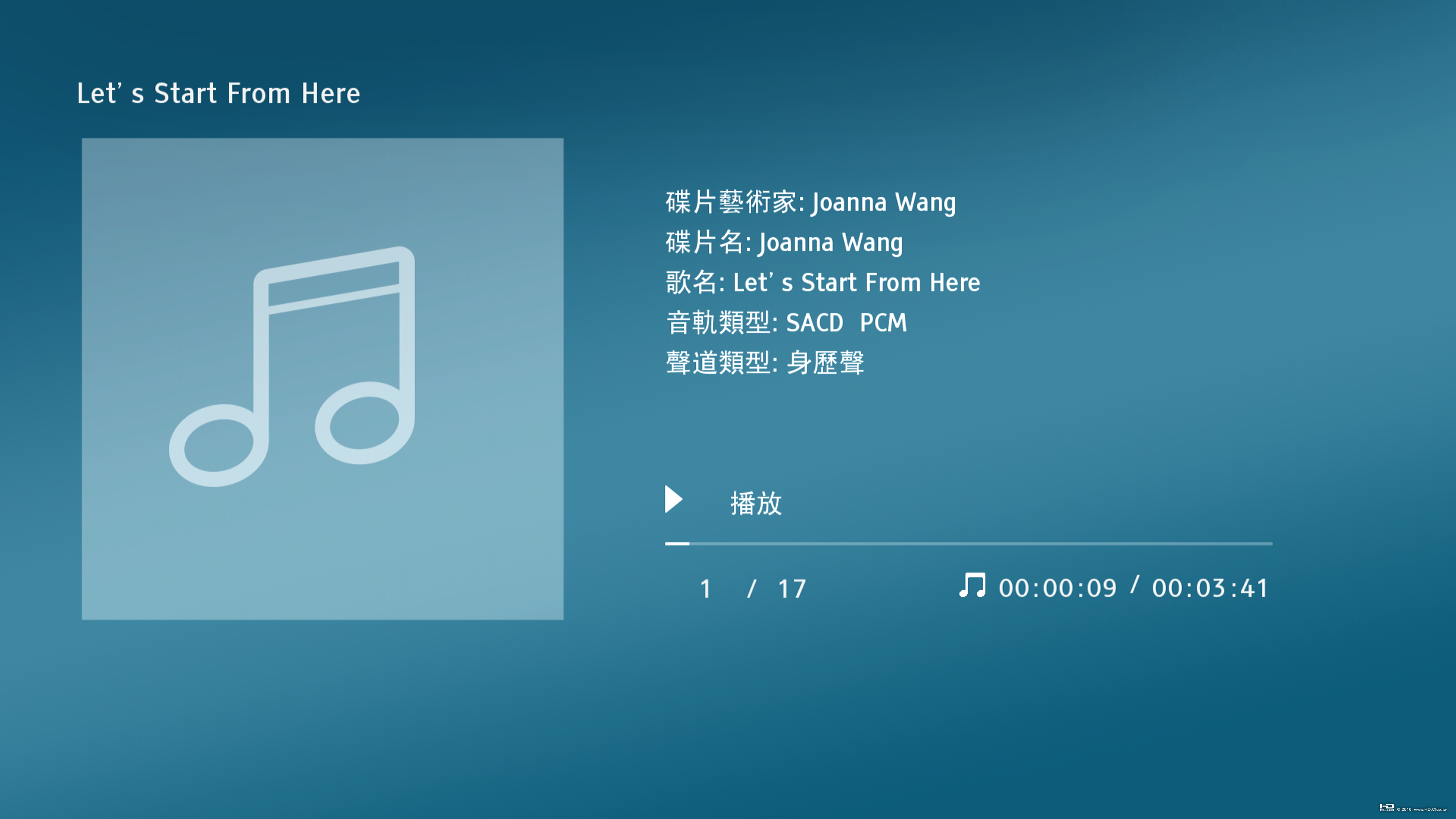

SACD 播放功能
OPPO 從第一台藍光播放機 BDP-83 開始, 就開始提供 SACD 播放功能, 由於 BDP-83 價位相對低廉, 且整體影音表現不俗, 因此成為愛樂者心目中的聖物之一, UDP-203 也承襲了這項優良的傳統, 提供 SACD 播放功能, 成為史上首台 UHD BD + SACD 全能播放機!
如果使用者的 HDMI 接收裝置 (擴大機 或是 DAC) 能夠支援 DSD (Direct Stream Digital) 格式, UDP-203 會自動啟用

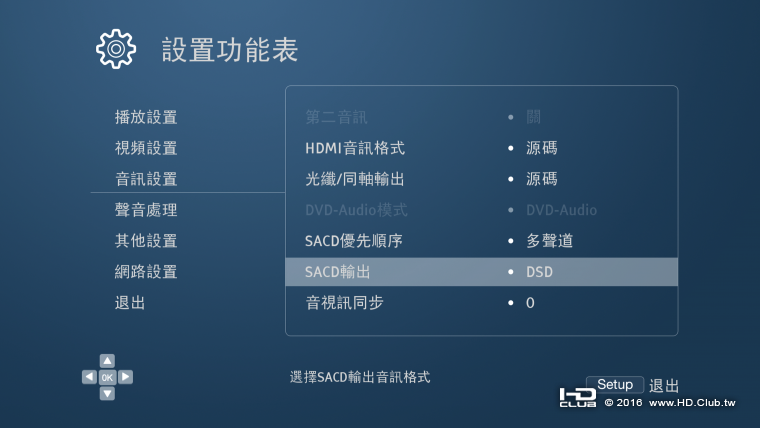

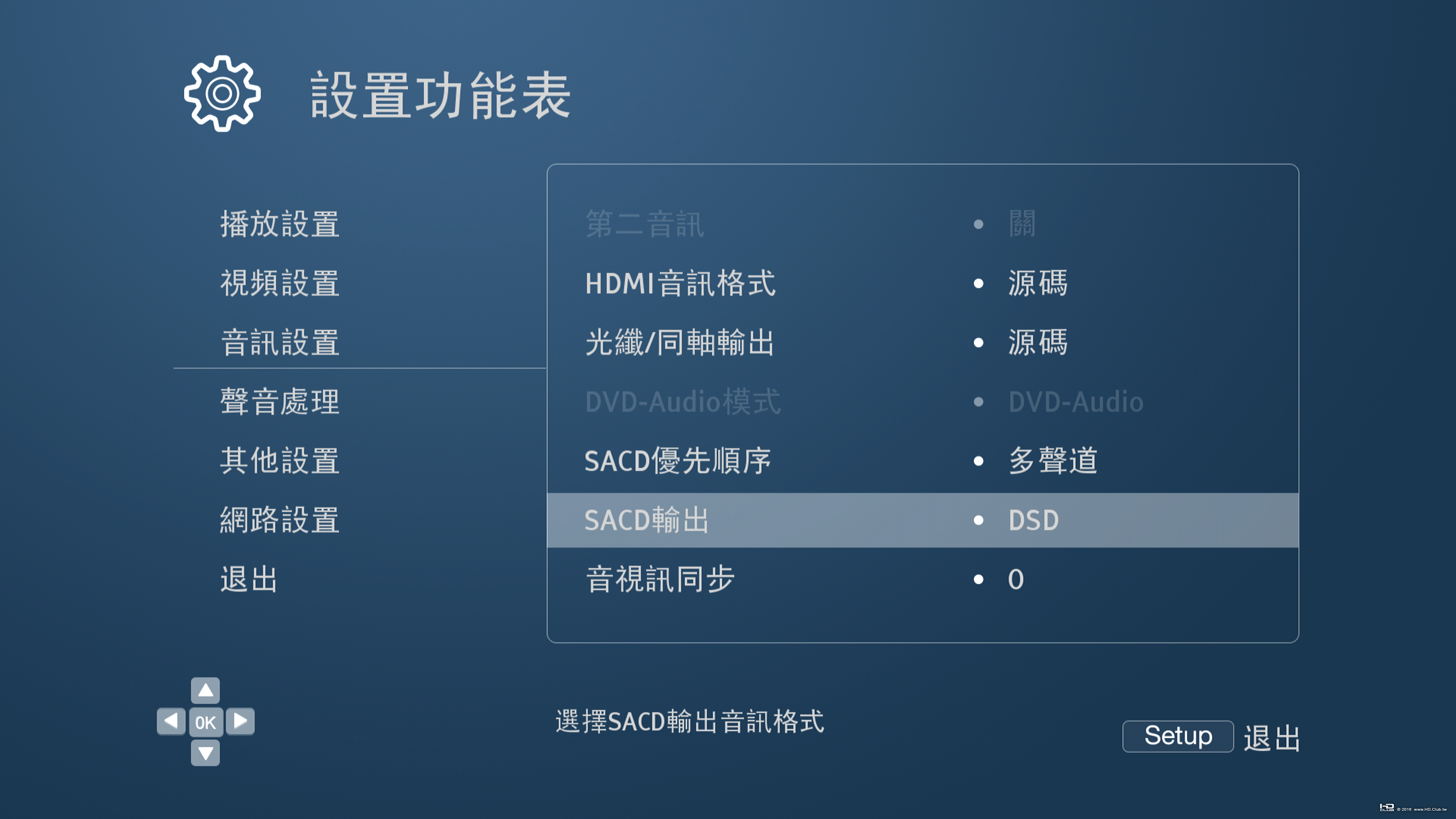

若是沒有偵測到, 使用者亦可自行在 "設置" 當中 SACD 指定為 DSD

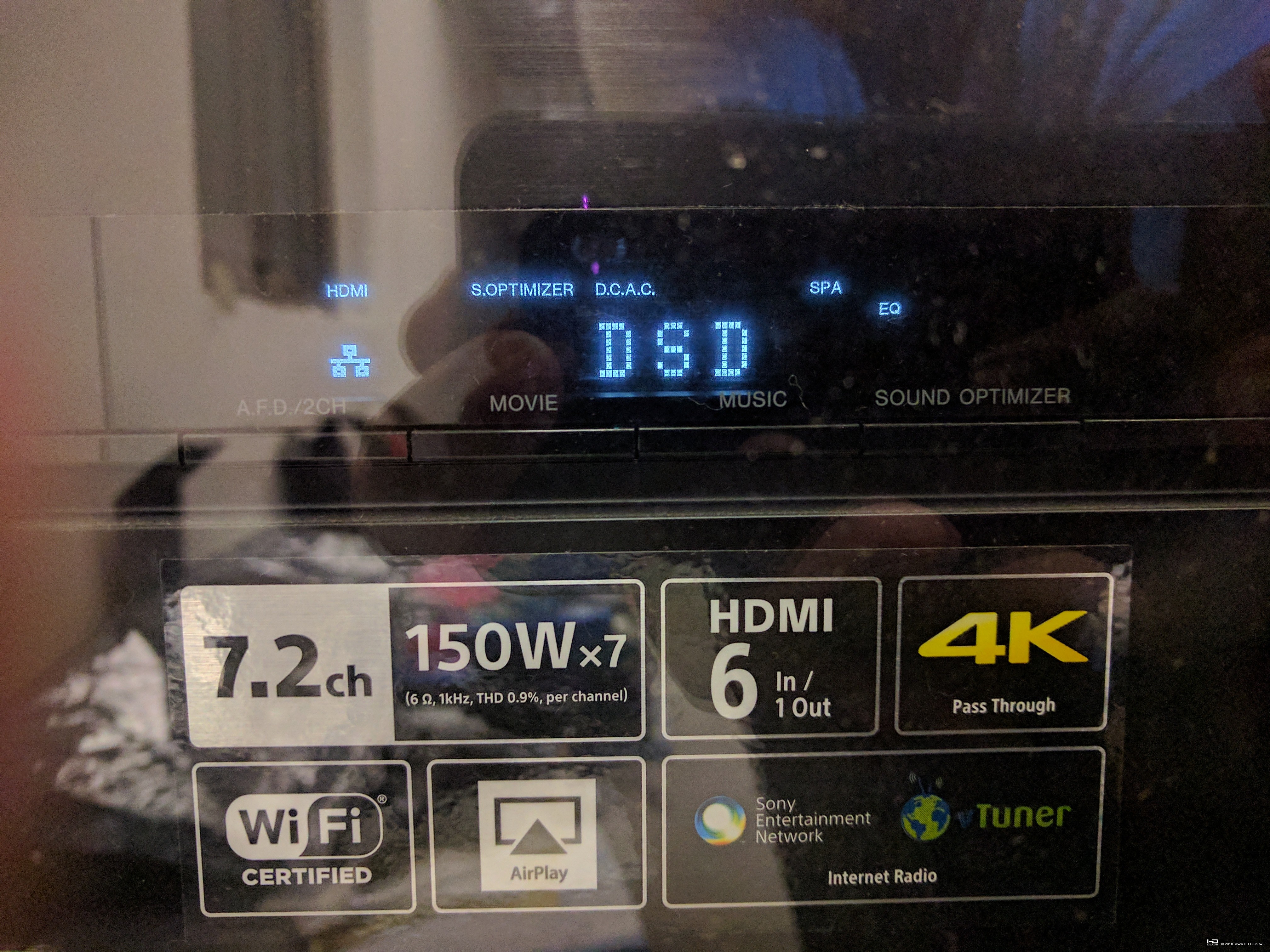

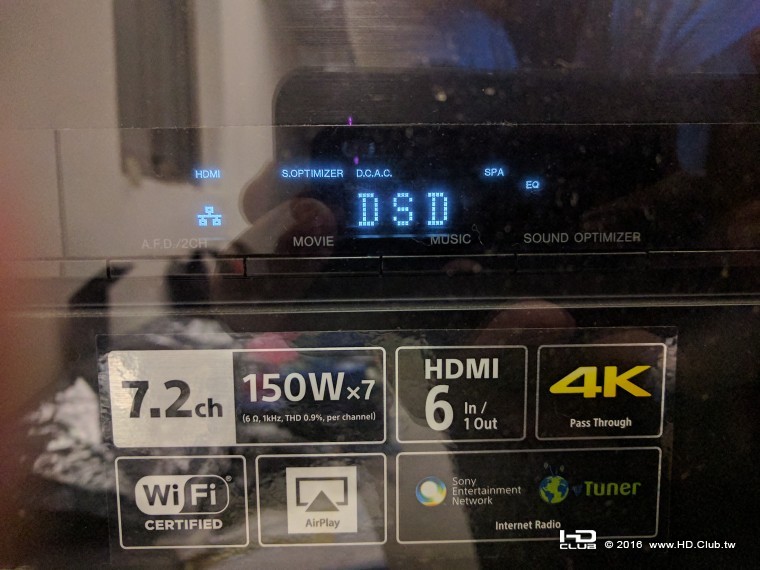

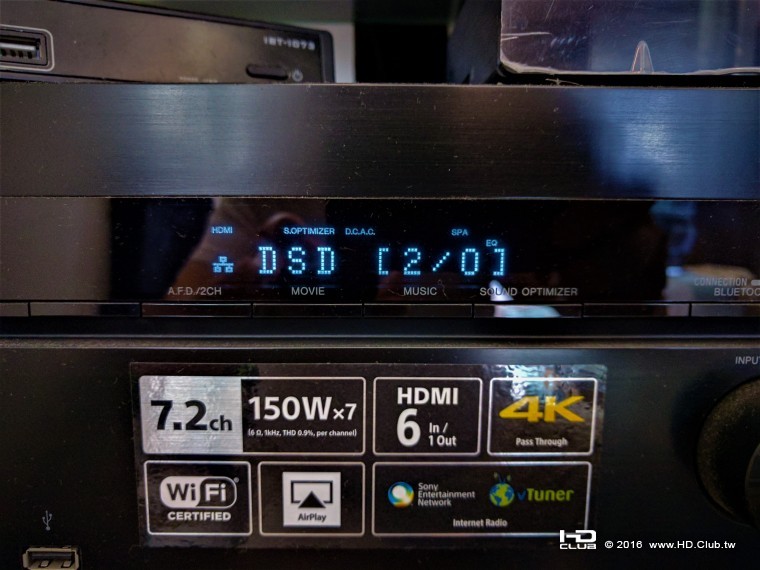

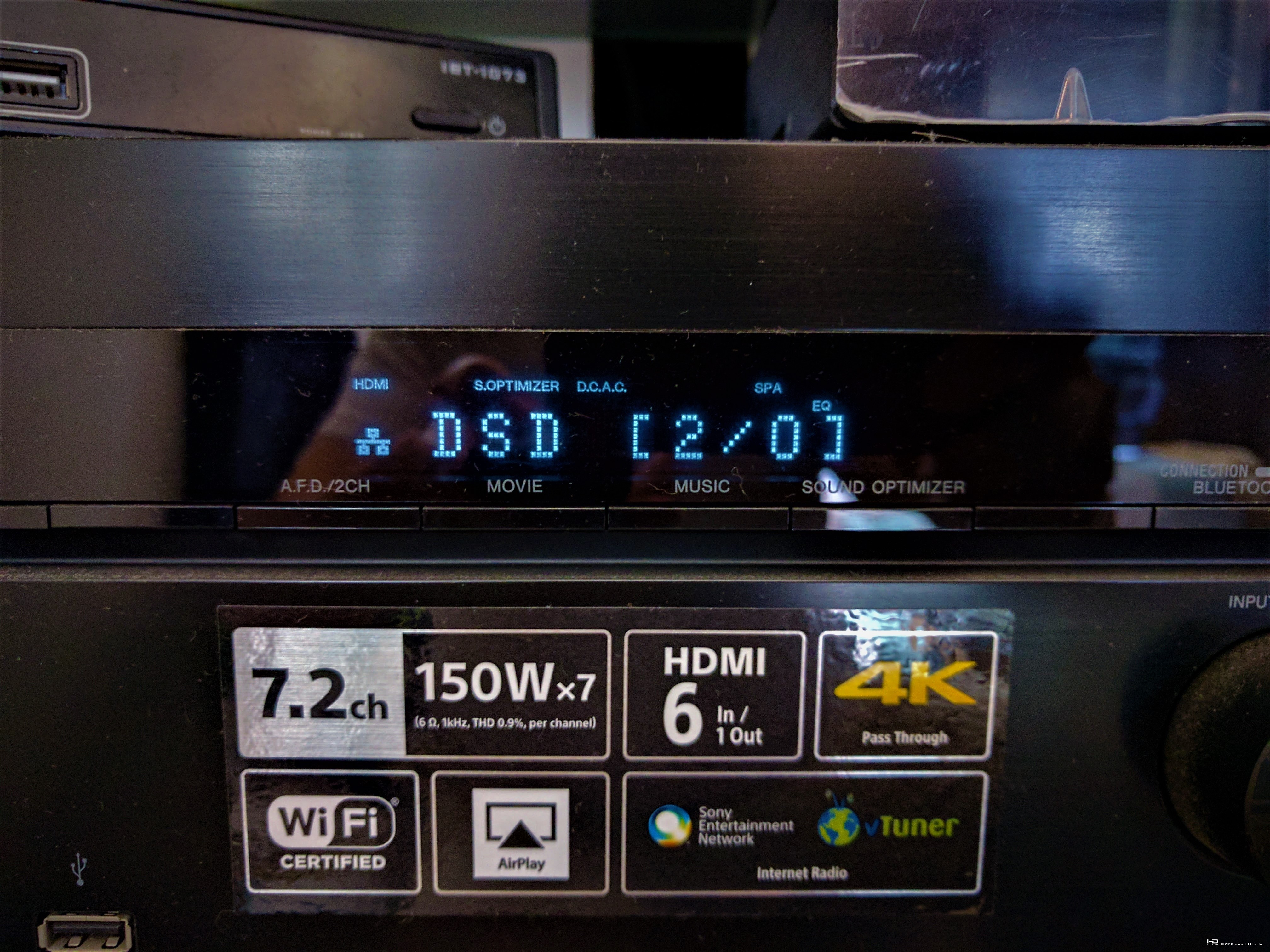

擴大機 或是 DAC 順利 DSD 點燈成功
不過, 因為 SACD 的保護機制, UDP-203 播放 SACD 時會關閉 S/P DIF 光纖與同軸的輸出, 只允許透過 HDMI 介面輸出喔!

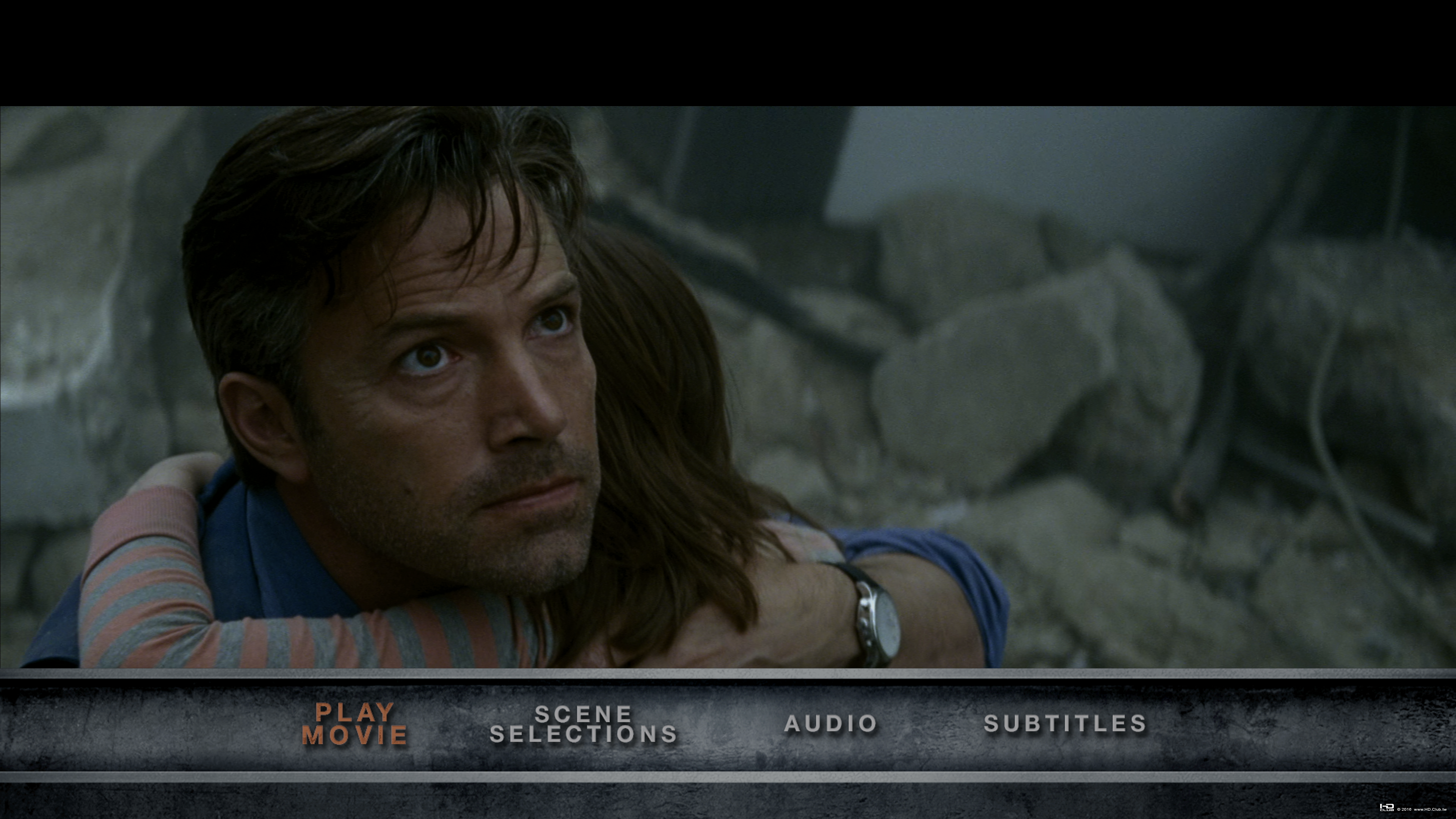

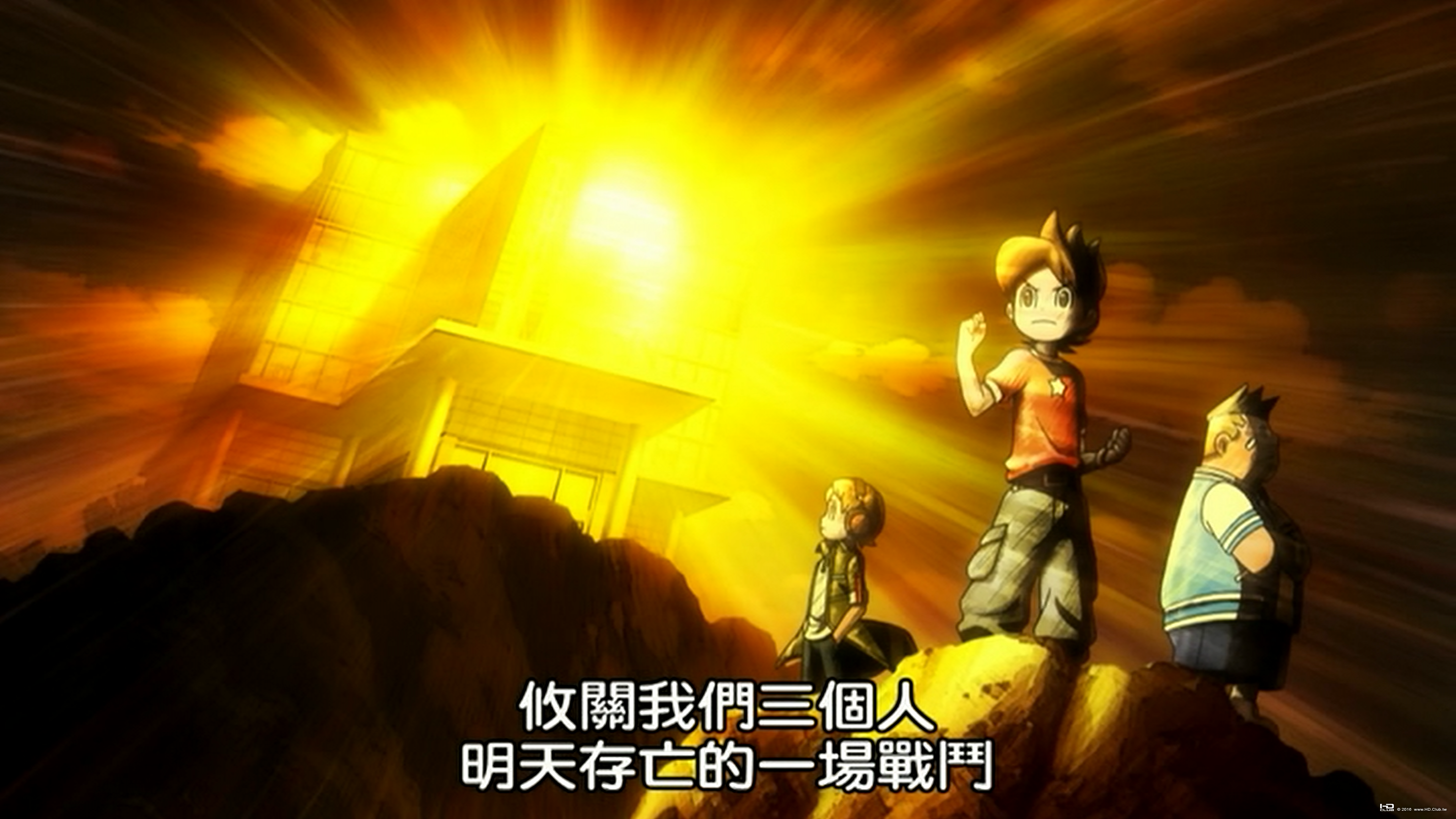

DVD 升頻效果佳

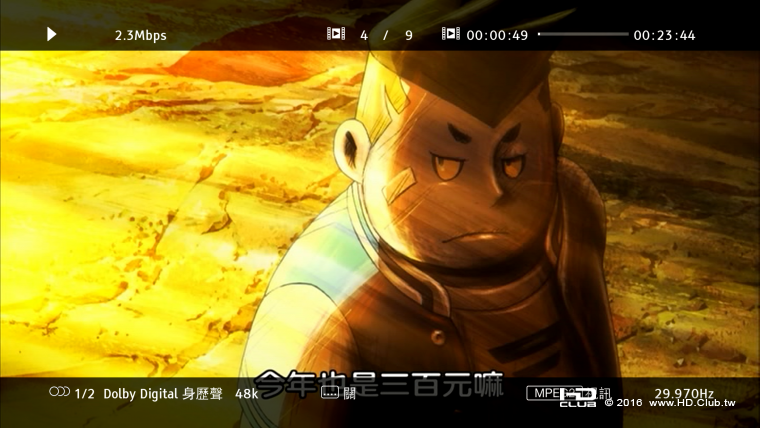

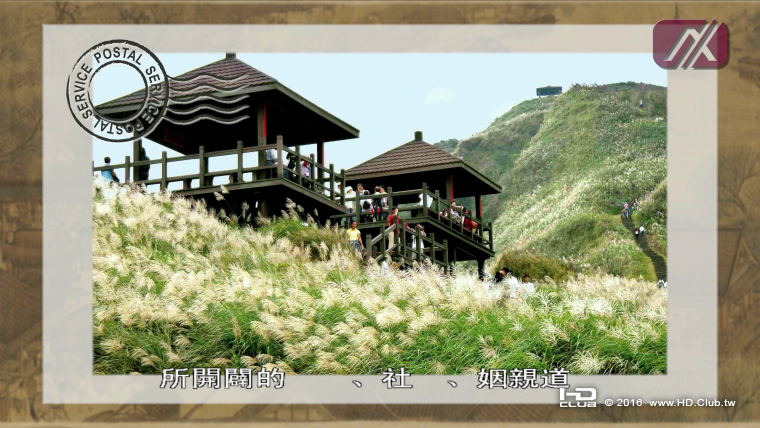

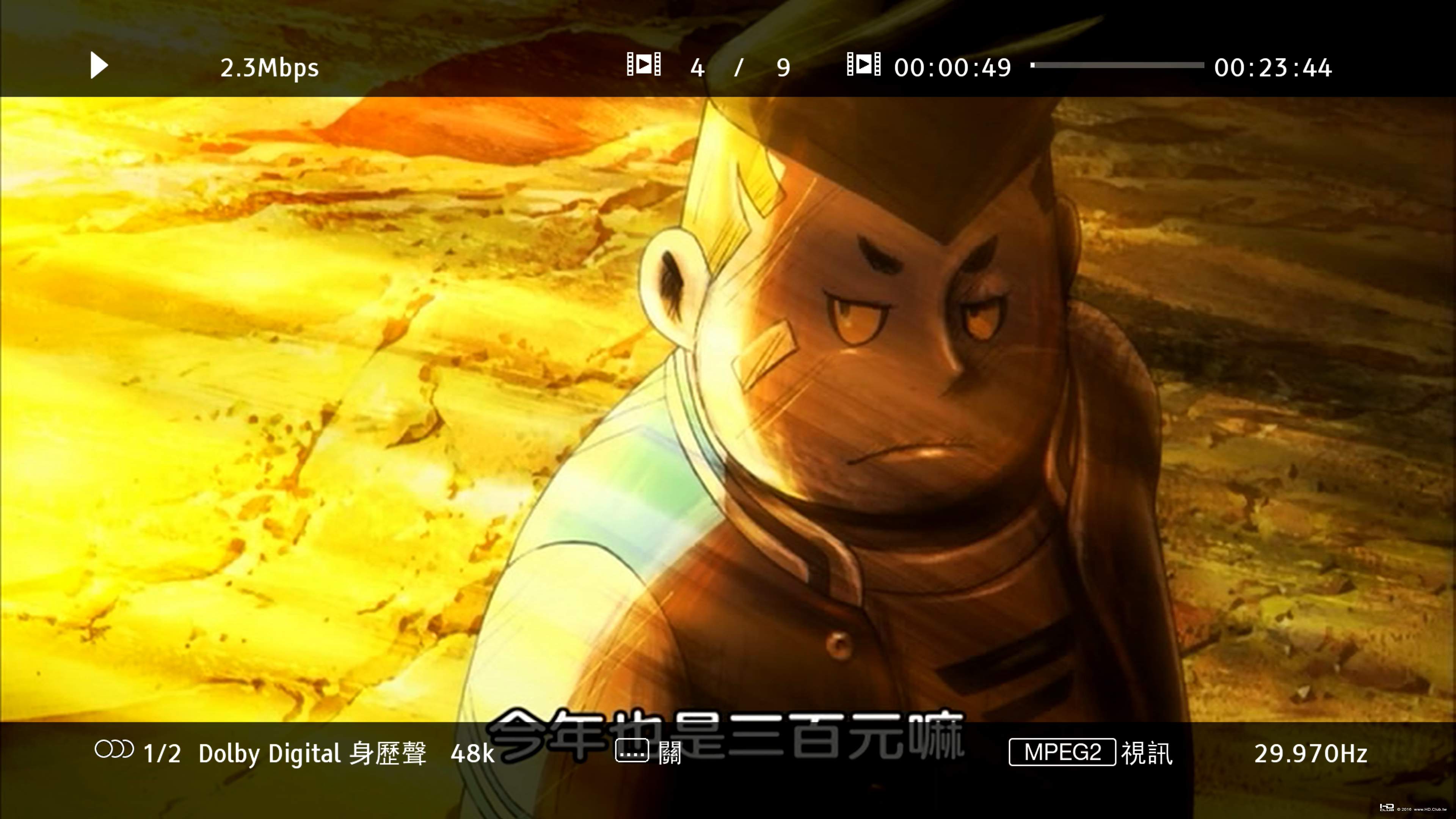

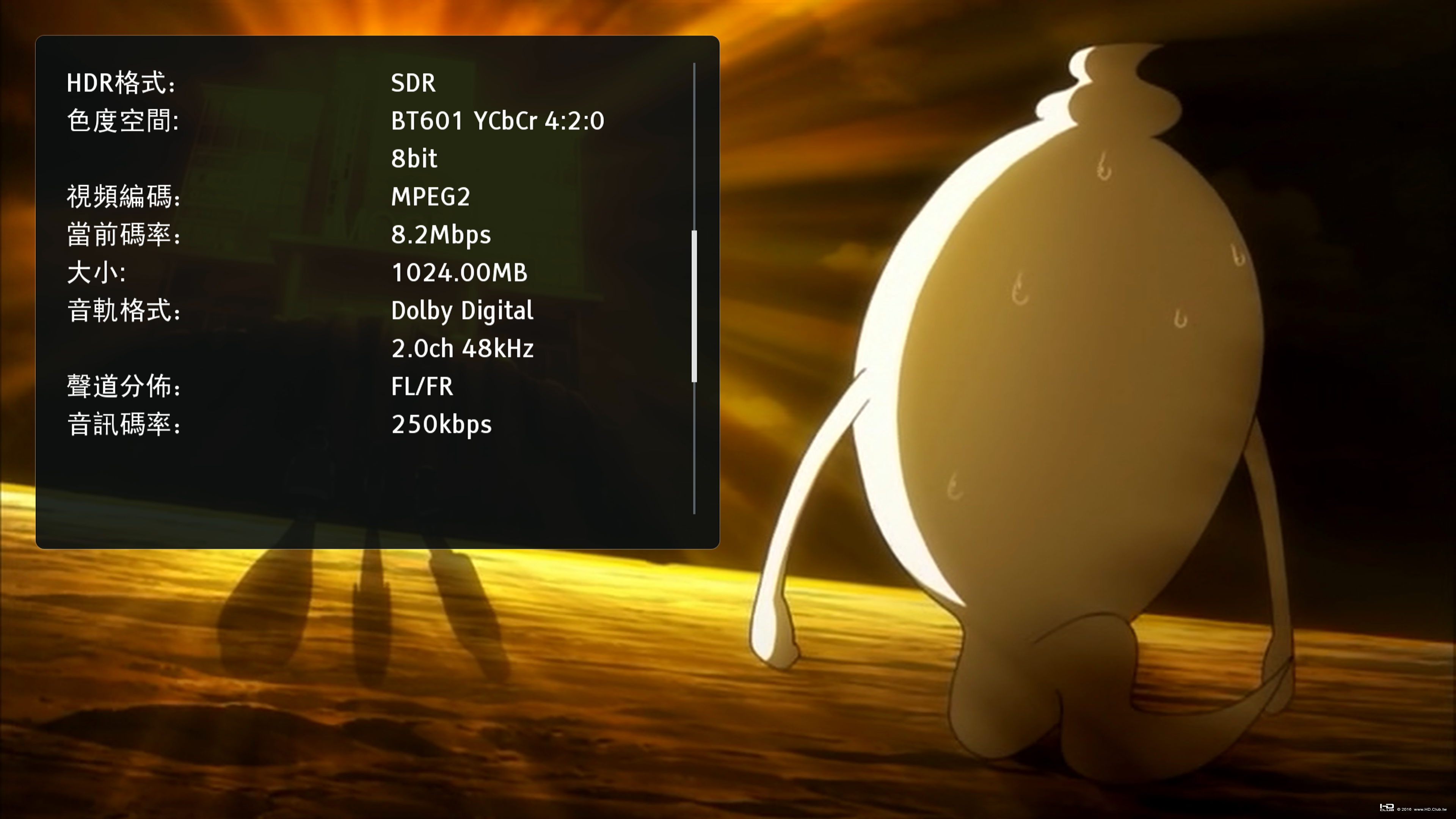

OPPO UDP-203 亦可播放 DVD Video 以及 DVD Audio, 而且還能夠將 DVD Video 的 SD 480p/i 畫質, 提升至 4K 等級
畫質表現可圈可點, 如果不說明, 我想..大部分的朋友應該會以為這樣的畫質是在播藍光 BD 呢!

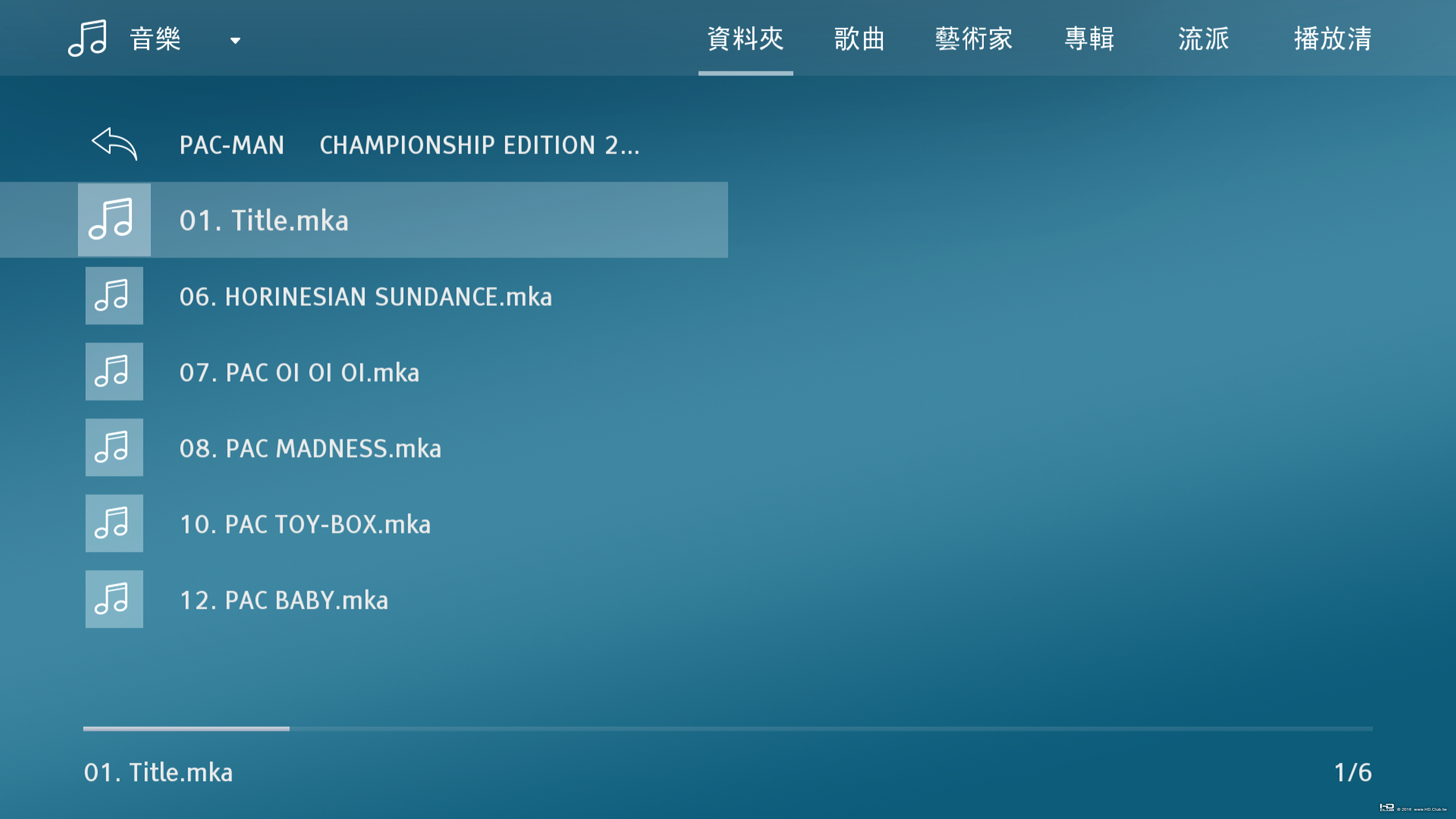

播放多媒體檔案效果一樣讚
OPPO UDP-203 本體前方具備一組 USB 3.0 介面, 後方具備兩組 USB 3.0, 可讓使用者接上 USB 隨身碟或是硬碟, 播放在 USB 裝置當中的多媒體檔案. 官方規格宣稱支援 MPEG2, MPEG4, AVC, HEVC, VP9 以及絕大多數的音效格式.

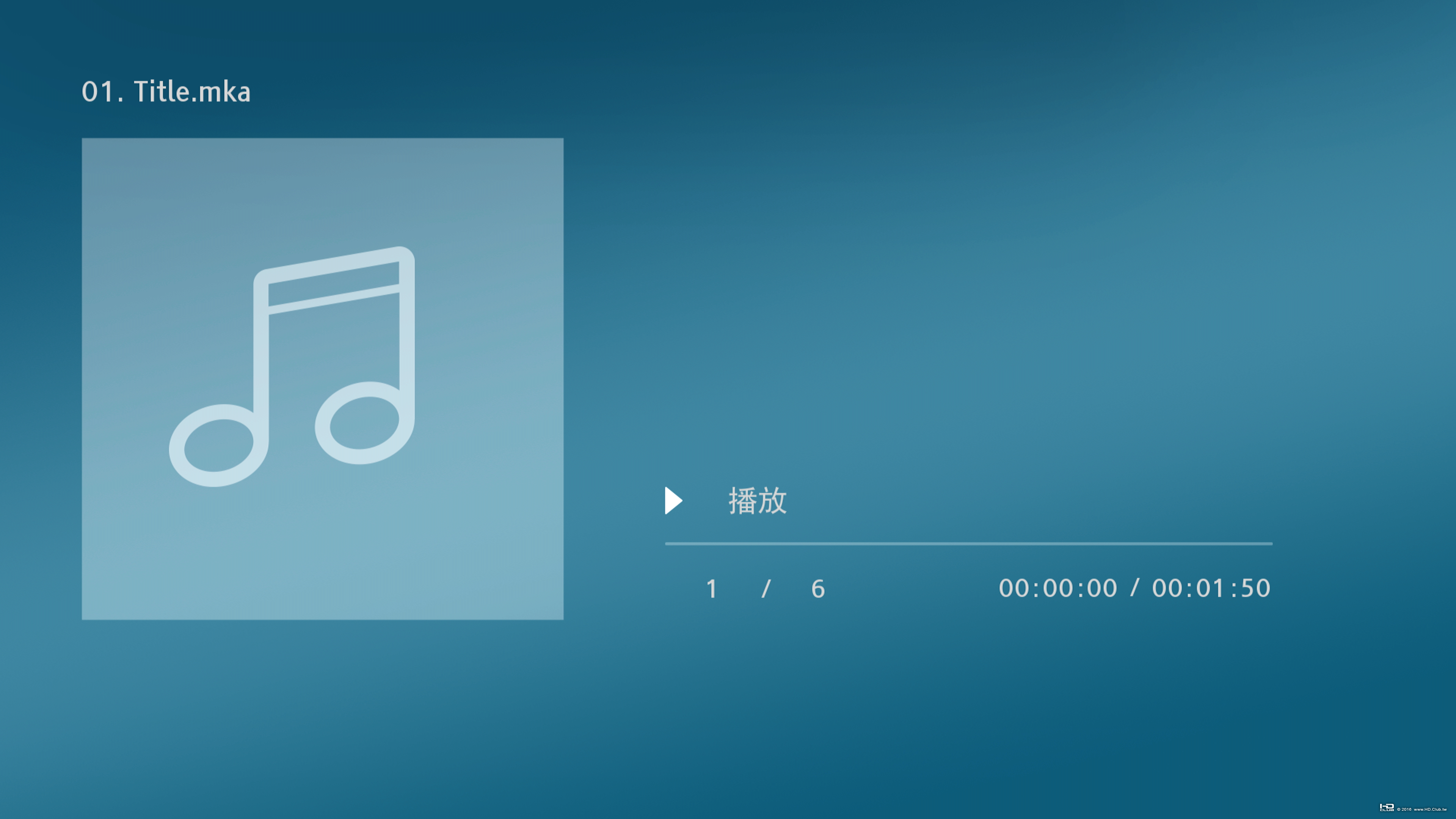

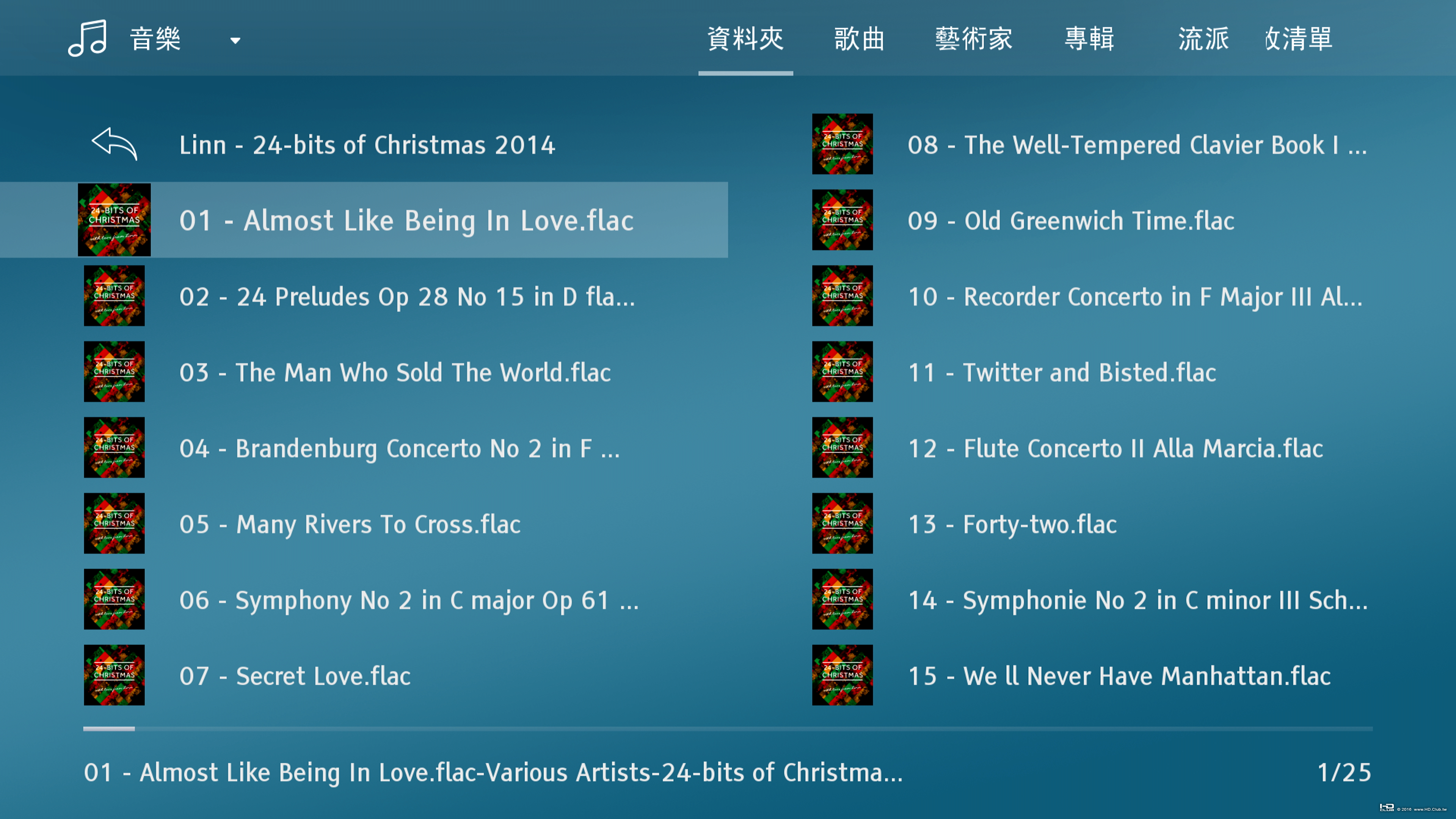

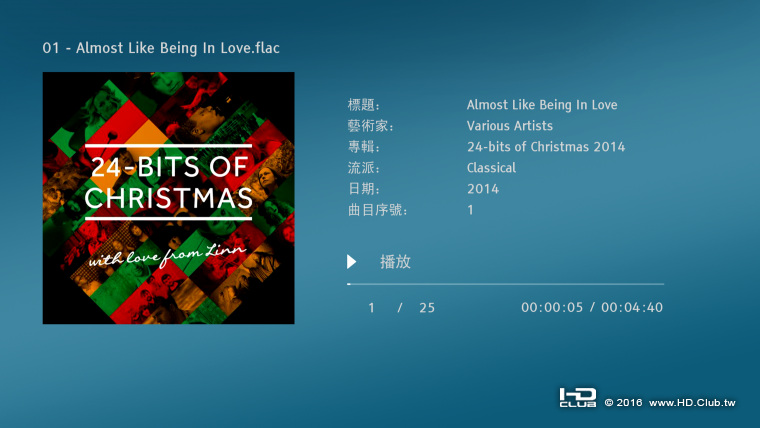

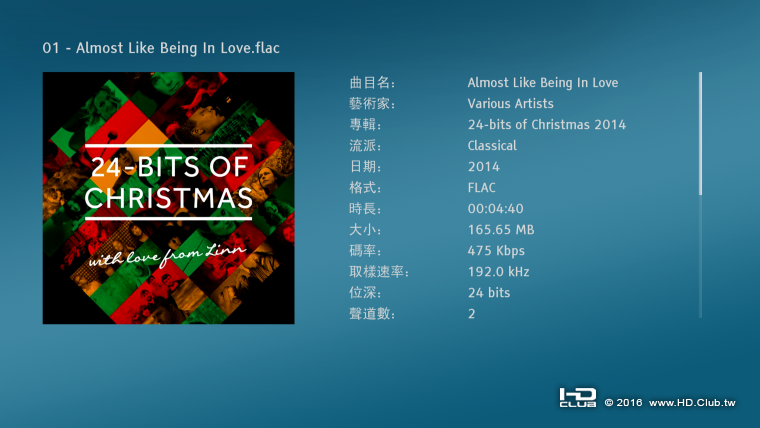

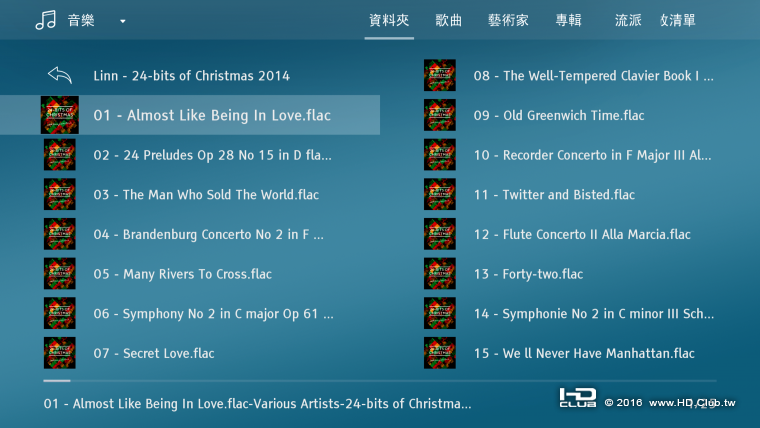

實際播放 Linn聖誕月活動 Hi-Res 高音質無損 FLAC 檔案

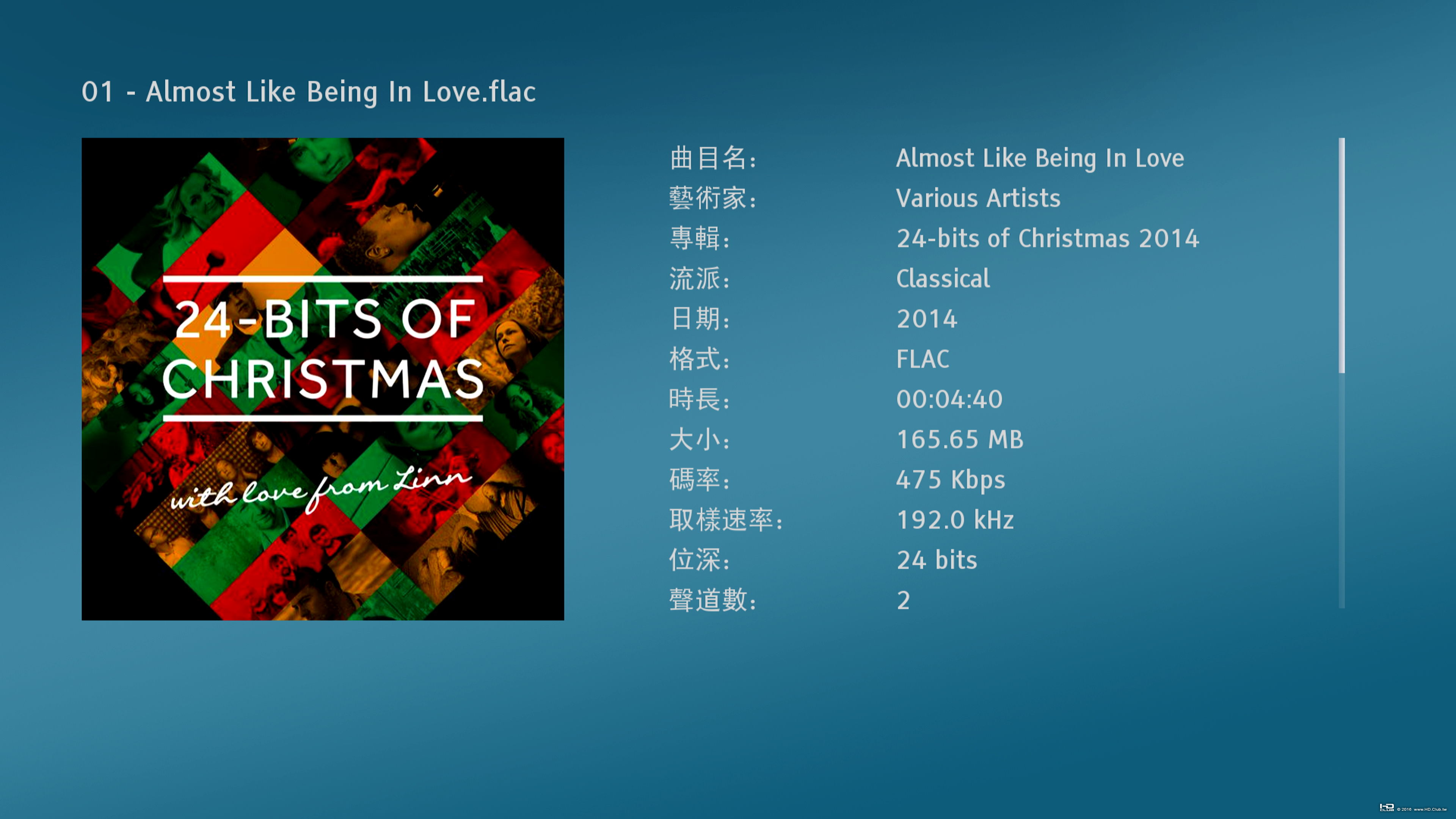

UDP-203 正常播放, 檔案內嵌的封面及資訊也一覽無遺, 擴大機顯示接收到 192KHz LPCM 音軌

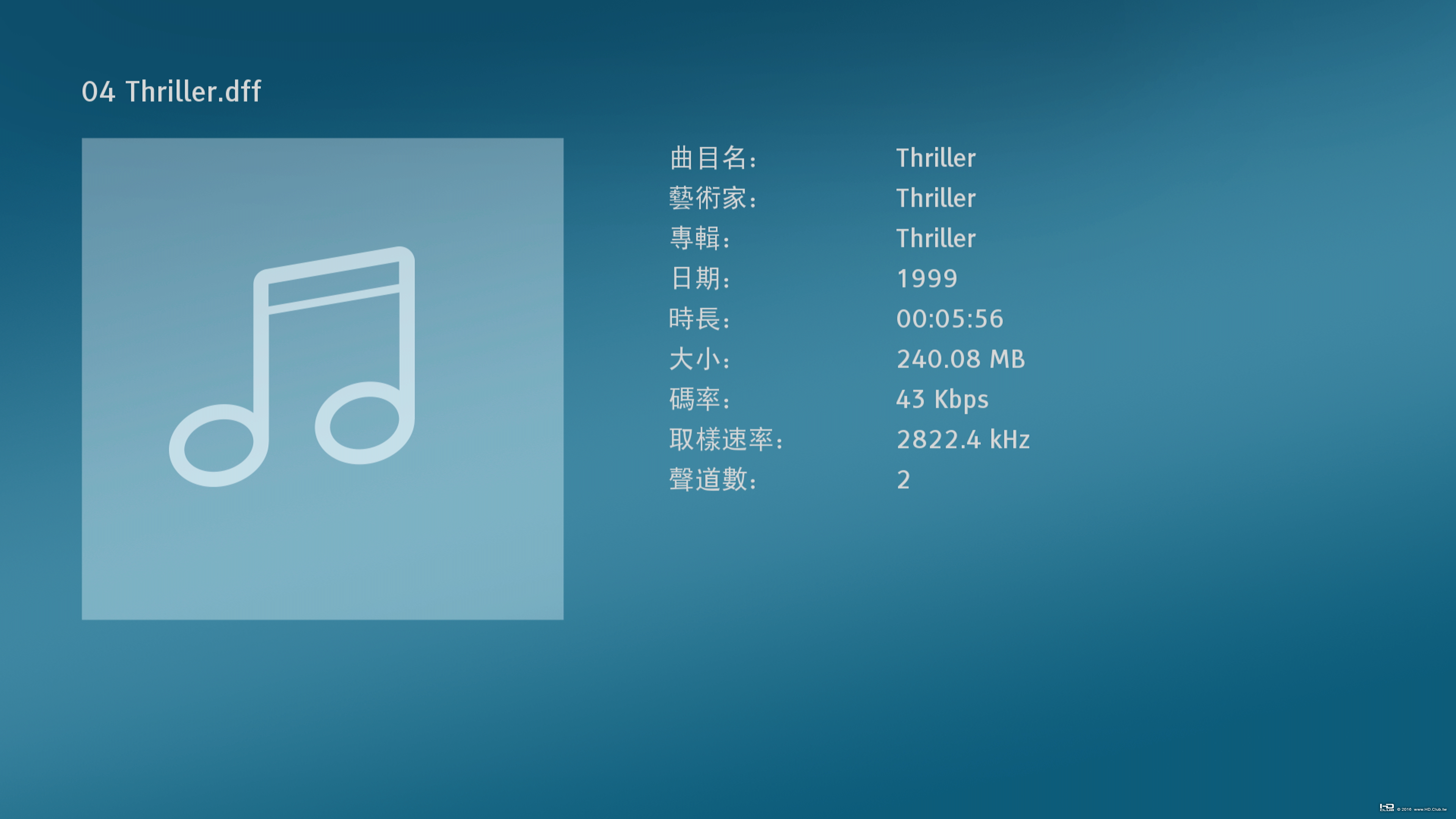

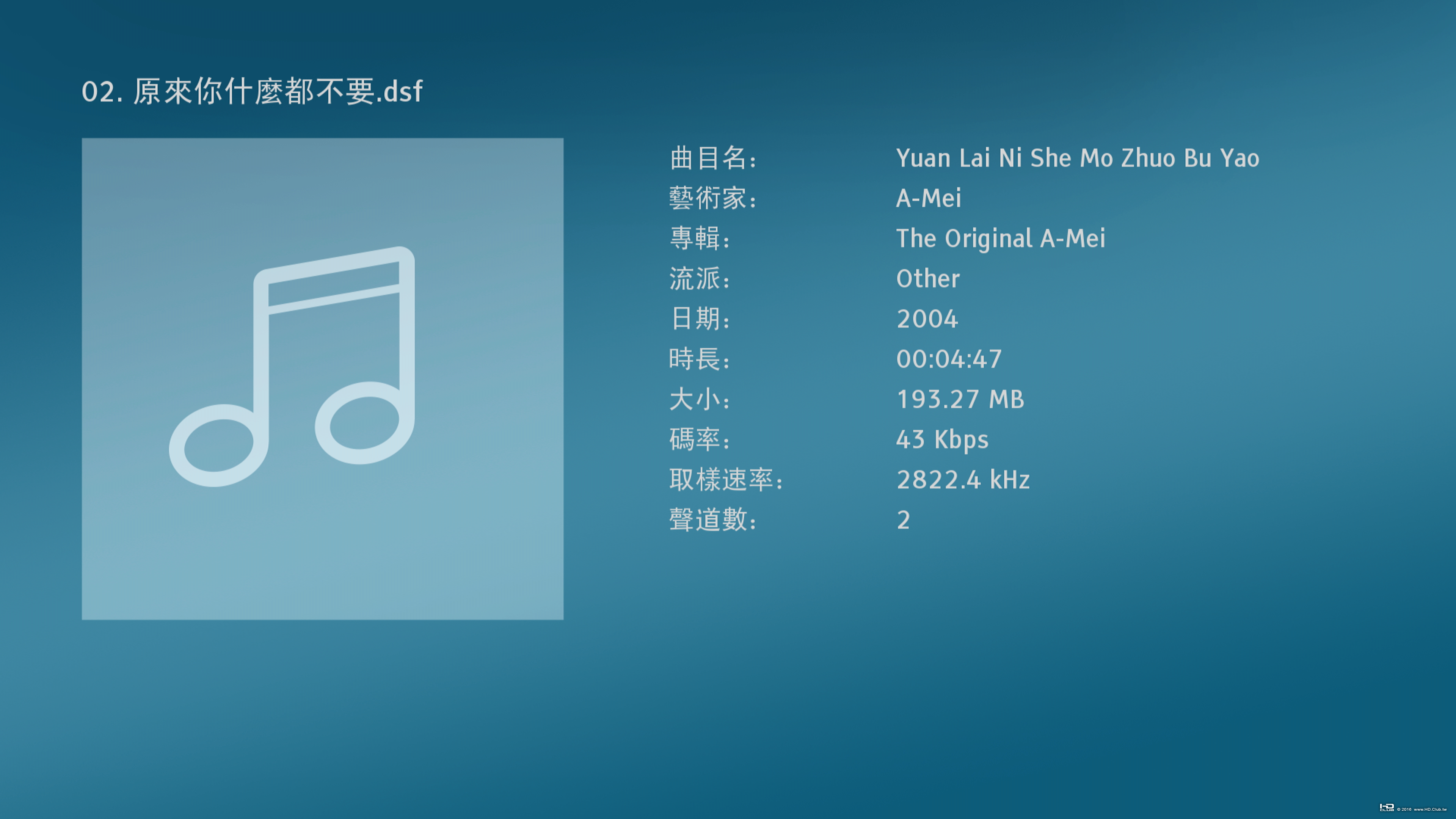

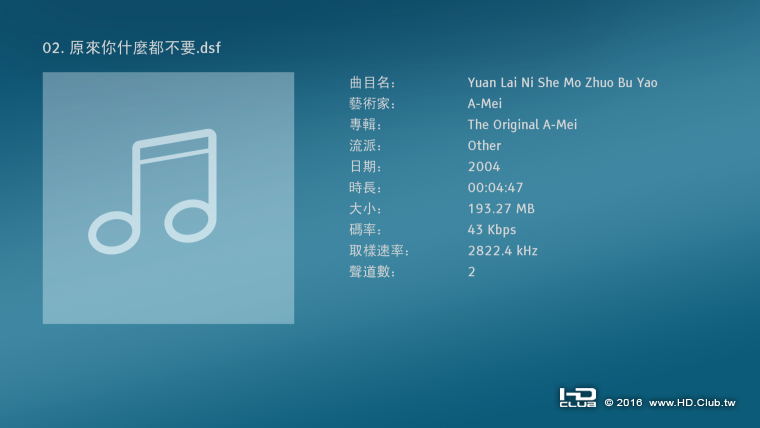

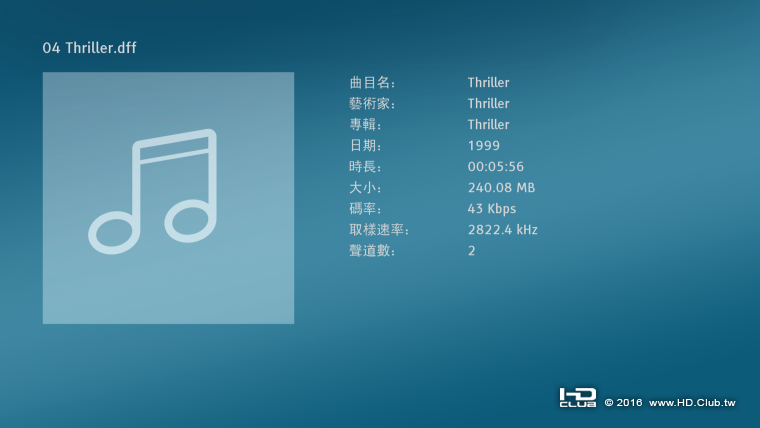

發燒友關心的 DSD 檔案, UDP-203 也完整支援
不論是 DSF 還是 DFF, 都可以順利播放, 而 HDMI 也可以輸出 DSD 格式.
值得一提的是, 由於檔案播放的方式不受到保護的限制, 所以... S/P DIF 或是同軸在播放 DSF/DFF 可以輸出!!

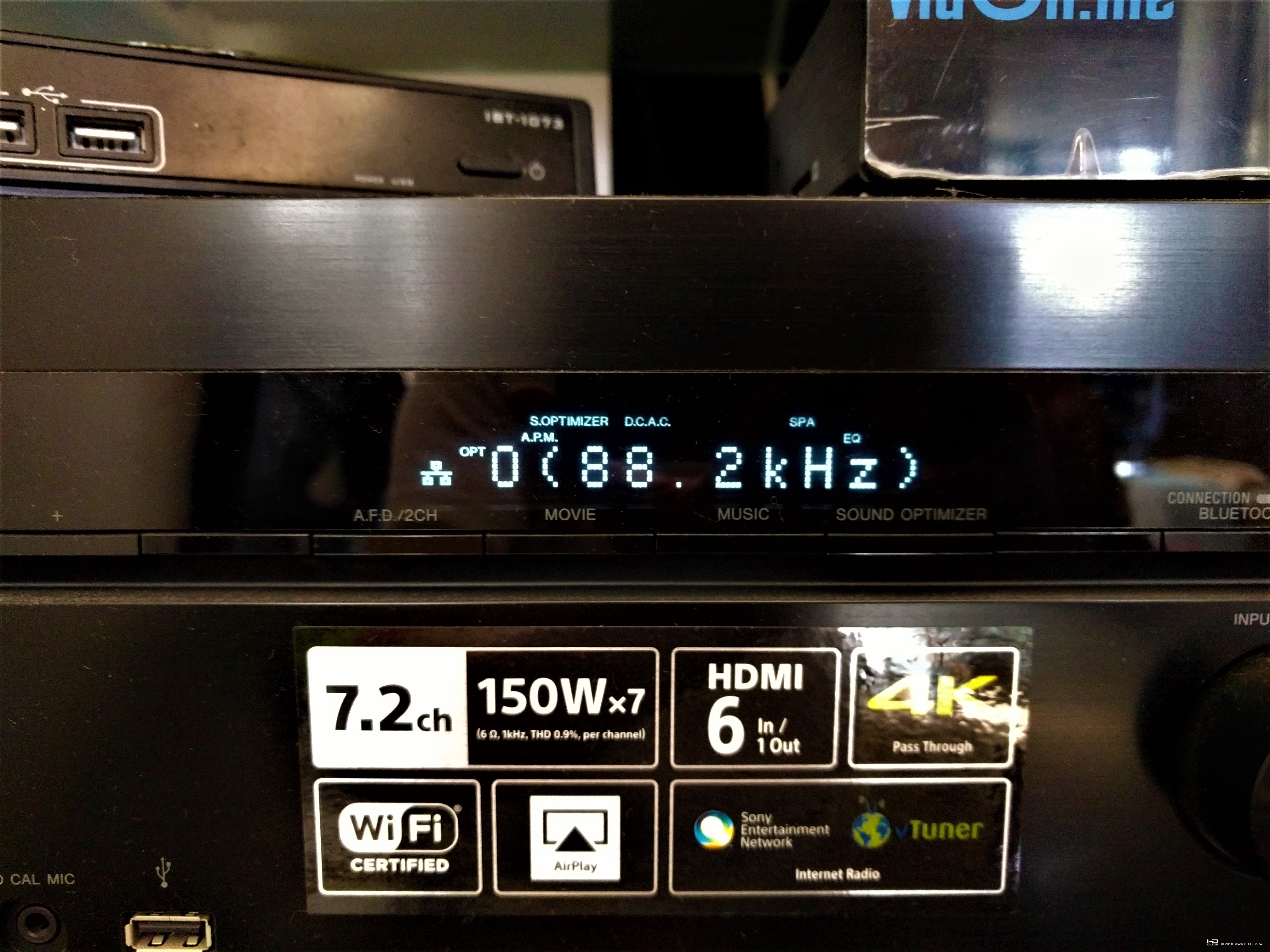

擴大機會顯示接收到 88.2KHz 的音訊

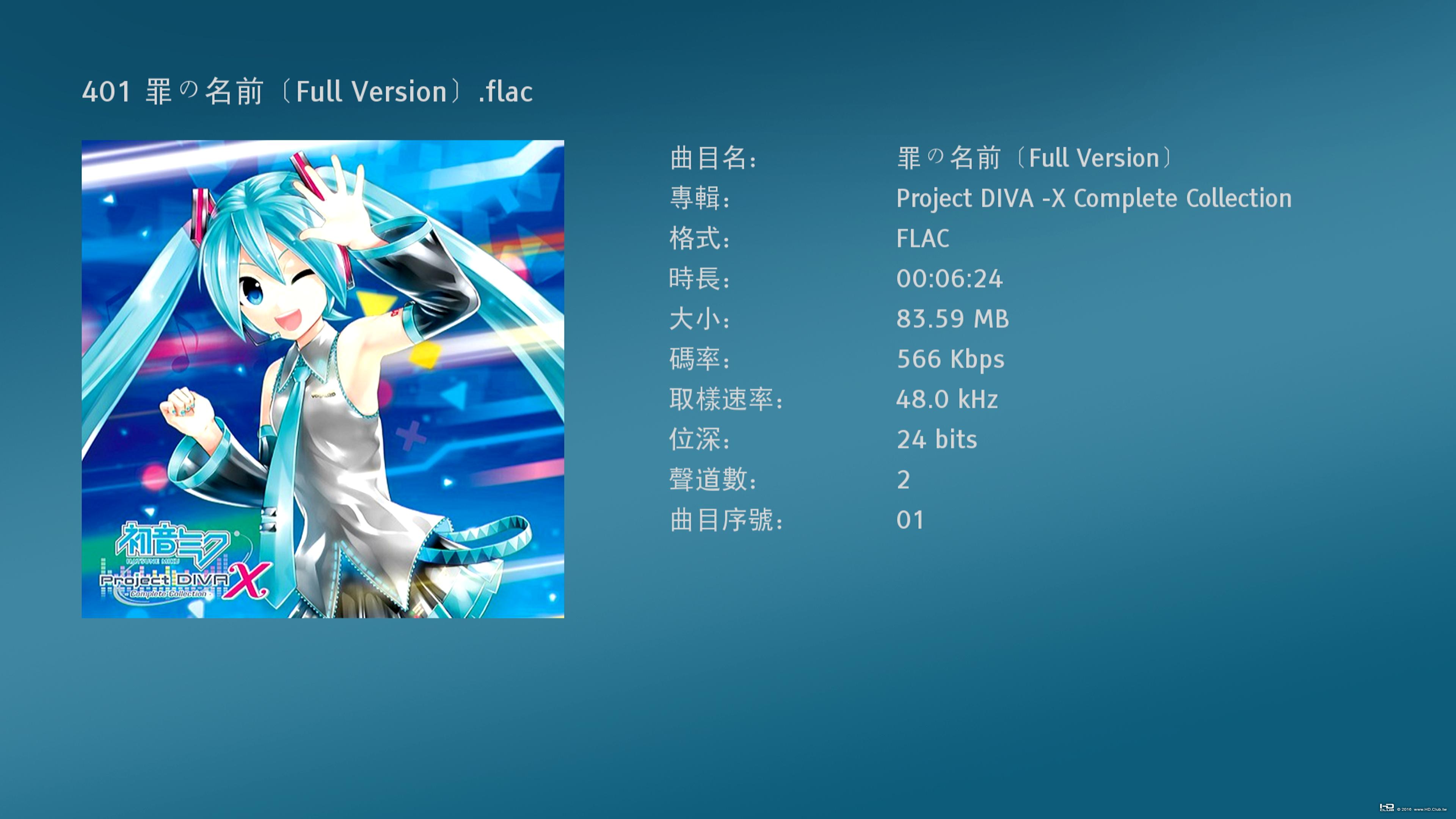

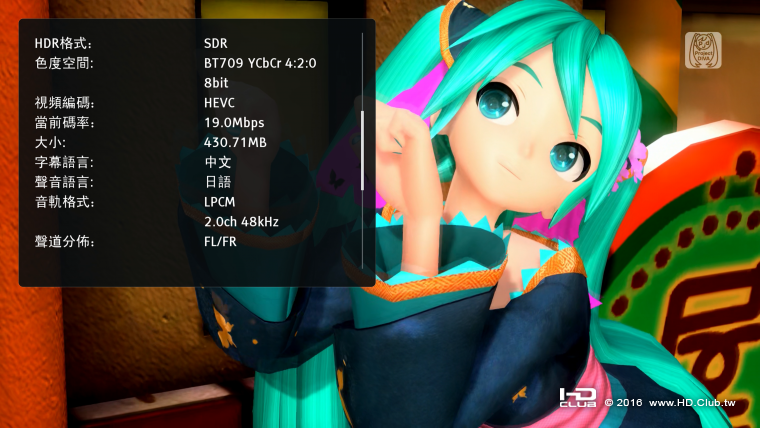

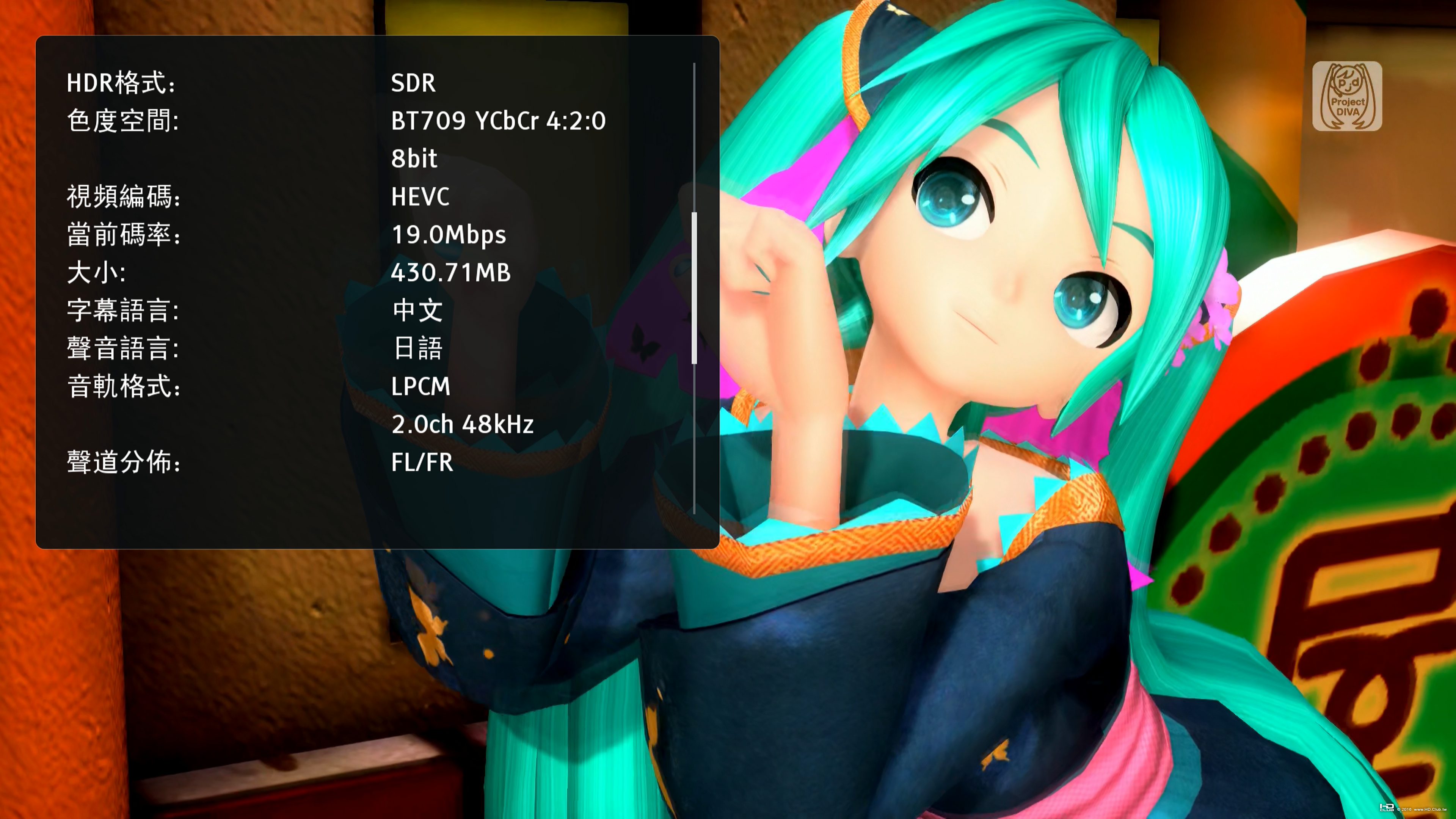

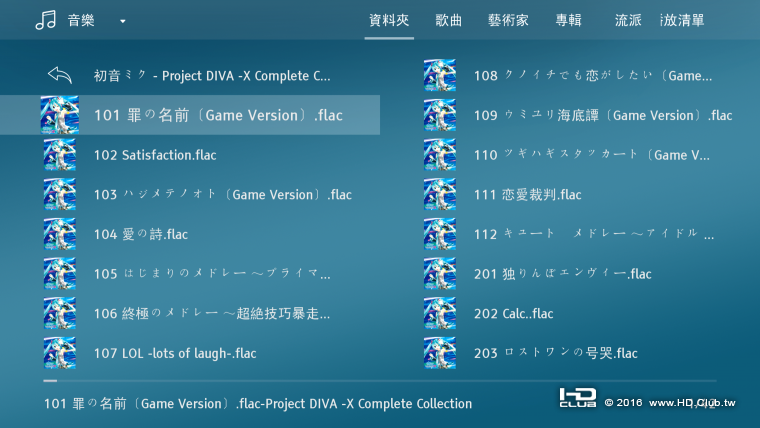

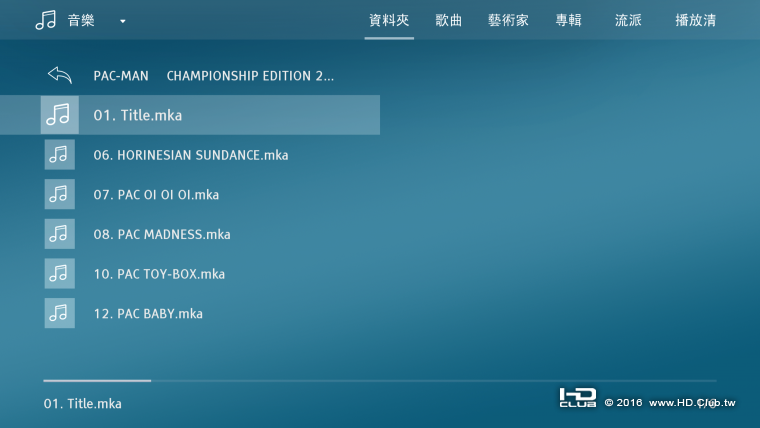

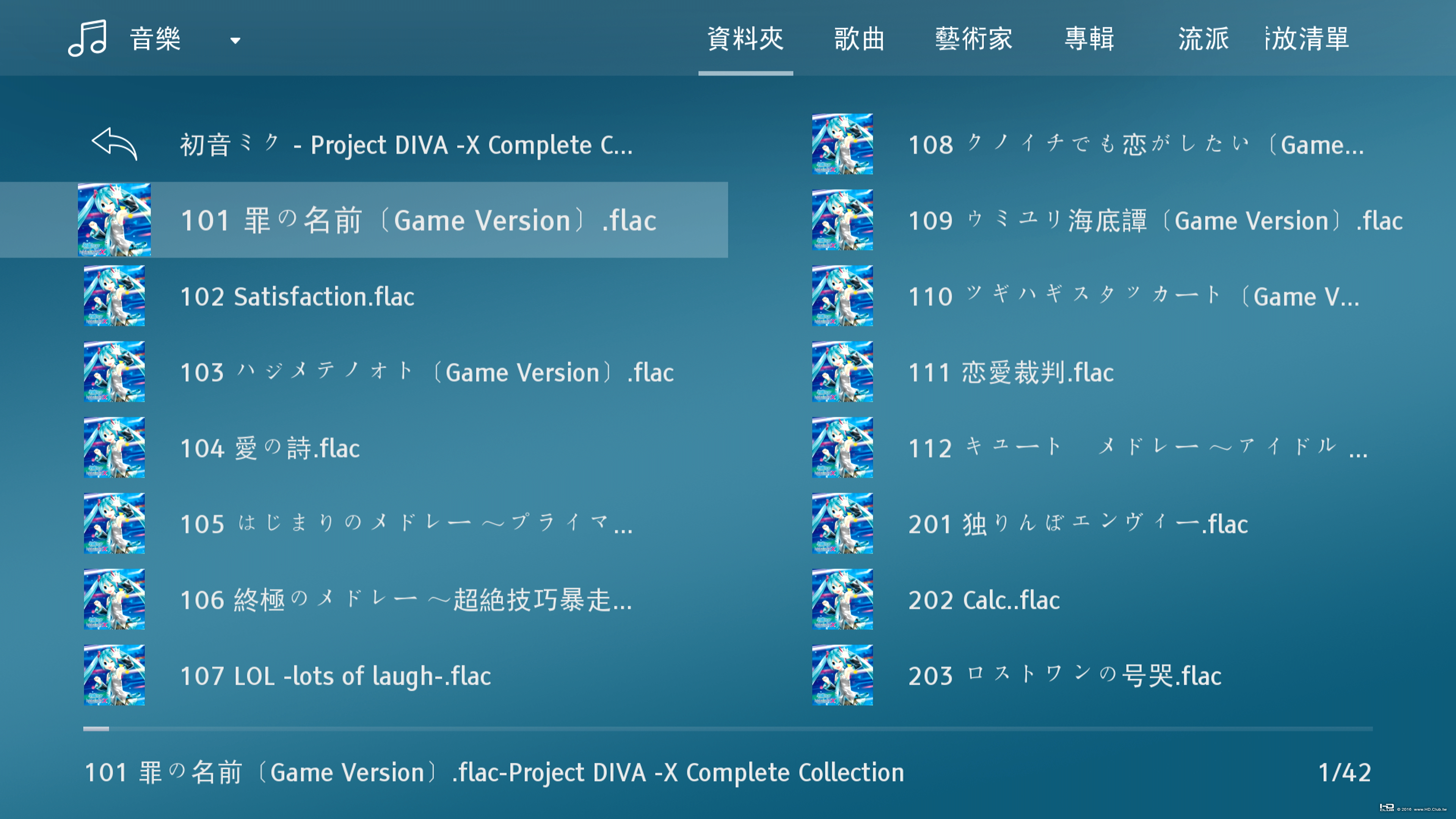

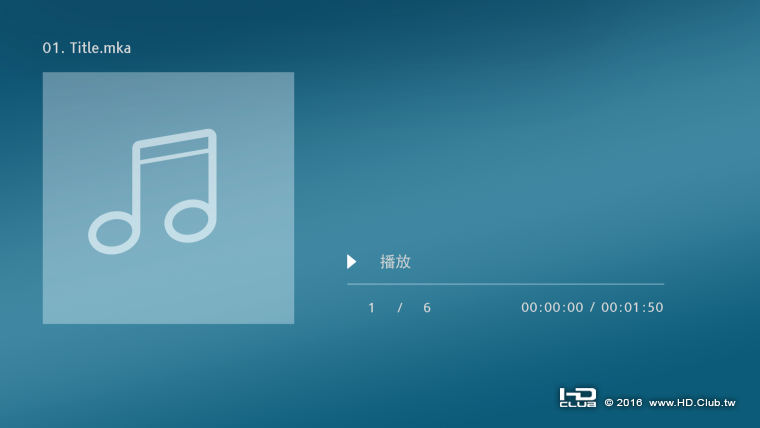

另外測試筆者自行製作的 初音ミク - Project DIVA -X 遊戲原聲帶
UDP-203 也都順利播放

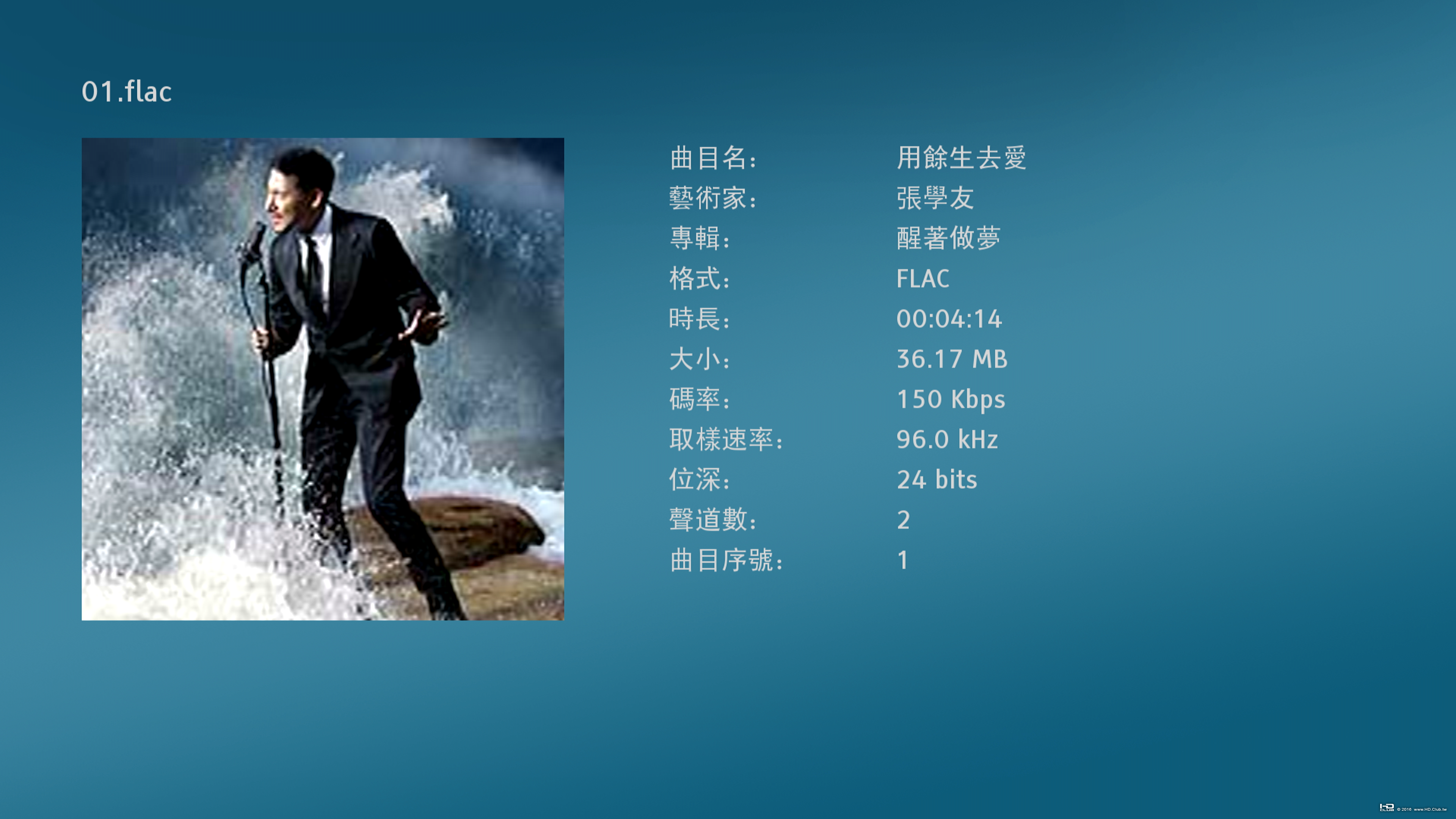

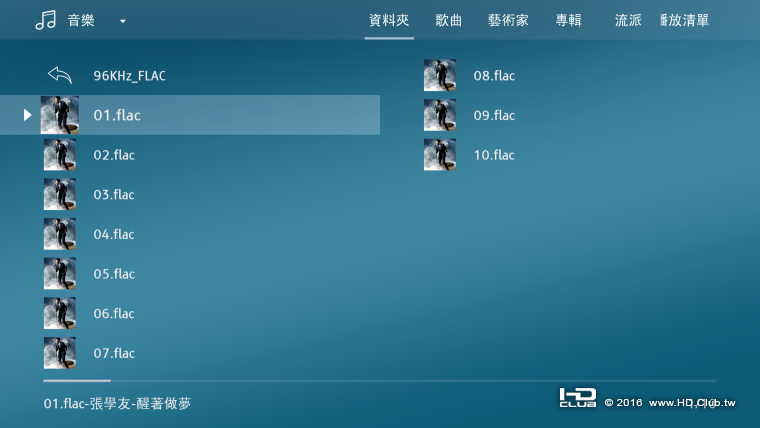

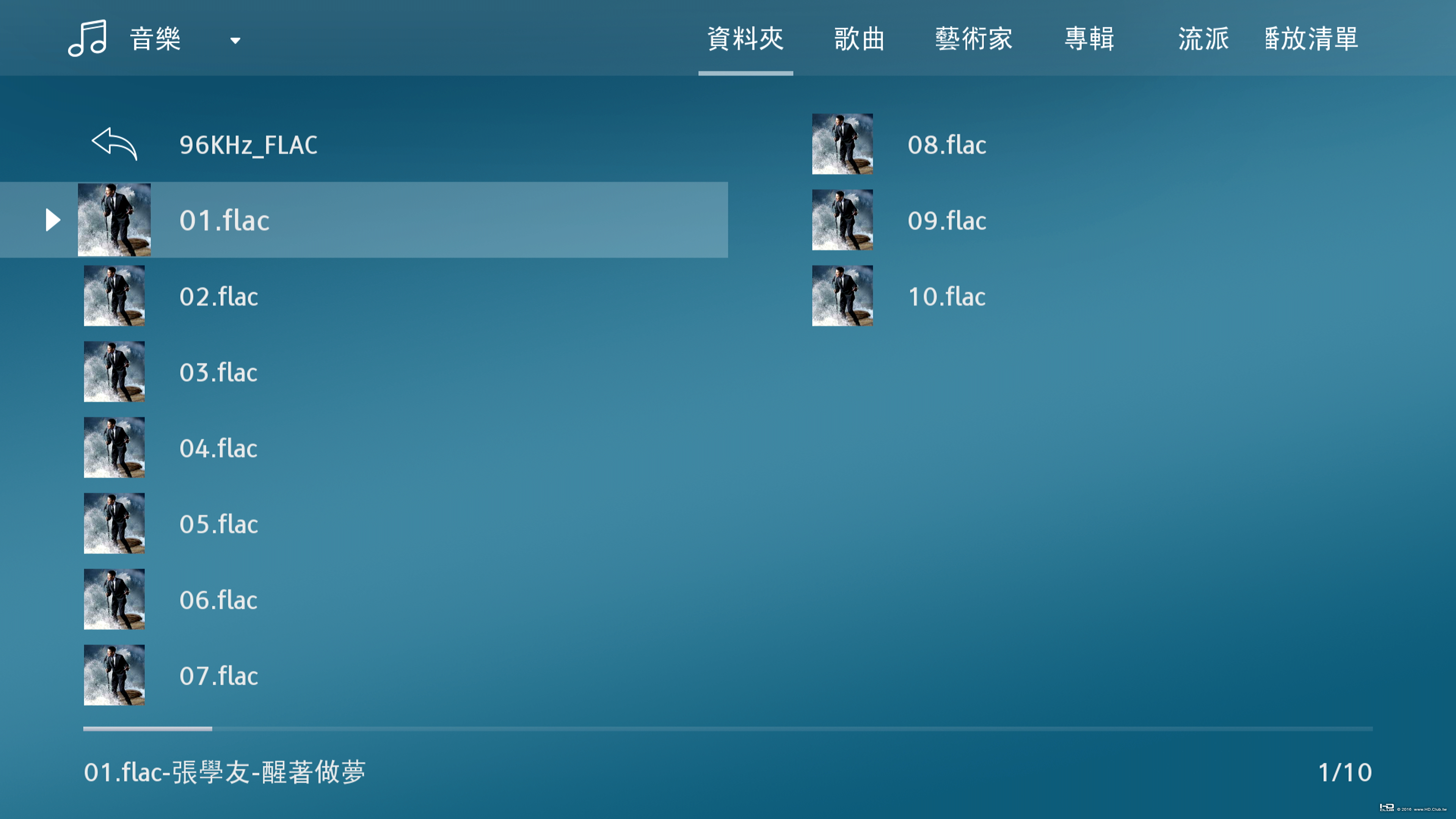

筆者自行轉檔的 24bit 96KHz 無損 FLAC, UDP-203 也完美詮釋

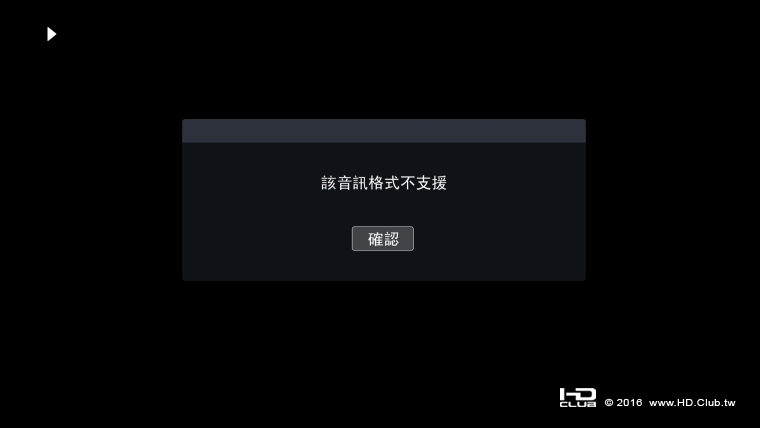

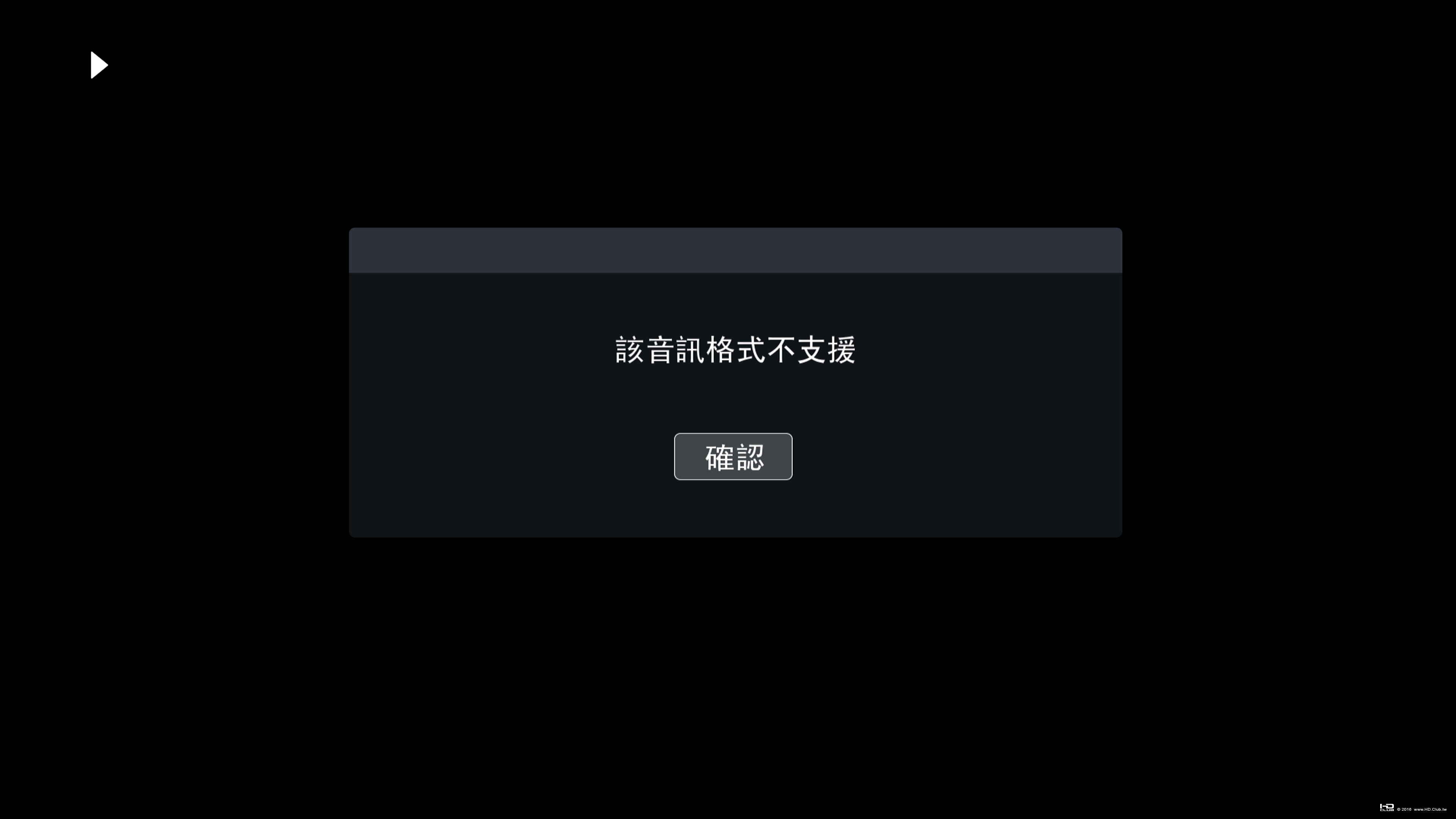

只可惜遇到 Lossless WMA 時, UDP-203 還是敗陣下來, 無法播放...

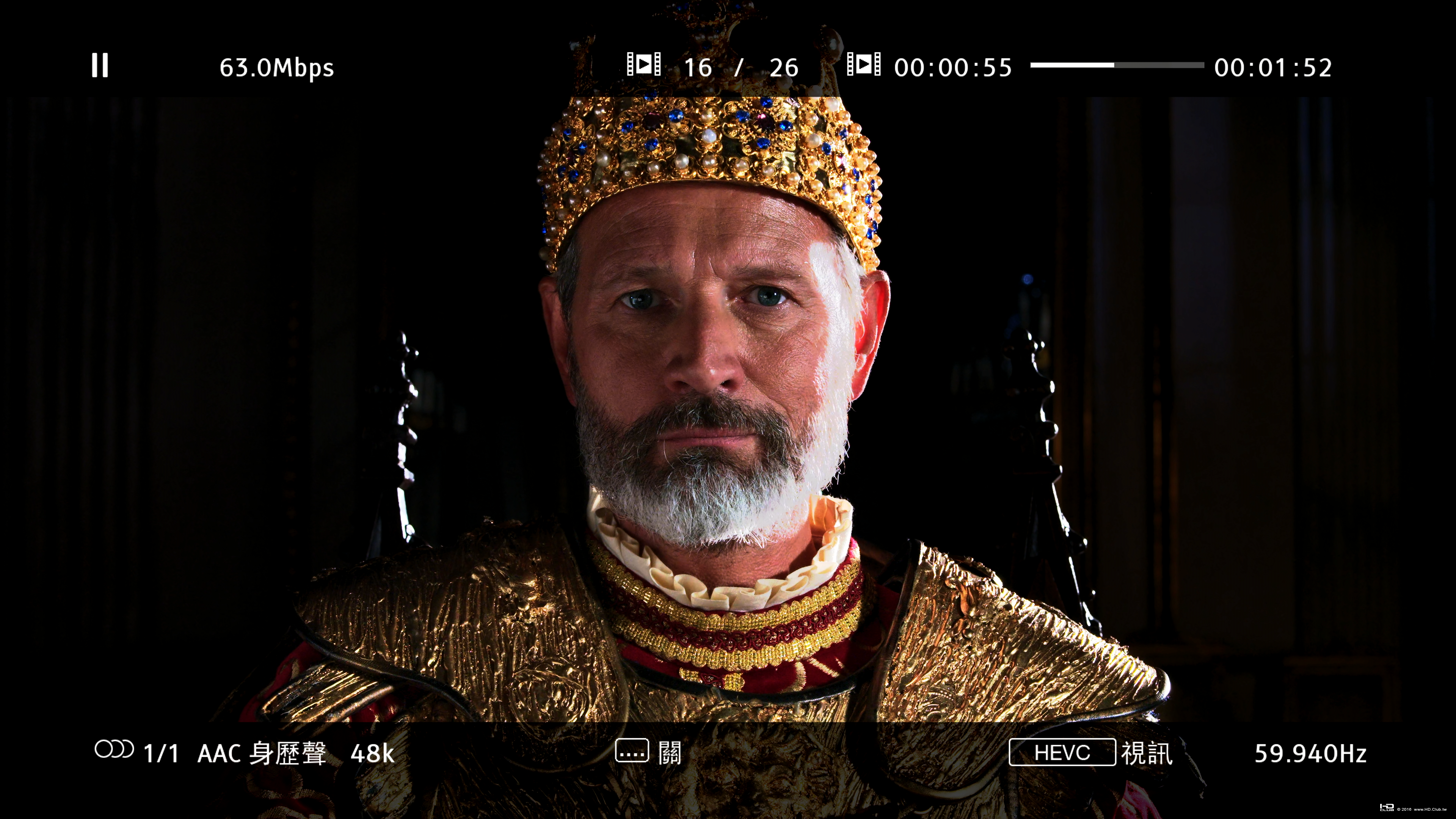

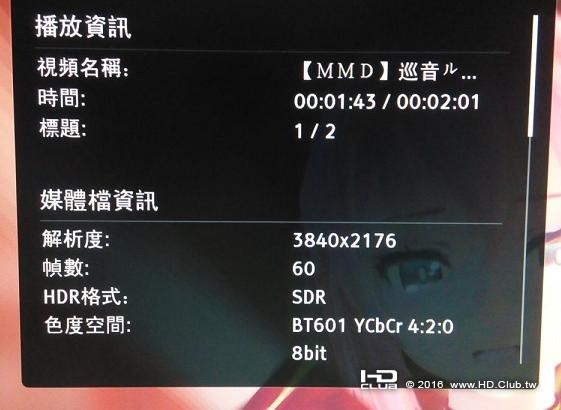

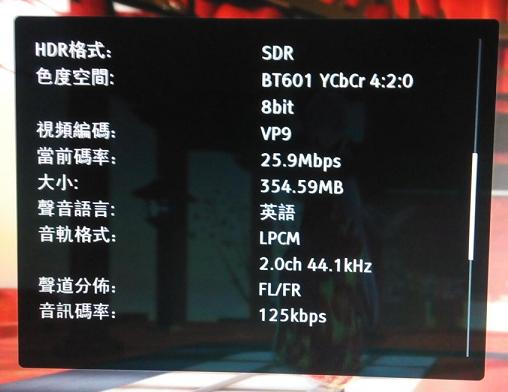

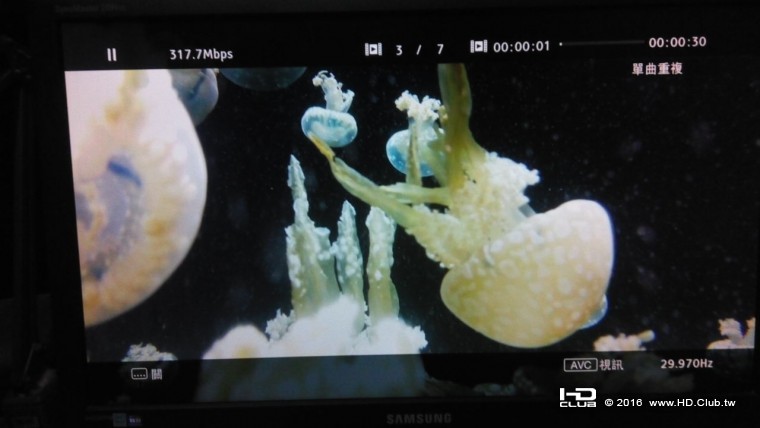

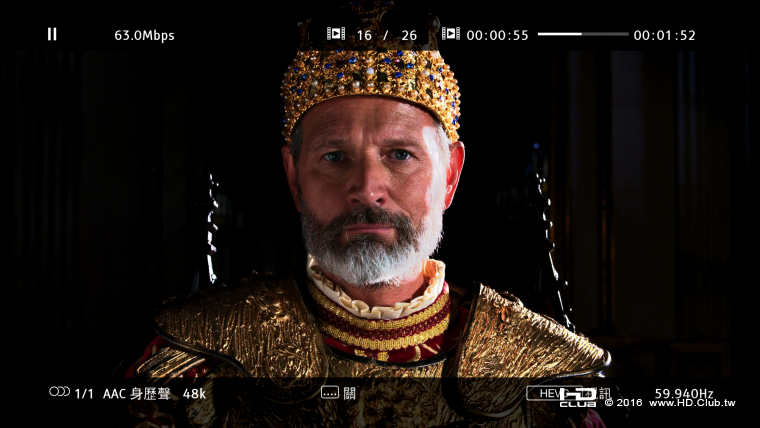

影片檔案, 筆者試了各式 1080p60, 4K24p, 4K30p, 4K60p, AVC / HEVC, SDR / HDR, UDP-203 全都可以正常播放!

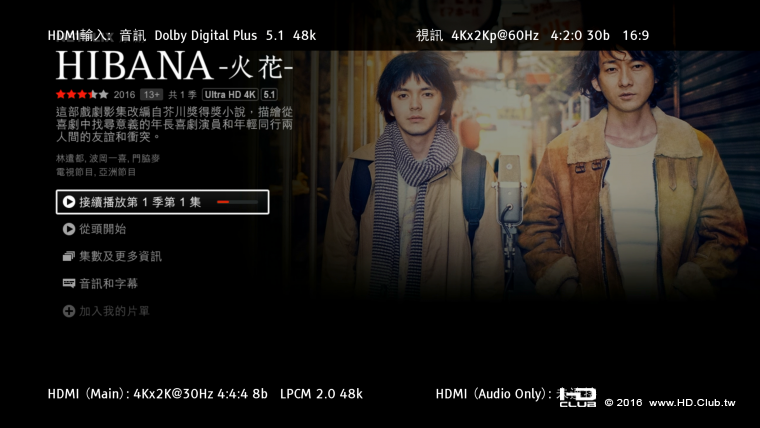

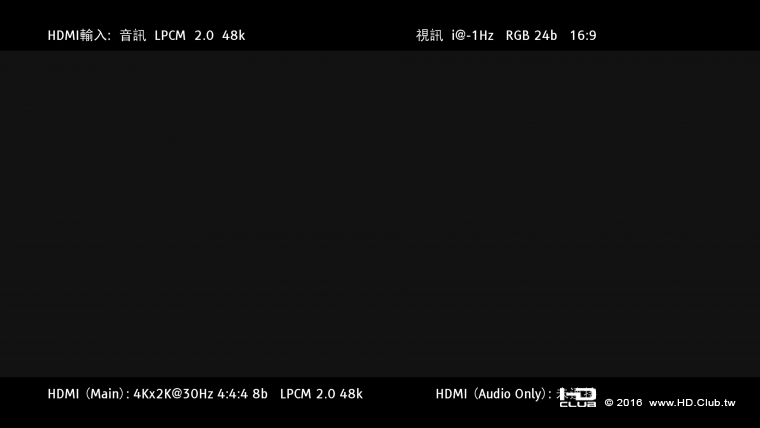

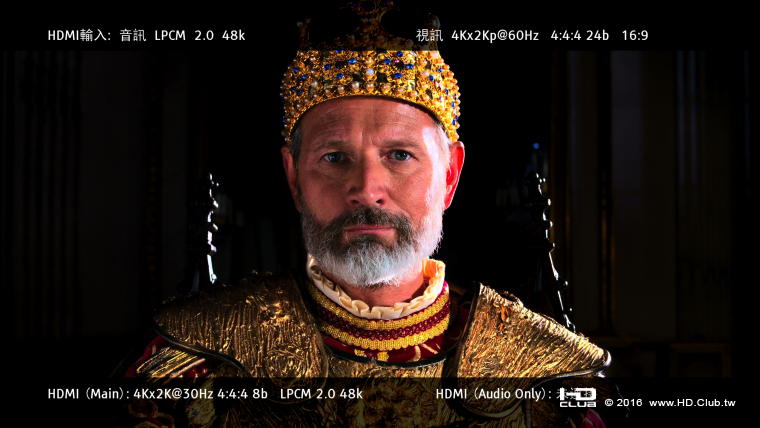

特殊的 HDMI 輸入埠
所有的顯示器/電視的數位輸入介面都具備 EDID 資料,EDID 的全名是 Extended Display Identification Data (延伸顯示識別資料), 用途是讓影音輸出設備辨認連接的顯示裝置, 透過系統啟動過程初始化之後,外接設備如 BD 播放機或是 PC 在數位顯示介面熱插拔時, 就會通過 HDMI 的 DDC 通道來讀取 EDID 資料, 正確送出對方可識別接受的訊號, 避免顯示設備因為無法顯示, 導致操作者失去畫面, 進而殃及整個系統停擺。EDID 裡面定義了顯示裝置所支援的解析度 (FHD/UHD/3D),聲音通道與格式等等, 是數位顯示介面相當重要的一環。
而 OPPO UDP-203 具備 HDMI 輸入, 所以我們先從 EDID 開始看起.
OPPO UDP-203 的 HDMI input 讀取到的 Raw data 如下- 00,FF,FF,FF,FF,FF,FF,00,3E,10,02,03,00,00,00,00,FF,1A,01,03,80,73,41,78,0A,F3,30,A7,54,42,AA,26,
- 0F,50,54,20,00,00,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,01,02,3A,80,18,71,38,2D,40,58,2C,
- 45,00,80,88,42,00,00,1E,01,1D,00,72,51,D0,1E,20,6E,28,55,00,BA,88,21,00,00,1E,00,00,00,FC,00,4F,
- 50,50,4F,32,30,33,2D,52,50,54,20,0A,00,00,00,FD,00,32,55,1F,45,0F,00,0A,20,20,20,20,20,20,01,79,
- 02,03,5F,71,5A,61,60,5D,5E,5F,62,65,66,10,1F,20,05,14,04,13,02,03,11,12,01,06,07,15,16,21,22,3E,
- 09,7F,07,0D,7F,07,0F,1F,07,15,07,50,3D,07,C0,57,06,00,37,07,50,5F,7E,01,67,7E,00,4D,02,00,83,4F,
- 00,00,6E,03,0C,00,FF,FF,B8,3C,20,00,80,01,02,03,04,67,D8,5D,C4,01,78,80,01,E5,0F,C3,00,00,00,02,
- 3A,80,D0,72,38,2D,40,10,2C,45,80,BA,88,21,00,00,1E,00,00,00,00,00,00,00,00,00,00,00,00,00,00,83
複製代碼 經過EDID編輯軟體, 我們可以得到以下資訊
- ID Manufacture Name : OPP
- ID Product Code : 0302
- ID Serial Number : 0
- Week of Manufacture : 255
- Year of Manufacture : 2016
- EDID Version Number : 1
- EDID Revision Number: 3
- Video Input Definition : Digital
- Maximum Horizontal Image Size: 115 cm
- Maximum Vertical Image Size : 65 cm
- Display Gamma : 2.20
- Power Management and Supported Feature(s):
- RGB Color, Non-sRGB, Preferred Timing Mode
- Color Characteristics
- Red Chromaticity : Rx = 0.651 Ry = 0.331
- Green Chromaticity : Gx = 0.258 Gy = 0.667
- Blue Chromaticity : Bx = 0.148 By = 0.058
- Default White Point: Wx = 0.312 Wy = 0.328
- Established Timings I 640 x 480 @ 60Hz (IBM, VGA)
- Established Timings II (Not Used)
- Manufacturer's Timings (Not Used)
- Standard Timings (Not Used)
- Detailed Descriptor #1: Preferred Detailed Timing (1920x1080 @ 60Hz)
- Pixel Clock : 148.5 MHz
- Horizontal Image Size : 1152 mm
- Vertical Image Size : 648 mm
- Refresh Mode : Non-interlaced
- Normal Display, No Stereo
- Horizontal:
- Active Time : 1920 Pixels
- Blanking Time : 280 Pixels
- Sync Offset : 88 Pixels
- Sync Pulse Width: 44 Pixels
- Border : 0 Pixels
- Frequency : 67 kHz
- Vertical:
- Active Time : 1080 Lines
- Blanking Time : 45 Lines
- Sync Offset : 4 Lines
- Sync Pulse Width: 5 Lines
- Border : 0 Lines
- Modeline: "1920x1080" 148.500 1920 2008 2052 2200 1080 1084 1089 1125 +hsync +vsync
- Detailed Descriptor #2: Detailed Timing (1280x720 @ 60Hz)
- Pixel Clock : 74.25 MHz
- Horizontal Image Size : 698 mm
- Vertical Image Size : 392 mm
- Refresh Mode : Non-interlaced
- Normal Display, No Stereo
- Horizontal:
- Active Time : 1280 Pixels
- Blanking Time : 370 Pixels
- Sync Offset : 110 Pixels
- Sync Pulse Width: 40 Pixels
- Border : 0 Pixels
- Frequency : 45 kHz
- Vertical:
- Active Time : 720 Lines
- Blanking Time : 30 Lines
- Sync Offset : 5 Lines
- Sync Pulse Width: 5 Lines
- Border : 0 Lines
- Modeline: "1280x720" 74.250 1280 1390 1430 1650 720 725 730 750 +hsync +vsync
- Detailed Descriptor #3: Monitor Name
- Monitor Name: OPPO203-RPT
- Detailed Descriptor #4: Monitor Range Limits
- Horizontal Scan Range: 31kHz-69kHz
- Vertical Scan Range : 50Hz-85Hz
- Supported Pixel Clock: 150 MHz
- Secondary GTF : Not Supported
- Extension Header
- Revision Number : 3
- DTD Starting Offset: 95
- Display Support
- Basic Audio, YCbCr 4:4:4, YCbCr 4:2:2
- Number of Native Formats: 1
- Video Data Block
- 3840x2160p @ 59.94/60 Hz - HDTV (16:9, 1:1)
- 3840x2160p @ 50 Hz - HDTV (16:9, 1:1)
- 3840x2160p @ 23.98/24 Hz - HDTV (16:9, 1:1)
- 3840x2160p @ 25Hz - HDTV (16:9, 1:1)
- 3840x2160p @ 29.97/30 Hz - HDTV (16:9, 1:1)
- 4096x2160p @ 23.98/24 Hz - DCI (256:135)
- 4096x2160p @ 50 Hz - DCI (256:135)
- 4096x2160p @ 59.94/60 Hz - DCI (256:135)
- 1920x1080p @ 59.94/60Hz - HDTV (16:9, 1:1)
- 1920x1080p @ 50Hz - HDTV (16:9, 1:1)
- 1920x1080p @ 23.97/24Hz - HDTV (16:9, 1:1)
- 1920x1080i @ 59.94/60Hz - HDTV (16:9, 1:1)
- 1920x1080i @ 50Hz - HDTV (16:9, 1:1)
- 1280x720p @ 59.94/60Hz - HDTV (16:9, 1:1)
- 1280x720p @ 50Hz - HDTV (16:9, 1:1)
- 720x480p @ 59.94/60Hz - EDTV (4:3, 8:9)
- 720x480p @ 59.94/60Hz - EDTV (16:9, 32:27)
- 720x576p @ 50Hz - EDTV (4:3, 16:15)
- 720x576p @ 50Hz - EDTV (16:9, 64:45)
- 640x480p @ 59.94/60Hz - EDTV (4:3, 1:1)
- 720(1440)x480i @ 59.94/60Hz - SDTV (4:3, 8:9)
- 720(1440)x480i @ 59.94/60Hz - SDTV (16:9, 32:27)
- 720(1440)x576i @ 50Hz - SDTV (4:3, 16:15)
- 720(1440)x576i @ 50Hz - SDTV (16:9, 64:45)
- 1920x1080p @ 25Hz - HDTV (16:9, 1:1)
- 1920x1080p @ 29.97/30Hz - HDTV(16:9, 1:1)
- Audio Data Block
- Audio Format #1 : LPCM, 2-Channel, 24-Bit, 20-Bit, 16-Bit
- Sampling Frequency : 192 kHz, 176.4 kHz, 96 kHz, 88.2 kHz, 48 kHz, 44.1 kHz, 32 kHz
- Audio Format #2 : LPCM, 6-Channel, 24-Bit, 20-Bit, 16-Bit
- Sampling Frequency : 192 kHz, 176.4 kHz, 96 kHz, 88.2 kHz, 48 kHz, 44.1 kHz, 32 kHz
- Audio Format #3 : LPCM, 8-Channel, 24-Bit, 20-Bit, 16-Bit
- Sampling Frequency : 96 kHz, 88.2 kHz, 48 kHz, 44.1 kHz, 32 kHz
- Audio Format #4 : AC-3, 6-Channel, 640 k Max bit rate
- Sampling Frequency : 48 kHz, 44.1 kHz, 32 kHz
- Audio Format #5 : DTS, 6-Channel, 1536 k Max bit rate
- Sampling Frequency : 48 kHz, 44.1 kHz, 32 kHz
- Audio Format #6 : E-AC-3, 8-Channel
- Sampling Frequency : 48 kHz, 44.1 kHz
- Audio Format #7 : AAC LC, 8-Channel, 640 k Max bit rate
- Sampling Frequency : 48 kHz, 44.1 kHz, 32 kHz
- Audio Format #8 : DTS-HD, 8-Channel
- Sampling Frequency : 192 kHz, 176.4 kHz, 96 kHz, 88.2 kHz, 48 kHz, 44.1 kHz
- Audio Format #9 : MLP/Dolby TrueHD, 8-Channel
- Sampling Frequency : 192 kHz, 176.4 kHz, 96 kHz, 88.2 kHz, 48 kHz, 44.1 kHz
- Audio Format #10 : DSD, 6-Channel
- Sampling Frequency : 44.1 kHz
- Speaker Allocation Data Block (SADB)
- Rear Left Center/Rear Right Center Audio Channel (RLC/RRC)
- Rear Left/Rear Right Audio Channel (RL/RR)
- Front Center Audio Channel (FC)
- Low Frequency Effect Audio Channel (LFE)
- Front Left/Front Right Audio Channel (FL/FR)
- Vendor Specific Data Block (VSDB)
- IEEE Registration Identifier: 0x000C03
- CEC Physical Address : 0xFFFF
- Maximum TMDS Clock : 165MHz
- Vendor Specific Data Block (VSDB)
- IEEE Registration Identifier: 0xC45DD8
- CEC Physical Address : 0x7801
- Maximum TMDS Clock : 165MHz
- Detailed Descriptor #1: Detailed Timing (1920x1080 @ 50Hz 16:9 Apsect Ratio)
- Pixel Clock : 148.5 MHz
- Horizontal Image Size : 698 mm
- Vertical Image Size : 392 mm
- Refresh Mode : Non-interlaced
- Normal Display, No Stereo
- Horizontal:
- Active Time : 1920 Pixels
- Blanking Time : 720 Pixels
- Sync Offset : 528 Pixels
- Sync Pulse Width: 44 Pixels
- Border : 0 Pixels
- Frequency : 56 kHz
- Vertical:
- Active Time : 1080 Lines
- Blanking Time : 45 Lines
- Sync Offset : 4 Lines
- Sync Pulse Width: 5 Lines
- Border : 0 Lines
- Digital Separate, Horizontal Polarity (+), Vertical Polarity (+)
- Modeline: "1920x1080" 148.500 1920 2448 2492 2640 1080 1084 1089 1125 +hsync +vsync
複製代碼 由 EDID 可以看出, OPPO UDP-203 可接受的 HDMI 輸入格式非常齊全, 包含了 HDMI 2.0 所有的格式, 甚至 SACD DSD 格式都可以接受, 您完全不用擔心原有的 HDMI 設備, 無法透過 UDP-203 轉接使用. 任何 HDMI 設備都可以接上 OPPO UDP-203 並且使用其強大的畫質處理器, 將畫面倍頻到最高等級的 4K60p, 以及使用音質極佳的 DAC 數位類比轉換器, 將聲音品質提升到更高的層次.
不過唯一的問題就是, 這個 HDMI in 僅支援到 HDMI 2.0, 所以不能接受 HDR (HDMI 2.0a) 的訊號格式!!
實際使用 HDMI 2.0a 的設備 XBOX One S 與 小米盒子國際版, 也發現少了 HDR 的支援.
XBOX One S 偵測發現並未支援 HDR, 但 Deep color 可以到達 10bit (XBOX One S 最大僅能 10bit 輸出)
以小米盒子執行 Netflix, 在原本支援 HDR 的影集, 只看得到 Ultra HD, 並沒有 HDR 標示
筆者在 視訊設定 的 “輸出解析度” 其中發現 “直通模式”
原本以為開啟之後 HDMI input 就可以直接輸出到 HDMI output, 或許就可以 bypass HDR
可惜事與願違, 開啟之後, HDMI input 的 EDID 並沒有任何改變, 所以依然無法被認為可以支援 HDR
貼心的 HDCP 機制
Blu-ray Disc Association (BDA) 規範 UHD BD 播放必需具備 HDCP 2.2 的機制才允許播放. 然而, UDP-203 似乎不是如此...
OPPO UDP-203 播放機除了支援 HDCP 2.2 的顯示裝置 (電視/投影機/擴大機) 之外, 比較特別的地方是... 它也允許 HDCP 1.4 的顯示裝置播放 UHD BD !!
大部分的測試人員都發現, 即使使用的電視/顯示器/環繞擴大機僅具備 HDCP 1.4 , UDP-203 仍可以順利播放 UHD BD !!!
即使只有 HDCP 1.4 仍照播無誤
各位還記得前面筆者列的 4K 電視演進表嗎? 注意到了嗎? 第一代的 4K 電視僅具備 HDCP 1.4 而已...
OPPO UDP-203 似乎考慮到了 仍使用第一代 4K 電視的使用者, 所以即使僅具備 HDCP 1.4 , 機器並不會阻擋 UHD BD 的播放.
只不過, 礙於 BDA 的規定, 當播放機偵測到非 HDCP 2.2 顯示裝置時, UHD BD 碟片中經過 AACS 加密的影片將會降至 1080p 以下的品質播放...
但其他像是 "碟片選單" 以及 "字幕" 都會維持原來的品質不會降級!

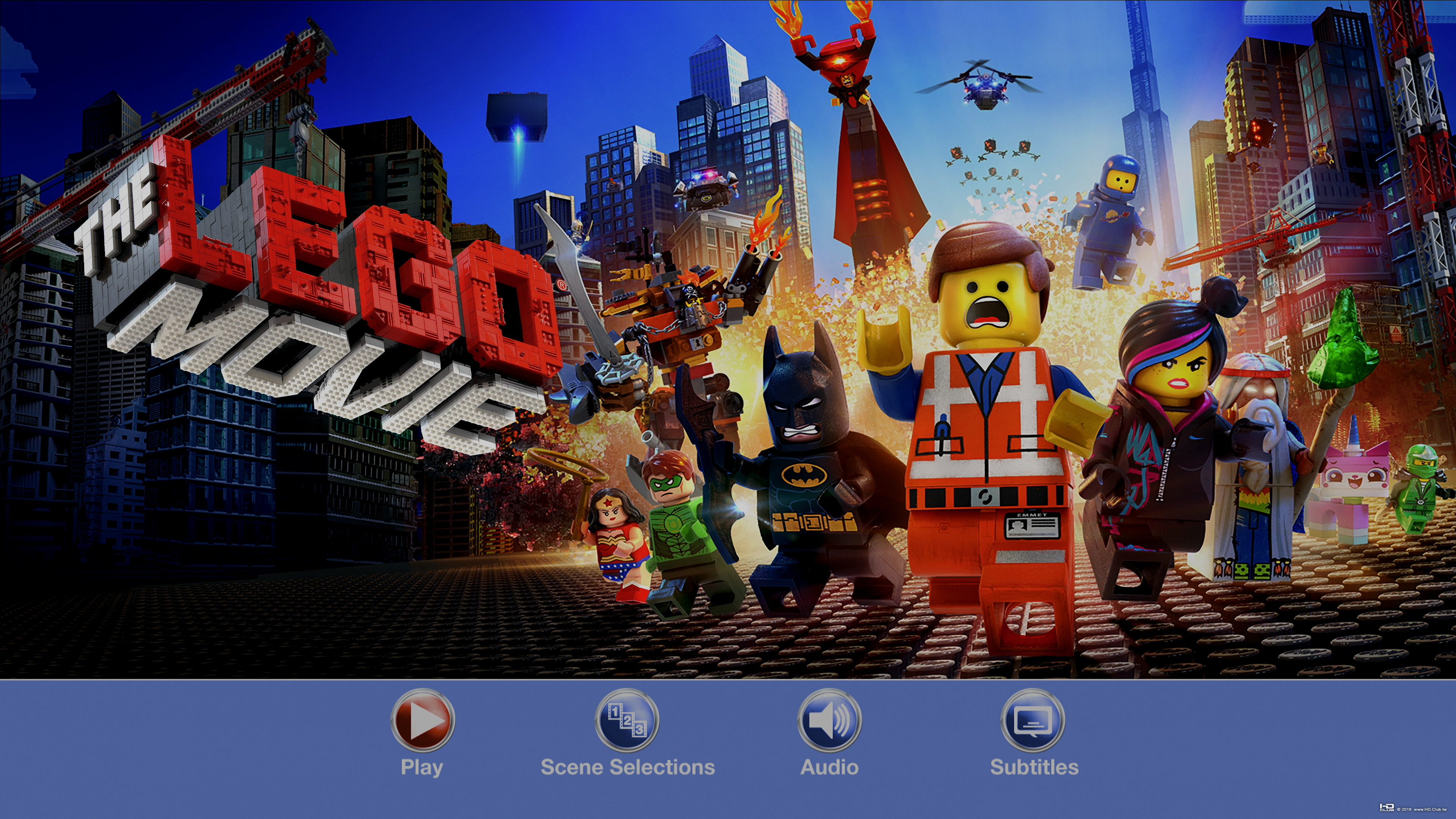

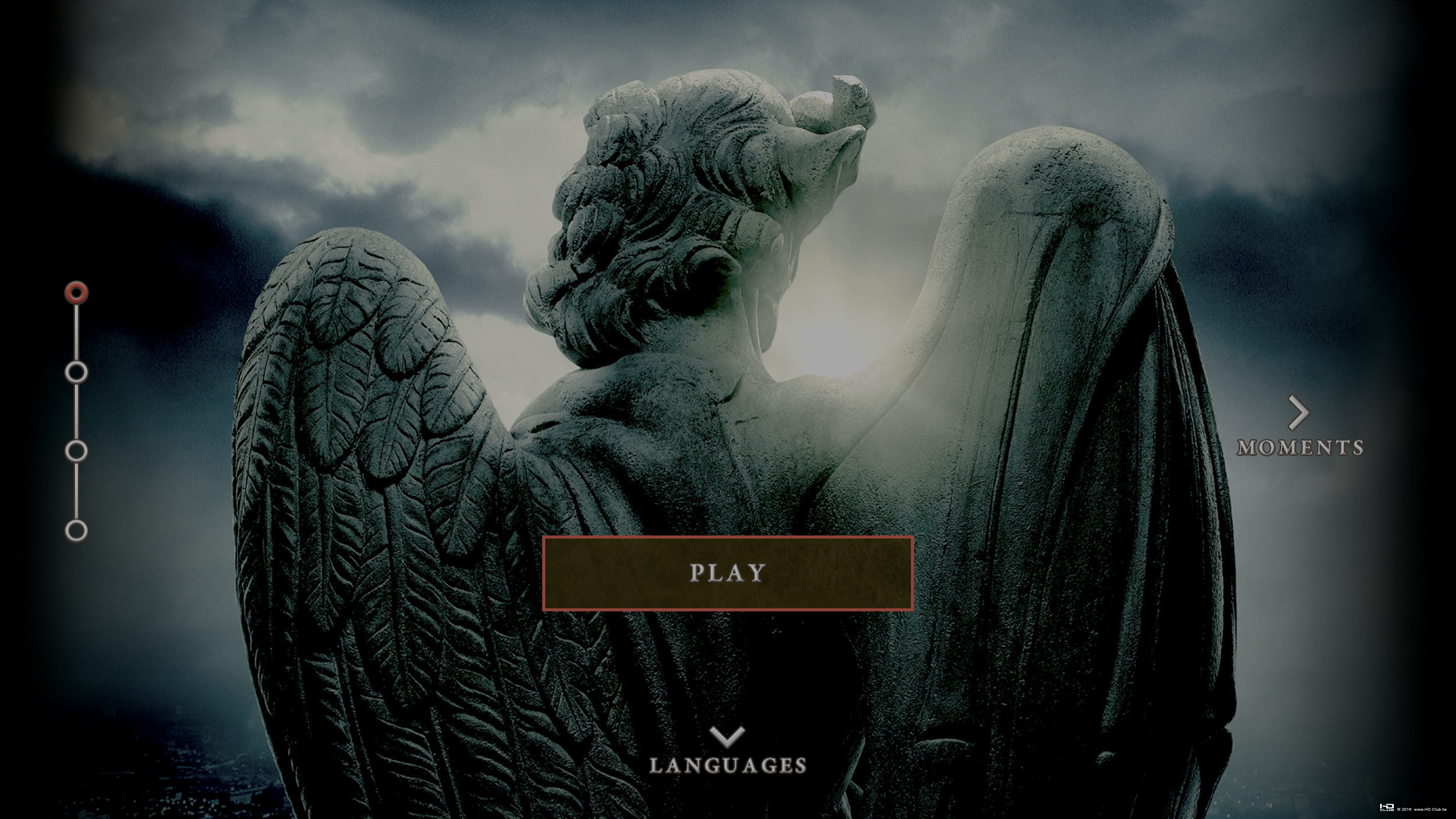

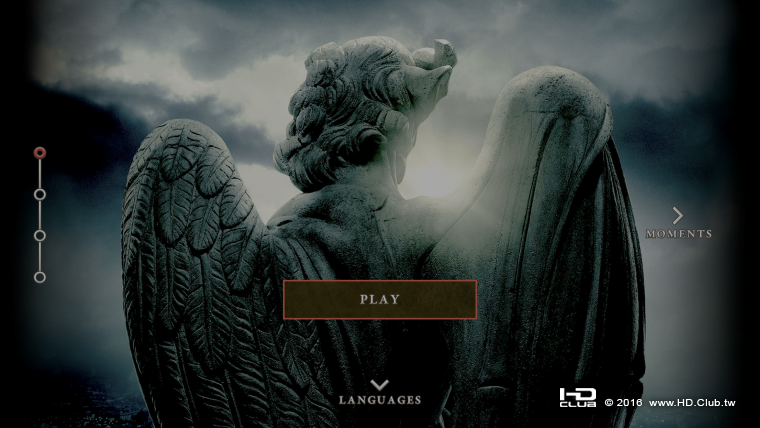

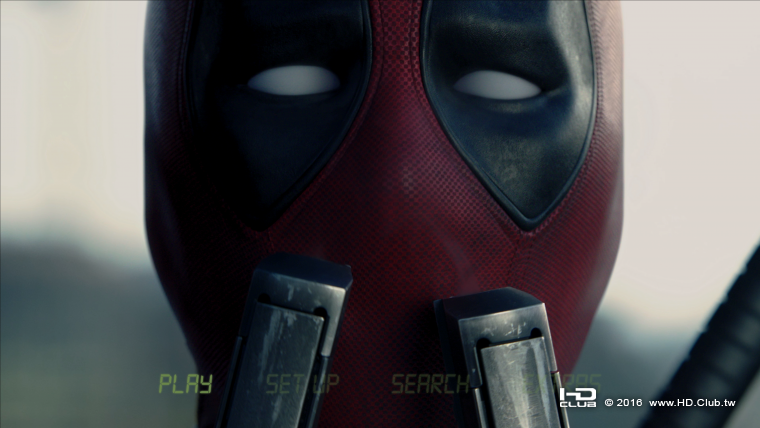

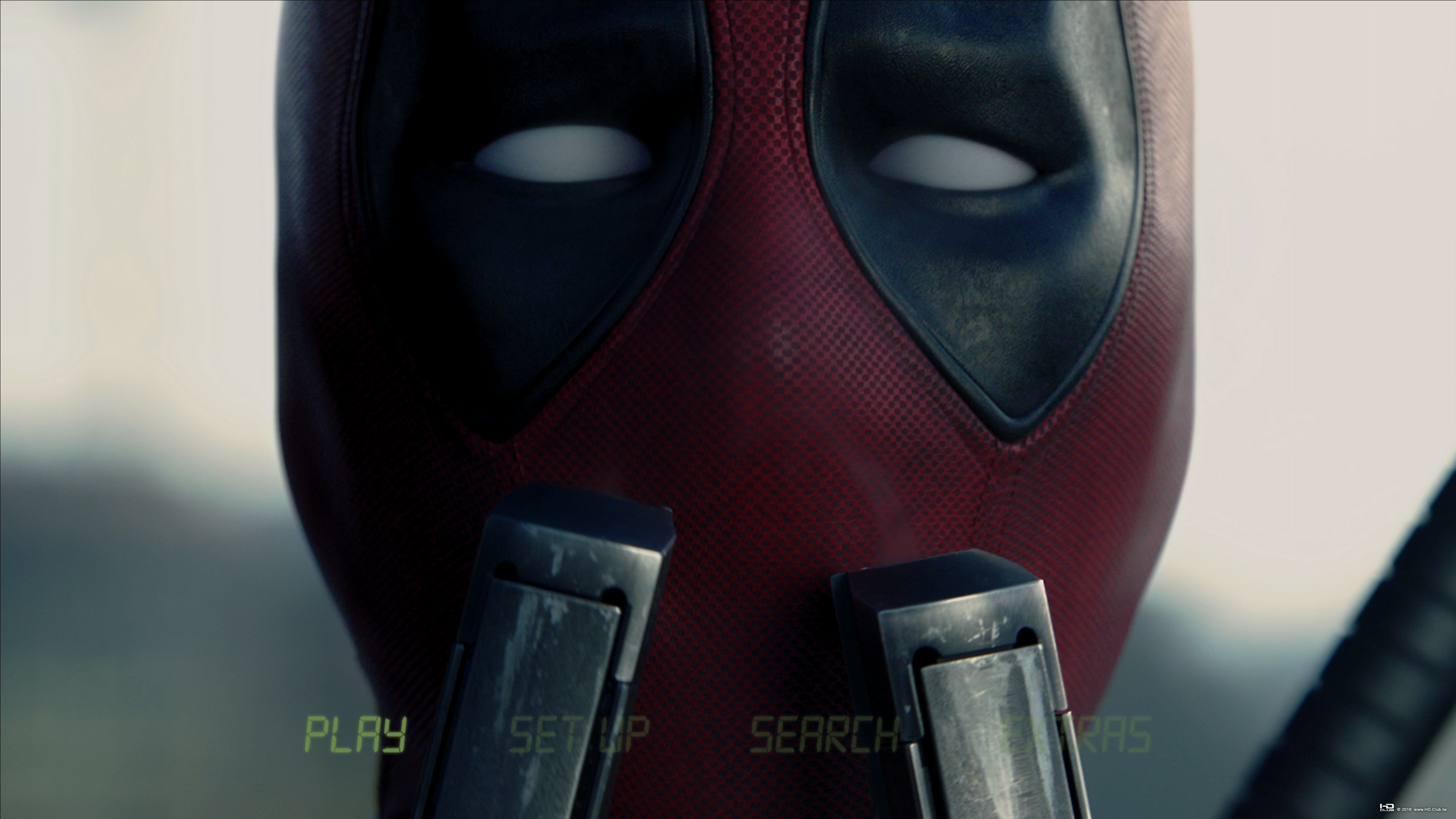

播放 UHD BD 碟片選單並不會因 HDCP 1.4 而降低解析度
因此, 造成一些人誤解以為 UDP-203 可以用 HDCP 1.4 完整觀賞 UHD BD, 其實播放的影片本體的畫質是比較差的.
問題點
不支援 BT.2020 影片轉 BT.709 輸出
以 LG 著名的 HDR 示範片 LG Chess - HDR 實際在 第一代與第二代 4K 電視上播放, 就會發現顏色表現怪怪的. 但是在第三代與第四代的 4K 電視則不會有問題. 以下說明:
OPPO UDP-203 在 BT.709 的顯示器看到的畫面
具備 BT.2020 轉 BT.709 的多媒體播放機看到的畫面
BT.2020 的影片, 如果不經過轉換, 在 BT.709 的顯示器上觀賞, 會有顏色偏淡不夠飽和的現象
目前市面上不少 4K 多媒體播放機, 或是 PC 的播放軟體 (Microosft Media Player, KODI) 都已經具備 BT.709/2020 辨識與轉換能力, 使用者不需擔心顯示器色域支援程度.
OPPO UDP-203 貼心考慮到第一代的 4K 電視使用者, 但是不具備 BT.2020 to BT.709 色域轉換, 倒是一件很奇怪的事情.
也因為 UDP-203 不具備色域轉換, 所以筆者建議使用者至少得具備第三代以後的 4K 電視 (支援 BT.2020), 才不至於看到不正確的顏色表現.
不支援 BD-RE XL
號稱讀碟王者的 OPPO, 從過去就一直是市面上的光碟幾乎一網打盡, 從 CD, DVD-Video, DVD-Aduio, 到 BDMV, BDAV 以及SACD, 新的 UDP-203 更是支援了 UHD Blu-ray ! 不過, 筆者測試時, 卻有一片光碟片無法在 UDP-203 上讀取, 那就是…
BD-RE XL !!
三層100GB的 BD-RE
筆者將日本 BS 衛星節目, 透過 BD 錄影機燒錄至 BD-RE XL 碟片, 成為 BDAV 格式
放入UDP-203之後, 出現了“未知碟片”的情形
也有可能是 UDP-203 本來就不支援 BD-RE XL, 若筆者將來有機會再試試看 BD-R XL 是否也是相同情況
ASS/SSA 字幕支援較差

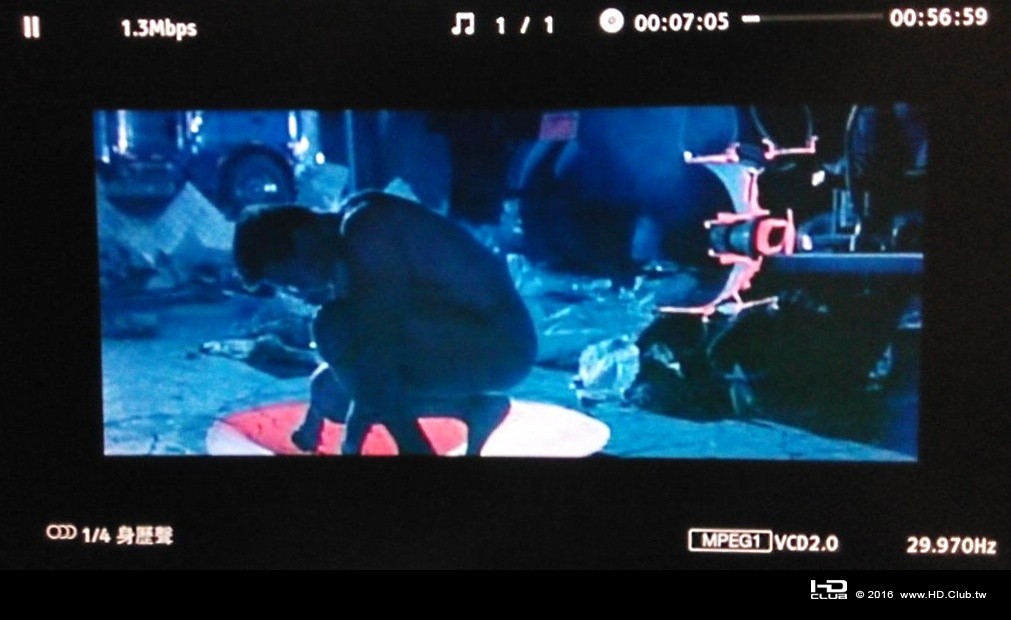

播放 mkv 或是其他影片檔案, 若採用了 ASS/SSA 格式, 表現不理想, 如下:

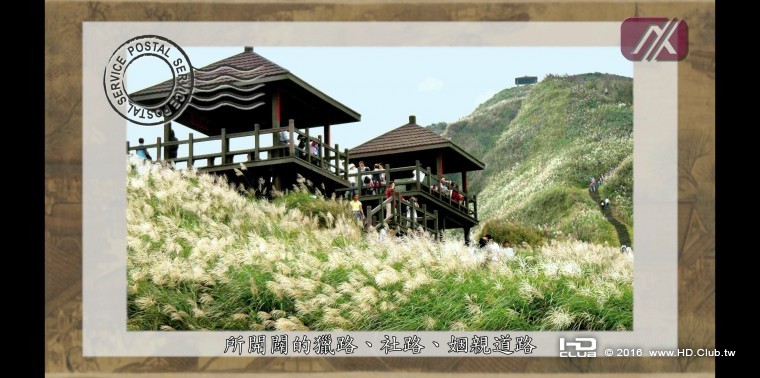

而正常的字幕表現則是這樣

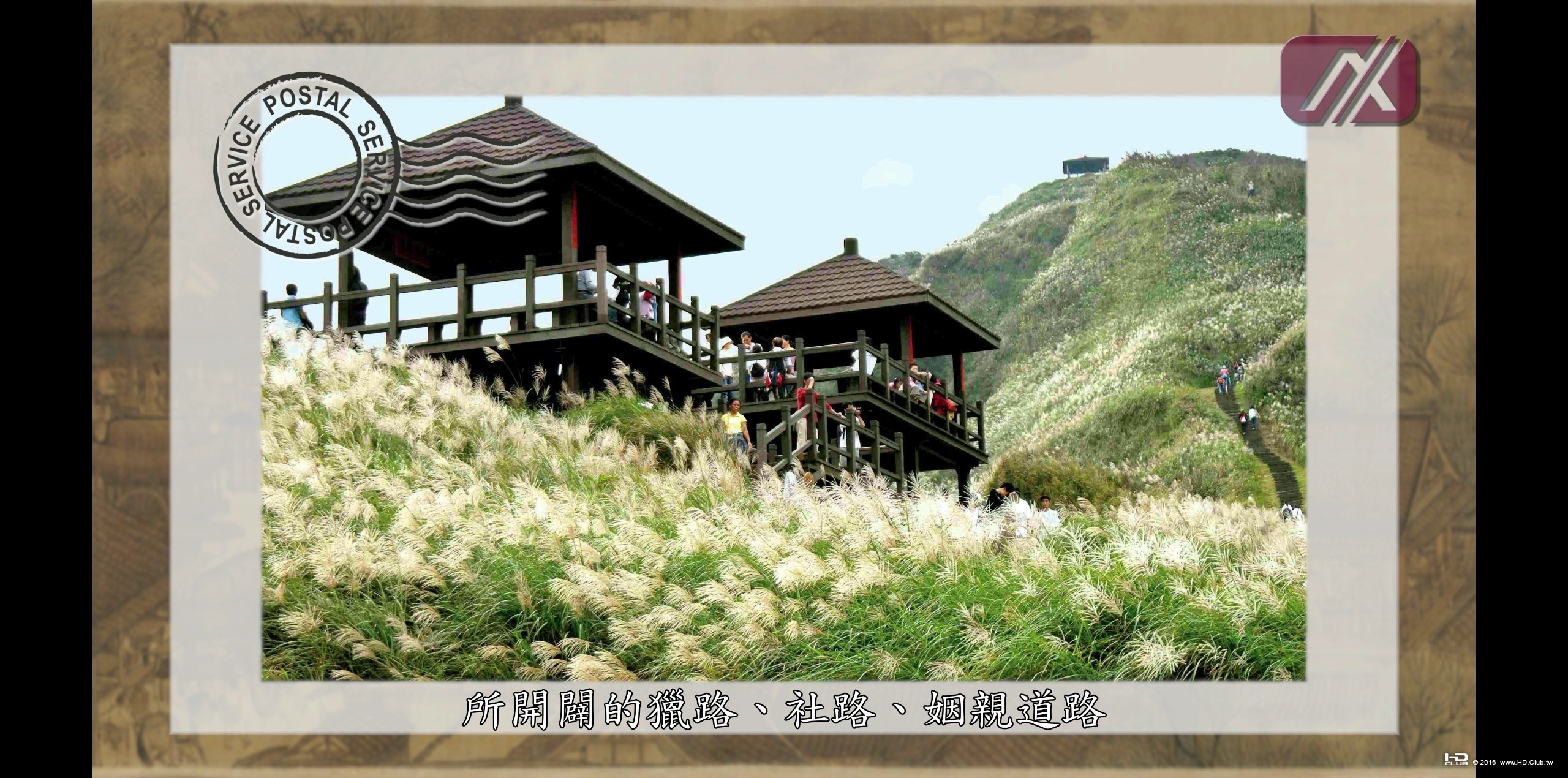

而且會有掉字的現象
消失的字並不是特殊字元
BDAV 支援度較差
UDP-203 雖然支援 BDAV 播放, 但 BDAV 播放時會喪失 "記憶點" 功能, 也就是說... 任何時候只要播放中途停止, 再播放就只能從頭來. 而且... 很奇怪的是, UDP-203 只有 BDAV 播放時會沒有記憶點功能, 其他所有媒體或是檔案, 都可以使用記憶點功能.
另外, BDAV 無法啟用碟片內建字幕, 即使錄下來的節目內含隱藏式字幕, UDP-203 仍無法喚出!

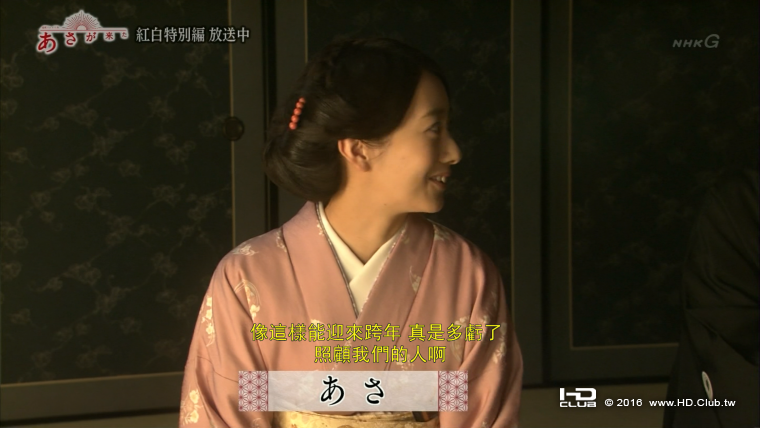

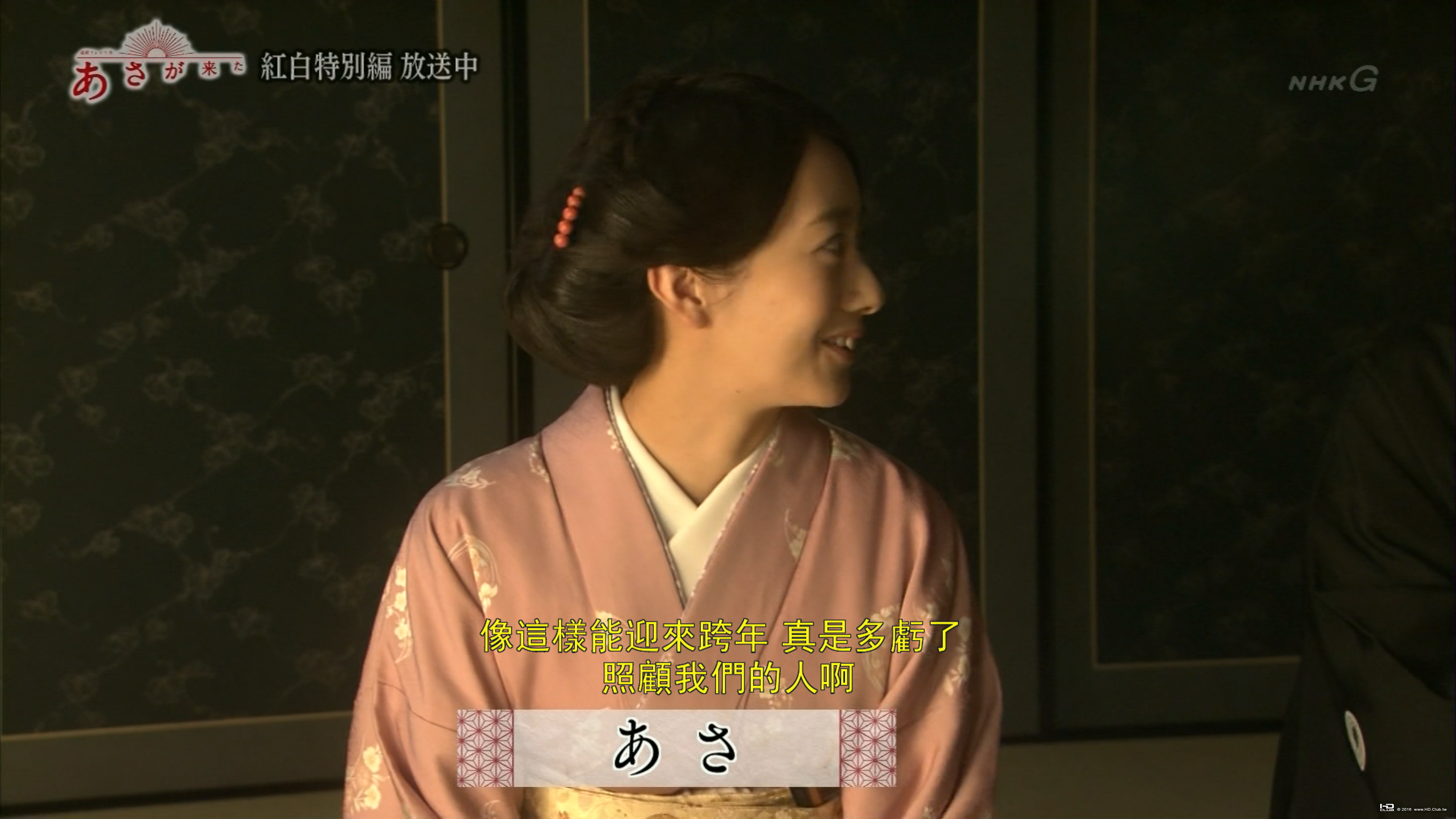

最後, BDAV 顯示的日文字型為標楷體, 而漢字使用的是中易黑體(SimHei)
中易黑體 unicode 應該有包含日文字型, 除非 UDP-203 跑的系統並不是 unicode 文字系統.

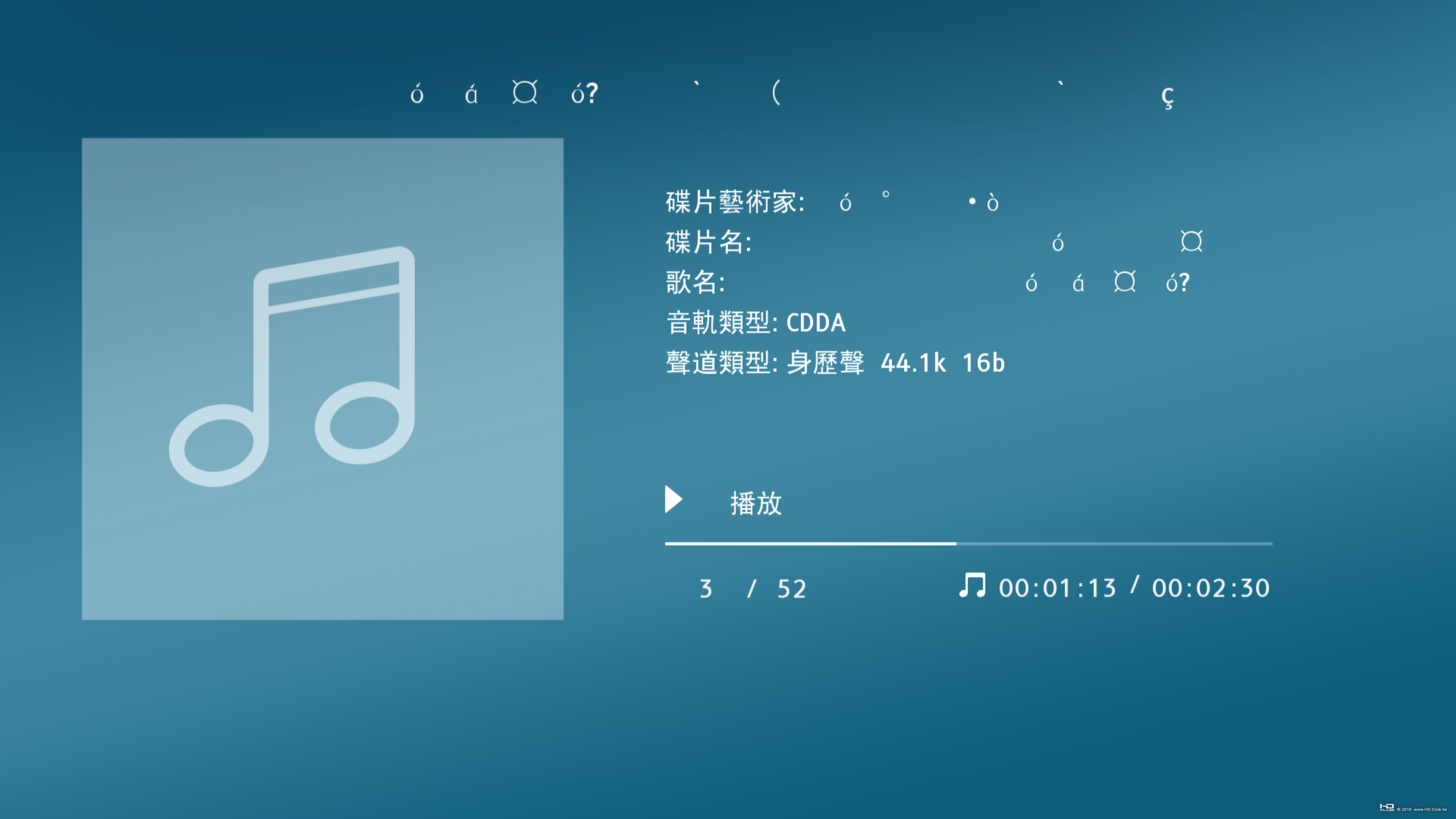

日本 Audio CD 資訊顯示亂碼
部分 mka 無法播放
筆者測試自行製作的 FLAC 無損編碼格式的 mka, 在 UDP-203 播放時產生了當機或是無法播放的情況
不支援 多聲道無損 FLAC 音訊格式
筆者自行錄製的 Metal Gear Solid V 開場動畫, 採用了 7.1CH FLAC 編碼格式, 顯然 UDP-203 並不支援它
HDMI 輸入偶爾會出現黑畫面
似乎是機器誤判了 HDMI 輸入格式, 導致畫面無法顯示, 這時候只要對 HDMI input 做一次熱拔插動作, 通常就會恢復
還好出現的頻率並不高, 否則常常要插拔應該也是會造成困擾.
光纖/同軸 輸出機制怪異
當 UDP-203 偵測到 HDMI main 使用 ARC 時, 或是 HDMI audio only 埠連接至環繞擴大機之後, 會自動將 S/P DIF 或是同軸的輸出關閉. 但... 播放 CD Audio 時又會主動打開, 所以同時使用 HDMI 與光纖同軸, 常常發生光纖同軸沒有輸出的現象, 相當詭異.
結語
綜觀這兩週的試用體驗, 個人歸納出 OPPO UDP-203 有以下優缺點:
優點:
- 提供 HDMI 2.0a 最佳的影音品質, 最大支援到 12bit 色深, 畫面表現優秀
- 自動偵測 HDMI 視訊與音訊設備, 自動切換 HDMI 最佳輸出格式, 使用者完全不用煩惱
- 支援 HDMI 獨立聲音輸出, 影音分別輸出, 保持影像與聲音最完美的訊號品質
- Audio CD, SACD, DVD-Video/Audio, Blu-ray Disc, Blu-ray 3D, UHD Blu-ray 各式影音光碟一機通吃
- 支援播放的多媒體檔案影音格式齊全
- 支援外掛字幕, 連 UHD Blu-ray 也適用
- 具備 HDMI 輸入埠, 影音訊號完美升頻或降頻, 內部高級 DAC 提供完美音效品質
缺點:
- BDAV 支援度較差
- 不支援 5.1/7.1CH 的 FLAC 無損音軌
- 不支援 ASS 字幕語法, 部分文字會掉字, 某些字幕格式表現異常
- HDMI input 不支援 HDR, 也無法 bypass HDR 訊號
- 不提供來源色域 BT.2020 轉 BT.709 輸出功能
心得
OPPO UDP-203 是筆者近兩年以來所測試過最好的播放機, 其 "自動偵測與切換解析度" 功能, 以及高品質 12bit 色深
真的讓筆者相當心動, 差點衝動掏錢敗下去...
雖然 UDP-203 有一些小缺點, 但仍瑕不掩瑜! 況且..這些小缺點筆者認為都可以透過韌體解決 (包含 HDMI input supports HDR) , 若是 OPPO 的研發工程師日後將這些問題一一排除, UDP-203 就是一台完美的播放機!! 相信這一天應該很快就會來臨...

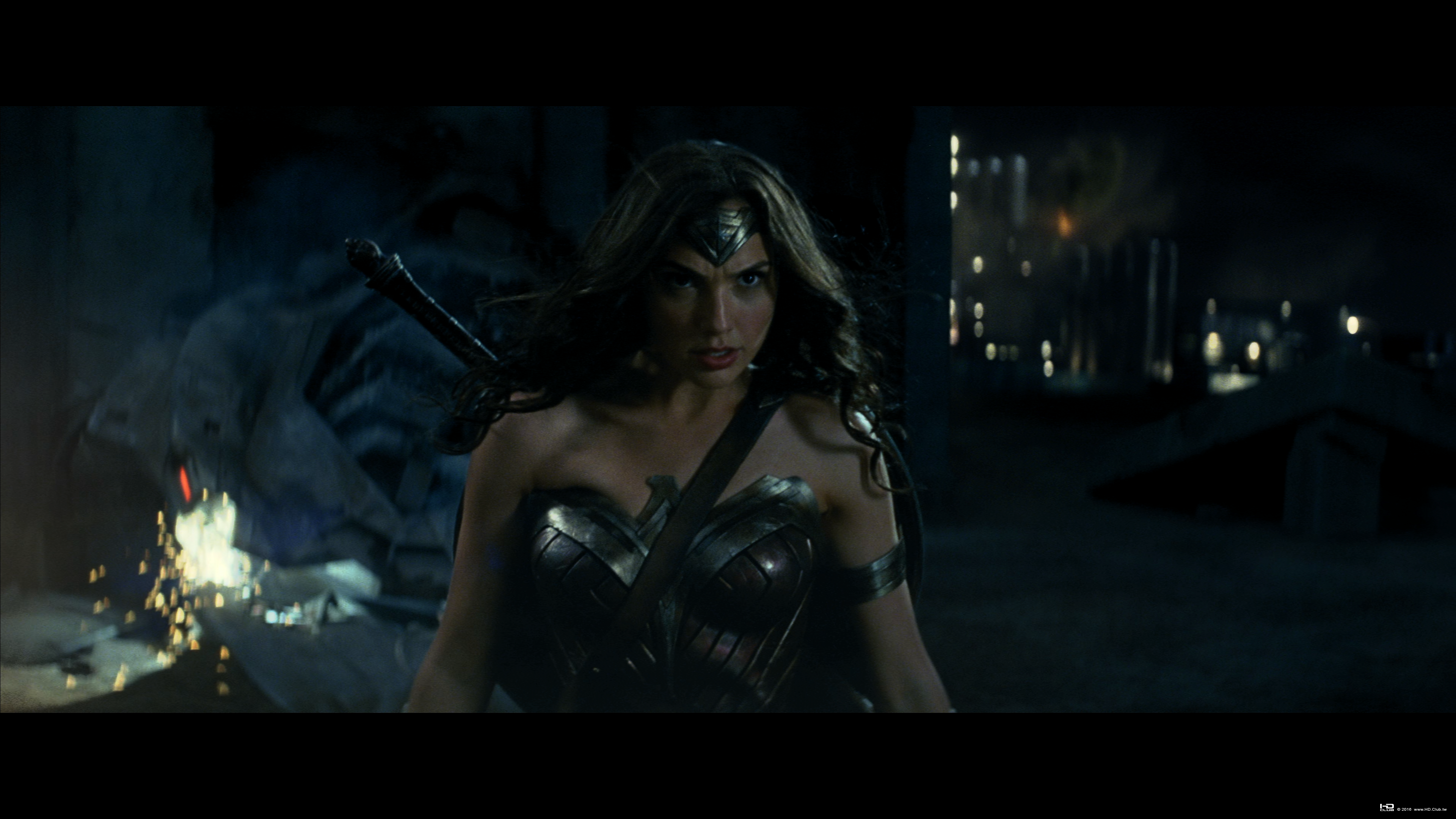

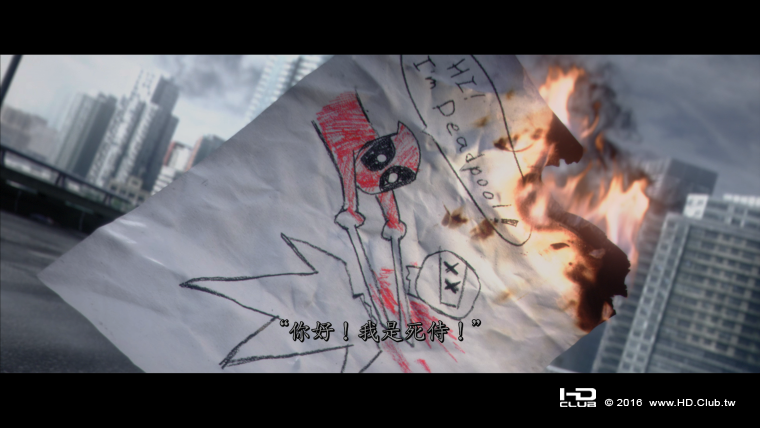

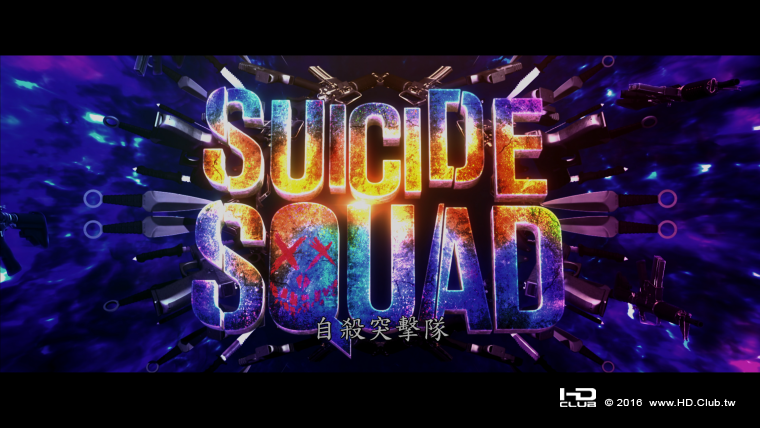

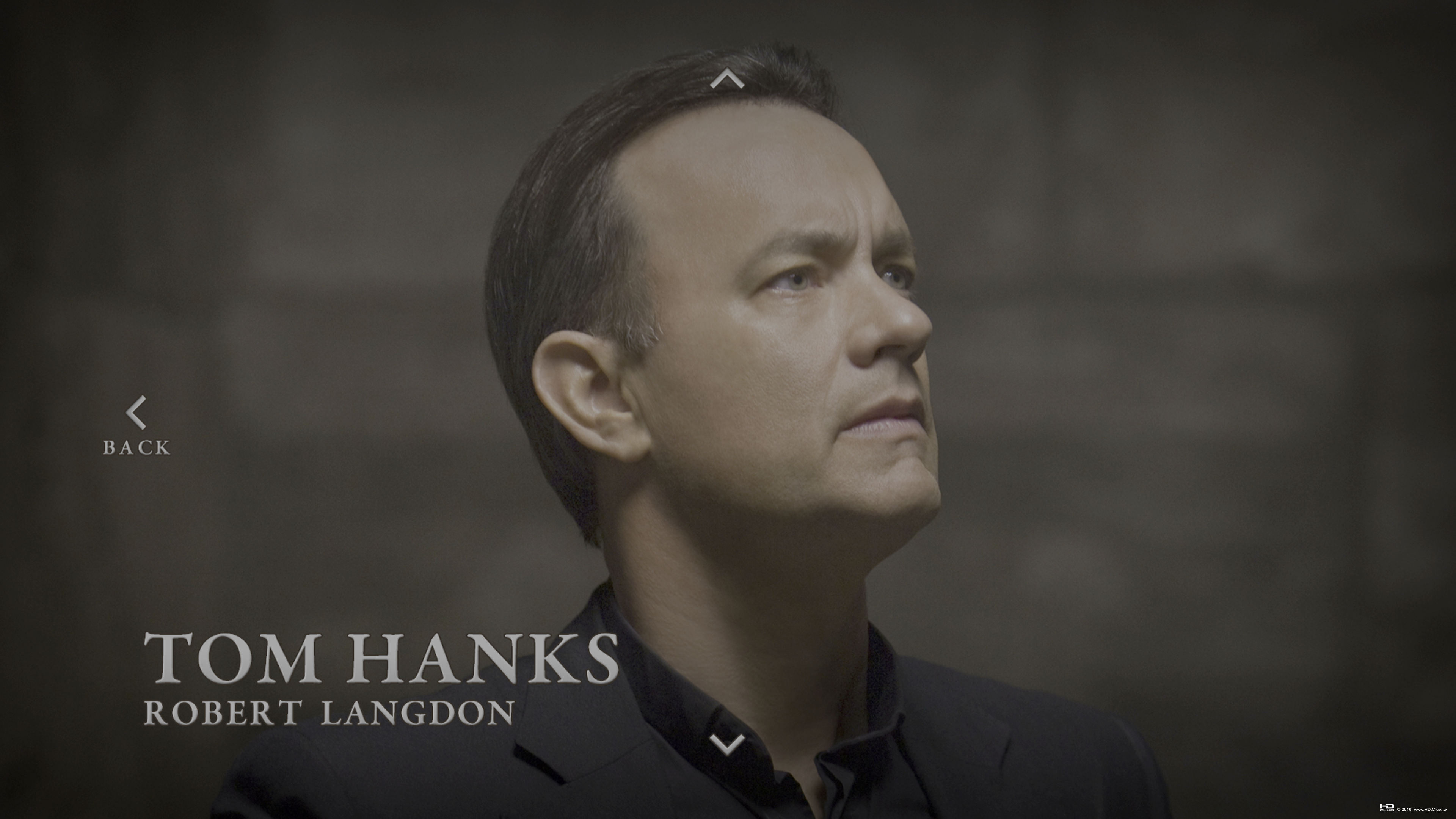

最後, 讓我們來看一些 透過 UDP-203 播放的 UHD BD 畫面
|
