HTPC校色的福音--DisplayCAL + MadVR

[複製連結]

發表於 2018-3-4 19:53:50 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
本帖最後由 JUDAS 於 2018-3-5 10:47 AM 編輯

用HTPC當訊源10年有了
自從買了校色機器後
一直以來都是用HCFR+電視的硬體校色來看影片
電腦的色管軟體從來沒用過
自從去年一月買了一台東芝的日規電視後
漸漸的發現了一些問題;就是色彩太過於艷麗了
Toshiba 55Z700X這台電視應該是以HDR的規格為標準
看HDR的影片沒什麼問題,很漂亮
但是看一般SDR的影片就太過於艷麗了
雖然電視有標準色域和P3色域可以選
但標準色域又太過於清淡,一看就知道顏色不對
Toshiba的電視有號稱最強的色彩管理系統
可以調整各色點色相、色濃度、亮度
但大概是我無法駕馭,或是HCFR我用不好吧
不管我怎麼調,各色彩的dE總是超過5以上...
對於一般用家dE10以下應該都沒差,但對於長期接觸校色的人來說
色彩dE超過5就很難接受了!

不可否認的Toshiba的色彩管理真的很強大(只是我不會調)
但是色溫和Gamma的調整就超弱
色溫居然只有R、G、B三點可以調整,跟電腦螢幕差不多水準
色溫連最基本的2點調整都沒有
不過色溫RGB調完後,都可以落點在D65並且dE都在2以下,還不錯
但Gamma就很慘了,RGB三色都沒有緊密的疊在一起
灰階其實有稍稍的不準

因為總總硬體上的缺點,讓我開始尋找其他的校色管道
忽然想起,一直在用的PC渲染軟體MadVR好像有支援色管
而且電腦上知名的免費色管程式DisplayCAL
還能直接轉換MadVR用的3dlut色管檔案
於是完美的HTPC色管方案--DisplayCAL + MadVR就這樣誕生了

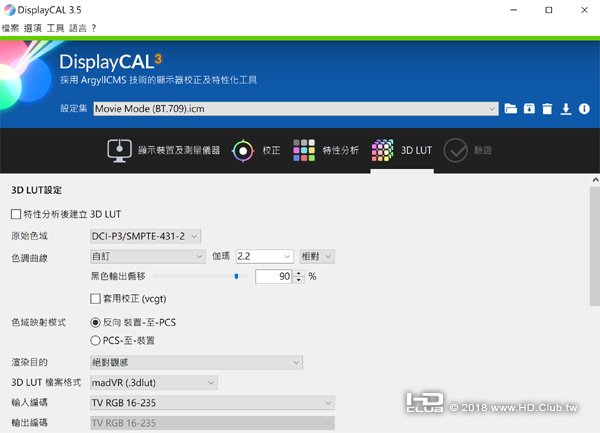

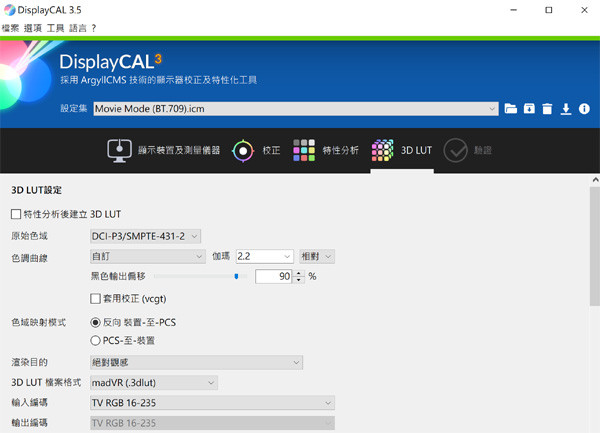

▲DisplayCAL目前已經支援繁體中文,非常好上手


以下是HCFR + 55Z700X硬體校色數據:

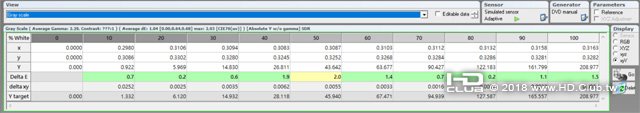

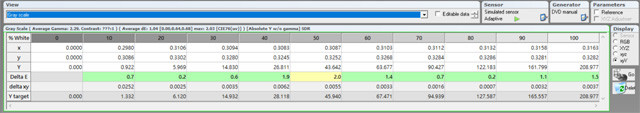

▲HCFR+電視本體調整後的色溫(D65),dE都在2以下

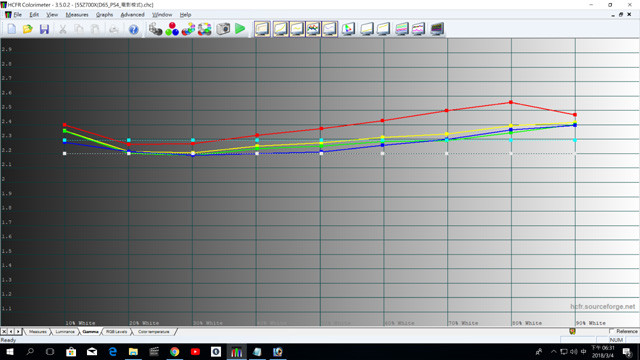

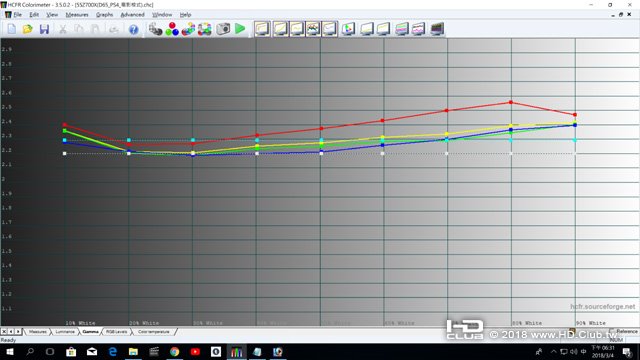

▲調整後電視本身的Gamma為2.3,可是RGB都沒有好好重疊,

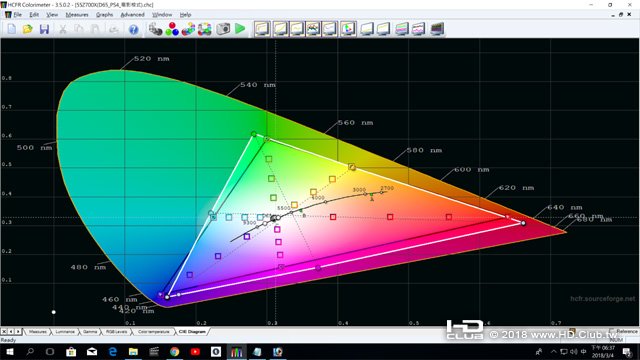

▲電視的色域,我選擇"色域復原"沒做調整,略大於Rec709

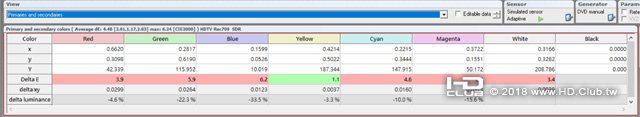

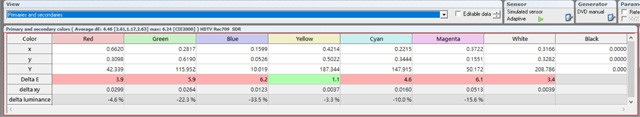

▲色域dE(沒調整)最高在6,對要求不高的一般用家可以直接使用

再來是DisplayCAL + MadVR套上3dlut校色後的數據:
▲色溫乖乖的平躺在D65上面(嚇到我,超平的!)

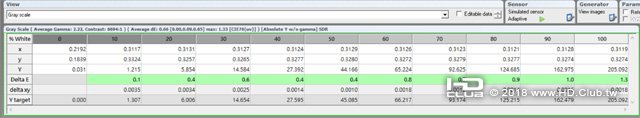

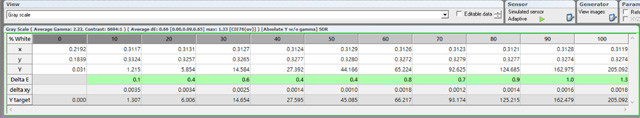

▲色溫dE幾乎都不到1,最高1.3

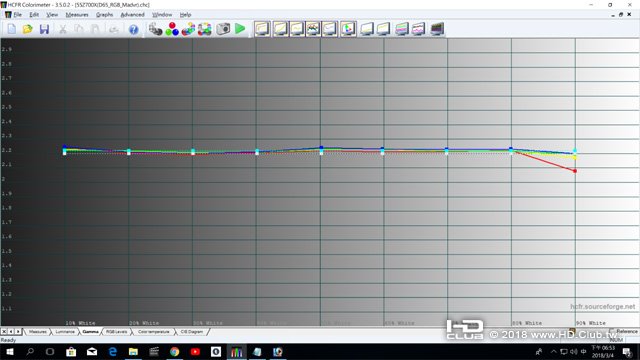

▲Gamma三色也緊緊的貼在一起,而且固定在2.2(完美!)

▲色域幾乎貼合Rec709上,然後各色點也幫你調好了

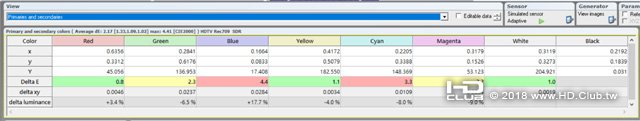

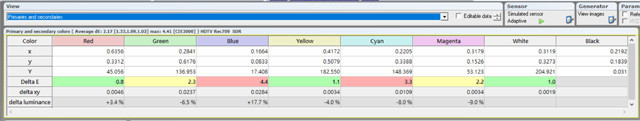

▲色域dE大幅降低,只剩3左右!!

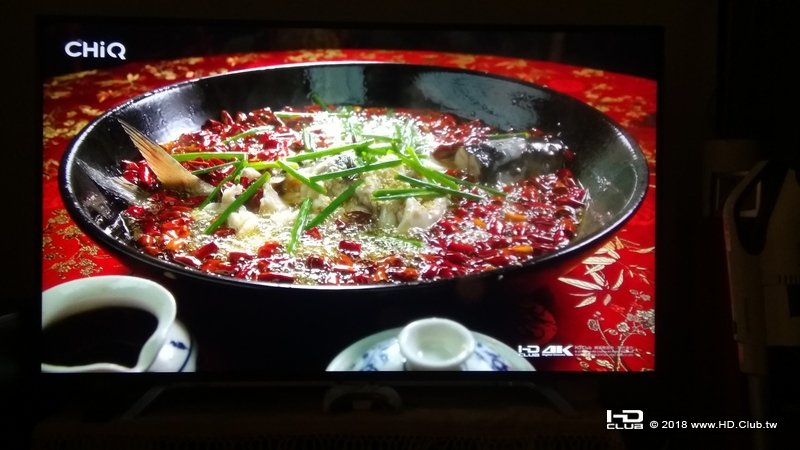

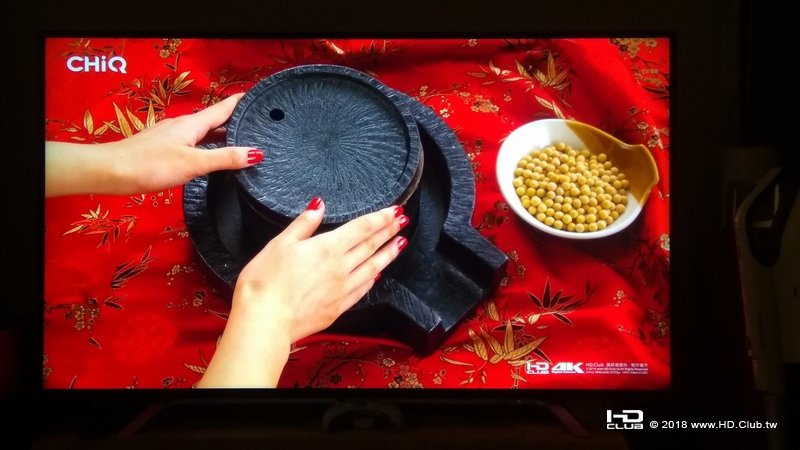

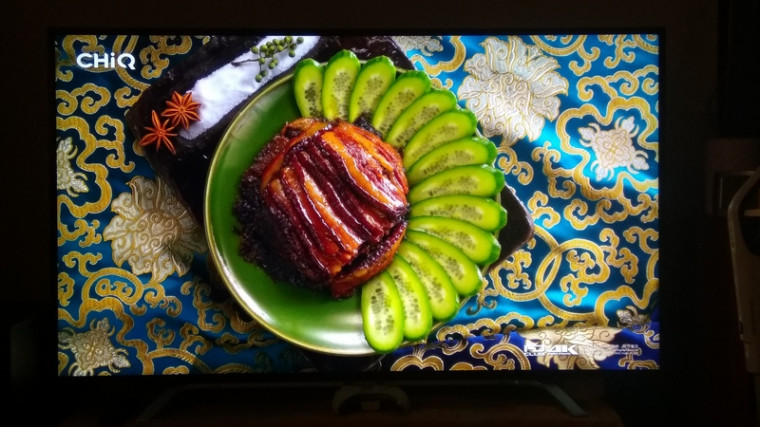

以下是PC用MadVR渲染出來的畫面
手機直接拍攝電視,顏色不準僅供參考
實際畫面非常美,色彩豐富也不會過度艷麗

看完這些量出來的數據
真的覺得DisplayCAL + MadVR非常強大
而且過程80%都是自動的,自己頂多調調色溫和背光強度而已
對於用HTPC來看影片的用家來說
DisplayCAL + MadVR真的是一個簡單又完美的色管方案。

評分

參與人數 1名聲 +30 收起 理由
johnnytw + 30 精品文章

查看全部評分


發表於 2018-3-4 22:11:17 | 顯示全部樓層
本帖最後由 chhanthony 於 2018-3-4 10:15 PM 編輯

試過用MadVR掛3DLUT,就會他的強大為何用DCI P3
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2018-3-4 23:33:39 來自手機 | 顯示全部樓層
chhanthony 發表於 2018-3-4 10:11 PM
試過用MadVR掛3DLUT,就會他的強大為何用DCI P3

因為原始色域要選擇大於或等於電視的色域
我這台電視的色域比709大,所以設定DCI-P3
回覆 支持 反對

使用道具 舉報


發表於 2019-3-6 10:46:43 來自手機 | 顯示全部樓層
请问黑位对比度应该怎样设置调整
回覆 支持 反對

使用道具 舉報


發表於 2019-3-11 08:42:10 | 顯示全部樓層
fxzxken 發表於 2019-3-6 10:46 AM
请问黑位对比度应该怎样设置调整

您好,建議您可先用AVS HD內的亮度與對比測試圖設定好後,再用DisplayCAL + MadVR搭配儀器做後續的動作。
回覆 支持 反對

使用道具 舉報


發表於 2019-3-11 19:40:02 | 顯示全部樓層
多謝樓主分享!!!
回覆 支持 反對

使用道具 舉報


發表於 2019-3-25 19:34:59 | 顯示全部樓層
看來大家都還是很喜歡用我們拍攝的作品作為調色標準。
有機會的話再來把這部美哉天府篇,重新調bt.2020 10bit的版本,讓大家過過癮。
回覆 支持 反對

使用道具 舉報


發表於 2019-4-3 06:52:04 | 顯示全部樓層
fxzxken 發表於 2019-3-6 10:46 AM
请问黑位对比度应该怎样设置调整

現在16-235大部份的顯示器應該都不會亂做。所以出廠值應該都很準!
所以如果出廠值16-235差很大的話,那這家顯示器的廠商真的要打屁股了。
