  大約在5年前,建購了第一套5.1聲道的劇院,YAMAHA AX-1400擴大機、PIONEER 969AVI DVD PLAYER、Optoma H57投影機(可用DVI-I端子接HDMI將DVD升頻至1080i)、80吋布幕;左右聲道:Wharfedale9.6、中置:Wharfedale CM、環繞: Wharfedale wh2。這套系統陪伴喜愛電影的我度過了無數美好的時光。

  在今(99)年初,我的H57投影機燈泡終於壽終正寢,詢價結果燈泡大約要8張小朋友,心痛之餘,嘴角卻泛起一絲笑意(內心戲旁白:呵呵呵~~這下可有敗家的理由了),心中的魔鬼開始在呼喚我:”該是升級藍光劇院的時候了~了~了(迴音)”…經過幾天的天人交戰(謎之音:其實只有一天半),終於下定決心,直上1080p投影機,
藍光劇院DIY升級大作戰於焉展開!!!

照片 006.jpg
註:客廳加餐廳延申,6米x3.4米=約七坪多左右的空間


初步規畫:120吋大畫面
之前投影機是打在客廳的短邊(電視牆那面),由於距離只有3.4m,扣掉電視厚度17cm及投影機吊掛本身的長度,實際投影距離僅有2.9m,只能投出大約80吋的畫面,不夠不夠,至少要120吋才能展視劇院的魄力,本想找短焦投影機,無奈選擇有限,心念一轉,參考HD-CLUB“lan621014 的小客廳也可以很劇院”一文:”難道非得射在這兒???”一語警醒夢中人,“向~右~~轉~~”轉個方向,改投長邊,海闊天空,經過實際測量,客廳長x寬為6公尺x3.4公尺,還蠻符合黃金比例,之前怎麼都沒想到?...120吋就此定調。

照片 002.jpg

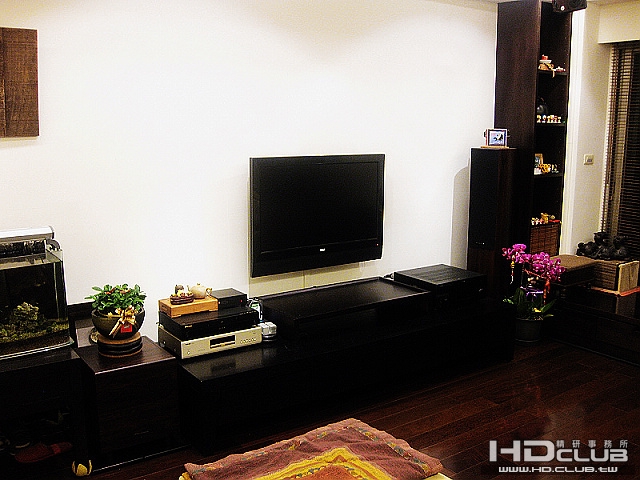

註:原本的投影機是打在這面主牆上的,深度僅有3.4米,僅能投影約80吋畫面~~


照片 024.jpg

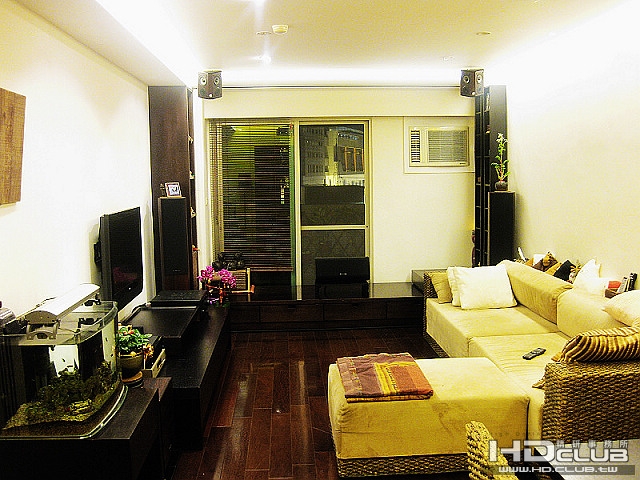

註:現在換個方向改投長邊...注意哦,布幕緩緩下來嘍~~~~~


照片 138.jpg

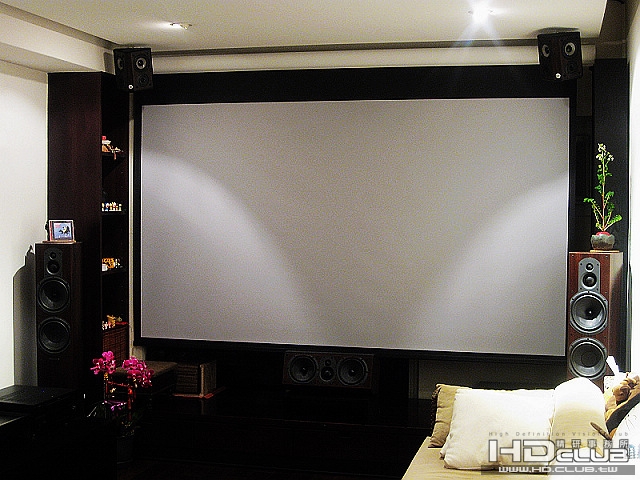

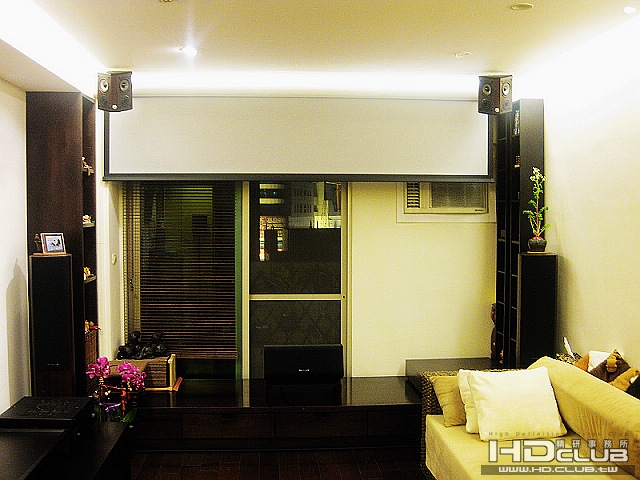

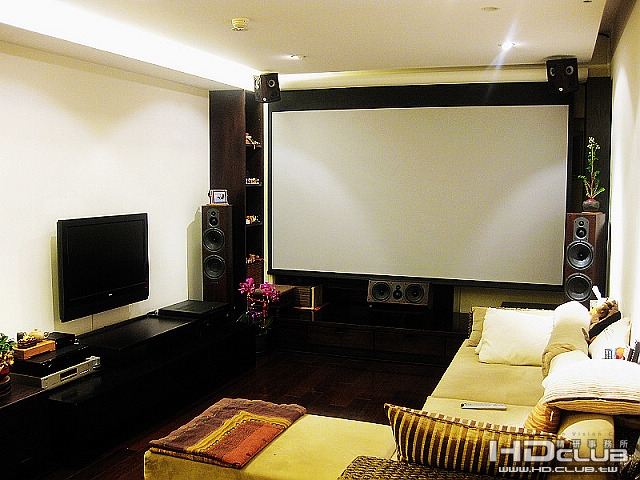

註:120吋灰幕全部放下時的模樣~~3.4米剛好容納布幕及左右聲道.天生絕配!


照片 114.jpg

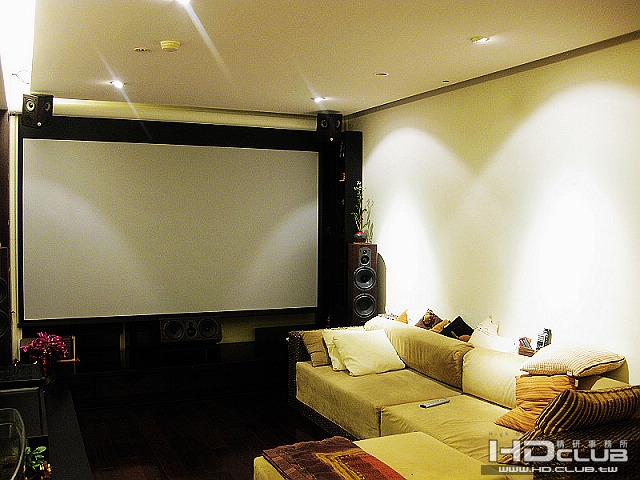

註:另一個方向


照片 136.jpg

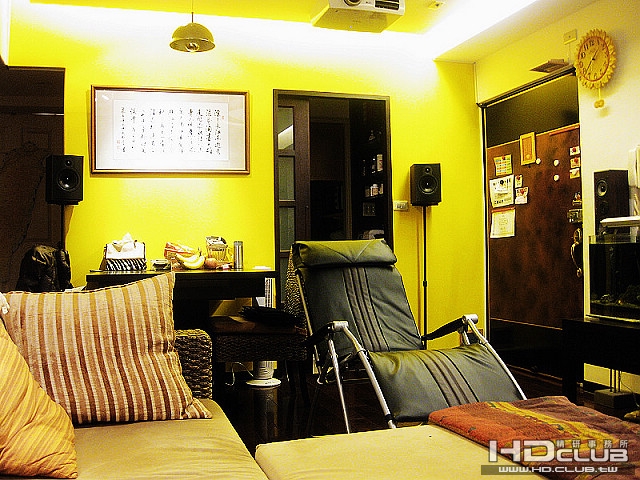

註:看看投影機這面...咦?..人要坐哪兒呀?...別急,等下有秘密武器出場~


投影機的選擇:EPSON TW-3500
 之前的Optoma H57是屬於DLP投影機,這次升級想改投LCD投影機懷抱,經多方爬文及詢價結果,鎖定EPSON TW-3500這款LCD投影機,加上有側投影功能,安裝上較為便利(為了畫質當然能不用到最好啦),實際到熟識店家體驗的結果非常滿意,1080p的解像力及色彩飽和度果然令人驚豔(謎之音:測試時播放的是藍光日本愛情動作片...這..誰凍A刁?.),二話不說直接把一捆小朋友託付給老闆,把TW-3500迎娶回家。

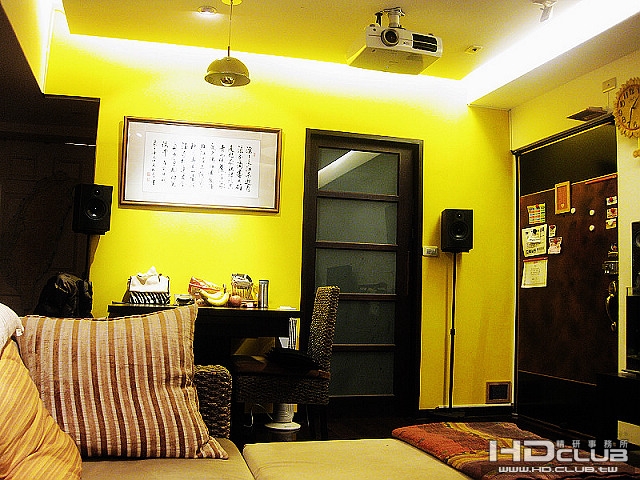

 接下來就是如何將她安裝上天花板,以120吋的畫面來說,要大約3.8~4.2m的距離,小弟我先從天花板崁燈孔找出天花內角材的位置,大約量了一下投影機鏡頭投射角度後,將專用吊架鎖天花板角材的位置(否則天花板無法承受投影機的重量),所有線材都走天花板內,並在吊架旁邊用圓型鑽頭鑽了一個直逕約7公分的孔來容納電源線及HDMI線(好粗!!);為了讓她有最佳的表現,聽從店家建議,上網購買了太平洋電線電纜公司的5.5平方三蕊電線15米,配上紅銅母插頭,從220v的冷氣插座直接串接出來,從天花板走線至投影機旁的線孔,DIY雖然樂趣多,但這一路弄下來還真是挺累人的。

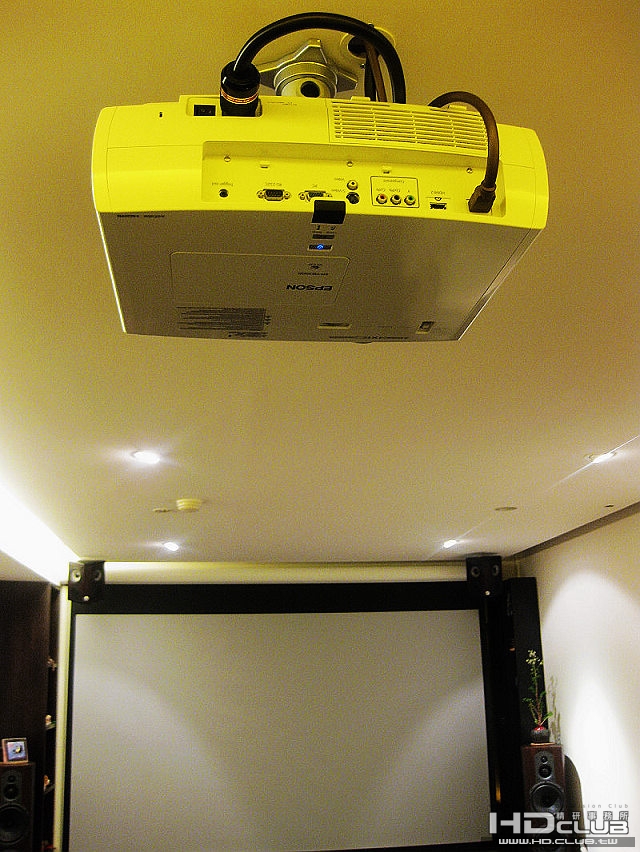

照片 154.jpg

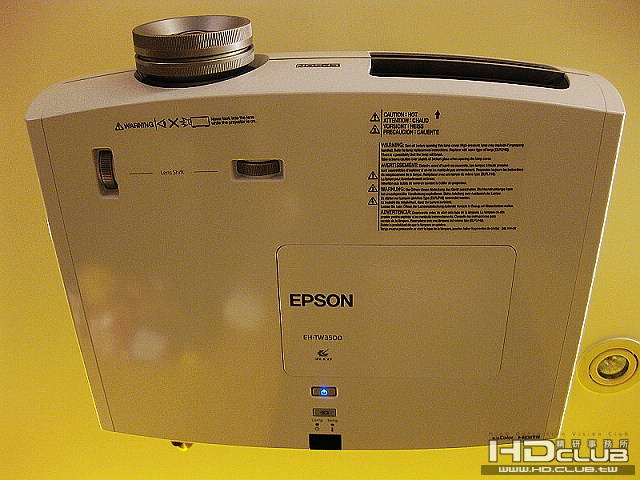

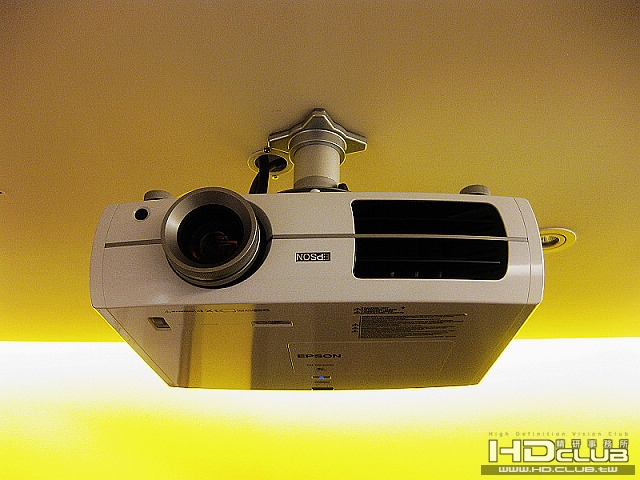

註:男主角之一出場~EPSON  TW-3500投影機


照片 155.jpg
註:正面


照片 156.jpg
註:看一下她的背面~~>_<

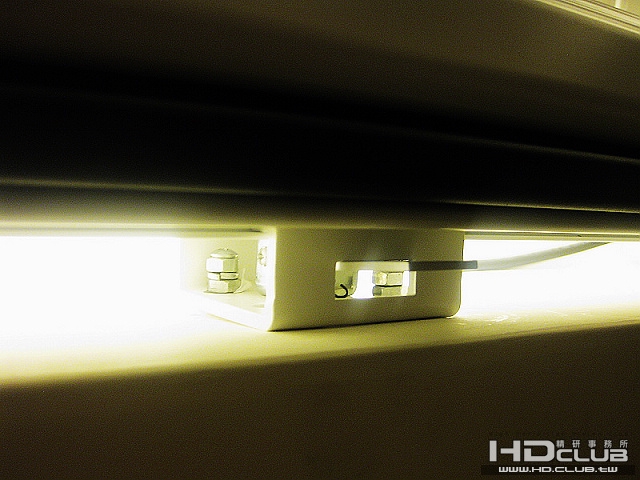

照片 031.jpg

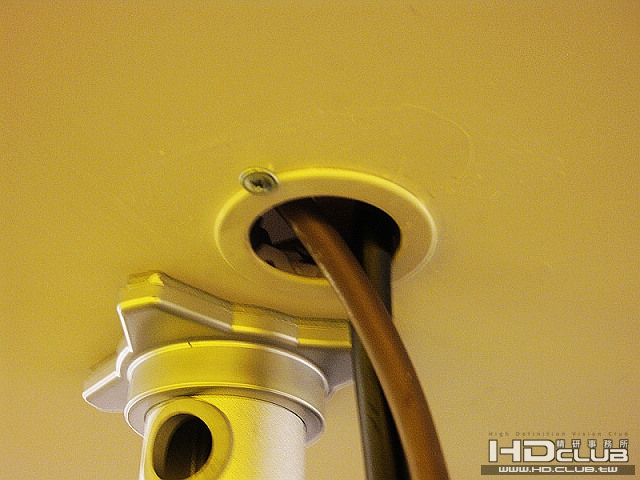

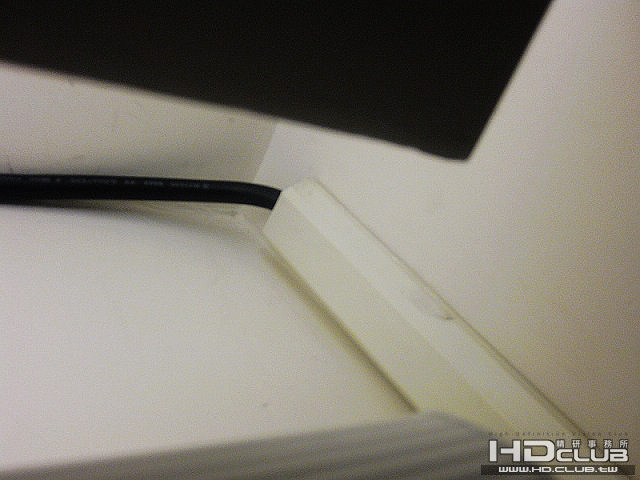

註:鑽一個7公分小孔走線,用崁燈罩補強,大小剛好,可以避免線材磨擦天花板~

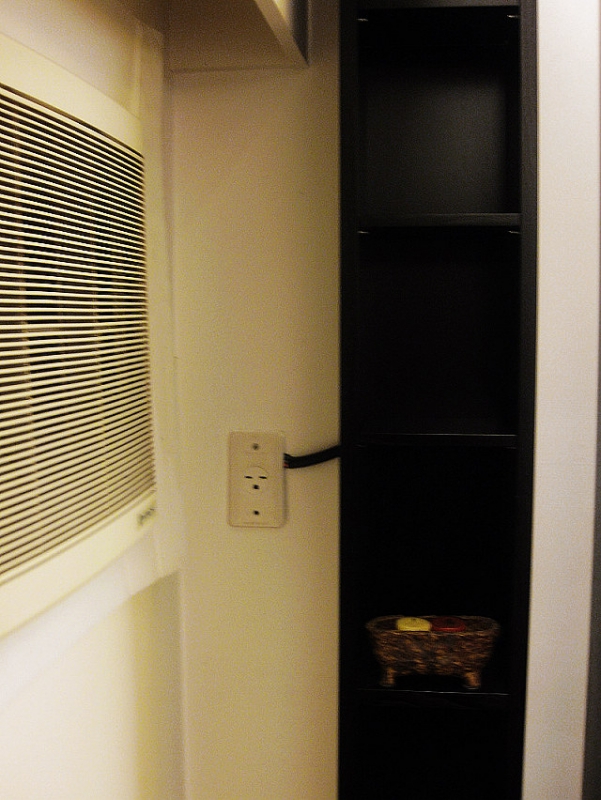

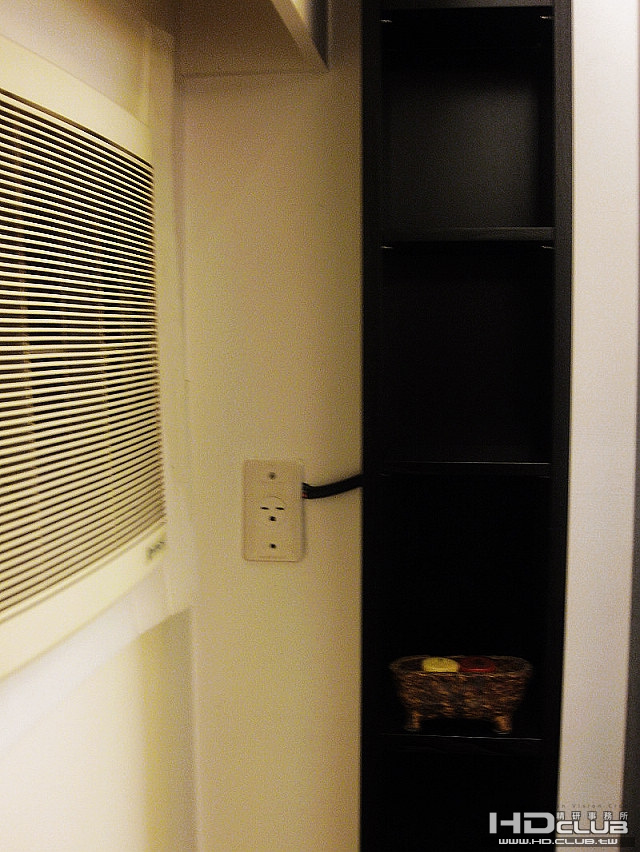

照片 009.jpg
註:投影機串接冷氣220v電源孔



布幕的選擇:國產JK-120吋電動灰幕

 說到布幕的選擇,著實讓小弟傷了好一陣子腦筋,便宜的太爛又不平,好的又太貴買不起,要手拉幕還是電動幕?國產幕還是進口幕?升降幕還是固定幕(限於場地不可能)…經多方查探及爬文與實際考察並考量預算後,本來是買了國產JK的平價手拉蓆白幕100吋,拿回家後發現品質不符期待,多處不平整已嚴重影響畫面觀看,於是又向廠商要求更換成比較高檔的120吋電動灰幕(價差達5倍之多),由於重逾20公斤,又長達300cm以上,小弟為了省下1500元安裝費,一人開著休旅車把座位打平,硬是把它給扛回家(電梯進不去,是從樓梯扛上八樓的,請大家掌聲鼓勵鼓勵~~),安裝上倒是挺簡單,先用用平衡尺測量水平位移,確定中心點之後,用電鑽鑽孔將附贈的兩個卡糟先固定在牆上,再把布幕扛上去對準卡糟放下去,“咔嗲”一聲,就固定了~
照片 108.jpg
註:JK-120吋國產電動灰幕~平整度80分,外觀質感85分,實際使用感受99分..


照片 010.jpg
註:電動布幕的”卡糟”長這樣~~看不懂不要怪我!



擴大機的選擇:YAMAHA RX-V1900

先前的AX-1400只能解碼傳統的5.1聲道DD或dts,為了全面提升至次世代音效,選擇一款具HDMI輸出入及解碼7.1聲道DD-TrueHD及DTS-MASTER的擴大機是必備的,由於是YAMAHA的愛用者,因此這次還是選擇了YAMAHA RX-V1900(美規,黑色),最主要還是因為它有Cinema DSP 3D功能,只要裝了前面上方的2只Presence臨場效果喇叭,不論是DD-TrueHD或DTS-MASTER音效均可開啟3D功能,還可調整人聲位置(Dialog lift),130wX7聲道輸出,對於我的七坪左右空間算綽綽有餘了~~


照片 094.jpg

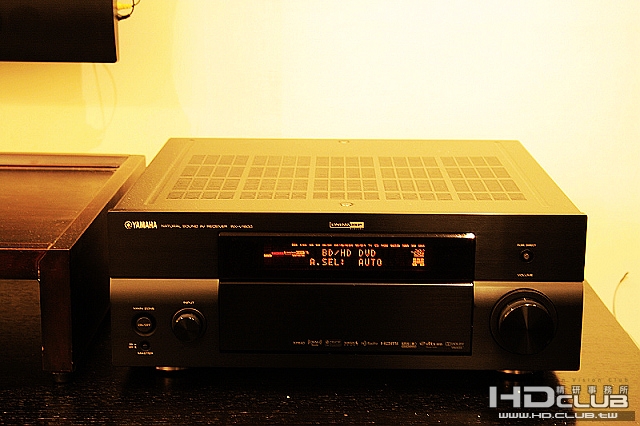

註:YAMAHA RX-V1900美麗的身影~


照片 095.jpg

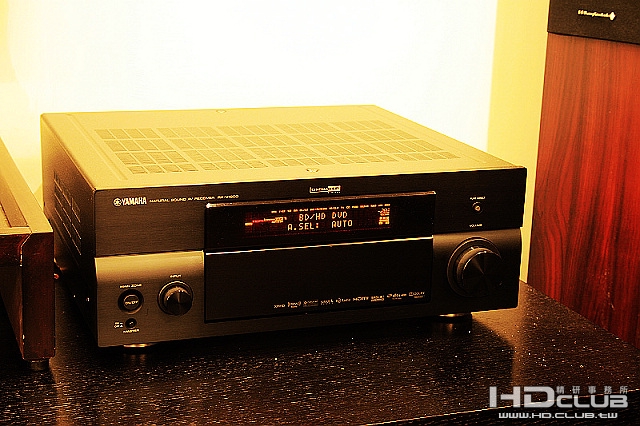

註:正面大頭照來一張~~


BD-Player藍光機:Pioneer BDP-23FD ELITE

在藍光播放機部分,小弟一直是Pioneer的死忠粉絲,之前使用的PIONEER 969AVI DVD PLAYER一直深得我心,因此這次選購藍光機也是以PIONEER為目標,最後在Y拍買了貿易商貨BDP-23FD ELITE( BDP LX-52的海外升級版)做為未來5年的主要播放媒介。播放藍光片的畫質和音效果然都令人驚豔,播放DVD升頻1080p的畫質也令人滿意(當然還是比不上直接放藍光片啦) ~


照片 098.jpg

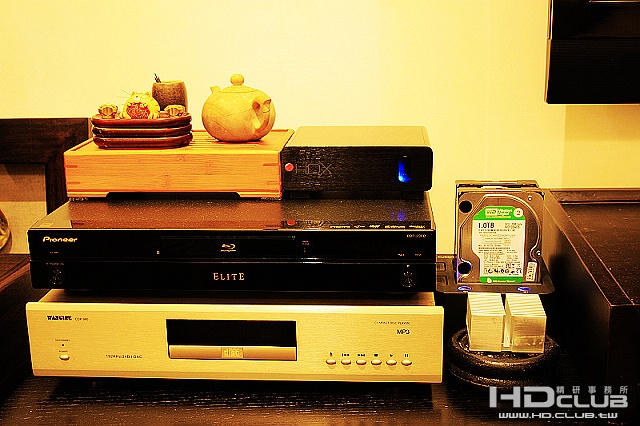

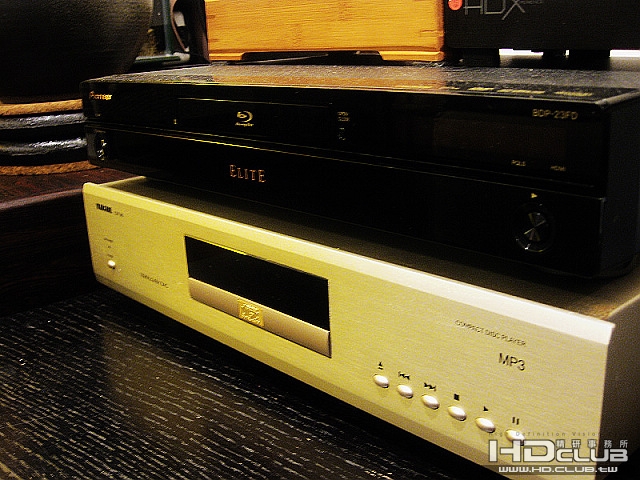

註:中間黑嬤嬤那台就是啦~BD-Player藍光機:Pioneer BDP-23FD ELITE


媒體播放機:HDX-BD1硬碟播放機
 在硬碟播放機的部分,選擇的是HDX-BD1(韌體已升級至4.9版),具e-satao介面,還支援7.1聲道,1080/24P格式,搭配WD 1Tb的硬碟,在播放ISO檔時相當流暢,以小弟的木眼來看,畫質僅略輸Pioneer BDP-23FD ELITE半籌,算是相當滿意,使用至今亦未曾發生當機事件,是目前最常使用的播放器材~

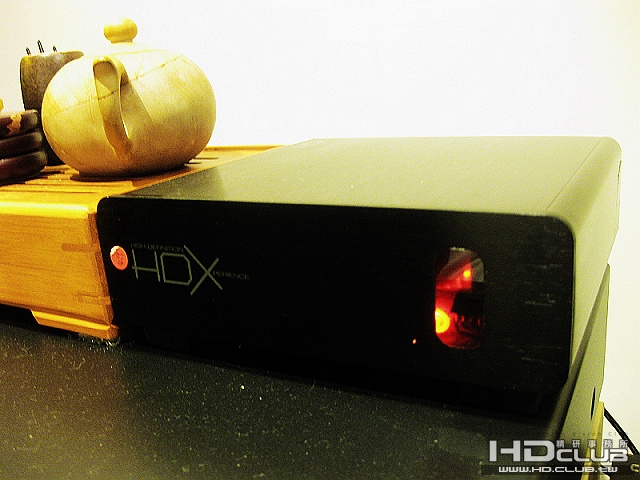

照片 127.jpg
註: HDX-BD1媒體播放機


照片 099.jpg

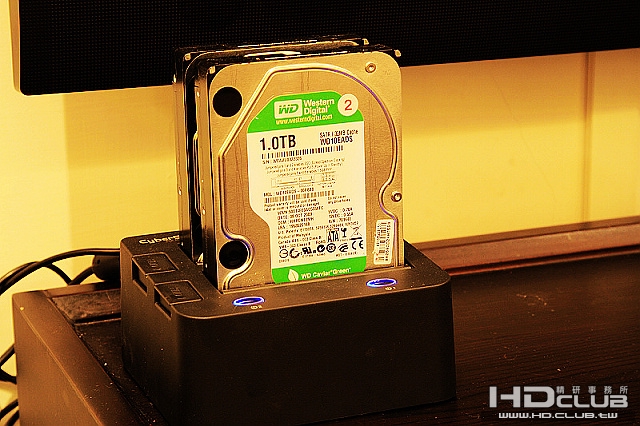

  註:硬碟抽插盒& WD 1Tb硬碟

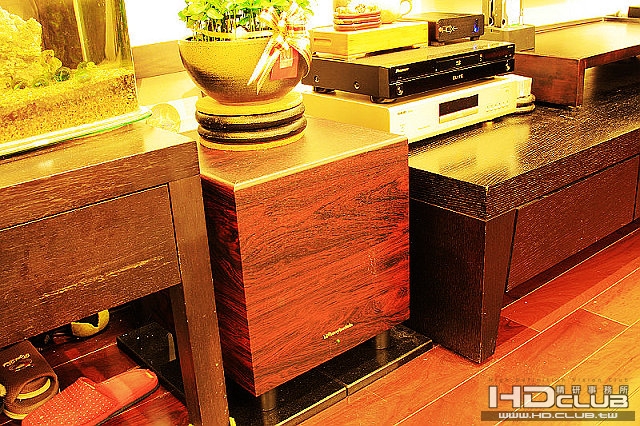

喇叭的選擇:高C/P值的Wharfedale9系列
 在喇叭的部分,限於經費仍延用原本的Wharfedale9系列,前置左右聲道Wharfedale9.6、前方臨場喇叭用Wharfedale wh2、中置用的是Wharfedale CM、重低音使用Wharfedale pc-10 、環繞使用Wharfedale wh2的中置二顆、另外加購了二顆Wharfedale水晶系列書架喇叭充當後環繞,7.1聲道全員到齊~這系列喇叭如您所知,談不上多好的等級,但效果令人還可以接受。重低音部分個人覺得還有升級空間,目前鎖定SVS BP-12這顆,列為下次升級重點!!


照片 146.jpg

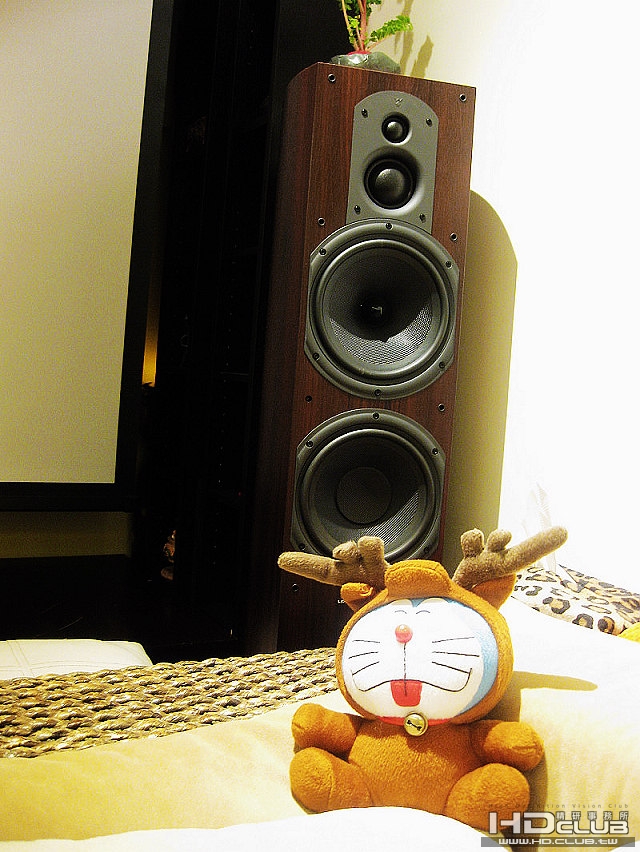

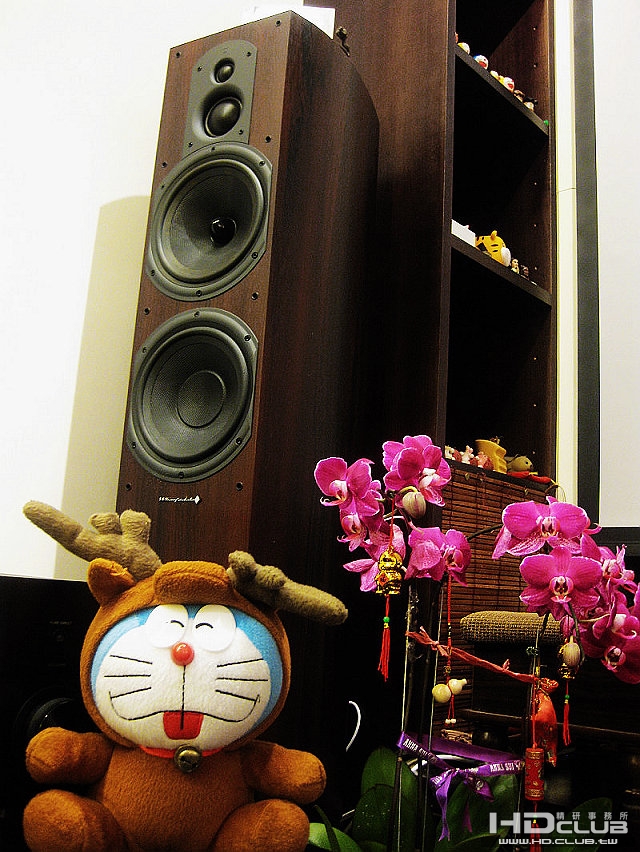

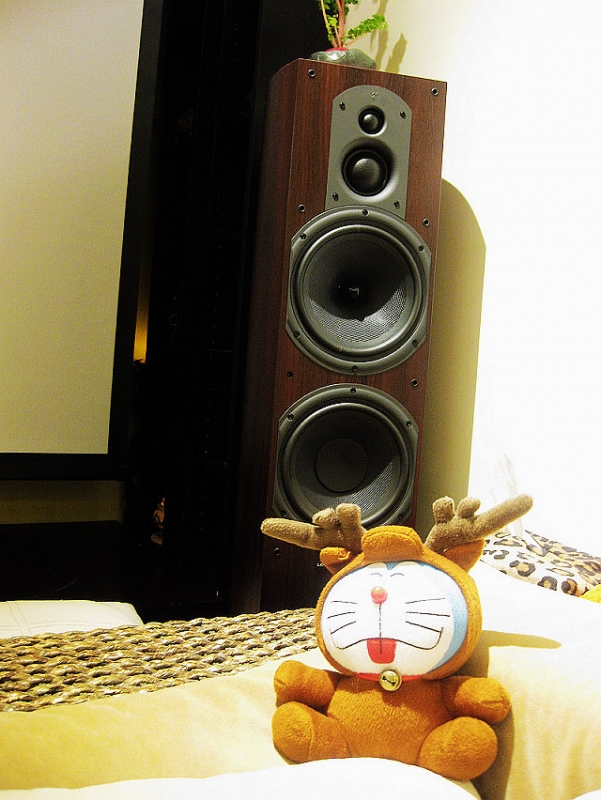

前置左右聲道Wharfedale9.6


照片 147.jpg
前置左右聲道Wharfedale9.6


照片 148.jpg

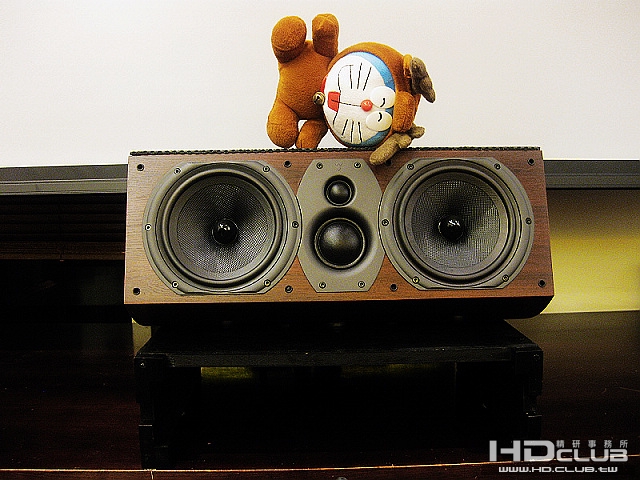

中置用的是Wharfedale CM


照片 159.jpg
前方臨場喇叭用Wharfedale wh2


照片 021.jpg

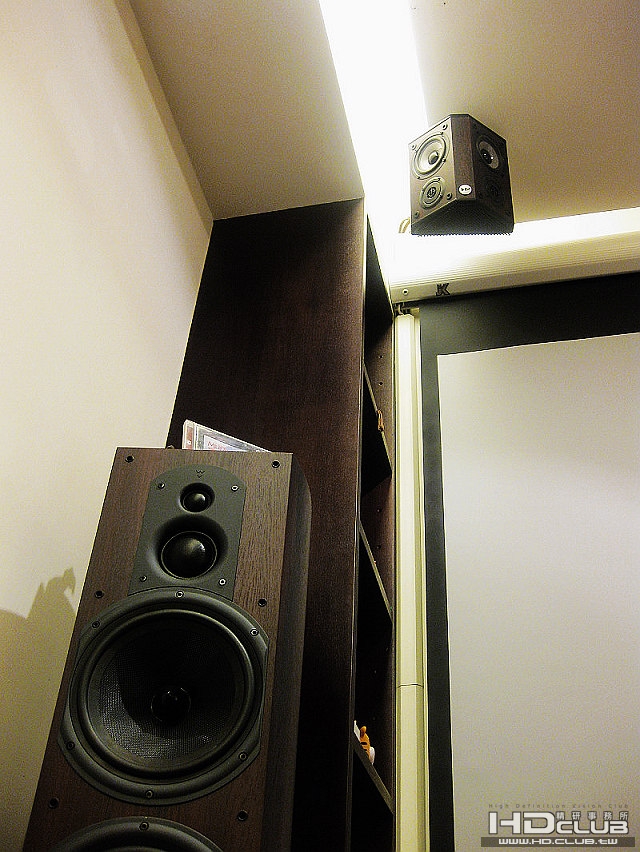

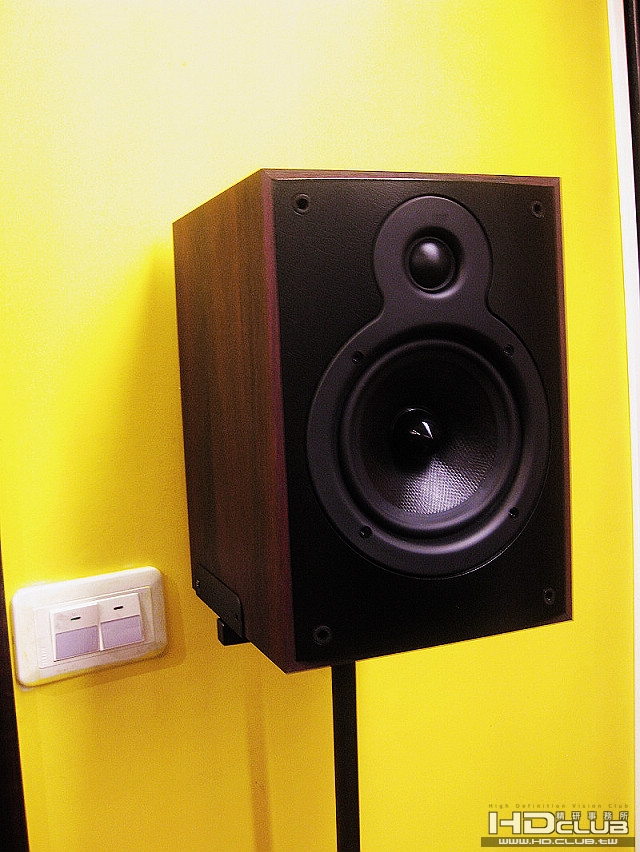

加購了二顆Wharfedale水晶系列書架喇叭充當後環繞


照片 019.jpg

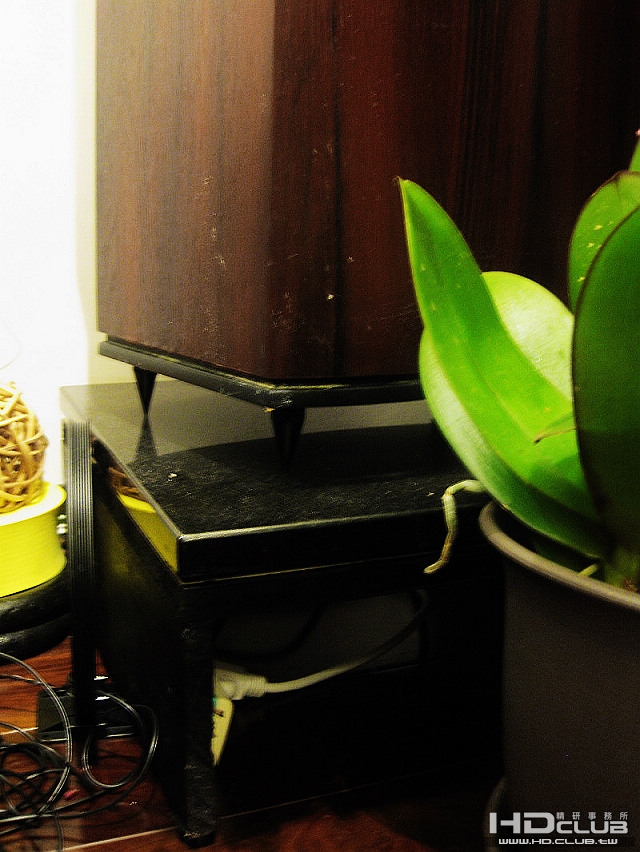

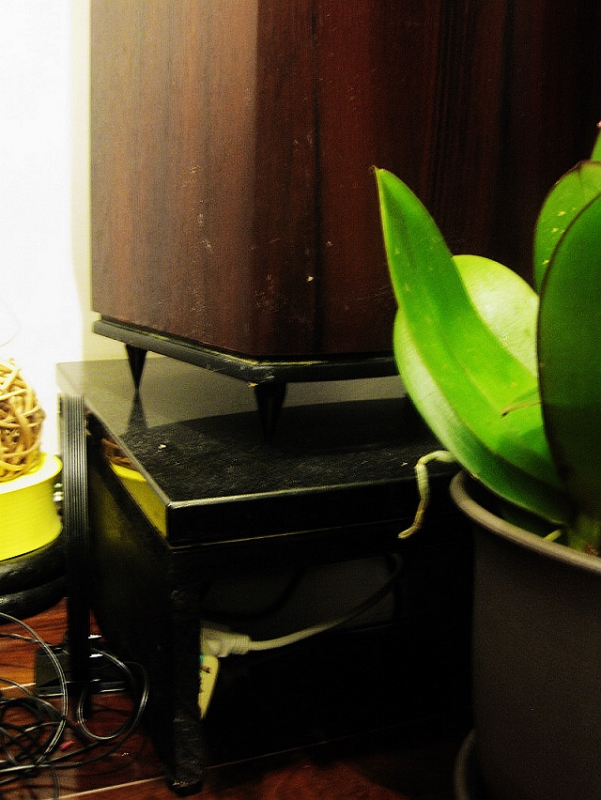

主喇吧用大理石板墊底+角錐~



線材的選擇及走線
 由於投影的牆面改至器材櫃的右邊,喇叭位置變動後,原本的莽蛇喇叭線(2.5米)變成不夠長,索性全部更換,在y拍找到一間專賣線材的店,買了三條粉粗的5米的Bi-Wire線(2出4入),左右聲道及中置聲道全都Bi-Wire,聲音層次的確更上一層樓~至於環繞線總共買了50米左右的200蕊-鍍銀線( 70元/米),也是自行拉線走天花板各就各位。HDMI部分,需要一條12米左右的長線自擴大機輸出至投影機,買的是較平價的24AWG(好粗)左右的線;播放器輸出至擴大機這部分約需2米,由於事關聲音品質,因此買的是較高檔的Wire-World扁平式HDMI線(貴蔘蔘,一條2米的Wire-World可以買12米那條買3條)。
 在線材的走線上,真的要慶幸當初買房裝潢時有做懸浮式天花板,不知那位前輩說的名言:“所有的線,只要上了天花板…就海闊天空了…”此乃致理名言,上面所有的喇叭線、環繞線、HDMI線、電源線等等都是又長又粗..但是小弟DIY組合完畢後,各位看倌看得出來線在哪兒嗎?

照片 006.jpg

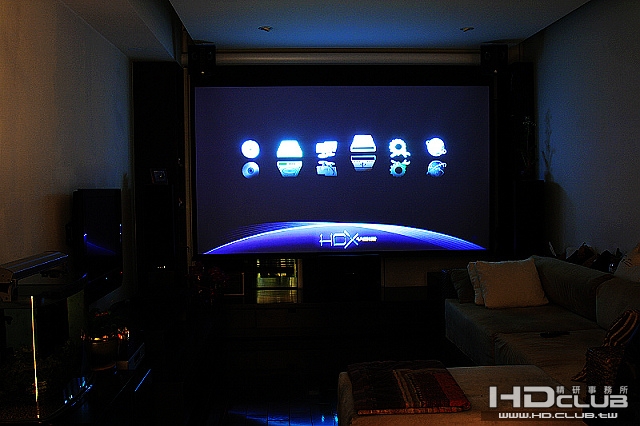

找不到~~找不到~~找不到~~~


照片 029.jpg
註:投影機的獨立電源線

照片 030.jpg

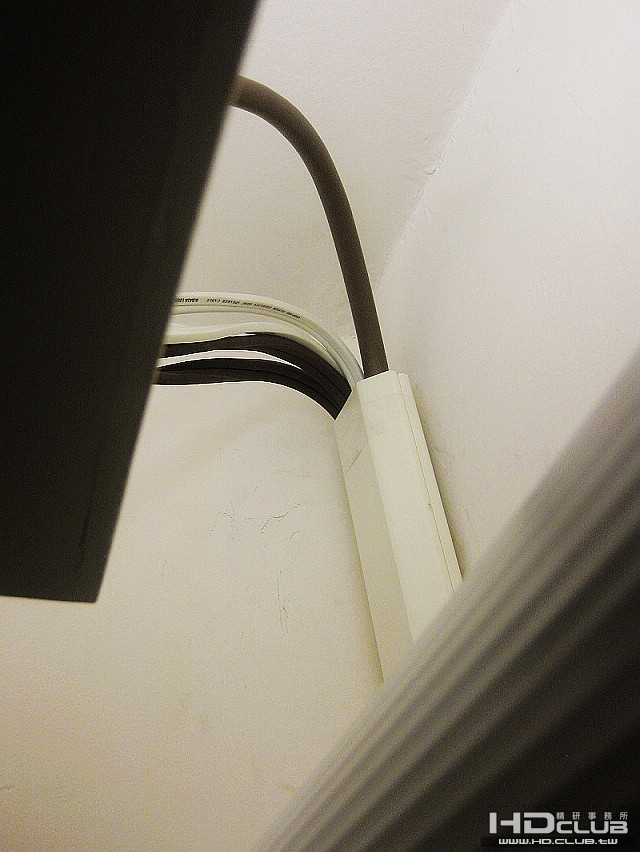

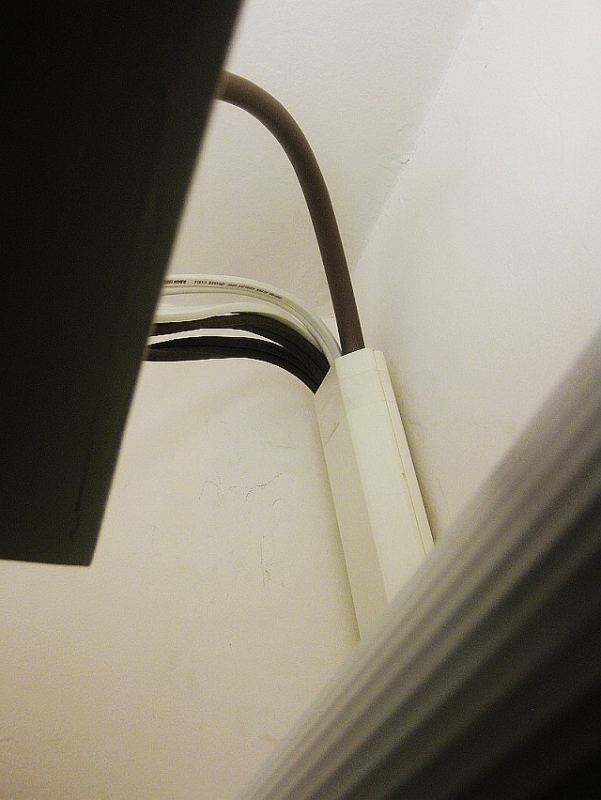

用最粗的壓線條把從擴大機出來的線全集中在此~~上了天花就海闊天空了~


照片 040.jpg

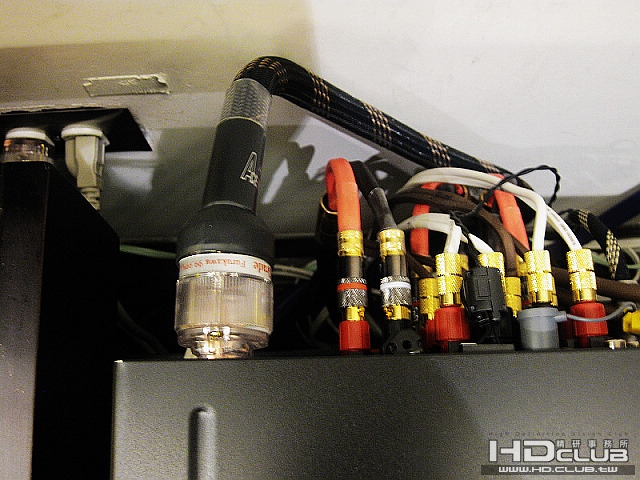

註:擴大機乃整個系統的心臟,給它換一條頭好壯壯的電源線是基本的啦~


照片 041.jpg

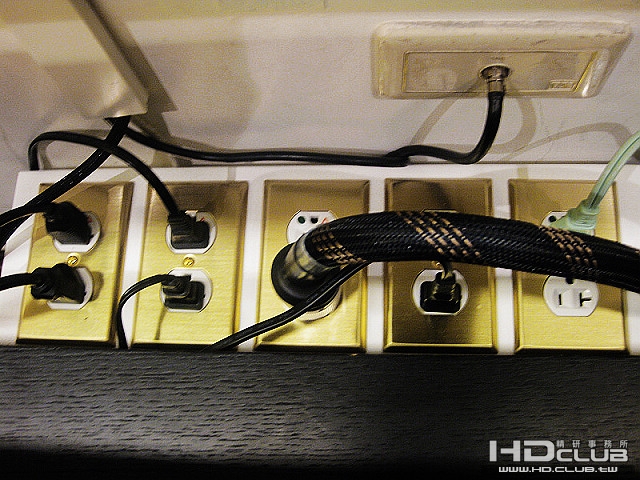

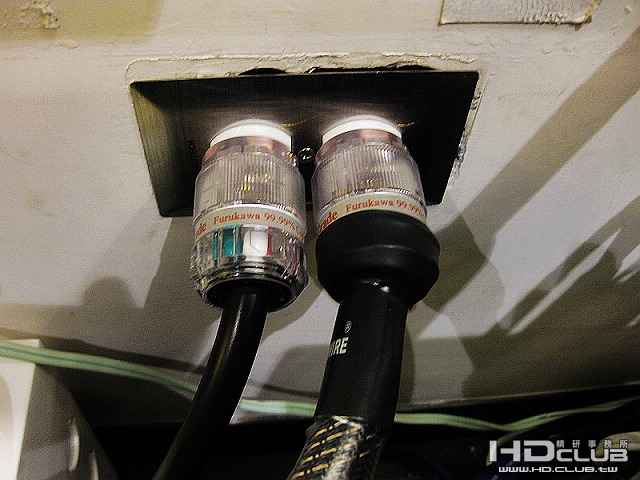

註:請著名的水電工將電源插座”進化”,除了用醫療級插座,每一組插座都是獨立  的哦~不會有一般排插的遞減效應~~~


照片 042.jpg


照片 043.jpg

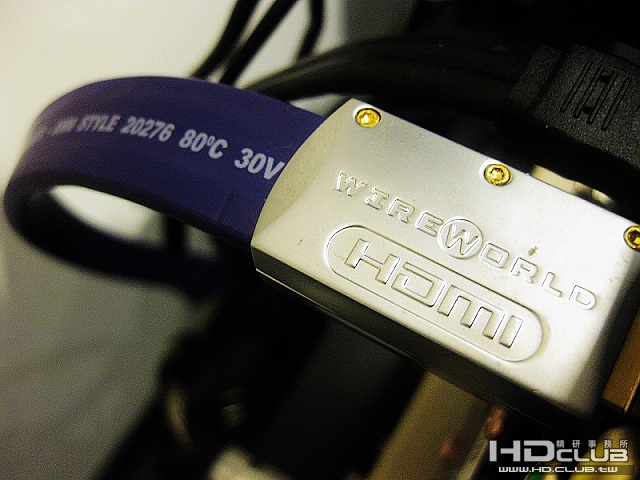

註:就是這條”貴蔘蔘”的HDMI線,短短2米就近6K~


照片 045.jpg

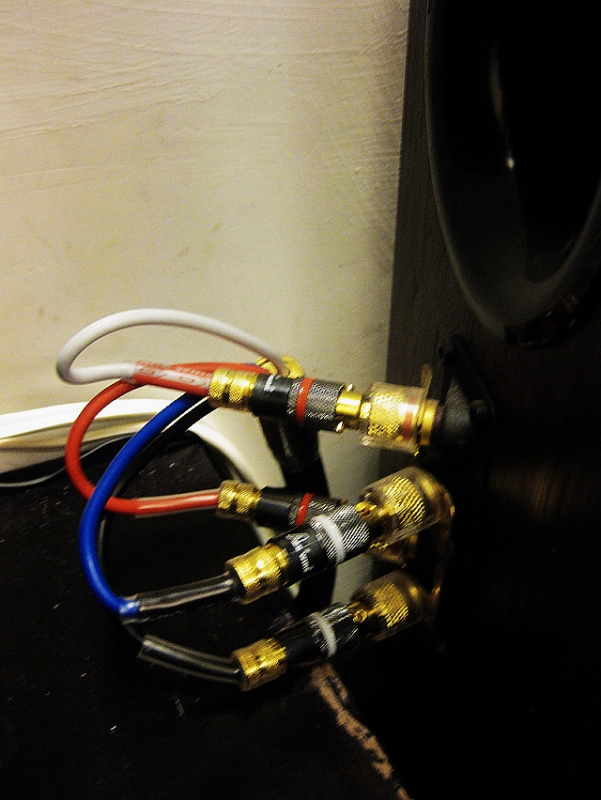

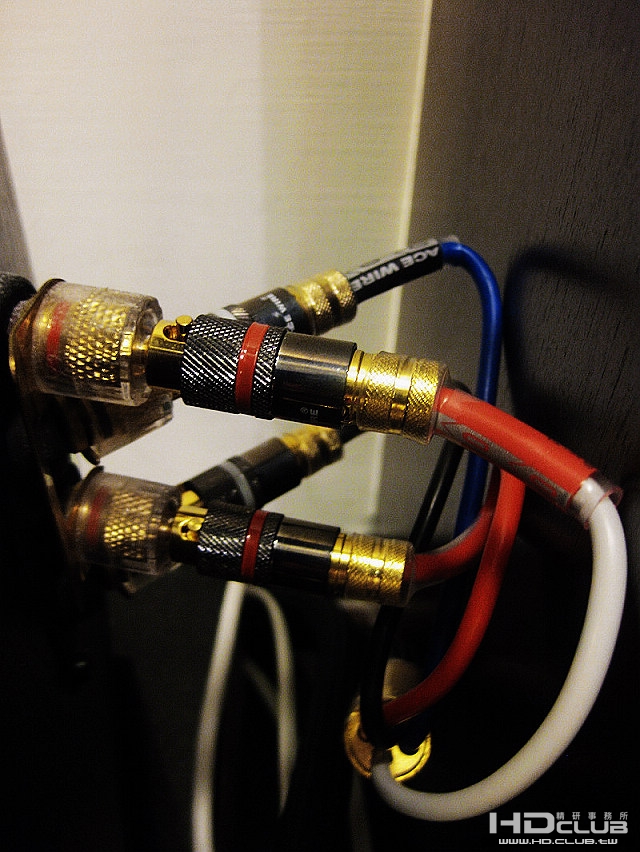

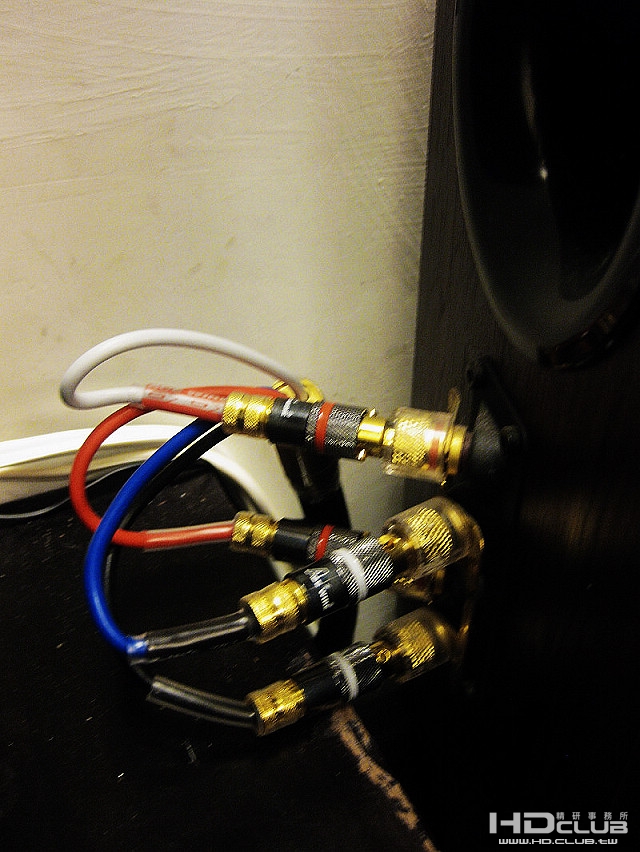

註: 前置聲道--Bi-Wire接法~

照片 046.jpg

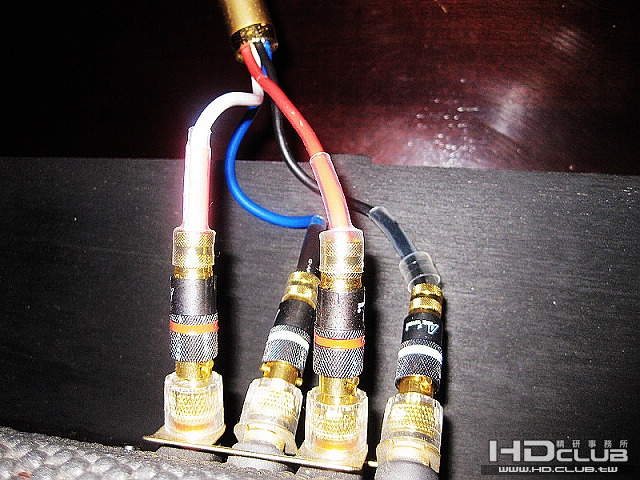

中置聲道--Bi-Wire

照片 047.jpg

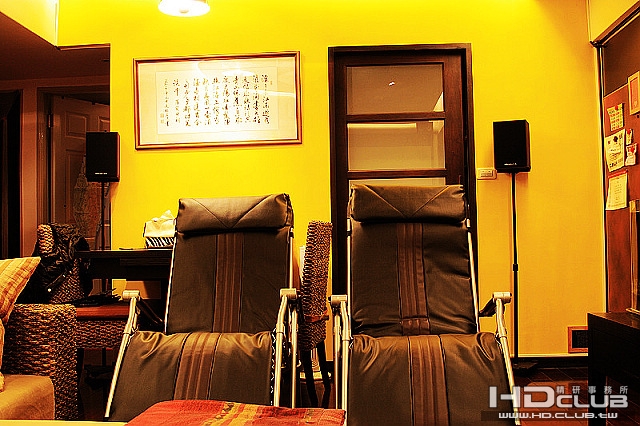

秘密武器登場~窮人的劇院專用椅
 由於投影方向的改變,原來的沙發變成只能坐一人,於是添購了二張可收折的躺椅,靈活的調整角度,還加上人造皮墊,實際坐起來真的不輸沙發哦~強力推薦~~~這是窮人的劇院專用椅啦(3張小朋友有找)~~

照片 103.jpg
  照片 139.jpg
秘密武器登場~

照片 140.jpg

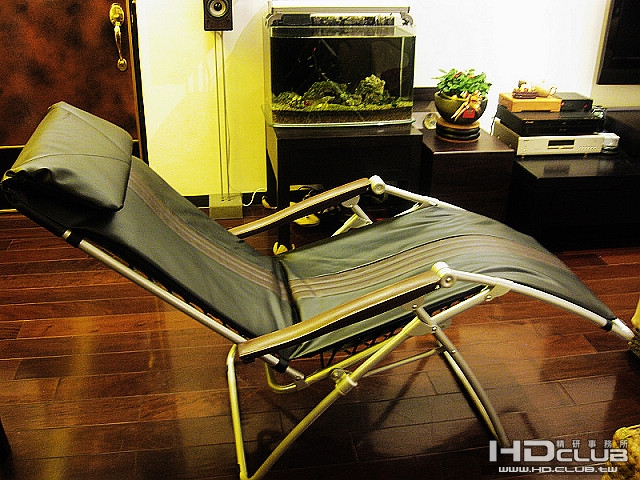

註:實際躺起來,不輸左側沙發區哦~~

照片 141.jpg

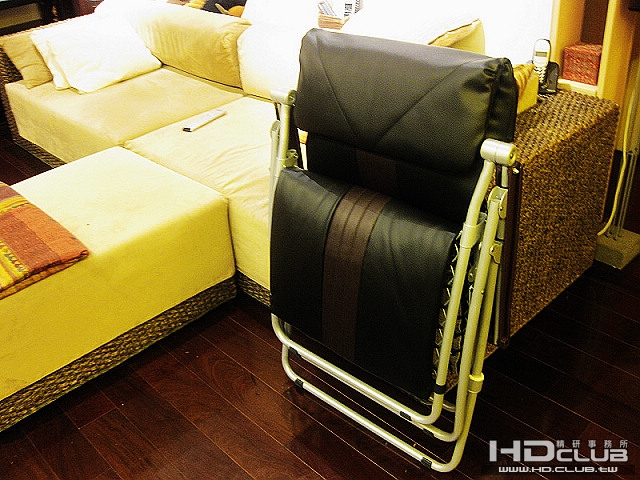

快速十秒鐘收納完成~機動性100分!

後記:
 整個劇院系統在過年前終於全員到位開始營業,不,是開始運轉,其間經過無數次的調整,目前在影像及聲音上大致是滿意的(當然比起各位發燒友,還有很大很大的進步空間),唯一令我無法解決的是白色牆面及天花板造成的反光,此部分除非把牆面漆成黑灰色或另裝黑色不反光的捲簾,工程過於浩大,女王也極力反對家中客廳黑嬤嬤的,因此暫時無解~~先將就著用吧~~~

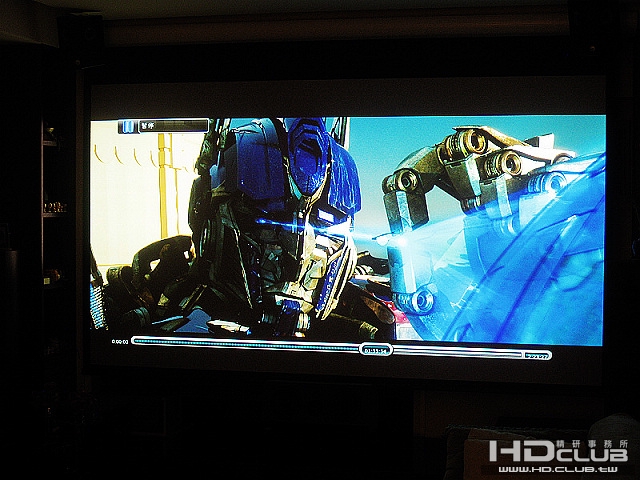

照片 164.jpg
顫慄異次元

照片 166.jpg
變形金鋼

照片 167.jpg

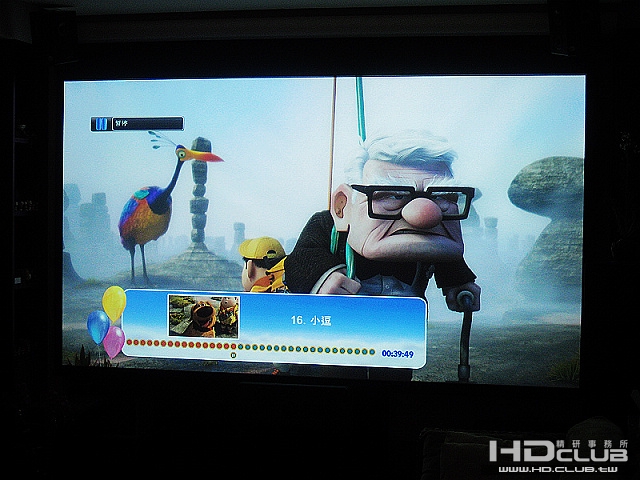

天外奇蹟

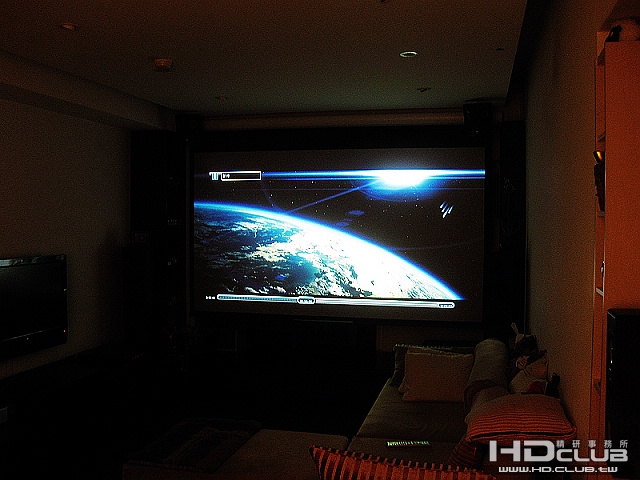

照片 162.jpg

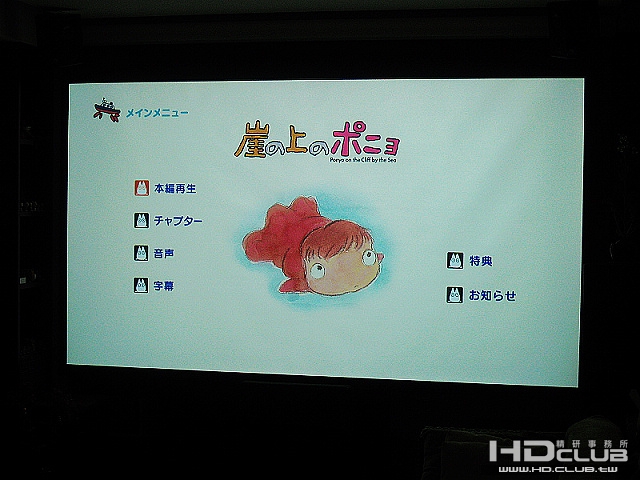

崖上的波妞


照片 062.jpg

THE  END
照片 041.jpg
照片 039.jpg
照片 102.jpg

評分

參與人數 8名聲 +107 精幣 +57 收起 理由
布萊恩 + 50 感謝讓本版蓬篳生輝!!
tinnlu3 + 5 + 5 原創內容
ahchang + 8 + 8 原創內容
guu + 10 + 10 原創內容
dmj + 8 + 8 原創內容
west + 10 + 10 原創內容
發哥 + 8 + 8 精品文章
pansc + 8 + 8 精品文章

查看全部評分


發表於 2010-3-12 15:55:13 | 顯示全部樓層
粉棒哦...流口水...如果不用改方向是最好的...

不過太窄了...不過恭喜大大...真棒...可以拿來參考我新家的做法...
回覆 支持 反對

使用道具 舉報


發表於 2010-3-12 16:00:06 | 顯示全部樓層

回覆 1# 的帖子

好讚的升級,一次就定位完成..

尤其佈線跟裝璜真的有用心喔,電源線真的夠粗..

好好享受吧!!
回覆 支持 反對

使用道具 舉報


發表於 2010-3-12 17:01:46 | 顯示全部樓層
很棒的分享,重低音藏得很好,不仔細看都沒發現呢!
回覆 支持 反對

使用道具 舉報


發表於 2010-3-12 17:09:02 | 顯示全部樓層
真是令人讚不絕口的升級!!
又是捆工.
又是水電工.
一下子就DIY升級到位!!
太厲害了!!
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-3-12 17:33:58 | 顯示全部樓層
感謝各位前輩不吝指教~~
回覆 支持 反對

使用道具 舉報


發表於 2010-3-13 01:18:04 | 顯示全部樓層
讚喔,看起來好有質感的的劇院
小弟的劇院本來和大大一樣是打短邊
後來也是為了120吋的大螢幕把整個視聽位轉了90度,真是有夠辛苦的啦!

至於兩側牆面和天花板反光的部份,小弟目前是去布行訂作了兩片長約350cm的打折雙層落地黑絨布,價格不貴效果也不錯,大大可以考慮一下, 天花板也可以考慮貼吸音棉囉,吸音兼遮光

還有地上如果是拋光石英磚的話,也會反光,還需要地毯

會不會搞到後來像個攝影暗房一樣

[ 本帖最後由 devilkingwu 於 2010-3-13 01:21 編輯 ]
回覆 支持 反對

使用道具 舉報


發表於 2010-3-13 02:26:05 | 顯示全部樓層
超配服可以DIY的人呀!! 那些布線好專業呀~~

不過小弟剛好相反,在使用了多年的LCD投影機後,下次想換DLP的看看!
小弟的LCD投影拿來打電玩~不到二十分鐘就會產生烙印,必須等隔天才會消失,太不方便了

大大可以介紹一下椅子要去哪裡選購嗎?? 我也剛好在找適合隨時收起的劇院椅,感恩
回覆 支持 反對

使用道具 舉報


發表於 2010-3-13 10:16:25 | 顯示全部樓層
很有品味的劇院環境和裝潢...
好有質感的線材喔...
小弟剛好和大大一樣同體系的...
rx-v1900+Wharfedale....
希望有機會能和fisher_tsai大請教線材經驗和機器調教各方面的問題...
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-3-13 11:52:59 | 顯示全部樓層
原帖由 devilkingwu 於 2010-3-13 01:18 發表
讚喔,看起來好有質感的的劇院
小弟的劇院本來和大大一樣是打短邊
後來也是為了120吋的大螢幕把整個視聽位轉了90度,真是有夠辛苦的啦!

至於兩側牆面和天花板反光的部份,小弟目前是去布行訂作了兩片長約350cm的打折雙層落 ...


把布簾成品照片po上來看看咩~~給大家做參考~~
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-3-13 11:56:40 | 顯示全部樓層
原帖由 skyweng 於 2010-3-13 02:26 發表
超配服可以DIY的人呀!! 那些布線好專業呀~~

不過小弟剛好相反,在使用了多年的LCD投影機後,下次想換DLP的看看!
小弟的LCD投影拿來打電玩~不到二十分鐘就會產生烙印,必須等隔天才會消失,太不方便了

大大可以介紹一下椅子 ...


現在比較進步的LCD投影機都是使用"無機面板",不會有烙印的現象了哦~~

至於椅子~我是在Y拍上找到的,..你可以用"折疊躺椅"當關鍵字找看看~~

有不少款式可選擇~最好是實際到店裏試坐看看哦~~
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-3-13 11:58:52 | 顯示全部樓層
原帖由 ZMBOSS 於 2010-3-13 10:16 發表
很有品味的劇院環境和裝潢...
好有質感的線材喔...
小弟剛好和大大一樣同體系的...
rx-v1900+Wharfedale....
希望有機會能和fisher_tsai大請教線材經驗和機器調教各方面的問題... ...


耶~同體系的...好有親切感哦~
調教不敢當,我是初學者...自已亂摸索的..
大家一超切磋切磋倒是很好~~
回覆 支持 反對

使用道具 舉報

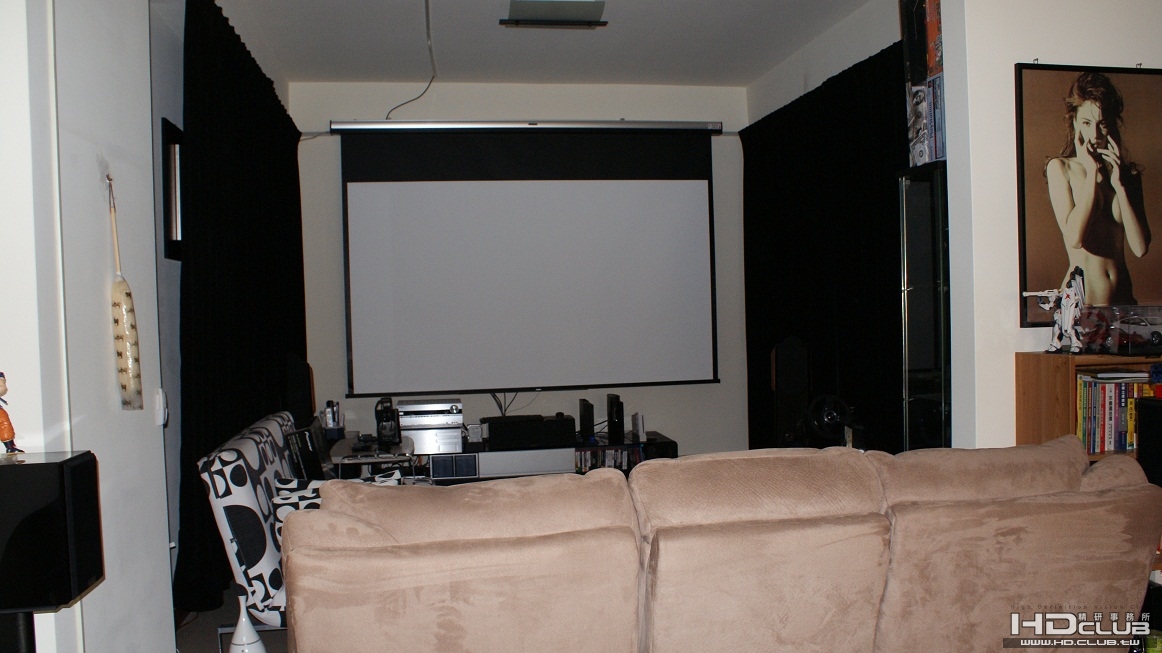

發表於 2010-3-13 15:42:05 | 顯示全部樓層
