[分享] 家庭結構化佈線,影音網路化圖文介紹

  [複製連結]

發表於 2011-6-5 16:25:51 | 顯示全部樓層
回覆 40# kuhow

那你需要的是"視訊分享器"
把訊號一分四之後再用上述的延長器去接你要的設備
但是那些設被上的影像就是跟播放機播的一模一樣
沒有辦法各看各的(就像賣場在展示電視一樣)
回覆 支持 反對

使用道具 舉報


發表於 2011-6-8 00:19:28 | 顯示全部樓層
拜讀完chaokai大大的文章後.覺得真是精彩.原來網路線配合HDMI可以跟影音系統做如此便利的搭配.
非常感謝你的分享.可說是圖文並茂.希望有一天自己也能踏入相同的境界.

至於那個數字網站.我已經好久不登入帳號了.反而是去看看笑話.很不錯耶.不用腦的殺時間方法.
認真就輸了.
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-8 02:56:01 | 顯示全部樓層
...文章中最後提到的Switch是什麼東西?
是將房子裡面所有的網路線都插到那個 switch, (比如說24條,編號1到24),
然後可以藉由switch將任意的兩條網路線連在一起?(比如說將7號 連到14號)
假設是這樣就太方便了。煩請釋疑! ...
kuhow 發表於 2011-6-4 15:08


switch 就是市面上泛稱:集線器、交換器、HUB。

可以將24條線都插到 switch 如此是24條線中條條都可以透過switch相通,此模式是電路相通。

也可以不透過 switch ,直接拿一條patch cord 將 7號與24號相連,如此7號 與 24號是直接相通,此模式是實體線路直接相通。

希望如此解釋您可以看得懂。

評分

參與人數 1名聲 +10 精幣 +10 收起 理由
sam + 10 + 10 熱心助人

查看全部評分

回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-8 03:11:54 | 顯示全部樓層
本文章最後由 chaokai 於 2011-6-8 03:33 編輯
...
所以基本上假設我客廳有一個媒體播放器,想要讓三個房間及客廳的電視都可以共用這一台媒體播放器,用switch是做不到自動切換了囉。要用手動將想要的網路線來做連接。

如果是這樣的話,是否有比如說一分四的網路設備?就是一條來自媒體播放機的網路線,接到那個設備後,可以讓三個房間及客廳都有一樣的訊號
kuhow 發表於 2011-6-5 09:00
近日小弟不在,感謝 鄭~Jessica 幫忙回覆

小小補充:
因為不知道您的實際需求,所以建議試試如下方法(假設播放機在客廳):
  • 使用1入4出 hdmi switcher 切換機,4出中第一出直接給電視,二~四出經 hdmi extender 走網路線給其他三個房間,只要切換 hdmi switcher 一 ~ 四 即可個別送出hdmi訊號給四個位置。

  • 使用1入四出 hdmi同步廣播,4出中第一出直接給電視,二~四出經 hdmi extender 走網路線給其他三個房間,如此四個地方都是一樣訊號,大家看的是一樣的畫面、聽到一樣的聲音。

上述方法與 switch 無關,只是將hdmi訊號透過網路線傳送,按照上述接法,客廳耗掉6個網路孔,各房間耗掉2個網路孔。

評分

參與人數 1名聲 +10 精幣 +10 收起 理由
sam + 10 + 10 由台北回到高雄, 凌晨還熱心回應, 謝謝 ...

查看全部評分

回覆 支持 反對

使用道具 舉報


發表於 2011-6-9 10:00:26 | 顯示全部樓層
近日小弟不在,感謝 鄭~Jessica 幫忙回覆

小小補充:
因為不知道您的實際需求,所以建議試試如下方法(假 ...
chaokai 發表於 2011-6-8 03:11


沒錯!這就是我的需求。要讓房間裡面的電視可以看到客廳播放機或是藍光機播出的影像聲音。
不過假設客廳裡面有擴大器(HDMI四近一出)來整合一些器材,這樣擴大器HDMI送出來的只有影像,如何讓聲音也可以傳到個房間?

評分

參與人數 1名聲 +10 收起 理由
sam + 10 您找到寶刀啦

查看全部評分

回覆 支持 反對

使用道具 舉報


發表於 2011-6-9 10:16:34 | 顯示全部樓層
請問一下 chaokai 大
各房間 N 個網路孔, 是要
a. N 條線進房
b. 進房一條線 giga switch to  N 個插孔
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-9 16:12:32 | 顯示全部樓層
....假設客廳裡面有擴大器(HDMI四近一出)來整合一些器材,這樣擴大器HDMI送出來的只有影像,如何讓聲音也可以傳到個房間?...
kuhow 發表於 2011-6-9 10:00

理論上 hdmi 是可以同時收到影像與聲音的,所以不懂您文中所寫的 "擴大器HDMI送出來的只有影像" ,希望您將狀況敘述再清楚些。

如果您是因為擴大機hdmi送出聲音訊號給電視,導致電視上的小喇叭聲音影響整體系統,可以將電視靜音、或關閉電視喇叭。

或是下圖這個也可解,將聲音單獨傳送。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-9 16:34:03 | 顯示全部樓層
....
各房間 N 個網路孔, 是要
a. N 條線進房
b. 進房一條線 giga switch to  N 個插孔 ...
ai_0301 發表於 2011-6-9 10:16

採 b 方式會受限於電路狀況,因為房間內所有的設備都須經過giga switch、都需經過進房一條線限制。

最常發生的狀況是進房那條線是在router之下透過 switch 分給房內設備用,但 MOD 不需經過router、MOD 希望可以有單獨線路直接到中華電信數據機.....。進房一條線常常是不夠的,需要用時方恨少,這時開始會懷念起裝潢設計師xxxxx、開始懷念當初佈線的水電、..當初的豐功偉業...,。


採 a方式,實體線路彈性很大,佈線量足夠狀況下房間不須有 switch,房內每條線路都是單獨的,接任何設備的彈性很大,這也是結構化佈線方便的地方,我會繼續發文來介紹結構化佈線的運用讓大家可以更清楚些,讓大家知道為何需要結構化佈線。

現階段在洽談的案例是將影音擴大機、HTPC、下載機、各式播放機、藍光機、switch 、patch panel、....等整合進直立式機架內,將所有線路、電力等整齊收納,...如果成了會在本站發文與大家分享。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-9 23:55:02 | 顯示全部樓層
本文章最後由 chaokai 於 2011-6-10 14:30 編輯

這回來聊聊結構化佈線與 usb 的運用。
usb 的方便,我想不用我贅言大家都很了解。

不囉唆,看圖慢慢說明

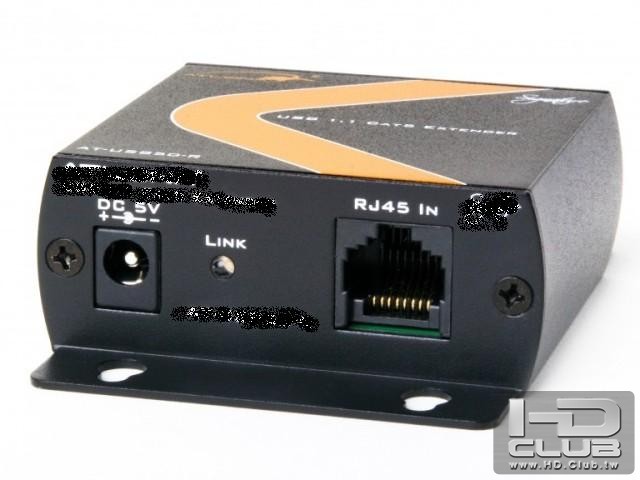

↓只需使用一條 RJ45 線路。

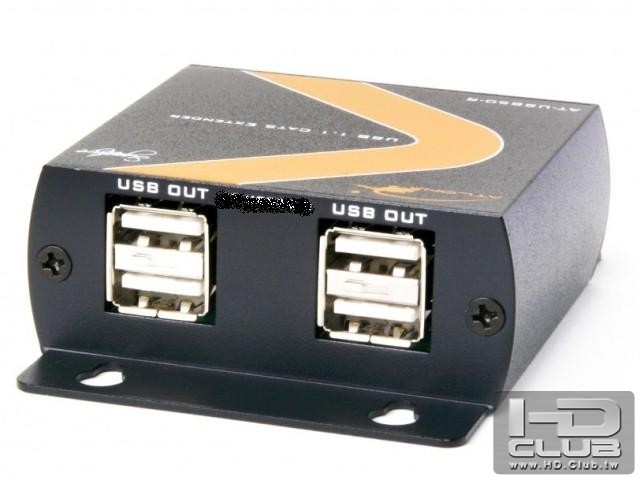

↓有四個usb埠才方便

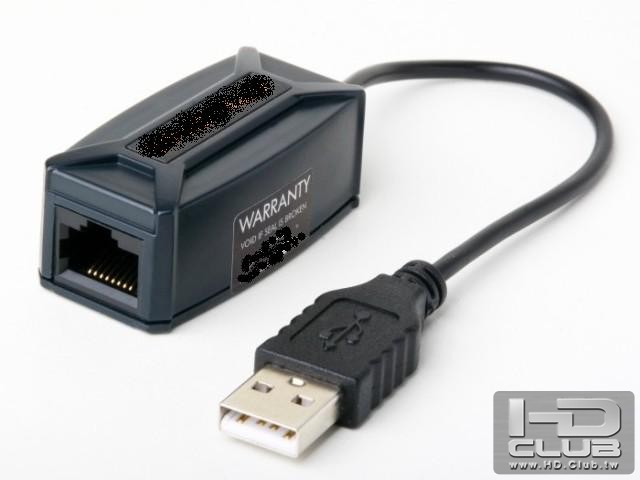

↓也有帶尾巴款(說明:請參考 hdmi 那幾回)

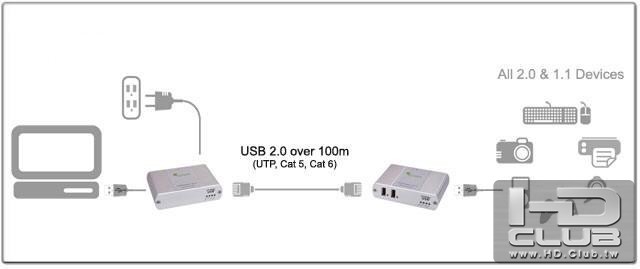

↓如果您家客廳超大,無線鍵盤滑鼠發生超距問題,或是您喜歡有線鍵盤滑鼠的直接與穩定感;或是不想離開沙發但想播放隨身碟影片、想播放相機檔案、想播放攝影機檔案、想同步ipod iphone,就是它了。

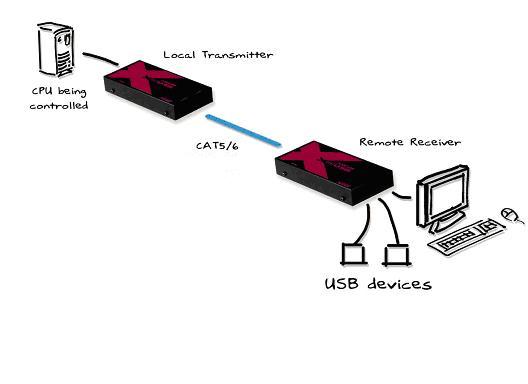

↓這張圖對於喜歡 "安靜" 的一族應該很適合,將電腦擺到遠端,利用結構化佈線將聲音&影像利用 hdmi extender 傳送,鍵盤滑鼠透過 usb extender 傳送,從此"吵雜的風扇、高頻的硬碟聲" 遠離了,再也不會吵到女王睡覺了。
Adder X USB ExtenderSetup.JPG


之後我會介紹 PoE(power over ethernet) ip cam 在結構化佈線內的方便運用;
但如果覺得 ip cam 價格有點高,可以利用結構化佈線經 usb extender 接上 usb cam 來達成類似的功能,現階段 720p以上 的usb cam 比 720p以上的 ip cam 價格漂亮多了。


下回仍會繼續發有關結構化佈線相關應用的硬體說明。
回覆 支持 反對

使用道具 舉報


發表於 2011-6-10 14:01:57 | 顯示全部樓層
請問一下
在一個客餐廳的開放空間 ,大多數家庭約 15~20 坪

用 Home plug 附帶提供的 wireless 是否 ok  ?
該空間所有 Wi-Fi 產品通吃
回覆 支持 反對

使用道具 舉報


發表於 2011-6-10 18:28:10 | 顯示全部樓層
這種HDMI轉LAN的線路
中間應該是不能經過switch等網路設備
因為傳送的資料根本不是網路封包
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-11 01:41:03 | 顯示全部樓層
在一個客餐廳的開放空間 ,大多數家庭約 15~20 坪

用 Home plug 附帶提供的 wireless 是否 ok  ?
該空間所有 Wi-Fi 產品通吃
...
ai_0301 發表於 2011-6-10 14:01

Home plug 是在低壓電力線上跑訊號,所以網路訊號混在低壓電線裡難免會被環境因素影響(如電風扇、馬達、幫浦等)。

Wi-Fi 也是容易受空間、距離、微波、...等影響,且 Wi-Fi 的速度如果用在高流量的影音環境是個考驗,穩定度不如有線傳輸。

Wi-Fi 的底層還是靠有線傳輸,如果無線基地台支援PoE(power over ethernet)配合結構化佈線,可以在訊號不良時候簡單的換個地方插上即可使用,Wi-fi 與有線網路可以互相搭配使用。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-11 01:52:12 | 顯示全部樓層
...HDMI轉LAN的線路
中間應該是不能經過switch等網路設備
因為傳送的資料根本不是網路封包 ...
skirnorf 發表於 2011-6-10 18:28

嗯,沒錯。

所以我才會在文內說:

佈線是佈線
網路是網路
這是兩回事
佈線是不一定跑網路,請分開來思考,佈線上可以跑很多訊號


不過請注意我文內 hdmi switcher是指 hdmi 切換傳輸的機子,與網路上的 switch 是不同,如果佈線上傳輸的並非網路訊號當然就不可接網路用switch,因為接上網路用switch 就表示此條佈線是要給網路使用。

結構化佈線可以條條分開來處理訊號,不會受到只有單一條佈線只能接網路用switch後,導致無法讓其他器材使用的窘境發生。

希望如此說明可以讓板友們更了解觀念。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-12 17:57:31 | 顯示全部樓層
本文章最後由 chaokai 於 2011-6-12 19:33 編輯

這回看看透過結構化佈線來延伸 色差 component, 現階段 色差端子 在多數影音設備上都有保留下來,各廠商最新型多媒體綜合影音擴大機也都有提供色差端子,以方便舊款機子(如bs衛星接收機等)方便使用;有些早期的電視只有dvi 沒hdmi,或 hdmi 埠 不夠多,都可以透過色差來達到1080i 高畫質影像。

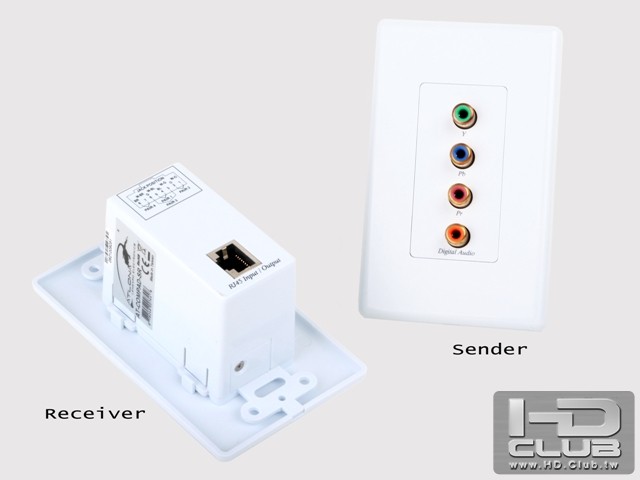

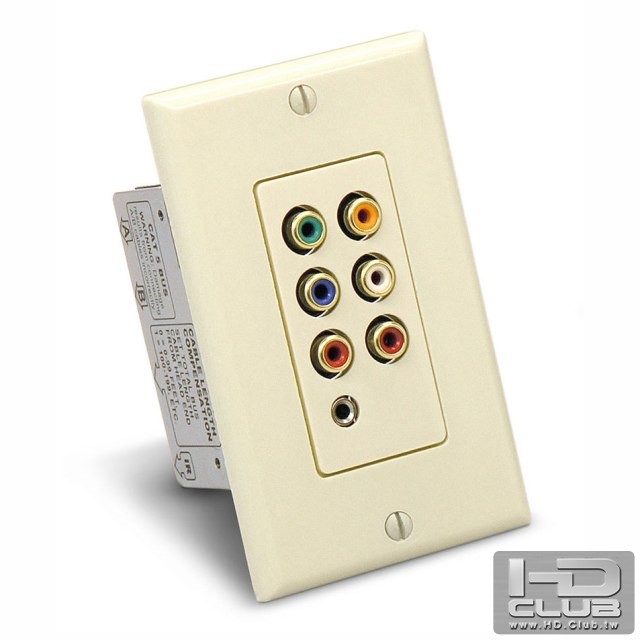

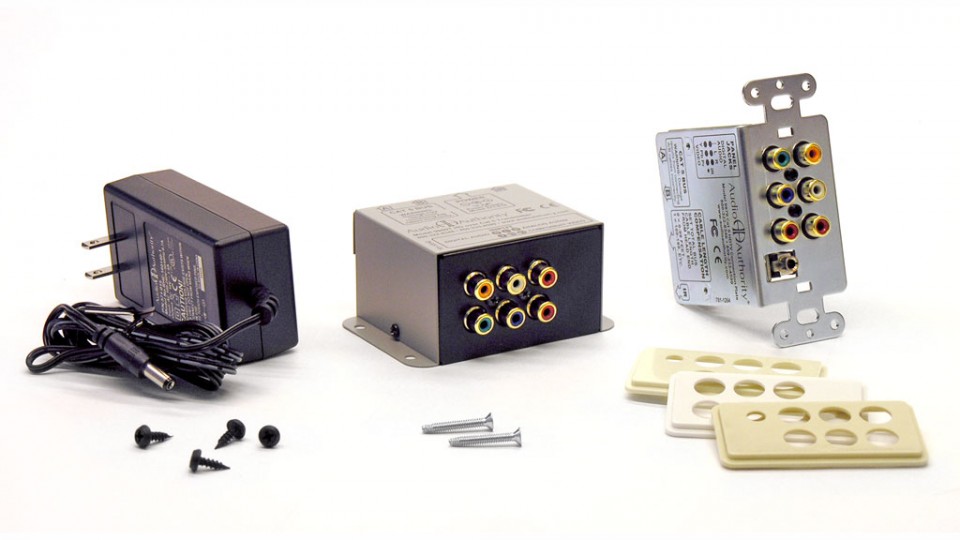

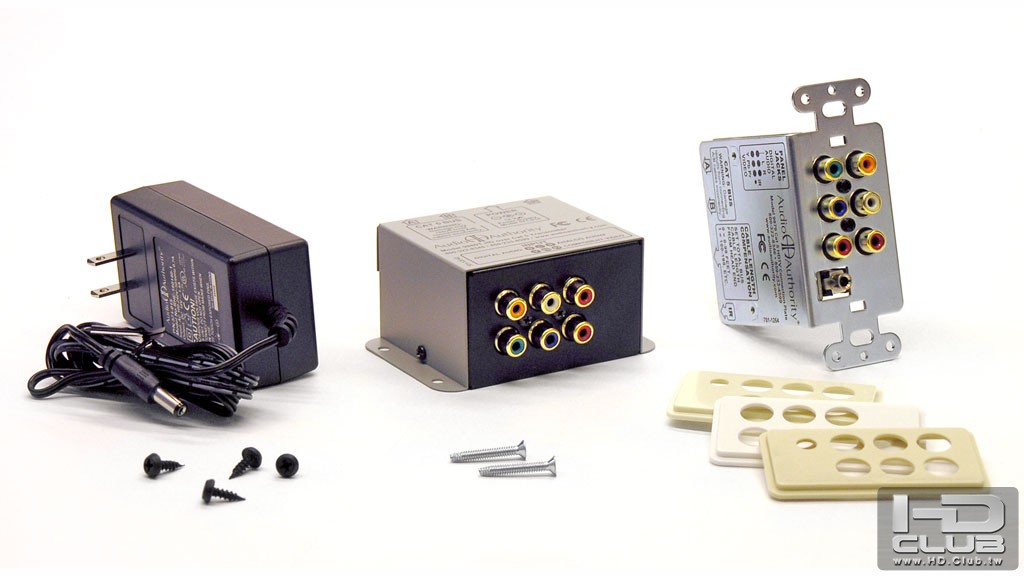

↓這組,也有出壁面埋入式可搭配室內裝潢

↓看看正面,可以傳送類比聲音、銅軸數位聲音訊號,也搭配IR遙控傳送

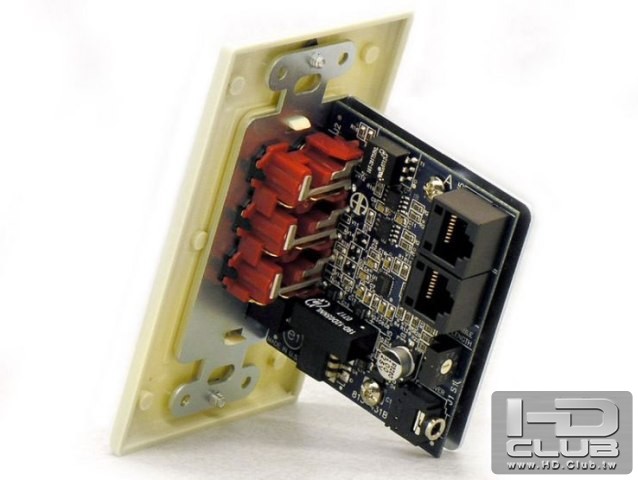

↓看看背面,使用RJ-45介面來延伸

↓如果不需要類比聲音傳送,當然有出這種

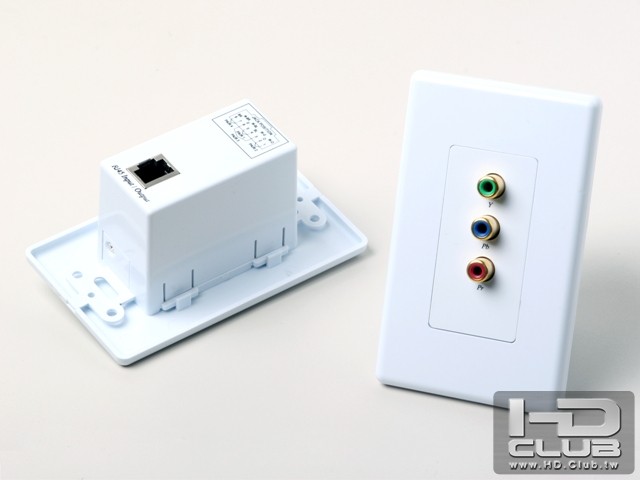

↓如果是使用於商業空間,聲音是不需要的,只需要影像

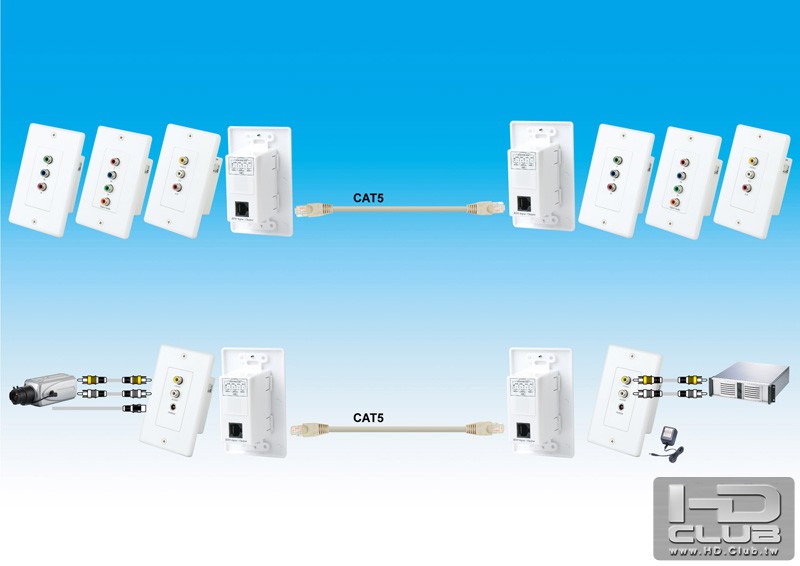

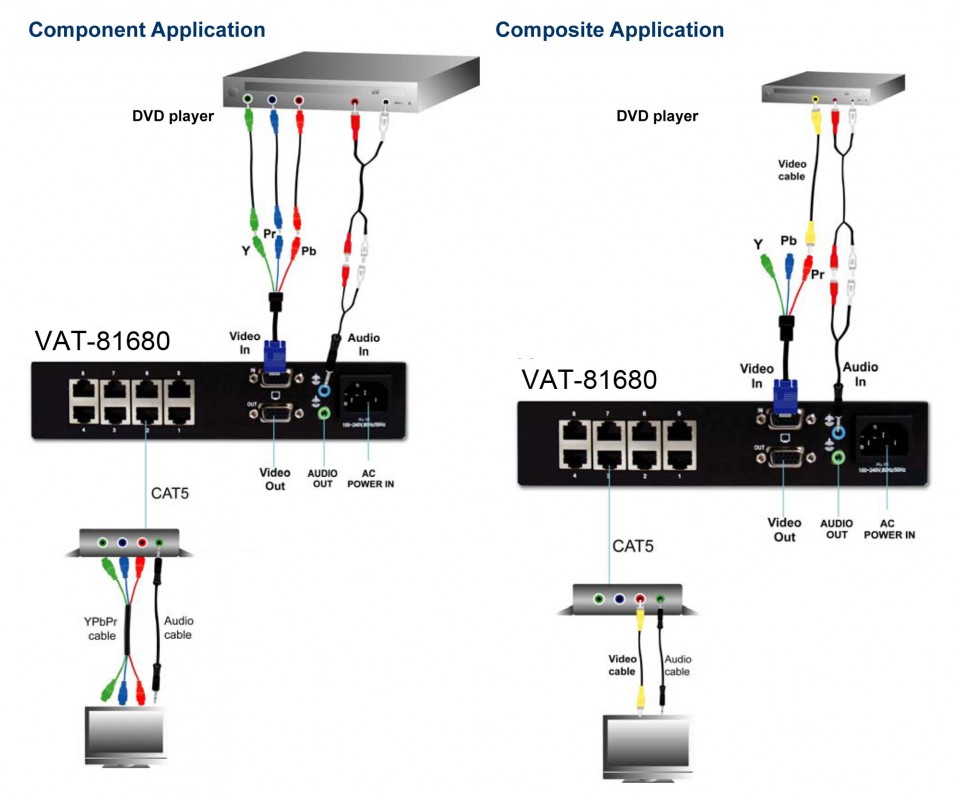

↓簡單的運用與組合
Wall Plate CAT5 AV Extender.jpg

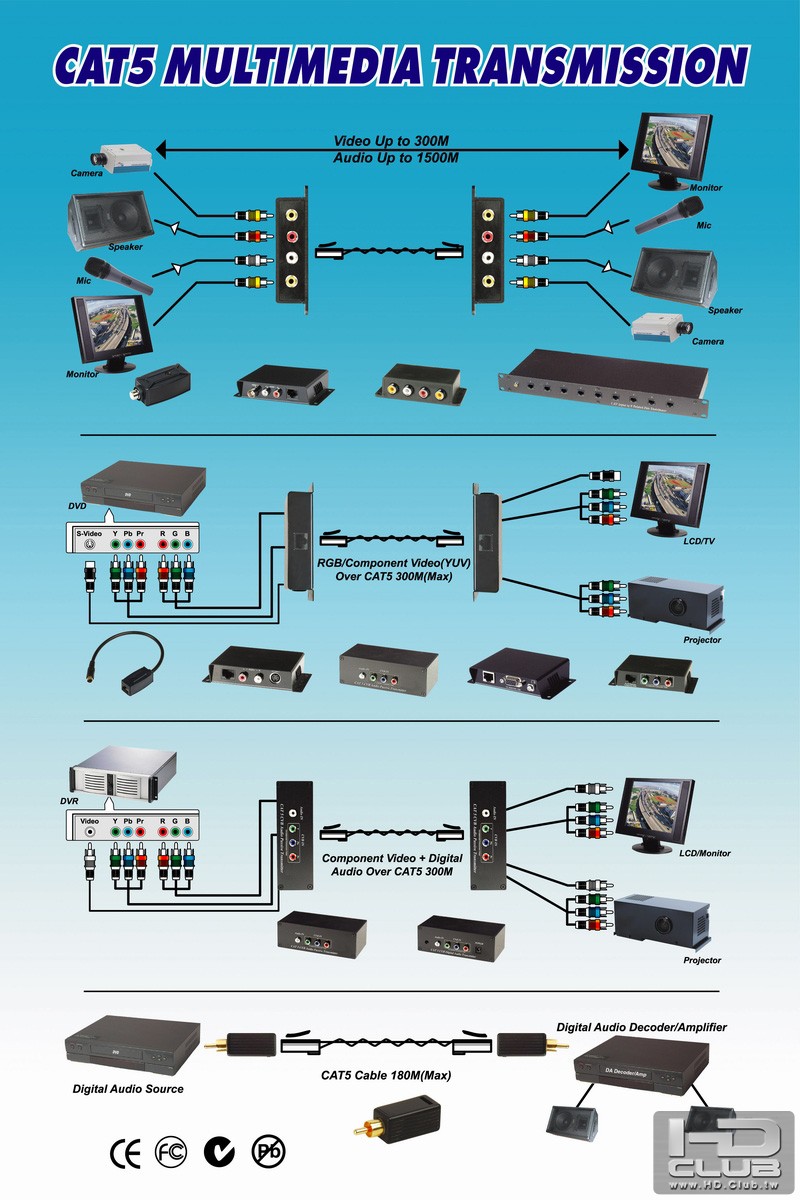

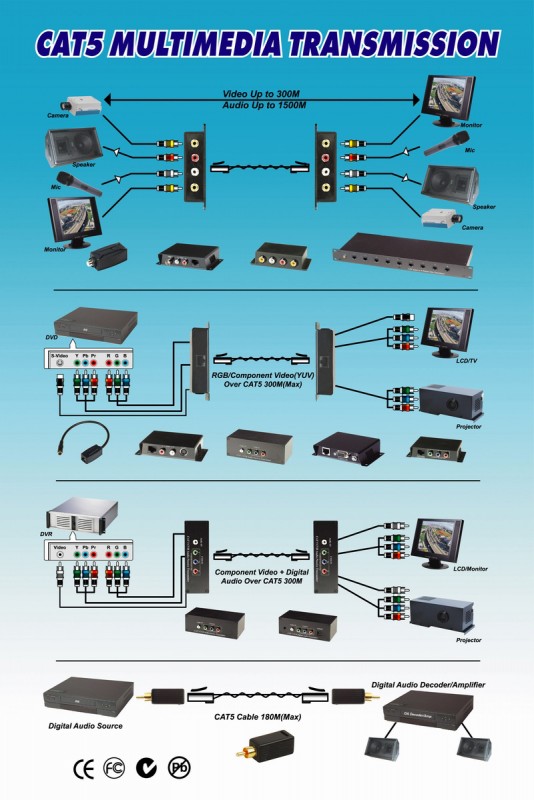

CAT5 Multimedia Transmission.jpg

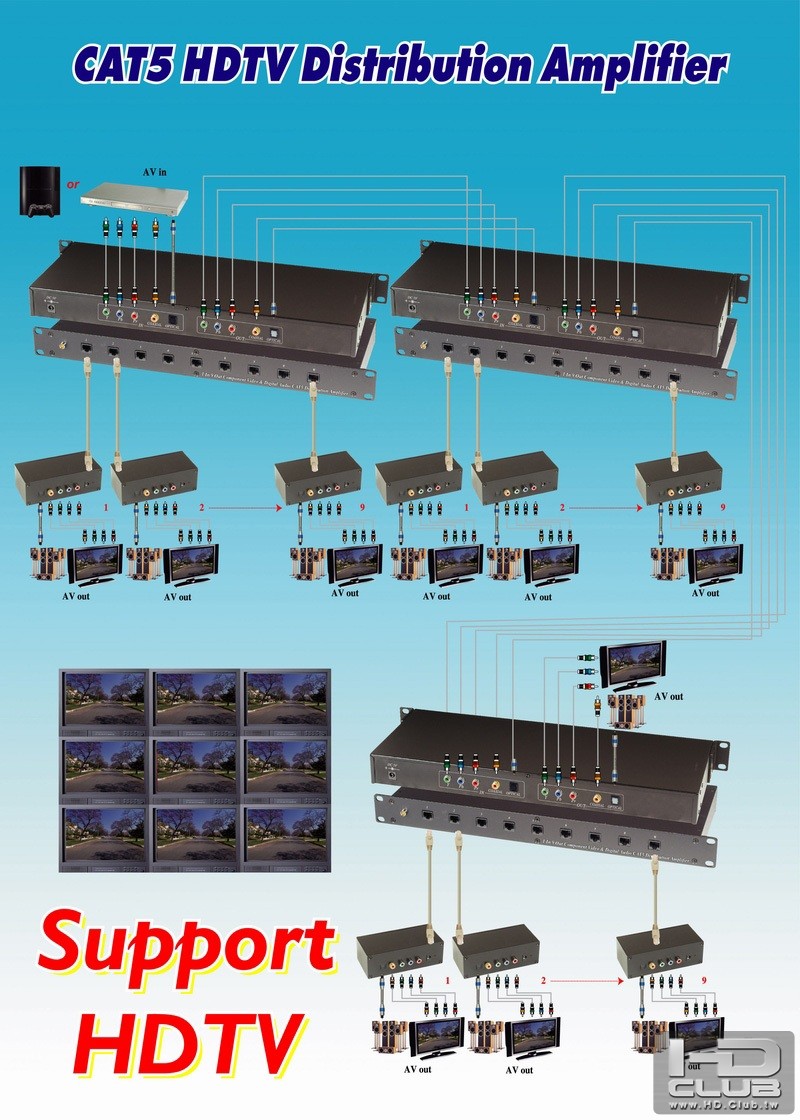

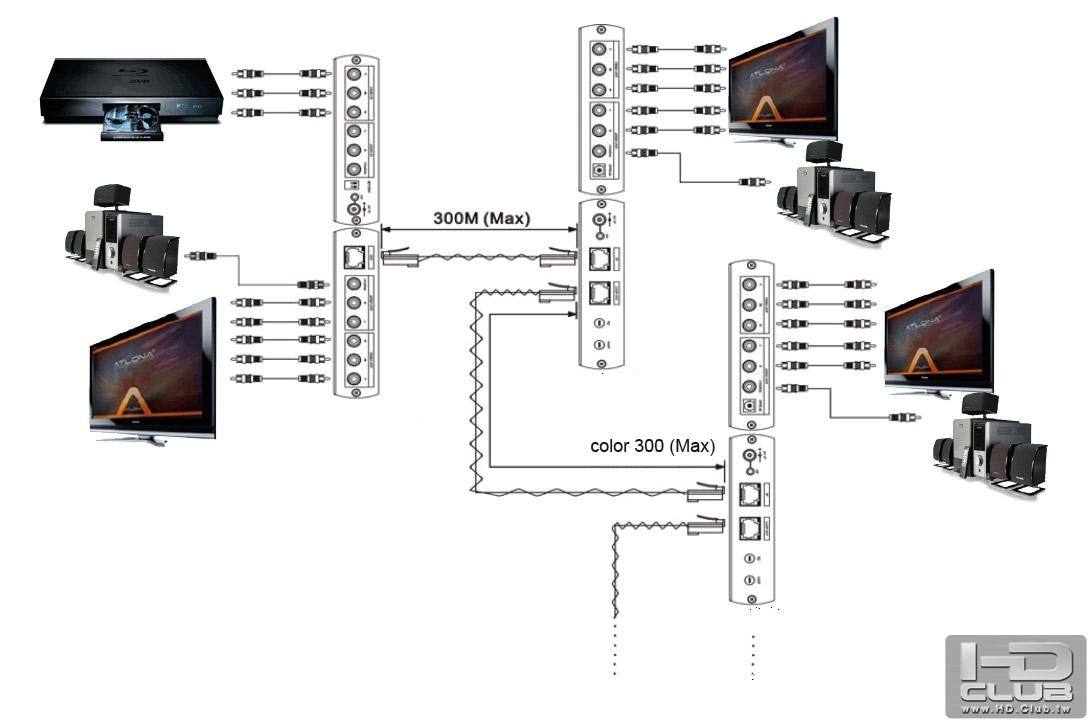

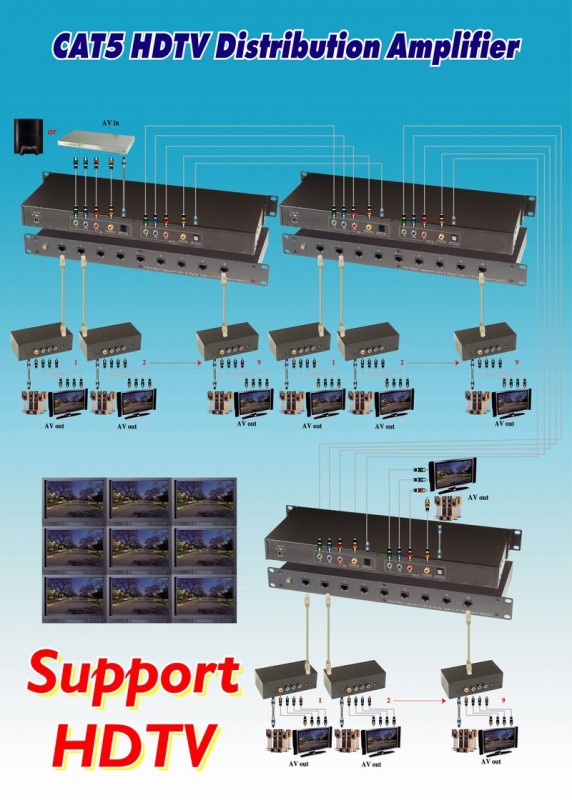

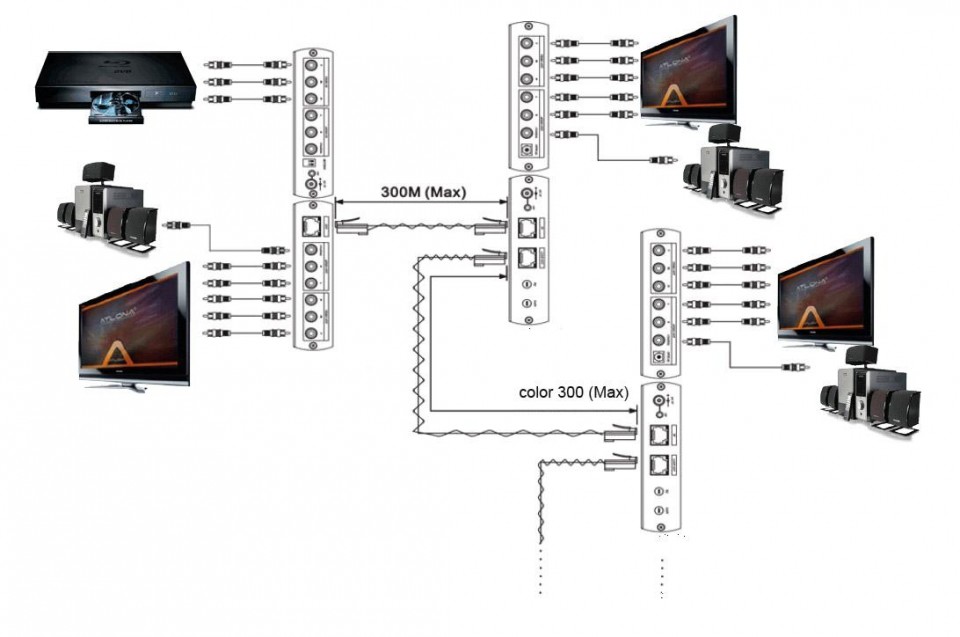

↓這類產品運用於商用空間上屬成熟商品,以下兩張圖商品都可以不斷延伸運用

CAT5 HDTV Distribution Amplifier.jpg

謝謝收看,下回繼續。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-12 22:00:34 | 顯示全部樓層
這回換 DVI 登場,雖然 himi 大量問世後搶走 dvi 不少丰采,但對於既有電腦螢幕使用者 dvi 還是常常會得用。

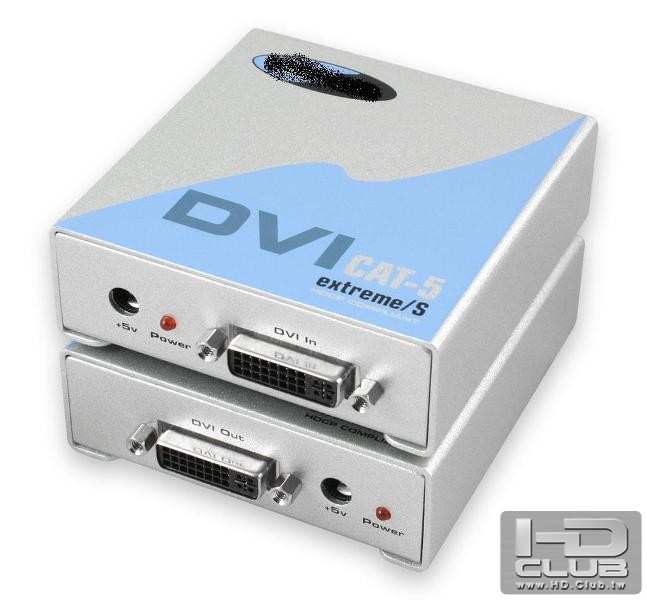

↓這是單純只延伸 dvi 訊號

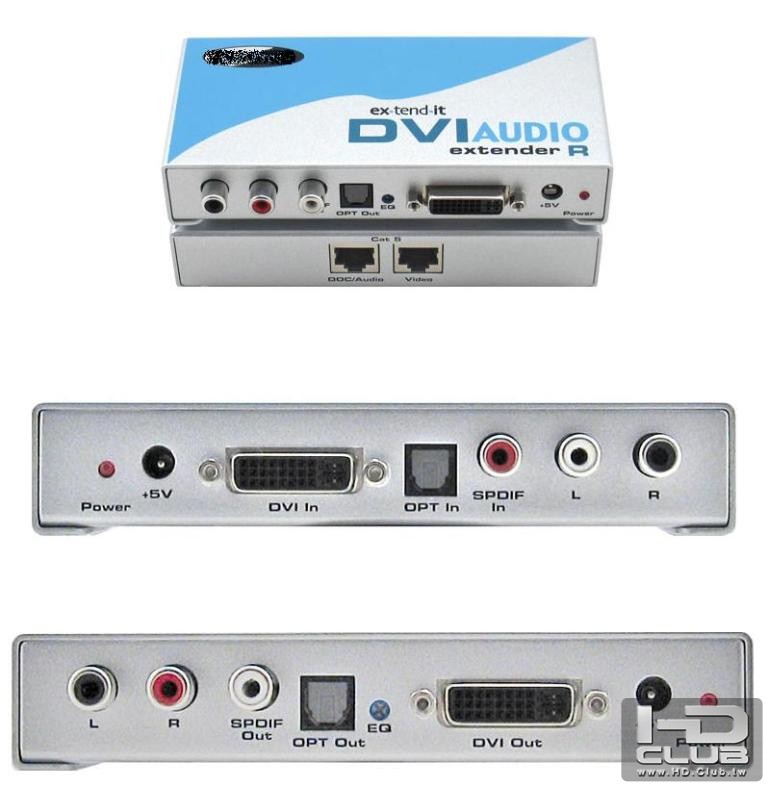

↓這款除傳送 dvi 也能傳送類比與數位聲音訊號

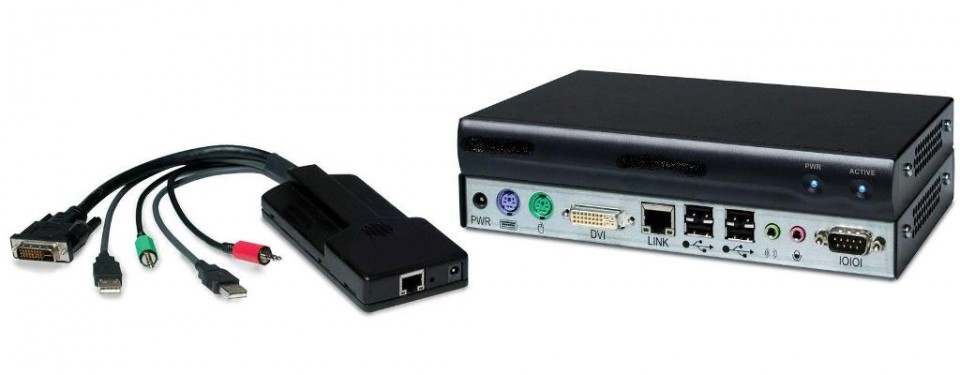

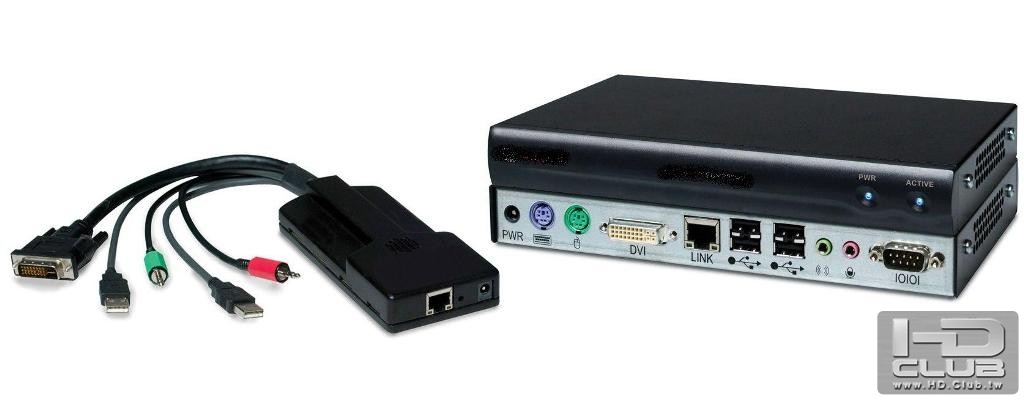

↓這款對於聲音敏感的使用者,或是想在臥房使用電腦卻擔心吵到女王的人很適用;除 dvi 外鍵盤、滑鼠、聲音、麥克風、usb都一併傳送。

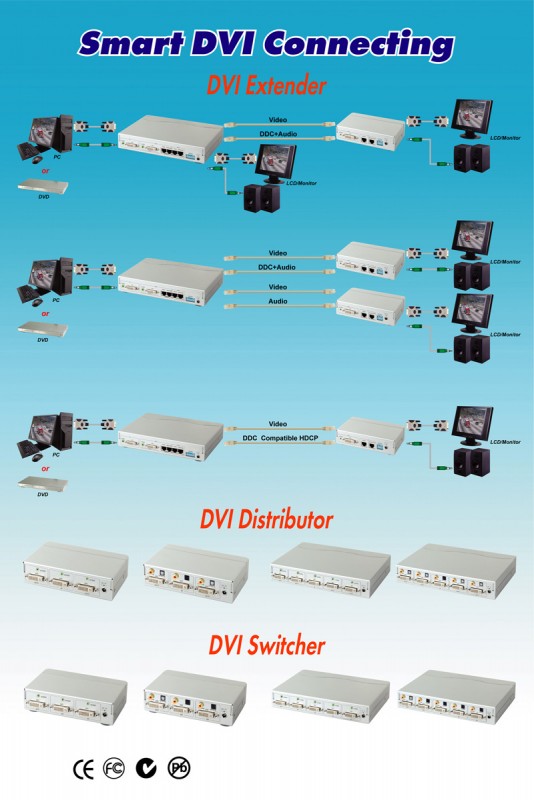

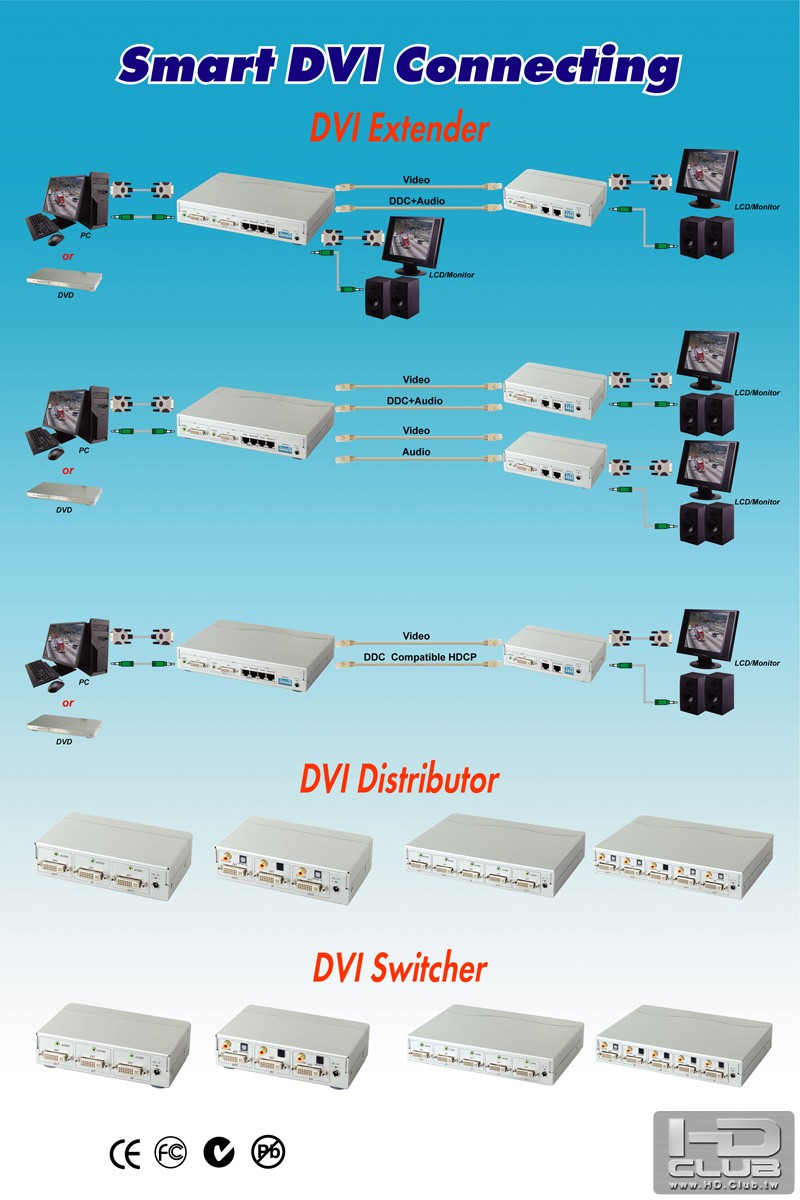

↓下圖是各式運用
Smart DVI Connecting.jpg



謝謝收看,下回繼續。
回覆 支持 反對

使用道具 舉報


發表於 2011-6-17 02:33:12 | 顯示全部樓層
但我在開箱那站被砲的經驗,實在難忘。
我的文章一開始都是在開箱那站發表,後來有網友說希望我可以將文章集中,後來才收納進我的blog,所以多數我的文章在開箱站的日期較早,在我的blog日期慢,相差半年以上。

後來我的文砲聲隆隆,可能也被檢舉....近個月我的文章被開箱站系統服務員刪除,我的文被視為廣告行為.....,網友貼上連結到我blog也中標...真是無辜。同樣一篇文章,在開箱站被刪,在這裡被加分,兩樣情。

像是日立冷氣開箱,這就有幫日立打廣告嫌疑;sony電視開箱就有幫sony廣告之嫌;個人觀點只是認為介紹個好東西而已,青菜蘿蔔各有所有,只是個選擇而已。


有趣的是結構化佈線的專家去也是被亂砲一通....
chaokai 發表於 2011-6-2 02:41

我應該清楚你是指誰
他的發文我也很看不慣
總覺得他自己的理論才是正確的
別人都要遵循他的想法
而且有很多理論都是他在硬坳

就像是大家都在等紅燈
他卻一個人闖過去
還嘲笑停紅燈的人說
"又沒有車,幹嘛要在那邊傻傻地等"
然後還硬要用自己的論點說明自己是正確的
回覆 支持 反對

使用道具 舉報


發表於 2011-6-17 10:11:31 | 顯示全部樓層
本文章最後由 VincentBudo 於 2011-6-17 10:27 編輯

結構化佈線基本上的概念, 是以較好的網路纜線 (CAT.6 以上) 來代替 HDMI/ 色差/ DVI/ USB 線... 的傳輸,
來整合不同設備在長距離上的資料傳輸...

只是小弟有個疑問, 除了傳輸距離的限制 (這部分 大大有提供 spec 說明), 資料頻寬 (以2條網路纜線代替 1條 HDMI) 之外,
一般 HDMI/ 色差線/ 訊號線 不是都很在意 線材本身的材質 (紅銅/ 幾N銅, 鍍銀), 線材結構 及 包覆的隔離材料, 讓視訊/ 聲音 有較佳的傳輸 (少失真/ 干擾...)
但是, 一般網路纜線好像不大注重這些, 不知改成網路纜線之後, 畫質/音質 如何?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-17 11:40:09 | 顯示全部樓層
本文章最後由 chaokai 於 2011-6-17 11:44 編輯
結構化佈線基本上的概念, 是以較好的網路纜線 (CAT.6 以上) 來代替 HDMI/ 色差/ DVI/ USB 線... 的傳輸,
來整合不同設備在長距離上的資料傳輸...
VincentBudo 發表於 2011-6-17 10:11
抱歉,讓您誤解了。
HDMI/ 色差/ DVI/ USB 線... 的傳輸只是其中的運用之一。

結構化佈線是個很大的議題,可以運用的層面很大、很多;就是因為議題很大,很難在短短文字上讓大家明瞭,有機會開個課來讓大家知道觀念。

可以看看這篇 淺談結構化佈線系統–歷史背景  這篇這也是寫個頭,就...沒了,因為太忙沒空寫...,可以看看我blog推薦的書。

描述facebook的電影:"社群網戰",片中後半段facebook辦公室內基本上就是採結構化佈線。

基本上只要是遵照 ANSI TIA/EIA 568 標準下之精神施工即可,可以參考 wiki這篇 ,或是看看小弟的blog。

一般 HDMI/ 色差線/ 訊號線 不是都很在意 線材本身的材質 (紅銅/ 幾N銅, 鍍銀), 線材結構 及 包覆的隔離材料, 讓視訊/ 聲音 有較佳的傳輸 (少失真/ 干擾...)
但是, 一般網路纜線好像不大注重這些, 不知改成網路纜線之後, 畫質/音質 如何?...
VincentBudo 發表於 2011-6-17 10:11

一般我們俗稱的網路線、電話線都是銅纜線的期中一種,在 ENSI TIA/EIA 標準內是有測試依據的,FLUKE 纜線測試儀動輒數十萬到破百萬,纜線的品質是可以量化、是有數字依據的,有空也請參閱小弟blog。

如果經由網路纜線上跑的是數位訊號(如hdmi),這種就看個人觀感了,如同選購 hdmi線的道理是一樣的,請參考板上有很多線材迷思類的文章。

但是...如果在網路纜線上跑的是類比訊號(如聲音),這真的會明顯感覺上的差異。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-17 13:19:53 | 顯示全部樓層
VGA端子(其他的名稱包括RGB端子,D-sub 15,或mini D15),是一種3排共15針的DE-15。VGA端子通常在電腦的顯示卡、顯示器及其他設備。是用作傳送類比訊號。


VGA 歷史悠久,直到現在還是不可或缺,投影機上、一般螢幕上、液晶電視、電漿電視、....VGA要淘汰應該會花上很久的時間,很多學校、公司行號、辦公室對於VGA的運用需求是屬現在進行式。


VGA傳送的是類比訊號,視聽室投影機需要長距離傳送時,如果對於線材沒有慎重考量,通常哀鴻遍野...,長距離傳送訊號衰減過大、失焦、鬼影、...

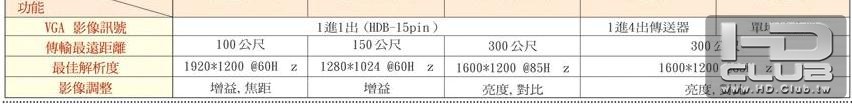

↓擷取自某DM,讓大家知道,長距離傳輸後的衰減是需要特別注意的

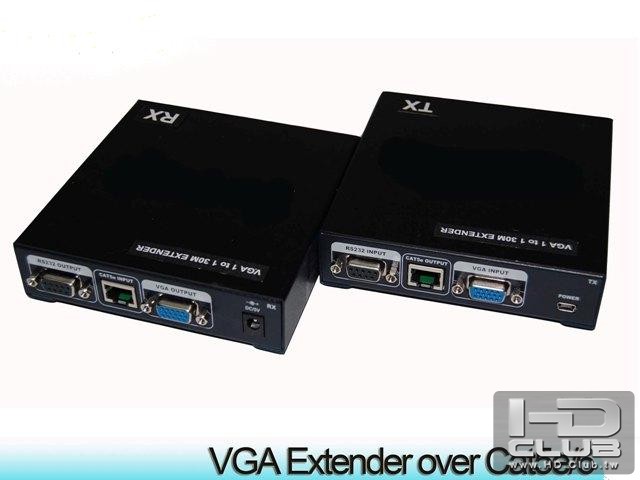

↓看實品圖囉

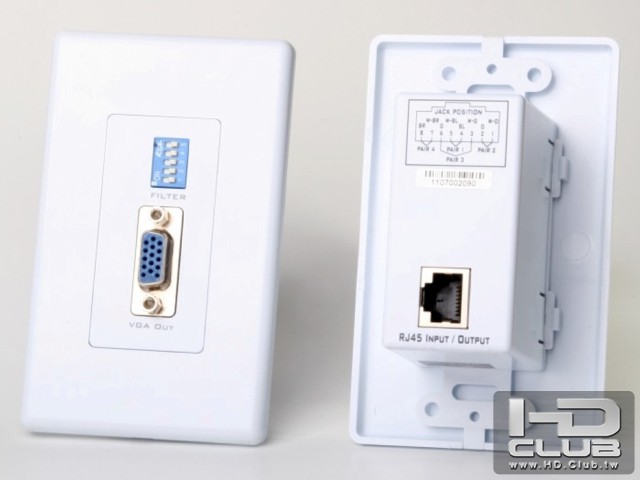

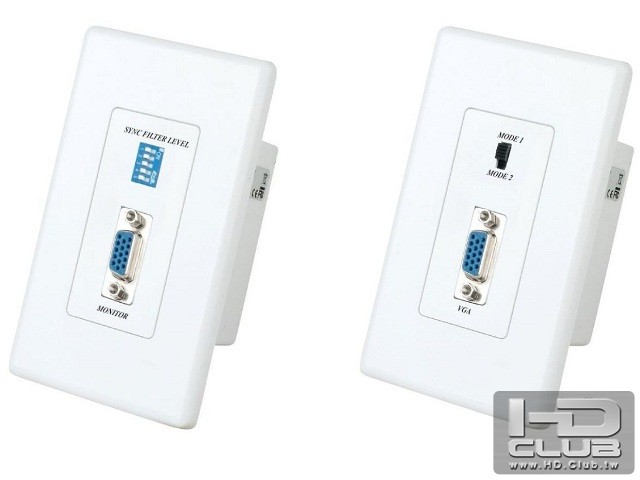

↓當然也有牆壁內可埋入式,搭配裝修、裝潢上之簡潔美觀


Atlona - AT-WPVGA-R.JPG

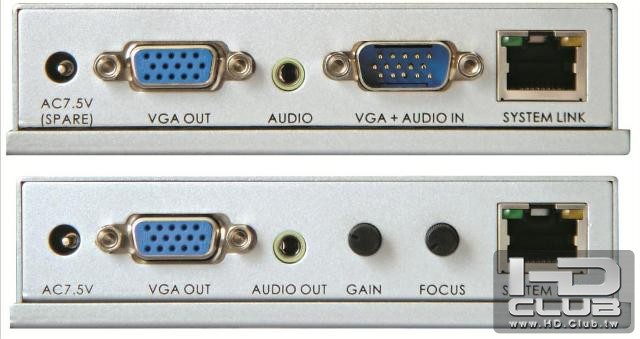

↓當然也有可以傳送聲音,此款有增益(gain)、焦距(focus)調整功能

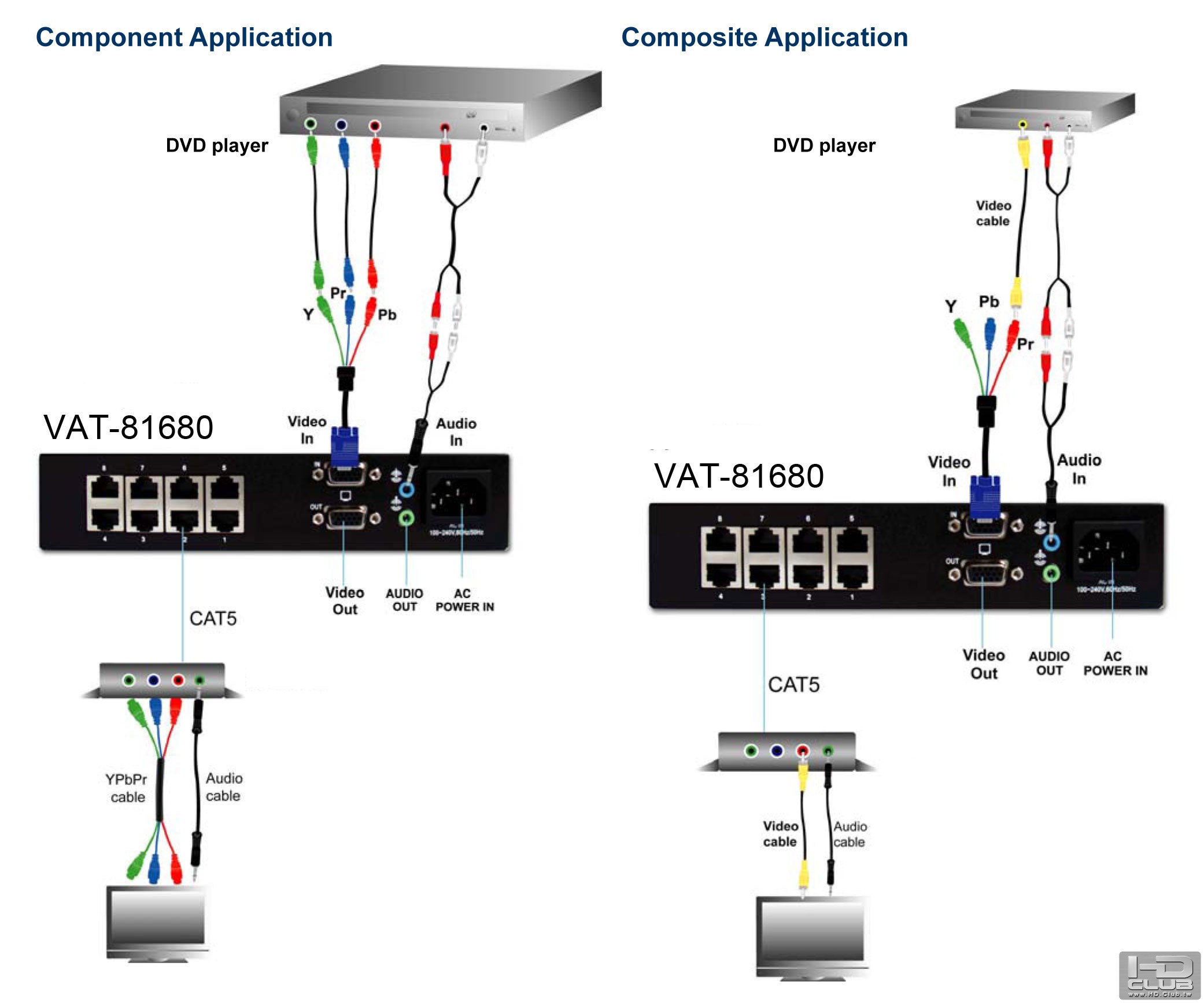

↓VGA與色差是好兄弟,圖內可以看出VGA轉換成色差的運用

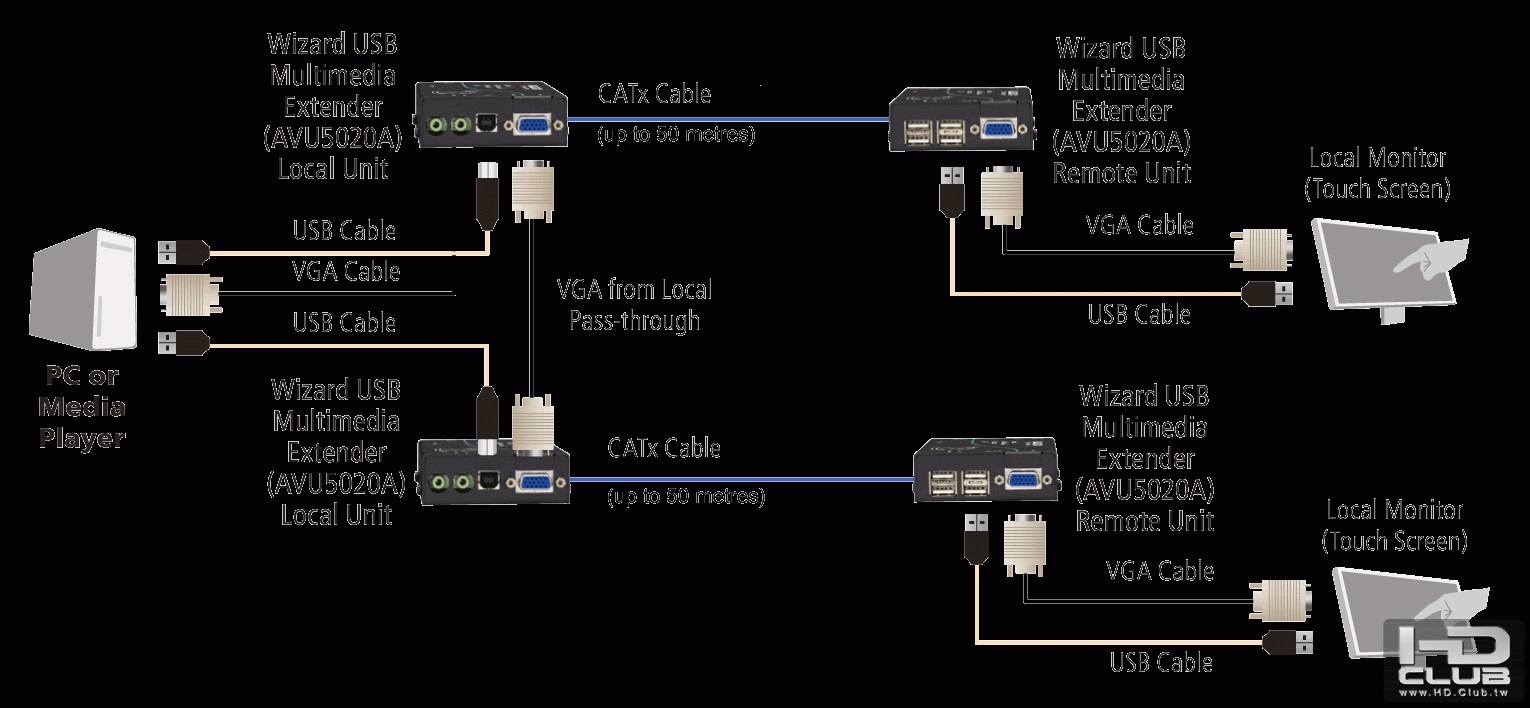

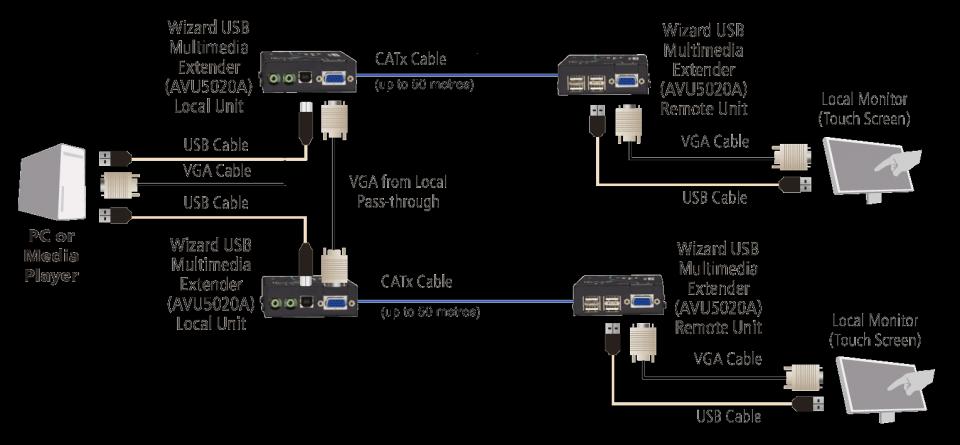

↓要搭上最夯的"觸控",沒問題的;觸控面市許久了。

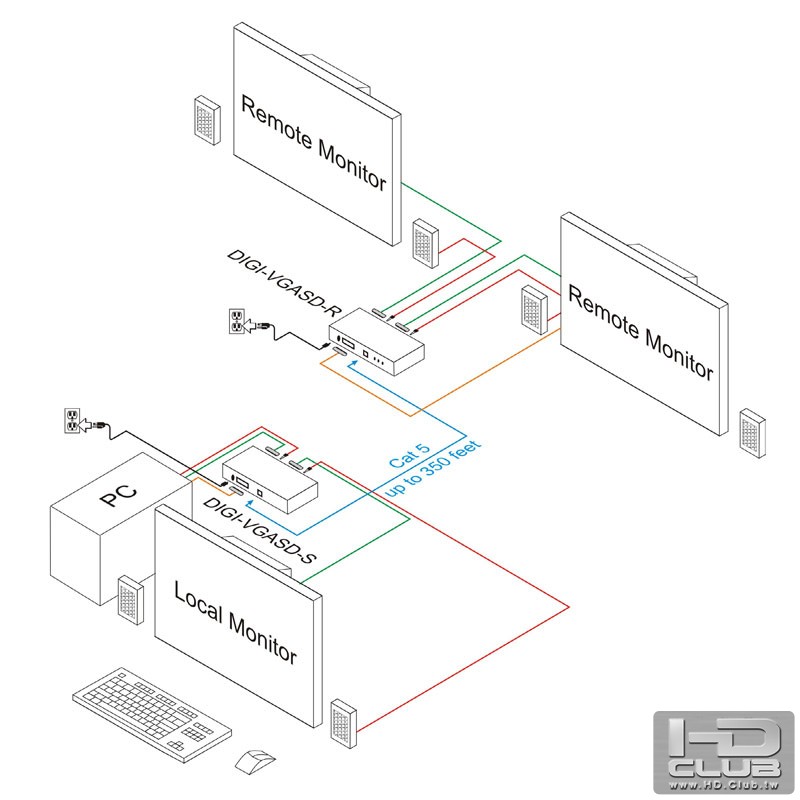

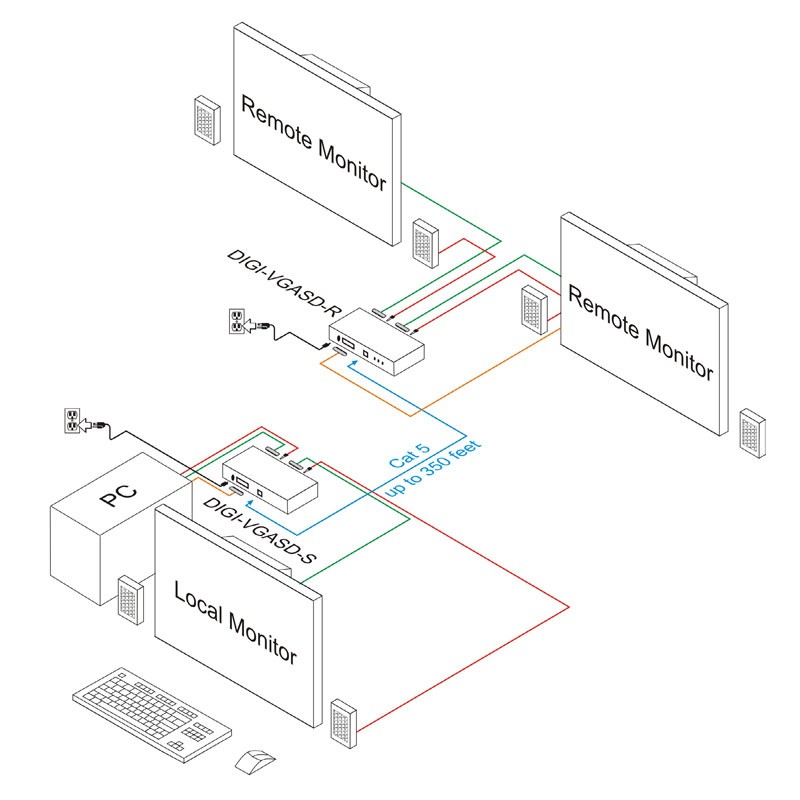

↓用於教學上搭配投影機、螢幕都可以,可以雙螢幕輸出;自己本身的監看當然得有螢幕輸出。

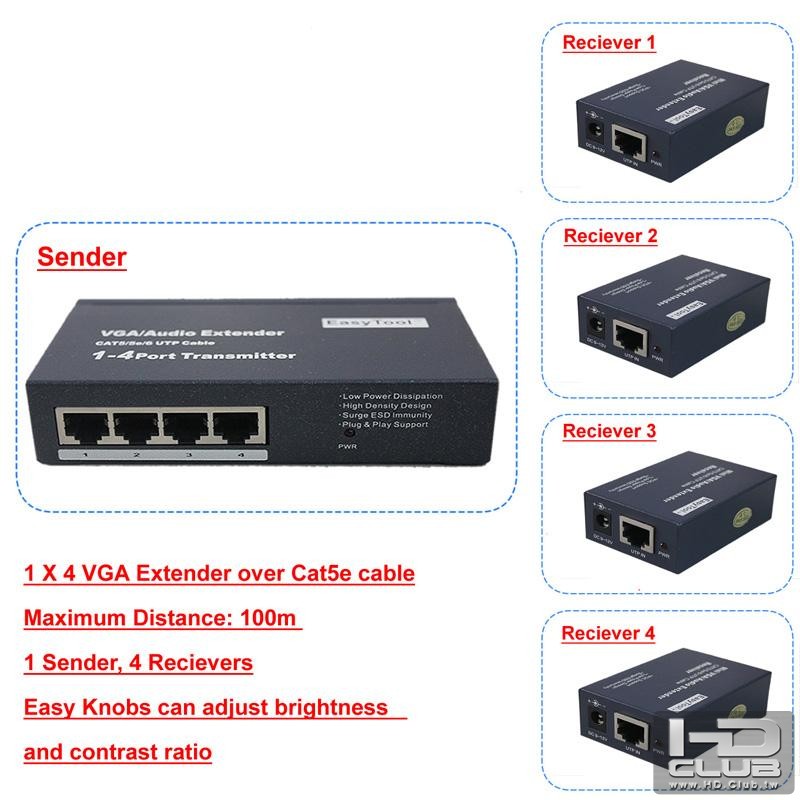

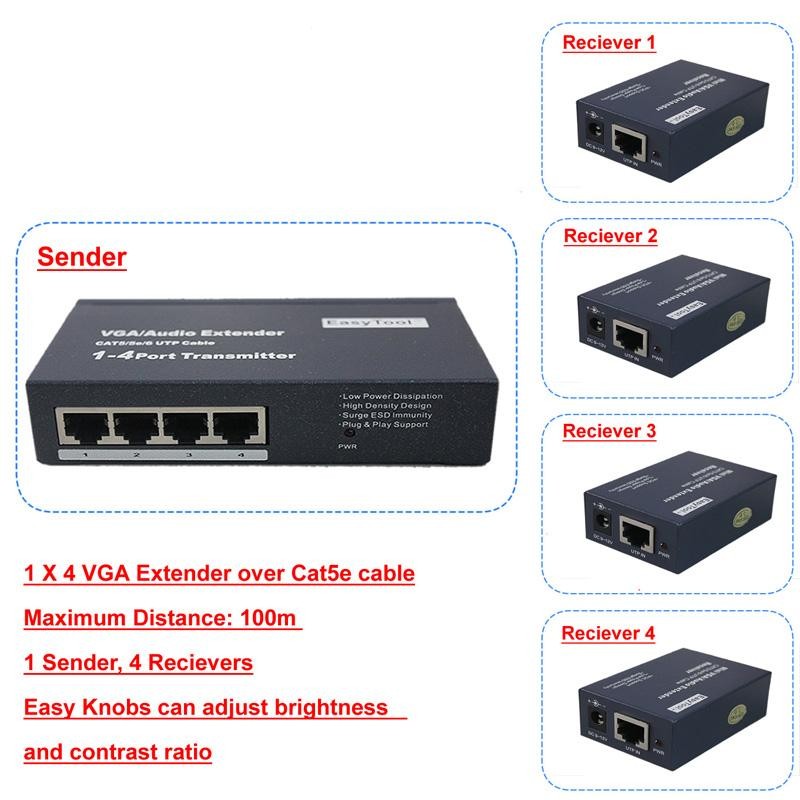

↓一對四的運用,全部都透過網路纜線,比起拉四條又粗、又硬、頭又大的VGA線愜意多了。

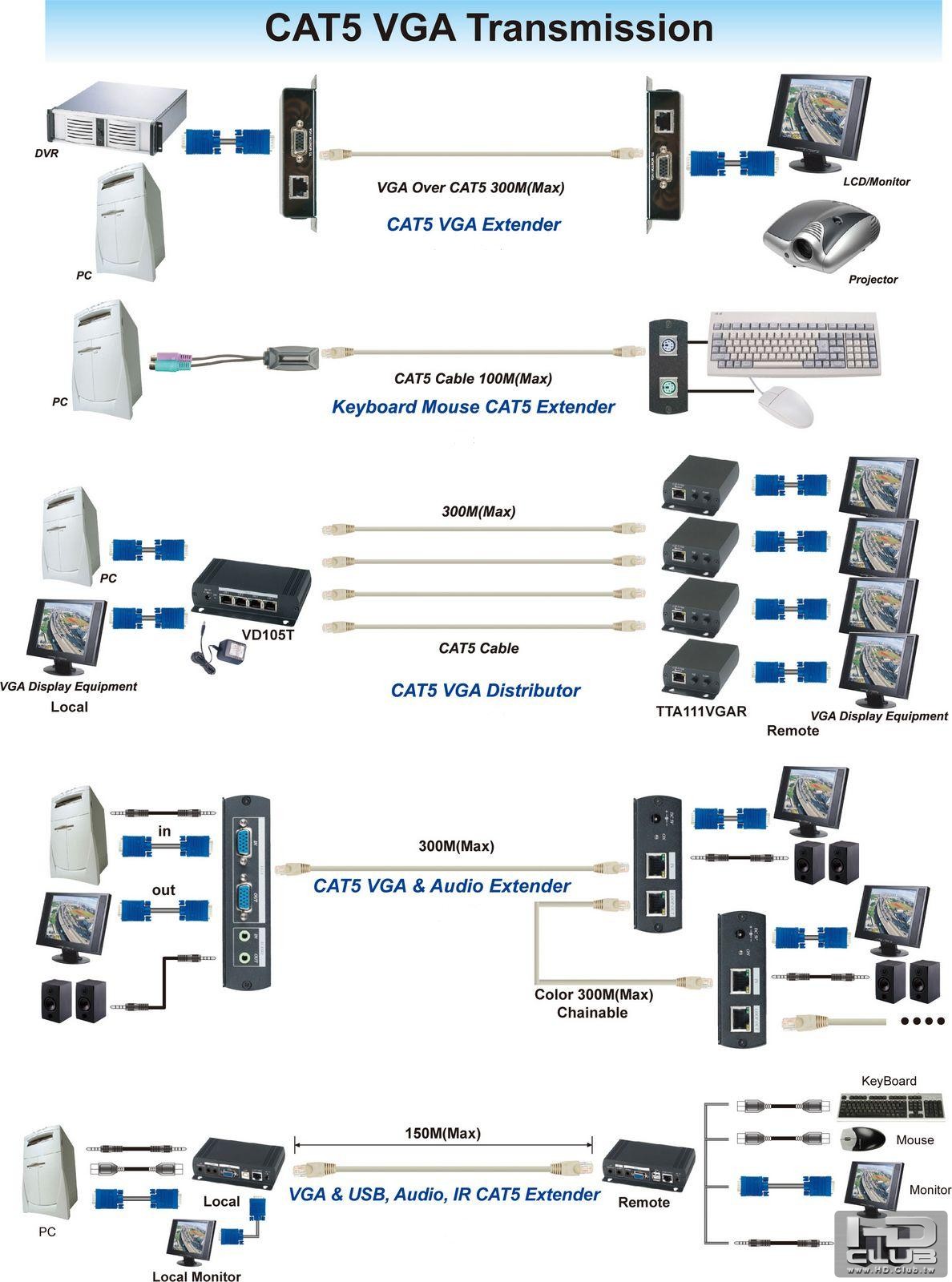

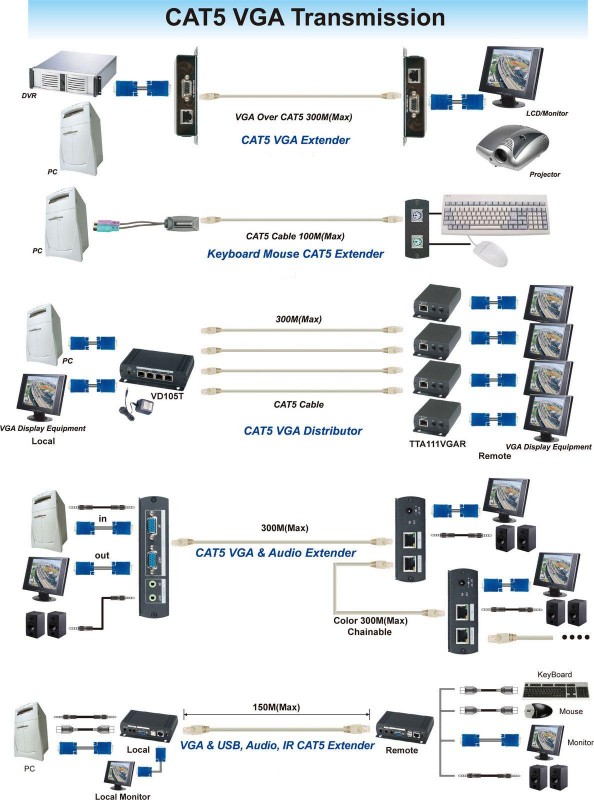

↓各式運用組合
CAT5 VGA Transmission.jpg


噹噹噹噹~~~下回繼續。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-17 13:40:14 | 顯示全部樓層
因為有人問遙控的接收與傳送,這篇先來插花

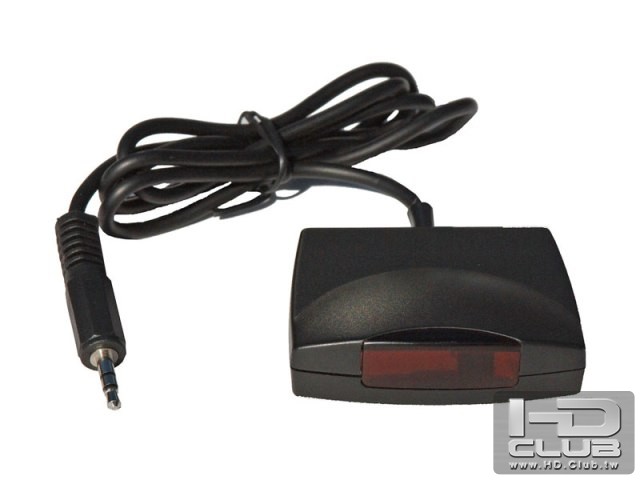

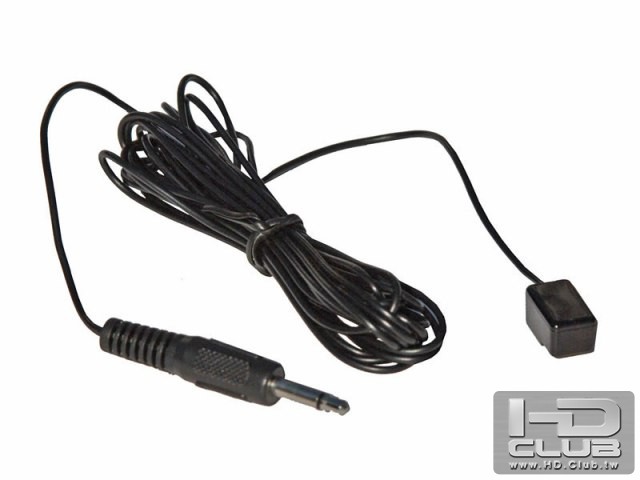

↓這是網友想知道的遙控器IR接收與傳送,就是長這樣,一個接收、一個傳送。

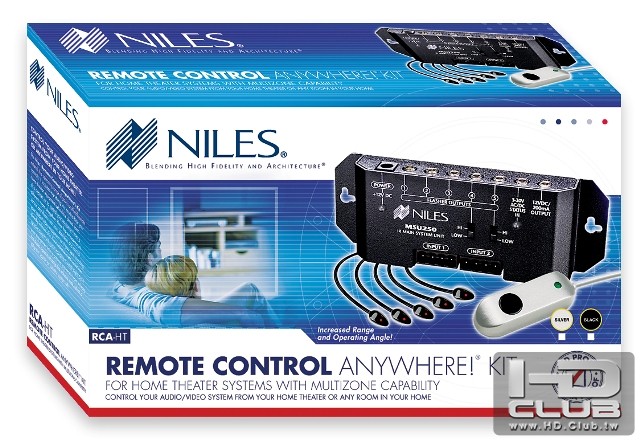

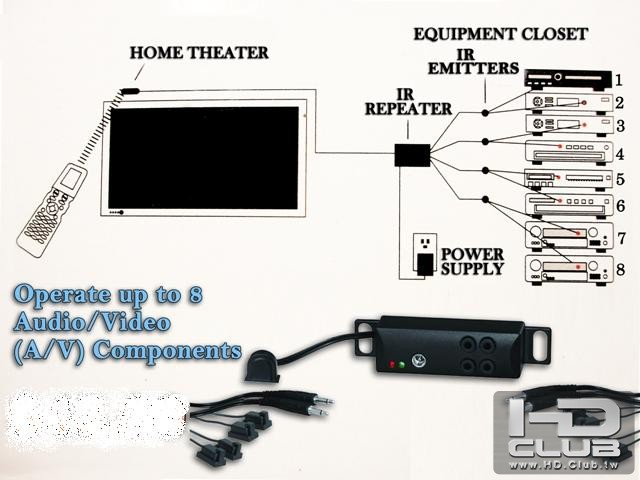

↓什麼~~~~~!您說不夠用,您家遙控的設備多,那就這個吧。
在不久的將來,每個設備都可以透過網路來控制,只要手上有個PAD,透過PAD來控制綜合擴大機、影音播放機、藍光機、電視、甚至冷氣、電風扇、燈光、....日後另篇再聊這些運用 WR1000.jpg
回覆 支持 反對
