BUCK T320 維修記

o2sensor

本文章最後由 o2sensor 於 2015-6-3 13:45 編輯

伴我近十年的BUCK T320超低音日前罷工，一看是燒了原廠7A保險絲，
暫時先換上6.3A保險絲再開機試試。
沒想到這一試，保險絲沒燒，機子內卻傳來一股焦味

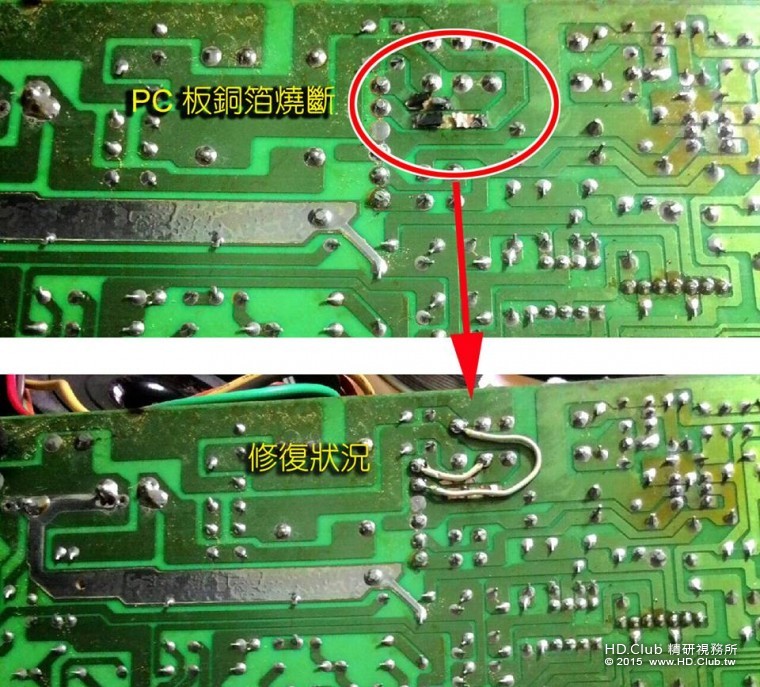

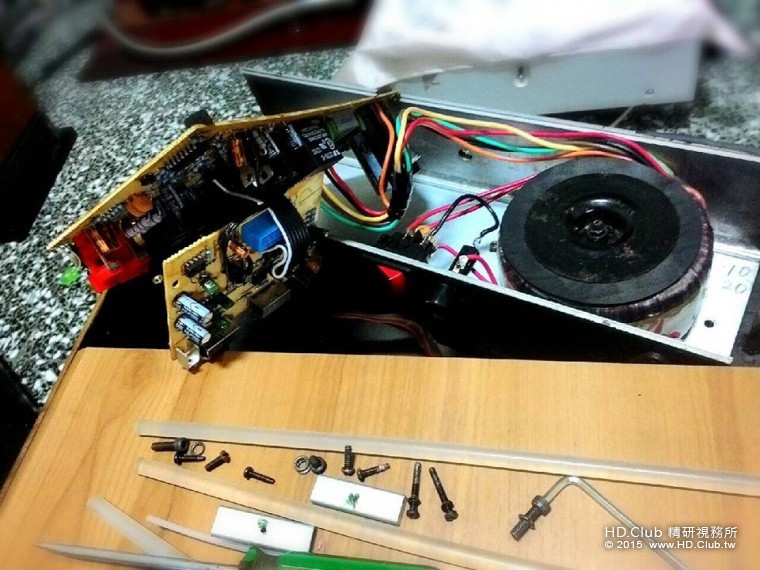

趕緊拆機一看，沒想到PC板銅箔燒了.....

這部份先進行血管繞道小手術，但這保證不是故障主因，接回了也不會好。
都知道血管爆掉會中風，但為啥會爆掉? 繼續查下去...


目測板上元件無異狀，，拆下所有大功率、中功率晶體量測
發現一對TIP35 / TIP36，還有B649 / B669 擊穿


同個板上用上不同批次零件也太詭異，乾脆全換上新品了

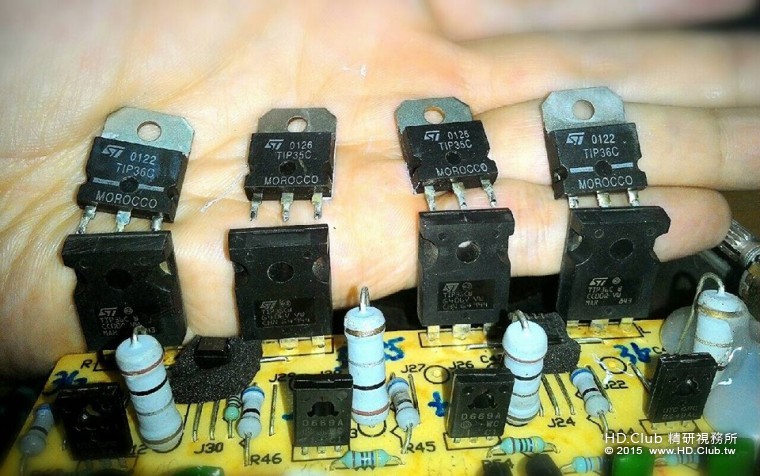

(電路板上為新料，手上舊料)

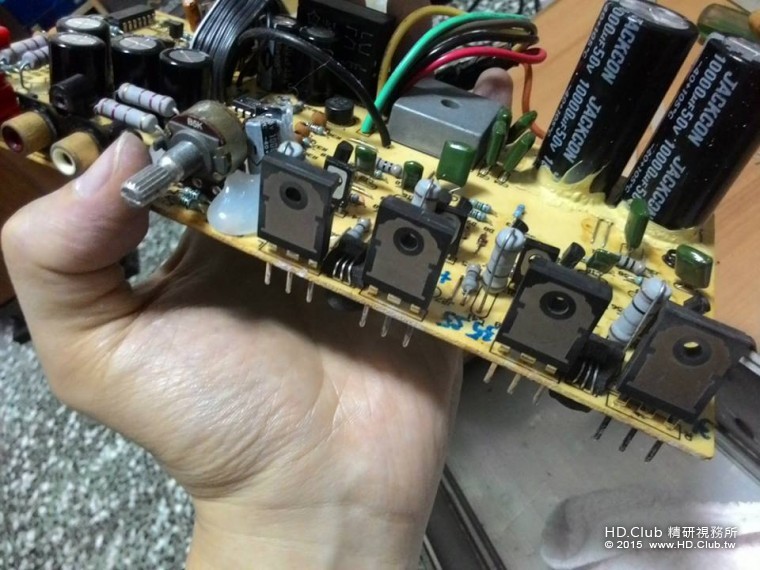

電路板的另一個視圖，焊接後剪去電晶體過長的引腳

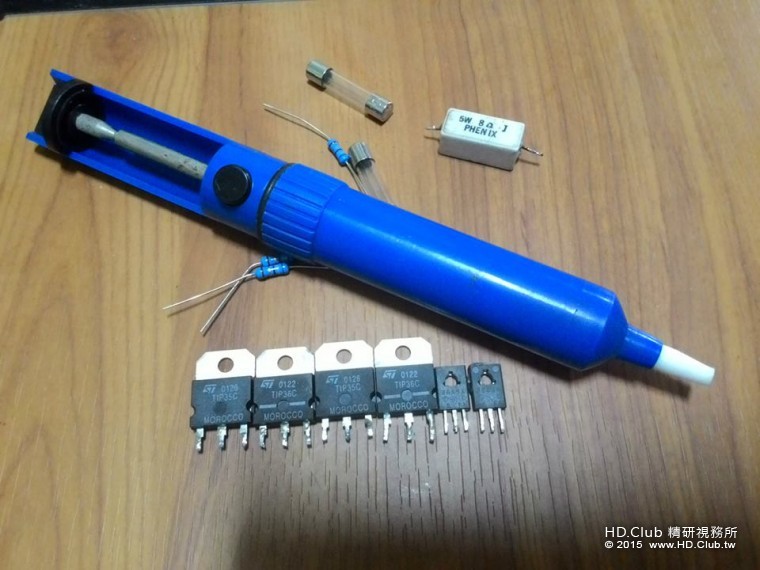

就地取材，製做限流測試工具

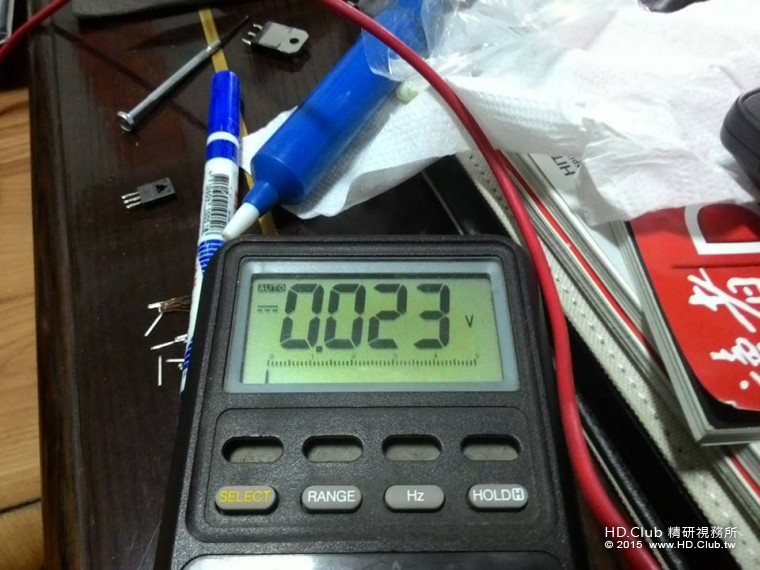

通電測試無異狀，並檢查中點電壓如下，應該是安全無虞。
重新塗佈散熱膏之後，裝回機板與外殼等等附件。



重新將超低音扛回原位，開聲唱! 而且沒有再發生異狀，
稍後進行音壓、分頻點校正後，便宜又經典的BUCK T320又可以繼續服務囉~~
