本文最後由 djtopy 於 2019-11-14 12:37 AM 編輯
前言：
隨著時代的演進，檔案容量的增加，桌上型的硬碟外接盒也進化到 6 槽了，針對大型的專案例如影音編輯工作等，OWC ThunderBay 6 可以提供卓越的性能與儲存容量，讓你魚與熊掌可以兼得。
以硬碟業界目前的最高容量 16 TB 來說 (2019/11)，塞滿這台 OWC ThunderBay 6 等於可以有 96TB 的總容量，實在非常爽，哈哈。
您可能認為這產品只是把硬碟槽數量增加，好像沒什麼特別，但我們常常會遇到一種情況，除非你資本雄厚一次購入多顆同品牌同容量的硬碟，否則多數人通常都是隨著時間陸陸續續添購硬碟，長久下來手上的硬碟品牌或容量都不盡相同，別擔心，OWC ThunderBay 6 搭配隨機附贈的 SoftRAID 軟體，可以組合各種不同模式的磁碟陣列，讓老硬碟適得其所。
SoftRAID 的強大在於可以用軟體做 RAID 5，一般都要靠硬體晶片才能辦到，公司行號有 6Bay 的話更可以建立兩組 RAID 5 (3Bay + 3Bay) 分別使用，降低硬碟毀損造成資料遺失的機率。
不過 SoftRAID 並非只有做磁碟陣列這麼簡單，它還照顧你資料的安全，相關的詳細介紹，請參考小編寫的這篇專文，
另一方面，對於專業用家，ThunderBay 6 其實還額外配置了一個 M.2 NVMe SSD 的插槽，可以把 SSD 當作暫存的運算空間，再輸出至其他硬碟，或是在最短的時間內完成拷貝工作，事後再整理搬移至其餘硬碟，設想非常周到。
開箱：

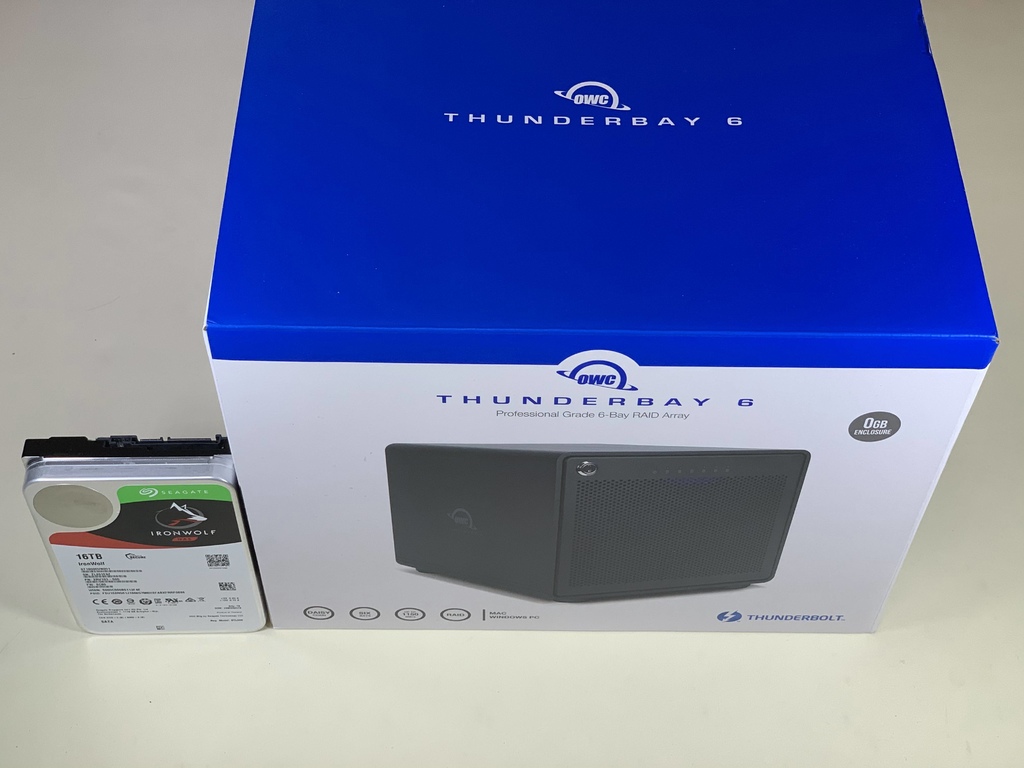

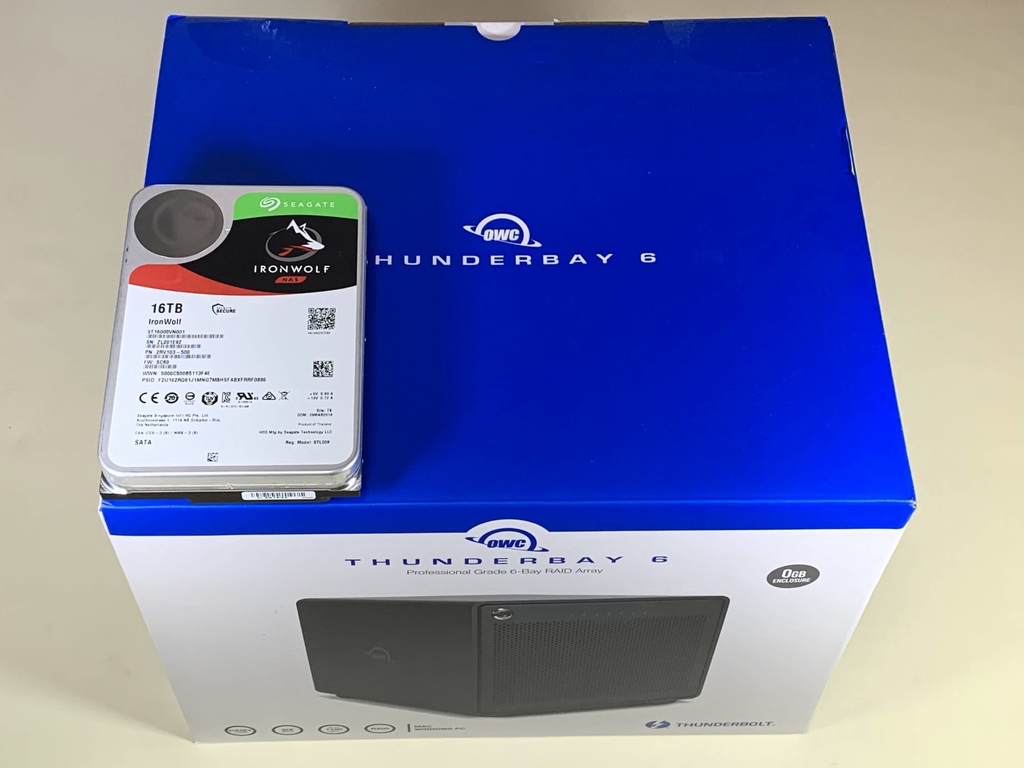

▼箱體蠻巨大的，以 3.5 吋硬碟當作比例，藍白兩色是 OWC 慣用的配色，

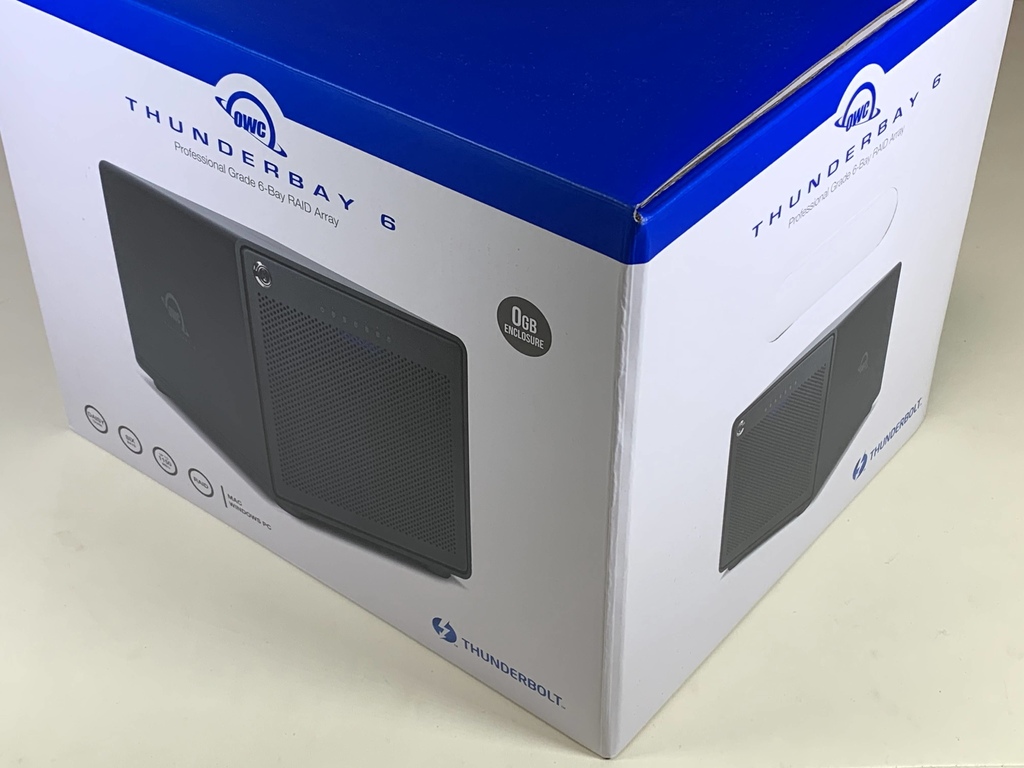

▼換個角度作高度比例，眼尖的讀者應該已經發現 16TB 的硬碟了，
▼正面印有產品外型，紙盒厚實，專業級 6 槽磁碟陣列，0GB 代表這個品項是外接盒，內部沒有硬碟，

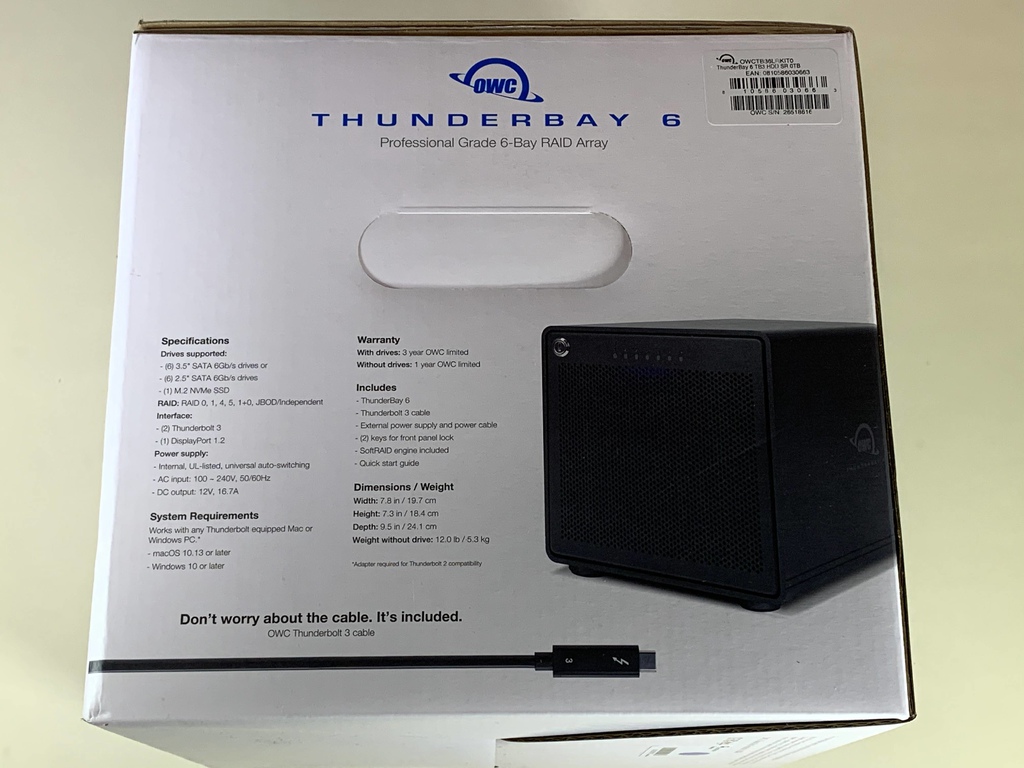

▼翻到背面，列出了一些賣點：
經久耐用的表現、容量增加與前所未有的彈性。寧靜的風扇、抑震機構、支援 4K 影像輸出、還可菊鍊擴充。「菊鍊」這個詞簡單說就是一台串一台的意思。

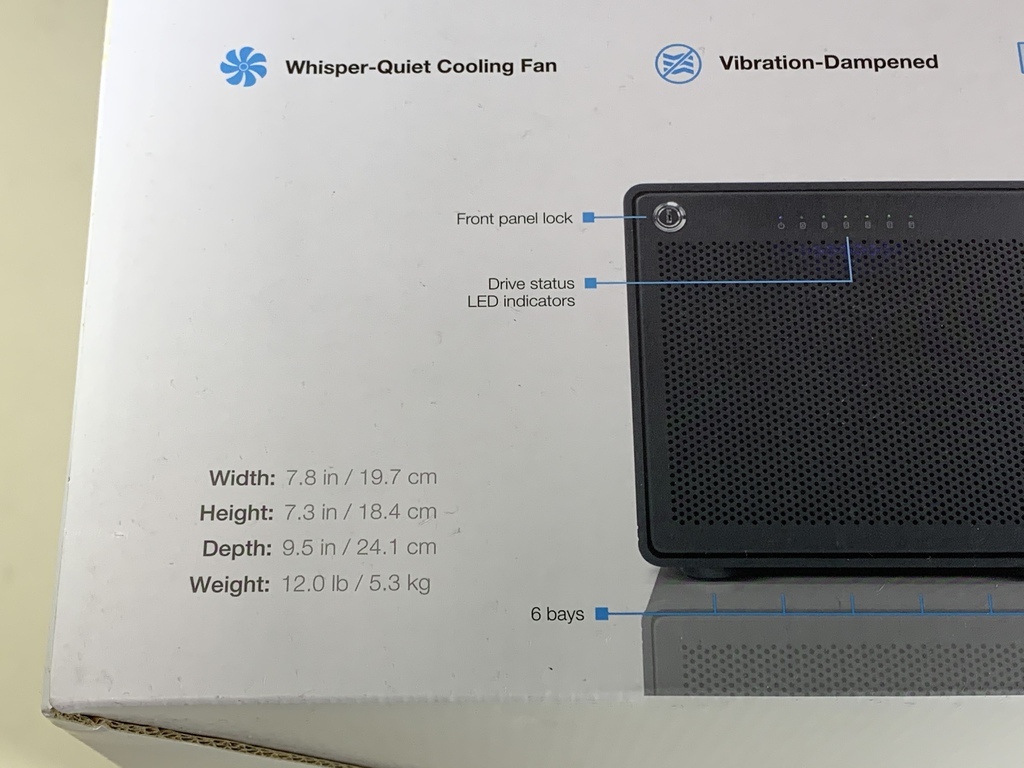

▼底下則是正反面配置與機體尺寸，不含硬碟就已重達 5.3 公斤。

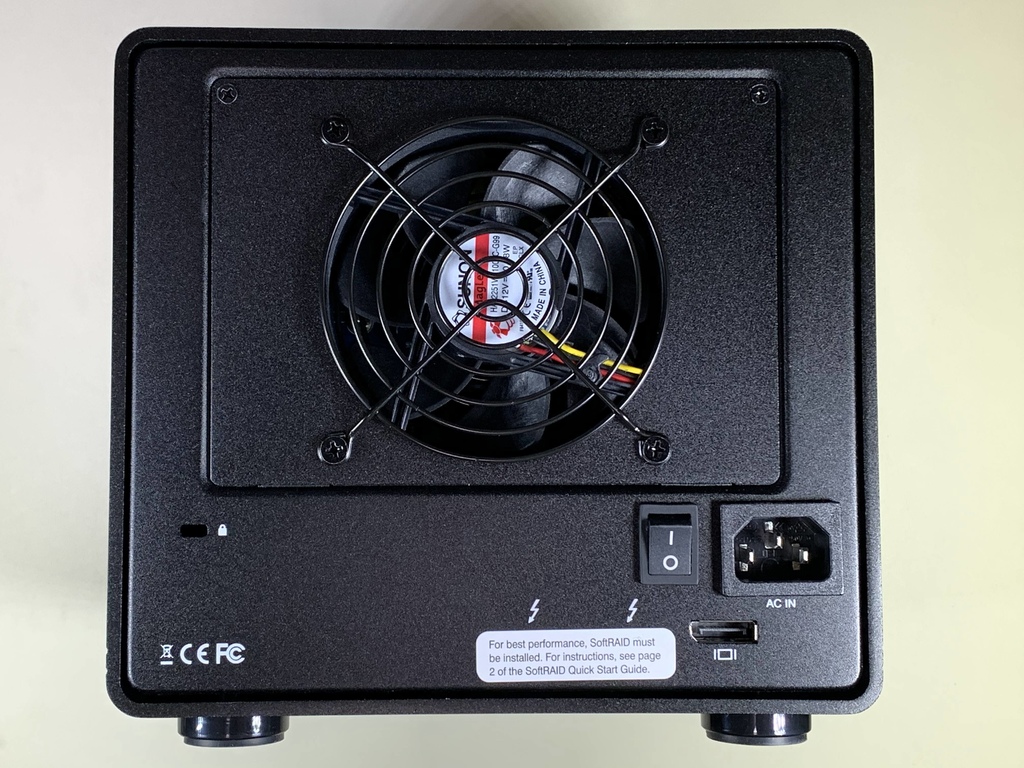

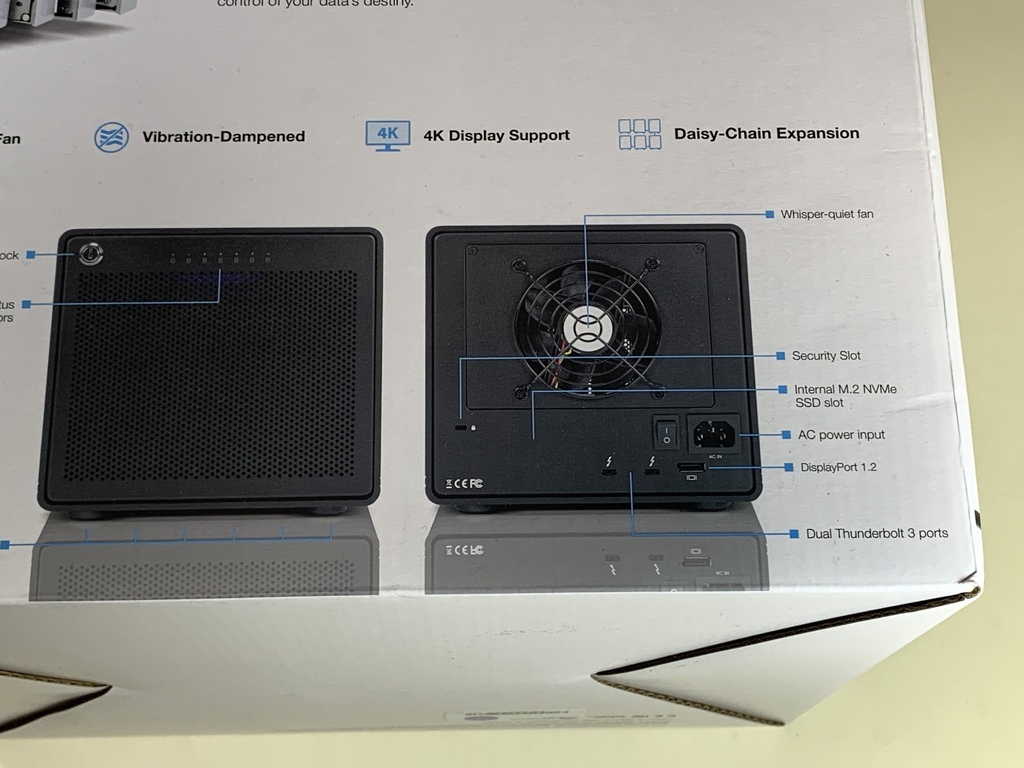

▼背面有風扇散熱口、 Kensington 防盜鎖孔、電源開關、電源線接孔、兩組 Thunderbolt 3 接孔、一組 DisPlayPort 1.2 接孔。
▼紙盒側邊有凹槽方便搬運，下方則是詳細規格。原廠提供一年保固。

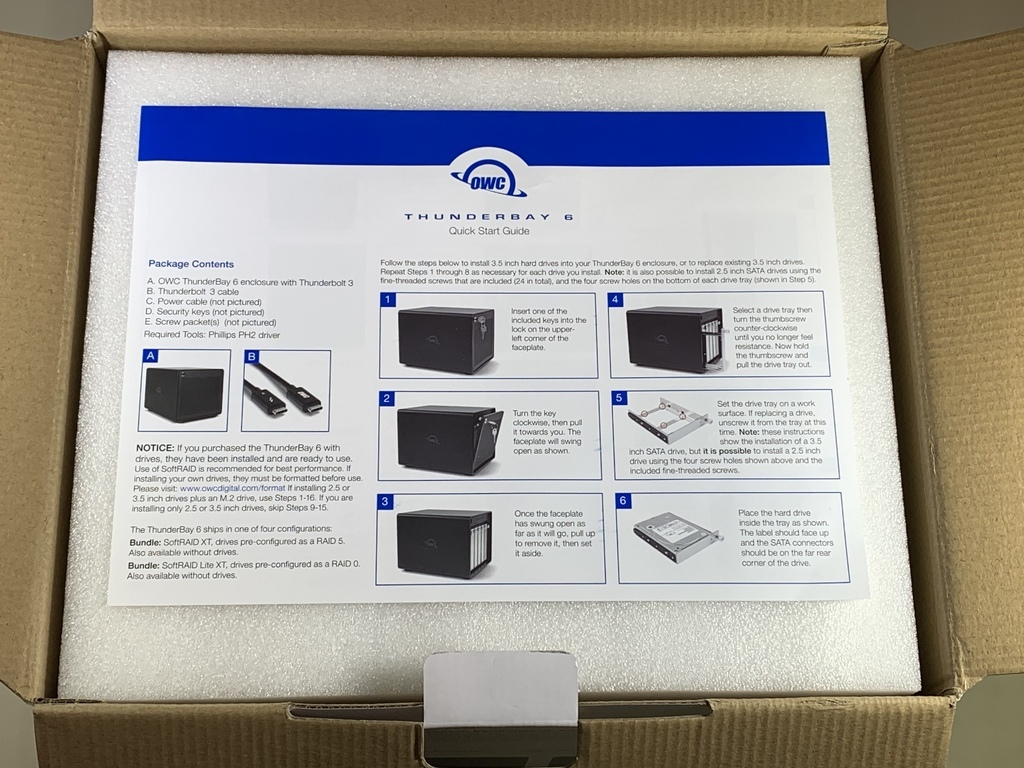

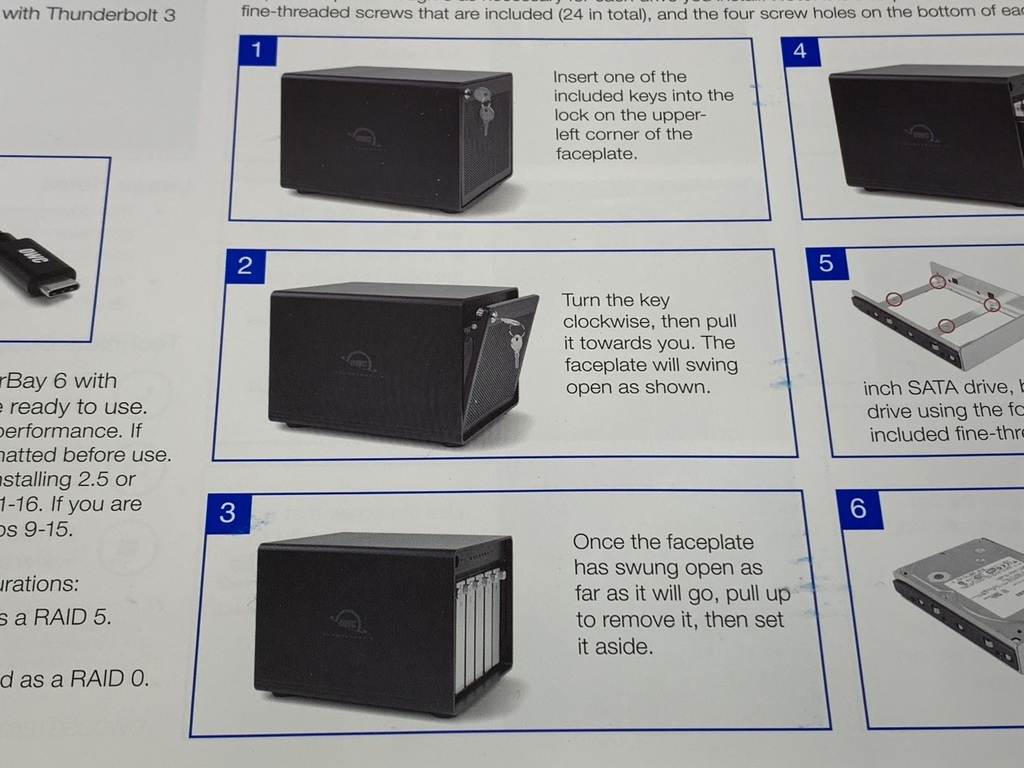

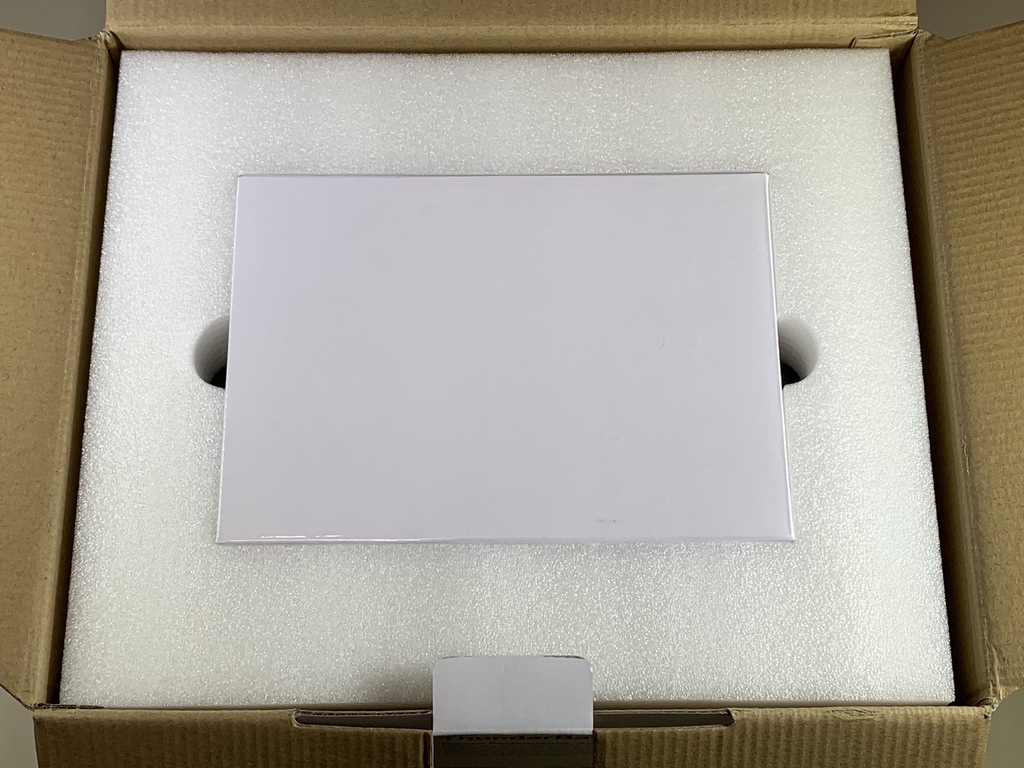

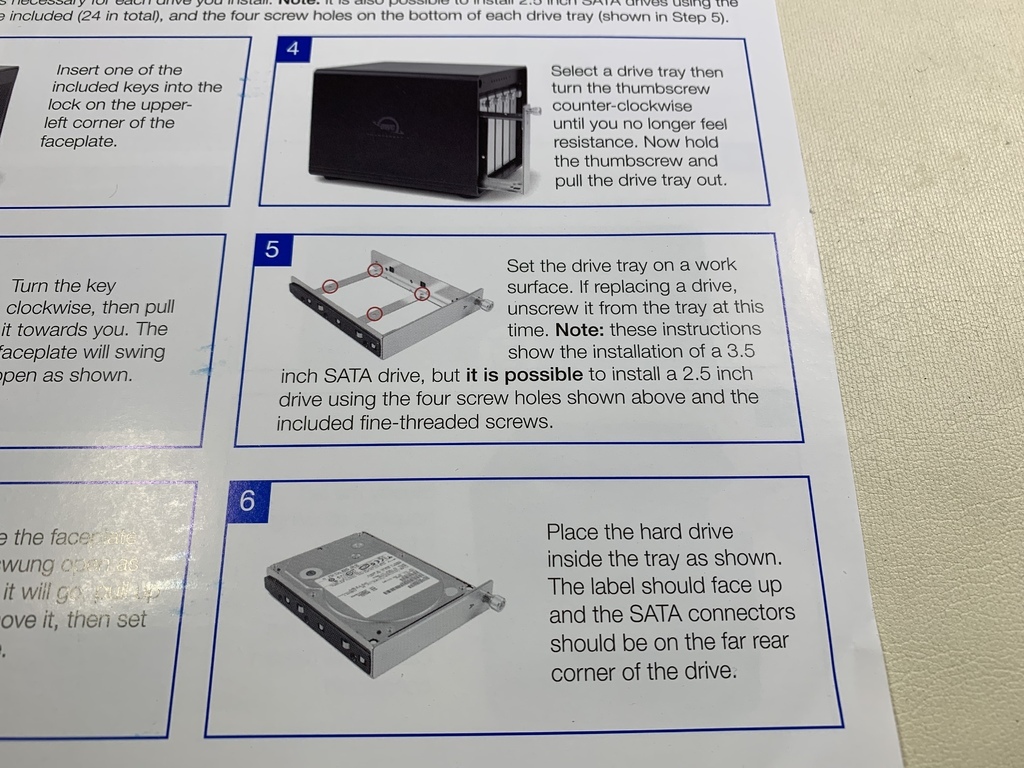

▼打開後映入眼簾的是一張快速使用說明，告訴你如何拆裝包含 3.5 與 2.5 吋的硬碟，
▼安全防盜對於大量的檔案資料當然很重要，前機蓋配備鑰匙可以上鎖，至少硬碟不會被快速拔走，
▼硬碟托盤的部分設計很好，不用轉接器就可以直接安裝 2.5 吋硬碟，

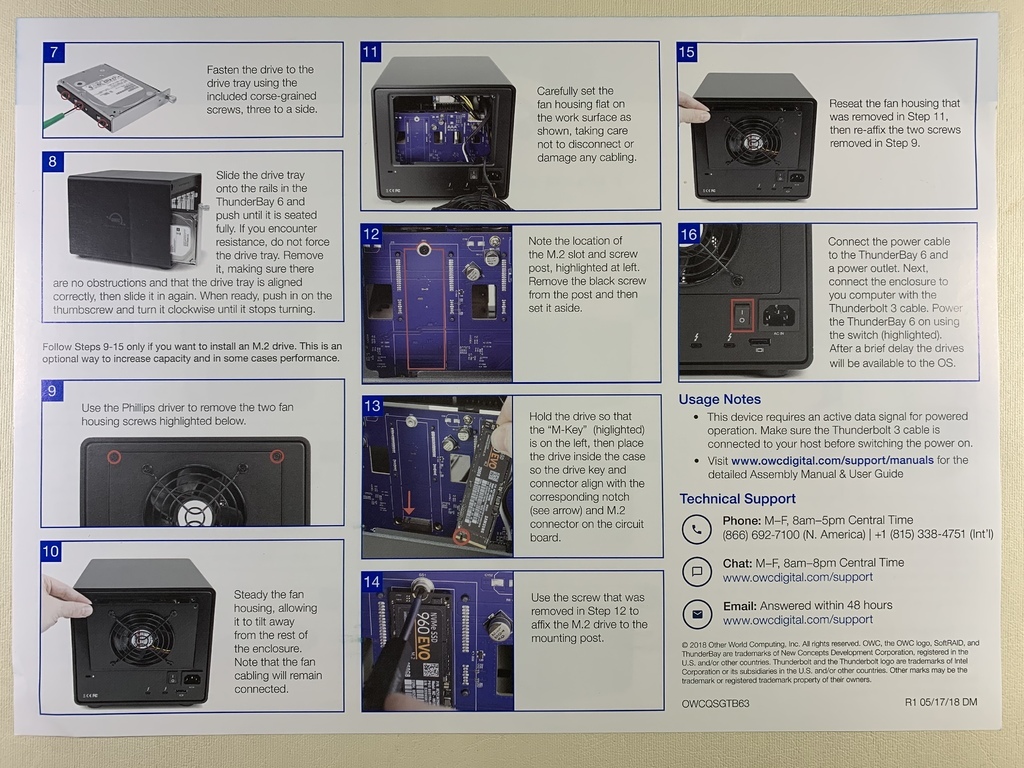

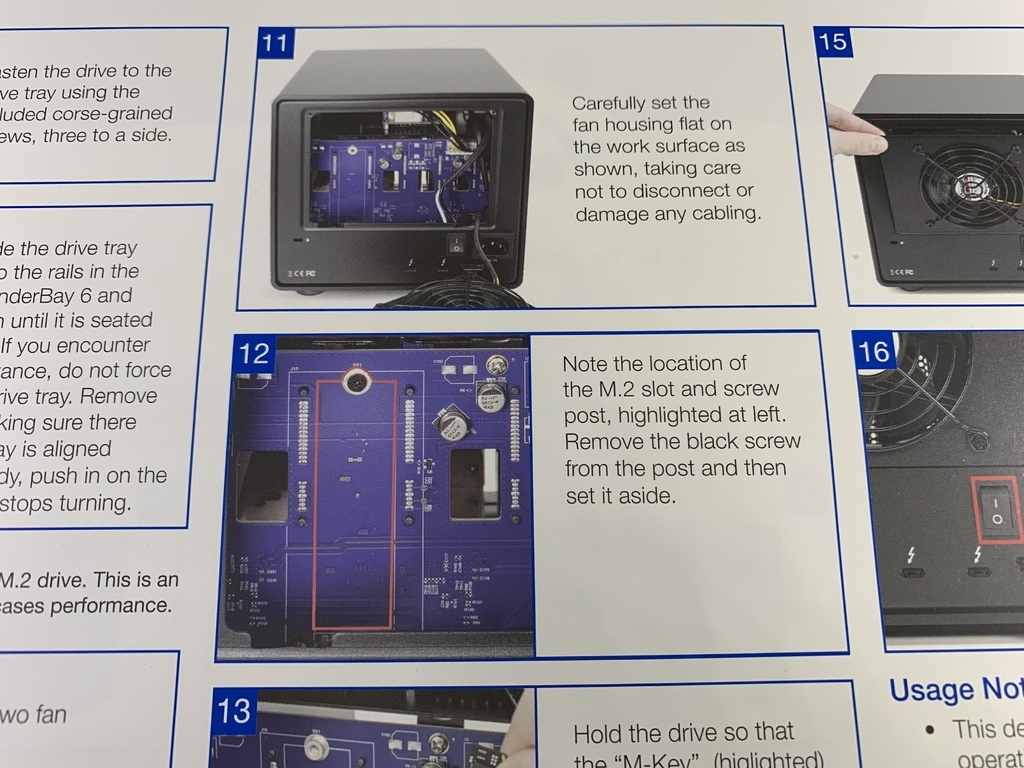

▼這裡有對於安裝額外配置 M.2 NVMe SSD 的說明，不過就算不安裝這條 M.2 SSD，其他硬碟還是可以運作，你可以當作是增加了一個更快速的運算或拷貝空間，
▼雖然要拆開風扇稍顯麻煩，但反正這條 M.2 裝進去之後也不太會常常插拔，本文後面會有更清晰的實際照片，
▼內部上層是配件盒，

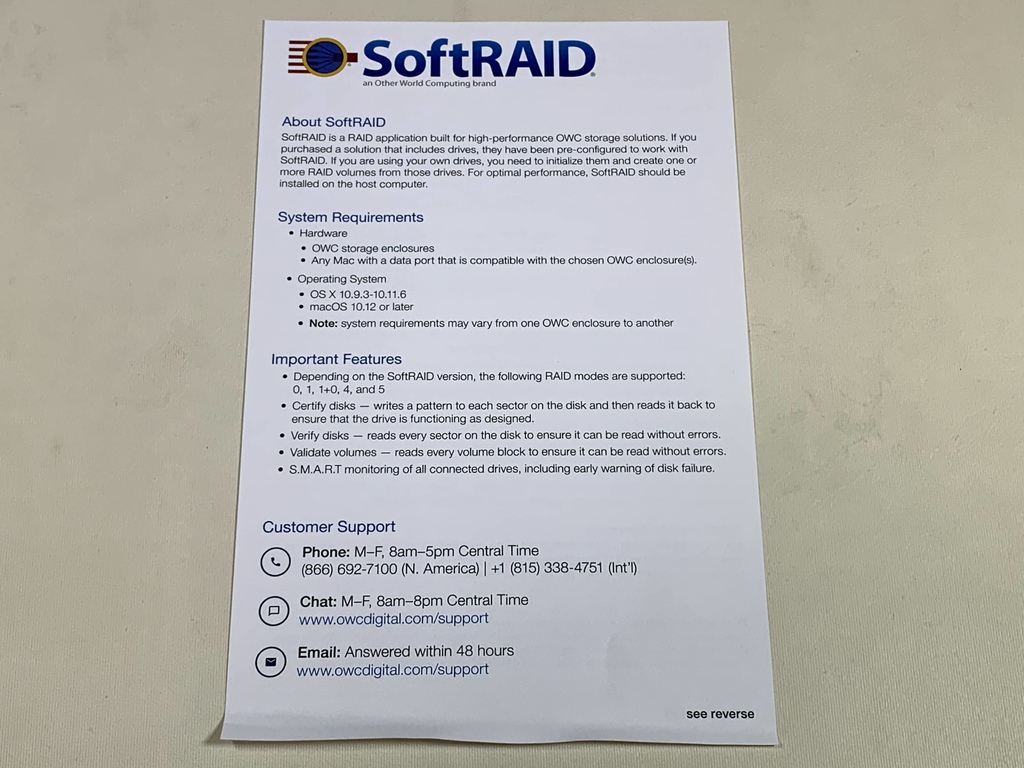

▼裡面還有一張 SoftRAID 的解說圖紙，這個軟體目前只對應 MAC，但強大的地方就在於它可以支援多種磁碟陣列格式，包括 RAID 0, 1, 1+0, 4, 及 5，
重要的特色如果想更了解的話就請移至小弟寫的另一篇專文，

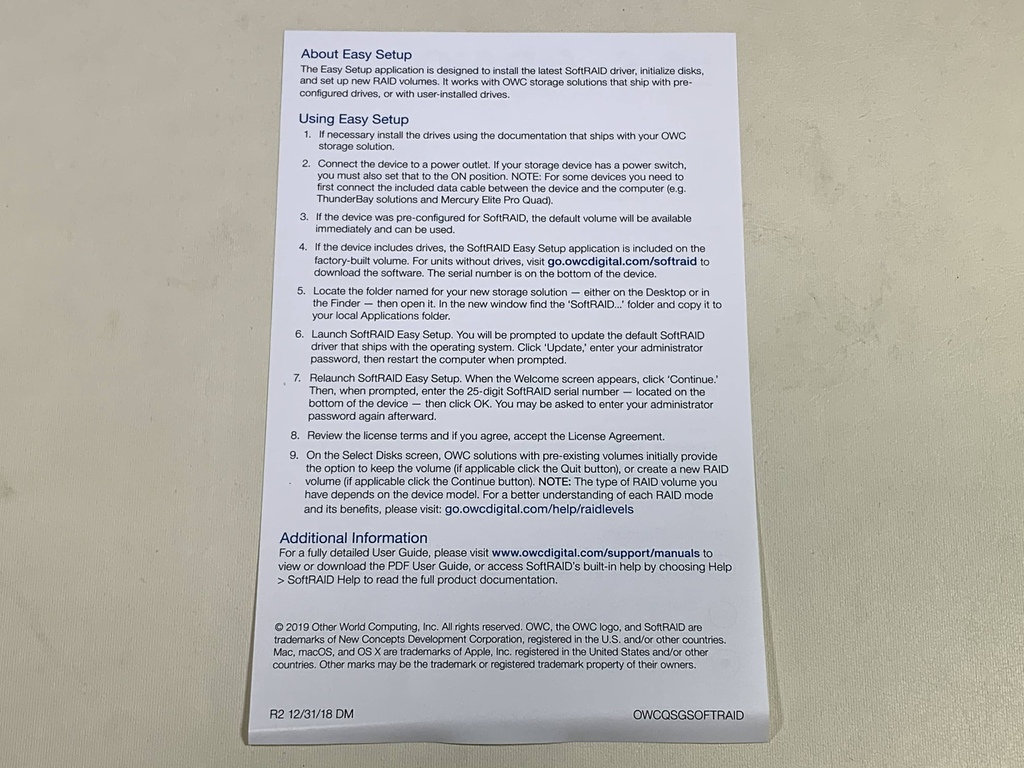

▼SoftRAID 詳細的安裝步驟如下，稍微可惜都是英文，

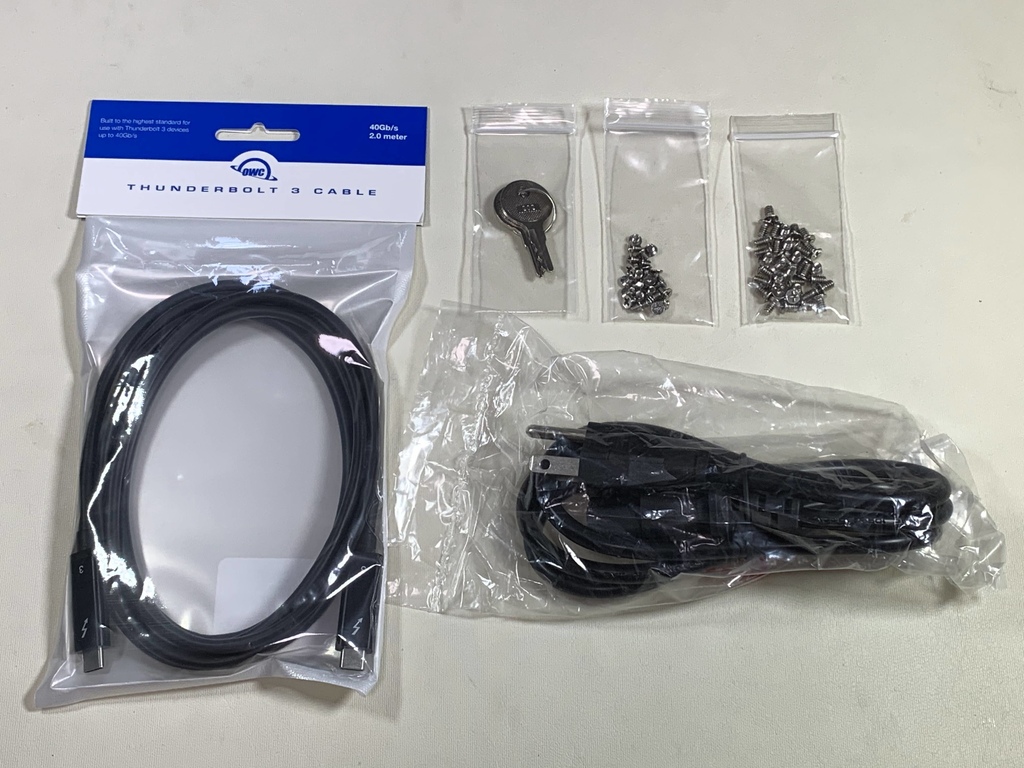

▼盒裝內的所有配件，包括兩公尺長的 Thunderbolt 3 線材一條、鑰匙兩把、固定硬碟的螺絲、電源線等等。

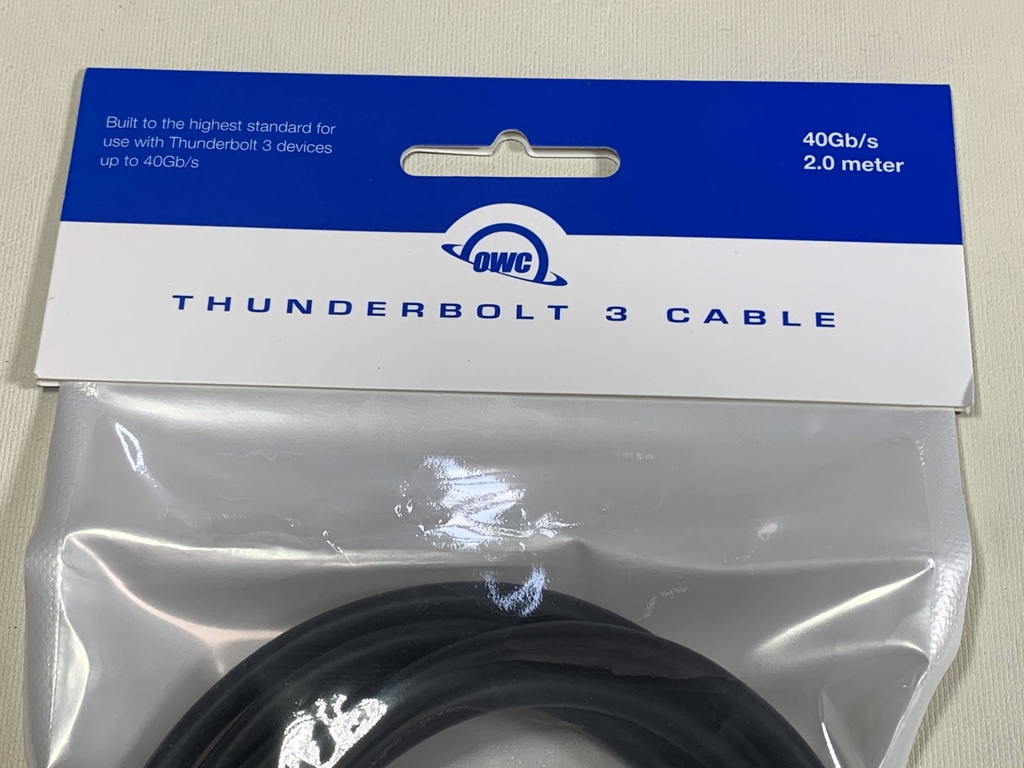

▼內附傳輸速度高達 40Gb/s 的 Thunderbolt 3 線材，長度為兩公尺，

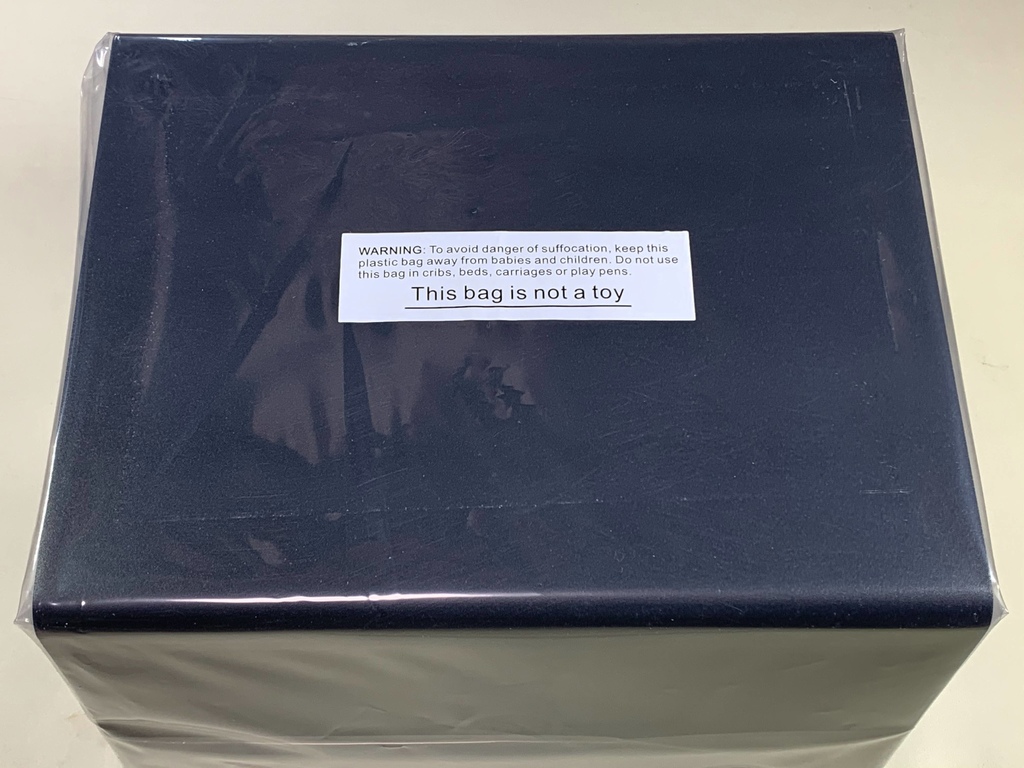

▼配件盒的下層就是本體了，本體外層有個塑膠袋，因為這個塑膠袋是比較有韌性跟強度的，所以要避免被孩童拿去玩耍，有可能會造成窒息的警告標語，

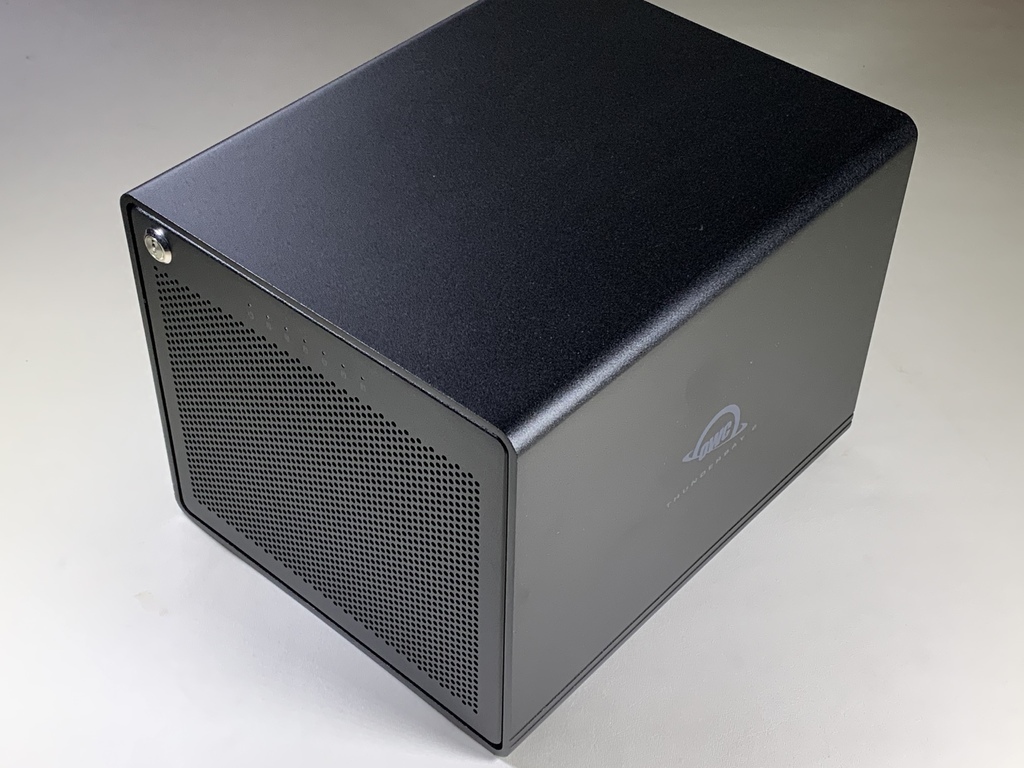

▼整體的外觀設計算是中規中矩、簡單俐落，堅固的鋁製外殼，邊角圓滑，

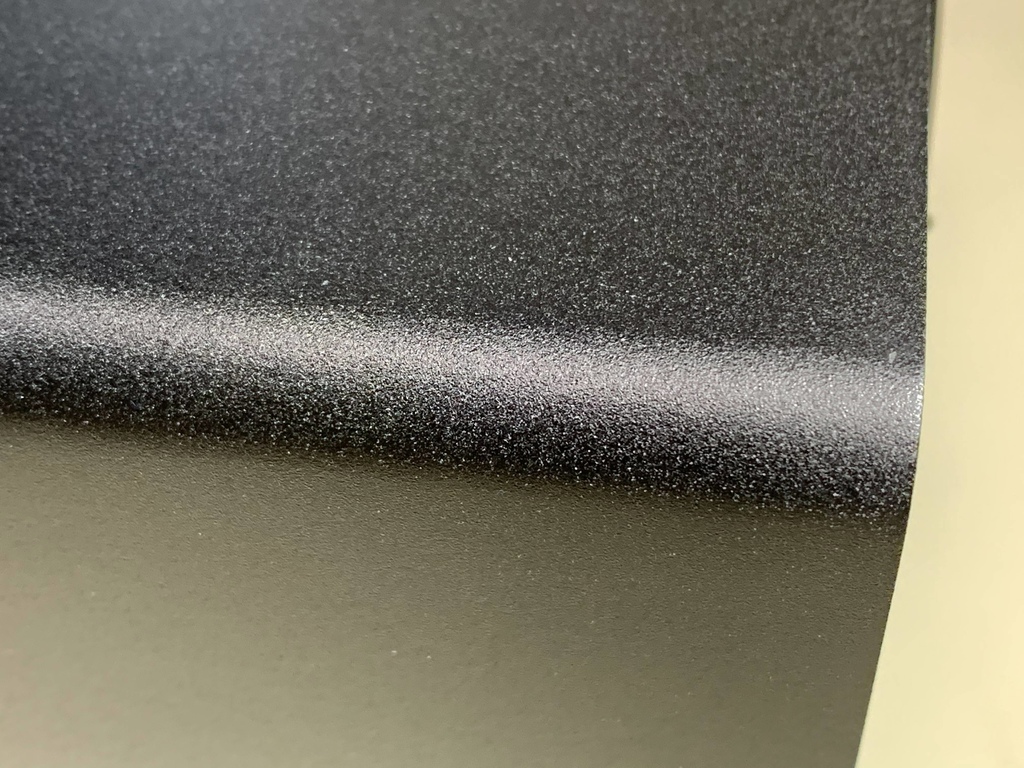

▼霧面噴砂的質感還不錯，

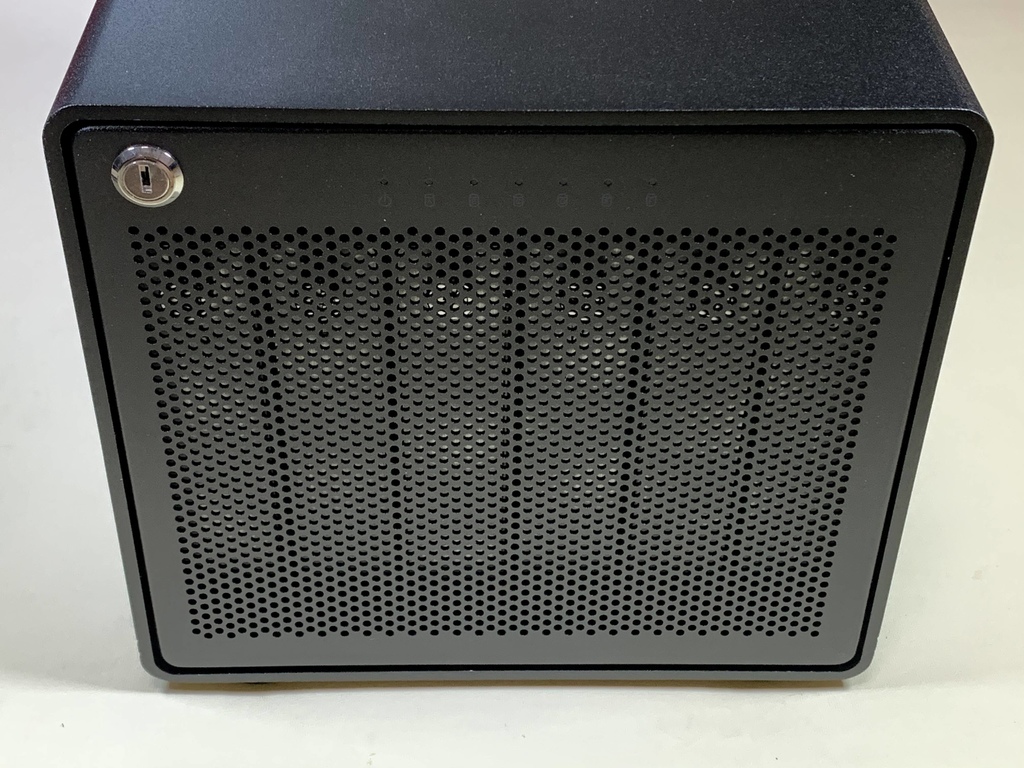

▼正面有一塊前面板，佈滿散熱孔，左上角有鑰匙孔可以上鎖，上面有一排電源與硬碟的運作燈號，

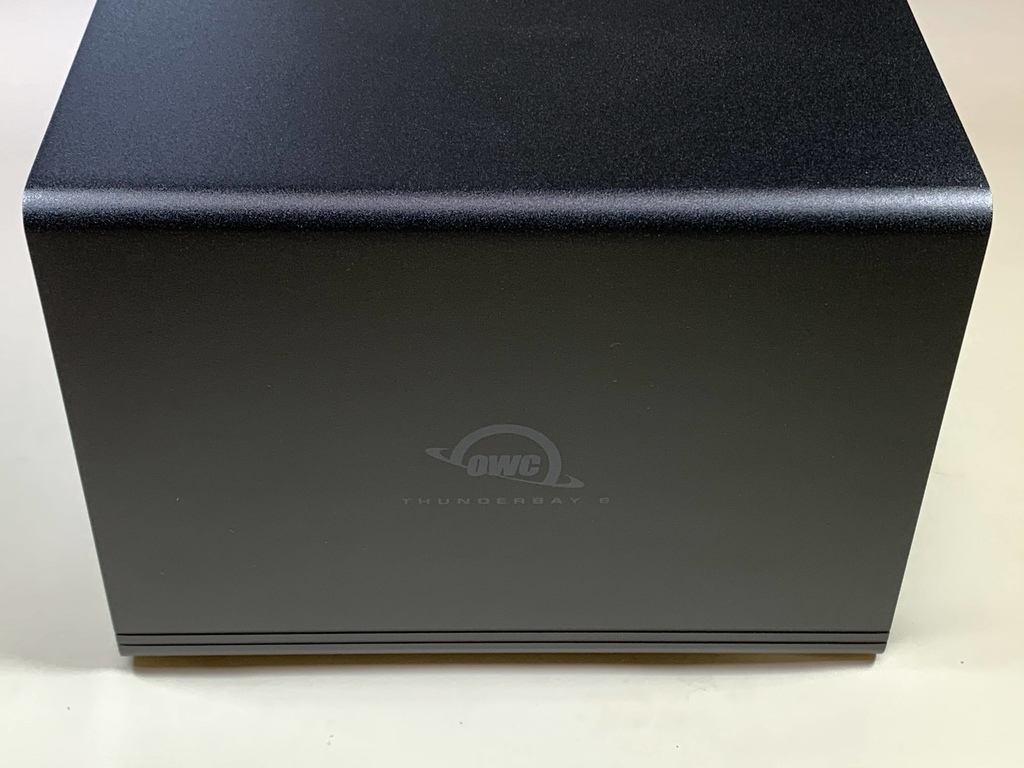

▼側邊是 OWC Logo，
▼背面剛剛在盒裝印刷時已經提過，不再重複，

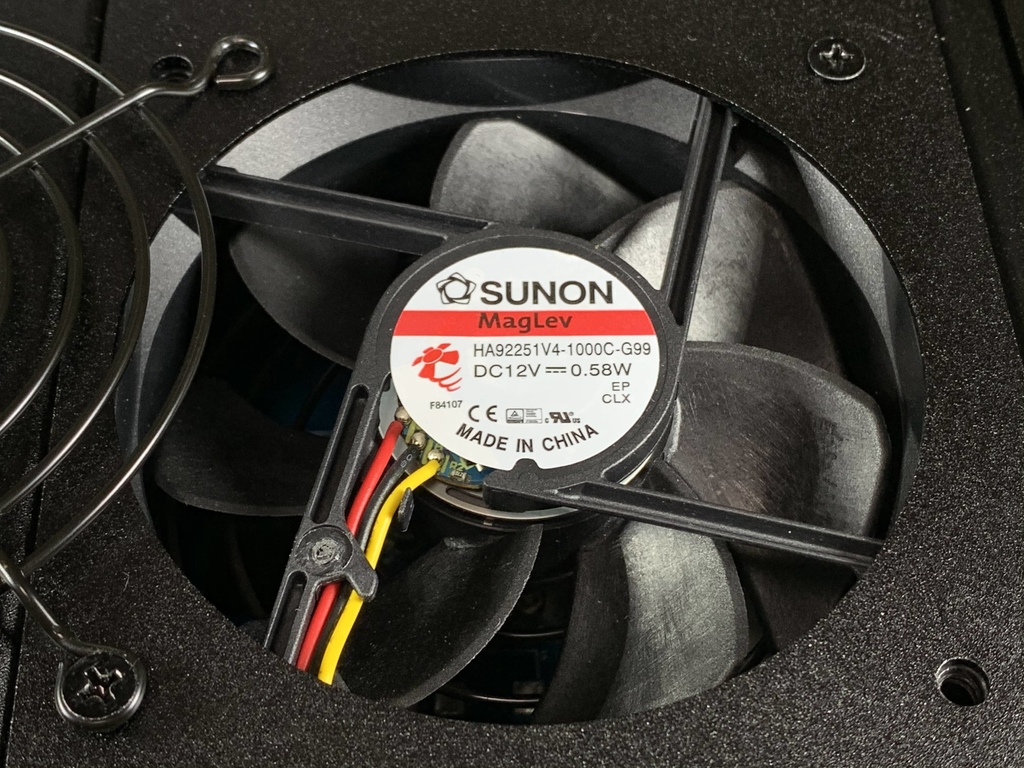

▼使用 SUNON ( 建準電機 ) 的磁懸浮 (MagLev) 風扇，能讓風扇噪音降到最低，

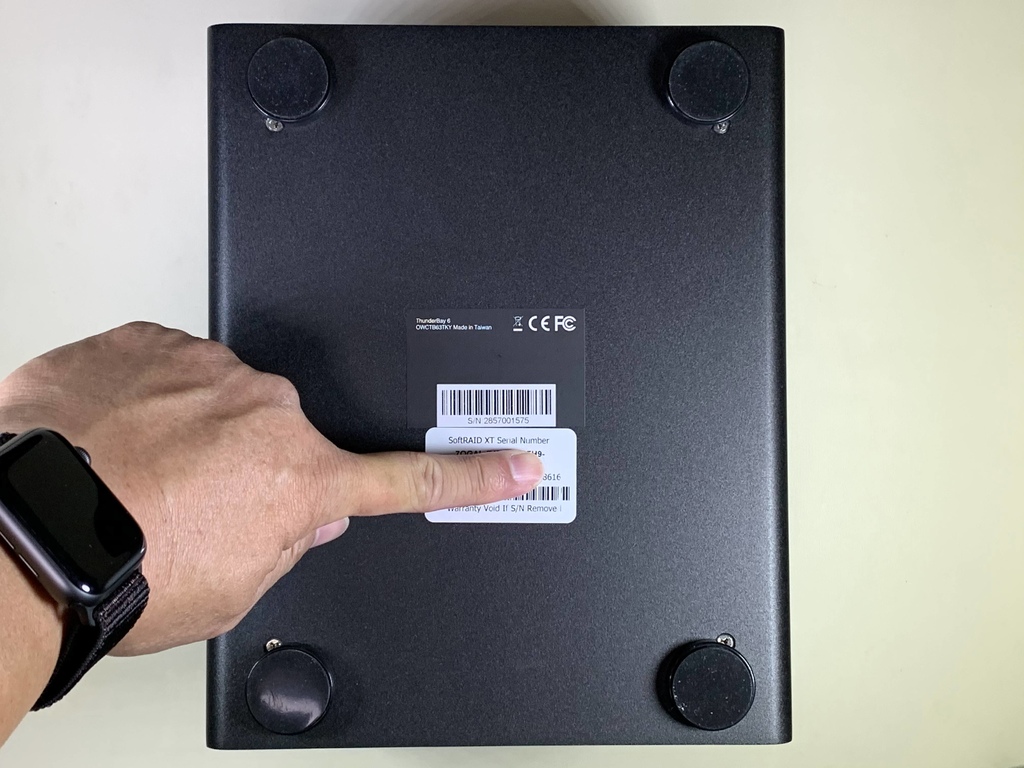

▼底部附上了 SoftRAID XT 版的安裝序號，四個角落有厚實的橡膠防滑墊，螺絲也藏在底部，
有關 SoftRAID 版本的差異，請參考以下：
- SoftRAID Lite & SoftRAID Lite XT ( Raid 0 / 1 )
- SoftRAID & SoftRAID XT ( Raid 0 / 1 / 4 / 5 / 1+0 )
Lite 版功能比較陽春，XT 代表是 OWC / AKiTiO 專用的版本。

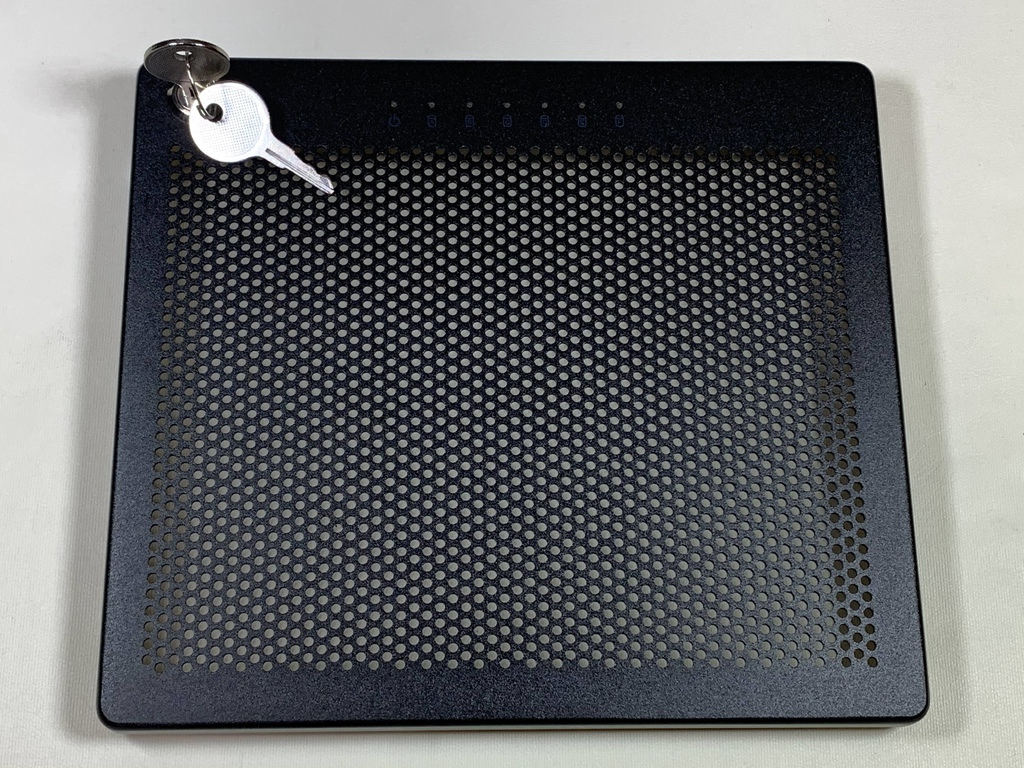

▼拔下前面板，

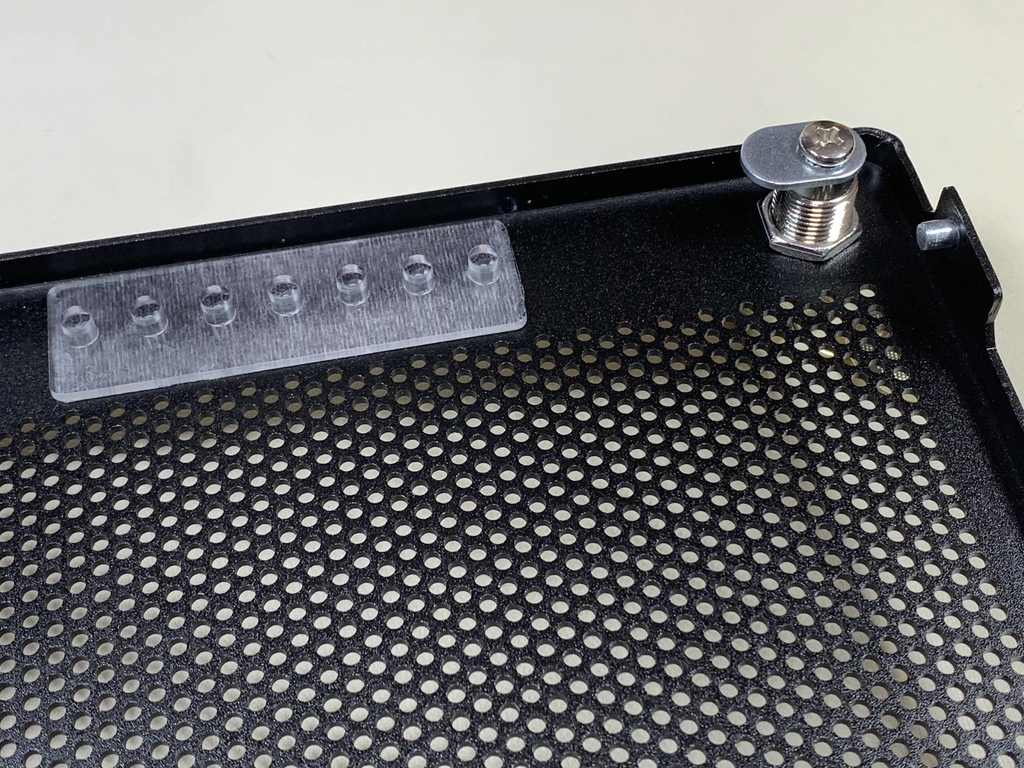

▼背後燈號處有導光柱，
▼內部就是 6 個硬碟托盤的插槽，

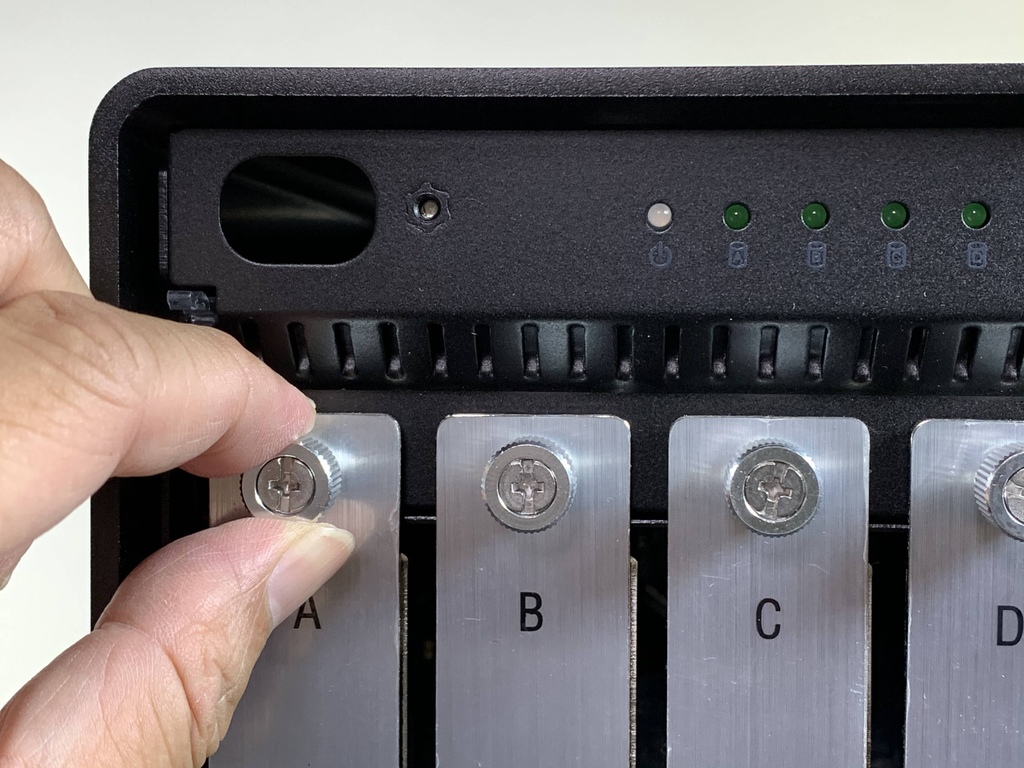

▼硬碟托盤都是以免工具的螺絲固定，而整排燈號最左邊那顆是電源燈號，
▼底部有溝槽可以卡住前面板，

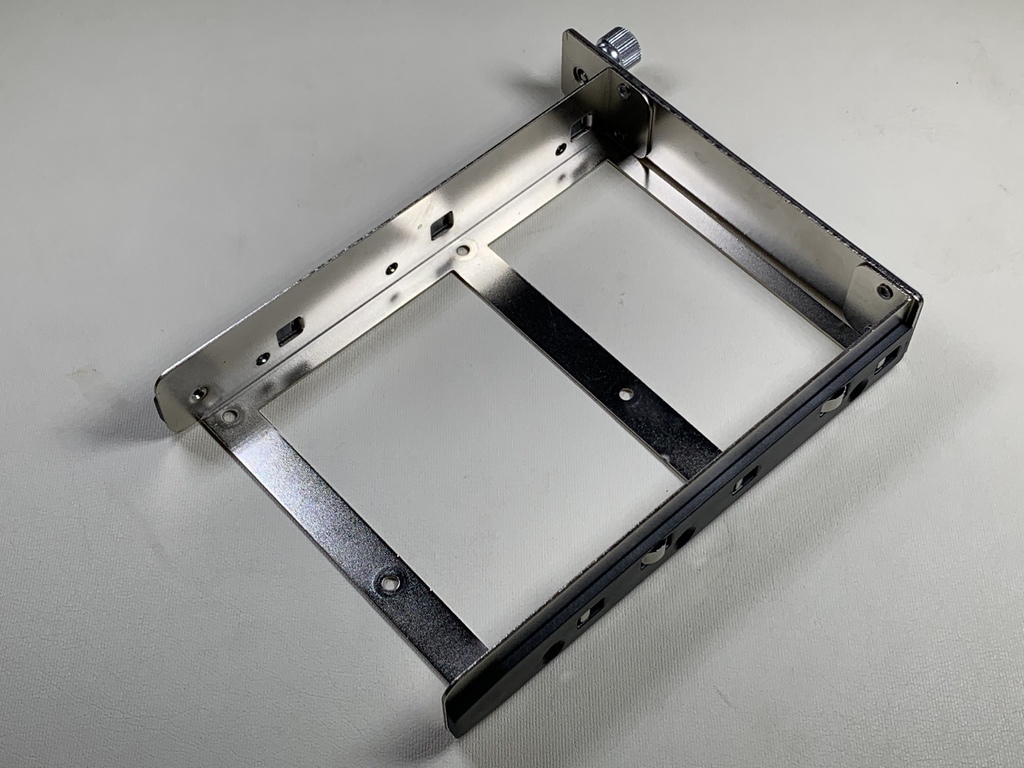

▼硬碟托盤是屬於常見的形式，

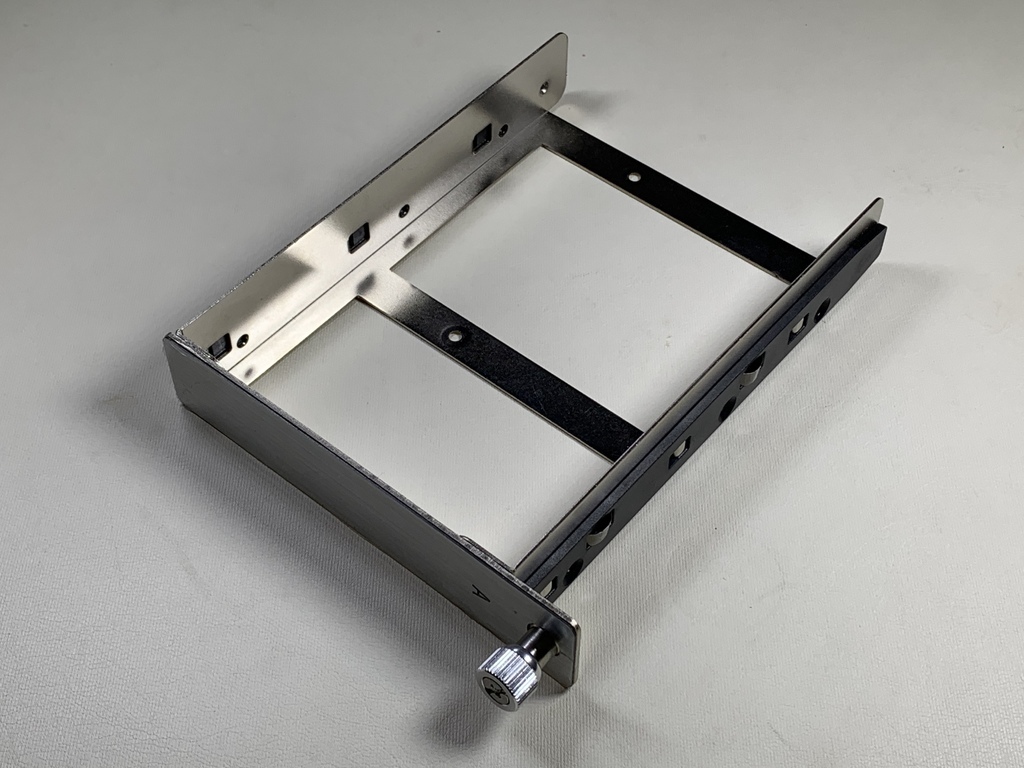

▼中間底部的四顆螺絲設計非常好，因此不需轉接器就可以固定 2.5 吋的 HDD 或 SSD 固態硬碟，

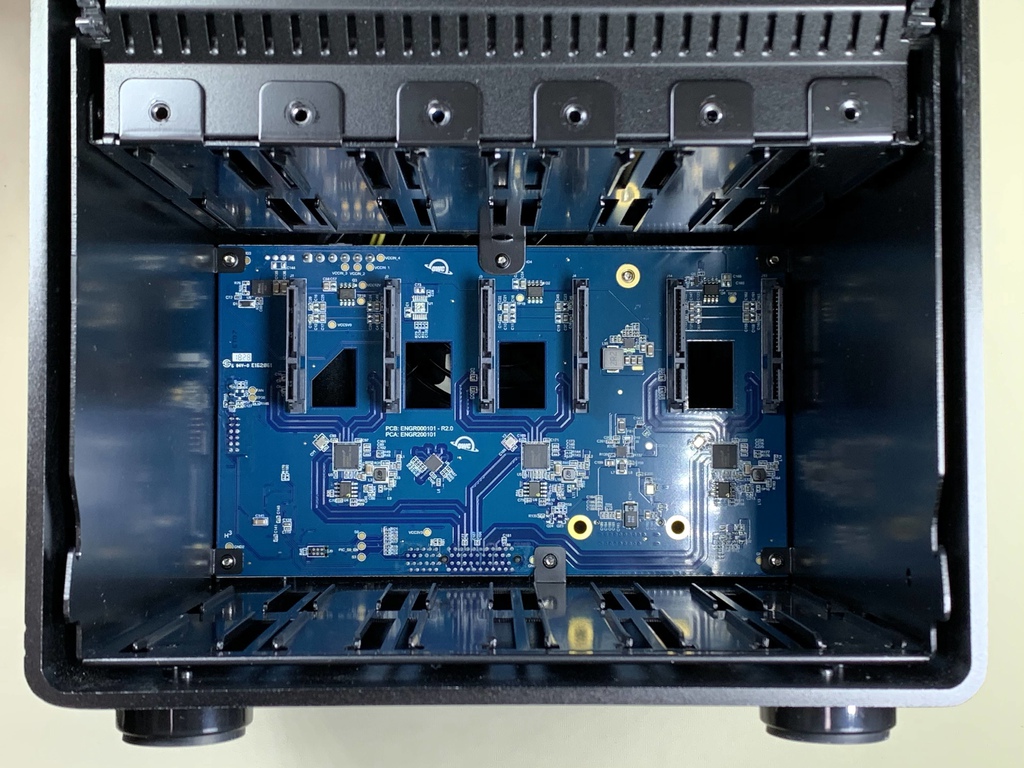

▼抽出托盤之後，內側的電路板上有六組 SATA 插槽，
▼電路板上有三顆主要的控制晶片，都是 ASMedia (祥碩科技) 的 ASM1062，這顆是他們第二代的 SATA 控制晶片，

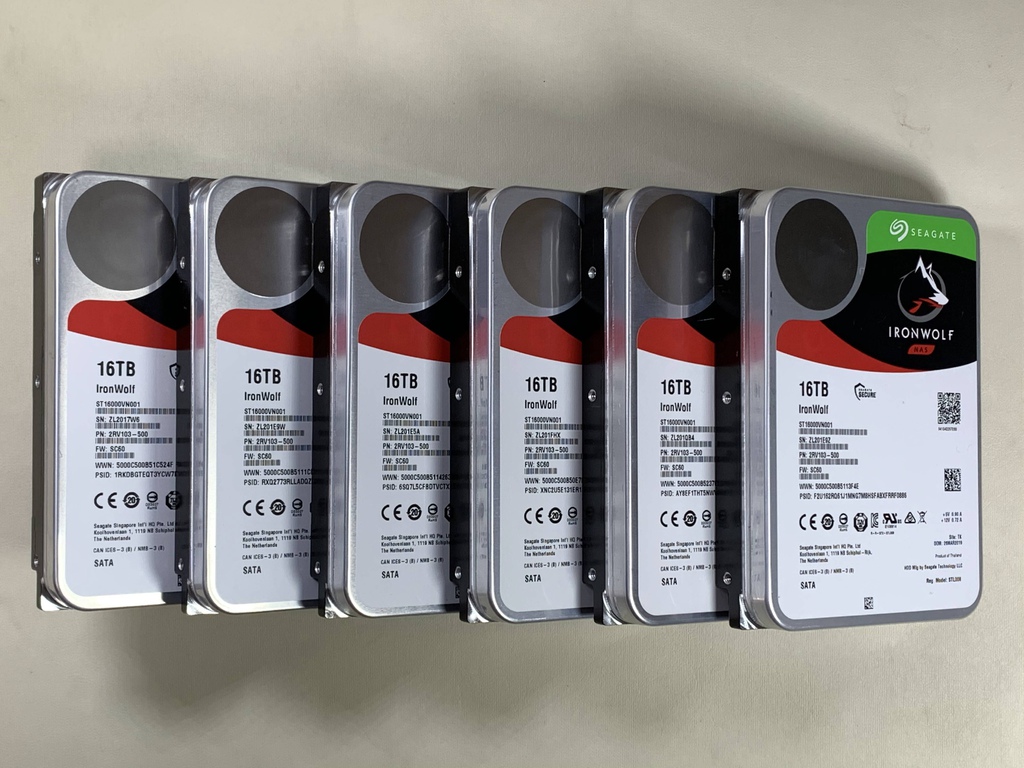

▼這次承蒙 Seagate (希捷) 出借目前業界最大容量的 16TB 硬碟六顆，總容量 96TB，目前市價一顆大約 18000 元台幣，這裡整排就大約十萬元了～～

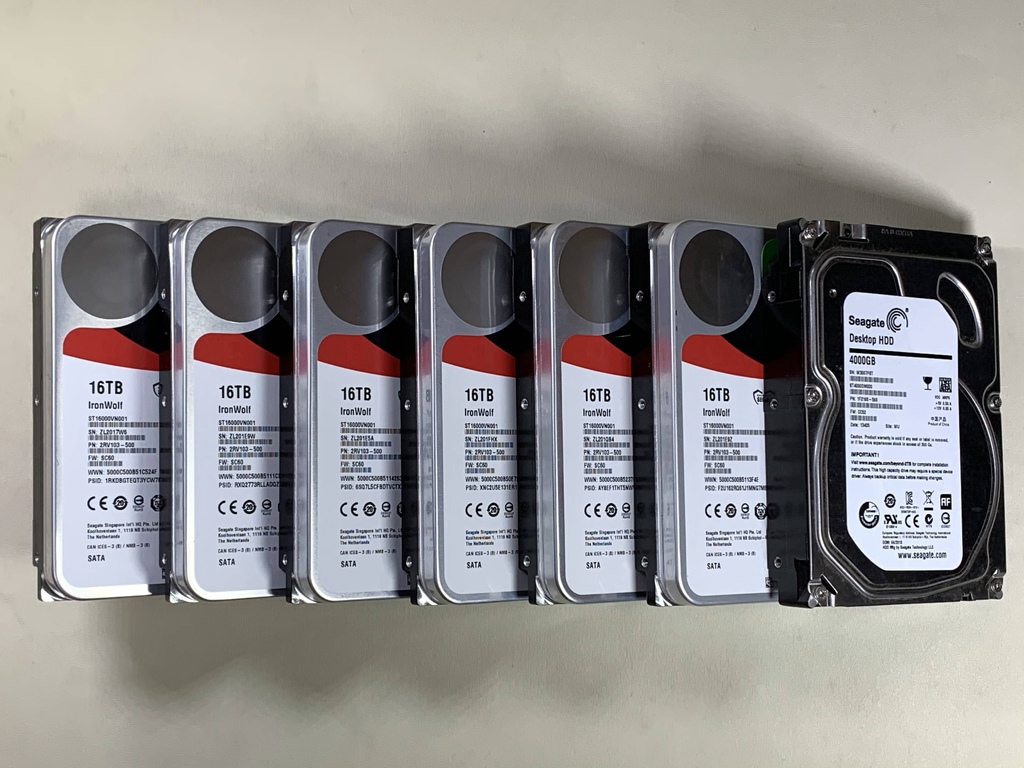

▼再補一顆 4TB 就 100TB 了，哈哈 (開個玩笑！)

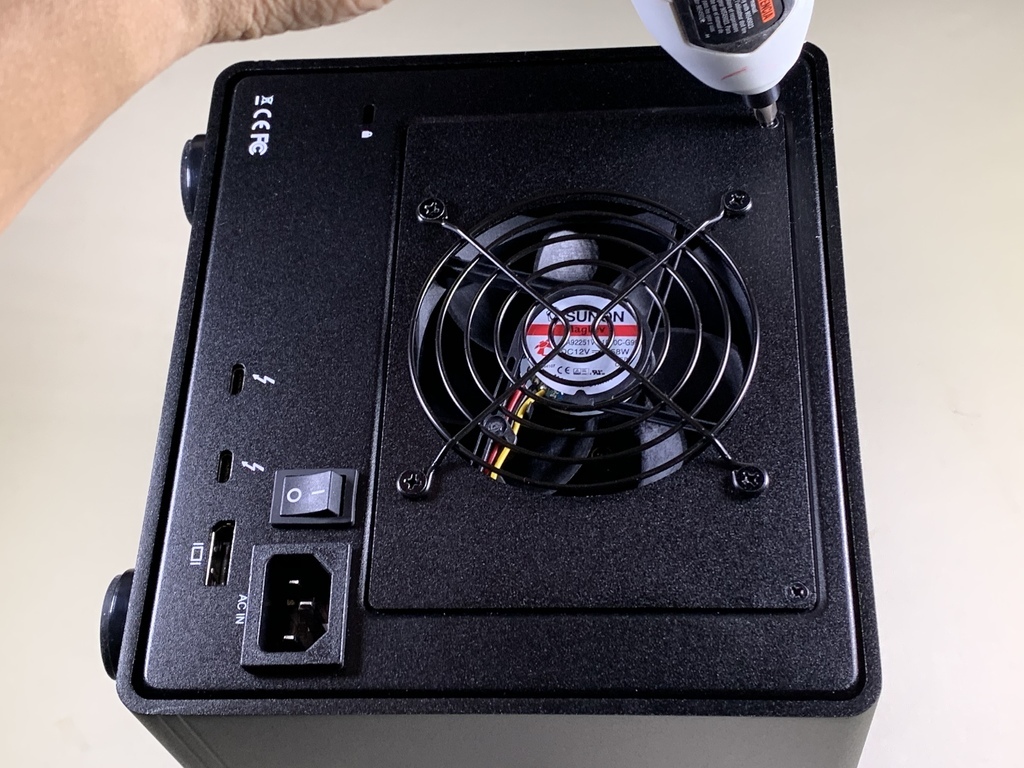

▼額外的 M.2 SSD 插槽位置前面已經提過，我們把風扇處的兩顆螺絲拆下來後移開風扇，

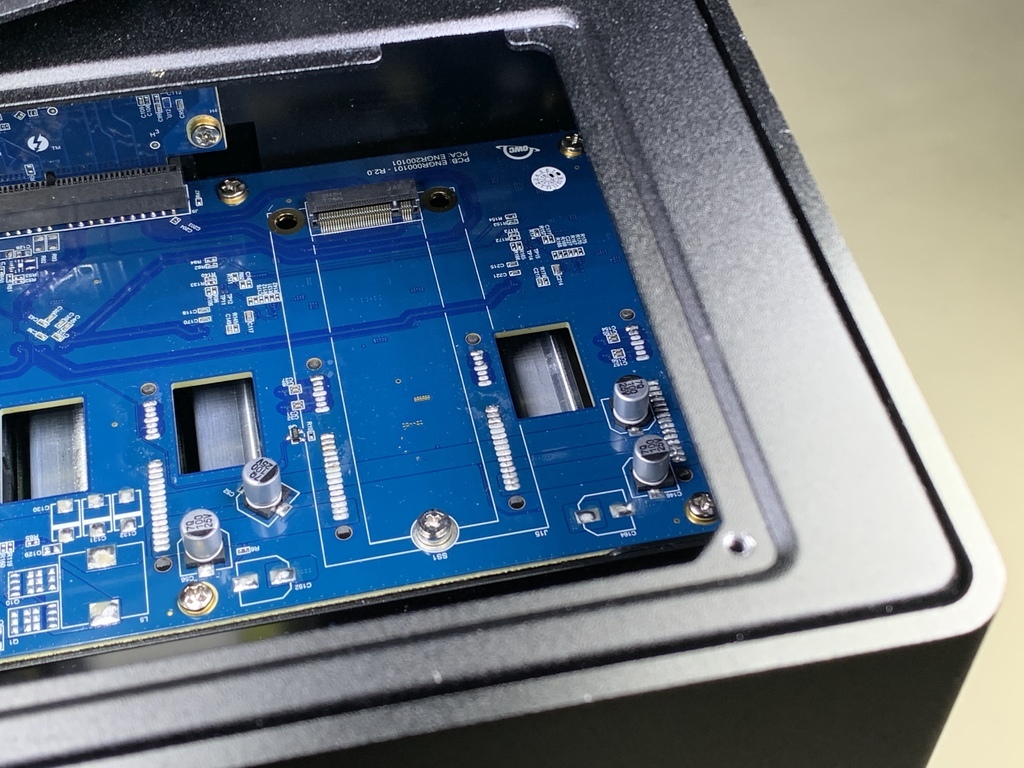

▼原來插槽躲在剛剛那張電路板的背面，它只對應 M key，2280 (寬 22mm，長 80mm) 規格的 M.2 NVMe SSD，
▼按照針腳方向鎖上，

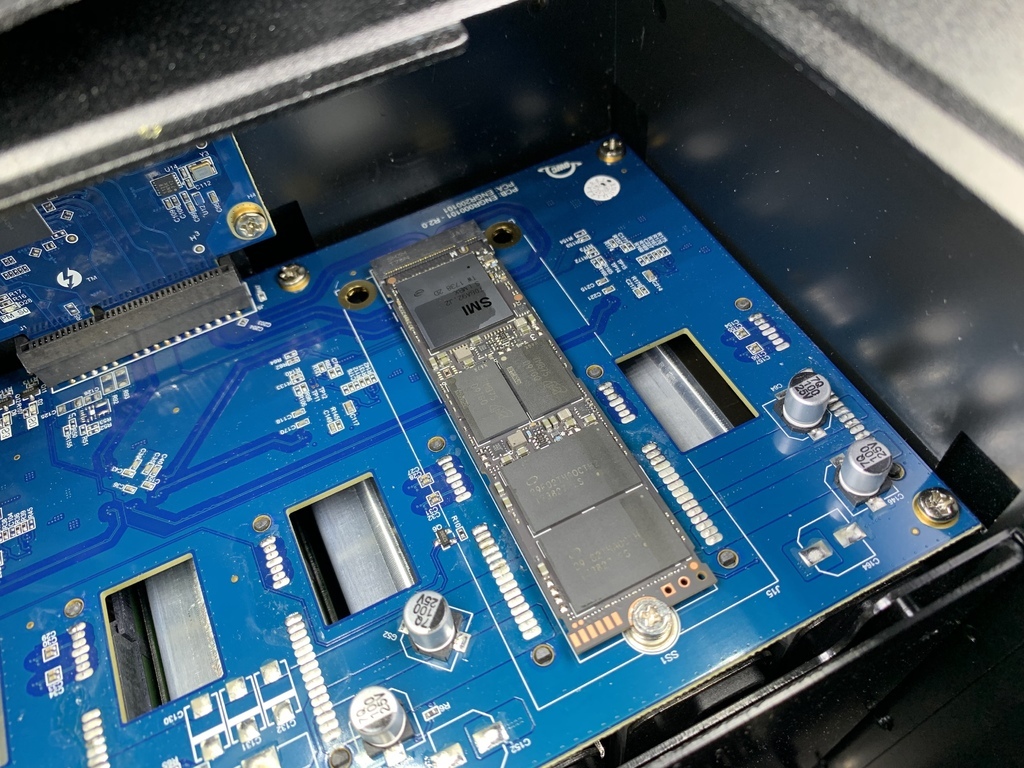

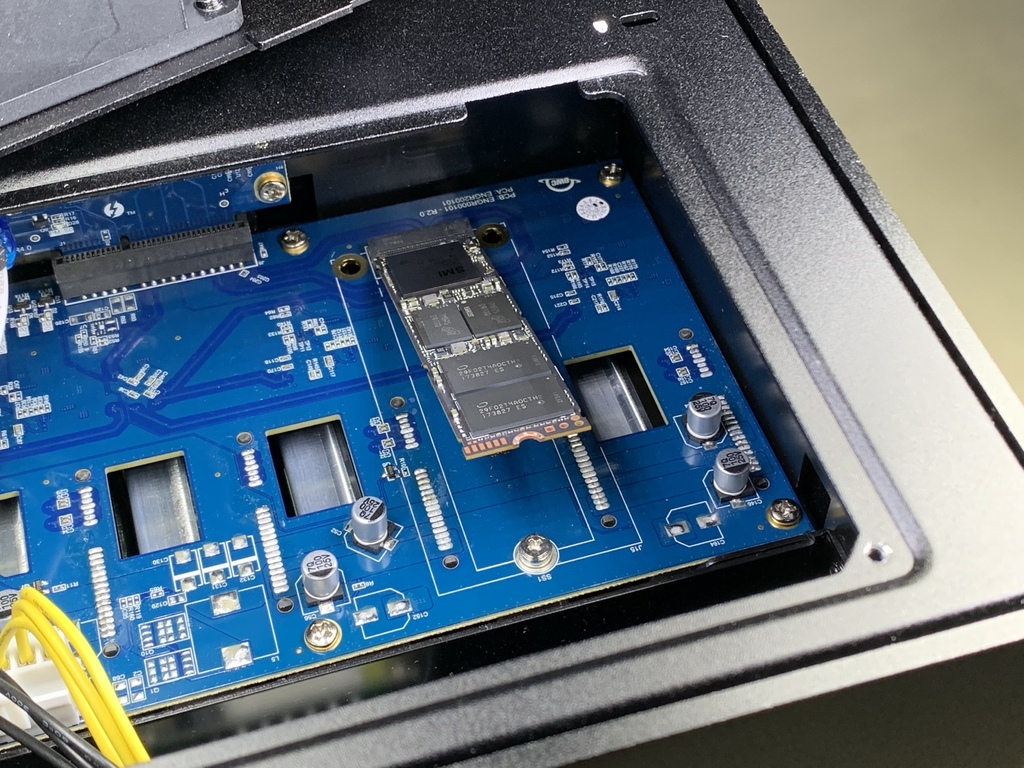

▼SSD 已經固定好了。左上角有另外一片電路板，這就是 TB3 的控制板。

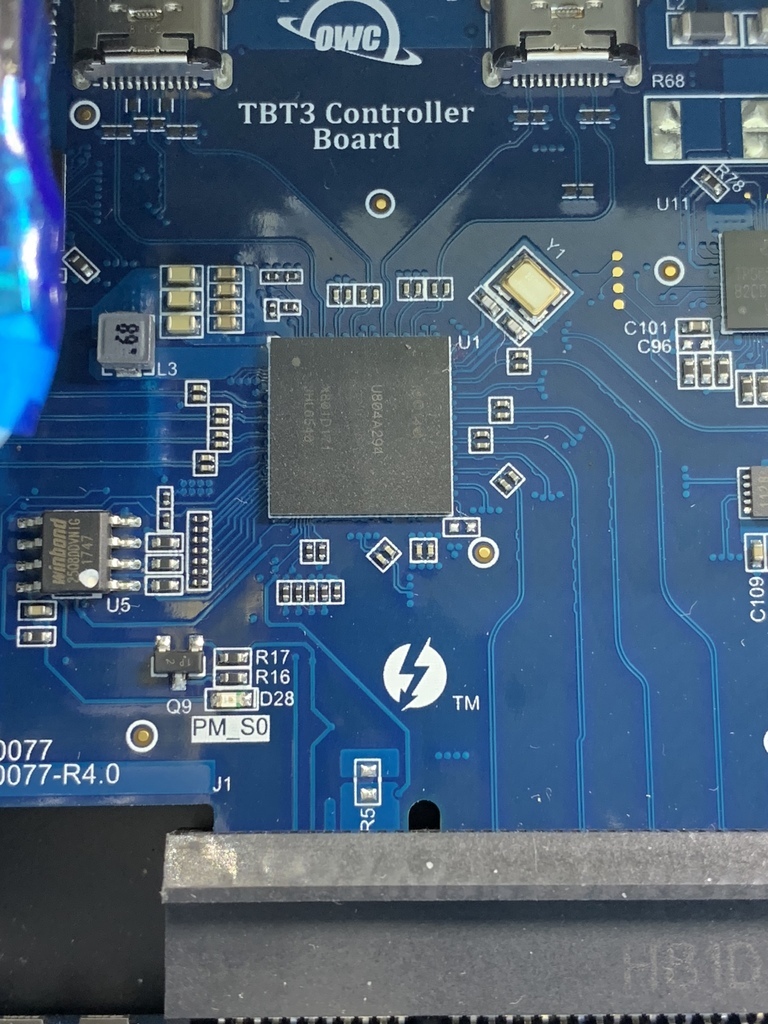

▼TB3 控制板使用的是 Intel JHL6540 Thunderbolt™ 3 Controller 這顆晶片，
▼畫面下方是做在內部的電源供應單元 (這樣就沒有大大的一顆變壓器)，

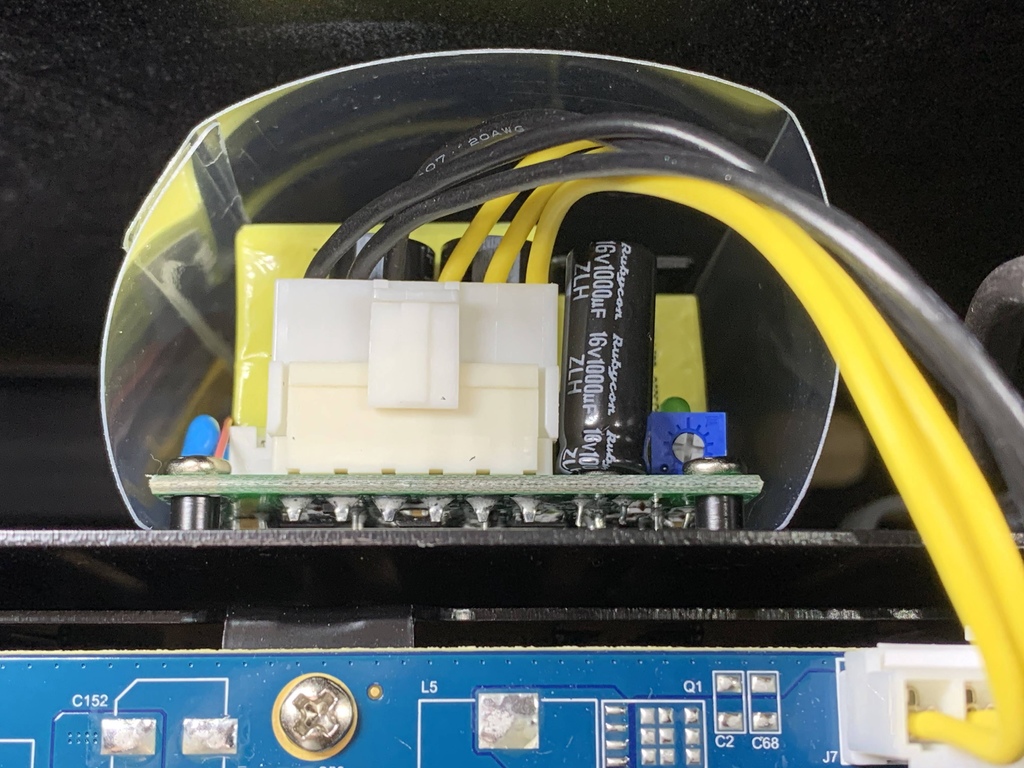

▼電源供應單元為了絕緣，覆蓋了塑料殼，可以看到線圈與電容，
測試：

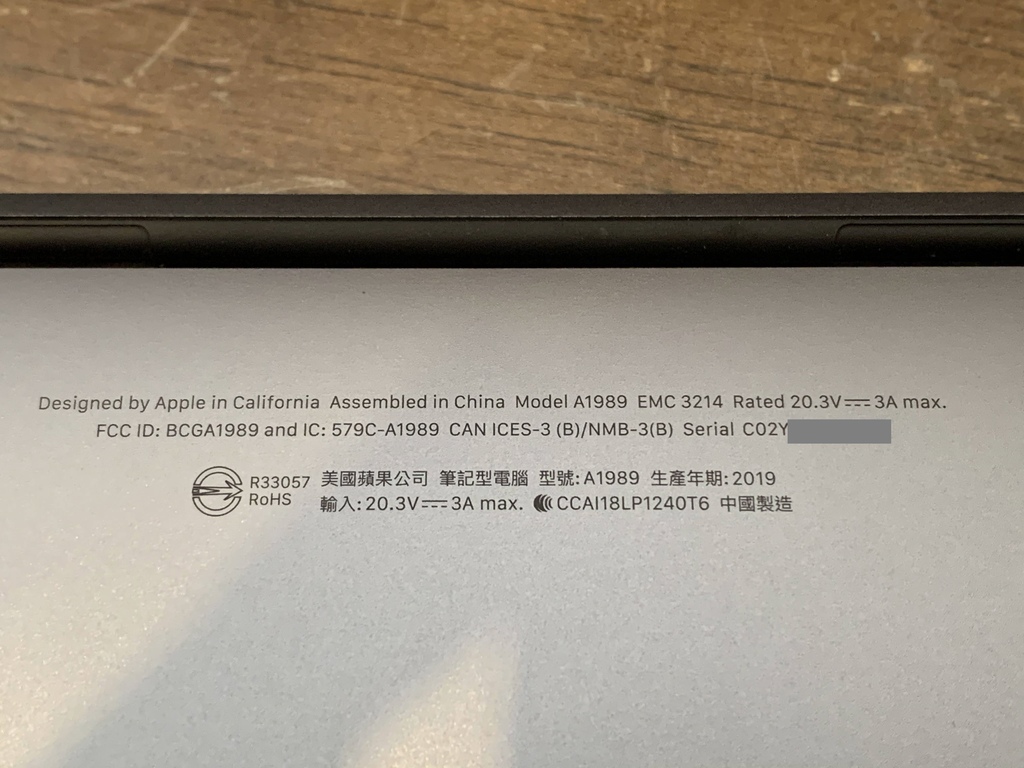

▼測試設備很簡單，就是一台 MacBook Pro 2019，Model A1989，台灣公司貨，

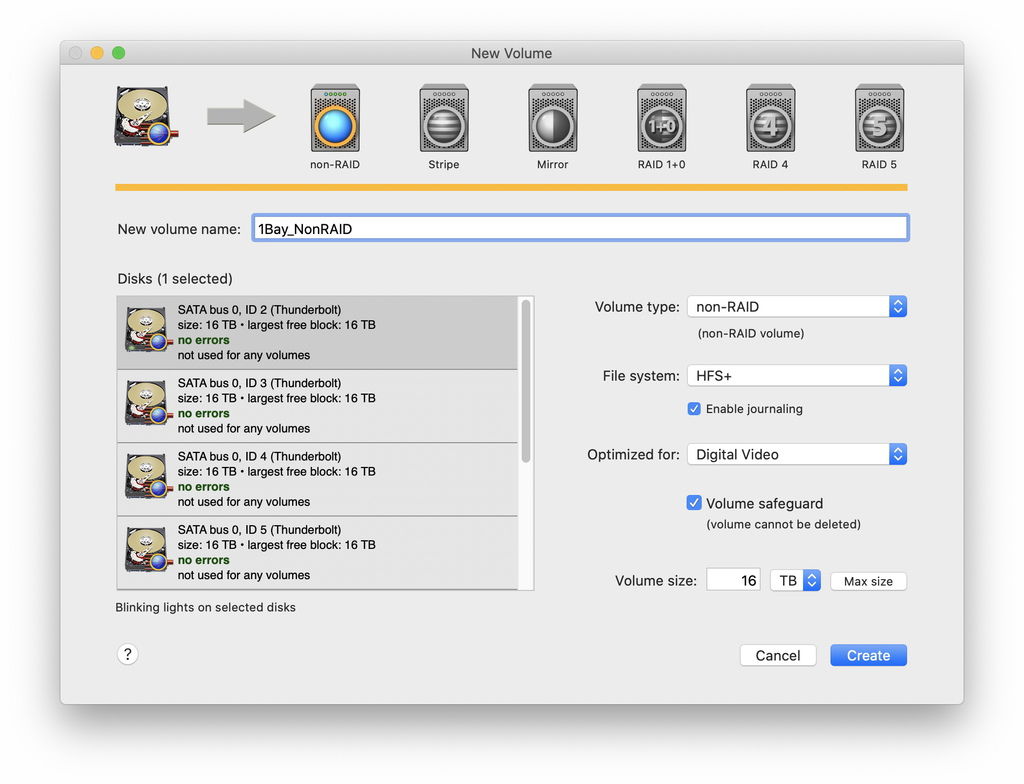

▼一開始先測試 Seagate 16TB 單顆的效能，未做 RAID，

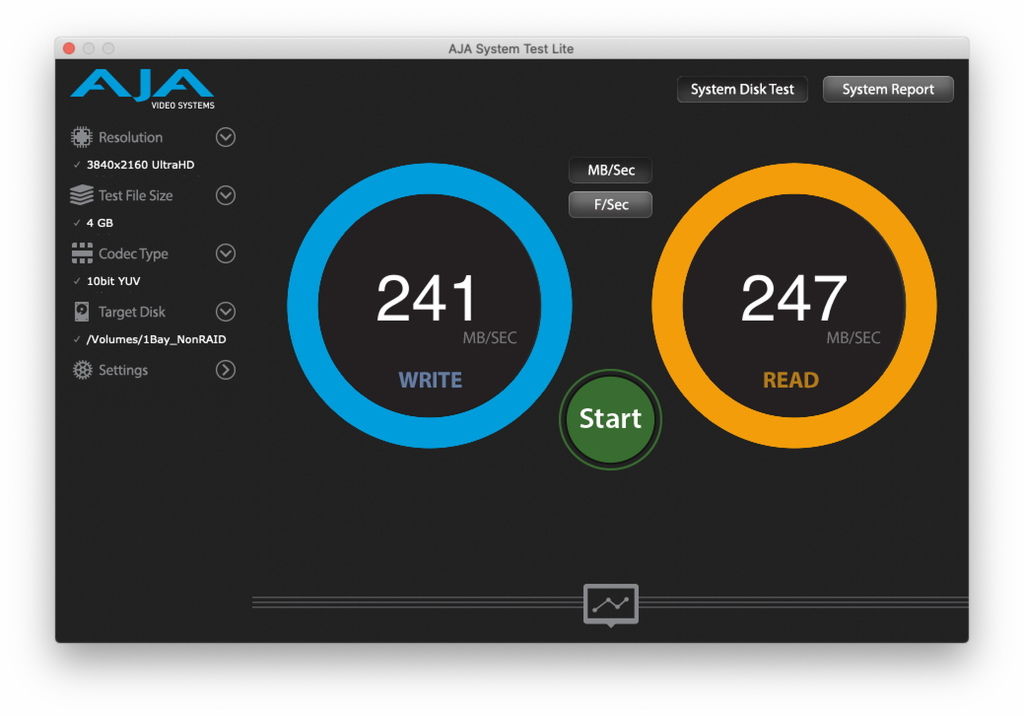

▼以 AJA System Test 測試，讀寫蠻平均的大約都在 240 MB/s 左右，

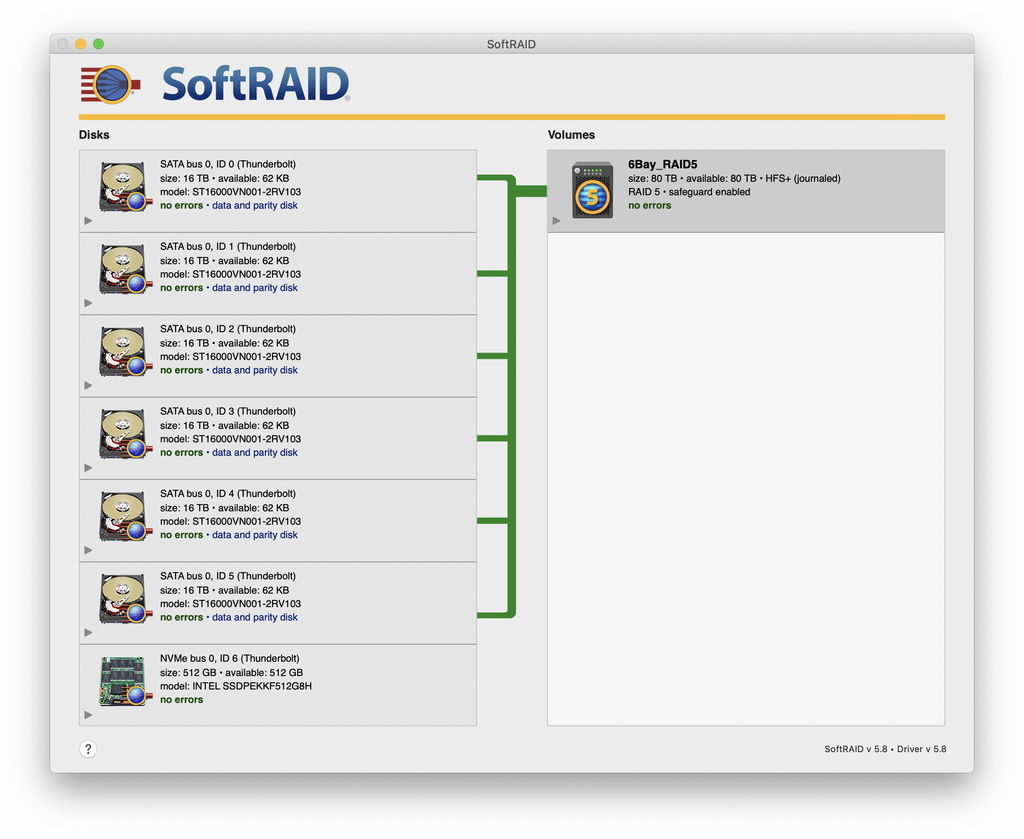

▼關於做磁碟陣列，因為有 6 Bay 可以發揮，舉凡RAID 0, 1, 0+1, 4, 5 等都可以支援，我們先用六顆 16TB 做個大家最常用的 RAID5 看看，RAID5 會少一顆容量，所以是 80TB，
▼6Bay RAID5，讀取可以達到 712MB/s，寫入可以達到 924 MB/s 左右，

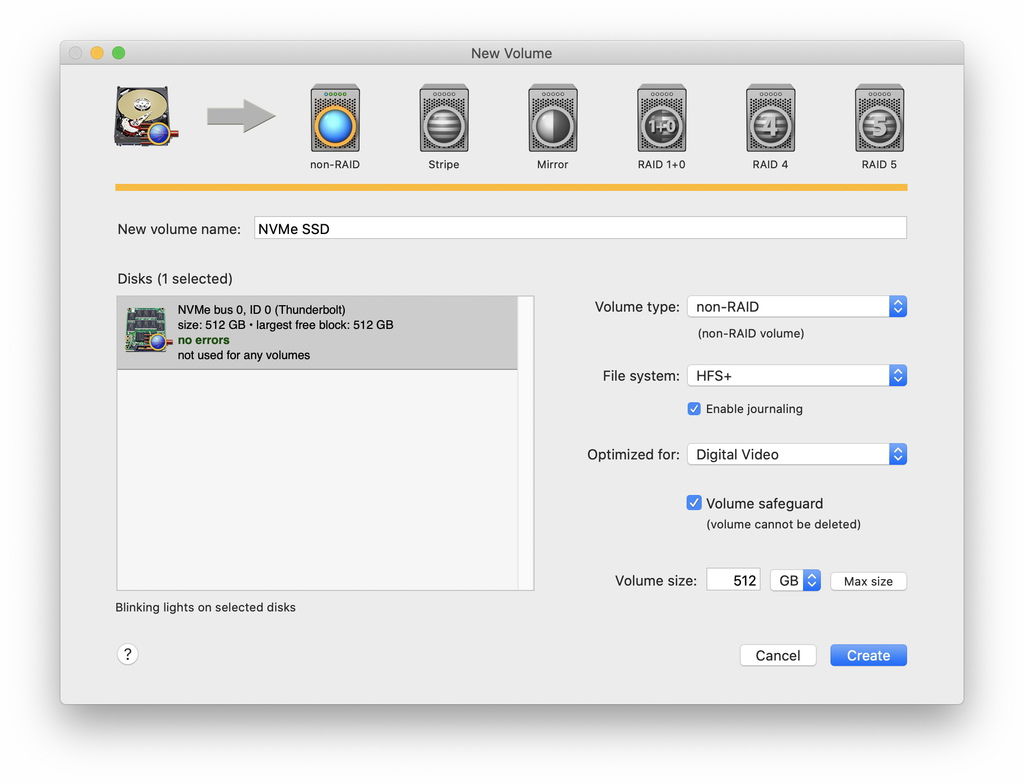

▼單條 SSD 的部分，這條 M.2 NVMe SSD 是 Intel 760p，速度在官網上應該是寫入 1625 MB/s，讀取 3230 MB/s，來看看這裡會測到多少？

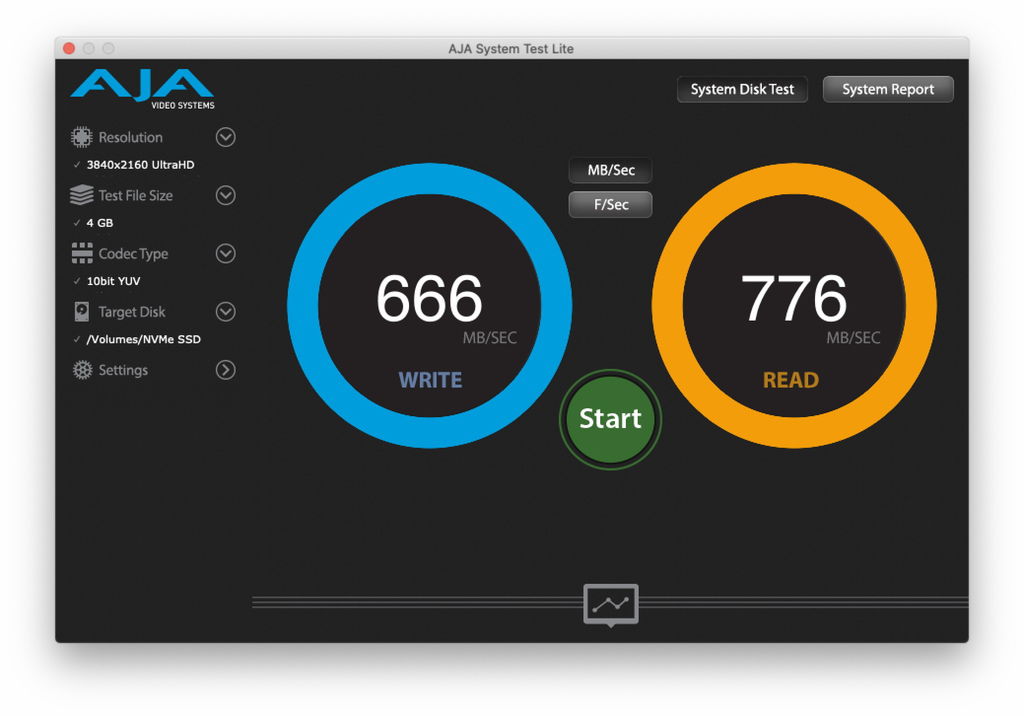

▼結果寫入只有 666 MB/s，讀取只有 776 MB/s，原因是受限於 TB3 的頻寬，這條 SSD 只分配到 PCIe x 1 的速度，大約就是 800 MB/s，

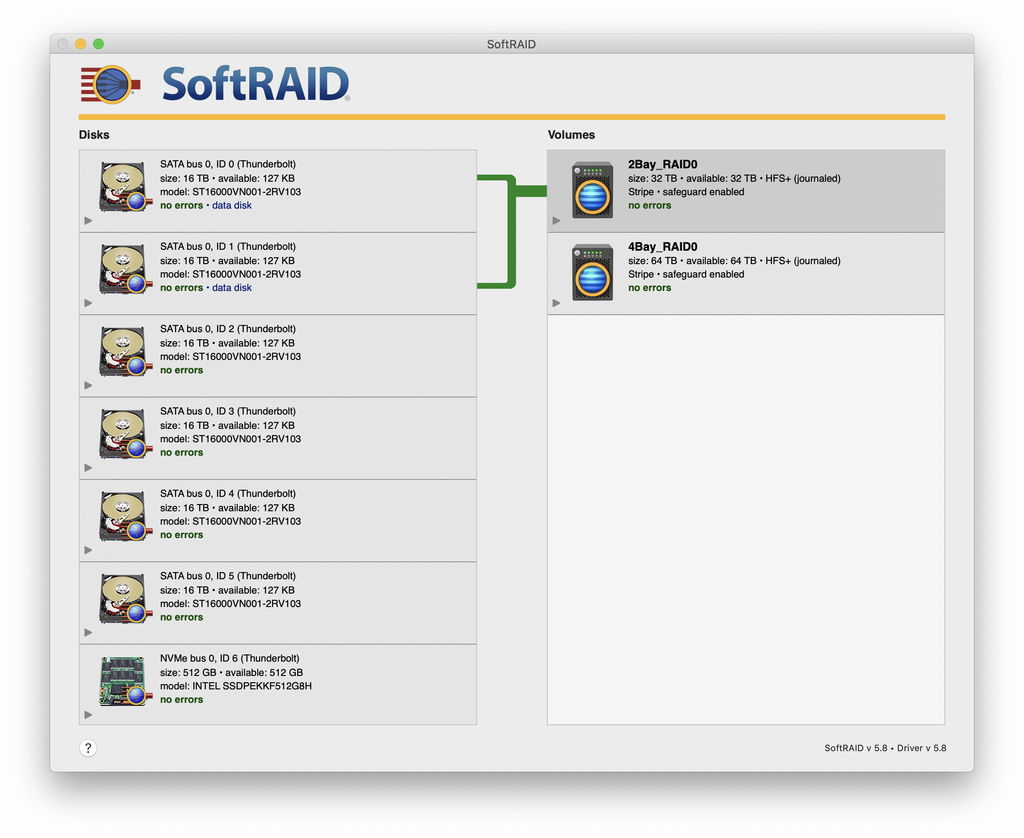

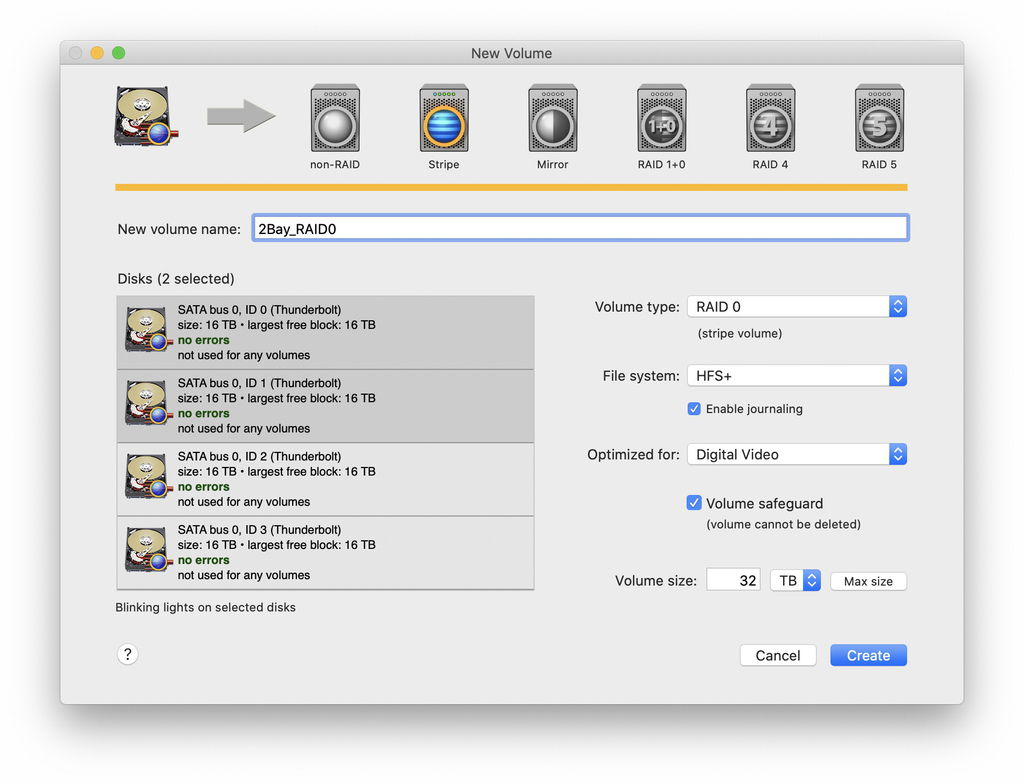

▼再來有一個情境，假設你的硬碟容量大小不同，也可以都接上去各別使用，例如你想把其中兩顆做 RAID0，
(備註：比較多人使用的情境是建立兩組 RAID5 (3Bay + 3Bay) 分別使用，降低硬碟毀損造成資料遺失的機率。)

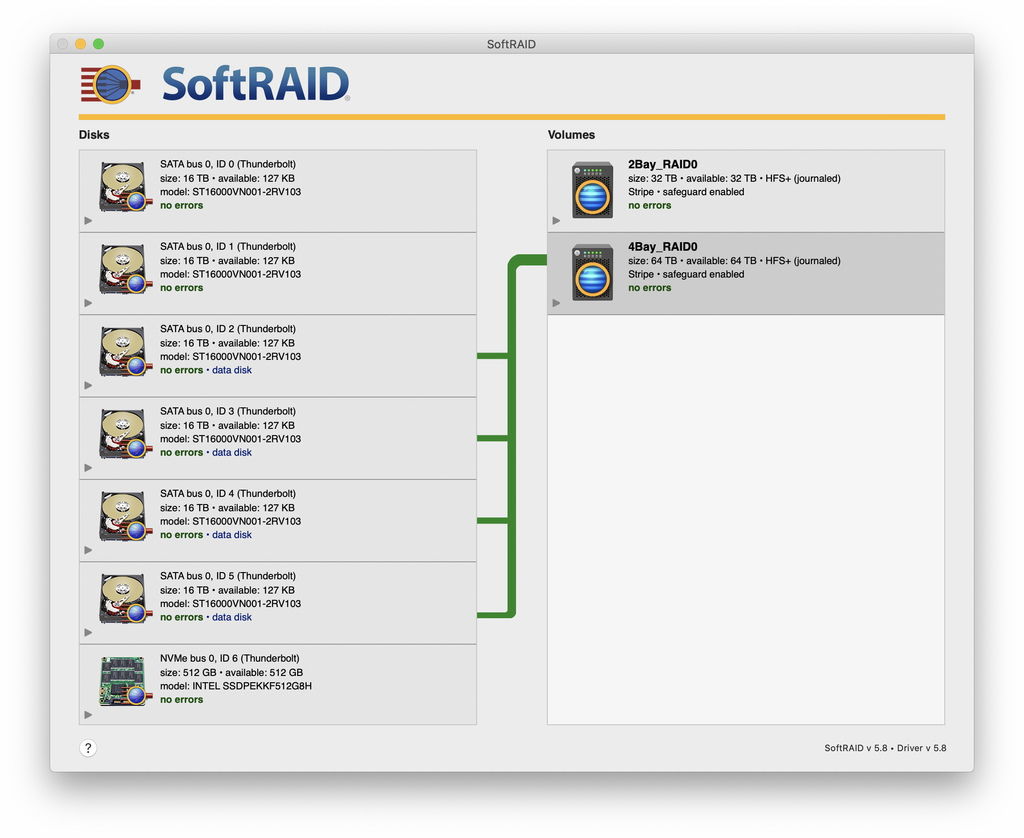

▼另外四顆也做 RAID0，
▼我的意思就是說，你可以任意分配你磁碟陣列的組成方式，這樣真的相當方便，
▼2 Bay 做 RAID0 的狀態，理所當然讀寫比單顆都快，寫入 349 MB/s，讀取 386 MB/s，

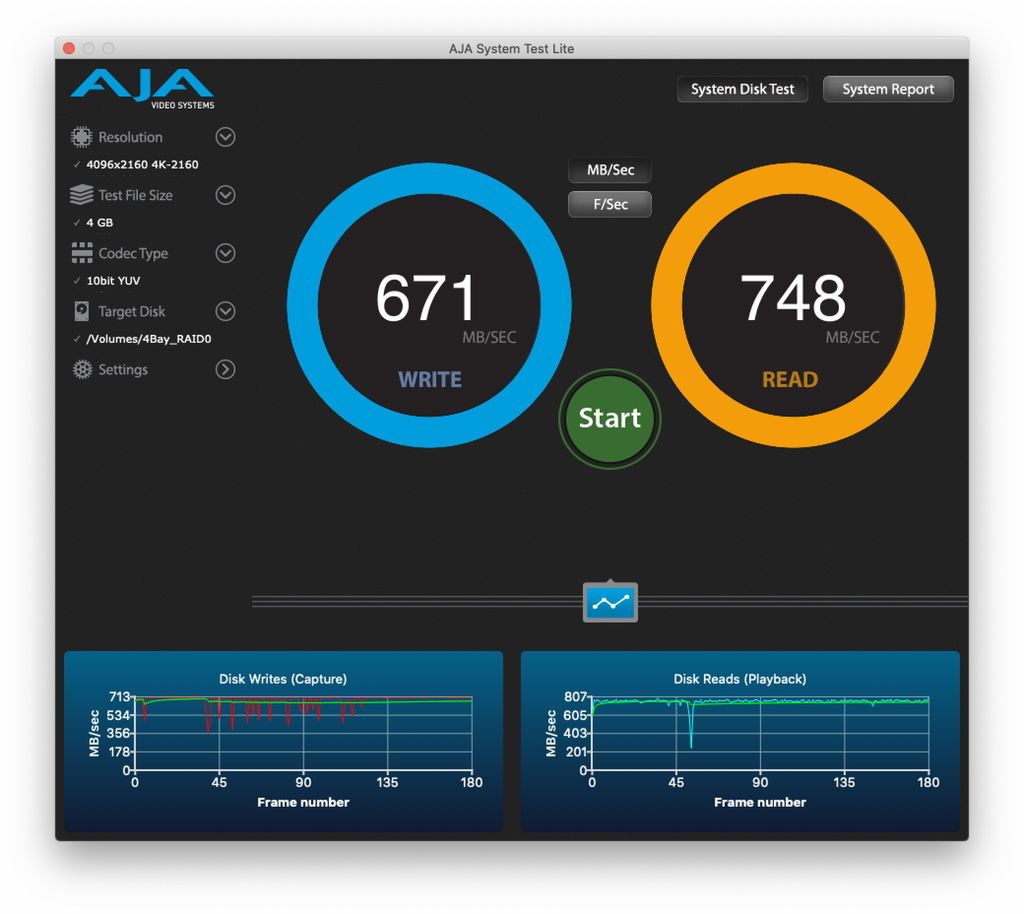

▼另外四顆做 RAID0 的狀態，讀寫勢必更快，寫入 671 MB/s，讀取 748 MB/s，這速度已經快跟剛剛的那條 M.2 SSD 並駕齊驅，
▼最後如果將 6 顆一併做成 RAID0，
▼速度是等倍的增加，寫入達到 979 MB/s，讀取 1099 MB/s，相當不錯，
▼如果把 6 Bay 做成高安全性的 RAID 1+0，又會如何呢？

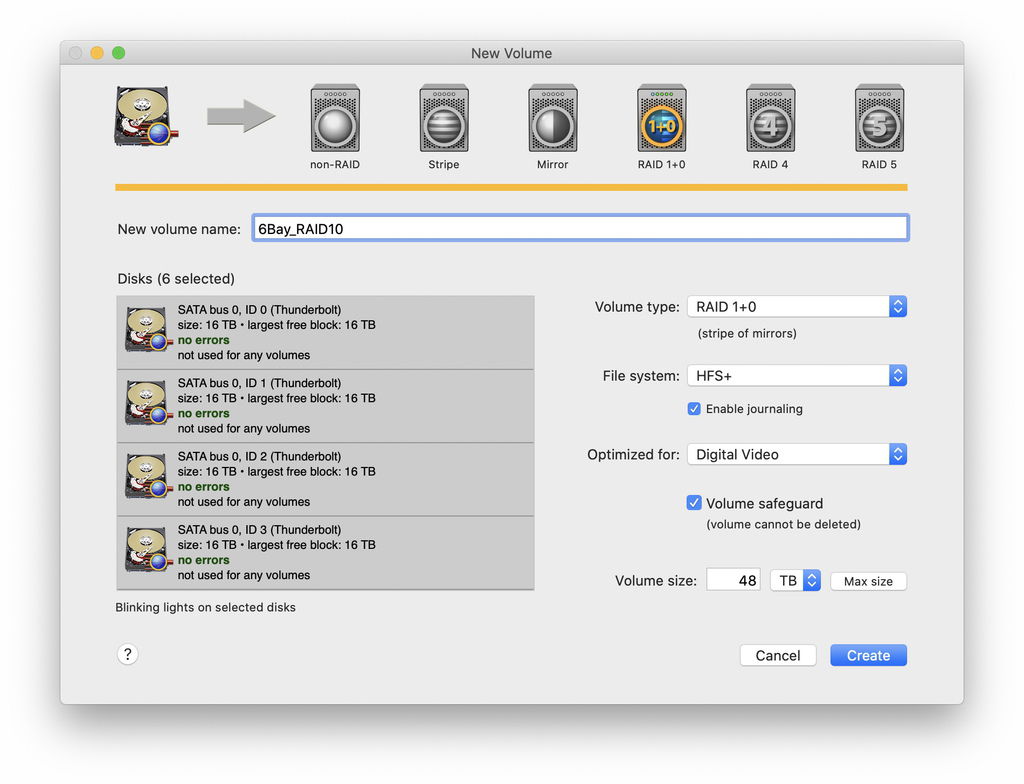

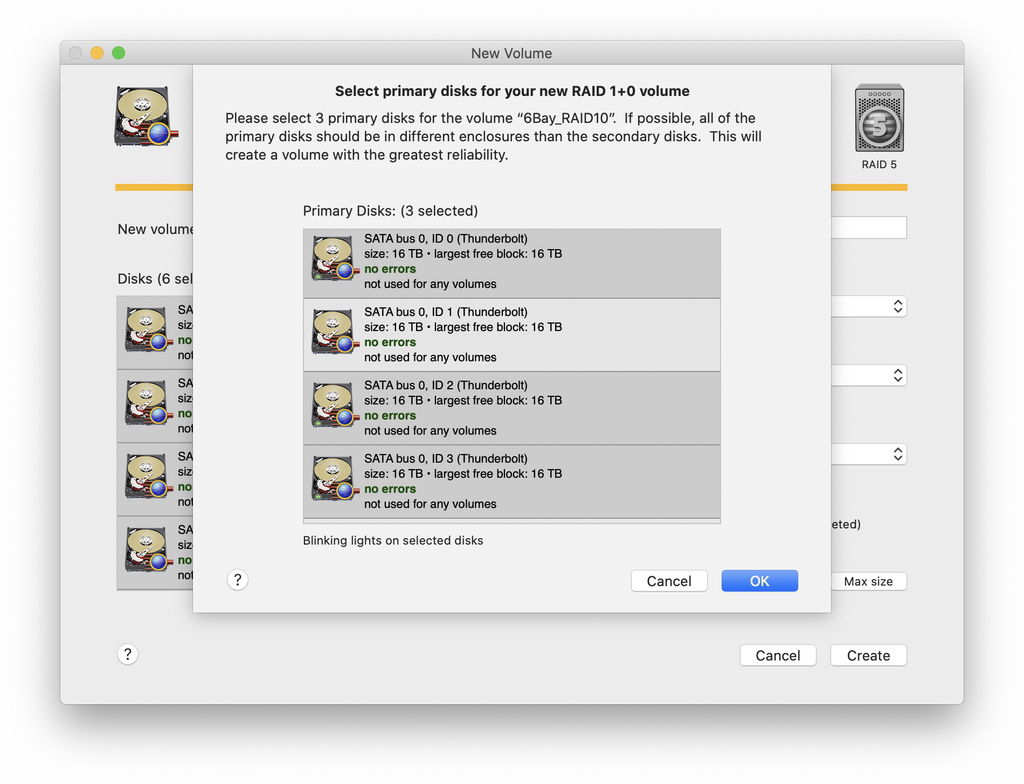

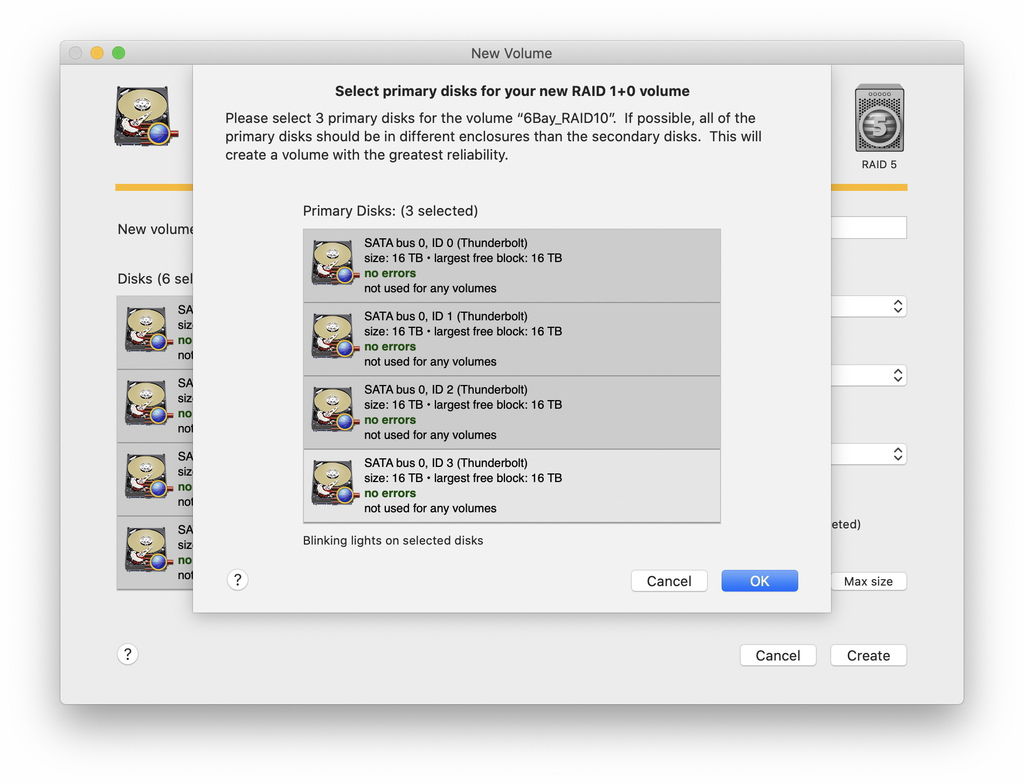

▼RAID 1+0 需要選定三顆硬碟作為主要硬碟，
▼可以任意挑選三顆，

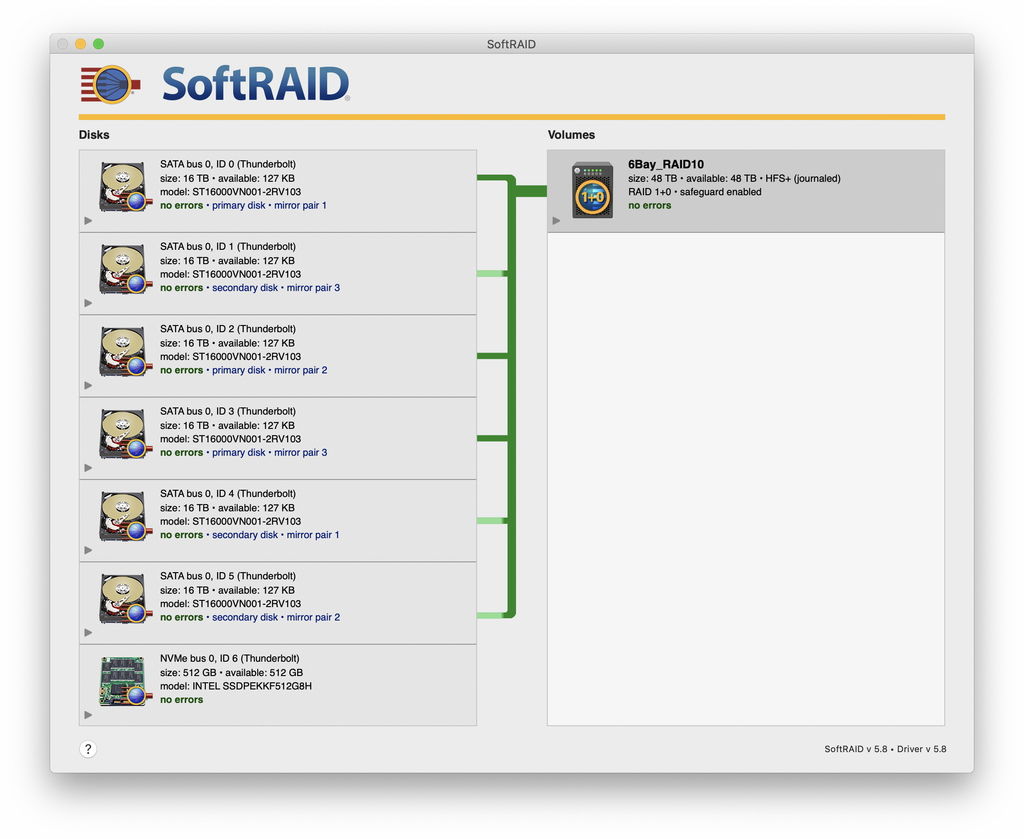

▼ID 0, 2, 3 是主要硬碟，線條是綠色，ID 1, 4, 5 是次要硬碟，線條是淺綠色，

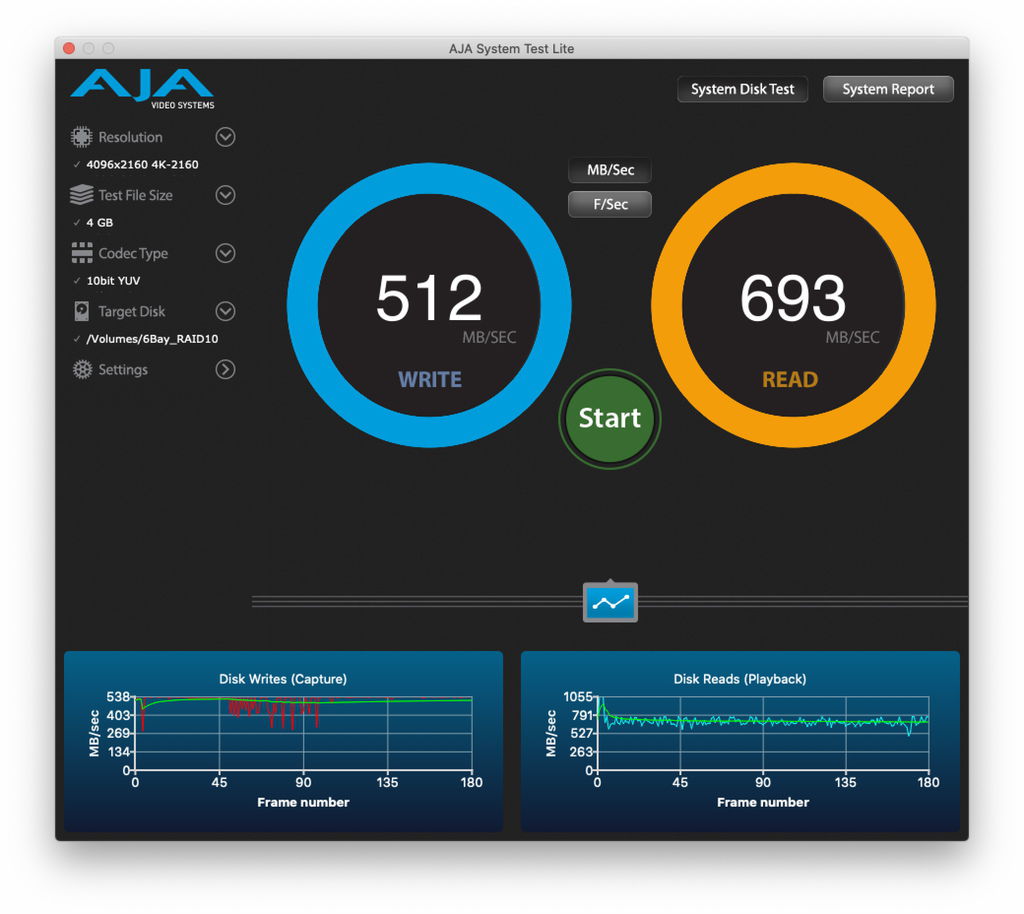

▼寫入達到 512 MB/s，讀取 693 MB/s，比 6 Bay RAID5 再慢一些，
結論：
堅固與多樣的儲存方案，效能上也令人滿意，無疑是專業用家相當實用的好選擇。
優點：
1. 總容量最高達 16TB x 6 + 2TB SSD = 98TB，兼具容量與速度，甚至可以菊鍊方式擴充至六台
2. 安靜的散熱風扇
3. 配備 Kensington 安全孔與前蓋板鑰匙，減低被竊風險
3. 隨機附贈的 SoftRAID 軟體支援多樣化的 RAID 創建方式
建議改進：
1. SoftRAID 的介面與內附文件的繁體中文化
2. SoftRAID 的 RAID 格式缺少 APFS，預計 6.0 版會支援，APFS 格式或許可以對各項效能有所提升。
|
|
