[分享] 日本HDTV播放的標準規格

[複製連結]
發表於 2012-5-14 23:29:29 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有帳號?註冊

x
本文章最後由 Rafeel 於 2012-5-15 11:39 編輯

前陣子小弟和幾位日本朋友聊天時,他們提到日本HDTV目前的標準規格,是D65色溫、Rec.709色域,並非早期認知的D93。

小弟收看日本衛星電視BS有11年,感到很好奇,去查了幾份日本網站提供的日本HDTV標準規格書,發現友人所言不假。

以下簡單介紹,日本HDTV播放的標準規格。

日本HDTV的標準規格,由日本總務大臣指定ARIB負責制定。


ARIB為Association of Radio Industries and Businesses的縮寫,全名為一般社團法人 電波產業協會。

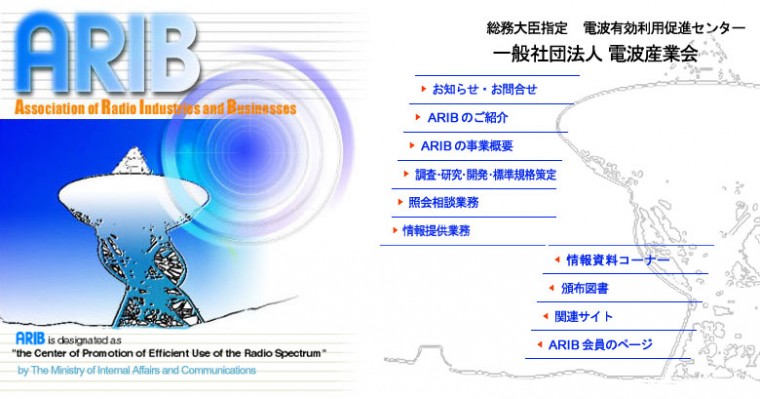

電波產業協會(ARIB)的官方網站。

ARIB為了和世界接軌,從2009年起的日本HDTV播放規格,已經完全採用國際電信聯盟(ITU)制定的HDTV世界統一標準規格。

HDTV標準規格的白點為D65,色溫為6500K,色域為ITU-R BT Rec.709。

日本是ITU加盟國之一,全球共有191個國家,以及700家以上的相關企業參加。


ARIB提供的日本HDTV標準規格書,為2009年7月的修訂版。


色彩規格,請看下表4.5,或參考PDF檔第6頁與第11頁1080系統。


三原色的CIE色度座標,紅色(R) x=0.64 y=0.33,綠色(G) x=0.3 y=0.6,藍色(B) x=0.15   y=0.06,和歐洲、美國、台灣HDTV的標準規格Rec.709完全相同。

基準白色,一般俗稱的白點,為D65,CIE色度座標為x=0.3127 y=0.3290。

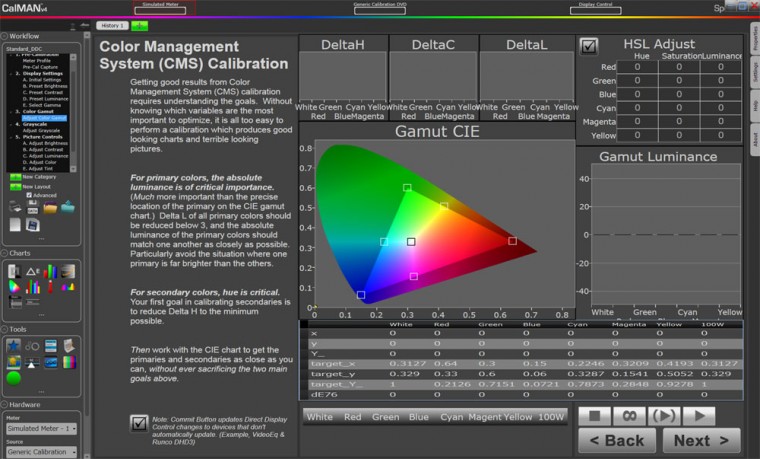

對照組,CalMAN4.6版校正色彩管理系統(CMS)時,Rec.709色域的色度座標圖。

可以發現日本HDTV的色度座標,與ITU標準規格(圖中各原色的target x 與 y值)完全相同。

DCAJ提供的日本HDTV相關技術文件,作者為東京工業大學 情報理工學研究所的秋山雅和教授。

DCAJ為Digital Content Associtation of Japen的縮寫,全名為日本財團法人數位內容協會。

日本財團法人數位內容協會(DCAJ)的官方網站。

協會文件也有提到,日本HDTV目前的標準規格為D65 & Rec.709。

PDF檔第3頁,列出拍攝HDTV所使用的各種器材,監視器為SONY BVM-D24,色溫為6500K。

日本各大電視台在拍攝,製作及播放HDTV節目時,必須遵守標準規格。

最終送到消費者家中的數位訊源,不管是日本衛星電視BS/CS,還是數位地上波,都要符合色溫D65,色域Rec.709的世界統一標準。

消費者在家收看數位高畫質節目,或是欣賞各國的電影BD時,將電視或投影機等顯示器的Gamma調整為2.2,各灰階色溫(白平衡)調整為D65,色域調整為Rec.709,可以看到各國導演想要呈現的畫面色彩與立體感。


補充資料

日本NHK網站的資料,介紹HDTV規格的國際標準化。

美國、歐洲、日本、台灣的HDTV,都是採ITU制定的世界統一標準規格。

小弟的下一篇文章,會藉由神隱少女DVD畫面偏紅的問題,探討訊源與顯示器,符合統一規範的優點與重要性。

感謝耐心看完這篇文章的網友們。

評分

參與人數 6名聲 +135 精幣 +135 收起 理由
Fred + 20 + 20 精品文章
joewang2003 + 20 + 20 精品文章
KOBSS + 15 + 15 精品文章
west + 20 + 20
真平 + 50 + 50 精品文章
clubaudition + 10 + 10 精品文章

查看全部評分

發表於 2012-5-15 00:42:21 | 顯示全部樓層
看完囉
不過家裡沒有BS跟CS
感謝解說
回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 02:33:21 | 顯示全部樓層
太恐怖了   這樣是標準規格的話  那我現在這個是甚麼規格..........
回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 02:42:42 | 顯示全部樓層
感謝分享
回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 04:10:08 | 顯示全部樓層
顏色的部份在規格書的p21中有提到好像在1998那次會議就已經議定。日文苦手,只能用猜的,還請網兄查証一下。
回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 05:59:44 | 顯示全部樓層
一上來逛就看到好文~
可惜不夠格加分~
感謝分享~
回覆 支持 反對

使用道具 檢舉

 樓主| 發表於 2012-5-15 07:08:08 | 顯示全部樓層
真平 發表於 2012-5-15 04:10
顏色的部份在規格書的p21中有提到好像在1998那次會議就已經議定。日文苦手,只能用猜的,還請網兄查証一下 ...

真平大您猜的沒錯,1998年3月議定1035與1080系統的顏色時,就決定依照Rec.709的世界標準規格。

不過請您看一下規格書第6頁的表3.5,當年1035系統與1080系統的白點雖然同為D65,但兩系統的三原色色度座標與傳送原色有些微差異。

2009年的議定整合為1080系統,顏色採用相同的ITU-R BT.709-5規範。


回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 08:21:13 | 顯示全部樓層
本文章最後由 JUDAS 於 2012-5-15 08:21 編輯

我也一直覺得很奇怪,每次在看AV Watch的報導的時候
有提到白點時都是在講D65,而不是D93
與之前聽說日本都以D93為標準的認知不一樣
謝謝分享
回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 09:32:31 | 顯示全部樓層
  消費者在家收看數位高畫質節目,或是欣賞各國的電影BD時,將電視或投影機等顯示器的Gamma調整為2.2,各灰階色溫(白平衡)調整為D65,色域調整為Rec.709,可以看到各國導演想要呈現的畫面色彩與立體感。


請教有經驗的大大, 如果將電視或投影機調整如上, 也可一併運用於觀看MOD, HTPC, DVD嗎?
謝謝!!
回覆 支持 反對

使用道具 檢舉

 樓主| 發表於 2012-5-15 11:15:14 | 顯示全部樓層
本文章最後由 Rafeel 於 2012-5-15 11:15 編輯
piggiehead 發表於 2012-5-15 09:32
請教有經驗的大大, 如果將電視或投影機調整如上, 也可一併運用於觀看MOD, HTPC, DVD嗎?
謝謝!! ...

piggiehead兄,答案是肯定的。

但調整Gamma、白平衡(灰階)、色域,需要用校色儀器測量,無法用測試片目測調整。

小弟舉自己校正某台投影機的實際例子,原廠預設的Gamma 2.2,儀器量出來是Gamma 1.4,原廠預設的6500K色溫,量出來是8800K,色域量出來如果是廣色域,要看顯示器是否提供色彩管理(CMS)功能,不然有儀器也無法調整。

您如果是初次接觸校色,不打算花太多預算在儀器上,小弟會建議您買個Spyder3色度計來練習,先用原廠程式校正電腦螢幕,參考真平大的教學文[Kal的HCFR終極灰階及色彩校正手冊],搭配免費軟體,練習校正電視,再練習校正投影機。

您的電視、投影機、電腦螢幕,規格如果有提到LED光源或廣色域的話,您可能必需考慮買Spyder4,因為Spyder3校不準。

如果您對校色要求比較高,願意花多一點預算,小弟會推薦您買光譜儀+校色軟體。

以上資訊您也許早就知道了,不過小弟還是雞婆提醒一下,希望有幫到您一點忙。

回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 15:34:31 | 顯示全部樓層
謝謝 Rafeel 大大的指點, 小弟剛接觸此領域, 雖然家裡也設置了非常陽春的劇院, 一切還須慢慢摸索.

再次謝謝你
回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 19:34:07 | 顯示全部樓層
Rafeel 發表於 2012-5-15 07:08
真平大您猜的沒錯,1998年3月議定1035與1080系統的顏色時,就決定依照Rec.709的世界標準規格。

不過請您 ...

那三個原色看起來好像是sd的,用意為何我是不清楚,我猜可能是過渡時期的做法。不過依日本人守規矩的個性,我想廣播界現行應該是跟709相同了。
回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 19:41:41 | 顯示全部樓層
Rafeel 發表於 2012-5-15 11:15
piggiehead兄,答案是肯定的。

但調整Gamma、白平衡(灰階)、色域,需要用校色儀器測量,無法用測試片目 ...

hcfr有沒有支援spyder 4還需要求証一下,免費軟體不能強求太多。
回覆 支持 反對

使用道具 檢舉

發表於 2012-5-15 23:28:29 | 顯示全部樓層
既然標準色溫是6500k,先前何必搞偏藍的9300k,不過回頭是岸。
回覆 支持 反對

使用道具 檢舉

 樓主| 發表於 2012-5-16 00:47:34 | 顯示全部樓層
本文章最後由 Rafeel 於 2012-5-16 00:47 編輯
真平 發表於 2012-5-15 19:41
hcfr有沒有支援spyder 4還需要求証一下,免費軟體不能強求太多。

http://www.homecinema-fr.com/forum/viewtopic.php?f=1361&t=30019673
小弟找了一下資料,HCFR 3.0.4.0版確定有支援Spyder 4。

http://sourceforge.net/p/hcfr/wiki/Home/
HCFR最新支援的校色器。

http://sourceforge.net/projects/hcfr/files/Windows/
HCFR程式下載,最新版為3.0.4.0。

http://sourceforge.net/p/hcfr/wiki/Spyder%204/
Spyder 4驅動程式相關的注意事項。

有興趣的網友可以參考一下。


評分

參與人數 1名聲 +10 精幣 +10 收起 理由
真平 + 10 + 10 熱心助人

查看全部評分

回覆 支持 反對

使用道具 檢舉

發表於 2012-5-16 01:57:10 | 顯示全部樓層
本文章最後由 真平 於 2012-5-16 01:57 編輯
Rafeel 發表於 2012-5-16 00:47
http://www.homecinema-fr.com/forum/viewtopic.php?f=1361&t=30019673
小弟找了一下資料,HCFR 3.0.4.0版 ...

想玩校色的人真得有福了,hcfr一下把預算門檻降那麼低了,
回覆 支持 反對

使用道具 檢舉

發表於 2012-5-16 06:11:13 | 顯示全部樓層

後話

本文章最後由 len1978 於 2012-5-16 06:39 編輯

這個以前有討論過。
廣播用的放送規格,跟業界(製作者?)實際使用的拍攝規格是會不一樣的。

尤其在SD放送影像與HDTV放送影像均存在的年代,D65跟D93其實都會有人使用。
日本早就對這個問題作了不少討論與研究。

有興趣的話可以再看看這份文件:
GUIDELINE FOR COLORIMETRY FOR 1125/60 HDTV PRODUCTION STSTEMS
http://www.arib.or.jp/english/html/overview/doc/4-TR-B09v1_0.pdf

裡面有提到HDTV、SDTV、D65、D93還有JAPAN特定蛍光体等等名詞,以及在日本HDTV系統上的應用/變換方式。

回覆 支持 反對

使用道具 檢舉

發表於 2012-5-16 09:25:52 來自手機 | 顯示全部樓層
Rafeel 發表於 2012-5-16 00:47
http://www.homecinema-fr.com/forum/viewtopic.php?f=1361&t=30019673
小弟找了一下資料,HCFR 3.0.4.0版 ...

哇...新的HCFR支援了好多機器喔!
連色猴子都支援了耶!
這樣只買猴子的話就可以省下不少錢了!
回覆 支持 反對

使用道具 檢舉

 樓主| 發表於 2012-5-16 12:56:05 | 顯示全部樓層
本文章最後由 Rafeel 於 2012-5-16 12:57 編輯
JUDAS 發表於 2012-5-16 09:25
哇...新的HCFR支援了好多機器喔!
連色猴子都支援了耶!
這樣只買猴子的話就可以省下不少錢了! ...

目前市面上比較常見的色度計和光譜儀,新版的HCFR幾乎都有支援,真的是佛心來的。

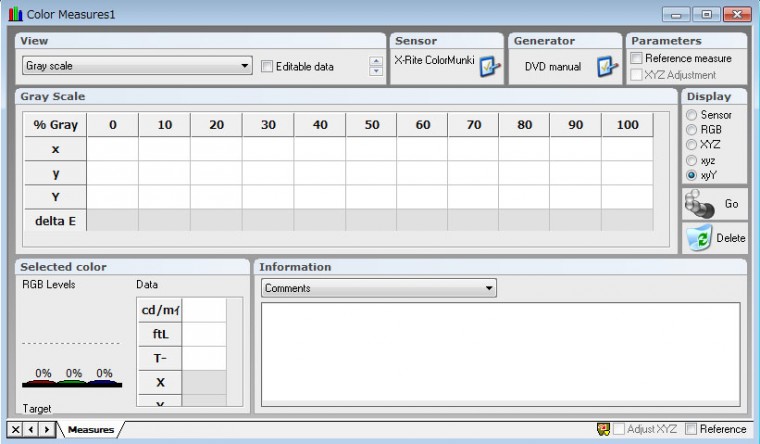

小弟昨晚試了一下,在Win7 64位元下安裝新版HCFR,開啟程式就偵測到ColorMunki了。

回覆 支持 反對

使用道具 檢舉

發表於 2012-5-17 10:07:30 來自手機 | 顯示全部樓層
本文章最後由 JUDAS 於 2012-5-17 10:08 編輯

色猴黑色版可以從亞馬遜直接購買耶,有運送到海外
可惜白色的不行,只好請代購買了
總花費才13500,期待到貨中
