PC+ATI5XXX PASS次世代音效 新手入門教學

kkchen

前言：之前許多使用電腦當播放機的玩家，長久以來無法pass hd音效~~雖然後來asus出了張音效卡，但在軟體的相容跟軟體限定上卻大大的不便!
          直到去年ati5xxx系列的問世~對我們這些用電腦當播放機的使用者來說....真是天上掉下來的禮物~~

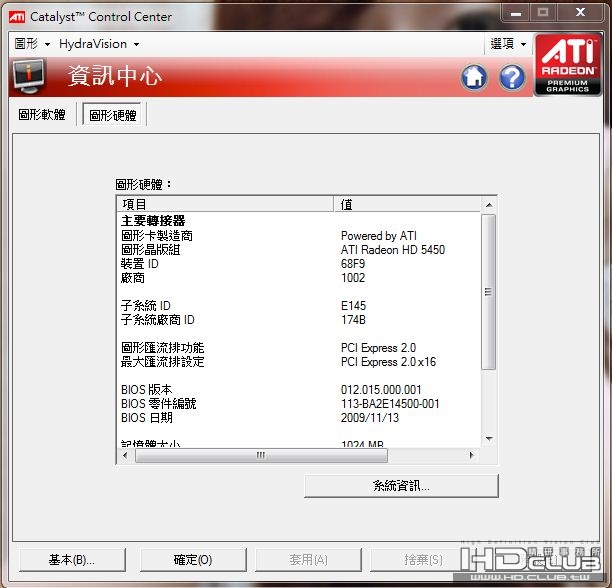

          小弟也是到今年過年前才購入5xxx最低階的5450來實現pass hd音效的夢

          以下是小弟pass hd音效的一些經驗~~讓對於使用ati5xxx有疑問的網友參考~





ati驅動建議使用原廠光碟完整安裝

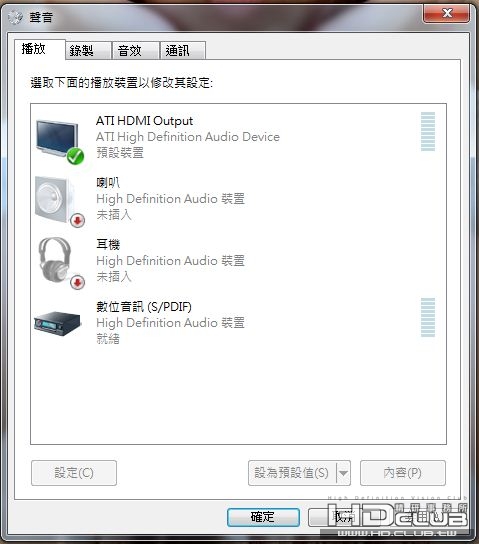

控制台-聲音-ati hdmi output已經打勾(表示使用HDMI當音源輸出)

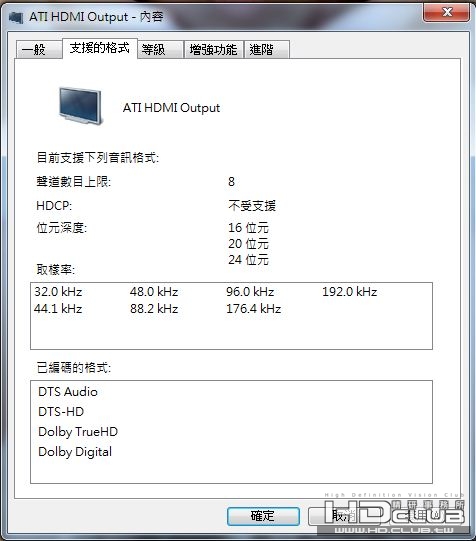

支援的格式已出現 DTSHD跟Dolby TrueHD(我記得之前在x64時有看到aac說)

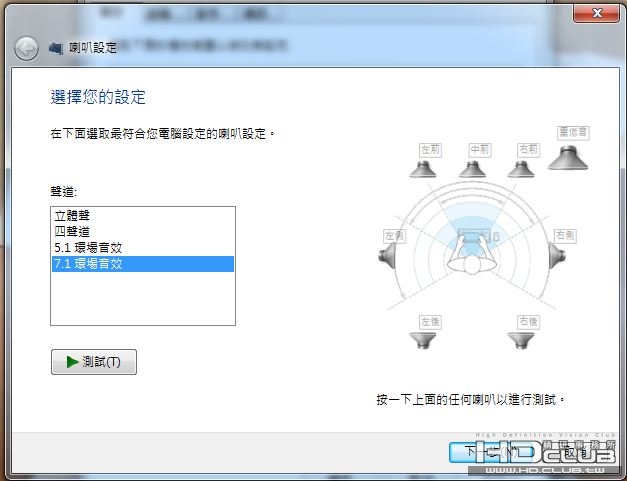

喇叭設定-設定為7.1聲道(就算您家中只有5.1也是設定成7.1)~~這點很重要不然會無法PASS HD輸出


軟體方面目前有POWERDVD9、TMT3、MPC

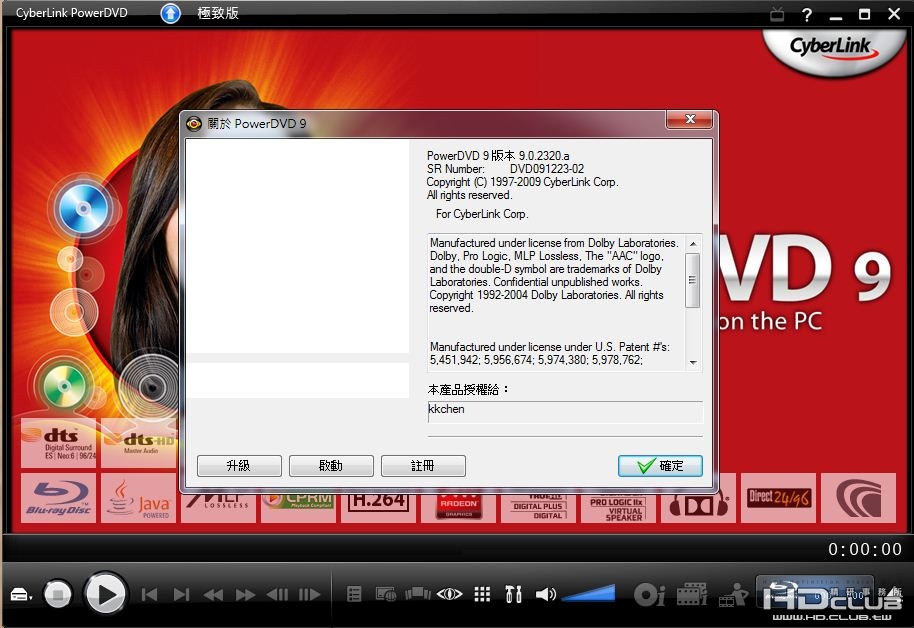

安裝powerdvd9極致版 版本2320以上才能pass hd音效

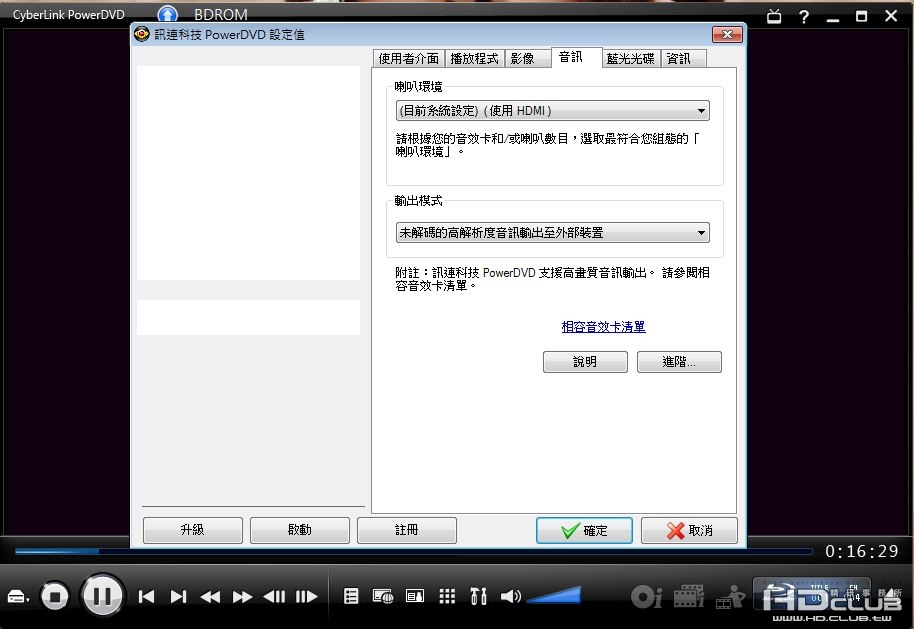

音訊-喇叭環境設定為使用HDMI   輸出模式設定為未解碼的高解析度音訊輸出至外部裝置(POWERDVD要PASS HD音效只能播放藍光光碟或ISO檔)

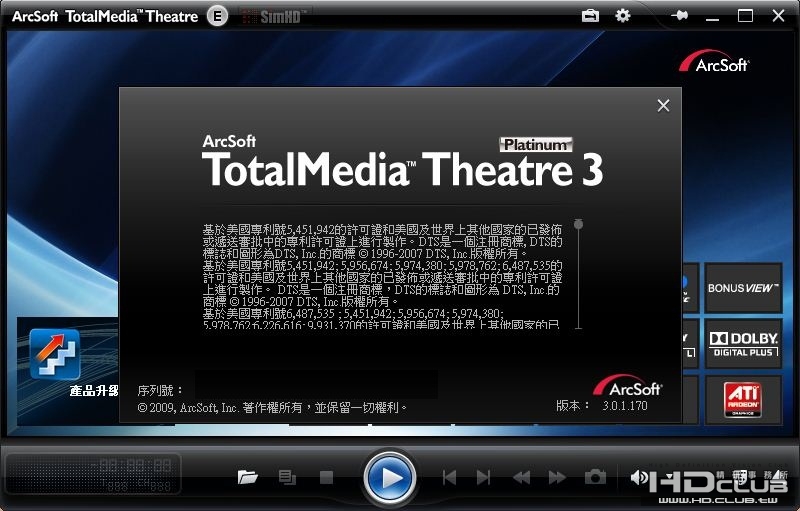

安裝TMT33.0.1.170版(需最新的170版才能使用ATI卡PASS)

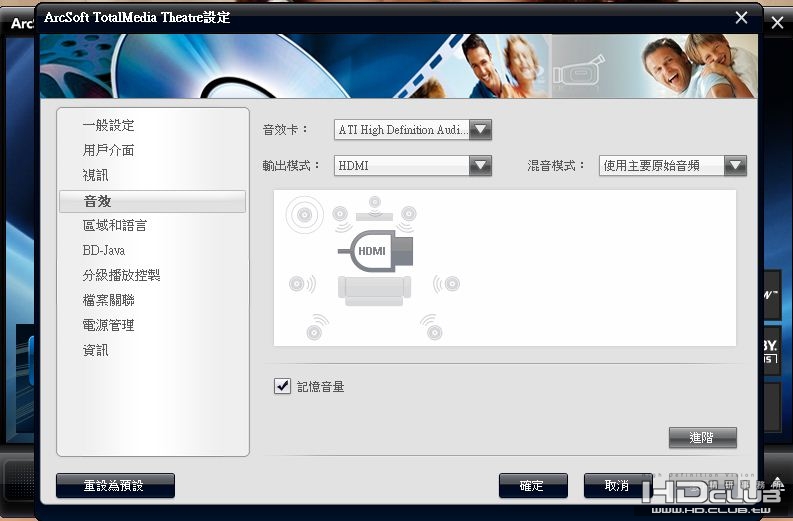

音效部份設定如圖(TMT3播放藍光光碟或ISO檔、BDMV資料夾能PASS HD音效~~TS檔不確定)

MPC可播放TS及外掛SRT字幕
1.安裝MPC-HC播放軟體（只用32Bit的版本，如果你的系統是64bit也是安裝32的）
2. 安裝最新版FFDSHOW

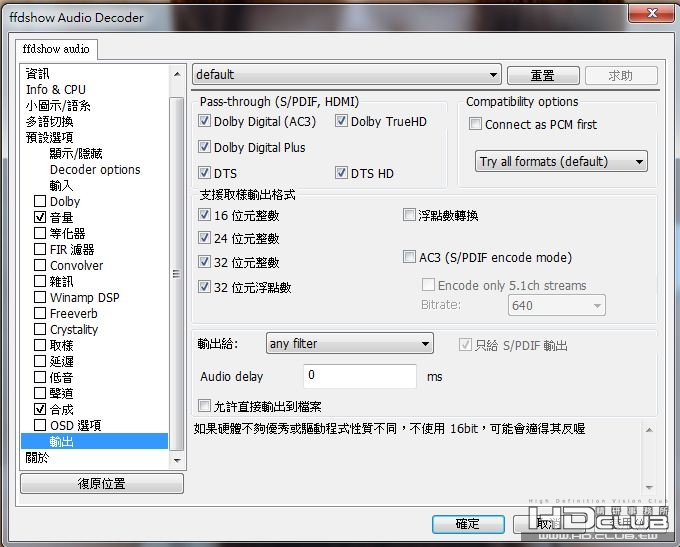

3.打開FFDSHOW的音頻解碼器設定-〉輸出->勾選最上面的所有輸出

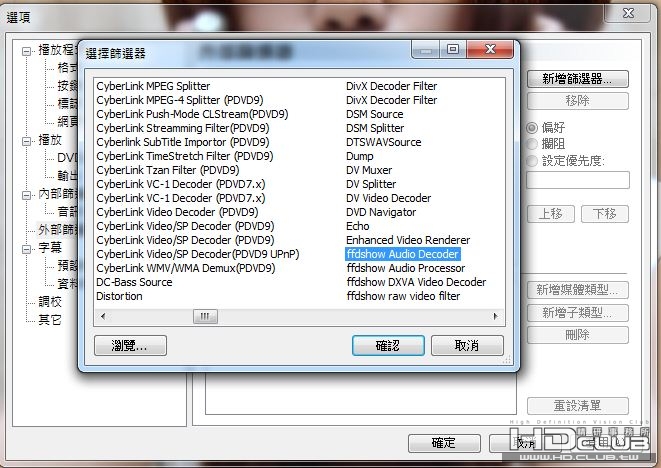

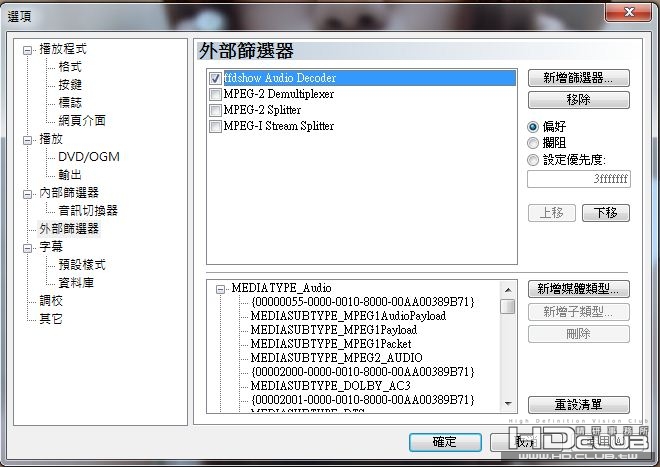

4.打開MPC-HC的設定選項-〉外部篩選器-〉新增ffdshow Audio Decoder->回前頁設成“偏好”

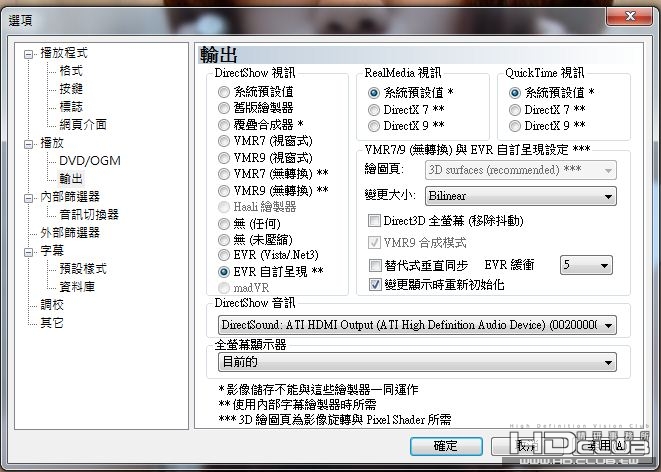

5.打開MPC-HC的設定選項-〉輸出-〉DirectShow音訊下拉式功能表選擇“DirectSound：ATI HDMI Output(ATI High Definition Audio Device)

6.試著播放TS檔看看~~

asa00322

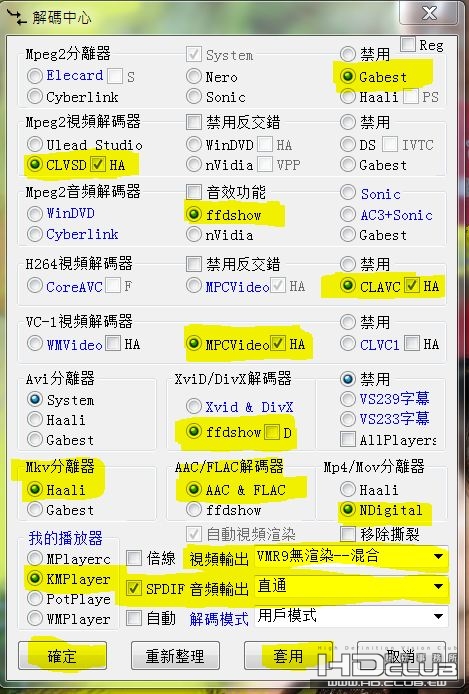

終極解碼也可以喔 kmp mpc皆可以
mpc64位元也可以喔

yz0547

請教KMP用HDMI輸出聲音...只要是DTS或是次世代音軌DTSHD.MASTER這些(有正確點燈)
經常會斷音會是什麼問題呢.?
顯卡5770,擴大機是YAMAHA465
但是看BD之類的.反正用WINDVD時聲音就很正常(原本用PDVD9也是怪怪的)

newpsys

感謝分享.
已經知道第一個問題卡在哪裡了.
我去ATi網站下載HD54xx最新的驅動程式並安裝在Vista平台,
安裝後在"控制台-音效"那邊支援的格式只有DTS與Dolby Digital這兩種.
既然這邊連DTS-HD/True-HD都無法顯示,
自然不用期待MPC-HC能點燈.
使用出廠光碟片安裝驅動程式也是一樣的狀況.
另外一點蠻奇怪的.

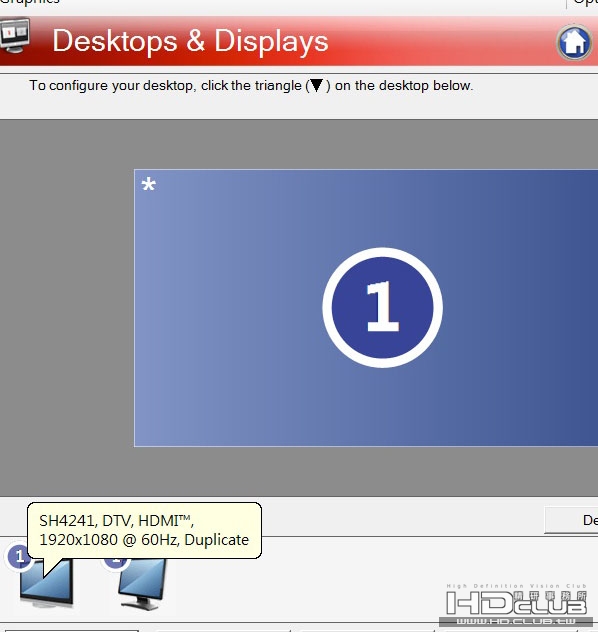

我的LCD是SH4241,ATi CCC卻是顯示SH4242,不曉得有無關聯?
找不出問題根源,也只能放棄了

auuc

我也是這幾天才順利點燈的,順利點燈後的聲音真是棒呀 我是抓ati 最新的DRIVER  10.2 版  , 介面windows7 32bit, 沒有灌realtek音效卡的驅動程式
用最新的MPC  , 然後用 3200 版的 FFDSHOW
跟樓上的說一下, 我是接 sony擴大機, 然後接BENQ電視
ccc會顯示我的顯示器是SONY牌的,

今天晚上看了'殺戮遊戲' 這片中槍戰的音效很棒

[ 本帖最後由 auuc 於 2010-3-4 02:03 編輯 ]

yz0547

4241應該可以正常認出啊?我是WIN7

PS 我控制台設5.1也能HD PASS輸出啊??

[ 本帖最後由 yz0547 於 2010-3-4 08:36 編輯 ]

KOBSS

原帖由 kkchen 於 2010-3-3 20:15 發表
喇叭設定-設定為7.1聲道(就算您家中只有5.1也是設定成7.1)~~這點很重要不然會無法PASS HD輸出

設定這個部分只是讓 ATi HDMI 以為你的擴大機是 7.1 聲道, 之後玩 PC Game 時若是遊戲有支援, 就可以聽到聲音來自四面八方.
設定成 7.1 聲道之後, HDMI 輸出就是以 LPCM 7.1 的模式輸出, 但是如果您只接上了 5.1 or 2.0 的喇叭, 就會有音場不正確的情況.

另外, 設定成 7.1 聲道時, 可以用 Power DVD 的軟解 Dolby TrueHD / dts-HD 輸出成 LPCM 7.1
就像是厚 PS3 那樣, 不用輸出原碼也可享受 TrueHD / dts-HD 的震撼.

newpsys

原帖由 auuc 於 2010-3-4 01:51 發表
我也是這幾天才順利點燈的,順利點燈後的聲音真是棒呀 我是抓ati 最新的DRIVER  10.2 版  , 介面windows7 32bit, 沒有灌realtek音效卡的驅動程式
用最新的MPC  , 然後用 3200 版的 FFDSHOW
跟樓上的說一下, 我是接  ...

難道真的要嘗試Win7?

pikachu100

測試一下。目前還是弄不出來。

有人是用vista成功的嗎?

請問音效卡要不要裝驅動程式?我去realtek  官網抓ati 音效hdmi驅動程式。

控制台--音效內容還是無法出現5.1 or 7.1 喇叭選項。

[ 本帖最後由 pikachu100 於 2010-3-4 21:20 編輯 ]

yz0547

原帖由 pikachu100 於 2010-3-4 21:18 發表
測試一下。目前還是弄不出來。

有人是用vista成功的嗎?

請問音效卡要不要裝驅動程式?我去realtek  官網抓ati 音效hdmi驅動程式。

控制台--音效內容還是無法出現5.1 or 7.1 喇叭選項。 ...

你要不要試試WIN7呢,起碼各方面都比VISTA好很多

newpsys

原帖由 pikachu100 於 2010-3-4 21:18 發表
測試一下。目前還是弄不出來。

有人是用vista成功的嗎?

請問音效卡要不要裝驅動程式?我去realtek  官網抓ati 音效hdmi驅動程式。

控制台--音效內容還是無法出現5.1 or 7.1 喇叭選項。 ...

Vista我試不出來,
控制台/音效裝置那邊一直無法出現DTS-HD/TrueHD這兩種格式.

afortune

頭疼阿 !

依樓上各位大大教學

我是 XP sp3  使用 ATI 5450 顯卡

先用 10-2_xp32_dd_ccc_wdm_enu.exe 自定完全移除

在用 10-2_xp32_dd_ccc_wdm_enu.exe 自定完全安裝

然後在裝 10-2_xp32-64_hdmiaudio.exe

結果不管來源為何 , YAMAHA RX-V665 都顯示 Straight 7.1

真不知該哭還是該笑

jotaro

原帖由 newpsys 於 2010-3-4 20:10 發表


請問音效卡要不要裝驅動程式?我去realtek  官網抓ati 音效hdmi驅動程式

realtek音效卡driver要裝
現在最新版本 R2.43   2010/2/25   55041K


ATI HDMI AUDIO DRIVER 這一個不要裝
我裝了TMT聲音就會有問題

真的ˊ在不行 何不考慮裝各win7 來試看看

salo2008

原帖由 KOBSS 於 2010-3-4 09:27 發表

設定這個部分只是讓 ATi HDMI 以為你的擴大機是 7.1 聲道, 之後玩 PC Game 時若是遊戲有支援, 就可以聽到聲音來自四面八方.
設定成 7.1 聲道之後, HDMI 輸出就是以 LPCM 7.1 的模式輸出, 但是如果您只接上了 5.1 or ...

我有試過設定 LPCM 7.1 的模式輸出的話.TrueHD / dts-HD音效會被蓋過.要設成2聲道才可以.
還是我設定錯誤?
ATI HDMI輸出聽起來比薄ps3小聲的感覺..

[ 本帖最後由 salo2008 於 2010-3-5 00:18 編輯 ]

morliczcz

目前是灌K牌+KM還沒遇到不能播的影片說

版大的教學有點高深~對我來說小複雜XD

newpsys

原帖由 jotaro 於 2010-3-5 00:02 發表


realtek音效卡driver要裝
現在最新版本 R2.43   2010/2/25   55041K


ATI HDMI AUDIO DRIVER 這一個不要裝
我裝了TMT聲音就會有問題

真的ˊ在不行 何不考慮裝各win7 來試看看 ...

測試過realtek R2.43 driver,
也試過 HDMI R2.42 driver,
很可惜都不成功.(連最基本的DTS/AC3也出不來)
不曉得跟我的主機板(合板)有無關聯.
win7啊,買win7的預算還不如買撥放機

APE

在PowerDVD8年代Cyberlink已表明在XP不支持HDMI輸出.到PowerDVD9內說明亦找不到支持在XP用HDMI.而ATI5系最早配搭正是PowerDVD.所以ATI5系在XP能源碼輸出機會很低.TMT3 170亦不見有人成功例子
至於TMT3 170 HDMI驅動是不對應realtek的.要ATI原廠的.
KNOWN ISSUES:
1) Bitstreaming on ATI 5xxx cards REQUIRES use of the ATI version of the HDMI audio driver. Using the Realtek version WILL NOT WORK.

PowerDVD9說明
HDMI 輸出模式

在 Widows Vista 環境中，當外部解碼器 (AV 接收器) 是以 HDMI 接頭連接時，可以使用下列輸出模式。 您所應選取的模式則視和電腦連接的外部解碼器 (AV 接收器) 而定。

PowerDVD 解碼的 PCM：此模式可產生數位的類比訊號呈現方式。 如果您的外部解碼器 (AV 接收器) 不支援 Dolby Digital 或 DTS 來產生音效的數位音訊輸出，請選取此選項。

未解碼的 Dolby Digital/DTS 音訊輸出至外部裝置：此模式會透過您的外部解碼器 (AV 接收器) 來傳送壓縮的音訊。 如果您的放大器/接收器在播放時支援啟用 Dolby Digital 或 DTS，請選取此選項。

未解碼的高解析度音訊輸出至外部裝置：此模式會透過您的外部解碼器 (AV 接收器) 來傳送壓縮的音訊。 如果您的放大器/接收器在播放時支援啟用高解析度音訊，請選取此選項。

jotaro

原帖由 newpsys 於 2010-3-6 01:43 發表


測試過realtek R2.43 driver,
也試過 HDMI R2.42 driver,
很可惜都不成功.(連最基本的DTS/AC3也出不來)
不曉得跟我的主機板(合板)有無關聯.
win7啊,買win7的預算還不如買撥放機 ...

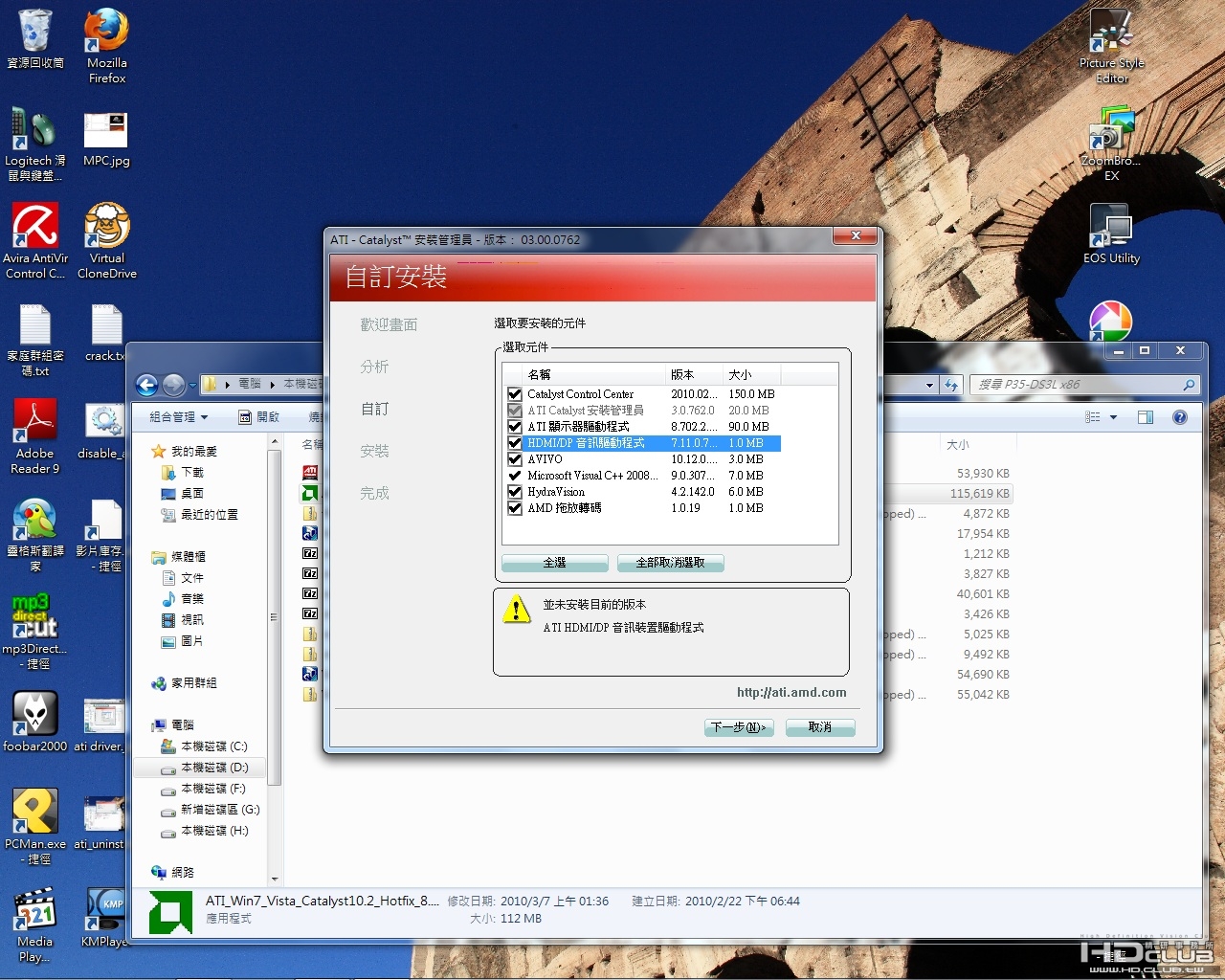

不知道你安裝ATI Driver的時候是用哪一種
今天我重灌os,不知道為啥原因,用driver跟ccc分開安裝的時候也失敗
後來才發現,這樣好像不會安裝到ATI自己的HDMI+DP聲音的driver
之後直接使用driver+ccc合在一起的檔案來安裝,然後用自訂安裝
看HDMI+DP聲音的driver是否有打勾

今天試的結果,只要裝完ATI driver+ccc,混音器那邊就會出現支援DTS-HD跟Ture-HD了
不需要再安裝Realtek的driver就可以正常跑MPC,PowerDVD跟TMT
你在試看看吧
PS:win7 可以30天試用,vista要是真的搞不定,可以先裝來試跑看看

[ 本帖最後由 jotaro 於 2010-3-7 15:16 編輯 ]

jotaro

原帖由 sunzeros 於 2010-3-7 15:16 發表
請問powerdvd9的hdmi為何無法出現"未解碼的高解析度音訊輸出至外部裝置",只出現一般的dts和dd的選項和內解pcm

我是用
win7 64bit
ati 5770 驅動版本10.3
powerdvd 2320
onkyo 605

麻煩解釋一下


看樓主是用2320a. ...

你現在可以出現版主第二跟第三張圖的設定了嗎?
如果還不行把driver移除在重新安裝一次,用完整版的安裝
然後螢幕driver也需要跟換成onkyo的inf
然後用powerdvd播放時也需要去設定影片要輸出的音頻
影片可能有很多條音頻,要去選擇一下
確定有設定好,影片開始播放時在去進powerdvd設定看"未解碼的高解析度音訊輸出至外部裝置"
這選項是否有出現
如果有就成功了
再試看看吧

kkchen

原帖由 jotaro 於 2010-3-7 16:11 發表


你現在可以出現版主第二跟第三張圖的設定了嗎?
如果還不行把driver移除在重新安裝一次,用完整版的安裝
然後螢幕driver也需要跟換成onkyo的inf
然後用powerdvd播放時也需要去設定影片要輸出的音頻
影片可能有很多條 ...

沒錯...先試著用顯卡原廠附的光碟安裝吧....
且在win的音效中hdmi輸出需打勾、並設成7.1聲道喔~~
建議win7
