一、前言
制定HDMI高解析度多媒體介面規格的Hitachi、Panasonic、Philips、Silicon Image、Sony、Thomson、Toshiba等七家發起廠商，於美國時間6月22日聯合發表了最新版HDMI規格「HDMI 1.3」。憑藉著高速與其 ”Deep Color” 功能，使得HDMI遠高於未來高解析度源和顯示設備的頻寬需要，將視聽質量向前推展了一大步。本文即針對HDMI 1.3此新規格之內容與其發展機會進行剖析。

二、關於HDMI 1.3
HDMI 1.3的新功能包括了以下幾點：
1.速度更快：頻寬從165MHz（4.95Gbps）提昇到340MHz（10.2Gbps）以支持未來高解析度顯示設備的需要。
2.“Deep Color”：也就是透過提昇頻寬來容納更多的色深。使用的技術為iTMDS，主要從165MHz提昇到340MHz（36bit RGB@90Hz）。而規範內3.據稱最高可達450MHz。此外，也提供其他的顯示模式，如30bit、36bit、48bit RGB。（之前HDMI規範版本的色深最高為24 bit）
4.色彩空間更寬：支援的color space改為”xvYCC”，是現有HDTV訊號的1.8倍。
5.新的影音同步功能”Lip Sync”：加入了自動音頻／視頻同步的功能，使設備能自動的精確實現同步。
6.支援新型無壓縮數位音頻格式：增加了對Dolby® TrueHD 和 DTS-HD Master Audio™的支援。
7.推出新型迷你界面－HDMI Type C mini-Connector：便於小型便攜式設備的需要，提供更小的界面選項。（請參考Figure 2.1）

Figure 2.1 HDMI Type A Connector & HDMI Type C mini-Connector

Source：Impress Watch Corporation

三、HDMI 1.3 發展機會之SWOT Analysis

Strengths	Weaknesses
◆ 速度更快 ◆ 可傳輸更高品質數位影音訊號 ◆ 自動音頻／視頻同步功能 ◆ 支援新型無壓縮數位音頻格式 ◆ 迷你界面－HDMI Type C  mini-Connector	◆ 價格高 ◆ 目前支援的device少 ◆ 非必要性
Opportunities	Threats
◆ 可因應未來新一代手持式高解析度攝影機及照相機等可攜式裝置的應用 ◆ 提供未來更高解析度與更高色深的影像傳輸需求	◆ IC Solution目前僅有SilionImage的Sil7170(Transmitter)、Sil7171(Receiver) ◆ HDTV manufacturer及其他display device並無全面跟進的意思 ◆仍無法跨足IT產業：      ＊ Intel廉價兜售UDI以對抗HDMI（請參閱Figure 3.1）      ＊ VESA推DisplayPort（請參閱Figure 3.2）

       Intel 剛剛在今年的IDF2006大會上展示自己研發的新一代顯示輸出界面UDI（Universal Display Interface，萬用顯示界面）。Intel表示，UDI的設計目的是用來取代傳統的D-Sub即VGA接頭，但是VGA接頭現在仍是顯示卡的標準接頭之一，DVI接頭的市場佔有率只有30%。

  和HDMI接頭相比，UDI接頭去掉了音頻傳輸功能。目前HDMI和UDI接頭都可以管理傳輸的HDCP內容。據稱，UDI接頭的價格要比HDMI更加便宜，廠商只需每年付一萬五千美金的年費而已，無需為每台UDI產品支付權益金。

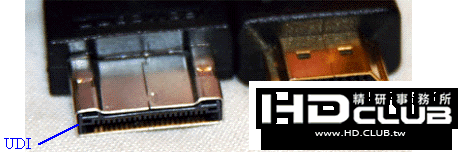

Figure 3.1 UDI Connector and HDMI Connector

Source：AppleInsider, http://www.appleinsider.com/article.php?id=1586

        視訊電子標準協會（VESA）已於2006年5月3日發表新一代顯示器介面標準「DisplayPort」。DisplayPort旨在提昇顯示器呈現的色彩數目、解析度與更新率，並且讓電腦更容易與液晶、電漿、CRT和投影機等顯示器連結。讓高品質的音訊與視訊共享相同的纜線，並以總計四線道傳輸，資料傳輸速率最高可達每秒10.8Gb。所需的線道數目比現行的纜線介面少。
  VESA成員Bill Lempesi表示，DisplayPort的推出使得畫質隨之改善，因為新規格允許更高的頻寬，而且影像用更新、而不是重新載入的方式，可讓螢幕上的呈現效果更佳。

三星電子選用Silicon Image HDMI 1.3系列產品
VastLane™ HDMI 1.3傳送器、接收器及交換器產品為三星的新款藍光DVD放影機與高畫質數位電視帶來頂尖的影音功能。全球高解析度內容傳輸、播放與儲存技術領導廠商美商晶像（Silicon Image,NASDAQ: SIMG），日前宣佈三星電子選用其HDMI1.3晶片系列產品，開發多款新推出的高畫質數位家電，包括BD-P1200 藍光DVD放影機（VastLane™ SiI9134HDMI傳送器晶片）、新款電漿、液晶及數位光學處理（Digital Light Processing, DLP）高畫質電視（VastLane™SiI9125 HDMI 接收器晶片），以及尚在開發階段的新款高畫質電視（VastLane HDMI 1.3 SiI9181與SiI9185交換器晶片）。三星電子已於年初舉辦的2007年全球消費性電子大展（Consumer Electronics Show,CES）中推出並展示上述產品。

Silicon Image 為市場上第一家推出先進HDMI1.3傳送與接收器的廠商。VastLane SiI9134為一款先進HDMI 1.3傳送器，使藍光與HDDVD等DVD錄放影機能夠傳送深彩（DeepColor™）數位內容，為消費者呈現最高品質的影像。SiI9134在60Hz更新率下支援1080p解析度及12位元色彩深度，並支援杜比TrueHD技術（Dolby® True HD）與DTS-HD 高位元率音效格式，帶來優質豐富的數位影音享受。

新款三星BD-P1200藍光放影機採用支援HDMI 1.3技術的SiI9134傳送器。除HDMI1.3外，該款放影機亦整合了消費者電子控制（Consumer Electronics Control,CEC）功能，僅須一台遙控器即可操作放影機、電視，以及其他影音產 品。透過 BD-P1200的HDMI連結功能，消費者能享受到優異的影音品質，以及前所未有的簡易操作功能。

三星的新款電漿、液晶及DLP高畫質電視，亦採用支援HDMI1.3技術的SiI9125接收器，以及SiI9181和SiI9185交換器。隨著藍光放影機、新力PlayStation3遊樂器，以及其他越來越多支援HDMI 1.3技術的訊源產品出現市面，三星新推出的HDMI 1.3高畫質電視，能夠完美呈現經由這些訊源產品傳送而來的數位內容，使消費者享受最高畫質的影片及各種音效功能。

SiliconImage於2007年CES期間，發表專為高畫質電視設計的新款 VastLane SiI9125接收器，協助高畫質電視顯示由新一代消費性電子產品所提供的深彩內容，例如新力PlayStation3遊樂器及多款高解析度DVD放影機。VastLane SiI9125支援HDMI1.3功能，並提供高畫質電視製造商一個低成本的方案，以建置兩個HDMI輸入端，使高畫質電視可同時連結多部HDMI裝置。例如，可同時將DVD放影機與視訊轉換器（Set-Top Box,STB）連結至高畫質電視。此款新產品可協助高畫質電視呈現數十億色彩深度，釋放出無與倫比的鮮明影像與精準度。其內建的高頻寬數位內容保護（High-Definition Content Protection,HDCP）解密引擎，能保護數位鏈路傳送高解析度影片與音樂。SiI9125支援Super Audio-CD 與DVDAudio格式，其中包括192 kHz的7.1聲道環繞立體聲及192 kHz的立體聲音效。

SiliconImage亦於CES發表第一代VastLane HDMI 1.3交換器。新款HDMI1.3交換器可協助多台HDMI訊源裝置同時連結至高畫質電視，並提供225MHz的運作時脈，讓消費者享受色彩更鮮明的影像內容。支援HDMI1.3技術的SiI9181與SiI9185，協助高畫質電視製造商透過低廉的方案，在最新高畫質電視中加入HDMI連結埠。

SiI9181 與SiI9185提供一個低成本的方案，傳送高解析度的數位音樂與影片，為消費者呈獻真正全數位的影音體驗。各種新型整合功能有效降低了系統成本，並提供內建消費者電子控制功能，以及整合式擴展顯示識別資料存取記憶體（Extended Display Identification Data RandomAccess Memory, EDID RAM）等各種先進功能。

HDMI1.3規格提供較上一代HDMI多兩倍的頻寬，並加入色深支援功能、更廣的色域空間、新型數位音樂格式，以及唇形同步功能（lipsync）。HDMI 1.3支援10位元、12位元及16位元（RGB或YCbCr）色彩深度，超越上一代HDMI的8位元深度。

Silicon Image行銷副總裁Dale Zimmerman表示：「HDMI 1.3獲得越來越多的市場關注，並贏得一線HDDVD、藍光放影機製造商及電視製造商的支持。我們很高興三星選擇Silicon Image的HDMI1.3系列產品，徹底發揮藍光標準與新一代高畫質電視的所有潛能。隨著消費者對於高畫質電視效能與影像品質的要求持續攀升，HDMI1.3支援功能將成為顯著的競爭優勢。」


Silicon Image為消費性電子產業提供最強固且完整的測試技術平台。隨著HDMI/HDCP與DVI/HDCP元件全球出貨量超過1億顆，SiliconImage在提升產品互通性方面，累積了相當豐富的經驗。SiliconImage運用自有版權韌體堆疊支援HDCP功能，並透過其HDCP計畫進行三方驗證流程，防止密鑰盜拷及各種驗證與防護的問題。此項驗證計畫加上Simplay Labs先進且全面的測試計畫，協助OEM廠商解決所有跨平台相容性的問題。

SimplayHD測試方案已完成SiI9134、SiI9125、SiI9181 和SiI9185 HDMI1.3的相容性驗證。Simplay測試方案為高畫質電視、視訊轉換器，以及影音（A/V）接收與DVD放影機等高解析度消費性電子產品，提供相容性測試服務，協助製造商達到產品相容性目標，並為消費性提供最高品質的高畫質電視享受。

       新一代藍光光碟格式由三星電子及其他多家全球一線消費性電子廠商共同制定，目標為滿足消費者在播放與錄製高解析度內容的需求。此類內容在影像品質方面的要求遠超過DVD的負荷。

cabin

感謝電電兄提供豐富的資訊

我想這些規格很多人都倒背如流了,只是不知道搭配PC的方案要到何時才會露出一線曙光呢.....

west

HDMI的規範公佈的時間為:
Version 1.1 was released in May 2004.
Version 1.2 was released in August of 2005.
Version 1.2a was released in December of 2005.
Version 1.3 was released in June of 2006.
Version 1.3a was relaesd in Nove of 2006

各版本之差異如下

HDMI 1.1 : Support for DVD Audio

HDMI 1.2 : Adds features and capabilities that increase HDMI's appeal for use in both the CE and PC industries. Specifically, the features and modifications for HDMI 1.2 include:
Support for One Bit Audio format, such as SuperAudio CD's DSD (Direct Stream Digital)  Changes to offer better support for current and future PCs with HDMI outputs, including: Availability of the widely-used HDMI Type A connector for PC sources and displays with full support for PC video formats
Ability for PC sources to use their native RGB color-space while retaining the option to support the YCbCr CE color space
Requirement for HDMI 1.2 and later displays to support future low-voltage (i.e., AC-coupled) sources, such as those based on PCI Express I/O technology

HDMI 1.2a :  Consumer Electronic Control (CEC) features and command sets and CEC compliance tests are now fully specified. Creation of version 1.2a of the HDMI Compliance Test Specification (CTS), which includes a CEC Supplement. HDMI CTS 1.2a has been updated for technical consistency with HDMI Specification 1.2a as well as to the recently released HDMI Specification 1.2. Significantly, CTS 1.2a contains additional cable and connector testing and Authorized Testing Center (ATC) submission requirements. Specifically, under CTS 1.2a, the Adopter shall submit for testing to the ATC any new HDMI cable whose length exceeds previously tested cables. Additionally, HDMI Licensing, LLC will maintain a list of approved connectors. For a device to pass CTS 1.2a testing at an ATC, all connectors on such device must appear on the approved connector list. To add a connector to this list, the vendor must submit to the ATC or HDMI Licensing, LLC full and passing testing results.

HDMI 1.3:
Higher speed: Although all previous versions of HDMI have had more than enough bandwidth to support all current HDTV formats, HDMI 1.3 increases its single-link bandwidth to 340 MHz (10.2 Gbps) to support the demands of future HD display devices, such as higher resolutions, Deep Color™ and high frame rates. In addition, built into the HDMI 1.3 specification is the technical foundation that will let future versions of HDMI reach significantly higher speeds.
Deep Color™: HDMI 1.3 supports 30-bit, 36-bit and 48-bit (RGB or YCbCr) color depths, up from the 24-bit depths in previous versions of the HDMI specification, for stunning rendering of over one billion colors in unprecedented detail.
Broader color space: HDMI 1.3 adds support for “xvYCC” color standard, which removes current color space limitations and enables the display of any color viewable by the human eye.
New mini connector: With small portable devices such as HD camcorders and still cameras demanding seamless connectivity to HDTVs, HDMI 1.3 offers a new, smaller form factor connector option.
Lip Sync: Because consumer electronics devices are using increasingly complex digital signal processing to enhance the clarity and detail of the content, synchronization of video and audio in user devices has become a greater challenge and could potentially require complex end-user adjustments. HDMI 1.3 incorporates automatic audio synching capabilities that allows devices to perform this synchronization automatically with total accuracy.
New HD lossless audio formats: In addition to HDMI’s current ability to support high-bandwidth uncompressed digital audio and all currently-available compressed formats (such as Dolby® Digital and DTS&reg, HDMI 1.3 adds additional support for new lossless compressed digital audio formats Dolby TrueHD and DTS-HD Master Audio™.

音效應用部分:
HDMI 1.1 :杜比數位位元流/DVD 音訊/PCM*
HDMI 1.2 :杜比數位位元流/DVD 音訊/PCM*/SACD
HDMI 1.3 :杜比數位+ 位元流/杜比 TrueHD 位流/杜比數位位元流/DVD 音訊/PCM*
產品: 市面上目前的PS3 即支援HDMI1.3

資料來源:http://www.hdmi.com
