數位電視接收天線方向調整以 Google Maps 呈現

kennykuo

這還真不錯耶，直接輸入住址還可以看到附近的收視情況!!一定要給個讚!!
az9a9 發表於 2011-1-11 21:00

有些簡短訊息也會在 Facebook 無線數位電視2.0 粉絲頁 發布，可別吝嗇在 Facebook 給個讚喔！ :">

jchsu217

屏東市的訊號看來不錯

kennykuo

本文章最後由 kennykuo 於 2011-2-20 22:31 編輯

版本說明

v0.18.0

2011/2/20 慶賀HiHD中部三站台(三義站、南投站、集集大山站)即將放送，預先推出特別紀念版。僅提供中部三站台涵蓋區域網友，可額外顯示查詢點所在之直接波場強數值，直接波場強乃為實驗性質，無法作為可否有效接收之判定依據，僅供參考。

網址：http://dvbt.kennykuo.idv.tw/gmap/taiwan_hdtvonly.asp

照慣例仍以各地方政府所在地作為查詢標的，直接以"台中市政府"去衝，可得到下圖包含直接波場強值(實驗性質)的結果。

joewang2003

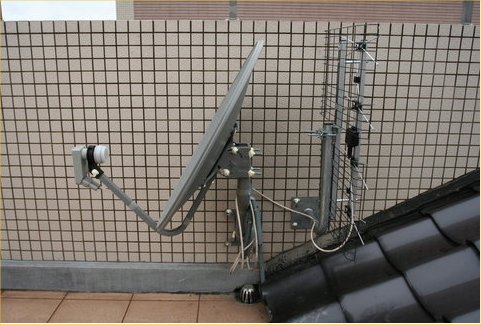

若安裝條件允許, 高增益天線是蠻不錯用的, 像我裝的這隻就沒調方位, 因為縮在牆邊, 360度怎麼調都是訊號強度90%以上

patrick79521

本文章最後由 patrick79521 於 2011-2-24 00:13 編輯

有個問題想問一下
看kennykuo大大貼出來那張圖上寫說南投站有涵蓋台中市區
可是從google map查了一下
中間會受到地形阻擋耶
我從霧峰，大里，台中市政府一路查下來發現跟南投站之間都有地形阻隔

kennykuo

有個問題想問一下
看kennykuo大大貼出來那張圖上寫說南投站有涵蓋台中市區
可是從google map查了一下
中間會受到地形阻擋耶
我從霧峰，大里，台中市政府一路查下來發現跟南投站之間都有地形阻隔 ...
patrick79521 發表於 2011-2-23 20:42

首先要向尋星族園地論壇的 badcat 兄致上最高敬意，小弟的公共服務網站大多站點的定位，都是靠 badcat 兄的幫忙才得以對應到 Google Maps 的座標。

其次要向 patrick79521 大大說聲感謝，沒有您的反應則這個問題仍將延續下去，繼續誤導網友的使用。

最後要向網友致上不僅僅是"深感遺憾（deeply regret）"而已，而是鄭重地道歉！

由於對南投 HiHD 站點沒有再三查證，以至於發生此錯誤情事，還好及早發現也及早更正，免得產生更多的誤解。

希望大家仍如往常般繼續支持小弟，如有錯誤之處也請不吝指教，感恩！

patrick79521

原來如此
謝謝kennykuo兄，你辛苦了

jplin

若安裝條件允許, 高增益天線是蠻不錯用的, 像我裝的這隻就沒調方位, 因為縮在牆邊, 360度怎麼調都是訊號強度90%以上
joewang2003 發表於 2011-2-20 03:12

因為您安裝天線的位置太低了
所以信號都差不多(牆面會反射信號)
天線應該高過圍牆

joewang2003

You don't get my point, 收訊都滿檔了, 幹嘛還要強出頭 (美觀也要顧慮到啊!!)
現在都會區並不是每戶人家都能喬到理想面對發設站 (Line-of-Sight)
此時, 只能在天線選擇上扳回一程

因為您安裝天線的位置太低了
所以信號都差不多(牆面會反射信號)
天線應該高過圍牆
jplin 發表於 2011-2-24 14:25

kennykuo

HiHD 中部三個站台主要的涵蓋區域為

三義火炎山站：苗栗縣西半部、新竹市南側、台中縣西北側等地區。

南投站：台中縣西半部、台中市、南投縣西側、彰化縣、雲林縣、嘉義縣西半部、嘉義市。

南投集集大山站：南投縣埔里、集集、水里、魚池、信義及仁愛部份等鄉鎮為主。

PS. 台中縣已成歷史，請依舊地理位置判斷。

PS2. 以上資料也借 gehru 兄的圖表驗證一下

[/B]

特別取自公視2004年度報告的第十頁(公共電視數位發射站天線場型示意圖)



大家可以更清楚了解，本次 HiHD 中部三站的涵蓋概況。

k2973363

小弟不才

可以請問一下那個東帝士站還有計畫嗎???

是傳說中的台南市區的補隙站嗎?

tom71233

可以請問一下那個東帝士站還有計畫嗎???
是傳說中的台南市區的補隙站嗎?
k2973363 發表於 2011-2-26 20:47

東帝士站就是高雄85大樓站，
這個站在2010年10月之前只有公視有架設天線並發送訊號，
而在2010年10月之後高雄壽山站完工，公視在85大樓的天線就已經移往壽山站，
目前85大樓站已經沒有在發射訊號，
且不管是85大樓站或是壽山站都是屬於高雄的補隙站。

kennykuo

v0.19.0

2011/3/10 歐規 DVB-T 6MHz 單頻網最大設站距離理論值(基於 MODE:8K, Guard Interval:1/4)為 89.6公里，因此將限制超過 89.6 公里的發射站間的連線，以減少視覺的干擾，且符合 DVB-T 實作的理論基礎。

網址：http://dvbt.kennykuo.idv.tw/gmap/taiwan_hdtvonly.asp

DVB-T 6MHz 單頻網最大設站距離

kennykuo

台灣2012年數位轉換不到一年的時間，名稱沿用快三年的「台灣數位電視天線方向調整參考，以 Google Maps 呈現」網站正式改名為「無線數位電視 2.0」，仍將一本初衷繼續陪伴鄉親一起走過數位轉換(ASO)與「高畫質數位電視元年」。

網址：http://dvbt.kennykuo.idv.tw/

world1520

看不懂==
是要把天線朝向藍色線條嗎??
之前在1樓  有舊機車過去就會干擾
目前是把天線拉到頂樓

kennykuo

看不懂==
是要把天線朝向藍色線條嗎??
之前在1樓  有舊機車過去就會干擾
目前是把天線拉到頂樓 ...
world1520 發表於 2011-7-4 22:33

線條是連接查詢地點到發射站的直線，至於線條的顏色是顯示遠近(藍色較近，綠色次之，紅色較遠)。

有時候天線也不一定正好要對準線條的方向，也就是說該線條方向與發射站之間有障礙物(可觀察中間電波第一菲涅耳區是否有地形阻隔)的多寡，也會影響到收訊的強度。通常在都會區很難能夠 LOS (Line of Sight) 可直視性，所以接收反射波或繞射波也是數位接收的優點之一，有興趣可再參考延伸閱讀。

您可以將天線拉到頂樓(戶外)，可以說是穩定收視的基礎，如果環境方便裝設戶外天線的話，當然要以此種方式優先。

延伸閱讀：選擇無線數位電視天線安裝地點，無線數位電視 2.0 部落格

kennykuo

一口氣更新了幾個補隙站(如下)，希望能為區域數位轉換盡點心力，如有誤差之處也歡迎指正，謝謝！

六龜美瓏山
花蓮舞鶴站
三星貴林站
魚池鄉鹿篙站
阿里山鄉茶山站
那碼夏站
牡丹鄉池山站

查詢網址：台灣與離島數位電視發射站(一倍半徑)，如果查不到再請查詢台灣與離島數位電視發射站(二倍半徑)或台灣與離島數位電視發射站(四倍半徑)。

墨殤

支持發貼～ 謝謝了～

kennykuo

本文章最後由 kennykuo 於 2012-1-7 01:41 編輯

民國100年的年尾，HiHD拼圖的最後一塊(東部與離島)，東部三個主站台已於12月底進行發射系統的裝機測試。因此，將此三站位置加入HiHD站台方位查詢功能。

版本說明

v0.21.0

2012/1/6 加上台灣無線數位電視HiHD東部三個(宜蘭/花蓮/台東)已放送測試中的轉播站，依往常經驗訊號開始發射後，除非調整參數可能需要停機外，應該可持續觀看才對，所以已有HD機上盒或電視者，調整好您的天線再重新掃瞄頻道，只要訊號強度許可之下，應可順利接收HiHD高畫質頻道。

網址：http://dvbt.kennykuo.idv.tw/gmap/taiwan_hdtvonly.asp

在此呼籲東部的鄉親, 在查詢完後如果也可順利收視HiHD時, 也別忘了比照西部一樣, 將您的收視狀態經由網站的回報功能, 讓更多鄰近的鄉親因為您的分享, 作為寶貴的參考依據, 感恩 !

PS.
1. 原本東部 HiHD 回報皆是"烏雲", 從此將會"艷陽"高照, 不然您就等著瞧好了.
2. 東部三站的涵蓋區域

kennykuo

1. 瑞芳站
站台位置：新北市瑞芳區
涵蓋區域：新北市瑞芳區吉安里、傑魚里、龍川里、龍潭里、龍鎮里、東和里、爪峯里、新峯里、柑坪里、深澳里、瑞濱里、弓橋里、猴硐里及光復里

2. 富世站
站台位置：花蓮縣秀林鄉
涵蓋區域：花蓮縣秀林鄉崇德村及富世村等
