2016年至今，4K已經成為了家庭影院投影機中高端市場的焦點，各大陣營都不約而同地宣布新的4K機型面世，其中最為引人注目的不外乎T.I德州儀器0.66英寸的單片式UHD 4K DLP以及JVC原生DCI 4K D-ILA解決方案，以及sony也在今年推出了超高流明度的VW5000ES，而除了這幾款備受矚目的4K解決方案之外，Barco則在其Residential(住宅)系列帶來了一款基於單片式4K DLP方案的家庭影院投影機Loki，它的特別之處在於核心的UHD 4K DMD晶片並非T.I所推崇的0.66英寸方案，而是鮮為人知的0.9英寸方案。

以下為大家分析Loki在技術上的特別之處，另外也揭開Barco Residential系列在2016-2017年會有哪些引人關注的焦點之作。

唯獨Barco使用的0.9英寸UHD 4K投影方案

核心為特殊的Optical Actuator光學處理器

今年家庭影院投影機的焦點基本上都在於DLP陣營何時會全面推出適合家用領域的單片式DLP投影方案，其實T.I並不缺4K DMD晶片，很早的時候就已經有針對電影放映機市場的1.38英寸原生DCI 4K DMD晶片，只不過這種4K晶片面積較大，不太適合用於家用領域的單片式DLP方案，因此T.I才於年初宣布帶來面積在0.66到0.67英寸的UHD 4K DMD晶片，透過特殊的方式讓晶片中400多萬個微鏡呈現出800多萬像素的4K超高清影像。而現在Barco突然宣布推出基於0.9英寸單片式UHD 4K DMD晶片的Loki，則讓人感到非常好奇，在技術上它究竟是屬於原生4K還是類似0.66英寸的技術？為此深入發掘了T.I以及Barco方面的相關技術資料，發現原來這是Barco與T.I合作推出的僅僅用於Barco旗下投影機的獨家4K單片式DLP解決方案，並非屬於原生4K類晶片，更加接近於0.66英寸的技術方案。Barco還會有另外一台機型Wodan採用這種0.9英寸的UHD 4K單片式解決方案。

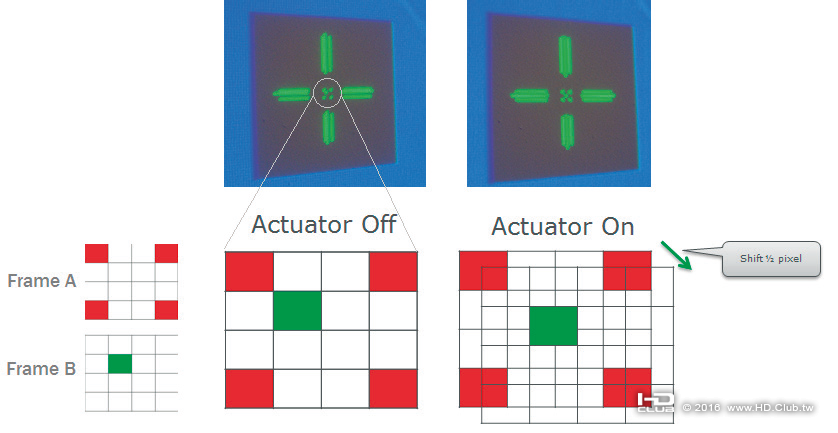

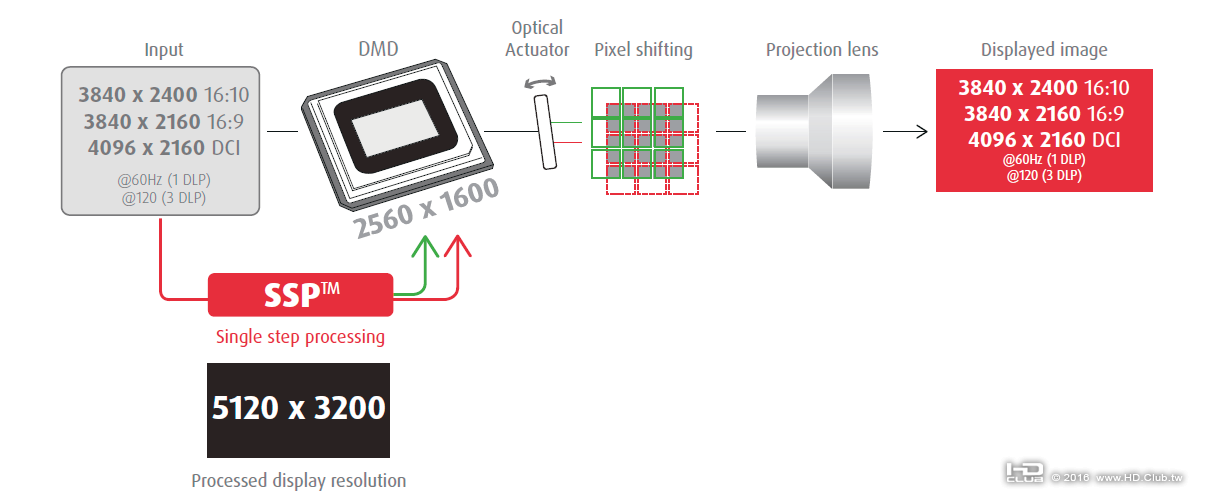

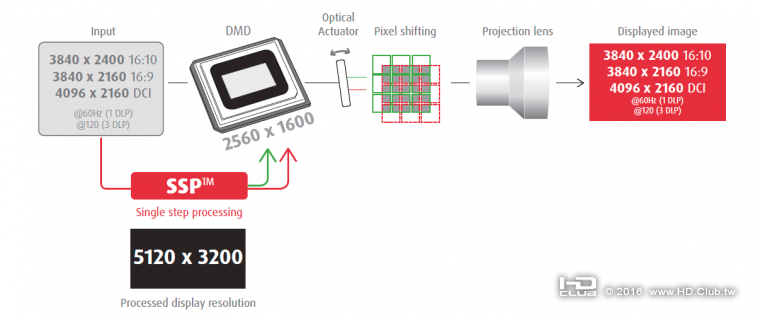

根據Barco官網的一份「4K UHD explained」解釋4K UHD技術的白皮書，可以找到這種0.9英寸單片式4K方案的工作原理。它主要是通過特殊的Optical Actuator光學振動器的處理元件，對原有WQXGA(2560×1600)解析度、400萬像素的0.9英寸的DMD晶片進行像素位移疊加，重新構成800多萬像素的4K畫面。由於這種處理方式是基於光學的方式來實現，並非單純的數碼升頻，可以保證畫面細節的銳利度，同時也能最大限度地克服每個像素可能會產生的同步延遲的問題。同時值得留意一點，這種0.9英寸4K方案最終所呈現出來的每個像素之間的間隙與T.I 1.38英寸原生DMD晶片一樣都是7.5μm，可以說在畫面細膩度方面兩者是基本一致的。由於暫時還沒有機會全面地對Barco 4K機型進行深入的測試，無法得知究竟這種0.9英寸的方案與0.66英寸對比哪種更加出色。不過兩者都是基於400多萬個微鏡的DMD晶片來擴展實現800多萬的4K超高清畫面，理論上畫面細節方面的差異性較小，更多的差別應該在兩者能夠展現的畫面動態範圍之上。

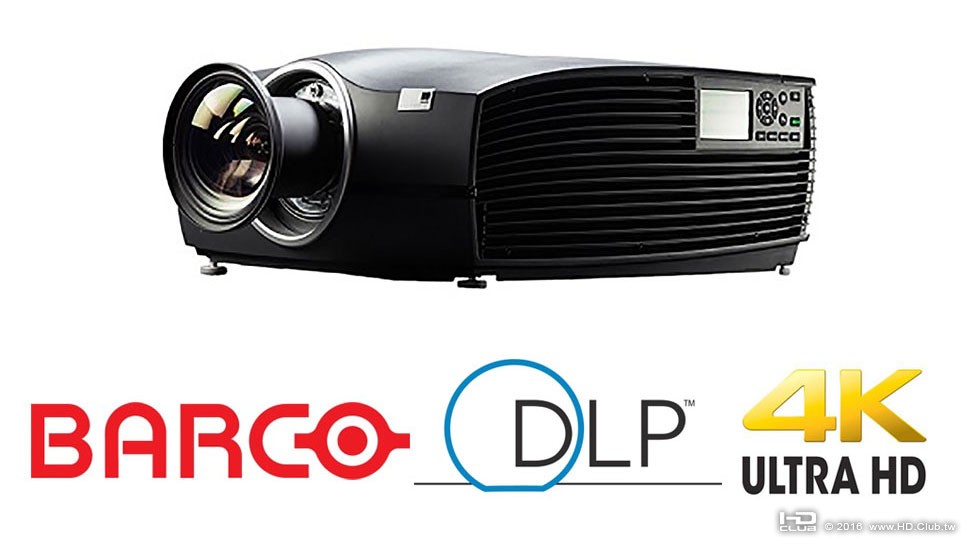

接下來，看Loki在晶片之外的一些技術特點。首先，在光源方面採用了熱門的雷射螢光光源，輸出亮度達到12000流明，這完全能夠滿足300英寸以上超大螢幕的投影需求。其次就是傳輸接口方面，搭配了HDMI 2.0a版本接口，支持HDCP 2.2，兼容HDR高動態範圍技術。而Loki採用了高效的液態冷卻技術，通過風冷與液冷的結合達到更好的降溫處理，並且讓機身尺寸控制在一個更加適合家用的理想大小。

最後，我們除了期待能夠儘快在國內市場看到這款UHD4K投影機所帶來的超一流畫面表現之餘，也來了解一下Barco Residential系列其他幾款高端最新機型的特點吧。

2016-2017 Barco Residential系列

其他多款焦點新機特點

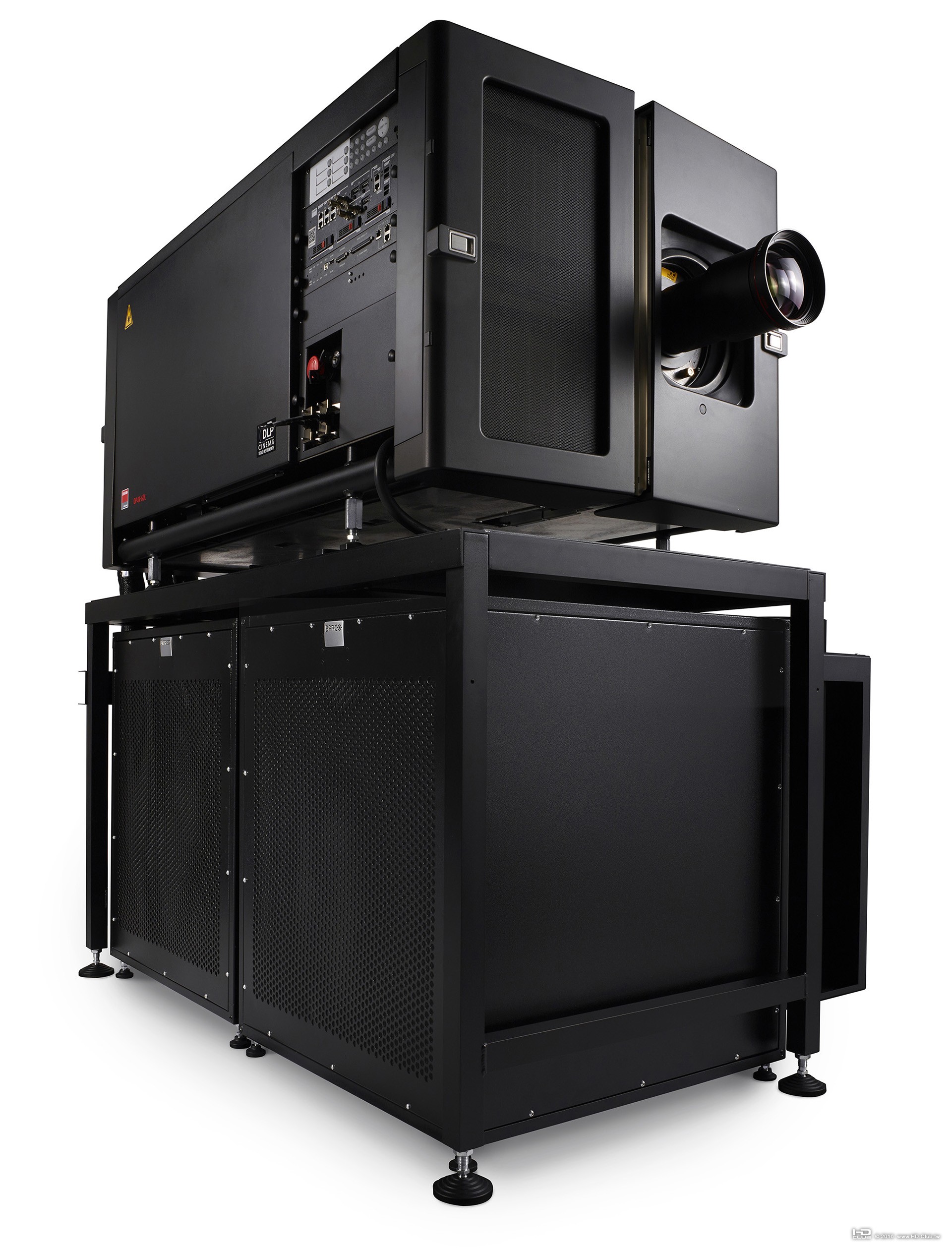

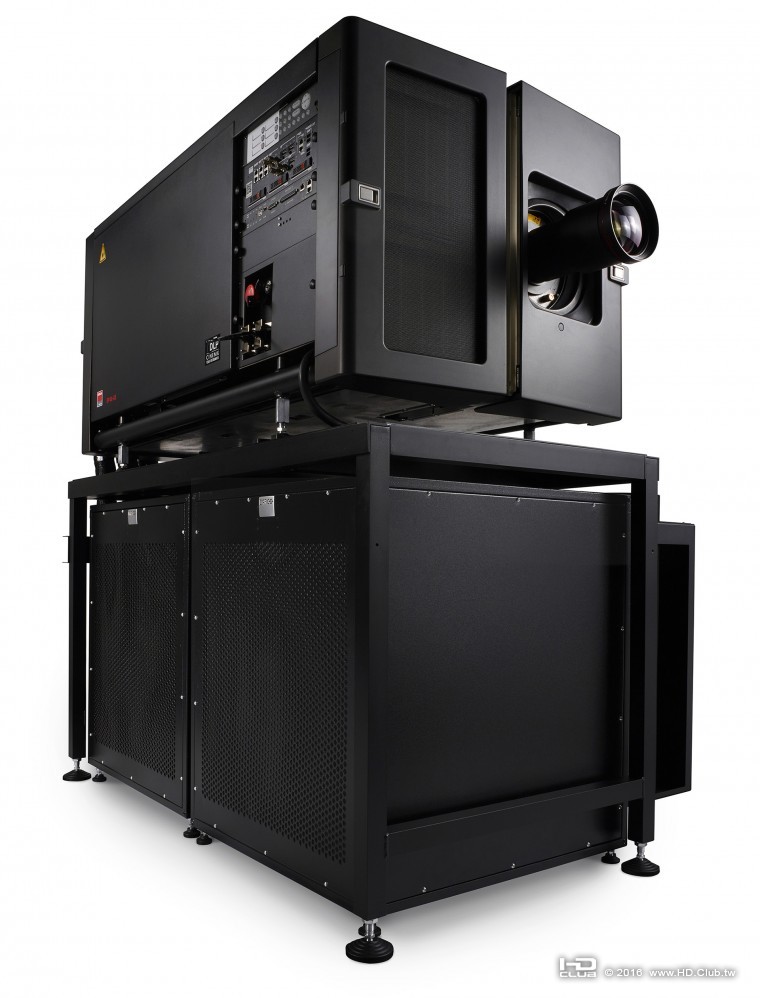

Thor(雷神)

●採用DCI標準的3片式1.38英寸晶片DLP 4K投影機

●6P雷射可調光

●內置HDMI高版本接口

●集成媒體伺服器

●高幀率的3D影像，高達120fps(60fps)

●輸出亮度18000流明、高對比度鏡頭

●支持BT.2020廣色域
