StormAudio ISR Fusion 20 史上最精確、聲道數最多、最暴力的 環繞擴大機　

全文轉自 : 新視聽348期 - 陸怡昶主編

什麼是完美的環繞擴大機？完美當然永遠不存在，但是在既有的技術基礎之上，總有可能做出最接近「理想型」、現今最佳化程度最高的製品。去年（2023）十月一日我在普洛影音網告訴大家StormAudio ISR Fusion 20發表的消息，毫無意外，它成為歷史上第一部先天內建Dirac Live ActiveRoom Treatment（以下簡寫為DiracLive ART）的環繞擴大機，型號之中的「20」表示本機的最大處理聲道數多達20聲道、內建功放16聲道，以最通俗的說法它就是一部16.4聲道環繞擴大機，打破先前環繞擴大機最多聲道數15.4聲道的世界紀錄。至於名稱中的Fusion則是「融合」的意思，這看起來似乎很低調，但我認為這是蠻狂的作法：把頂級環繞處理前級與大功率多聲道後級的分體式組合「融合」成這一部ISR Fusion 20。

Dirac Live各項技術的位階差距

已經認識Dirac Live ART的玩家們應該已經想到，StormAudio ISRFusion 20絕對會是全世界最精準的環繞擴大機，所謂的精準並非只是器材本身、而是確保玩家在自己的空間能確實聽見正確的音樂與電影音效。最近幾年二聲道玩家才開始認真討論DRC（數位空間校正）、環繞擴大機實際應用卻已經超過22年，現在大部分環繞擴大機都有此能力，但校正的準確程度有別。瑞典Dirac Live之所以能在眾多技術中脫穎而出、成為當今最受關注的主流DRC技術，我認為「能完整測試校正低頻與極低頻」，在空間不良、擺位不理想（包括喇叭位置與聆聽位置）的狀態下能有效解決Room Mode在特定頻段造成的駐波與凹陷，也能有效克服左右牆面不對稱、反射條件不均等造成的結像偏移問題，使音像變得明確而安定，上述說的是Dirac Live在「頻域」的作用，藉由校正讓各聲道喇叭獲得平坦的頻率響應，在另一方面Dirac Live也優化「時域」的問題：改善各聲道喇叭在空間中發聲的暫態響應，以及各聲道、各頻段聲響抵達聆聽位置的一致性。講到這裡，或許很多玩家都會認為Dirac Live「把該做的都做完了」，但是實際上多聲道喇叭的發聲整合、聆聽空間的殘響問題相當複雜，過去兩年在多聲道領域最大的變化之一是超低音喇叭的配置數量增加，中、 高價位環繞擴大機與環繞處理前級能「獨立調校」輸出4個超低音聲道已經是家常便飯，Dirac順勢推進更高位階的技術DLBC（Dirac Live BassControl）：它不是採取典型的「高通、低通」分頻，而是採取「全通」濾波器，去整合所有聲道與超低音喇叭500Hz以下的頻段、使彼此之間低頻相位趨於一致，讓所有喇叭的低頻發聲疊合的更好不僅有助於低頻的動態與解析度，還能縮短低頻殘響。然而說到低頻殘響，在空間能應用作為被動吸收低頻的東西體積都不小（例如低頻陷阱），而DiracLive ART則是「化被動為主動」，它的原理正如同抗噪耳機：我們都知道抗噪耳機的中、高音多半還是倚賴被動吸收，低頻波長較長、頻率愈低每個波的時間週期也較長，因此主動抗噪於愈低的頻率「發出反相聲波主動抵銷」的效果愈好。在音響空間中、高音頻段比較容易被空間各平面吸收（像窗簾和地毯就有相當不錯的效果），DiracLive ART就是讓正常空間吸收不了的低頻給音響系統自己解決：音響系統預判當下播放的音訊會受到空間反射產生何種低頻，即時讓音響系統的喇叭主動發出「能量幾乎相等、相位相反」的反相低頻聲波把反射的低頻打消，有效作用範圍是在20至150Hz，此舉能讓低頻發出後、反射的多餘能量瞬間消失，帶給玩家最快速、最乾淨俐落、最清晰的低頻與極低頻。

直接把自家旗艦前級的電路搬過來用

Dirac Live ART的真正實現是在2023年6月8日，全世界僅有StormAudio環繞處理前級能執行Dirac Live ART。在2023年StormAudio有Dirac Live ART的獨家使用權、2024就會解禁，但其他品牌至今仍然沒有推出任何有Dirac Live ART的多聲道製品，主要原因就是技術難度與成本實在太高，在測試時已經確實掌握各聲道喇叭受空間反射造成的低頻殘響狀態，在設定時可以讓所有喇叭同時負責發聲與「低頻殘響消音」，即時處理這麼複雜的狀況必須具備強大的硬體運算能力，我在幾個月前評測的StormAudio ISP Elite AnalogMK3以晶片配備粗估它的運算能力大約相當於四部環繞擴大機數位音訊處理電路的總和，這款旗艦前級有16、24與32聲道版本，價格依序為59.8萬、69.8萬與79.8萬台幣。本篇主角ISR Fusion 20就等同於ISP Elite Analog MK3的「20聲道環繞擴大機版本」，我也實際拆機比對本機結構與ISP Elite Analog MK3的差別。ISR Fusion 20機內分為上下兩層，在兩層之間有相當厚而堅硬的鋼板隔開，下層是電源與功放電路，上層的前級電路包括最重要的數位主板與數類轉換電路完全源自於ISP Elite Analog MK3旗艦前級：數位主板以Analog Devices兩枚Sigma DSP晶片ADAU1445做數位音訊輸出入的對應與取樣率轉換，最高音訊處理精度為28或56 bit；數位主板的核心我判斷是包含ARM Cortex-A15微處理器與1000MHz DSP的單晶片系統66AK2G12、兩枚Analog DevicesSHARC 450MHz DSP晶片ADSP21489與兩枚Xilinx Spartan-6XC6SLX9 FPGA晶片做聲道解碼與Dirac Live ART所需的大量運算。



重要特點
● 20聲道，現役聲道數最多的環繞擴大機
● 全球首部Dirac Live Active Room Treatment環繞擴大機
● 多聲道處理電路源自StormAudio旗艦前級ISP Elite Analog MK3
● 內建16聲道進化版ICEpower D類功放電路
● 每聲道額定功率8歐姆150瓦、4歐姆300瓦
● 可採取橋接驅動前方三聲道喇叭，額定功率500瓦
● 能自由訂製所有聲道喇叭的頻率響應目標曲線
● 法國設計製造

原廠公布規格
●型式：16.4環繞擴大機
●HDMI 輸入/輸出：7進/2出(ARC/eARC)、HDMI 2.1a/HDCP 2.3、支援8K/60p與4K/120p
●音訊處理輸出：20聲道（16聲道喇叭端子與4聲道XLR端子）
●音訊輸入： 4x RCA類比（二聲道）、1x XLR 類比（二聲道）、3x 同軸光纖、3x Toslink光纖
●解碼：20聲道解碼/上混、Dolby Atmos、Auro-3D、DTS:X Pro、IMAX Enhanced ready、Storm XT原生支援，所有音源最高192 kHz解碼
●前處理取樣頻率：48kHz
●聲學校正系統：Dirac Live with Room Correction、Bass Control（多超低音版本）、Active Room Treatment
●每聲道功放電路額定功率：8歐姆150瓦、4歐姆300瓦
●橋接輸出功率：500瓦
●連續輸出總功率：2000瓦
●峰值輸出總功率：2500瓦
●功放總諧波失真（5W）：<0.0015%
●尺寸：49.1x44.2x17.4公分●淨重：16公斤●參考售價：680,000元。

「16+4聲道」DAC前級電路
在聲頻電路部分ISR Fusion 20採取「16+4聲道」結構，其中包括與ISP Elite Analog MK3完全相同的16聲道DAC前級電路板：以Analog Devices 192kHz/24bit 16聲道高性能DAC晶片ADAU1966做數類轉換，後面是正規的類比前級電路，用兩枚JRC八聲道低失真音控晶片（類比式）JRC NJU72323調整音量，使用具備低噪音與寬頻響應特性的JRC NJM8080作全平衡放大、前級類比輸出，隨後這16聲道前級輸出就送往本機下半部的16聲道後級電路。另外還有一塊4聲道DAC前級電路板加在16聲道電路板的後上方，以ESS ES9017 32位元8聲道超低噪音DAC晶片做4聲道全平衡數類轉換，在JRC NJU72323控制音量以後，每聲道各用一枚JRCNJM8068低噪音雙OP Amp晶片放大、從本機的17至20（四個XLR）端子輸出，這四個端子前級輸出端子在一般應用上通常會設定為超低音輸出、連接4支主動式超低音喇叭，也可以設定作為超低音以外的其他用途。ISR Fusion 20前級部分除了處理聲道數與ISP Elite Analog MK3的三種版本聲道數有差別以外，另一項主要差異在於機內右後上方配備最新版本的HDMI輸出入界面電路板：7進2出HDMI 2.1a界面，相容8K/60p、4K/120p與eARC，最高傳輸率40 Gbps。

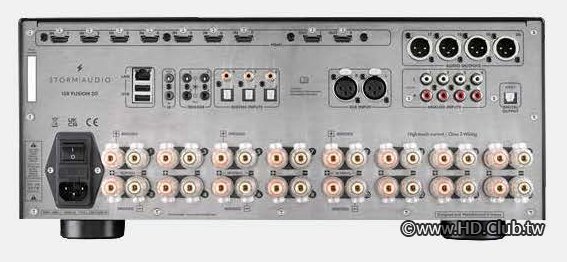

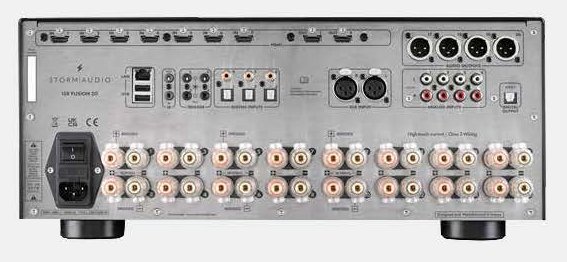

背板端子
ISR Fusion 20可以處理、輸出20聲道，其中16聲道是喇叭輸出、4聲道是XLR平衡聲頻信號輸出，它可以自由定義各聲道由哪端子輸出



前級等同於新版ISP Elite Analog MK3

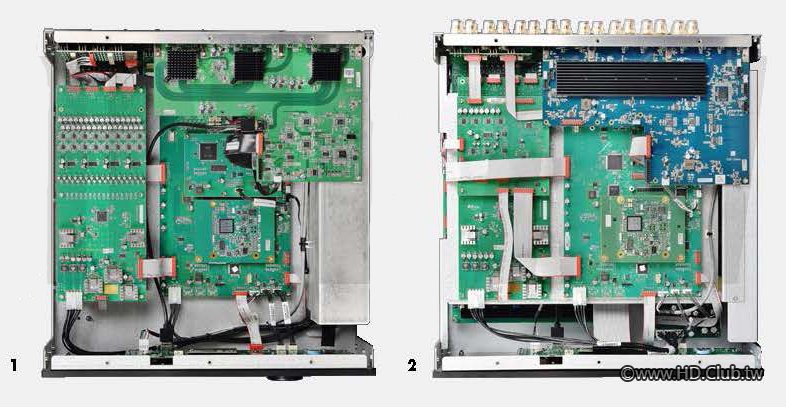

ISR Fusion 20機內電路分為上下兩層，下層是電源與16聲道功放，上層是環繞處理前級電路，StormAudio原廠表明ISRFusion 20的前級電路就是以自家旗艦環繞處理前級ISP Elite Analog MK3為基礎，剛好我有評測過後者、也在分析電路時拍照存檔，現在就可以讓大家比較兩者的差別。圖1是ISP Elite Analog MK3、圖2是ISR Fusion 20，兩者最大差別是在右後方倒L形電路板，這是HDMI輸出入界面，原本ISPElite Analog MK3的HDMI是對應4K/60p的HDMI2.0b，ISR Fusion 20則換裝7進2出HDMI 2.1a界面，相容8K/60p、4K/120p與eARC，最高傳輸率40 Gbps。ISR Fusion 20機內中央數位主板就是從ISP Elite MK3搬過來的，機內左側的DAC前級電路在ISP Elite Analog MK3是上下兩塊一樣的16聲道電路板，ISR Fusion 20也是上下兩塊，下面的電路板與前者相同，上面則是四聲道DAC前級電路板。

真的就是等同於放進一個16聲道大功率後級
下層電路的布局大致分為前、中、後三段，靠近面板的前段有兩大塊電源模組，分別供應給前級與後級電路。下層的中段則是16聲道後級輸入端的緩衝放大電路，接收從上層前級輸出的16聲道音訊以JRC低噪音OP Amp晶片做平衡放大電路以後、輸出到後段的D類功放電路。儘管ISR Fusion 20的體積已經比正常的環繞擴大機還大許多，但如果想放滿16聲道功放電路還要採取AB類是不切實際的想法，高性能D類功放是最佳的選擇，可以放足聲道數，在輸出功率逼近極限的狀態下仍能維持相當低的失真率，不會有發熱產生熱雜音的問題，更現實的一點：這能讓ISR Fusion 20輸出功率完全不亞於一部重量級多聲道後級。我實際觀察ISR Fusion 20的 D 類功放模組，可以看出它是採用著名的丹麥ICEpower的ICEpower300A2。老玩家應該還記得ICEpower是最早受到音響玩家重視的D類放大（約莫在20多年前），也確實大幅提昇了大家對於D類功放音質的印象，然而近幾年討論度最高的D類功放大家都會先想到Hypex Ncore和Purifi Eigentakt。ICEpower台灣的討論度不高、歐美網友討論仍經常提到，最近幾年有幾部獲得EISA Award的擴大機都是採用新版的ICEpower模組，先前我也已經實際試用過兩款採用新ICEpower模組的擴大機，我只能說這已經不是我以前認識的ICEpower、音質真的和Ncore、Eigentakt有得拼。ICEpower300A2是新版的ICEpower模組，相較於舊版，它應用了2018年12月在美國申請的自震盪放大系統專利，新設計的全回路控制震盪調變電路讓此工放在聲頻範圍獲得更大的增益、在聲頻範圍外（高於聲頻範圍的頻率）開環路衰減率提高，使它在施加負回授之後能把失真率降低非常多（與舊版相較）， 在頻寬、相位移特性都優於舊版，高頻響應更平坦且在面對不同阻抗負載時頻響曲線趨於一致。值得一提的是我認為新版ICEpower模組聽起來跟Ncore、Eigentakt有得拼，這應該是與性能進化脫離不了關係，新版ICEpower的頻響與失真特性不僅與它們更接近，而且PWM放大的工作頻率（Switching Frequency）也幾乎相同、都是500kHz。每塊ICEpower300A2模組提供兩聲道、每聲道300瓦4歐姆或150瓦8歐姆額定功率輸出，它也可以橋接成單聲道功放、額定輸出560瓦8歐姆（本機規格僅保守標示為橋接500瓦）。ISR Fusion 20一共使用8塊ICEpower300A2模組，其中的三塊可以設定成橋接輸出，在前方左、中、右聲道喇叭採取橋接驅動的狀態下，功放電路仍有13聲道輸出、依然能讓7.4.6聲道喇叭同時發聲。


想要有Dirac Live ART可沒這麼簡單

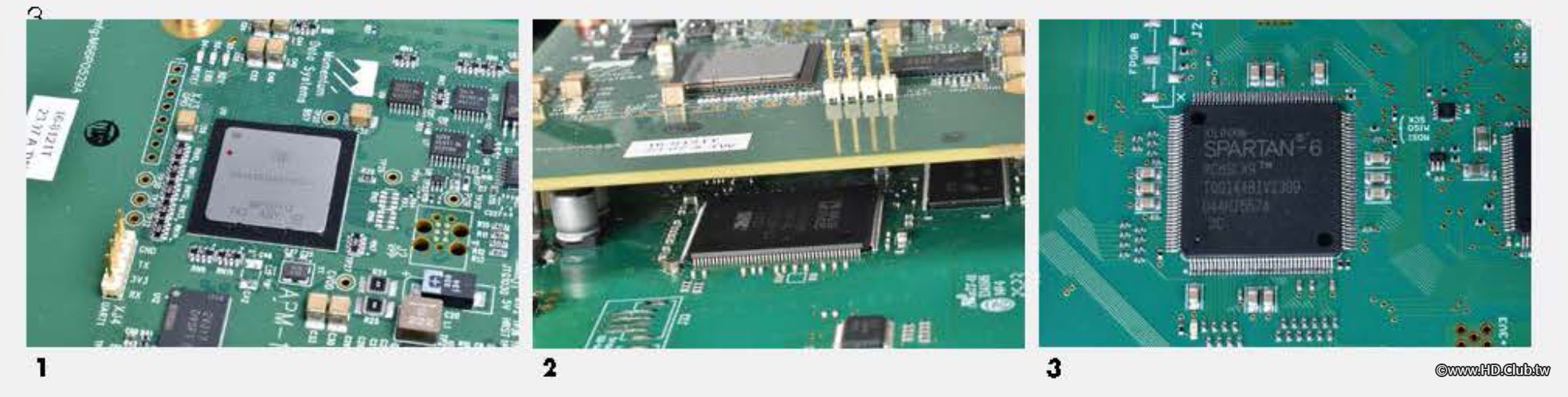

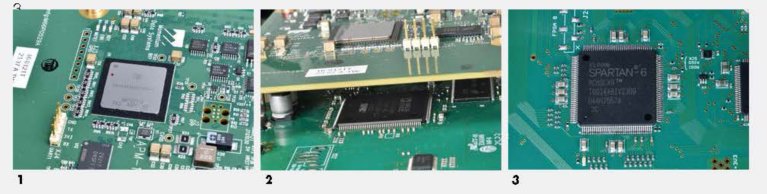

現在大家講AI都會提到算力，在頂級多聲道的世界同樣也是以算力決勝負，儘管Dirac Live ART在2024已經「解禁」、不再是StormAudio獨家，但Dirac Live ART就是需要更強大的運算能力才能夠準確推算、把空間反射的低頻能量打消。我仔細看了本機的數位音訊處理電路，它裝了單晶片系統66AK2G12加上兩枚Analog Devices SHARC 450MHz DSP晶片ADSP-21489、還有兩枚Xilinx Spartan-6 XC6SLX9 FPGA晶片，多數旗艦級環繞擴大機與環繞處理前級裡面配備的DSP加總，與本機的運算能力仍有當大的差距，它們某些可以升級到DLBC，但是我很懷疑能不能升級到ART，要是在StormAudio以外的品牌有「低配版ART」、我也是樂見其成啊！

訂製系統、多聲道調度與音質考量
看到這裡，各位應該很明白這是一部推力強大到變態的環繞擴大機，驅動喇叭的能力絲毫不亞於高價位多聲道後級，但或許玩家們有疑問：它的聲道數會不會太多了？16聲道功放用得完嗎？我認為StormAudio想得很清楚他們做的是給金字塔頂端用戶的製品，有當高的比例會是訂製安裝，而訂製系統大多數配備的嵌入式超低音喇叭是被動式，ISR Fusion 20內建功放聲道數這麼多、功率又這麼大，當然可以自己推「不只一支」嵌入式超低音喇叭、完全不需要另接後級去驅動被動式超低音，7.3.6聲道嵌入式喇叭系統可以全部自己推。另外還以考慮採取Bi-Amp方式可讓高音單體不受到中低音單體反電動勢的影響，得到更純淨安定、質感更好的高音，本機也可以讓用家自由設定有哪些聲道喇叭採取Bi-Amp驅動。玩家還能自由定義加入F ro n tWide、Height喇叭，在系統規劃時按照自己的需求決定多聲道喇叭的配置方式之後，16聲道功放「有多的聲道」就可以採取Bi-Amp或橋接，本機的4個XLR輸出也不是只能作為超低音聲道輸出，倘若用家想要接更強、更高級的後級驅動左右聲道與中央聲道喇叭，也可以將本機的4聲道平衡輸出端子指定作為任何聲道的前級信號輸出。講到這裡可能就有玩家要問：同樣是用它的二聲道功放推一支喇叭，到底是採取Bi-Amp還是橋接比較好？本機是標示沒灌水的功率規格，大多數喇叭「連續」承受150瓦的機率不高，因此我會以注重音質的Bi-Amp為優先，如果您用的喇叭阻抗為4歐姆，本機單聲道功放就能額定輸出300瓦、沒有橋接的必要，且橋接會讓輸出阻抗倍增、阻尼因數減半，對喇叭的控制力有損。然而反過來說，若您想用它驅動8歐姆喇叭、喇叭的承受功率也夠高，橋接能獲得高達三倍以上的額定功率，在訂製系統也可以考慮採取橋接驅動被動式超低音喇叭。


20聲道DAC前級電路

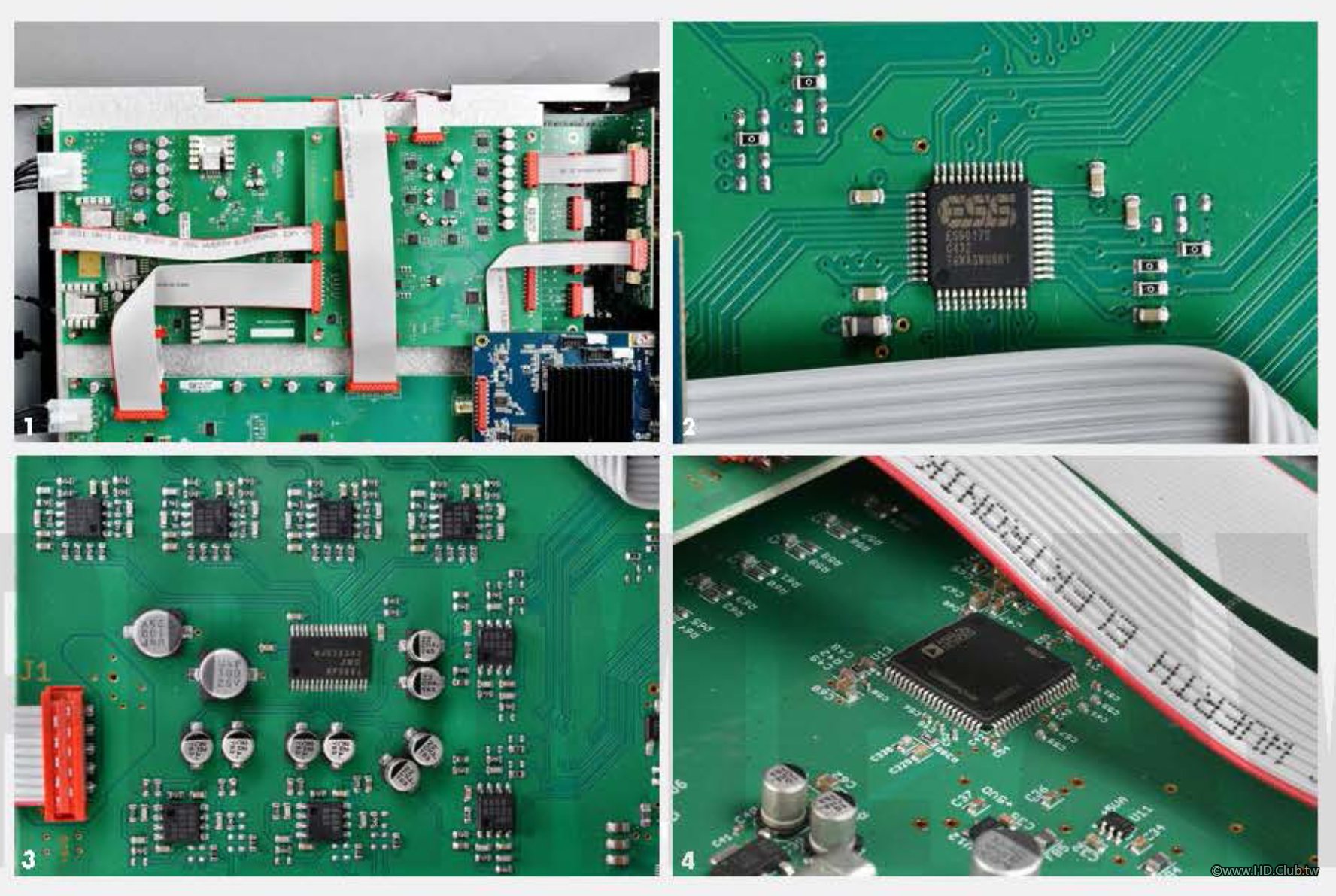

請見圖1，ISR Fusion 20把DAC前級分成16聲道與4聲道兩塊電路板來做，所以做成一長一短兩塊電路板，上面比較短的電路板用ESS ES9017S做四聲道數類轉換（圖2），我特別強調DAC「前級」電路是因為本機確實是採取正規的類比多聲道前級電路（不是用數位音訊處理或DAC晶片控制音量），這樣能完整保留DAC的高動態特性與音質，本機採用JRC的音量控制晶片與低噪音OP Amp，上方的四聲道輸出至機背編號16至20的平衡輸出端子。下方16聲道DAC前級電路板的數類轉換晶片是用Analog Devices ADAU1966，後面接16聲道音控與前級放大電路，輸出至下層的16聲功放。

設定「消音專用」超低音喇叭，ART效果會更好
在正式聆聽之前我不僅作好了Dirac Live的測試工作，而且還刻意改變條件，例如用DLBC（不用ART）與使用ART，還有以多種目標曲線計算Filter，以便比較其間聽感的差異。這回我仍以Pioneer EX系列喇叭為主、採取7.4.6聲道喇叭配置：前方三聲道喇叭S-1EX與S-7EX（阻抗都是4歐姆）均採取Bi-Amp驅動，四支主動式超低音的其中兩支在Dirac Live ART設定為消音專用，只用作打消所有聲道20至150Hz的低頻反射音（發出反相聲波）不負責環繞音效的超低音聲道發聲。


ISR Fusion 20的16聲道功放電路

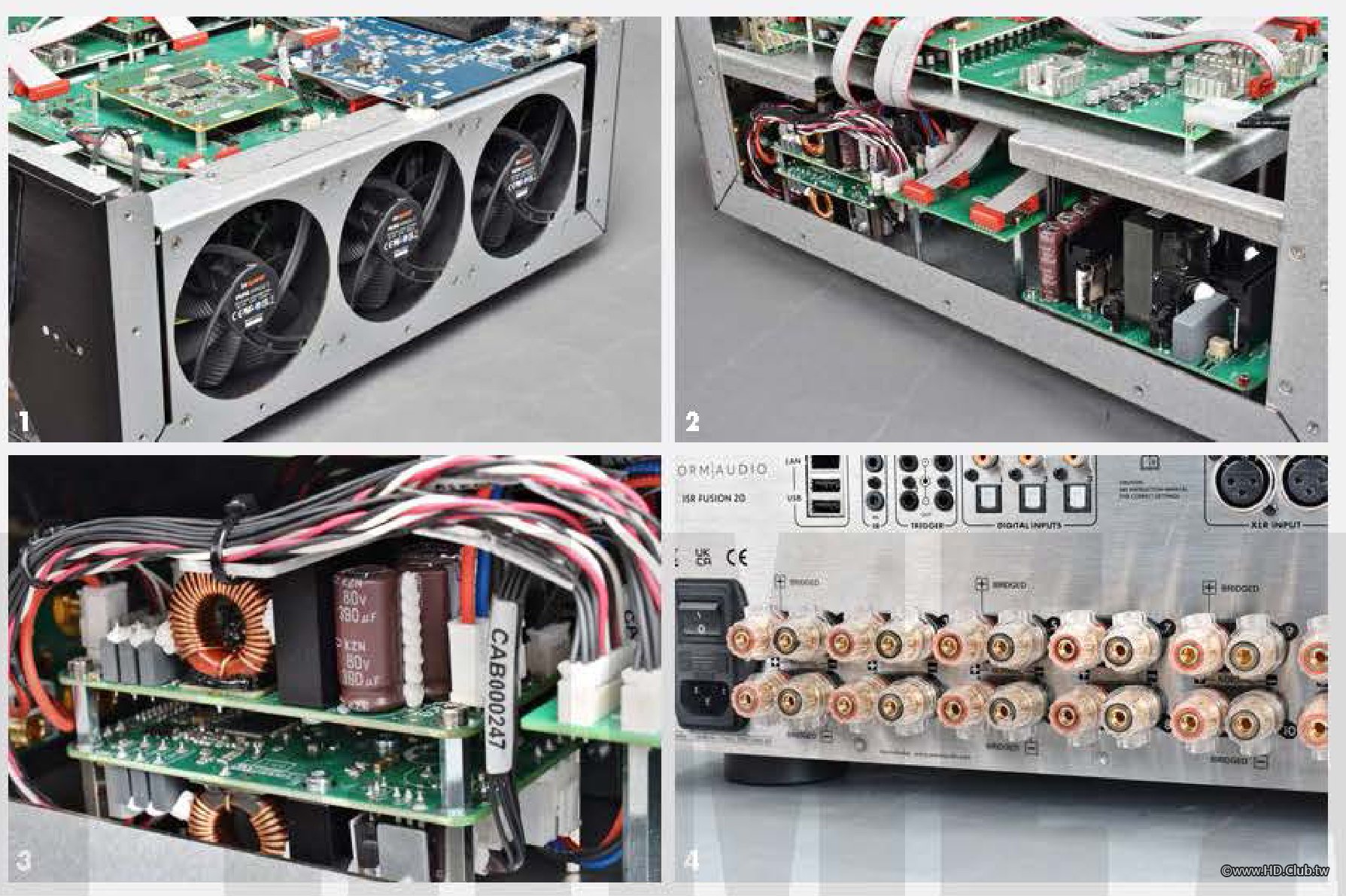

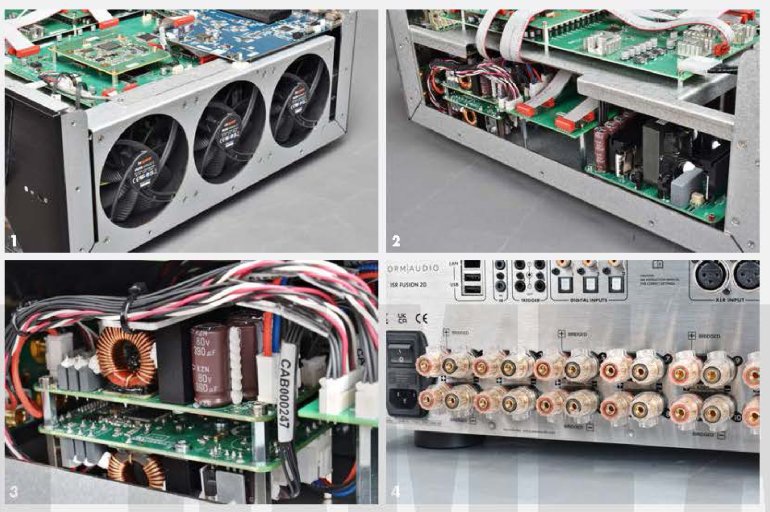

請見圖1，本機的右側有三個風扇，主要是為下層的功放電路與電源電路散熱（風扇僅在溫度偏高時運轉），再從本機的左側看進去（圖2），很明顯可以看到前、中、後三段：前段是功放電路的交換式電源、中間有排線與紅色連接器的是一塊蠻寬的電路板，這是16聲道功放電路輸入級的緩衝放大電路，後段則是一整排的ICEpower模組。圖3可以看見上下結合兩塊ICEpower 300A2模組，每塊模組2聲道、兩塊背對背組合就能輸出4聲道，在ISR Fusion 20機內總共有4組。在8個ICEpower模組之中有三塊可以設定為橋接，請見圖4：只有編號為1、2，編號5、6以及編號9、10可將原本的二聲道橋接為單聲道輸出，需要用更強大功率驅動前三聲道喇叭或被動式超低音喇叭，可利用此橋接機能。

比較DLBC和ART：聽過ART就回不去了！
對於像本機這樣擁有強大空間校正能力的製品來說，我不用說大家都知道ISR Fusion 20非常中性的聲音性格必然是它的基本特性，然而中性也有程度上的差別，ISR Fusion20的用家可以自由定義各聲道喇叭頻率響應的校正區間，想保有原有喇叭大部分聲音性格的玩家可以只校正低頻，而我則是傾向於校正大部分頻段，僅保留超高音頻段不校正、維持超高音頻段離軸響應的自然滾降狀態，這樣仍能以Dirac Live確保所有聲道頻響正確性與一致性，ISR Fusion 20也確實能讓我聽見所有方位聲音物件都有著非常清晰明確的結像與形體，我故意不校正超高音頻段則是想讓聲音顯得自然不緊迫、不會因為補償高端滾降增加高音單體輸出造成更大的負擔與失真，在寫實之餘仍能呈現出良好的音樂性。

在試聽初期我就以低頻豐富的音樂檔切換比較「只用DLBC」和「使用ART」的差別，聽「藍色巨星」動畫電影原聲帶WE WILL的鼓solo段落，兩者之間有明顯的高下之分，在DLBC狀態下我已經用了4支超低音喇叭，低頻與極低頻當然是非常快、狠、準，然而在使用ART處理的狀態下，腳踩大鼓的聲音才是「夠緊夠實」，已經不是某些老音響迷講的什麼寬鬆（其實那是低頻控制力不足的現象），就像真的有人在你面前打一套鼓，低頻極低頻在瞬間發出強力的punch之後、「餘音」短促快速收斂，鼓聲起落之間有著很大的能量對比。我接著聽宇多田光Gold ∼また逢う日まで∼ (Taku's Twice Upon aTime Remix)，系統在發出超強的極低頻與低頻能量依然保有超高的控制力，全曲維持非常清晰的極低頻線條，能清楚聽見到低頻與極低頻音色與音高的變化，消除低頻殘響確實能讓我感受到ART讓低音的動態（無論音量大小）與解析度提升到一個全新的境界，這還是DLBC和ART的差距而已，各位可以想見如果只使用一般的Dirac Live、甚至沒有Dirac Live低頻表現與ART差別會有多大。



音樂的三度空間音場沈浸感
ISR Fusion 20有這麼多的聲道數，我當然不會只用2.4聲道聽音樂、而是讓每一支喇叭在播放音樂的情況下全部產生作用，把YouTube音樂影片與二聲道音樂檔變成「擬Spatial Audio狀態」。ISRFusion 20能滿足這樣要求，我採取的方式是使用Dolby Surround模式、把Center Spread設為On就能讓前方音場展開（樂器與人聲不會過度集中在中央聲道） 再使用StormXT，此時ISR Fusion 20只是把二聲道上轉多聲道，展現出置身音樂演出現場的三度空間音場沈浸感並不亞於聽Dolby Atmos串流，而且如果是聽無損音樂檔，音質還優於採取Enhanced AC-3壓縮編碼的DolbyAtmos音樂串流呢！

根本就是高功率多聲道後級的暴力程度
無論是音樂還是電影ISR Fusion2 0 都表現出極度寫實的聲音性格，寫實當然與Dirac Live ART的空間校正有關但不是全部，我認為本機內建的16聲道功放電路確實是一部音染很低、聲音純淨通透、速度很快而且很暴力的後級，如果拿我曾經正式評論過的多聲道後級比較，我認為它和Marantz AMP 10與Trinnov Amplitude16聽起來最為接近，只是本機功放電路輸出功率比它們小（25%）而已。實際用ISR Fusion 20驅動多聲道系統，我可以明白告訴您：這是我聽過最凶悍的環繞擴大機，它能把大多數喇叭推到承受功率的極限並維持極低失真，在超低音喇叭工作頻段之上、把所有聲道喇叭負責的低頻推得飽滿而緊實，速度快且衝擊力極強，像是火箭、飛機噴射引擎的聲音能感受到有如巨大的氣柱，撞擊與砲彈猝發聲響的力量強猛且毫不鬆散，我知道很多暴力派玩家會大幅調高超低音喇叭輸出提高低頻能量，但ISR Fusion 20已經能推到讓所有喇叭火力全開，想要得到「連身體都有感覺」的低頻能量不需要誇張的調校，頂多把極低頻增加2至3dB就能讓玩家們「非常有感」了。ISRFusion 20高純度的聲音還能讓玩家感覺到非常廣闊深遠的空間感，即使閉起眼睛、它呈現出來清晰的聲音視覺感也能讓我感覺到在周遭三度空間聲響的複雜程度，從聽覺「看見」各個聲音物件形體、分佈狀況、定位與移動方式。

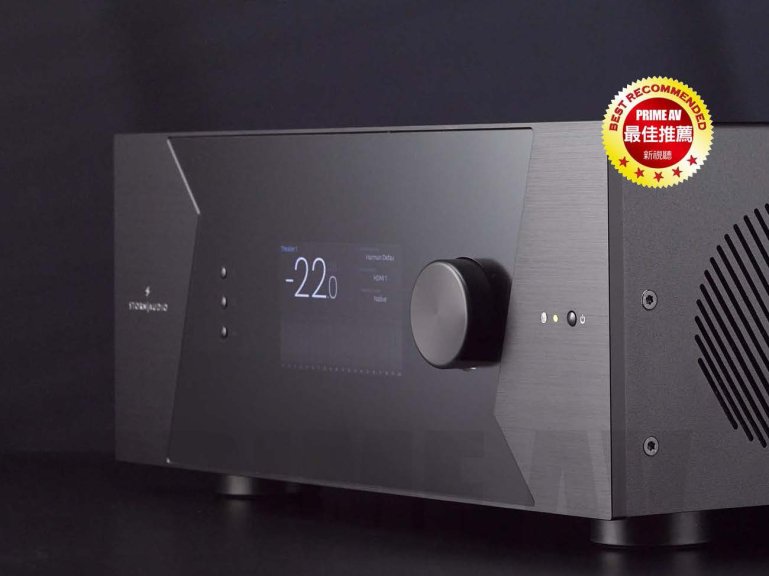

最佳推薦
StormAudio ISR Fusion 20是史上最精確、聲道數最多、最暴力的環繞擴大機，這其實也不算是我的個人意見，而是從硬體、應用技術與規格這三方「完全以客觀條件評估」它就是這麼強！以絕對表現而論，它已經夠資格得到我們的最佳推薦，ISR Fusion 20的處理聲道數是20聲道、比ISP Elite 24 AnalogMK3環繞處理前級少四個聲道、價格便宜1.8萬元、卻奉上近30萬元等級的高性能16聲道後級，它是全世界第一部Dirac Live ART環繞擴大機，也是目前想玩Dirac Live ART最精打細算的選擇。
