本文章最後由 光之白翼 於 2010-11-15 19:32 編輯
量測儀器:Eye-One Pro ( i1 Pro )
量測軟體:CalMAN v3.7
播放器:PS3
BD:AVS HD
線材:鐵三角 HDMI 1.3版 2m
測試環境:低光害環境
PS3設定值如下:
影像設定:BD/DVD影像輸出格式:Y Pb/Cb Pr/Cr
顯示器設定:RGB Range (HDMI):限制（如要設定為全取，電視端HDMI/DVD RGB 設定，請設為非標準。）
顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):關閉
依顯示器基礎簡易調校來做基礎，檢測原廠各模式之設定～
原廠影像明亮模式，亮部正常，但暗部細節嚴重損失，黑階17-23皆無法辨識。
原廠影像標準模式，亮部正常，但暗部細節損失，黑階17-19皆無法辨識。
原廠影像柔和模式，亮部正常，但暗部細節輕微損失，黑階17-18皆無法辨識。
原廠遊戲模式，亮部正常，但暗部細節輕微損失，黑階17-18皆無法辨識。
（有很多設定選單，只有一般設定模式下才可做調整，例如色溫-白平衡、Gamma等。）
但就在小弟使用該模式為基礎，開始初步設定該機種各項設定時發現，該機種的Gamma調整系統，竟然會隨著設定的變動，而影響黑階準位以及色溫！
於是小弟就先使用PS3播放AVSHD將對比與亮度做出適當的修正，測試環境屬於低光害場所，所以依舊把最高輝度訂在35 fL(125cd/m2)，
依不損失最低輝度與保持最高輝度為基礎，調整對比.亮度將灰階暗部.亮部拉至最明顯情況，並且先簡易量測各組白平衡設定、Gamma值設定，以便找出最適當之基礎設定值～
選擇2.2選單時，亮度須調整為+71，黑階位準才為較佳情況，但量測的實際Gamma為1.67。
選擇2.4選單時，亮度須調整為+77，黑階位準才為較佳情況，但量測的實際Gamma為1.76。
選擇2.6選單時，亮度須調整為+87，黑階位準才為較佳情況，但量測的實際Gamma為1.89。
所以進階設定>Gamma調整，小弟選定2.6這組設定，再依照這個基礎去量測各組白平衡設定之色溫，偏藍2-色溫約11000，偏藍1-色溫約9900，標準設定-色溫約8900，偏紅1-色溫約6600，偏紅2-色溫約5400，因此白平衡設定就選擇了偏紅1。
一般來說如果是真正做完完整灰階、色彩校正的話，D65色溫不致於會出現太黃這種問題，當然跟D93放在一起比較，是一定覺得比較黃...
但倘若如果該機種因先天可調性受限，導致色解碼錯誤、色域過大等等問題，那就有可能照成如此的結果。
而台規46G20W就是有此問題的機種之一，因為原廠設定選單中並沒有提供色彩管理系統，也沒有色彩矩陣可變更，所以導致小弟在校正時受到極大程度的限制！
小弟只能在選單中可調整的範圍內，去修正色解碼，讓它儘可能得到更好的色平衡，但是基本上它所呈現出來的影像，與真正做過完整的色彩校正之顯示器，還是有一定程度的差距...
TH-P46G20W校正後，該機種各項設定值如下:
影像模式選擇:一般設定
對比:+75
亮度:+87
彩色:+33
自然色:+1
畫質:+35
白平衡選擇:偏紅1
色彩補正:無
x.v.Color:無
照片畫質增強:（無法選擇）
愛眼:無
雜訊抑制:無
動態解像度改善:有
進階設定>白平衡亮紅調整:-1
進階設定>白平衡亮藍調整:-6
進階設定>白平衡暗紅調整:-6
進階設定>白平衡暗藍調整:-1
進階設定>黑伸張:+0
進階設定>Gamma調整:2.6
進階設定>面板亮度:中
進階設定>輪廓增強:無
進階設定>自動增益控制:+0
畫寬調整>畫寬切換:寬螢幕畫面
畫寬調整>高畫質畫面設定:畫面2
畫寬調整>水明寬度設定:（無法選擇）
畫寬調整>放大畫面調整:（無法選擇）
電腦選單設定:（無法選擇）
HDMI/DVD RGB 設定:自動（如果要變動該設定值，請記得與PS3內部顯示器設定:RGB Range設定相互搭配，全取配非標準、限制配標準16-235）
其他設定
3次元Y/C迴路:（無法選擇）
色彩本體:（無法選擇）
區塊影像雜訊抑制:無
框點影像雜訊抑制:無
黑階準位:偏亮（選擇偏暗的話，無論如何調整都會導致暗部細節損失）
電影模式設定:有
24P影像撥放設定:48Hz或60Hz（設為48Hz時，畫面有嚴重閃爍感，請自行抉擇）

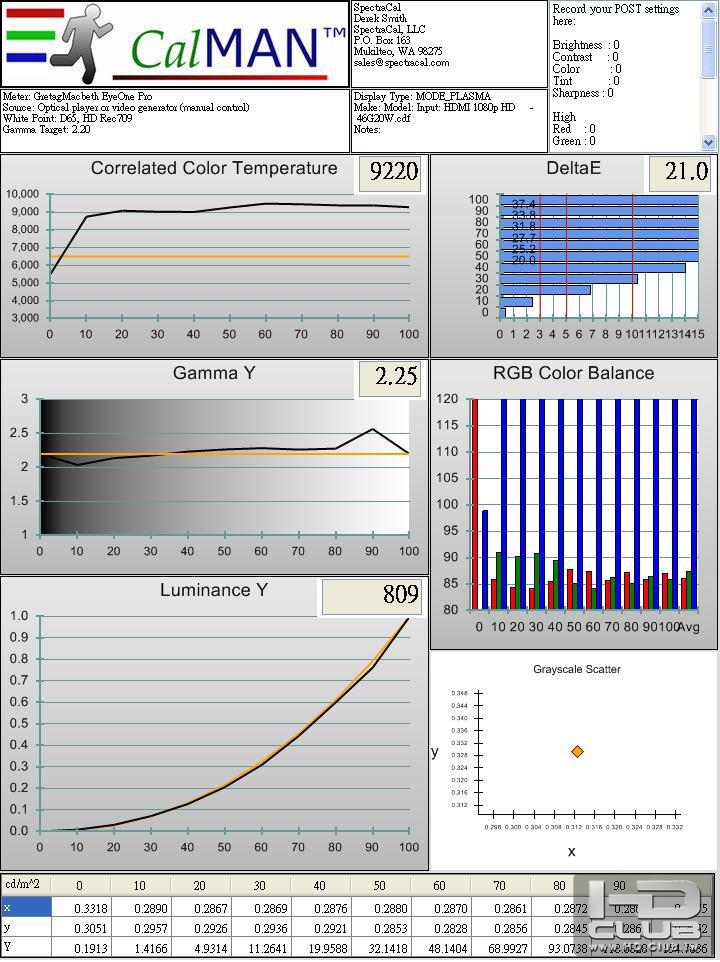

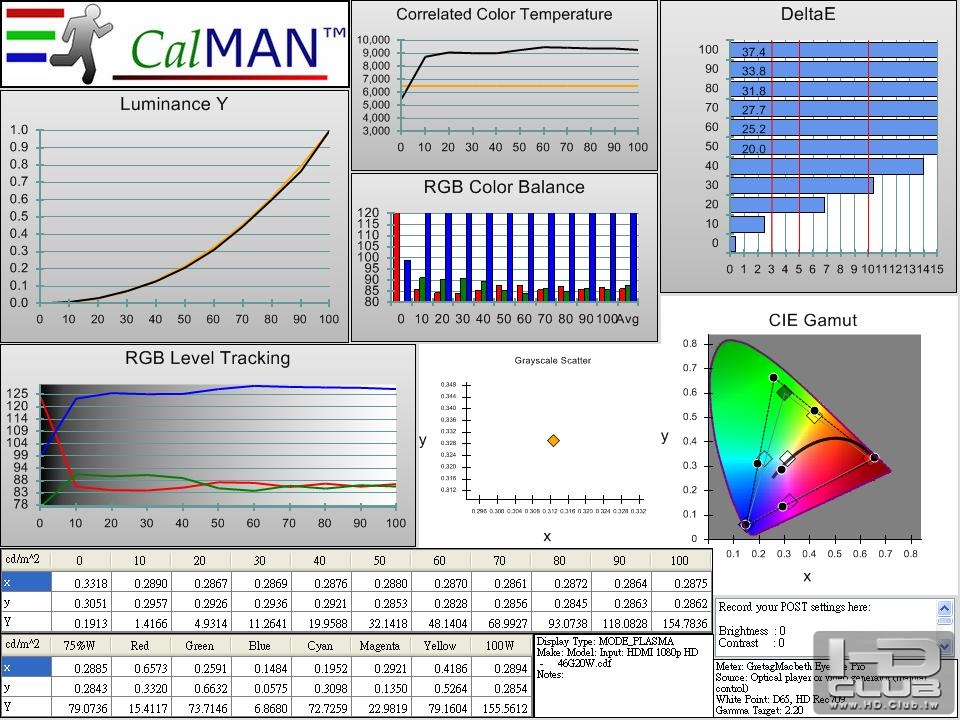

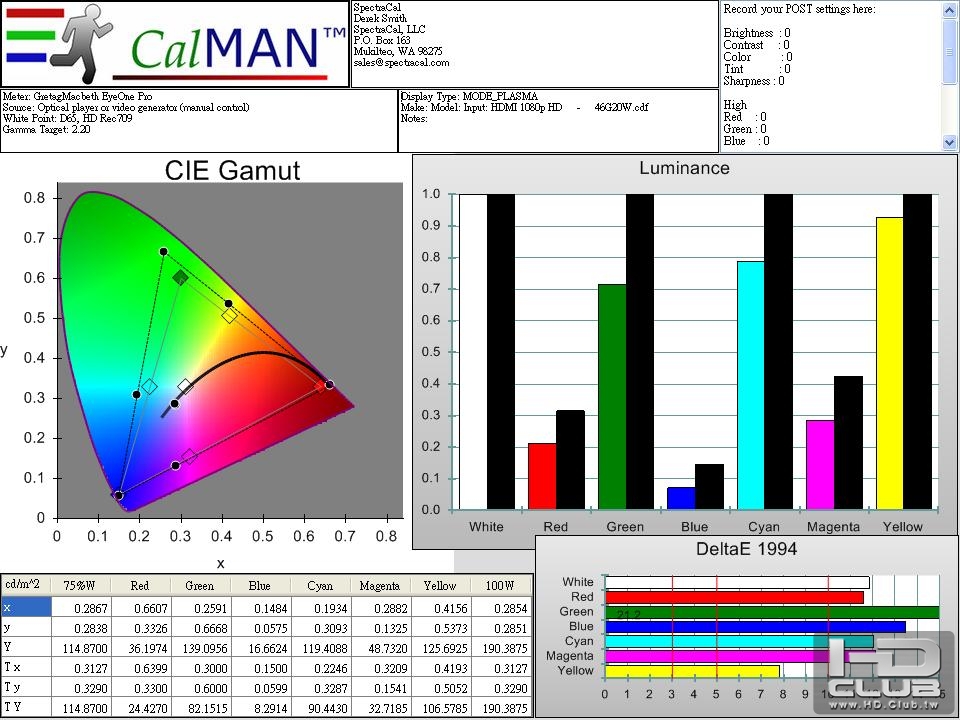

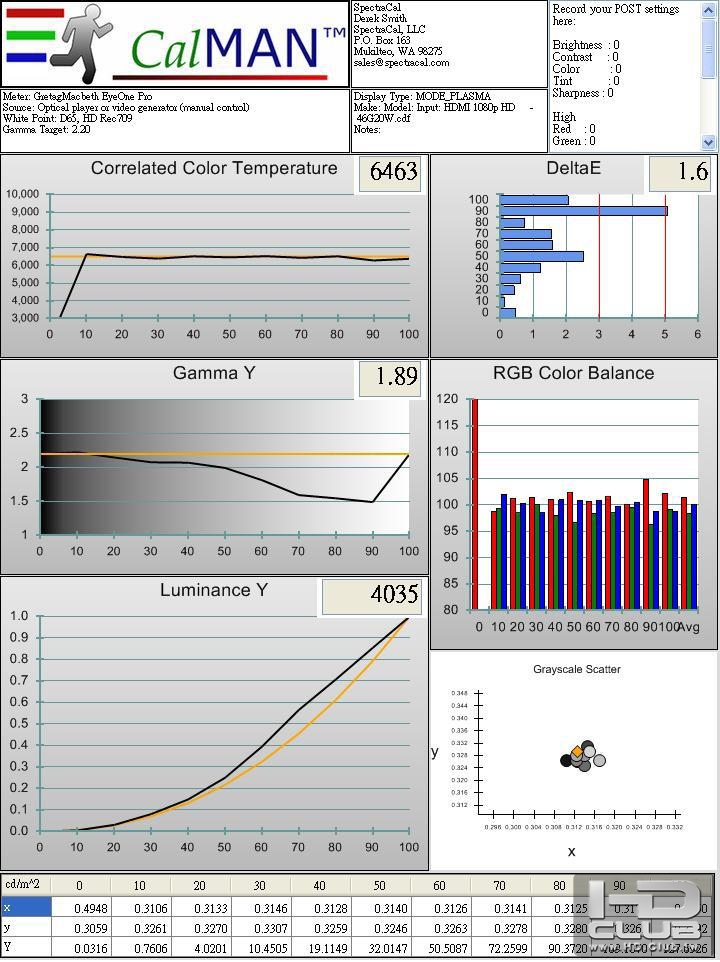

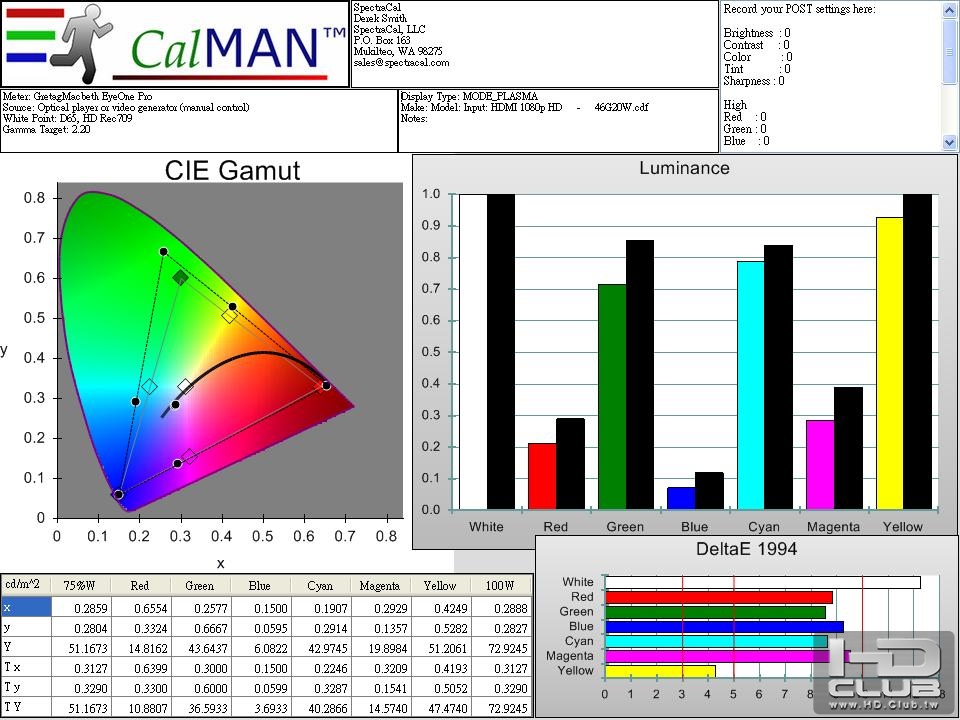

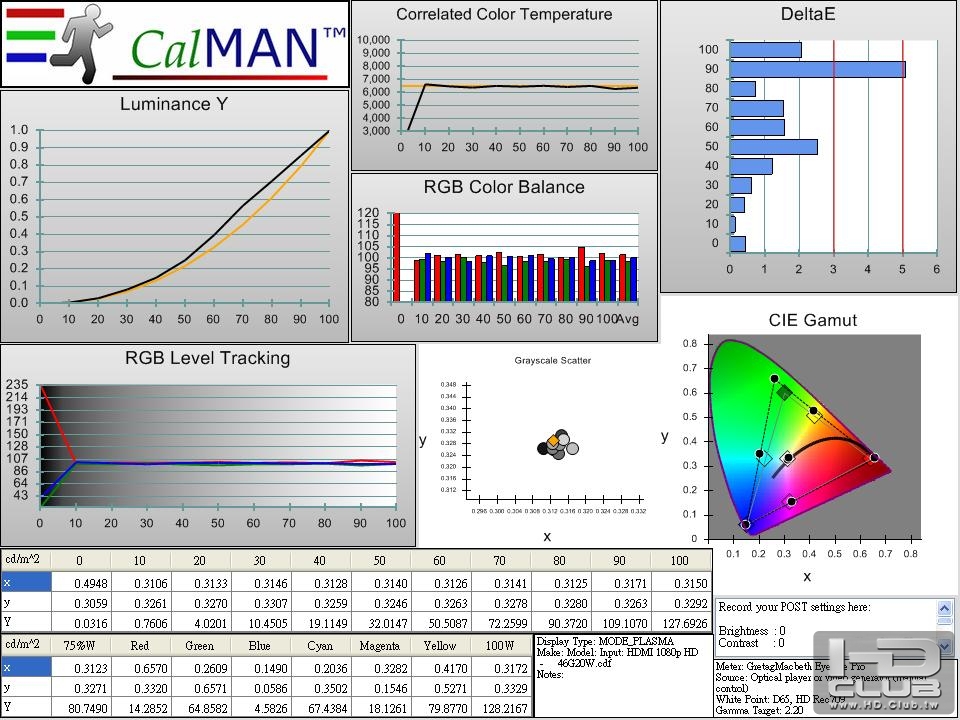

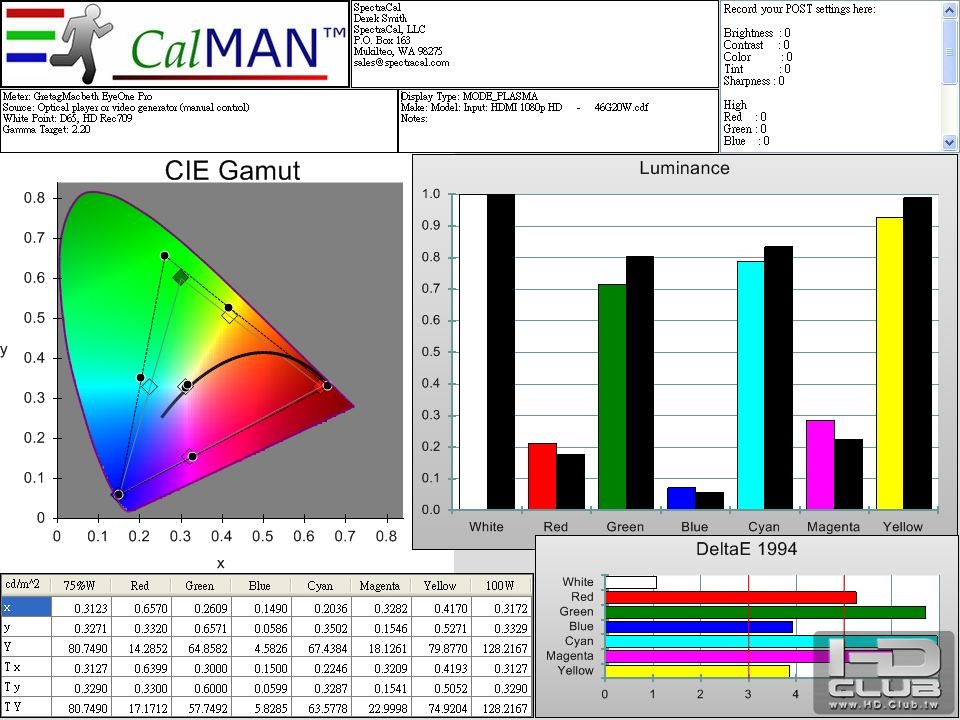

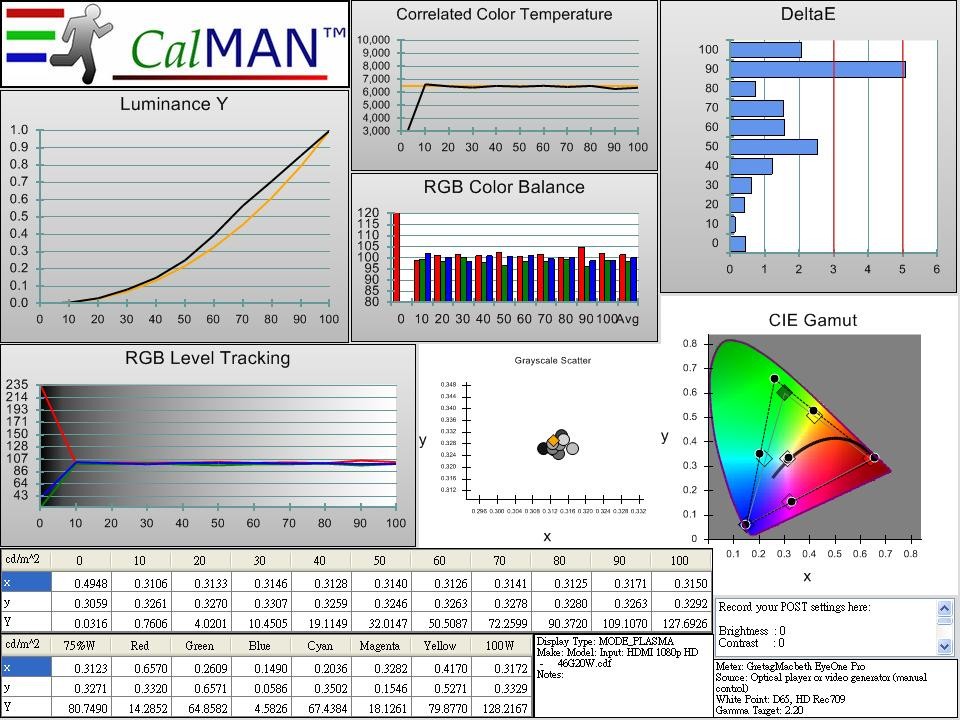

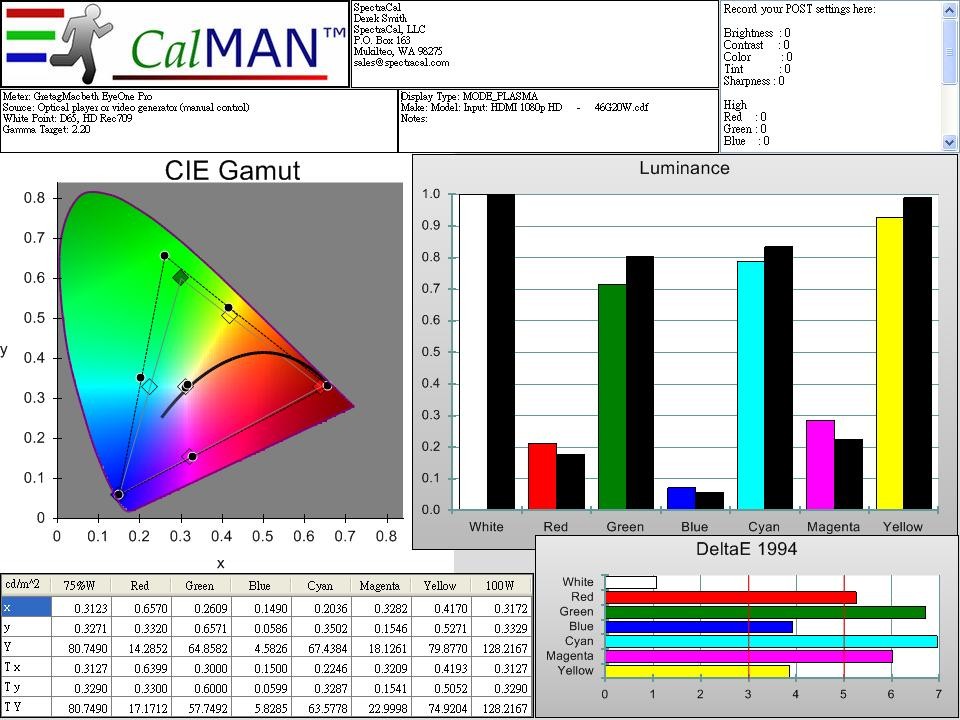

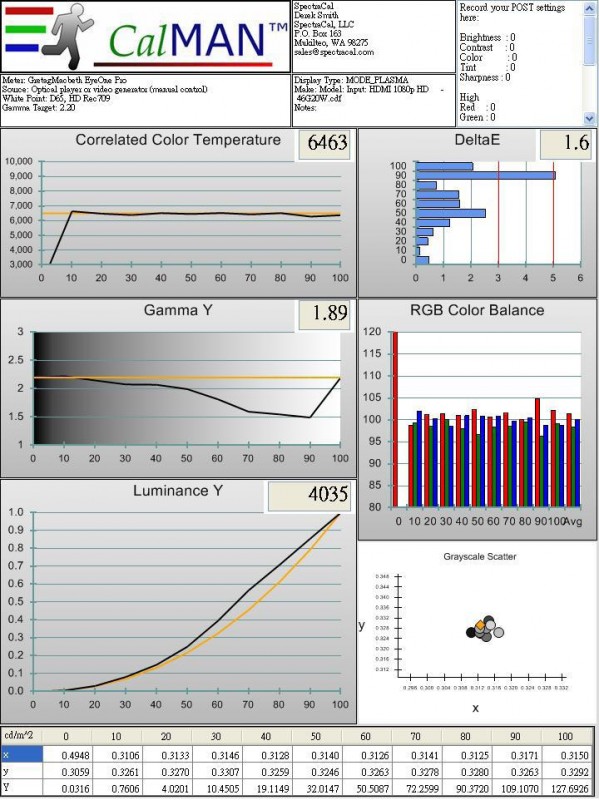

TH-P46G20W校正後，量測數據如下:

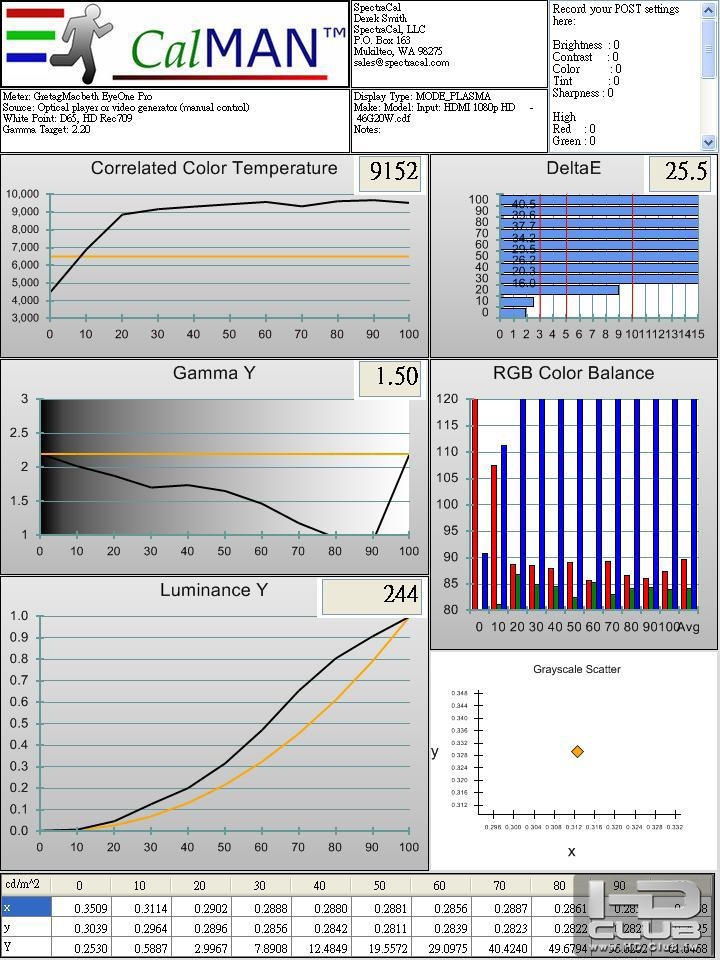

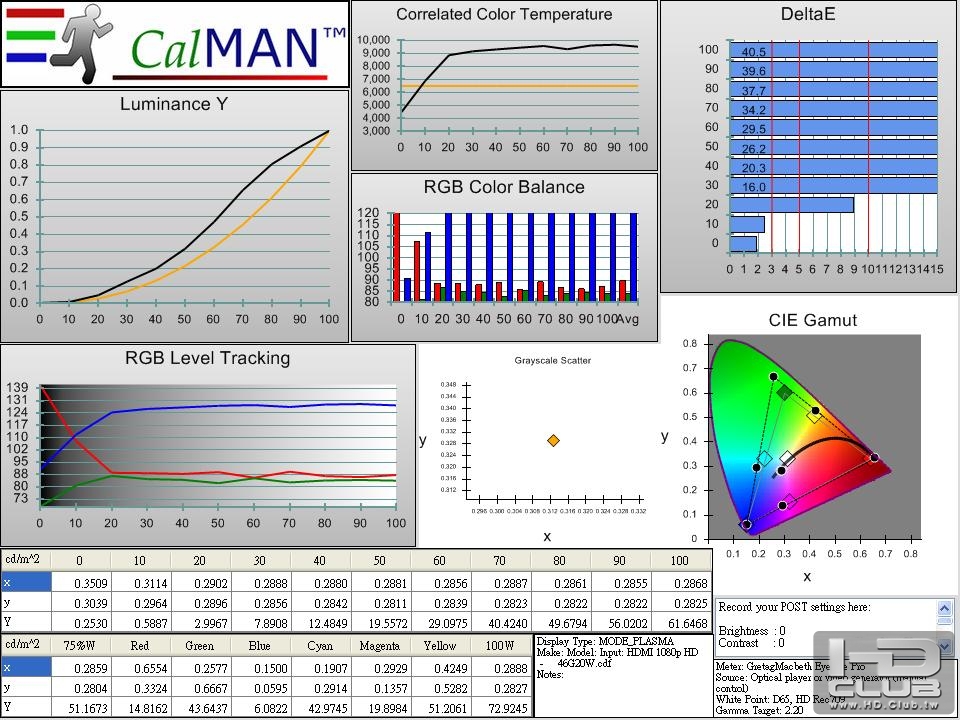

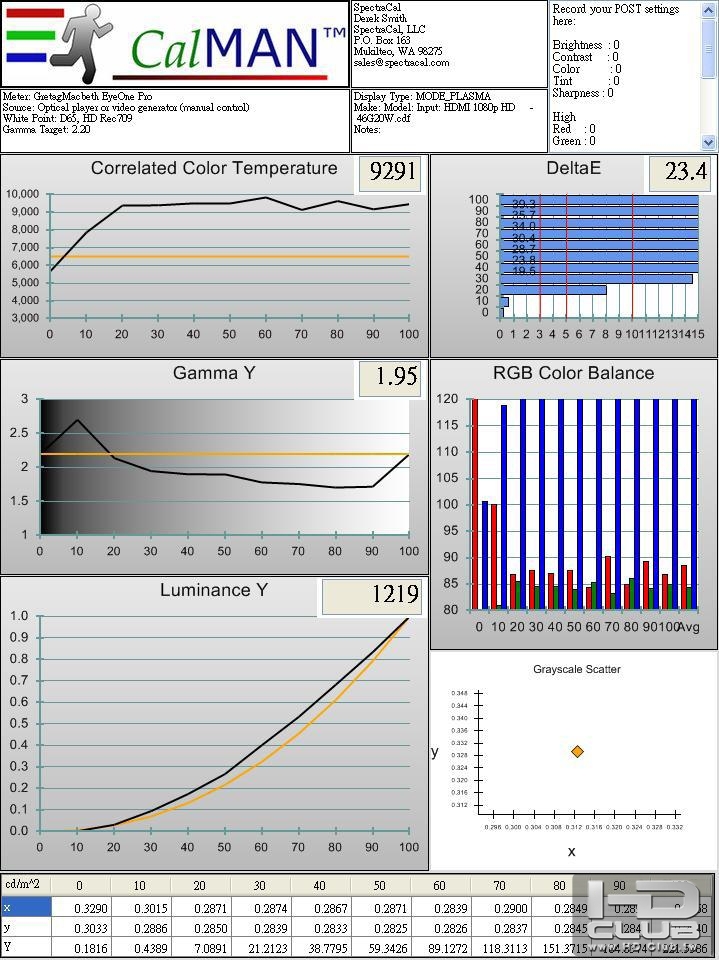

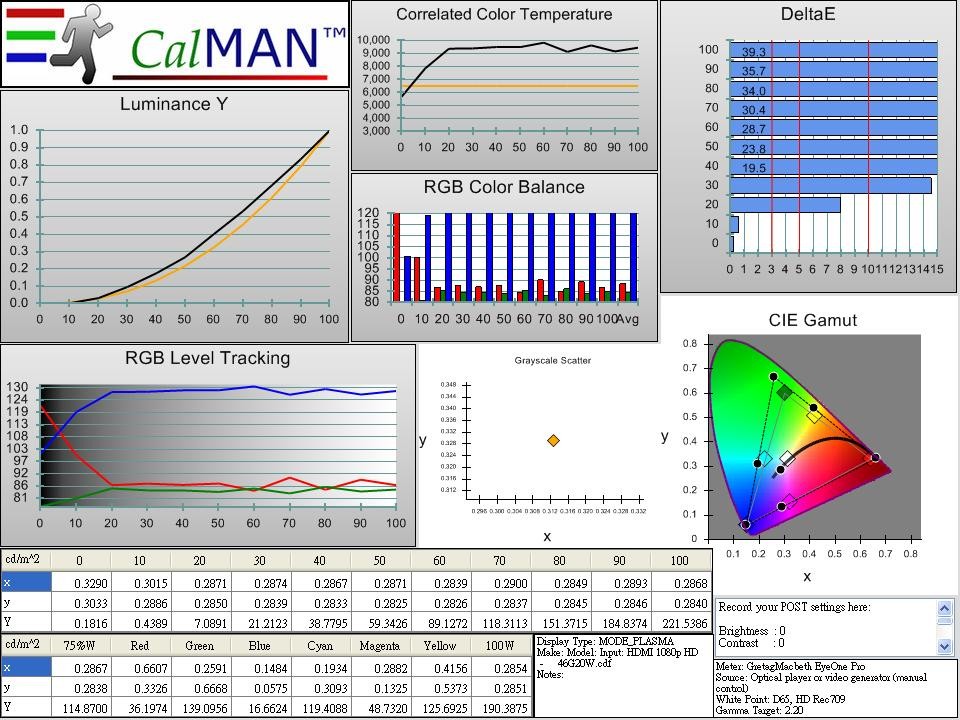

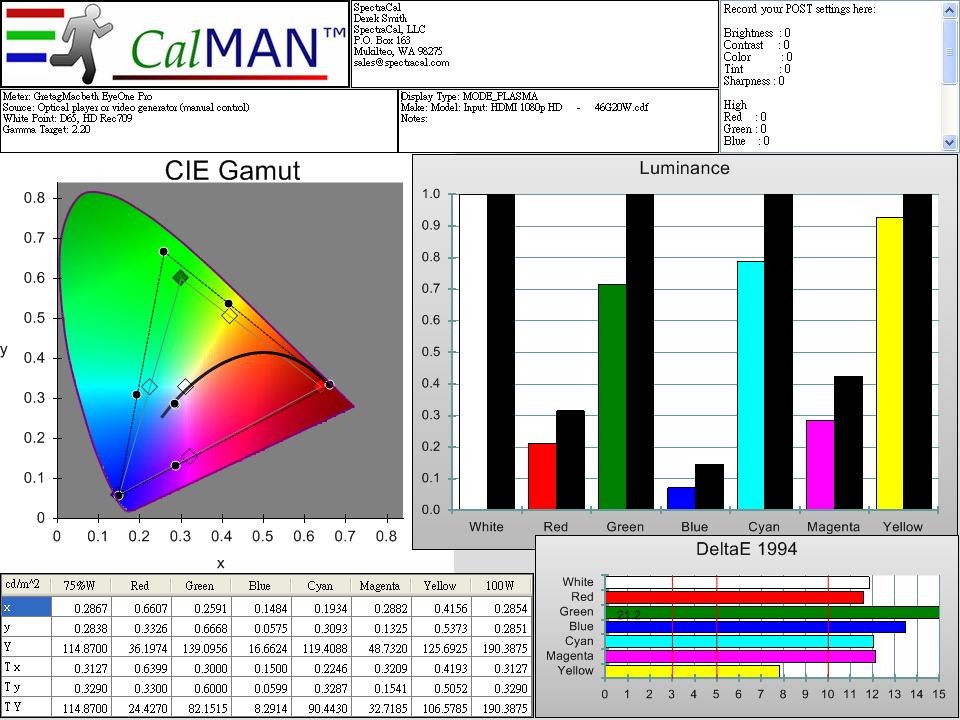

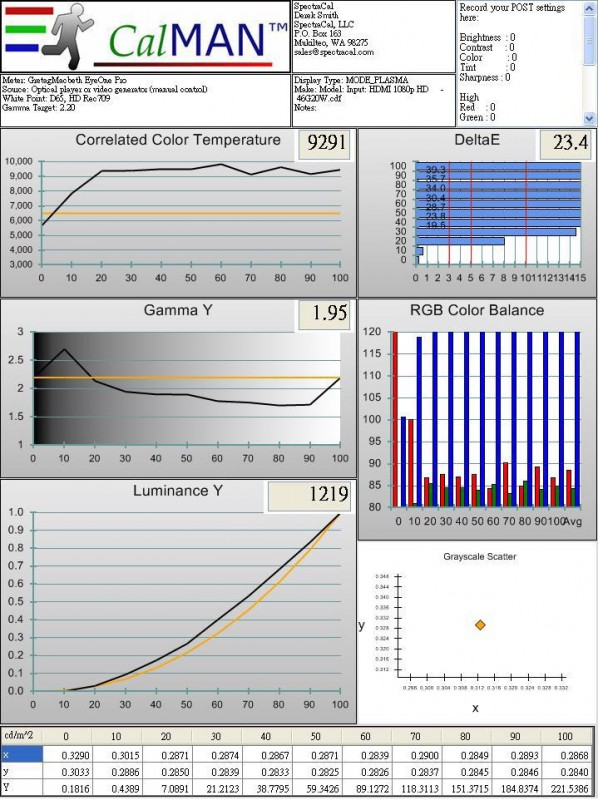

TH-P46G20W原廠影像明亮模式，量測數據如下:

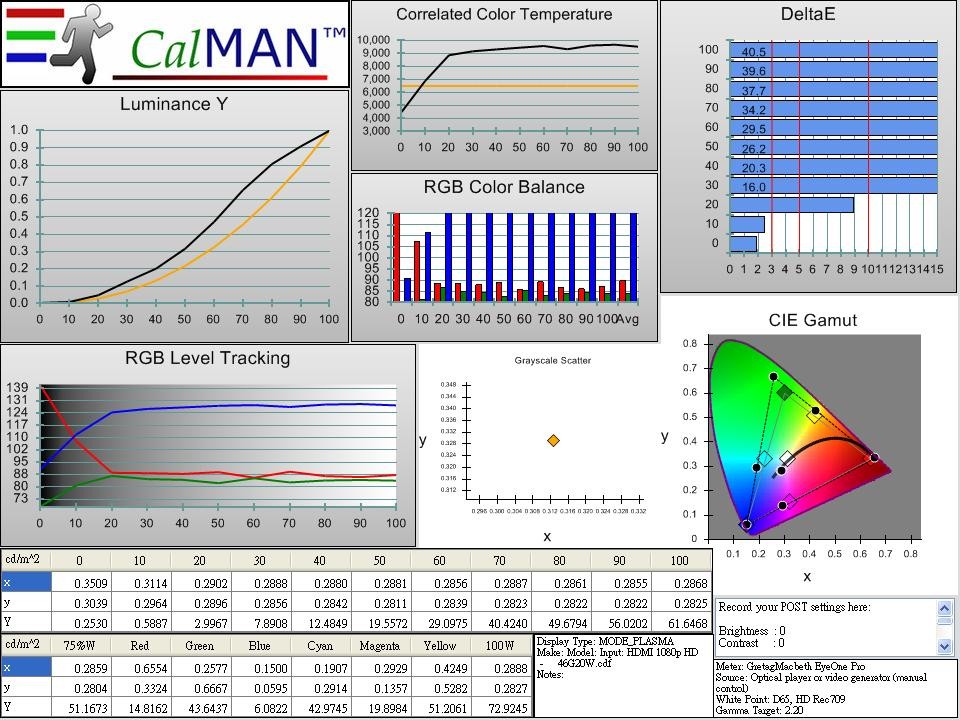

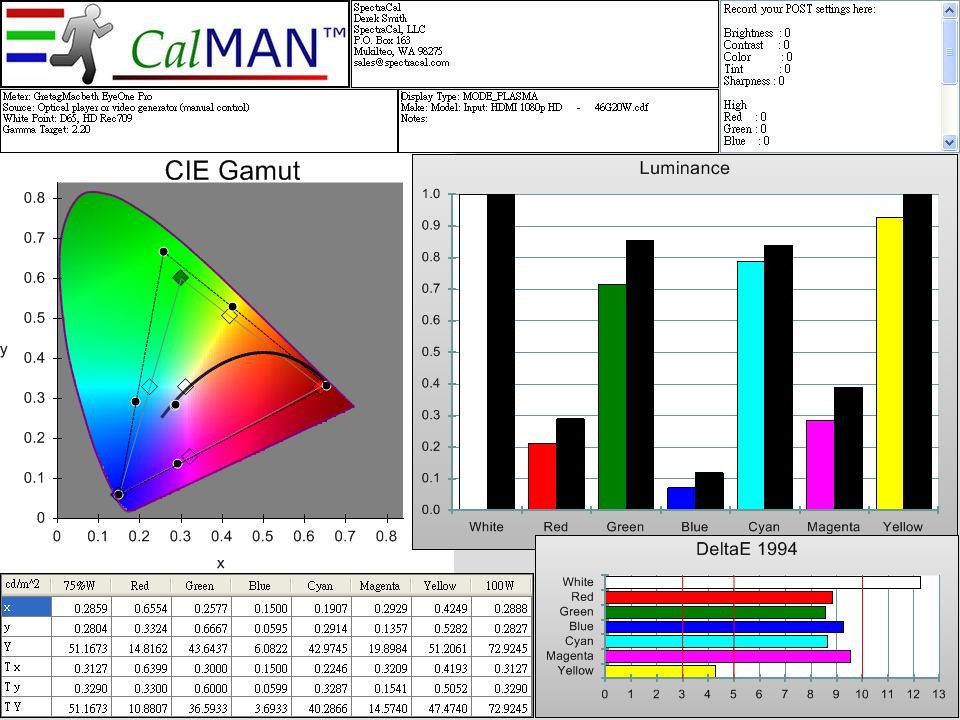

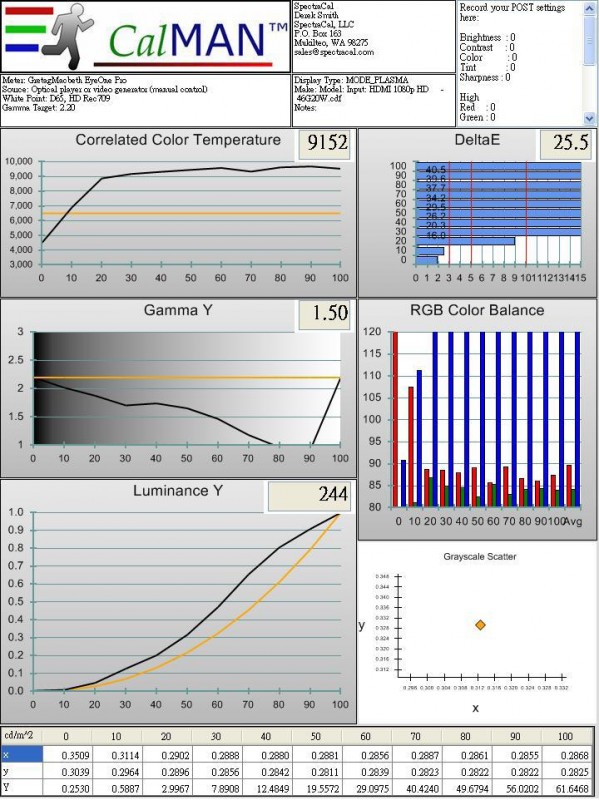

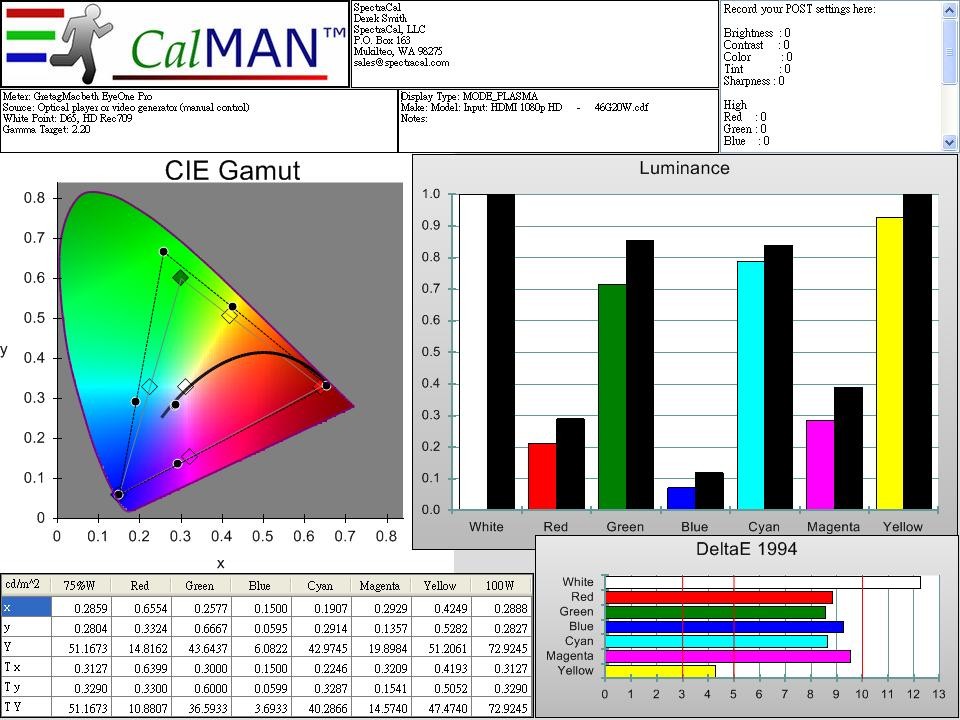

TH-P46G20W原廠影像標準模式，量測數據如下:

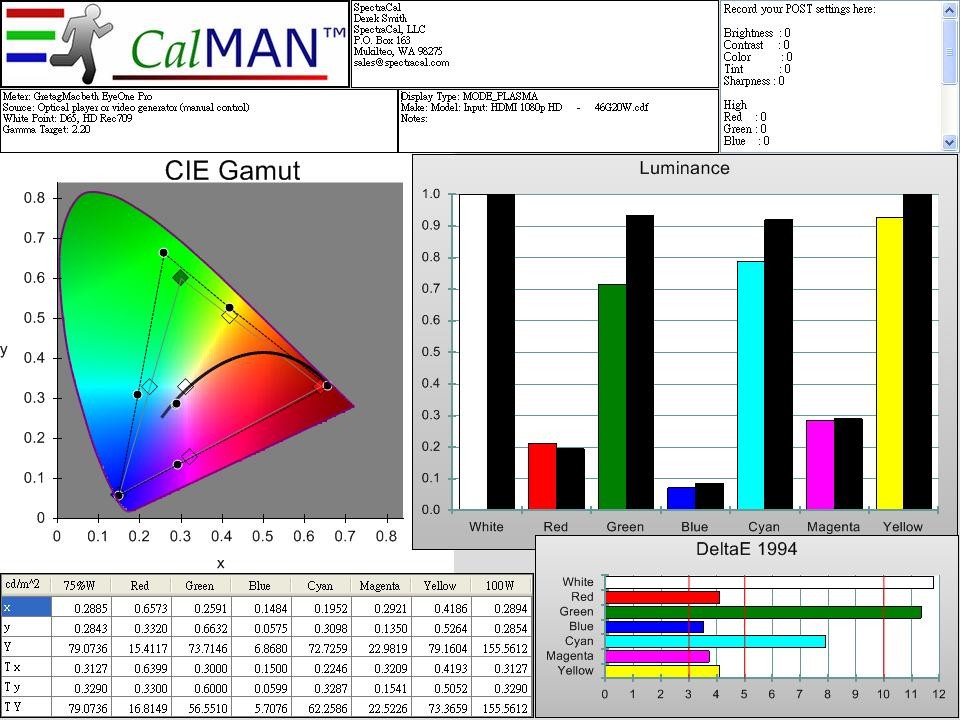

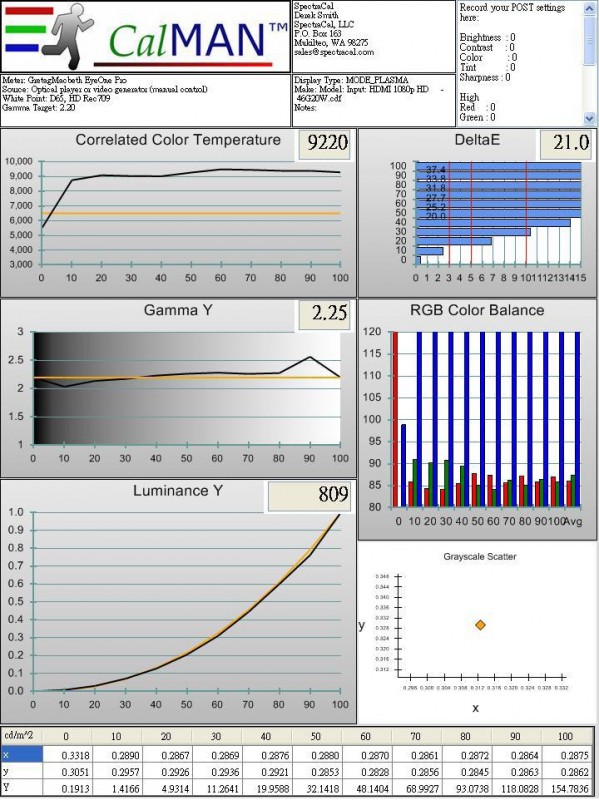

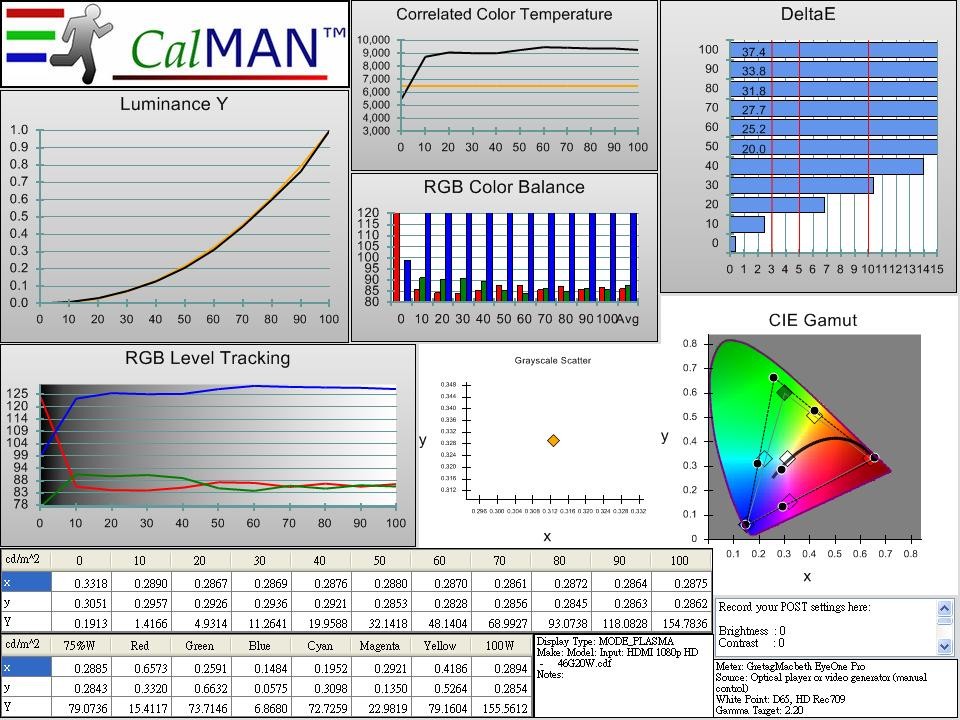

TH-P46G20W原廠影像柔和模式，量測數據如下:
因為該機種有色域過大無法修正、色平衡不佳的問題，導致色溫校正為D65時，所呈現的影像有稍微偏黃、紅，因此提供一組冷色溫設定～
TH-P46G20W喜愛冷色溫者適用，各項設定值如下:
影像模式選擇:影像柔和
對比:+100
亮度:+71
彩色:+43（38-43自行抉擇）
自然色:+2
畫質:+35（基本上就算降至0還是有毛邊問題，所以請自行抉擇）
白平衡選擇:標準設定
色彩補正:無
x.v.Color:無
照片畫質增強:（無法選擇）
愛眼:無
雜訊抑制:弱
動態解像度改善:有
影像模式選擇:一般設定
對比:+75
亮度:+87
彩色:+35（35-38自行抉擇，量測數據為+35）
自然色:+3
畫質:+35（基本上就算降至0還是有毛邊問題，所以請自行抉擇）
白平衡選擇:標準設定
色彩補正:無
x.v.Color:無
照片畫質增強:（無法選擇）
愛眼:無
雜訊抑制:無
動態解像度改善:有
進階設定>白平衡亮紅調整:-8
進階設定>白平衡亮藍調整:-6
進階設定>白平衡暗紅調整:-8
進階設定>白平衡暗藍調整:-0
進階設定>黑伸張:+0
進階設定>Gamma調整:2.6
進階設定>面板亮度:中
進階設定>輪廓增強:無
進階設定>自動增益控制:+0
畫寬調整>畫寬切換:寬螢幕畫面
畫寬調整>高畫質畫面設定:畫面2
畫寬調整>水明寬度設定:（無法選擇）
畫寬調整>放大畫面調整:（無法選擇）
電腦選單設定:（無法選擇）
HDMI/DVD RGB 設定:自動（如果要變動該設定值，請記得與PS3內部顯示器設定:RGB Range設定相互搭配，全取配非標準、限制配標準16-235）
其他設定
3次元Y/C迴路:（無法選擇）
色彩本體:（無法選擇）
區塊影像雜訊抑制:無
框點影像雜訊抑制:無
黑階準位:偏亮（選擇偏暗的話，無論如何調整都會導致暗部細節損失）
電影模式設定:有
24P影像撥放設定:48Hz或60Hz（設為48Hz時，畫面有嚴重閃爍感，請自行抉擇）

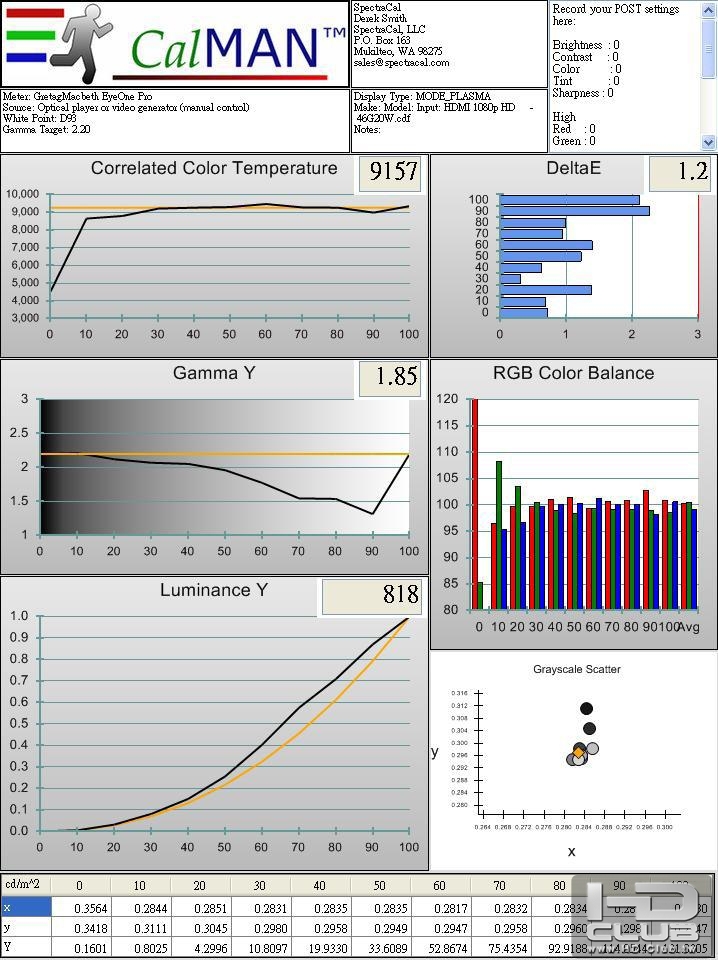

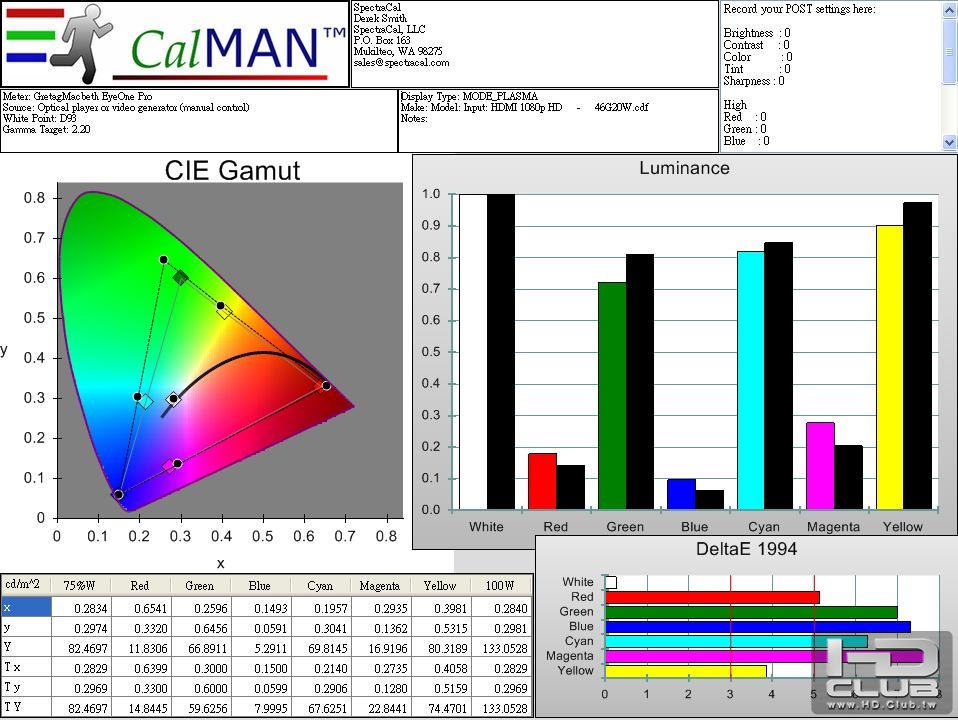

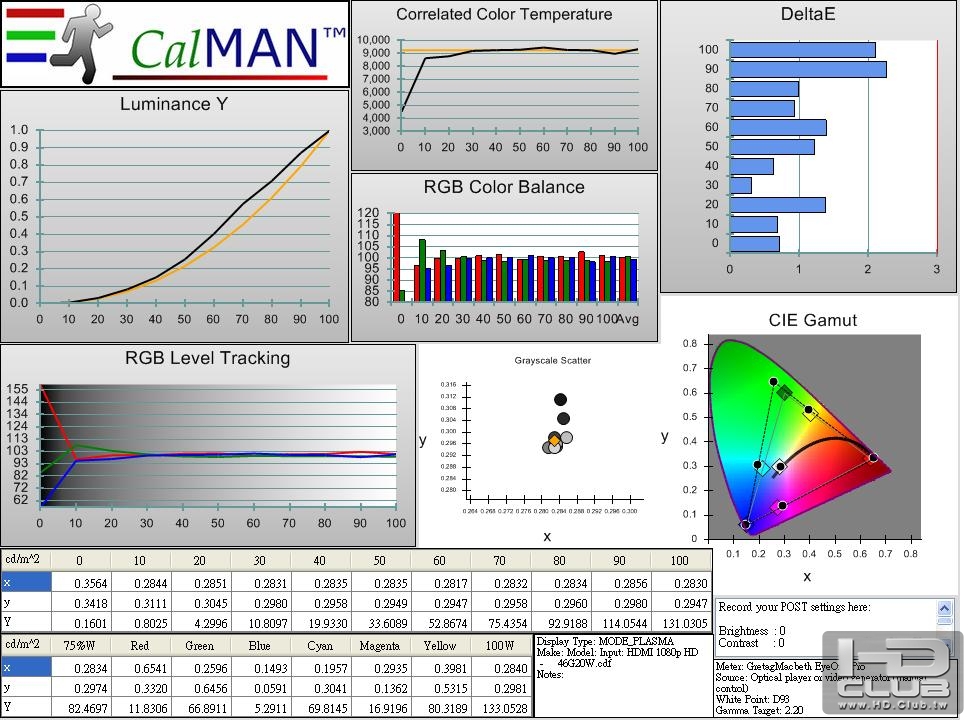

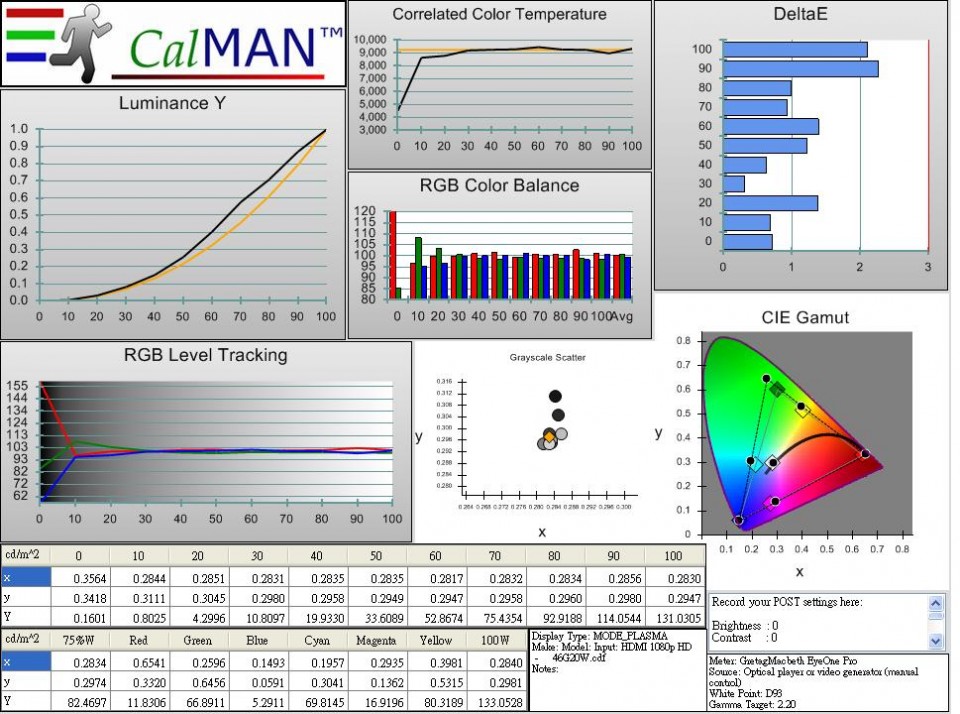

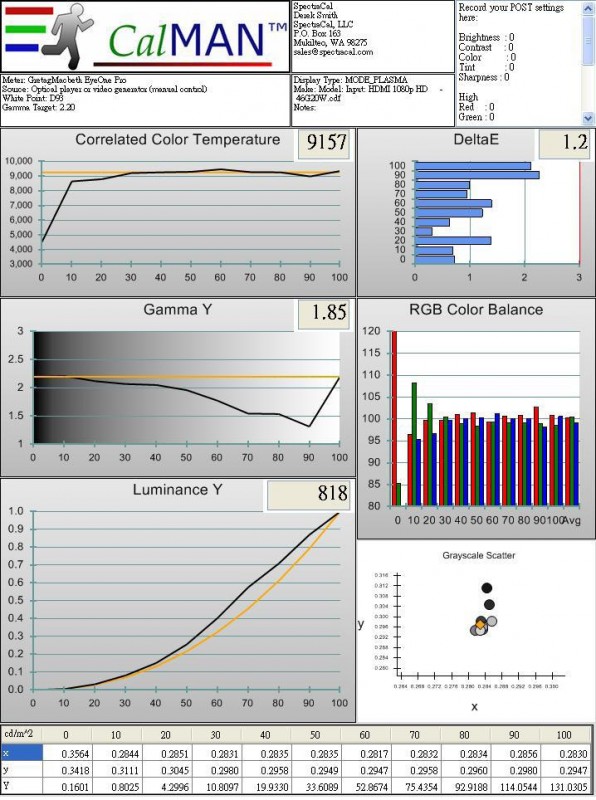

TH-P46G20W喜愛冷色溫者適用，量測數據如下:
46G20W-PDF檔.zip
(1.63 MB, 下載次數: 334)
原廠各模式及冷色溫設定的量測差點搞死小弟，起先小弟以為是儀器故障，因為量測0 IRE時，最低輝度一直卡在0.1xx cd/m2怎樣都降不下去！
CalMAN從新開啟，I1 PRO取樣從20拉至30，該情況還是依舊存在，小弟只好交叉比對，先量測別台機種，最後確認儀器是正常的！
因此小弟開始懷疑是電視的問題，於是小弟貼近面板一看，我無言了...
原來是經過整晚八小時的交錯比對、檢視、校正，結果導致面板出現烙印情況！ |
