Popcorn Hour C-200 加裝風扇DIY

presto136

本文章最後由 presto136 於 2012-2-16 09:30 編輯

前陣子我的小視聽室剛完工

雖然器材櫃後方有預留散熱及維修空間

可能是電腦超頻玩久了，難免會對原廠散熱系統感到有所不足

且現在的器材不管在運算速度或是架構複雜度上都較以往來得精密

所產生的廢熱也較以往來得高，這點在訊源及擴大機上尤其明顯

看了看器材架，今天就先拿訊源Popcorn Hour C-200開刀好了

先把機器從器材櫃上搬下來

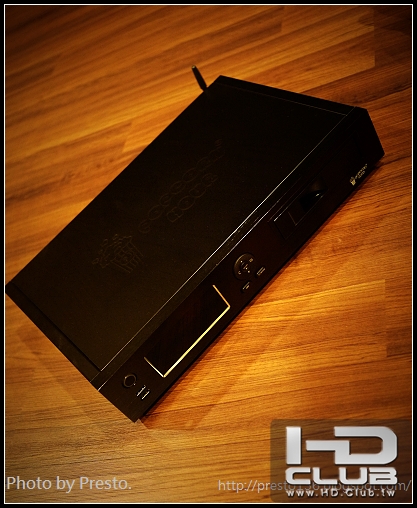

這次手術對象 - Popcorn Hour C-200

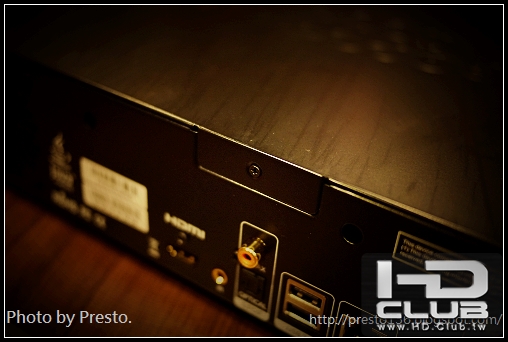

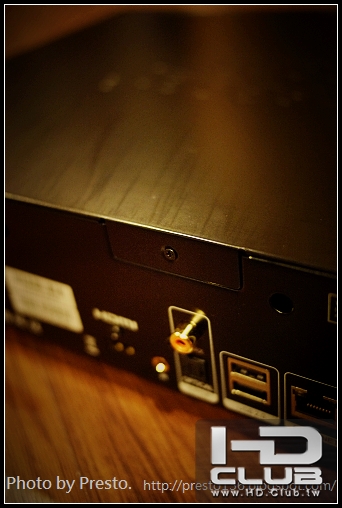

轉到背面，看到圖上這顆螺絲(在同軸輸出coaxil上方)

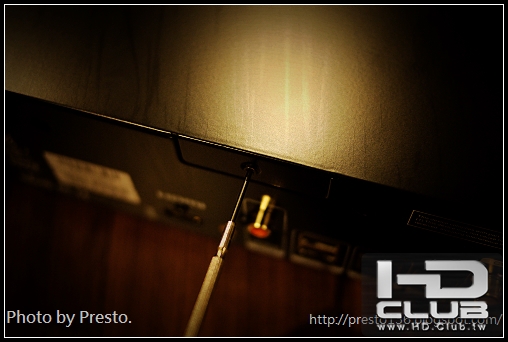

拿十字起子拆掉它

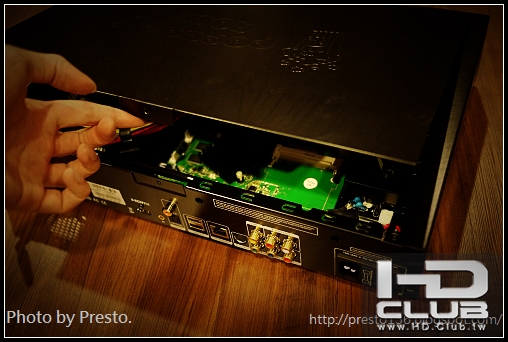

接著將機殼往後退出卡榫，即可拆除上蓋

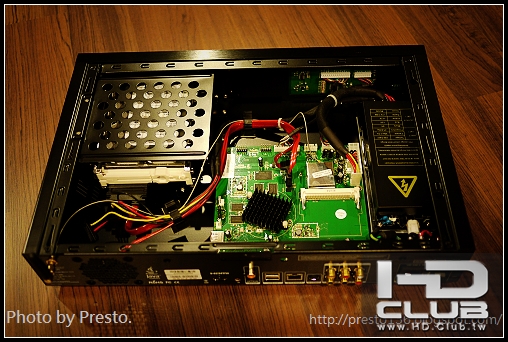

拆掉機器上蓋，可看到機器內部配線

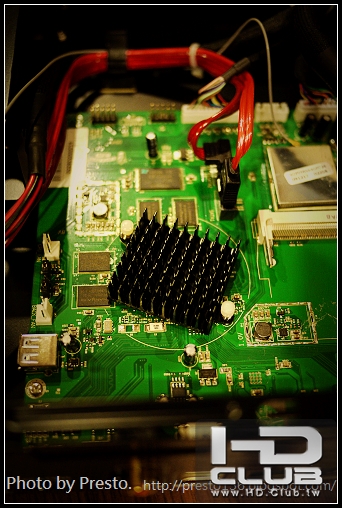

這顆就是核心Sigma Design 8643，其實基板不難拆，有時間的話也可以幫她換換散熱膏

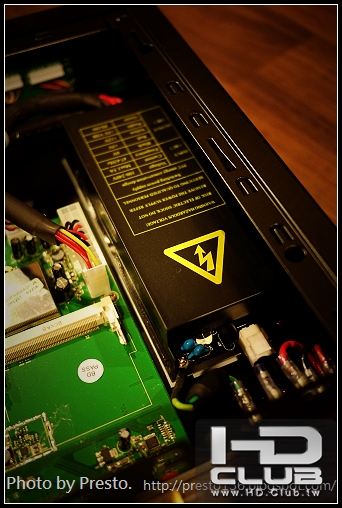

電源供應器

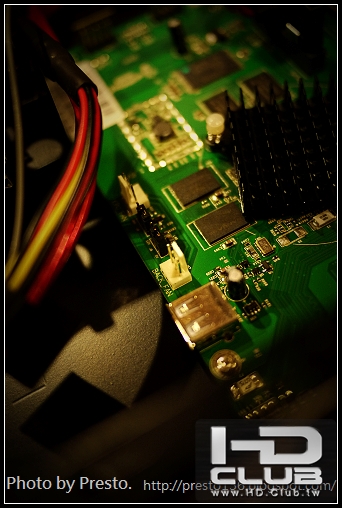

發現目標，注意旁邊有標明BACK FAN，這組就是3pin的風扇電源接頭，旁邊的Jumper可以調整5v或12v輸出

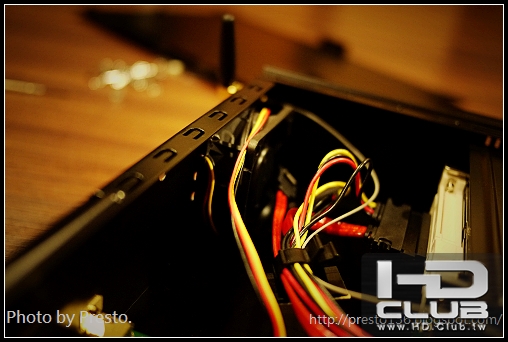

背板上有預留6cm x 6cm的螺絲孔位

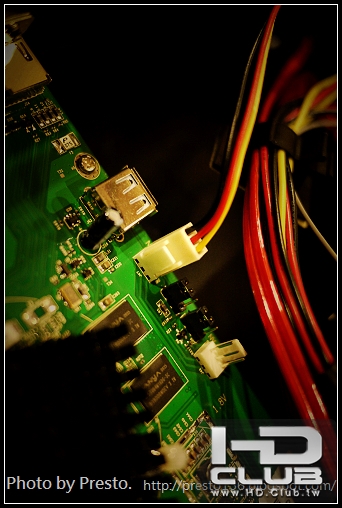

把風扇的3pin電源接上

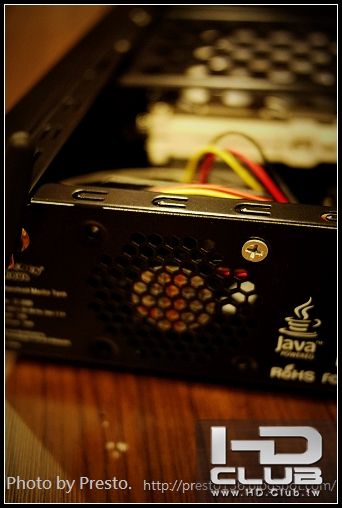

裝上6cm x 6cm風扇，這裡我是採用抽風處理

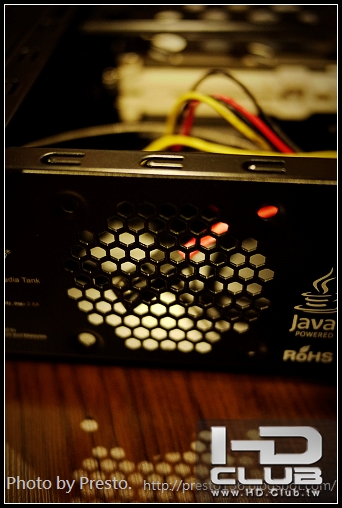

從機殼後方鎖上風扇螺絲，手邊沒有黑色螺絲，先用銀色的擋一下

接著蓋上上蓋，鎖上螺絲，就大功告成囉

感謝收看，本文同步發表於 小豬電影院-..-

franklin0311

讚啦
剛好讓我當參考!
不過請問樓主
怎麼沒考慮裝二顆風扇呢?

presto136

2# franklin0311

感謝指教
其實原本溫度就不會太高，加上我希望能以安靜為前提
所以只裝後方風扇，使機器內部自然對流即可

iiooooii

原廠預留一手~讓大哥您開發出來啦!!
原來可以設定5V跟12V 太好啦!!!

presto136

原廠預留一手~讓大哥您開發出來啦!!
原來可以設定5V跟12V 太好啦!!!
iiooooii 發表於 2010-11-25 22:41

您好
感謝回覆，其實jumper旁邊就有註明5v/12v
只是剛好看到，分享給想加裝風扇的同好囉

jack2115

請問是否有遇過熱的問題呢?我最近發現好現會有熱的問題,因為有時會有停頓的問題,所以索性將上蓋打開發現CPU的散熱片蠻燙的,是不是也因該學樓主加裝風扇呢?

altec888

您好
請問C200/300風扇是不是有控溫?
因為我是買12V,jumper調至12V一轉也不轉
所以想請問是不是溫度到達一定才會自動啟動?謝謝

PCHTW

altec888 發表於 2012-2-15 22:55
您好
請問C200/300風扇是不是有控溫?
因為我是買12V,jumper調至12V一轉也不轉

一般風扇有附溫控線的裝在C-200/C-300上，不論溫度高或低都應該要可以運轉，差別只是在於有溫控線的在溫度高時轉速會提升。

Jumper 調至12V不會轉表示可能沒有過電，請檢查另一邊的Jumper 是否有調到GND的位置，以及風扇是否可以正常運作。

對了還有，有的風扇在12V與5V都可以運作，但有的不行，只能在單一電壓工作，這個得看您風扇的規格了。

altec888

但是我以調到12V,Jumper也調到GND位置,我用電表量測都只有5V,是不是機板有問題
我的風扇是酷媽雙滾珠12V

PCHTW

altec888 發表於 2012-2-16 17:55
但是我以調到12V,Jumper也調到GND位置,我用電表量測都只有5V,是不是機板有問題
我的風扇是酷媽雙滾珠12V ...

CPU Fan pin 輸出幾伏特這個太細項了，請恕我們並沒有先行測量。

目前看起來您的風扇在5V並沒有辦法工作。您可以考慮看看改使用5V的風扇，或者是回廠檢測確認電壓輸出狀況均可。

我們會稍稍微建議您在風扇上做更換，因為即使是2 ball的風扇，在12V運作仍然難免會產生相當程度的噪音。在5V運作會相對安靜許多且震動也將減少。
