XDCAM EX的後焦調整 (補充更新版)

Shammy42

本文章最後由 Shammy42 於 2012-6-18 17:33 編輯

沒想到, XDCAM EX的後焦(FB)調整居然比Z7N還簡單

調整前準備工具:
1. 攝錄影機(EX1或EX3)
2. 腳架, 用來架設攝錄影機
3. 放射圖, 需離攝錄影機3米距離
4. 適當的光源, 愈明亮愈好

EX1/EX3的設定:

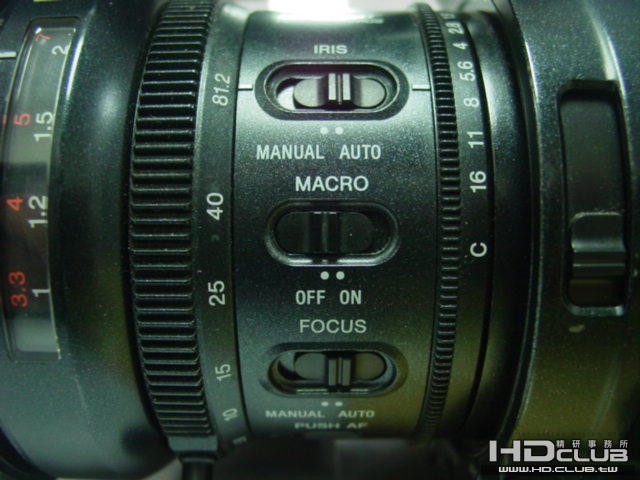

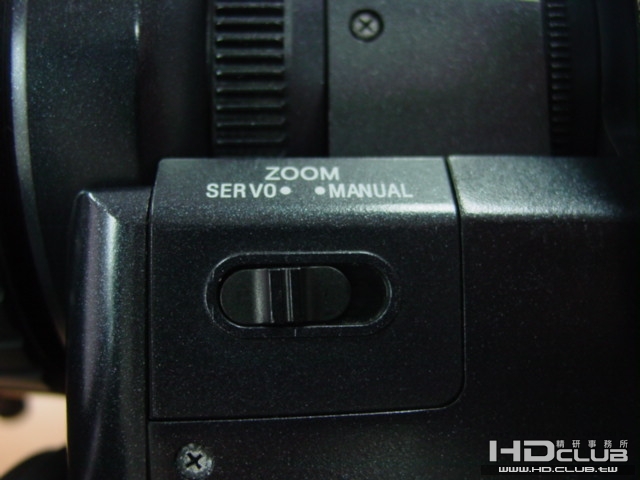

1.把鏡頭下方的ZOOM控制桿, 撥到SERVO的位置


2.  將IRIS sw設定為Auto - 更正為Manual
     將MACRO設定為OFF
     將FOCUS sw設定為Auto - 更正為Manual


補充..
在校正前, 有設開關位置需要撥到特定位置.
請依以下設置機身開關:
Focus Ring (對焦環)   -  Full  MF
IRIS SW                    -  MANUAL
MACRO SW               -  OFF
FOCUS SW                -  MANUAL
ZOOM SW                 -  SERVO
ND FILTER                 - OFF (Clear)
SHUTTER SW            -  ON
GAIN                          -  L (0 dB)
WHITE BAL                -  B (ATW)
FULL AUTO                -  OFF

鏡頭的部份:
Zoom Position           - Tele end (最望遠端)
Zoom                        - SERVO
Focus                        - Full Manual (鏡頭往後拉成手動模式)
IRIS                           - OPEN  (開到最大光圈, 爆光沒關係)
GAIN                          - 0 dB
White BAL                  - ATB
FULL AUTO                 - OFF



3. 使用EX1的請注意

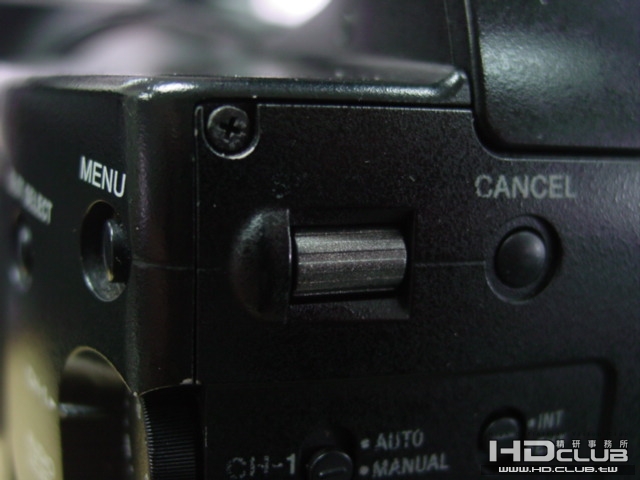

    請依續同時按下CANCEL + SEL/SET + MENU (我的SEL/SET字樣己經不見了)

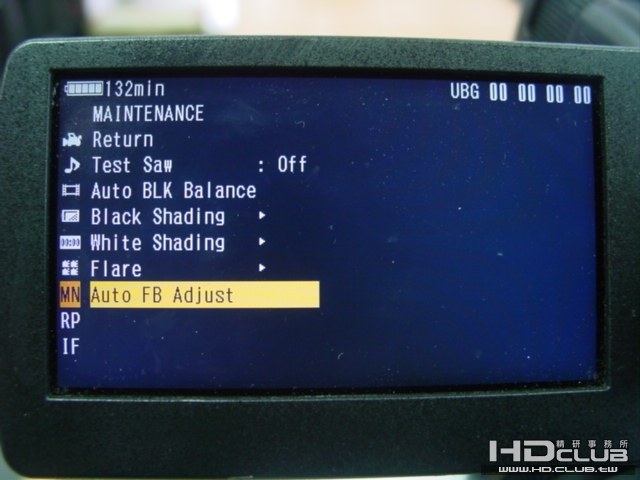

4. 你可以從VF看到多了幾項選單 (MN / RP / IF)

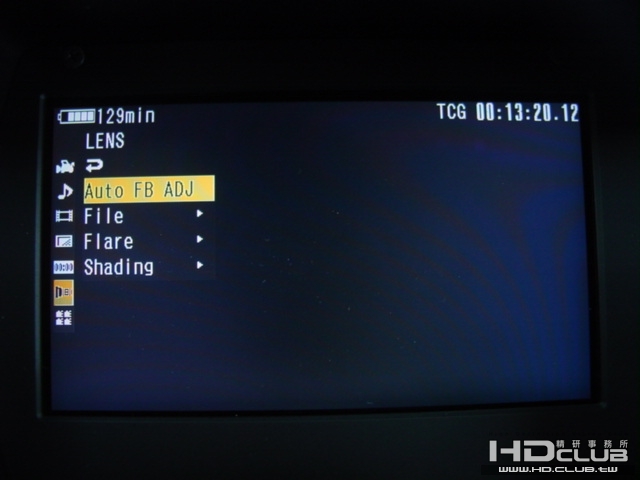

使用EX3的, 直接按MENU
再選擇LENS選單



設定好後, 執行Auto FB Adjust.
最後, 再重新關開機!




[ 本帖最後由 Shammy42 於 2009-4-10 15:53 編輯 ]

Shammy42

本文章最後由 Shammy42 於 2012-6-18 16:34 編輯

接下來, EX1和EX3都是相同的步驟
我以EX1來示範

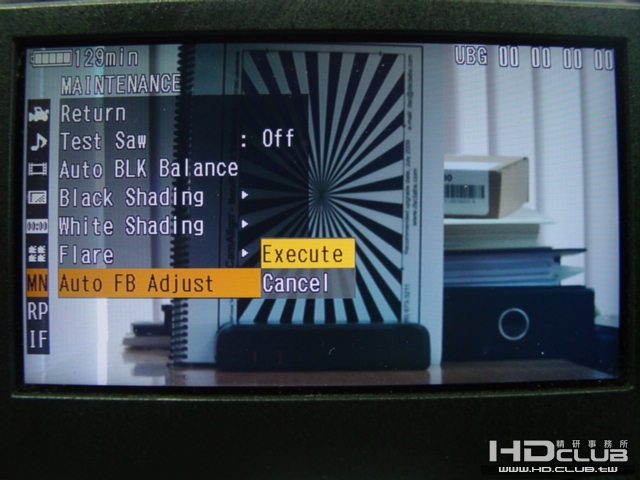

移動游標至Atuo FB Adjust , 選擇Execute

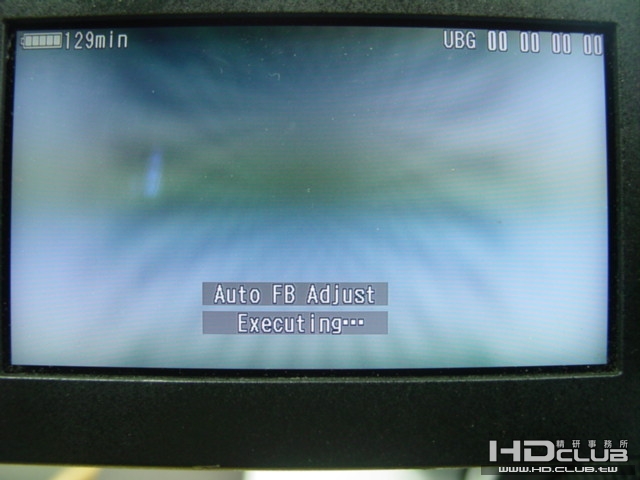

你就會看到XDCAM EX自動ZOOM IN去校正前焦.
你可以同時看XDCAM EX它自已做了什麼動作
它會自動開光圈到最大, 然後它會自動開SHUTTER來減光(你可以看到VF出現水平條紋,類似拍CRT時的BAR)

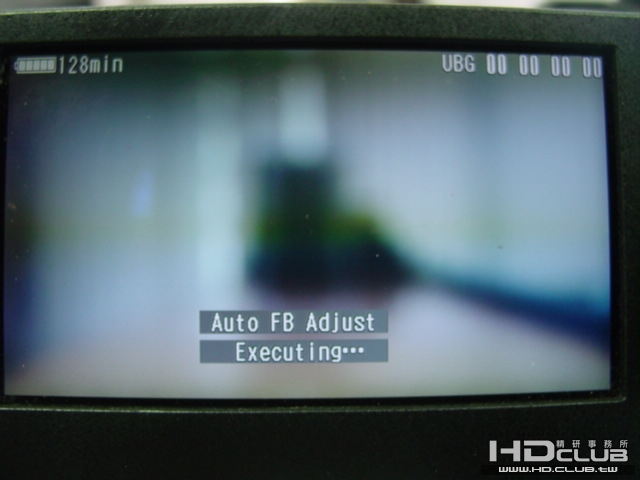

前焦對好後, 它會自動移動ZOOM到最廣角端

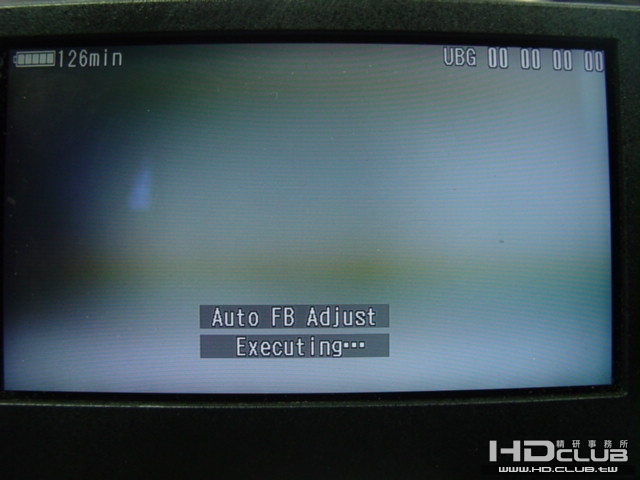

待移到最廣角端後, 它又會自己開始執行修正後焦(FB)

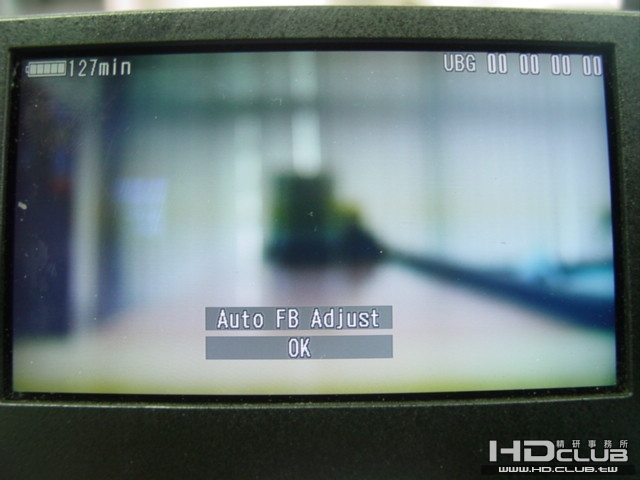

修正結束, 會出現"OK"的字樣,
他會再自動移回最初調整前ZOOM的位置, 因為動作太快, 來不及拍到修正好時的圖片.

Shammy42

各位大大, 當你們進入Maintenance menu後(包含其它兩項選單), 請勿嘗試其它功能.
以免愈玩愈糟.
它之所以會鎖定不開放. 定有它的原因.
要使用其它功能, 就得配合其它的調整用具.
請小心使用.

摄会主意

请问 后焦 有什么作用呢？ 我还不明白！

ucuc3a6

阶段任务ing

ponyliu

2# Shammy42
請問在EX1R該如何調整後焦
因為好像找不到 FB的選項開關
是否有前輩可以指點一下
我的韌體已更新至新版 1.10
感謝

Shammy42

6# ponyliu
EX1R和EX1的Mainitance mode進入方式不同.
若您還是使用EX1的步驟. 那肯定是進不去的.
看看是否有人可以搜尋到EX1R的維修手冊.
這樣才能得知如何進入EX1R的Maintance mode.
否則..您無法操作到EX1R的FB Adj選項.

ponyliu

7# Shammy42
感謝前輩提供資訊
但還是遍尋不到EX1R的手冊
希望站上有手冊的前輩 能不吝分享EX1R FB調整選項功能
感謝各位

ponyliu

8# ponyliu
我想目前此題可能無解了.........

报童

ex1r的维修菜单和ex1不一样，进入方法比较复杂。
方法如下：

1，把lcd屏幕合上
2，把lcd B light开关off
3，把增益gain放置在H

后面的操作方法和ex1相同

ponyliu

感謝前輩賜教!!

咕嚕咕嚕

新人頂一下....受教了..感恩..

langyan

非常详细前来学习

mfj23024

后焦点需经常会跑焦，经常调整。感谢！

mfj23024

后焦，简单的可以理解成镜头到摄像机CCD的距离，每一个镜头可能存在很小的误差，调节后焦就是调节这段距离，使镜头在正确的距离上工作，所以每次更换镜头必须要调节后焦。调节后焦需要“法兰线调节板”，像一个标靶

master3300

ex3刚买，学习了

ocean9961

謝謝大大....我想說後焦常常跑焦....調正後才正常...

ccr1113

謝謝

fujinon

请教，EX1固定镜头，也需要调整后焦吗？

唐風

本文章最後由 唐風 於 2011-4-12 02:41 編輯

请教，EX1固定镜头，也需要调整后焦吗？
fujinon 發表於 2011-3-27 13:14

也要調焦。
