令你的HDR10投影機享受由Dolby Vision帶來的Dynamic HDR優勢?

chhanthony

相信很多影音發燒友都知道現在家用影像HDR (High Dynamic Range)的技術分為HDR10，HDR10+、HLG及Dolby Vision。當中分為靜態(static) HDR 及動態 (Dynamic) HDR，太深入的技術小編不在這班門弄斧了，最簡單直接的說是動態HDR是因應每格影像來配合顯示器能力不停調節畫面輸出，而靜態HDR就不會。

而當中HDR10和HLG是靜態而HDR10+和Dolby Vision是動態，動態HDR中以Dolby Vision暫時在巿場上較大的佔有率，主要是HDR10+比Dolby Vision起步遲。

而家用投影機巿場中暫時只支援HDR10及HLG，而Dolby Vision和HDR10+則暫時未支援。同時相信很多投影機用家特別是早期一點的HDR機種都會出現觀看HDR電影時會有畫面偏暗的情況出現，這正正是投影機的光度和對比度不足以跟隨HDR10的EOTF標準，而將原本的光度和對比度大幅壓縮而引至。

而支援Dolby Vision的顯示器都會有一個名為Golden file的檔案以供播放機一方知道該顯示器的規格來調整每格輸出的，這個原理其實很適合套用在低光度輸出的投影機，可惜不知有甚麼考慮Dolby一直不放這個licence出來。

而Dolby Vision亦分別有一般的Dolby Vision和Low Latency Dolby Vision，一般的Dolby Vision，顯示器會根據由播放器串流來的metadata來遂格計算，而Low Latency Dolby Vision (LLDV)在播放端先作計算，可看看以下影片。




另一方面巿場上有一間叫HDFury的廠商推出很多數碼產品，當中包括很多用來接駁顯示器和播放器的HDMI產品，這些產品可以將畫面升頻降頻、將聲畫分離、修正/修改EDID、HDCP還有移除或插入HDR訊號。小編早年入手了HDMI Splitter (Integral) 和 Scaler (Linker)作為HDR的訊號產生器，但因早期的產品需要用上機上的產品或用Apps經藍芽操控，用上來不太方便，因此小編一直只用Linker作降頻給陳年1080P電影之用。

在幾個月看到HDFury有新一代的產品Vertex2，當中一機包括Scaler、Matrix、Splitter，更可以經network browser來操控，方便了很多，所以入手一隻來試玩一下。













現在Vertex2是接駁Anthem AVM60和LG HU70LA之間，在撒換影像時會顯示包括MaxCLL、MaxFALL等訊號，老實說，實際用途真是不太大。但早幾日無意中發現AVS Forum有一個討論帖叫Dolby Vision, including HDR10 conversion w/ DTM on Projectors? 原來有玩家利用HDFury來接收播放機的Dolby Vision的訊號再以HDR10的方式輸出。但這個玩法有甚麼作用呢?

看看HDFury的技術支援說甚麼:

原來以HDFury (包括Integral、Link、Vertex、Integral2、Linker2、Vertex2、Diva等等)的產品可以令播放器認定接收端支援LLDV，就以LLDV方式輸出已遂格計算好影像，再由HDFury的產品輸出靜態的HDR10訊號給投影機，但這個靜態的HDR10訊號其實已包括了由播放器計好的動態訊號，原理有點像先由播放器解好Dolby或DTS再輸出LPCM給擴大機。

而這個方法亦十分簡單，就以小編的Panasonic UB9000和Vertex2為例，先在UB9000內將Dolby Vision設定為ON，再在Vertex2 EDID一頁中揀選 "Custom Default Sony A1 [LLDV]"或 "Custom Default LG [LLDV]"也可。

之後有兩個可能性，一就是投影機會進入HDR模式或進入SDR模式，如進入HDR模式就恭喜你了，查看一下你的播放機應該正在輸出Dolby Vision的訊號。但如好像小編的LG HU70LA並沒有進入HDR模式，就要到HD/DV一頁中揀選"Use custom HDR for TX0 and TX1 when input is LLDV (for ATV only), 同時可以修改有關如Max Luminance Min Luninance MaxCLL MaxFALL等HDR的metadata。

最後就可以投影機中看到Dynamic HDR的影像，而效果如何呢?




留待各玩家自行評價，留意的是當中custom HDR的數值是會影響畫面，有興趣的朋友不效到AVS的討論帖看看[Dolby Vision, including HDR10 conversion w/ DTM on Projectors?]。

不知為何在小編的系統中Anthem不bypass由UB9000輸出的LLDV訊號，需由UB9000直入Vertex2才成功出到Dolby Vision，要花點時間研究一下。

另外Panasonic UB9000只可以在UHD碟內或Netflix內附有Dolby Vision才可以輸出Dolby Vision訊號，而Apple TV，Oppo 203/205及Sony X800則可以強制輸出Dolby Vision。最後從HDFury來的消息指HDR10+亦將可以用類似的方式來播放，真是對投影機用家的喜訊。

-全文完-


PS:以上是自我感覺良好的飛機文


原文: https://chhanthony.blogspot.com/2020/03/hdr10dolby-visiondynamic-hdr.html

linjerin

感謝分享, 目前購入 vertex2, Apple TV 4k  和 魅視 m9702 (OPPO 203 like) 能透過 vertex2 轉 LLDV 為 HDR 給 JVC X570R+ , integra drc-r1.1 點燈 Dolby Atoms 沒問題, 膚色偏紅問題應該可以解決 (參考 avsforum/avforums), 仍繼續學習和調整

6hzzz

For profile 5:
• The base layer uses the optional VUI values of 2,2,2,1,0. These values are compliant with the VUI definition in ITU-T H.265, where the first three 2s represent unspecified.
• Within the Dolby Vision context, a profile 5 bitstream must use perceptual quantization with reshaping for EOTF; uses Dolby Vision proprietary IPT color space for color primaries and color matrix; uses full range for range; and uses center-left siting for chroma sample location.
Dolby Vision proprietary IPT color space is similar to BT.2100 ICtCp, where I is similar to I, P similar to Cp, and T similar to Ct.

關鍵問題來了，像ATV4K這類支援profile 5的盒子，播放profile 5內容時，HDMI輸出的是IPT還是轉換成YCbCr輸出呢？

chhanthony

6hzzz 發表於 2020-4-28 03:55 PM
關鍵問題來了，像ATV4K這類支援profile 5的盒子，播放profile 5內容時，HDMI輸出的是IPT還是轉換成YCbCr ...

6hrzz兄 你的關鍵問題可以在這裏看看有沒有專家可以給你答案。

https://www.avsforum.com/forum/4 ... -projectors-57.html

6hzzz

chhanthony 發表於 2020-4-29 03:12 PM
6hrzz兄 你的關鍵問題可以在這裏看看有沒有專家可以給你答案。

https://www.avsforum.com/forum/465-hig ...

我有提問在1674樓，1676樓有答復，可惜答非所問。。
我的思路是：
如果是YCbCr輸出的話，那這個利用HDFury強制盒子輸出LLDV信號，給不支持DV的電視做動態映射的做法就應該是成立的。。


如果是IPT，說明電視是要參與處理DV信號的了。那麼HDFury則承當了轉換色彩空間的工作，轉換准不准就不知道了。。

6hzzz

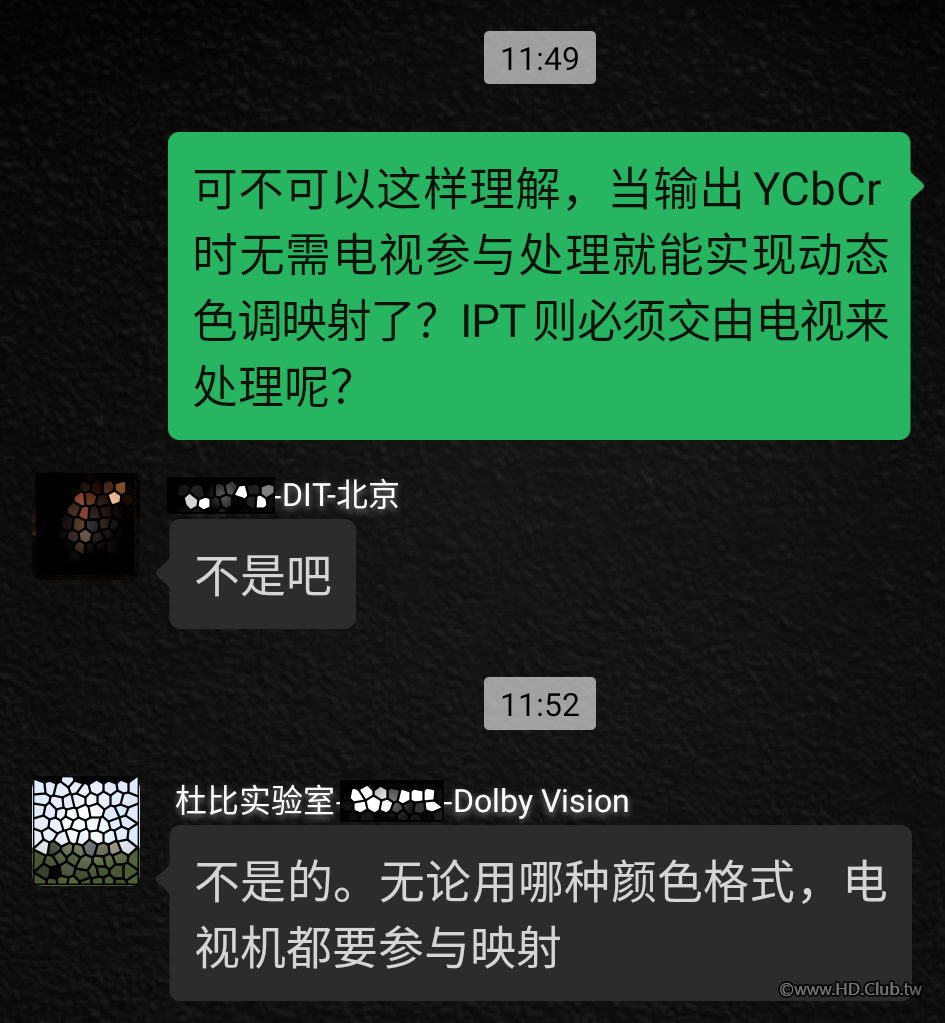

今天微信群里得到了杜比官方人士的解答：

chhanthony

收HDR10電視就不會映影？

chhanthony

6hzzz 發表於 2020-4-28 03:55 PM
關鍵問題來了，像ATV4K這類支援profile 5的盒子，播放profile 5內容時，HDMI輸出的是IPT還是轉換成YCbCr ...

6hzzz兄

小弟只知Netlfix的Dolby Vision格式是ICtCp，而Apple TV 4K spec列明Dolby Vision是Profile 5，問題是不論Apple TV 4K還是其實如Panasonic UB、Oppo，所有的player都只有RGB或YCbCr輸出，同時亦不知有那一部Dolby Vision電視可以接收ICtCp。

那看來ICtCp與YCbCr轉換的問題不是在於HDFury。

chhanthony

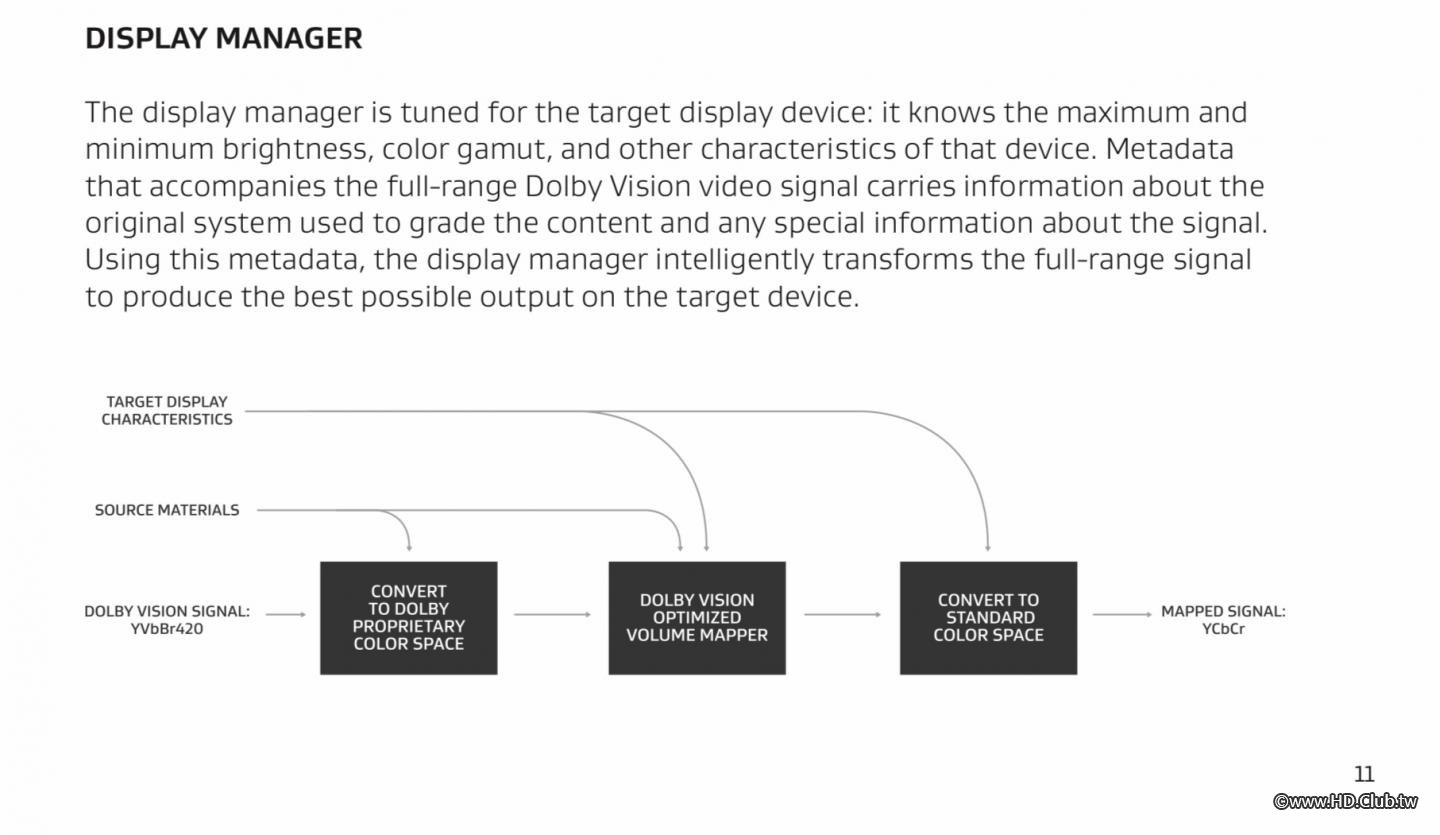

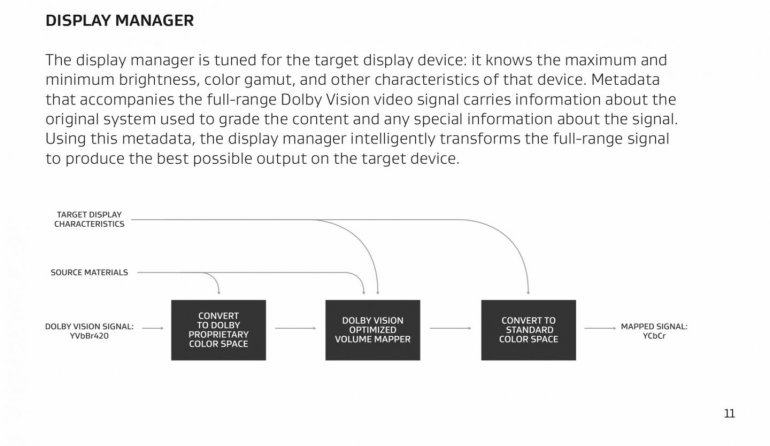

The output to the display is converted to standard color space which the display can accept. See the White Paper:


https://www.dolby.com/us/en/tech ... ion-white-paper.pdf

answer from AVSForum

https://www.avsforum.com/forum/4 ... 2.html#post59642818
