新設計的可摺疊變形的攝影機穩定架

vinchi · 發表於 2010-12-17 20:01:11

感謝支持，
會不會量產要看有沒有訂單，少量製作會很貴，因為大多是用整塊鋁銑製，墊片用的是鐵氟龍，球接頭還會鍍鈦處理。如果訂單量夠，就會委託我的CNC指導老師跟功力最強的同學親自製作。
不過還是等我完成一系列的測試再說

cream · 發表於 2011-1-8 11:20:51

感謝分享
感覺非常實用

木人 · 發表於 2011-1-13 13:50:37

19# vinchi

拍出來效果也很不錯呢!!
特別一提女孩很可愛啊!!!~~

vinchi · 發表於 2011-1-13 16:49:42

不好意思，影片是用前一代的穩定架拍的，最新一代的正在被折磨中，看看機械性能如何，影片中的小寶貝是我姪女。感謝支持

unafraid007 · 發表於 2011-1-13 18:03:24

感覺很酷喔

vinchi · 發表於 2011-4-28 17:46:17

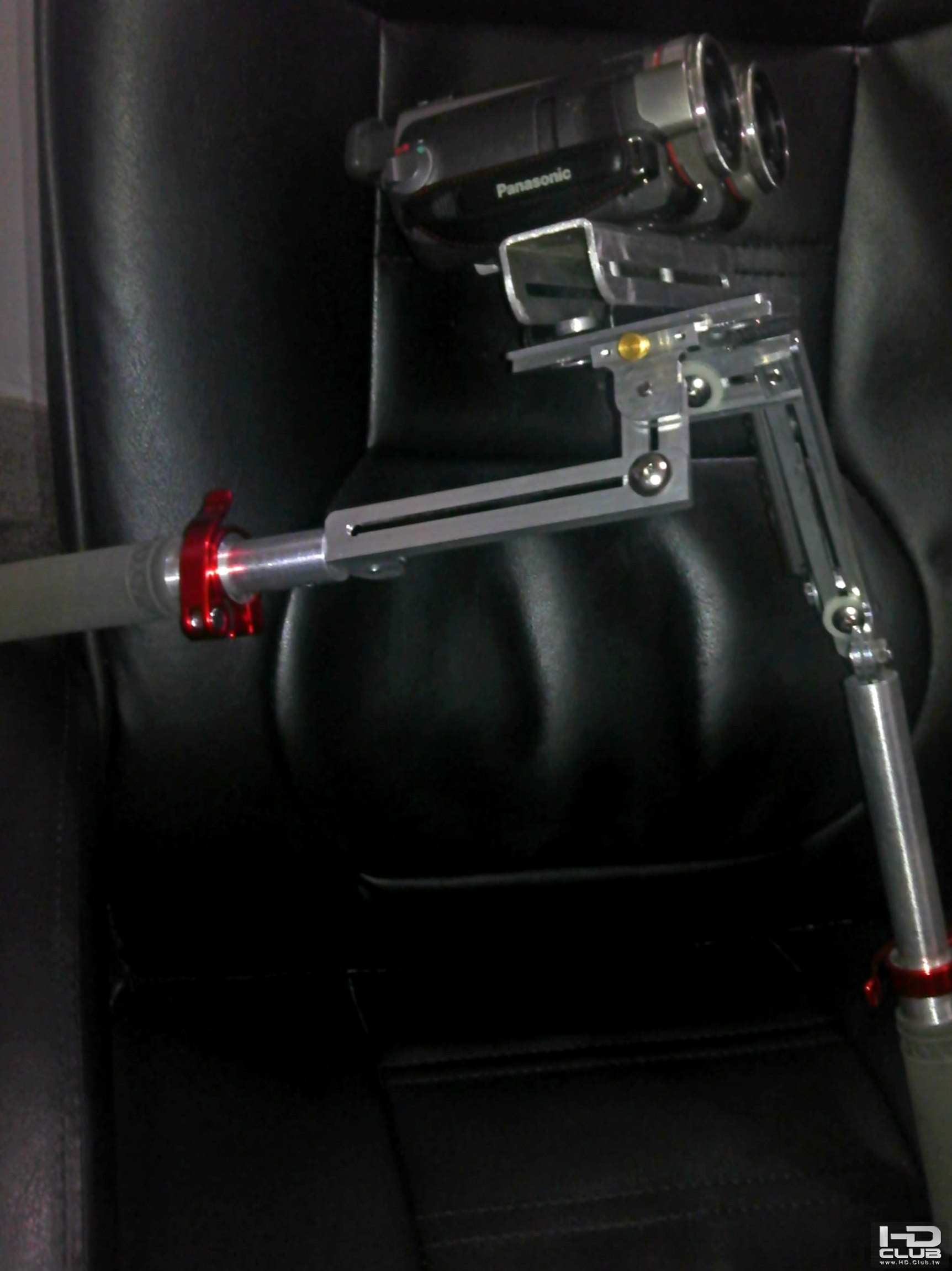

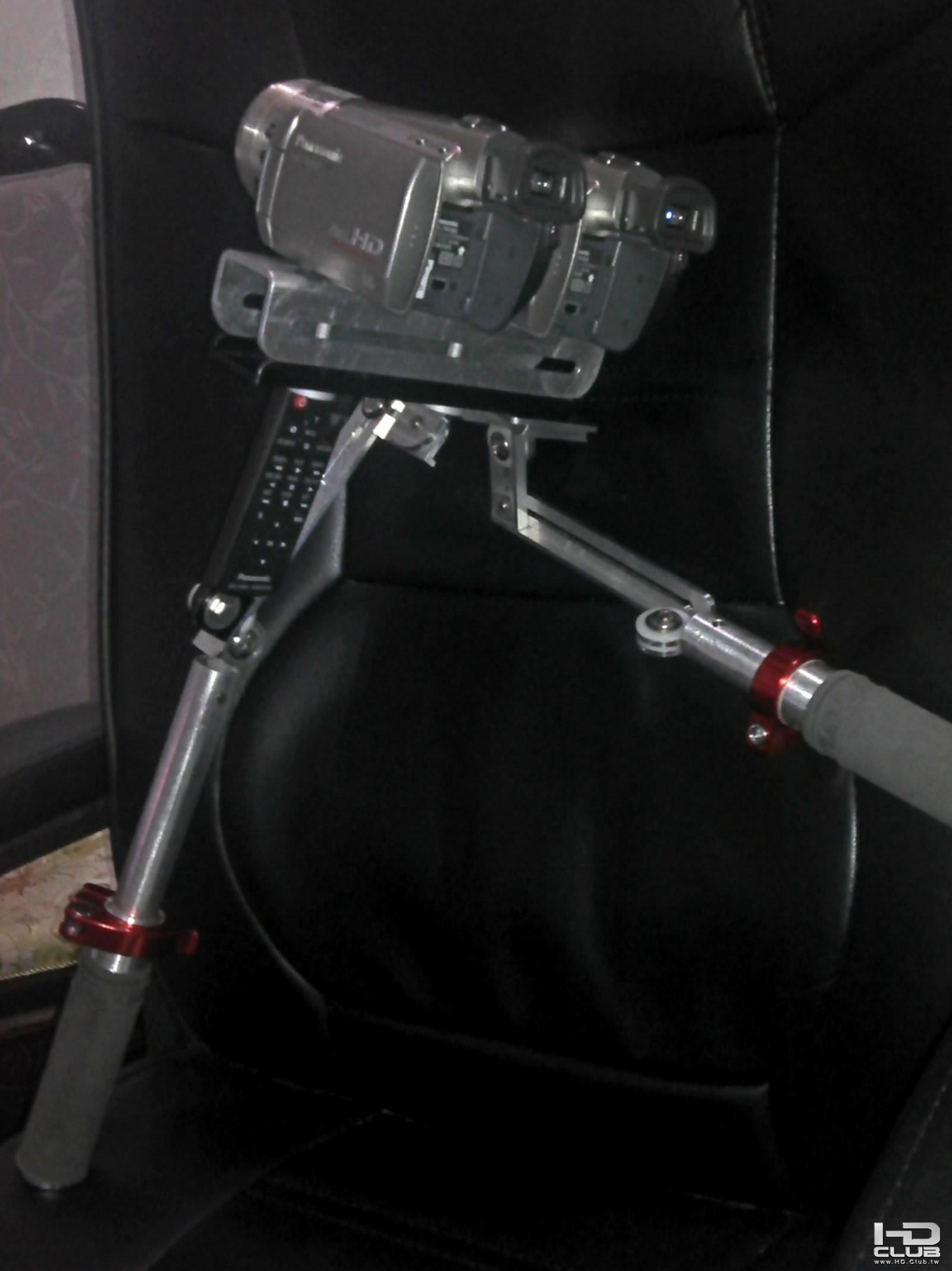

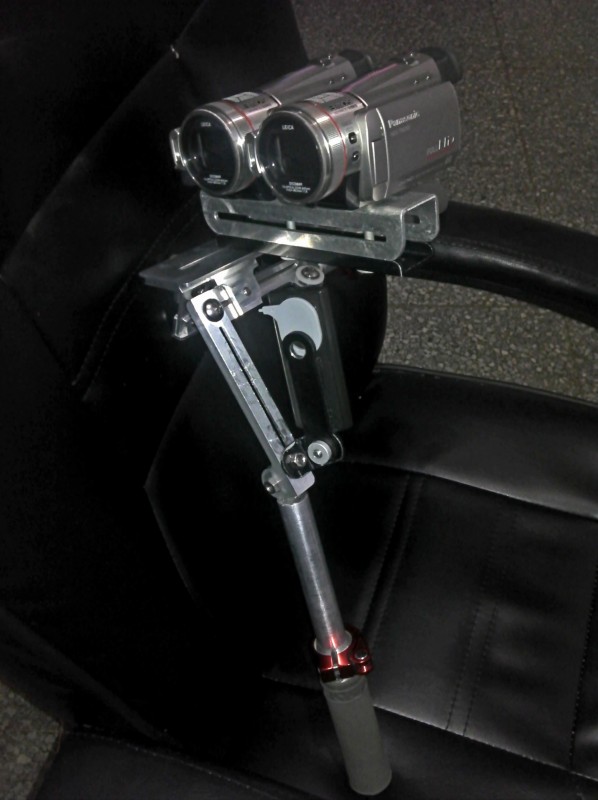

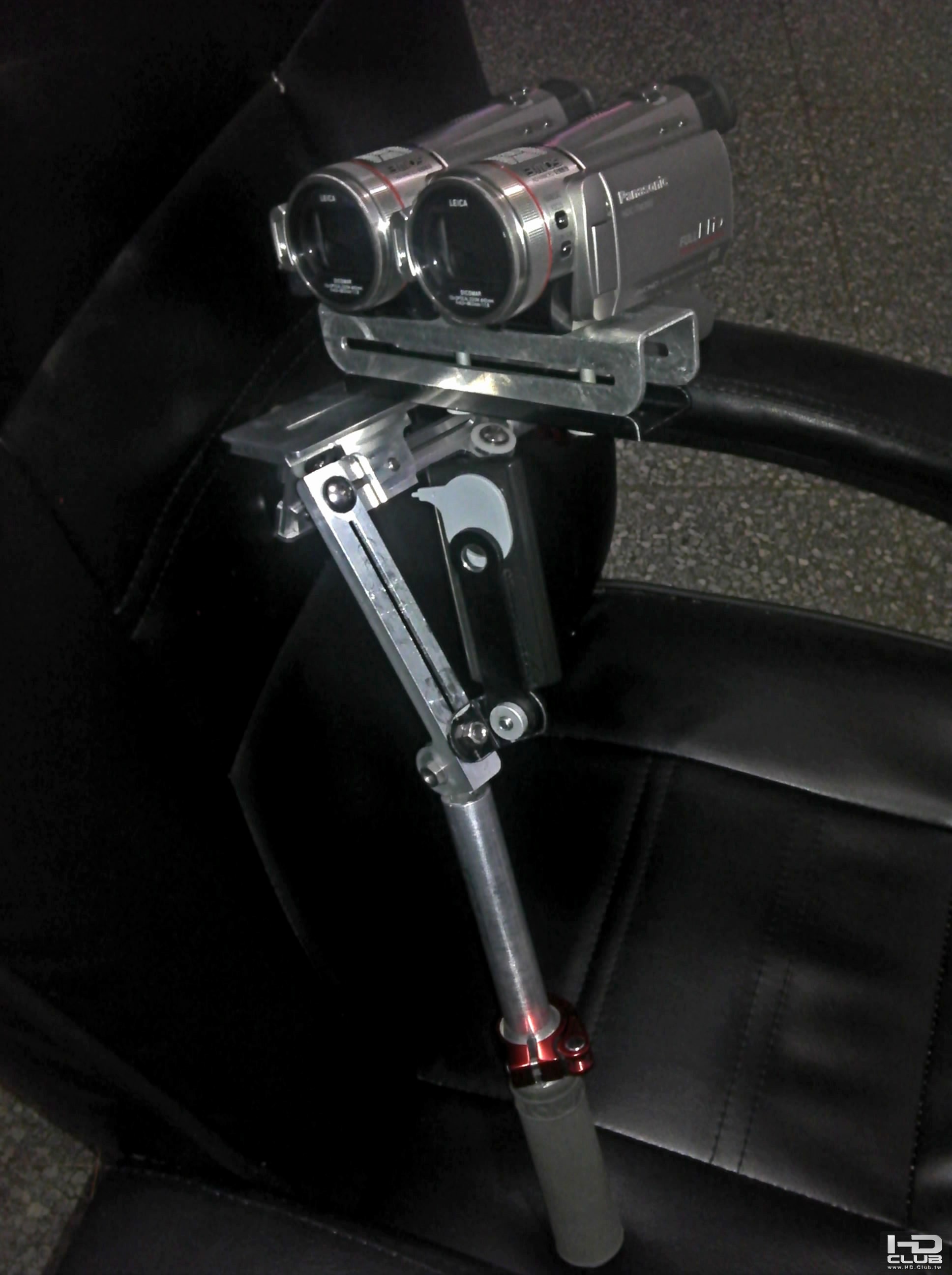

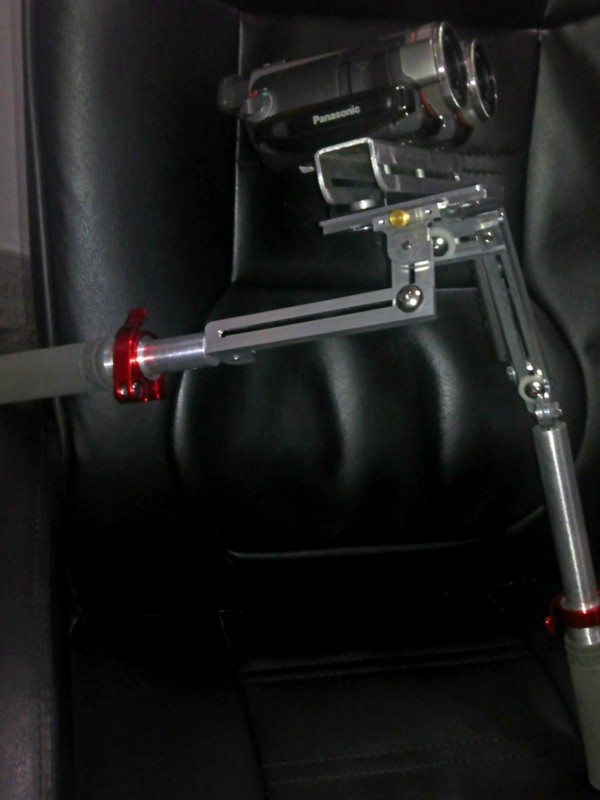

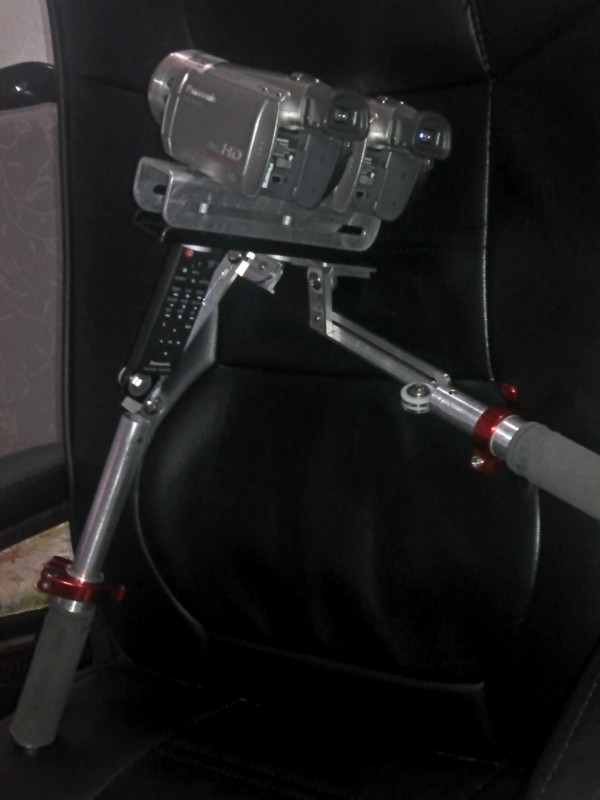

立體攝影機組裝上穩定架

vinchi · 發表於 2011-5-2 14:29:29

本文章最後由 vinchi 於 2011-5-2 14:34 編輯

用穩定架加立體攝影機組試拍，請用左紅右綠鏡片觀看

tuyhl · 發表於 2011-5-2 16:08:44

用穩定架加立體攝影機組試拍，請用左紅右綠鏡片觀看
vinchi 發表於 2011-5-2 14:29

觀賞的時候有那麼一點點的殘影，
我是使用nvidia的紅綠眼鏡，倒過來看也是一樣
不清楚是怎樣的原因...

vinchi · 發表於 2011-5-2 22:48:03

我的拍攝距離太近，兩架攝影機的鏡頭距離沒辦法再縮小，所以原始母片的雙眼距離太寬，利用剪輯軟體修正後，只能修正某些焦距的影像可以正確表現，其他焦距的影像就會不正常合成，變成殘影。

jimlim007 · 發表於 2011-12-26 19:21:02

还是会晃，看来目前最好的设计是印度的

vinchi · 發表於 2011-12-27 22:25:56

會晃的原因是萬向關節採用普通球型雲台不夠滑順，改用桿端軸承會好很多，當天很匆促沒有調整配重平衡，下擺偏重所以會像鐘擺一樣一直晃，再加上這個設計是為了多功能，不如直桿式的重心那麼單純，所以調整重心會比較麻煩，多少要犧牲一點便利去配合另一項功能。

vinchi · 發表於 2011-12-27 22:31:00

jimlim007 發表於 2011-12-26 19:21
还是会晃，看来目前最好的设计是印度的

請教一下，哪裡可以看到印度的設計，可以向人家學習學習。

vinchi · 發表於 2012-1-17 06:26:44

改換另一種萬向軸承再加一支彈性關節，穿著拖鞋在家附近散步，看看可以減低多少震動

vinchi · 發表於 2013-2-22 22:37:58

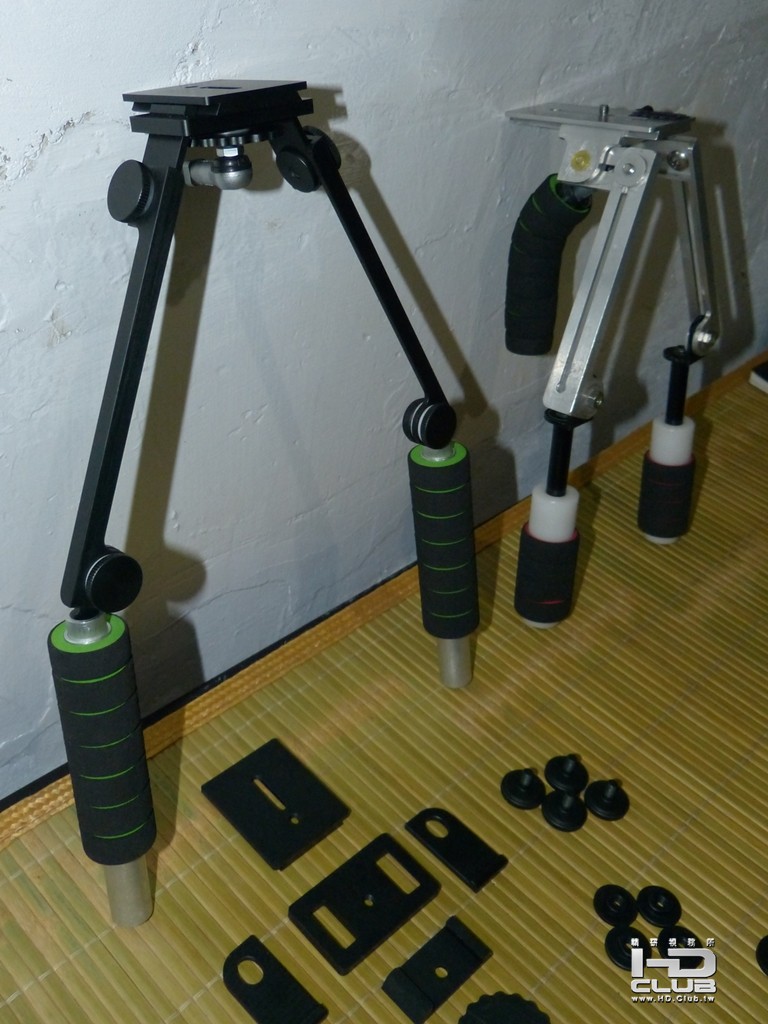

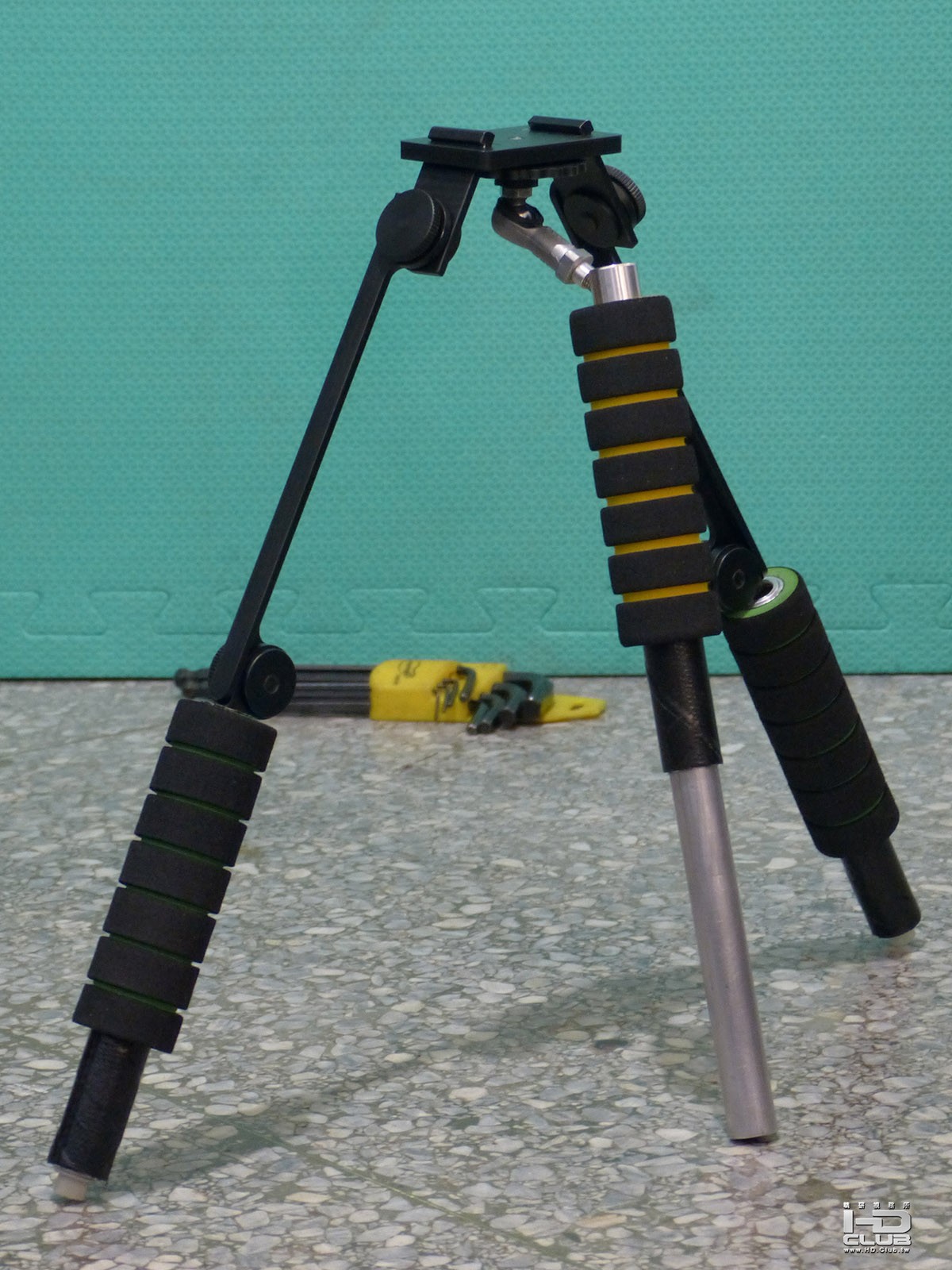

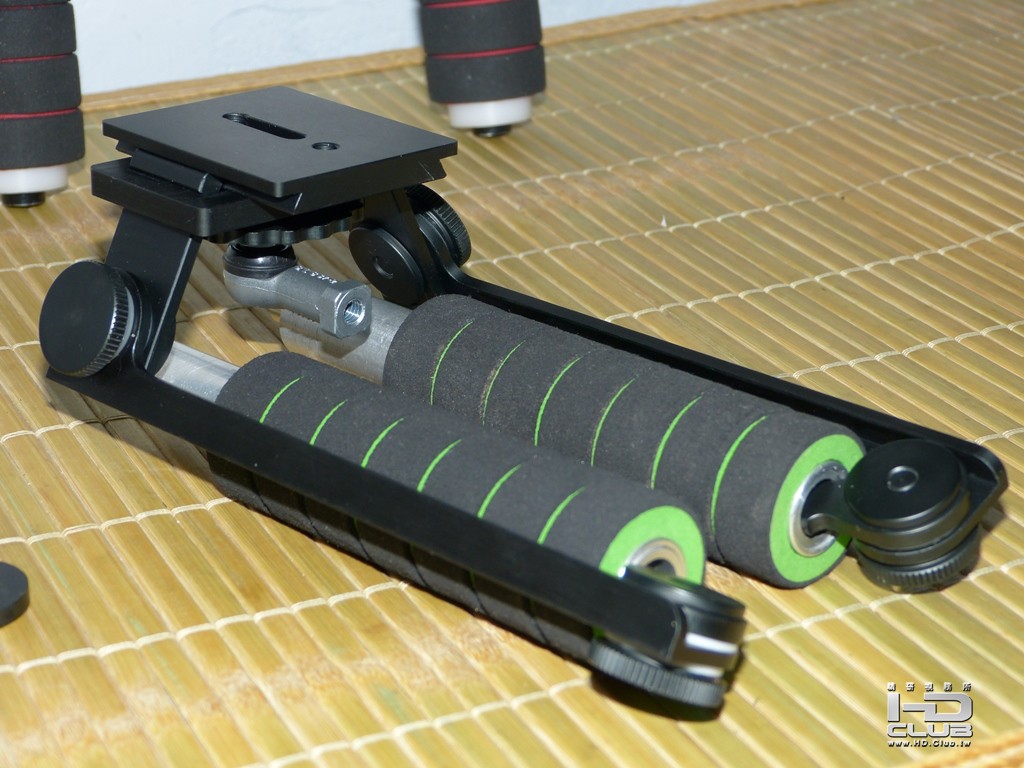

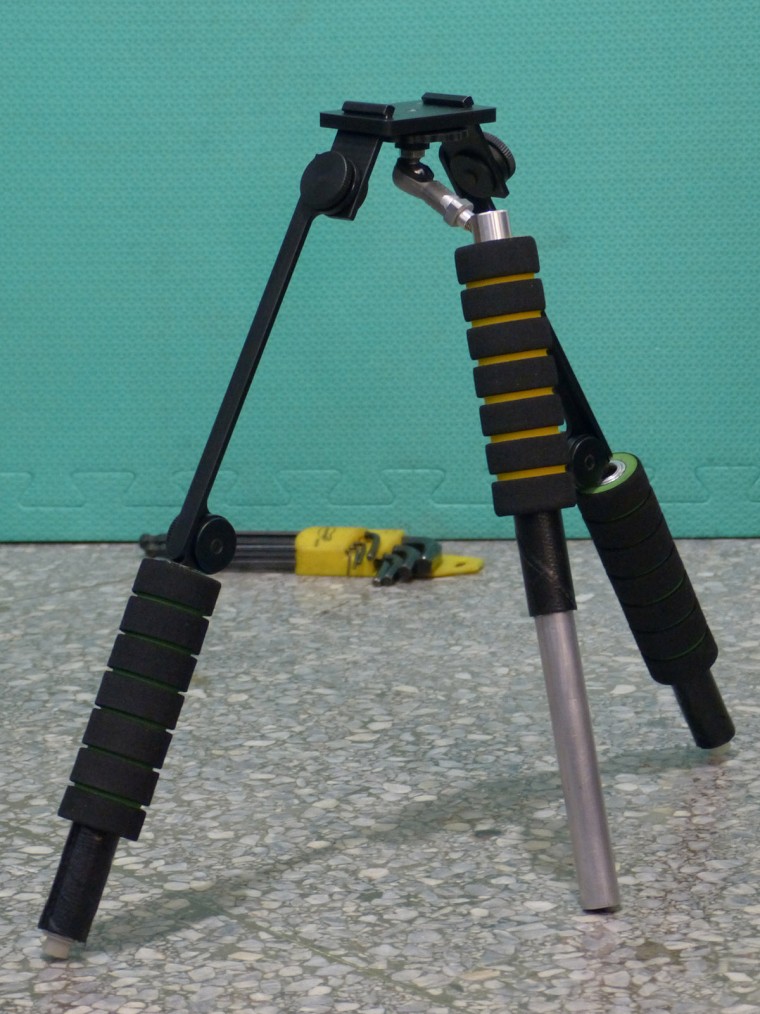

不知道這樣夠不夠資格當商品來賣

vinchi · 發表於 2013-2-22 22:43:01

本文章最後由 vinchi 於 2013-2-22 22:44 編輯

新製作完成穩定架的效果影片

vinchi · 發表於 2013-2-23 00:12:03

west · 發表於 2013-2-24 04:25:50

看起來簡潔好用，希望能有後續的試拍影片參考。

vinchi · 發表於 2013-2-24 08:33:11

本文章最後由 vinchi 於 2013-2-28 10:35 編輯

感謝鼓勵，正找人拍攝操作說明影片。
此架只有400克，雖然可以承重兩公斤左右，原則上還是設定給700克以下的家庭機使用

Sopon.HD · 發表於 2013-2-28 00:25:34

如果能加個肩帶可能會更省力...

vinchi · 發表於 2013-2-28 10:22:55

本文章最後由 vinchi 於 2013-2-28 10:27 編輯

Sopon.HD 發表於 2013-2-28 00:25
如果能加個肩帶可能會更省力...

謝謝指教!!只要把一邊的腳摺成水平就可以當肩靠，或是夾在腋下。如果為了方便攜帶的話，會提供小攜行腰包，穩定架掛上帶子，在做動態攝影時，帶子會亂晃沒法調整重心。
