老CRT的第二春 3D藍光 , 3D檔案播放支援

Fred · 發表於 2011-4-15 13:39:00

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

趁著 west 站長ASUS G51 這部 NVIDIA 3D筆電在我這裡 , 小弟做了一個很早就想做的實驗。
我有一台早年ADI 出品的17吋CRT電腦MONITOR , 可否利用NV的3DVISION系統實現3D播放呢?

經實測答案是肯定的 , 而且3D效果與流暢度都還不錯!!
以VGA連接ADI 的CRT MONITOR

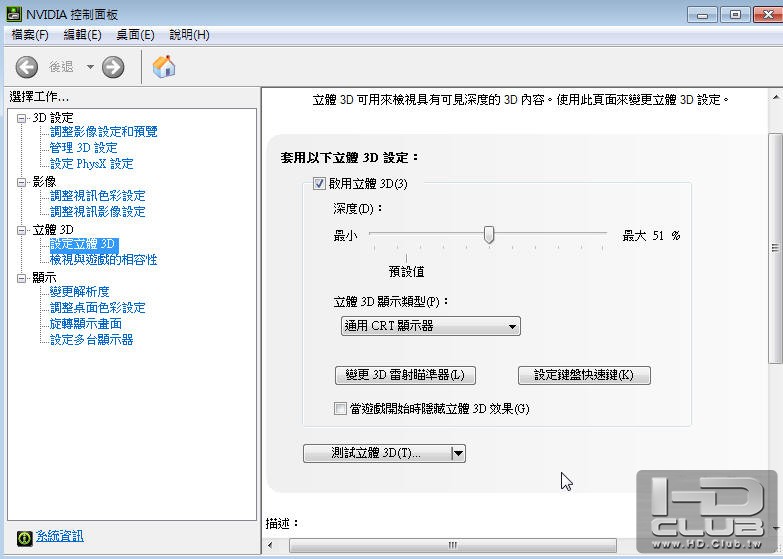

(去年剛接觸NV的3D VISION系統時就有看到" 通用CRT"這個選項了 , 只是沒機會實測 )

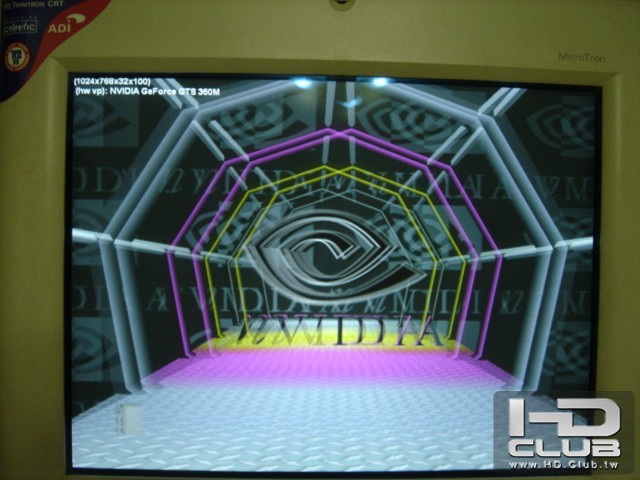

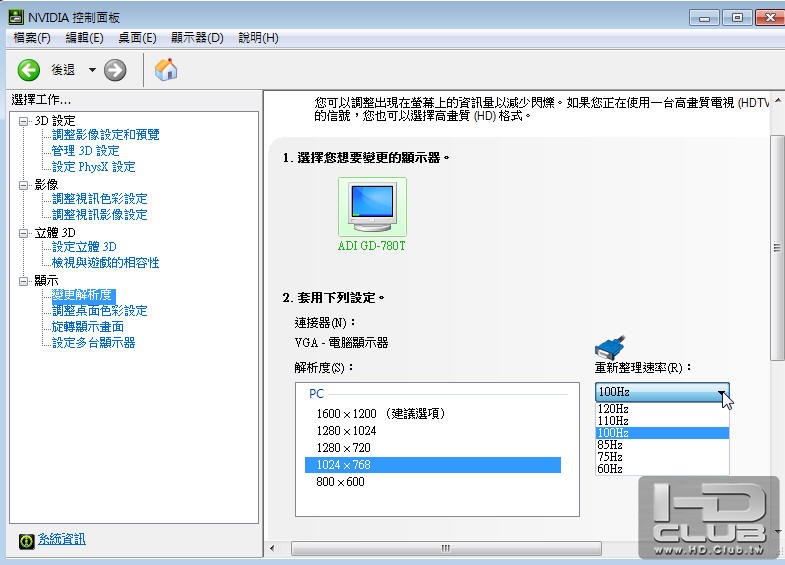

這台ADI的CRT 只支援最高1024*768 / 100HZ , 再往上就超出使用範圍

雖然達不到理想的120HZ , 但NVIDIA的3DVISION依然順利啟用 ( 最低標是85HZ , 但閃爍太嚴重 )

解析度未達FULL HD的標準 , 但在小螢幕上觀看 , 精細度也還算OK。

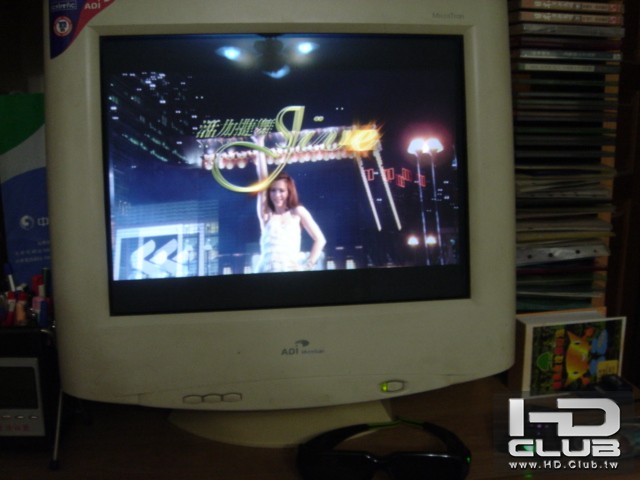

播放的是BD3D

這台CRT老當益壯 , 稍為調整一下亮度與對比就有不錯的表現 , 還好去年沒把它给丟了

CRT管是SONY的Trinitron，色溫設定為9300K

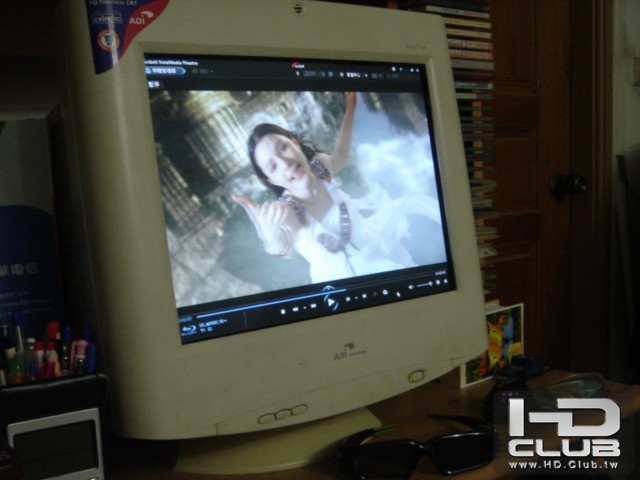

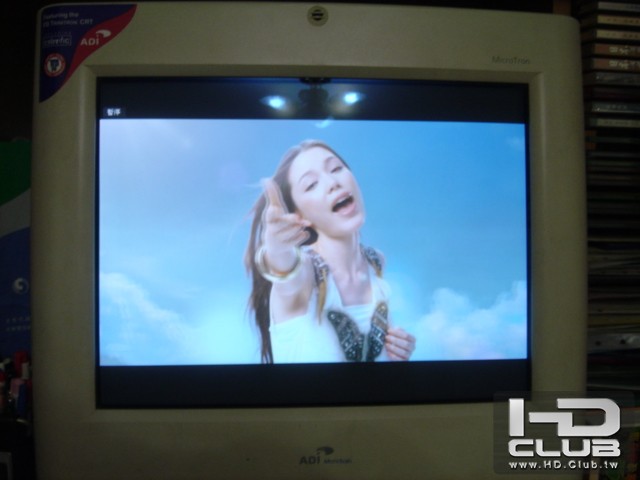

站長拍攝的劉真3D(demo片)，左右眼格式也OK

這台crt monitor等級不夠 , 如果有機會接上更高檔的crt monitor說不定表現更完美。
詳細的測試細節後補 , 因為我還要找真平兄試他的三槍投影機 , 看是否能實現3D檔案/3D藍光播放 PASS...

asa00322 · 發表於 2011-4-15 13:50:28

很多CRT都支援垂直120HZ的輸入，三槍投影機其實有很多會支援120HZ的輸入的

Fred · 發表於 2011-4-15 13:51:45

本文章最後由 Fred 於 2011-4-15 17:43 編輯

很多CRT都支援垂直120HZ的輸入，三槍投影機其實有很多會支援120HZ的輸入的
asa00322 發表於 2011-4-15 13:50

NV有獨立的3D VISION系統 , 這個時候來看 , 反而是好處了
我還有一台SONY的HD CRT , 不過要試的話要搞一片能色差輸出的NVIDIA顯示卡 , 而且又能符合藍光3D的NV 3DVISION , 但我那台CRT應該是無法吃120HZ..
所以想要帶這台筆電去真平家玩玩 , 不過預想的到的是三槍流明度的問題 , 如果正確啟動3D模式 , 再透過眼鏡 , 亮度可能會稍弱

Abby · 發表於 2011-4-15 19:38:56

今天聽Fred兄一聊,
於上上網去找到這個網站,
這http://www.moomecard.com/ 可號稱老三槍與CRT邁入3D的救星!

Fred · 發表於 2011-4-15 19:48:47

本文章最後由 Fred 於 2011-4-15 20:13 編輯

今天聽Fred兄一聊,
於上上網去找到這個網站,
這可號稱老三槍與CRT邁入3D的救星! ...
Abby 發表於 2011-4-15 19:38

SONY G90..,ㄝ, 老3槍的第二春

不知我的36HD900能否這樣玩

還有...如果 SONY那台廣播級的25吋BVM OLED能借助外部設備搞出正確的3d顯示 , 那就好玩了

len1978 · 發表於 2011-4-15 19:59:45

本文章最後由 len1978 於 2011-4-15 20:25 編輯

SONY G90..,ㄝ, 老3槍的第二春

不知我的36HD900能否這樣玩
Fred 發表於 2011-4-15 19:48

如果HDMI介面卡有人做出支援120hz的話，真的三槍也可以看3D了。

CRT PROJECTOR規格與型號查詢

NEC CRT型號列表

Model	CRT Size/ LC	CRT Type	Chassis Controls	Peak Lumens	Contrast x:1	HScan (kHz)	VScan (Hz)	Band width (Mhz)	Max Resolution	HDTV	Inputs	Point Convergence
XG-750	8"	P16LJE06 or P16LJE07 or P16LJE08	Digital	1100	15,000	15-75	40-160	110	1600x1200p	Y	V/S/R	200
XG-751	8"	P16LJE06 or P16LJE07 or P16LJE08	Digital	1100	15,000	15-75	40-160	110	1600x1200p	Y	V/S/R	200
XG-852	8"	P16LJE06 or P16LJE07 or P16LJE08	Digital	1100	15,000	15-85	40-160	110	1600x1200p	Y	V/S/R	200
XG-1100	8"	P16LJE06 or P16LJE07 or P16LJE08	Digital	1100	15,000	15-110	40-160	120	2500x2000p	Y	V/S/R	200
XG-1101(LC)	8" LC	P16LJE06 or P16LJE07 or P16LJE08	Digital	1100	20,000	15-110	40-160	120	2500x2000p	Y	V/S/R	200
XG-1350	8"	P16LJE06 or P16LJE07 or P16LJE08	Digital	1100	15,000	15-135	40-160	150	2500x2000p	Y	V/S/R	200
XG-1351(LC)	8" LC	P16LJE06 or P16LJE07 or P16LJE08	Digital	1100	20,000	15-135	40-160	150	2500x2000p	Y	V/S/R	200
XG-1352(LC)	8" LC	P16LJE06 or P16LJE07 or P16LJE08	Digital	1100	20,000	15-135	40-160	150	2500x2000p	Y	V/S/R	200

seongyuri · 發表於 2011-4-15 21:48:05

讚啦..
舊的東西搭上新的技術..
一樣是下下叫啦..
其實CRT的表現不差..
就是體積大了點...
想當初一台19吋跟戰車一樣大...><

weasley · 發表於 2011-4-15 21:57:55

挖~~話說我第一台CRT也是這台ADI17吋
沒想到現在還有活著的!!!
好懷念阿

真平 · 發表於 2011-4-16 00:41:15

本文章最後由真平於 2011-4-16 00:47 編輯

SONY G90..,ㄝ, 老3槍的第二春

不知我的36HD900能否這樣玩

還有...如果 SONY那台廣播級的25吋BVM OL ...
Fred 發表於 2011-4-15 19:48

你的sony最高掃瞄頻率是1080i/60hz，這個對3d來說除非解析度降很低才有可能上120hz，這樣只能說堪用。等Fred兄有空再過來幫我的三槍回春一下。

真平 · 發表於 2011-4-16 00:43:36

本文章最後由真平於 2011-4-16 00:45 編輯

如果HDMI介面卡有人做出支援120hz的話，真的三槍也可以看3D了。

NEC CRT型號列表

...
len1978 發表於 2011-4-15 19:59

hdmi界面基本上不是問題，轉換器的選擇算是有。而hdmi基本上是傳輸規格，在短距離的傳輸下，vga並不會差，所以最簡單的方案就是像Fred兄這樣，直接送vga出來給三槍就行了。其實網路上有一些21"的crt monitor，規格搭3d都還算ok，狀況好的價位不到2000，拿來玩3d算是便宜又大碗。

louis9999 · 發表於 2011-4-16 00:57:08

這樣搞下去~~等等大家又去抱幾台CRT回來,本來不值錢

瞬間身價又翻了好幾倍,以前畫圖都用21吋CRT..直平度...色彩...真爽

現在都拿來墊腳~~~@@

LIN116 · 發表於 2011-4-16 12:04:30

看來CRT的電視可以回春了喔
CRT家裡1F還有一台呢
3D還真是目前最流行的產物

Fred · 發表於 2011-4-17 22:25:15

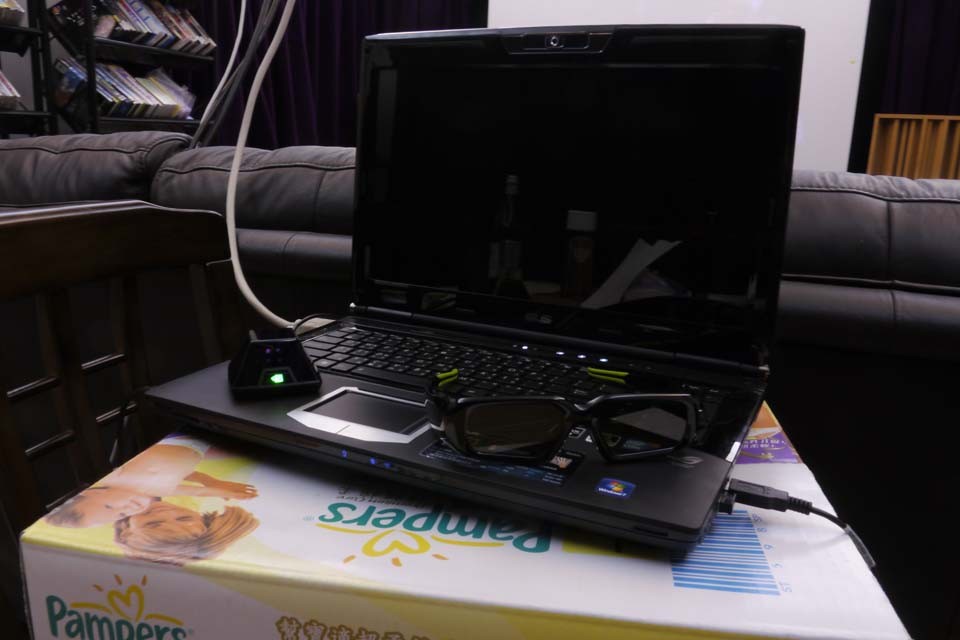

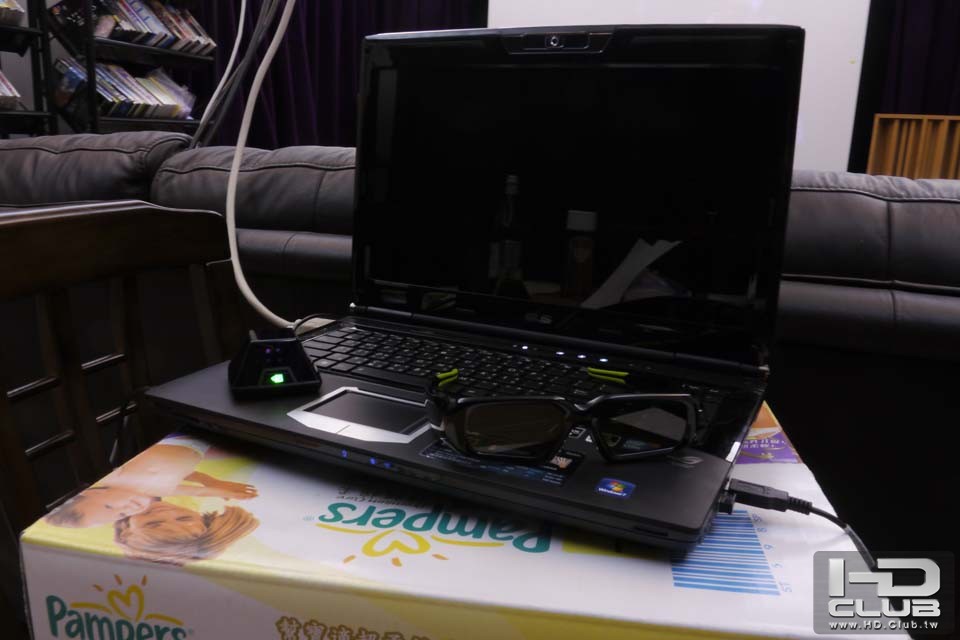

今天跟真平兄約好 , 帶了站大這台ASUS G51 3D筆電前往試3D , 與大家分享一下老三槍與新一代3D技術巧妙的結合
真平孫大是通過ISF認證的工程師 , 對於影像的調整相當專業 , 而且也是三槍的老玩家 , 所以找他試3D是小弟心目中的不二人選

這是去年小許版主做的真平孫大家訪 , 讓大家再看一下孫大的器材與環境
http://www.hd.club.tw/thread-65594-1-1.html

廢話不再多說 , 將設備就定位之後

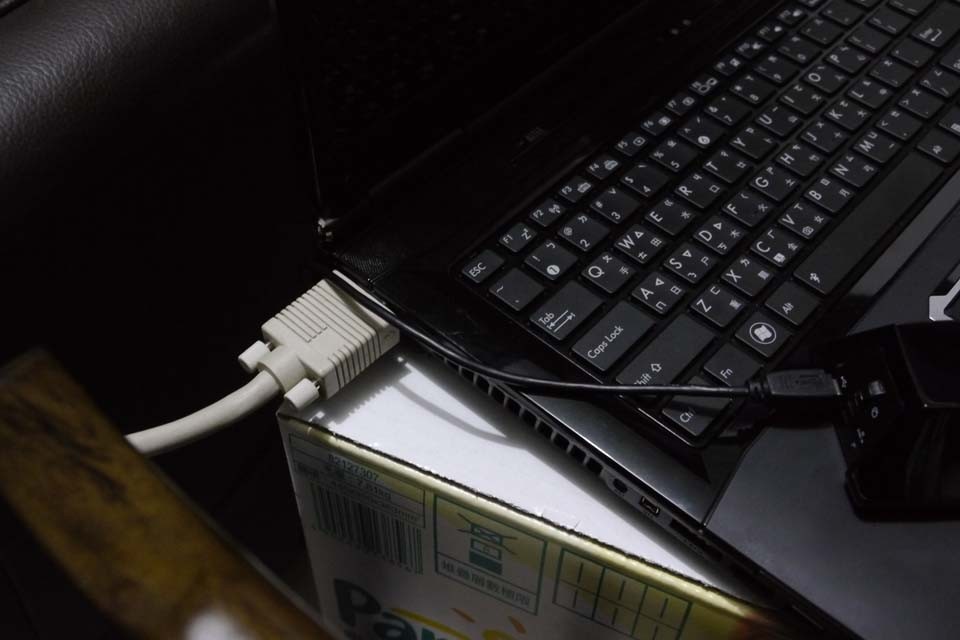

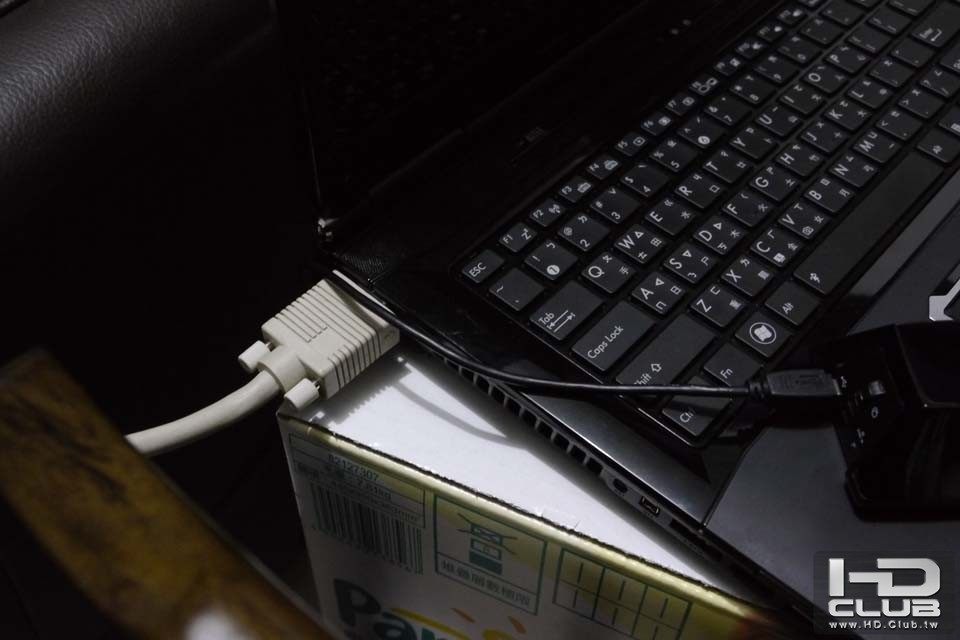

開始接線 , G51筆電以VGA輸出給外部顯示設備

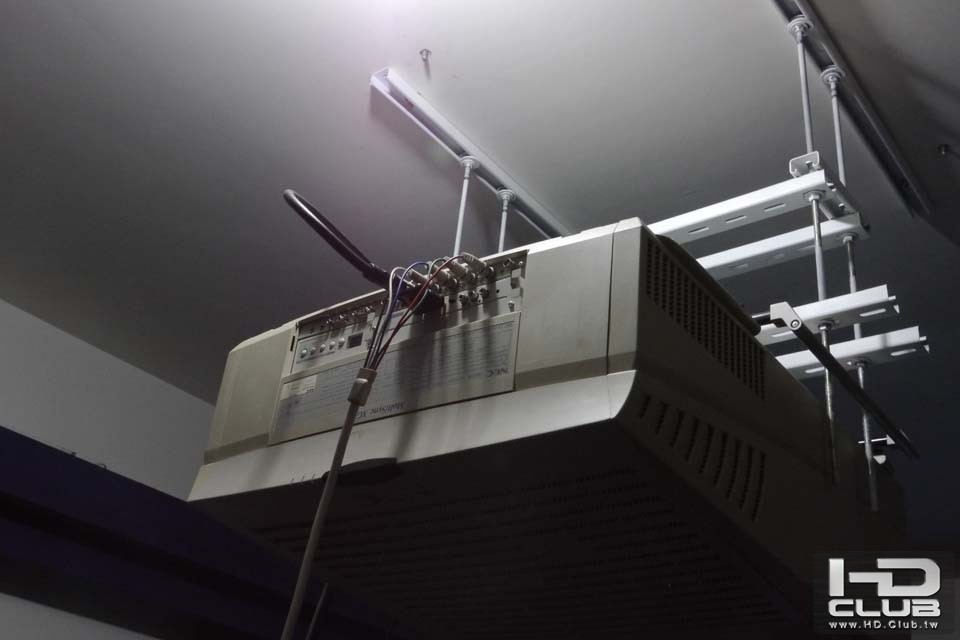

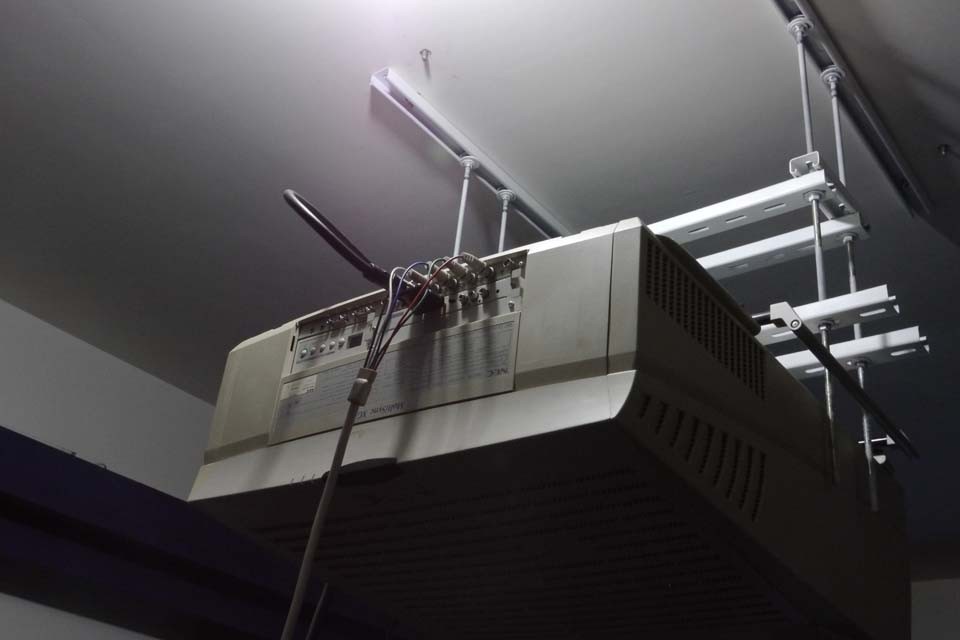

另一頭是5線式的BNC端子連接真平孫大的8吋管CRT
NEC XG-110 三槍投影機

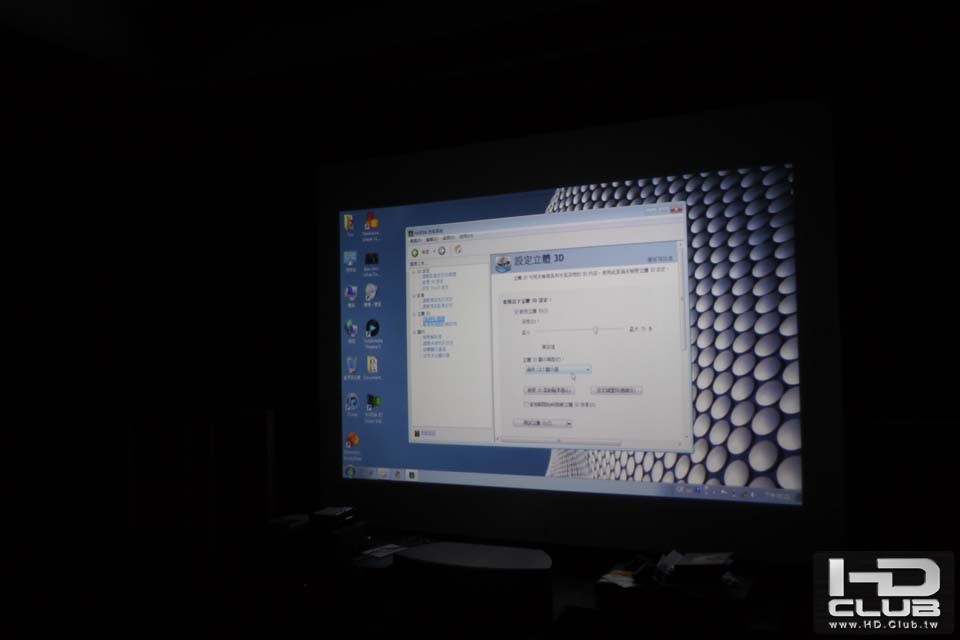

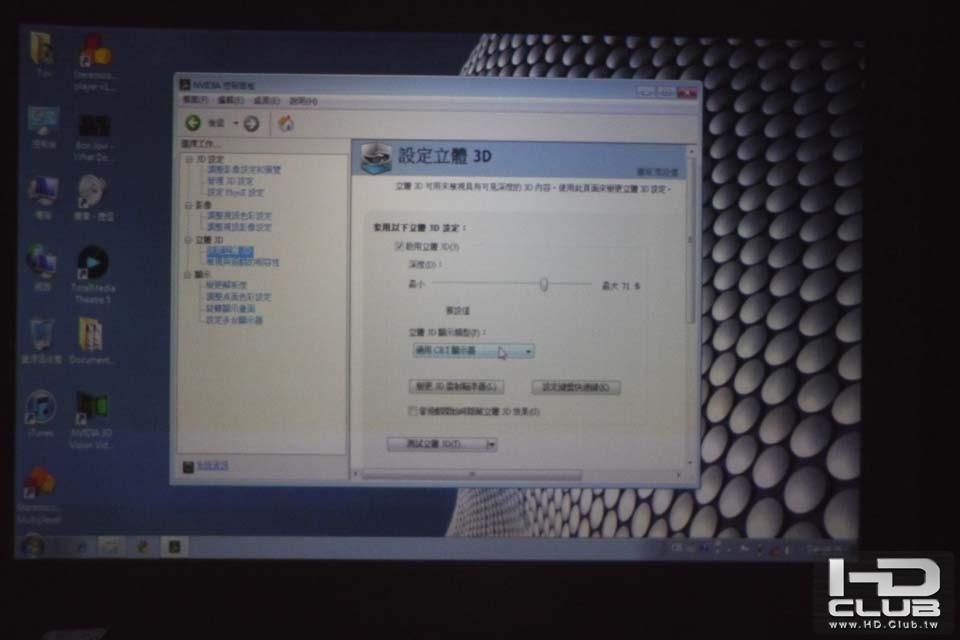

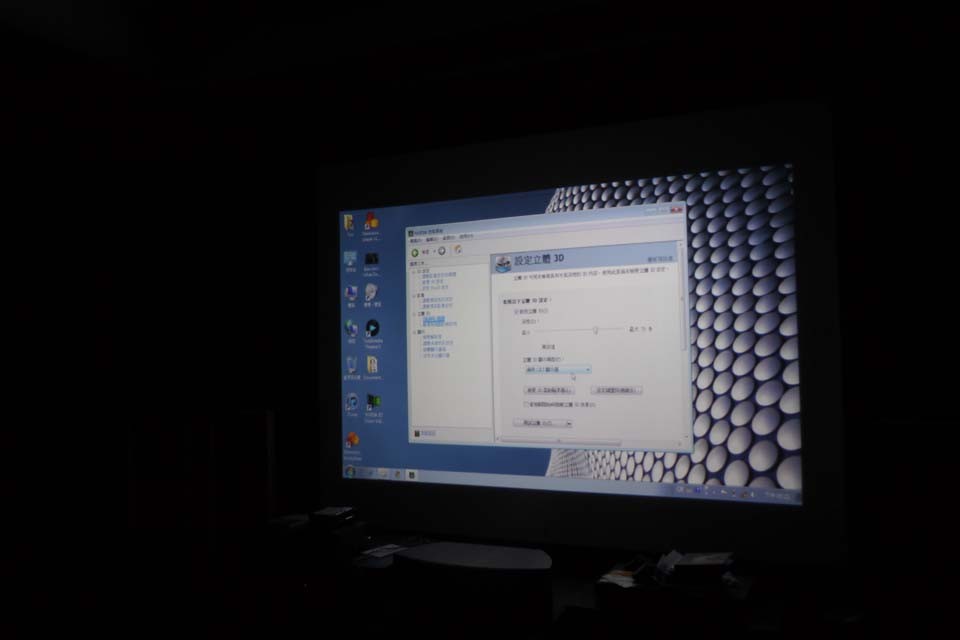

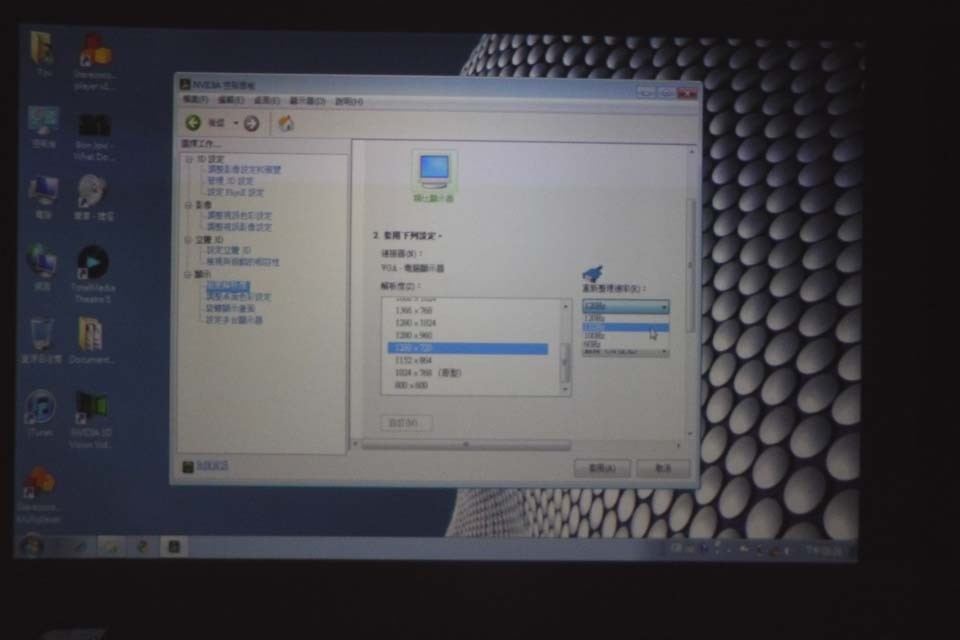

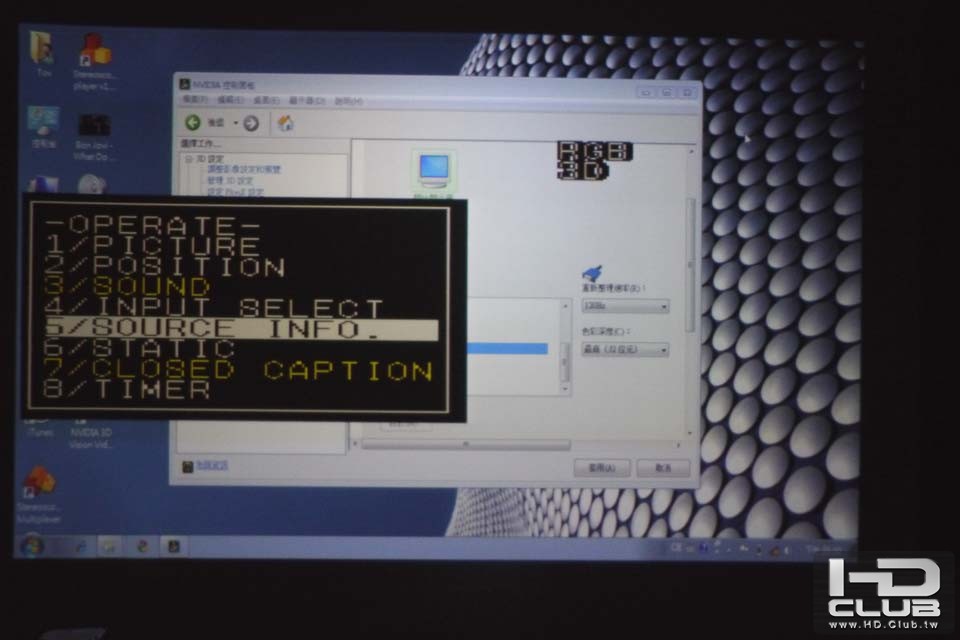

開啟NVIDIA控制台設定VGA輸出後 , 電腦馬上辨識出接了一台" 通用CRT顯示器"

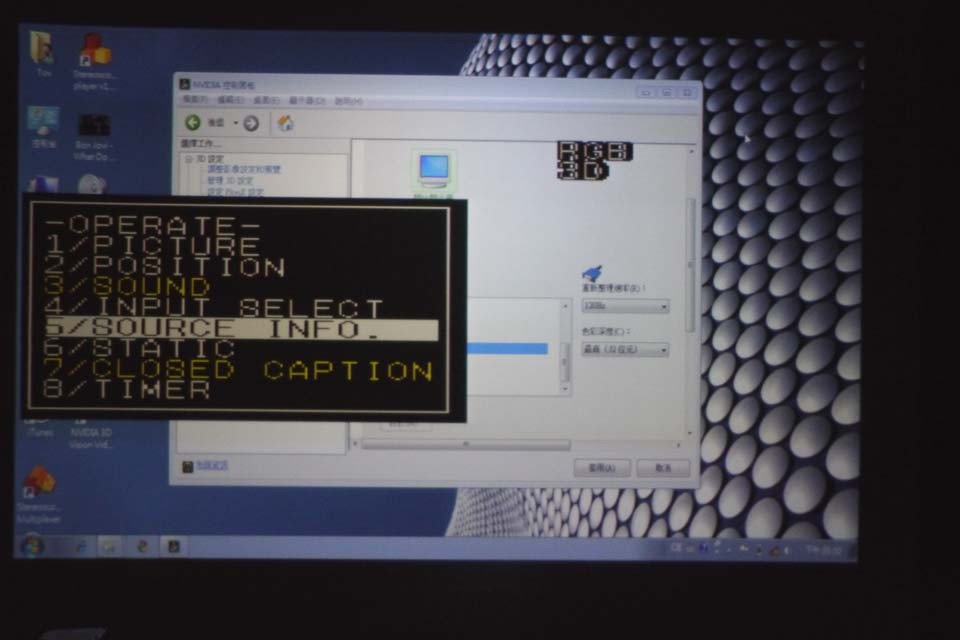

其實一開始將超過60HZ的訊號丟給NEC XG-110 這台老三槍時並不是那麼順利 , 多虧孫大對三槍經驗老到 , 最後終於順利呈像

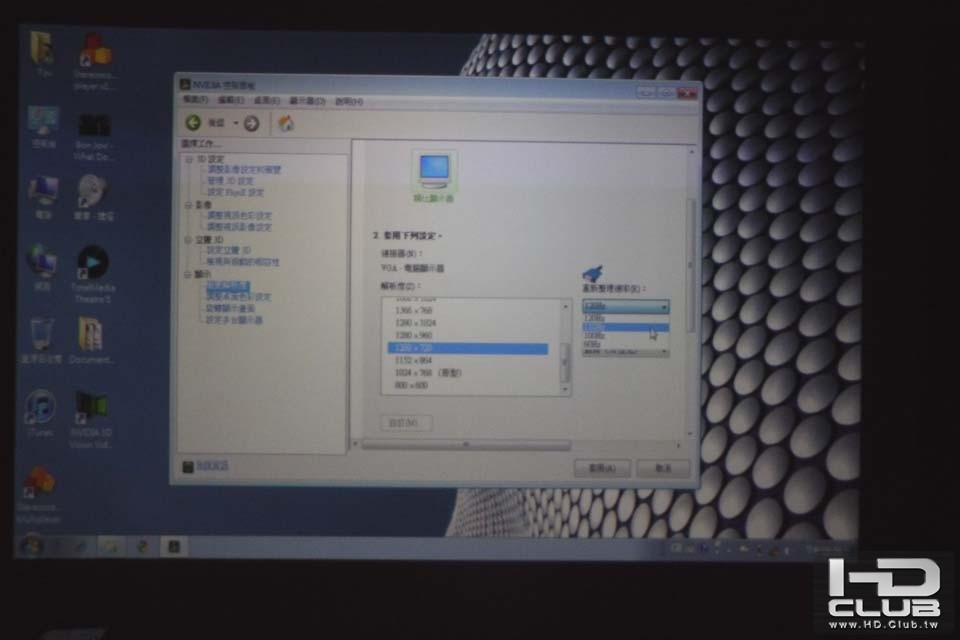

這台老三槍與NVIDIA顯示的配合度最高至1280*720/120HZ , 同時孫大也開始針對這組輸入訊源調整三槍收斂 , 幾何失真等必要的微調

到底這台老三槍接上最新銳的ASUS G51 3D筆電 , 真的能順利的偵測出3D訊號並正確的顯像嗎?

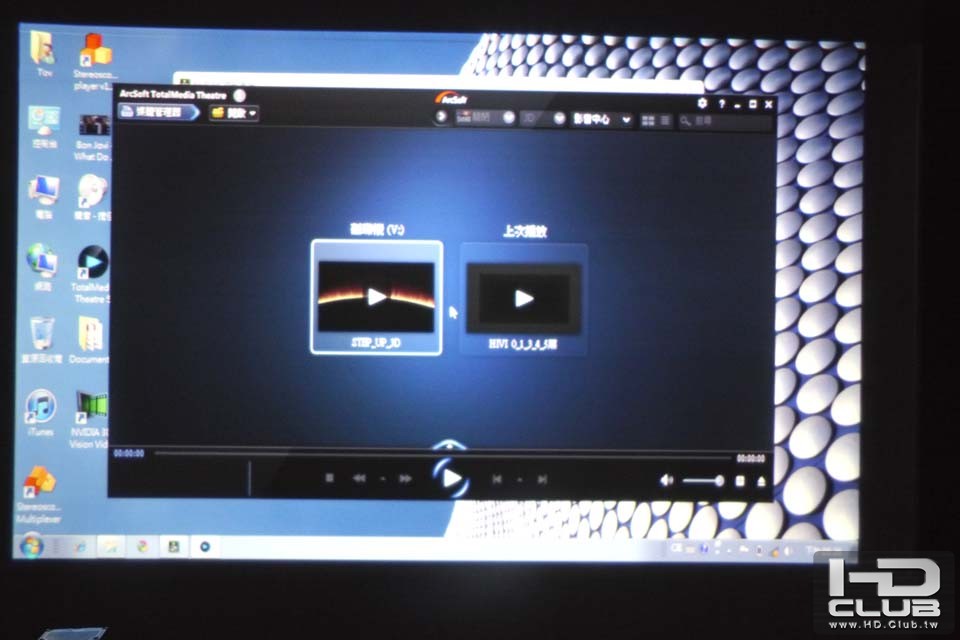

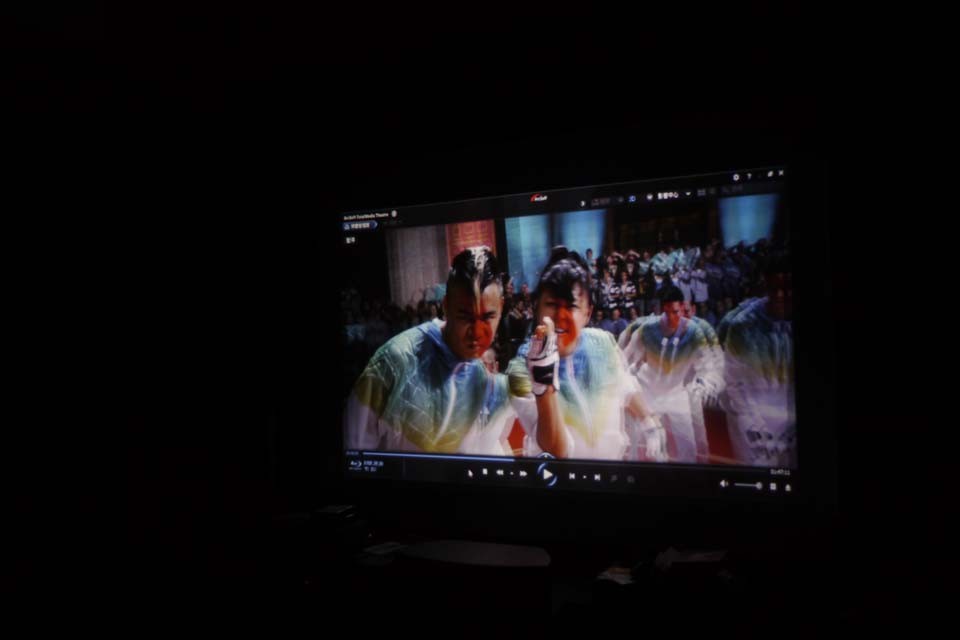

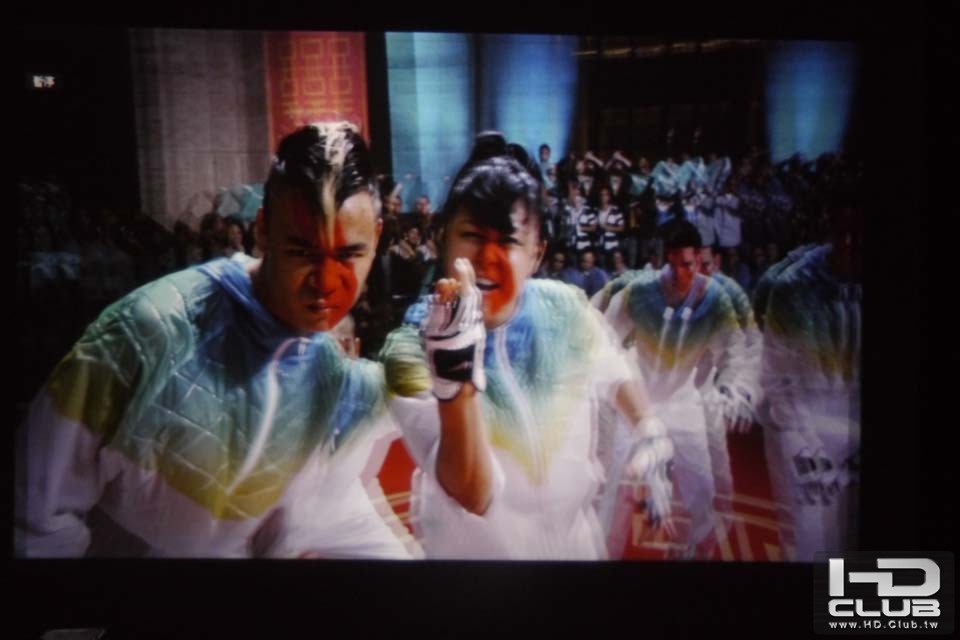

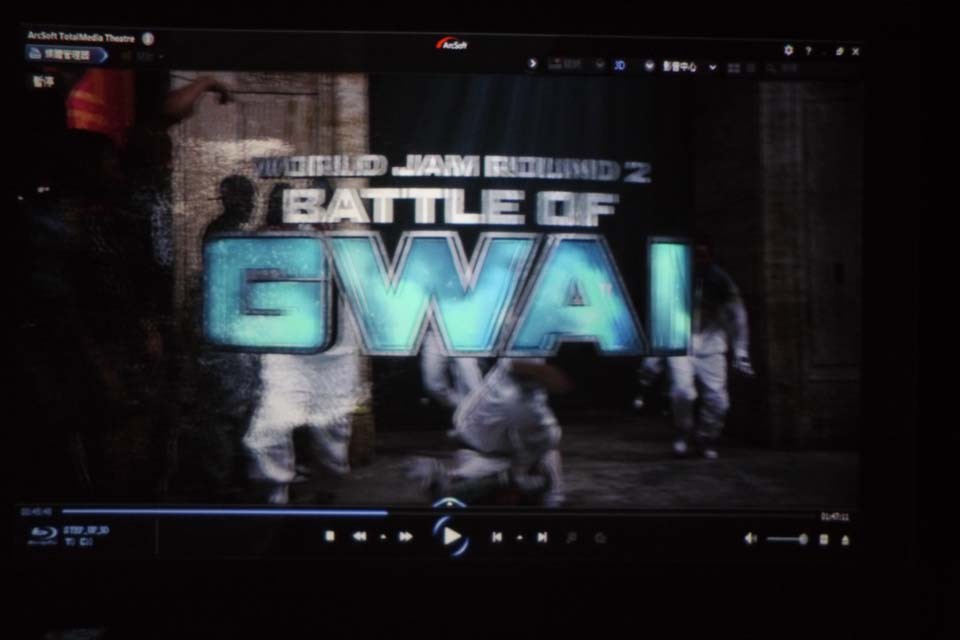

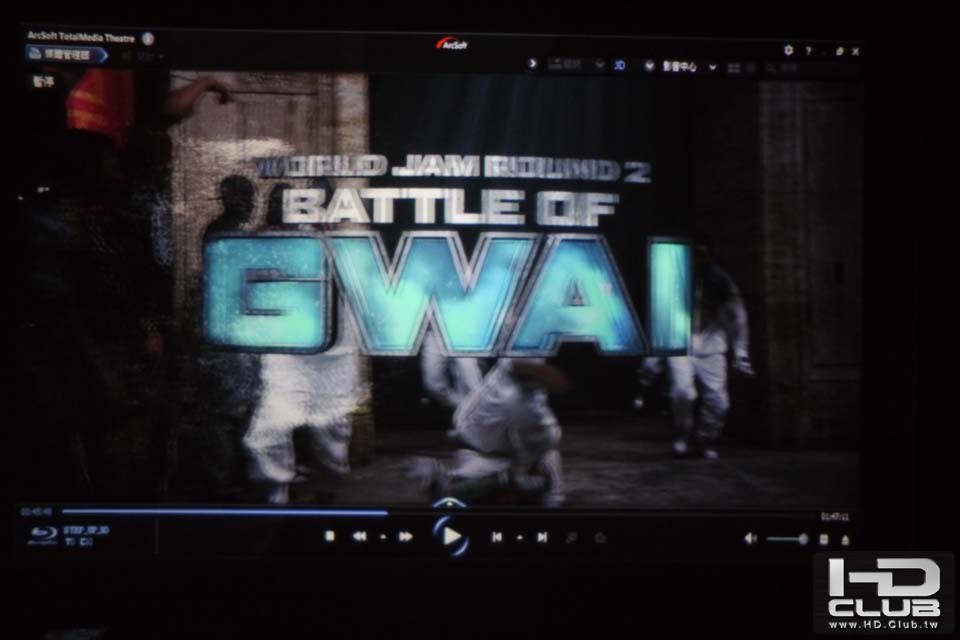

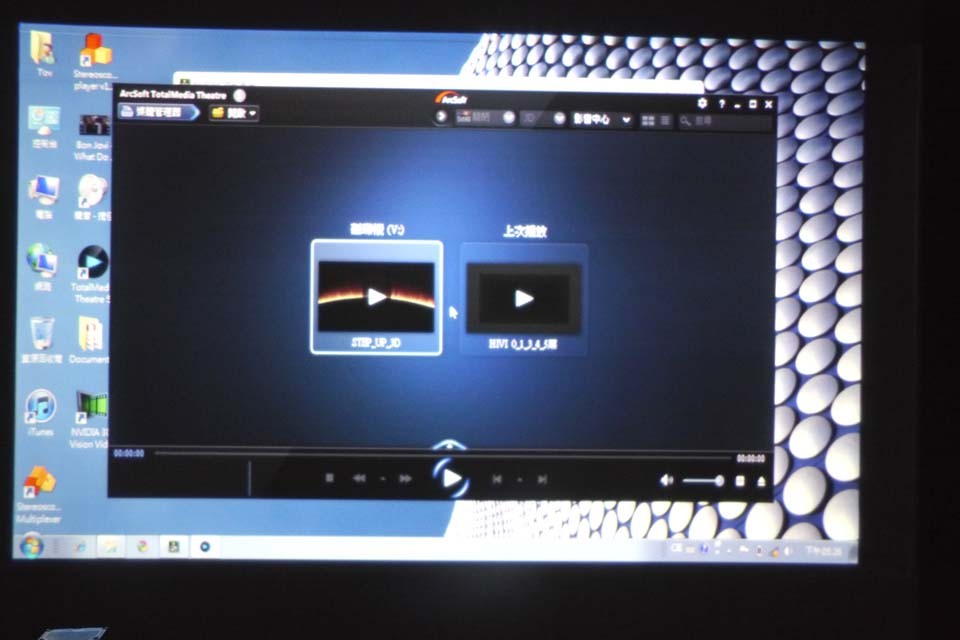

這時我開啟TMT5 , 並匯入一片3D舞力全開ISO檔測試

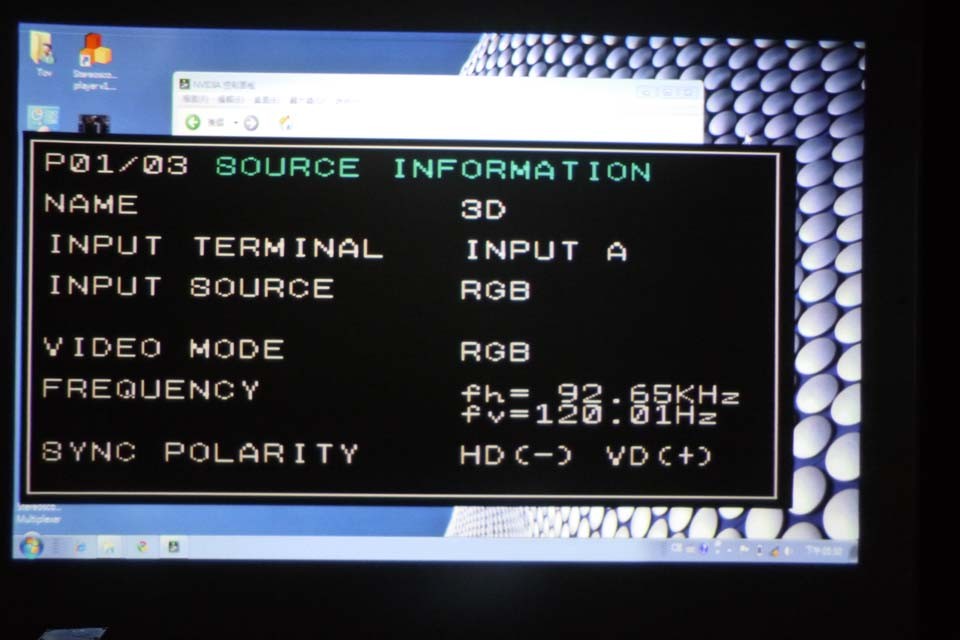

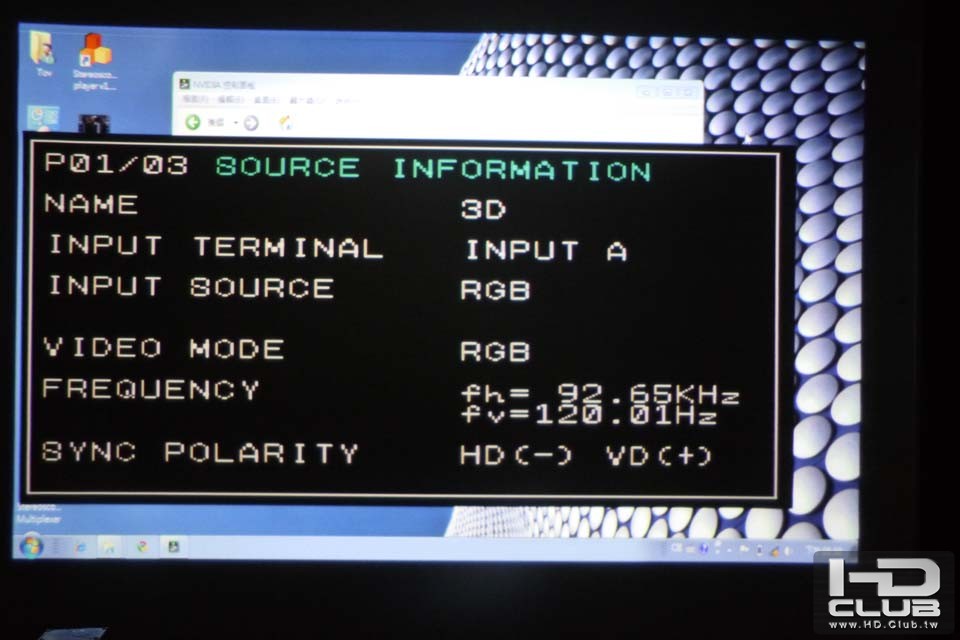

再次確認目前是1280*720/120HZ模式

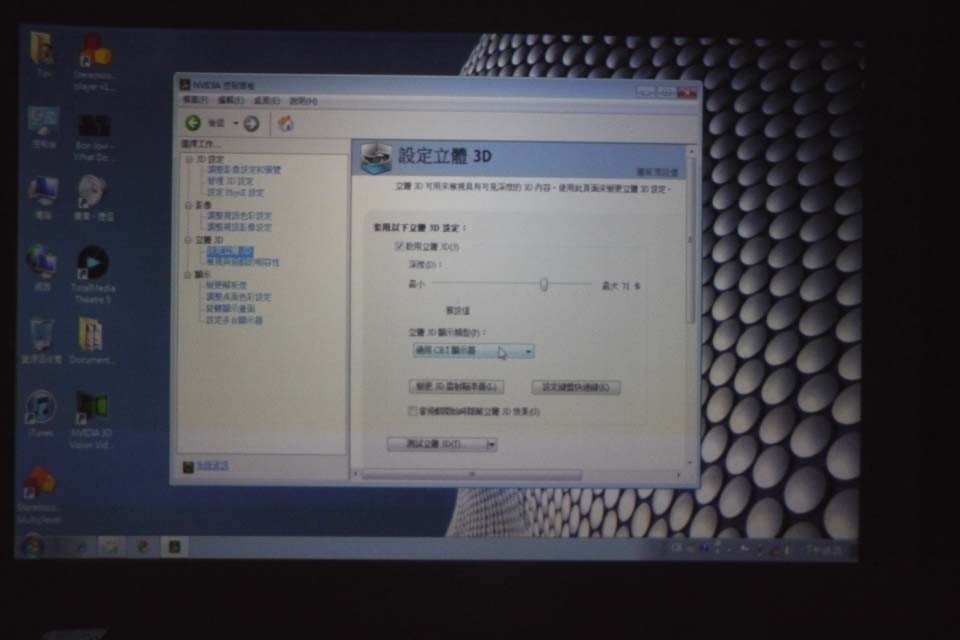

哈哈 ..我點燈了 , NV的3DVISION順利啟動

帶上NV的3D立體眼鏡 ( 賓果!! 中大獎!!)

帶上立體眼鏡 , 3D效果立即顯現 , 而且意外發現透過NVIDIA的立體眼鏡 , 亮度衰減的幅度沒有想像中的大

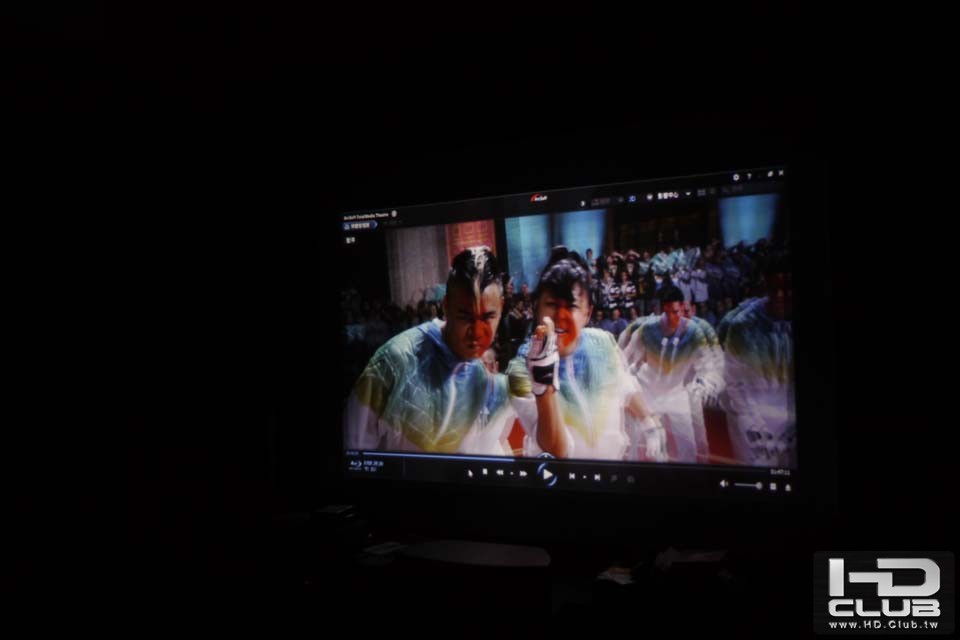

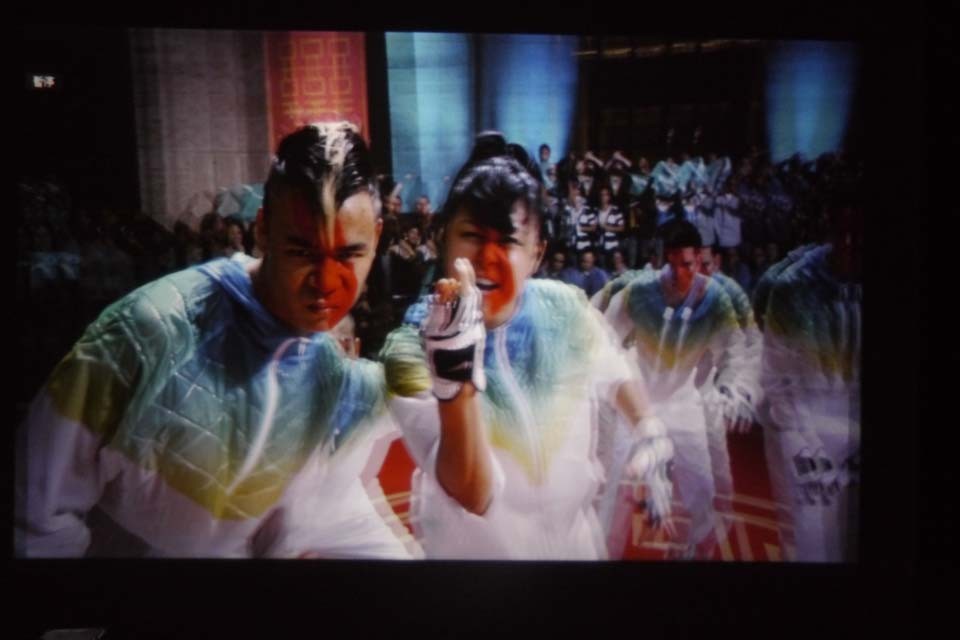

檢視3槍CRT在3D模式下快速移動的場景 , 這點...CRT佔盡便宜ㄚ , 而且長時間觀賞 , 眼睛也不太會有壓力

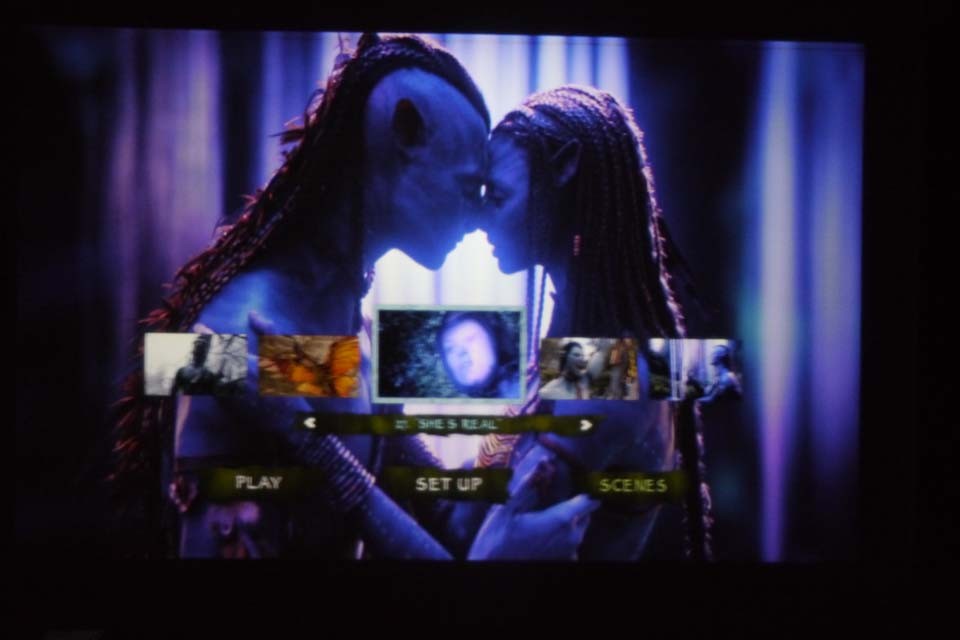

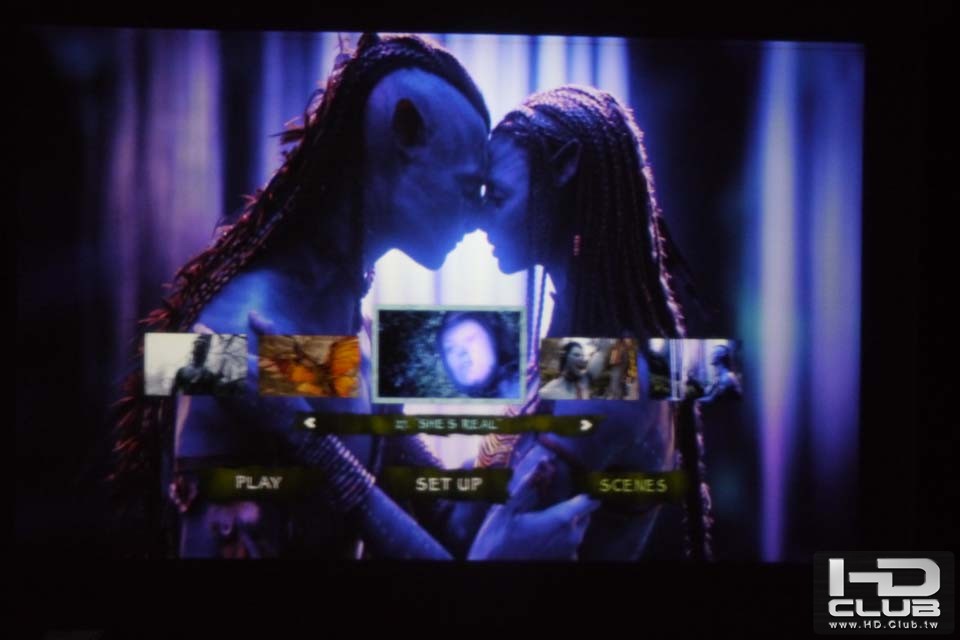

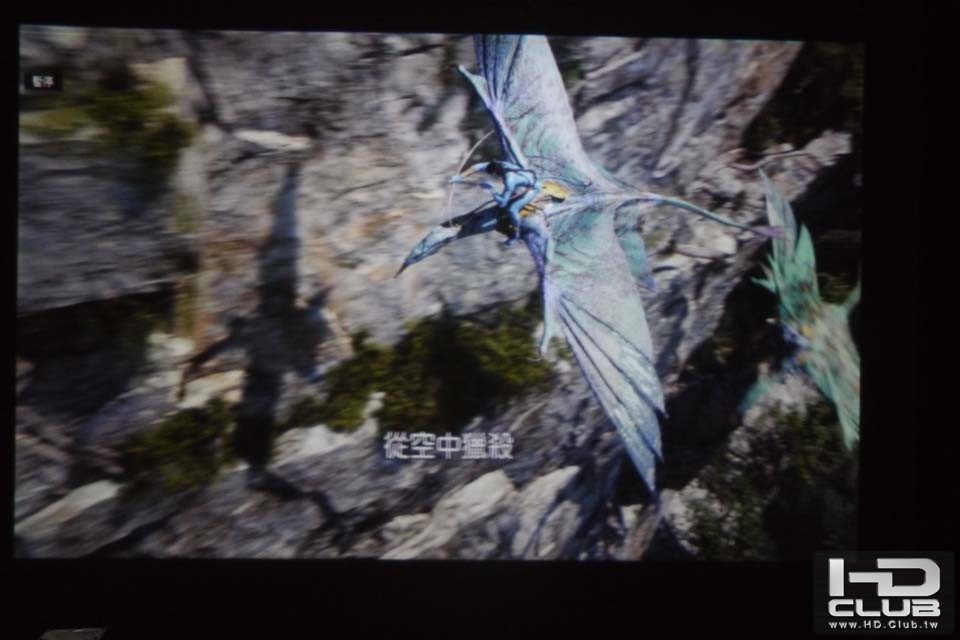

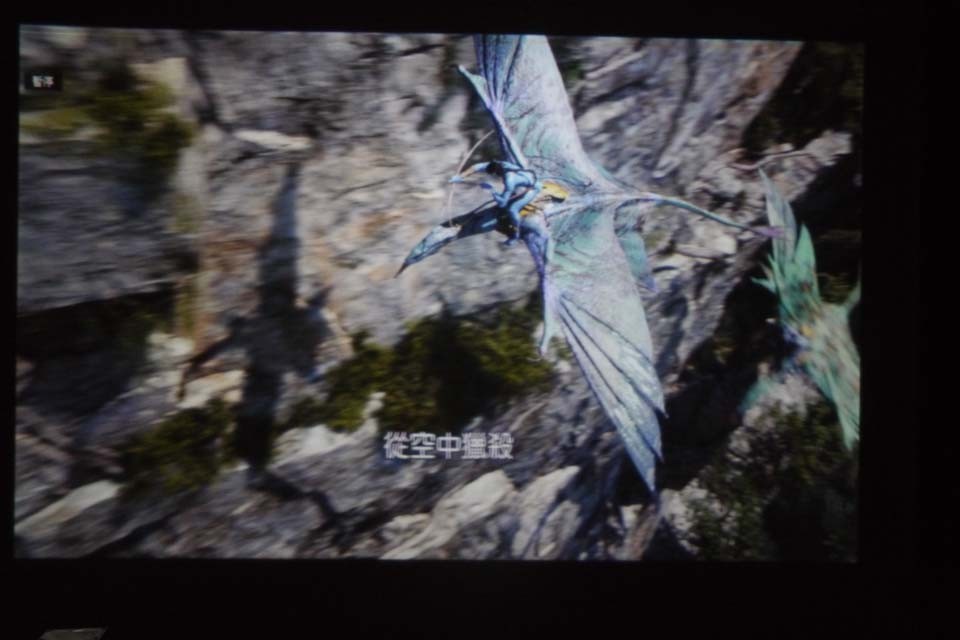

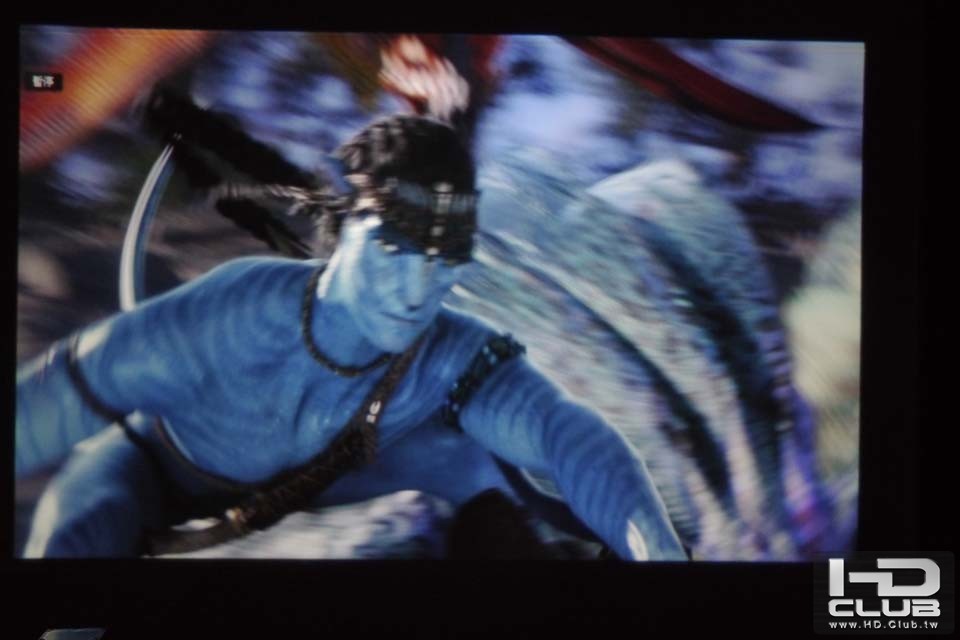

換一片日版3D阿凡達 , 也順利輸出正確的3D畫面

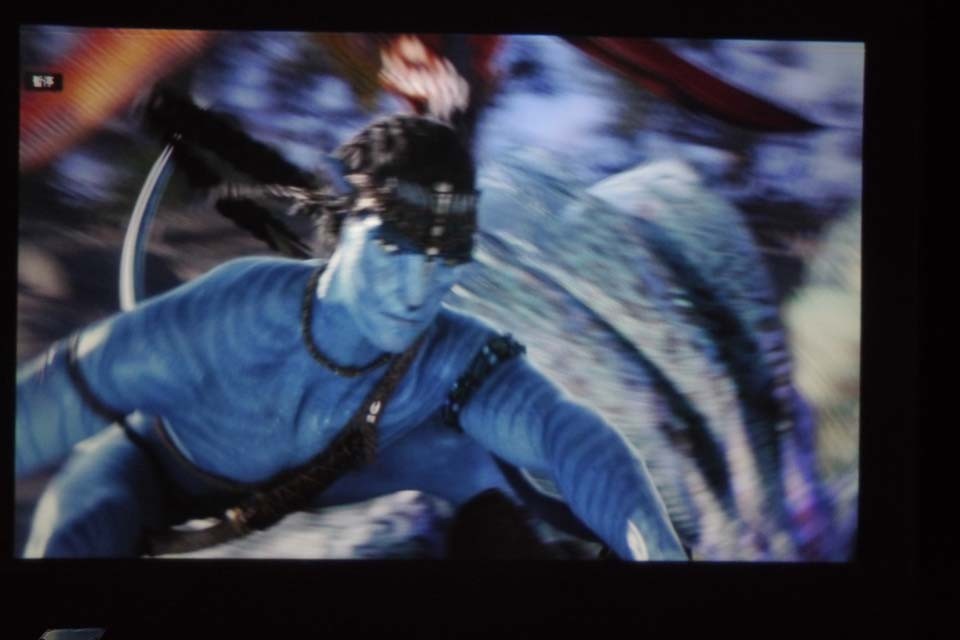

小弟一樣找場景快速移動的章節來考驗3槍的能耐 , 一樣沒得嫌

孫大此時也針對這組3D訊號微調了一下亮度與對比 , 我協助利用TMT5的2轉3D功能播放黑白階測試圖 , 再透過立體眼鏡參考校正 , 之後得到理想的色彩表現

不過這次的實驗雖然算還算成果豐碩 , 但一些問題點還是需要讓大家了解
1.Cross talk現象依然無法避免 , 與小弟的ADI電腦MONITOR相同 , 不過狀況輕微 , 目前這點還是3D DLP PJ SHARP Z17000最強 , 以我的經驗 , 大概介於電漿與液晶之間
2.此台NEC 老三槍最高到720/120HZ , 無法再上更高的解析度 , 不過CRT並非固定畫素顯示器 , 所以在720P 3D模式下 , 解析度不足的落差感不會那麼高
3.3D字幕無法正確鎖定 , 所以會發生影片是3D , 但字幕疊影的奇特現像
4.三槍的複雜度 ...這點對孫大是小菜一碟 , 但一般新手是不容易利用PC加3槍玩3D ( 因為要同時懂PC的3D與3槍的調整 )

3D試玩之後 , 小弟當然也會想好好的感受下孫大的家庭劇院組合
小小的心得

2D部份

順便看了一下真平兄家裏三槍的D65的標準畫面，我覺得這樣的畫面最大的好處是看各類型的片的表現都是中規中矩，而且不會有不同類型片看起來會怪異的感覺而需要切換不同的設定。但對於銳利度的表現我也提出我的看法 , 孫大也很詳盡的解釋讓小弟了解 , 總之超專業的拉

聲音

SONY E9000ES前級加後級與全套KEF還有SVS的組合 , 聲音還蠻合我味口的 ( 因為我也是輕口味的)

最後還讓孫大破費請了一頓豐盛的晚餐 , 謝謝 , 今天的任務圓滿達成!!

Fred · 發表於 2011-4-18 00:37:15

本文章最後由 Fred 於 2011-4-18 00:52 編輯

回覆 Fred
倒是很訝異怎麼不用 60FPS 的 3D 影片去測試?
那兩片 B3D 電影都是 24FPS, 動態感並不會看出最 ...
KOBSS 發表於 2011-4-18 00:31

KOBSS兄
那台老三槍很怪 , 在720P 120HZ時 , 我無法啟用stereoscopic player 播 60FPS 的 3D 影片 , 問題點尚未知...

補充 :

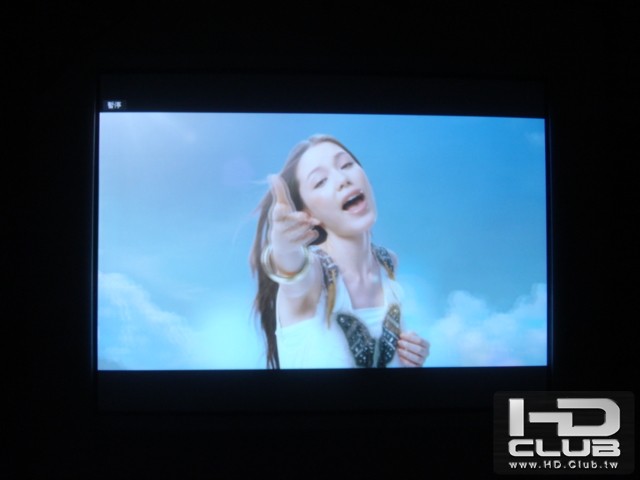

我還有播音樂3D宣言裡面元氣火箭那個小女生的BD3D (720/60P , 剛好對應三槍的720/120HZ)一樣有但相較液晶來比算輕微 , 接近松下電漿VT2的水準 , 只是沒拍照 (Z17000完全沒有 )

Fred · 發表於 2011-4-18 02:09:59

本文章最後由 Fred 於 2011-4-18 02:12 編輯

hdmi界面基本上不是問題，轉換器的選擇算是有。而hdmi基本上是傳輸規格，在短距離的傳輸下，vga並不會差 ...
真平發表於 2011-4-16 00:43

不過NVIDIA的3D VISION是封閉的3D規格 ( 當然播BD3D也OK ) , 如果是用HDMI轉換器再加上Optoma的3D訊號轉換盒:Optoma 3D-XL , 不知行的通嗎 , 如果可以 , 雖然還是720P 3D , 但至少PS3 3D藍光機都可以接上了, 只是價格問題了 ( 還有3D發射器的問題 )

http://www.hd.club.tw/thread-75151-1-2.html

asa00322 · 發表於 2011-4-18 09:18:33

CRT的螢光粉，反應也需要時間的，所以目前要消除"CROSS TALK"我想除了DLP的天性之外，
似乎其他(LCD.電漿)顯示方式反應的時間都還是不能及的上。

KOBSS · 發表於 2011-4-18 09:26:02

我還有播音樂3D宣言裡面元氣火箭那個小女生的BD3D (720/60P , 剛好對應三槍的720/120HZ)一樣有但相較液晶來比算輕微 , 接近松下電漿VT2的水準 , 只是沒拍照 (Z17000完全沒有 )
Fred 發表於 2011-4-18 00:37

B3D 音樂3D宣言元氣火箭的 make.believe 雖然是 720p60 3D 格式, 但是我分析過影片本身其實是 30p, 每秒有 29張重複的畫面.
所以順暢度不如 SONY 在世界各地 DEMO 的版本.
但是 B3D 這個版本修正了很多 3D 錯誤的地方, 所以觀看的立體效果比 SONY 版更好.

Fred · 發表於 2011-4-18 11:16:54

CRT的螢光粉，反應也需要時間的，所以目前要消除"CROSS TALK"我想除了DLP的天性之外，
似乎其他(LCD.電漿) ...
asa00322 發表於 2011-4-18 09:18

當初的CRT應該沒預期到可以用未來的技術對應3D吧 , 不過這讓我想起早年日本SANYO研究3D頗有規模 , 但可能當年時機不成熟 , 並未在市場上掀起風潮
再說CRT已是昨日黃花 , 雖然它有些優勢是目前的技術還不易克服的 , 但已時不我予 , 我想如果現在還繼續發展3D CRT , 相信"CROSS TALK"對CRT應該很好解決
