rightway 邁入大畫面之不歸路

rightway

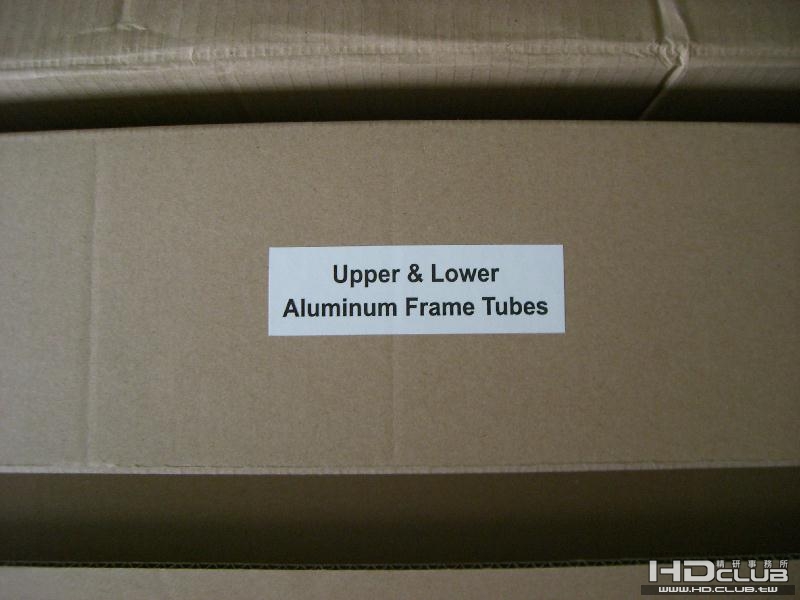

盒子外貼有標示，讚!

rightway

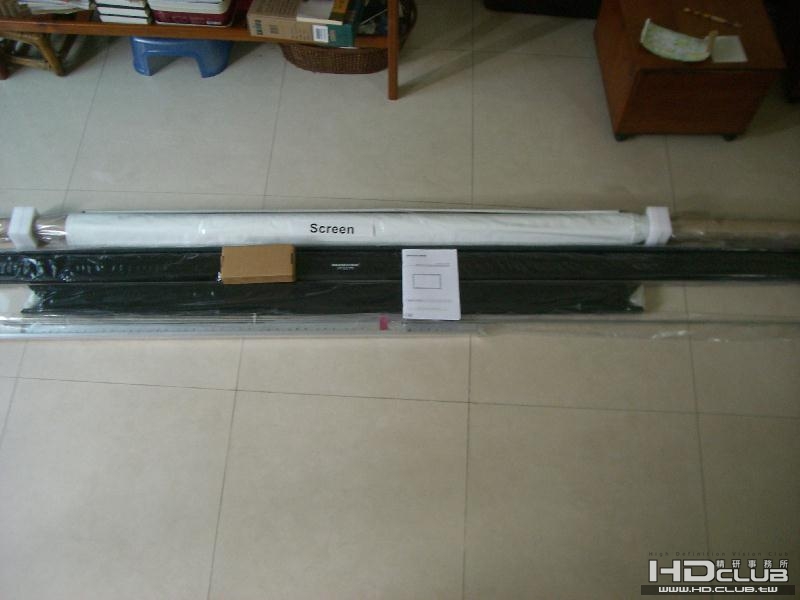

內容物:

rightway

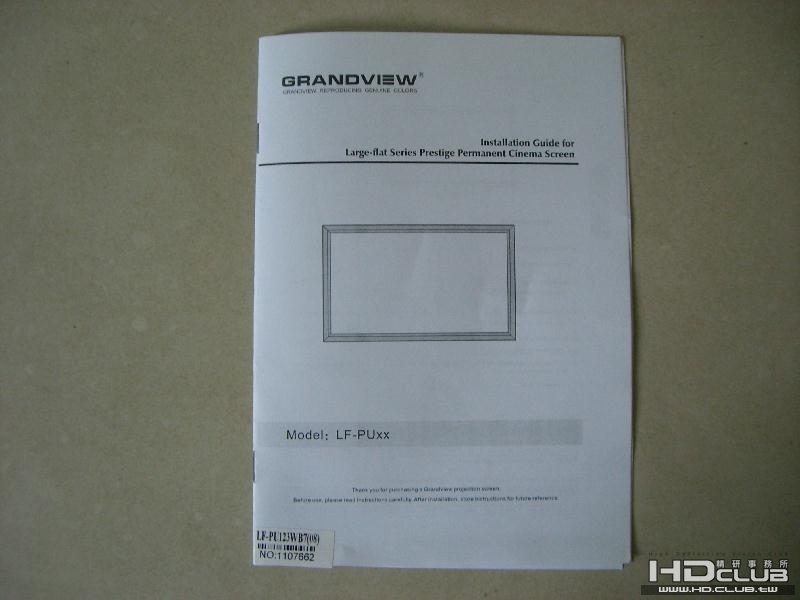

英文說明書。依照國內法規，應該要有中文翻譯才對。

rightway

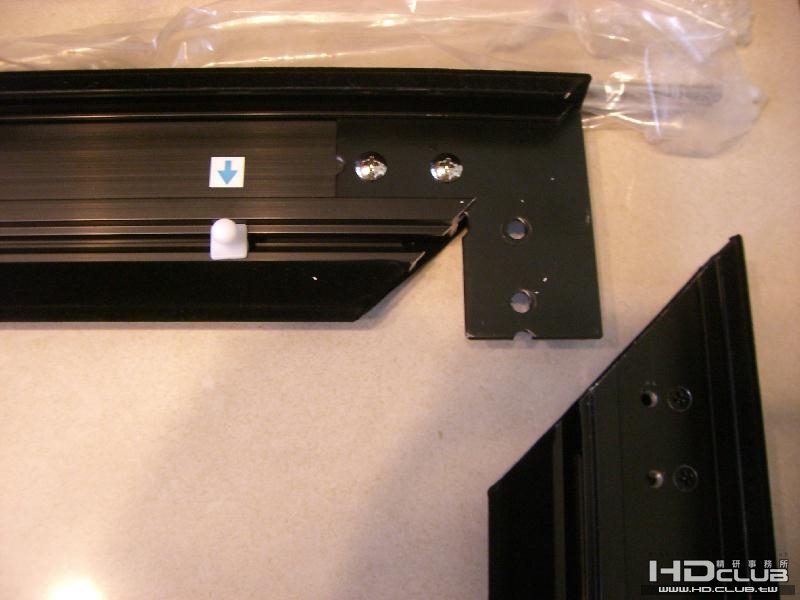

開始組裝。L型鋼片一邊已經鎖在框上。先把卡榫塞入槽中。

rightway

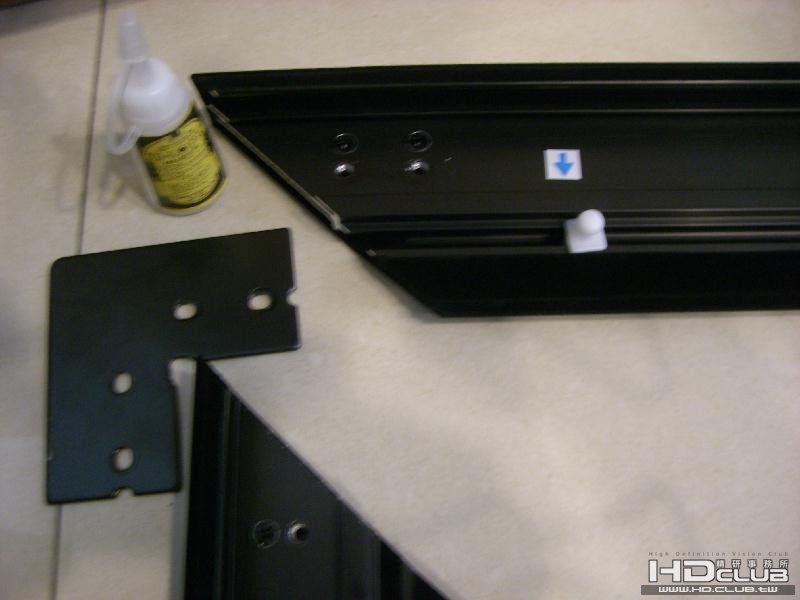

為了一勞永逸，把L型鋼片拆下，框上的螺絲先上膠防止鬆脫，等膠乾了，再把L型鋼片鎖上。

rightway

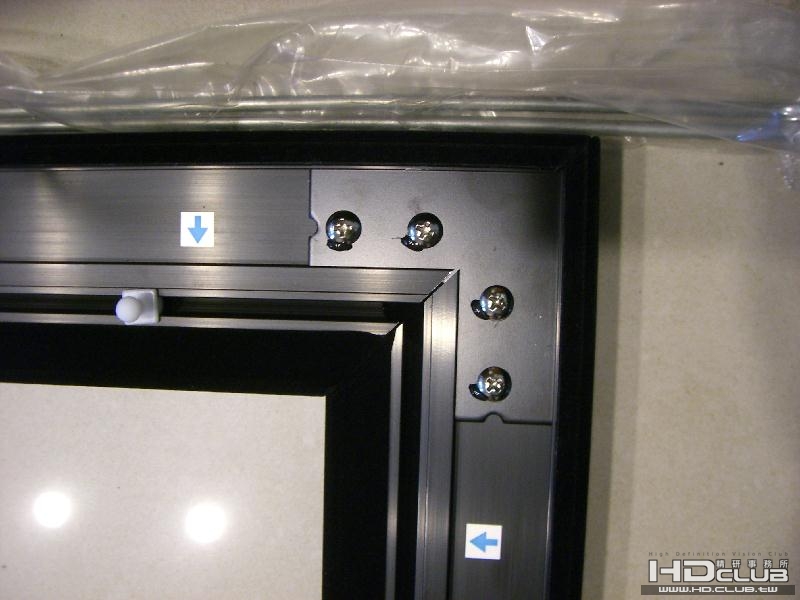

L型鋼片固定後，再上膠。

rightway

組好的外框。
組裝這個銀幕需要的空間比照片中還大，
框的周邊還要留下能蹲著的空間。

rightway

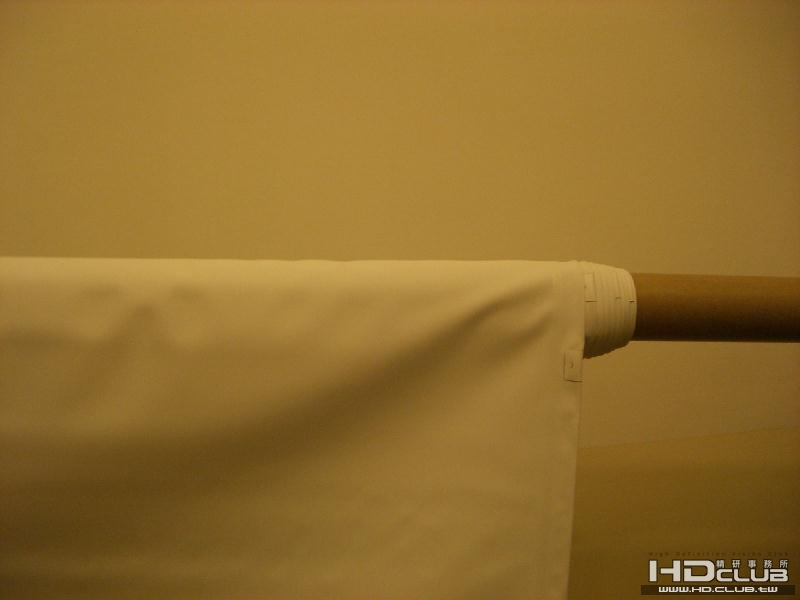

銀幕布與牆壁比，銀幕布比較白。
因為我家的燈是黃色的，又沒打閃光，所以顏色偏黃。

rightway

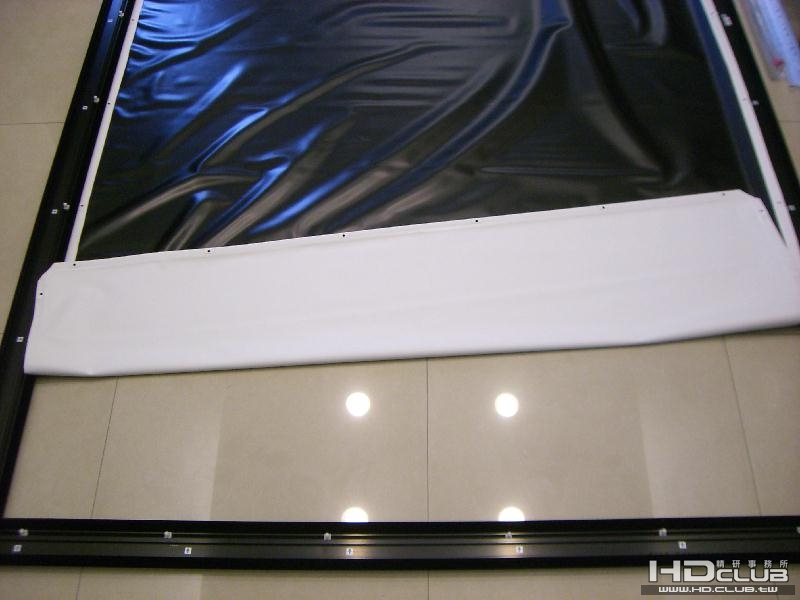

開始組裝銀幕布，地板要先擦乾淨。
或者把框架高，讓銀幕布維持乾淨。
當然，也可以不管，等裝好後再清潔銀幕布。

rightway

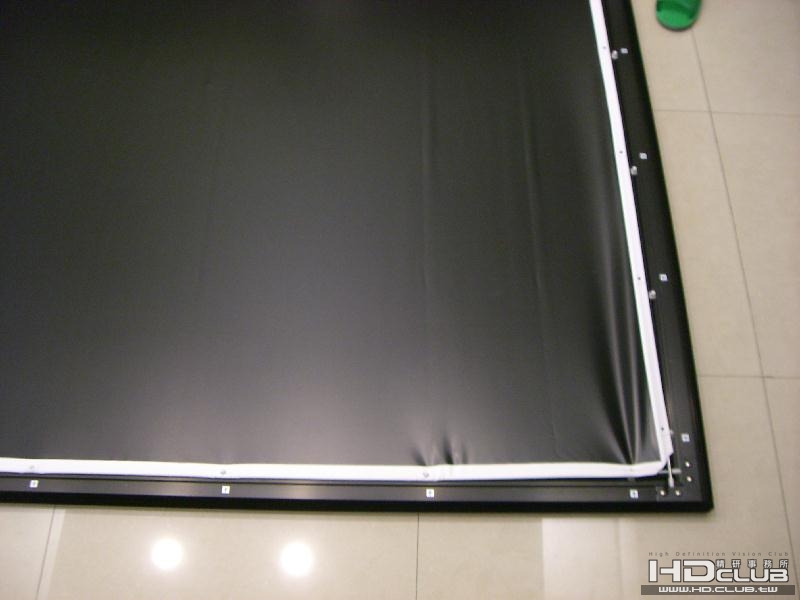

說明書提到銀幕布固定有方向性。

rightway

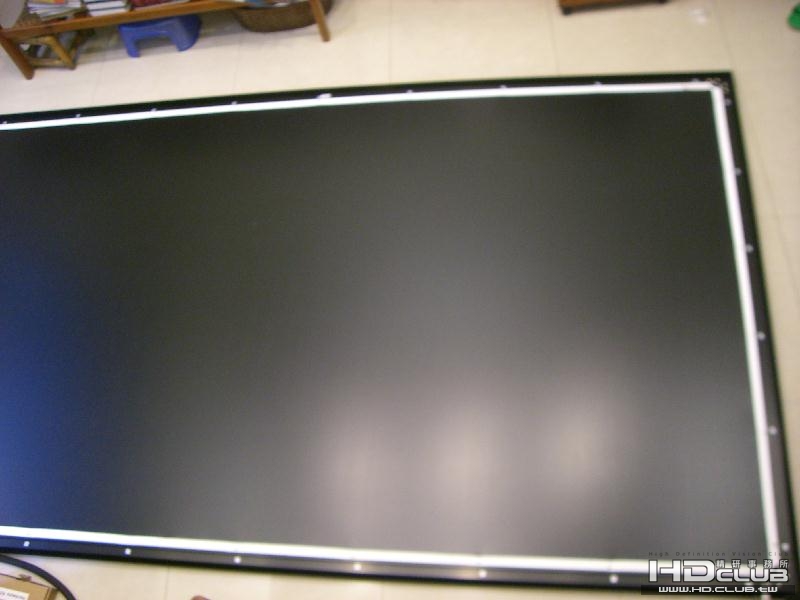

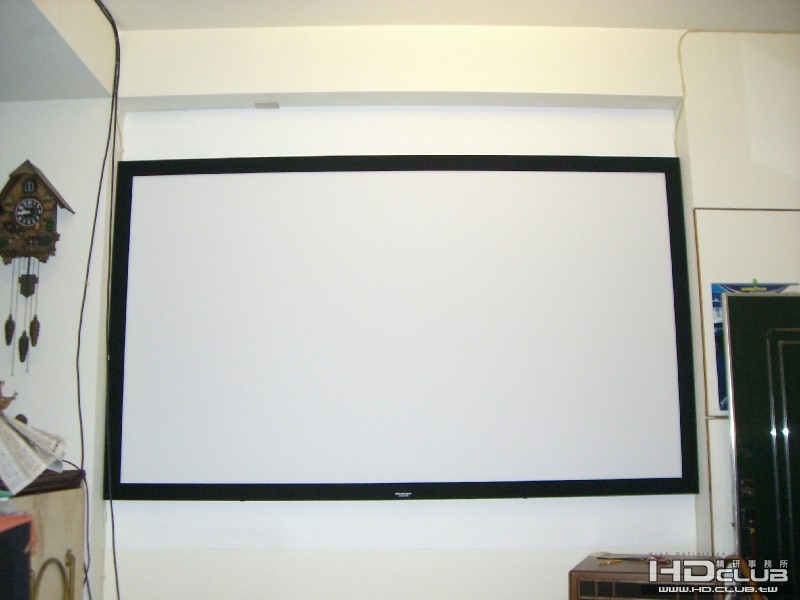

銀幕組裝完成，果然是又大又平。

rightway

掛上去，左邊因為有3條線，銀幕裝不下，先拆2條。裝好後再從後面穿。
當時用熱熔膠固定，很好處理。

rightway

下面的扣架比較難裝，說明書中只有提到固定尺寸的間距，沒有其他尺寸的，也沒有計算公式，只好自己土法煉鋼，上面的裝好後，把銀幕裝上去，試裝下面的扣架，做好記號，把銀幕拿掉，鑽洞安裝。
這回太巧了，懷疑是鑽到鋼筋，鑽了4個洞都一樣，鑽不到塑膠栓的深度，只好改用較短的鋼釘釘，因而跟原先記號有些誤差，還好扣具可以正常使用，另外想說沒有負重，應該沒問題。

提醒一下，前一張照片是已經裝好的。


[ 本帖最後由 rightway 於 2009-3-24 14:18 編輯 ]

rightway

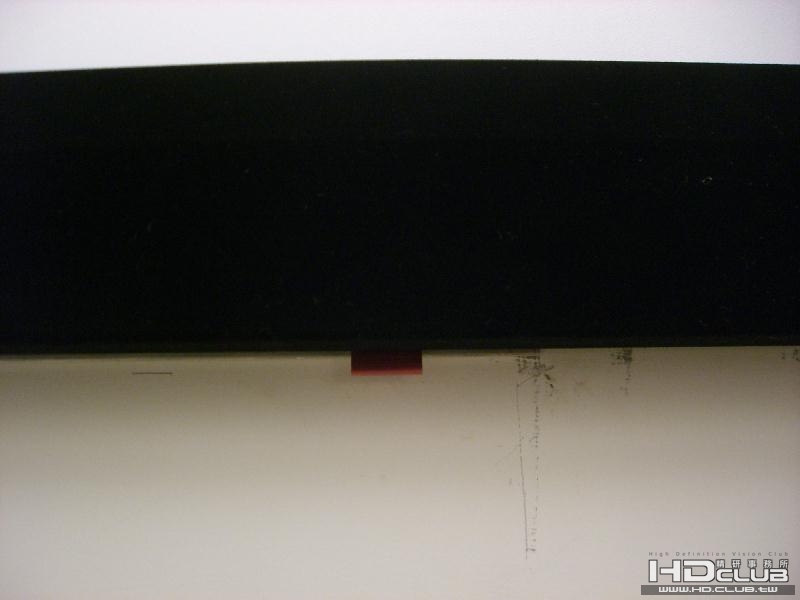

固定框銀幕和右牆壁間距：

rightway

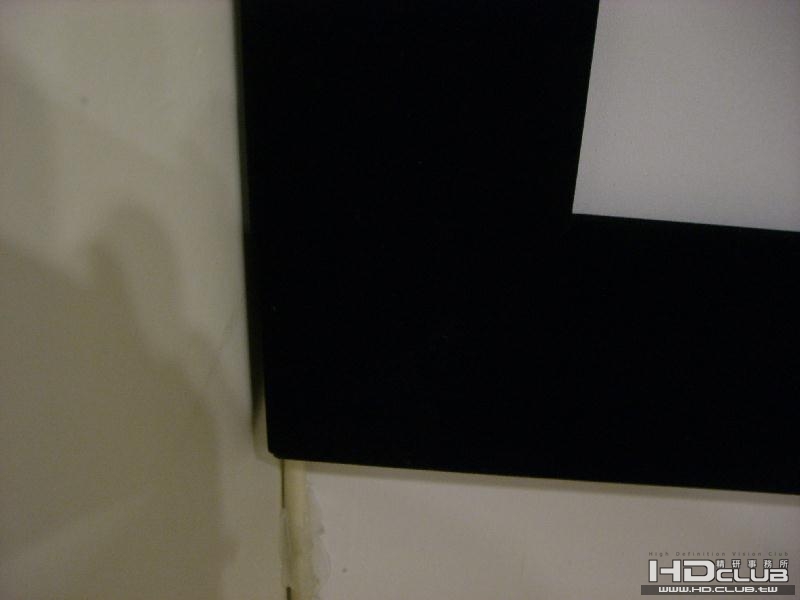

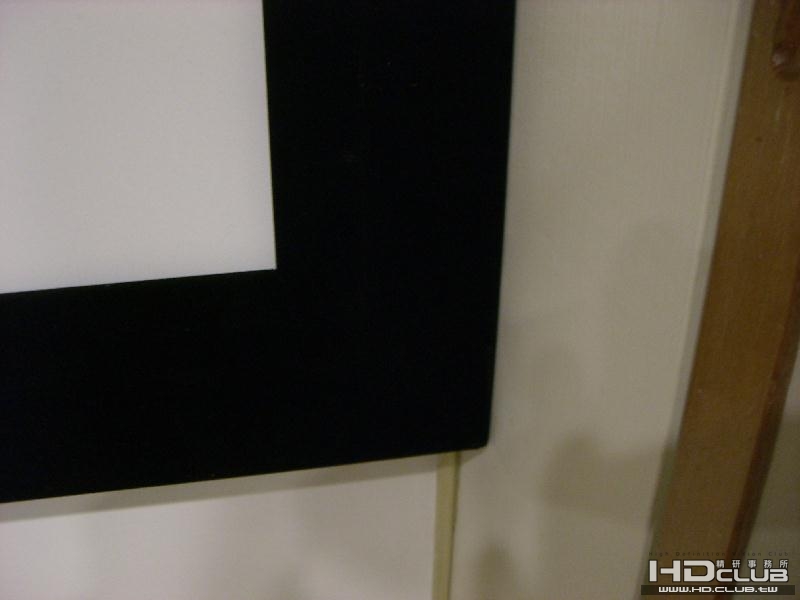

固定框銀幕和左牆壁間距。銀幕可以左右平移調整，所以這個間距是可以變動的，因為相當小，沒有做其他處
理。

還好當時量的尺寸和工廠做的尺寸沒有差太多，萬一框太大裝不下就麻煩了!!

rightway

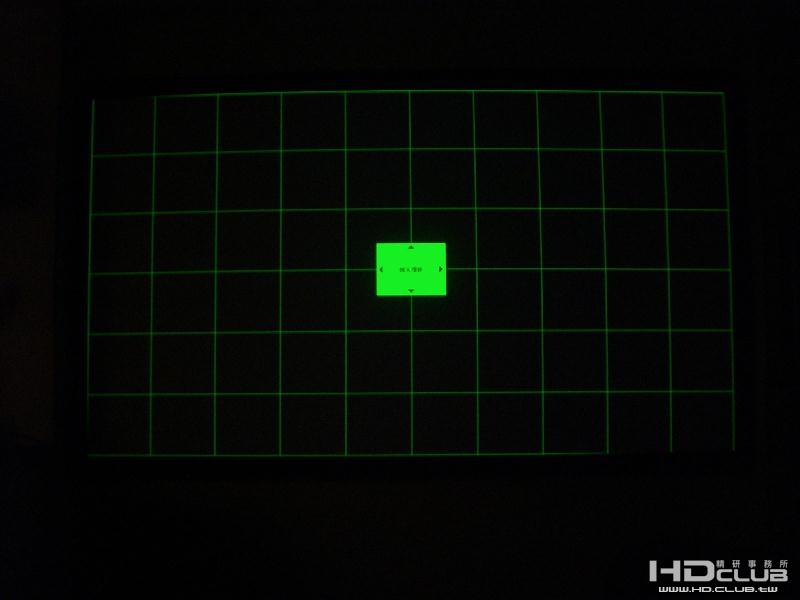

三菱的HC5000可以打出這樣的方格圖，方便定位、調整畫面大小，好用!

rightway

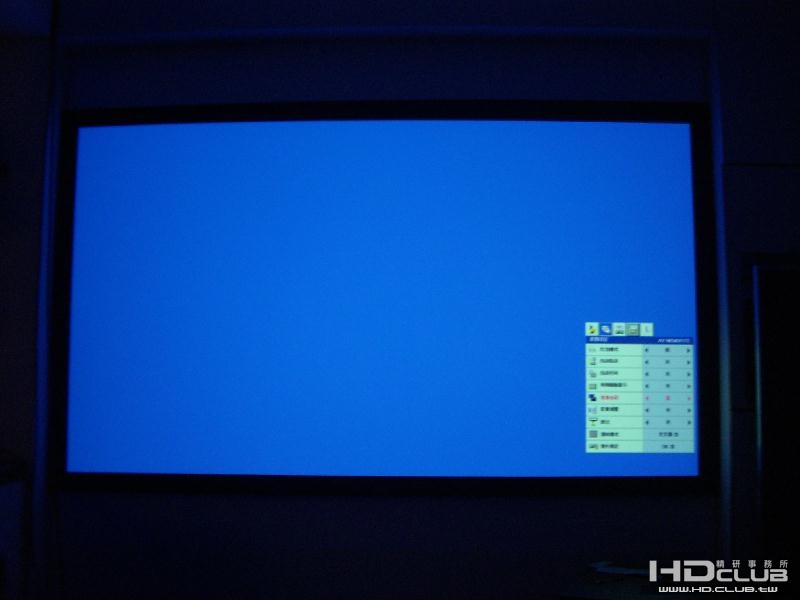

背景改用藍色，可以隱約看到黑框。
左右兩側柱面有反光，上方梁反光比較輕微，原先預計要用黑色絨布處理，但是3/19訂的絨布至今(3/24)尚未收到，想到器材復原後要再搬就軟了，以後有機會再說吧。

rightway

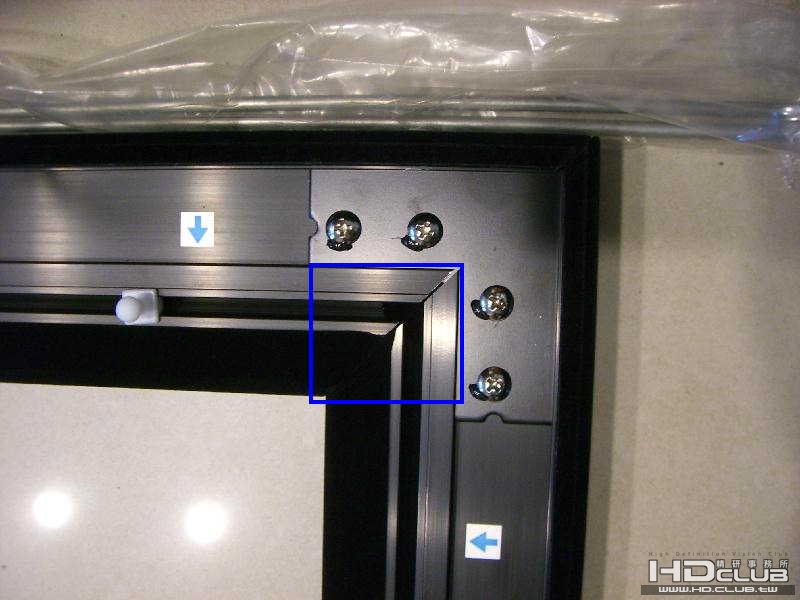

目前覺得這個產品大致上OK，除了前面提到的說明書缺中文外，我對於鋁框45度接角誤差稍有不滿，雖然只有小小的一條縫，而且也知道這是因為貼上絨布的關係，正面也看不出有縫隙，但是在強度上，總是有可能比較差一些。木質框如果有這個縫，還能出貨嗎?不過我對金工外行，這標準會不會太嚴苛?

[ 本帖最後由 rightway 於 2009-3-27 16:55 編輯 ]

kangta6606

楼主真的是为了大画面付出了不少劳动，感动。

avgo

原帖由 rightway 於 2009-3-24 14:31 發表
目前覺得這個產品大致上OK，除了前面提到的說明書缺中文外，我對於鋁框45度接角誤差稍有不滿，雖然只有小小的一條縫，而且也知道這是因為貼上絨布的關係，正面也看不出有縫隙，但是在強度上，總是有可能比較差一些。木質框如果有這 ...

型號:LF-PU會有這種問題,應該買型號:LF-PP才對,不過已經買了,就只好......
