TVX-HD M-6500A超級大改裝

發表於 2008-3-26 14:22:32 | 顯示全部樓層 |閱讀模式

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

本文章最後由 old235 於 2011-2-22 14:16 編輯

TVX-HD M-6500A超級大改裝
首先聲明本改裝參考國外網站 http://www.mpcclub.com/modules.php?
改裝困難度超難，沒有恆心及毅力者切勿任意嘗試，若自行任意改裝而造成機器故障損壞
本人不負道義責任及任何賠償損失
廢話不多說，有圖有真相，請看圖片及說明

[ 本帖最後由 old235 於 2010-1-29 14:44 編輯 ]

blank, Color, style

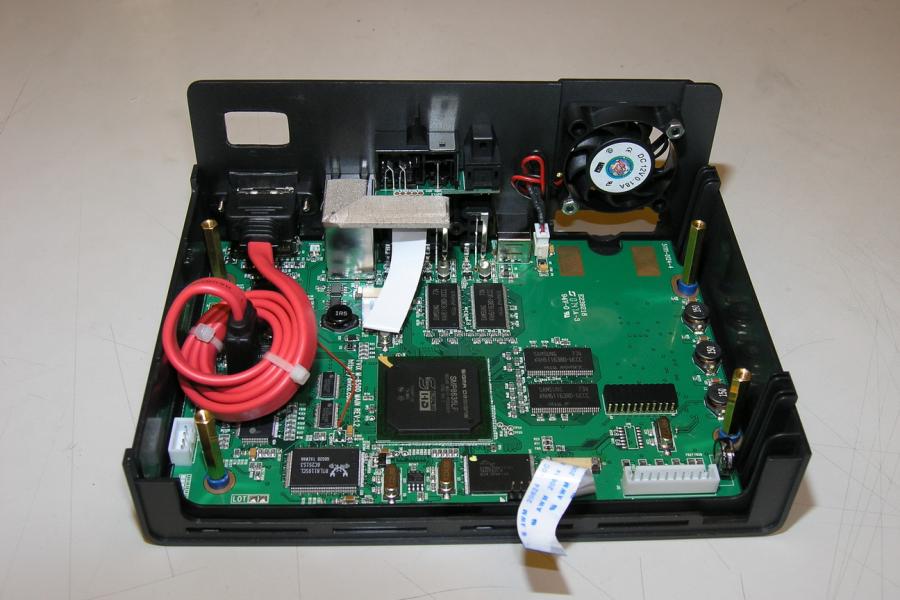

8635晶片未加裝散熱片前

8635晶片未加裝散熱片前

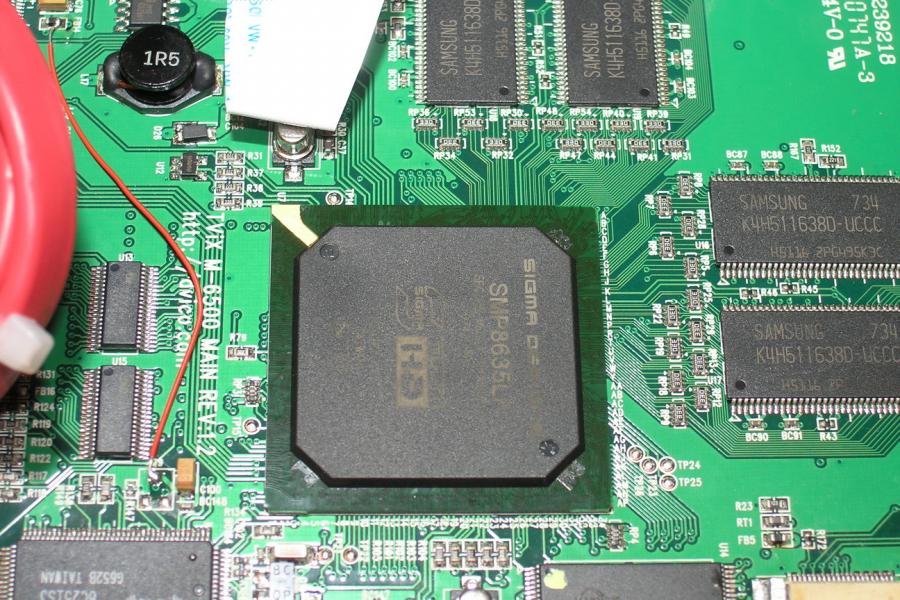

8635晶片可能因工作溫度過高.印刷字體有點模糊

8635晶片可能因工作溫度過高.印刷字體有點模糊

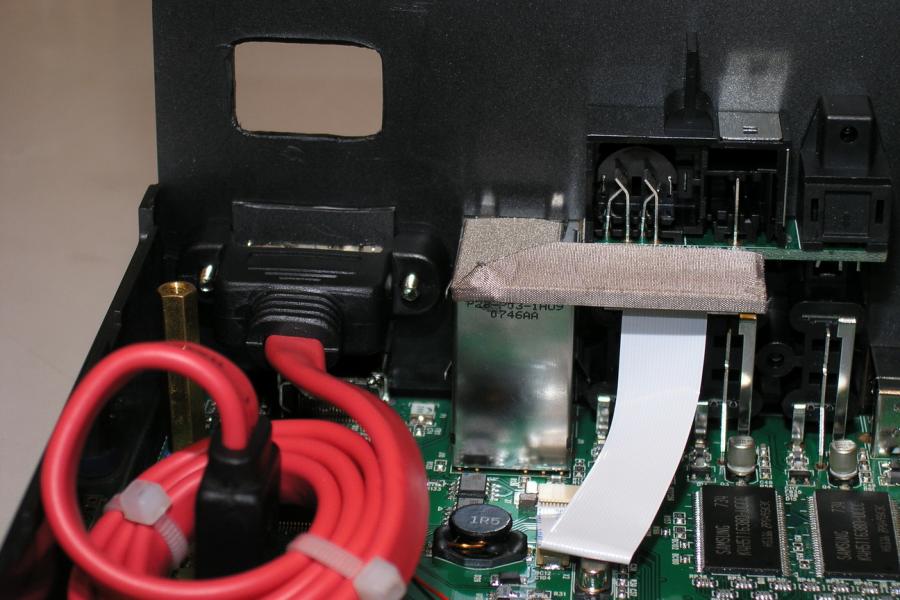

內接SATA已改外接e-SATA介面

內接SATA已改外接e-SATA介面

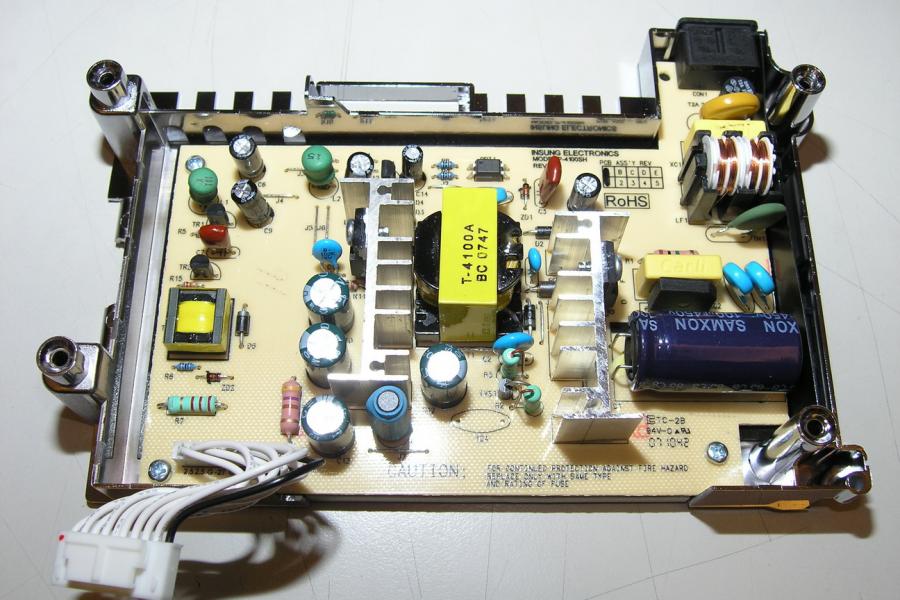

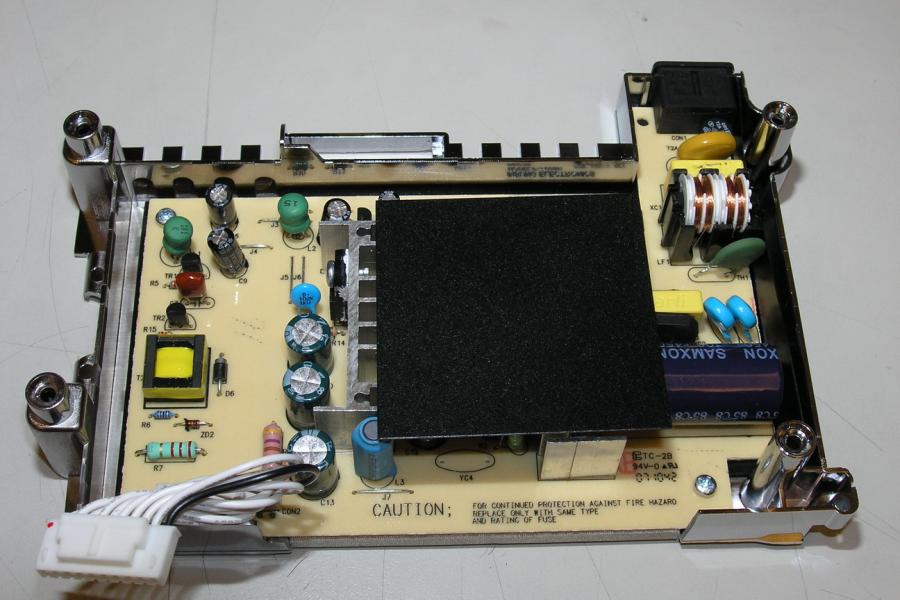

獨立電源基板

獨立電源基板

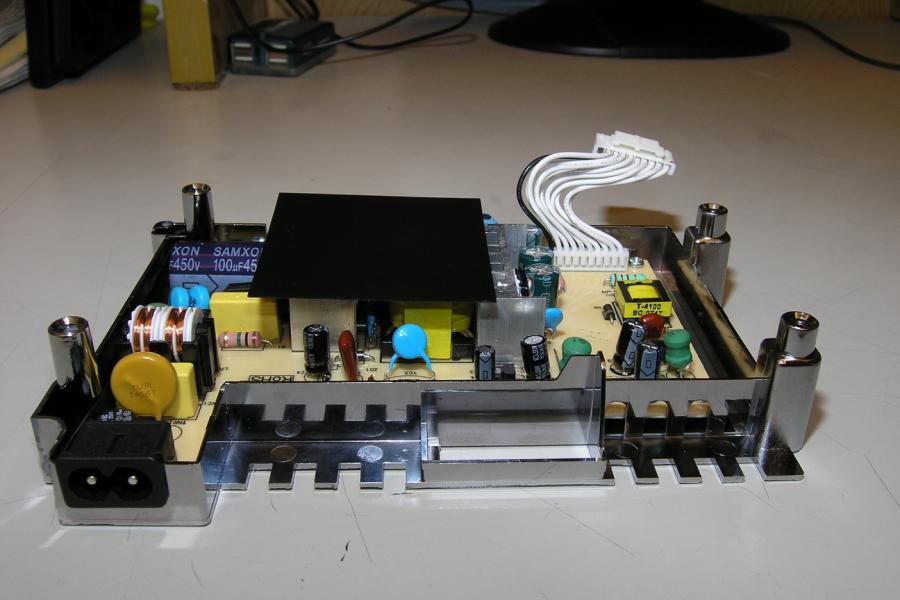

底部安裝架已修改

底部安裝架已修改

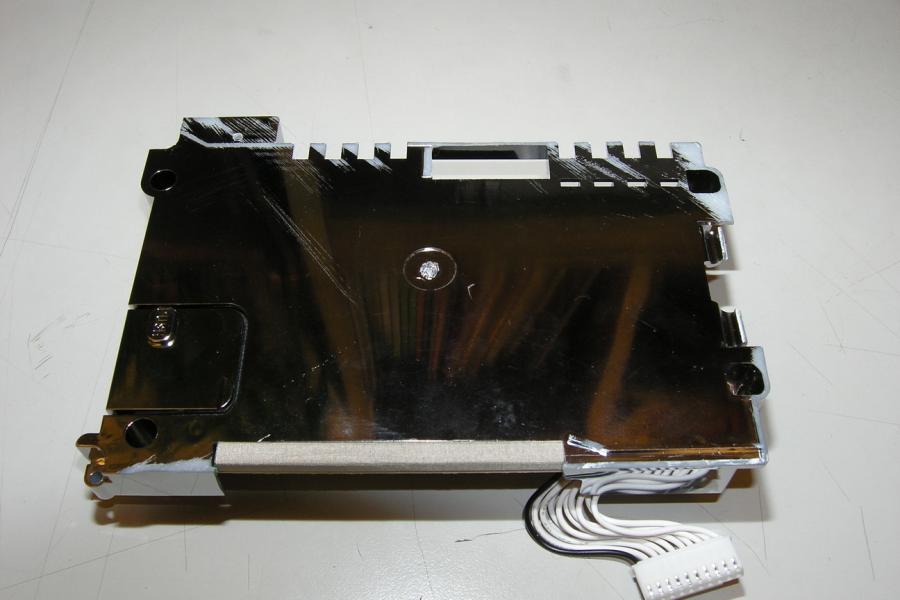

原硬碟安裝架修改（鋸掉邊緣凸出處）

原硬碟安裝架修改（鋸掉邊緣凸出處）

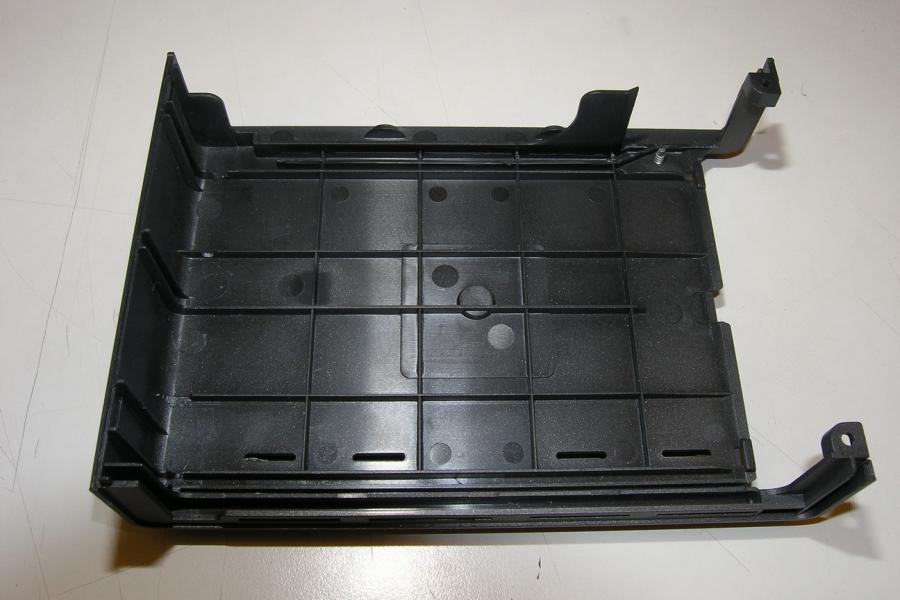

原機器底部外殼（右上角已修改）

原機器底部外殼（右上角已修改）

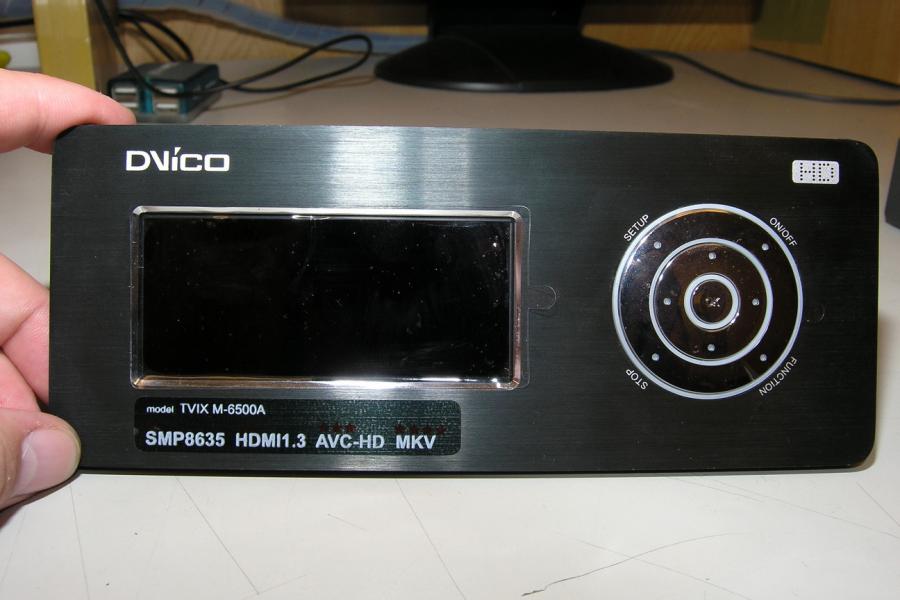

已拆下的前面版

已拆下的前面版

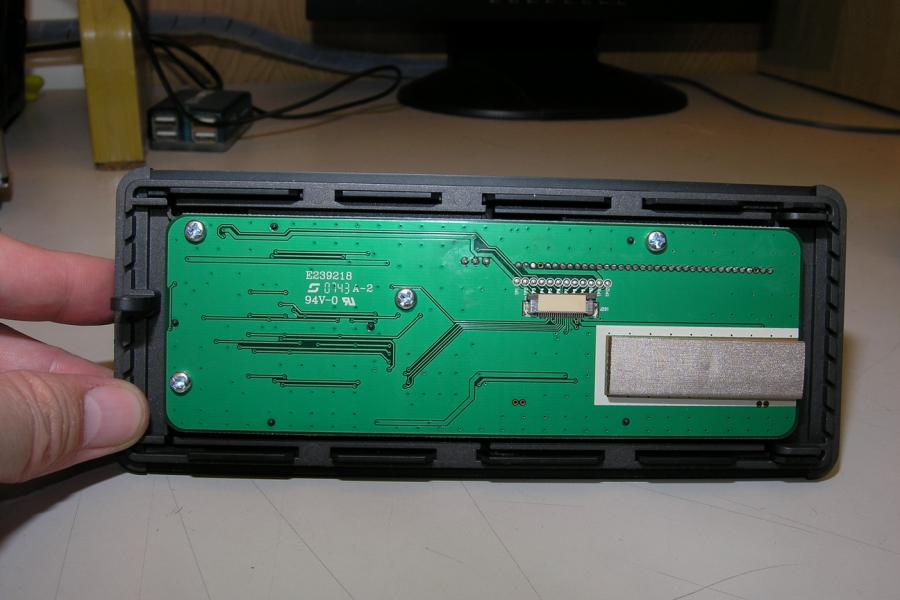

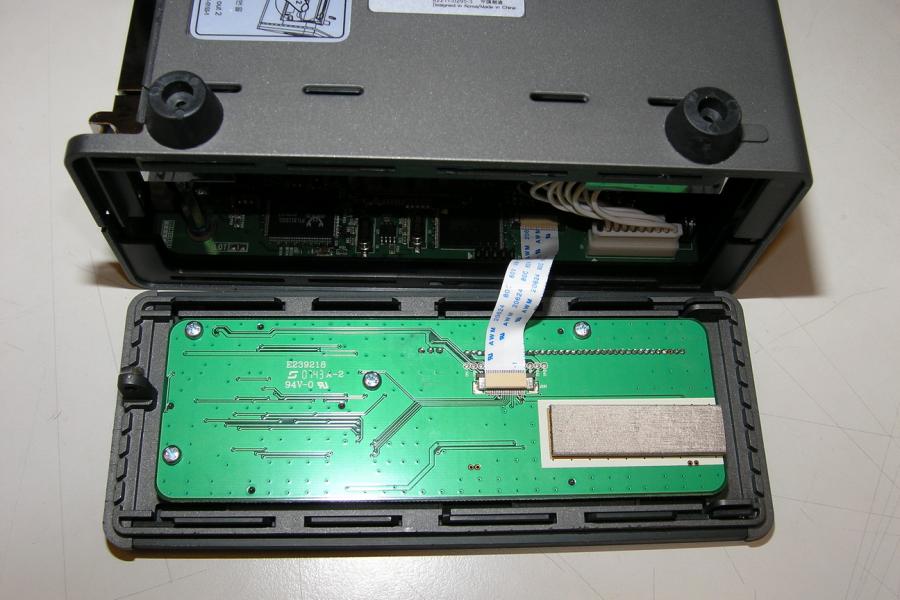

面版內側

面版內側

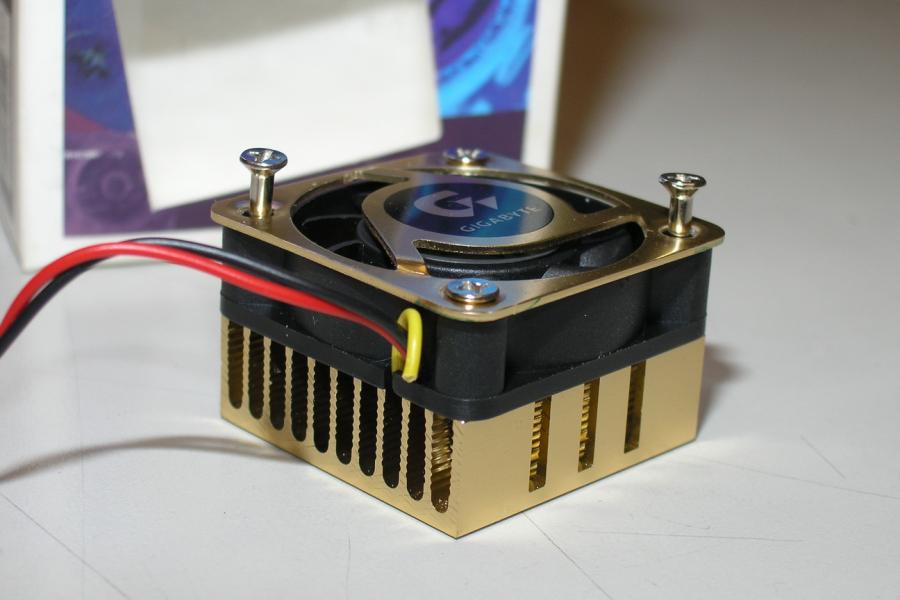

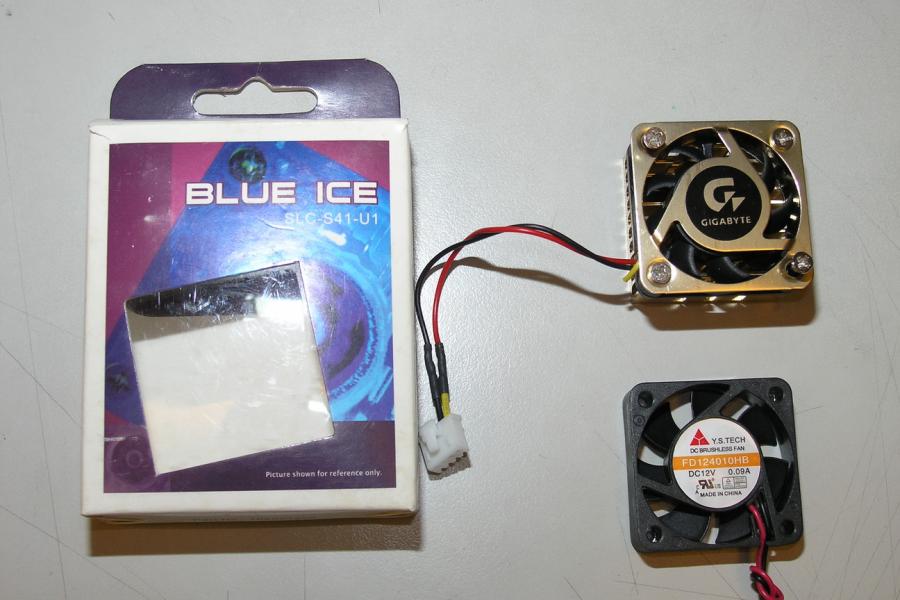

加裝的散熱片（含風扇）及原廠M-6500A本體風扇（右下角）

加裝的散熱片（含風扇）及原廠M-6500A本體風扇（右下角）

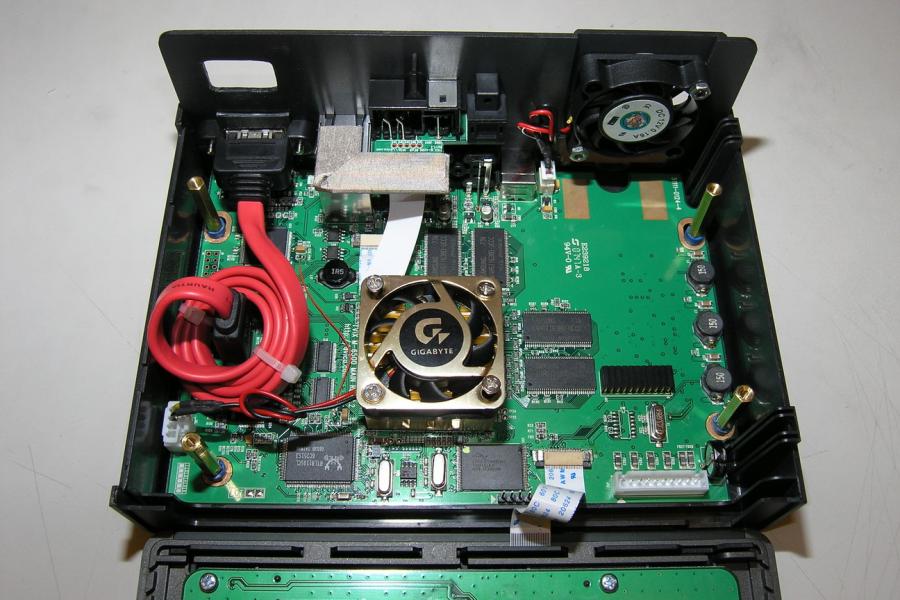

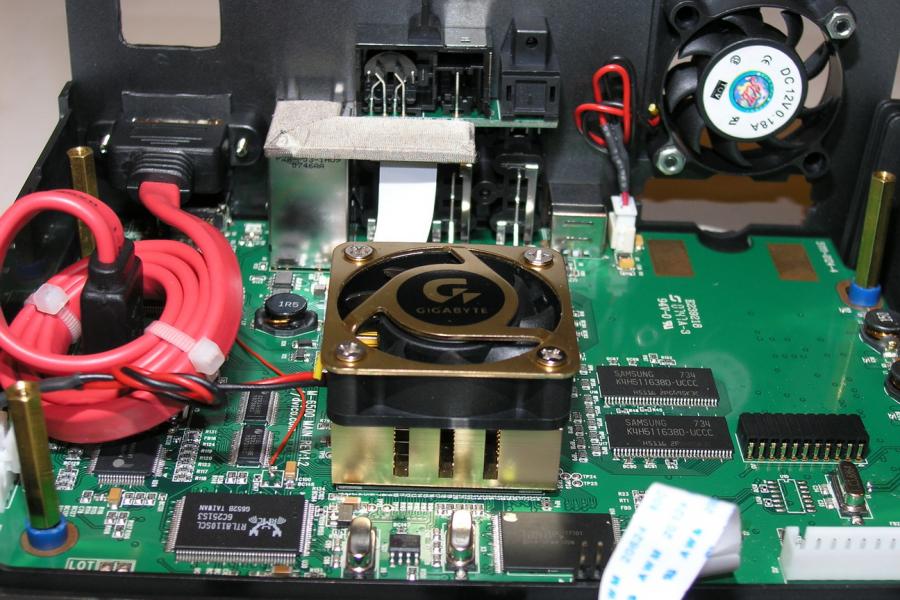

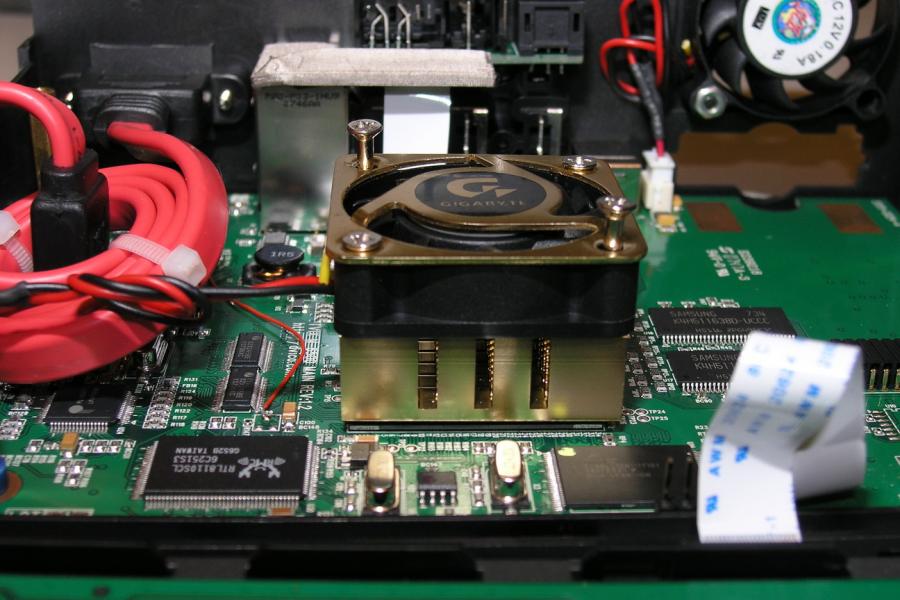

加裝散熱片+風扇及4根銅柱

加裝散熱片+風扇及4根銅柱

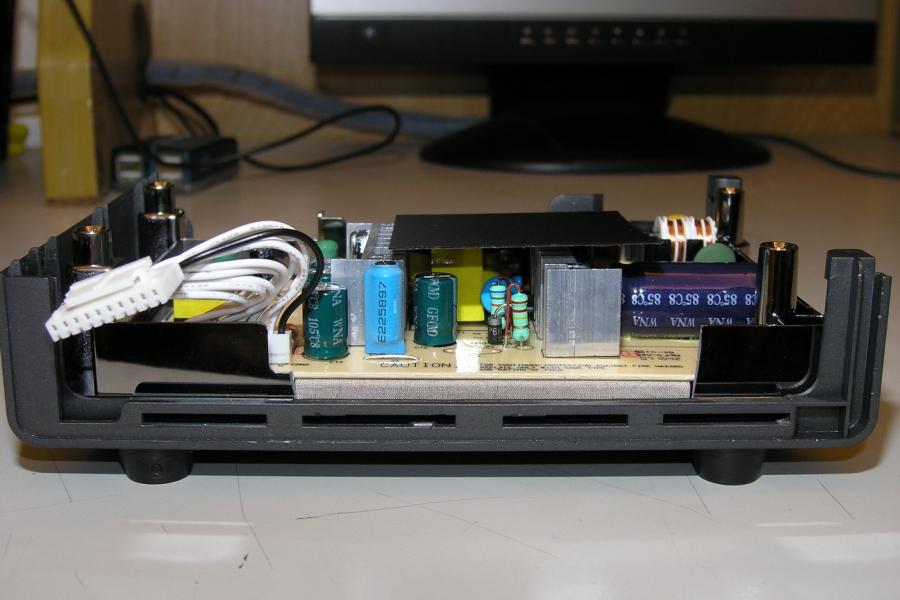

電源部分安裝於底座

電源部分安裝於底座

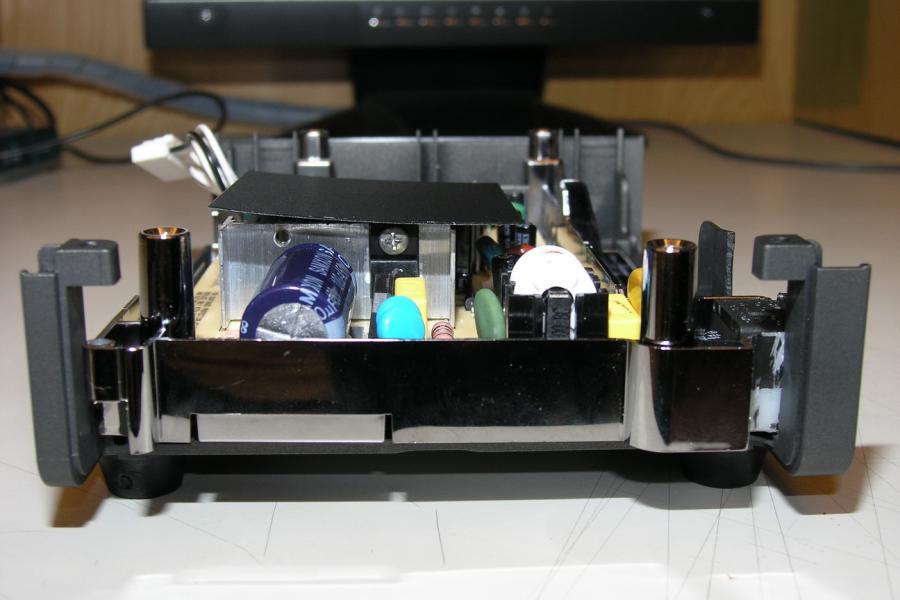

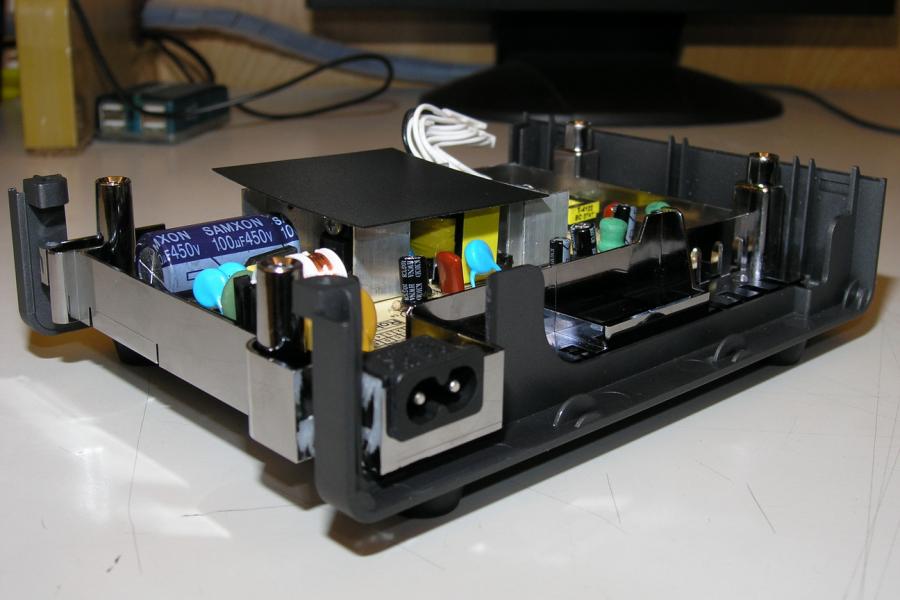

眼尖的朋友或許已經看出困難度在哪？

眼尖的朋友或許已經看出困難度在哪？

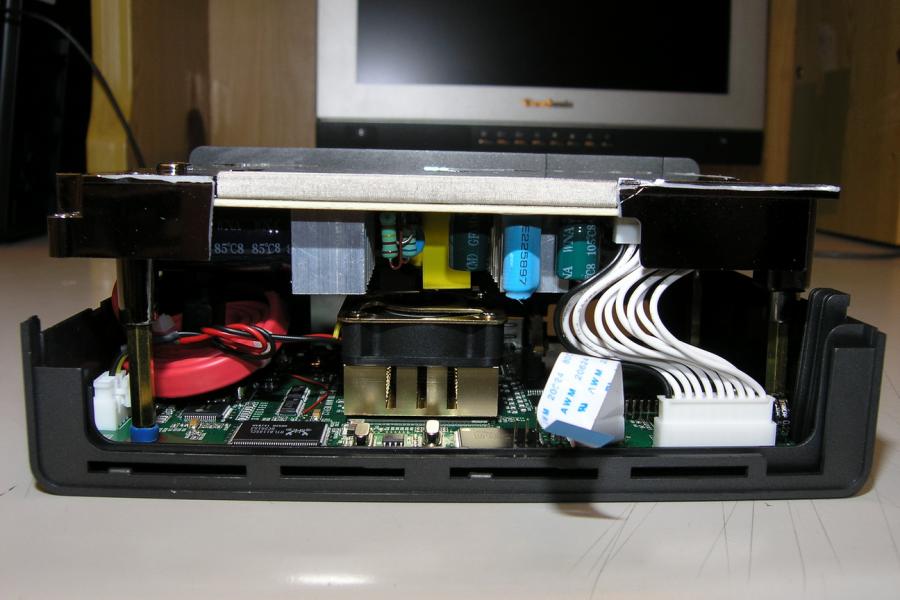

試組合電源部分與主機板

試組合電源部分與主機板

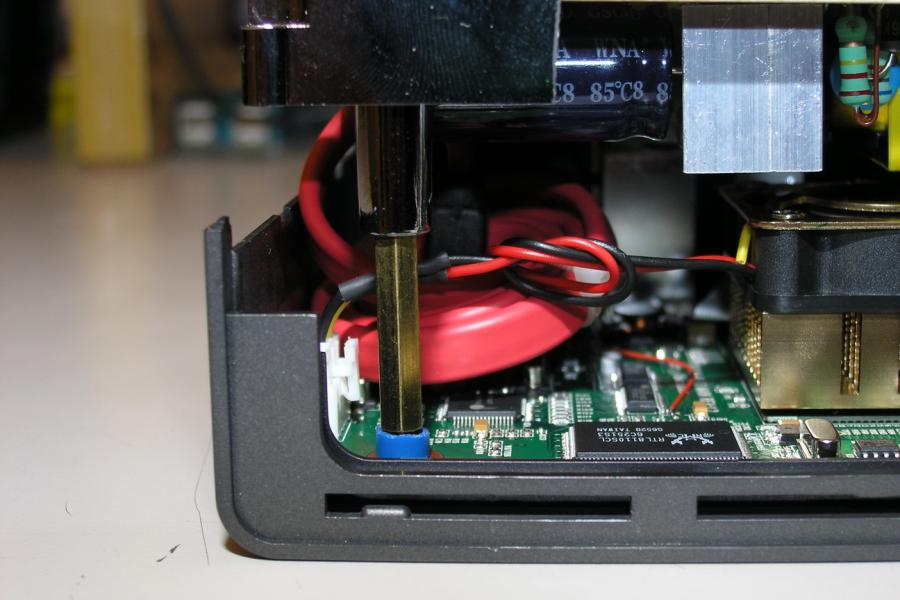

加高的銅柱螺絲

加高的銅柱螺絲

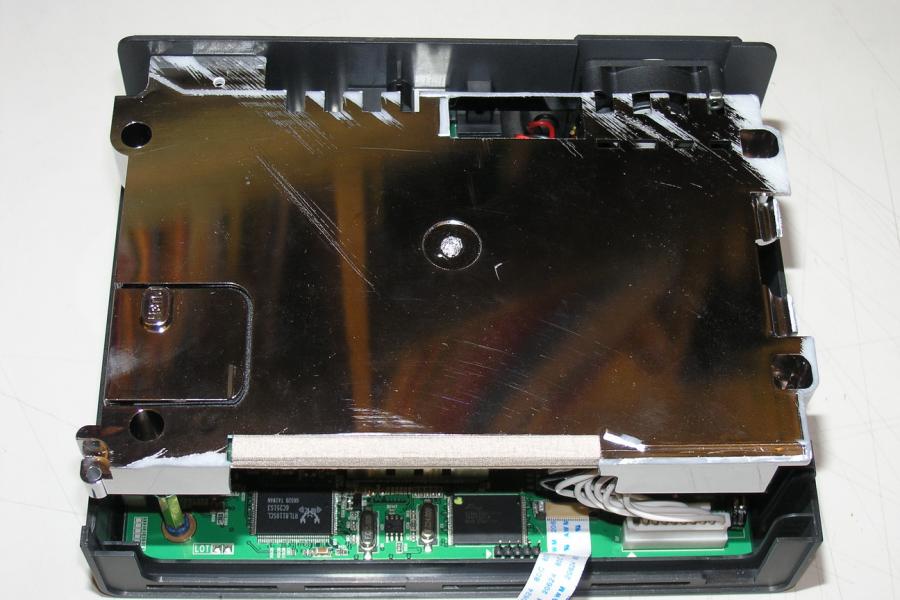

組合完成頂視圖

組合完成頂視圖

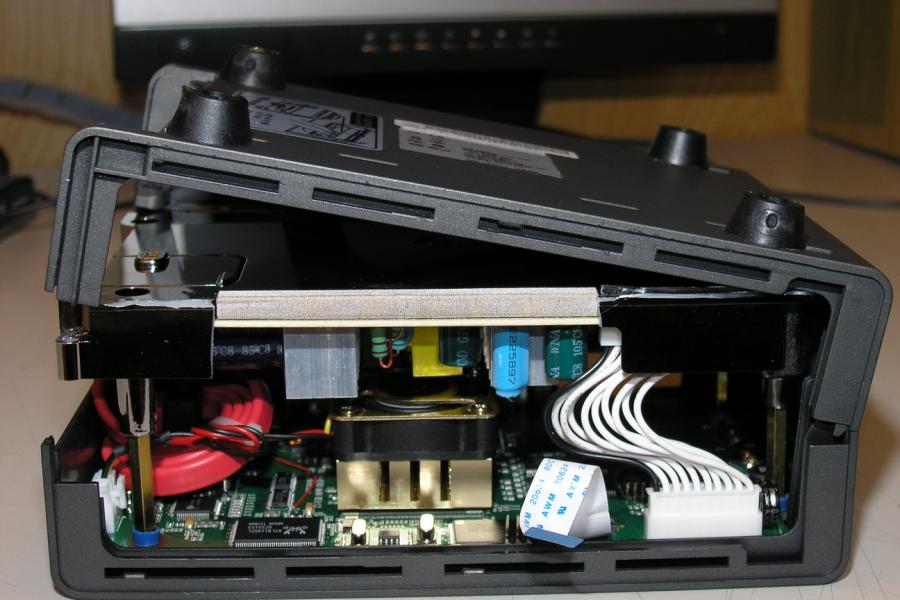

蓋上下蓋

蓋上下蓋

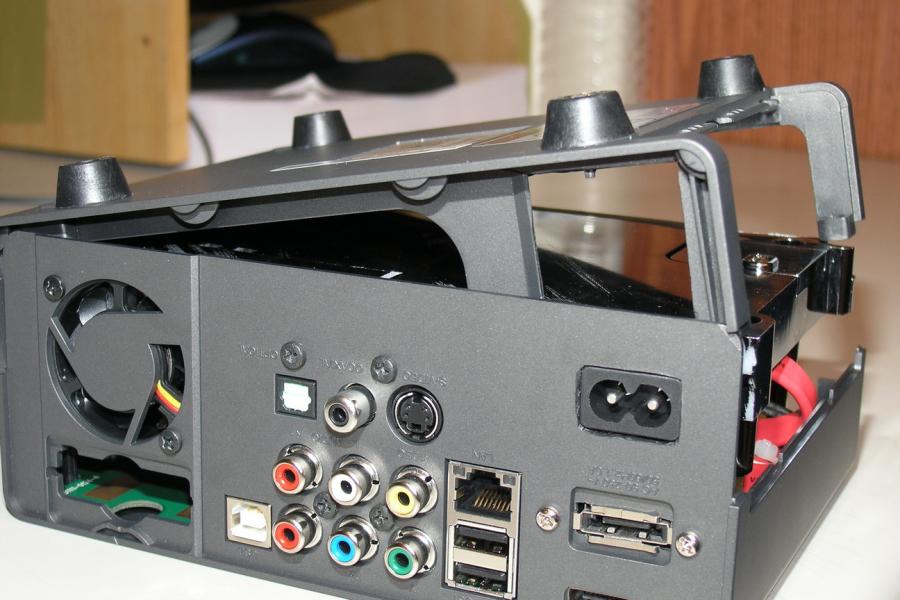

再來一張（塑膠腳墊是自己黏上的）

再來一張（塑膠腳墊是自己黏上的）

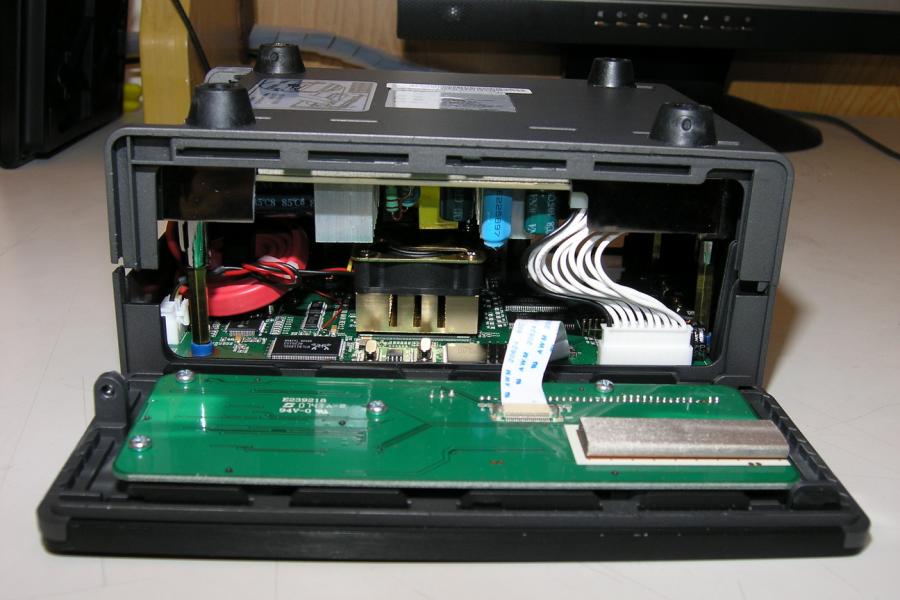

與前面版結合

與前面版結合

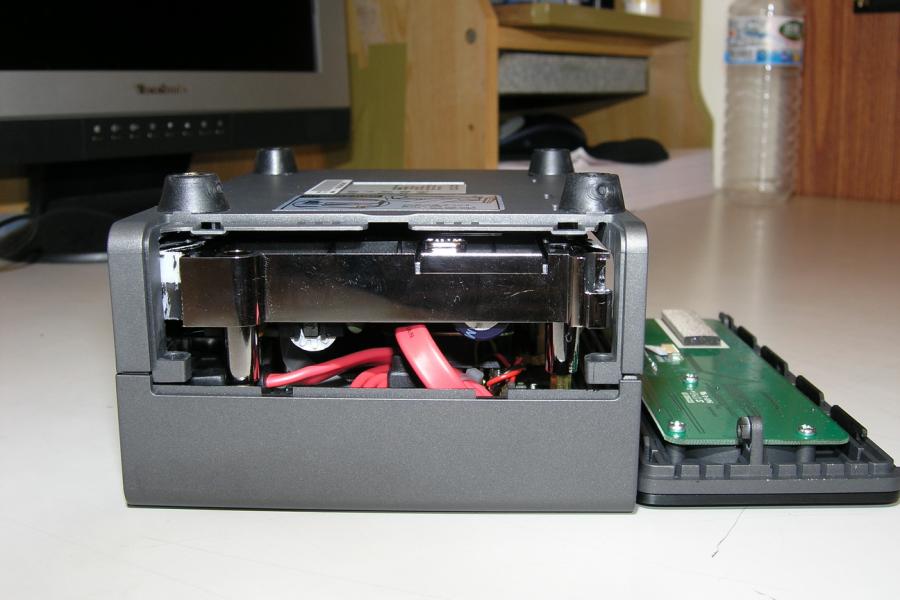

側視圖

側視圖

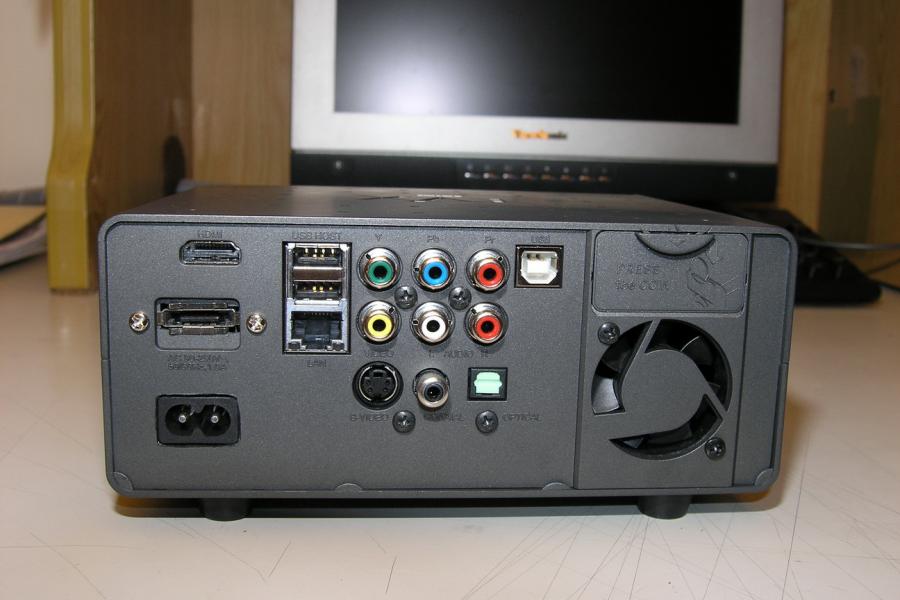

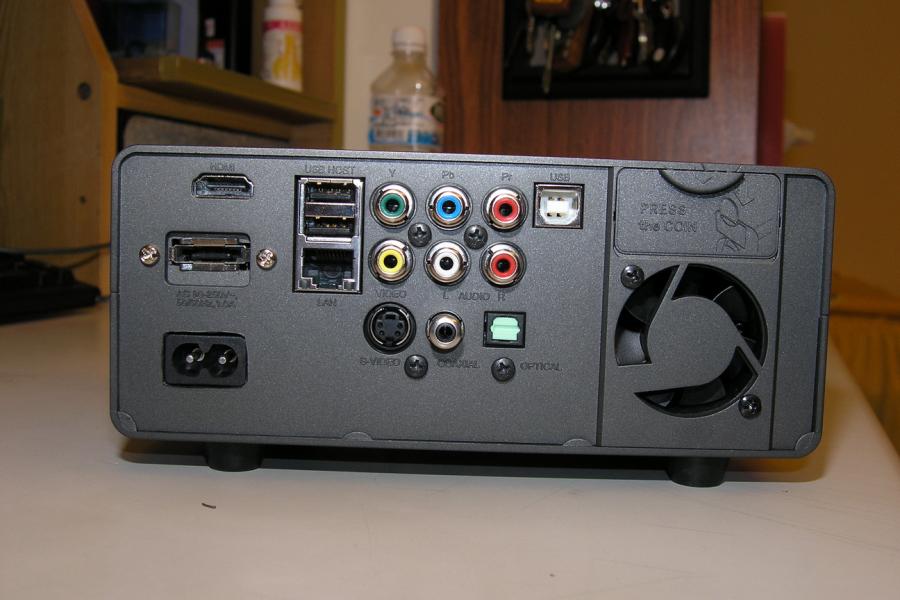

完成後.背視圖

完成後.背視圖

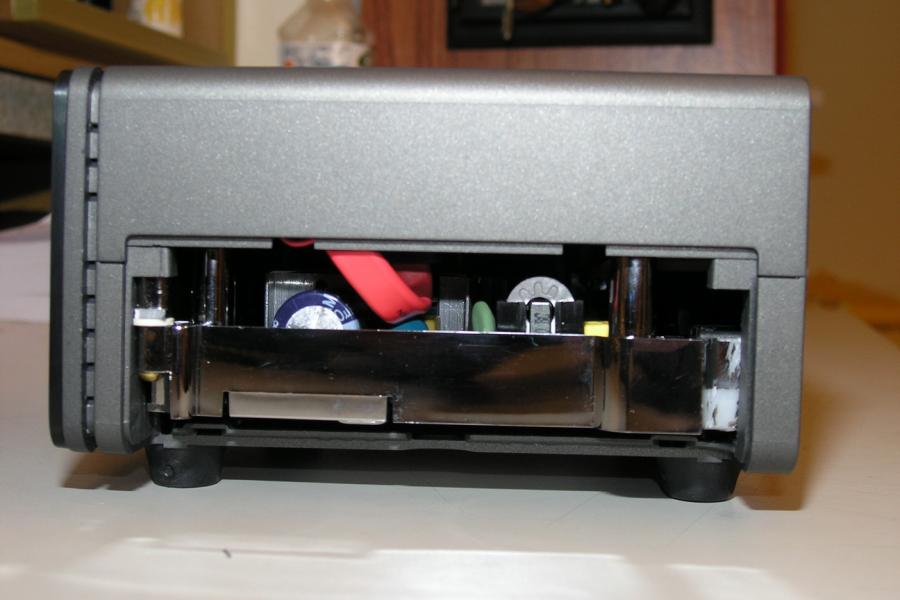

上下蓋的固定是一大難點～

上下蓋的固定是一大難點～

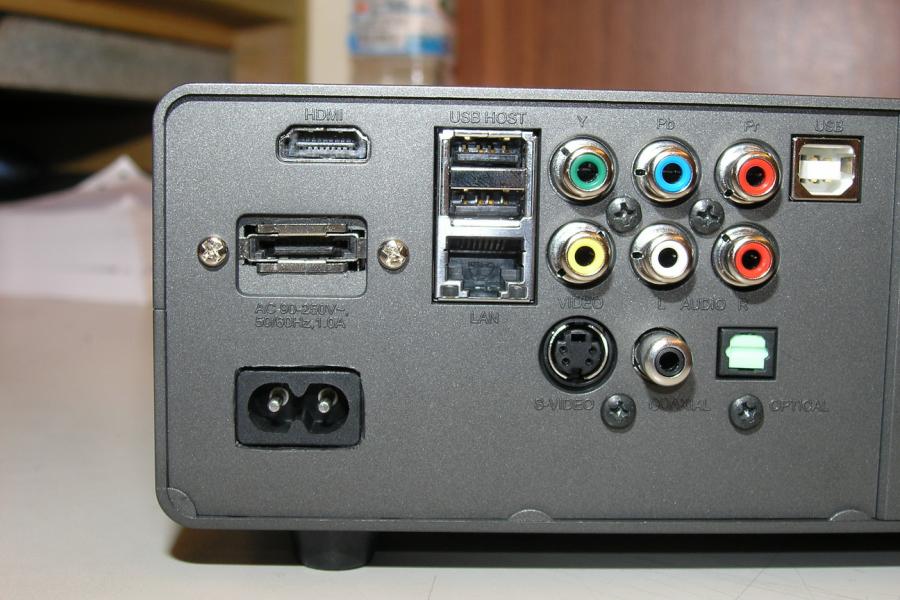

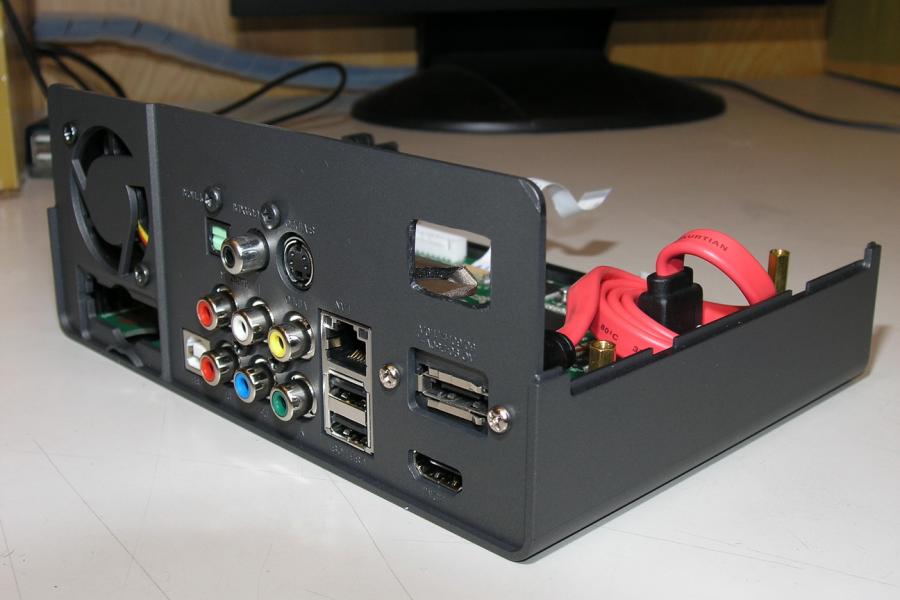

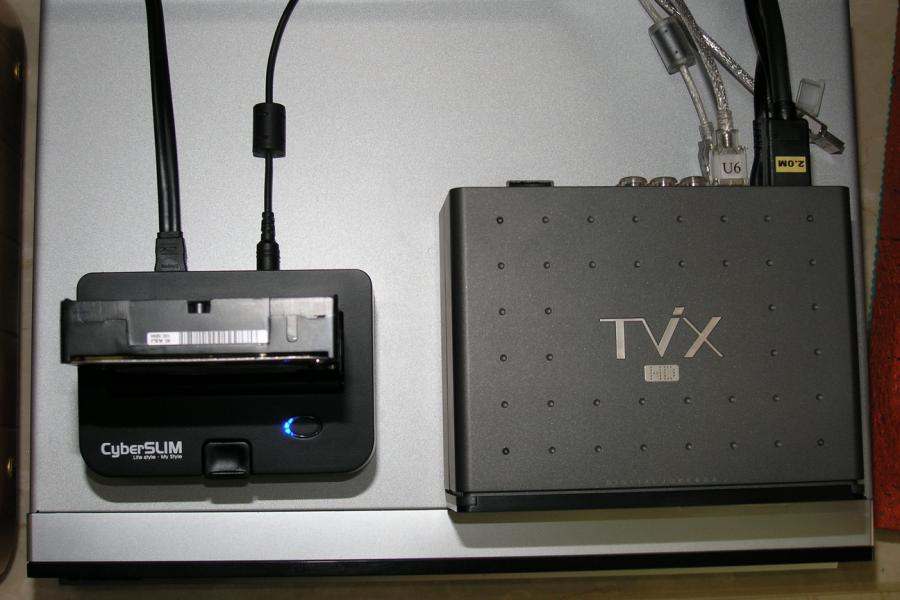

這個e-SATA介面就是本機最大的改裝成就

這個e-SATA介面就是本機最大的改裝成就

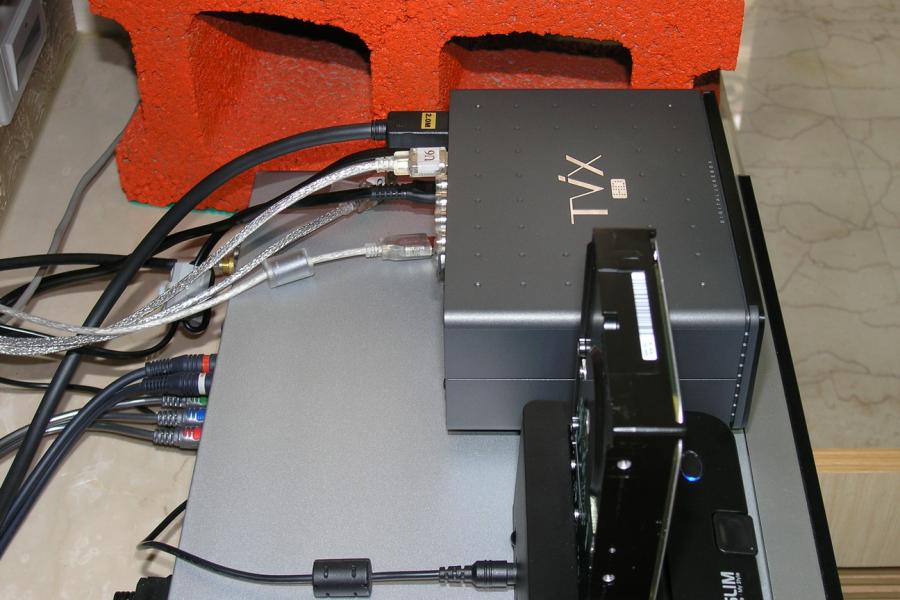

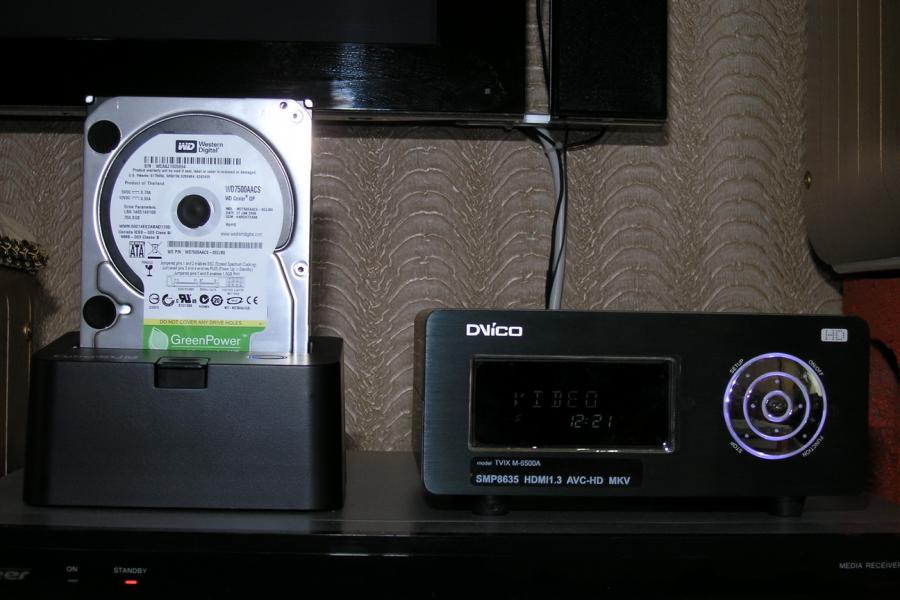

完美組合

完美組合

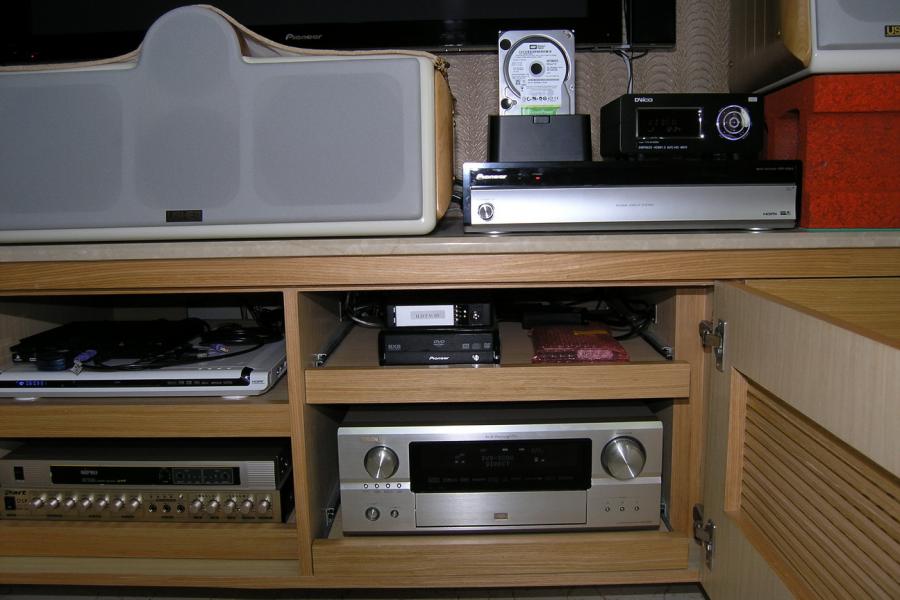

音響設備

音響設備

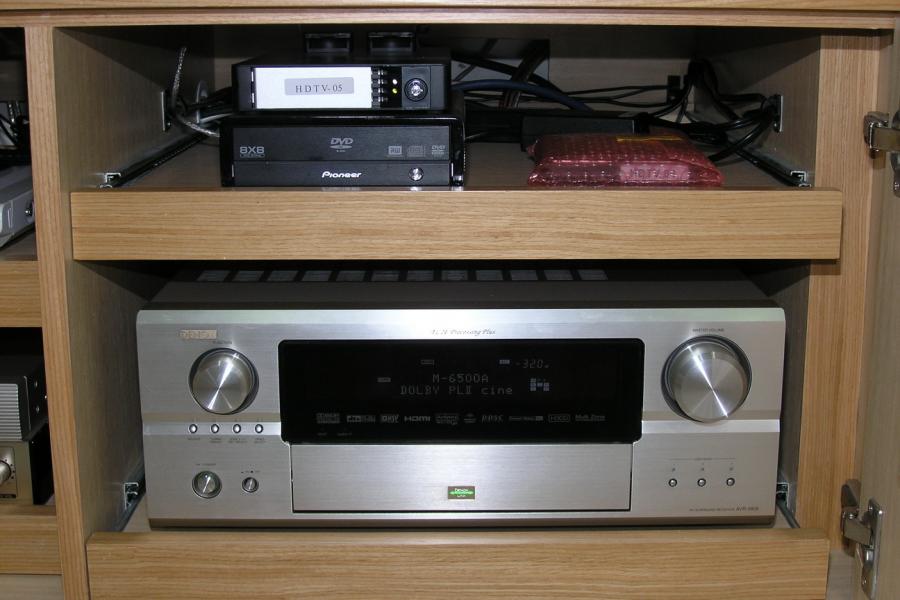

外接硬碟+光碟機及DENON AVR-3806

外接硬碟+光碟機及DENON AVR-3806

我的hdtv 片單總整理(100.2.22).rar

143.52 KB, 下載次數: 48

我的hdtv交流片單總整理.歡迎同好來交流~

評分

參與人數 2	名聲 +45	精幣 +45	收起理由
joewang2003	+ 15	+ 15
redair	+ 30	+ 30	自己動手做.樂趣無限呀...!!!

查看全部評分

相關文章

回覆

使用道具舉報

樓主| 發表於 2008-3-26 14:24:52 | 顯示全部樓層

有興趣改裝的朋友可提問～

[ 本帖最後由 old235 於 2008-3-26 14:44 編輯 ]

回覆支持反對

使用道具舉報

發表於 2008-3-26 15:03:24 | 顯示全部樓層

請問徐兄...
這個有支援熱插拔嗎???
這樣改起來...再配合阿蔚兄的E-SATA硬跌熱插拔盒...
簡直是完美境界呀...

回覆支持反對

使用道具舉報

發表於 2008-3-26 16:49:40 | 顯示全部樓層

自己動手樂趣多~

一但失敗傷心多~

如果功力不夠~

千萬千萬不要輕易嘗試~

old235兄有練過~

回覆支持反對

使用道具舉報

發表於 2008-3-26 17:07:13 | 顯示全部樓層

實在是太厲害了!
不過此台不便宜所以心臟不夠大的人不要輕易嘗試

回覆支持反對

使用道具舉報

樓主| 發表於 2008-3-26 17:51:19 | 顯示全部樓層

原帖由 redair 於 2008-3-26 15:03 發表
請問徐兄...
這個有支援熱插拔嗎???
這樣改起來...再配合阿蔚兄的E-SATA硬跌熱插拔盒...
簡直是完美境界呀...

昨晚試過接上阿蔚兄的E-SATA直立式硬碟外接盒.還不敢試熱插拔的功能....
試過先關電源再插上另一顆硬碟.在M-6500A未關機重開的狀況下
無法抓到另一顆硬碟的資料.目錄還是停留在上一顆硬碟的目錄
可能原廠未支援SATA硬碟直接抽換的功能.必須從新開機後才可抓到新硬碟的資料
這跟採用USB介面連接的硬碟外接盒.狀況不同～～

回覆支持反對

使用道具舉報

樓主| 發表於 2008-3-26 17:54:35 | 顯示全部樓層

原帖由 kh2209 於 2008-3-26 16:49 發表
自己動手樂趣多~

一但失敗傷心多~

如果功力不夠~

千萬千萬不要輕易嘗試~

old235兄有練過~

對啊！未經高人指點.千萬不要手癢啊！

弄壞了～帥偉兄可不幫你送修哦！

回覆支持反對

使用道具舉報

發表於 2008-3-28 10:05:11 | 顯示全部樓層

DIY 的精神果然發揮得淋漓盡致~ e-SATA 線頭機板側跟電源版會不會卡到很難塞? 另外不曉得這樣改法之後電源側的散熱會不會有問題(剛好風扇熱對變壓器熱源)?

回覆支持反對

使用道具舉報

樓主| 發表於 2008-3-28 14:06:13 | 顯示全部樓層

不會～晶片的散熱風扇是往下吹的

回覆支持反對

使用道具舉報

發表於 2008-3-28 21:05:37 | 顯示全部樓層

給Old兄加分先

回覆支持反對

使用道具舉報

樓主| 發表於 2008-3-29 18:52:53 | 顯示全部樓層

原帖由 joewang2003 於 2008-3-28 21:05 發表
給Old兄加分先

感謝熱情相挺！！

回覆支持反對

使用道具舉報

發表於 2008-3-31 13:28:10 | 顯示全部樓層

不知 Old 兄, 願不願意接案幫小弟代為改裝!!

回覆支持反對

使用道具舉報

樓主| 發表於 2008-3-31 13:38:43 | 顯示全部樓層

原帖由 joewang2003 於 2008-3-31 13:28 發表
不知 Old 兄, 願不願意接案幫小弟代為改裝!!

真是非常抱歉！！

改裝純屬個人興趣～

而且這個改裝難度頗高.曠日廢時～～
稍有不慎.很容易就無法復原！

因為.....所以......

回覆支持反對

使用道具舉報

發表於 2008-3-31 14:34:48 | 顯示全部樓層

請問old兄, 改機後的優點為何?

回覆支持反對

使用道具舉報

樓主| 發表於 2008-4-1 11:56:52 | 顯示全部樓層

原帖由 joewang2003 於 2008-3-31 14:34 發表
請問old兄, 改機後的優點為何?

改機的優點如下：
1. 工作晶片溫度下降.增加壽命及降低當機的機會
2. 機器整體工作溫度降低
3. SATA硬碟的抽換更加方便（可是不能熱插拔哦！）

（而且換主硬碟後需重開機才抓得到）

回覆支持反對

使用道具舉報

發表於 2008-7-2 02:39:48 | 顯示全部樓層

原帖由 old235 於 2008-4-1 11:56 發表

改機的優點如下：
1. 工作晶片溫度下降.增加壽命及降低當機的機會
2. 機器整體工作溫度降低
3. SATA硬碟的抽換更加方便（可是不能熱插拔哦！）
（而且換主硬碟後需重開機才抓得到） ...

內接改成外接的 ESATA 不能Hot Swap 那透過背板的usb 外接硬碟，更換硬碟主機不重開的情況下，可以抓到新插入硬碟的資料嗎？

回覆支持反對

使用道具舉報

發表於 2008-7-2 18:36:04 | 顯示全部樓層

我...沒有勇氣改...散熱?用電風扇猛灌吧...

回覆支持反對

使用道具舉報

發表於 2008-7-6 19:08:32 | 顯示全部樓層

我试过,但是外壳有扣位打不开,能否上些图,看看是如何打开外壳的.

回覆支持反對

使用道具舉報

發表於 2009-3-14 18:24:34 | 顯示全部樓層

感謝前輩的分享！
可惜沒勇氣自已DIY~~

回覆支持反對

使用道具舉報

發表於 2009-3-16 11:45:04 | 顯示全部樓層

大大您真是太厲害了..真佩服您的勇氣...請問有賣改好的嗎

回覆支持反對

使用道具舉報
