FULL HD家庭劇院，是的，我都準備好了

小謝

本文章最後由 小謝 於 2010-6-30 10:33 編輯

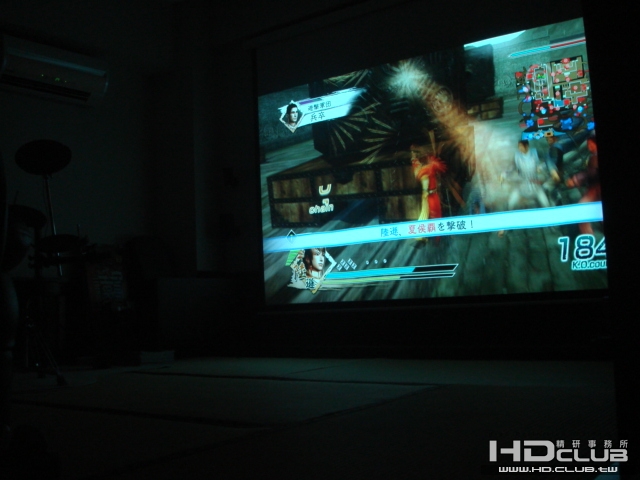

小弟設置在獨立黑暗室的FULL HD家庭劇院:

投影機:PANASONIC AE2000HDMI1.3版)
擴大機:SONY TA-DA5300ES(HDMI1.3版)
喇叭:BOSE 7.1聲道Jewel衛星喇叭+左右前置A組增加B組+AM16重低音

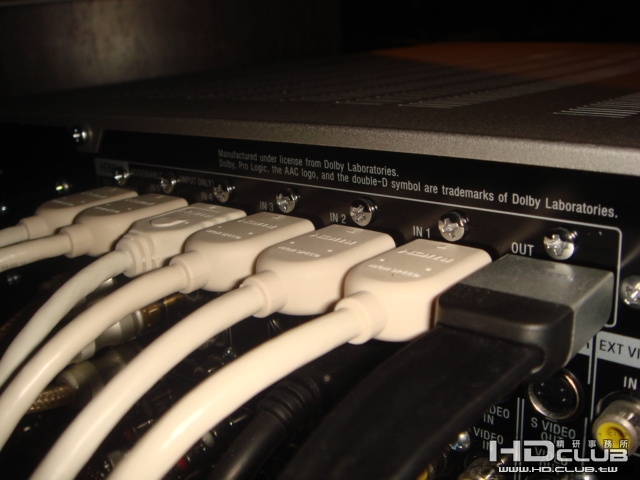

HDMI跳線:6條1米SONY訊源接擴大機
                1條10米SONY方向扁平DLC-HD100HF擴大機接投影機(HDMI1.3版)
              1條10米SONY方向扁平DLC-HE100HF藍光機接投影機(不經擴大機，支援Internet、3D、4K*2K解析度)

主要訊源:
HDMI入力1:PS3 60G、SONY HDR-XR500 (120G) HD高畫質硬碟式攝影機
HDMI入力2:1080i擷取錄影HTPC(浩鑫SG45H7+Q8200+4G+1T+BD-ROM 6X+Earthsoft PV4 1080i 色差擷取卡)
HDMI入力3:大陸1080i高清數位衛星接收機(1080/50i)
HDMI入力4:SONY BDZ-X90    藍光DVD&BS錄放影機硬碟式500G  (1080/24p/60p)(用途:類比電視接收與錄影)
HDMI入力5:SONY Full HD 高精細畫質數位HiHD機上盒 DST-HD100T(1080/60i)
HDMI入力6:sony BDZ-EX200藍光DVD&BS錄放影機硬碟式2000G(1080/24p/60p)
                  ( 藍光AV PURE， 雙HDMI輸出，各別獨立輸出VIDEO與AUDIO)
色差入力1:APPLEI TV(160G)(1080/60p)

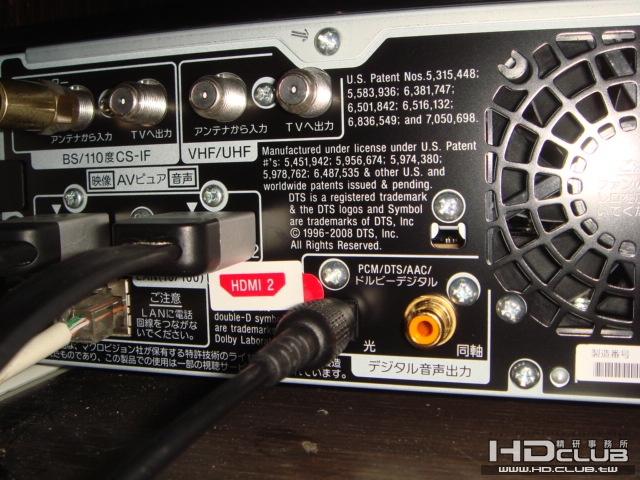

SONY BDZ-EX200 雙HDMI輸出，分離輸出影像、聲音，實現AV PURE，藍光畫質激賞

簡單的HDMI配線能夠分別用最適合的頻率輸出影像與聲音，
影像鮮艷與動態範圍增大，中低音充實與起音瞬間爆發，不愧為SONY藍光旗艦機

橡膠完全覆蓋式隔音良好的封閉空間，隨時能響用強烈重低音的空氣震動

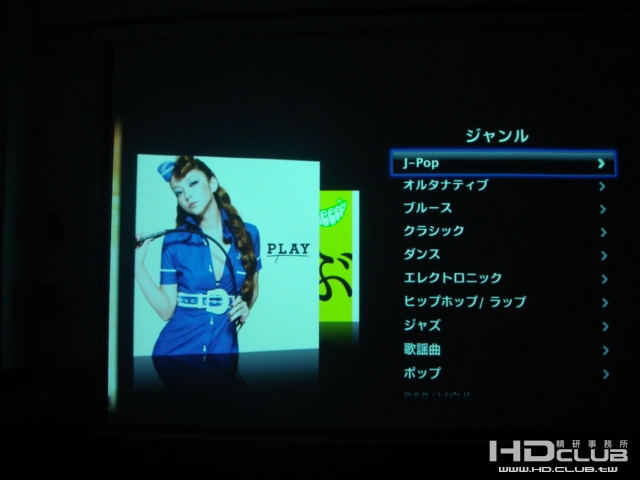

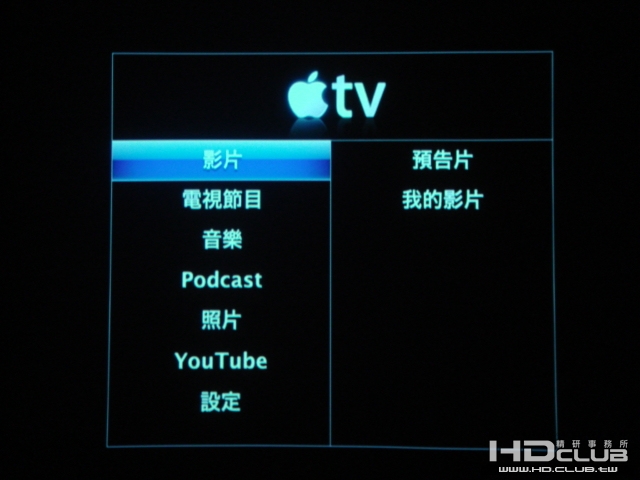

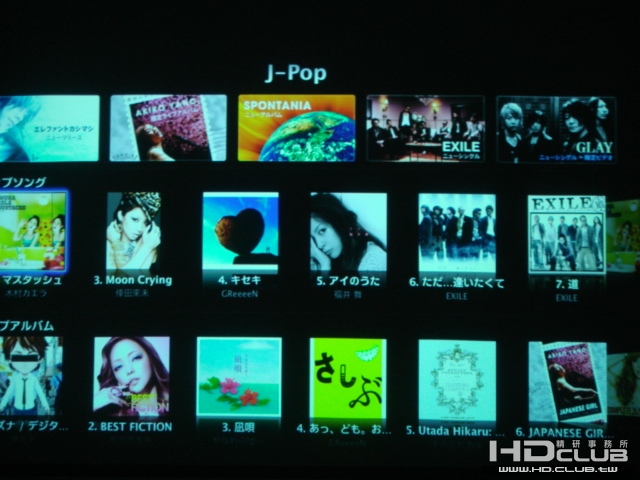

Apple TV開機畫面

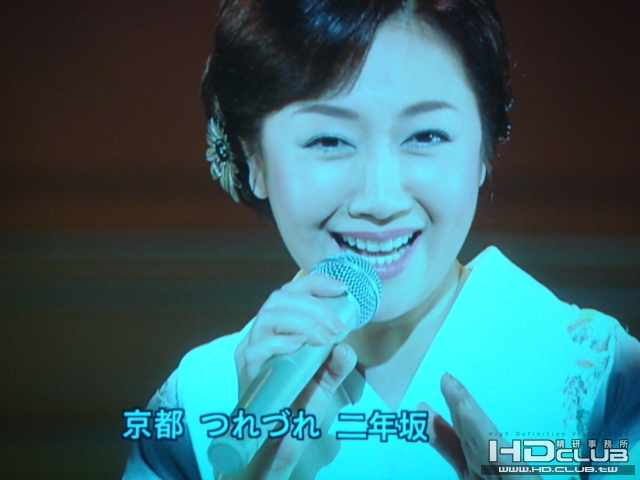

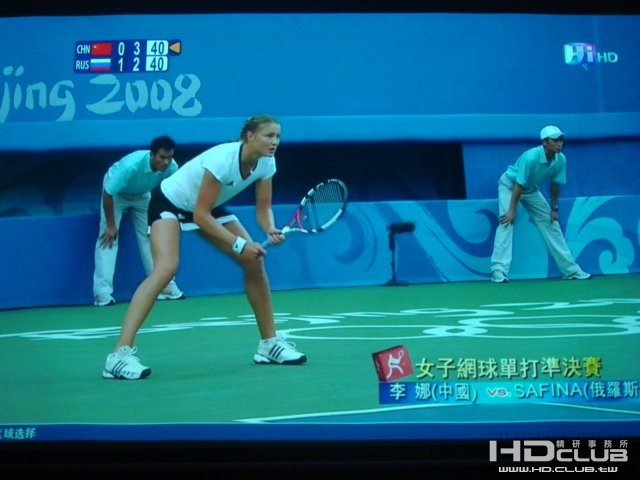

HDMI入力5:台灣高清HiHD，畫質不輸大陸高清衛視

提醒有意升級FULL HD朋友，全系列HDMI1.3很重要

2條SONY HDMI 1.3版10米扁平有方向性傳輸線，作為次世代投影機傳輸，另有6條HDMI 1.3版1米與1.5米傳輸線

以HDMI1.3版為目標汰換之前購置的720P設備，
這些機器包括SONY BS TUNER DX-1、DENON(6.1聲道)2805 擴大機、Panasonic AE700投影機

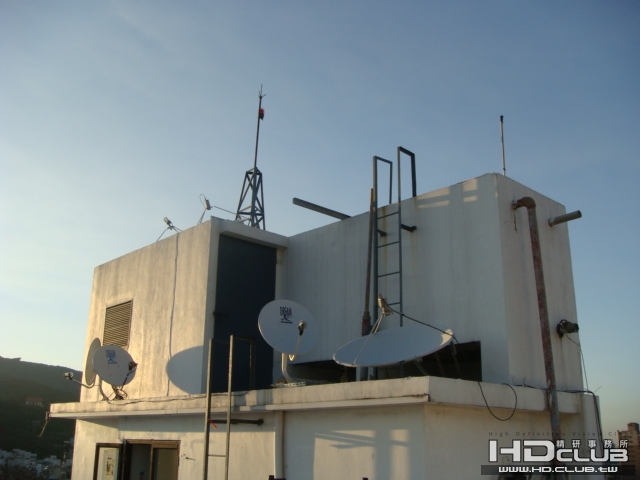

屋頂架構了6個衛星接收天線，7個C、Ku頻集波器，對準6顆大陸與亞洲衛星，共接收300以上節目，

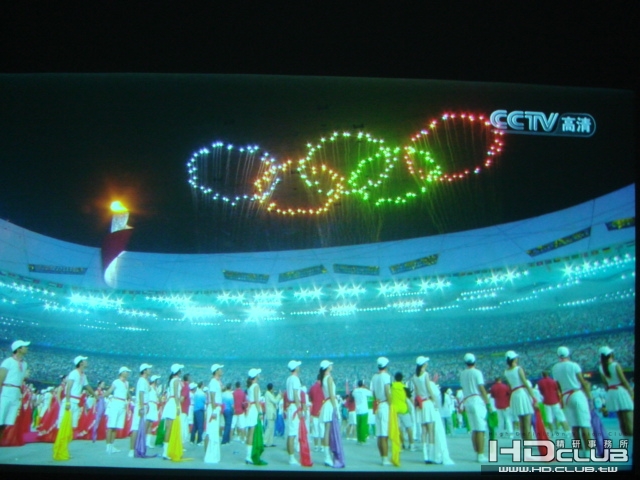

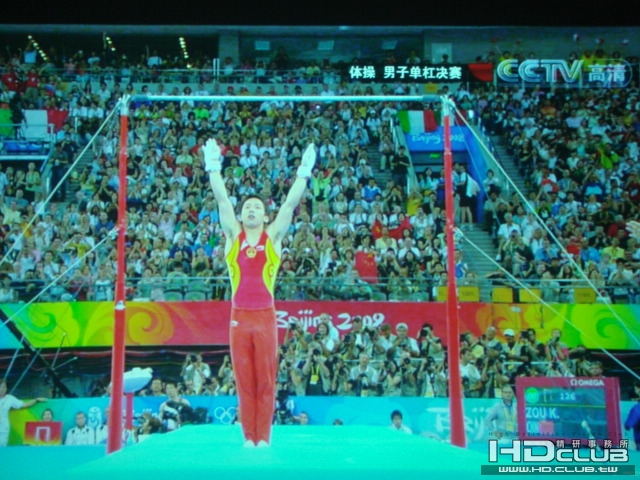

其中有大陸1080i高清衛視

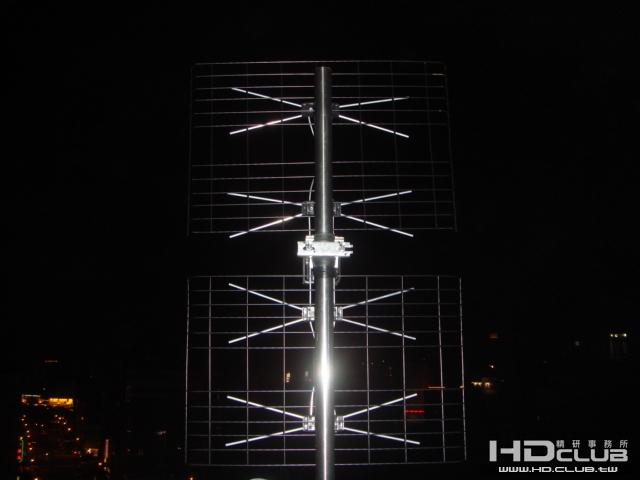

HiHD數位天線NPE-4DXB

觀賞距離3.6米，室內約5坪(10塊榻榻米)，布幕高度低(離地板僅10公分)，視線是自然向下，視覺不會疲勞

16:9視覺130吋，低架設高度，類似戲院中後排坐位，觀賞距離短，
視線無喇叭視聽機器擋住，黑暗中專注於HD畫面，電影院感覺強

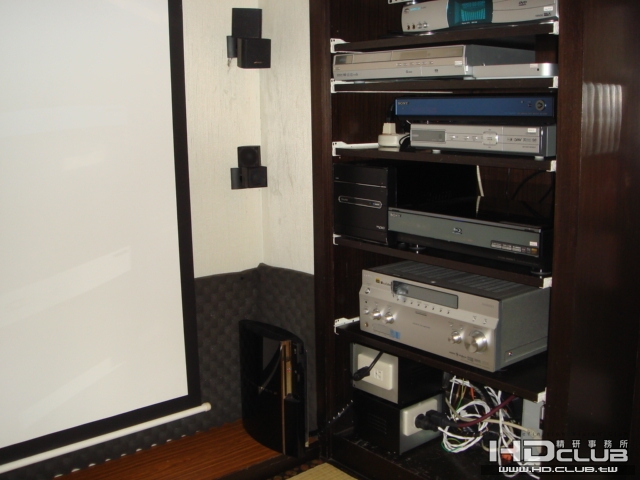

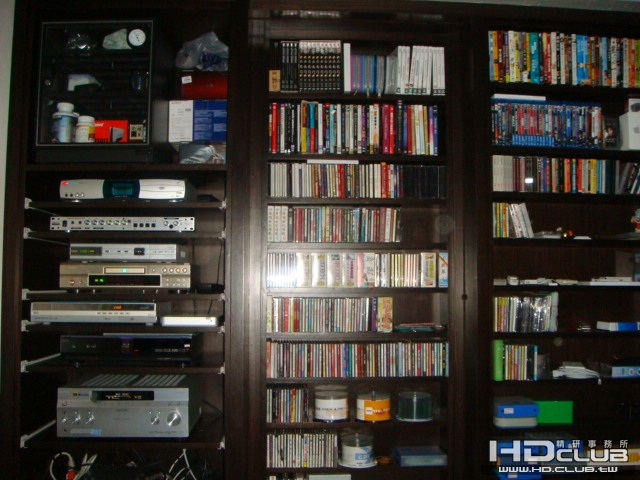

迷滑軌式DVD櫃，有前後兩層

視聽室HTPC隨時可利用1080i擷取錄影卡擷取HD圖片，與書房工作電腦以內部網路互傳HD資料

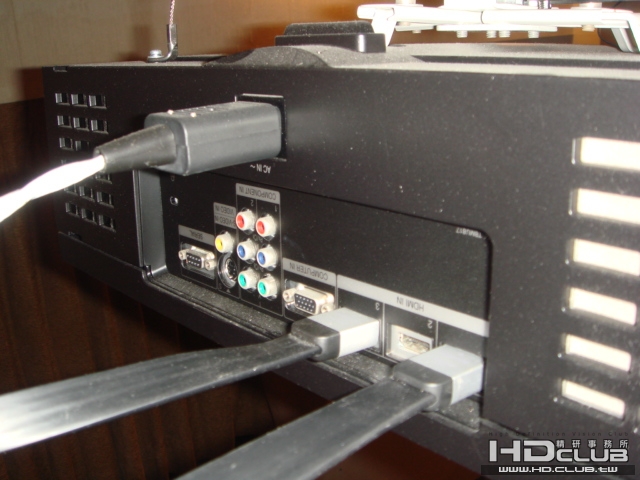

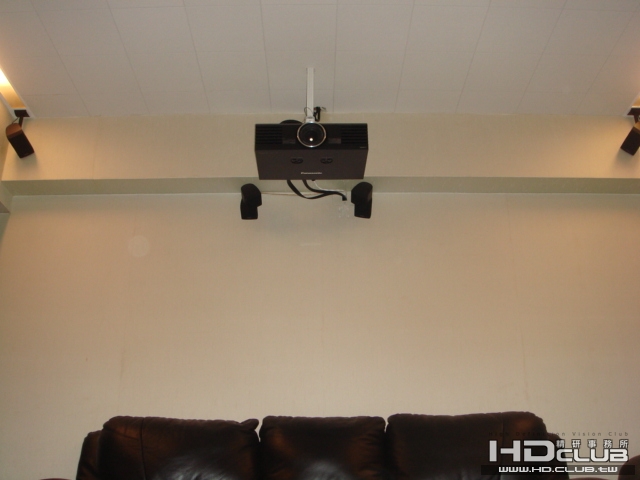

投影機Panasonic AE2000，HDMI入力1來自藍光機BDZ200的純影像輸出，HDMI入力3來自擴大機6訊源，
自製一條10米長粗銀質電源線，與藍光機BDZ200共使用同一台平衡式隔離變壓器，確保無HDMI輸出抖動現象。

畫質如何，我認為自己喜歡就好，之前設計的管線全部用上，足以應付家庭數位化需求

SONY BDZ-EX200藍光錄放影機 (硬碟式2000G)強大的預約錄影功能，能以"關鍵字預約"方式，每天錄下一堆

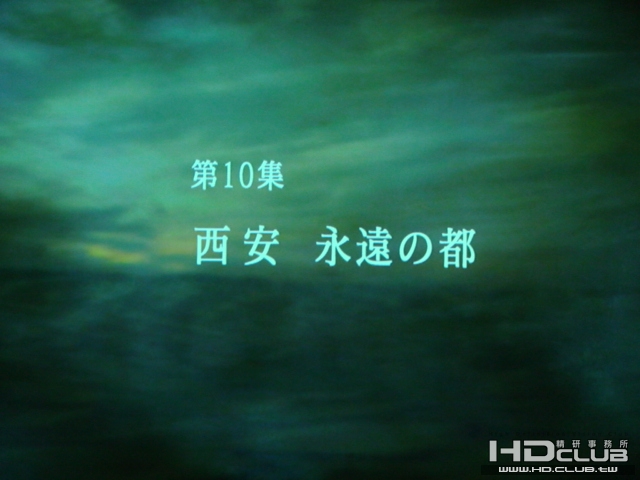

我想看的節目，其中有我熱愛的"中日共同製作 NHK80周年紀念---新絲路共10集(馬友友配樂二胡音樂5.1聲道)"

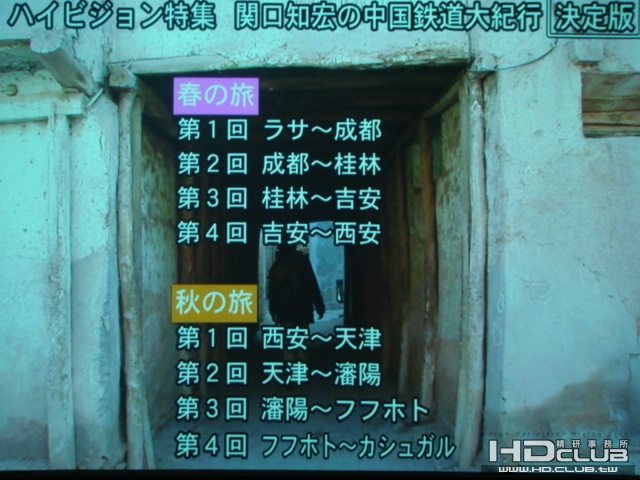

"關口知宏中國鐵道大紀行共8集"

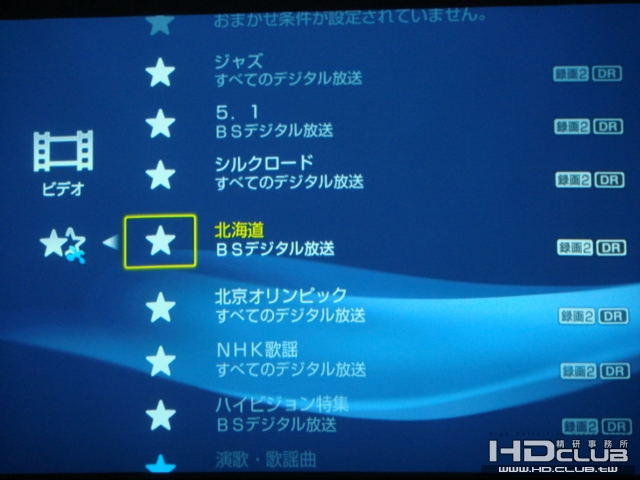

以爵士樂、絲路、5.1聲道、中國、北海道、HiVision特集、演歌、LIVE為關鍵字，每天以雙Tuner+2000G自動錄影

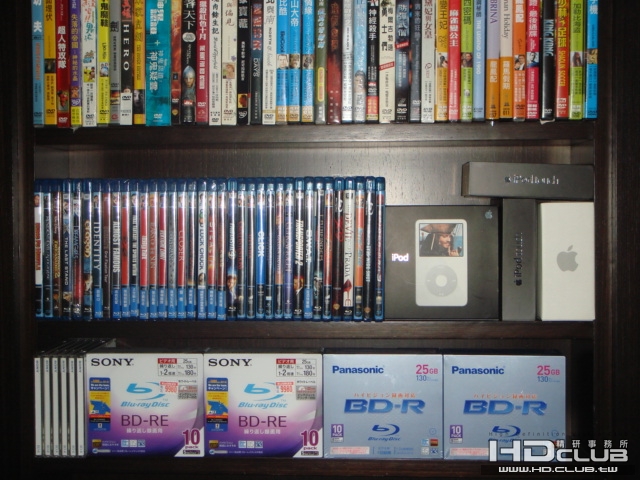

準備好的藍光片

之前翻修房子時，已考慮到衛星電視、電話、電腦IP網路(16路)、數位監控的需求，地板下全都是互通的3分管

既然翻修房子，特別重視接地的設置

以5.5mm獨立電源線做設備電源，DIY三個隔離式變壓器，將類比接地(電源接地)與數位接地(信號接地)完全隔離
供應102V(unswitched)、102V(switched)、112V(switched)，隔離雜訊提供飽足電流

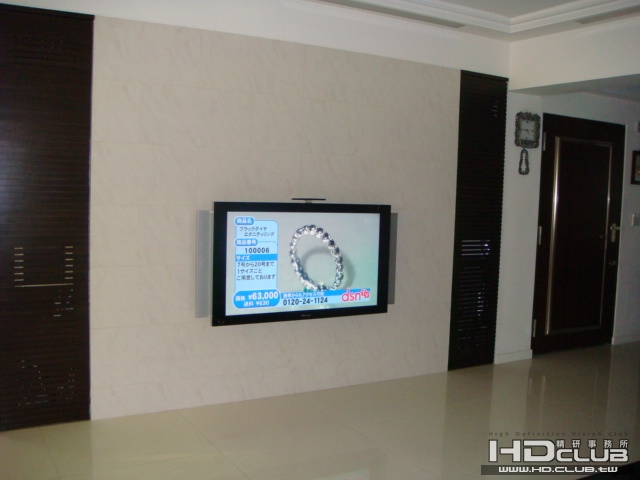

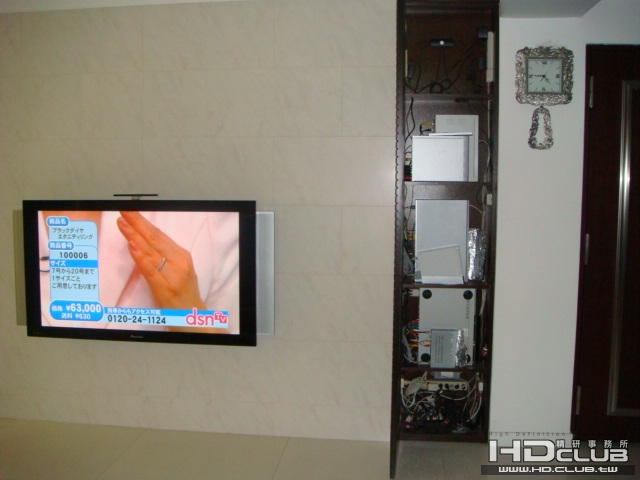

客廳不擺設電視櫃，節省1.5坪空間，雲白大理石牆視覺舒服，Pioneer50吋電漿9公分厚度，觀賞距離4.8米，
低架設高度視覺不會疲勞
入力1:BS SONY TUNER DX1
入力2;VD PLAYER
入力3:任天堂Wii遊戲機，小小的遙控sener在TV頭上
入力4:大陸與亞洲衛星(287個頻道，恐怖的節目量，香港節目盡收)

在寬僅45公分，深僅15公分的狹小空間，能以站立方式，擺下所需的接收與播放設備，除DVD PLAYER外
都有IP網路線聯結到Internet

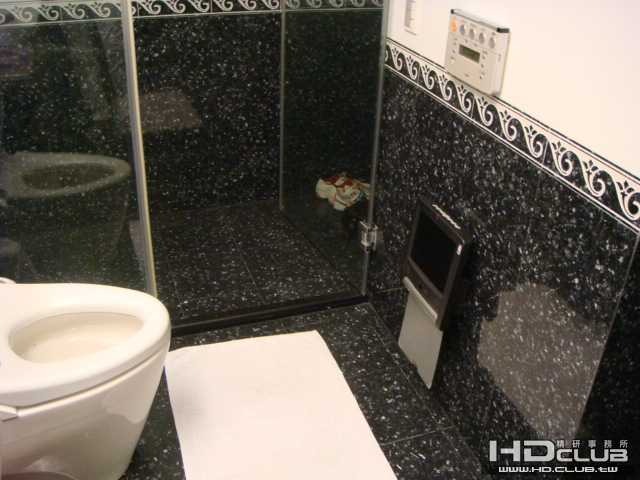

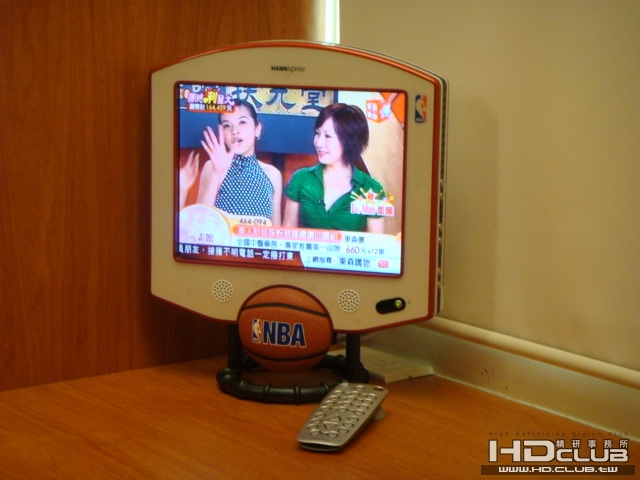

我家廁所，瀚斯寶麗NBA電視與視聽室AV輸出連線，上廁所可以不用按"暫停"，看鬼片時也可以躲在這明亮馬桶上，
狀著膽繼續看

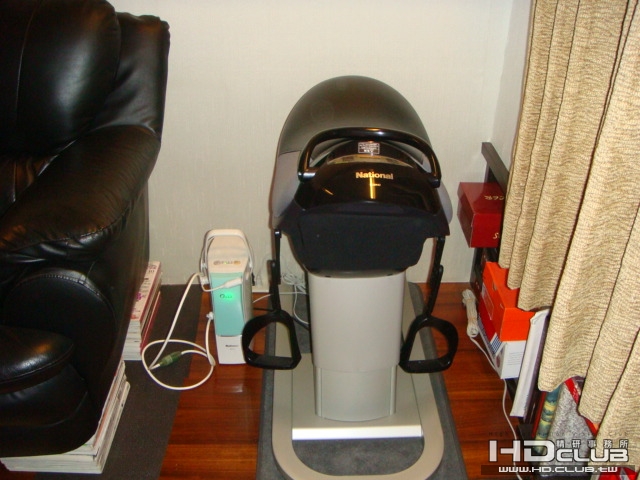

黑暗室最佳運動器具---騎馬機(National EU6442)與氧氣機(National)

視聽室的設計，充分表現出我要的生活型態(LIFE STYLE):
幸福感---榻榻米地板多功能用途，自由自在地躺、臥、坐、趴都行，又能當客房與運動室，黑暗中午睡最舒服，
大聲震撼享受重低音，光線昏暗無距離感，畫面看起來較大

以SONY BDZ-EX200藍光錄放影機為伺服器，結合SONY 1080i HD數位攝影機、SONY PSP、PS3
黑暗視聽室中與家人練習直昇機起飛、降落、盤旋也很好玩

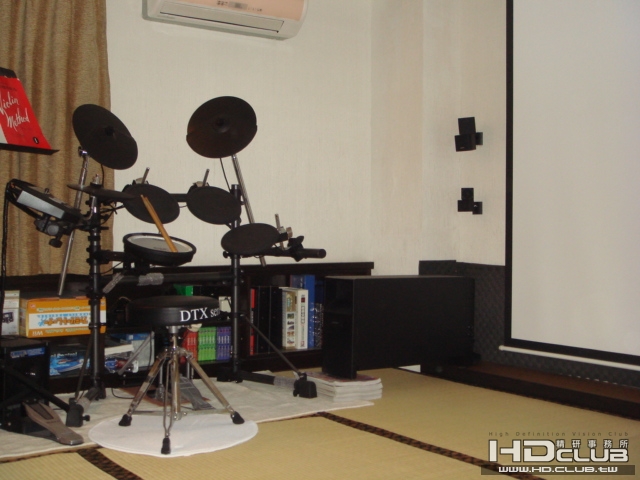

在夜晚敲打ROLAND電子鼓，視聽室隔音能力要很強，強烈的重低音被阻隔於隔音牆內，樓上樓下熟睡的家人完全沒感覺，左上方冷氣正對面吹著右下方高溫的視聽設備，延長設備壽命，提高訊號雜訊比S/N

理想的視聽室(black room)要考量:
1.能大聲震撼-----要能不影響家人與鄰居的作息，因為重低音的音效是既震撼也會嚇死人
2.能完全黑暗-----排除了光線，讓五感更為清晰，對聲音與影像的感覺更為敏銳，有如電影院的黑暗

在水泥建造階段能預埋的管道先佈置，木工裝潢時能預留的管道或能崁入的器材架都要考量未來線材抽換

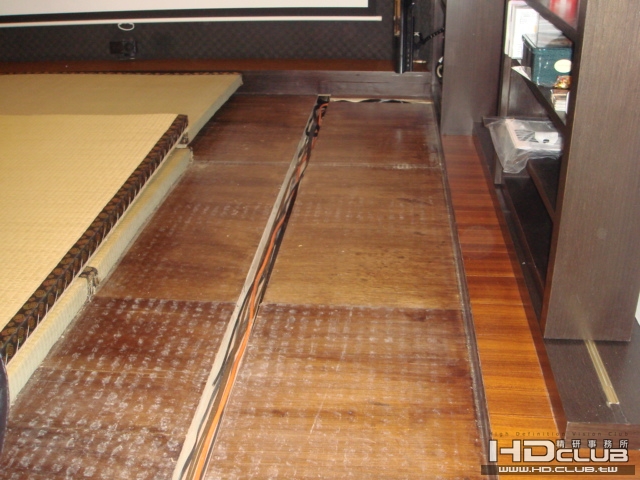

榻榻米地板下的線槽溝

牆壁與天花板隔音預留10-15公分空間作避震緩衝，避震結構要如汽車避震一樣要能避免震撼力道傳到水泥結構，
避震緩衝架構如下:
水泥軀體--3公分橡膠(與水泥壁不可用釘，用強力膠)--7至12公分直立木條--木板--汐酸鈣板--白色壁布

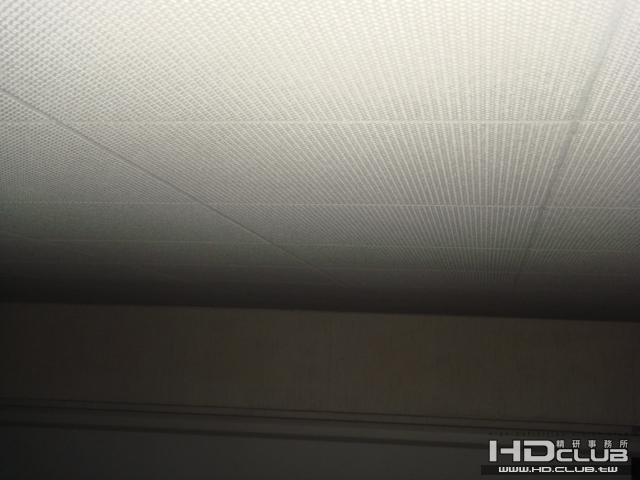

內部充填黃色吸音棉，天花板最外層不用壁布而用錄音室專用吸音板

榻榻米地板架高20公分，特別加厚8公分橡膠塊與吸音棉，窗戶要用隔音窗

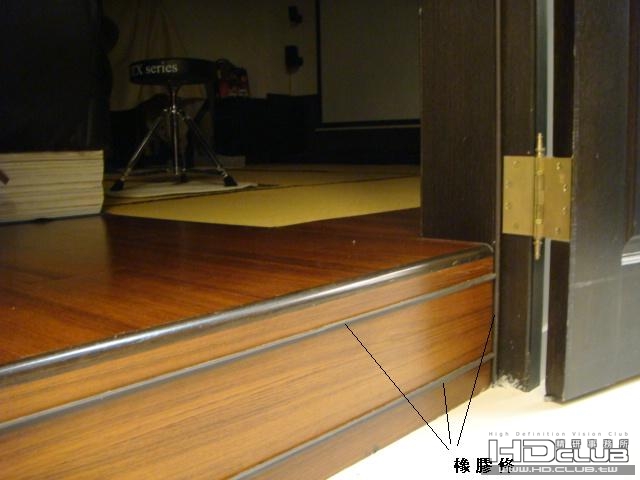

門要在門框邊緣崁入橡膠條，關上門後不讓空氣進出，不能受重低音音效震撼


音響器材架的地板下有多管管道(5分管)通到中央小機房，此中央小機房設備有:
外界入力:

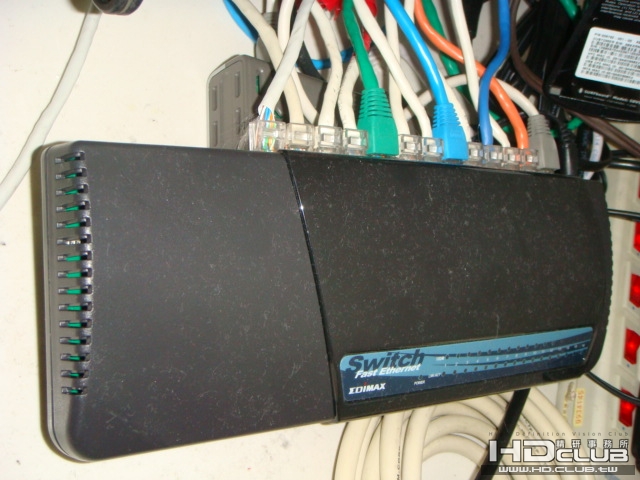

               1.Internet----有線電視2M Cable modem+IP分享器router+網路16路集線器
               2.Cable-------有線電視860Mhz放大器+8路信號分配器
               3.Antenna----國內數位電視天線信號分配器
               4.Telephone--中華電信電話8路信號分配器
               5.Satelite-----衛星天線(屋頂)+信號分配器
               6.Power------電力102V、112v、120v三個變壓穩壓器
               7.Ground-----信號接地線(非台電電源地線)
            8.Security----IP攝影監控設備(由3G手機經由固定IP，可在世界各地看誰在家門口按門鈴)

出力管道將上述(1-8)以足夠的管徑聯到下列使用處，供未來擴充:
1:客廳  2:廚房  3:餐廳  4:視廳室  5:書房(家庭網咖)  6:三間臥房  7:三間衛浴  8:更衣室  9:屋外四處監視攝影機

只有看到美麗的高畫質畫面，沒有看到龐大的器材與雜亂的線材

黑暗中，每個人都會有想要獨自欣賞的東西。逃避現實時、變換心情時，走進HD空間

讓HD音樂與HD畫面來洗濯疲憊

一次裝潢要能滿足多功能需求，成本都要花費很多，人生能有幾次這種機會？
三年前設計時就以完成幸福的家庭劇院為目標，滿足未來十年可能的需求

要有自己的看法與堅持，不要信任有那位設計師既懂設計，又能整合網路(tcp/ip)、有線電視、
電壓與電力接地、衛星天線、音響、數位監控....等領域，所以一切靠自己吧，因為賺錢不易，帶一點點夢想來實踐





[ 本帖最後由 小謝 於 2010-4-13 08:15 編輯 ]

horsehard9

吼吼
恭喜喔
加一加破20了
我也好想買x90

pig1024

投影機還是要看表現
規格要追怎麼追的完
不過怎麼沒照片
我已經準備好流口水了

busykevin

真是太完美了，期待一系列開箱文

west

我也準備好了要等著看你的照片了!

期待分享

guu

快吧..快吧...貼上美美的圖...等著看呢...期待

lee100

準備好要大流口水了...
趕快把照片貼出來吧

小王

快...快...快... !
美圖快來 !

chang0915

這個"錢"應該是要準備多ㄧ些才是吧!!
避免計畫跟不上變化!!

superelite

真是讓人垂涎三尺,
多謝貼上美圖,但是還不夠多,
而且要重點火力展示才會刺激啦 !
繼續期待喔!

roddick7011

側環繞與後環繞深度位置頗平行的
不知道有沒有測試過5.1和7.1音場差距多有大呢
我也是SONY擴大機的愛好者

小謝

謝謝你的建議，我會利用BOSE附贈的工具將側環繞再伸出15公分。

ED.CH.

看起來你DVD櫃那裡是做滑軌式, 不知道是不是門?

空間簡潔有力, 看起來很舒爽 ~ 後中置應該也要用壓條把線材藏起來 ~
SONY HDMI 線10米價位不知道如何? thanks~

小謝

謝謝你的建議，我會用同顏色材質的壁布壓住中置線。
DVD櫃是作滑軌式，有前後兩層
SONY HDMI 10米價格19.990日圓，約6.000台幣
此線買回後立即換上去，當時投影機尚未換AE2000
仍是AE700(720p)，舊HDMI線是國內1.2版
影像有很明顯變亮，色彩更重，我才認為HDMI線很重要

tbwy2004

挖,都是好東西,果然準備好了...羨慕阿

lan621014

真是太專業了，不過相較之下，50吋電視在那面牆上看起來好小也~~

小謝

3年前買的時候，Pioneer 50吋電漿是最好的(2X萬)，因為我的客廳觀賞距離是4.4米，心中計劃未來昇級到60-65吋，但也必須等到國內電視地面波像日本一樣全面1080HD，如此看大銀幕才有意義
目前我大部份時間是在相當隔音的視聽室，玩弄這臺SONY X90，他本身是台功能強大的藍光燒錄器，可以將好節目錄在50G的空白藍光片，也可以錄在PSP與ipod，尤其在半夜玩弄這些，強烈的重低音被阻隔於隔音牆內，樓上樓下熟睡的家人完全沒感覺，很驕傲3年前自已的設計。

[ 本帖最後由 小謝 於 2008-9-24 23:18 編輯 ]

lan621014

真是太棒了~~看來這輩子只有流口水的份了~~

kevinhsu888

看到器材的陣仗真是棒
看到視廳室時更是棒
連BD也是成堆的

LibraC

哇! 規畫得真好耶!
真是羨慕耶!

請問一下小謝兄是投幾吋? ^O^!
讓小弟參考一下!
