[精研評測] 最便宜的 HTPC 收視 BS 衛星方案- I-O DATA USB 電視盒簡測

  [複製連結]

發表於 2011-6-7 00:59:24 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳號?註冊

x
基本上, 要用 PC 來收看日本 BS 衛星數位電視, 先不論非法的 PT 卡或是山寨品, 在日本市場當中合法的產品選擇性並不多, 看來看去如果不是 Buffalo 就是 I-O DATA 的產品.
Buffalo 的產品價格稍微貴一點點, 大部分都以地上波為主, 有 BS tuner 的機種較少, 而收視軟體介面又是獨自規格, 沒有整合 Windows Media Center 功能. 怎麼看都覺得不是個很好的解決方案...

相較之下 I-O DATA 支援 BS 收視的產品, 選擇性就比較多了一點, 部分機種還整合進 Media Center, 對國內使用者來說, 使用上較為便利.
因此, 就決定介紹各位這個方案了.

I-O DATA 電腦看電視產品 官網
USB 外接式產品有:
GV-MVP/XZ2
GV-MVP/XZ
GV-MC7/VZ

PCI-E 內接卡產品有:
GV-MVP/XS2W
GV-MVP/XSW
GV-MVP/XS2
GV-MVP/XS
GV-MC7/XS
GV-MC7/VS

其中 GV-MC7 系列就是整合 Windwos Media Center 的機種, 價格最低的就是 GV-MC7/VZ
這個電視盒, 實際售價日幣還不到一萬元, 而且內附 BDAV 燒錄軟體, 以及 DTCP-IP DLNA server 軟體, 讓您的 HTPC 直接變身為高級的 BD 錄影機. 非常超值!

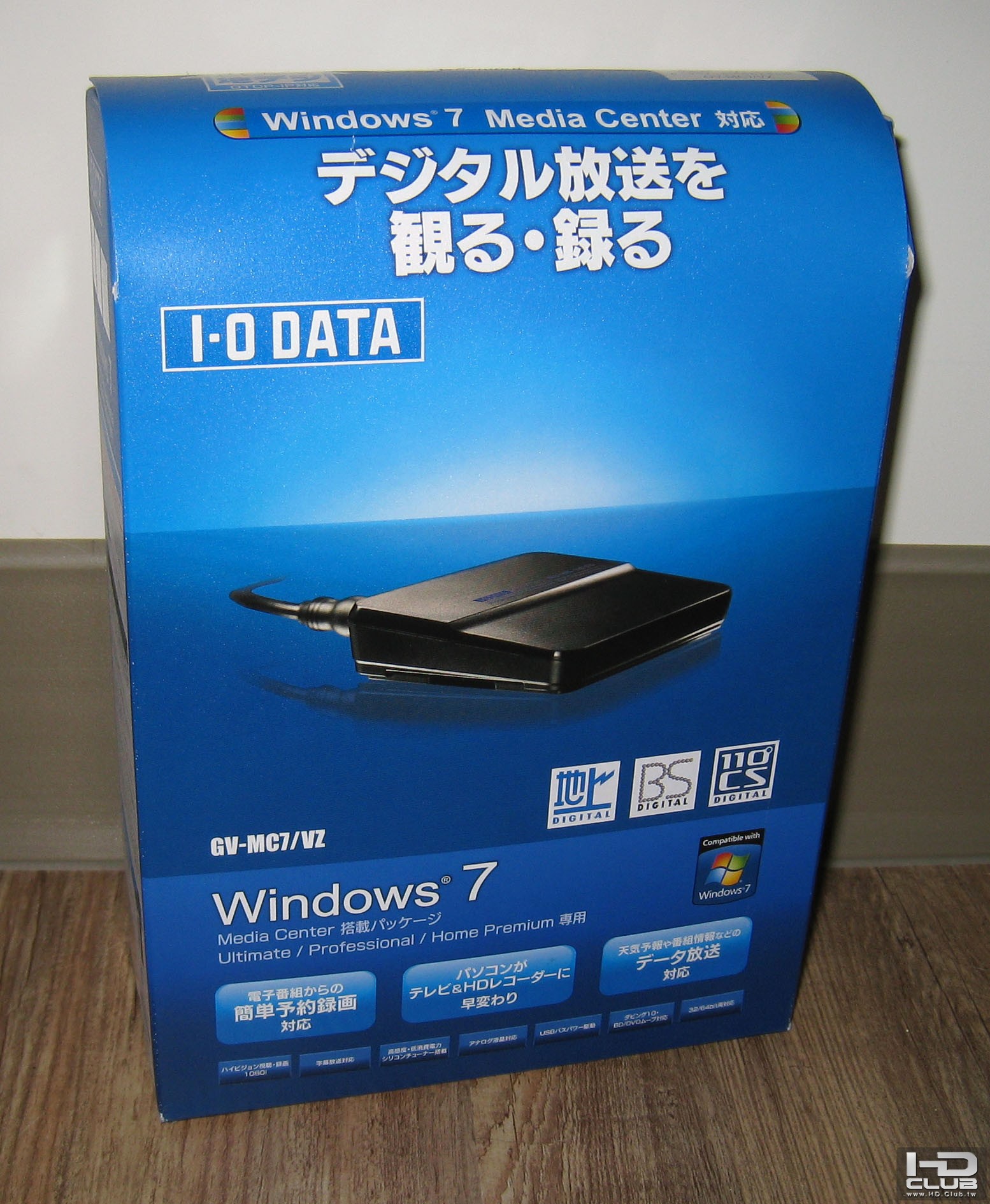

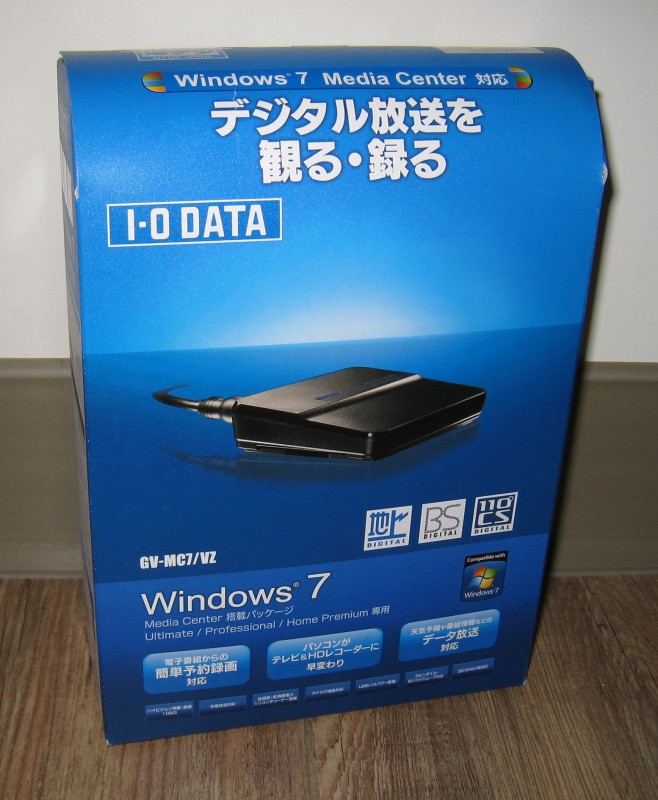

外箱

內部的東西意外的少...

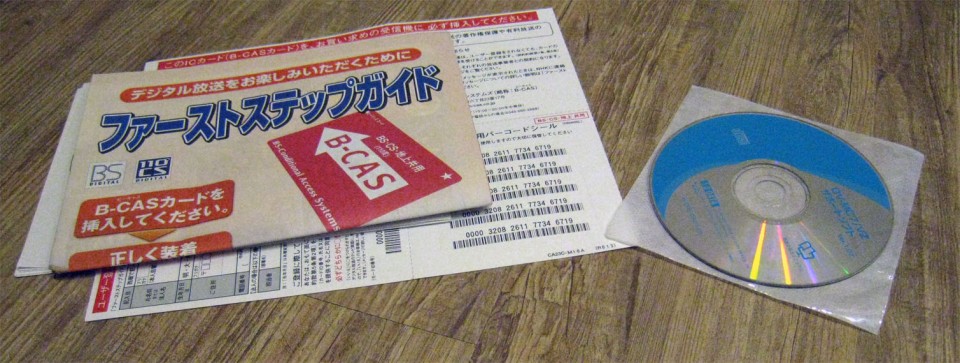

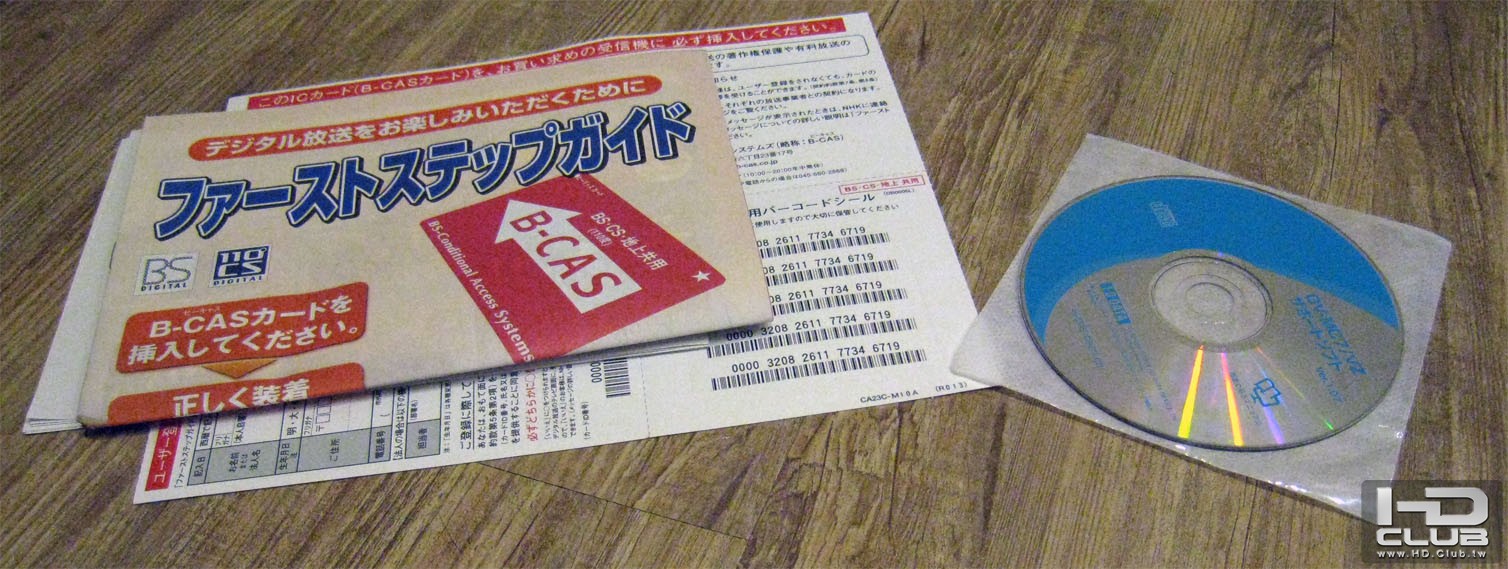

除了電視盒, 光碟片, B-CAS 卡, USB 線之外, 就只剩幾張使用說明書

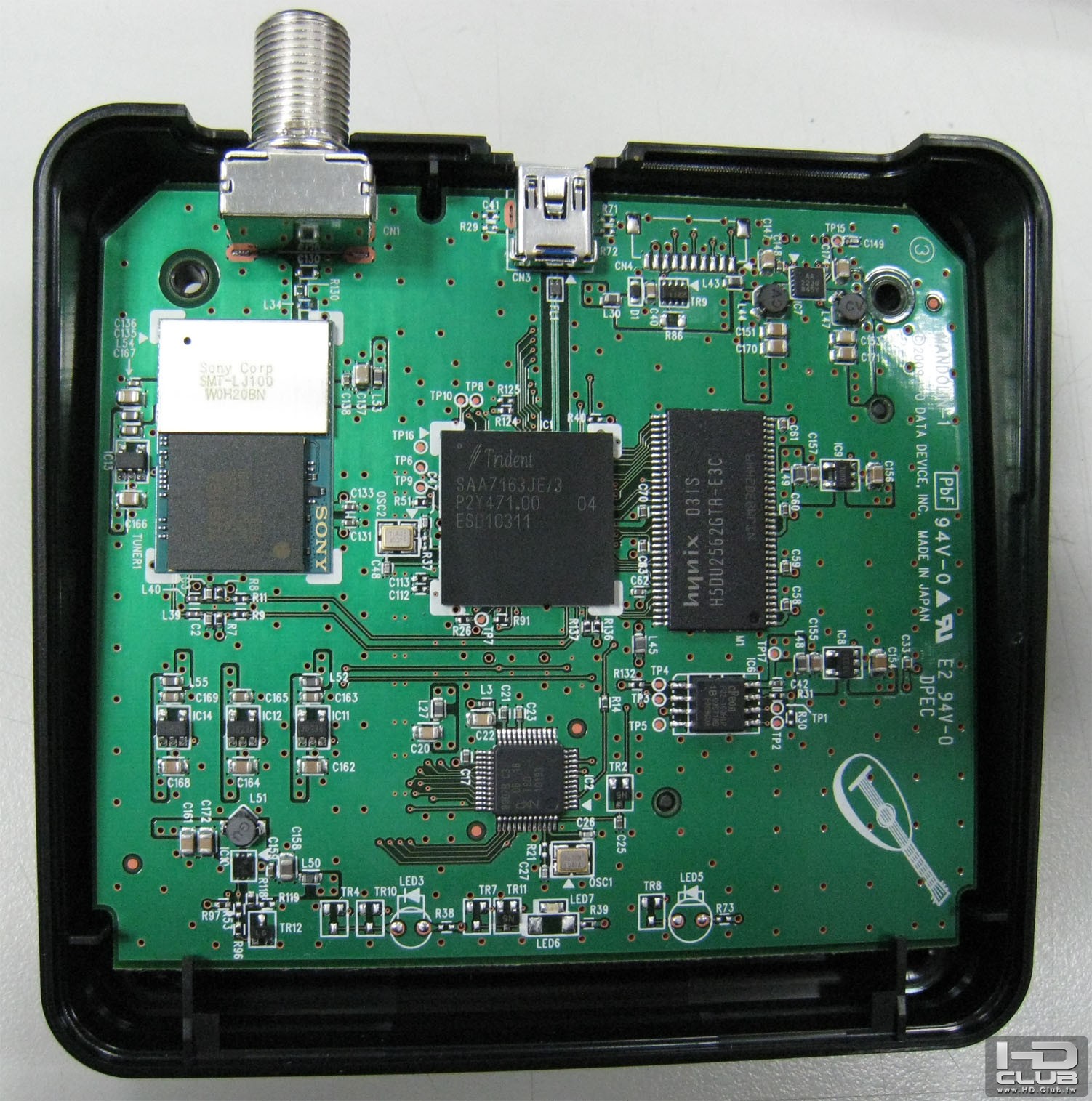

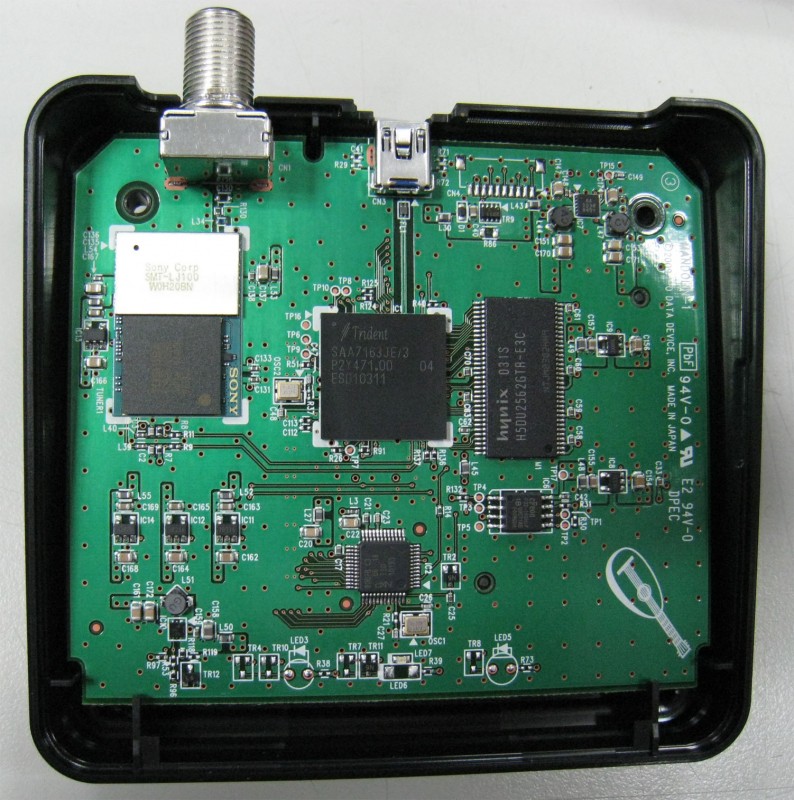

照慣例先拆開看看內部的晶片

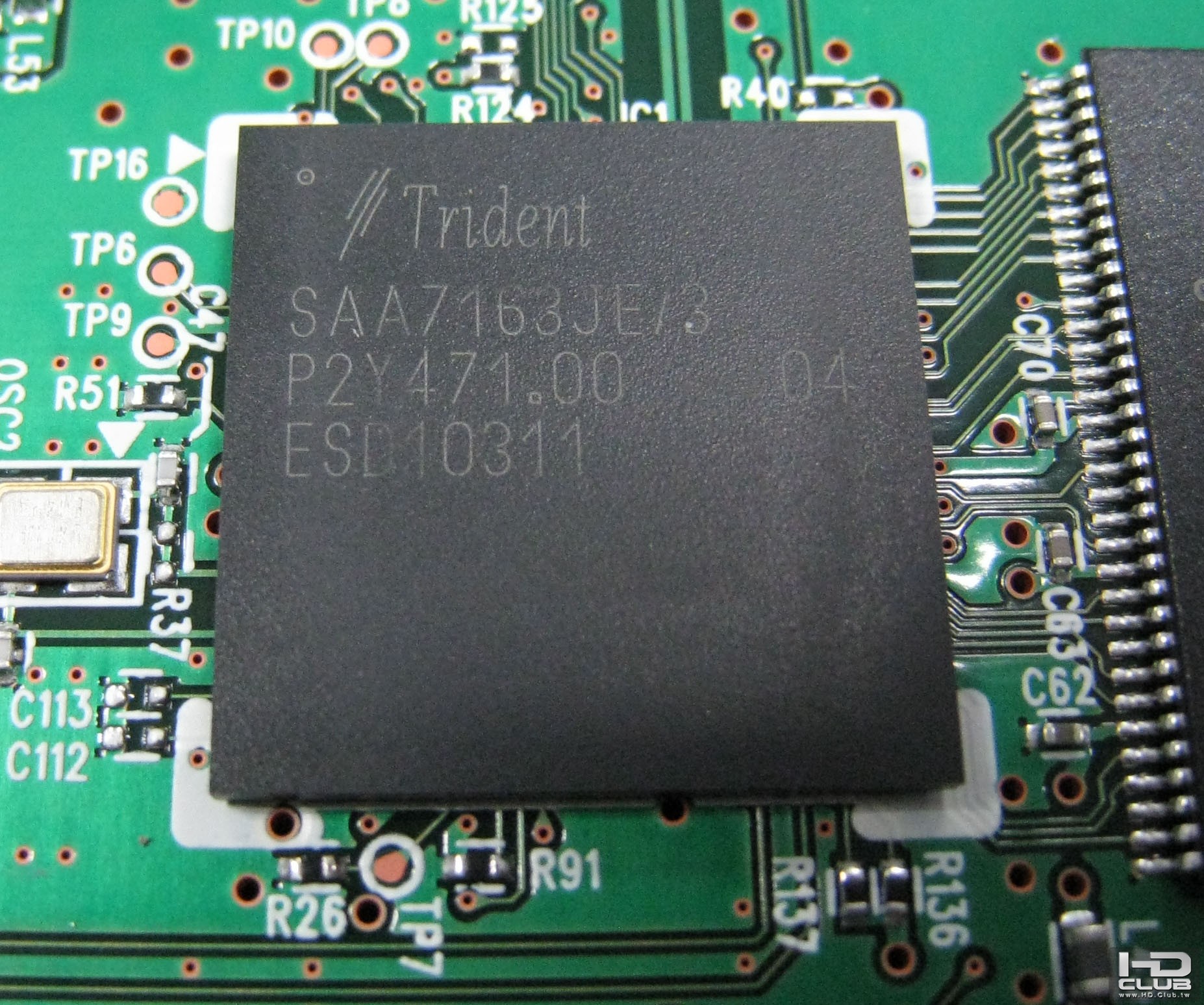

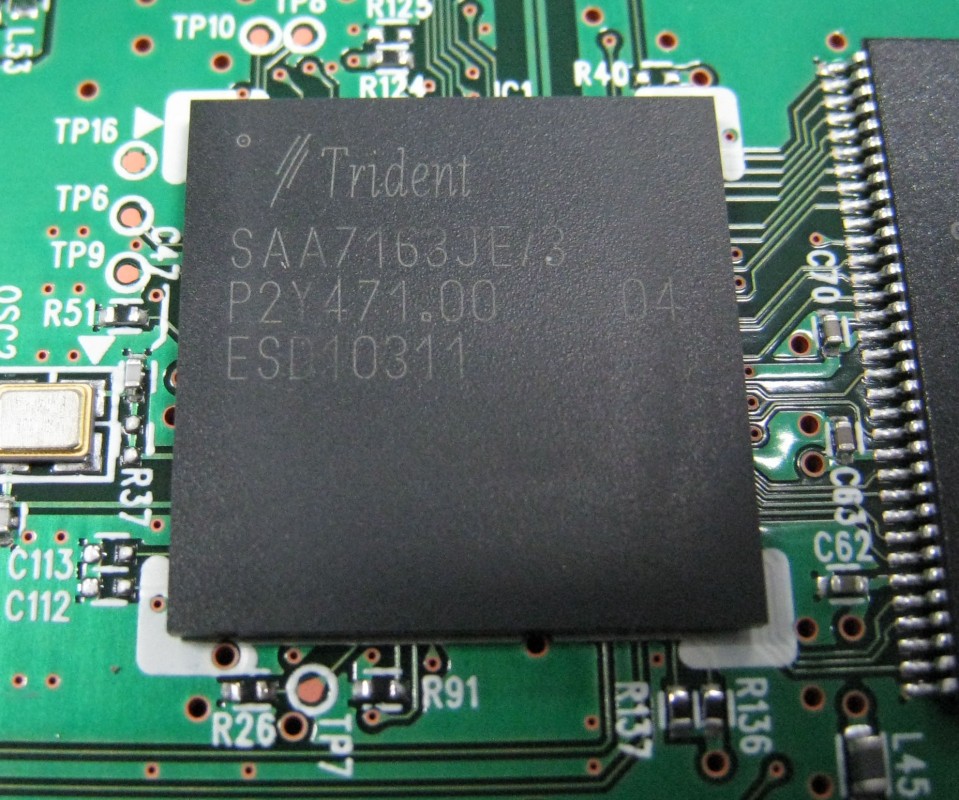

主要的解碼晶片為 Trident SAA7163

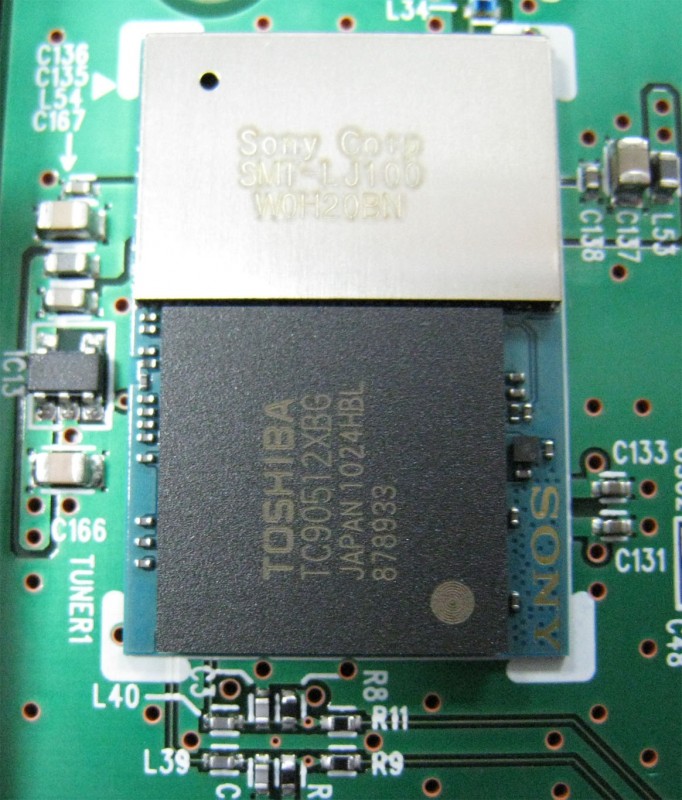

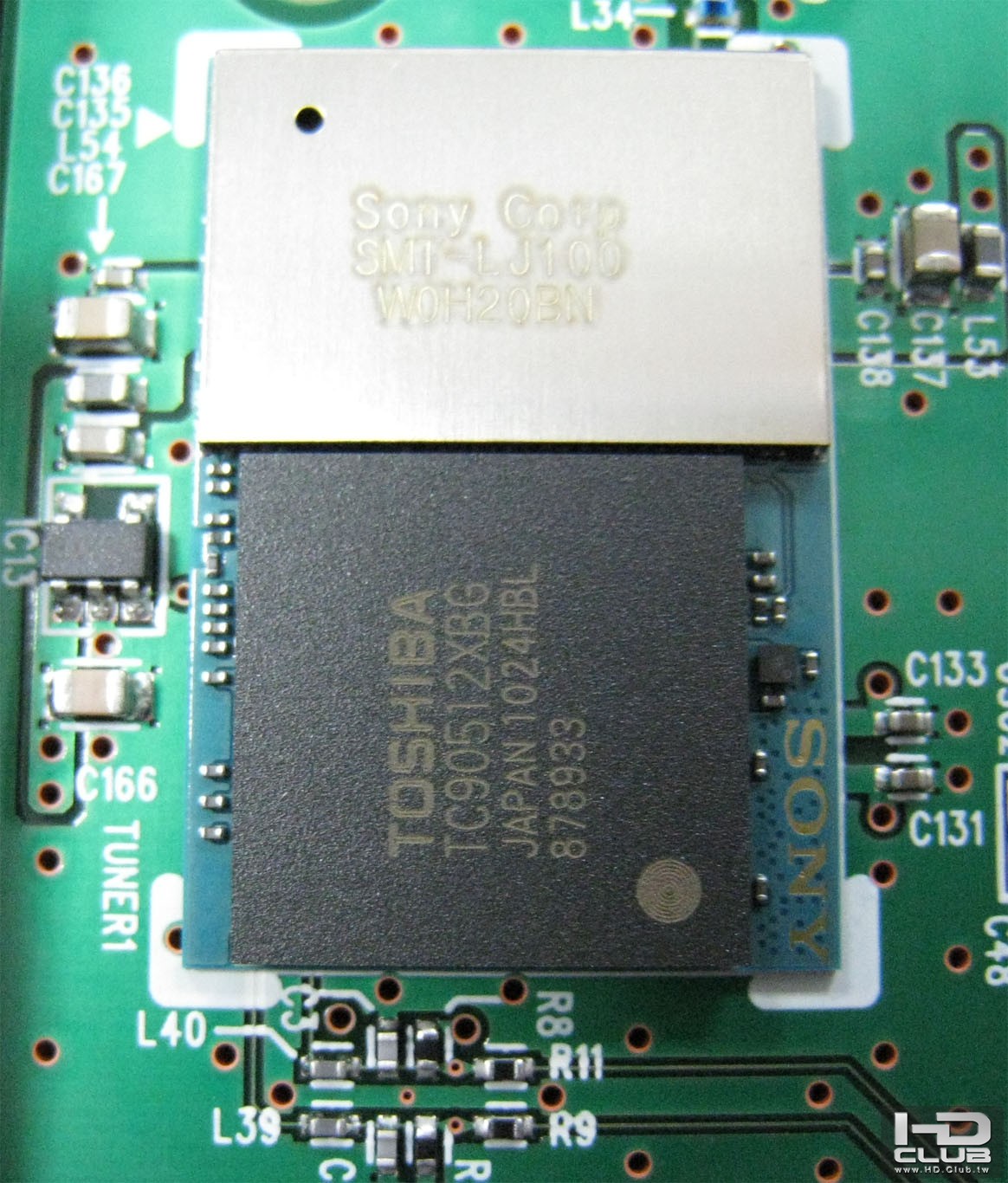

調諧器 tuner (地上波 & BS/CS) UHF 接收整合模組

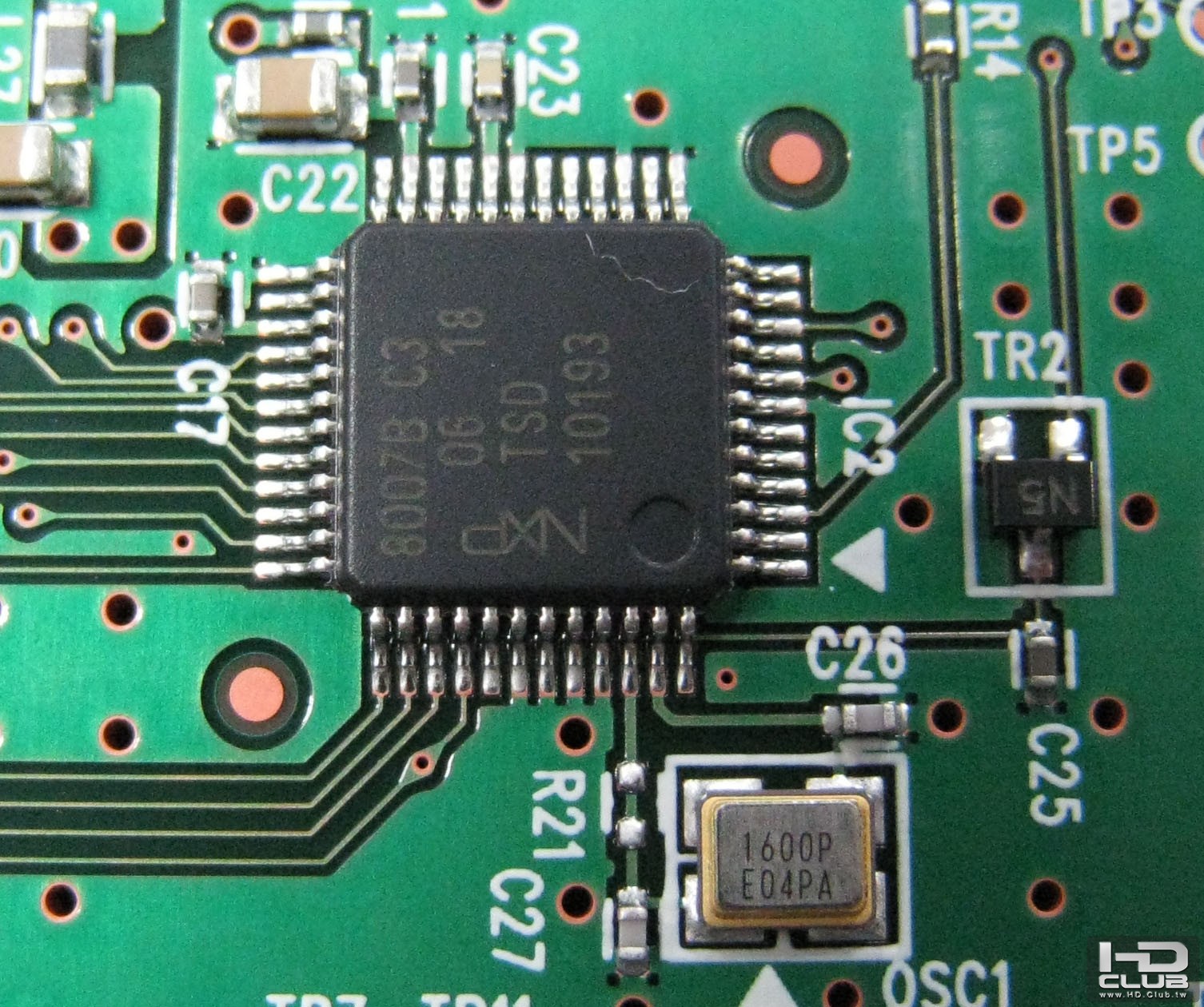

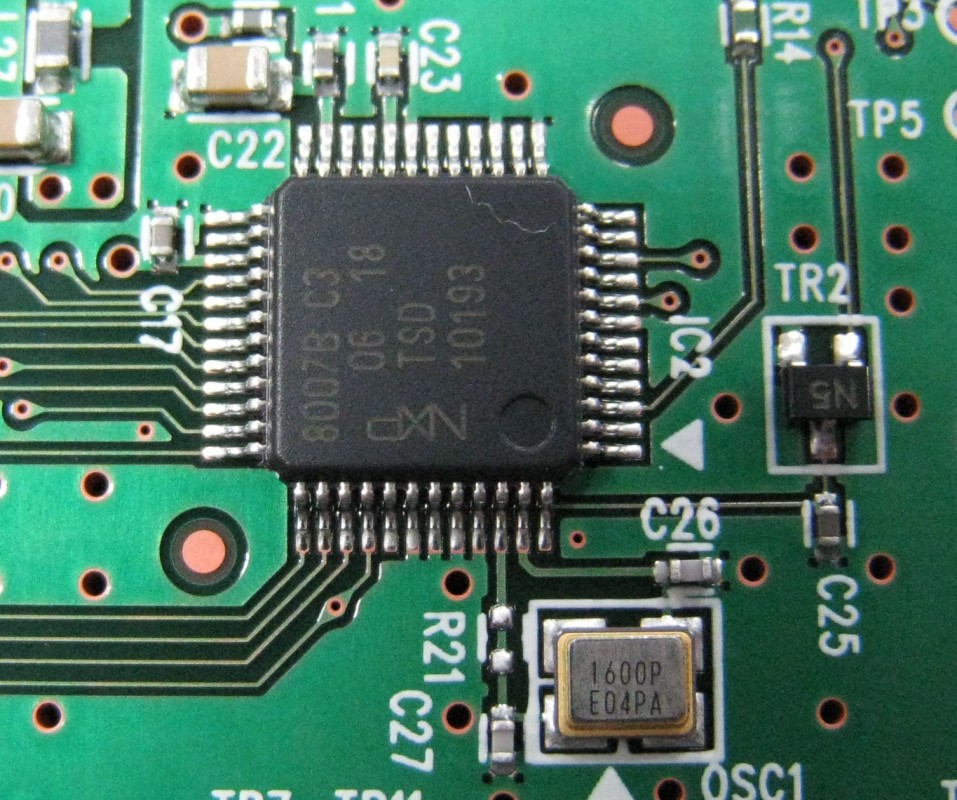

B-CAS 讀卡介面 IC

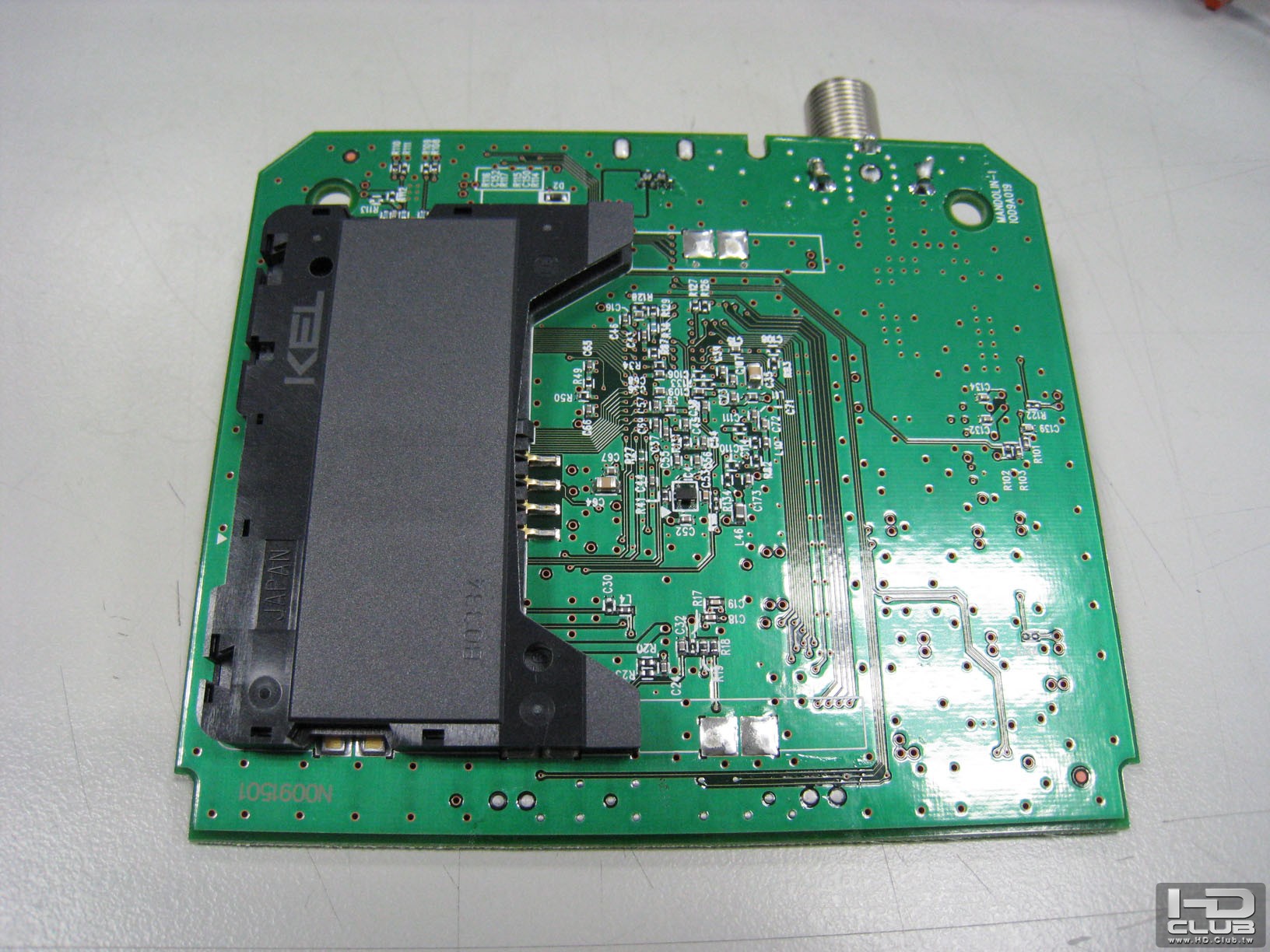

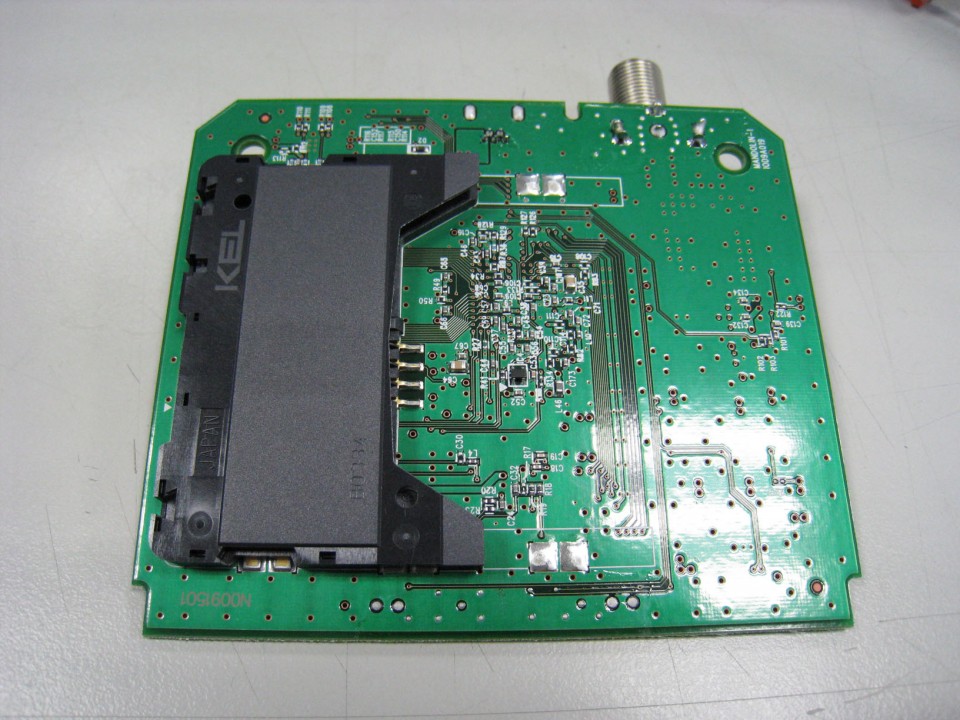

板子背面就是 B-CAS 卡的插槽而已

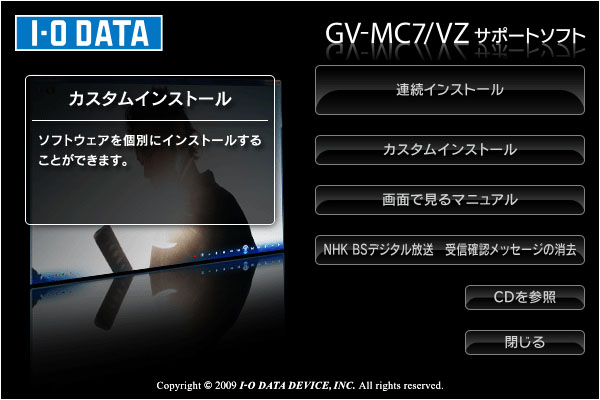

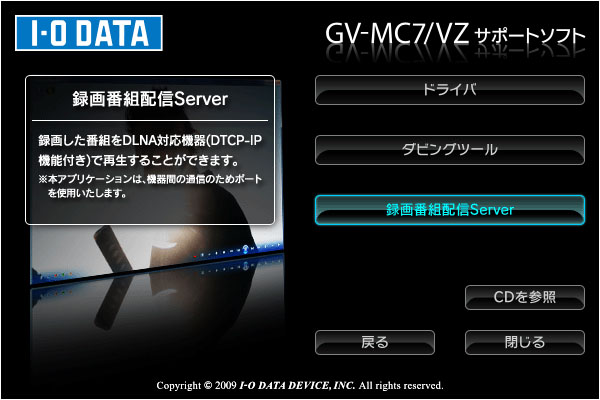

光碟片放入後 Autorun 的選單, 可選擇第一項全部安裝, 也可以選第二項安裝您需要安裝的部分.

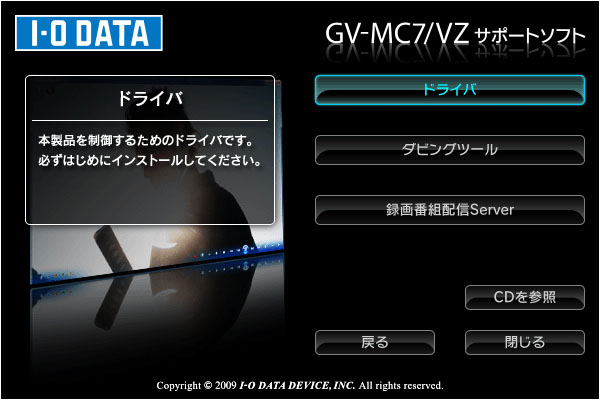

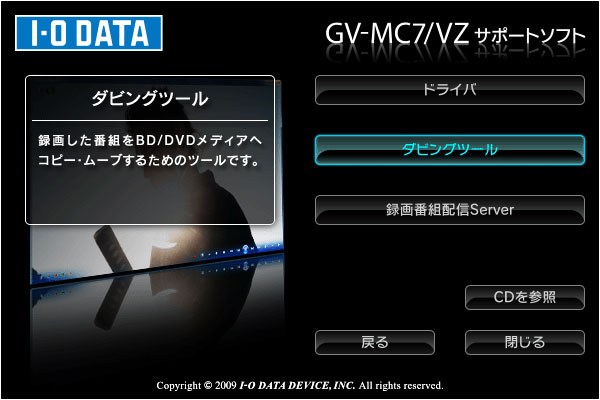

個別安裝的部分.
第一項是驅動程式的部分, 安裝時除了會將驅動程式掛上之外, 還會把電視盒的連結關聯至 Media Center 當中, 之後執行 Media Center 時, 就會順利偵測到這個電視盒.

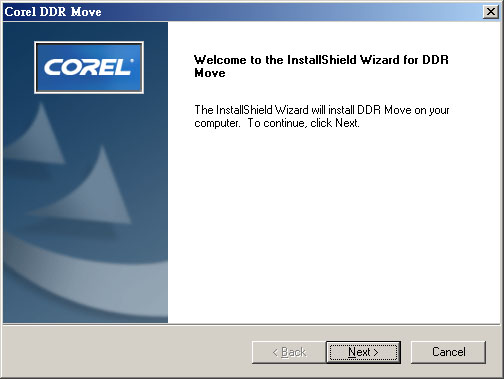

第二項是特殊的燒錄軟體 COREL DDR MOVE
它可以將 "有保護" 的電視節目, 燒錄成 "有保護" 的光碟片, 並且支援 ダビング10 (DUBBING 10) 功能
如果使用者有 BD-R 藍光燒錄機, 它就可以燒錄 "含有 AACS保護" 的標準格式 BDAV , 並且能在支援 BDAV 的播放機 (如: PS3) 播放觀賞.
如果使用者是 DVD-RW 燒錄機, 就需要使用 "符合 CPRM" 的 DVD-R/RW/RAM 燒錄片, 才能將節目燒錄成有保護的 DVD 碟片.

第三項是 DLNA server 軟體, 與一般 DLNA 軟體 (如: PS3 Media Server; Nero Media Home; Cyberlink Media Server) 不同的是....  這個軟體支援 DTCP-IP !!
所以錄製下來的 BS 節目, 可以透過這個 DLNA 軟體, 讓家中網路上的 DTCP-IP 播放裝置 (如: PS3) , 都可以 遠端欣賞錄製下來的節目.

在此偷偷小聲的說一下...  這個 server 軟體沒有鎖硬體喔... 您當然也可以拿它用在台灣的數位電視, 台灣 USB 數位電視棒 超便宜, 幾乎全數支援 Media Center, 真的是非常好用!
噓~~~~  不要太張揚喔...

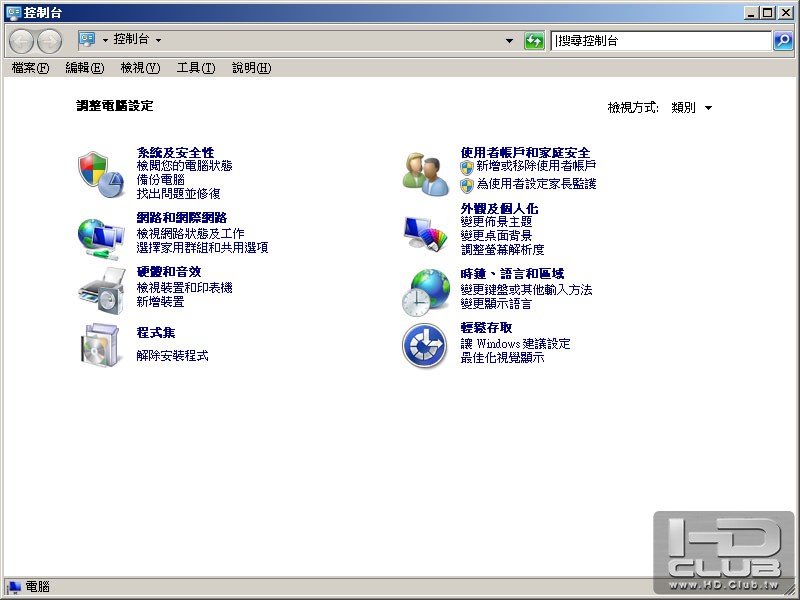

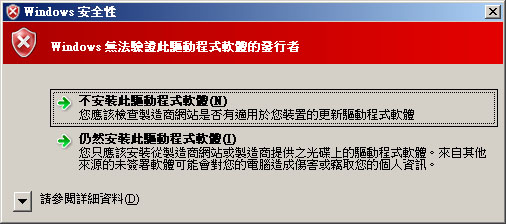

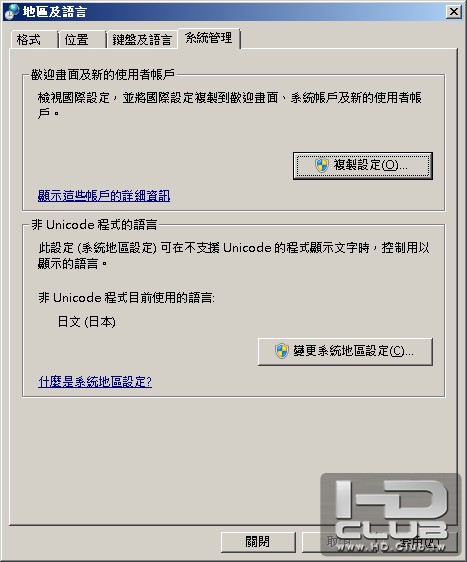

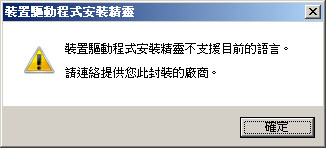

在開始安裝之前, 請先將控制台裡面的語言改為日文, 才可以順利安裝, 否則會出現以下的錯誤警示.

即使忽略警示, 自己手動安裝驅動程式, 也會因為驅動程式未經過數位簽暑, 而無法使用.

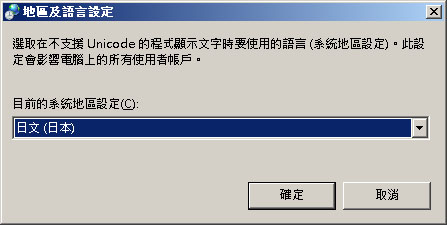

如果您並不使用 "錄影" 功能, 單純收看 BS 衛星節目, 只需要更換 Unicode 語言即可安裝.

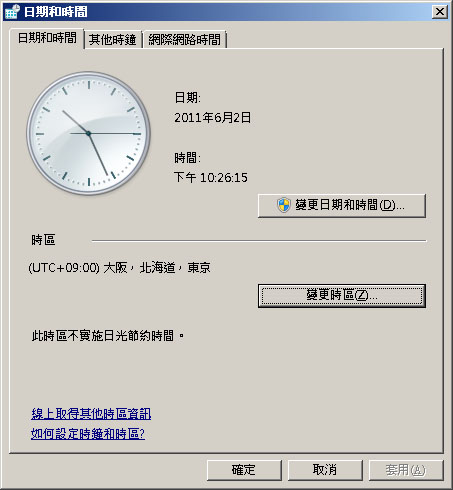

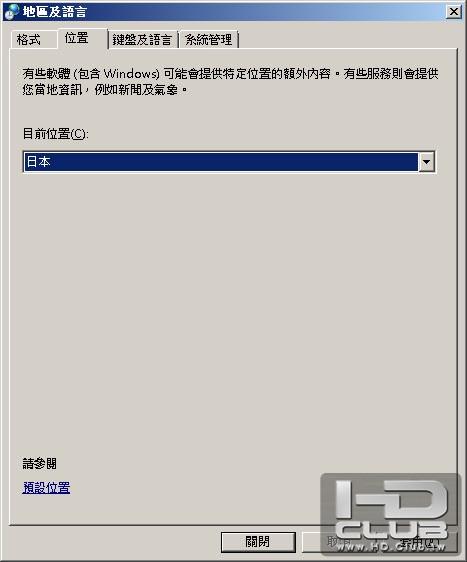

這邊一併更換地區, 時區, 語言 是因為 BS 電波雖然內含時間碼, 但是 PC 收視端並不採用此時間同步.
如果不更改時區, 會導致錄影時間不正確, 而無法順利錄影節目.

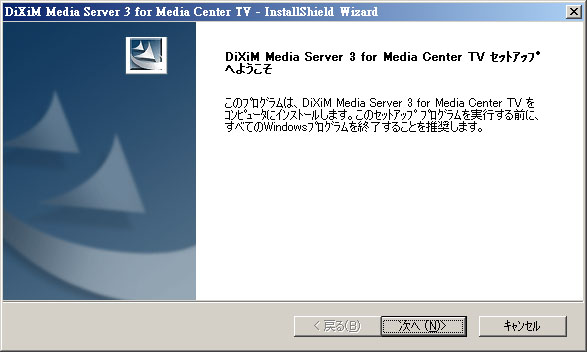

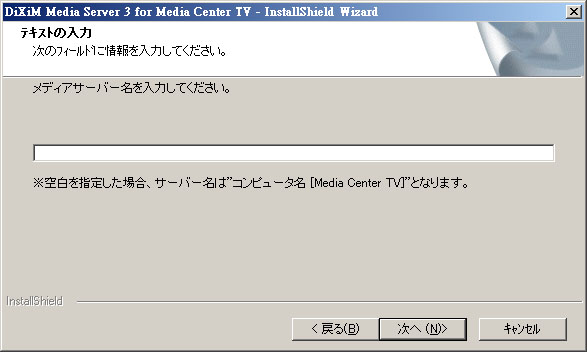

安裝 DTCP-IP DLNA server 軟體途中, 會詢問 Server 的名稱

如果留白就會以預設值代入, 在此我以 IO-DATA 名稱命名之.


以上不論是 光碟燒錄軟體, 還是 DLNA server 軟體, 全都是附掛在 Windows Media Center 之下.
所以, 要啟動或是設定, 也是從 Media Center 才能進入設定或是執行.


COREL DDR MOVE 燒錄備份節目

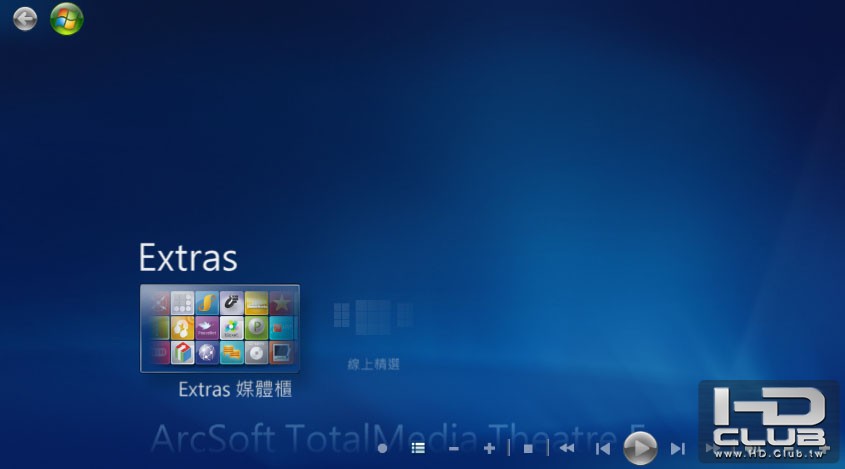

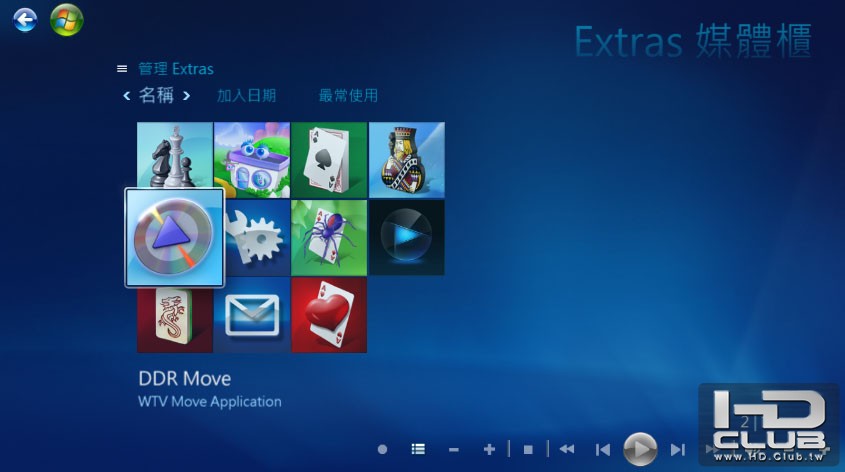

執行 Media Center 後, 在 Extras 可以找到它

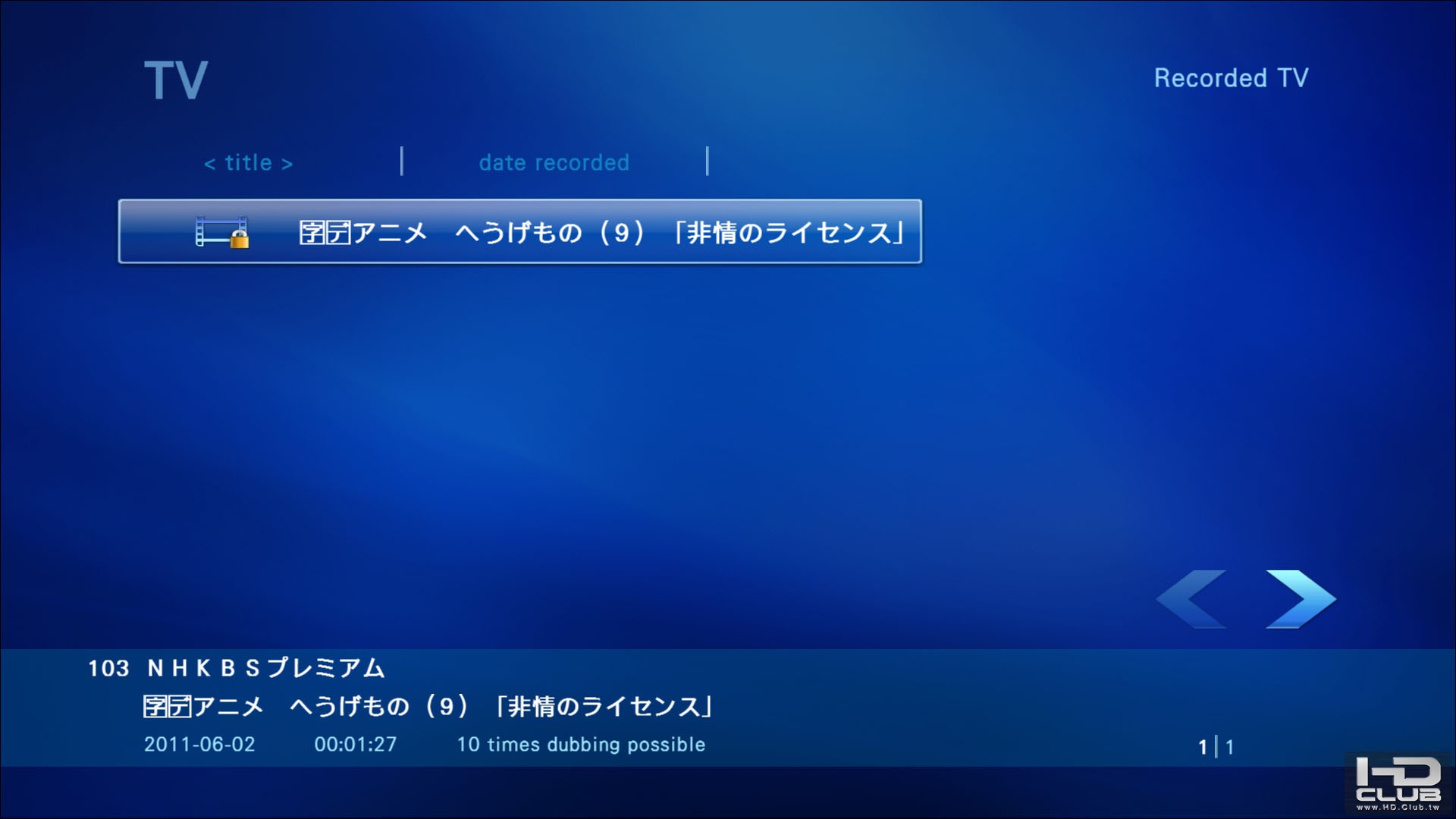

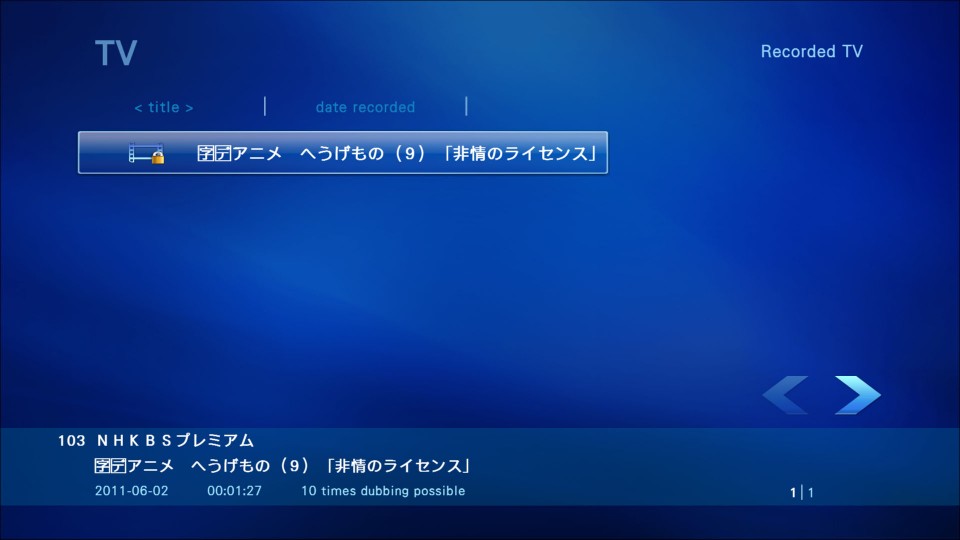

點選後, 程式會自動把錄下的節目列出

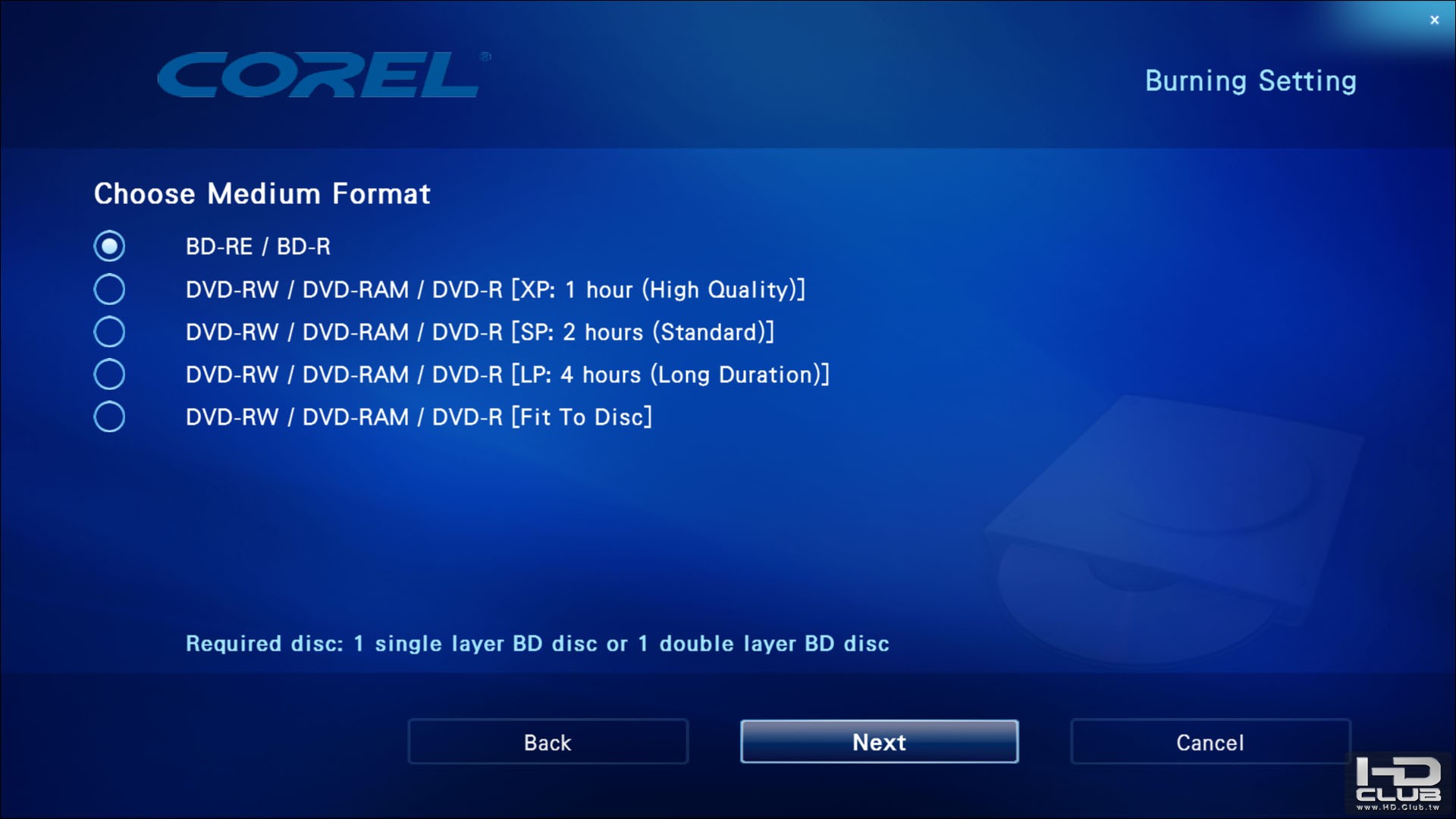

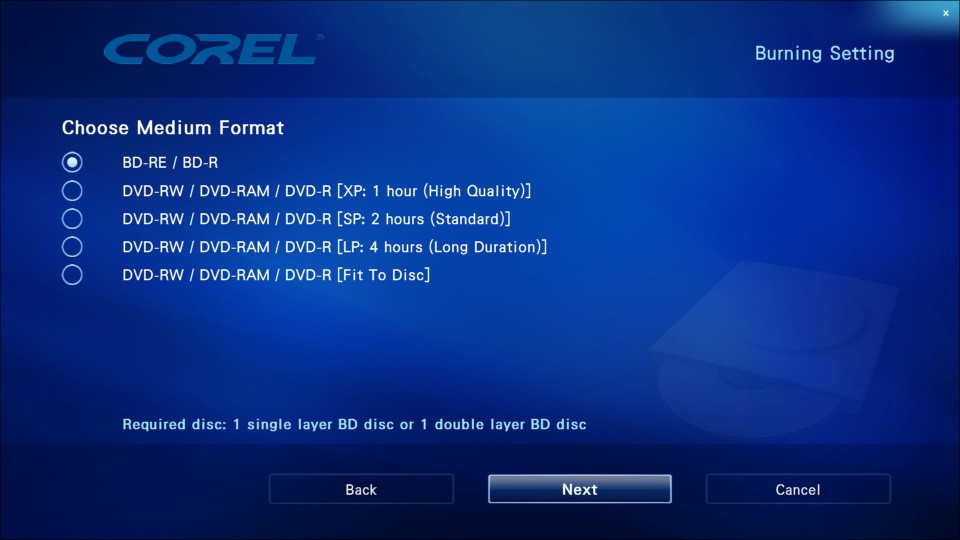

點選後會詢問使用者要燒錄的格式

經過漫長的等待就可以備份出節目囉!

目前測試燒錄 BD-RE 碟片, 錄製出的 AACS MKB 為 V16, 理論上是採用 BD燒錄機的 P-MKB 版本來燒錄.
燒出來的 BDAV 能在 PS3 播放, 也能順利被 SlySoft AnyDVD HD 解掉.
使用起來與一般日規 BD 藍光錄影機無異.


超強 DLNA server 附加功能

測試以 PS3 來當作播放裝置. 由於市面上的 DLNA 播放裝置絕大部分都不支援 DTCP-IP 保護功能, 所以能夠支援此功能的 PS3 主機, 當然就是最佳的播放平台了!

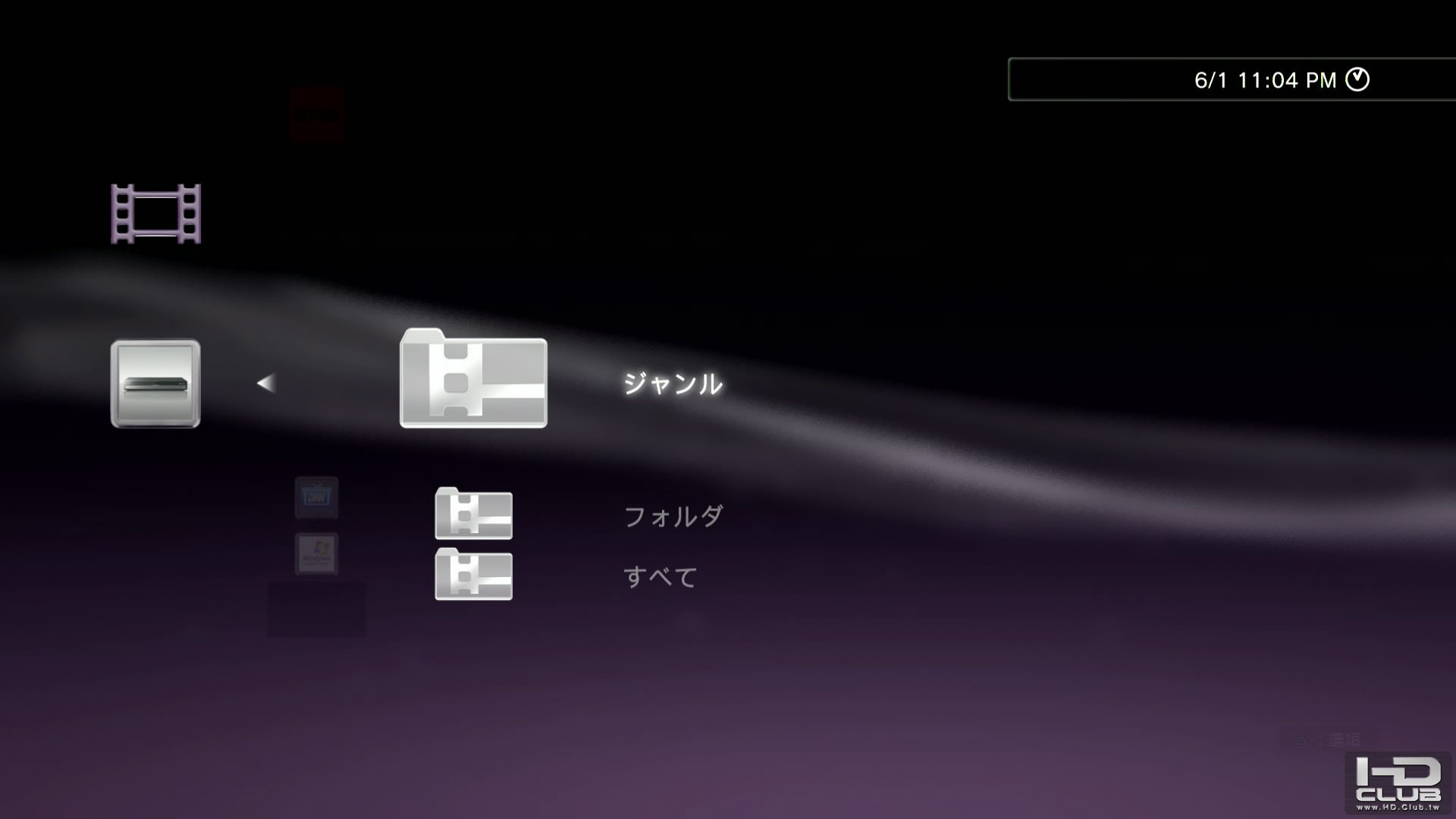

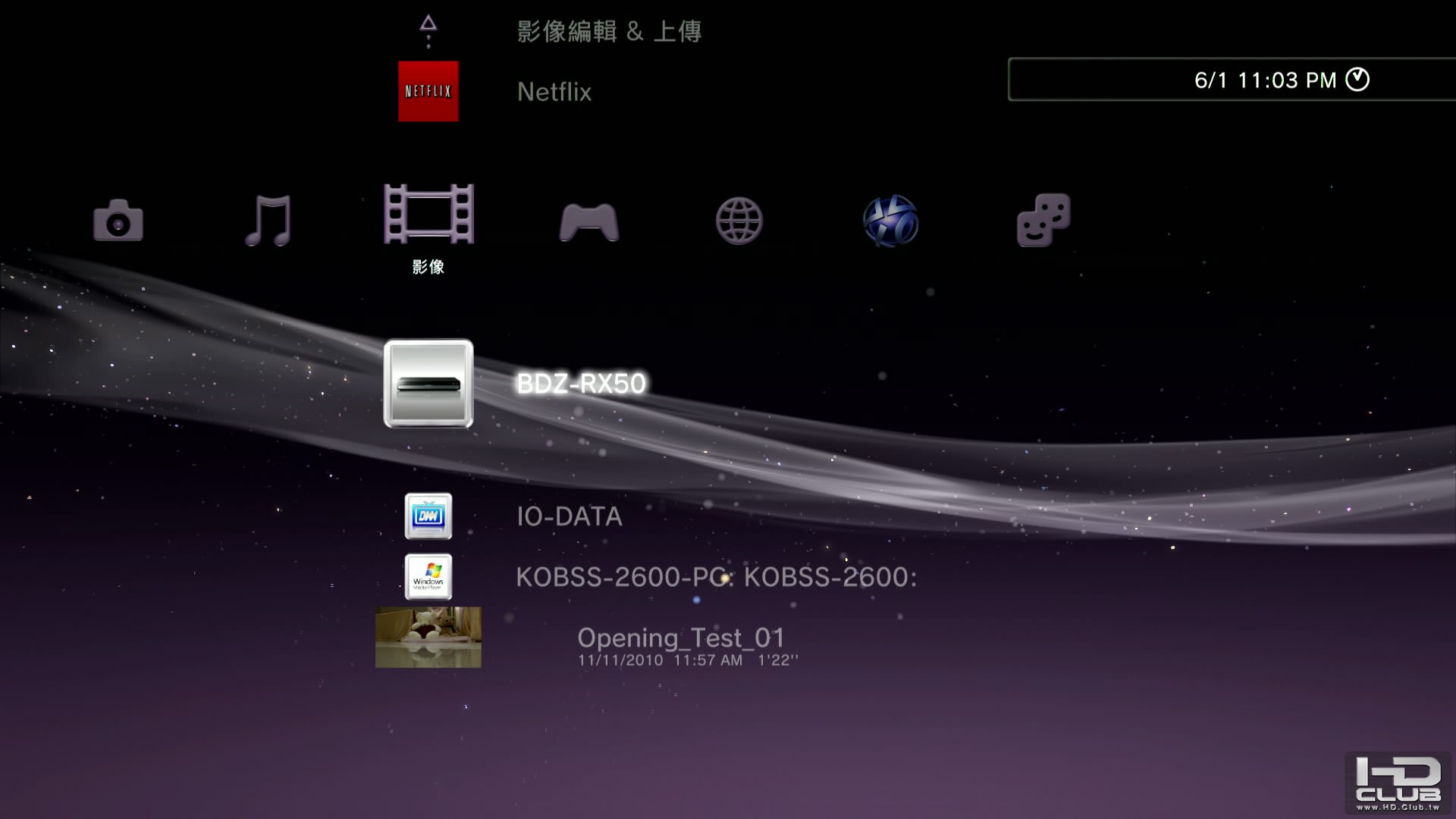

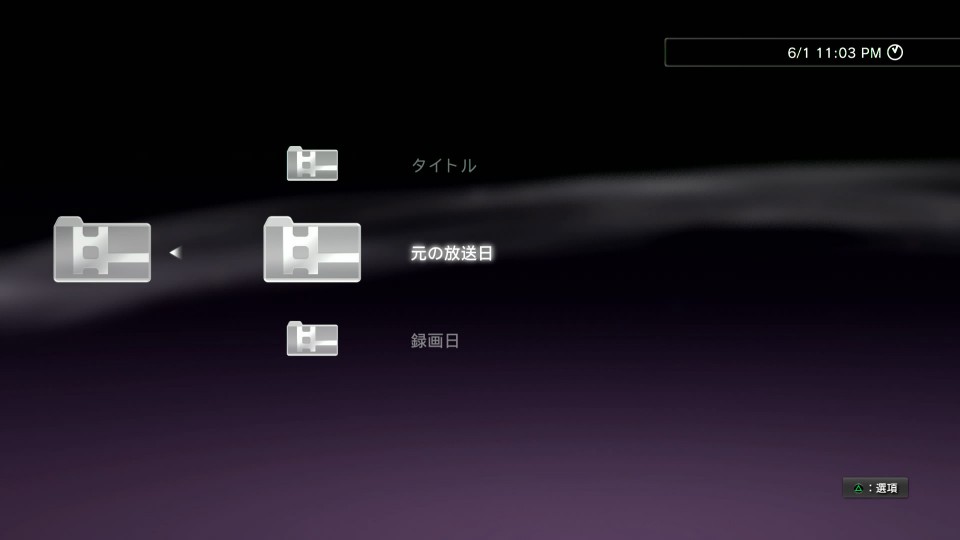

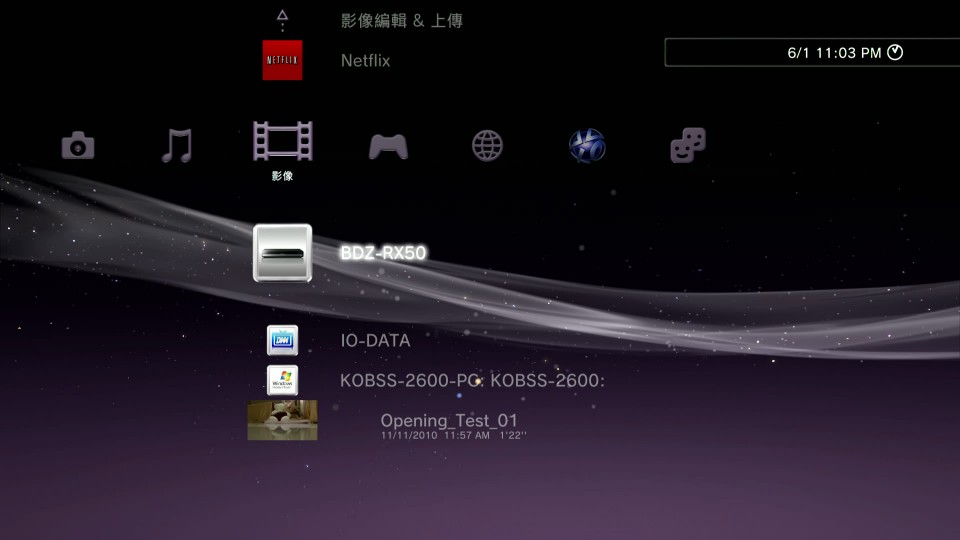

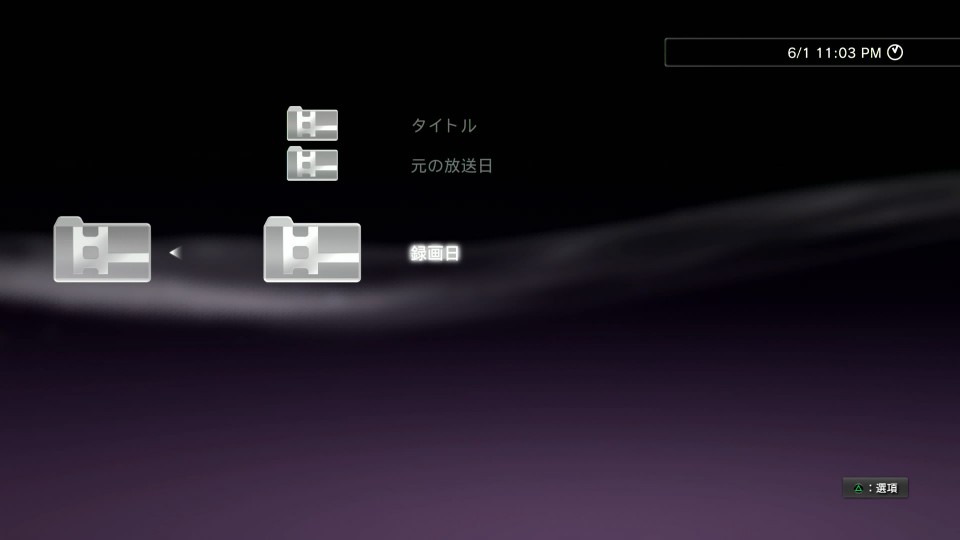

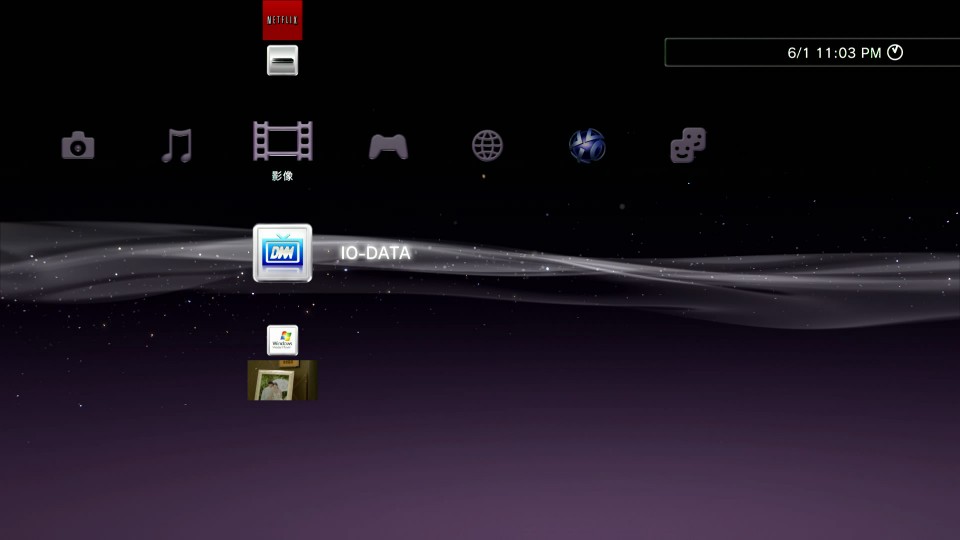

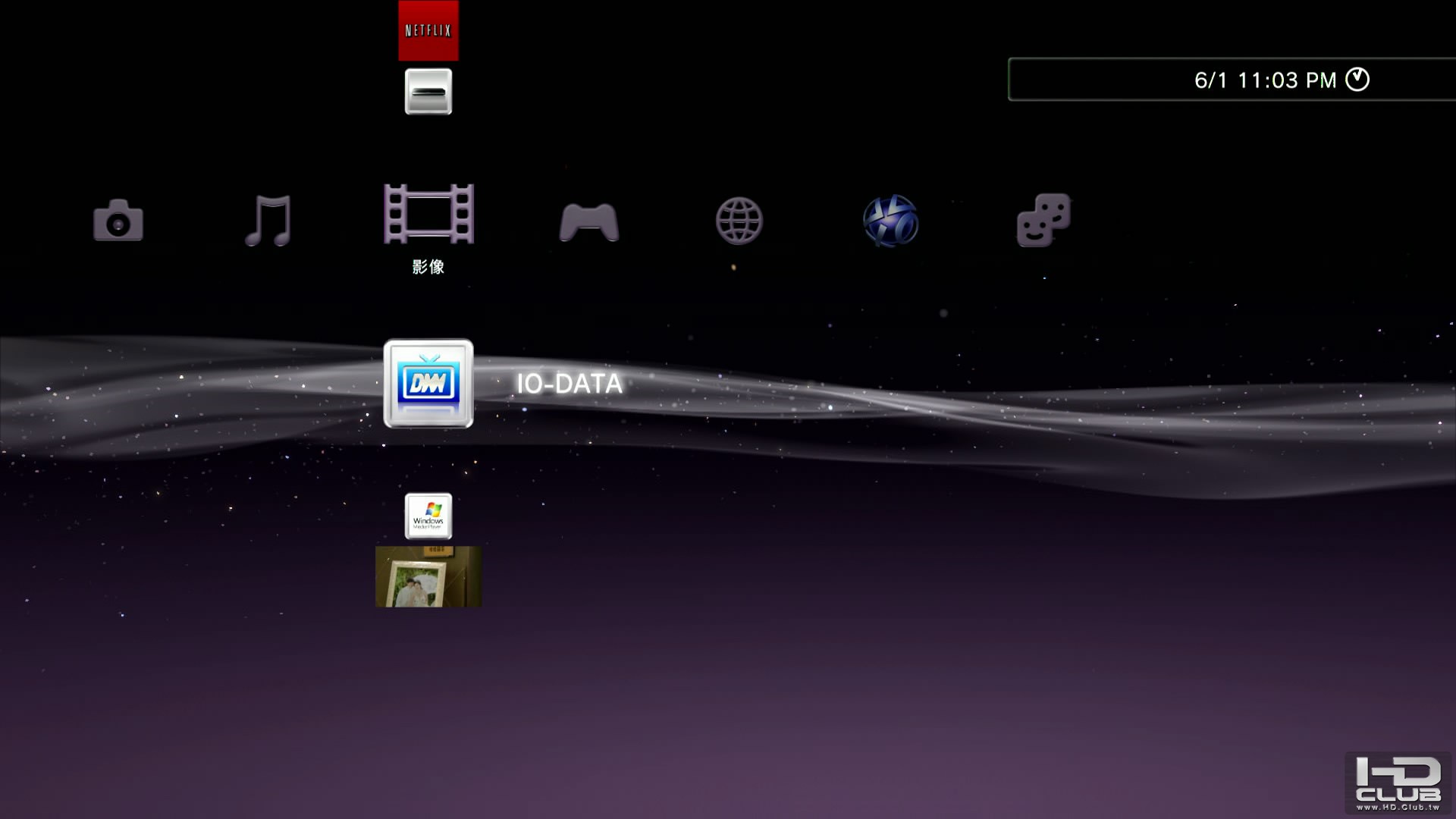

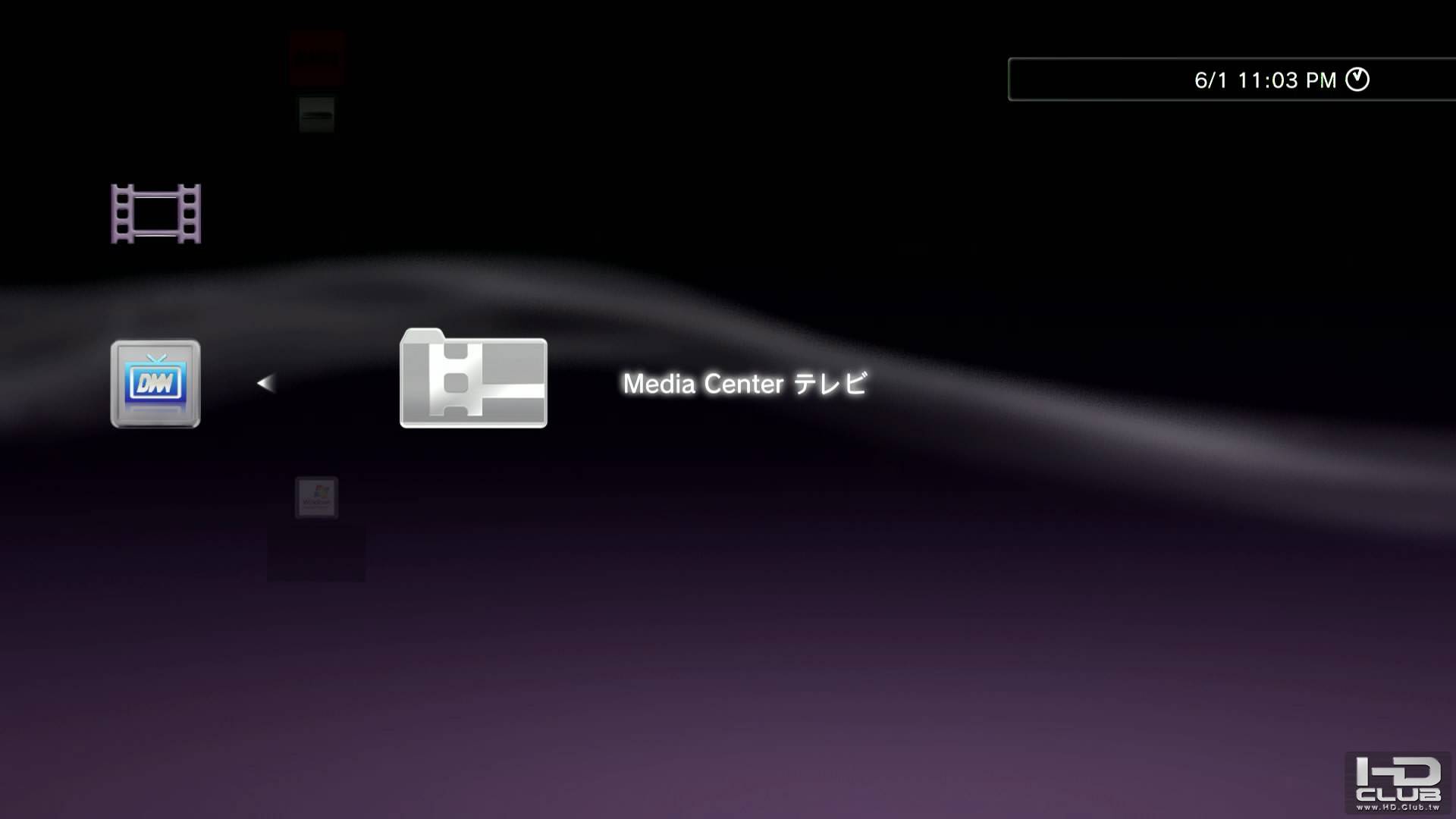

在 XMB 之下可以看到多出了一個媒體伺服器

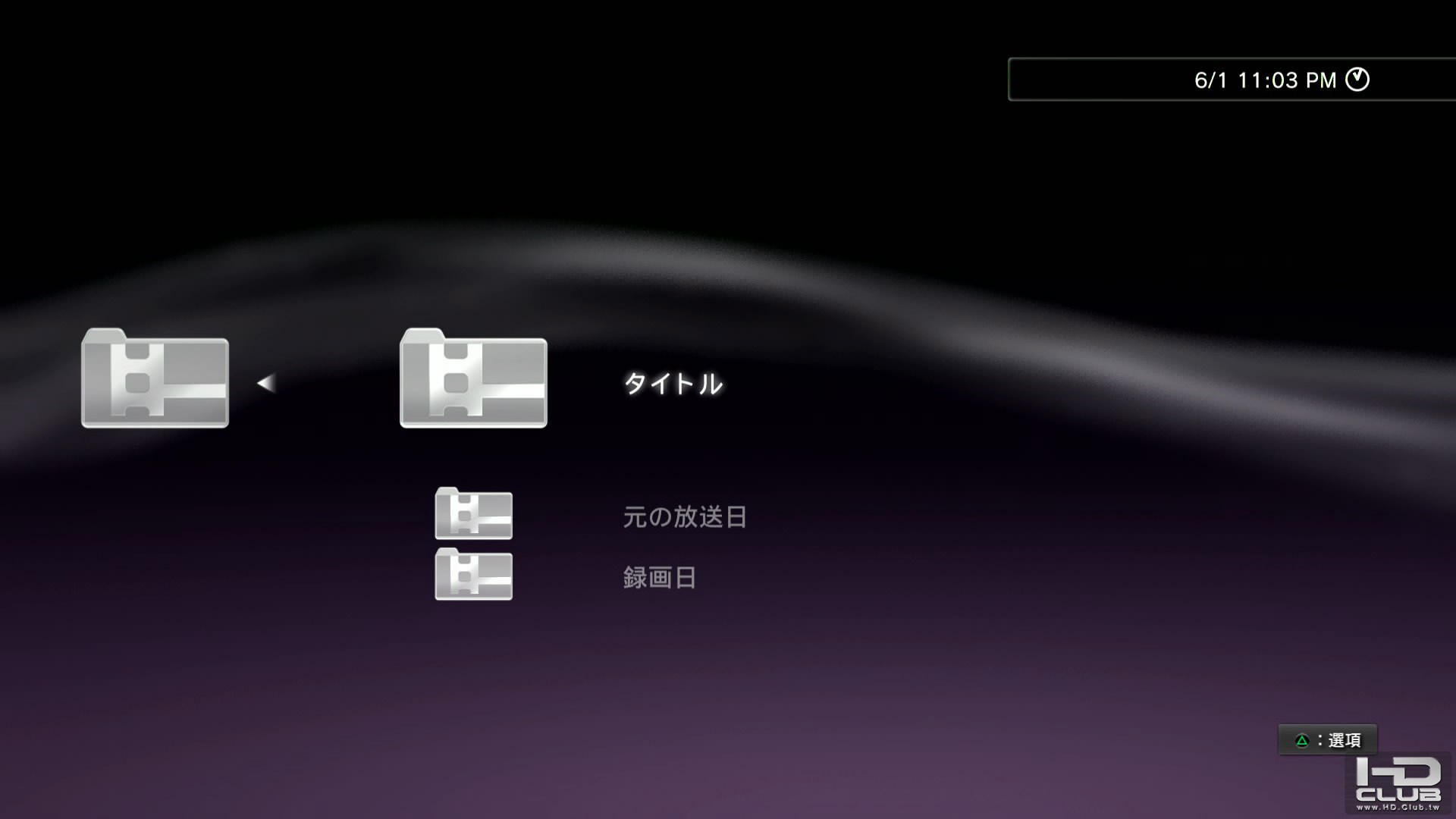

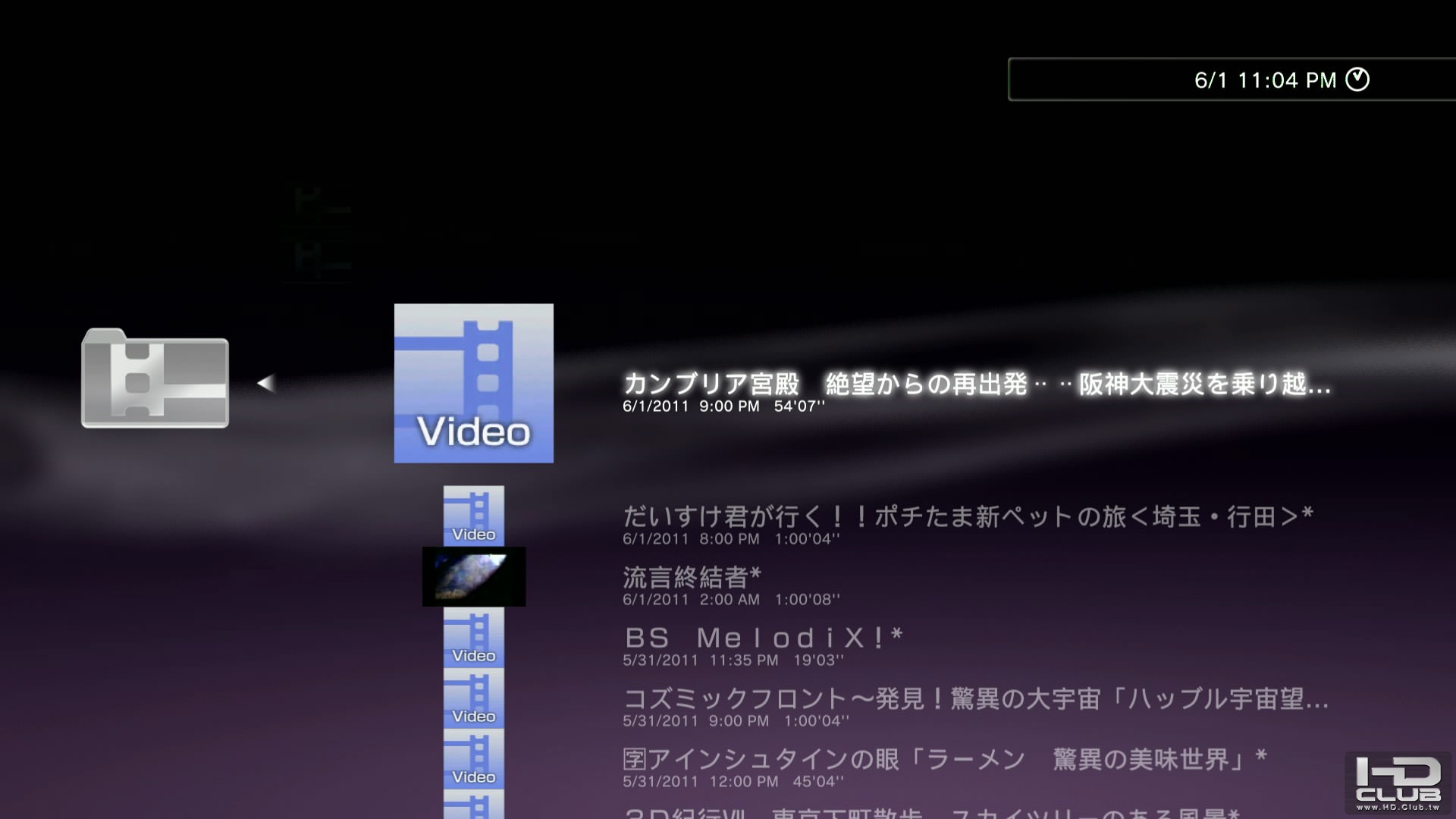

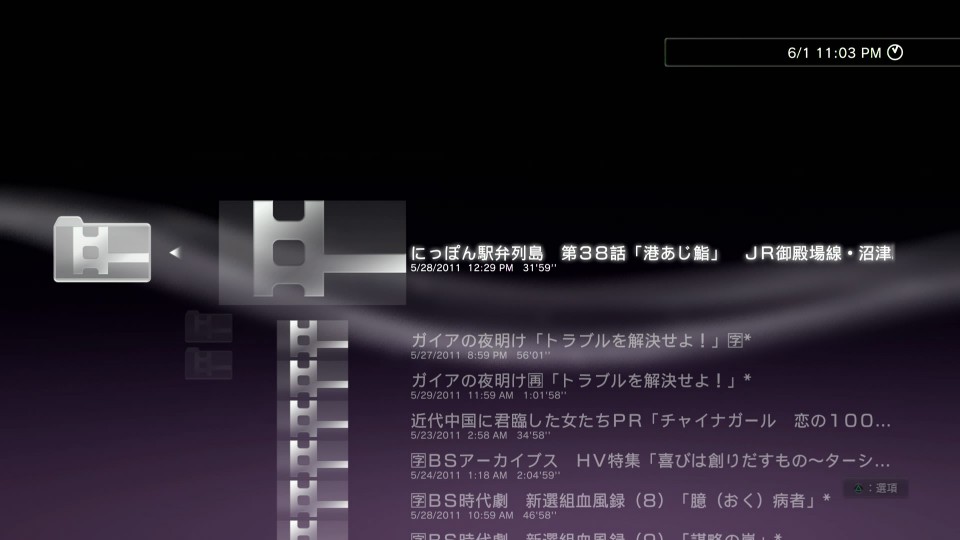

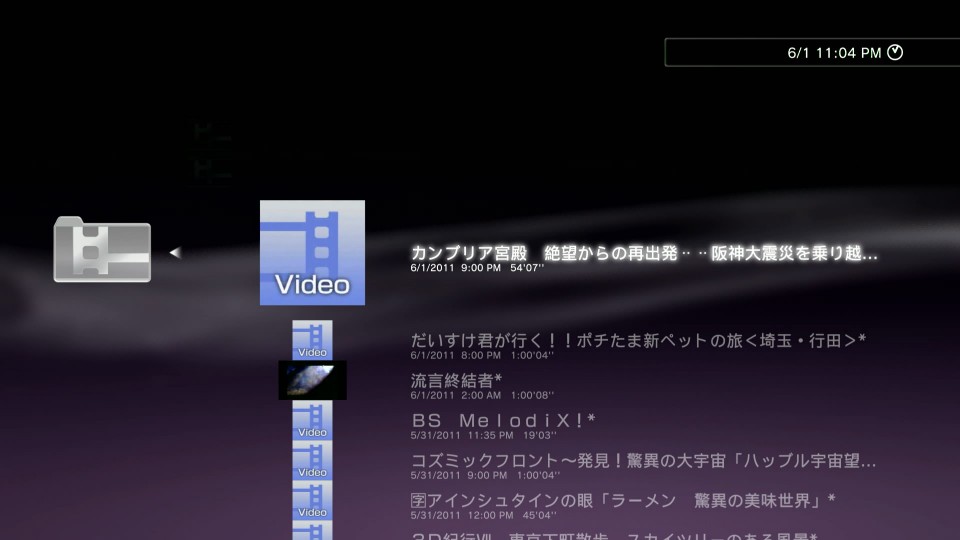

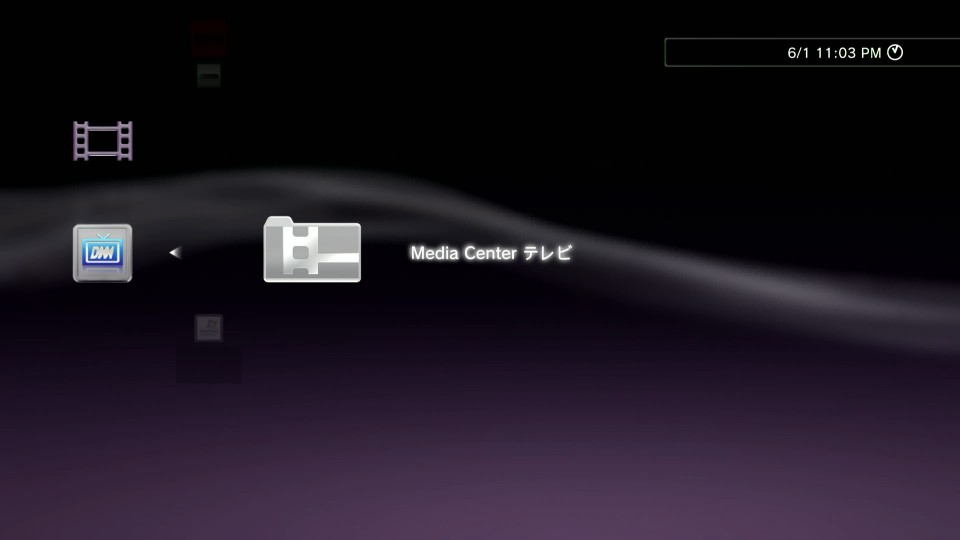

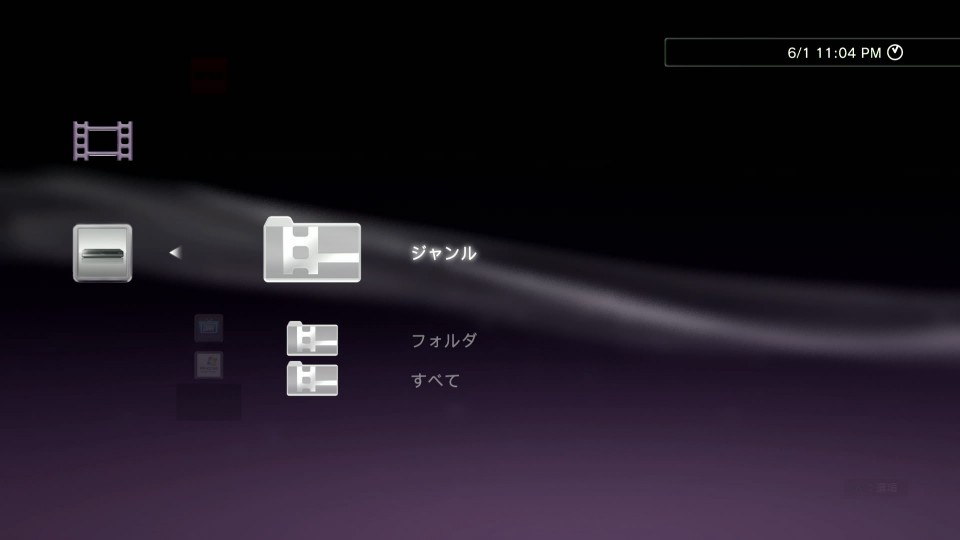

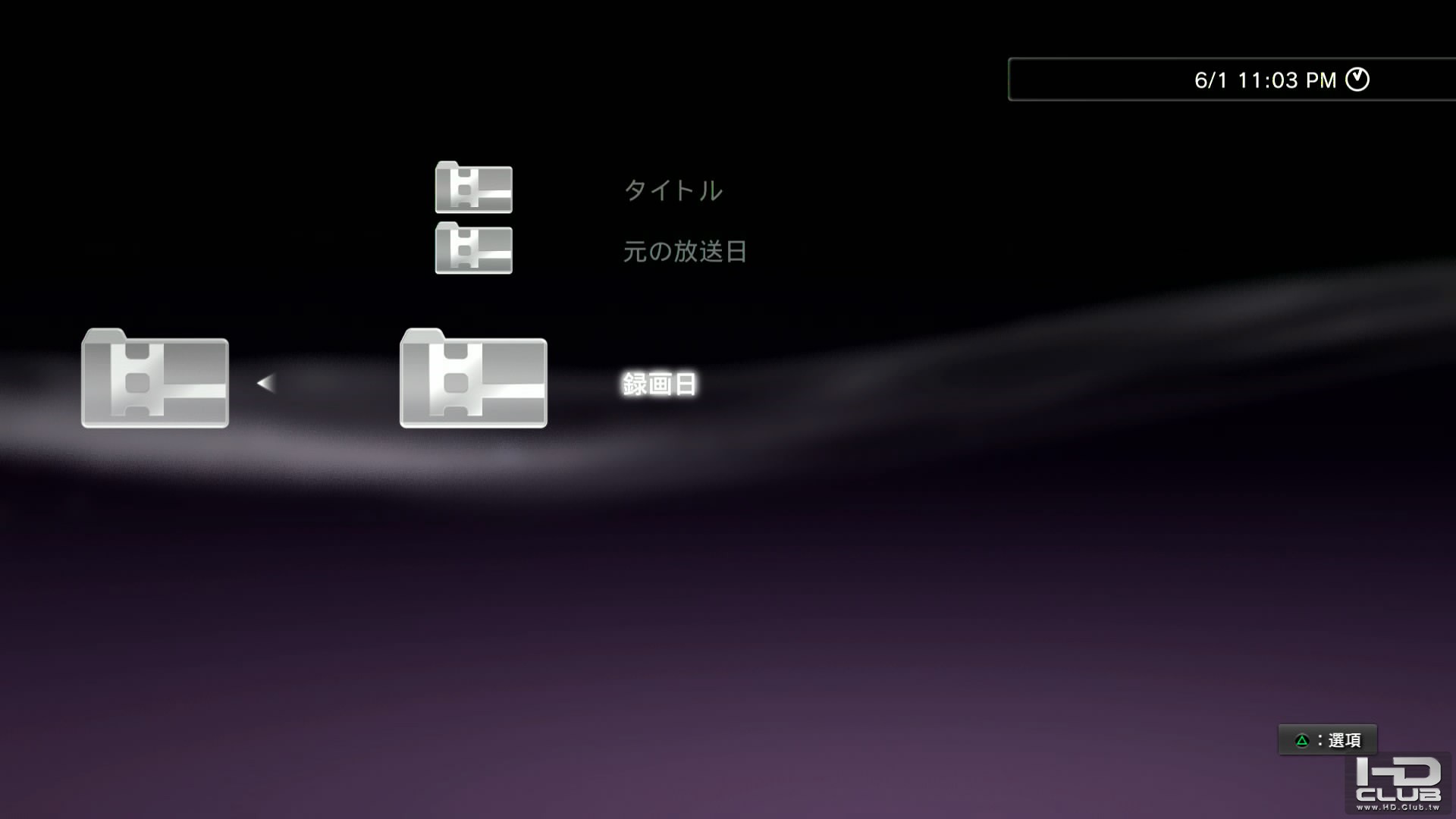

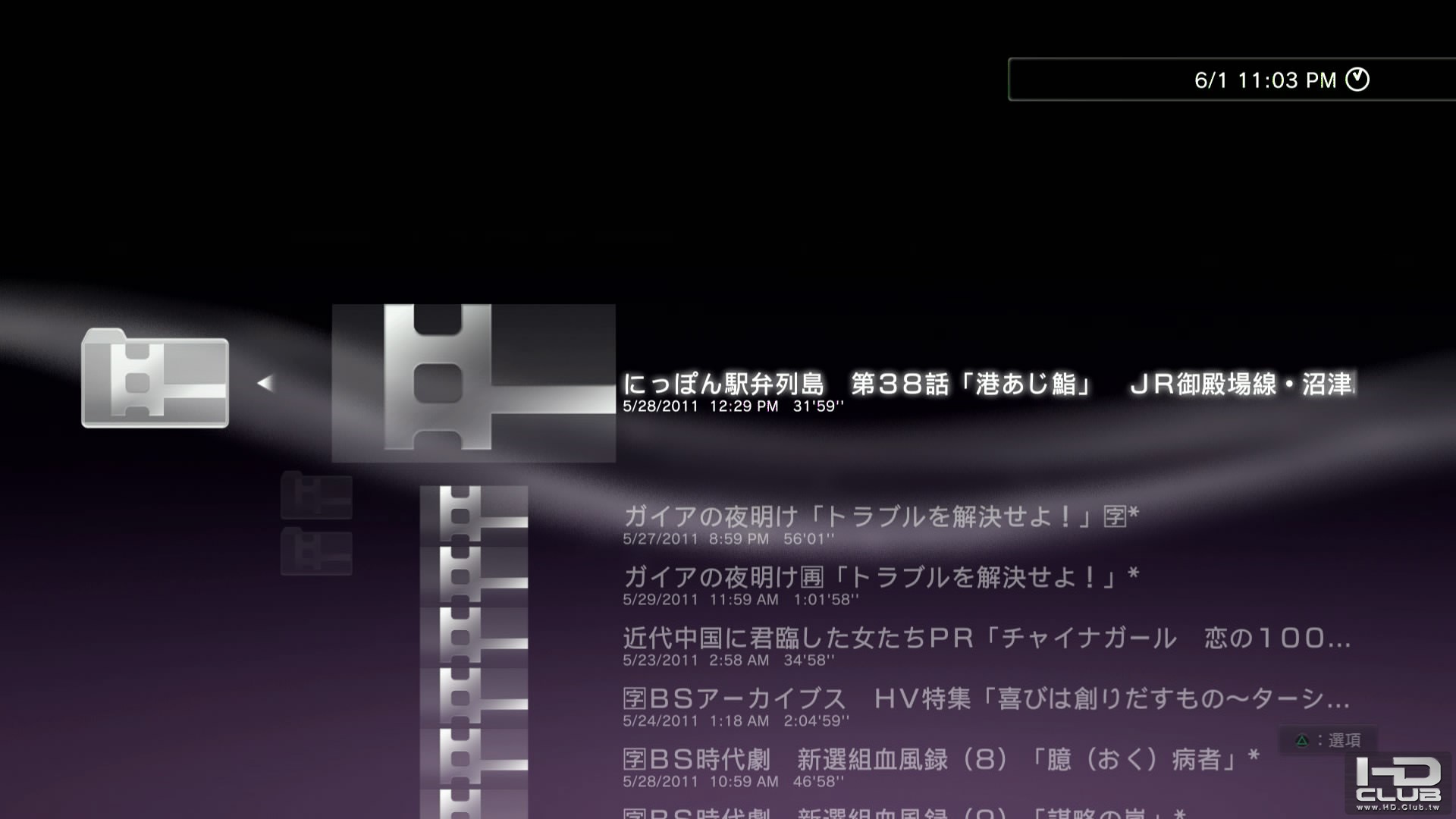

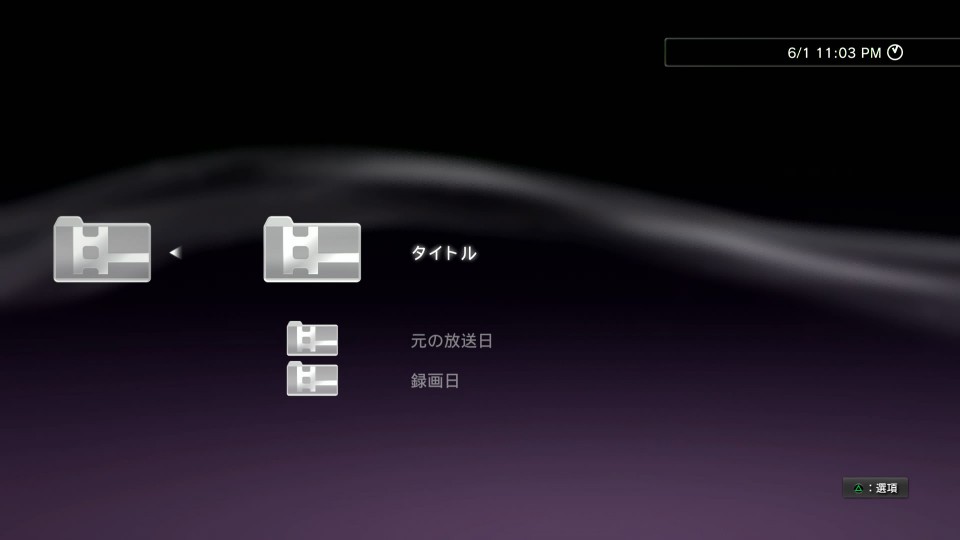

所有錄製的電視節目都按照排列方式顯示出來.

另外一個對照組, SONY BDZ-RX50 藍光錄影機 (目前市價約七萬日幣)


目前日規錄影機, 只有中高階機種有支援 DLNA 遠端觀賞播放, 低階以及入門機種並無此功能.
可以看出, I-O DATA 提供的 DLNA server 一點都不會輸給昂貴的藍光錄影機喔!

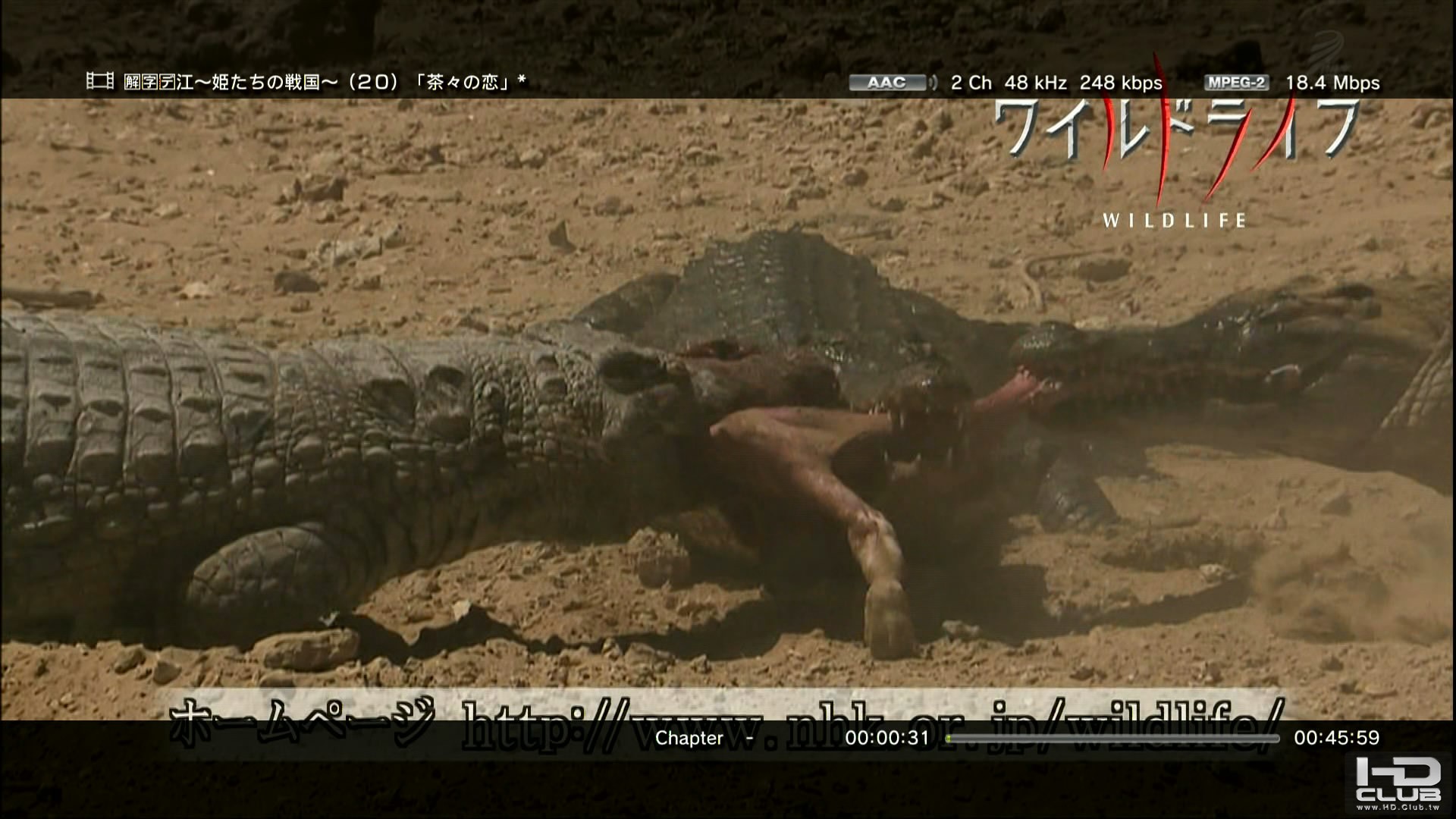

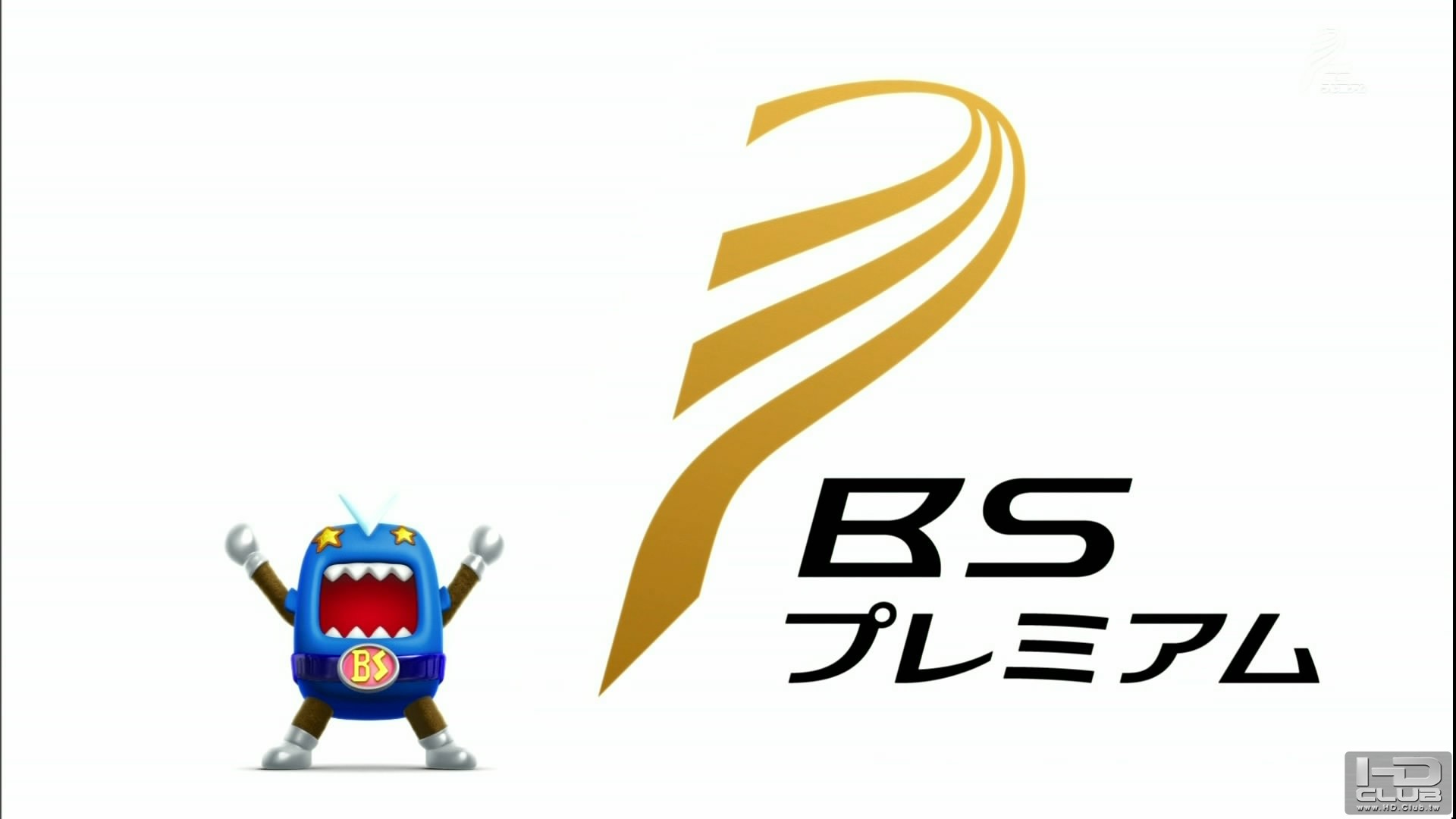

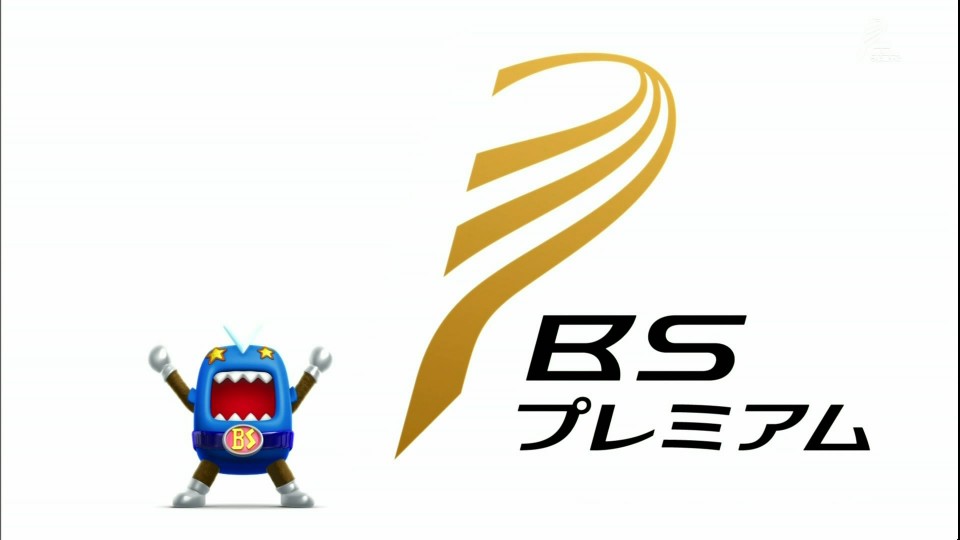

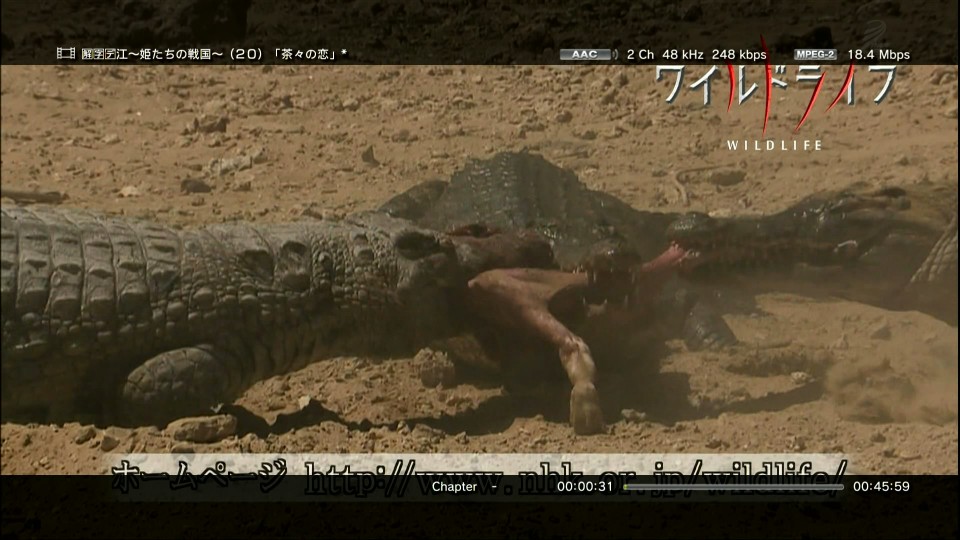

BS 電視節目 透過 DLNA 觀賞中...

畫質無懈可擊, 再加上 PS3 倍頻 1080p 功能, BS 的畫質真的是美到無話可說...

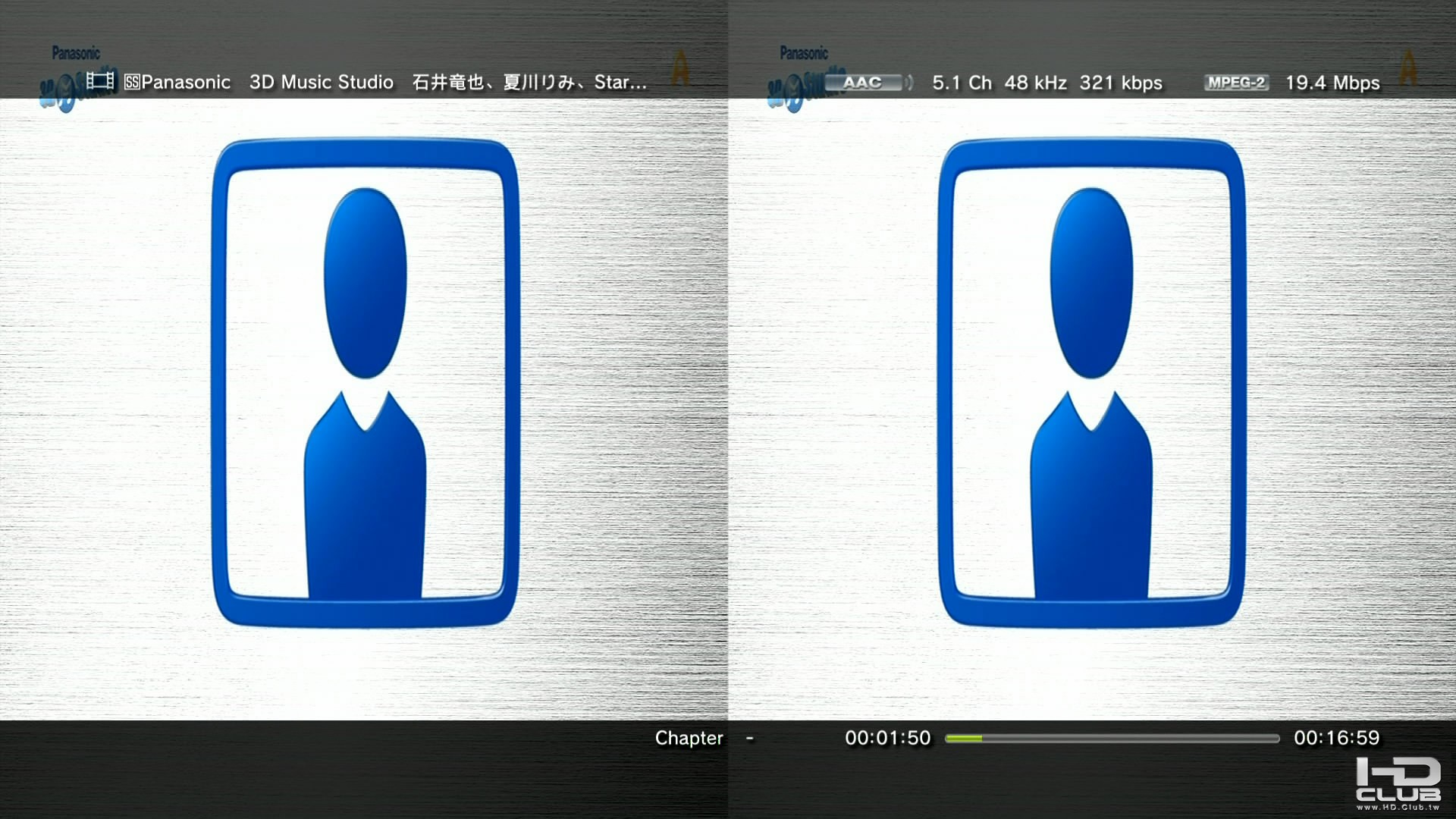

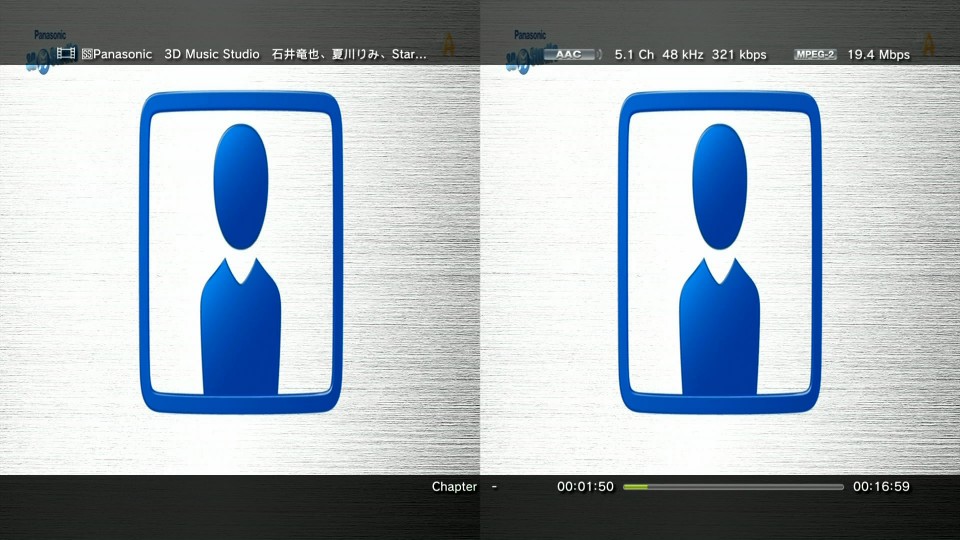

當然... BS 的 side by side 3D 電視節目也是可以錄製下來.

只要使用 HDMI 1.4a 的 3D 電視, 就能輕鬆觀賞了...


I-O DATA 的使用說明書有提到, 本產品不支援 "環繞聲道" 的播放, 在觀賞 [SS] 環繞音效的節目時, 會降至 兩聲道.
個人猜測, 有可能是 I-O DATA 並沒有購買 AAC 5.1 聲道的軟體授權, 所以才無法支援環繞音效的節目.
畢竟 PC 在 HD AUDIO 時代早就已經進入了 7.1CH 的音效配置, 怎麼可能都已經到 Windows 7 還不支援 5.1CH 環繞音效.

所以透過 DLNA 給 PS3 播放 [SS] 環繞音效的節目 來試試看會發生甚麼事呢..?

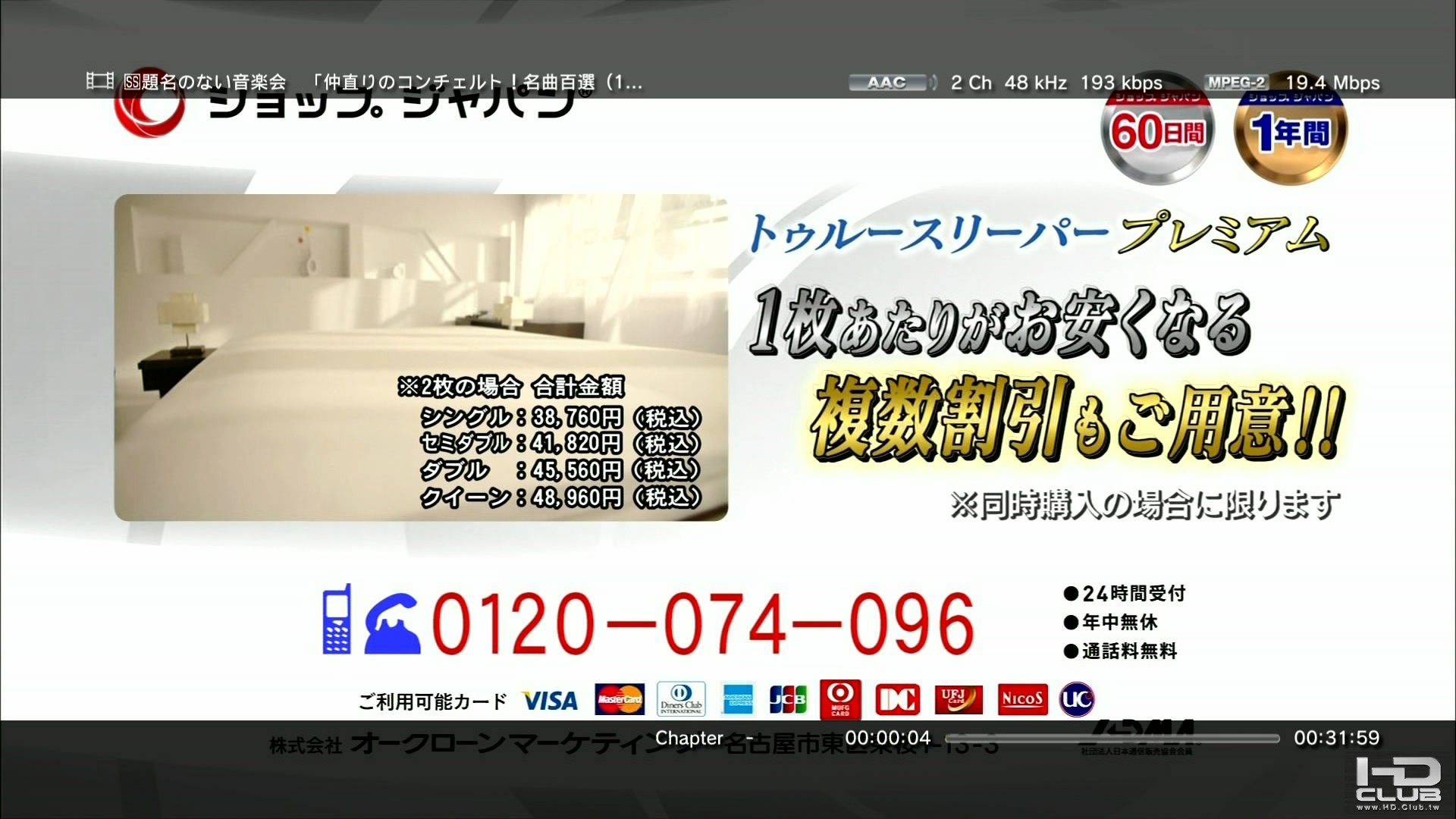

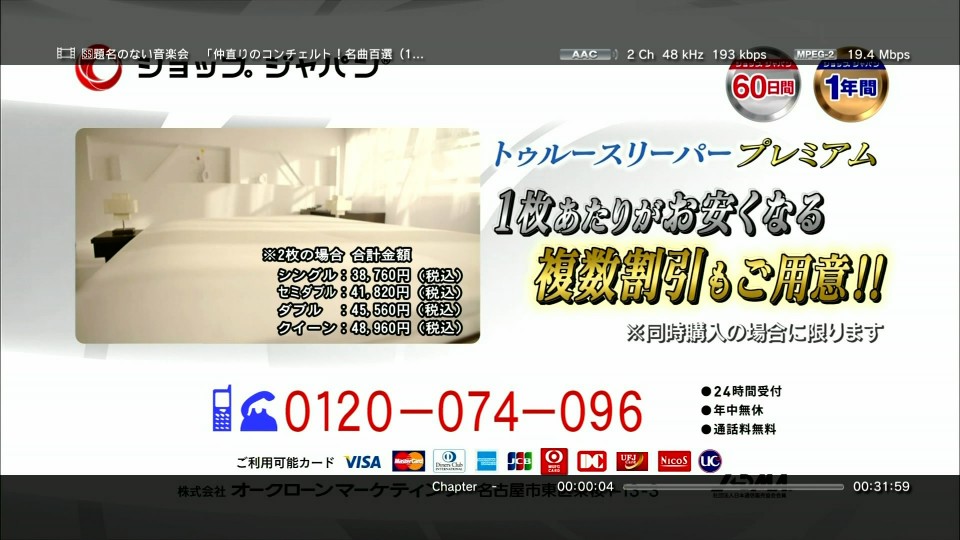

在 [SS] 環繞音效節目開始播放以前, PS3 正確辨認 AAC 2CH

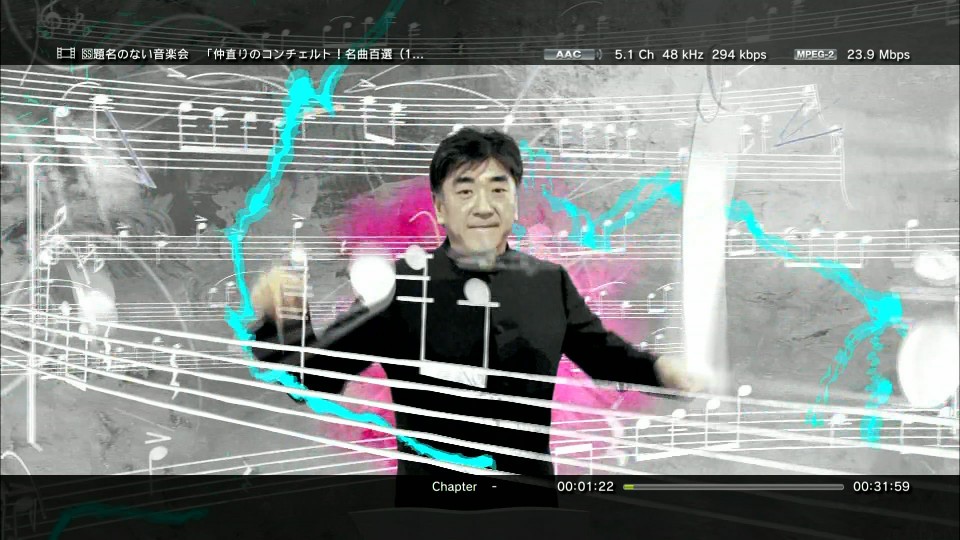

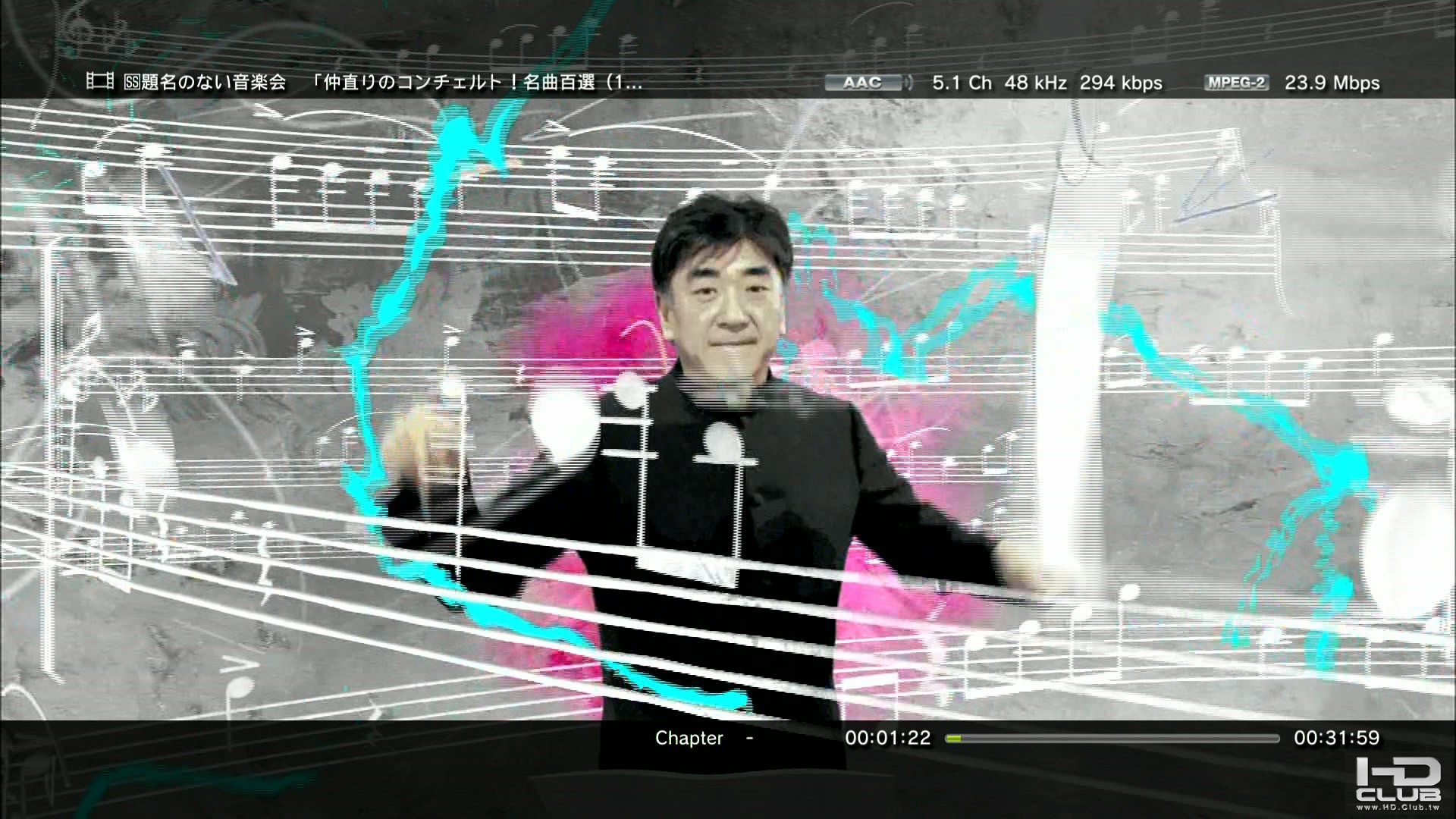

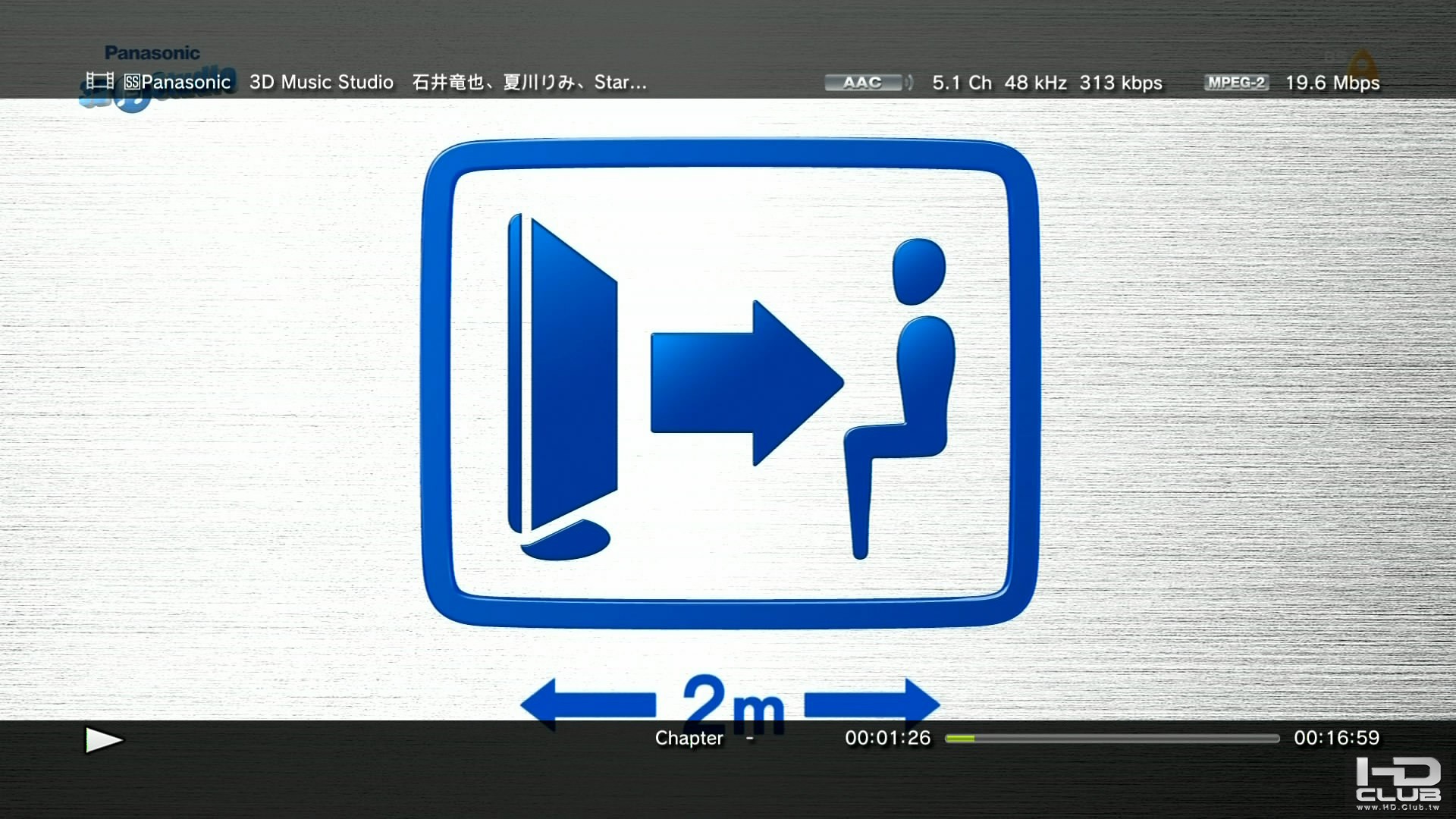

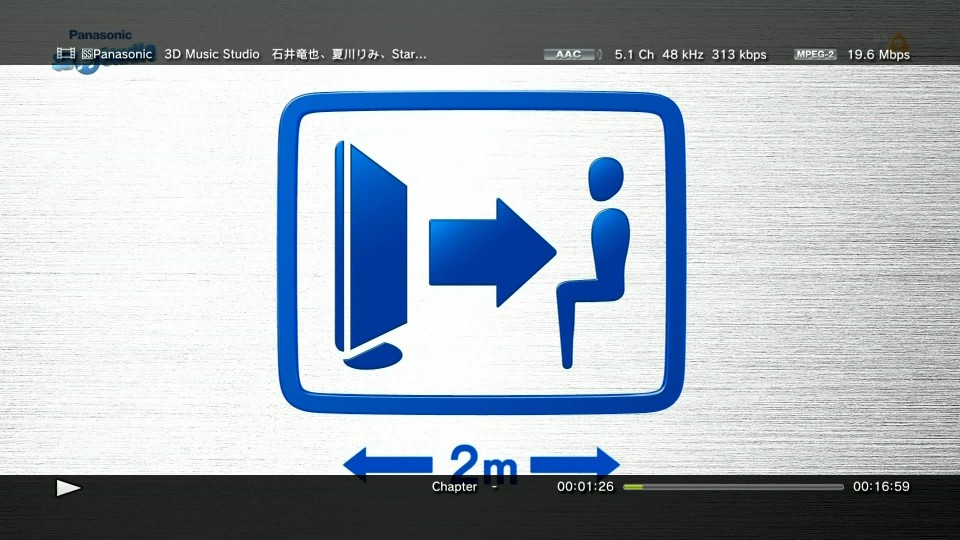

[SS] 環繞節目播放後, PS3 就辨認到 AAC 5.1CH 音效了!!!

而且 PS3 播放時連接 HDMI 擴大機, AAC 解碼就交給 PS3 來處理, 所以不用特地找 AAC 解碼的機種, 也可以正常聆聽到完美的環繞音效!


另外, Windows 7 Media Center 有許多特殊功能, 其中... 遠端 Extender 連動功能非常強大, 有興趣的朋友可以先自行嘗試.
若將來有機會再向各位介紹...


優點:
1. 價位便宜
2. 最多支援 四個 USB 外接以及四張卡內接, 最多八個頻道同時錄影, 讓您不用再羨慕 CELL REGZA 同時八個頻道錄影功能.
3. 完全整合 Media Center 介面, 有了 Media Center 的加持, 有許多意想不到的網路功能可以發揮.
4. 可以備份燒錄 BDAV 以及 DLNA 媒體伺服器.
5. 錄影是採用 Media Center 的 wtv 檔案, 電腦的硬碟使用者可以自行擴增, 完全不怕錄影錄到硬碟爆滿.

缺點:
1. USB 的電視盒並不支援 天線供電 功能, 如果自己不能處理天線供電問題, 建議購買內接 PCI-E 卡, 就不會有此問題.
2. 非日文 Windows 7 系統安裝有一點困難.
3. COREL DDR MOVE 燒錄軟體操作介面過於陽春, 燒錄 BD-R/RE 速度極緩慢.

小結:
其實我在五月初就開始使用這個電視盒了, 一開始其實有點猶豫是否該寫這個東西的評測...
畢竟它安裝上其實有一點難度 (但是比起 PT 卡容易安裝) , 對於不懂日文的朋友難度更高.
但是當我從遠端觀賞節目列表時  有看不完的節目, 就覺得克服這些問題是值得的.

現在都把 NHK 三節新聞設定系列預錄, 回到家時用 PS3 或是 XBOX360 快速播放看一遍, 看完之後就刪掉.
如果看到不錯的節目想留下來, 就直接放在硬碟裡, 改天有空再慢慢燒出來就好了. 也不用擔心哪一天硬碟空間會不夠錄...
一顆 2TB 3.5" 硬碟不到三千台幣, 拿來錄 BS 足足可錄 170 個小時. 錄滿隨時可以再更換新的硬碟, 硬碟中的檔案並不會像某些錄影機, 離開機器後就報銷.

有 HTPC 又想觀賞 BS 高畫質衛星電視的朋友, 這個方案或許正是您踏入 BS 的一個簡便途徑喔...

評分

參與人數 3名聲 +55 精幣 +55 收起 理由
asa00322 + 20 + 20 精品文章
sam + 20 + 20 太喜歡了, 贊
len1978 + 15 + 15 感謝分享~

查看全部評分


 樓主| 發表於 2011-6-8 09:26:20 | 顯示全部樓層
本文章最後由 KOBSS 於 2011-6-8 23:33 編輯

本產品使用至今, 並無發現有 NHK 浮水印, 有人說新卡一個月內不會有浮水印, 所以再等一個星期就可以知道浮水印的問題.
錄下來的節目與某些日規錄影機一樣, 可以將當時的 [d] 連動 data 一併儲存, 播放時按下 [d] 鈕就能看到節目所提供的 data 資訊, 相當方便!

如果使用者家中有 "符合 Media Center Extender" 的播放裝置 (如: XBOX360) , 還可以直接透過網路 遠端操作 以及 real-time 觀賞電視!
所以能支援 Media Center 的機種, 才會是網路數位家庭最佳選擇!!
回覆 支持 反對

使用道具 舉報


發表於 2011-6-8 15:33:21 | 顯示全部樓層
.........看到 DLNA 有看不完的節目時 這句就超吸引人了 呵呵
這個確實比較方便與便宜多了 只是系統需要變更語系 跟玩海外遊戲一樣不然會亂碼= =
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-8 16:32:11 | 顯示全部樓層
只是系統需要變更語系 跟玩海外遊戲一樣不然會亂碼
clubaudition 發表於 2011-6-8 15:33

有注意到擷圖的 Media Center 是 "繁中" 使用者介面嗎?
改語系只是讓 "驅動程式" 以及 DLNA server 軟體可以順利安裝, 否則安裝過程會出現錯誤.
安裝完成後, 就可以把語系改回來了.

當然, 如果本來就是使用 Windows 7 日文版, 就完全不會有問題了...
回覆 支持 反對

使用道具 舉報


發表於 2011-6-8 16:40:06 | 顯示全部樓層
恩恩!!日本某些程式或軟體都很奇怪 有些可以直接使用Applocale以日文去執行
有些卻不行 一定得變更系統語系 看過相關的文章有人提到說使用原始的英文系統
然後去安裝語言包 才是最佳適合各國語言 也比較不容易產生系統亂碼.
不確定是否屬實了.
回覆 支持 反對

使用道具 舉報


發表於 2011-6-9 09:23:18 | 顯示全部樓層
原先家裡就需要有收bs衛星的天線或小耳朵嗎?
還是只要有網路就可以?
回覆 支持 反對

使用道具 舉報


發表於 2011-6-9 17:02:02 | 顯示全部樓層
原先家裡就需要有收bs衛星的天線或小耳朵嗎?
還是只要有網路就可以?
洋基王 發表於 2011-6-9 09:23


需要衛星天線(小耳朵)!
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-6-9 17:18:59 | 顯示全部樓層
本文章最後由 KOBSS 於 2011-6-9 17:23 編輯
原先家裡就需要有收bs衛星的天線或小耳朵嗎?
還是只要有網路就可以?
洋基王 發表於 2011-6-9 09:23

網路只是數位家庭的應用而已, 如果要往外傳遞, 至少也要 25Mbps 的頻寬才能負擔一個頻道完整的 BS 畫質.

就如同台灣一般市面上買得到的電視盒, 電視訊號來源還是得自己想辦法.
如果您看到有在販售 "免年費網路電視盒" , 除了 "網樂通" 之外, 百分之百是非法的產品, 千萬不要貪小便宜受騙上當.

不過, 衛星天線+偏焦碟盤實際上並沒有想像中的昂貴啦...
北台灣 60cm 的碟盤就可以收得不錯了, 買下來花費也才兩千多台幣, 自行安裝既省錢又快速.
一般來說有經驗的人安裝, 三~五分鐘就可以抓到正確方位, 並沒有想像中困難喔!
回覆 支持 反對

使用道具 舉報


發表於 2011-6-9 23:13:56 | 顯示全部樓層
家裡還沒有裝bs , 看起來這個方案似乎是挺經濟的 , 感謝樓主的分享 .
回覆 支持 反對

使用道具 舉報


發表於 2011-6-10 13:41:22 | 顯示全部樓層
回覆 8# KOBSS

請人安裝的工錢好像比衛星天線還貴?
在網路上看過裝到好的費用是5000!

大概對業者來說,安裝本來就是收益來源吧我猜!
回覆 支持 反對

使用道具 舉報


發表於 2011-6-14 10:29:57 | 顯示全部樓層
有裝這個就可以在電腦上面觀看一些國外的節目跟錄影下來阿

真是太值得了說  感覺價錢也合理

感謝版大分享
回覆 支持 反對

使用道具 舉報


發表於 2011-6-14 12:30:28 | 顯示全部樓層
最近自己也在研究到底要如何安裝衛星電視,因為家中第四台的訊號品質太差,而且廣告頻道越來越多,已經跟家人討論之後確定把第四台申辦停止,上個星期才跑去大賣場買了一台數位電視機上盒,看過公視HIHD之後恍然大悟,原來家中買了6年的國際牌液晶電視竟然可以有這樣高水準的演出,也這樣讓小弟我在網路上尋找衛星電視的DIY教學,看過KOBSS大的商品介紹之後確定自己會從日本請親戚幫我寄一台回來台灣,然後自己安裝看看,接下來還會有很多的疑問在上來請求協助,感謝大大的分享。
回覆 支持 反對

使用道具 舉報


發表於 2011-6-15 19:51:29 | 顯示全部樓層
個人不看第4台已經超過7/8年,2006年德國世足賽5月DIY自己裝BS小耳朵
經驗分享如下
1.,安裝BS小耳朵有條件限制,西南方向不可有建物檔住,詳細方向及仰角已忘記,須上網再找
2.個人使用正焦120cm的盤子/台揚的集波器,在桃園收訊良好,1年365天除了颱風天訊號惡劣
   無法收視外,其他日子都是高清畫面
3.BS天線及數位天線用混頻器合併用一條天線到一樓再用分頻器分開訊號分送BS接收器及數位機上盒

DIY看似簡單,事實對非專業人來說,是一個惡夢的開始,入手BS接收器到有FULLHD畫面出現,用了
7天,找衛星不是只有方向及仰角要調,集波器的定位點也是重點(廠商附的資料僅供參考)

如果自認能力夠且有耐心,安裝費3/5000元還是給專業人士賺吧!

相關圖片假日重新拍照再補上
回覆 支持 反對

使用道具 舉報


發表於 2011-6-16 01:05:42 | 顯示全部樓層
既期待又無耐
有用過PS3看BS録的節目
但要安裝小耳朶又要弄個 I.O. DATA
實在困難
好文只好先收藏
回覆 支持 反對

使用道具 舉報


發表於 2011-6-16 15:50:50 | 顯示全部樓層
日本货看不懂,我用的1020卡还不错
回覆 支持 反對

使用道具 舉報


發表於 2011-6-16 18:42:01 | 顯示全部樓層
謝謝分享, 願聞其詳


個人不看第4台已經超過7/8年,2006年德國世足賽5月DIY自己裝BS小耳朵
經驗分享如下
1.,安裝BS小耳朵有條件限 ...
wenwhite 發表於 2011-6-15 19:51
回覆 支持 反對

使用道具 舉報


發表於 2011-7-9 22:55:03 | 顯示全部樓層
大大您好 想請教若是功能相同
可供電給天線的內建式對應的
是GV-MC7/XS這款嗎?
因為官網說明未介紹可一次錄八個頻道
另想請教和GV-MVP/XS2W的差異是在?感激不盡
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-7-10 00:00:27 | 顯示全部樓層
想請教若是功能相同 可供電給天線的內建式對應的
是GV-MC7/XS這款嗎?

GV-MC7/VS 或是 GV-MC7/XS 都是內接 PCI Express 卡, 都支援天線供電功能.

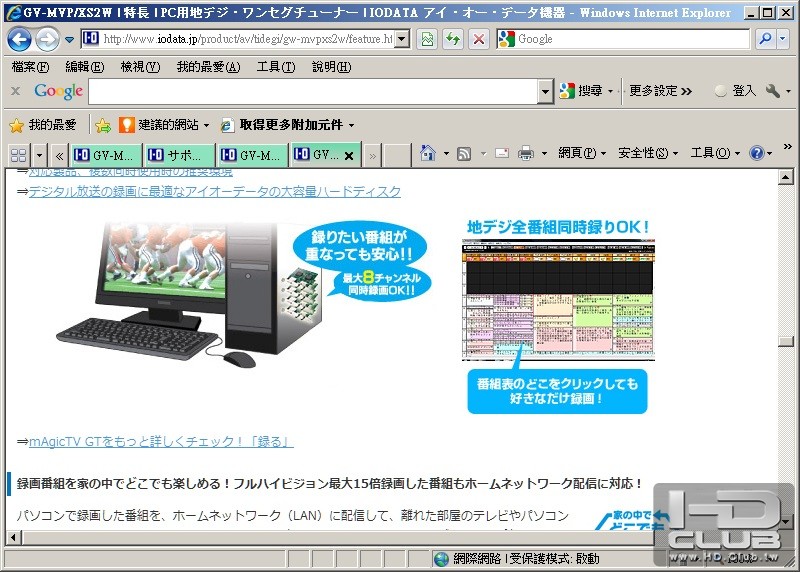

因為官網說明未介紹可一次錄八個頻道


Sorry, MVP 系列才可以接到八個.
Windows Media Center 最大只能辨識四個 tuner.

另想請教和GV-MVP/XS2W的差異是在?感激不盡tsh0808 發表於 2011-7-9 22:55

MVP 是使用 I-O DATA 自家的軟體介面, 不支援 Windows Media Center
MC7 是 Windows Media Center 專用, 沒有 I-O DATA 軟體介面.

基本上, 日本當地玩家對 MCE 是 斥之以鼻, 再加上 XBOX360 普及率不高, 所以 MC7 的機種反而乏人問津. (在日本也不好買)
但是外國玩家就很喜歡 MCE 介面了, 畢竟它可是多國語言的軟體, 能看中文就不看日文, 應該會是我們的最佳選擇.

VS 是只有 tuner 的 PCI-E 版本
XS 是增加了 Hardware CODEC 晶片的 PCI-E 版本, 相當於一般藍光錄影機 "長時間錄影" 功能, 能夠把 MPEG2 的視訊格式, 硬壓為 H.264 AVC 視訊格式
由於這顆晶片還能同時輸出一個 SD 的 H.264 stream, 所以 I-O DATA 拿它做成的 Netbook 功能, 讓小筆電也可以收看日本目前的 HD 頻道 (目前地上波已經全部都是 HD 畫質, 效能不足的小筆電無法順暢收看) .
XS2 是新版本 Hardware CODEC 晶片, 能支援 iPhone/iPad 即時廣播傳送, 以及 PSP 攜帶裝置轉送功能, 此功能是中高階藍光錄影機才具備的功能
XS2W 就是 單卡雙 tuner 的版本

VZ 是只有 tuner 的 USB 外接版本, 不支援天線供電
XZ 是增加了 Hardware CODEC 晶片的 USB 外接版本
回覆 支持 反對

使用道具 舉報


發表於 2011-7-10 10:59:53 | 顯示全部樓層
衛星電視難的應該是在安裝小耳多空間的部份, 一般住高樓大廈社區型的想要在頂樓裝根本不可能, 陽台又要受限角度...等等, 這個難度應該是大於其他方面吧!
(我猜啦! 因為我自己也很想裝。)
回覆 支持 反對

使用道具 舉報


發表於 2011-7-10 12:05:30 | 顯示全部樓層
衛星電視難的應該是在安裝小耳多空間的部份, 一般住高樓大廈社區型的想要在頂樓裝根本不可能, 陽台又要受限 ...
Yeh 發表於 2011-7-10 10:59


Yeh兄完全命中
高樓大廈社區要安裝小耳朵真的不容易
就算勉強裝上了
收訊也是差強人意.....................
