Blackmagic Design H.264 Pro Recorder 開箱

KOBSS

在 2010 NAB 展上, Blackmagic Design (以下簡稱 BMD) 釋出了一個消息, 那就是低價位 H.264 AVC 格式硬體壓縮器 -- H.264 Pro Recorder 即將上市!
從那時候開始, 我就開始等待這個產品的推出.

令人期待的原因不外乎:
1. 它是鼎鼎大名的 BMD 製品, BMD的產品用過的人有口皆碑.
2. 它能擷取 AV/S-Video/YPbPr 類比, 以及 HDMI/SDI-HD 數位, 480i~1080p 所有視訊格式 24/30/50/60 統統一網打盡
3. 它能即時壓縮成 H.264 AVC, 也可即時輸出給 iPhone/iPad 或是 YouTube 使用的格式, 不需曠時轉檔
4. 它很便宜, 當時預計售價為 USD 349

只是... 這個產品上市日期卻一延再延, 從原本預計的 2010年六月, 七月, 八月, 九月, 十二月.... 最後終於出現了 2011年三月這個日期.
到了今年三月, 卻又開始繼續上演看似無盡的延期戲碼....   冏rz

終於, 經過十四個月的殷殷期盼, BMD H.264 Pro Recorder 終於在今年2011年七月初 正式上市 了!
比較令我有點不滿的是... 價格竟然上漲到 USD 495 !!       (怒)
一開始, 本來還想透過身在美國的同事代為購買, 但是意外的發現網路購物業者, 此項商品可寄到台灣, 所以就直接下訂不麻煩同事了.

星期一在美國網站下訂, 星期二就空運寄出, 星期三飛到日本, 星期四就到台灣了.
只是.... 運費真的很驚人!   Orz   算了, 美金現在不算貴... 能早一點拿到比較重要.

Blackmagic Design 官網產品介紹

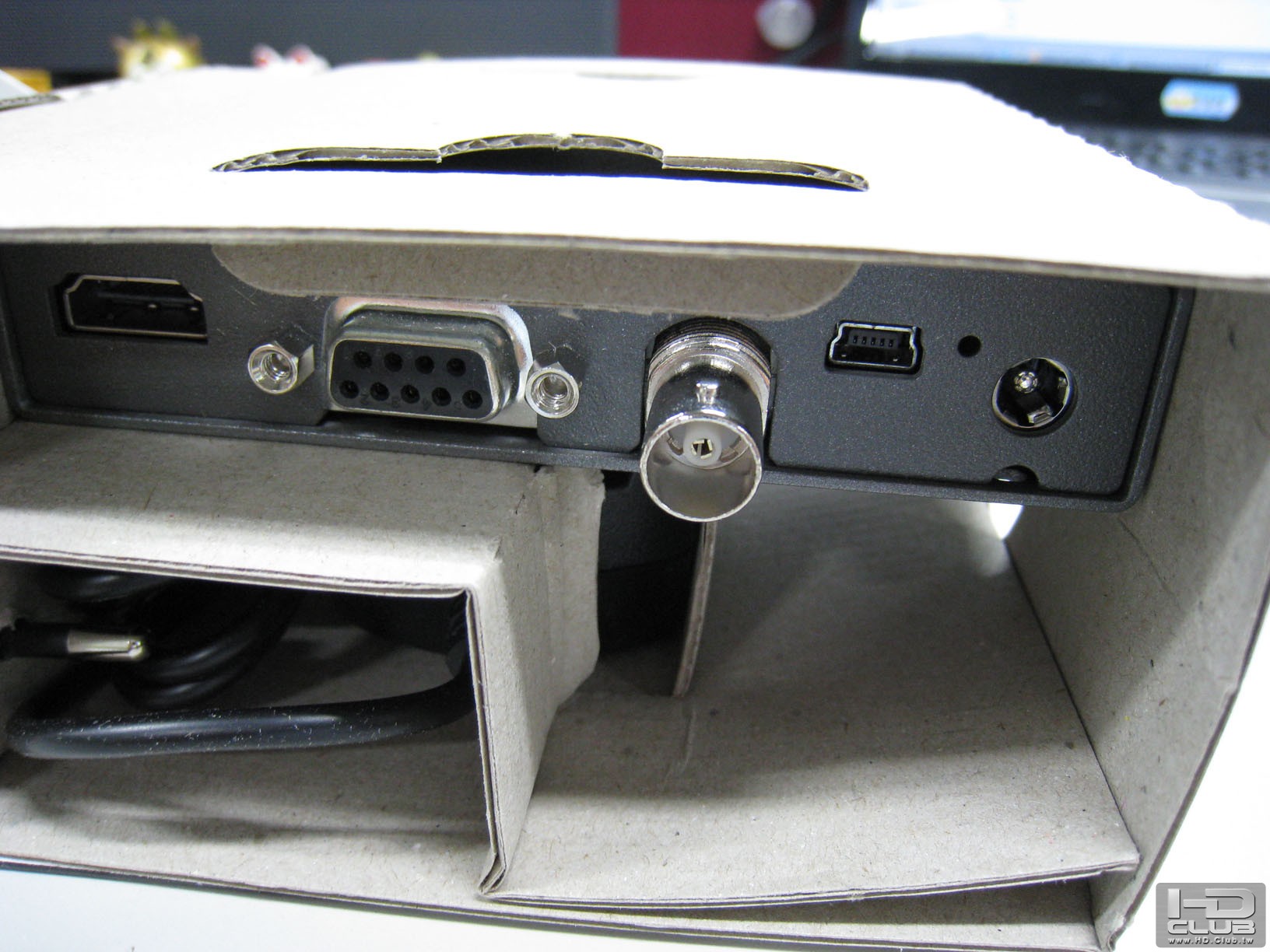

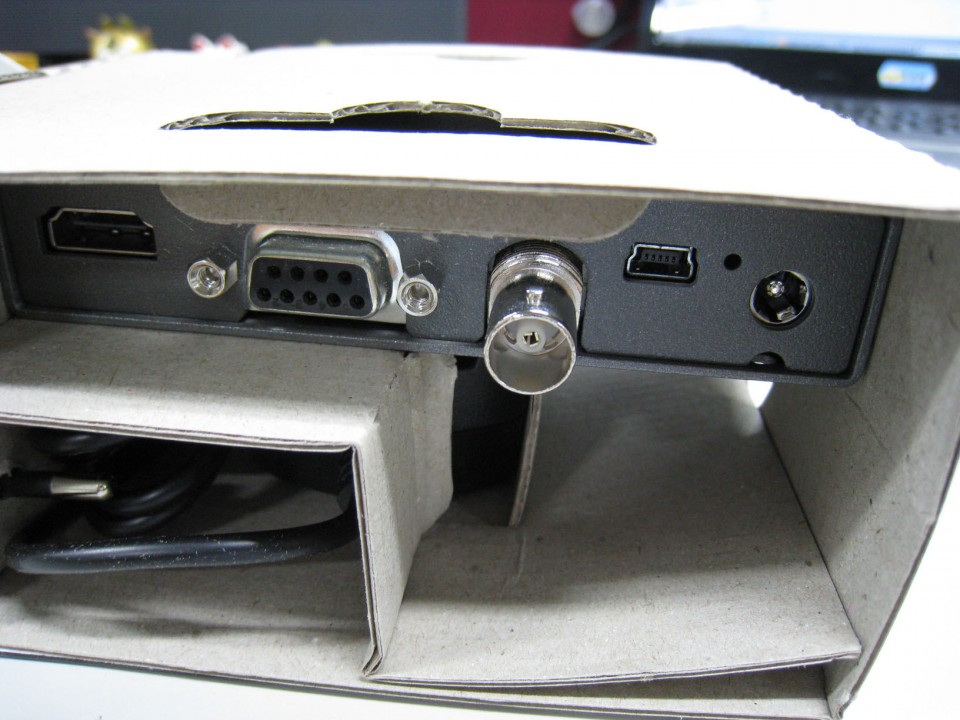

收到後發現外盒竟然出現破損!  (大驚)


拆封後查看, 應該是 SDI 的 BNC 頭大力碰撞下造成. 還好 BMD 用料很實在, SDI 看起來還是頭好壯壯, 沒有任何損傷.

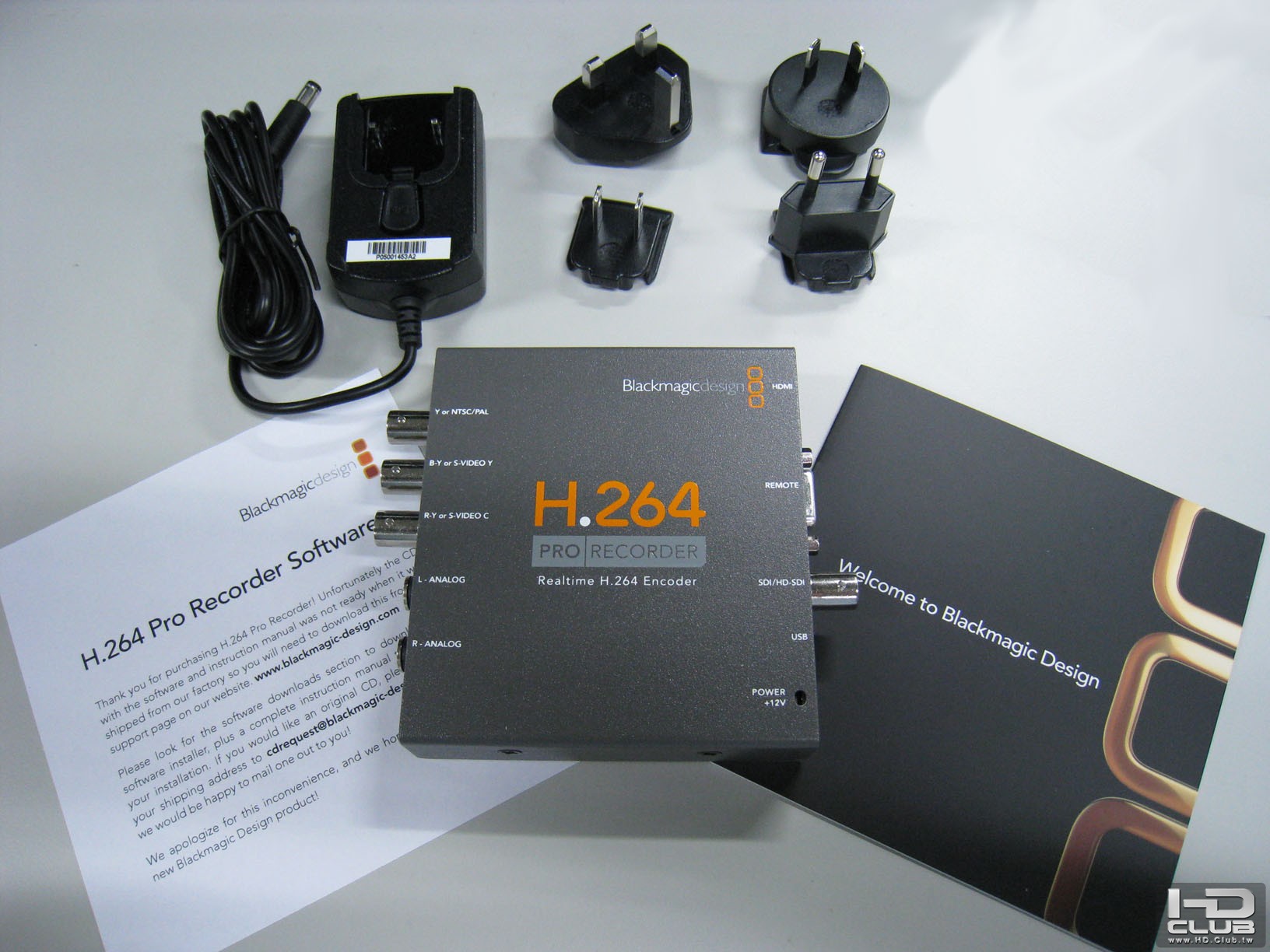

H.264 Pro Recorder 本體
簡易手冊
變壓器
交流電轉換插座

全部的東西就這樣..... 嗯, 真的就只有這樣.  有沒有發現少了什麼?
對, 沒有光碟片, 也沒有附 USB 連接線.
上圖左邊的白色紙張上印了關於沒有光碟片的說明, 因為我買到第一批產品, 光碟片還來不及生產, 所以請使用者自行前往網站下載.
如果使用者很在乎實體的光碟片, 也可以 Email 給 BMD 客服索取.

衝第一的白老鼠似乎無法避免這個窘境...  我有一次衝第一買某牌超高級滑鼠也遇到光碟尚未生產這種事...
不碎碎念了, 繼續往下看...

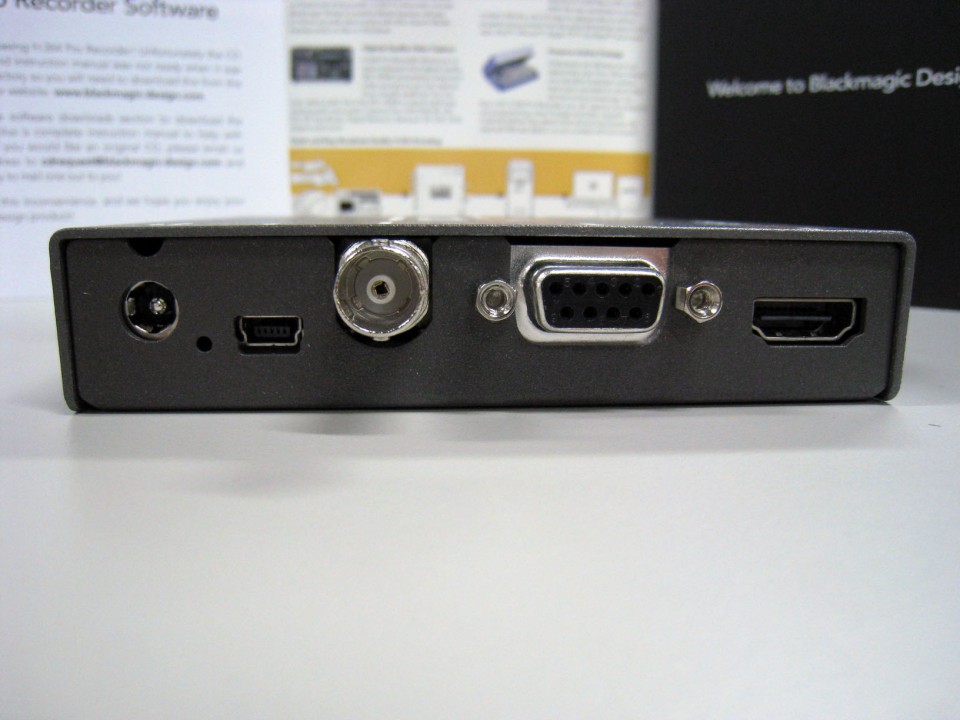

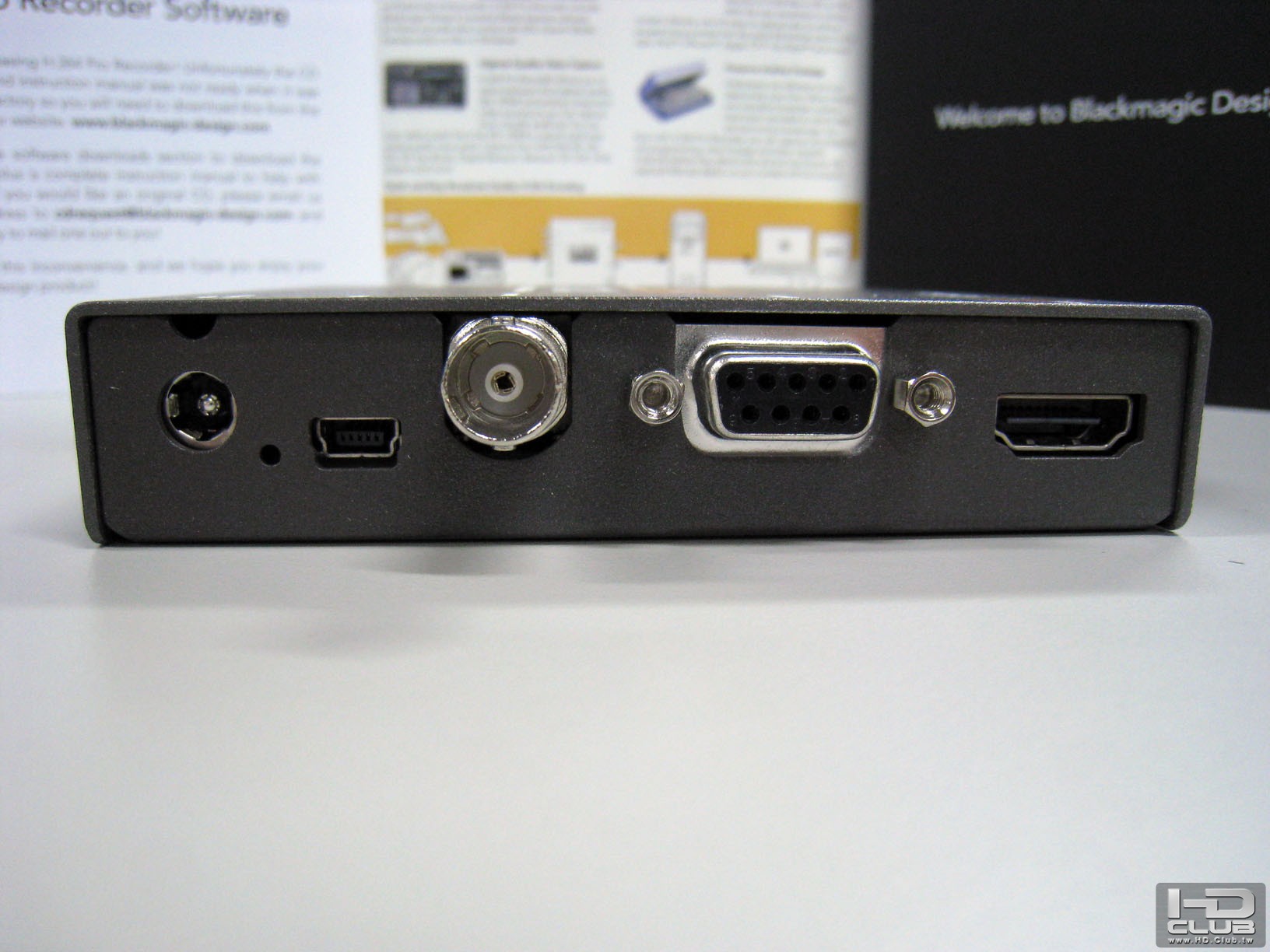

側邊 I/O

左起: 電源輸入 (+12V) , USB, SDI, RS-422, HDMI

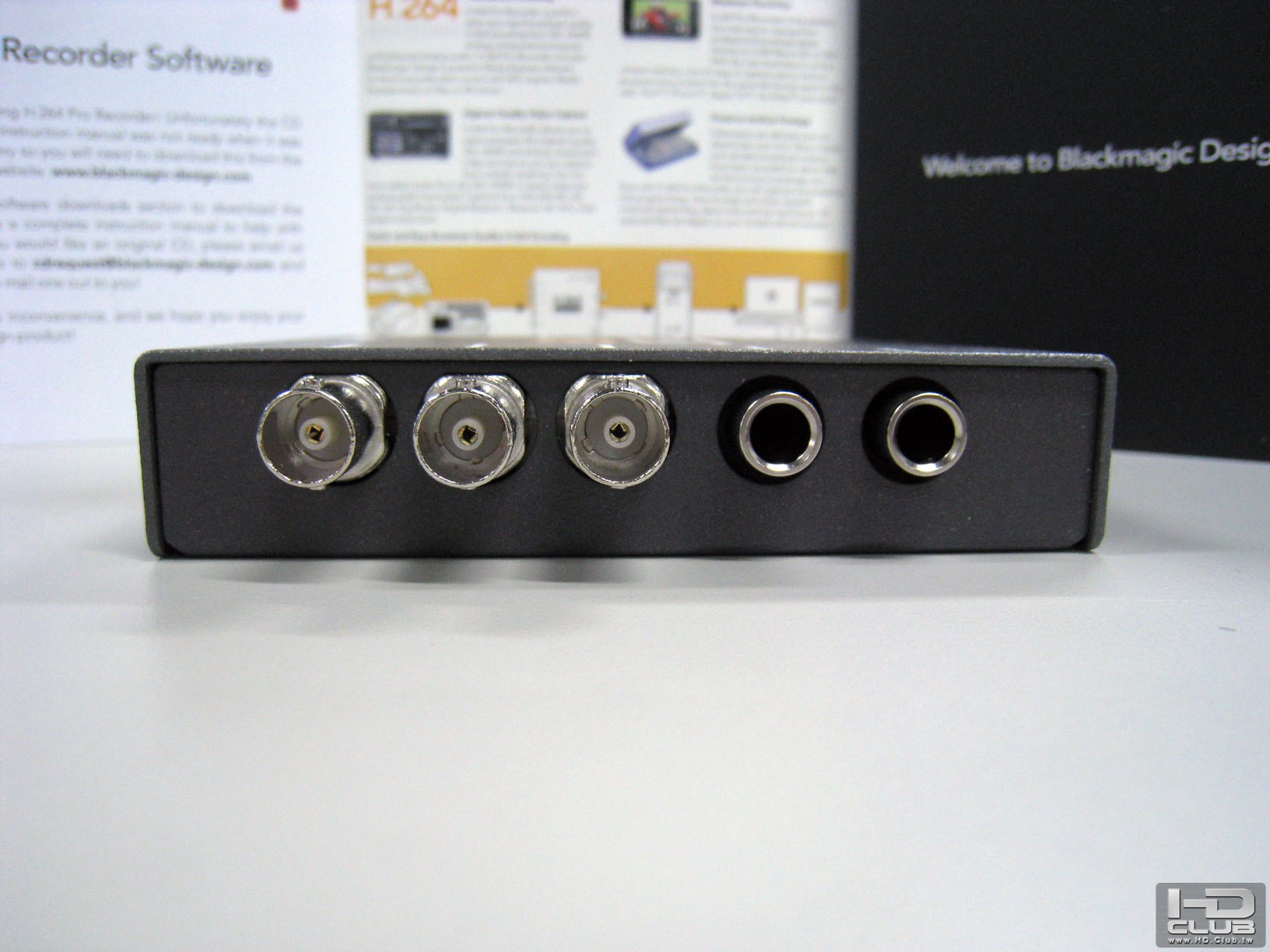

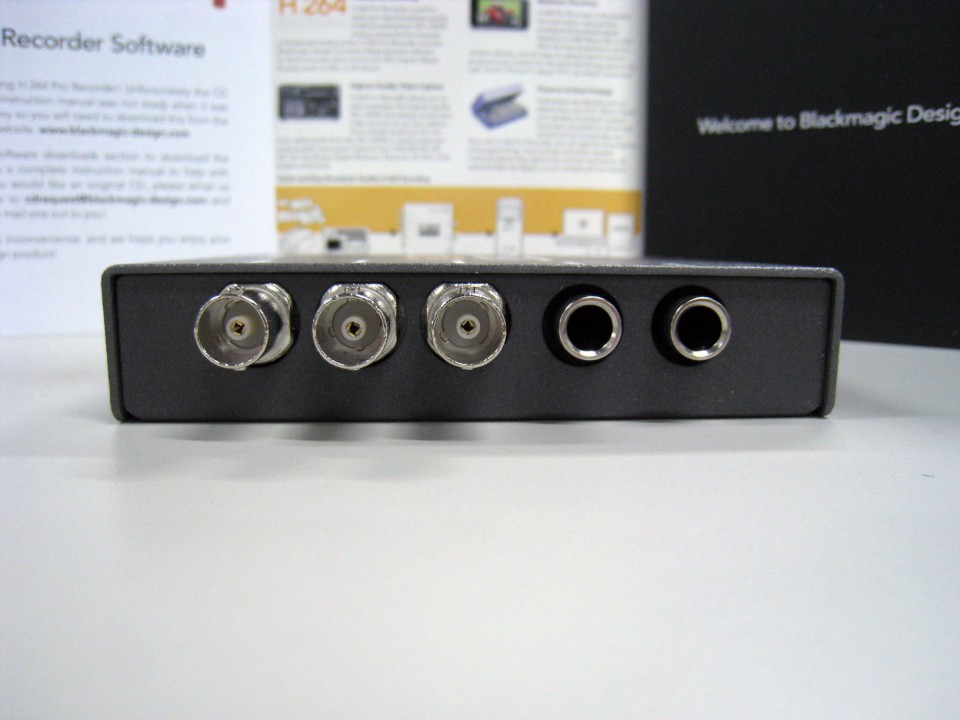

另一面是混合型類比輸入端, 色差/S端子/AV 共用, 最右邊是類比音訊 L/R 輸入 Phone Jack


買 BMD 產品的另一個好處, 他們幾乎都不怕使用者拆開來看, 機器上都沒有封條.

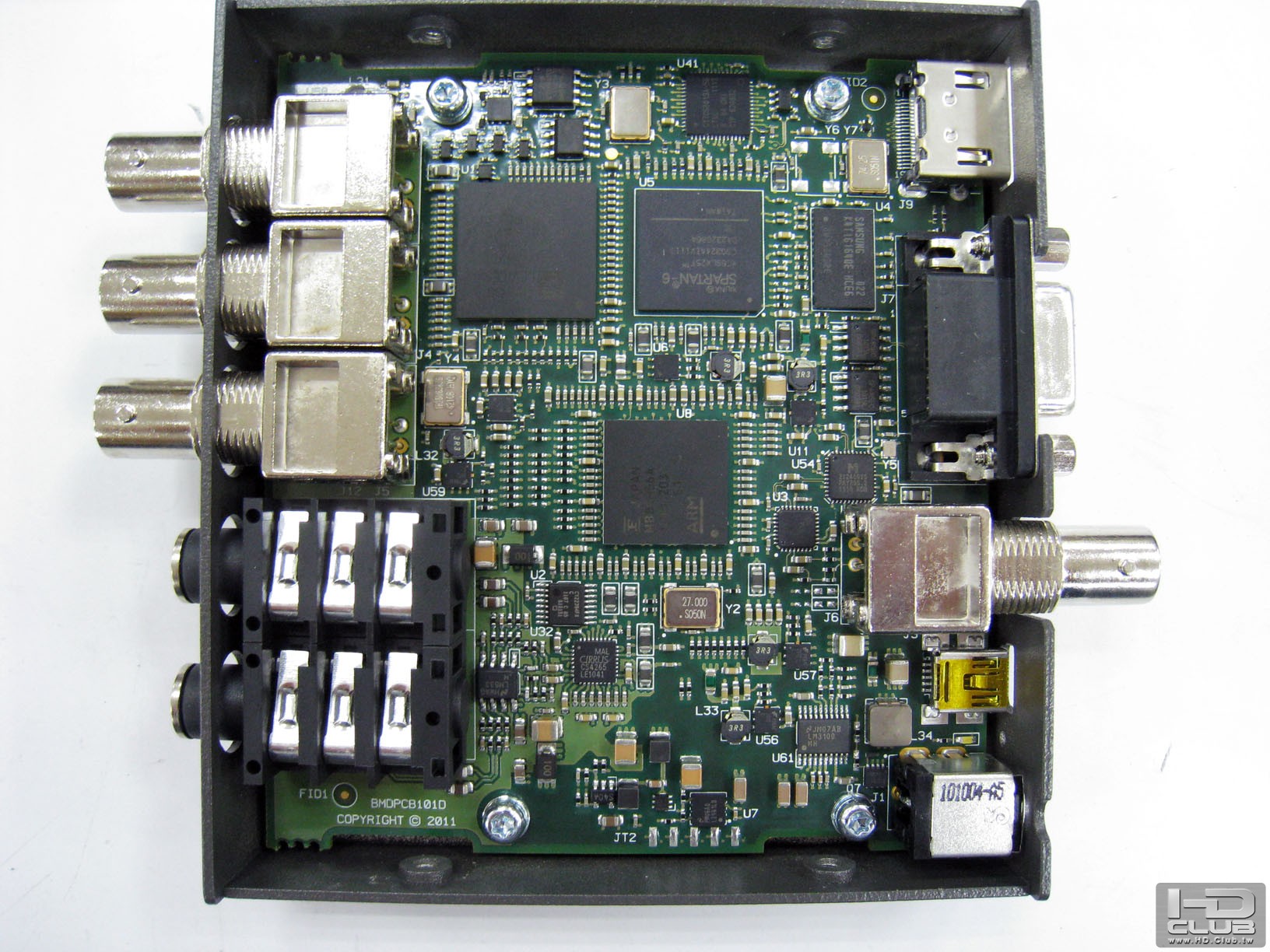

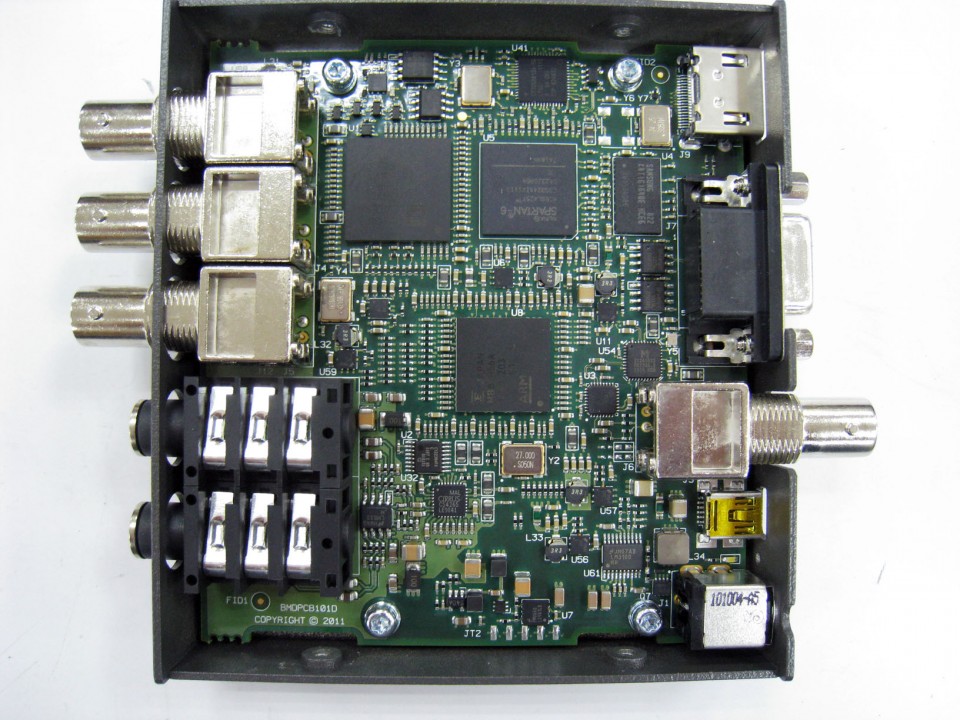

所以... 就不客氣拆開來看看吧.

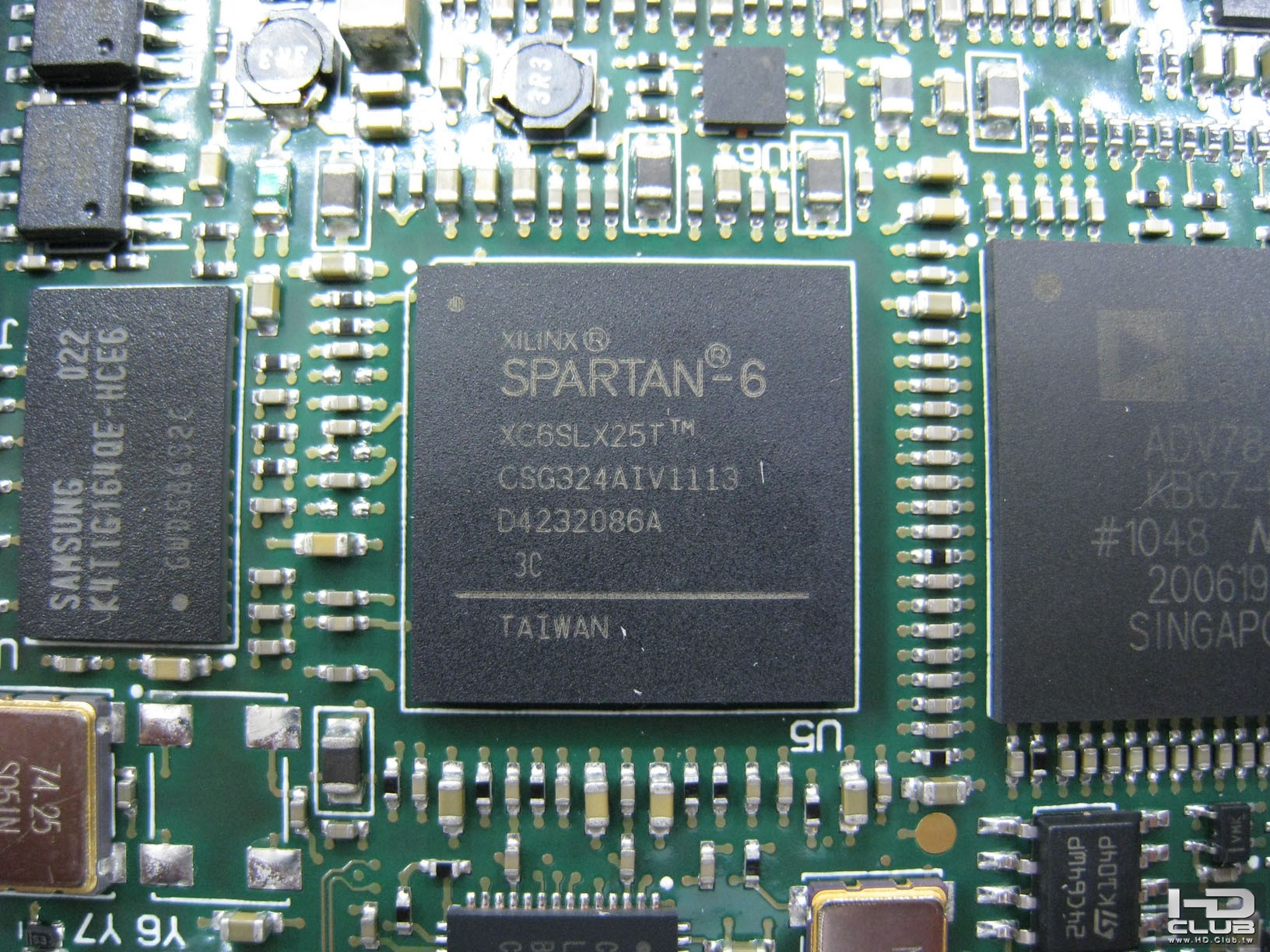

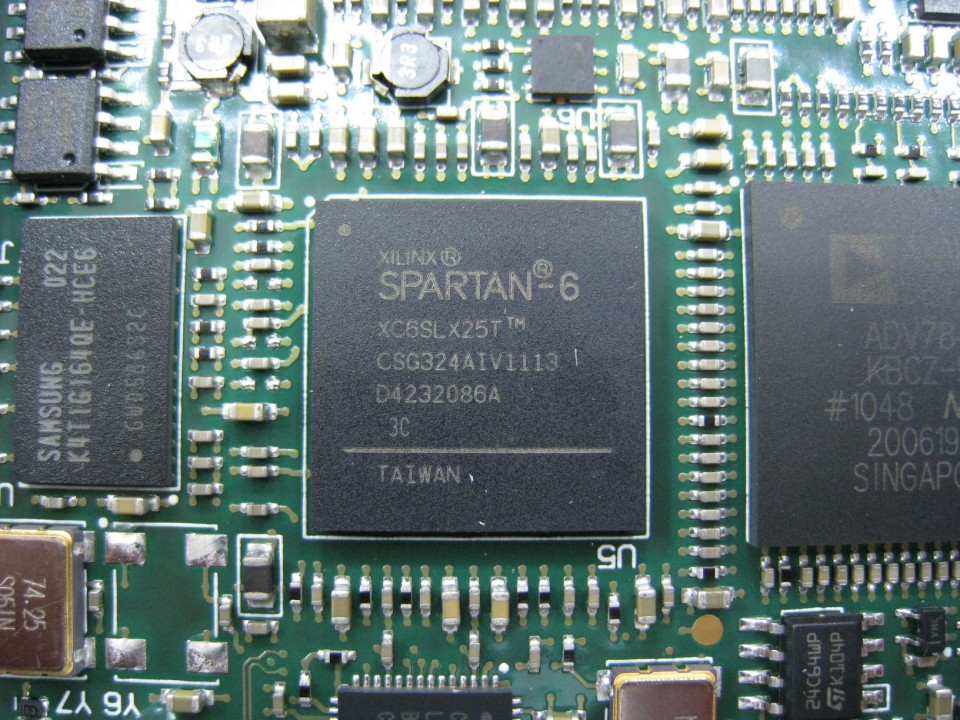

主控晶片: 賽靈思 斯巴達城六號 XILINX SPARTAN-6 FPGA (可編程邏輯閘陣列)

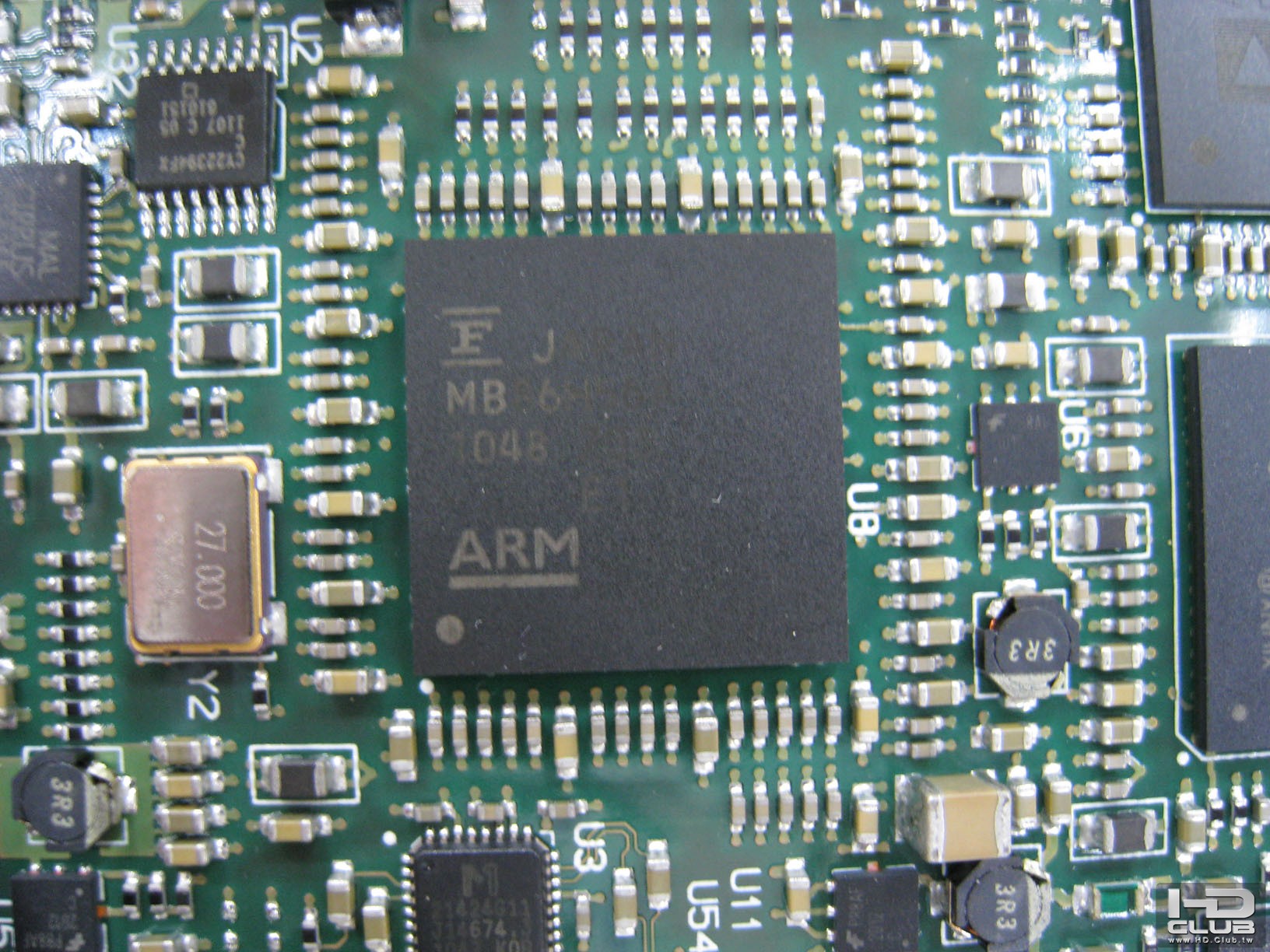

主要硬體壓縮晶片: Fujitsu MB86H56A , H.264 CODEC 晶片, 最大能力 1920x1080p60 30Mbps VBR

覺得眼熟嗎? 這張卡 也是同一顆硬體壓縮晶片喔!

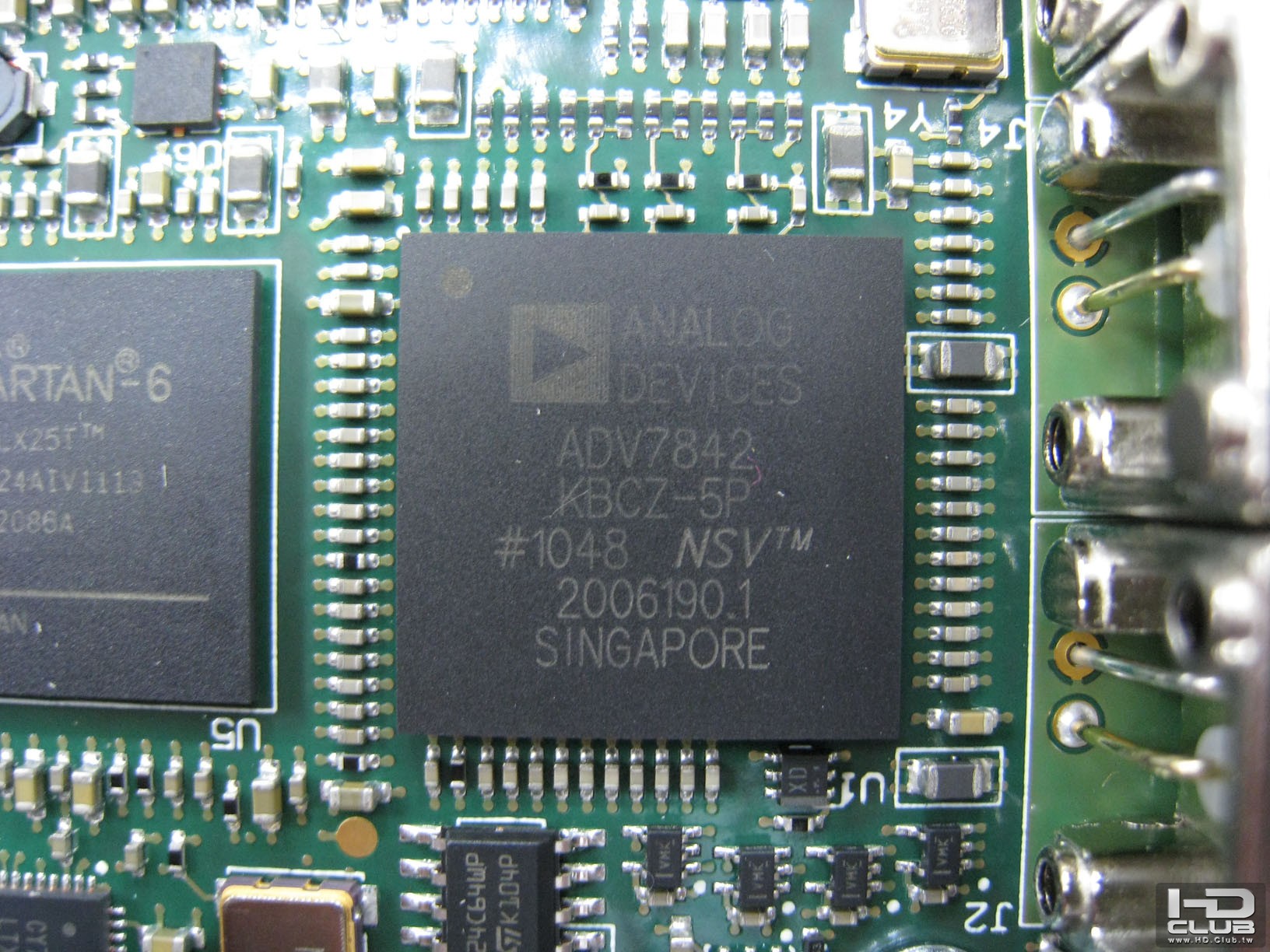

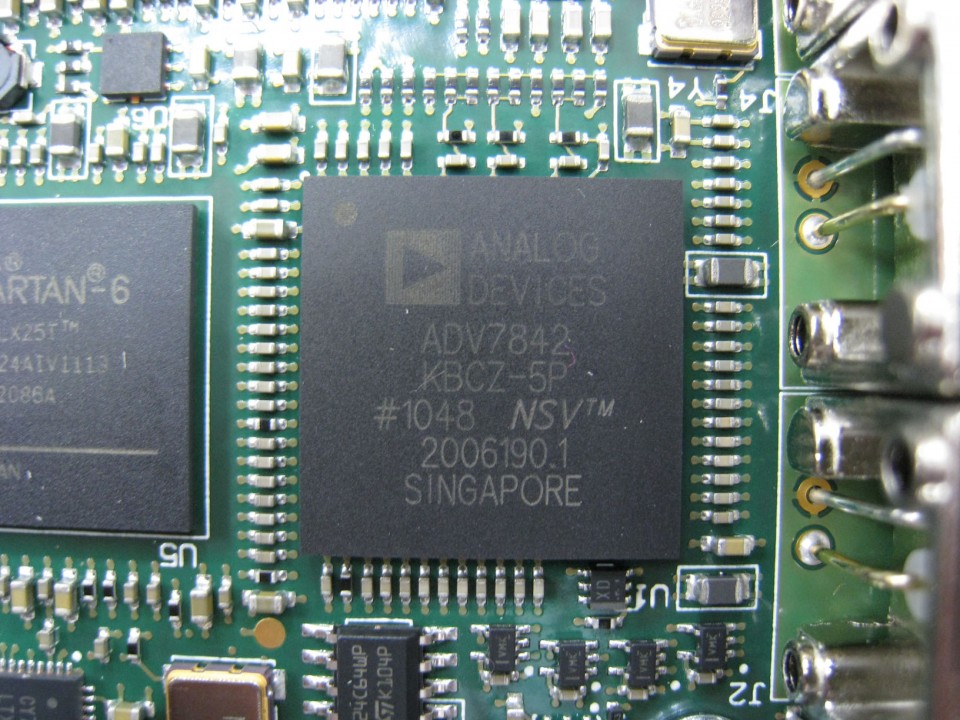

Analog Device ADV7842 給電視用的整合型視訊音訊轉換以及 HDMI 切換的多功能晶片

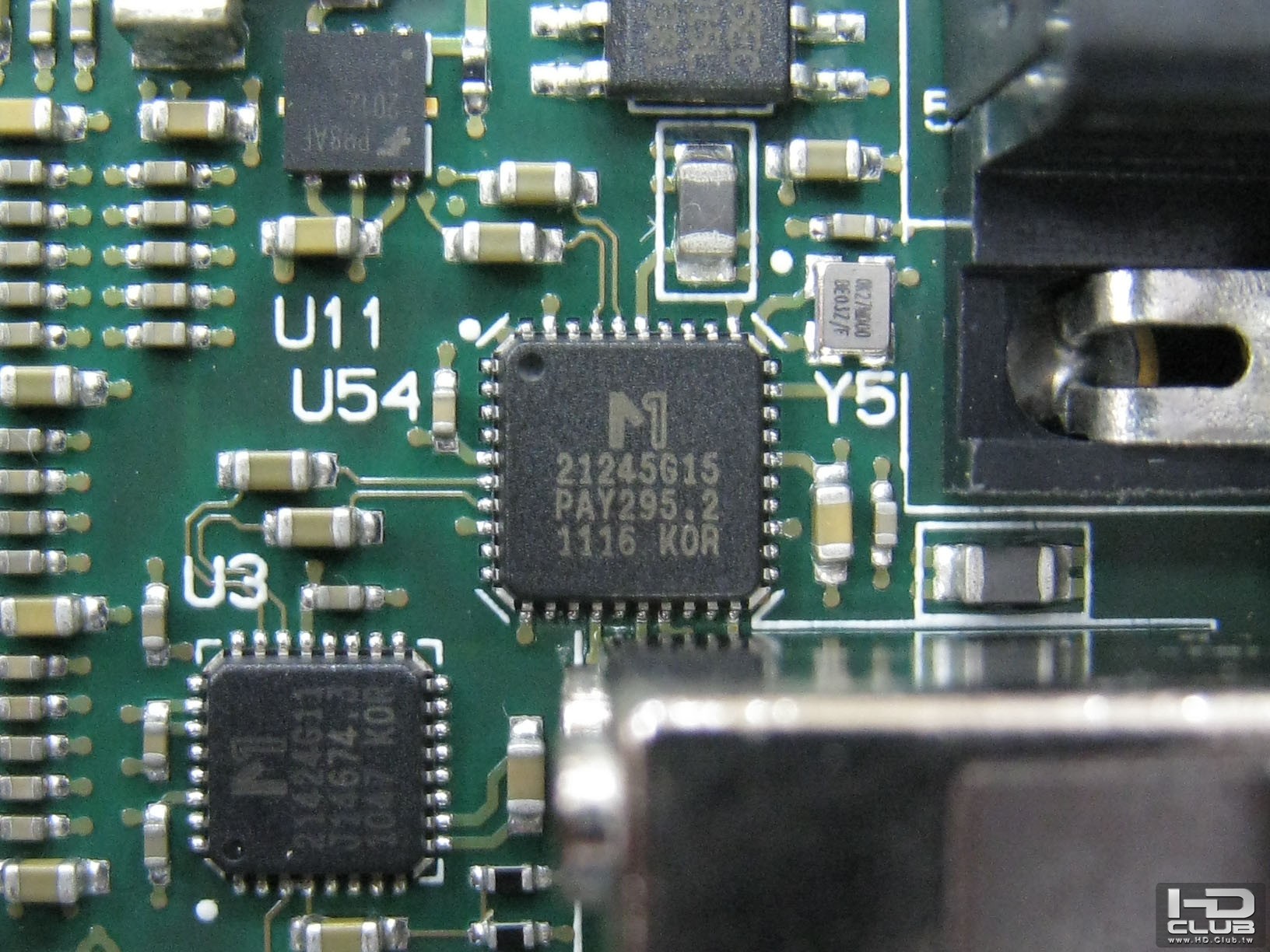

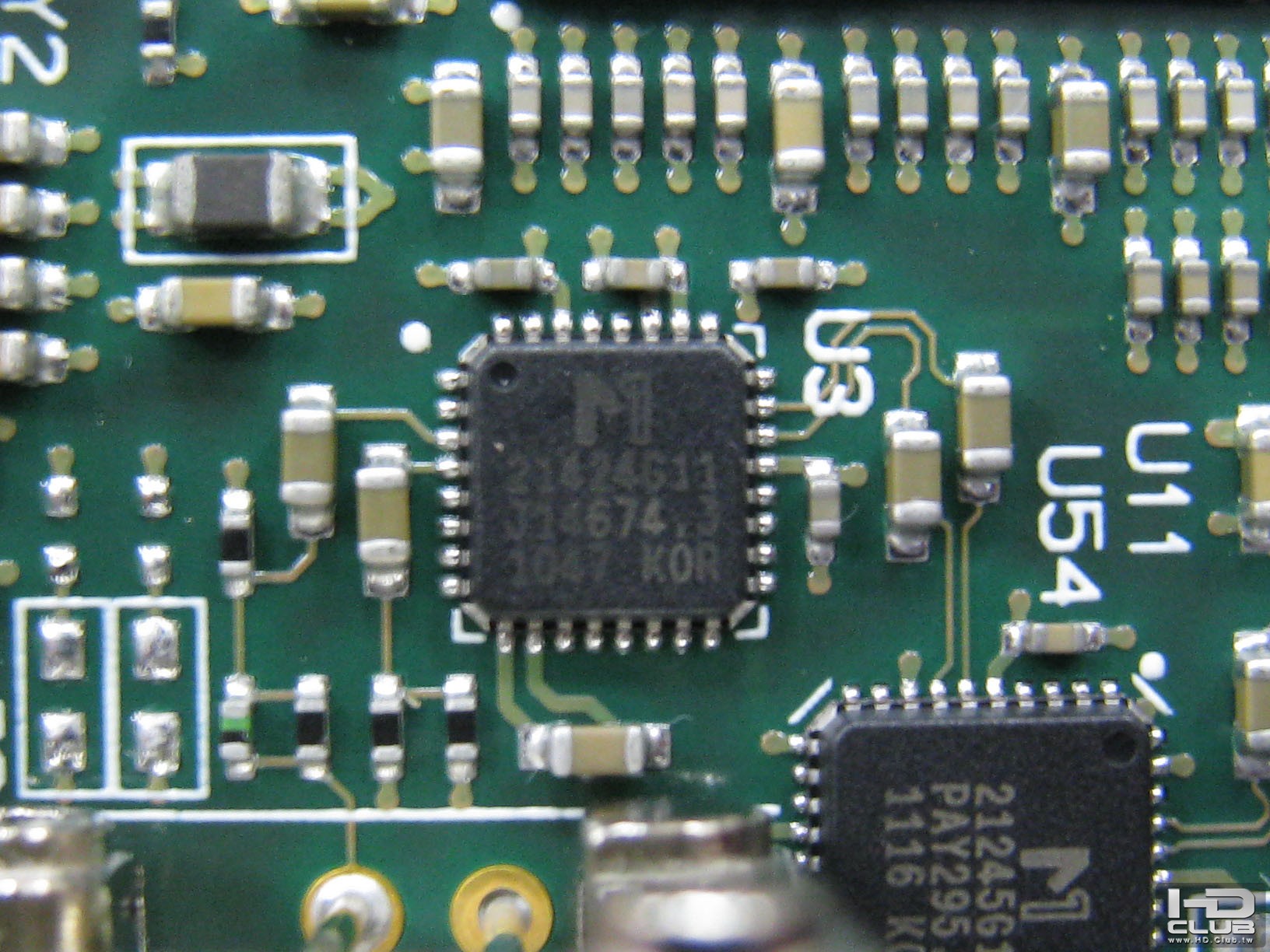

M21245G-15 & M21424, 共同負責處理 SDI 介面的晶片

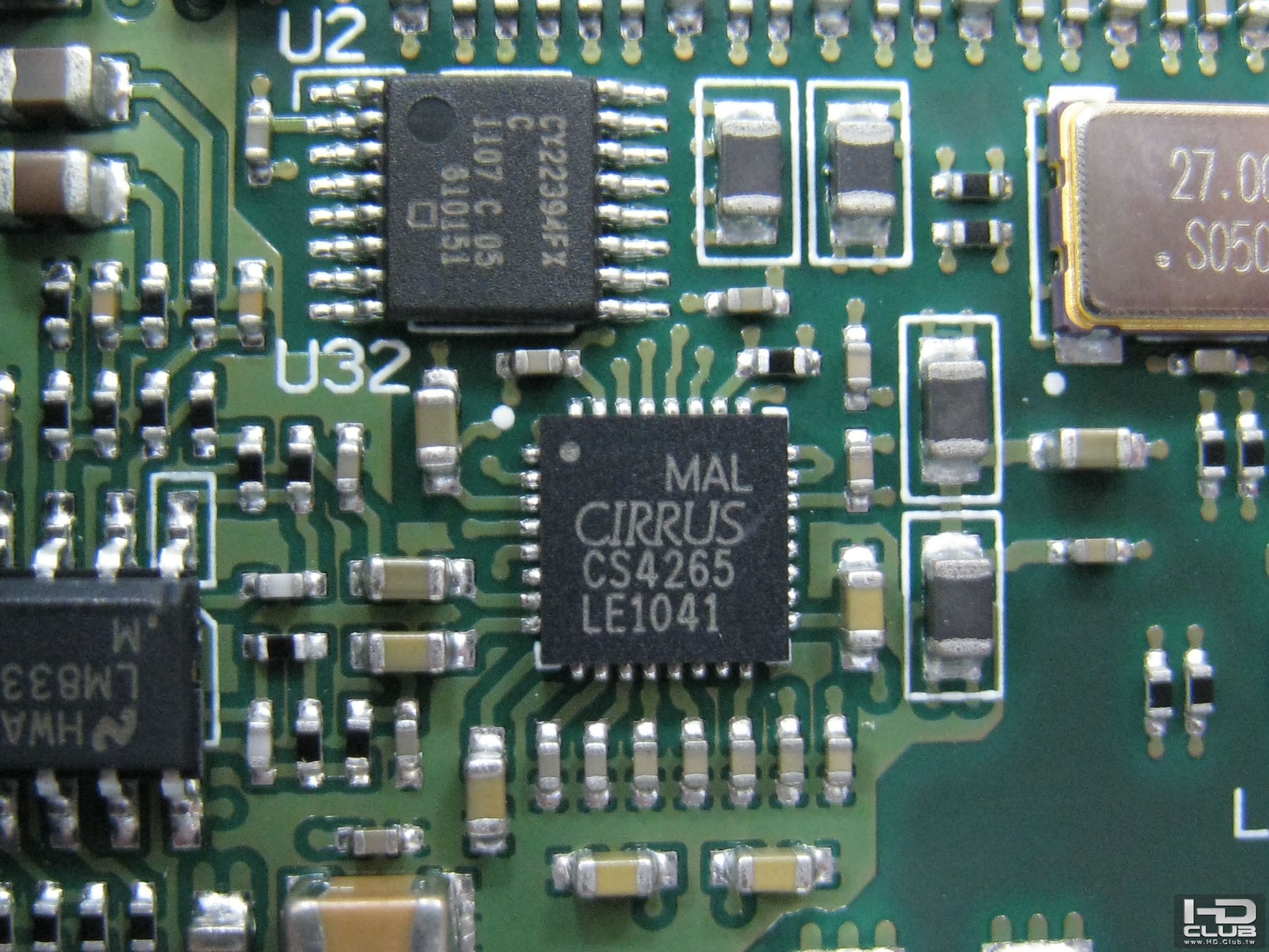

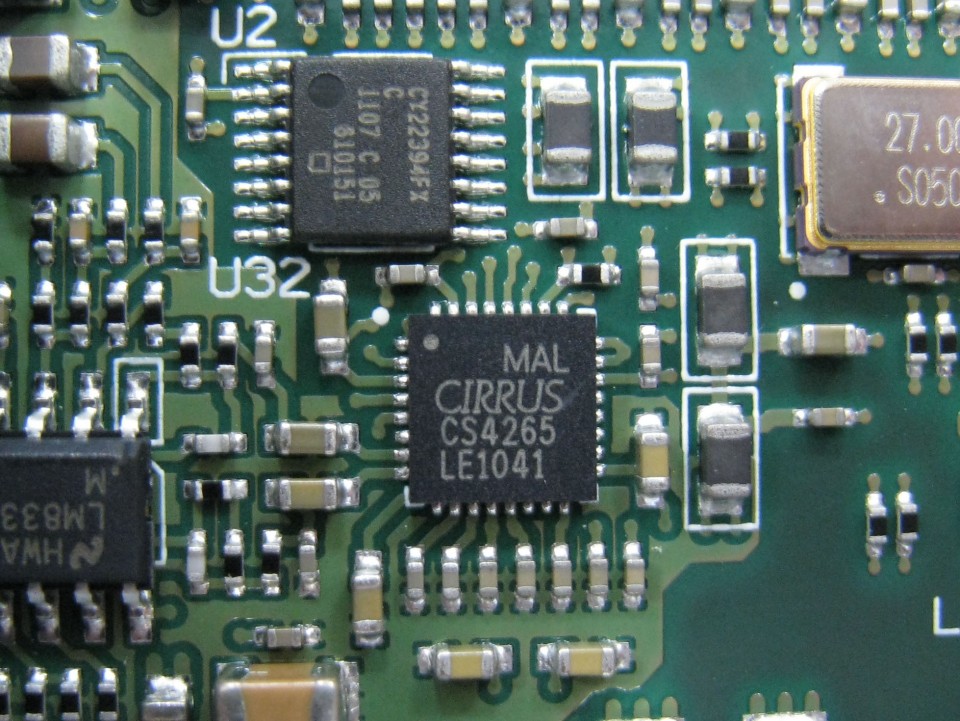

CIRRUS CS4265 高品質 192KHz Audio CODEC

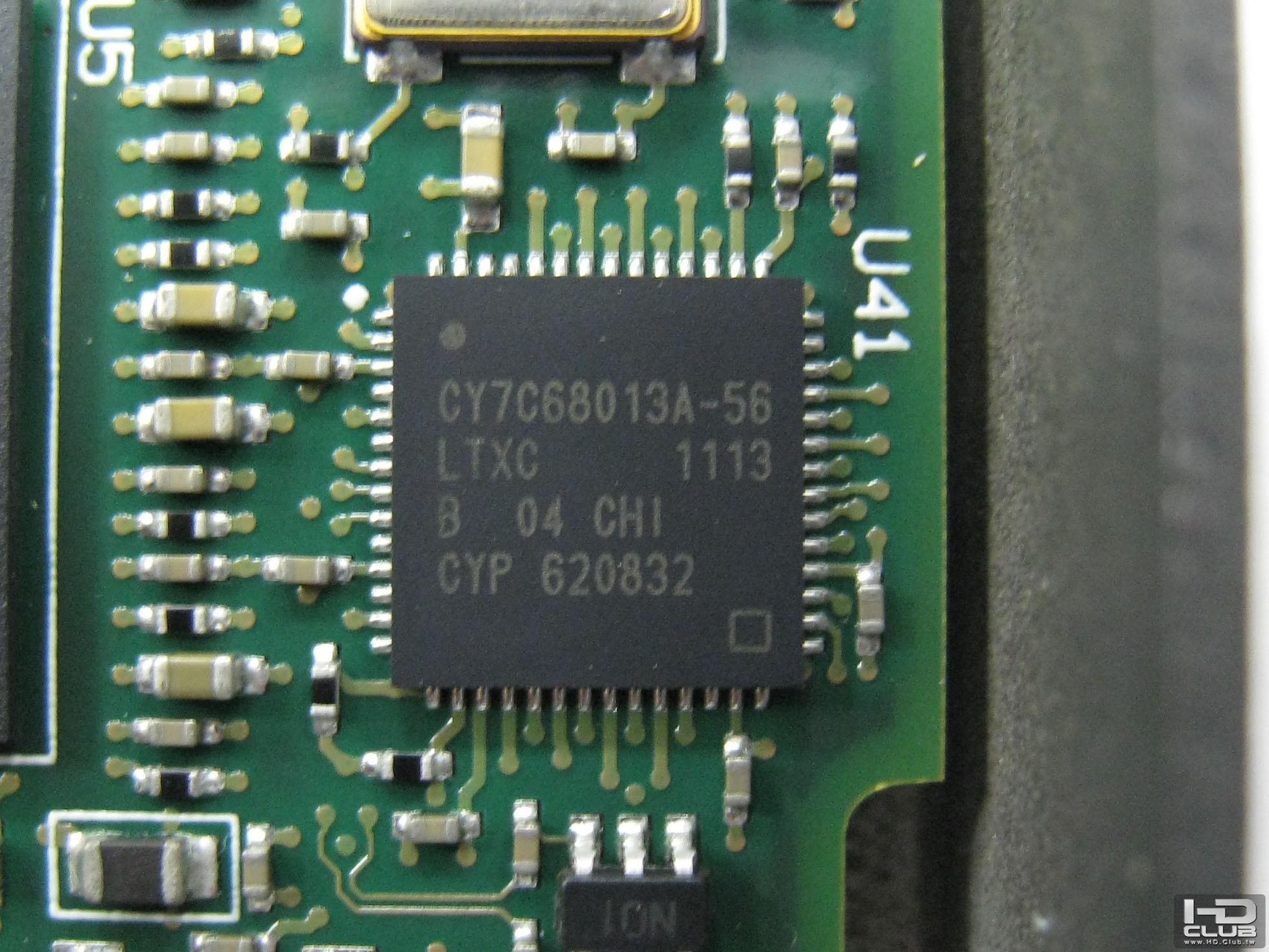

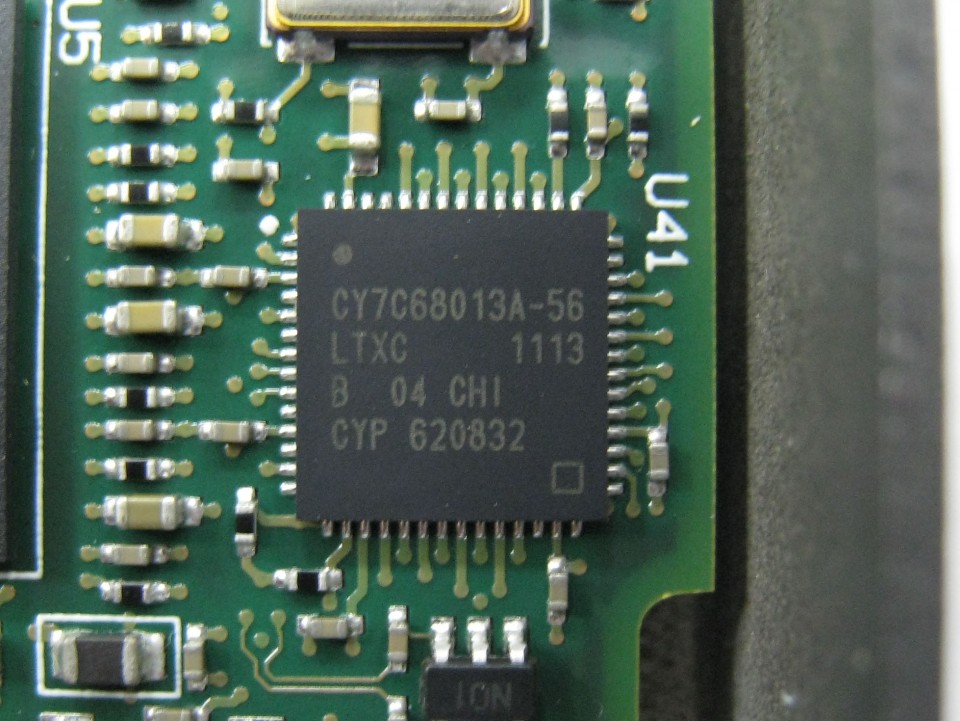

CYPRESS CY7C68013A USB 2.0 介面與 PC 通訊用的微控制器


H.264 Pro Recorder 的運作原理就是由 主控晶片 SPARTAN-6 FPGA 與 Fujitsu MB86H56 以 PCI 介面連接, 將 H.264 stream 資料接收下來後, 再與 CYPRESS USB 微控制器聯絡, 把資料送到 PC.

整體來看, BMD H.264 Pro Recorder 用料高級, 品質應該比起其他廠商來得優秀. 只可惜外觀質感看起來, 就很像是學生期末繳交的專題作業.

KOBSS

本文章最後由 KOBSS 於 2011-8-5 17:48 編輯

由於在測試途中發現了嚴重的問題, 故取消 測試文 部分.
目前已知問題:

1. 第一版驅動程式 H.264 AVC stream 資料流量幾乎不受控制, 最高可飆到 40Mbps
2. 第二版驅動程式資料流量壓下來了, 雖然僅能 20Mbps, 畫質比第一版差了很多
3. 色差不接受 480p 格式
4. 480i 以及 1080i 格式只能以 30p 記錄, 但是並不像 圓剛是直接把 1080i60 錄成 interlace 1080p30. BMD 錄出來是去交錯的 1080p30
5. 遇到極複雜的畫面, 會有壓縮失敗導致當機的問題

BMD support team 允諾下一版軟體會改善這些問題, 但是等了兩個星期竟然沒有進一步的消息.
暫時不建議購買 BMD 此項產品.

west

我蠻好奇的是這樣的硬壓影片畫質會比使用軟體壓製好嗎?

rating

「意外的發現網路購物業者, 此項商品可寄到台灣, 所以就直接下訂不麻煩同事了」
可以問一下是哪間網路購物站嗎？

KOBSS

回覆 3# west
基本上, 高級的硬壓是軟體難以相比的
我原先也是很懷疑硬壓的品質, 直到看過 Fujitsu 的 Demo 之後, 驚訝到下巴差點掉下來…

artist1128

本文章最後由 artist1128 於 2011-7-16 16:57 編輯

補充介紹頁面:

http://www.blackmagic-design.com/products/h264prorecorder/

Professional Encoding
H.264 Pro Recorder is for the industry professional who needs professional encoding from SDI, HDMI, analog component/composite and balanced audio! H.264 Pro Recorder includes Blackmagic Design's powerful Media Express for frame accurate deck control with EDL import! Media Express lets you encode on Mac and Windows!
Highest Quality Video CaptureH.264 Pro Recorder allows you to select between SDI, HDMI and analog component video inputs. You can select to take audio from the SDI, HDMI or stereo balanced analog audio input jacks. H.264 can be connected directly to HD or SD video sources because the SDI, HDMI and analog component inputs all switch between formats. This means you can capture from HDCAM, Digital Betacam, Betacam SP, DVD players and more!

H.264 Pro Recorder Tech Specs

H.264 Pro Recorder

Connections
SDI Video Input1 x 12 bit SD/HD switchable.
Analog Video Input1 x Component YUV on 3 BNCs switchable to S-Video or Composite.
Component supports HD and SD.
HDMI Video Input1 x HDMI type A connector.
Analog Audio Input2 Channels of professional balanced analog audio with standard 1/4 inch jack connections.
SDI Audio Input2 Channels from embedded SDI audio.
HDMI Audio Input2 Channels from embedded HDMI audio.
Device ControlSony™ compatible RS422 deck control port.
Computer InterfaceUSB 2.0 high speed (480Mb/s)Standards
SD Format Support625/25 PAL, 525/29.97 NTSC and 480p.
HD Format Support720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60, and 1080p60.
SDI ComplianceSMPTE 259M and 292.
Video Sampling4:2:2
Audio SamplingTelevision standard sample rate of 48 kHz and 24 bit.
Color Precision12 bit
Color Space4:2:2 YUV
HDMI Color Precision12 bit
Multiple Rate supportSDI, HDMI and component analog video connections are switchable between standard definition and high definition. SDI switches between 270 Mb/s standard definition SDI, 1.5 Gb/s HD-SDI and 3 Gb/s HD-SDI.
Copy ProtectionFor legal reasons HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content.

artist1128

本文章最後由 artist1128 於 2011-7-16 17:03 編輯

終於出現了HDMI介面的截取裝置,不曉得對於內含保護機制的HDMI數位流能否正常擷取?
Blackmagic出貨後,AJA應該也不會太久了.

請問"嚴重的問題"是甚麼呢?
僅透過USB2傳輸......嗯..這個有點.....不太高規格.
搭售塊專屬的USB 3卡其實不會增加太多成本,但能夠保證傳輸的穩定.

artist1128

本文章最後由 artist1128 於 2011-7-16 17:05 編輯

我蠻好奇的是這樣的硬壓影片畫質會比使用軟體壓製好嗎?
west 發表於 2011-7-16 11:10

壓縮技術良莠,硬體訊噪比,線路設計與零件用料都影響極大,這要親眼測試才會知道了.

KOBSS

本文章最後由 KOBSS 於 2013-7-4 23:36 編輯

終於出現了HDMI介面的截取裝置,不曉得對於內含保護機制的HDMI數位流能否正常擷取?

HDCP 請自己想辦法解決. 正規的 HDMI 擷取卡都不能擷取含有 HDCP 的訊號.

請問"嚴重的問題"是甚麼呢?

Fujitsu MB86Hxx 系列是很難駕馭的 H.264 CODEC 晶片.
從一年多以前的謎樣 HDMI 擷取卡, 到 Avermedia HD擷取盒, 可以發現它雖然品質令人訝異, 但是一般人根本無法完全駕馭它.

僅透過USB2傳輸......嗯..這個有點.....不太高規格.
搭售塊專屬的USB 3卡其實不會增加太多成本,但能夠保證傳輸的穩定.artist1128 發表於 2011-7-16 16:52

您的觀念不正確.
BMD H.264 Pro Recorder 的運作原理上面已提過了, USB 2.0 的頻寬, 對它而言相當足夠.

artist1128

本文章最後由 artist1128 於 2011-7-17 13:28 編輯

呃..........  Hello..........
有看到我有在 MU 放了一段擷取片段嗎?  大家都可以 "親眼" 看到啊?
KOBSS 發表於 2011-7-16 18:38

我的意思是,壓縮好壞無法僅看結果,除非是很明顯有缺憾.
通常必須在同系統上比對檔案才能看到差異.解析,邊緣,色像,彩度,明度,層次,灰階必須逐一比對,光看結果檔很難評估壓縮的良莠.....

KOBSS

回覆 11# artist1128
我還以為 RR7 這款 PS3 第一個遊戲, 只要是有玩過 PS3 的人應該都知道...
由於這款遊戲對於 PS3 飯來說, 畫面表現應該是熟得不能再熟了, 既能看到 1080p 60fps 的順暢, 也能看到複雜的貼圖.
所以拿來測 1080p60 的擷取裝置, 是再適合不過的一款遊戲.

靜態畫面壓得漂亮, 但是動態一堆馬賽克, 這樣應該一點意義都沒有吧...

KOBSS

本文章最後由 KOBSS 於 2011-7-20 16:41 編輯

問題反應給 Blackmagic Design 之後, 他們回覆承認有問題, 要等到下一版 Driver & firmware 才能解決問題.

目前嚴重的問題是, Fujitsu 這顆 H.264 CODEC 會為了畫面品質, 而壓縮出超標 bitrate 的 Video stream, 導致接收端後台作業異常.
例如下面這個測試畫面
fail_pic.zip (25.6 KB, 下載次數: 705)

2011-7-20 04:38 PM 上傳

點擊文件名下載附件

BMD H.264 Pro Recorder 接到這個畫面後, 錄影軟體會立刻當機, 無法順利擷取.
所以測試文先暫緩.  等新版軟體推出之後再驗證.

各為如果對此產品有興趣, 建議先等等...
