如果看的懂原廠英文說明的朋友可以直接參考附檔,步驟寫的很簡明扼要。

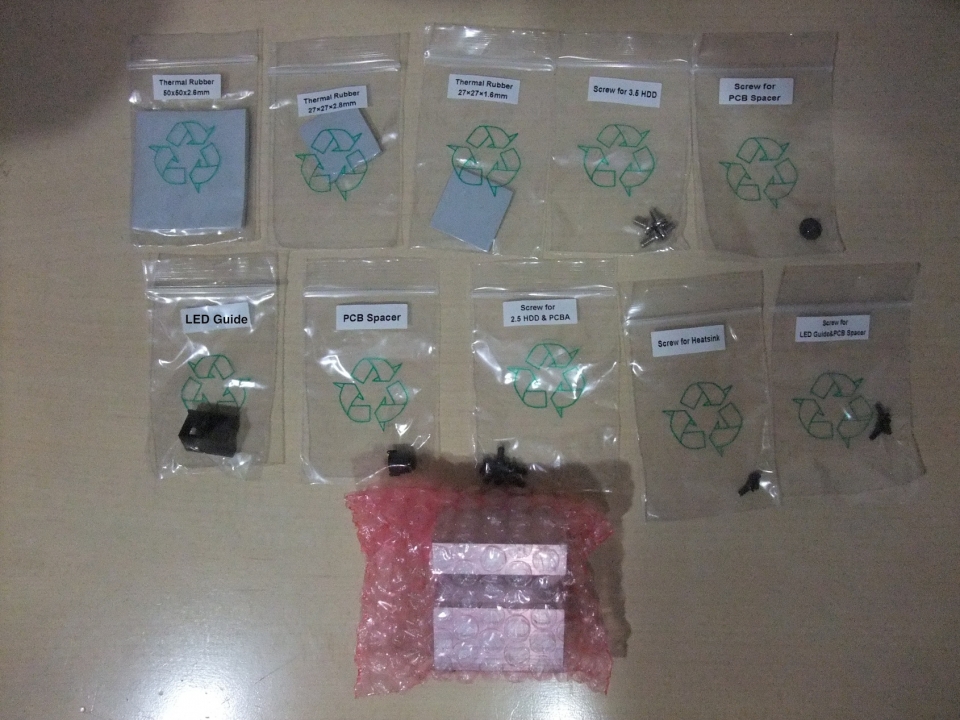

所需工具:十字起子(握柄要夠長,才夠使力),尖嘴鉗

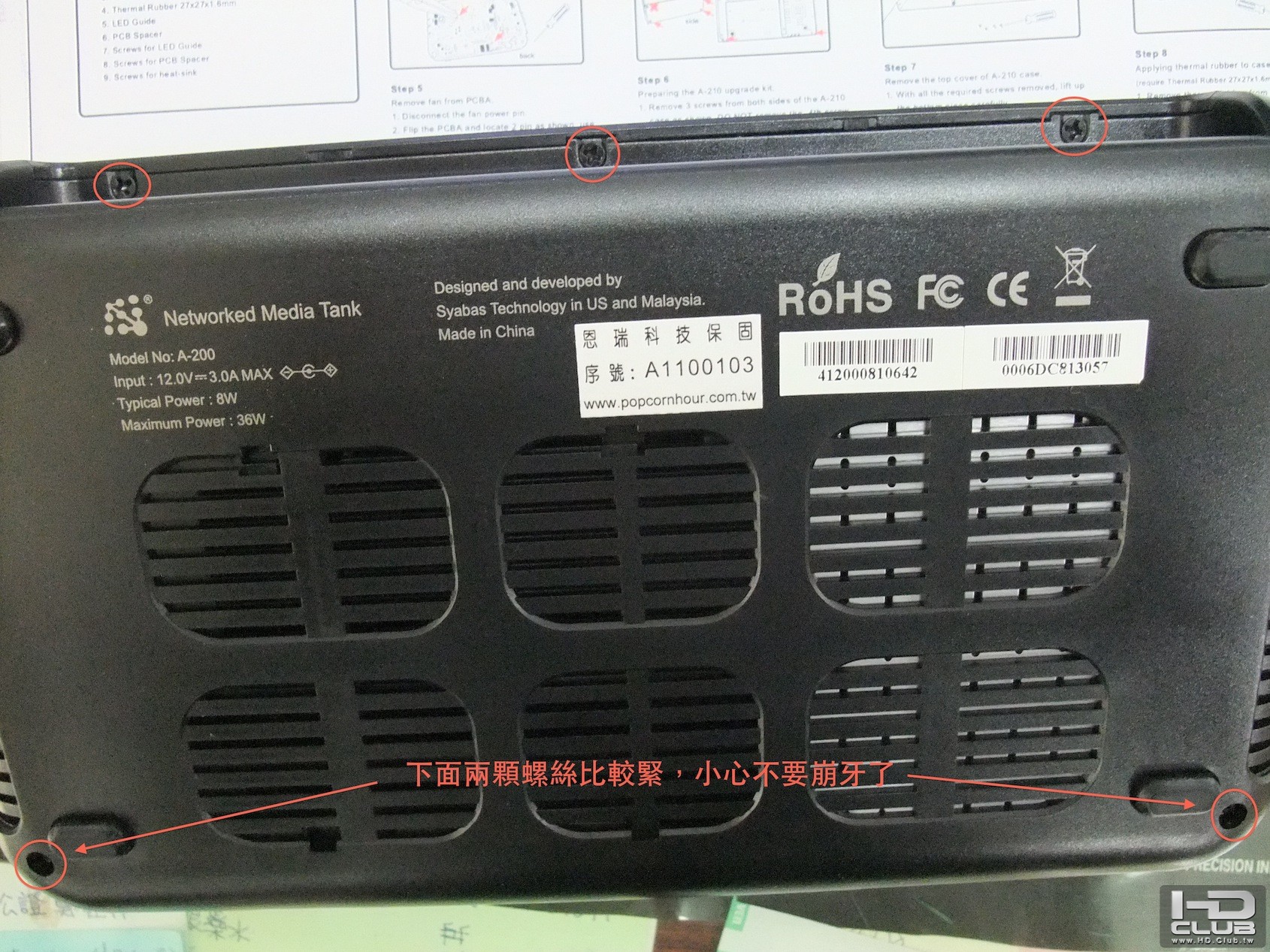

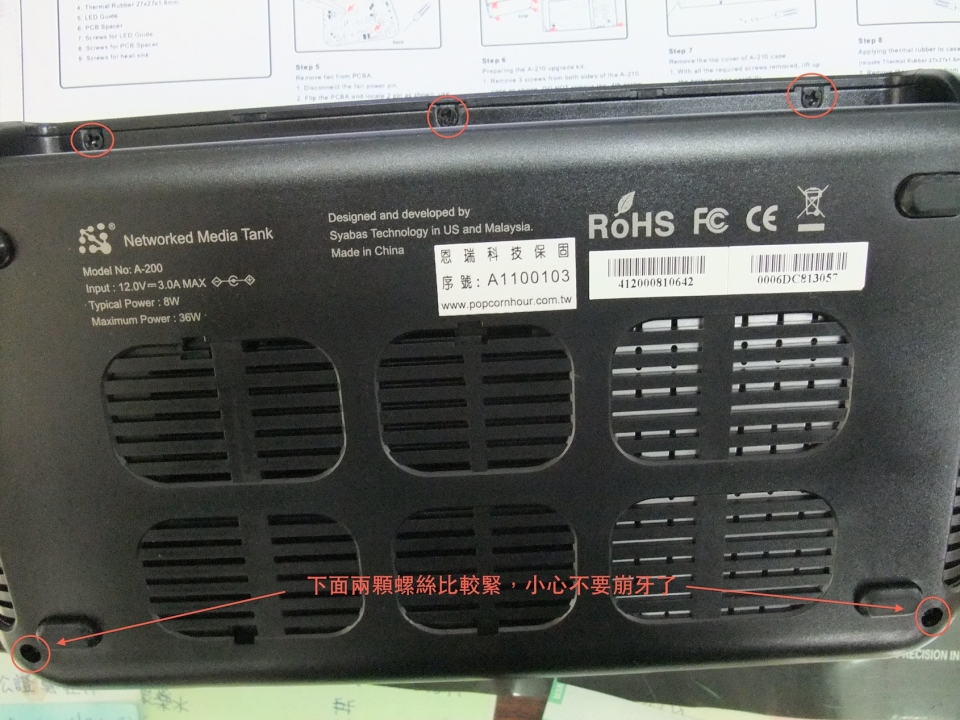

  • 鬆開A-200底部靠近前方的兩顆螺絲,這兩顆很緊,要確認十字有進去再慢慢轉出來。再來是靠近後方端子區的三顆螺絲,然後將有爆米花logo的上蓋掀起。 DSCF2874.JPG
  • 鬆開固定內接硬碟的塑膠托盤螺絲,向旁邊滑動取下。 DSCF2878.JPG

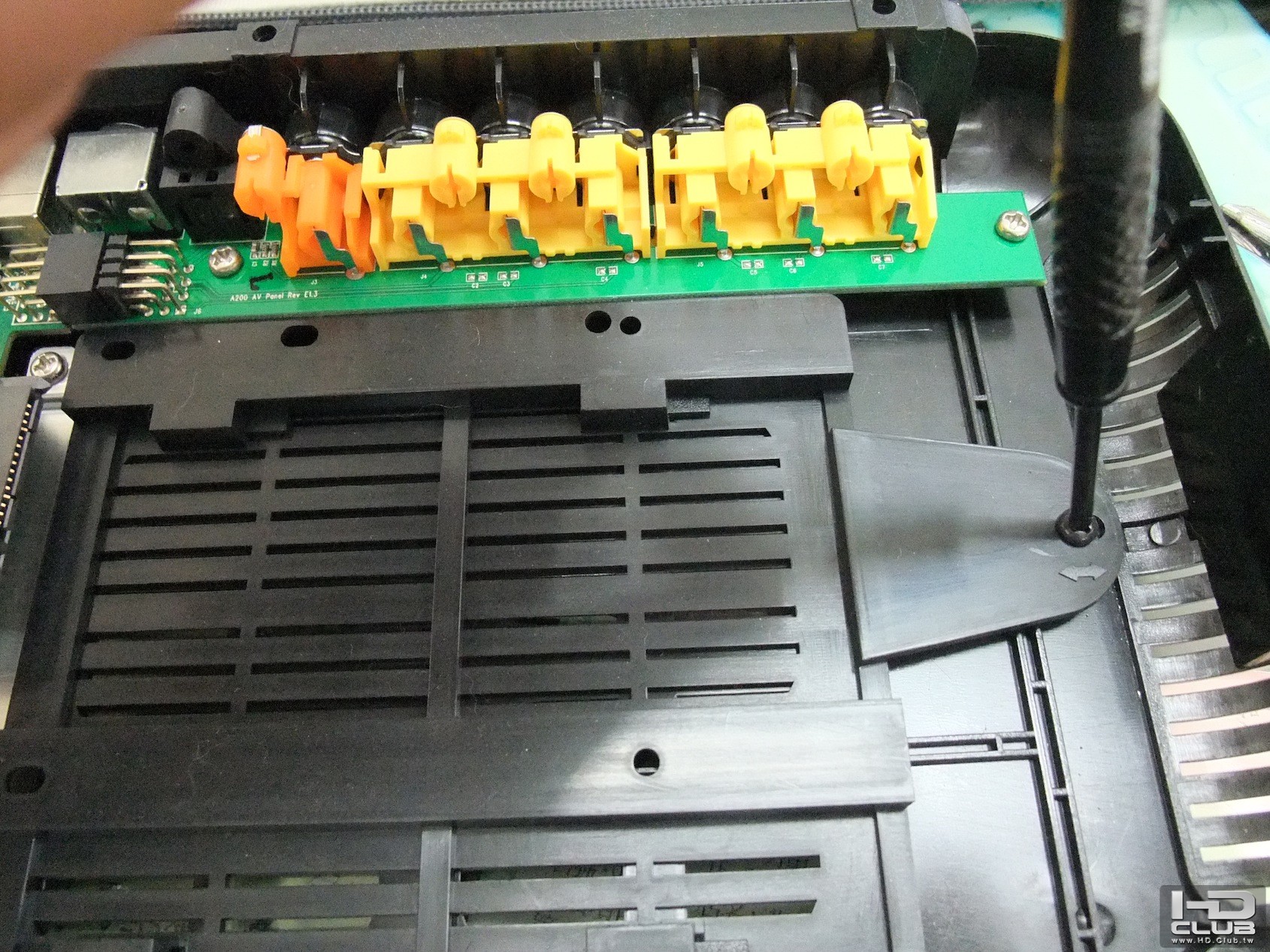

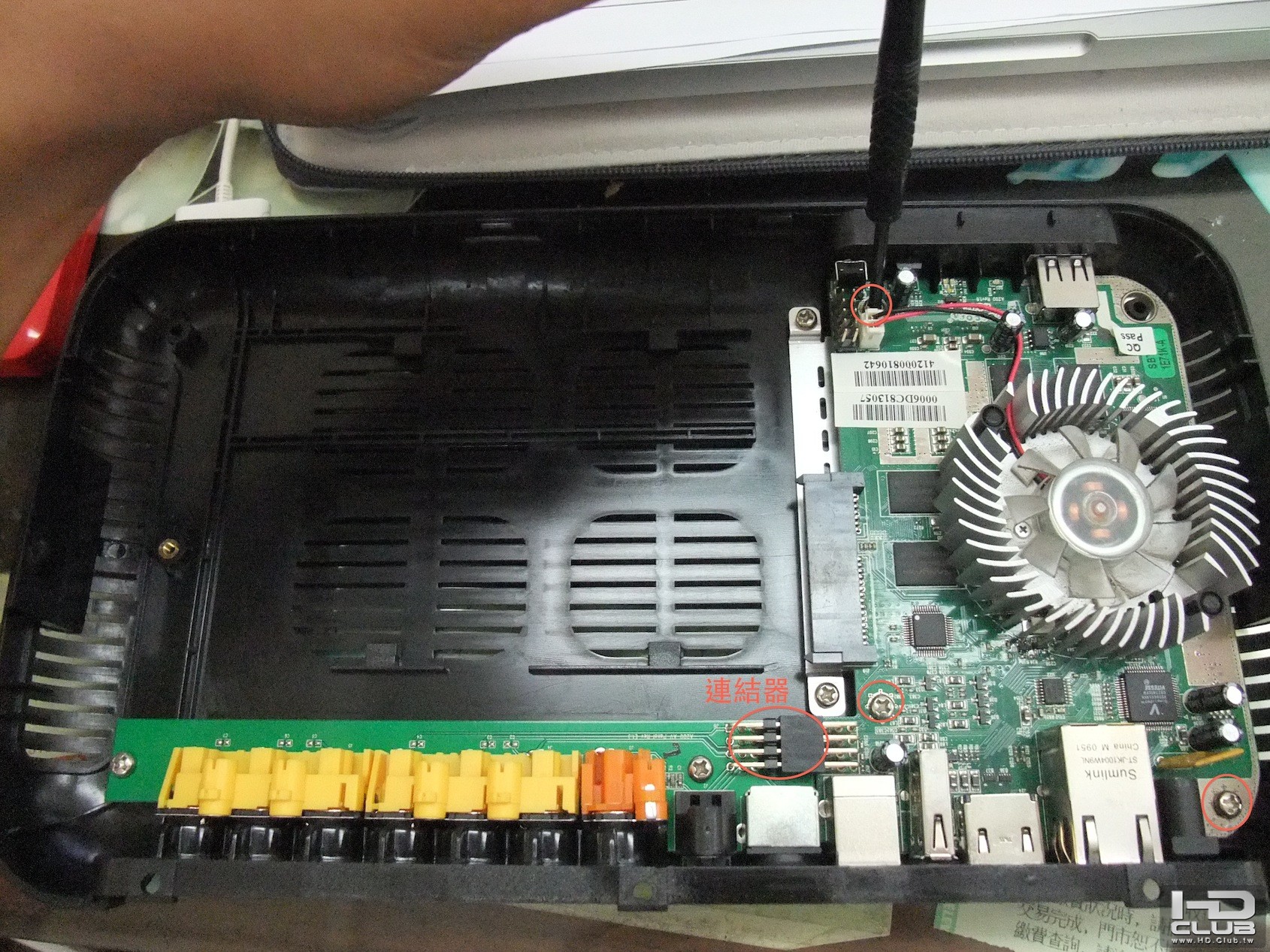

  • 鬆開固定PCB電子板的三顆螺絲,然後左右慢慢的移動使其脫離連結左方AV端子擴充板的接腳,這個步驟大概是所有最需要小心的。 DSCF2879.JPG

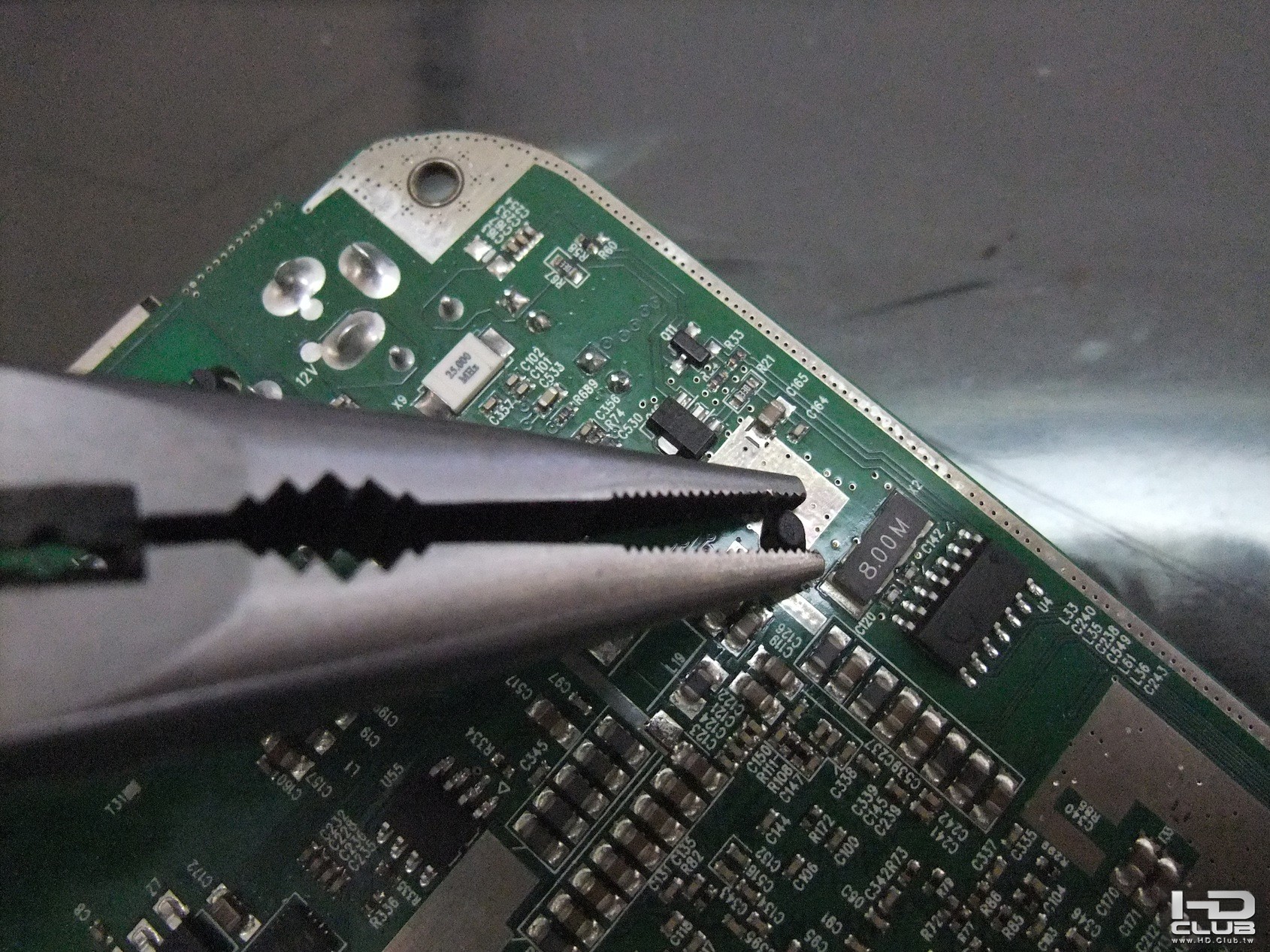

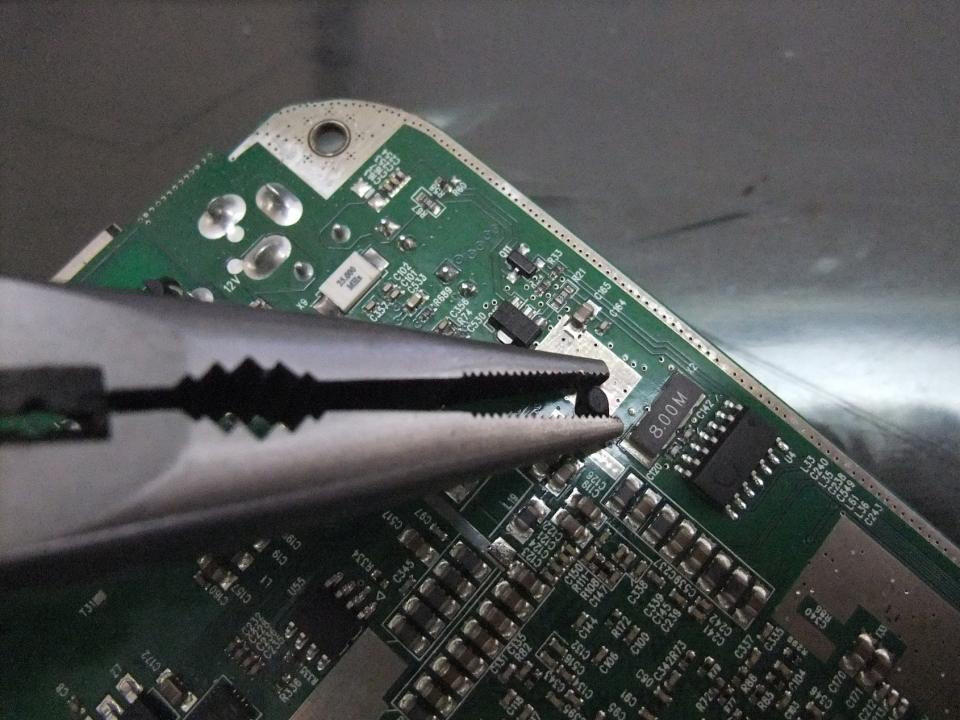

  • 把風扇的電源移除,把PCB電子板翻過來,用尖嘴鉗夾緊固定風扇的兩個塑膠釘,往下擠壓使其脫離。PCHTW兄有特別提醒要小心,免得不小心把上面的電子零件弄掉了。 DSCF2880.JPG

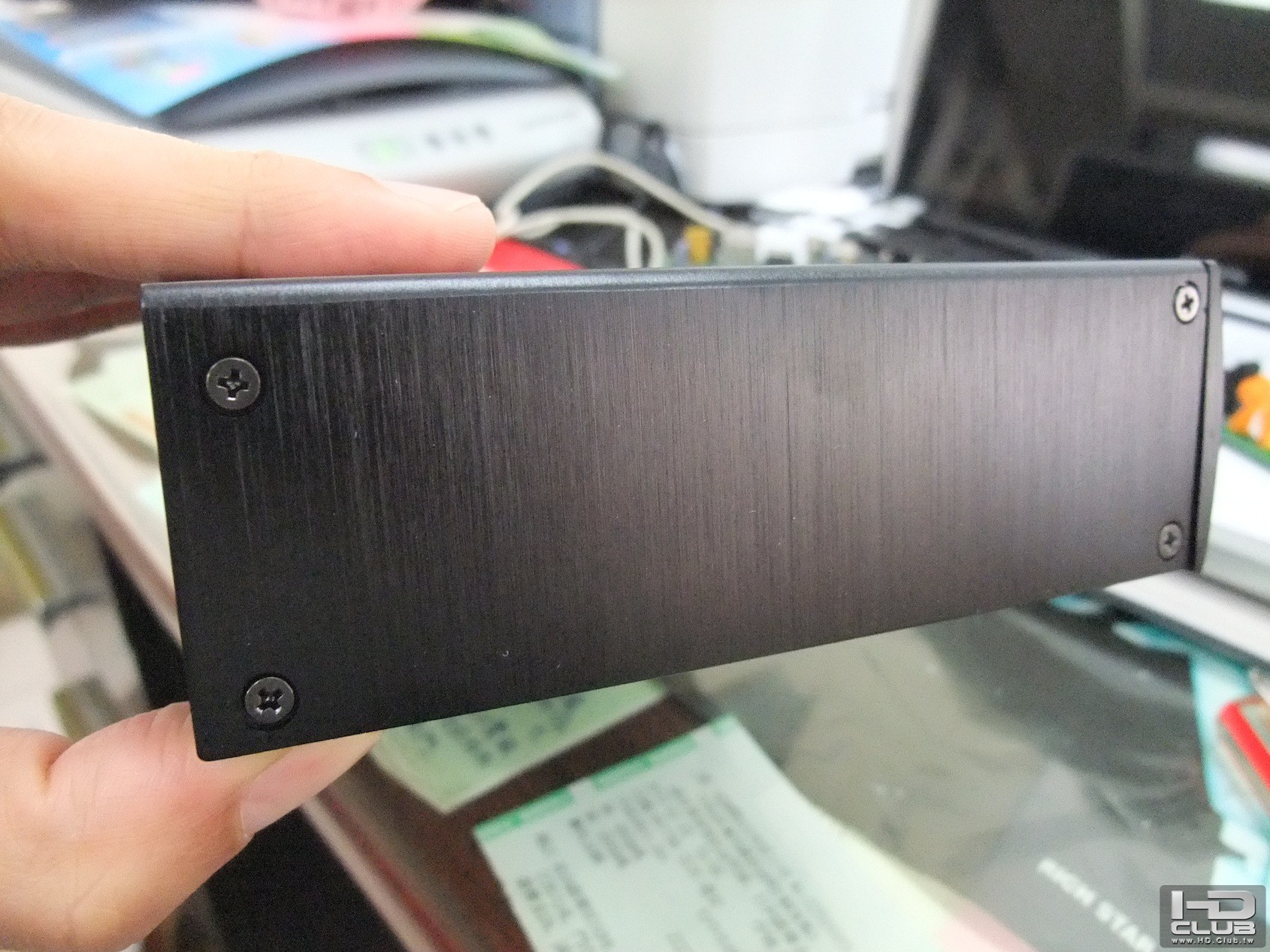

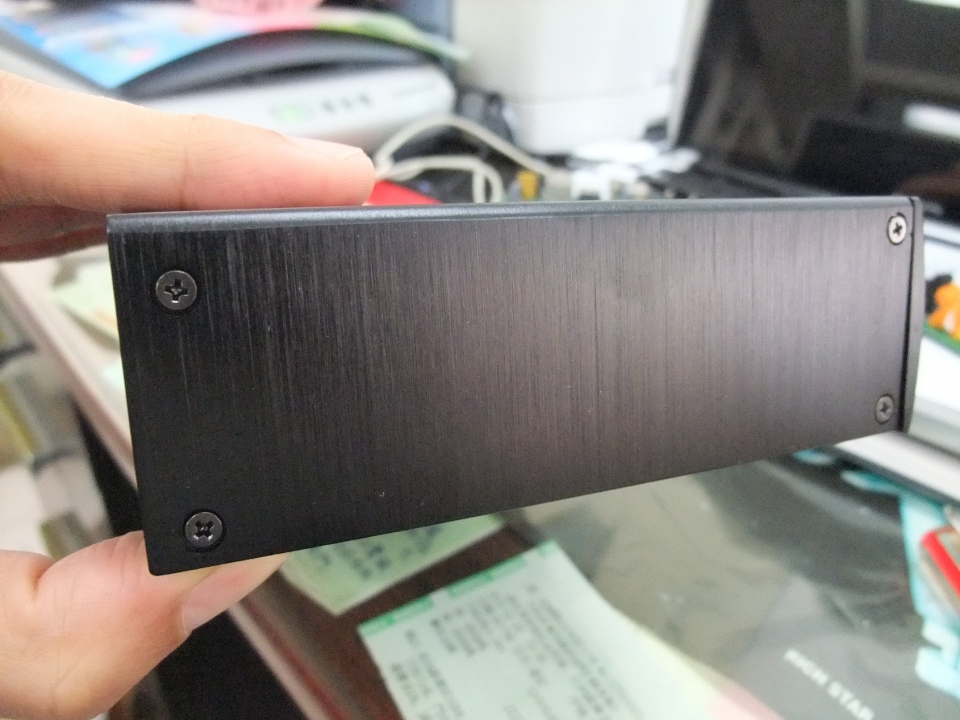

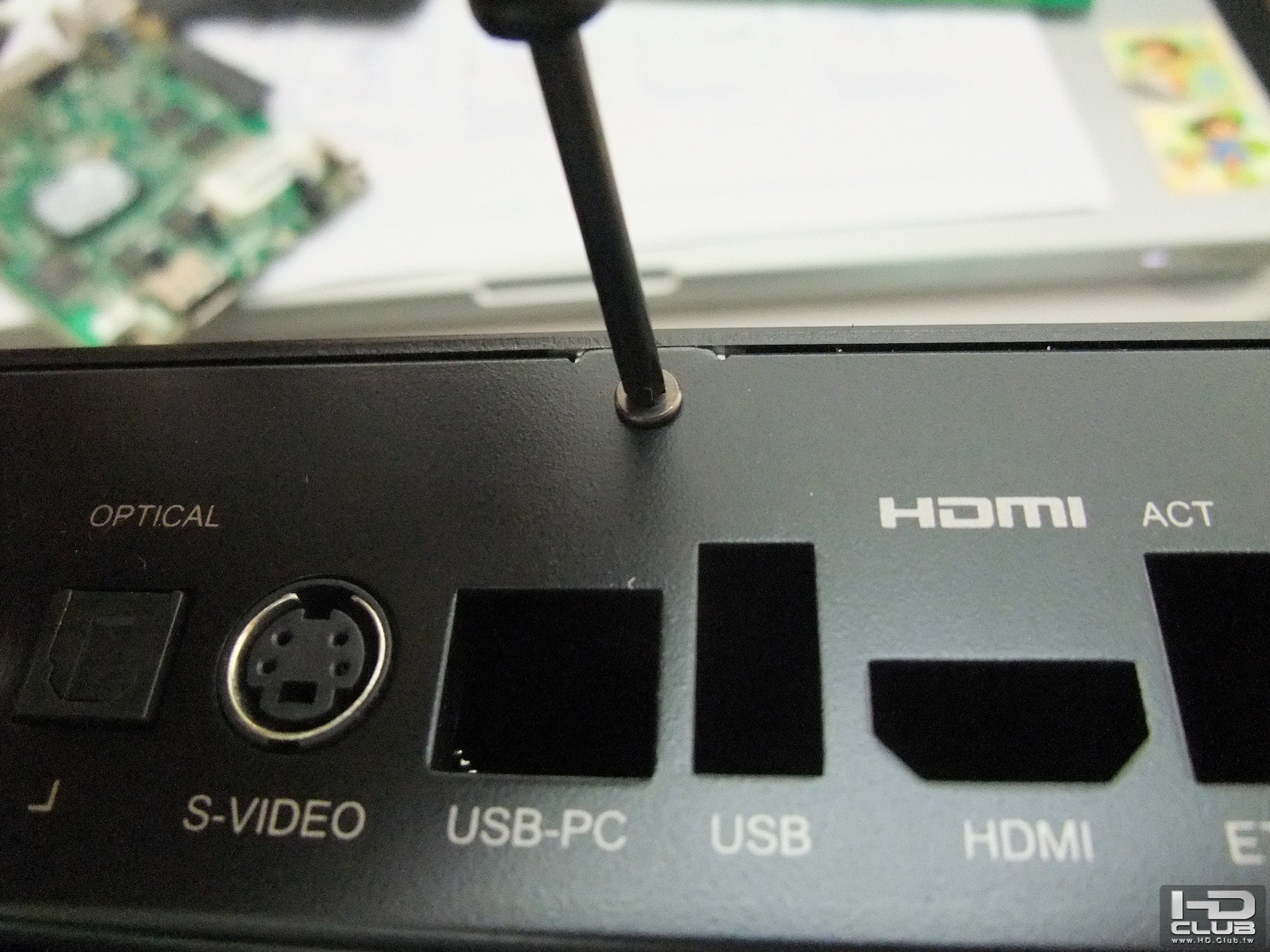

  • 再來就是準備A-210鋁殼的部分,先鬆開左右兩側各三顆螺絲,第四顆 (前方上面那顆)暫時先不動,然後鬆開靠近後方端子區的一顆螺絲和底部的兩顆螺絲,最後才是之前沒有鬆開的那顆螺絲,到這裡鋁殼上下部就可以分離了。 DSCF2881.JPG DSCF2882.JPG

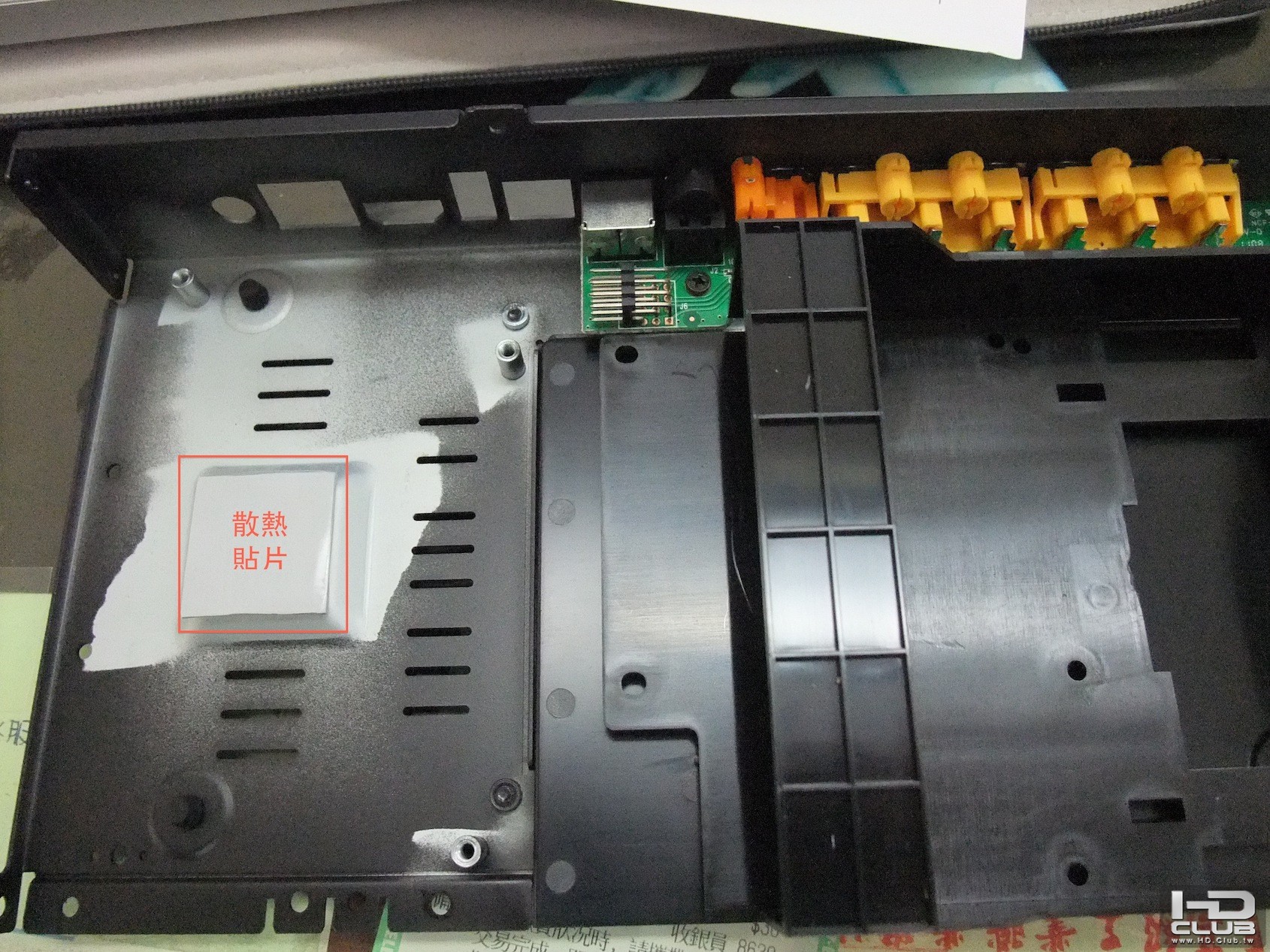

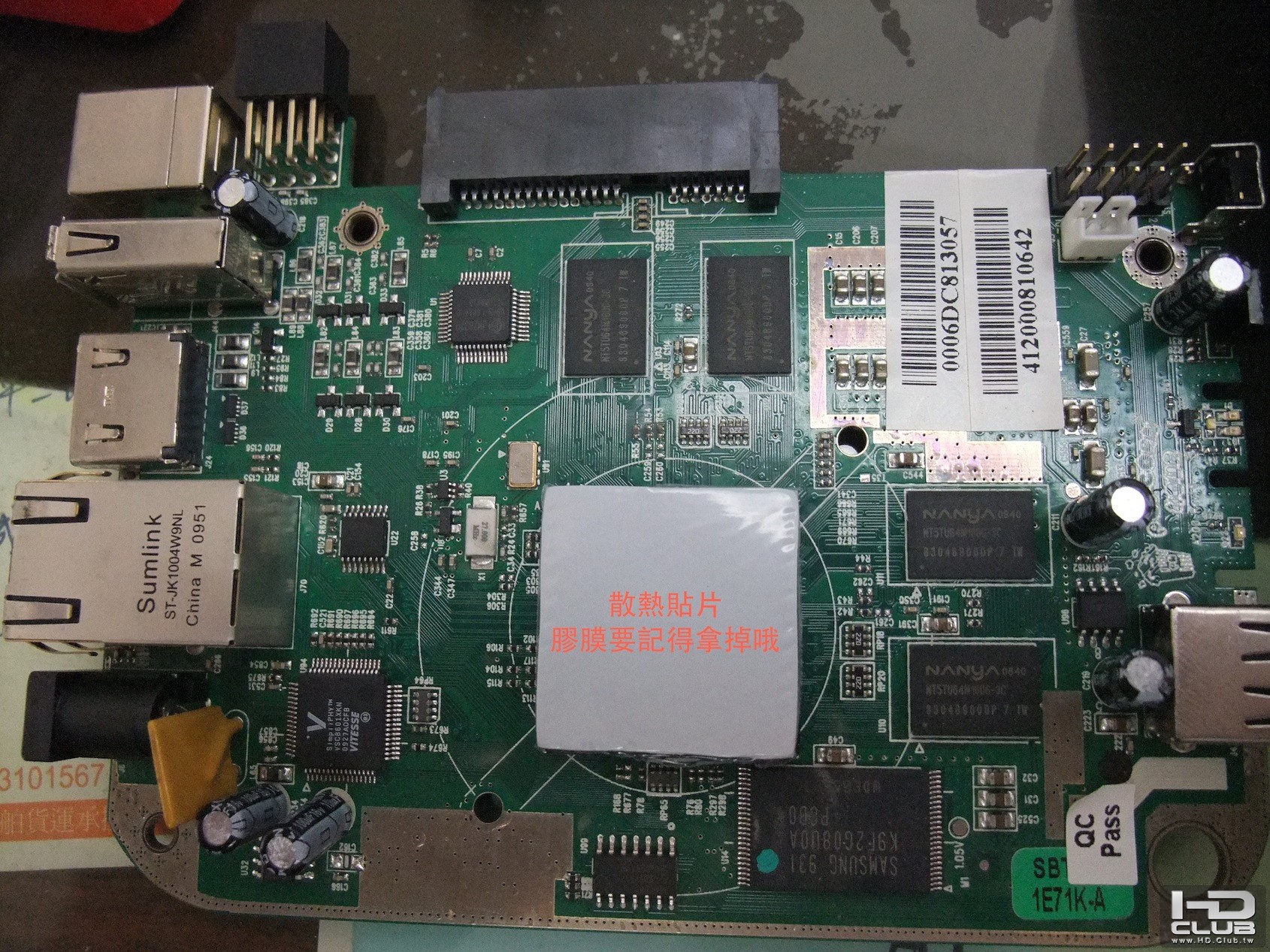

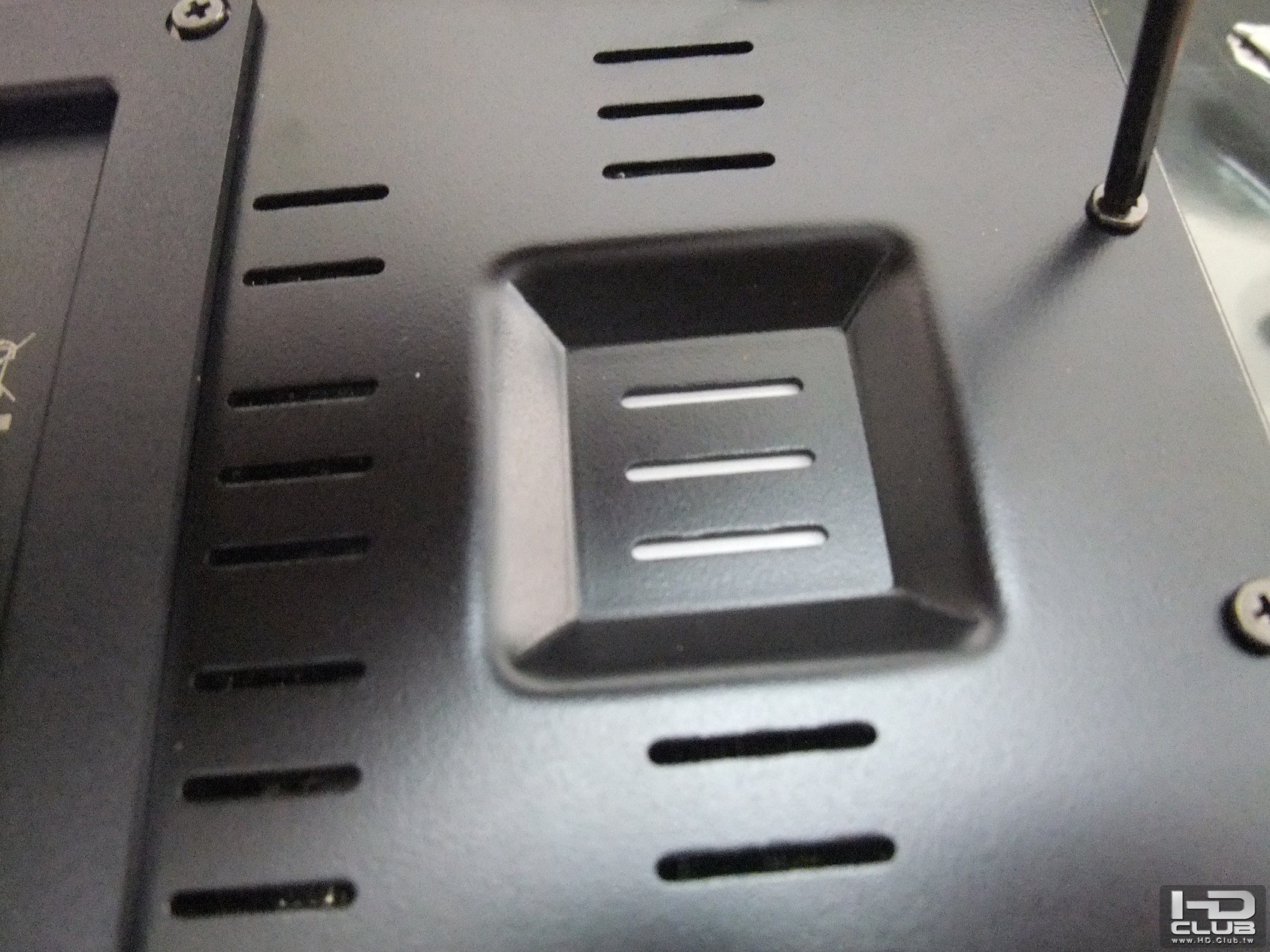

  • 端子部朝後,再左手邊接近散熱開孔有一正方形的凸起處,放上標示27*27*1.6mm的散熱膠片,記得上下的塑膠膜都要拿掉。 DSCF2883.JPG

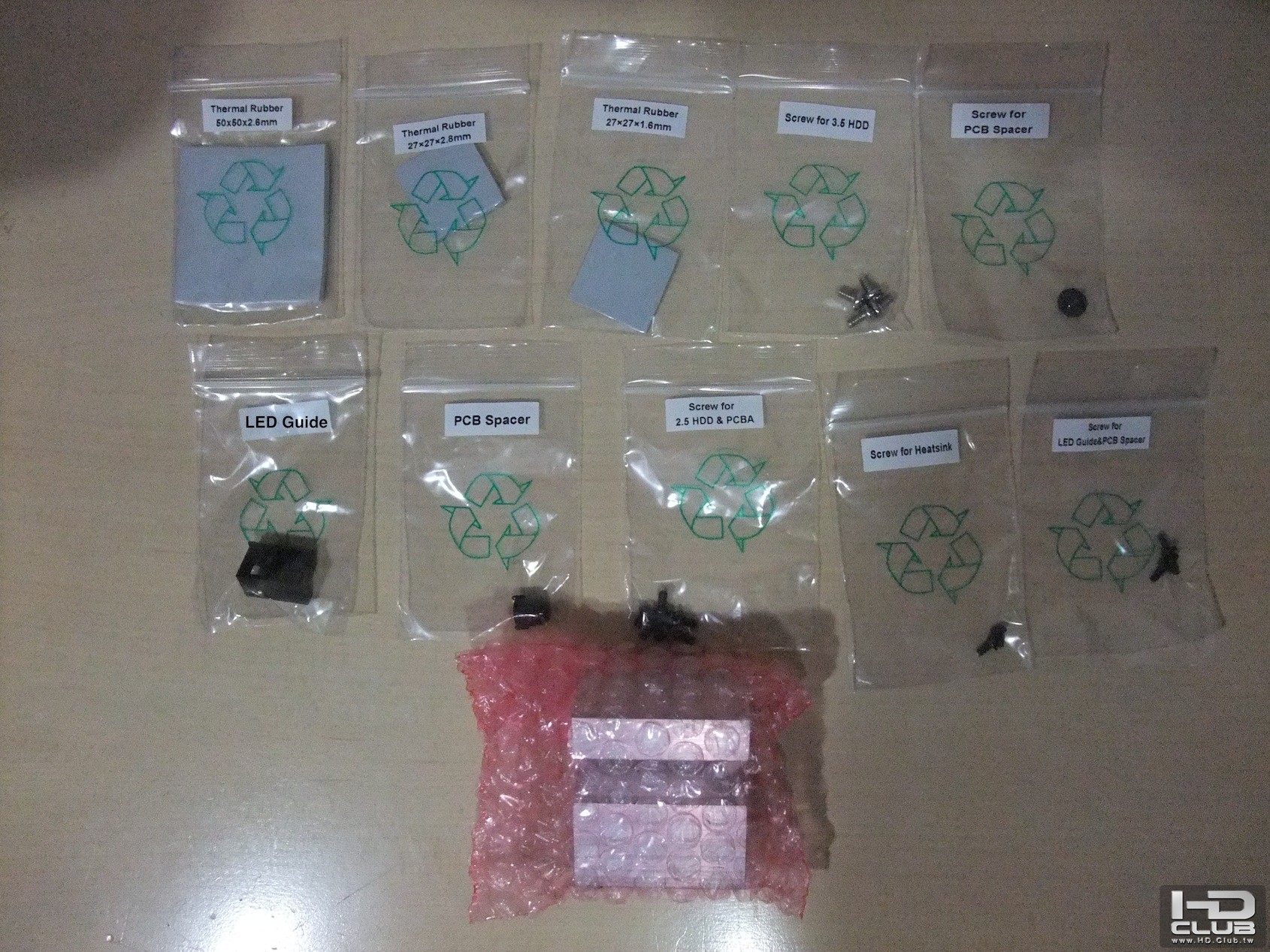

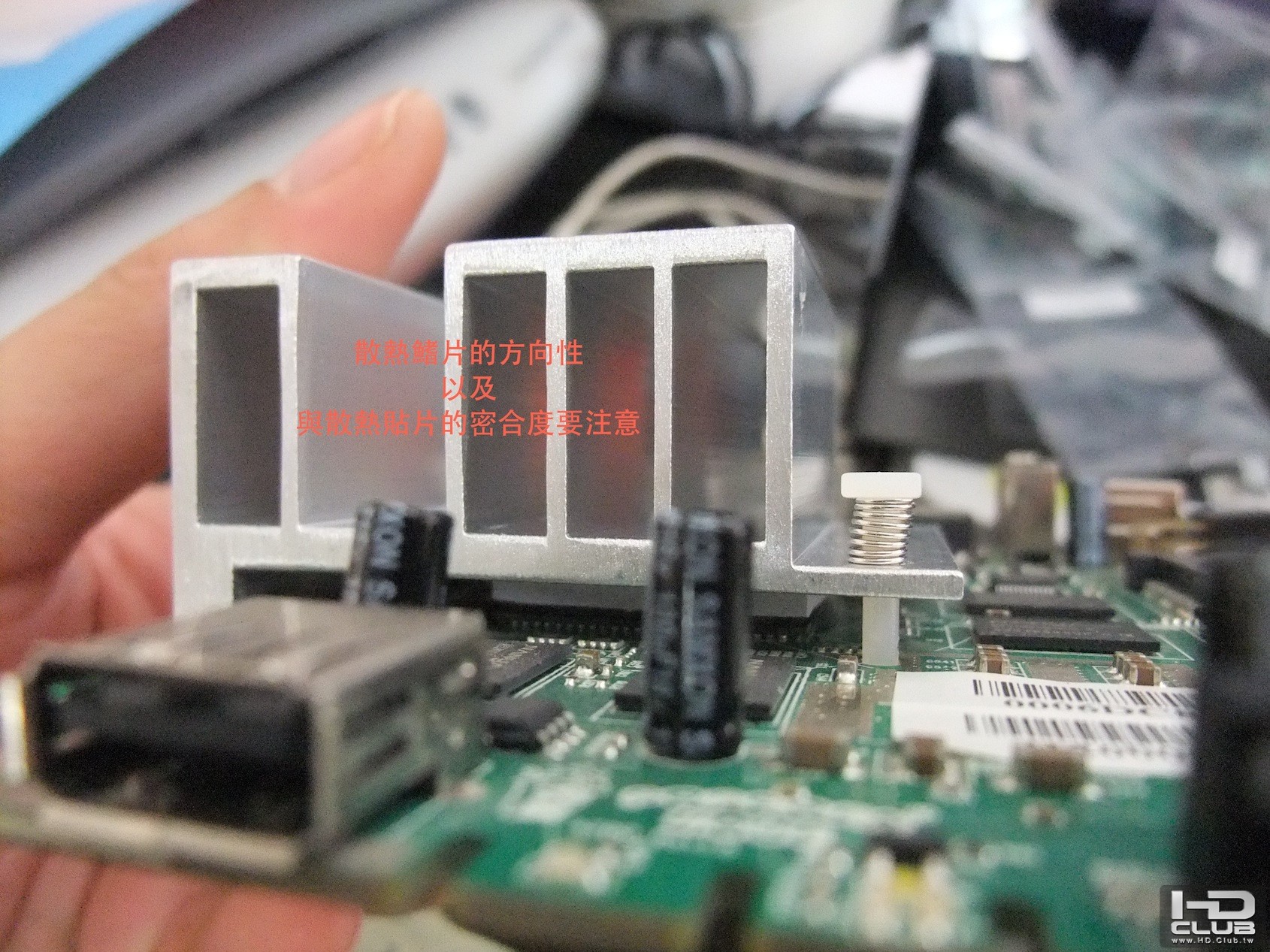

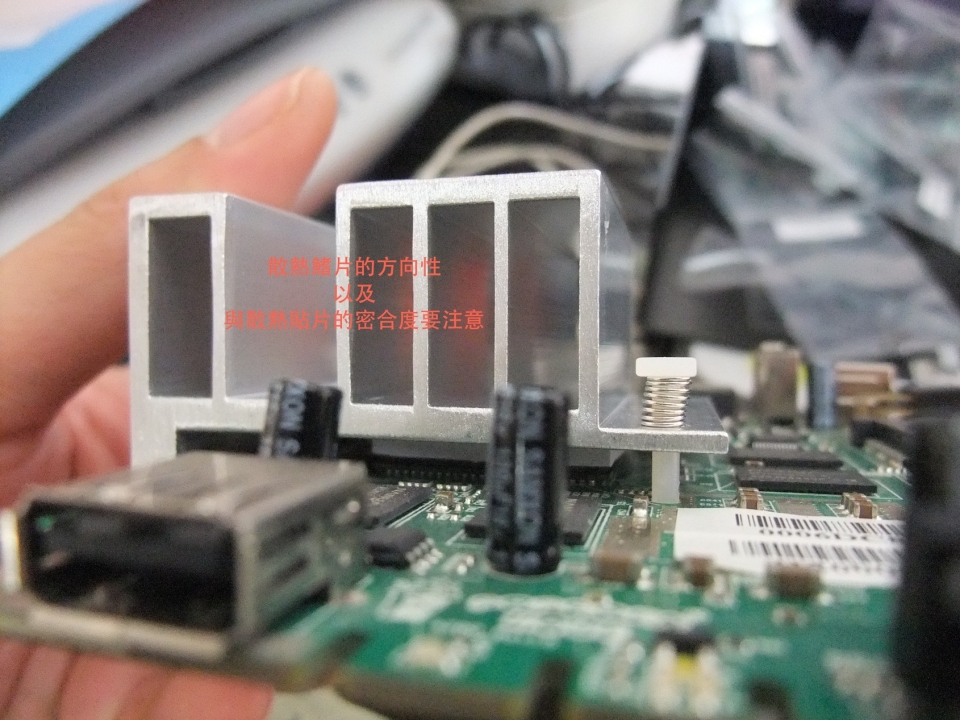

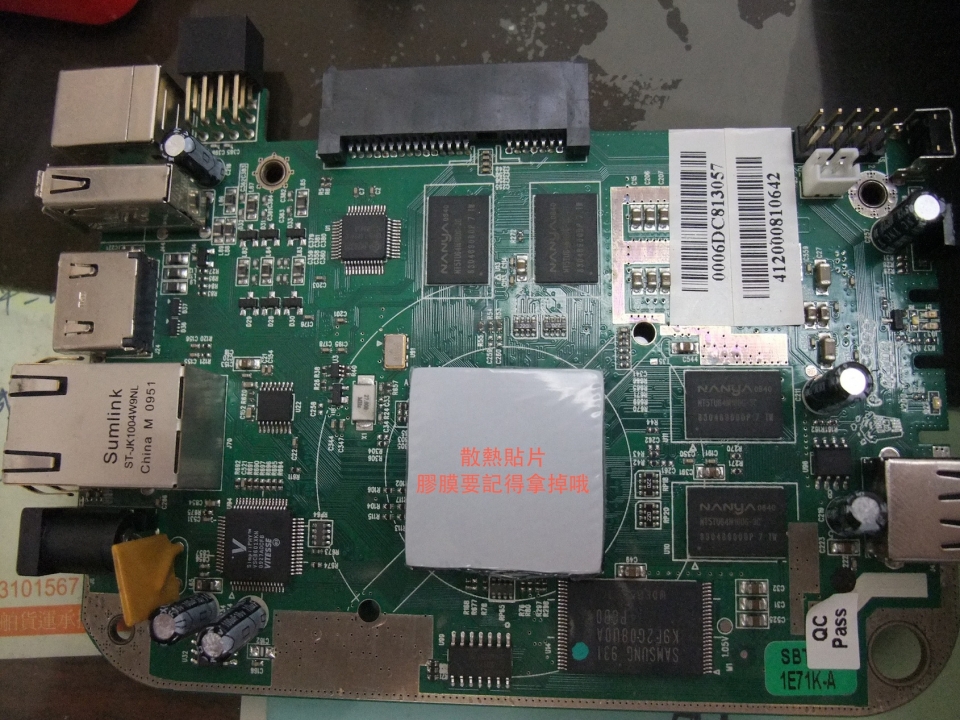

  • 在Sigma晶片上放上標示27*27*2.8mm的散熱膠片,然後對準孔放上鋁擠散熱片,確認塑膠釘有正確按下,散熱片要正確接觸散熱膠片。 DSCF2884.JPG DSCF2885.JPG

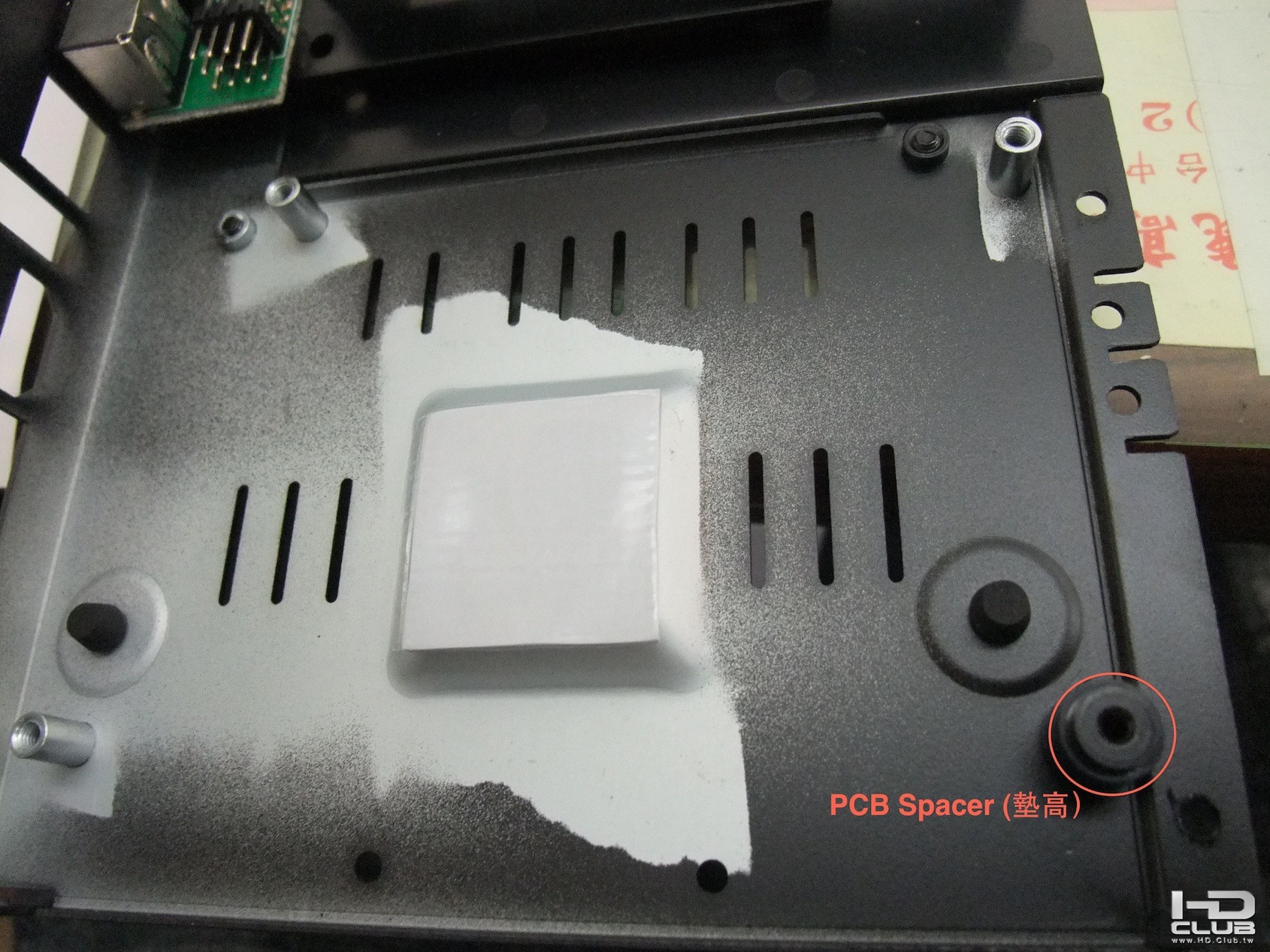

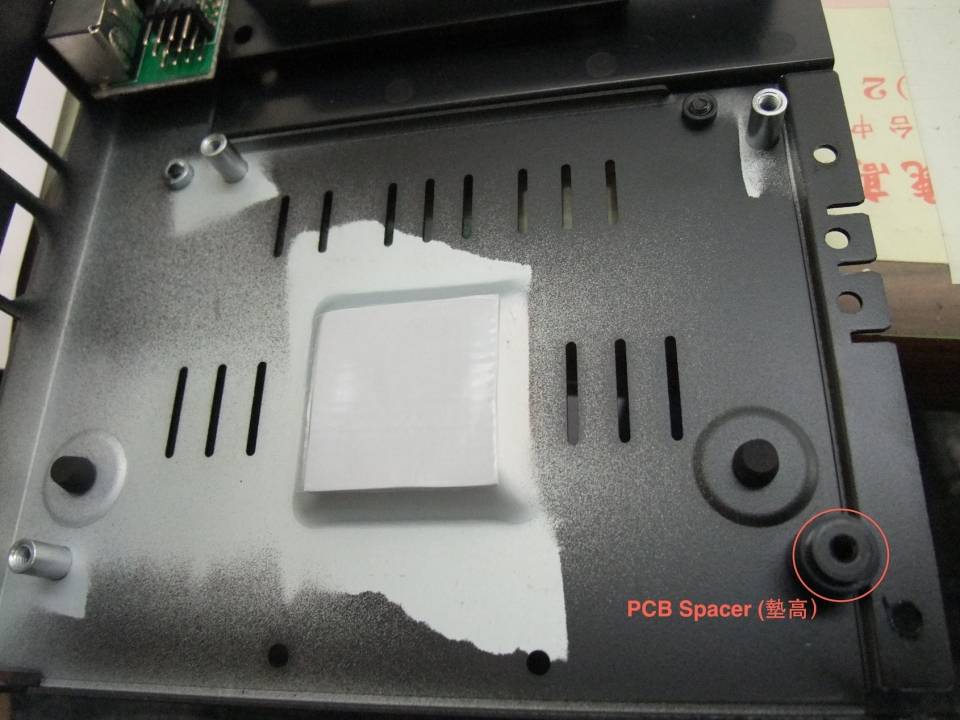

  • 在附近有一處放PCB墊片(旁邊有兩小孔),按著墊片並把機殼翻過來用所附的螺絲固定住。 DSCF2886.JPG

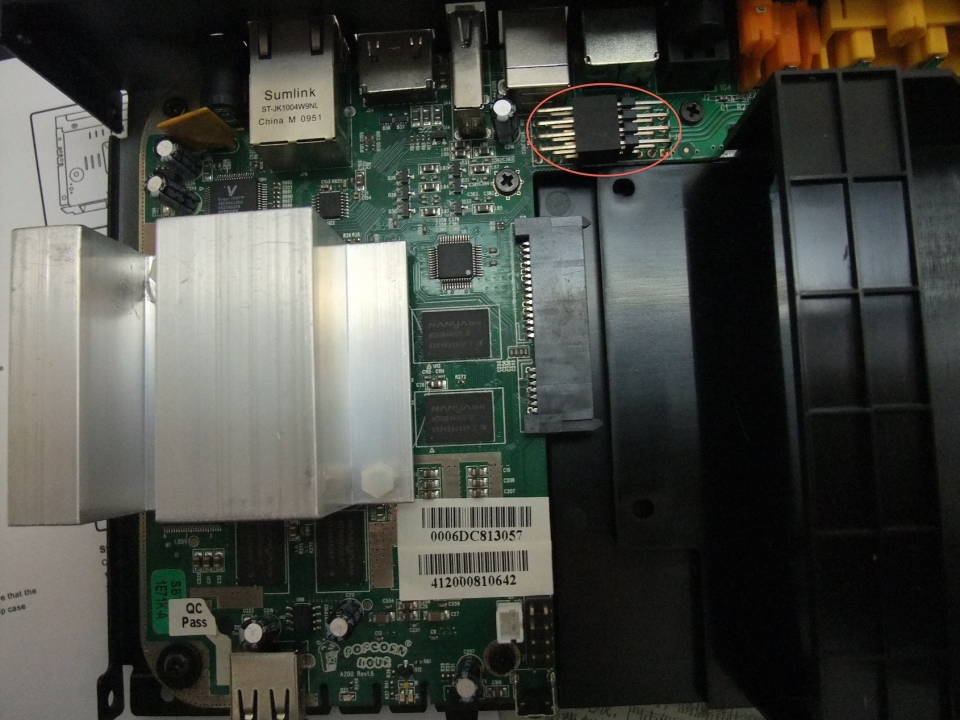

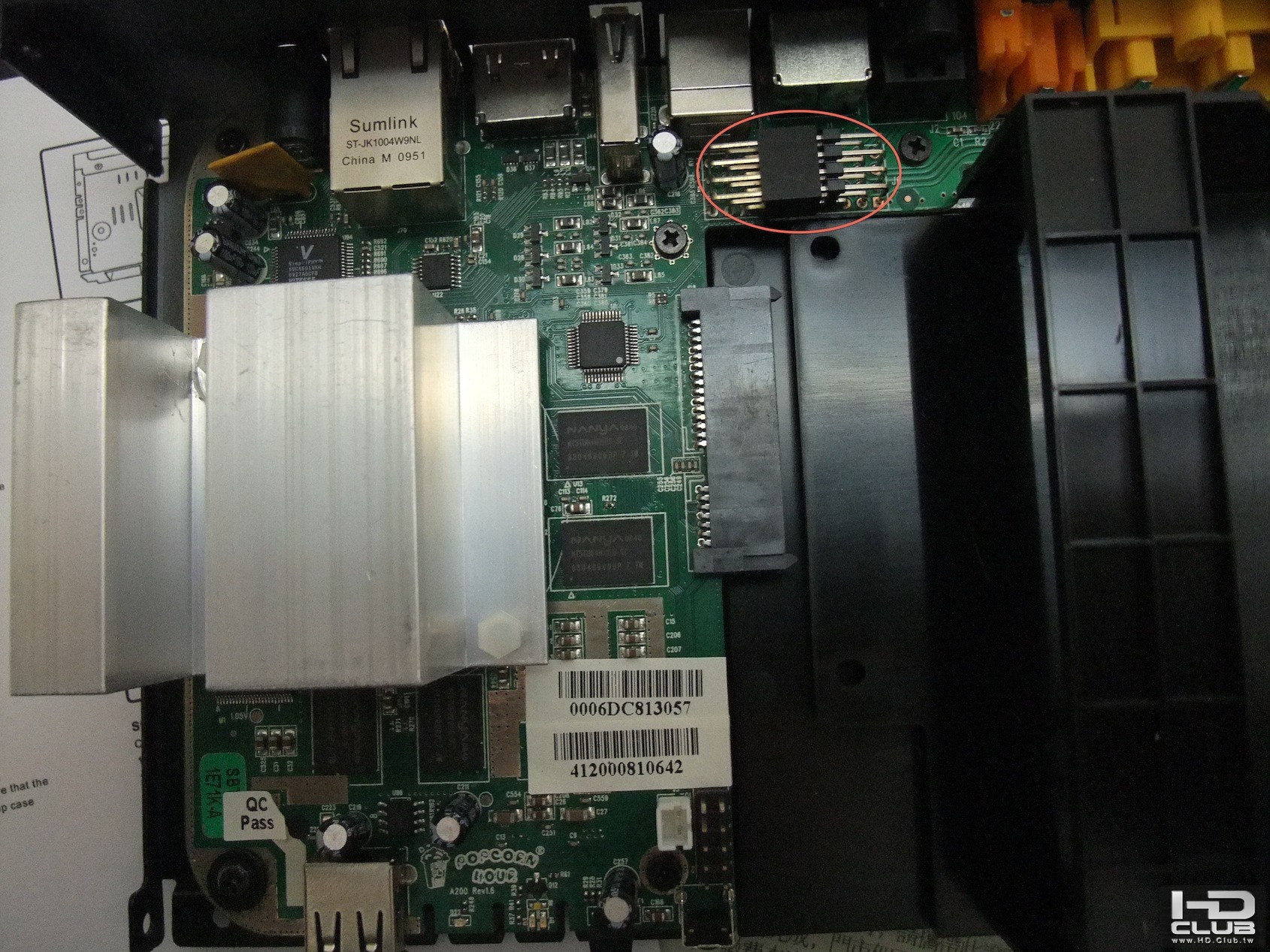

  • 把從A-200拆下的PCB電子板安裝到A-210,確認擴充板的接腳有對到,最後用所附的共四顆螺絲(Screw for 2.5" HDD & PCBA 和Screw for PCB Spacer)來固定。 DSCF2887.JPG

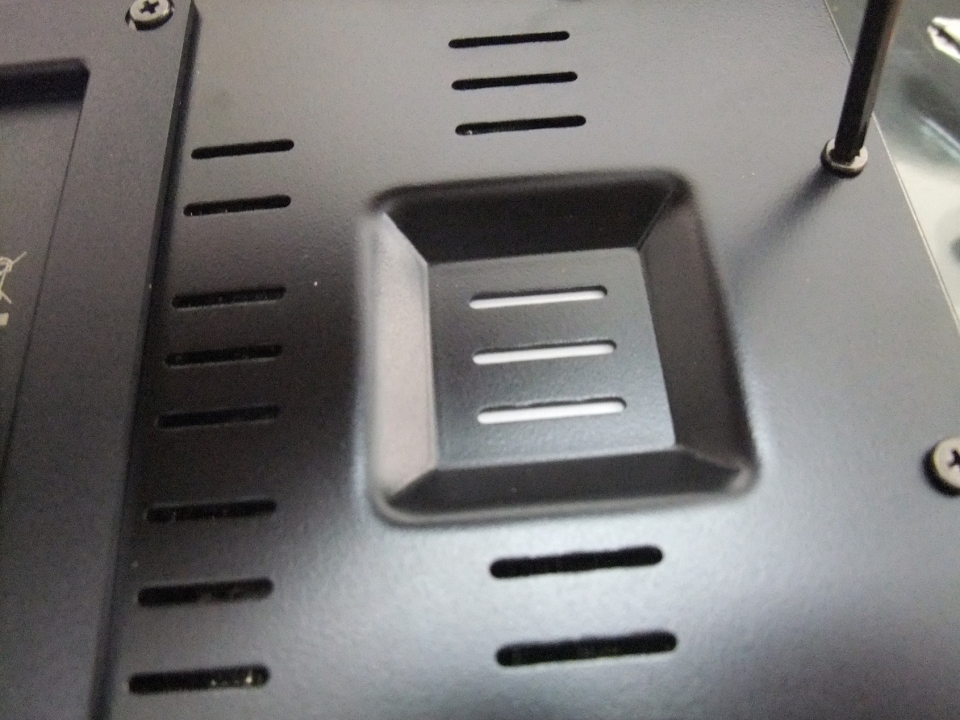

  • 把機殼翻過來,用螺絲把散熱片固定住,然後把標示50*50*2.6mm的散熱膠片放在鋁擠散熱片上,這個是要幫助導熱到機殼的。 DSCF2888.JPG

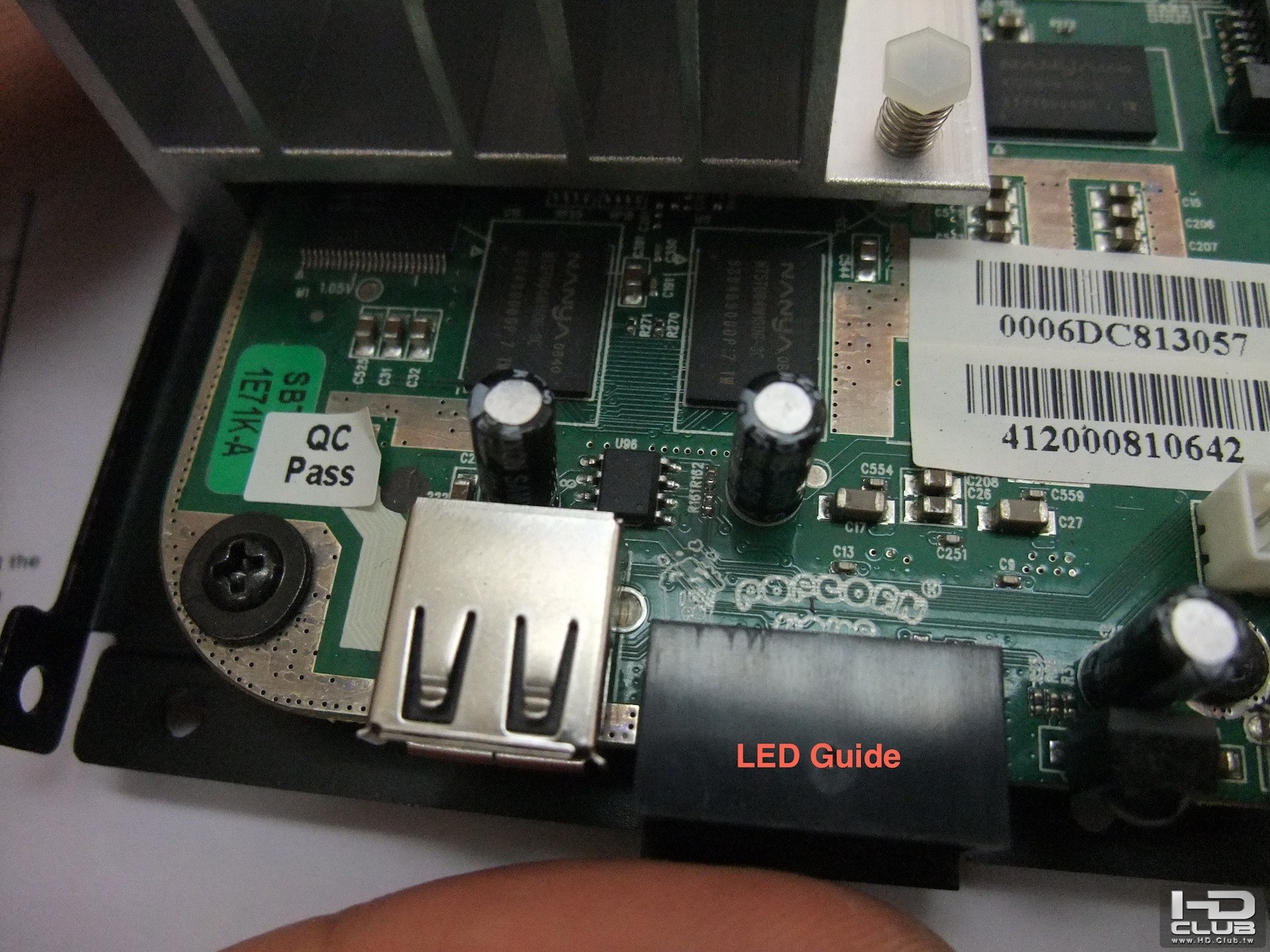

  • 在附近有一溝槽處是要裝標示LED Guide,對正溝槽後按住翻面並用所附的兩顆螺絲固定。 DSCF2889.JPG
  • 到此為止已經接近大功告成,可以把上蓋放回,注意要前面的先進再蓋後面,確定螺絲孔都對到後把之前第五步拆下的螺絲全部鎖回去,這樣就可以了。


文字如果表達不清處,還請見諒。
