讓 MOD 和 IP 分享器寬頻上網和平共存

linjerin · 發表於 2012-6-12 20:24:58

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

本文章最後由 linjerin 於 2012-6-12 20:26 編輯

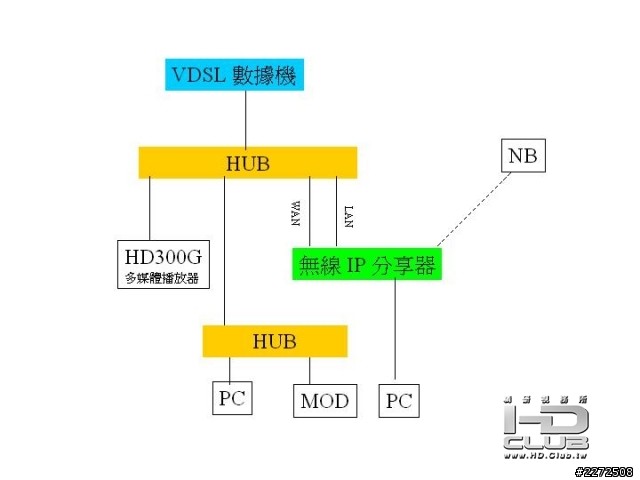

分享我的建構 (VDSL 20M/4M + mod)

1. IP 分享器 WAN 端和 LAN 端各接 1 網路線至 HUB
2. IP 分享器 pppoe 撥接上網
3. 所有 PC 和 NB 和 HD300G 皆設定虛擬 IP 透過 IP 分享器上網
4. PC BT 全速下載也不影響 MOD
5. 同時 MOD 和 HD300G 播放 mod HD 節目, OK !

KOBSS · 發表於 2012-6-12 20:50:28

您的無線IP分享器很可憐, 整個網路效能應該很差...

linjerin · 發表於 2012-6-12 21:54:44

因為網路效能完全不受 MOD 播放影響, 所以才 post 上來分享 !!
附圖為同時 MOD 和 HD300G 都播放 mod HD 節目
BT 的效能 - 2.2 MB/s 下載 (跟不開 MOD 時效能一樣)

ps. 光世代 20M/4M (MOD 頻寬是另外給的)

linjerin · 發表於 2012-6-12 22:40:03

本文章最後由 linjerin 於 2012-6-12 22:41 編輯

另外分享
IP 分享器  -  頻寬管理真好用

我的  IP 分享器  -  TP-LINK  TL-WR941ND
1. BT 的 PC 頻寬不設限
2. 其它  瀏覽網頁 PC/玩 GAME PC/看網路串流視訊 PC/多媒體播放器連網 IPTV, PPS, PPTV
設置  個別 IP 或區段 IP 最低 xx M 頻寬 (例如 8M)

如此一來,
BT 能夠享有  -  其他 PC 用不到的所有頻寬
個別 PC 連網使用  或  下載檔案  也能盡量使用頻寬 (把 BT 佔用的頻寬  暫時  搶過來用)

KOBSS · 發表於 2012-6-12 22:58:15

等到哪一天您知道這個架構網路封包是怎麼通出去的, 您或許就會知道問題在哪裡了...

rockzero18 · 發表於 2012-6-13 01:32:28

本文章最後由 rockzero18 於 2012-6-14 01:31 編輯

KOBSS 發表於 2012-6-12 22:58
等到哪一天您知道這個架構網路封包是怎麼通出去的, 您或許就會知道問題在哪裡了... ...

是因為樓主串了兩台 HUB 的關係嗎？

家裡的有線設備剛好用完 AP + VDSL Modem 的 4+4-3=5 個 Port ，沒用上 HUB 。

linjerin · 發表於 2012-6-13 06:52:10

KOBSS 發表於 2012-6-12 22:58
等到哪一天您知道這個架構網路封包是怎麼通出去的, 您或許就會知道問題在哪裡了... ...

可以請教在甚麼情況下會出問題嗎 ? 謝謝 !!

KOBSS · 發表於 2012-6-13 09:50:52

本文章最後由 KOBSS 於 2012-6-13 09:55 編輯

linjerin 發表於 2012-6-13 06:52
可以請教在甚麼情況下會出問題嗎 ? 謝謝 !!

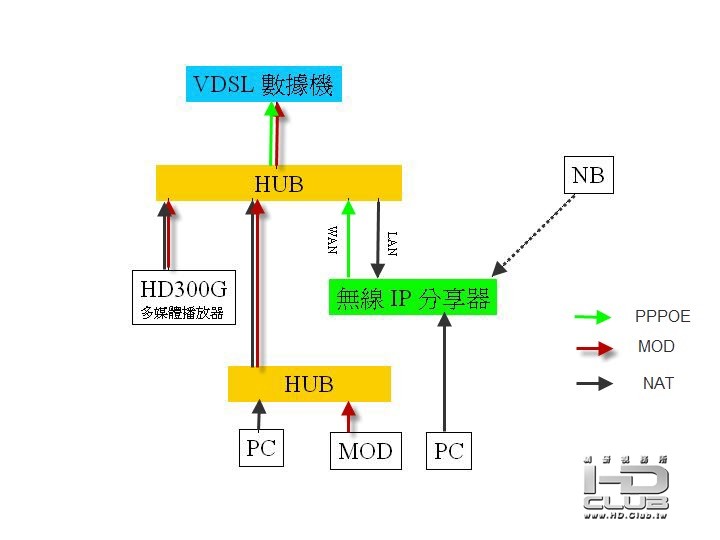

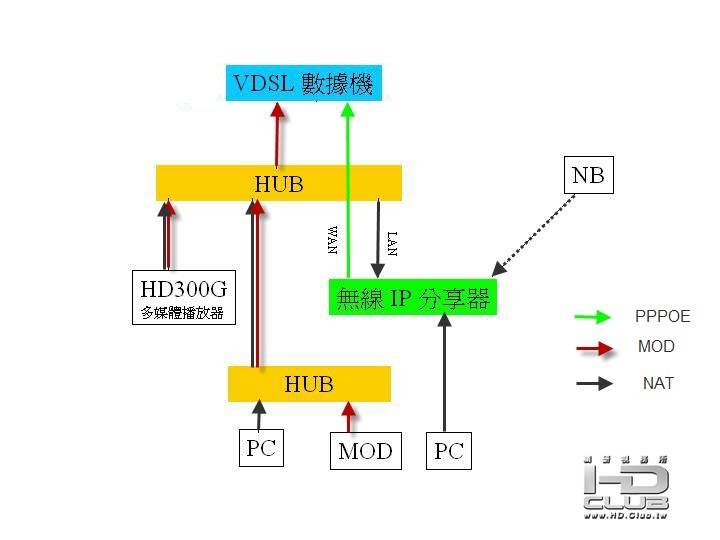

您的圖上有兩台 PC , 兩個 Hub, 分別用左/右 PC 與上/下 Hub 稱呼之

左PC 連外路徑: 左PC -> 下 Hub -> 上 Hub -> 無線 IP 分享器 -> 上 Hub -> VDSL 數據機
右PC 連外路徑: 右PC -> 無線 IP 分享器 -> 上 Hub -> VDSL 數據機
MOD 連外路徑: MOD -> 下 Hub -> 上 Hub -> VDSL 數據機
HD300G 連外路徑: HD300G -> 上 Hub -> 無線 IP 分享器 -> 上 Hub -> VDSL 數據機

您把出去的路連上了進來的路, 不僅安全性大打折扣, 無線 IP 分享器的 WAN 與 LAN 需要同時處理來自兩方的廣播封包收發, 降低整體表現.

請記住 Hub 使用的一個大忌, 不可以自己接自己.

linjerin · 發表於 2012-6-13 11:51:15

KOBSS 發表於 2012-6-13 09:50
您的圖上有兩台 PC , 兩個 Hub, 分別用左/右 PC 與上/下 Hub 稱呼之

左PC 連外路徑: 左PC -> 下 Hub - ...

謝謝指教
我之所以如此連接是因為到 HD300G 的房間, 到 MOD + 左 PC 的房間, 到右 PC 的房間各只有一條網路線; 又使用 HD300G 除連網外, 也作第二台 MOD 播放機用

ps. VDSL modem, 無線 IP 分享器, 上 HUB 都放置弱電箱處

如果有更符合理想的接法, 也請建議, 謝謝 !!
