【集體測試】ASUS Xonar HDAV1.3 影音卡

hhp

之前灌完TMT後反而在KMP中會強制調用ARCSOFT的AUDIO DECODER，不過倒是不知道可不可以輸出BITSTREAM，反正我也沒此卡可用。

tiger876

之前小弟試過影音分離失敗 ...

今天想到了另一個方式, 不過前提是顯示卡至少要有兩組DVI 輸出
方式如下:
1.將顯示卡的第1組HDMI/DVI 輸出直入LCDTV

2.再把顯示卡的第2組HDMI/DVI輸入 XONAR HDAV 1.3音效卡的HDMI in

3. XONAR HDAV 1.3音效卡的HDMI out 連接 avamp

4.完成影音分離 , 經實測聲音畫面都正常 ...

當然目前無解的問題還是無解...而且暫用一組HDMI/DVI..這對玩雙螢幕的玩家來說並不方便

[ 本帖最後由 tiger876 於 2008-9-12 01:04 編輯 ]

cabin

先前在測試報告中提到:
使用Arcsoft Total Media Theater播放時,問題就較大且令人在意
播放BD演唱會(1080/60i)的時候,deinterlacing做的很不好,物件邊緣會有鋸齒狀,測試了Arcsoft裡面的3種調整選項,甚至把Arcsoft的VIDEO decodec直接叫出來改,或是開啟硬解利用顯卡內的調整選項,皆無法有效解決

而播放BD電影類(1080/24P)的時候,雖較不明顯,但處理的還是不夠好

今天使用Arcsoft Total Media Theater與PowerDVD 7.3播放同一片段,並以相機記錄下來兩者之差異:

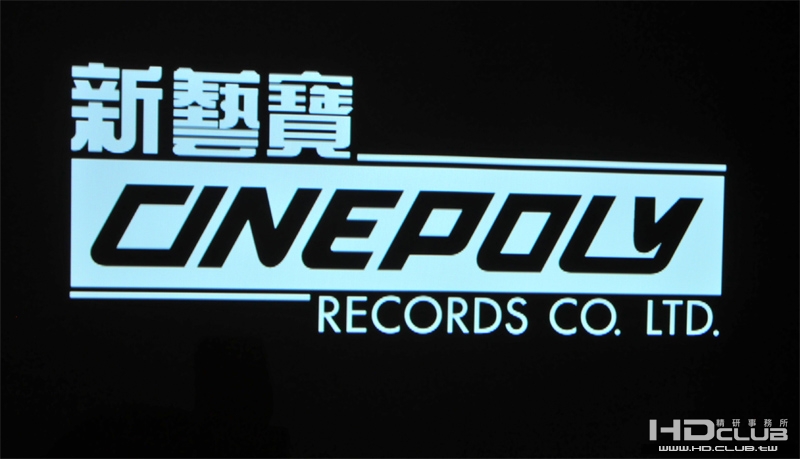

下圖為 Arcsoft Total Media Theater

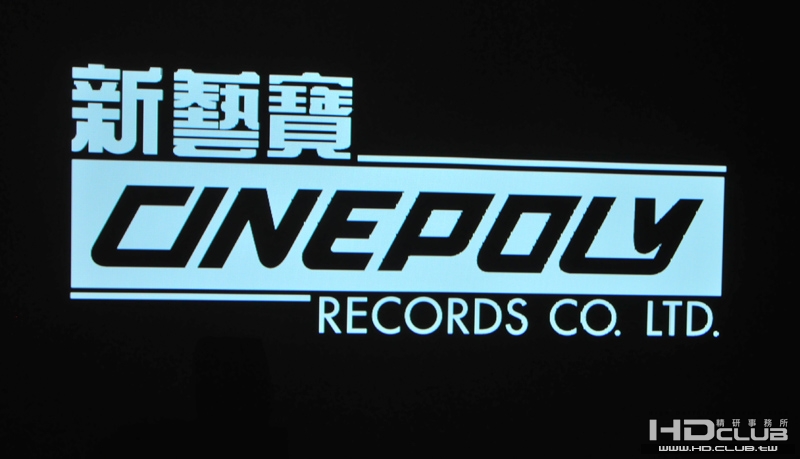

下圖為PowerDVD 7.3

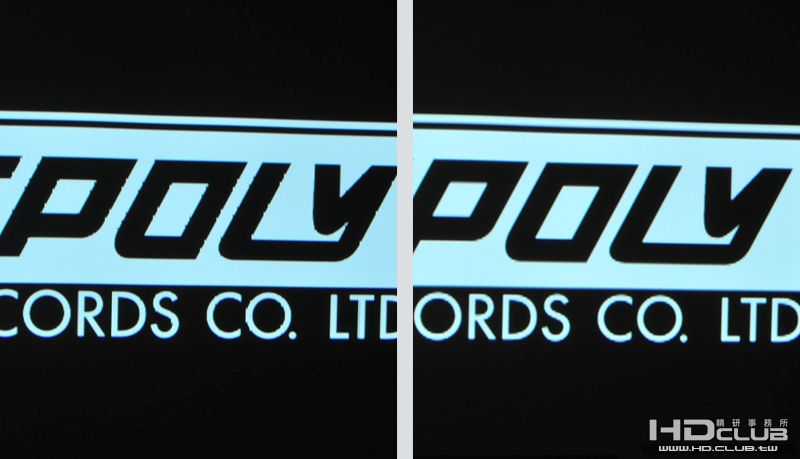

底下這張應該不用註明也可以看得出來吧?


相信追求高音質的玩家,同時也會追求高畫質的表現
希望華碩方面能與Arcsoft溝通,針對畫質方面來做改進~~加油,大家都在期待!

tiger876

原帖由 kuerten 於 2008-9-11 00:50 發表
小弟覺得這塊卡很抵買  至少是目前HTPC要出DTSMA DDTure HD的唯一方法
音效聽起來真的是不一樣

DD Ture HD還沒辦法位元輸出 不過應該是保證會實現的功能

Arcsoft的Total Media 確實感覺毛邊比較多 但是撥放性 ...

Kuerten兄:

  今天得知您也是位重度的PCGAME玩家...是否可試試這片卡DDLIVE等對應GAME的效果好嗎??

cabin

原帖由 hhp 於 2008-9-11 22:01 發表
之前灌完TMT後反而在KMP中會強制調用ARCSOFT的AUDIO DECODER，不過倒是不知道可不可以輸出BITSTREAM，反正我也沒此卡可用。

那是一般版本,非可輸出次世代音效的版本

土匪

這幾天跟此卡相處了一段時間,有些想法不吐不快,如果Asus的人有看到,就當作是個參考吧!

首先先要了解會買這張卡的族群為何? 講白一點就是說Asus想把它賣給誰啦!

我是一個重度HTPC使用者,追求高畫質高音質的享受,
在Video方面已經能滿足我的需求了,我有很理想的顯示設備,也將軟硬體的狀態調整的很好,
但在Audio方面仍然覺得沒有辦法把現有的影音規格發揮到極致.(因為BD影片中的次世代音效並沒有辦法完全的發揮功能)
我已經有了可以接收/解碼次世代音效的擴大機哇! 所以看到這張卡片時真有點心動!

但是實際操作後才發現:雖然Audio部份似乎解決了(燈點亮了),
但我的Video部份卻退步了.....
ArcSoft雖然能解決Audio的輸出,但Video卻不如PowerDVD,更不用說KMP了!
因為軟體的限制使得KMP不能調用ArcSoft的Audio Codec,
我不知道其他兩家C公司是不是有著同樣的Solution,
或是Asus有著其他的考量(如價格或是其他因素),
這讓我逼得要在Video及Audio中做抉擇.

何況目前還有一些Bug等著改善,
所以我個人的結論是:
如果在Video不損失的情形下而Audio有提升,那 我會買;
但現在, 我會等.....

[ 本帖最後由 土匪 於 2008-9-12 02:33 編輯 ]

tiger876

原帖由 west 於 2008-9-11 12:54 發表
裝了這片卡之前..本來Power DVD都還很正常!
現在整剩下黑畫面跟聲音...

下午就會撤掉這片音效卡,交給Cabin 繼續測試去了!

西楓大大:

  昨天也試了POWER DVD8 , 小弟這裡並沒有異常的狀況

cabin

原帖由 tiger876 於 2008-9-12 04:29 發表


西楓大大:

  昨天也試了POWER DVD8 , 小弟這裡並沒有異常的狀況

今天去西楓兄家,重開機後PowerDVD就沒問題了
我想跟其他撥放軟體的相容性,穩定型,還有待華碩方面來做更進一步的改善
雖然問題不是大到無法忍受的程度,但不定時沒有規則出現的藍底白字重開機,或是像PowerDVD的情形,也會讓用家感覺困擾
像今天驅動和播放程式都已是最新版,但開啟檔案測試時也又發生一次藍底白字重開機的情況
重開機後開啟上述相同檔案,就又沒問題了,所以才說是不定時+沒有規則可循
而且藍底白字都是發生在開啟檔案的情況下,不論是KMP或是Arcsoft Total Media Theater
PowerDVD黑畫面有聲音則是另一案例

yehjeremy

不知道售價為何
希望華碩可以趕快debug
不要變成
華碩品質 以卵擊石

kuerten

小弟在回報一下使用心得

小弟之前是使用X-Fi MusicExtreme

除了劇院喇叭 小弟還有一組電腦用的5.1喇叭 也是Creative的MegaWorker 550 THX

當初最早進入FULL HD世界的時候  劇院是利用PS3播放的  電腦還是純粹偏向GAME跟網路使用

後來才漸漸的將2個系統整合   漸漸的將2種系統線路都接在一起

VEDIO方面  PS3 入擴大機HDMI-1  電腦顯卡的 DVI-2轉HDMI 入 擴大機HDMI-2   然後DVI-1 入 2408WFP

AUDIO方面 電腦的音效 Analogy就走音效卡原本的3個端子  數位就走SPDIF到擴大機

所以平常操作  我只開2408跟電腦用的喇叭

後來當成HTPC就走大螢幕+擴大機輸出     VEDIO用NVIDIA的程式轉換   AUDIO   基本上SPDIF以及ANALOGY都可以同時訊號輸出

只要開哪台裝置聲音就會跟著出來  雙開喇叭就全響

操作上很方便

最進入手華碩這塊音效卡後  我原本想要讓2塊音效卡一起運作

但是昨天還是把X-FI先拔下來了  因為在設定上步驟變的比較麻煩了

線路也很難兼顧  導致一定得動到線路方面的聯接

-----------------------------------------------------------

因為時間不夠  我還沒有是過XORNA玩GAME時的音效

不過再接線的時候遇到一些小問題

小弟的電腦喇叭走進音效卡有3條線 綠 橘 黑

華碩送的線裡面也也剛好有這3種顏色   小弟照著母頭的顏色接上RCA端子  後頭對應的顏色接到我的喇叭

卻發生 重低音根中置的聲音顛倒  然後後環繞沒聲音

只好拿出說明書一個一個端子對應去接  最後顏色都不對XD

除了 紅白  左右雙聲道  沒有問題      子卡的聲道  似乎有問題   我最後是將重低音根中置的端子相反接 才正常調出Analogy 5.1

左後環繞以及後置左右環繞 可以一起輸出  沒有7.1  用5.1  少的那2 都是輸出在後環繞  所以我就沒去管有沒有接錯了

只分辨左右相位對不對  以及每個聲道正確無誤
-------------------------------------------------------------------------------------------------------------------------------------------

因為小弟還會看高清以外的影片  也有壓縮過的格式  以及很多其他壓縮格式的影片

所以沒有開擴大機時的 analogy 以及 SPDIF輸出至一般電腦喇叭的運作我也很在意

我這邊只能比較X-FI跟XONAR的差異

X-FI的SPDIF輸出 可以讓我的擴大機模擬Mutli Channel  也可以換音場模式  要STERO也可

XONAR的SPDIF不行  只能STERO   除了STERO只剩下DIRECT  擴大機本身的DSP音場模式都打不開

XONAR內解一般 AC3 DTS 輸出PCM音效的流量 KMP顯示9000k bps 蠻訝異的

還沒有試過 Xonar SPDIF輸出AC3或是DTS給擴大機

ANALOGY輸出部份大致跟X-FI差不多了  只是我很懷念X-FI的軟體  很多可以調整的  華碩的很少QQ

XONAR無法 HDMI跟SPDIF ANALOGY同時輸出    必須只能選一邊   對小弟同時將HTPC以及POWER GAME平台來說有點遺憾

X-FI可以同時做到  不過要XONAR就是要他解HD音效阿  只好犧牲

還有一些小情況

軟解AAC  開Halli 以前X-FI沒聲音  要轉成GEBEST才有  換成這塊音效卡卻可以Haali後軟解AAC出聲  這點百思不解

再來一些DVD Rip 附上ac3音效格式  用Sonic解AC3出現破音  我調用AC3filter跟Cyberlink的音頻解碼

系統卻調出Moonlight Odio Dekoda這個奇怪的音效解碼  但是卻順利的解出AC3了  只好睜隻眼閉隻眼

最後有些HD的片子用TMT撥放開硬解會LAG   開軟解會撥到一半停住  只剩聲音再跑  影像卡格

這個只發生在 2008 High D啥的那片FULL HD測試片

...等等   最後 小弟算是偏向聲音派的   只要是正常運作的情況下  這片解出的HD聲音跟之前解不出來感覺真的有差

能夠以HTPC實現以經很滿足

過些時候驅動、軟體方面能配合好   這卡就暫時無敵了吧!

[ 本帖最後由 kuerten 於 2008-9-12 15:40 編輯 ]

kuerten

最後報告
目前這塊音效卡 HDMI  SPDIF  類比7.1我都接線
HDMI入擴大機
SPDIF也入擴大機
類比7.1入 MegaWorker 550 THX 5.1聲道電腦喇叭

最終小弟遇到的問題
希望ASUS能修改的細項



1-DD Ture HD 還不可位元輸出  (目前只能內解 PCM輸出)
2-目前無法HDMI 影音分離  需榜VEDIO HDMI in 才能輸出audio (要用HDMI輸出就要綁著視訊一起  小弟雙螢幕 平常不開大的  HDMI是接著大的  所以HDMI模式下沒開大台的就沒有輸出音頻訊號給擴大機)
3-籃底白字重開機問題 (很少預到 但是是非特定機率發生  大多適用KMP開啟影騙時發生 但是重開機後再開同部片子卻不會)
4-7.1聲道類比輸出問題 (HDMI ANALOGY互換時 類比7.1輸出的重低音跟中置2個頻道會顛倒)
5-AC3 DTS SPDIF輸出問題 (小弟無法SPDIF輸出AC3和DTS   但是可以內解輸出近9000K bps流量的5.1或7.1 PCM   甚至可以將DTS內解轉成ac3 反之亦可 但是就是不能原位元輸出  只有STERO)
6-目前VEDIO透過音效卡後的顏色似乎過度曝光  太亮了 這可以隨著之後影音分離解決吧  不過HDMI端子不夠用了  希望ASUS也能調整一下內置視訊的顏色問題 (雖然目前可以用電視跟顯示卡微調就是了)) 註: 顏色問題是發生在關閉華碩內建視訊處理器的模式下還是有過亮的問題


另外這問題應該是tsMuxer的問題 就是.ts封裝的DD Ture HD影片重新MUX 或轉 BD格式  之後Ture HD音效完全沒有聲音  連640K AC3都沒有

報告完畢^^

[ 本帖最後由 kuerten 於 2008-9-13 16:50 編輯 ]

kuerten

意思是之後可以不用榜Vedio HDMI in  現在一定要
沒有收到HDMI Vedio的訊號 目前這張卡的HDMI OUT就不送聲音的訊號

小弟了解了^^

kuerten

原篇無法修改了

5-AC3 DTS SPDIF輸出問題 (小弟無法SPDIF輸出AC3和DTS   但是可以內解輸出近9000K bps流量的5.1或7.1 PCM   甚至可以將DTS內解轉成ac3 反之亦可 但是就是不能原位元輸出  只有STERO)

這條改一下 應該是說成 SPFID無法Bypass bitstream  他只有強制PCM + DD live + DTS Interactive  以及SPFID in Loopback  最後一個不知道作什麼的

雖然可以隨自己喜好輸出DD DTS  但是也希望能Bypass 輸出

and 聽說下禮拜會出新驅動

拭目以待 　

[ 本帖最後由 kuerten 於 2008-9-13 17:04 編輯 ]

LJL

小弟這分以小弟職業生涯來看不甚嚴謹的文件 終於在 080912 引起筆戰 這兩天小弟忙於封裝新版meedios所以先刪除以免爭議

其中可能由於一些小弟便宜行事引起的誤會 小弟先在這裡向全部引起網兄不悅的人道歉

小弟願意在這裡補完及提出個人看法  各人意見既與精研討論區或myav討論區所有其他人無關

1 個人以一個RD測試人員的角度切入忠實的紀錄實際的試用情況 以下的結果是不可修改的

2 這個討論串中關於軟硬體設定由於散落各地小弟當時便宜行事並未全部列入重複 請重新檢視

3 這個結果 謹代表當時特定的人事時地物 並無任何情緒

4 小弟提供一個觀點及引導願意耐心看下去的網兄一個想法 這是小弟個人寫下列這段文字的原始用意

   在沒有偏見及信任小弟已正確設定該音效卡及相關軟硬體及音響顯示設備的前提下 請逐字精讀下列文字

1 這份測試報告就官網聲明的精神及引導下以西楓大提拱的硬體環境,補完全部以CPU軟解的模式下進行

2 這份測試報告的條件

人:前文所述

事:測試華碩隨機挑選(這是小弟預設立場 因為看到貨的時候未拆封)ASUS Xonar HDAV1.3 影音卡

時間080909 約1900～080910 0330 小弟全程參與

地 站長家

物 下列小弟的報告

3 小弟寫下列這份測試報告的結果想要傳達的意義在於向華碩研發部門報告一份

模擬在隨機取樣單一物件產品到不可預設的軟硬體環境中,使用官網提供的驅動程式並正確設定的情形下,

播放華碩不可預設的隋機軟體(hddvd bd),並誠實報告如下,

相對於華碩研發部門所應當得到的結果(小弟預設立場)結果進一步簡單說明

4核 ,4g, n卡軟解,asua主機板, denon a1hd input, hd bd 隨機播放(有限時間約8小時僅無預設立場播放有限軟體) 仍有部分毛邊帶整

小弟文中已將條件詳訴聲稱完全沒問題的DTS-HD Master Audio "在有限的測試中 全部沒問題" 在其他報告中也有問題

"DTS-HD Master Audio 內解 部分LPCM切回DTS-HD Master Audio 有爆音（想使用他類比7.1功能的使用者可能要注意這個問題）"在其他組態電腦 有人報告

"全部"沒問題 我不知道"全部"代表幾片  ,不過小弟不會創造問題, 在9個小時使用中隨機遇到 次數約在"2~3"次 ,

4小弟這份報告是隨機取樣的一個bug report ,謹代表如上所訴 眾多條件下的一個結果

小弟個人的一點點小小的期許

1 筆戰的起點及後來發展出來的有關人身攻擊及不實推測 是小弟未將上訴說明於第一時間詳述,造成誤解,小弟向所有參與筆戰的大大道歉一鞠躬

2 對於不同的結果 請換一個角度思考 每個人都是單一環境 就算有10台電腦 也就是10個組態而已 成千上萬不同組態會有不同結果 沒有人代表絕對   沒有對錯 不需要對立 互相攻擊 叫罵對陣

3 任何特定結果都有特定條件 條件不同 不需要把雞同鴨講的結果 以特定的文字加以斷章取義

本文不歡迎斷章取義 不歡迎包含好與壞的批評及回應 這件事該落幕了全文版權立場歸 LJL309647 所有

責任編輯 ljl309647 090814

原文

==================================================================

小弟就昨天這塊卡的功能加以整理說明

環境
west 大前已詳述
driver 部分以asus 官網最新測試版安裝
官網聲明
Xonar HDAV 5.12.8.1745(XP3264-RC-02)Review
Xonar HDAV1.3 /Deluxe XP 32/64位元驅動程式。
支援DTS-HD Master Audio以及Dolby Digital Plus bitstream pass-through via HDMI under PAPS
(搭配最新版Arcsoft Total Media Theatre evaluation version "ASUS_EVAL V2.1.0.122")
*聲明: 由於此版驅動仍然為Beta驅動，請在我們的技術支援論壇上反應您所遇到的問題，
我們感謝您的積極配合並由衷希望能夠把Xonar HDAV1.3以及TMT 做得更好。

以功能面（不牽涉有關性能如畫質音質等因素）而言實際的播放狀況

1 搭Arcsoft Total Media Theatre

藍光部分
DTS-HD Master Audio bitstream pass-through 在有限的測試中 全部沒問題
DTS-HD Master Audio 內解 部分LPCM切回DTS-HD Master Audio 有爆音（想使用他類比7.1功能的使用者可能要注意這個問題）

LPCM 部分 內解全部沒問題 沒辦法 pass-through  驅動部分會統一將內解的音頻 升頻或降頻到 驅動指定的 44.1k or 48k or 96k or 192k
驅動程式中沒有 pass 的選項 無法得知實際讀出的音軌 是否有 downmix 的問題

音樂部分 asio 同lpcm 無法直通送出 性能仍然受限於 沒辦法 pass-through  的驅動部分 需手動調成 44.1k 2ch 不過那是經過加工的
好處是可以手動升頻到 192k

DD TRUE-HD 內解在有限的測試中  僅前方2聲道, pass-through 無聲 （powerdvd 內解完全正常）,也就是說這個測試版 Arcsoft Total Media Theatre 完全無法使用DD TRUE-HD

官網聲稱 Dolby Digital Plus bitstream pass-through 在有限的測試中 完全失敗 ........

dts ac3內外解都沒問題

2 powerdvd 部分

播放等同於使用傳統有數位輸出之音效卡

3 kmplayer 部分

播放等同於使用傳統有數位輸出之音效卡

使用上的一些想法
以目前這塊卡的完成度及搭配的程式  受限於驅動及整體pc 環境初期的應用小弟列出幾項

目前看來這塊卡有幾個亮點

1 DTS-HD Master Audio bitstream pass-through
2 LPCM 部分 內解全部沒問題
3 Arcsoft Total Media Theatre 可硬碟目錄(bd hddvd)播檔

以上面的想法

1   tsmuxer REMUX.1080P DTS-HD Master Audio 影片 成含字幕 m2ts ==>DTS-HD Master Audio bitstream pass-through ok
     不必rip 藍光結構或 iso  當然您要rip 藍光結構或 iso 也可以

2 同理 tsmuxer REMUX.1080P lpcm 7.1影片 成含字幕 m2ts ==>lpcm7.1 ok 不必rip 藍光結構或 iso, 當然您要rip 藍光結構或 iso 也可以

3 針對 powerdvd 部分提供 lpcm 7.1 ,DTS-HD Master Audio ,DD TRUE-HD ,內解 hdmi 輸出 ,不必再轉換成dts or ac3

不過如樓上的前輩們所言 Arcsoft Total Media Theatre 影像部分的性能仍有極大的進步空間 如果一定要綁定 Arcsoft Total Media Theatre 除了驅動部分功能的完善外 ,Arcsoft Total Media Theatre 性能 也會影響這塊卡的整體表現

小弟認為既然這塊卡開出的規格 是目前唯一的頂級音效規格,他的消費族群會是同時為頂級的影音玩家又是頂級的htpc 玩家,大家對他的高標要求
不同於一般電腦產品, 其實小弟常常戲稱這種前無來者的產品為 "藍海一條魚" 應該讓產品完善後再面市, 贏得品牌口碑比較重要,如果便宜行事,
搶時機目光短淺,給人不好的映像,不但賺不到錢,還會招來人怨,不如就不要做了,喝茶看報比較愉快

==================================================================

west

如果能讓國產全球第一片HDMI 1.3的音效卡更好!
我覺得淌了這趟渾水是值得的!

tiger876

原帖由 kuerten 於 2008-9-13 17:02 發表
原篇無法修改了

5-AC3 DTS SPDIF輸出問題 (小弟無法SPDIF輸出AC3和DTS   但是可以內解輸出近9000K bps流量的5.1或7.1 PCM   甚至可以將DTS內解轉成ac3 反之亦可 但是就是不能原位元輸出  只有STERO)

這條改一 ...

小弟昨天也針對類比子卡與 SPDIF 做進一步的測試 , 在小弟單一環境之下與您分享

一 XONAR控制台的HDMI切換回類比7.1後聲道錯置的情況，需重開機後才能恢復正常 , 這點會反應給華碩

二.XONAR的SPDIF可以bypass 舊規的dts與dd5.1沒問題，小弟的設定如下:
1.XONAR控制台的SPDIF OUT選擇PCM
2.其餘的7.1virtual speaker shifter / Dolby pro logic / DTS NEO:PC等均不勾選
3.以上確認無誤後SPDIF即可bypass 舊規的dts與dd5.1
4.KMP的音效裝置要選XONAR


[ 本帖最後由 tiger876 於 2008-9-15 04:41 編輯 ]

kuerten

注意!! 小弟遭遇的環境可能不代表所有的環境皆相同!!!

小弟昨天又花了點時間測試關於 SPFID的輸出

基本上是可以 bitstream輸出了

TMT我沒有試過 因為不能+字幕

所以KMP還是主要播放
KMP播放時 spfid的輸出變成要由軟體控制    因為ASUS的控制台裡面SPFID OUT打勾後 就只剩PMC DD DTS混音可以選了

目前測試
小弟的環境可能無法蓋括所有可能

Sonic 的解碼器 - 死雞   完完全全的破音

Cyberlink的  變成2聲道   有SPFID可選 但是怎麼選都跳不過去   總之只剩2聲道
(不過小弟有灌過POWERDVD8試用版 結果KMP調不到   Cyberlink的audio解碼器  所以移除了  不知道有無影響)

AC3filter  選了SPFID 但是卻是PCM輸出    必須到控制台裡選擇  disallow SPFID PCM output後才可以bitstream輸出

ffshow audio decoder 可以直接bitstream輸出 不需設定

還有一個叫Moonlight odio dekoda 的也可以bitstream 輸出

但是這3個解碼器  用KMP撥 .TS的影片  bitstream 輸出 在DD的影片中大約每20-40秒聲音就會波一下  很像是切換訊源的感覺
DTS沒試過   所以小弟還是使用PCM混音輸出     關於這邊不知道有沒有人可以幫小弟測試您的環境
也可能小弟這是個案

大致上遇到這個問題

關於中置以及 重低音的顛倒   不知道是華碩音效卡控制台本身的BUG還是真的顛倒
使用ASUS控制台的5.1聲道測試  重低音跟中置的測試會顛倒
但是實際聽音樂或影片時  是正常的
可能因該是喇叭內建的分頻就算訊號錯誤 他也只能放出固定頻率的聲音吧
不然就單獨只有控制台那個5.1聲道測試出錯吧

報告結束

[ 本帖最後由 kuerten 於 2008-9-15 10:45 編輯 ]

ZONE567

還是在等等吧  等下個更成熟的HDMI音效卡產品

mjj41300

這張是只能數位輸出嗎?卡本身無法還是無法解碼成類比嗎?

ronny999

Yahoo 已經開始賣這張卡囉 !
但是~目前有人敢買嗎 ? "迷..我也很想買說"
我們家Yamaha RX-V663 5月購入至今尚未亮過DTS-HD燈號
我也好想看看....
此卡軟體有好一點了嗎 ?
