Marantz VS3002 6進2出HDMI 切換/分配器開箱圖

superyfc

隨著身邊HDMI的設備越來越多，客廳Onkyo擴大機上的4進已不敷使用，加上視聽櫃設計太小，每次換個設備還得搞個滿身流汗的，實在不方便，所以開始尋找HDMI分配器。在台灣能找到的似乎選擇不多，便把眼光移到日本美國去，結果在Yodobashi網站找著找著被我找到了這台Marantz出的VS3002 Video Selector，雖然價格不斐，不過有支援HDMI 1.3a，可6進2出，又掛著Marantz這個大廠牌，二花不說，就請剛好要去日本玩的友人幫我抱了一台回來。

依據網路上的資訊，Mrantz於年初的2008CES展中公佈了這台切換/分配器，並隨即於二月上市，其特色包括(取自Marantz美國網站):

• Compatible with HDMI ver1.3a arrows the transfer of DolbyTrue HD, dts-HD Master Audio, Deep Color and x.v.Color video signal
• 6-Inputs / 2-Outputs
• High reliability TMDS pass-through switching
• 2.25GHz was covered. Built-in Emphasis function re-shape
• Automatic Input Switching mode
• Discrete input select command by remote and front panel
• IR Flasher input, RC-5 and RS-232C terminal for external control
• Auto IR command generate function
• Full Width All-Metal Construction including Aluminum Front Panel
• Card type wireless Remote Controller

規格:

• HDMI INPUT: 6 jacks (Ver. 1.3b, single link only)
• HDMI OUTPUT: 2 jacks (Ver. 1.3b, single link only)
• REMOTE CONTROL IN: 1 jack (RCA)
• REMOTE CONTROL OUT: 1 jack (RCA)
• FLASHER IN: 1 jack (3.5 φ mini jack)
• Power requirement: (U.S.A.) AC 120V 60Hz; (Europe) AC 230V 50/60Hz; (Japan) AC 100V 50/60Hz
• Power consumption: 5 W / 0.8 W (during standby)
• Width: 440mm (17-3/8 inch)
• Height: 78mm (3-1/8 inch)
• Depth: 340mm (13-7/16 inch)
• Mass (unit): 3.2kg (7.1 lbs)

應該是為了跟其他音響器材搭配擺放，這台VS3002可真是巨大無比，為了不佔去友人行李箱寶貴的空間，便請他把箱子丟了只帶回機器&配件。

機器正面


漂亮的燙金Logo & 電源開關


面板上6進2出按鈕近照


機器背面


背面6進2出的HDMI接頭(Ver. 1.3b, single link only)，可以看到是Made in China的


其他接頭，還沒時間研究怎用


側面電源標示，符合美日歐規


打開上蓋後，可以發現裡面粉空曠，不會只是為了散熱吧


HDMI接頭板子，用了2顆TI的TMDS442，對這顆晶片有興趣的可上TI網站找資料


TI TMDS442近照


其他接頭用板


電源板


前方面板電路


配間單純，就是說明書、遙控器、3條分別符合美日歐規的電源線

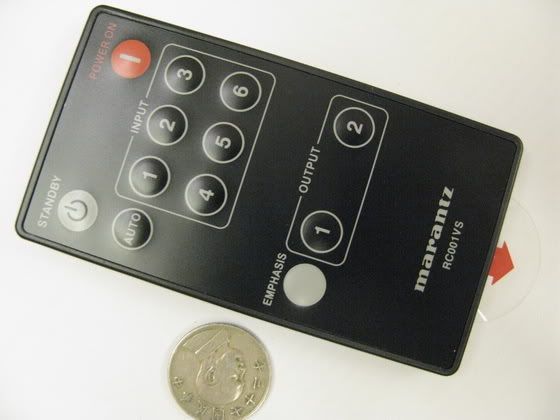

遙控器近照



這幾天較忙，等周末時間充裕再去重新整理/連接器材，到時候再分享使用狀況。

guu

外殼真大,可能是為了配合其餘視聽器材的大小,才這麼設計的吧

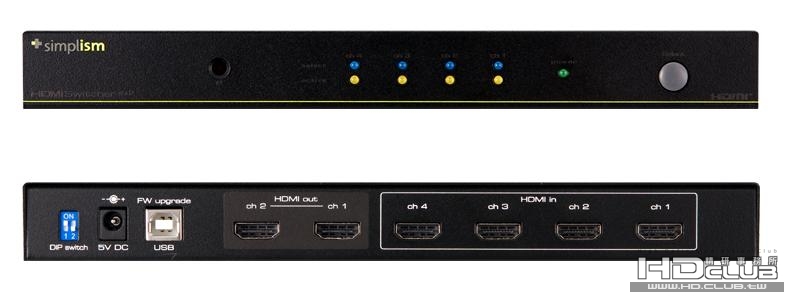

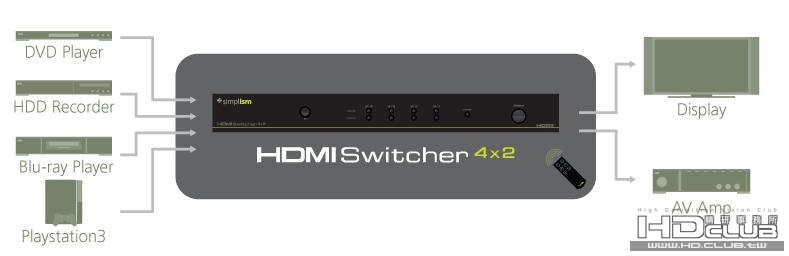

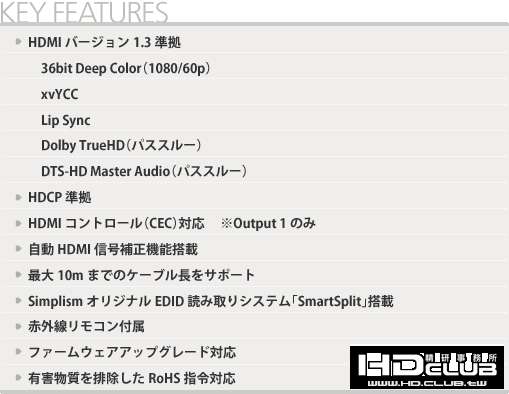

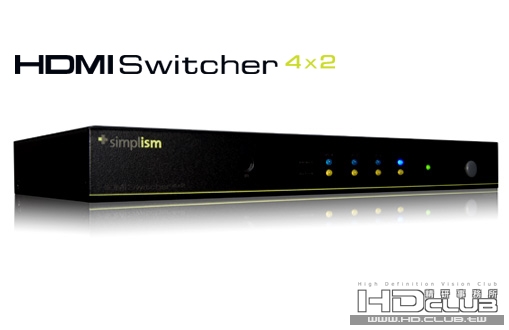

本人近期剛好也在找這樣的東東, 我看了hi-vi上面有用到一台：simplism

質感不錯, 也有想請人家帶回來,

http://www.trinity.jp/products/s ... tcher402/index.html

windcat

請問兩位大大~~
上述的兩種設備都有自動選擇訊源的功能嬤??

superyfc

根據說明書，Marantz VS3002可自動選擇訊源。

kenthsu

GOOD
但是有點點貴說

elvisfan

黑的有質感，設計有型…若能加上平價(個人認定在4-5k左右的範圍內)…大有可為~

LIN116

果然是高科技產物
還真大台
但不是很便宜
裡面的組裝
是覺得很鬆散
幸虧目前還不需要
沒使用到那麼多孔

ching98

Made in China..
讓我想起 Vii
當然是不一樣啦

guu

日文我看不懂,但我已託人代購,到手時再實測告訴你

superyfc

DVD、PS3、XBox360、LimHD310s、BS、MOD，6個孔已接滿了，擴大機上還有三個孔，準備以後一個接HD錄影機，一個接有HDMI的notebook，一個接HiHD，全滿了。

[ 本帖最後由 superyfc 於 2008-9-16 12:20 編輯 ]

一正大神

以大通四進的價位來看，這台六進不算太貴吧！

Mega

請問分配器的功用,除了可以接多台設備之外

他的HDMI兩出是否有把Audio/Video做分離的功用呢??
一孔接擴大機一孔直接電電視??
能是這樣使用嗎??

superyfc

日幣價格有降，可惜日幣升值了。

superyfc

這台Marantz VS3002的兩個HDMI out無法同時out，一次只能選一個out。

若是買可以同時兩個out的分配器，不需要甚麼影音分離功能，直接就一個接擴大機一個接電視，之後再把電視的聲音調小或靜音(或是電視有關閉HDMI audio in的選項)即可，同樣達到聲音直接出擴大機、影像直接出電視囉!

superyfc

上個月終於換了有HDMI的電視，現在這台的兩出就是一個到電視(HDMI 1)一個到擴大機，而擴大機上的兩出則是一個再回到電視(HDMI 2)一個到投影機，所有現在我觀賞影音的選擇包括1. 只開電視、2. 開電視+音響、3.開投影機+音響，大功告成!!!

hamletiii

無法兩個HDMI同時out還這麽貴感覺沒有什麽性價比了，當然marantz的名聲較好。
我個人的話，寧可再花兩三倍的錢直接上低端的VP了，像DVDO那種也能有6－8個HDMI in，2 HDMI out了。
