[精研評測] 精研總部全新規劃,支援HDMI 4K訊源小型PC登場

[複製連結]

發表於 2012-10-6 13:40:03 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳號?註冊

x
隨著4K話題持續延燒,永遠跑在市場前端的HD.Club精研視務所,在west站長的帶領下已經完成不少4k作品 ,為因應精研總部工作上的需求,組裝一台小型、輕量化可支援HDMI 4K輸出的PC已是刻不容緩。

事實上,我們對於如何組裝HDMI輸出4k的桌機已有相當豐富的經驗,但為了更方便攜帶,這次的硬體組態以小型化為主,主機板大廠 微星科技 也熱心提供該廠目前規格最佳的mini-ITX主機板。

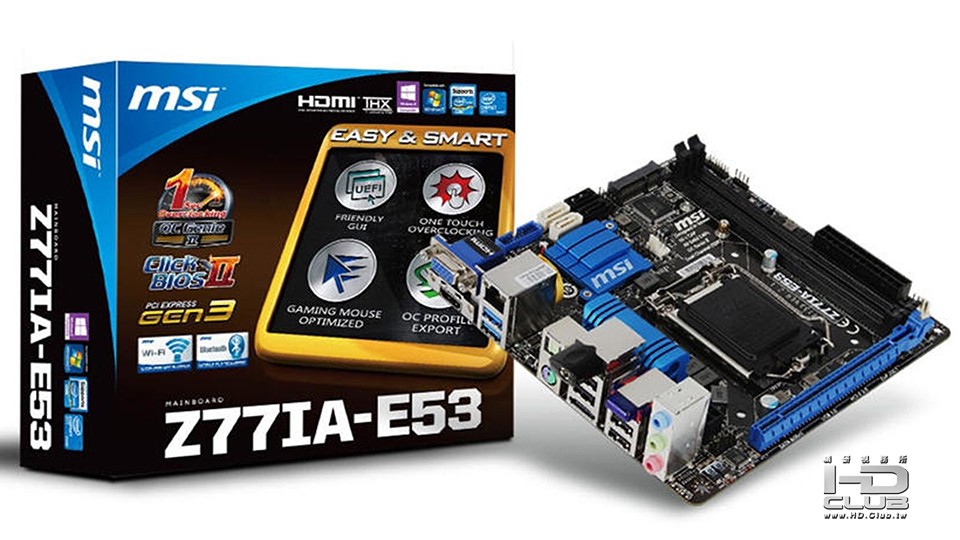

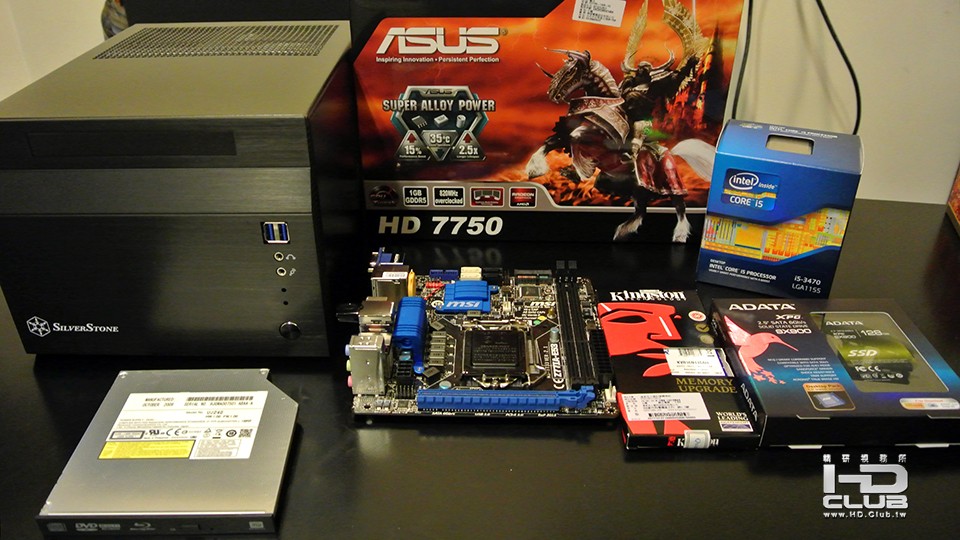

小型、輕量化、低溫省電、效能佳,支援HDMI 4K原生解析度4096×2160/24P  3840×2160/24、25、30P輸出以微星Z77IA-E53這張mini-ITX主機板為基底,搭配Silverstone SG06機殼 (長28.6cm、寬22cm、高17.7cm),CPU為INTEL IVY 3470,顯示卡華碩AMD HD7750。

軟硬體組裝完成後筆者便將本機接上暫駐總部視聽室支援原生4K訊號的SC-LX86VW1000ES實測,播放軟體的調整也是一門學問,務必讓原生4K的流暢度達到最佳化。

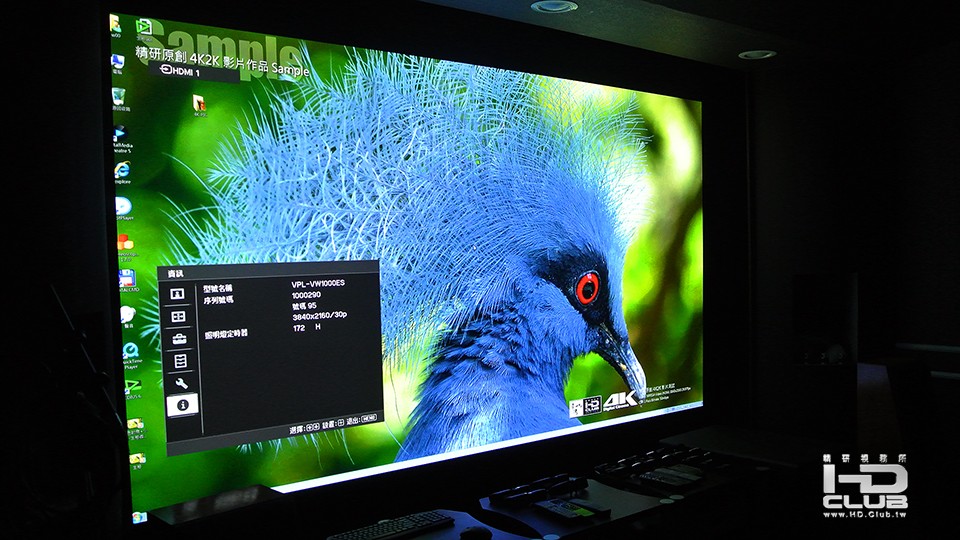

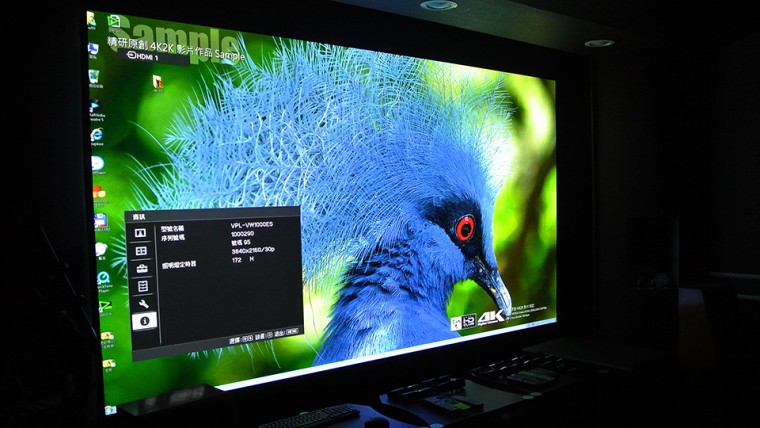

本機透過Pioneer SC-LX86接上SONY VPL-VW1000ESHDMI直上4K解析度實測

透過這部能支援HDMI 4K的準系統,未來精研總部在規劃4K相關的體驗活動將更得心應手,當然本機也是一台效能極佳的小型桌機,並兼顧靜音省電,對於這樣的系統規劃有興趣的朋友不妨參考看看。

論壇內相關討論:
【精研公告】你的電腦4K了嗎?? 精研原創 4K2K 效能測試影片
[精研活動公告]體驗真實4K,HD.Club精研視務所原創4k作品鑑賞會[台北市]
[精研評測]SONY 4K 3D旗艦VPL-VW1000ES 精研總部原生4K上映中
[業界新聞]實現4K極限夢想SONY 4K/3D家庭劇院投影機VPL-VW1000ES在台上市發表會

評分

參與人數 2名聲 +35 精幣 +35 收起 理由
len1978 + 15 + 15 4K桌面....太享受了啦!
LJL + 20 + 20 原創內容

查看全部評分


發表於 2012-10-12 05:31:58 | 顯示全部樓層
期待早日看到 msi微星科技直接對應 HDMI 4K輸出的主機板。
回覆 支持 反對

使用道具 舉報


發表於 2012-10-12 06:58:02 | 顯示全部樓層
最近總部的4K設備越來越充實了
另外支援4K輸出的HTPC,總部在未來這些零件設備普及時,能否提供一個組裝與調教的SOP,讓像小弟這樣涉略比較不深的人也可以組裝出一台品質或像樣的輸出設備~
回覆 支持 反對

使用道具 舉報


發表於 2012-10-12 07:32:59 | 顯示全部樓層
怎麼會搭7750? 結果4K到底是主板還是顯卡輸出啊?

(介紹寫得好奇怪 看您的留言應該是7750輸出的)

聽說520可以硬解4K 6系列低階卡不知有沒有?

(若能測試一下能不能輸出4K的話也不錯啊)
回覆 支持 反對

使用道具 舉報


發表於 2012-10-12 09:23:11 | 顯示全部樓層
本文章最後由 tml7g5 於 2012-10-12 09:27 編輯

很羨慕全體工作人員可以每天生活在追求美好事物的工作環境,

滿足自己感官享受,並將成果分享他人,工作樂在其中,人生最快樂事莫過如此
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2012-10-12 10:01:24 | 顯示全部樓層

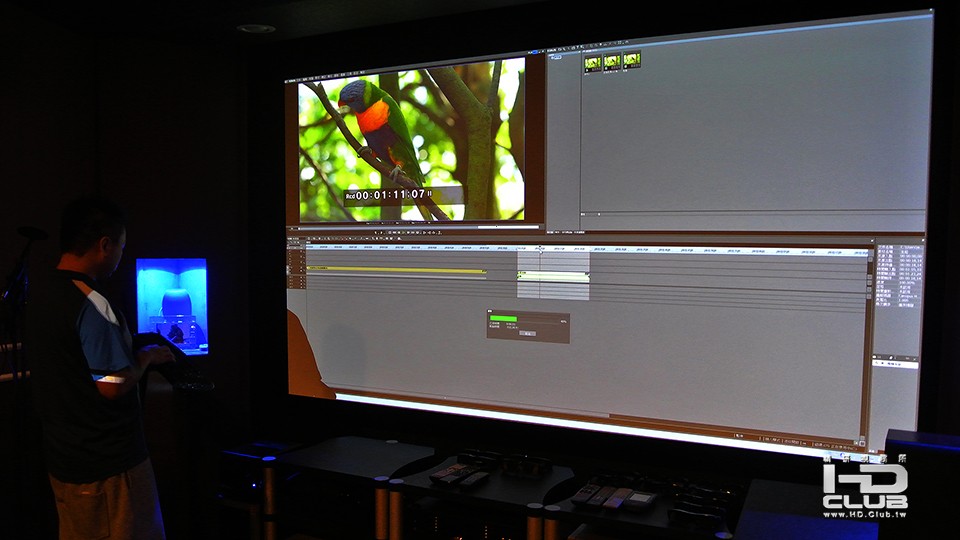

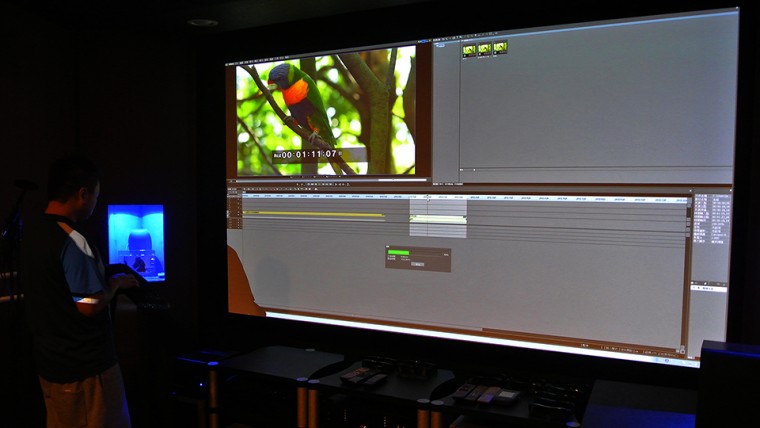

有了這部效能更優的小型PC,趁著SONY VW1000ES暫駐精研總部期間,我們利用這個機會,試著在總部視聽室剪輯監看精研原創4K作品相關素材(都是未壓縮的原始母帶),我想,能夠在TRUE 4K的環境下工作,也是一件相當幸福的事

回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2012-10-12 10:09:38 | 顯示全部樓層
himichael 發表於 2012-10-12 07:32
怎麼會搭7750? 結果4K到底是主板還是顯卡輸出啊?

(介紹寫得好奇怪 看您的留言應該是7750輸出的)

himichael兄:

   事實上在規劃此機的期間 , 我們也嘗試過AMD內顯輸出 ( AMD FM2 APU ) , 但目前其HDMI仍然無法輸出4K

   至於本次所使用的INTEL IVY , HDMI也無法輸出4K , 所以加了一片HD7750顯示卡 , 而NVIDIA新卡部份我這幾天有機會會找時間驗證一下
回覆 支持 反對

使用道具 舉報


發表於 2012-10-12 11:25:43 | 顯示全部樓層
這算相見恨晚嗎 應該組Fred大這台 再升級一下硬體應該就很好用了
果然還是要高人指點一下比較好
回覆 支持 反對

使用道具 舉報


發表於 2012-10-12 12:09:34 | 顯示全部樓層
看起來很不錯的組合耶,下次電腦升級可以參考一下
另外想請教一下,目前有顯示卡支援4k硬解的嗎?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2012-10-12 12:12:31 | 顯示全部樓層
JustinLee 發表於 2012-10-12 11:25
這算相見恨晚嗎 應該組Fred大這台 再升級一下硬體應該就很好用了
果然還是要高人指點一下比較好 ...

Justin兄:

  看您之前在HTPC討論區提出4K的需求 , 您是否也是相關產業的工作者?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2012-10-12 12:14:37 | 顯示全部樓層
JUDAS 發表於 2012-10-12 12:09
看起來很不錯的組合耶,下次電腦升級可以參考一下
另外想請教一下,目前有顯示卡支援4k硬解的嗎? ...

目前都用軟解 , 反正支援4K的軟硬體都在精研總部 , 我也會持續的將調整心得與大家分享
回覆 支持 反對

使用道具 舉報


發表於 2012-10-12 12:51:16 | 顯示全部樓層
GT610(520的Rename) 目前在使用 硬解4k 測試過60Mbps的ok 不過Duck那個244Mbps的沒辦法硬解
能不能4K輸出就不瞭解了
回覆 支持 反對

使用道具 舉報


發表於 2012-10-15 11:46:23 | 顯示全部樓層
本文章最後由 JustinLee 於 2012-10-16 09:55 編輯
Fred 發表於 2012-10-12 12:12
Justin兄:

  看您之前在HTPC討論區提出4K的需求 , 您是否也是相關產業的工作者?

Fred大:

小弟是在TV ODM廠做畫質的, 對後端顯示裝置與影像處理還勉強可以, 但對前端的影像製作與輸出設備就完全不行~
等下禮拜4K鑑賞會再跟大家求教
回覆 支持 反對

使用道具 舉報


發表於 2012-10-15 21:56:14 | 顯示全部樓層
Intel下一代的Haswell Processor有支援HDMI 1.4a 4K (4096x2304 at 24 Hz),不過應該不會這麼快在市面上看到,或許AMD的平台比較有機會。
回覆 支持 反對

使用道具 舉報


發表於 2012-10-16 11:33:48 | 顯示全部樓層
上次的 VW1000ES 進駐精研總部時,因為適逢假日因此不克前往觀賞原生 4k 影片,這次 VW1000ES 算是有較長的時間鎮守於精研總部,當然一定要前往朝聖,並且這次除了故宮晶華美食篇之外,更多了許多生態素材,更是對於 VW1000ES 心生嚮往,在觀賞之後,也只能勉強擠出老梗,真的是回不去了。

另外這次使用的主機板為微星的 ITX Z77 主機板,在各方面都有水準之上的表現,不過最吸引人的當然還是它那迷你的尺寸,搭載了銀欣 SilverStone 的 SG06 SFF 機殼,在迷你的空間打造驚人的效能表現,雖然空間迷你,但是內部搭載了 intel i5-3470 處理器,以及一張 AMD 7750 顯示卡,但 SilverStone SG06 所搭載的 80 plus 電源供應器雖僅有 300w 但也足以穩定提供電源,而這種小型 PC 最令人詬病當然是散熱的問題,不過經過 Fred 精心挑選的機殼,當然沒有這個問題,機殼雖然迷你但雙側開孔,擁有足夠的空氣對流,風扇產生的噪音也相當的低,而這台由 Fred 精心打造的 HPTC 雖然迷你,卻一肩挑起 4K x 2K 超高解析度的播放重擔,令人敬畏。

看到先前許多的留言提到為何使用 AMD 的顯卡而非使用 nVIDIA 的顯卡,經目前實測過的顯卡,僅有 AMD 7750 以上等級可以使用單一 HDMI 訊號將桌面解析度開啟到 4K x 2K 解析度,因此暫時無法使用 nVIDIA 的顯示卡,期待下一個世代的 CPU 內顯也可以達到 4K x 2K 的解析度,不過目前精研總部所使用的 DENON 擴大機前陣子雖然回娘家進行 3D 訊號升級,不過仍無法對應 4K 通過,因此目前為 4K 訊號直接送往 VW1000ES ,音效的部份則是使用光纖傳送至擴大機,期待稍後將一同進駐精研總部 Pioneer 的 LX-86 擴大機協同搭配的表現。

評分

參與人數 1名聲 +10 精幣 +10 收起 理由
west + 10 + 10

查看全部評分

回覆 支持 反對

使用道具 舉報


發表於 2012-10-16 11:43:21 | 顯示全部樓層
z30897 發表於 2012-10-12 12:51
GT610(520的Rename) 目前在使用 硬解4k 測試過60Mbps的ok 不過Duck那個244Mbps的沒辦法硬解
能不能4K輸出就 ...

Z大

http://www.geforce.com.tw/hardwa ... -610/specifications

規格表沒有寫支援 4k,只能期待之後的狀況了~~

>"<  另外 690 在規格表也不支援 4k#補充,僅為中文官網翻譯頁面寫不支援 4K ,但英文官方網頁是寫可以支援的,實測後也發現可以

另外我也補充一下 AMD FM2 A10-5800K 所搭載的 7660D 也不支援 4k 輸出!
一整個殘念
回覆 支持 反對

使用道具 舉報


發表於 2012-10-16 21:36:45 | 顯示全部樓層
本文章最後由 himichael 於 2012-10-16 21:50 編輯
Fred 發表於 2012-10-12 10:09
himichael兄:

   事實上在規劃此機的期間 , 我們也嘗試過AMD內顯輸出 ( AMD FM2 APU ) , 但目前其HDMI仍 ...

之前詢問過Intel的人
他說 HD4000支援4K*2K 但HD2500不支援
接頭一定要用DP或HDMI
有沒有試過?
要用DP的話 這張主板沒有
要馬去借張有DP的來試試
或看看有沒有人有最新一代的MacBook Air吧 MBP也可以
使用DP去轉HDMI來測測XD


回覆 支持 反對

使用道具 舉報


發表於 2012-10-17 10:13:12 | 顯示全部樓層
NVIDIA Quadro K5000
最大顯示解析度 (數位)
VI-DL: 最大 330M 像素/sec: (例如 1920x1200@120Hz、2560x1600@60Hz)
DisplayPort 1.2: 最大 540M 像素/sec & 17.3 Gbps 資料傳輸速率
(例如 3840x2160@60Hz 30bpp、2560x1440@120Hz 30bpp、 4096x2160@24Hz 36bpp、4096x2160@50Hz 30bpp )

回覆 支持 反對

使用道具 舉報


發表於 2012-10-19 00:06:41 | 顯示全部樓層
现在4K对显示器的要求远大于对电脑的要求了!
回覆 支持 反對

使用道具 舉報


發表於 2012-10-19 04:55:31 | 顯示全部樓層
看到荧幕上VW1000ES 的效果
心情开始激动了
回覆 支持 反對
