GIGABYTE追求效能極限之Z77X-UP7超頻解析

windwithme

2012年對於PC市場算是相當關鍵的一年，因為許多行動裝置的市場紛紛抬頭
尤其是手機或是平板電腦，對於傳統PC或NB的市場有著不小的影響
這樣的市場生態對消費者有不少的助益，尤其今年MB市場也開始出現變化
許多品牌開始加強保固服務條款或內容，而GIGABYTE在台灣方面也推出四年保固



對中高階的Intel Z77平台來說，入門款也較以往170美金起跳轉變為120美金就有Z77可選擇
而高階Z77在價格方面比起同品牌上一代同級還要低10~15%，有些則是該品牌搭配促銷方案
對MB市場還是金字塔頂端的價位，不過對真正有需求的消費者來說，小幅調低價位也不無小補

GIGABYTE在高階MB產品線分為兩種，第一種為Gaming系列，Z77型號為G1.SNIPER3
第二種為追求OC能力與效能極限所設計，也就是本回的主角 - Z77X-UP7
GIGABYTE多年以來習慣使用UD加數字來命名，此回新系列命名改為UP加數字的方式

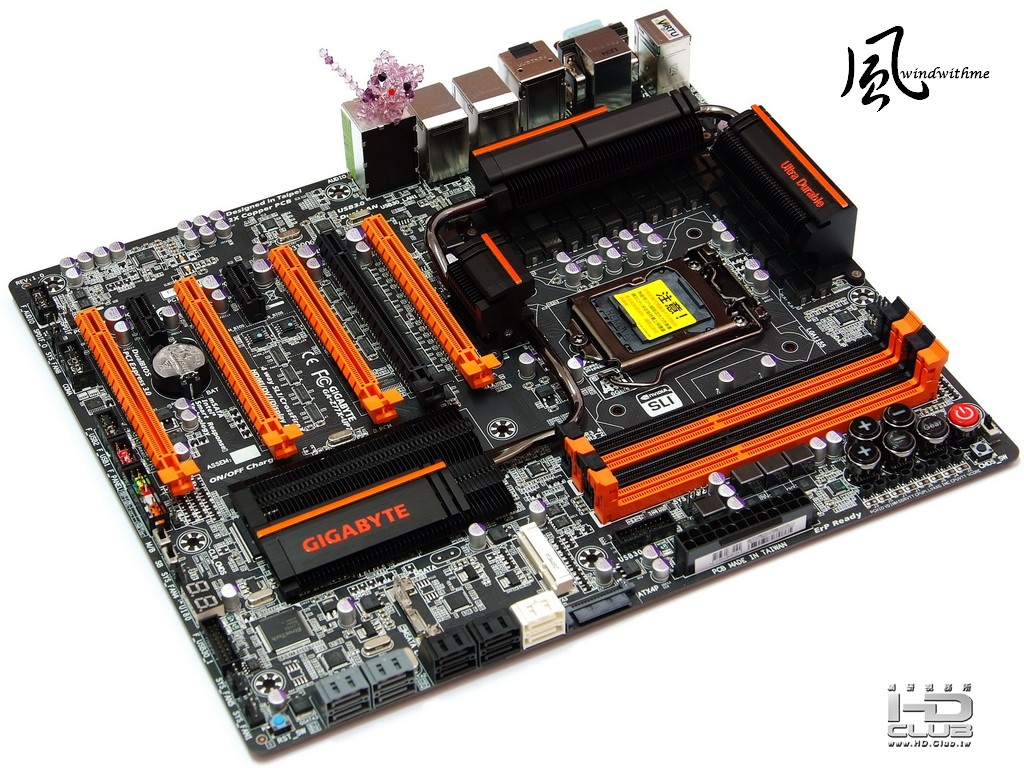

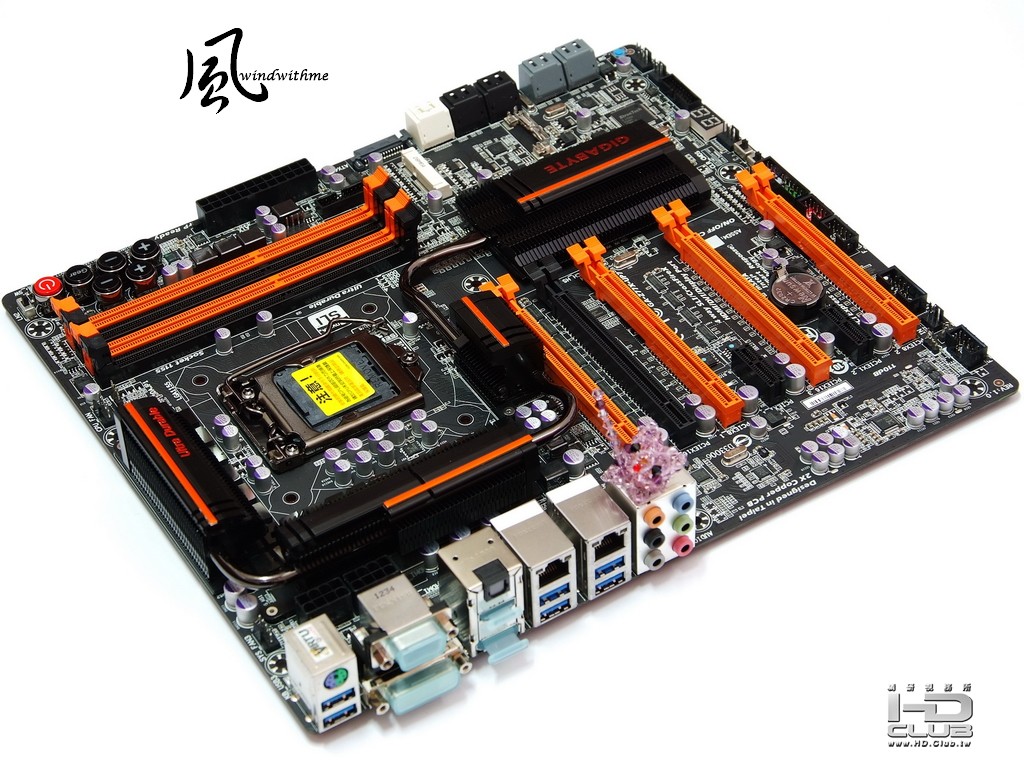

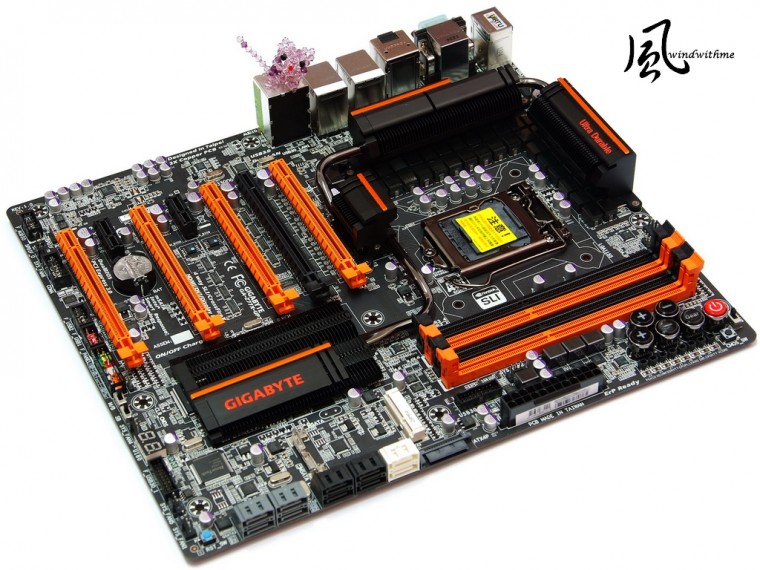

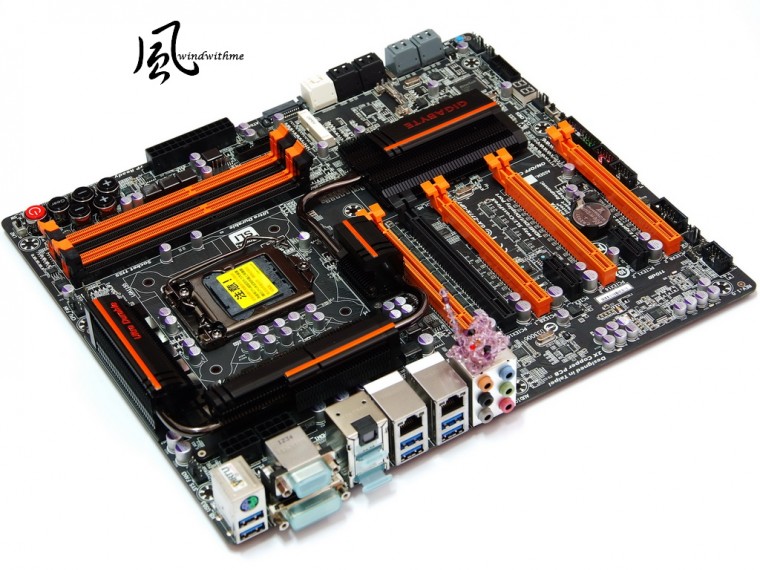

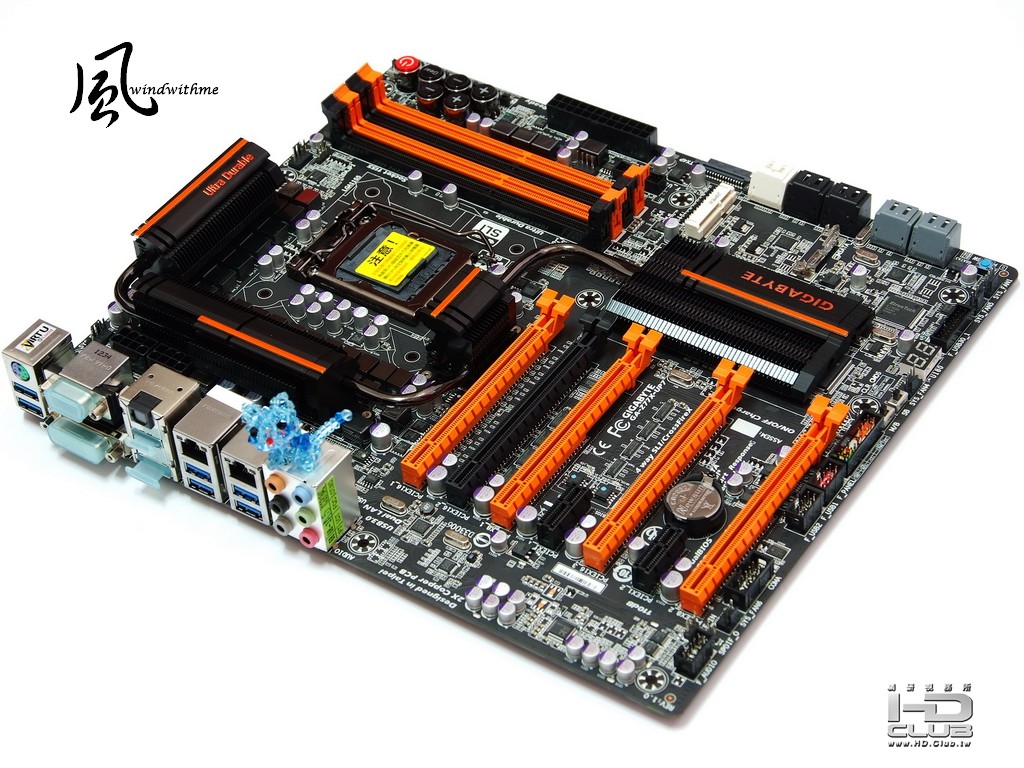

首先看到Z77X-UP7本體，顏色不同以往UD7全黑配色，改用黑橘兩種顏色做為特色


Z77X-UP7採用E-ATX規格，尺寸為30.5cm x 26.4cm
不要碰到縮小尺寸的ATX Case，搭配一般常見ATX Case大都可以順利安裝
主打Overclocking市場，對於軟硬體在超頻的特殊設計會在以下介紹

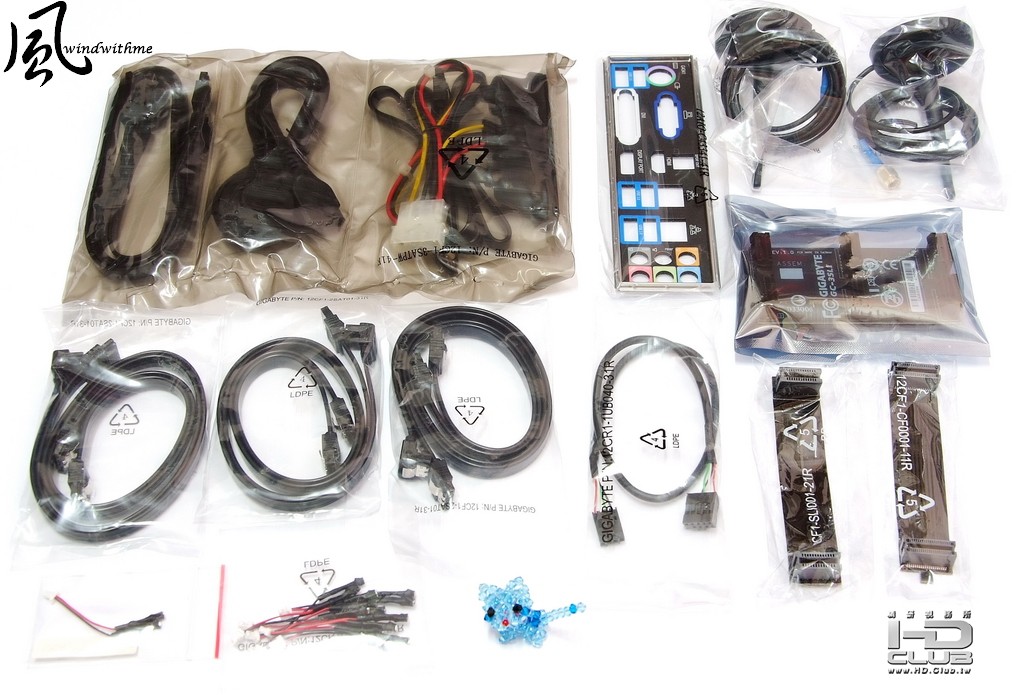

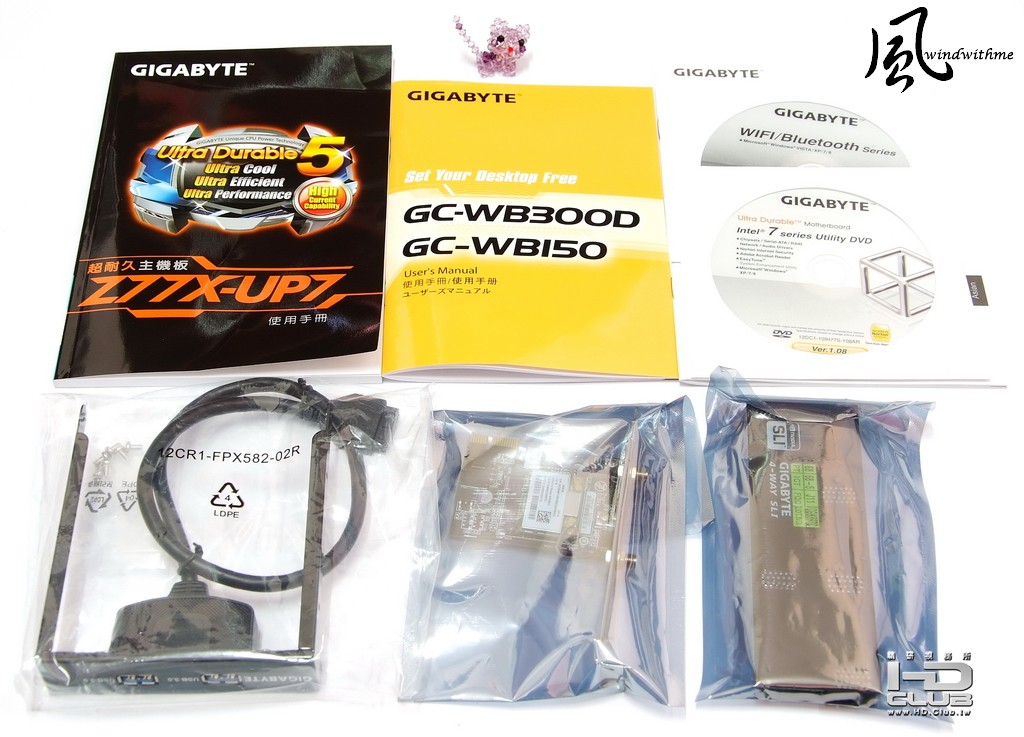

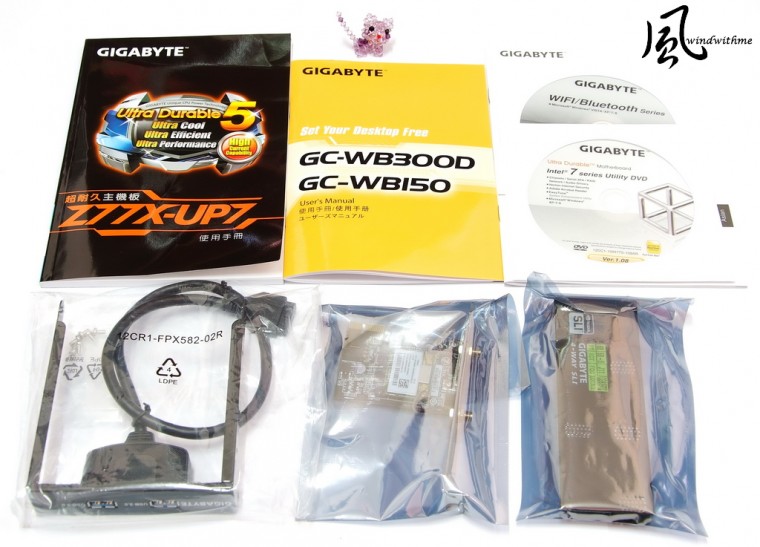

內附配件一覽
產品說明書、軟體說明書、驅動軟體CD
3.5吋前端存取控制面板、藍芽4.0/WiFi擴充卡、4-Way SLI橋接器


IO檔板、後置SATA擴充擋板、SATA線材、WiFi擴充卡天線
CrossFireX / 2-Way與3-Way SLI橋接器、電壓量測轉接線

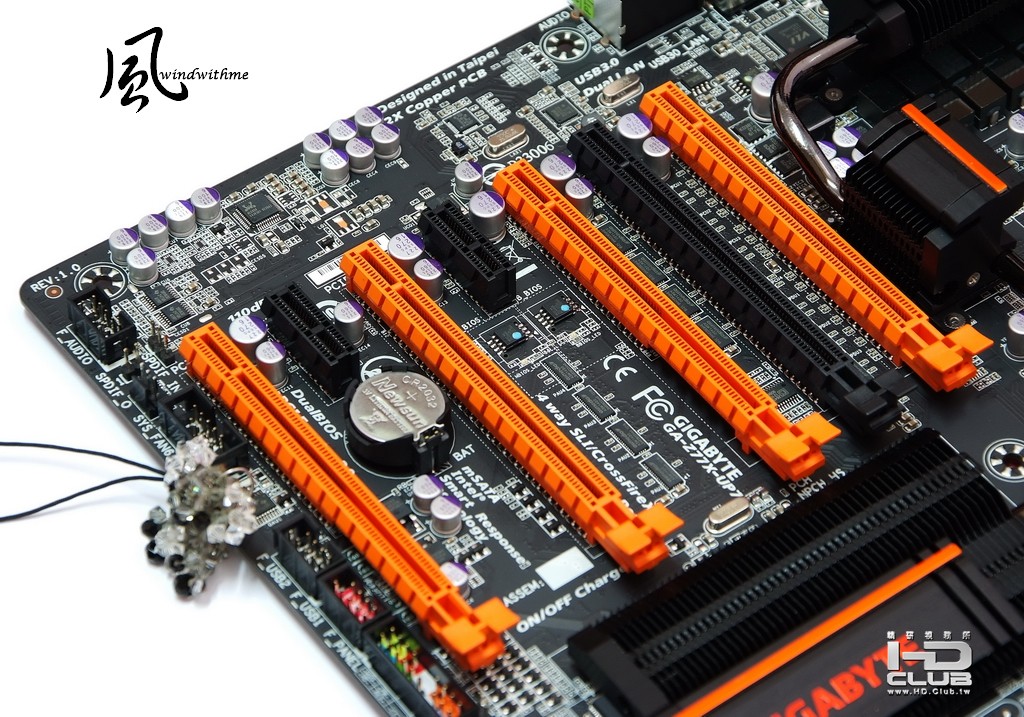

主機板左下
3 X PCI-E X16，支援X16頻寬運作
2 X PCI-E X16，支援X8頻寬運作
以上最高支援4-Way AMD CrossFireX/nVIDIA SLI技術
3-Way AMD CrossFireX/nVIDIA SLI頻寬為X16 + X16 + X16
4-Way AMD CrossFireX頻寬為X16 + X8 + X16 + X8
4-Way nVIDIA SLI頻寬為X8 + X8 + X8 + X8
2 X PCI-E X1
網路分為Atheros GbE晶片與Intel GbE LAN晶片
內建Realtek ALC898音效晶片，最高可達7.1聲道並支援High Definition Audio技術
Design in Taipei

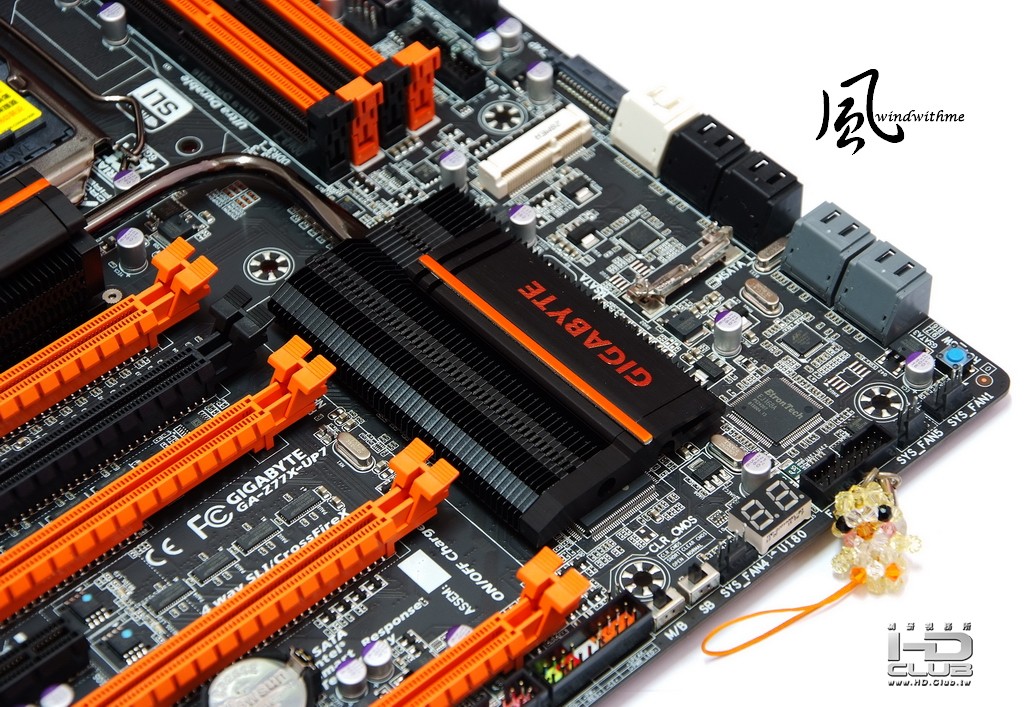

主機板右下
2 X 白色SATA，Z77晶片組提供，SATA3規格
4 X 黑色SATA，Z77晶片組提供，SATA2規格
以上可以混合建立 RAID 0， RAID 1，RAID 5及RAID 10，最高效能依安裝的SATA裝置決定
4 X 灰色SATA，Marvell 88SE9172晶片提供，SATA3規格，支援 RAID 0，RAID 1
1 X mSATA，SATA2規格，安裝mSATA後會讓編號5的SATA2無法使用
右下方為除錯燈號，M/B與SB為雙BIOS切換器，藍色圓形按鈕為RST_SW

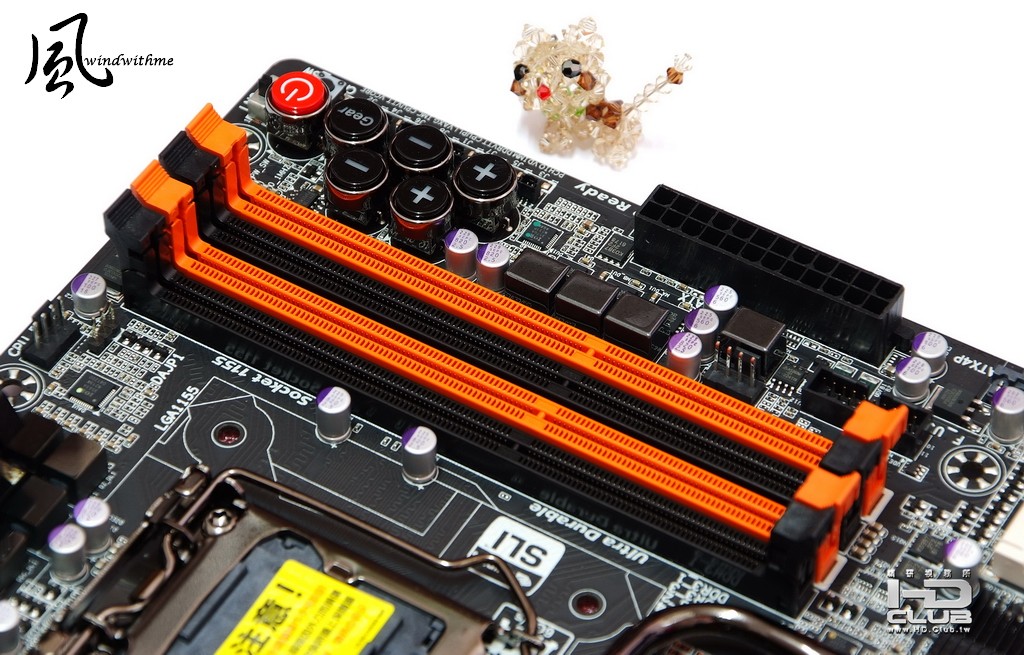

主機板右上
4 X DIMM DDR3，支援1066/1333/1600/2666(OC)，DDR3最高容量可以支援到32GB
支援Extreme Memory Profile技術，旁邊為24-PIN電源輸入與前置USB 3.0擴充裝置

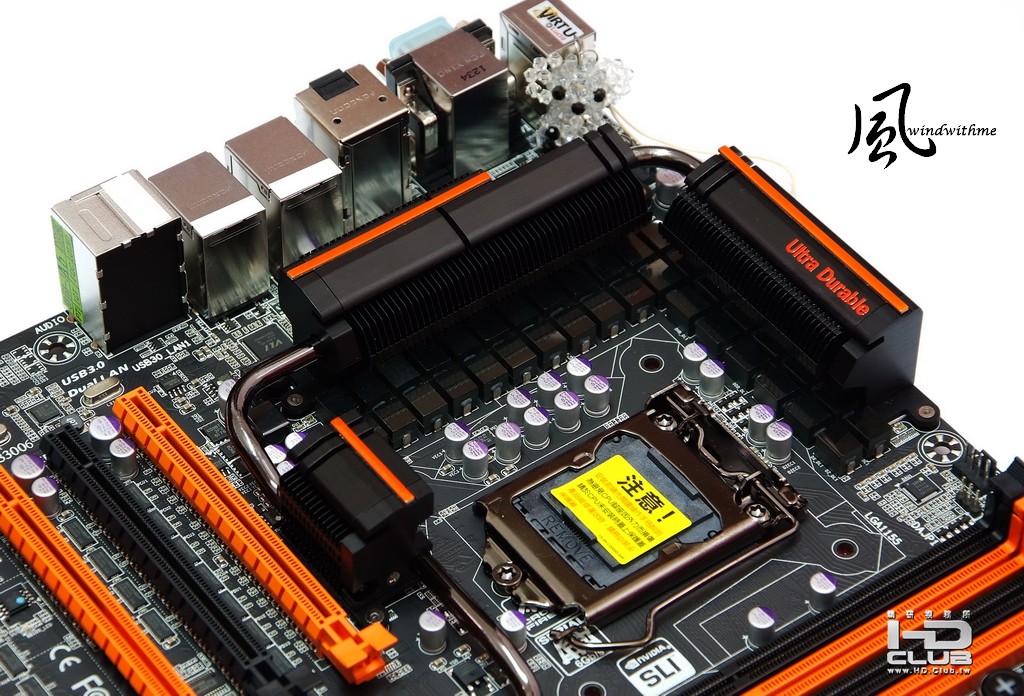

主機板左上
Z77X-UP7使用新式鰭片熱導管，CPU金屬蓋採用電鍍設計更添質感
上方熱導管後方有2個8Pin電源輸入，提供給在極限超頻時的高耗電環境使用

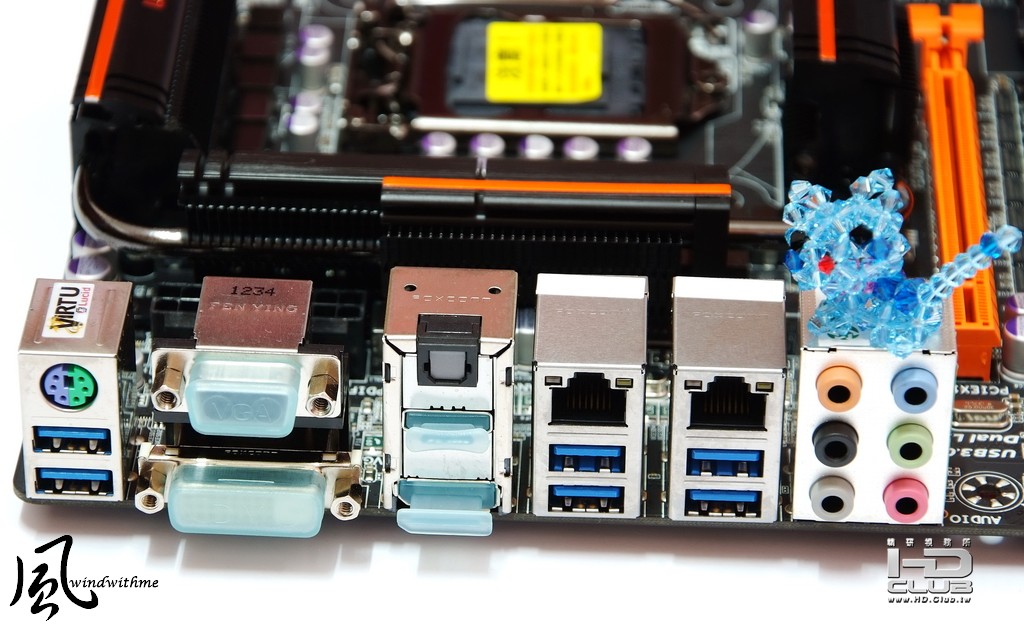

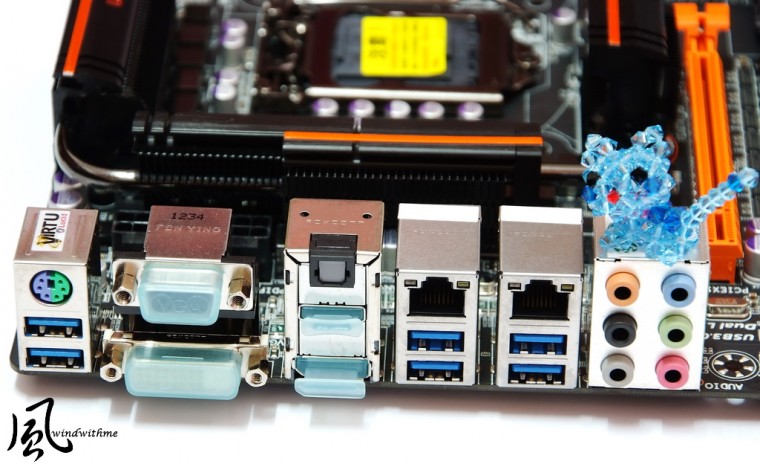

IO
1 X PS2 鍵盤/滑鼠
1 X D-Sub / DVI-D / HDMI / DisplayPort
6 X USB 3.0/2.0(藍色)
2 X RJ-45網路孔
1 X S/PDIF 光纖輸出
6 X 音源接頭

windwithme

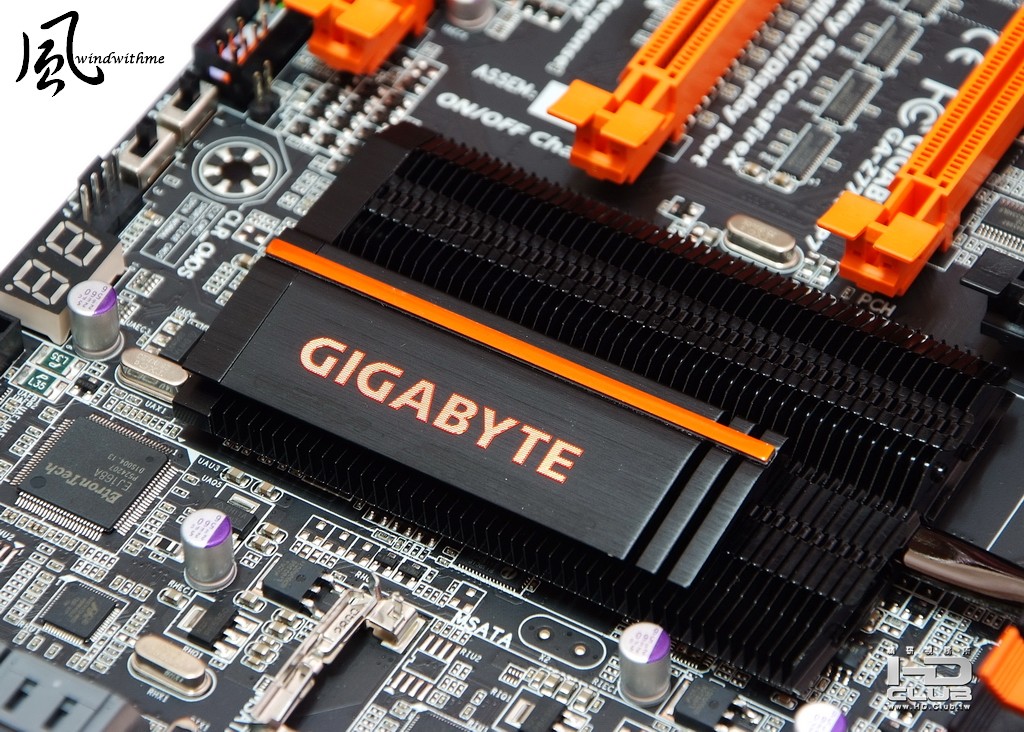

Z77晶片組高階版本依然使用大面積散熱片，看起來質感也相當不錯
特殊設計的金屬超薄鰭片，由照片中看起來與空氣接觸面的表面積更多，應該可以更有效率的散熱

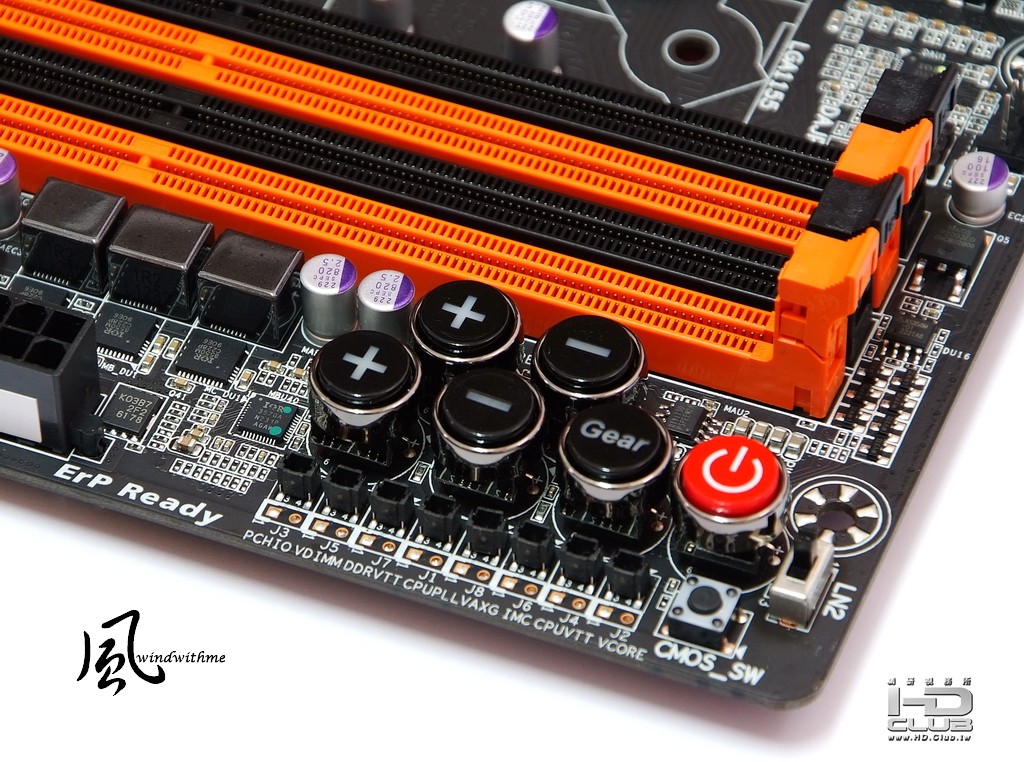

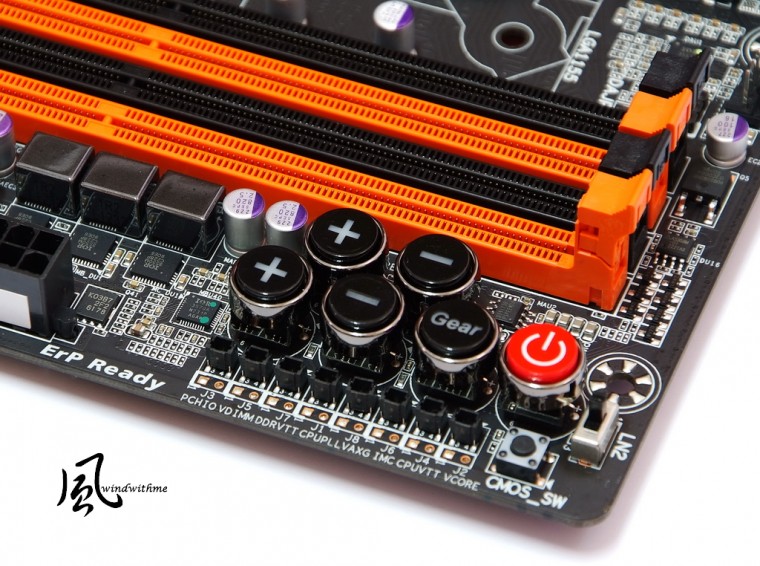

OC-Touch
Z77X-UP7這部分設計比Z68X-UD7提供更多豐富的OC功能
紅色按鈕為電源按鈕，兩組+與-擁有調整CPU或BCLK調整功能，Gear為調整BCLK級距切換
右方LN2模式切換開關，底下提供8種接點，讓使用者可以直接測量相關硬體的電壓資訊

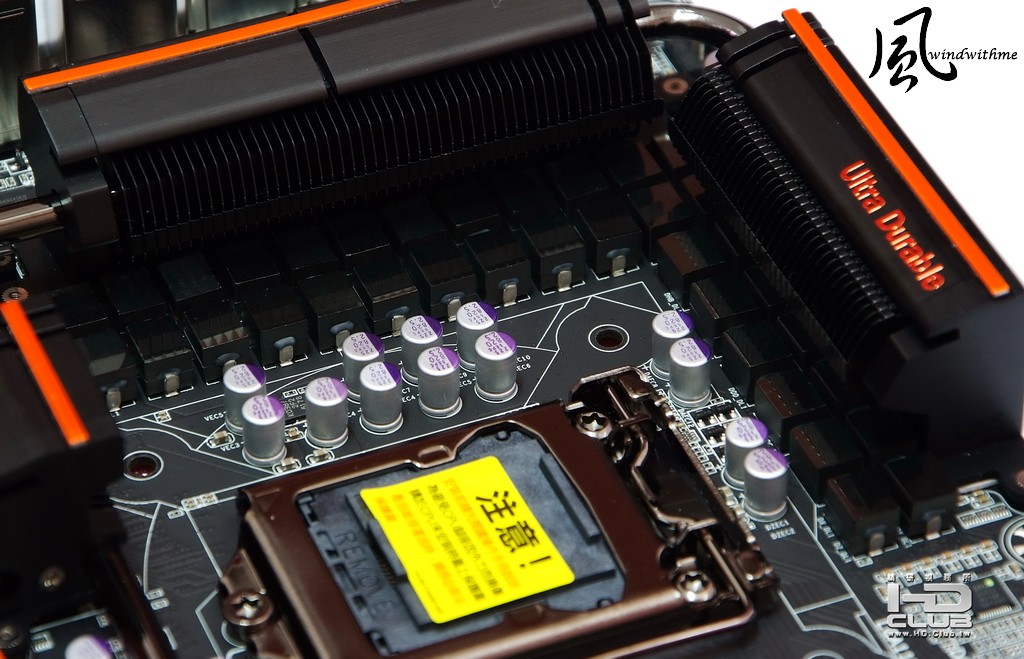

GIGABYTE在ComputeX 2012時展出過IR3550 PowlRstage，新款供電設計提供給自家中高階MB
主要是標榜每一相供電最高能提供60安培的耐電流能力與比先前供電設計更能有效降低運作溫度
Z77X-UP7採用數位供電設計高達37相，細分為32相CPU + 2相VTT + 3相Intel HD GPU

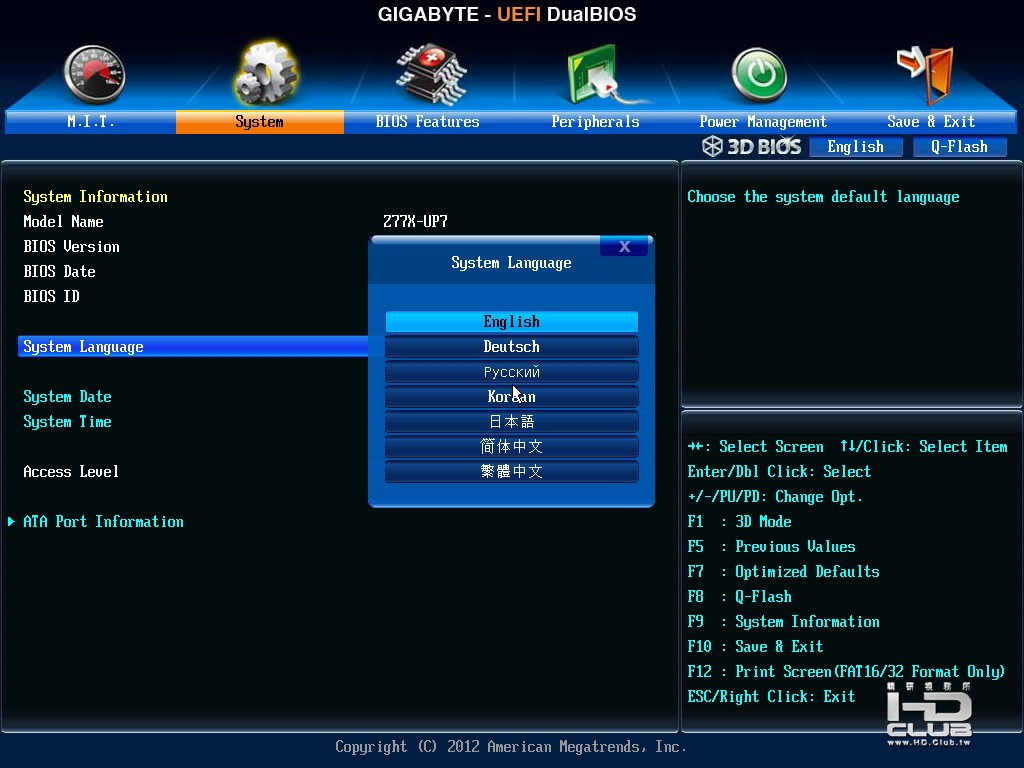

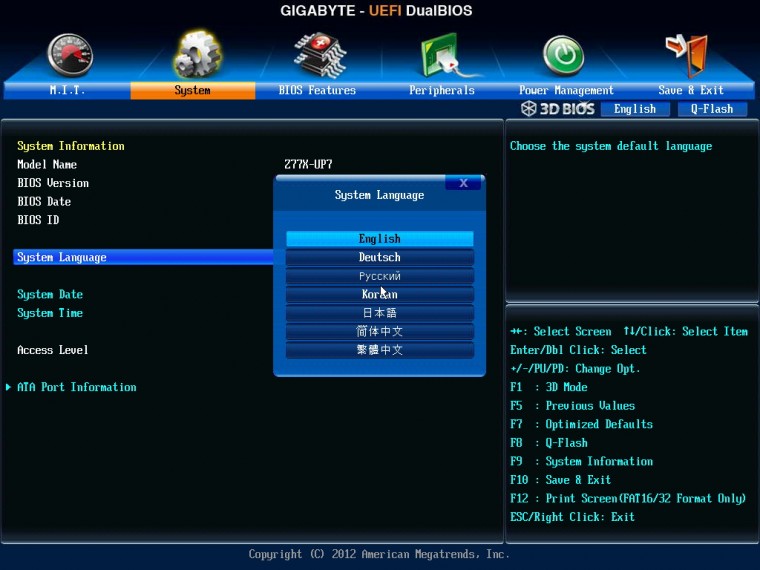

GIGABYTE UEFI介面提供七種不同的語言介面，印象中先前好像沒有Korean語系

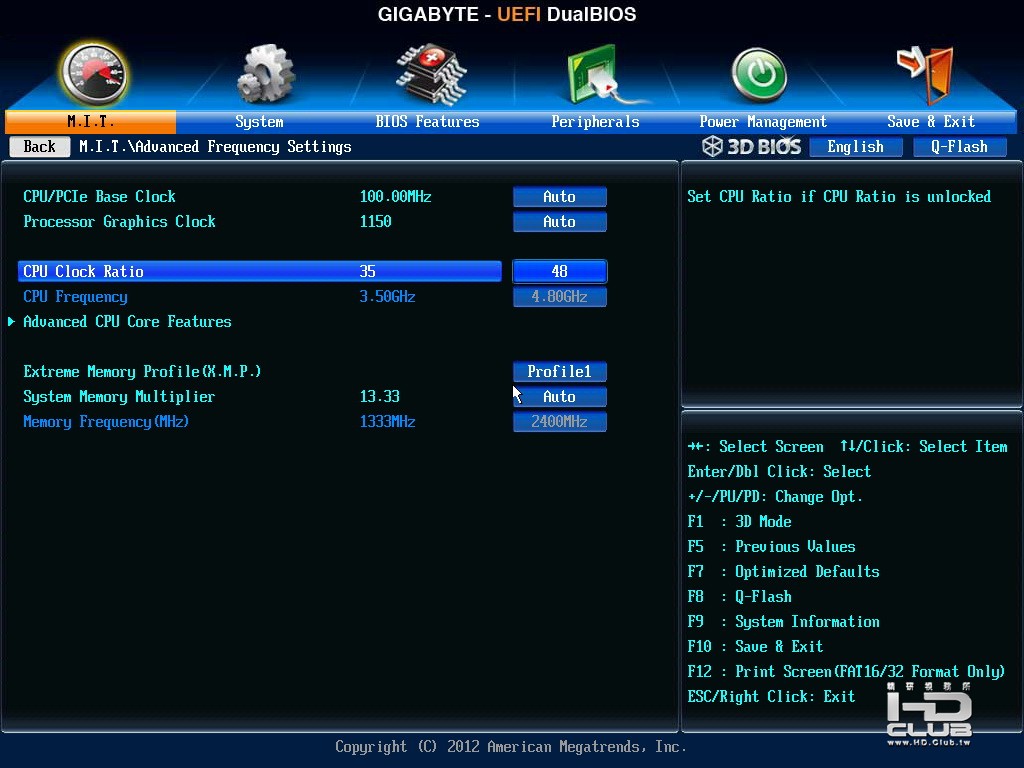

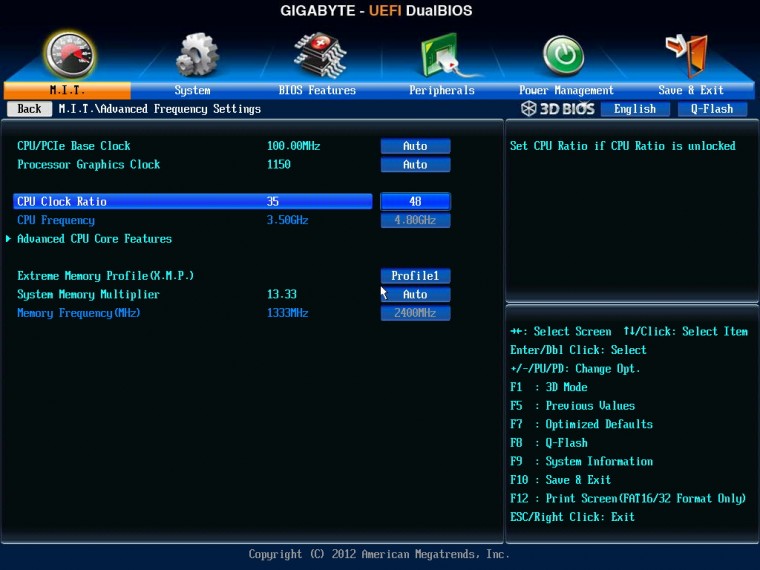

Intel Core i7-3770K預設倍頻為35，將其更改為48，也就是4800MHz
X.M.P.選項開啟，依此款CORSAIR DDR3規格會自動調整為2400的時脈與參數


Vcore Loadline Calibration對CPU超頻來說是一個相當重要的選項

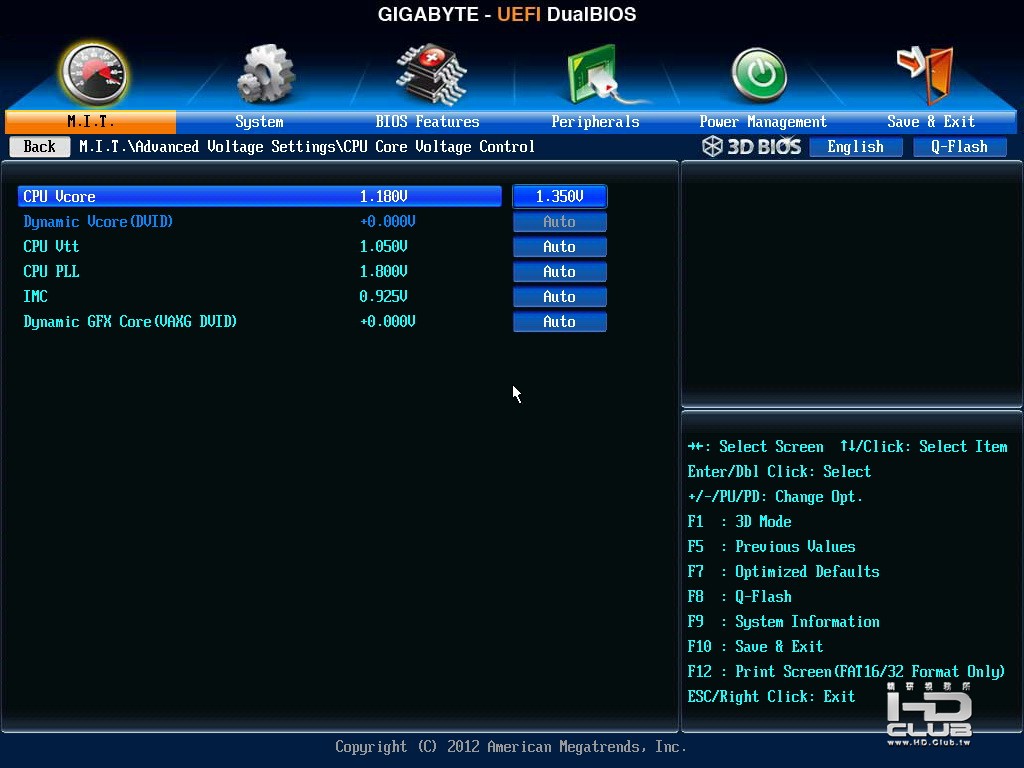

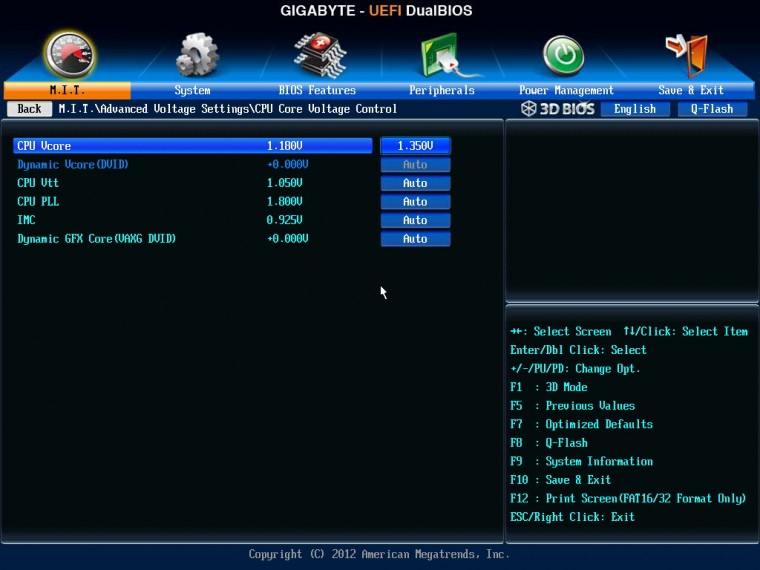

CPU電壓設定為1.350V，Vcore Loadline Calibration為預設值，在CPU全速時電壓會往下掉兩個等級左右

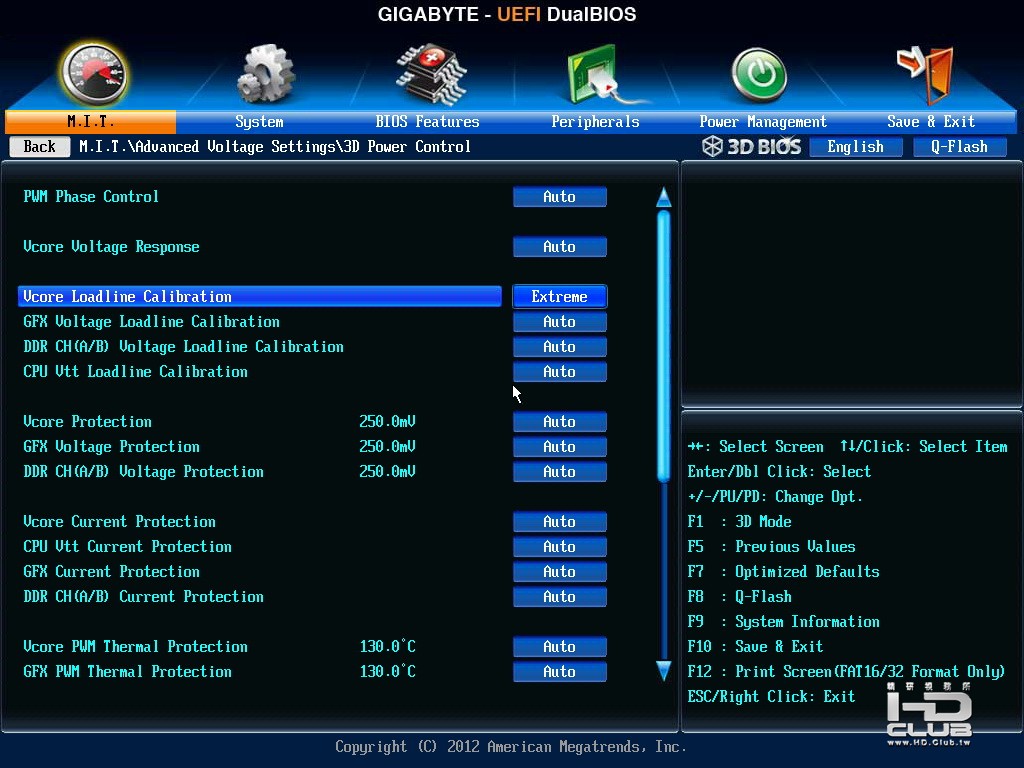

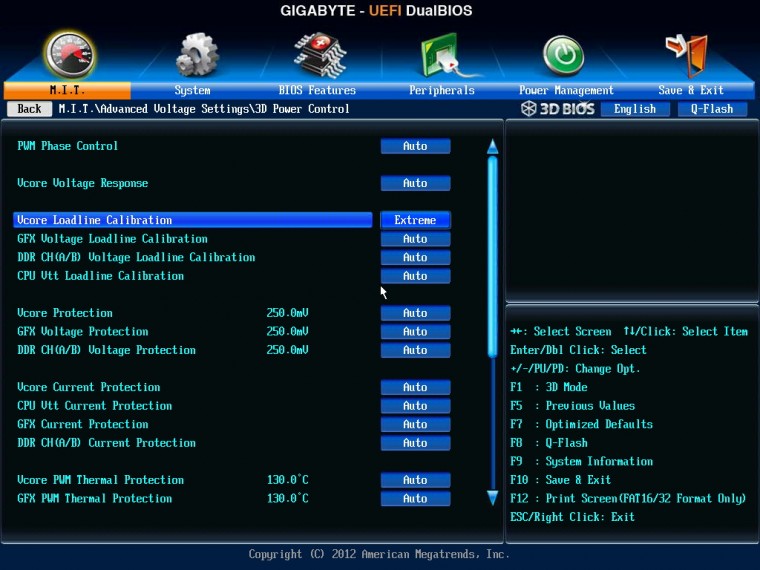

圖中設定更改為Extreme，CPU設定1.350V，在待機時為1.356V，CPU全速時為1.368V


將i7-3700K設定為1.350V，可以穩定通過以下多種測試軟體
DDR3電壓設定為1.650V，以上為本篇超頻分享中兩個主要硬體的電壓數據

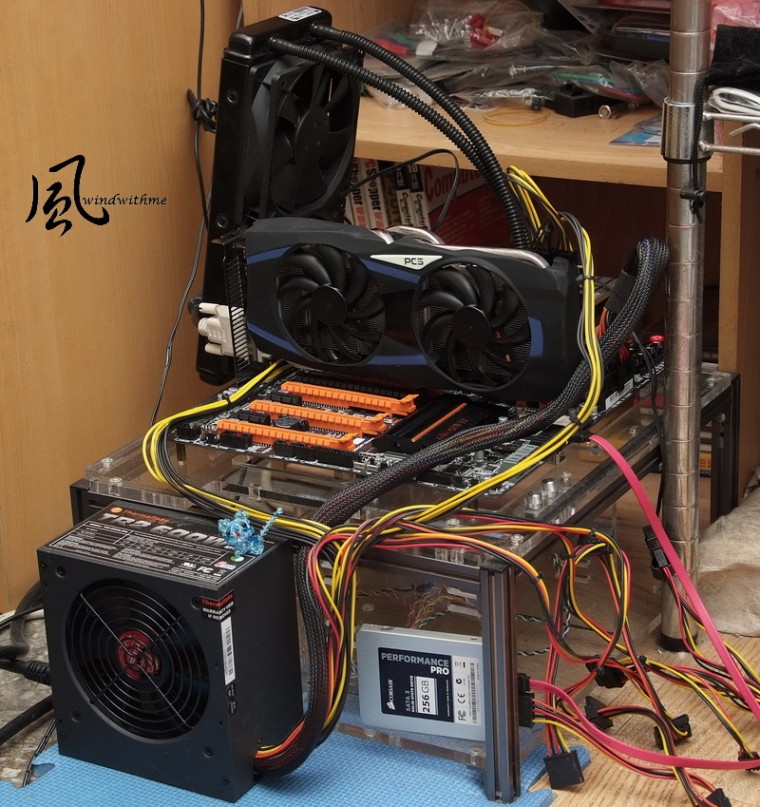

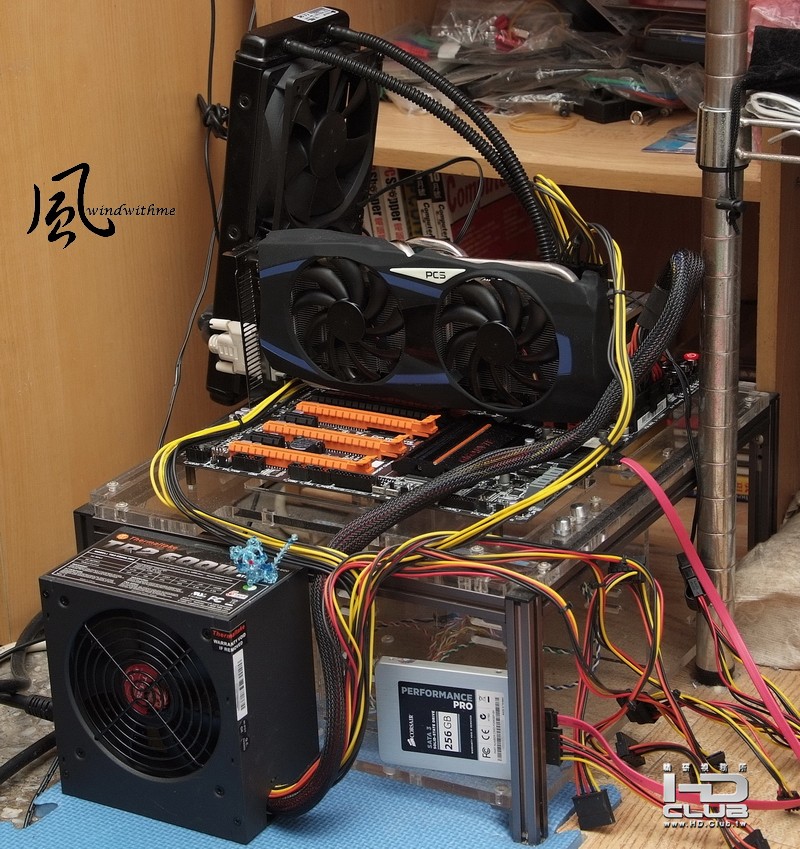

測試平台
CPU: Intel Core i7-3770K
MB: GIGABYTE Z77X-UP7
DRAM: CORSAIR Dominator Platinum CMD16GX3M4A2400C9
VGA: PowerColor AX7970 3GBD5-2DHV3
HD: CORSAIR Performance Pro Series 256GB
POWER: Thermaltake TR2 600W
Cooler: CORSAIR Hydro Series H100
OS: Windows8 64bit

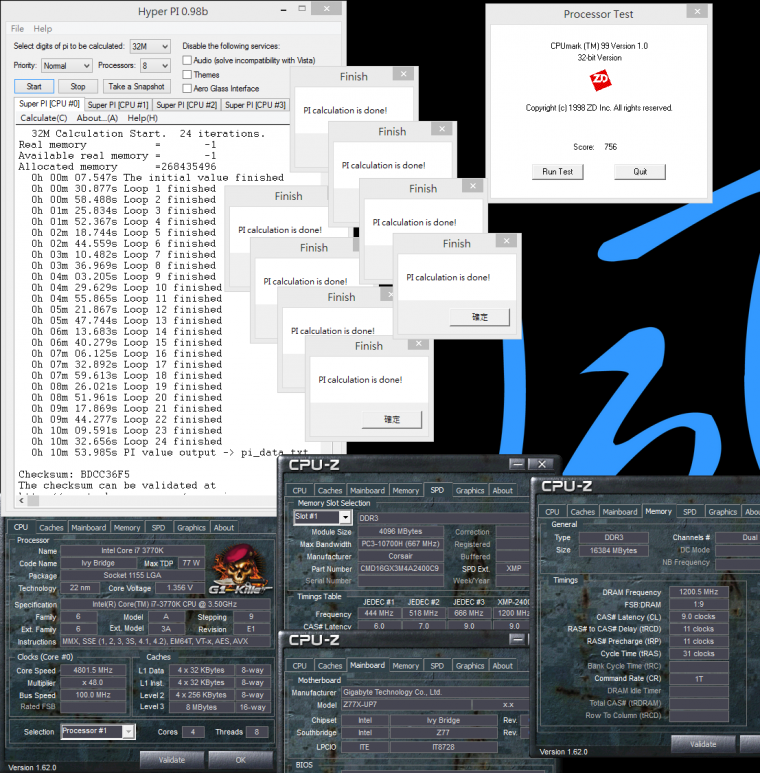

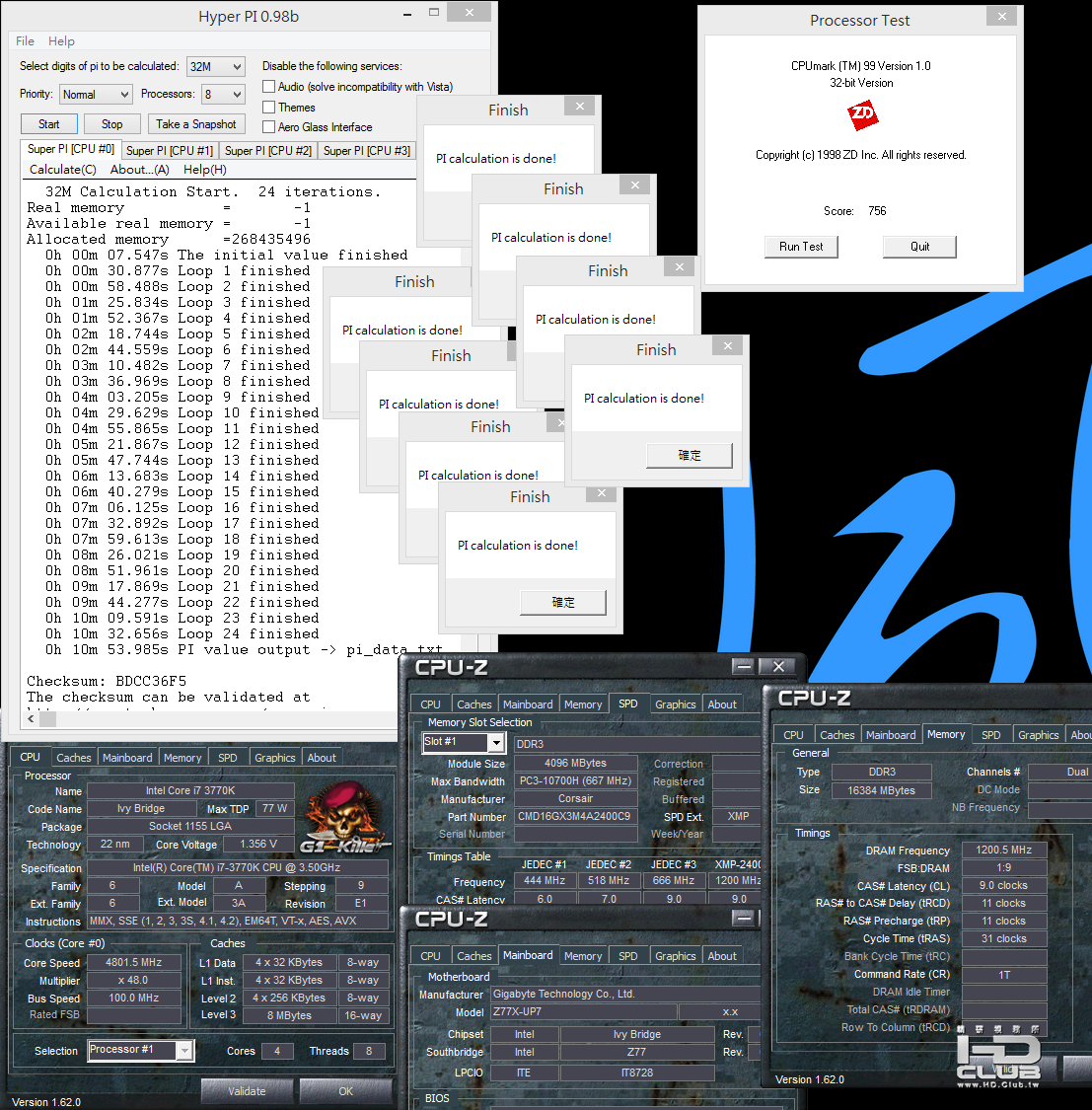

CPU 100.0 X 48 => 4801.5MHz(關閉Turbo Boost與C1E)
DDR3 2401 CL9 11-11-31 1T(開啟X.M.P.模式)

Hyper PI 32M X 8 => 10m 53.985s
CPUMARK 99 => 756

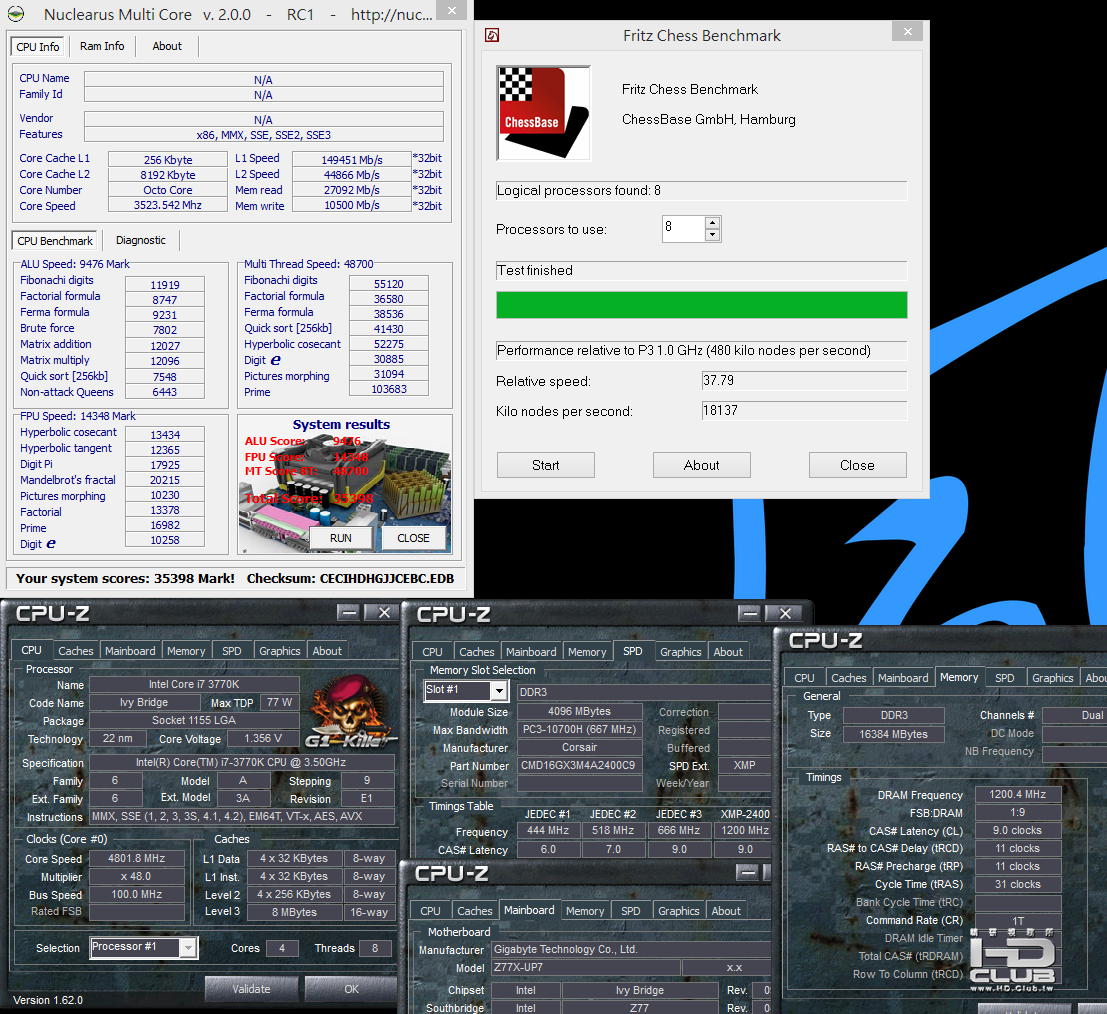

Nuclearus Multi Core => 35398
Fritz Chess Benchmark => 37.79/18137

windwithme

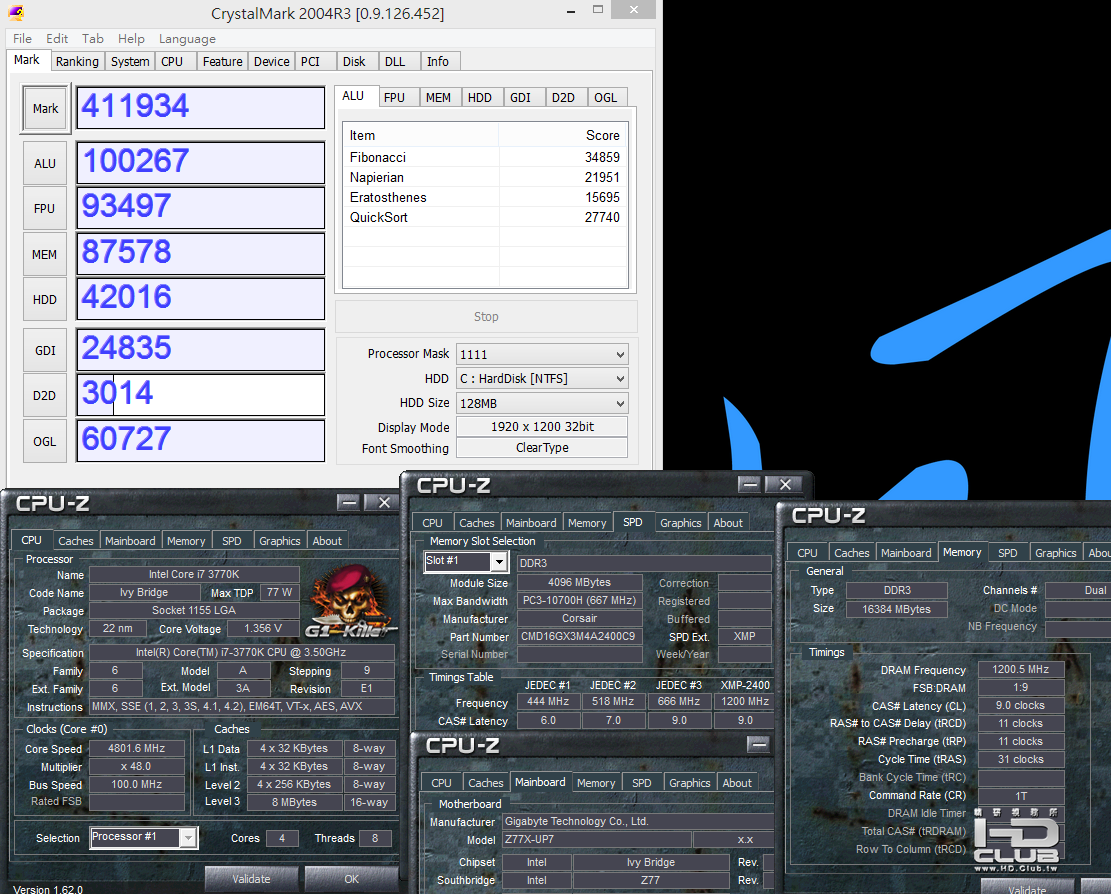

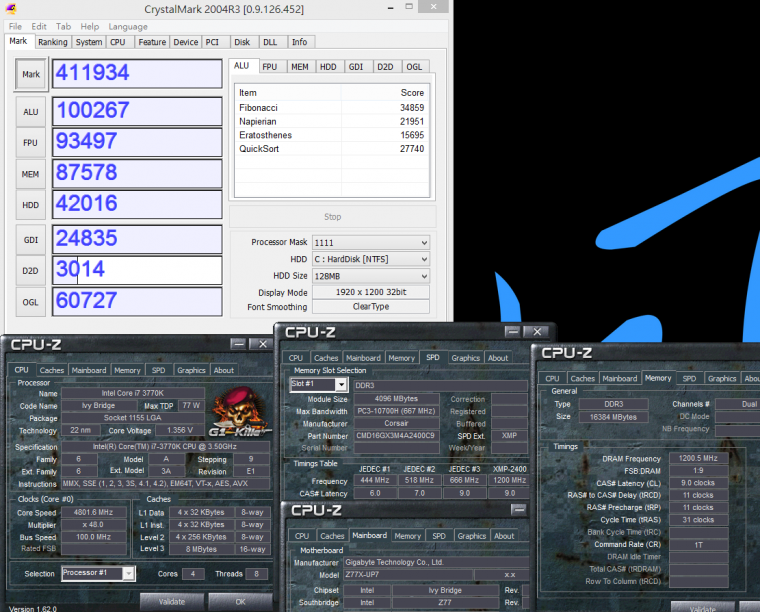

CrystalMark 2004R3 => 411934

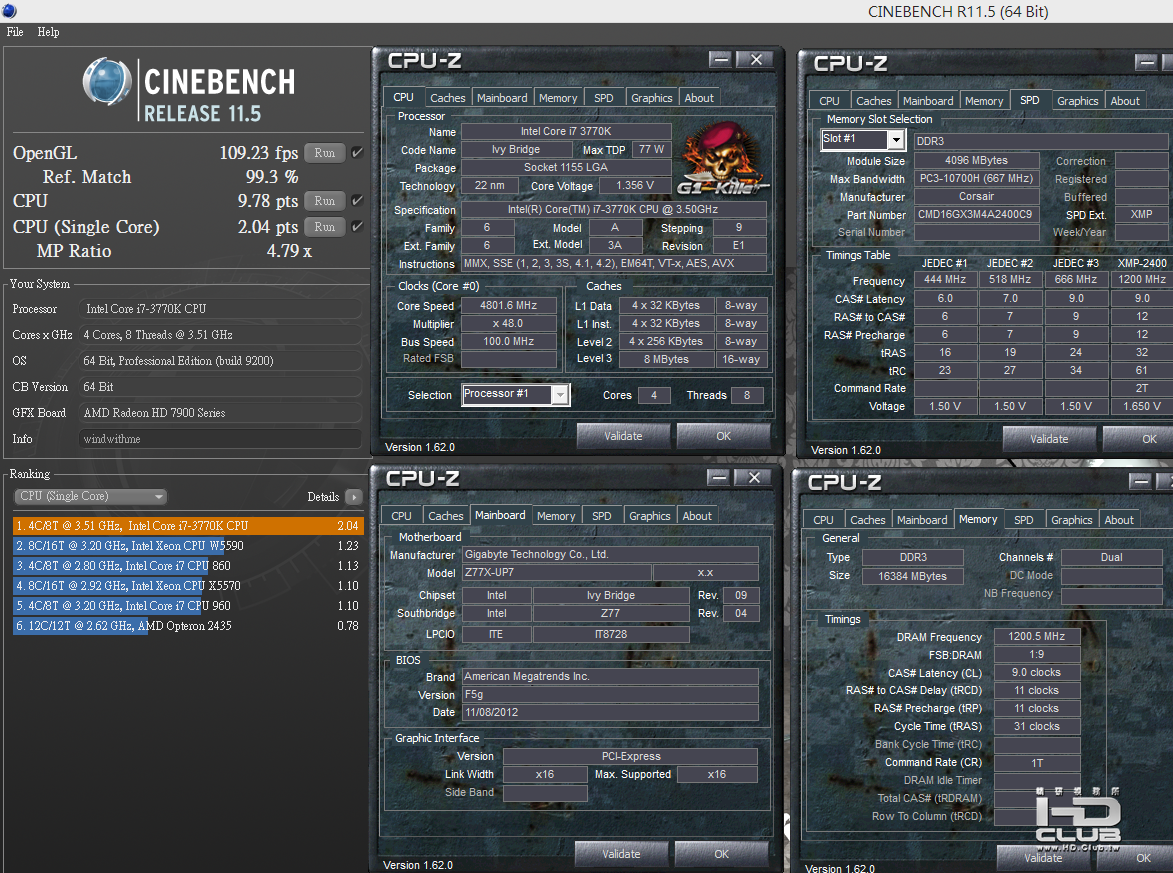

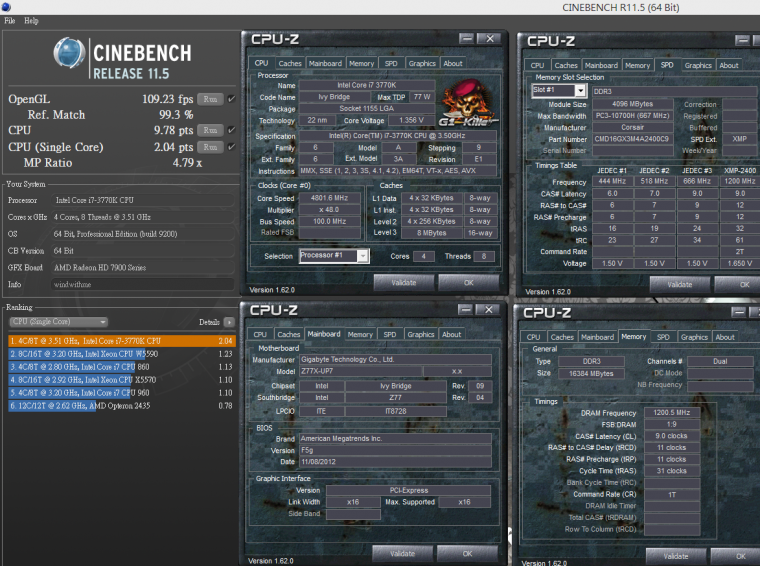

CINEBENCH R11.5
CPU => 9.78 pts
CPU(Single Core) => 2.04 pts

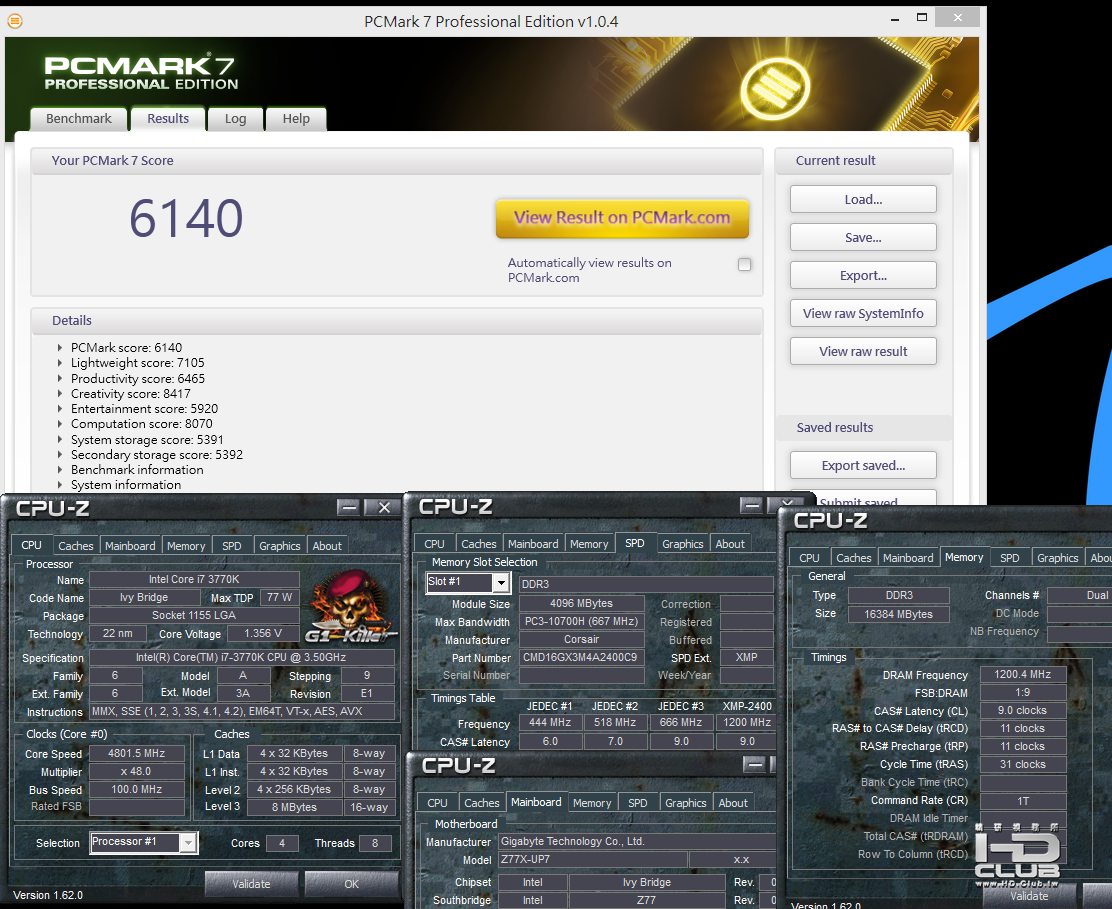

PCMARK7 - 6140

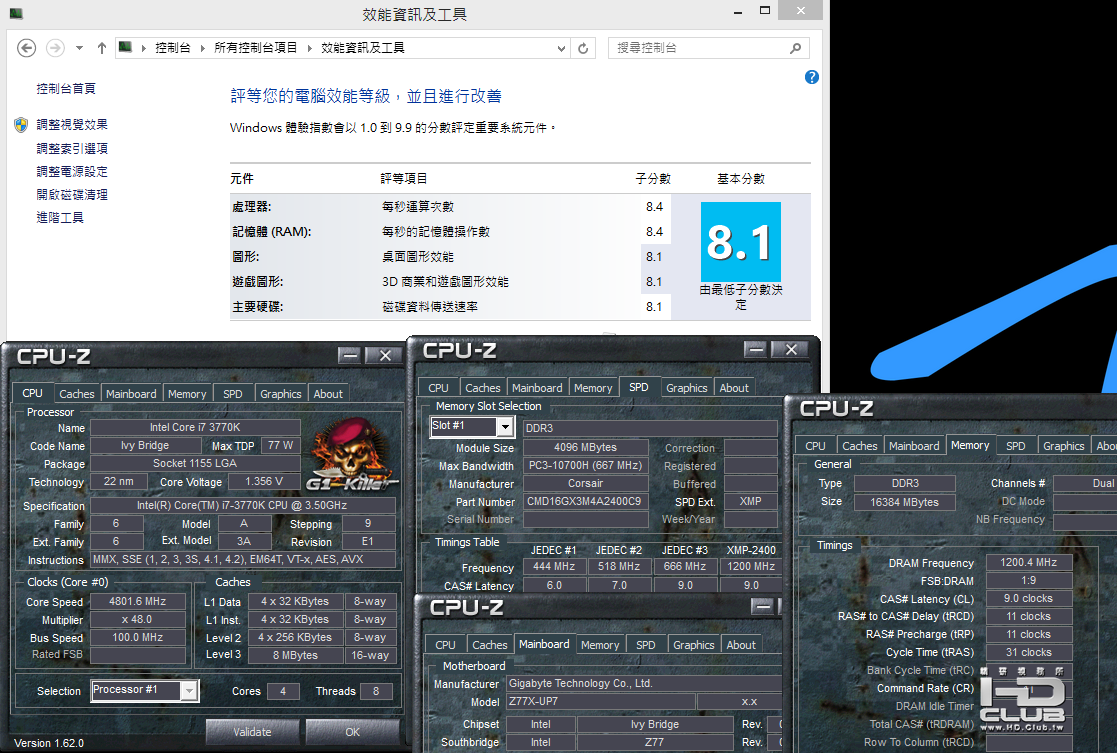

Windows8體驗指數 - CPU 8.4


小弟windwithme第一次使用Windows8於測試分享文章上面
Hyper PI 32M的數據可以看到明顯增快30~40秒的速度出現，其他軟體或多或少也有極小範圍的增加
特殊的是使用Windows8體驗指數，擺脫以往CPU最高只能達到7.8分的數據限制
此外Windows8的安裝容量大約比Windwos7小上10GB左右，在開機進入到使用畫面的時間會較快一點
開始畫面類似平板或手機等觸控裝置在使用，進入主畫面後與Windwos7介面差異不大
不過功能或選項有些許不同，對於一般使用者來說，要上手需要花一些時間來習慣有些不同的介面

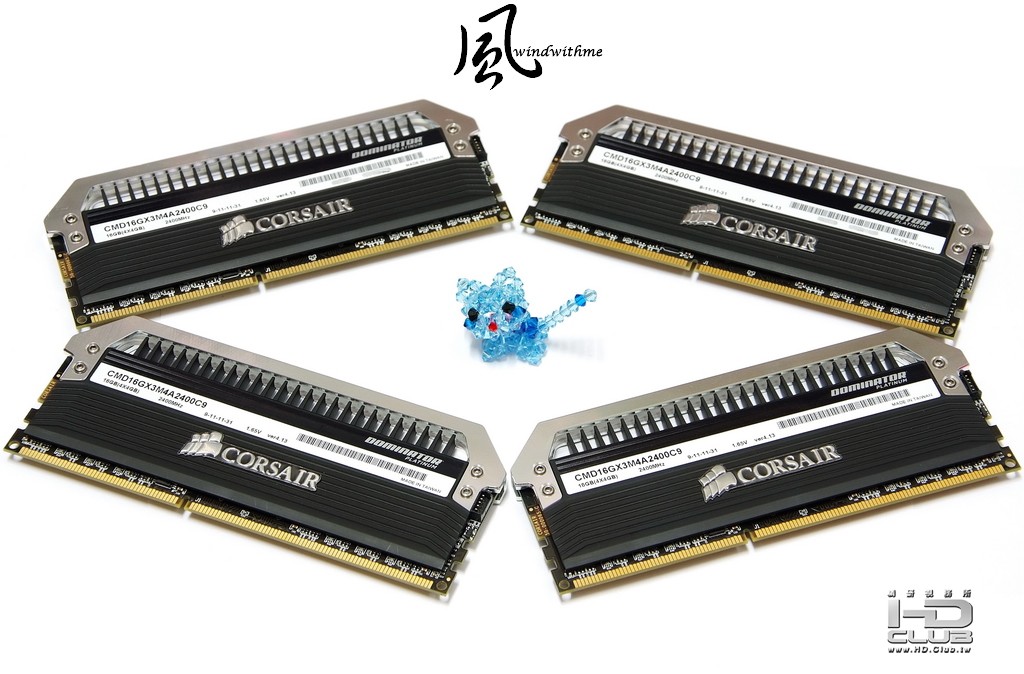

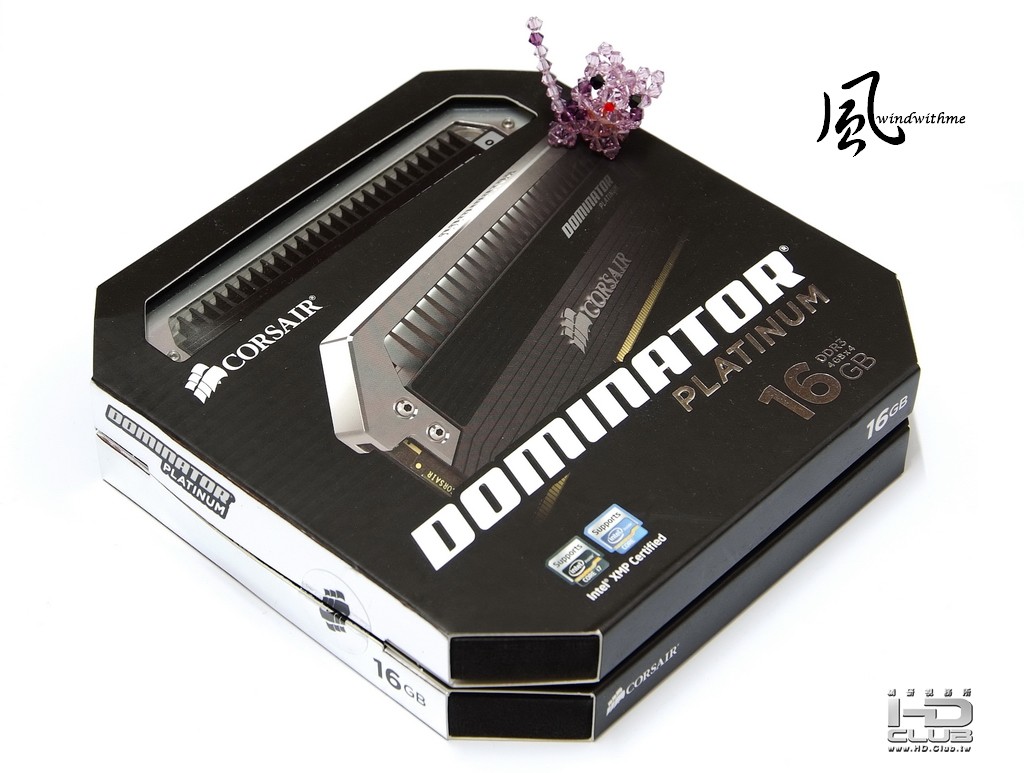

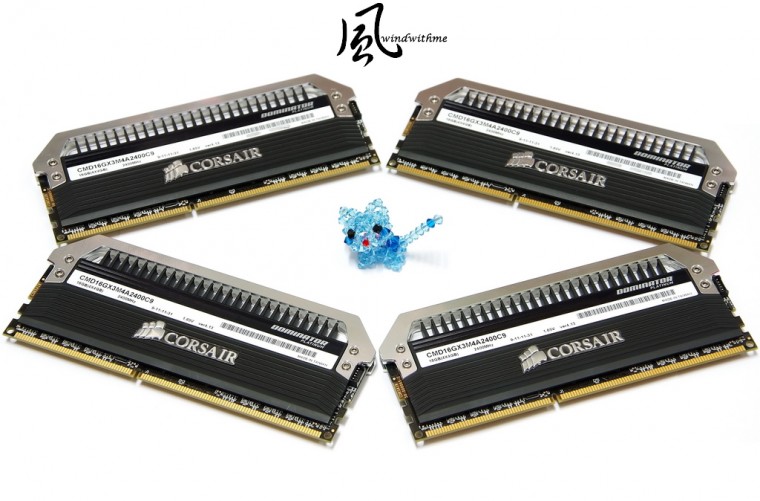

DDR3使用美國CORSAIR Dominator Platinum系列，型號為CMD16GX3M4A2400C9
外包裝十分地特殊，使用兩層包裝盒疊在一起，打開後每一層各放4GB X 2

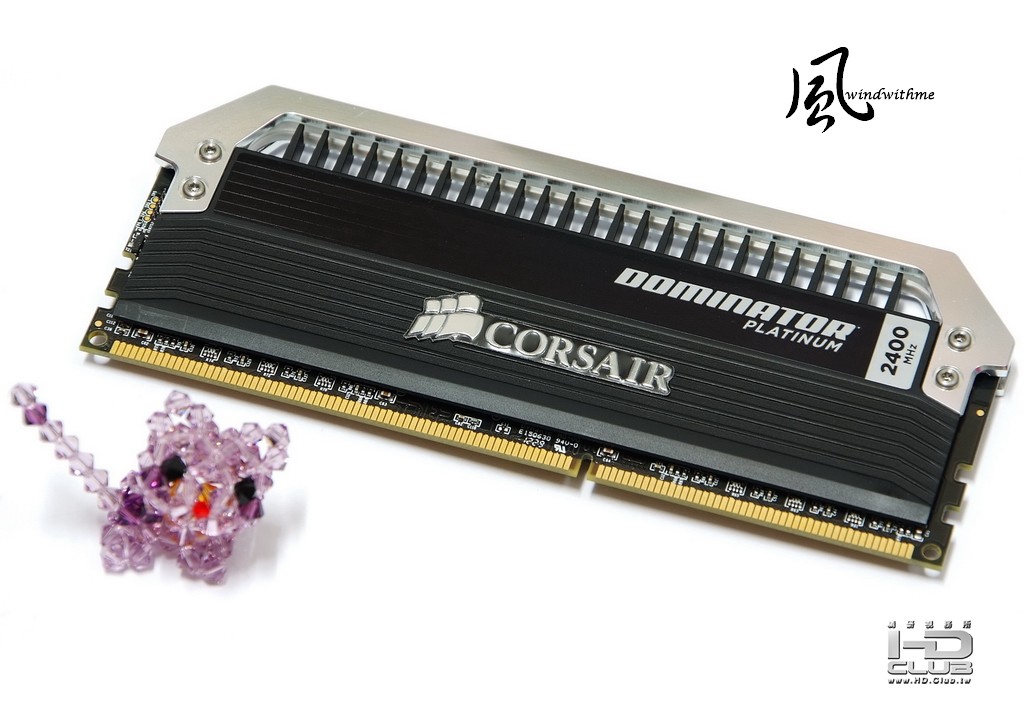

Dominator Platinum為CORSAIR最高階的DDR3產品線
在散熱片的質感與設計方面都比以往Dominator GT系列還要更好
圖中為DDR3 2400 4GB X 4，網路資料查到Dominator Platinum已推出DDR3 2800的等級


DDR3頂端加上白色金屬質感散熱片，個人猜測這部分有可能是命名為Platinum的由來
搭載CORSAIR自家DHDual-path Heat eXchange)Cooling技術，標榜有更好的散熱能力
而在通電使用時，在黑色散熱片頂端會發出藍白色的光，對於質感方面也有加分的效果

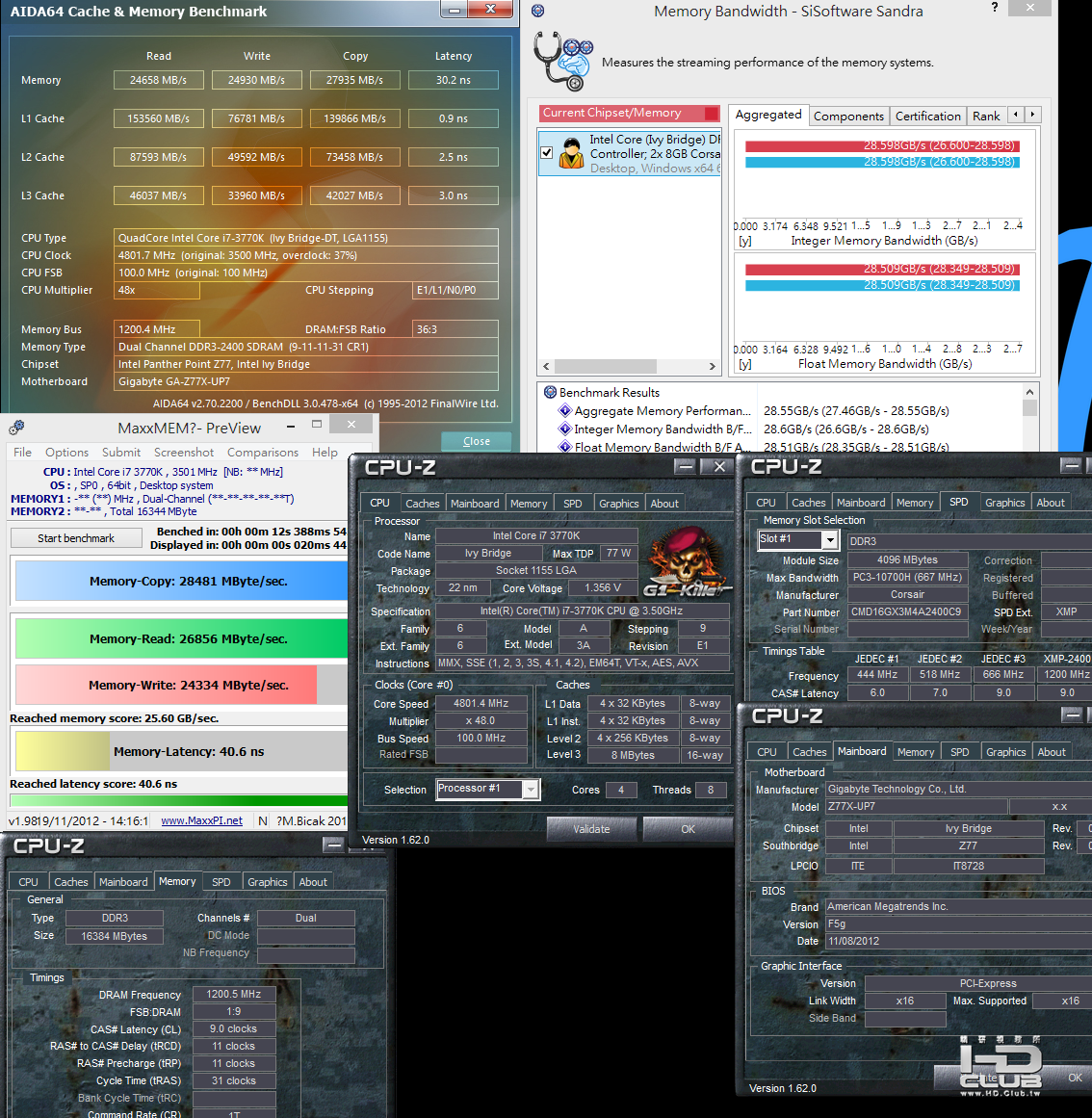

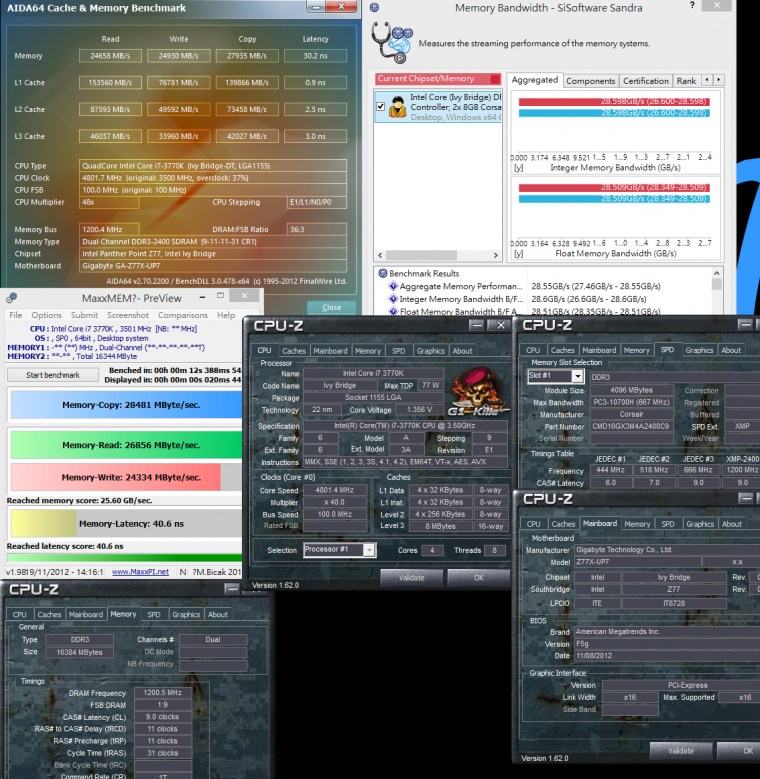

DRAM頻寬測試
DDR3 2401 CL9 11-11-31 1T
ADIA64 Memory Read - 24658 MB/s
Sandra Memory Bandwidth - 28598 MB/s
MaXXMEM Memory-Copy - 28481 MB/s


測試中主要是DDR3 2400 1T與4G X 4的環境下運作
Z77X-UP7在使用4DIMM的超頻能力也有不錯的表現，不會因為2 / 4DIMM而出現超頻範圍落差過大的狀況

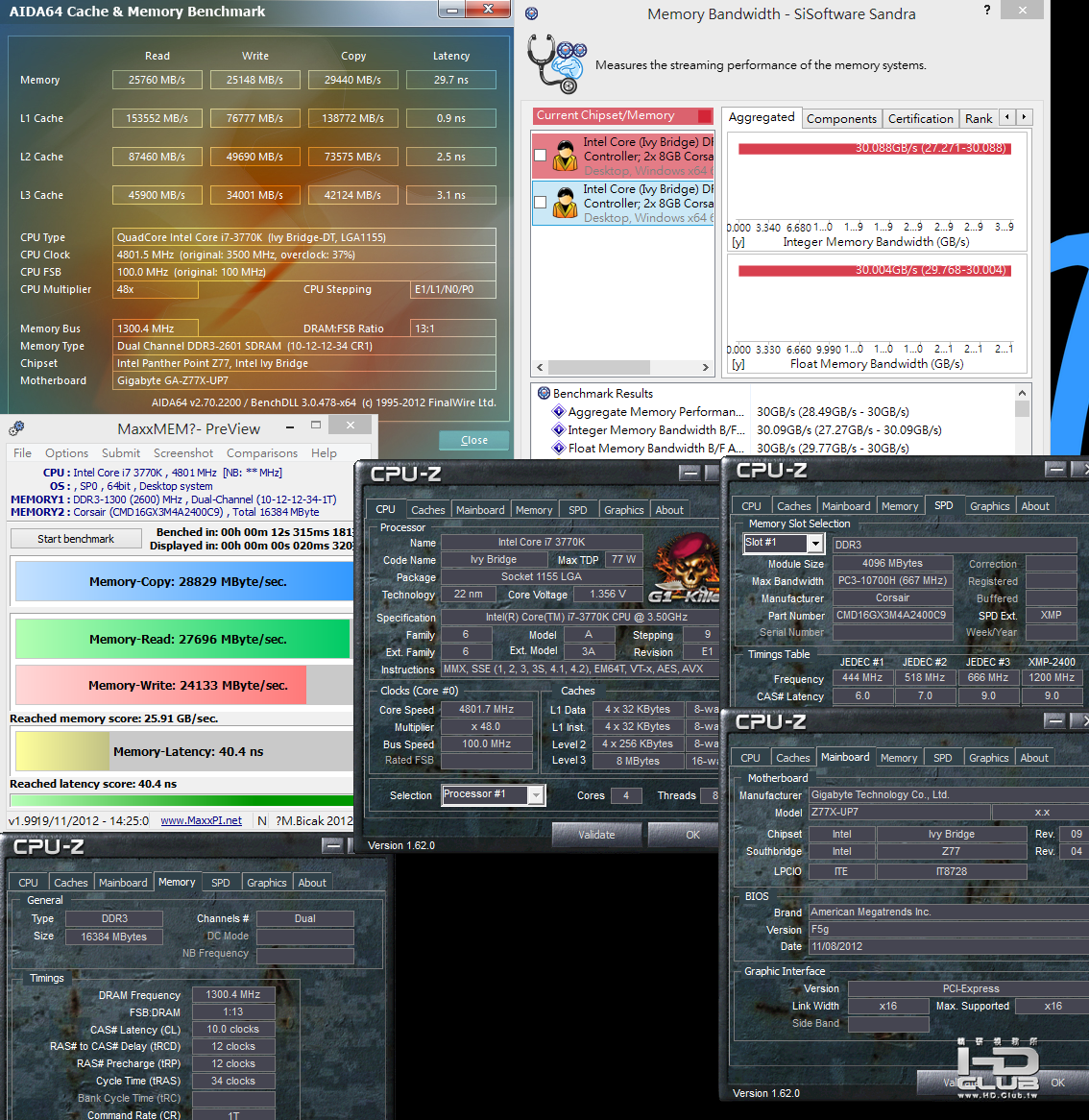

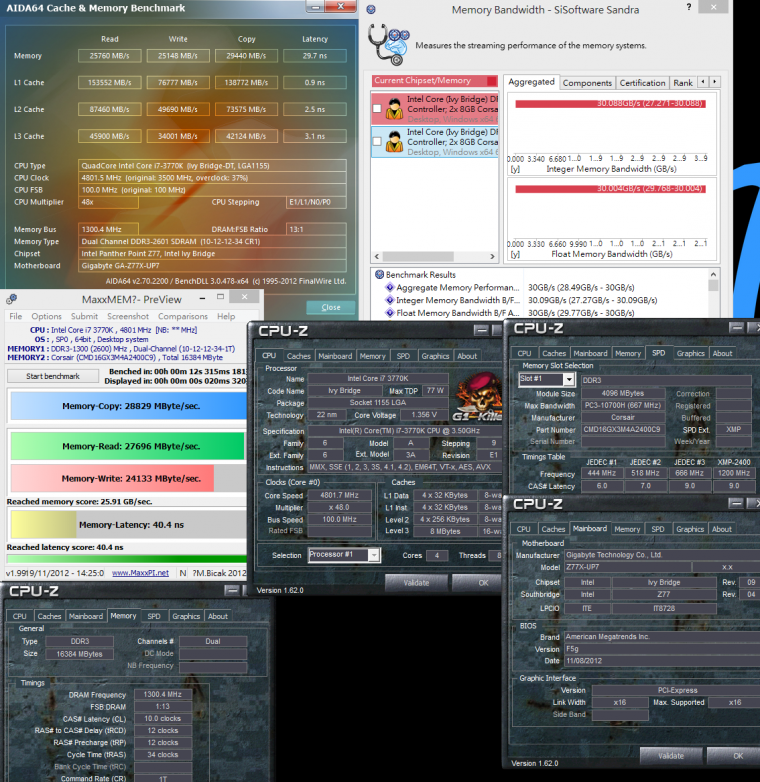

DDR3 2600.8 CL10 12-12-34 1T
ADIA64 Memory Read - 25760 MB/s
Sandra Memory Bandwidth -30088 MB/s
MaXXMEM Memory-Copy - 28829 MB/s

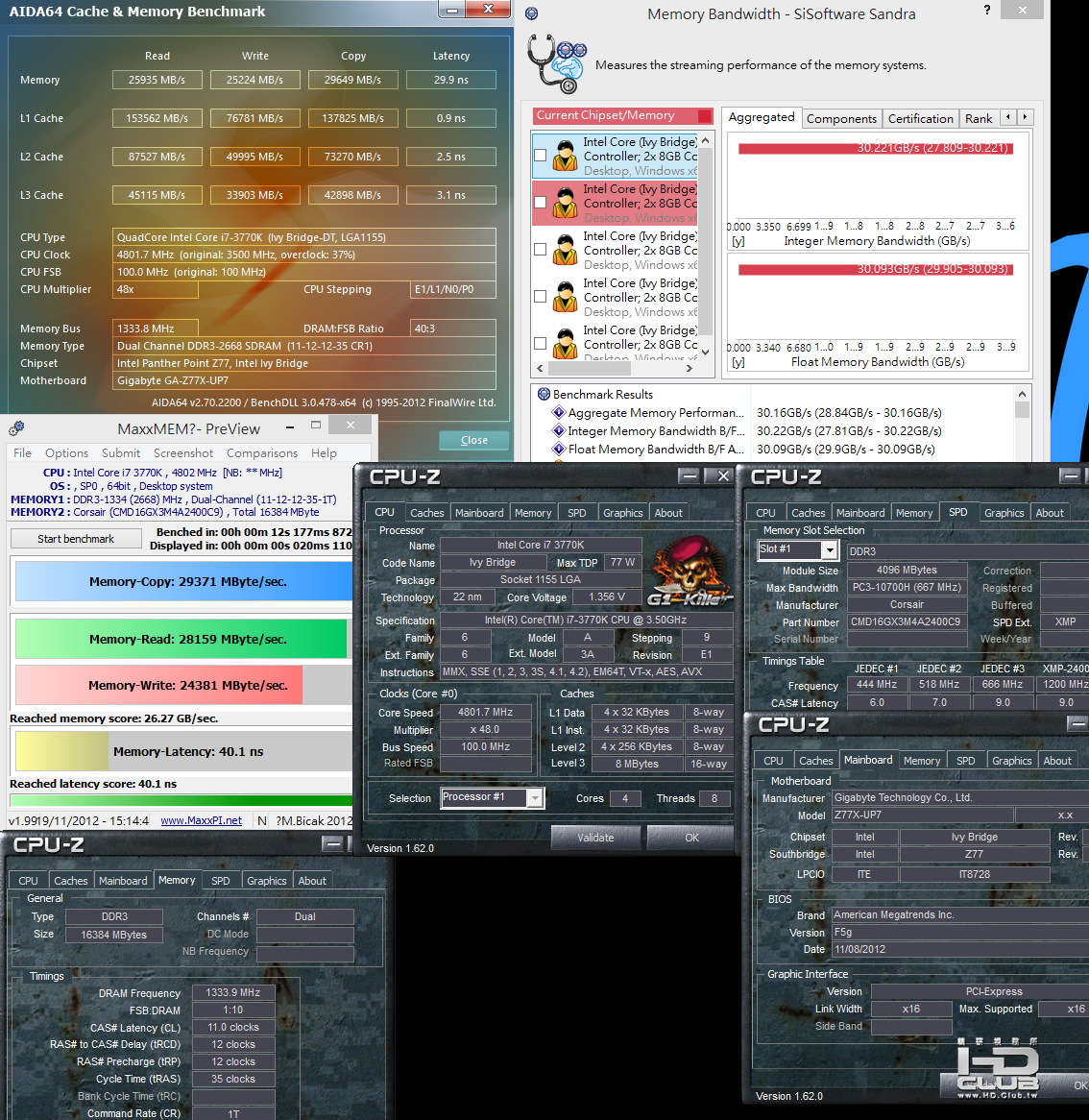

DDR3 2667.8 CL11 12-12-35 1T
ADIA64 Memory Read - 25935 MB/s
Sandra Memory Bandwidth -30221 MB/s
MaXXMEM Memory-Copy - 29371 MB/s


以上三種DDR3超頻時脈比較過後，可以看到DDR3 2400~2666都有循序漸進的頻寬提升
雖說在Ivy Bridge架構下，頻寬提升的範圍不大，但在極限時脈卻比Sandy Bridge架構還要進步許多
對於DDR3超頻技巧，個人認為有先天上的體質因素，再搭配後天加高電壓或是調效參數
花些時間由這幾點來掌握，讓自己擁有的DDR3透過優化參數或提升到最佳時脈應該並非難事

windwithme

本文章最後由 windwithme 於 2012-12-18 15:24 編輯

3D效能分享 - PowerColor撼訊 AX7970 3GBD5-2DHV3

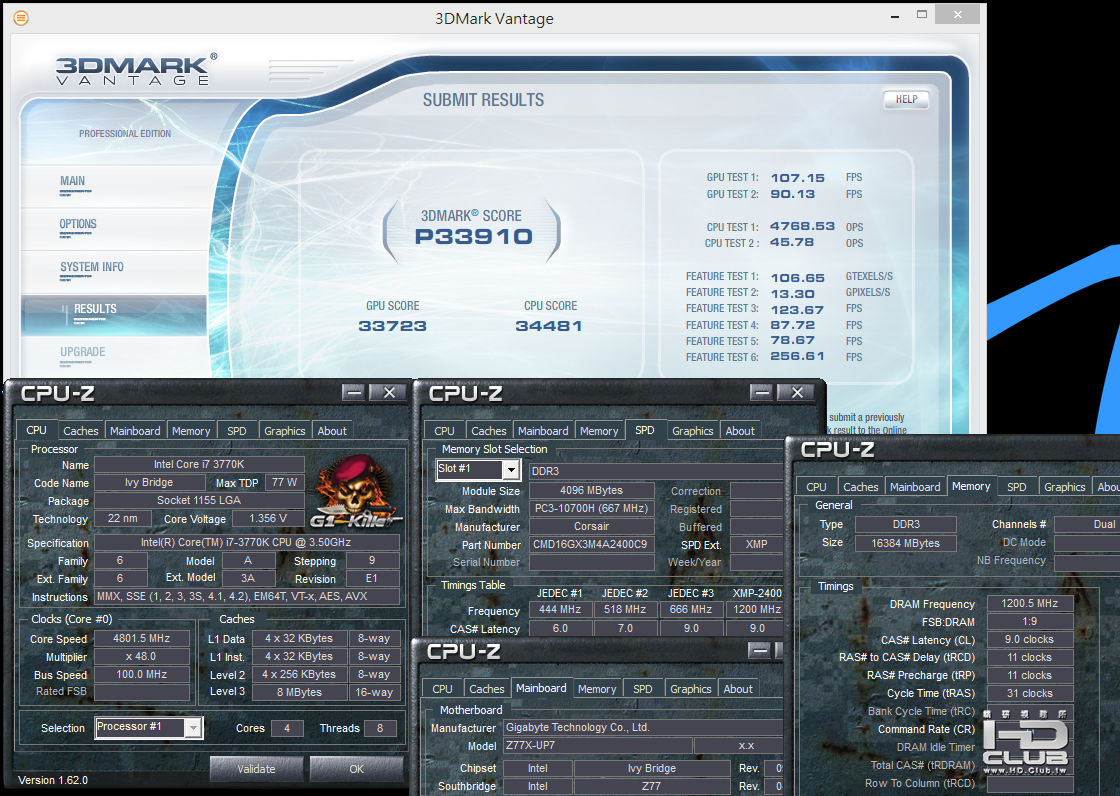

3DMark Vantage => P33910

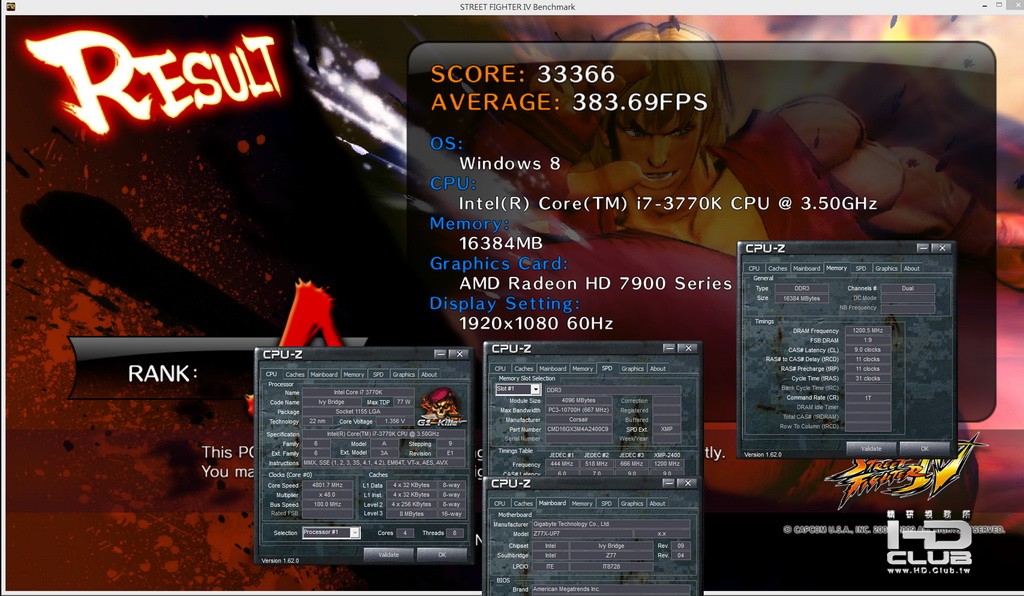

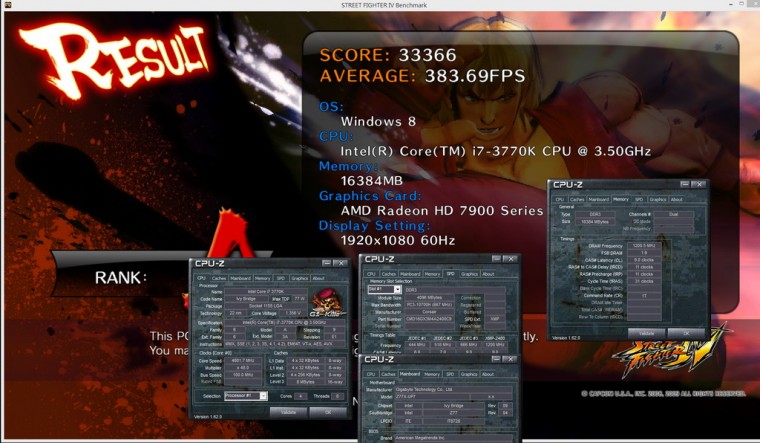

StreetFighter IV Benchmark
1920 X 1080 => 383.69 FPS

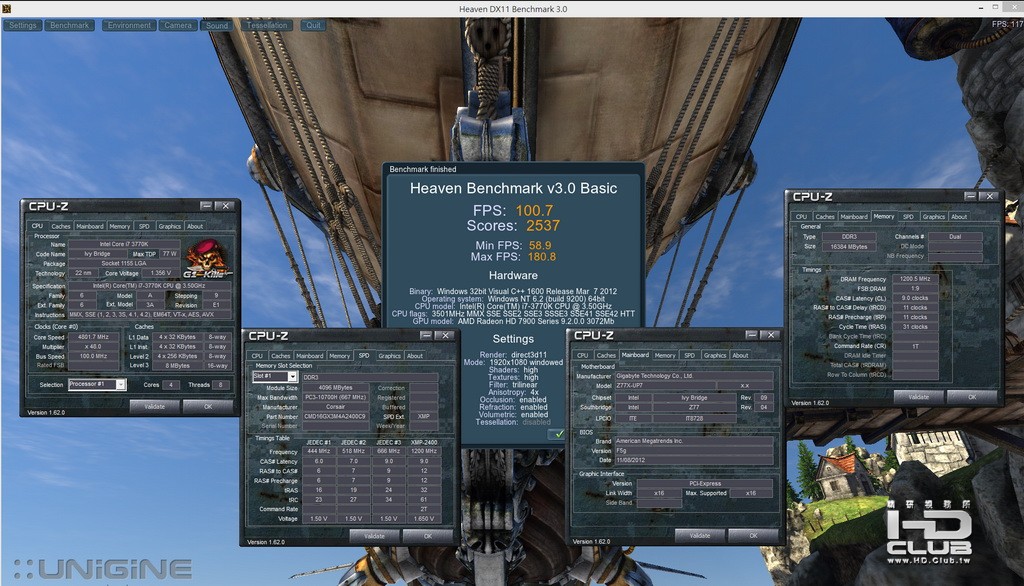

Unigine Heaven Benchmark 3.0
1920 X 1080 => 100.7 FPS


搭載高階VGA - AMD Redaon 7970的3D效能相當高，可惜小弟目前手邊只有7970單卡可以使用
對於單卡VGA的3D效能來說，Z77X-UP7表現在水準之上，仔細比較之後3D效能有3~5%的落差
看起來有可能是使用Windows8或是改用AMD新版驅動軟體所造成的差異性
將來有機會的話，個人會運用3DMark Vantage在有關3D效能方面再多做比較

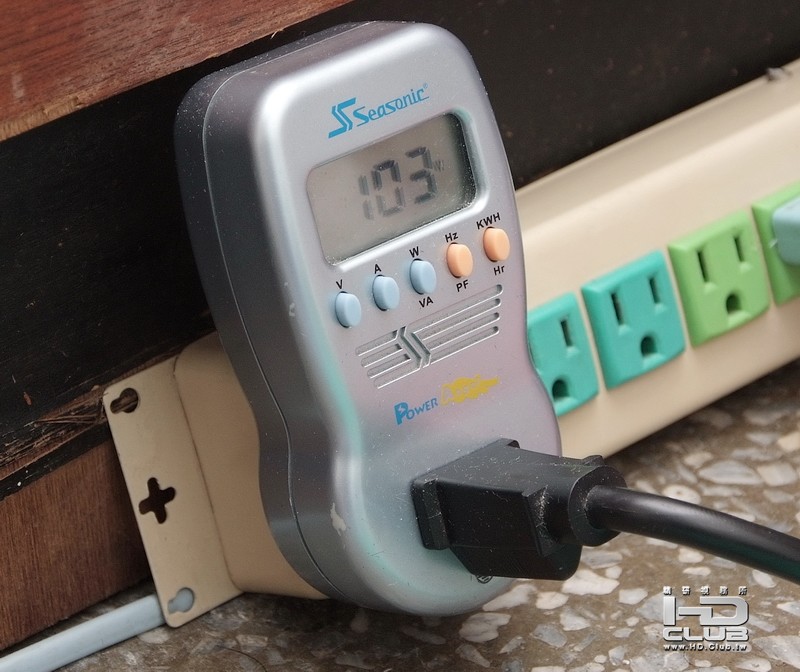

耗電量測試
系統待機時 - 103W

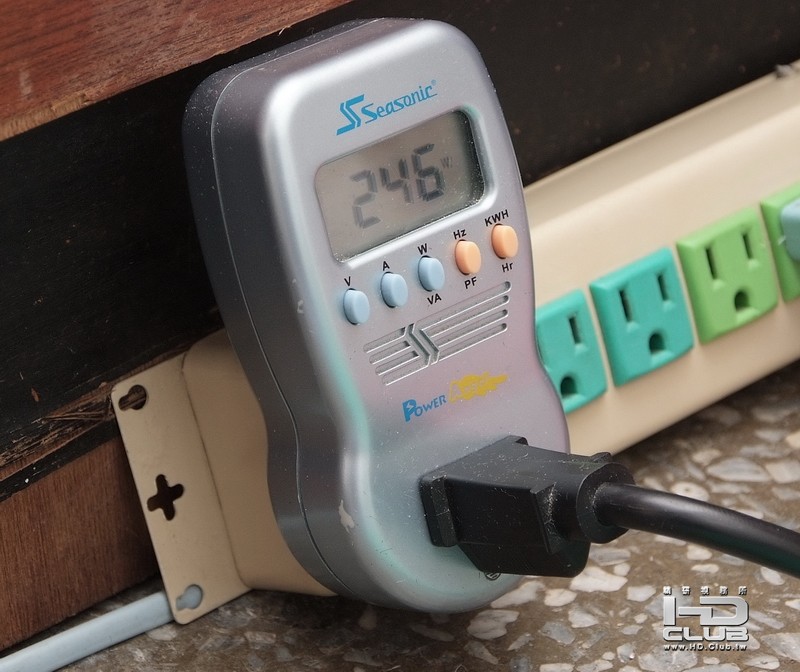

運作LinX讓CPU全速時 - 246W

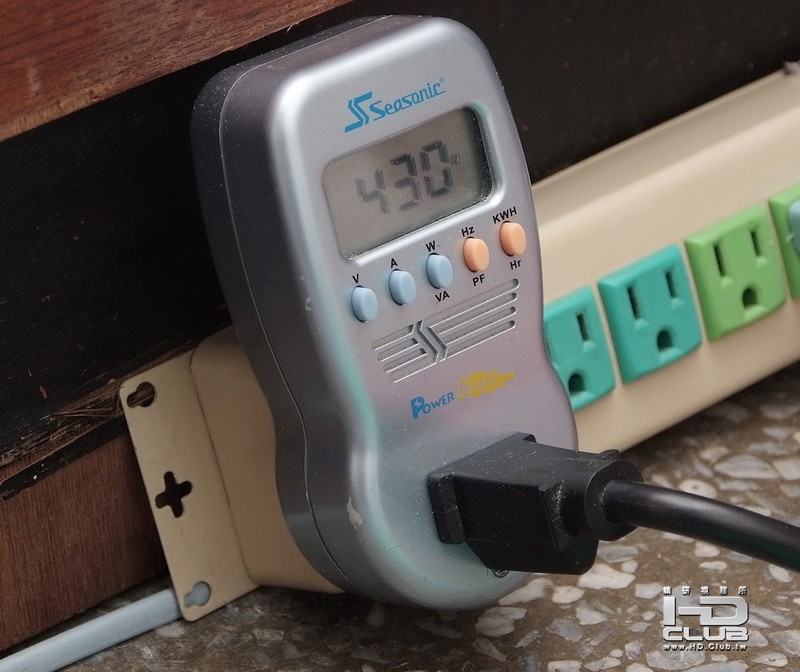

執行FurMark測試 - 430W


i7-3770K關閉C1E同時超頻至4.8GHz，此時再搭載一款高階VGA - AMD HD7970
平台中使用非80Plus規格的600WPower Supply，來比較以上三種狀況的耗電量表現
待機時的耗電量比起以往的測試算是相當地低，CPU或GPU全速運作時的耗電量也明顯升高
可見得Z77X-UP7雖然使用高達32相的CPU供電，在耗電量表現並不會增加額外的負擔

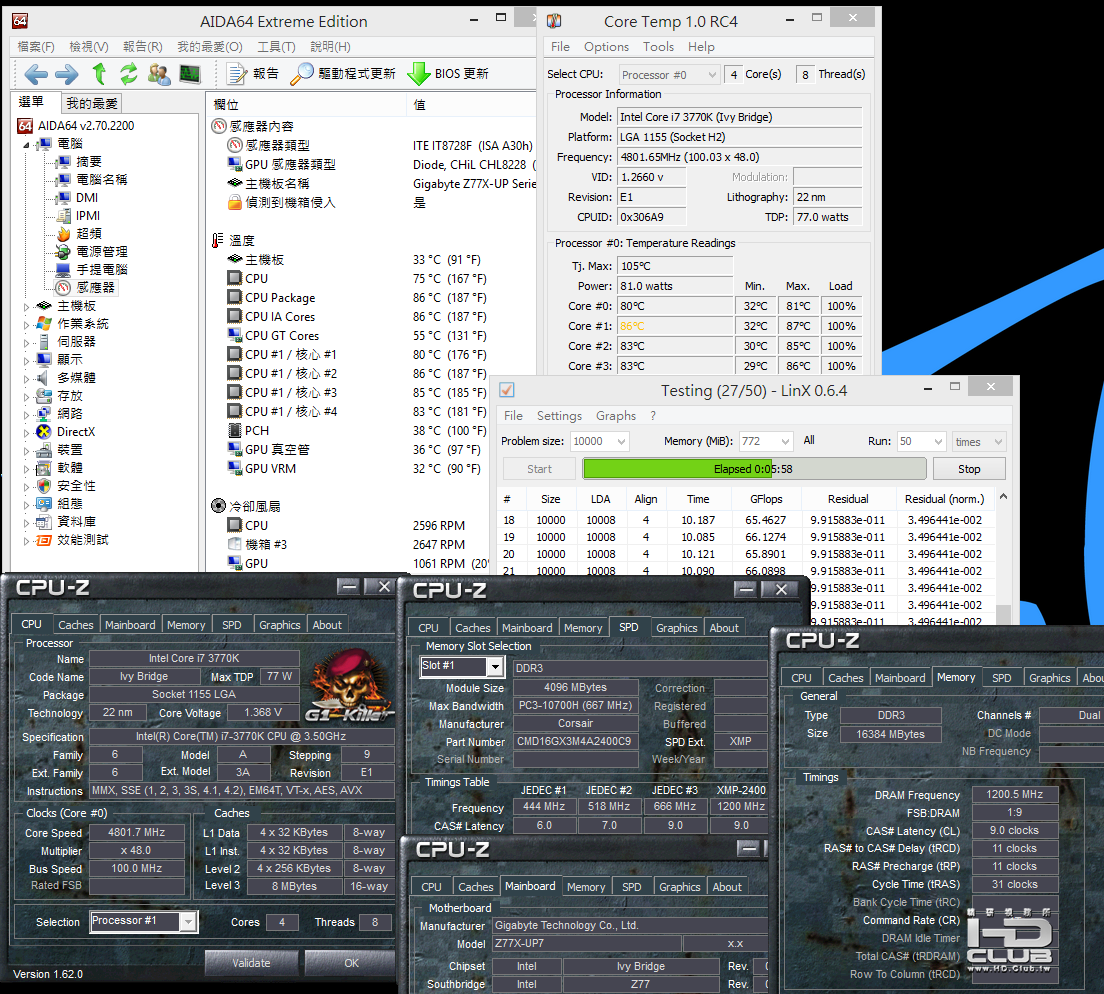

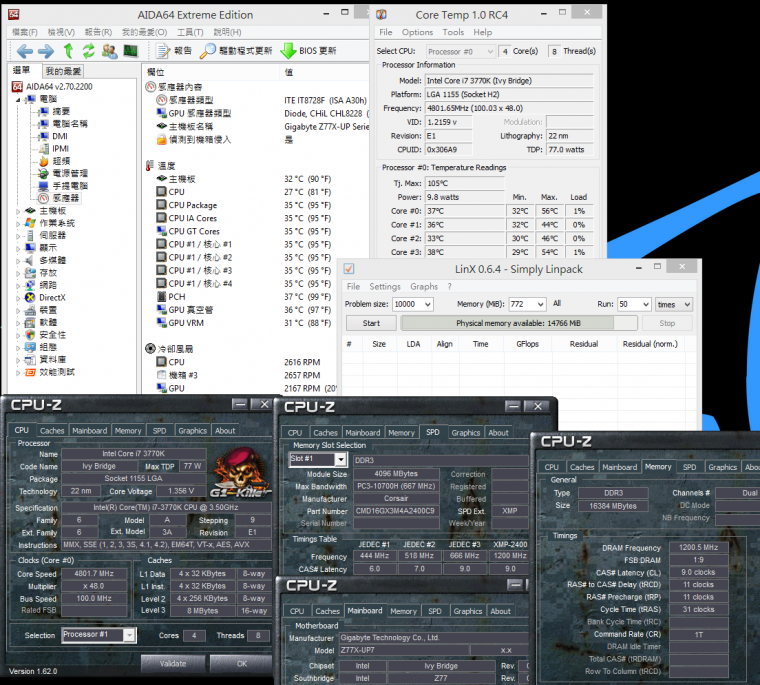

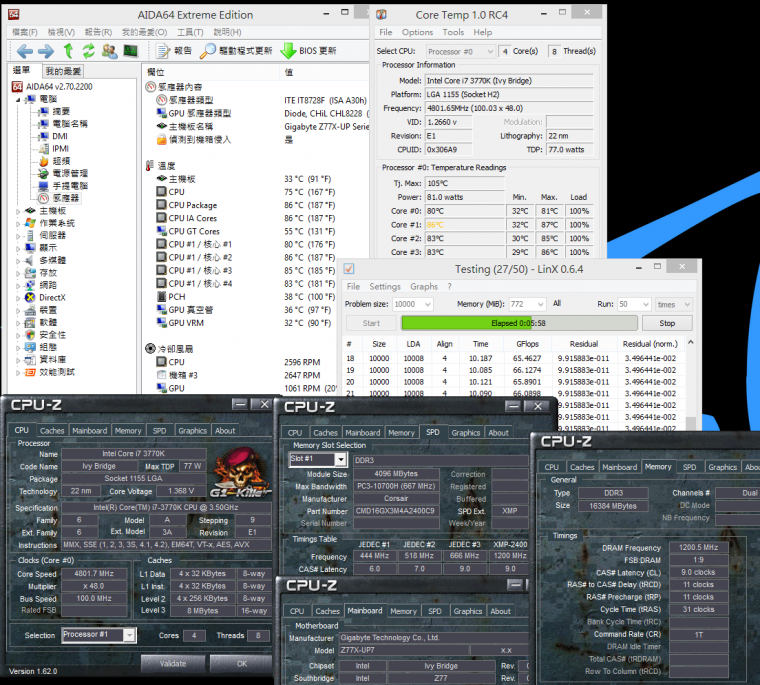

溫度表現(室溫約26度)
系統待機時 - 33~38

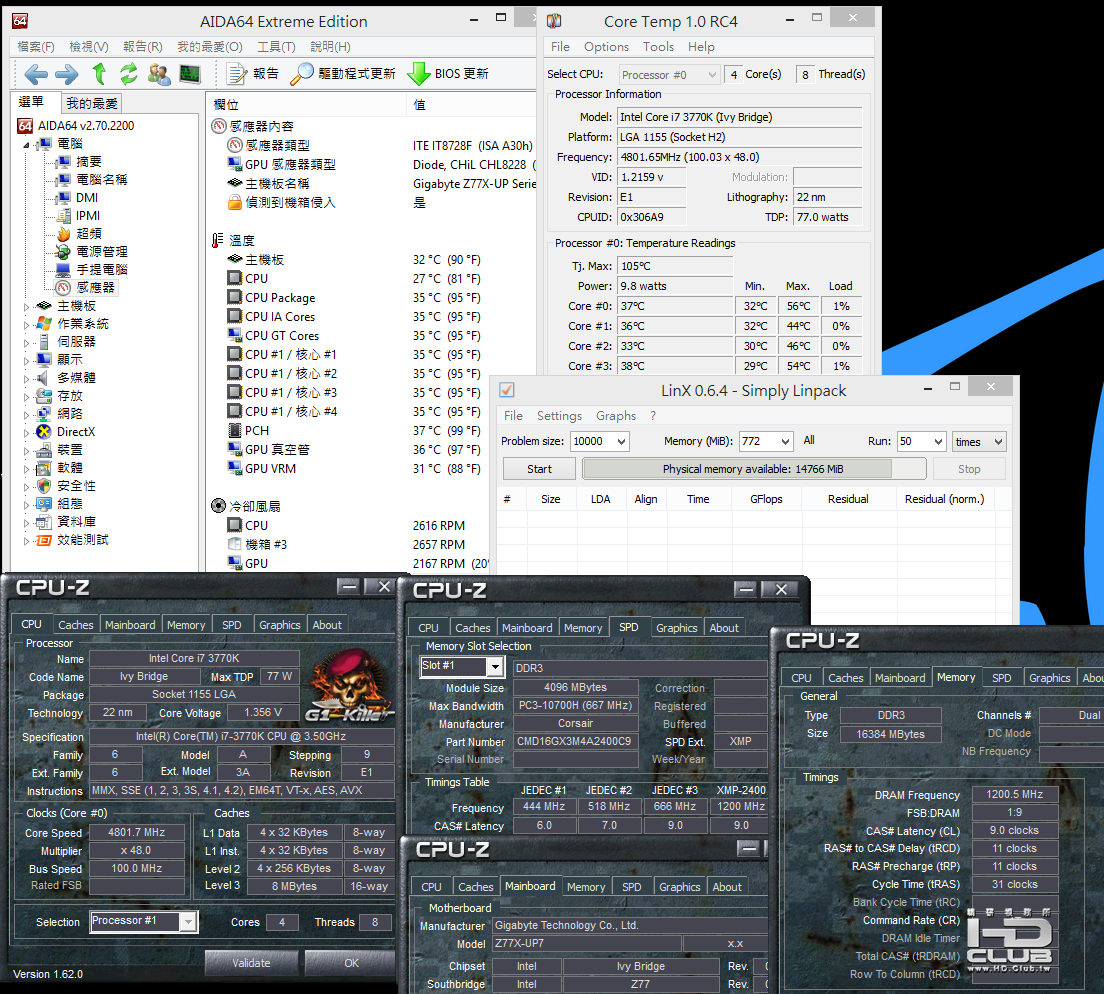

運作LinX讓CPU全速時 - 80~86


使用i7-3770K超頻到4.8GHz的散熱環境，較建議搭載高階空冷或水冷散熱器比較不會過熱
測試時的室溫與夏天相比之下已經下降約6度左右，CPU全速大約在80~86度
如果是冬天10幾度的環境溫度會讓CPU全速溫度再更為降低一點
對於這樣的溫度表現，還是會建議如果要放入Case長期使用的話，內部風扇對流相當重要

同樣在室溫約26度，以測溫工具測量到MOSFET溫度
GIGABYTE在ComputeX 2012時已展出過IR3550 PowlRstage，為自家高階MB新款供電設計
待機時關閉C1E功能，待機環境下最高約35.7度，CPU燒機時最高約46.7度
以上的溫度表現算是相當地低，日後會再拿來與其他不同的Z77 MOSFET做溫度比較

GIGABYTE Z77X-UP7
優點
1.UP7使用10層PCB設計，比起先前UD7版本擁有更多的超頻設計與更好的硬體規格
2.導入UEFI BIOS技術，並提供兩種BIOS介面讓使用者選擇
3.獨特的OC-Touch超頻設計與CPU數位供電高達32相能提供更高極限的超頻能力
4.採用IR3550 PowlRstage新式供電設計，能有效將MOSFET溫度壓得更低
5.相當特殊藍牙4.0 / Wi - Fi擴充卡，在各種行動裝置流行的年代，能有更便利的應用層面
6.最高支援4-Way AMD CrossFireX/nVIDIA SLI技術

缺點
1.CPU電壓在預設設定的待機與全速時波動較大
2.DDR3頻寬表現還有進步的空間
3.音效晶片建議可以用更好的等級



效能比 ★★★★★★★★★☆ 89/100
用料比 ★★★★★★★★★☆ 90/100
規格比 ★★★★★★★★★☆ 92/100
外觀比 ★★★★★★★★★☆ 88/100
性價比 ★★★★★★★☆☆☆ 69/100

Z77X-UP7在軟硬體方面都比起上一代Z68X-UD7有更多方面的加強
例如採用新式IR3550 PowlRstage供電設計與CPU數位供電提升到32相
支援到最高4-Way AMD CrossFireX/nVIDIA SLI技術與獨家藍牙4.0 / Wi - Fi擴充卡
OC-Touch超頻設計能讓使用者在裸機超頻或是極限測試下有更方便的功能
對於配色設計也從全黑色系改為黑橘配色，在外觀視覺感也比以往還要好一些

Z77X-UP7型號為GIGABYTE在Z77中最高階的型號之一，搭載2012年來自家最高等級的用料與規格
不過也正因為是高階最頂級的產品，市場價格也是在Z77 MB中屬於相當高階的定位
面對金字塔頂端的MB產品，在C/P值往往不會有太高的分數，適合於預算高也追求頂級配備的消費者族群
近期windwithme分享過GIGABYTE Z77X-UP7與ASUS Maximus V Extreme這兩大品牌高階Z77
主要在空冷超頻或其他效能的測試，而對高階Z77有預算也在比較何者較優的消費者，希望能提供一個較完整的參考
