oppo藍光升級打磨 多圖 多屏攝 OPPO BDP-103SE

乐乐稳

OPPO蓝光自上市以来赢得广大蓝光用户的一致好评 名声享誉全球 在全球音响界内可谓无人不知无人不晓 凭借高端的定位 优质的工艺 优良的售后和完美的效果已经成为了私家影院必不可少的蓝光碟机 OPPO有着良好的电路基础 是一台很好的升级改磨机器 所以我们针对OPPO的电路 对OPPO BDP-93 BDP-103做了电路和音频升级 升级后的机器较原机比较 画质提升约为15%(直观) 音质约提升30%(耳听) 我们将磨改后的型号定为 OPPO BDP-93SE和OPPO BDP-103SE 以下是改磨方案及细节图片 欢迎围观指导
此改磨方案适合 OPPO BDP-103和OPPO BDP-93

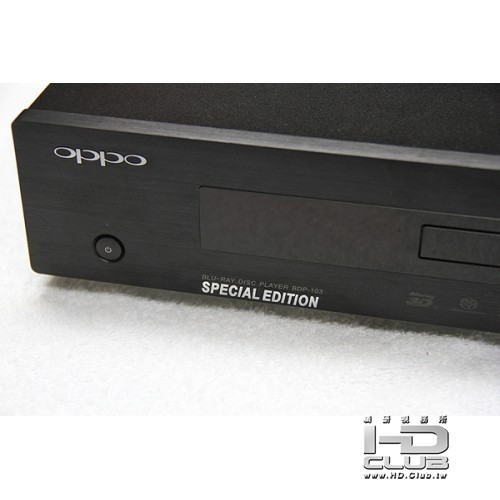

首先公布一张磨改后的OPPO BDP-103SE 外观图

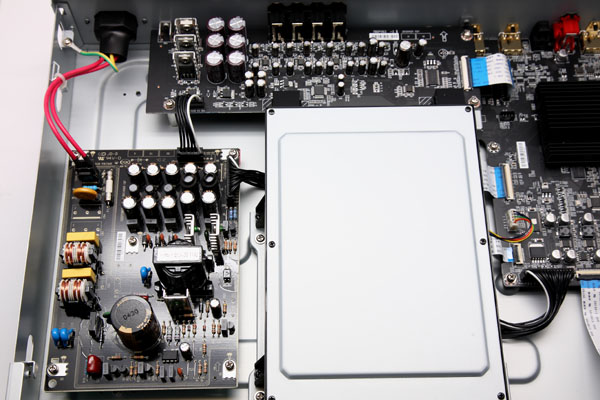

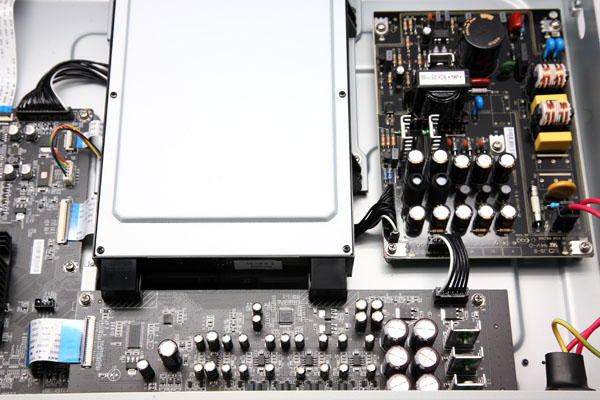

OPPO BDP-103原机电路图

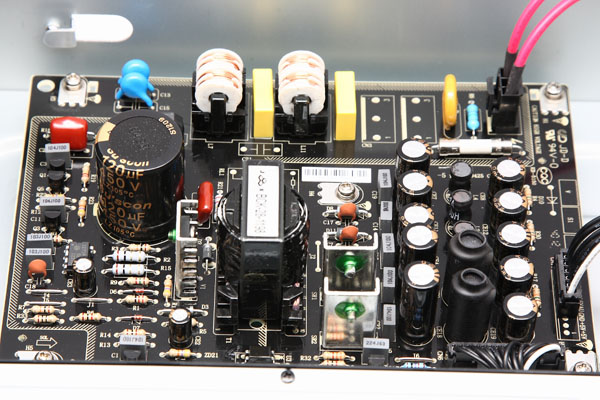

OPPO BDP-103 原机电源板特写

从以上图片中我们已经可以看到 OPPO的整个电路结构都是比较精密的
而且器件排列都是非常的整洁 大厂的设计不得不赞

原机的就不多说了 进入我们的主题 打磨版OPPO BDP-103SE

OPPO BDP-103SE升级部分主要分为两大块

一 电源升级 电源是电器的主命脉 电源决定机器的稳定性
对画质 音质都有很大的影响 处理好电源至关重要 电源加强不可小视

二 模拟音频 虽然现在主流HDMI数字传送音频 但很多人应该都不清楚模拟音频的好处
OPPO保留了模拟7.1音频输出 主要是针对直接后级用户和老的无HDMI数字输入功放的用户
为客户考虑的比较周全 模拟音频即使在新的HDMI功放中也可以使用 可以用于2声道听音乐和7声道LPCM的演唱会 这种感觉和HDMI输出有不同的概念

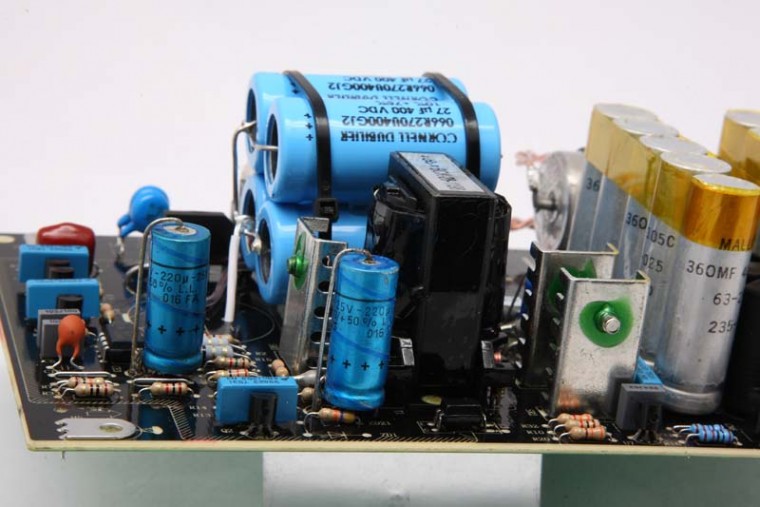

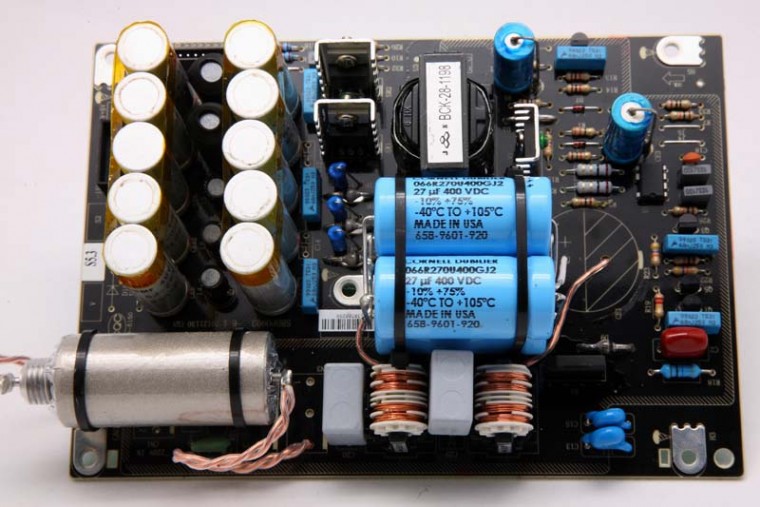

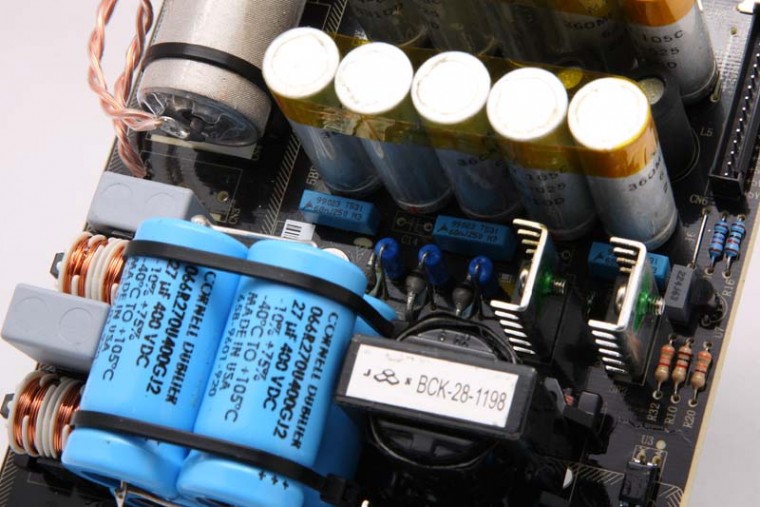

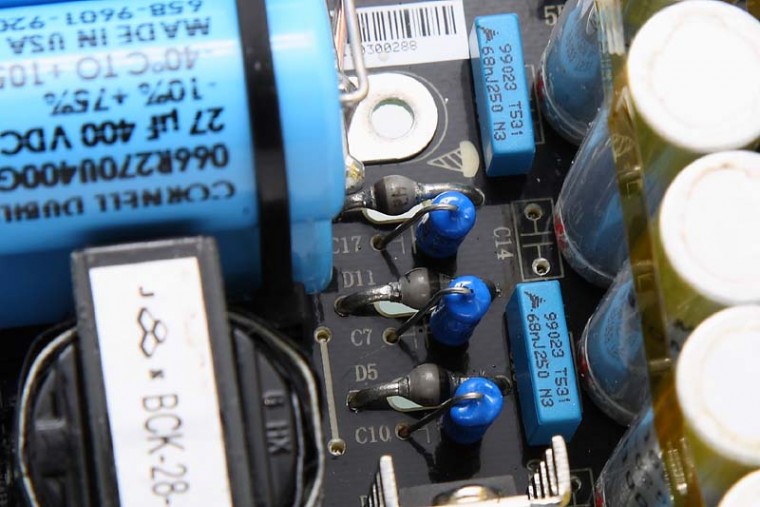

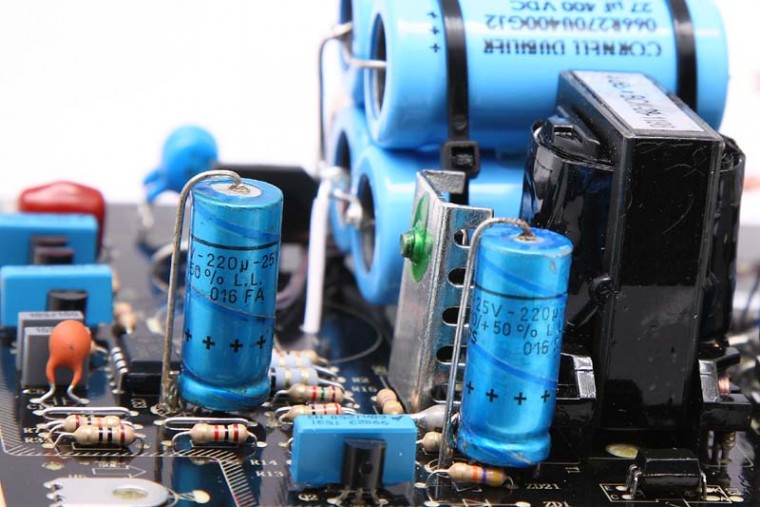

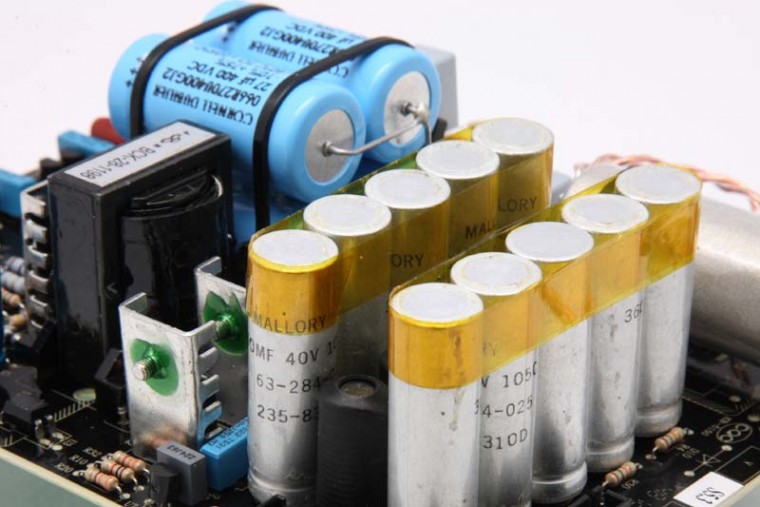

OPPO BDP-103SE 电源部分特写 总共6图 清晰的呈现了新版电源与老版本的不同之处

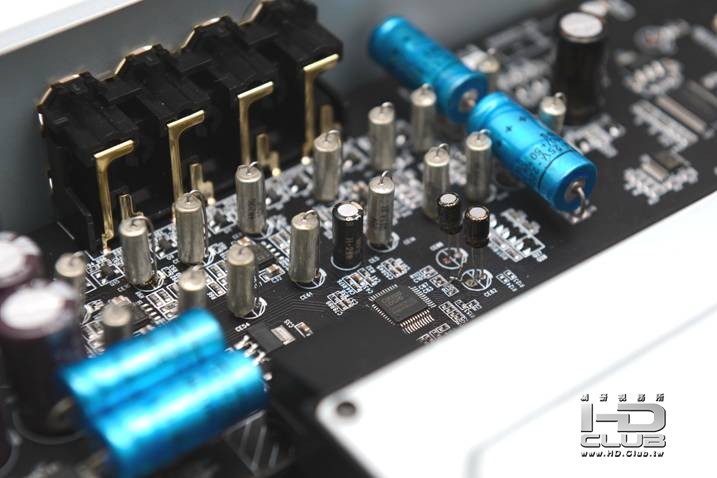

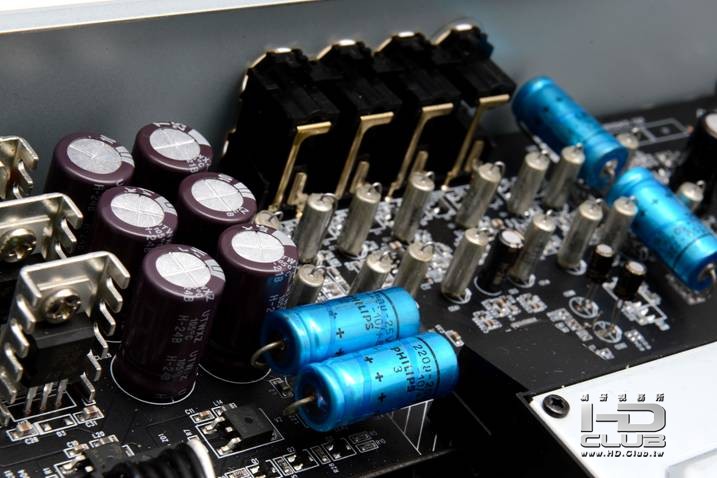

OPPO BDP-103SE 打磨版模拟音频特写

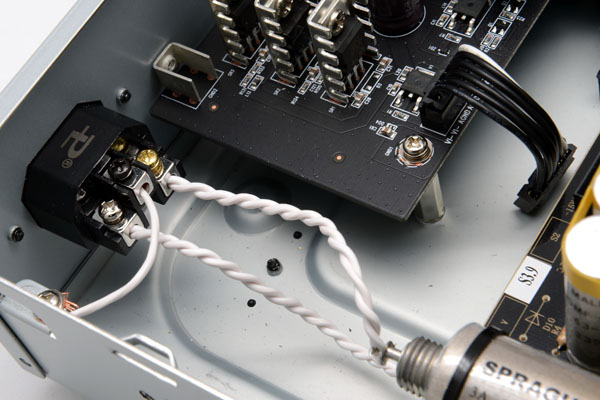

OPPO BDP-103SE 进电IE尾座及单晶铜线



OPPO BDP-103SE 磨改器件规格明细表
电源分4项标注打磨 模拟音频为2项标准打磨 可选择性改磨

摩改方案

摩改方案/价格				组件/模块	数量	原机组件	摩机组件
A	B	C	D
☆	☆			机内电源线(1)	1套	镀锡无氧铜线材	Dupont Teflon 4N单晶银线材
		☆	☆	机内电源线(2)	1套	镀锡无氧铜线材	Dupont Teflon 7N单晶铜线材
☆	☆	☆	☆	IEC电源尾座	1个	家电用镀铬青铜IEC尾座	PALIC镀铑铂金单晶铜IEC尾座
☆		☆		电源保险装置(1)	1套	家电用陶瓷管状小型保险丝	美国 SPRAGUE(思碧) 2A油浸保险装置
	☆		☆	电源保险装置(2)	1套	家电用陶瓷管状小型保险丝	可替换式保险丝模块
☆	☆	☆	☆	市电噪音抑制组	2粒	低价0.1mf 250VX2交流电容	以色列Vishey超级发烧级0.1mf  450V交流电容
☆	☆	☆	☆	阻尼二极管	4粒	国产整流子	Philips BY228 damping diode
☆	☆	☆	☆	怏速整流模块	2粒	国产整流子	Philips BY228 damping diode
☆	☆	☆	☆	旁路并联电容	3粒	不知饼型小电容	Philips　120P轴向电容
☆	☆	☆	☆	高压主滤波电容	1粒	台湾Suscon 120mf 450V电解电容	美国CORNELL DUBILIER 27mf 450V高频低阻电容
☆	☆	☆	☆	15V直流二次滤波	6粒	TK普通电解电容	美国Mallory(摩利) 发烧级高频低阻抗电容
☆	☆	☆	☆	5V直流二次滤波	4粒	TK普通电解电容	美国Mallory(摩利) 发烧级高频低阻抗电容
☆	☆	☆	☆	2nd滤波并联电容	8粒	国产方型小电容	德国西门子0.68mf　250V　小电容
☆	☆	☆		PWM IC电容	2粒	TK普通电解电容	Philips　220mf　25V轴向电容

有 打"☆"为摩改项目;另主滤波电容改为Jensen　220mf　450V　，价格需加$200 单位为RMB

---7.1声道输出部份---

摩改方案/价格		组件/模块	数量	原机组件	摩机组件
A	B
☆		电源装置电容	6粒	TK普通电解1000mf25V	荷兰产Philips　1000mf25V
☆	☆	译码装置电容	4粒	TK普通电解1220mf25V	荷兰产Philips　220mf25V
☆	☆	输出装置电容	16粒	TK普通电解 10mf 50V	美国产 Kenus 发烧级音频专用钽电容

有 打"☆"为摩改项目

看到以上的改磨图片和改磨清单 大家最关心的应该是改磨后的效果

以下就上传磨改后和磨改前的对比图片

先公布器材: 蓝光机 OPPO BDP-103 OPPO BDP-103SE

                  投影机 SONY HW30ES 配 120寸高清白幕

                  功放机 SONY STR-DA5600ES 7.1声道次世代功放

                  音   箱  Klipsch RF62 RC62 RS52 RS42

                  低音炮  JL-AUDIO F113

                  照相机  佳能 5D MKII 24-105镜头

                  处理器  PHOTOSHOP 只缩减图片大小另存 选择(中5)

以上设备都在默认是出厂设置 没有通过专业的视频调教 保证原始效果

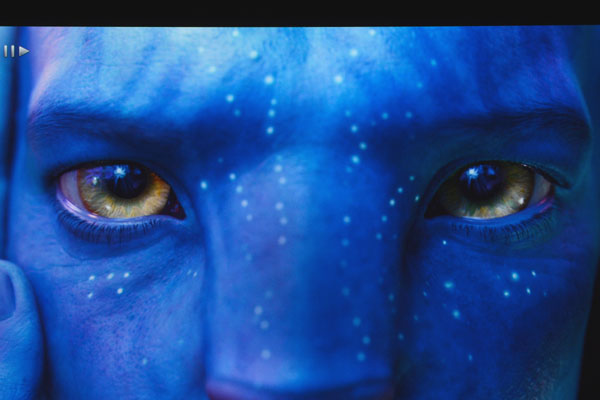

OPPO BDP-103 (上图)PK OPPO BDP-103SE (下图)

对比图片先传3张 大家觉得不够我再补发

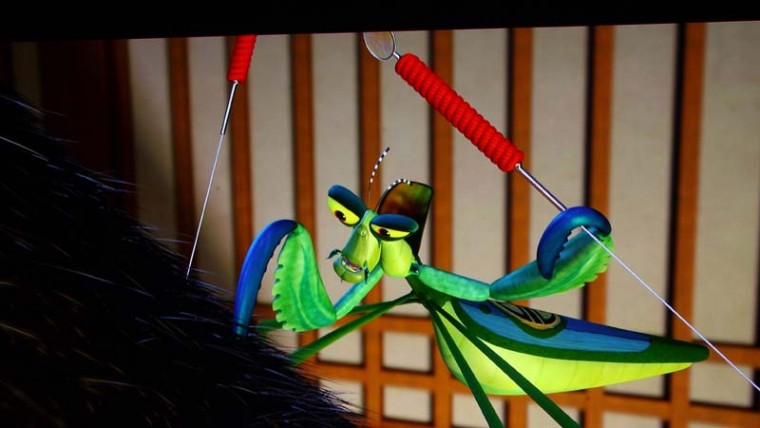

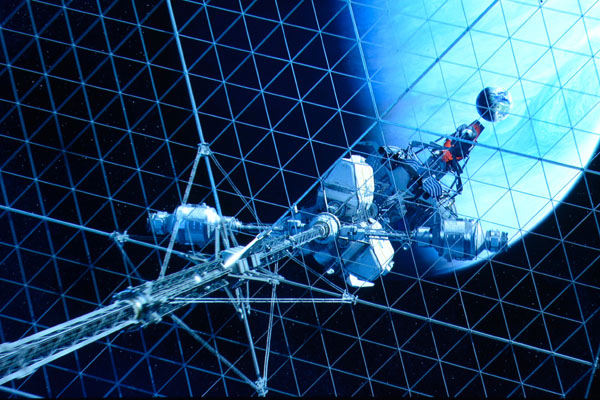

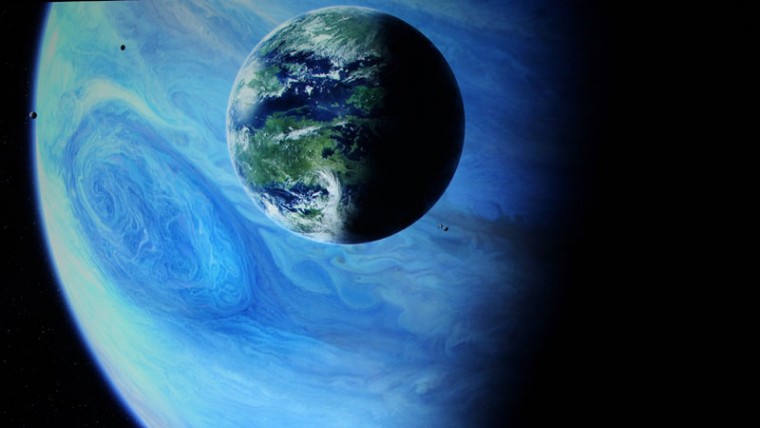

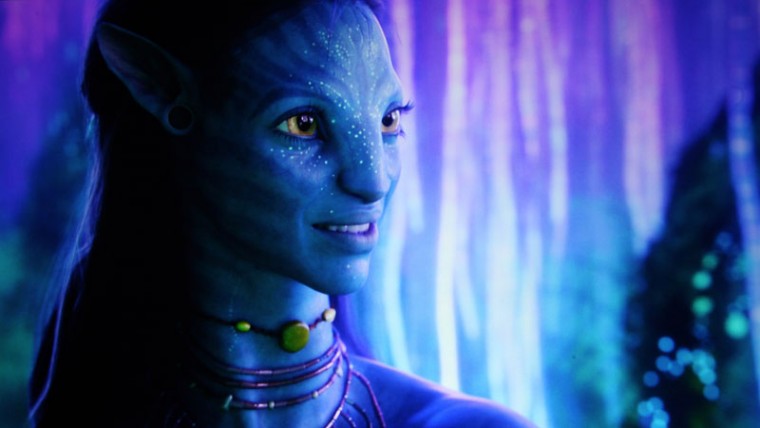

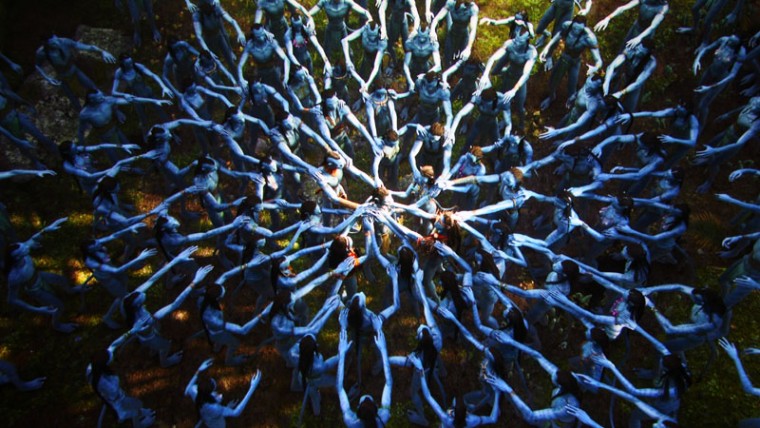

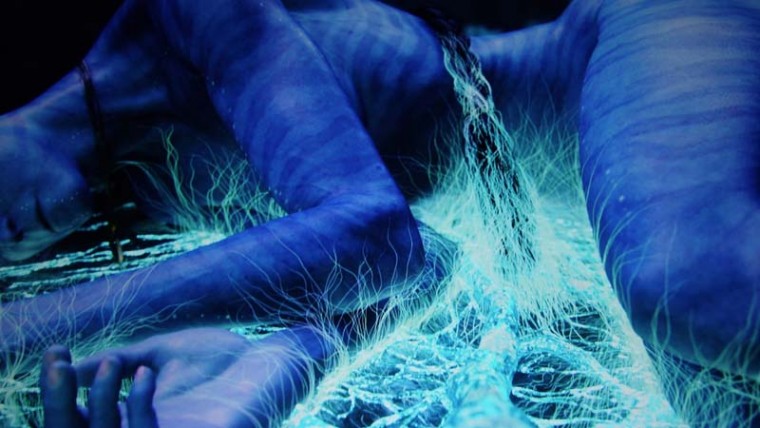

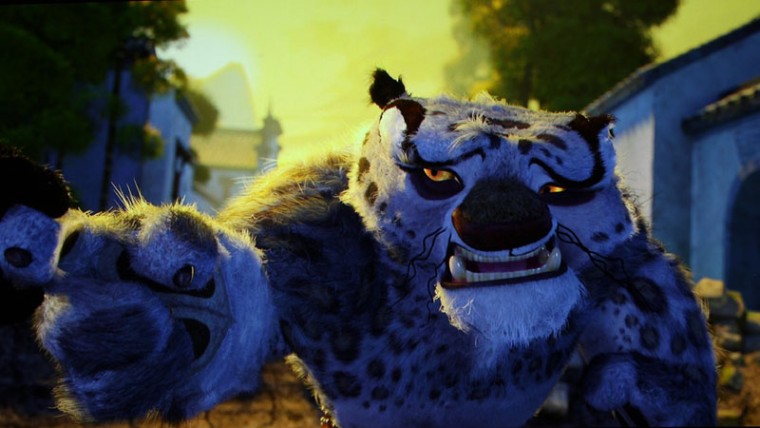

下面几张图片是OPPO BDP-103SE 屏摄的图片 供欣赏 屏摄选自阿凡达和功夫熊猫
