SONY KD-X9000A 系列韌體更新, 外傳支援 HDMI 2.0

KOBSS · 發表於 2013-11-27 18:06:02

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

日本 SONY BRAVIA 官網釋出了新的 X9200A/X8500A 系列韌體更新

http://www.sony.jp/bravia/update/
對應機種: KD-65X9200A/KD-55X9200A/KD-65X8500A/KD-55X8500A

而台灣對應的型號就是本站之前測試過的 KD-55X9000A 與 KD-65X9000A 了...

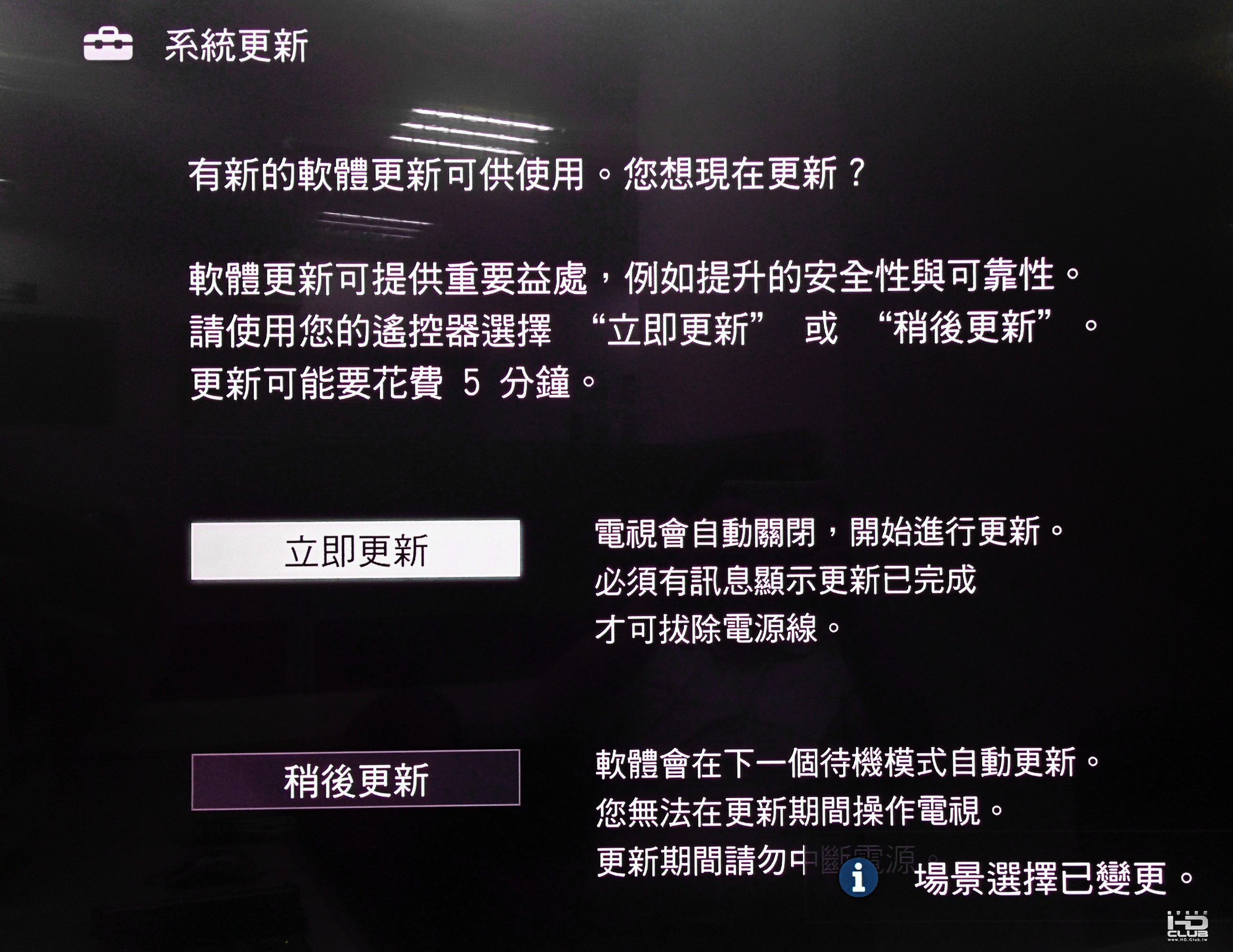

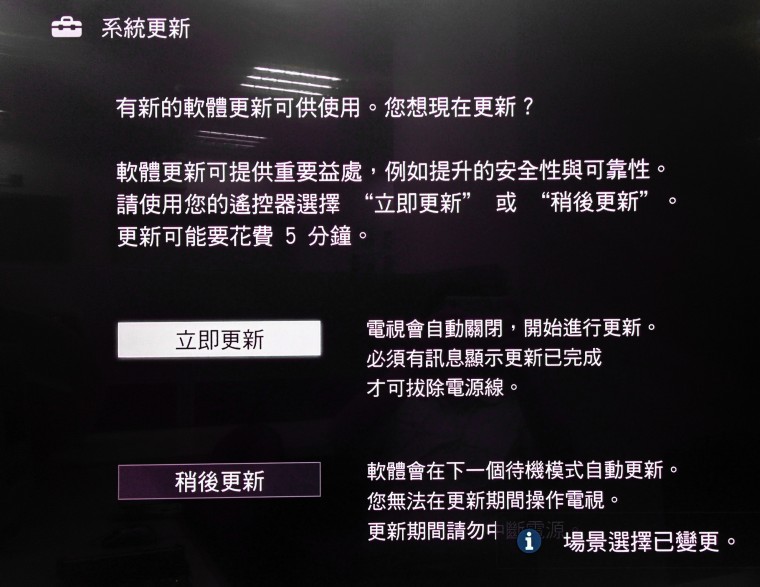

今天打開 KD-55X9000A 電視, 從最後的支援項目進行系統更新, 果然... 台灣版也可更新了!

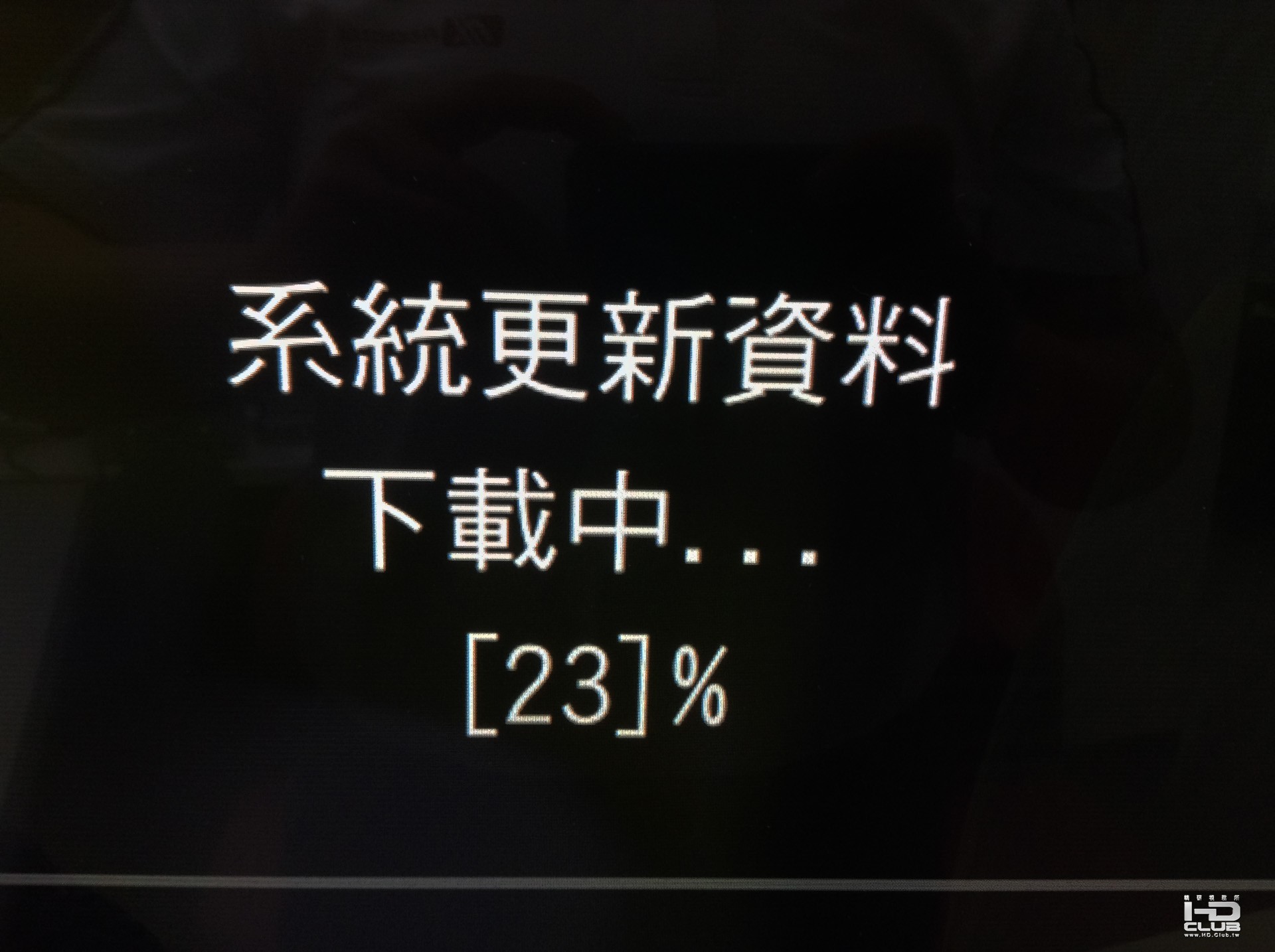

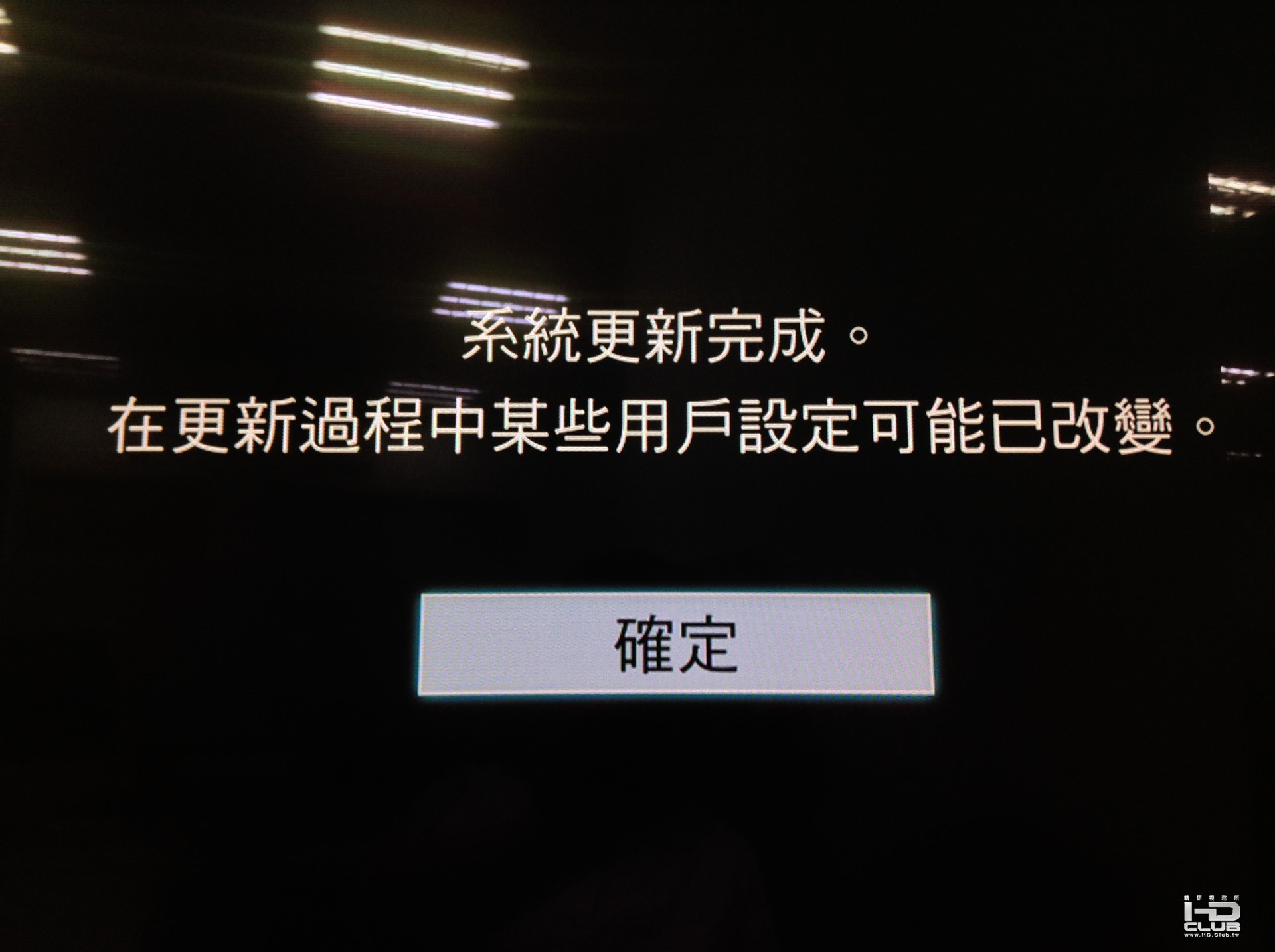

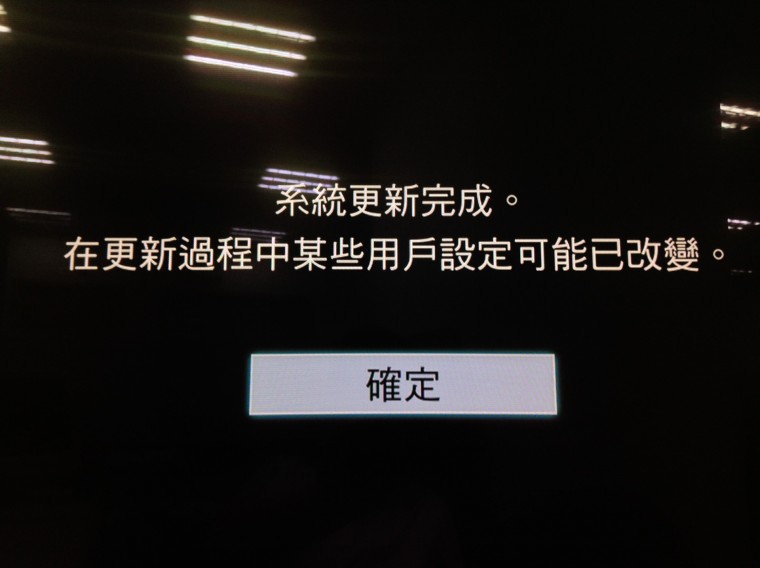

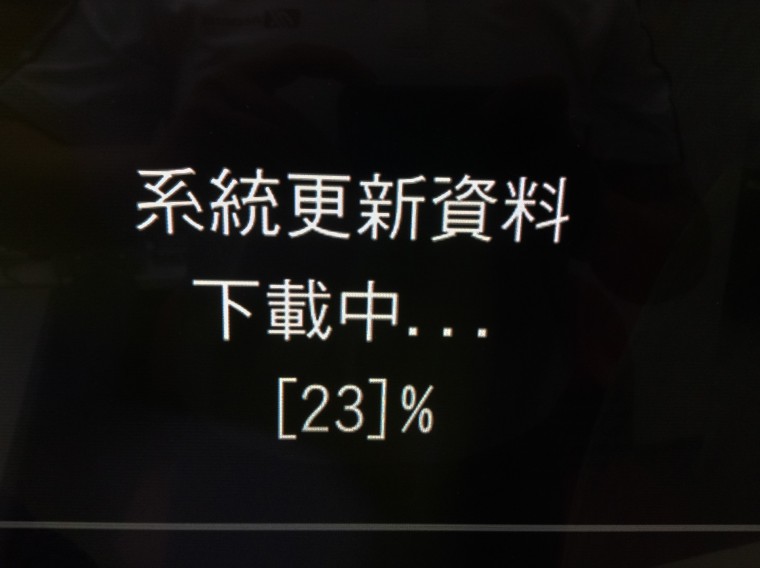

整個過程不包含下載檔案, 大約三分鐘左右, 即可順利完成

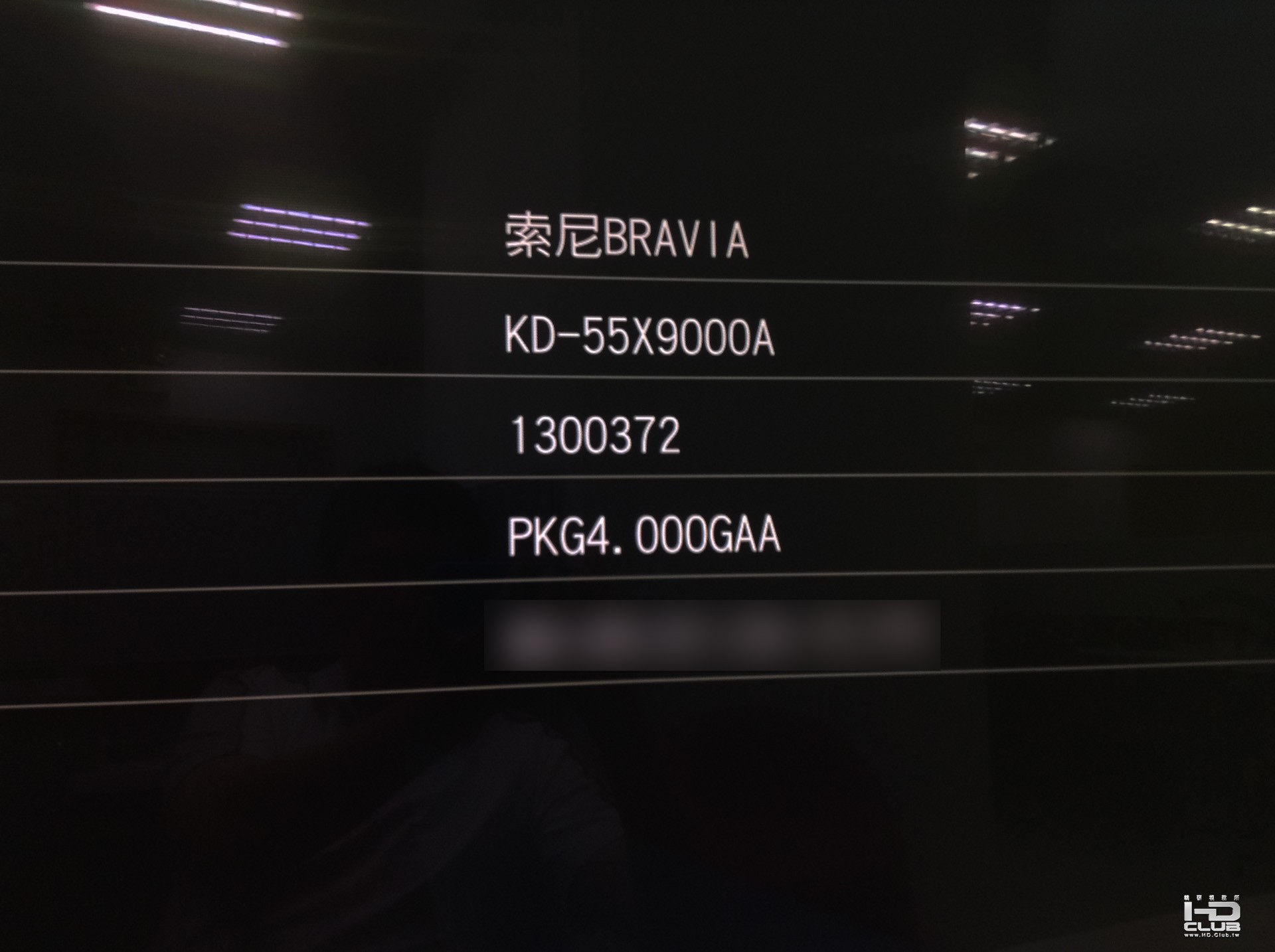

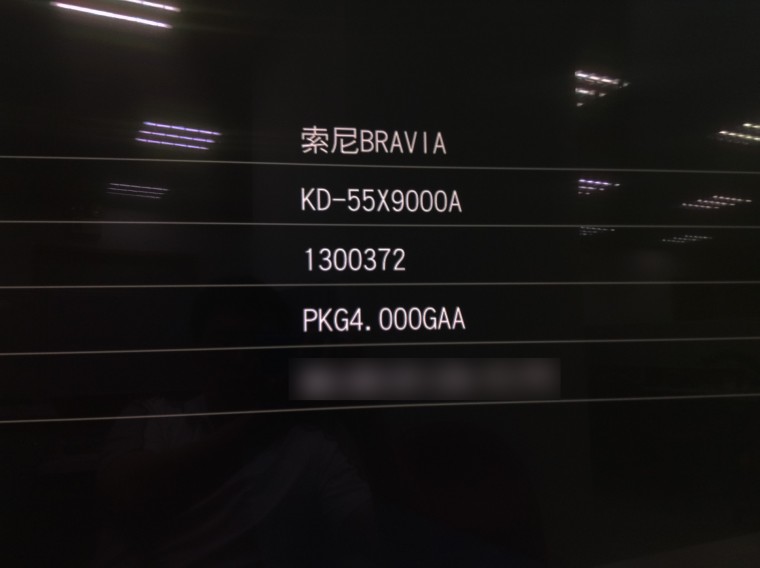

完成之後, 電視的韌體版本就會變成 PKG 4.000GAA 了! (更新前為 PKG 3.901GAA)

對應日本的 PKG 4.000JPA , 理論上台灣版的 X9000A 應該也能支援 HDMI 2.0
只是目前尚未有 HDMI 2.0 輸出的播放機或是 PC , 如果要測試, 可能也只有 SONY 某台電影級的攝影機能支援 HDMI 2.0 的 4K60p 輸出...

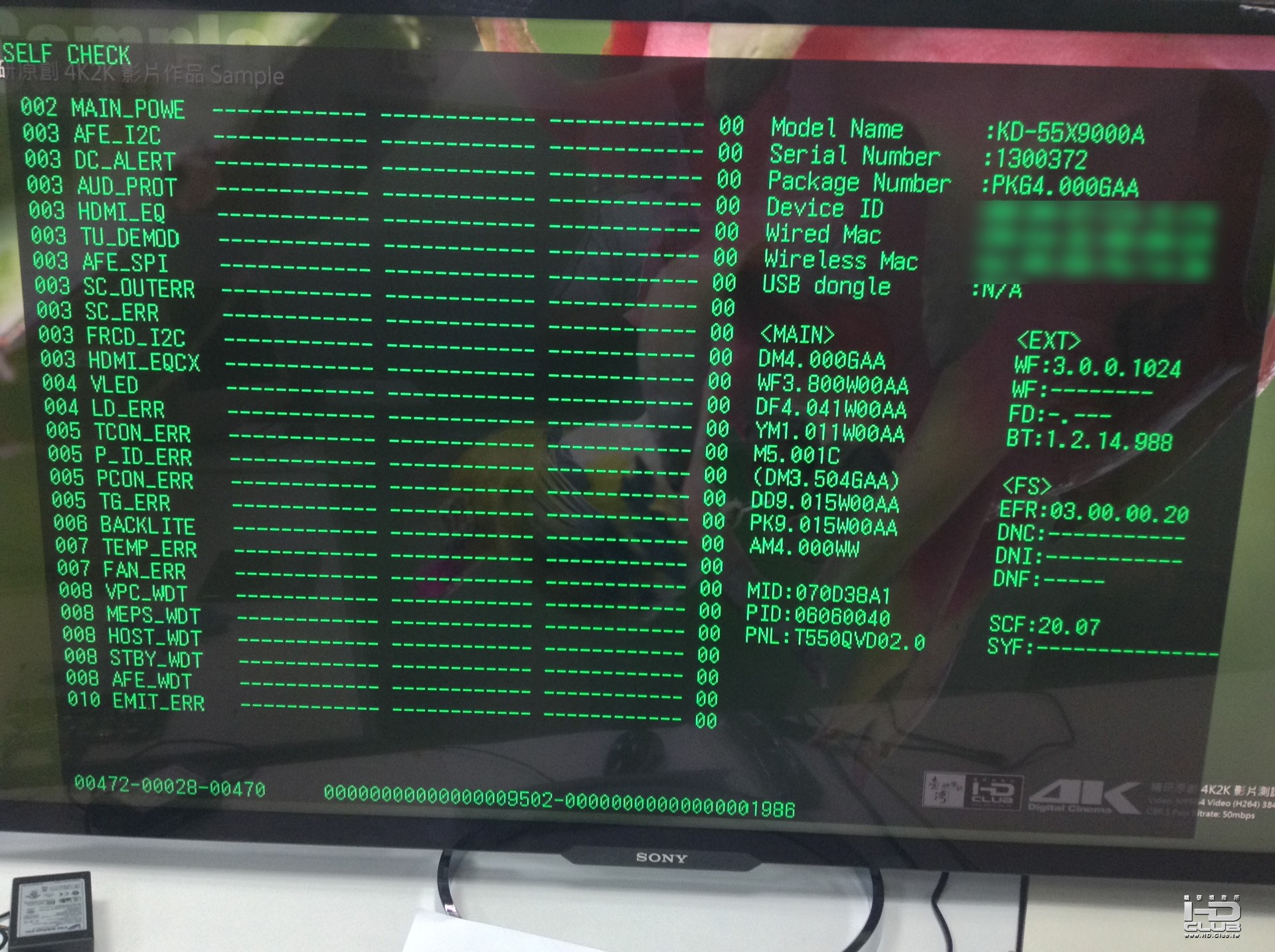

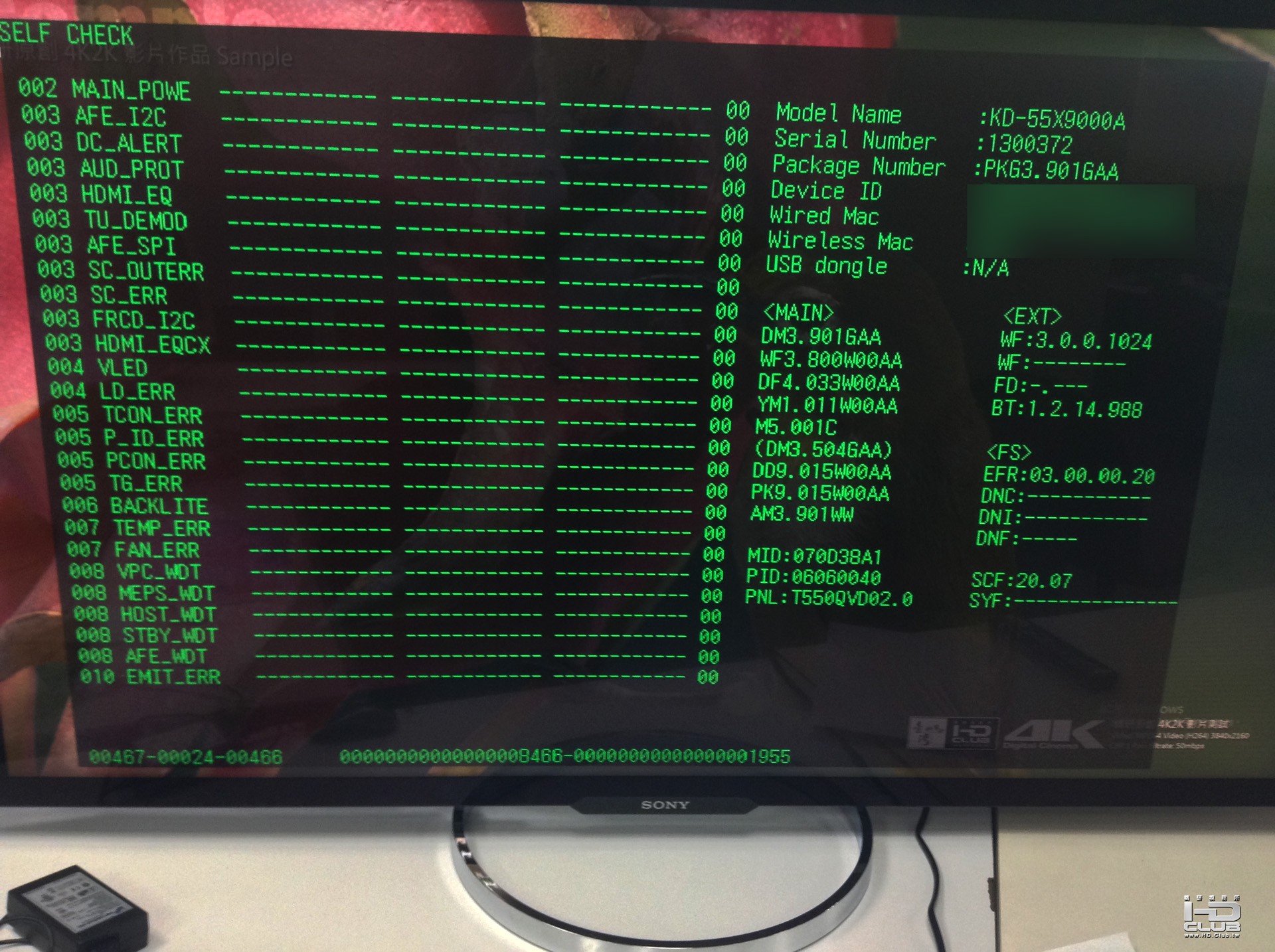

順便附上 KD-55X9000A 的工模對照

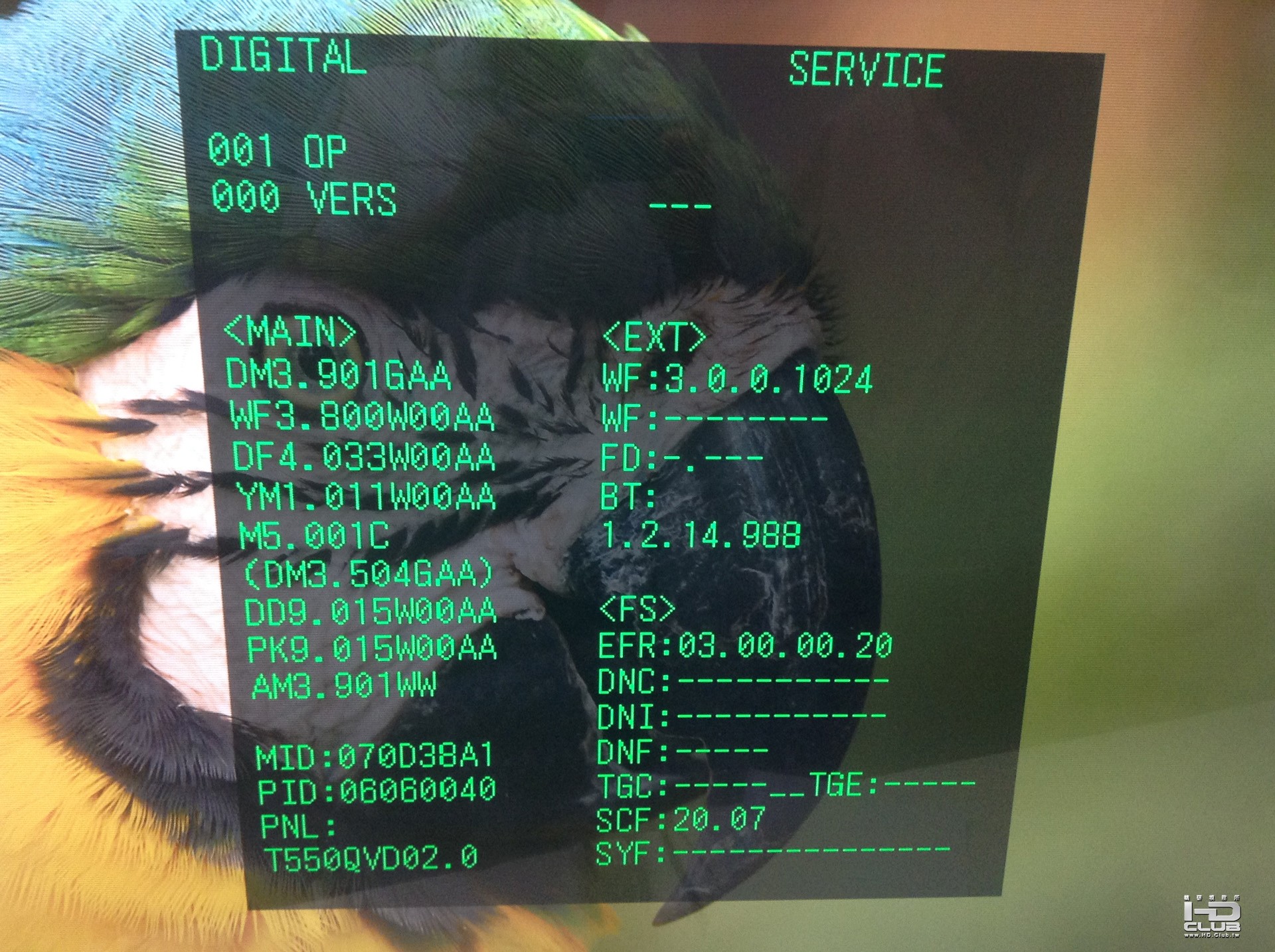

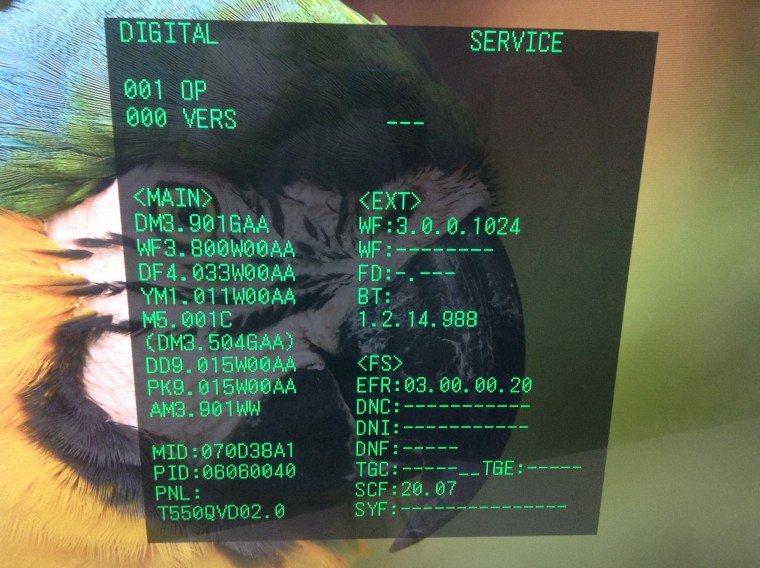

更新前:

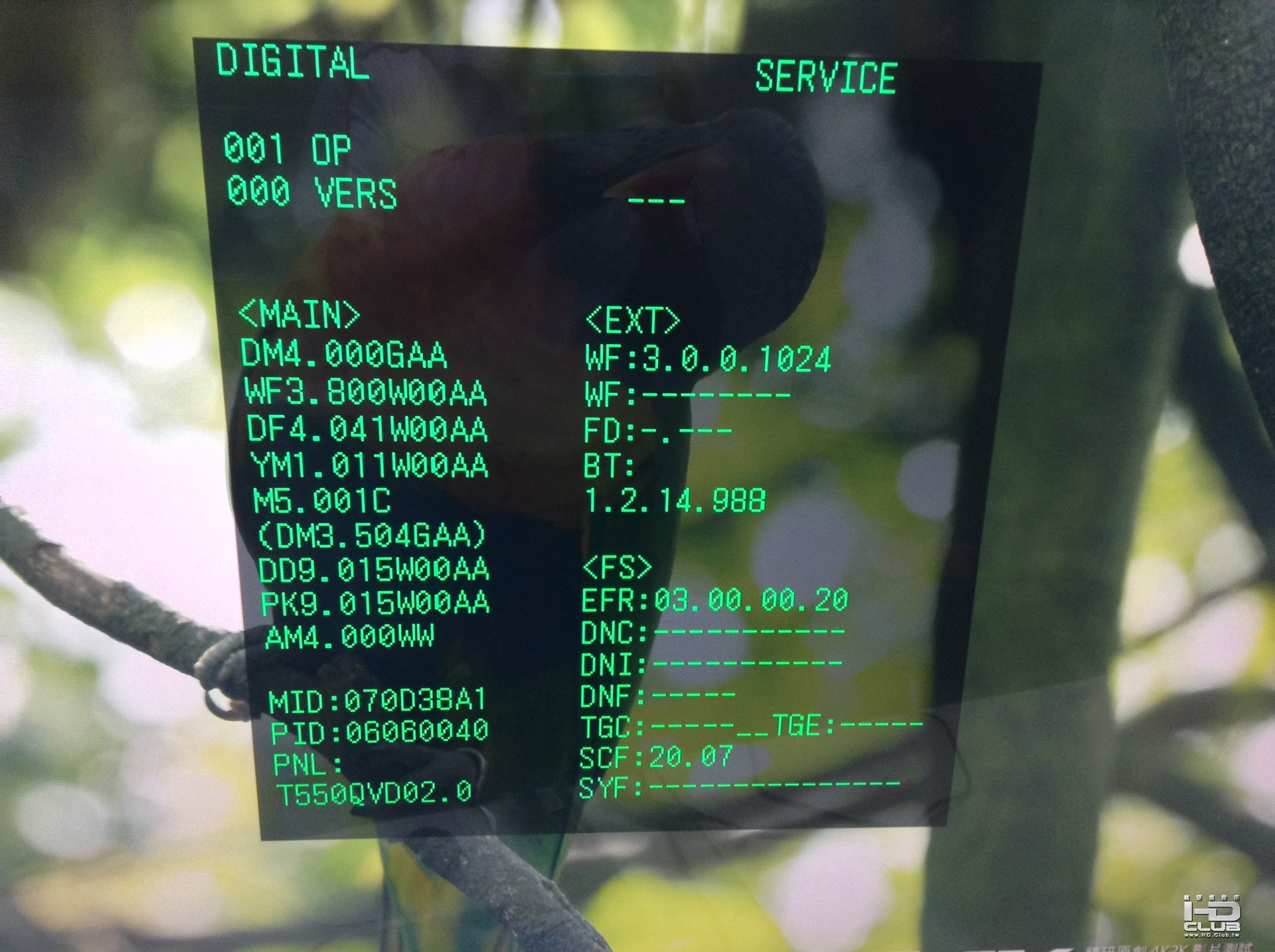

更新後:

完成之後讀取到的 EDID 與更新前相同, 這樣是否真能支援 HDMI 2.0 , 亦或是台灣版這版韌體依舊不支援 HDMI 2.0
只能待以後有設備再確認了...

真平 · 發表於 2013-11-28 07:36:58

KOBSS兄，請問一下工模的EDID讀取值是看那個位置，怎麼判讀值是什麼?

KOBSS · 發表於 2013-11-28 10:01:11

本文章最後由 KOBSS 於 2013-11-28 10:01 編輯

讀取顯示器的 EDID 只要用 PC 接上, 顯卡如果有偵測到顯示器, 就代表已經讀取到 EDID 了.

HDMI 的顯示流程為:
偵測 Hot Plug Detect 準位
透過 DDC 讀取 EDID (以及 HDCP) 訊息
HDMI 輸出單元判讀 EDID, 得知顯示器可以支援的顯示模式
輸出顯示器可接受的訊號格式

HDMI 與 DisplayPort 介面如果有 Hot Plug 但如果沒有讀取到 EDID , 很多顯卡也都會拒絕輸出訊號給顯示器

所以讀取 EDID 不用進工模, 隨便拿台 PC / NB 就可以讀到了...

徐元直 · 發表於 2013-11-28 18:44:07

看來目前可能在台灣完整的測試環境可能是：PS4了，但請問各位大大一個問題，HDMI2.0的線已經有了嗎？

HD电影 · 發表於 2013-11-29 22:54:43

SONY大陆官网消息X9000，X9000A,X8500A三个系列五款机型未来都可升级至HDMI2.0版本，而且只要通过互联网下载就免费升级至HDMI2.0版本，详情请见SONY大陆官网：
http://www.sonystyle.com.cn/products/bravia/x9000.htm

amuroray · 發表於 2013-11-30 13:25:35

EDID的資料遵循VESA以及CEA的規範, 而CEA-861-F有關4K及UHD的部分,在今年的6月就已經公布了, 有可能原本的EDID就已經有包括4K跟UHD的資料.

3840x2160p60的VIC是97跟107, 4096x2160p60的VIC是102, 可以在256Byte EDID資訊中的後128Byte中找找看

KOBSS · 發表於 2013-12-4 15:37:57

本文章最後由 KOBSS 於 2013-12-4 15:39 編輯

更新前 EDID

  00,FF,FF,FF,FF,FF,FF,00,4D,D9,03,25,01,01,01,01,01,17,01,03,80,7A,44,78,0A,0D,C9,A0,57,47,98,27,
  12,48,4C,21,08,00,81,80,01,01,01,01,01,01,01,01,01,01,01,01,01,01,02,3A,80,18,71,38,2D,40,58,2C,
  45,00,C2,AD,42,00,00,1E,01,1D,00,72,51,D0,1E,20,6E,28,55,00,C2,AD,42,00,00,1E,00,00,00,FC,00,53,
  4F,4E,59,20,54,56,20,20,2A,30,37,0A,00,00,00,FD,00,3A,3E,0E,46,0F,00,0A,20,20,20,20,20,20,01,6F,
  02,03,3B,F0,4C,10,05,04,20,22,3C,3E,03,07,02,06,01,26,09,07,07,15,07,50,83,01,00,00,77,03,0C,00,
  40,00,B8,3C,2F,D0,89,01,02,03,04,01,40,00,0F,10,40,50,60,46,E2,00,FB,E3,05,1F,01,8C,0A,D0,8A,20,
  E0,2D,10,10,3E,96,00,C2,AD,42,00,00,18,01,1D,80,18,71,1C,16,20,58,2C,25,00,C2,AD,42,00,00,9E,00,
  00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,5D

更新後的 EDID
  00,FF,FF,FF,FF,FF,FF,00,4D,D9,03,25,01,01,01,01,01,17,01,03,80,7A,44,78,0A,0D,C9,A0,57,47,98,27,
  12,48,4C,21,08,00,81,80,01,01,01,01,01,01,01,01,01,01,01,01,01,01,02,3A,80,18,71,38,2D,40,58,2C,
  45,00,C2,AD,42,00,00,1E,01,1D,00,72,51,D0,1E,20,6E,28,55,00,C2,AD,42,00,00,1E,00,00,00,FC,00,53,
  4F,4E,59,20,54,56,20,20,2A,30,37,0A,00,00,00,FD,00,3A,3E,0E,46,0F,00,0A,20,20,20,20,20,20,01,6F,
  02,03,3B,F0,4C,10,05,04,20,22,3C,3E,03,07,02,06,01,26,09,07,07,15,07,50,83,01,00,00,77,03,0C,00,
  40,00,B8,3C,2F,D0,89,01,02,03,04,01,40,00,0F,10,40,50,60,46,E2,00,FB,E3,05,1F,01,8C,0A,D0,8A,20,
  E0,2D,10,10,3E,96,00,C2,AD,42,00,00,18,01,1D,80,18,71,1C,16,20,58,2C,25,00,C2,AD,42,00,00,9E,00,
  00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,5D

鹹青皮 · 發表於 2013-12-5 15:31:27

本文章最後由鹹青皮於 2013-12-5 16:02 編輯

兩個EDID是相同的，難道是沒有更新這個值. 試了下接本本，最大輸出仍是1920*1080 60P .

Dannyhi · 發表於 2013-12-9 19:58:50

有 HDMI 2.0 的顯示卡可用嗎?

amuroray · 發表於 2013-12-14 00:21:37

EDID 內容遵循的是 HDMI 1.4 的規範, PC 上現有的工具程式還是沒辦法完整解析出內容, 以下是依照規範加上人工判讀的結果
EDID 原始內容如下, 特別的地方用顏色標註
  00,FF,FF,FF,FF,FF,FF,00,4D,D9,03,25,01,01,01,01,01,17,01,03,80,7A,44,78,0A,0D,C9,A0,57,47,98,27,
  12,48,4C,21,08,00,81,80,01,01,01,01,01,01,01,01,01,01,01,01,01,01,02,3A,80,18,71,38,2D,40,58,2C,
  45,00,C2,AD,42,00,00,1E,01,1D,00,72,51,D0,1E,20,6E,28,55,00,C2,AD,42,00,00,1E,00,00,00,FC,00,53,
  4F,4E,59,20,54,56,20,20,2A,30,37,0A,00,00,00,FD,00,3A,3E,0E,46,0F,00,0A,20,20,20,20,20,20,01,6F,
  02,03,3B,F0,4C,10,05,04,20,22,3C,3E,03,07,02,06,01,26,09,07,07,15,07,50,83,01,00,00,77,03,0C,00,
  40,00,B8,3C,2F,D0,89,01,02,03,04,01,40,00,0F,10,40,50,60,46,E2,00,FB,E3,05,1F,01,8C,0A,D0,8A,20,
  E0,2D,10,10,3E,96,00,C2,AD,42,00,00,18,01,1D,80,18,71,1C,16,20,58,2C,25,00,C2,AD,42,00,00,9E,00,
  00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,5D

77          代表以下 23 位元的資料是所謂廠商自訂的內容
03,0c,00 代表資料內容是遵循 HDMI 的規範
40,00    代表電視配發給設備的 CEＣ實體位址, 但是通常如果接在 HDMI 4, 會拿到的位址是 14,00
3C          代表TMDS 最高可接受的頻率是 300MHz
89          代表接下來有四個位元是擴充的 VIC 資料
01          代表可以接受 UHD (3840x2160) 30p 的輸入
02          代表可以接受 UHD (3840x2160) 25p 的輸入
03          代表可以接受 UHD (3840x2160) 24p 的輸入
04          代表可以接受 4K2K (4096x2160) 24p 的輸入

SONY 原本宣布的是明年第一季才會有更新, 因此真正的 HDMI 2.0 firmware 應該還沒放出來

VW500ES 發表時號稱可以支援 HDMI 2.0, UHD YUV 4:2:0 60p, 但是目前可以驗證的 source 大概只有 SONY 的 FDR-AX1 吧

徐元直 · 發表於 2013-12-14 10:07:23

顯卡的部分應該會等到明年新的CPU出的時候才會有消息吧！各位大大真是專業。

amuroray · 發表於 2013-12-21 21:52:21

Sony USA 12/19 發布了 X9 系列 HDMI 2.0 的更新, 版本是 PKG4.001AAA

台灣版不知何時可以獲得更新

KOBSS · 發表於 2013-12-21 22:46:43

本文章最後由 KOBSS 於 2013-12-21 22:49 編輯

amuroray 發表於 2013-12-21 21:52
Sony USA 12/19 發布了 X9 系列 HDMI 2.0 的更新, 版本是 PKG4.001AAA

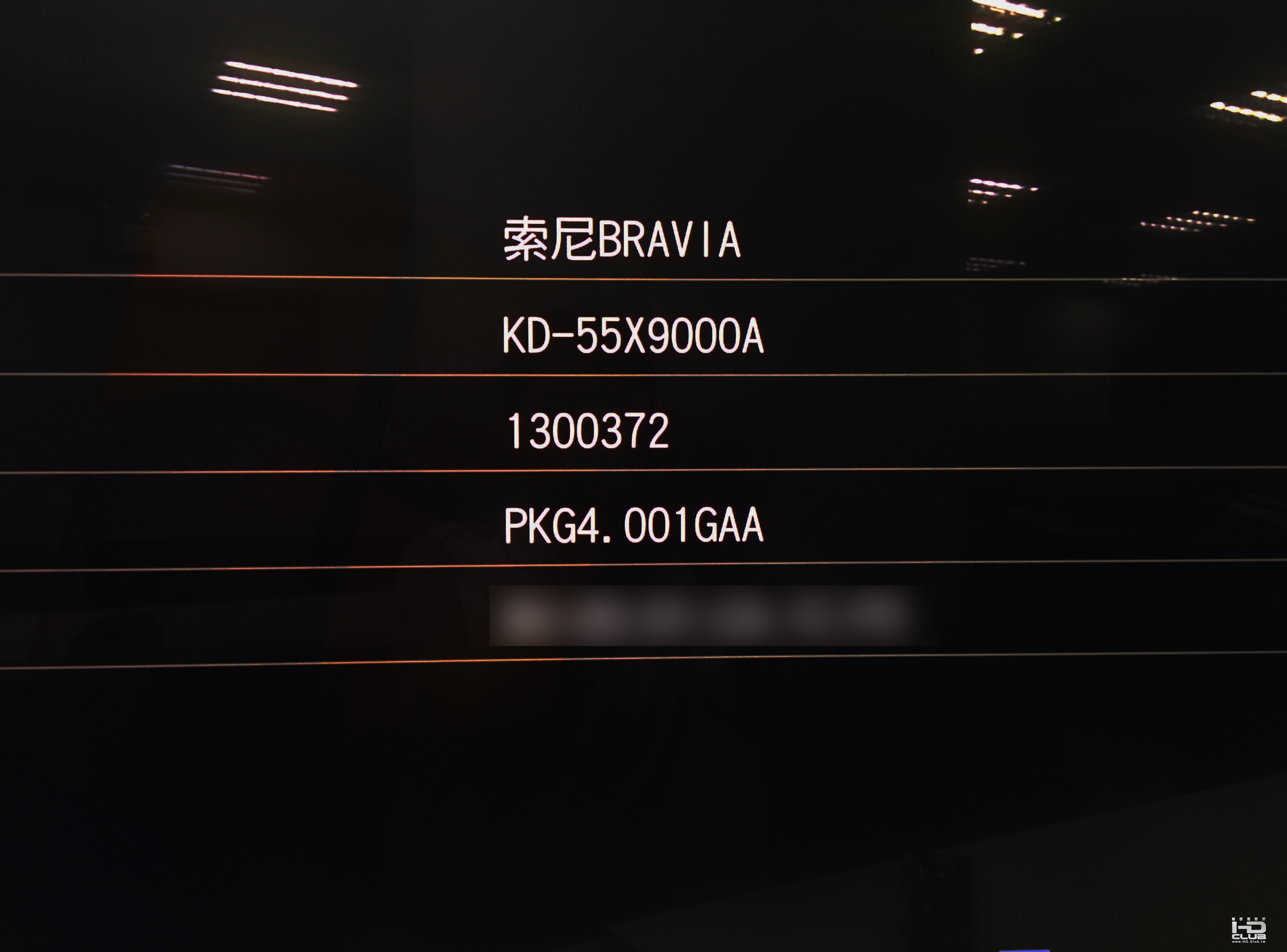

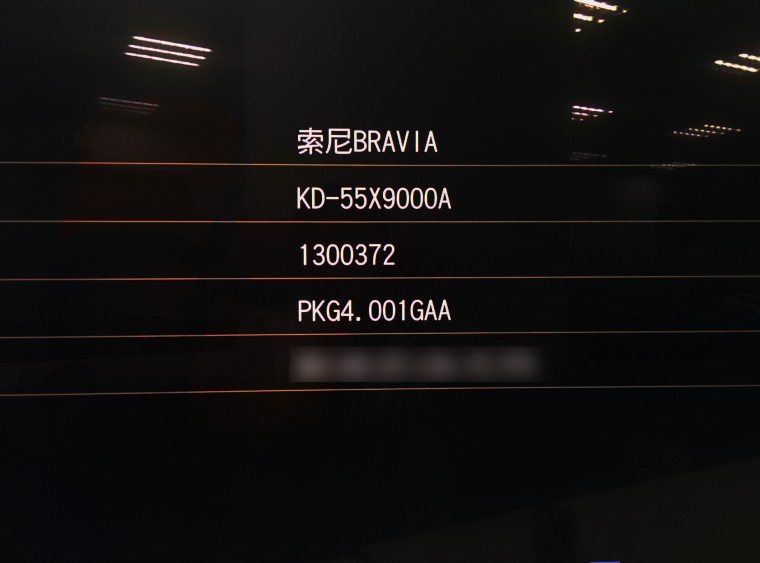

昨天 (12/20) 台灣版也有更新啦! 更新後版本是 PKG4.001GAA

EDID 看起來是有一點不同, 只是...
77,03,0C,00,40,00,B8,3C,2F,D0,89,01,02,03,04
這一組數值一模一樣, 光從 TMDS 還是 300MHz 就知道應該還是沒有 4K60p

amuroray · 發表於 2013-12-22 23:14:52

第一代 HDMI 2.0 的機器, 除了 Panasonic WT600, 其餘的全部使用的都是 300MHz 的 HDMI 晶片

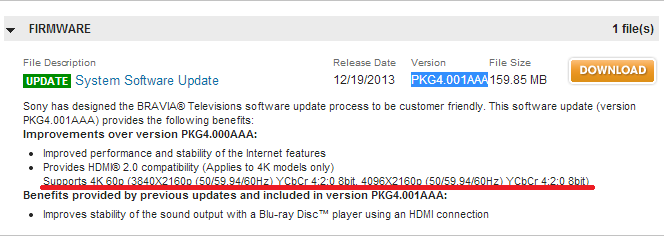

HDMI 2.0 有訂義可傳輸 YUV420 的格式, 在此格式下 300MHz 的 HDMI 晶片便可達成 UHD(3840x2160)60p, 詳細的格式資料我在圖片上用紅線標出來了
如果方便提供新的 EDID 資料, 我很樂意根據 HDMI 2.0 的規範提供解說

KOBSS · 發表於 2013-12-23 09:46:50

本文章最後由 KOBSS 於 2013-12-23 10:24 編輯

更新為 PKG4.001GAA 的 EDID 如下:

00,FF,FF,FF,FF,FF,FF,00,4D,D9,03,25,01,01,01,01,01,17,01,03,80,7A,44,78,0A,0D,C9,A0,57,47,98,27,
12,48,4C,21,08,00,81,80,01,01,01,01,01,01,01,01,01,01,01,01,01,01,02,3A,80,18,71,38,2D,40,58,2C,
45,00,C2,AD,42,00,00,1E,01,1D,00,72,51,D0,1E,20,6E,28,55,00,C2,AD,42,00,00,1E,00,00,00,FC,00,53,
4F,4E,59,20,54,56,20,20,2A,30,37,0A,00,00,00,FD,00,3A,3E,0E,46,0F,00,0A,20,20,20,20,20,20,01,6F,
02,03,43,F0,50,10,05,04,20,22,3C,3E,03,07,02,06,01,5D,5E,5F,62,26,09,07,07,15,07,50,83,01,00,00,
77,03,0C,00,40,00,B8,3C,2F,D0,89,01,02,03,04,01,40,00,0F,10,40,50,60,46,E2,00,FB,E3,05,1F,01,E3,
0E,61,66,8C,0A,D0,8A,20,E0,2D,10,10,3E,96,00,C2,AD,42,00,00,18,01,1D,80,18,71,1C,16,20,58,2C,25,
00,C2,AD,42,00,00,9E,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,1D

如果 TMDS 300MHz 能達成 4K60p, 那麼... PC 用的顯示卡只要更新驅動程式不就可以上了嗎?
現在的顯卡 TMDS 發射端都做到 340MHz

amuroray · 發表於 2013-12-23 20:49:04

00,FF,FF,FF,FF,FF,FF,00,4D,D9,03,25,01,01,01,01,01,17,01,03,80,7A,44,78,0A,0D,C9,A0,57,47,98,27,
12,48,4C,21,08,00,81,80,01,01,01,01,01,01,01,01,01,01,01,01,01,01,02,3A,80,18,71,38,2D,40,58,2C,
45,00,C2,AD,42,00,00,1E,01,1D,00,72,51,D0,1E,20,6E,28,55,00,C2,AD,42,00,00,1E,00,00,00,FC,00,53,
4F,4E,59,20,54,56,20,20,2A,30,37,0A,00,00,00,FD,00,3A,3E,0E,46,0F,00,0A,20,20,20,20,20,20,01,6F,
02,03,43,F0,50,10,05,04,20,22,3C,3E,03,07,02,06,01,5D,5E,5F,62,26,09,07,07,15,07,50,83,01,00,00,
77,03,0C,00,40,00,B8,3C,2F,D0,89,01,02,03,04,01,40,00,0F,10,40,50,60,46,E2,00,FB,E3,05,1F,01,E3,
0E,61,66,8C,0A,D0,8A,20,E0,2D,10,10,3E,96,00,C2,AD,42,00,00,18,01,1D,80,18,71,1C,16,20,58,2C,25,
00,C2,AD,42,00,00,9E,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,1D

50 代表接下來有 16 個支援的解析度列表, 比原先多四個
5D 代表支援 UHD (3840x2160) 24p 的輸入
5E 代表支援 UHD (3840x2160) 25p 的輸入
5F 代表支援 UHD (3840x2160) 30p 的輸入
62 代表支援 4K2K (4096x2160) 24p 的輸入
這四個解析度是 HDMI 2.0 的標示方法, 跟原本 HDMI 1.4 的表示方式是重複的
E3,0E,61,66 這組資料目前手邊找不到資料可以加以解析, 唯一可以確定的是跟影像相關的資料

PC 上的 HDMI 發射器雖然可達 340 MHz, 但是
1. PC 上顯示資訊基本是 RGB 格式, 輸出要轉換成 YUV420 需要顯卡驅動程式支援
2. 在HDMI 2.0 之前, HDMI 規範可以傳輸的格式只有 RGB, YUV444, YUV422, 許多硬體當初的設計可能無法輸出 YUV420 的資料格式
3. PC 上的播放程式目前還沒有可以直接輸出 YUV420 的格式

第 3 點可能是最快可以趕上的部分, 但是 HDMI 顯卡的部分, 目前三家主要廠商 AMD, NVIDIA 跟 Intel 目前都還沒有聽說何時可以提供 HDMI 2.0 60p 的支援
