以電競與音效為導向 - MSI Z97 Gaming 5完整解析

windwithme

微星龍型Logo起初由Notebook導入，近幾年漸漸轉為全系列產品特色
記得後來AIO也開始推出龍型產品線，前兩年在MB或VGA也開始採用
歷經圖型或顏色的幾次小改版，演變到今日看到的龍型盾牌款式
Logo設計確實會影響到消費者對該品牌的印象，或是對產品的吸引力



MSI MB主力為兩大系列，分別是遊戲取向的Gaming與效能取向的OC
電兢為當下DeskTop或Notebook熱門產品，許多品牌也開始致力於此領域
本回主角為MSI Z97 Gaming 5，價位屬於中階左右的市場定位
首先看到外包裝，黑紅白三種顏色搭配，註冊後有五年保固也是一項優勢
外盒特殊處在於摸起來有類似PCB線路感，對於質感提升有一定的幫助

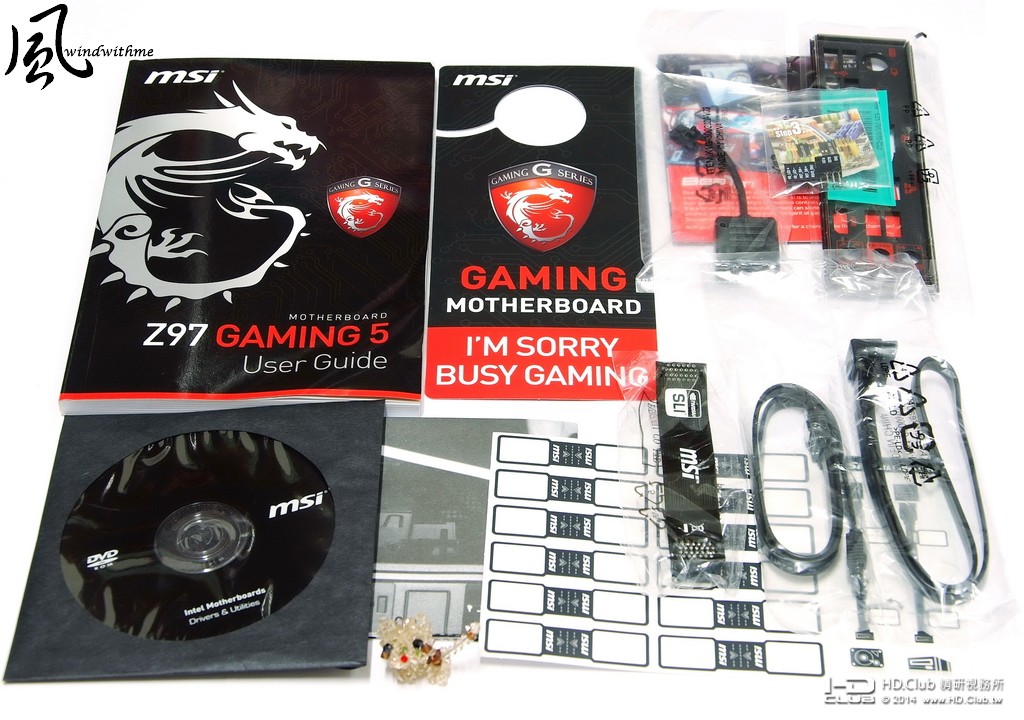

內附配件一覽
多國語言產品安裝說明書、Gaming中禁止打擾吊牌
(也許美歐洲或是上班族群在休閒時間使用此吊牌會比較適合
台灣學生門口如果掛上此吊牌可能會容易惹父母暴走，好比鬥牛場內拿紅布一樣危險XD)
驅動軟體光碟、黑色IO檔板、黑色SATA排線、SLI橋接器

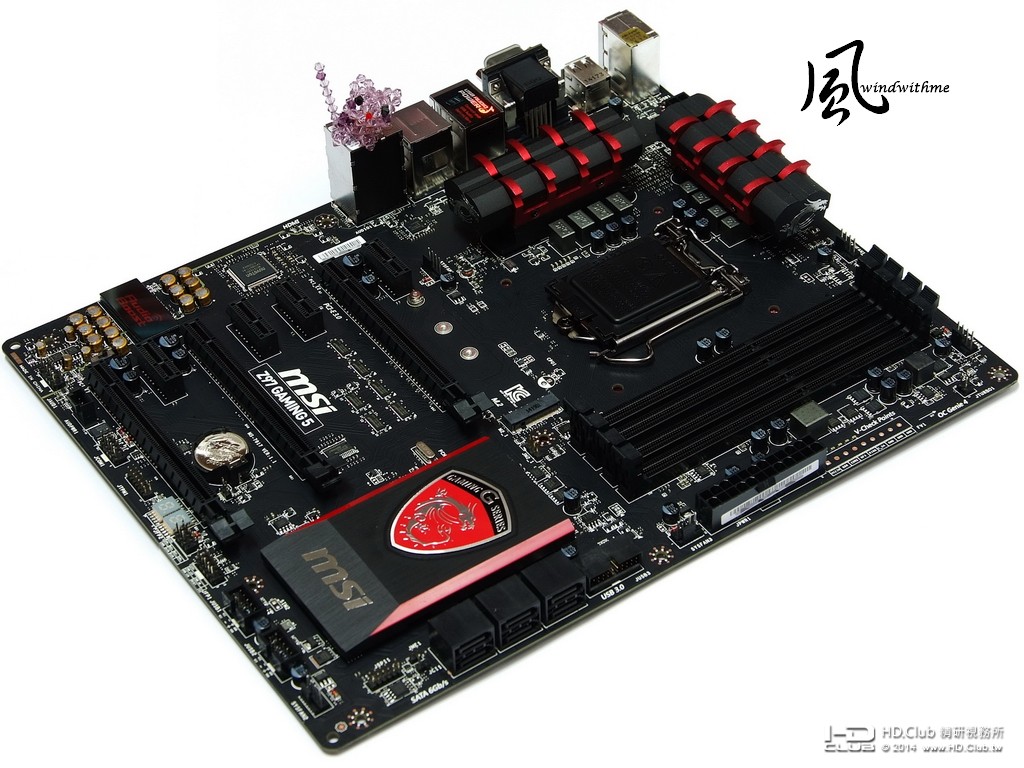

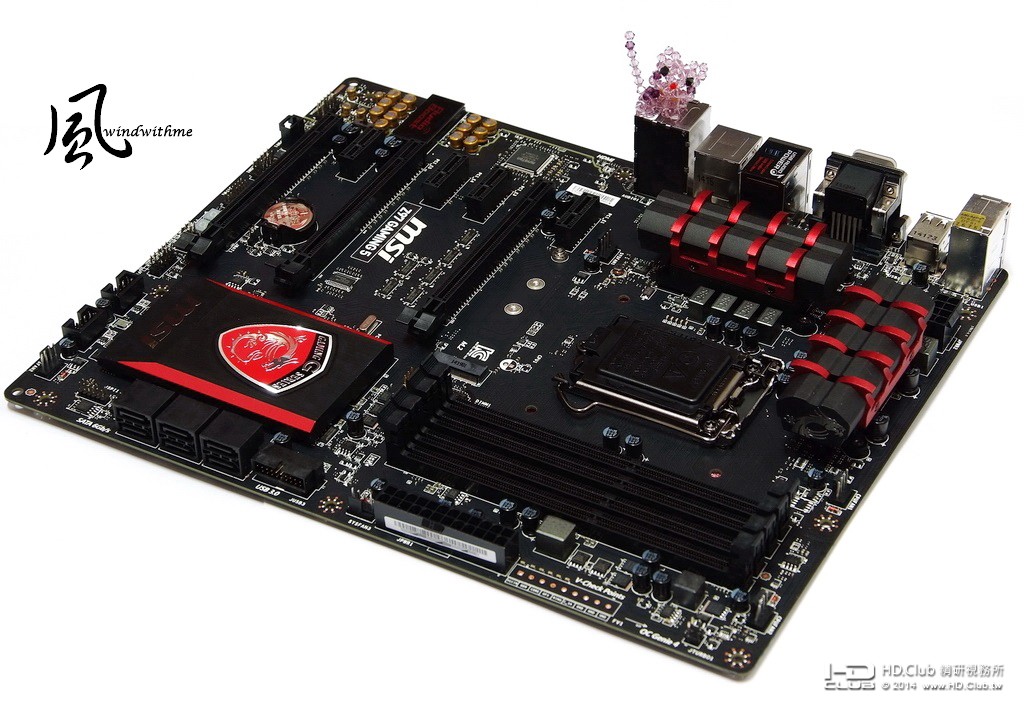

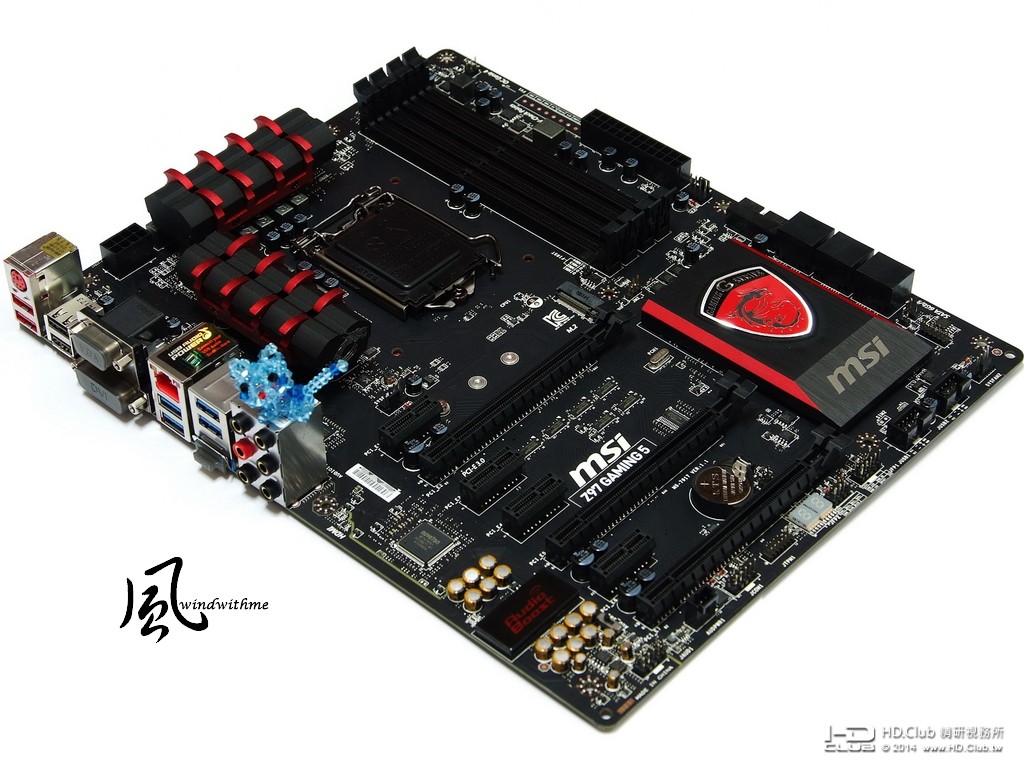

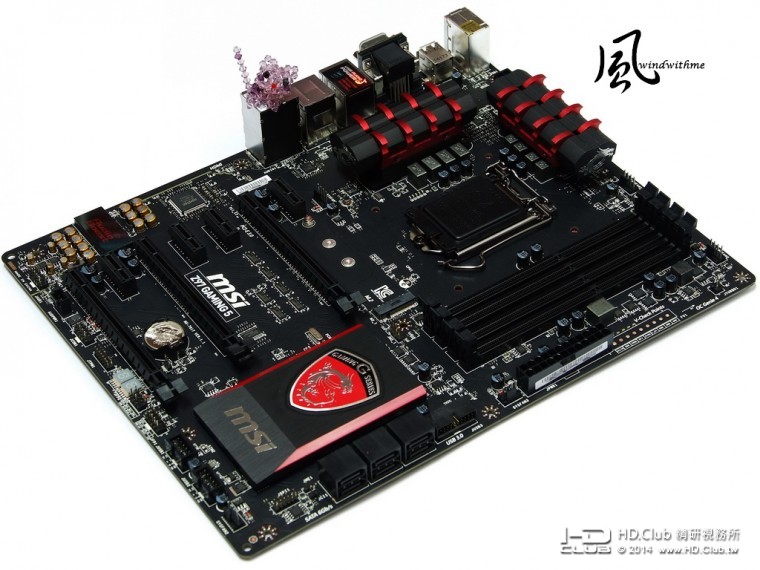

MSI Z97 Gaming 5本體
尺寸為30.5 X 24.4cm，也就是全尺寸ATX規格


配色幾乎都是以黑色為主，只有少數區域有紅色或黃色電容出現

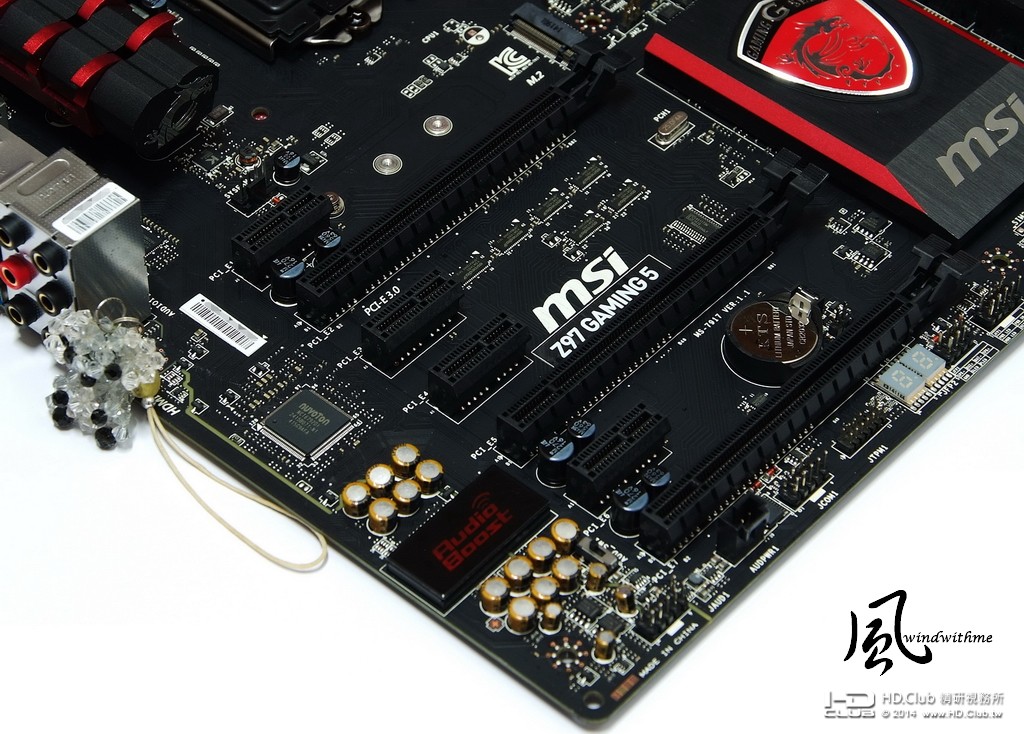

主機板左下方
3 X PCI-E X16 3.0，最高支援3-Way AMD CrossFireX與2-Way nVIDIA SLI技術
頻寬使用模式為單卡X16、雙卡X8 + X8、三卡X8 + X4 + X4
4 X PCI-E X1 2.0
網路晶片為Killer E2205 Gigabit
音效晶片為Realtek ALC1150，最高可達7.1聲道音效，搭載Audio Boost 2技術

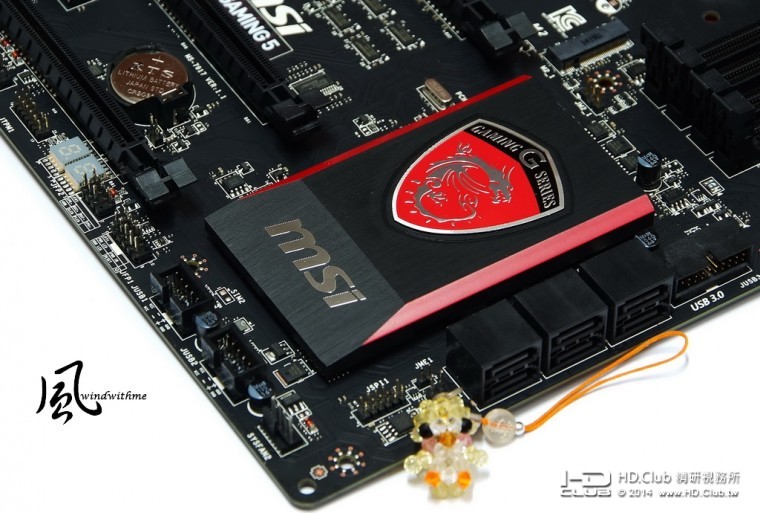

主機板右下方
6 X 黑色SATA，Z97晶片組提供，SATA3規格
以上可以混合建立 RAID 0， RAID 1，RAID 5及RAID 10，最高效能依SATA裝置決定
左上內建LED除錯燈號，右方黑色為前置USB 3.0裝置

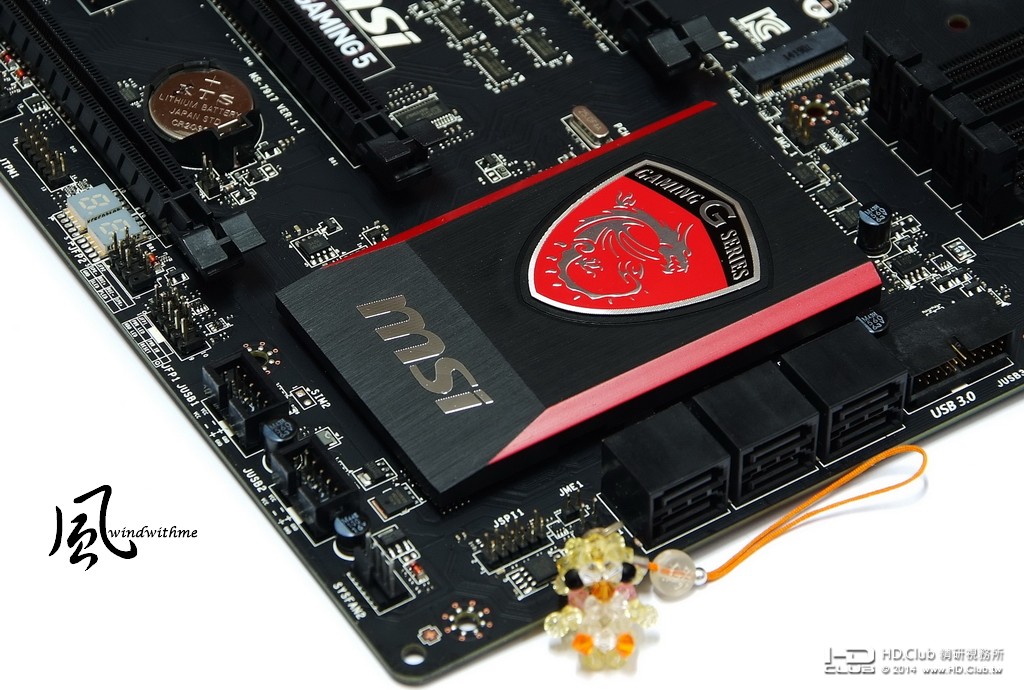

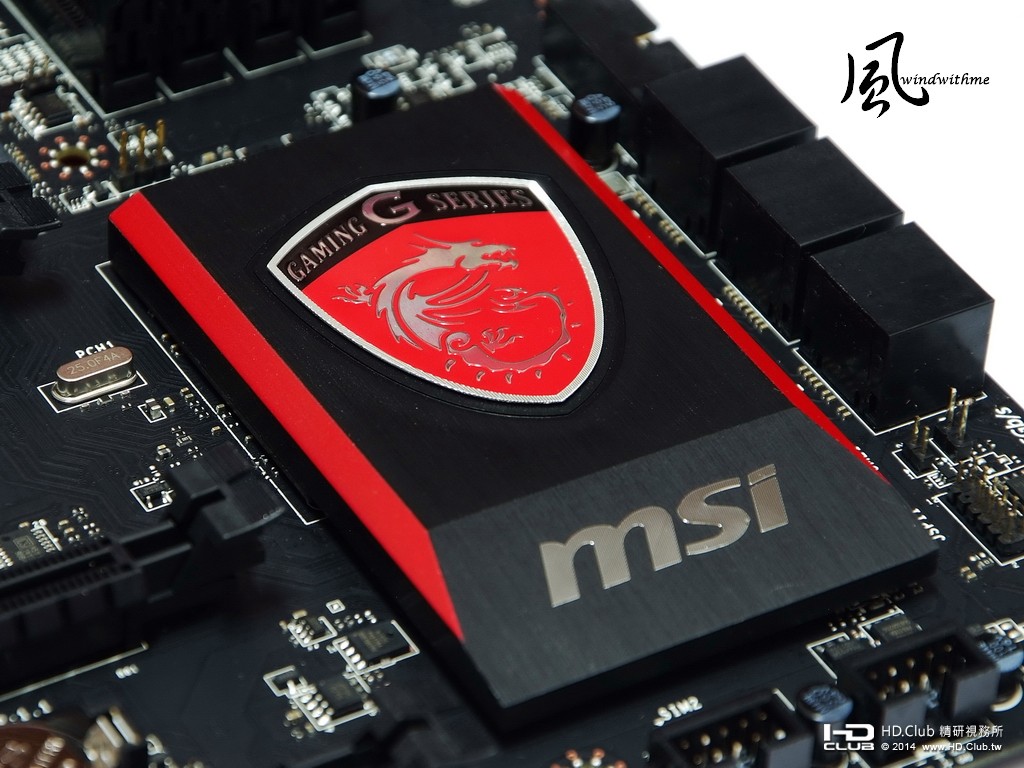

Z97 Gaming 5晶片組散熱片的體積與質感表現都相當出色

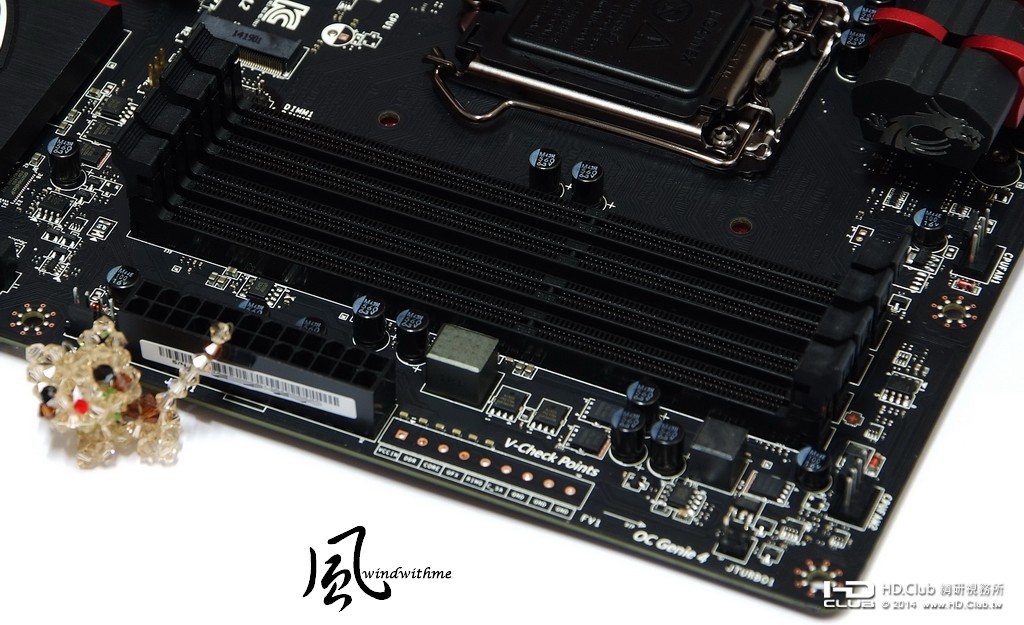

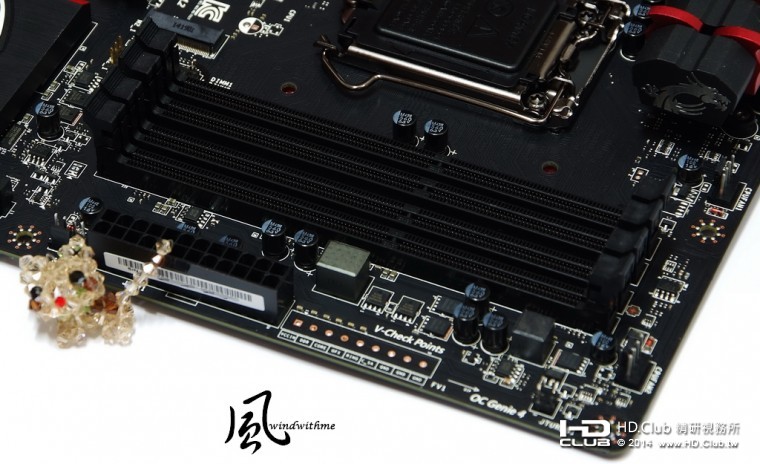

主機板右上
4 X DIMM DDR3，支援DDR3 1066~1600 / 1866~3300(OC)
DDR3容量最高可以支援到32GB，支援Extreme Memory Profile技術
下方為24-PIN電源輸入，右方為V-Check Points，可用電錶直接測量硬體電壓

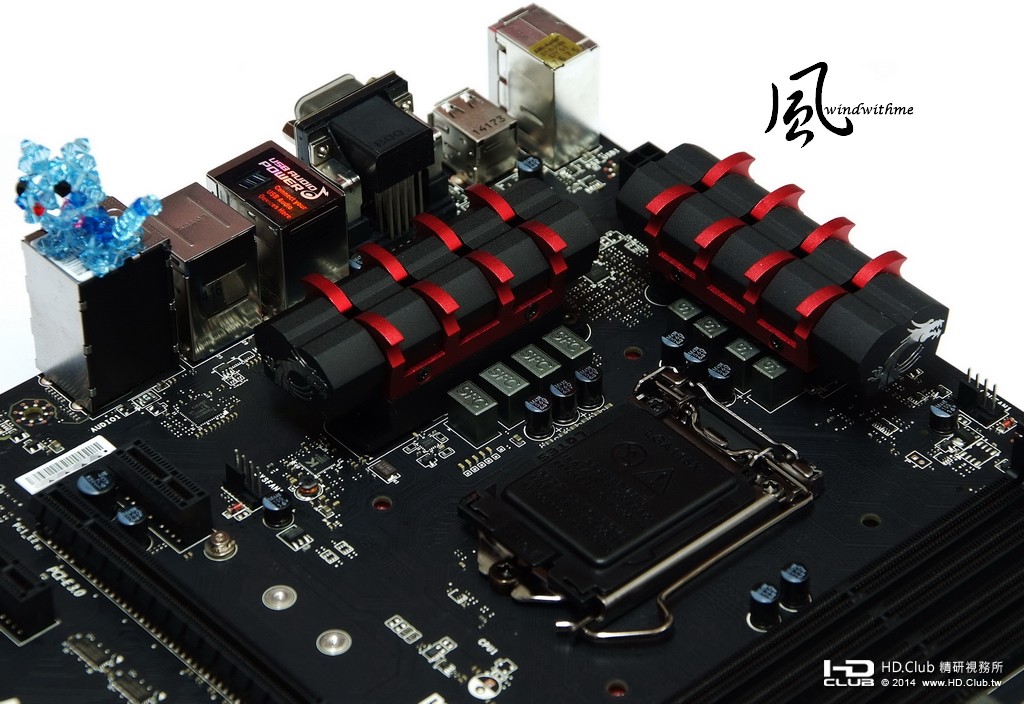

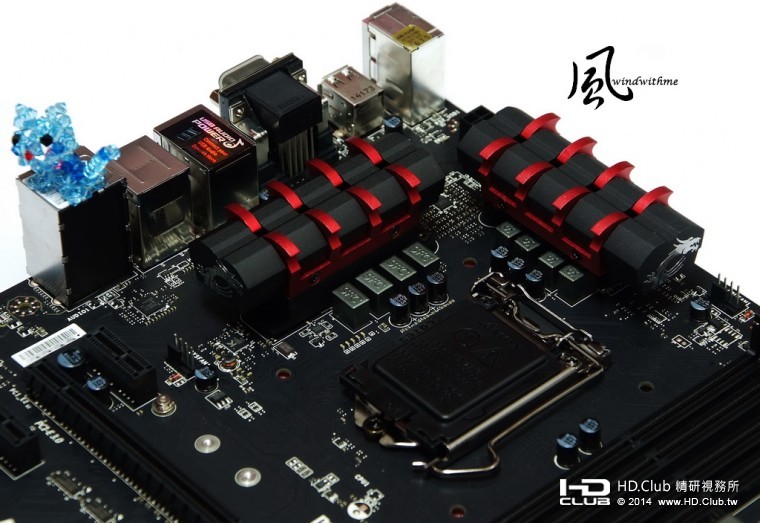

主機板左上
兩旁CPU供電都有加強被動式散熱模組，旁邊有銀色龍型圖，紅色為龍爪外型
不過龍爪外型較為抽象，個人建議未來再加強設計，會更能有龍的氣勢
外觀是八顆電感的MOSFET Driver用料，查過網路資料後得知為4+4相供電設計
供電相數是Z97 Gaming 5比較薄弱的一環，上方為8PIN電源輸入

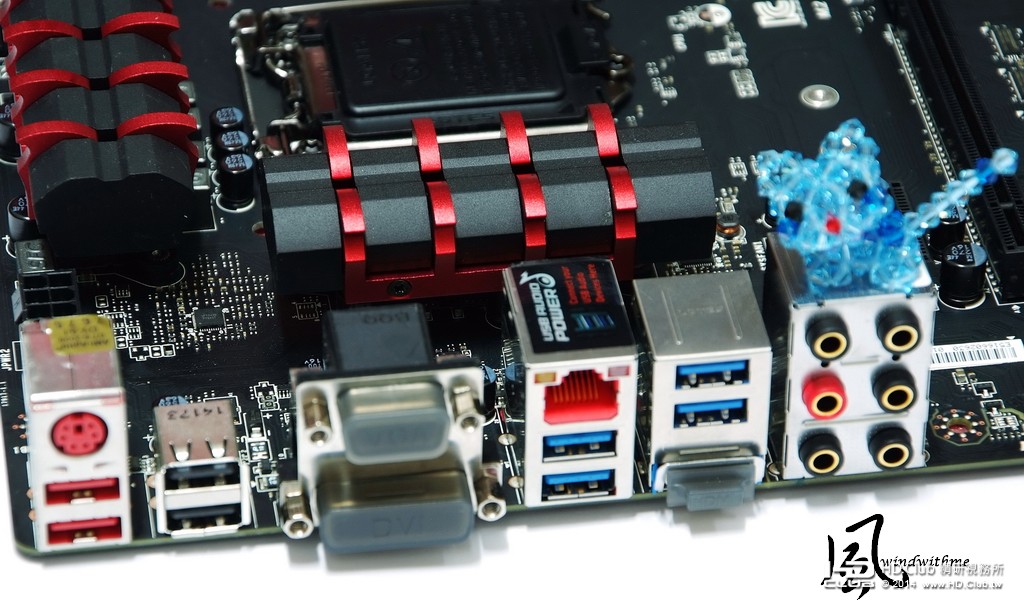

IO
1 X PS/2鍵盤
1 X D-Sub / DVI-D / HDMI
4 X USB 2.0(黑色)
4 X USB 3.0(藍色)
1 X RJ-45網路孔
6 X Audio鍍金音效接孔

windwithme

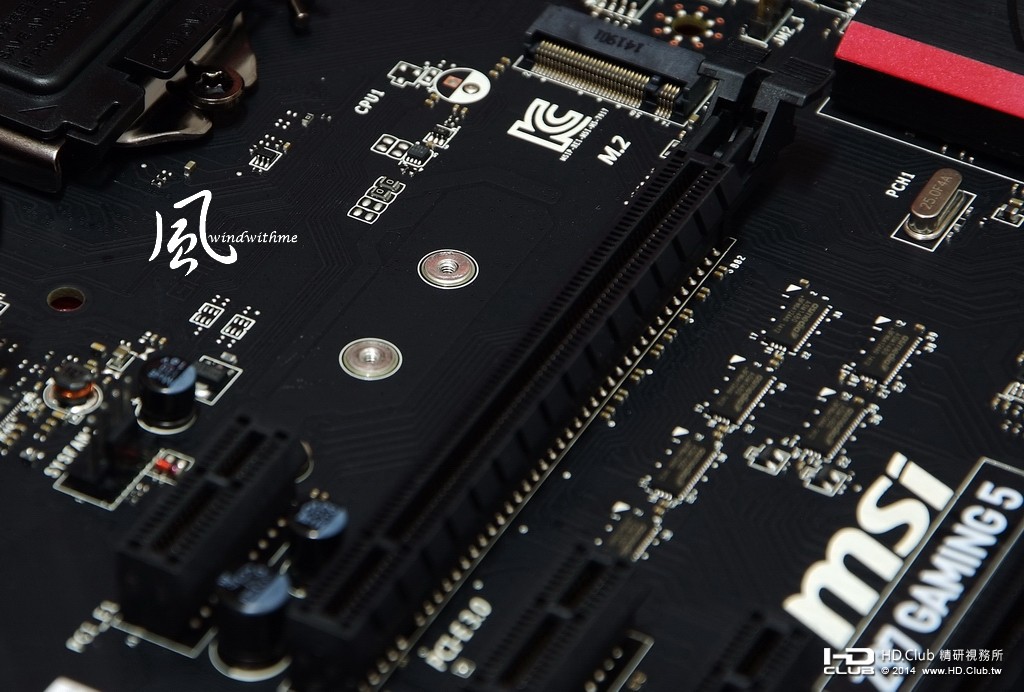

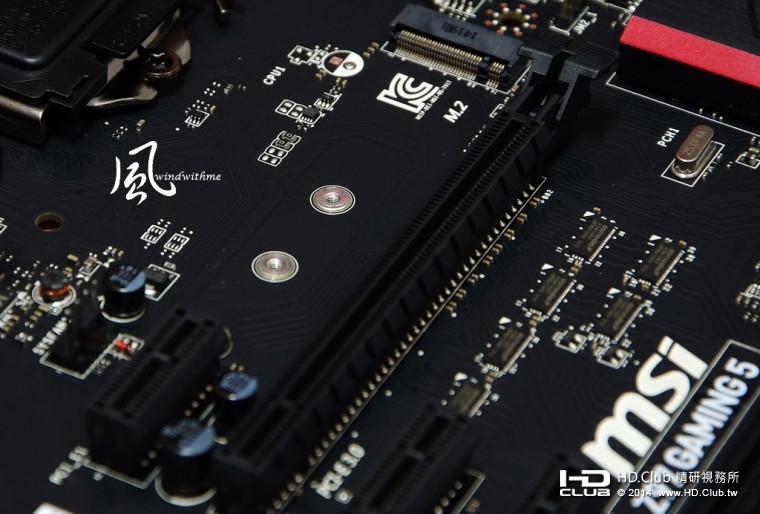

Z97 Gaming 5一樣有搭載Z97常見M.2新規格，最高頻寬可達1000 MB/s
PCI-Express M.2會比起主流市場的SATA3最高頻寬600 MB/s還高上許多
M.2缺點就是價格較高，會佔到PCI-E頻寬，只有一個裝置無法做Raid
日後平台若能導入到SATA Express裝置將會提升不少的擴充性

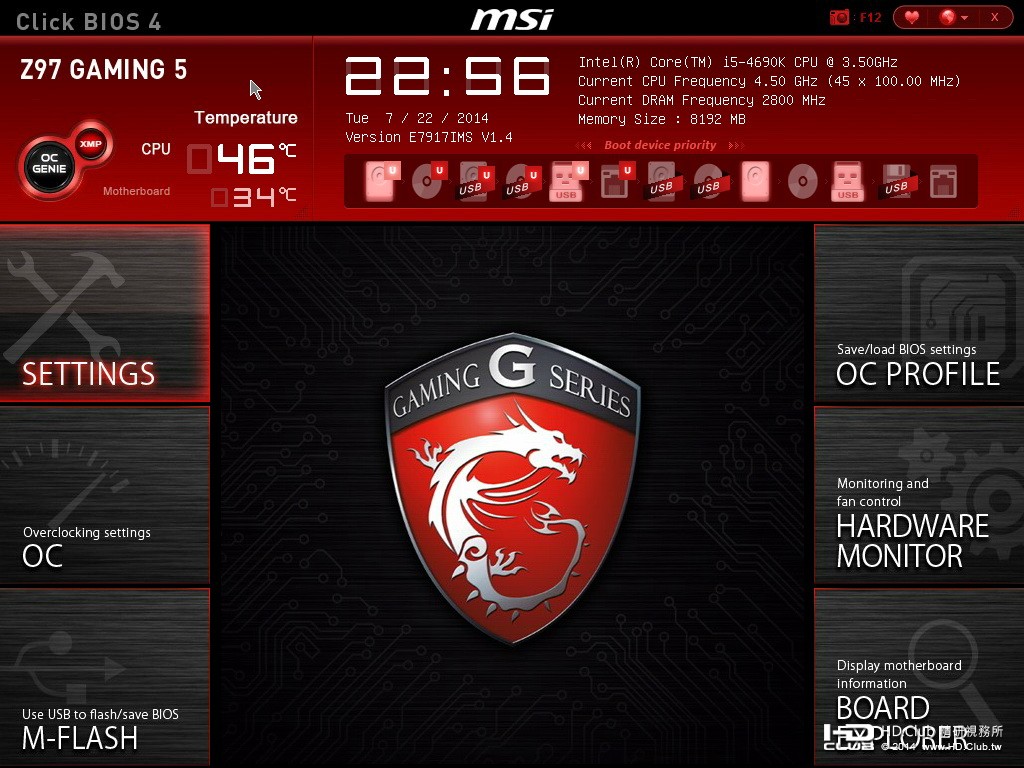

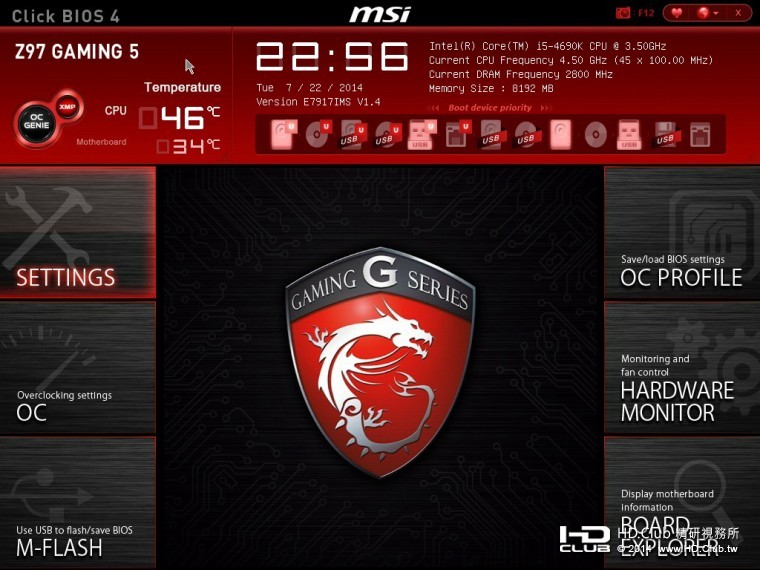

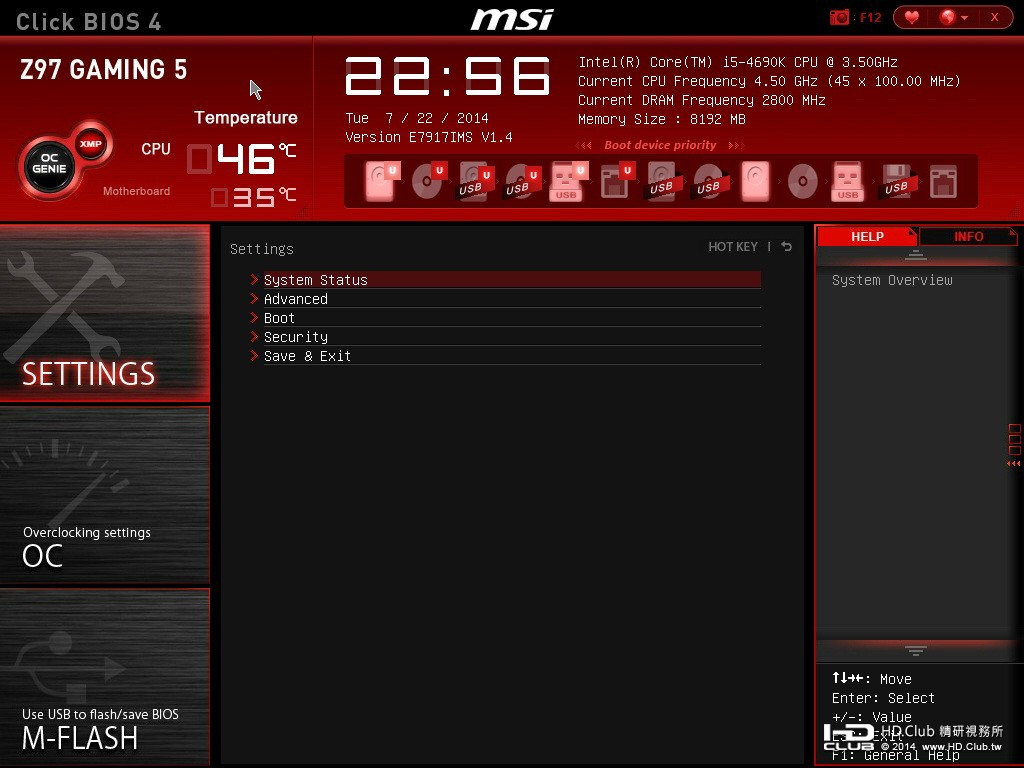

MSI UEFI BIOS介面非常有自家產品特色
主要六大選項分類列於左右兩邊

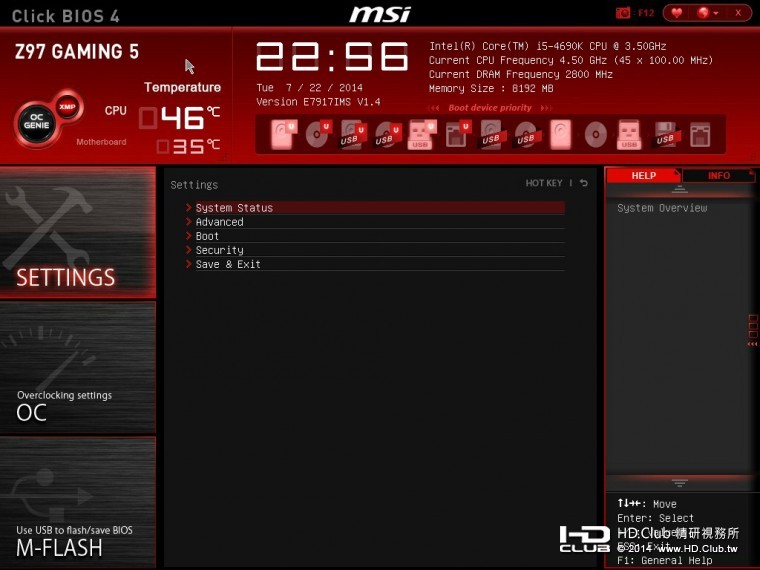

SETTING裡面是一些比較會用到的常見選項
例如開機順序或是存檔功能也放在這一區域

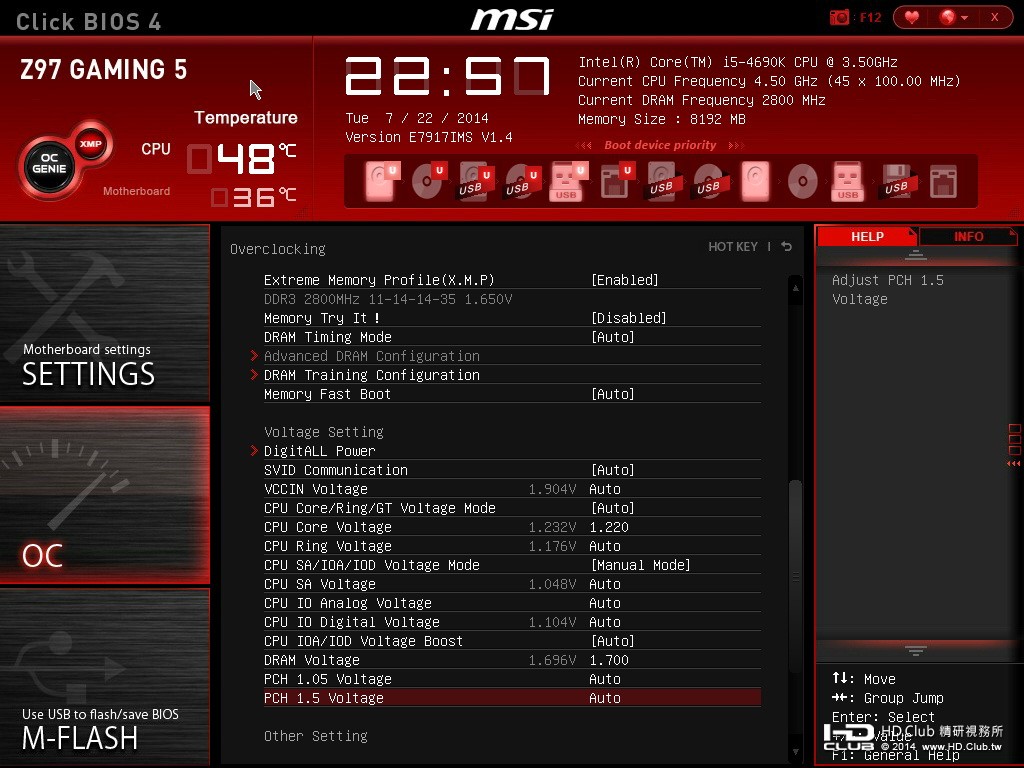

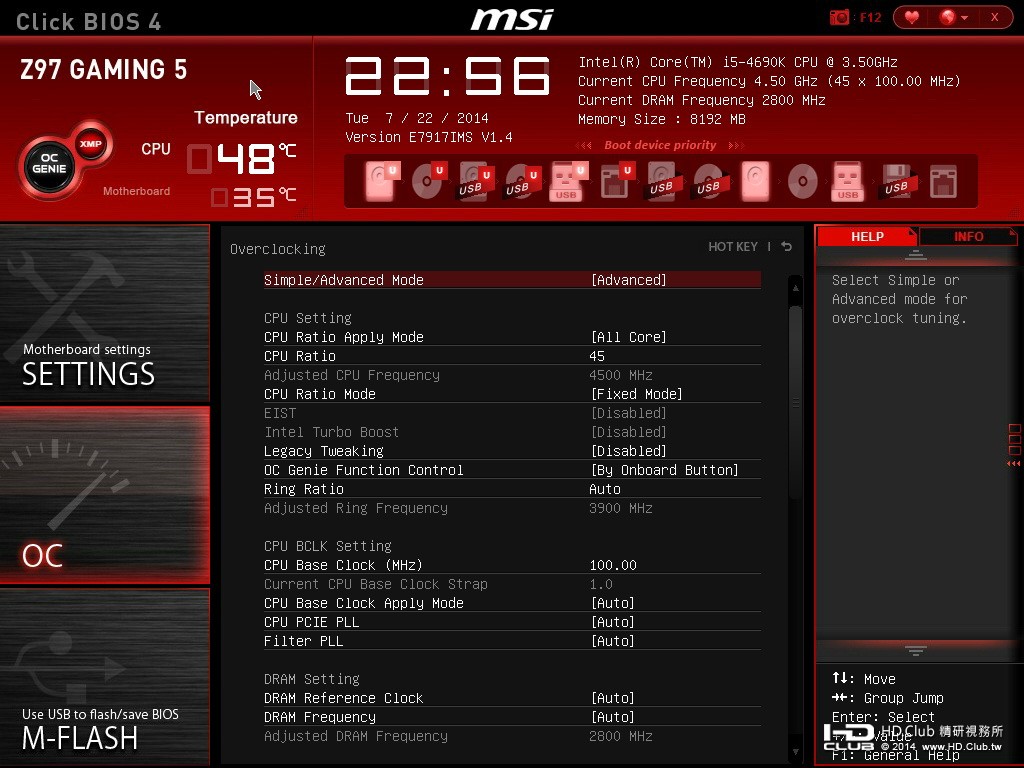

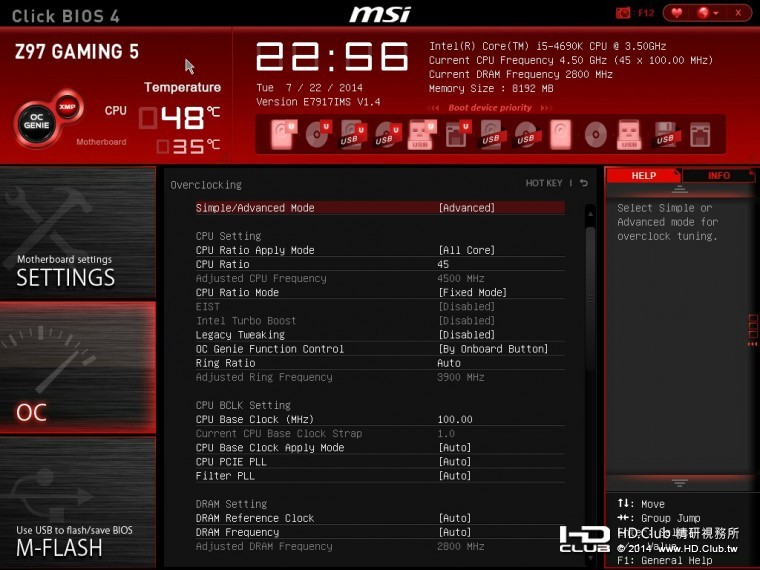

OC顧名思義就是超頻選單
預設為Simple模式，也可以更改為Advanced模式，其實裡面選項都走簡易路線
CPU採用Intel Core i5-4690K來做超頻測試也符合MSI Z97 Gaming 5中階定位
將CPU Ratio設定為45，把有關EIST節能或省電降時脈模式關掉以利高效能運作


DRAM使用CORSAIR Dominator Platinum DDR3 2800

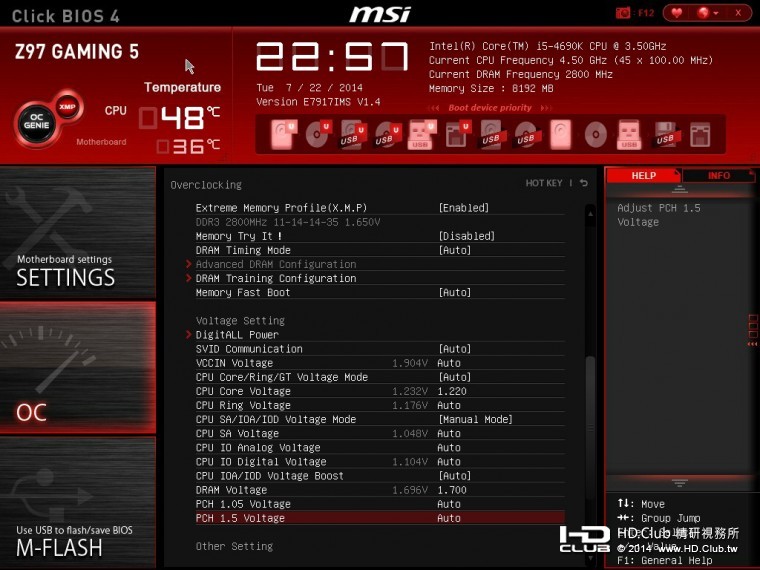

開啟Extreme MemoryProfile，也就是X.M.P自動超頻DDR3至2800時脈
CPU電壓依使用者自己K版體質來設定，也需要花一點時間去摸索
windwithme手上這款4690K，搭配中階塔型散熱器大約1.22V可到4.5GHz穩定
DDR3 2800的規格電壓是1.65V，反覆測試多次需要設定1.7V才能穩定是比較可惜的地方

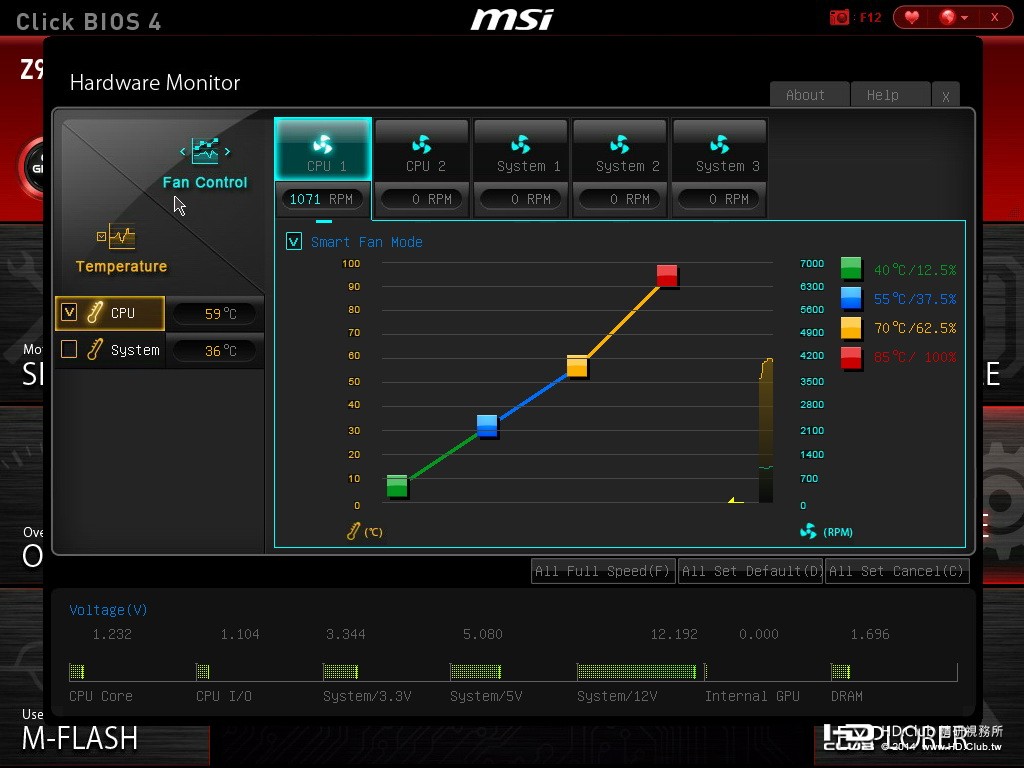

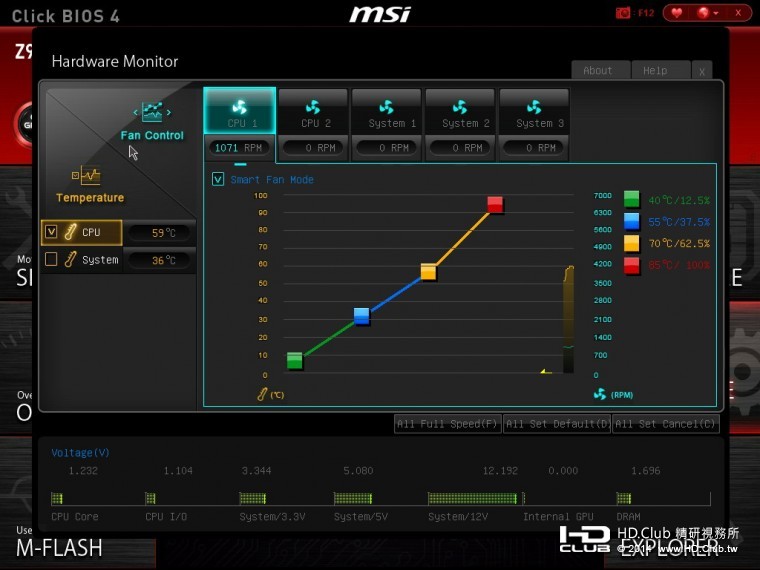

圖型化的硬體監控模式
比以往只有單純數字的頁面更加淺顯易懂

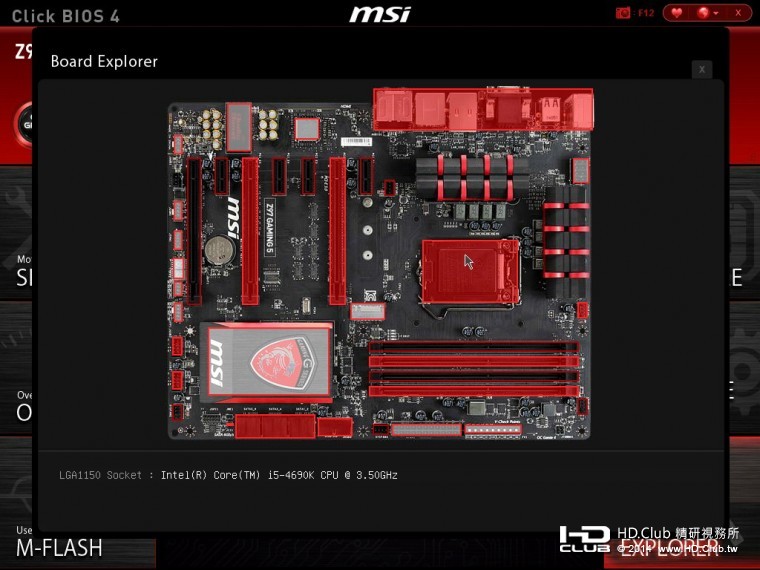

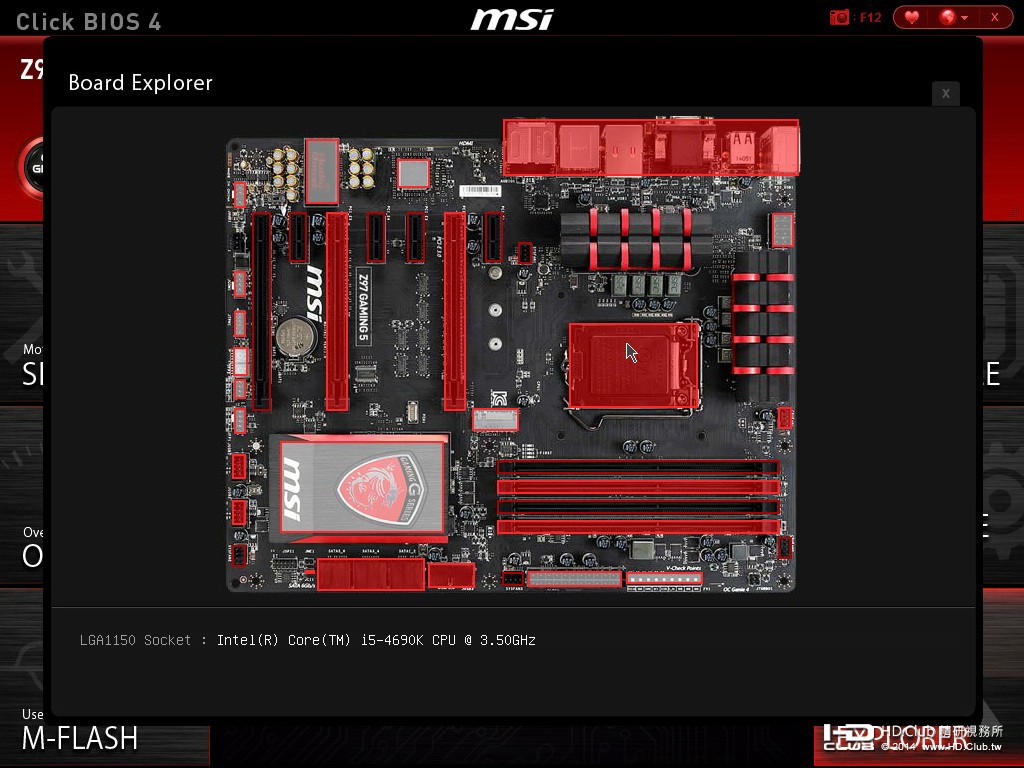

這個功能也相當有趣，滑鼠靠近有安裝硬體的區域，就會顯示相關的資訊
如果是在不拆Case側面的狀況，使用者能以較快速的方式得知目前硬體安裝狀態

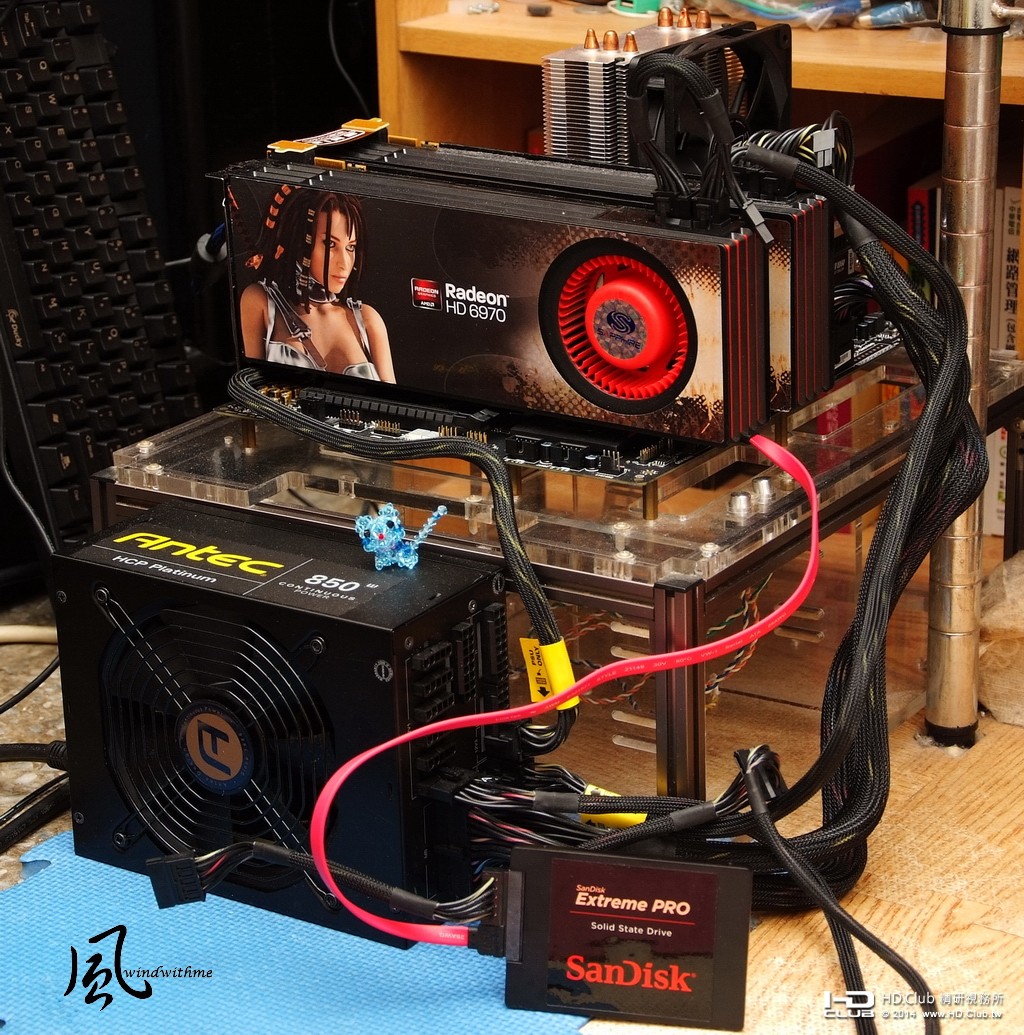

測試平台
CPU: Intel Core i5-4690K
MB: MSI Z97 Gaming 5
DRAM: CORSAIR Dominator Platinum CMD16GX3M4A2800C11
VGA: SAPPHIRE Raden HD 6970 CrossFire
SSD: SanDisk Extreme PRO 240GB
POWER: ANTEC High Current Pro 850W
Cooler: XIGMATEK HDT-S1283
OS: Windows 8.1 64bit


音效設計與用料也是電競領域的重點之一

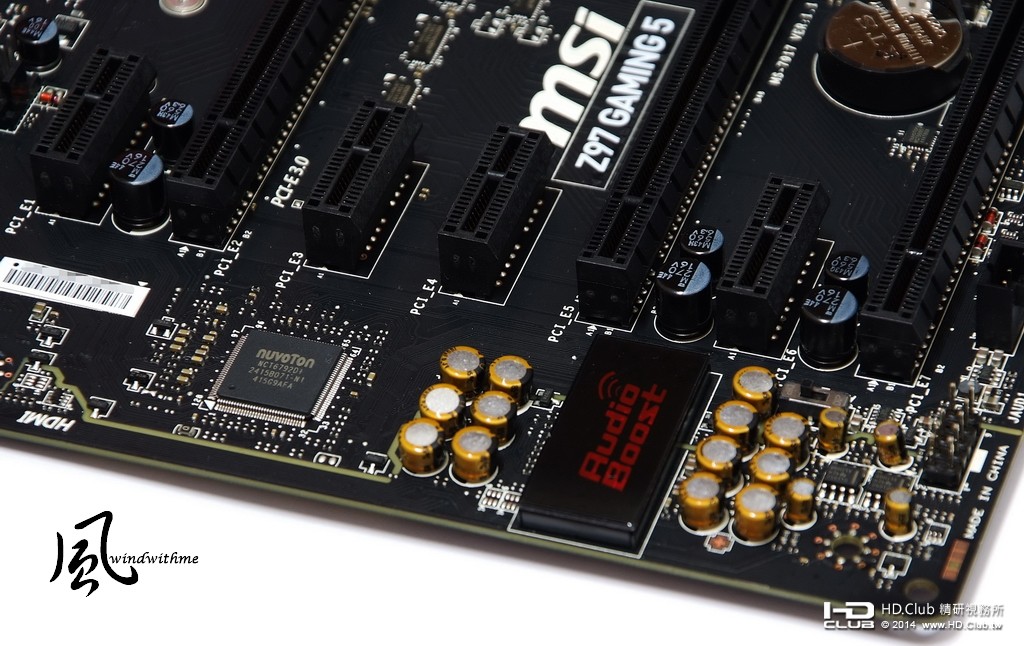

採用Realtek ALC1150音效晶片，上方黑色為電磁波屏蔽與紅色Audio Boost字樣
黃色電容為日本Nichcon濾波電容，內建600Ω雙耳機功率放大晶片
Direct Audio Power標榜功率輸出加大，穩定度也能有效地提升

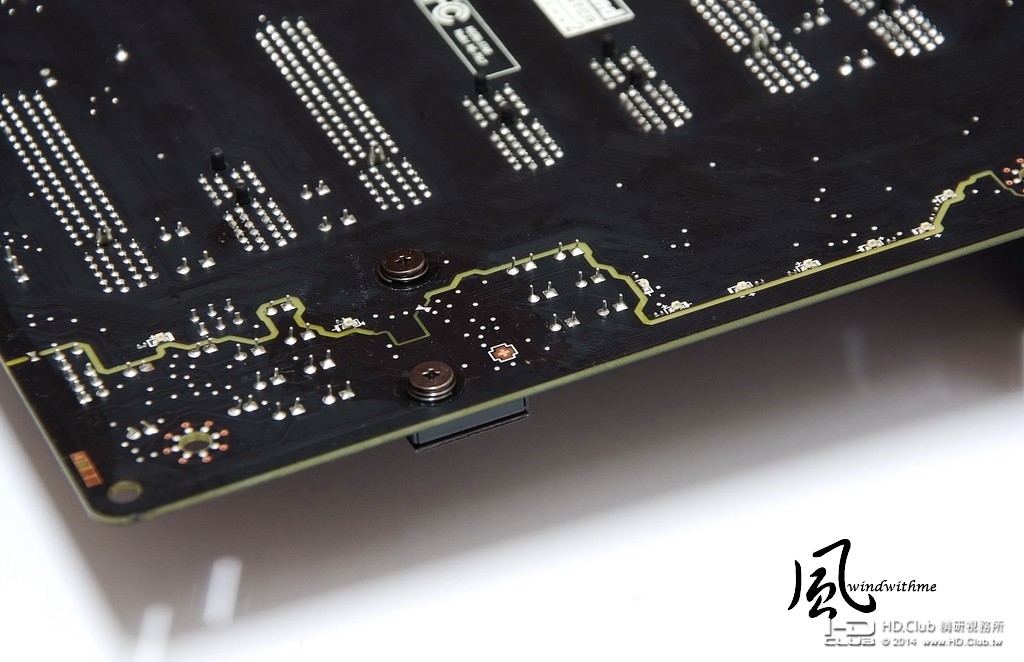

為了降低PCB產生的電磁信號干擾，在正反面都有將音效區域以紅色LED線路隔開
許多品牌在Gaming MB也有類似的設計，使用中發出紅色燈號也可添加質感

windwithme

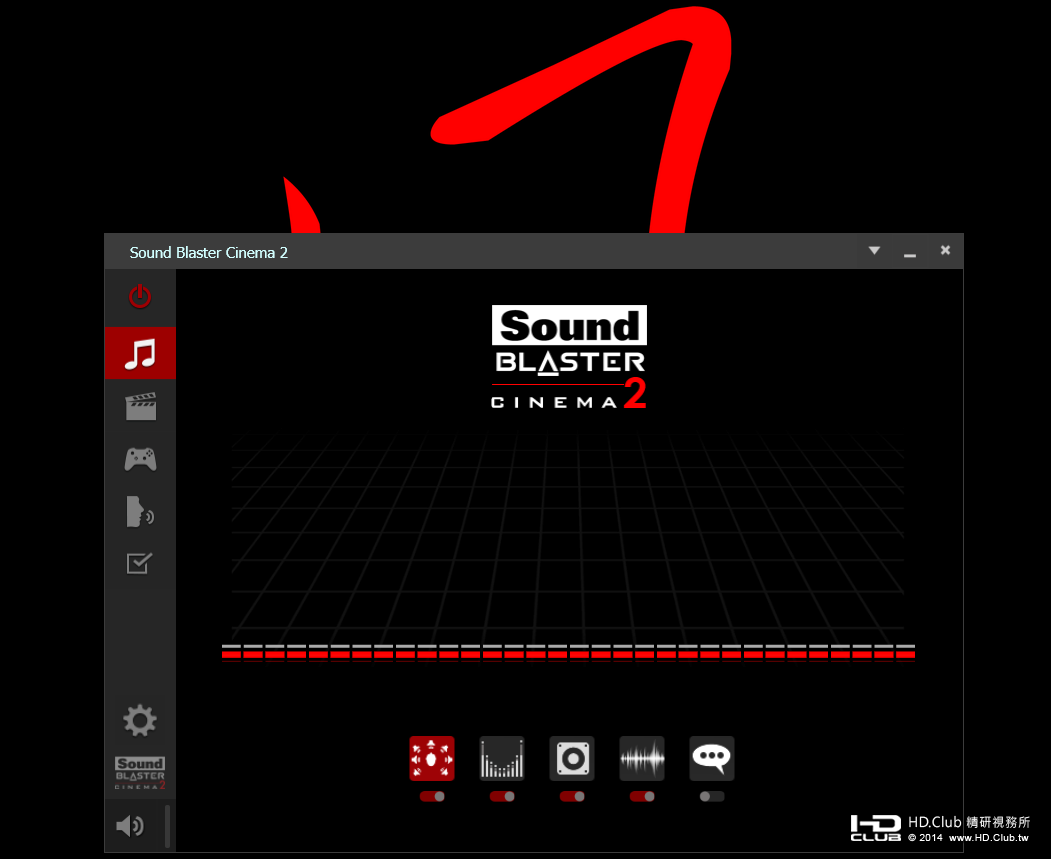

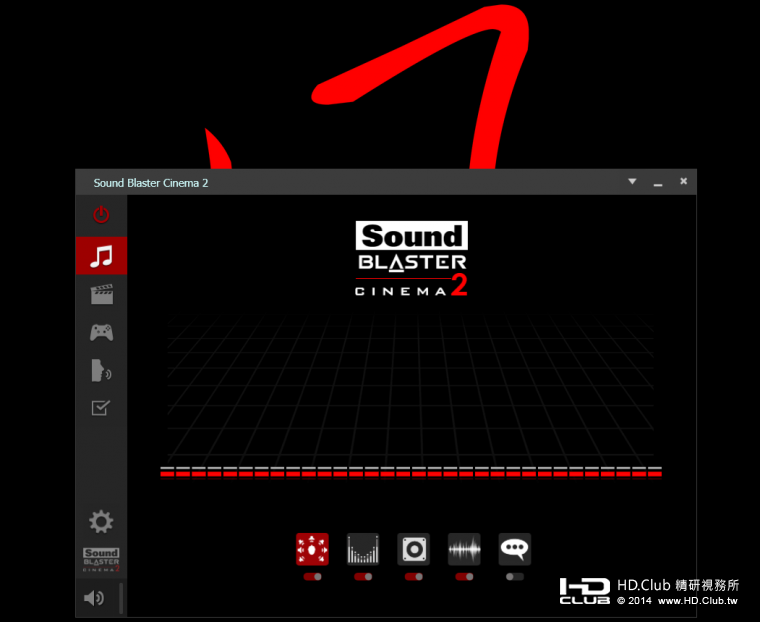

音效軟體支援Sound Blaster Cinema2
左方有五種音場環境設定，每一種音場環境的下方也有五種不同的功能可開啟


實際聆聽配備為USHER S-520入門音響搭配土炮擴大機
低頻 - 重低音表現還不錯，鼓聲沉下去但有點糊在一起，若能更清晰會更好
中頻 - 歌曲或是看影片時在人聲表現清晰，厚實感呈現也在水準之上
高頻 - 影片與音樂細節有出色的延展性，並且沒有太尖銳的狀況發生
Audio Boost2的技術與用料，音質會比普通內建Realtek音效晶片的MB還要好上一些
許多人會覺得Realtek音效表現中等，但音質表現在後天用料與設計也佔很重要的一環
以上是沒有開啟Sound Blaster Cinema2的聆聽感想，以原生音質來比較會較為準確
如果開啟此軟體後對音場有明顯幫助，在音量與音場表現能有明顯提升
能在電競時帶來不錯的音場環境，不過音質特性如能將低音清晰度再做加強會更加完善

應用軟體也是各家MB品牌致力的重點項目，MSI在這方面也提供許多不同功能的軟體

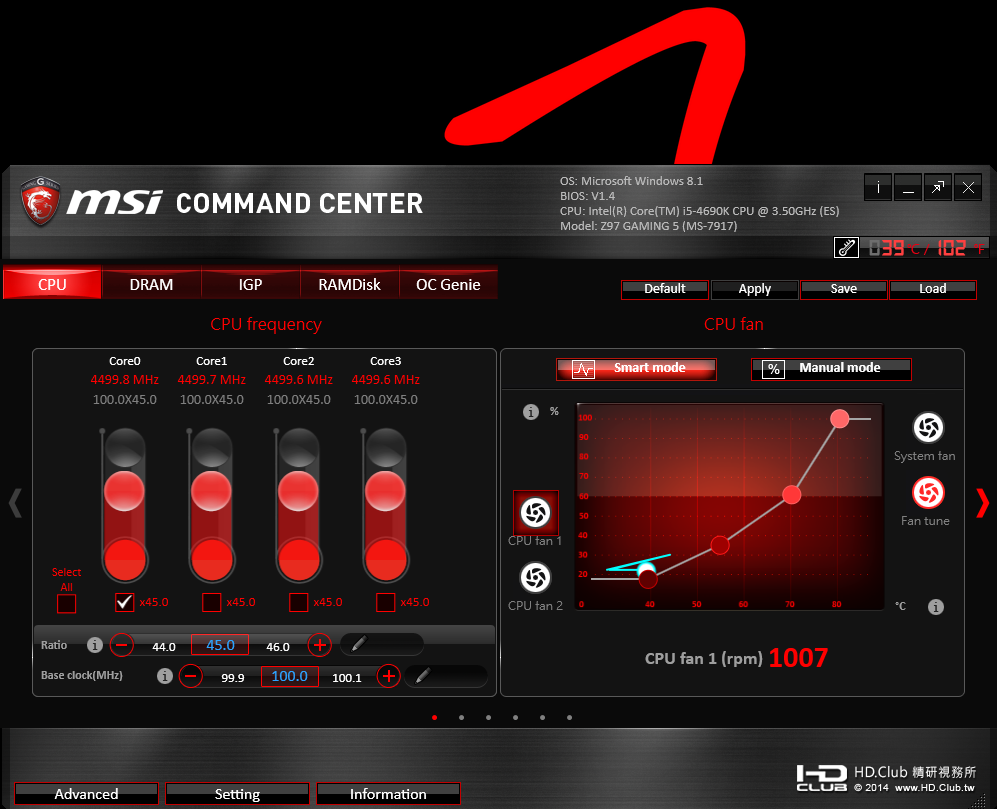

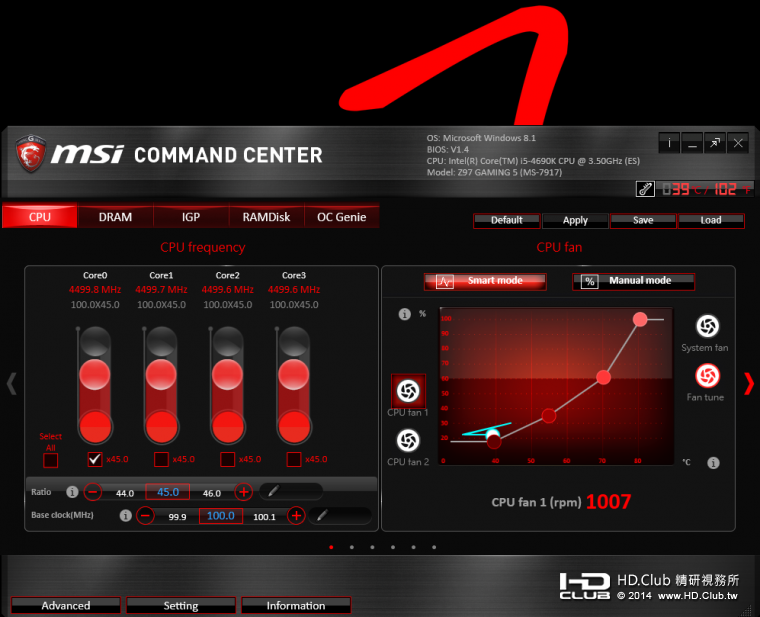

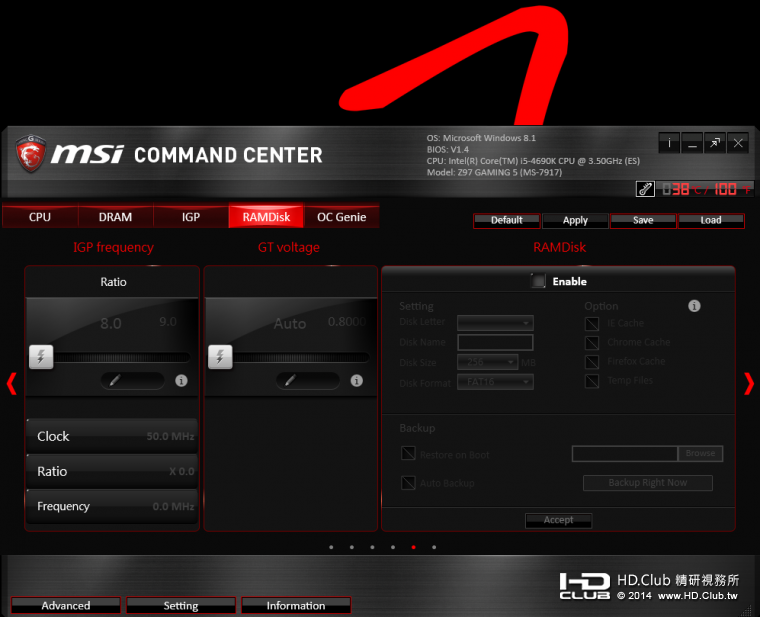

COMMAND CENTER
顯示主要硬體狀況，可以在作業系統內調效為主要功能

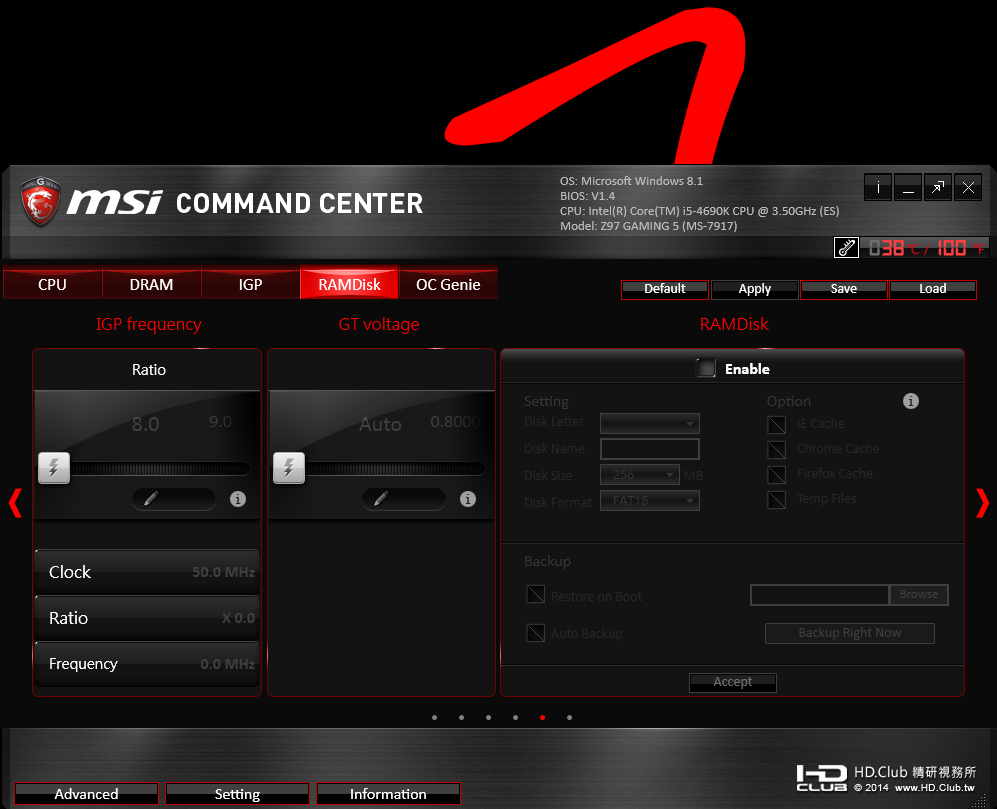

也搭載RAMDisk功能方便使用者運用

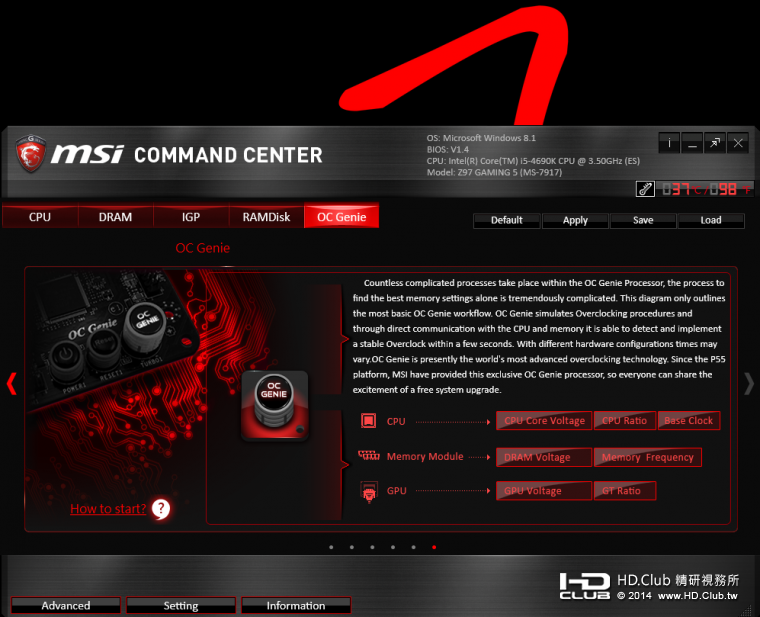

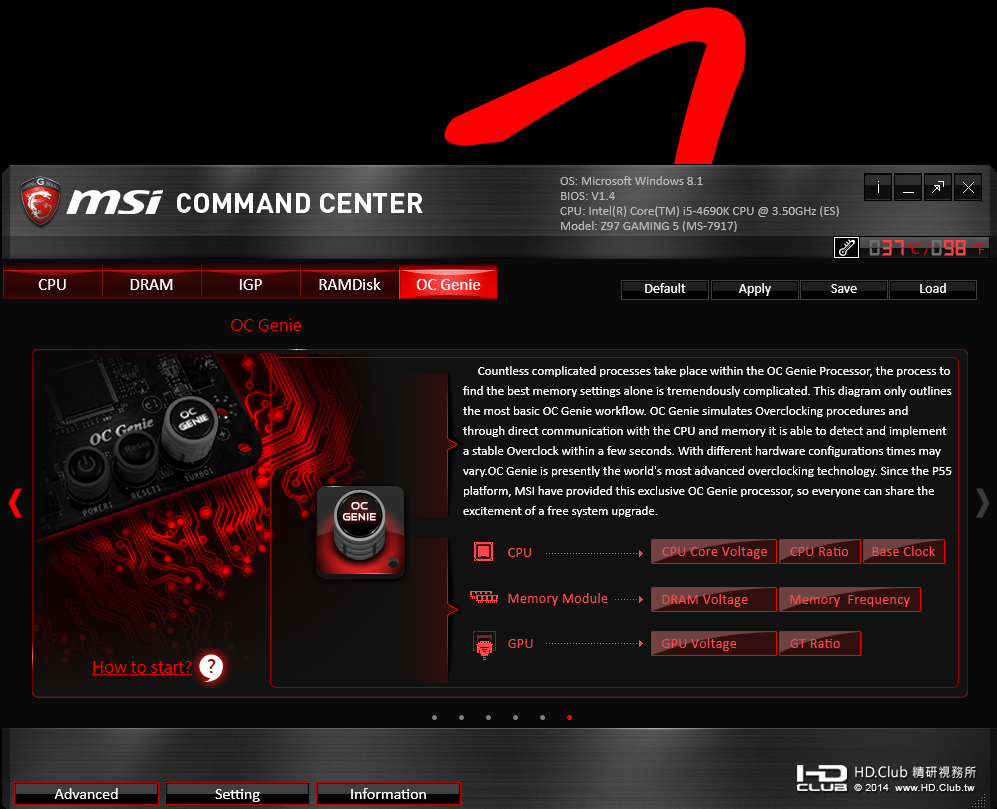

已經在MSI產品上搭載好幾年OC Genie自動超頻功能
為沒時間或是不太清楚超頻的使用者做硬體調效，找出適度地超頻設定
當然這只是個入門或中階範圍的超頻功能，如要超頻到最高與最佳穩定狀況
個人還是會建議使用者多花些時間去做手動調效

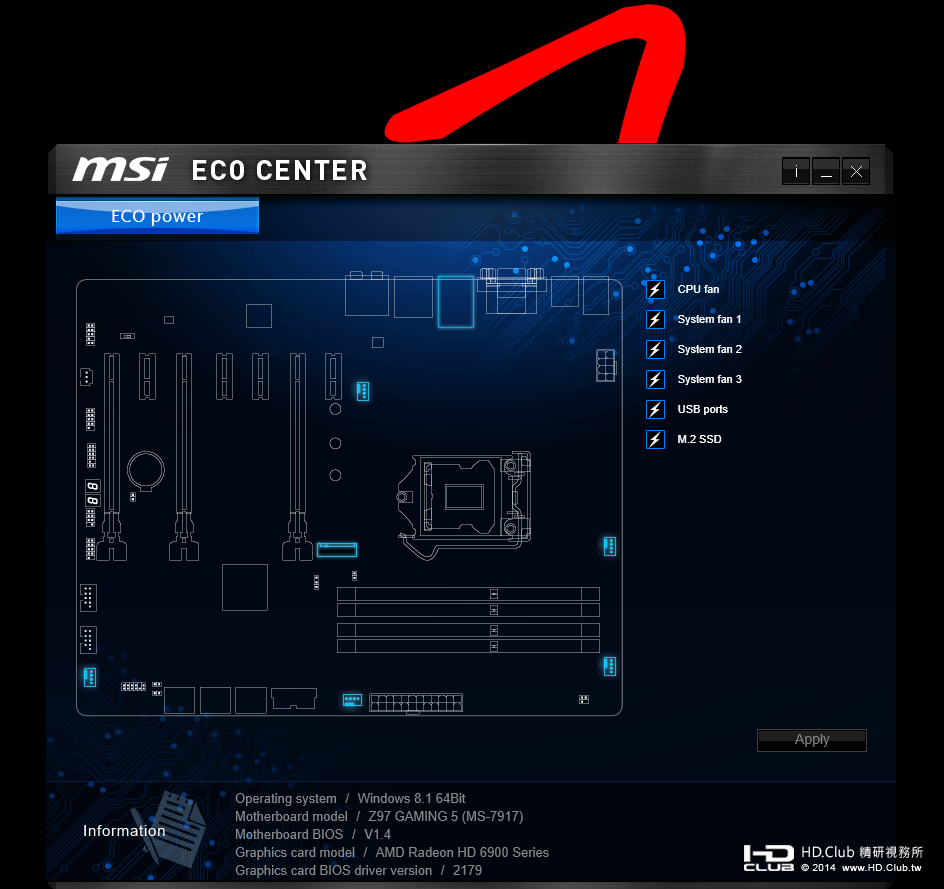

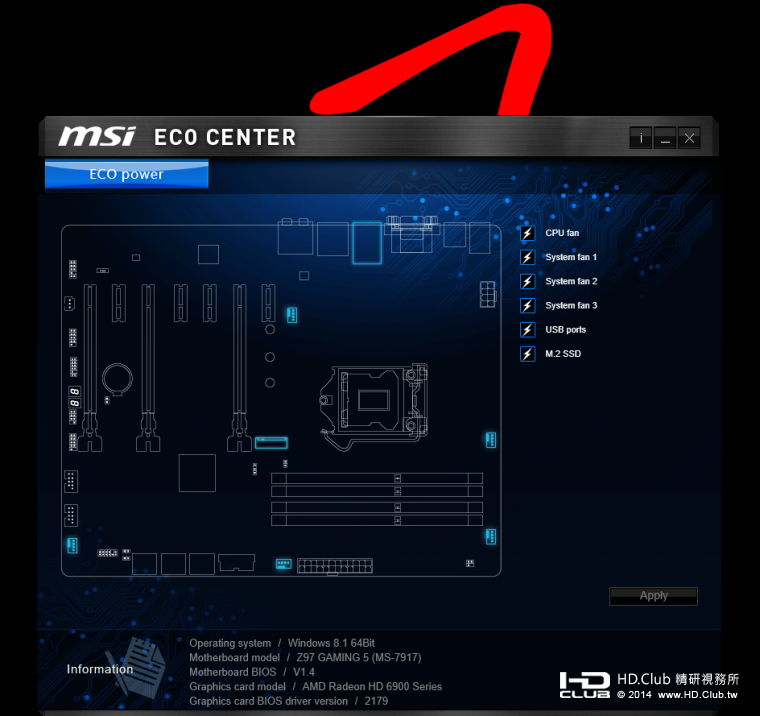

ECO Center
看起來是個不錯的功能，能降低為使用晶片的耗電量
還有其他功能的軟體，像是XSplit Gamecaster，個人在MSI GS70筆電文章中分享過


BIOS進行調效提升效能再做測試，以下為設定值
Intel Core i5-4690K超頻效能
CPU 100 X 45 => 4498.95MHz 1.220V
DDR3 2800.4 CL11 14-14-35 2T 1.700V

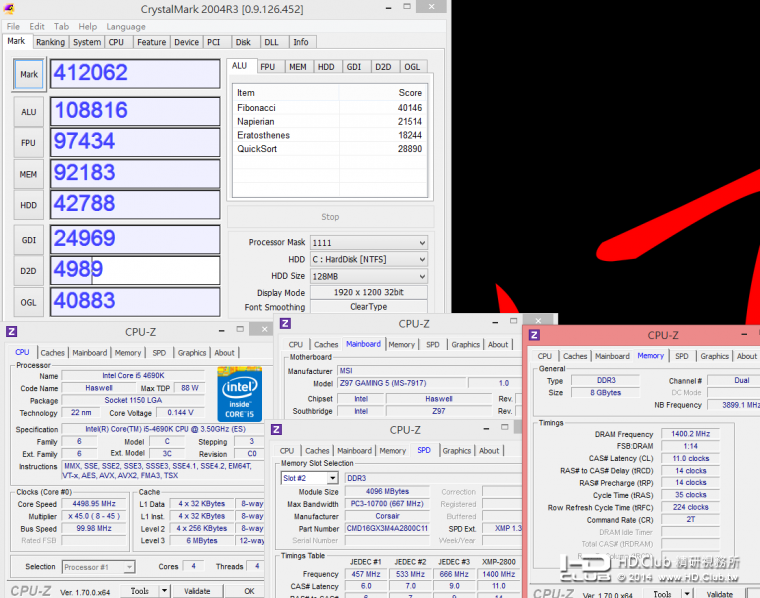

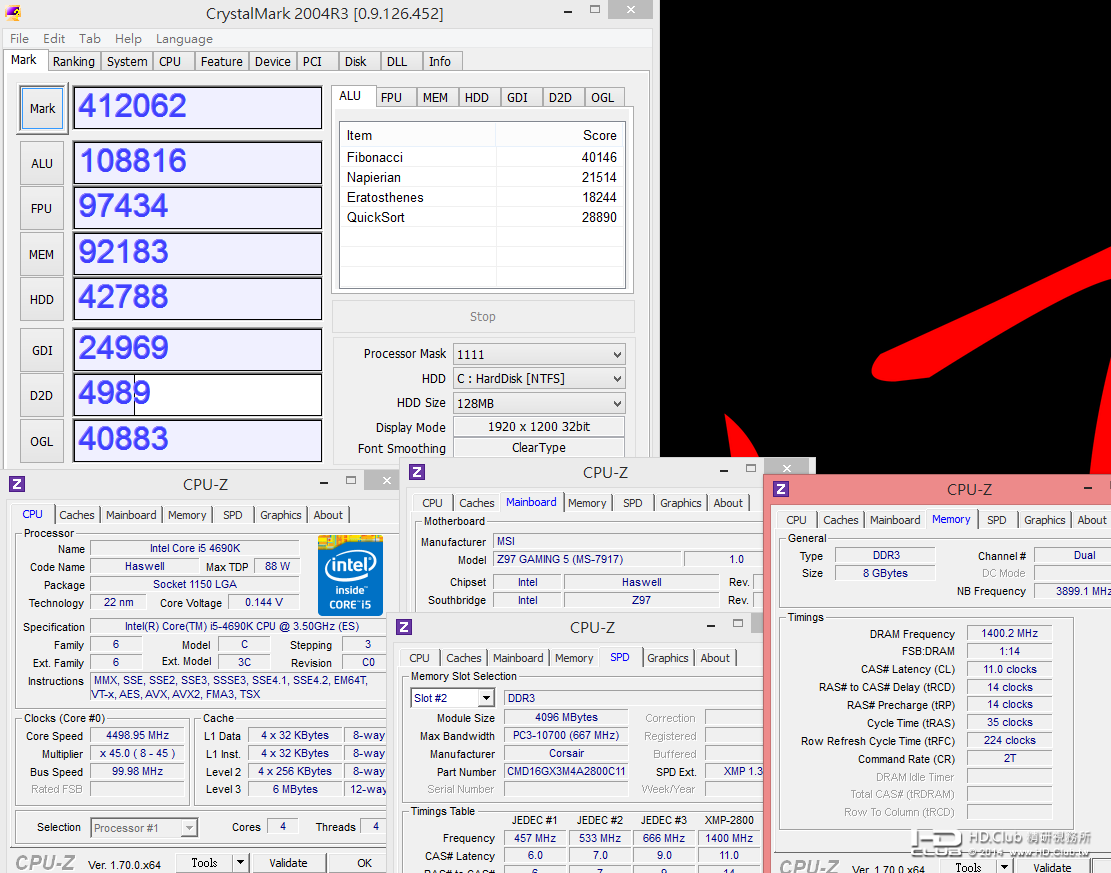

CrystalMark 2004R3 => 412062

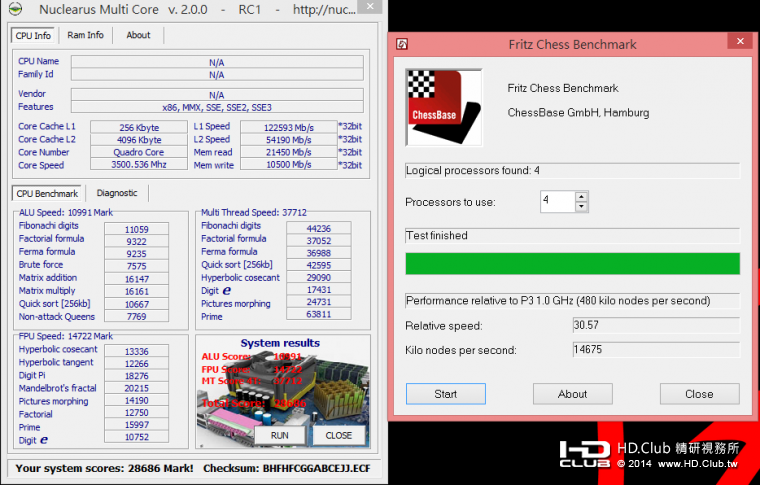

Nuclearus Multi Core => 28686
Fritz Chess Benchmark => 30.57/14675

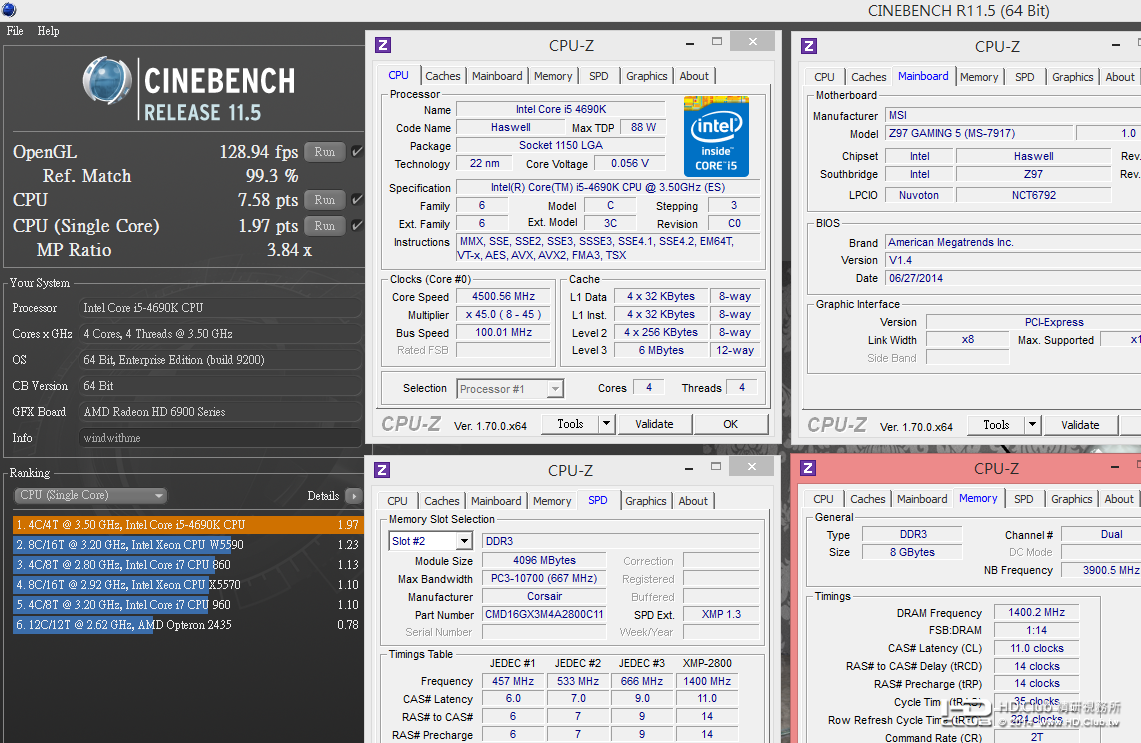

CINEBENCH R11.5
CPU => 7.58 pts
CPU(Single Core) => 1.97 pts

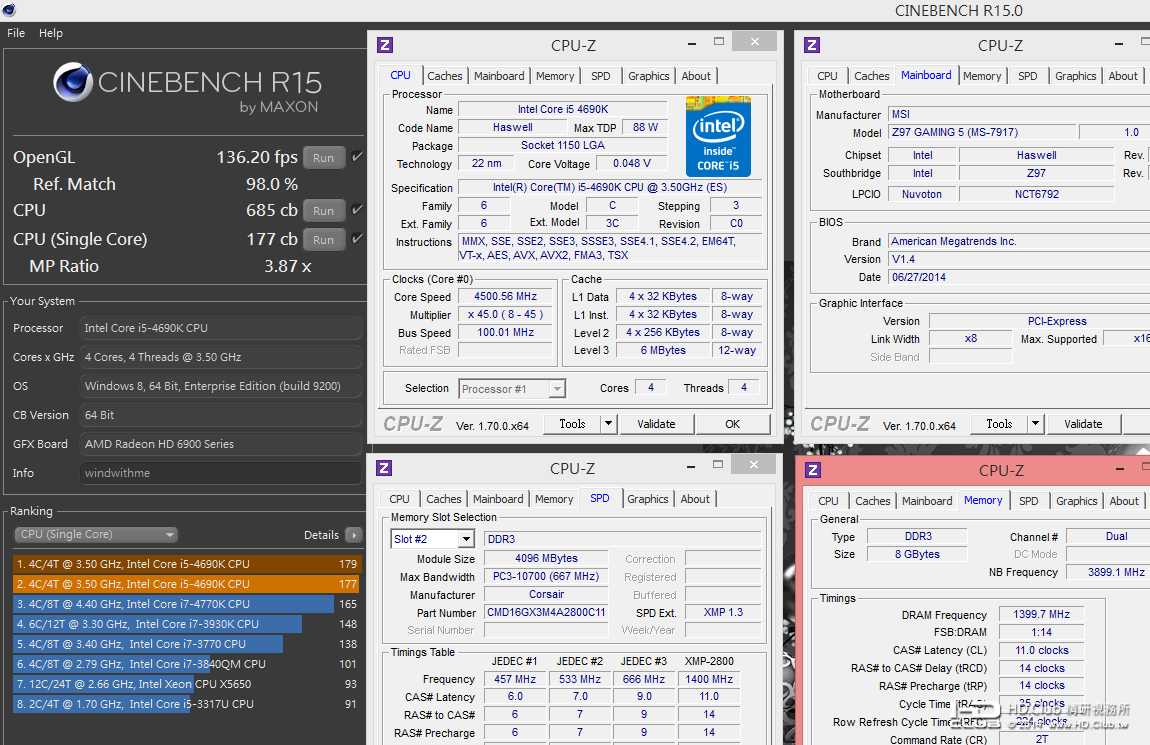

CINEBENCH R15
CPU => 685 cb
CPU(Single Core) => 177 cb

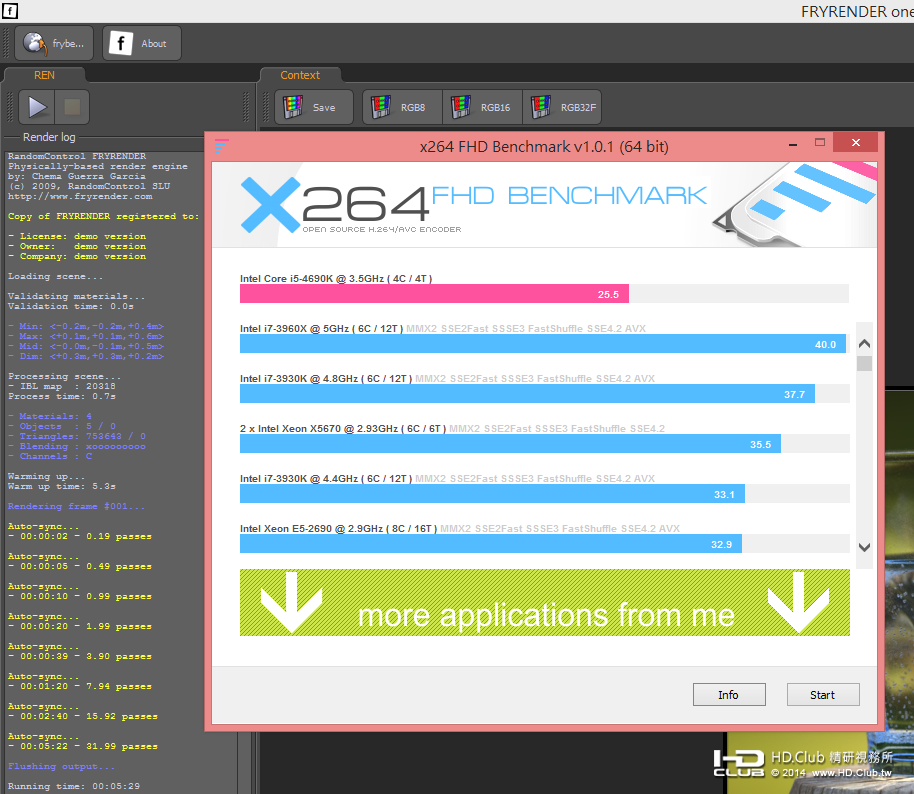

FRYRENDER
Running Time => 5m 29s
x264 FHD Benchmark => 25.5

windwithme

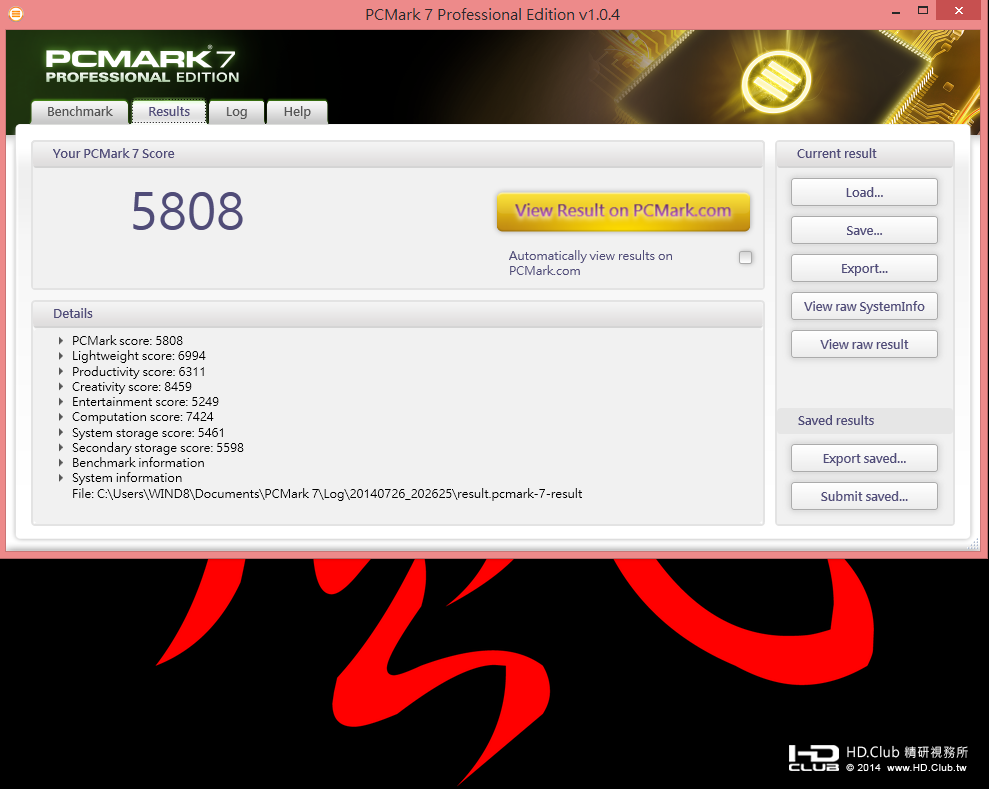

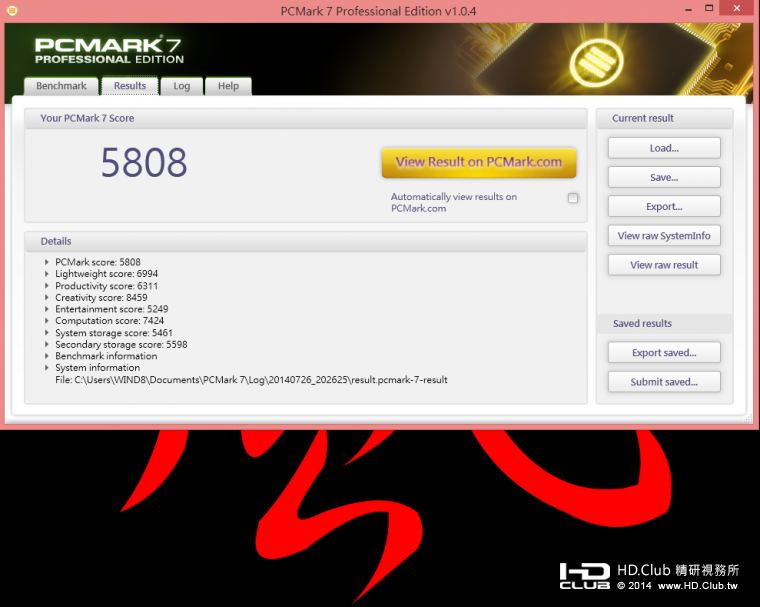

PCMARK7 - 5808


以上是採用Intel Core i5-4690K超頻表現，也穩定通過這幾款常見的測試軟體
雖然此款是Gaming定位，並沒有Overclocking定位有外在的超頻設計與用料
不過消費者還有機率會選擇到Intel K系列CPU或是高階DDR3來搭配
所以BIOS超頻能力也相當重要，MSI Z97 Gaming 5超頻能力在水準之上

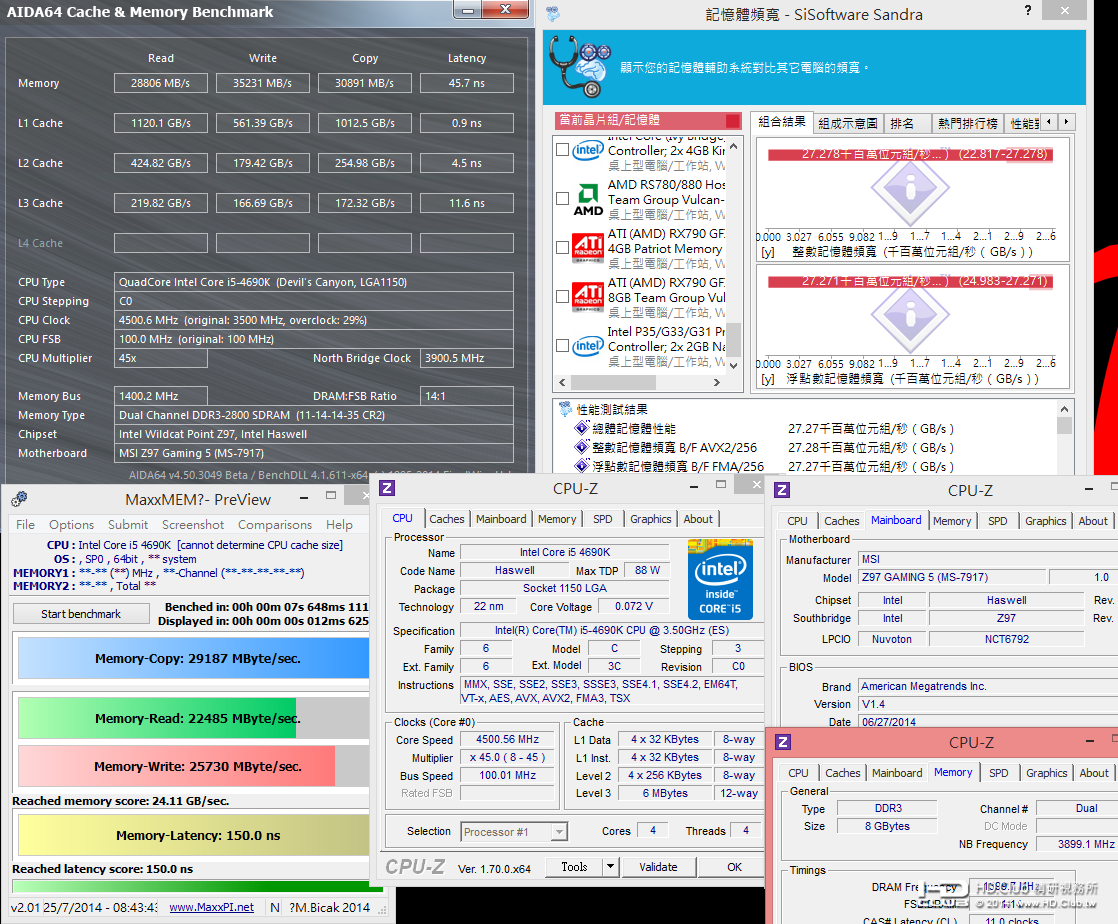

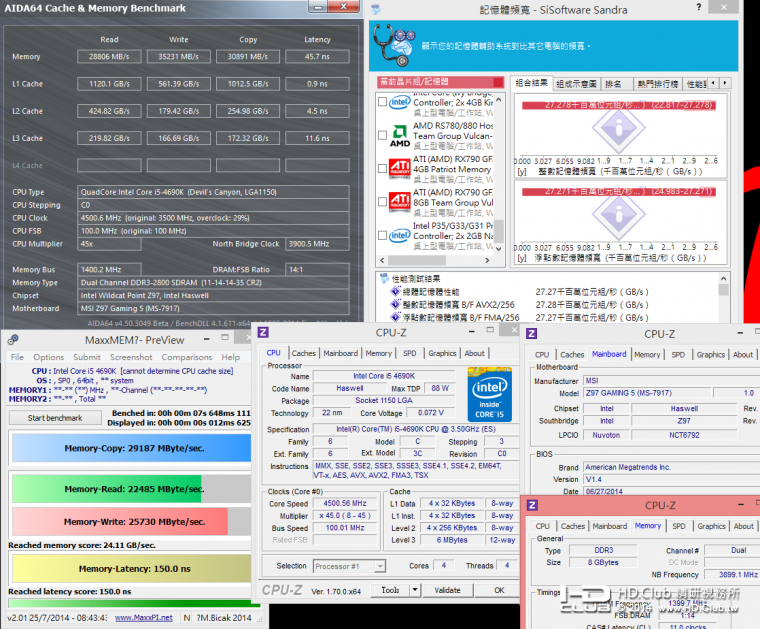

ADIA64 Memory Read - 28806 MB/s
Sandra Memory Bandwidth - 27278 MB/s
MaXXMEM Memory-Copy - 29187 MB/s


開啟X.M.P功能，讓DDR3運作官方規格2800做頻寬測試
ADIA64與Sandra這兩個軟體的頻寬比其他款Z97還要低上一些
MaXXMEM效能約低3%左右，這部分沒有相差太多，還在合理的誤差範圍內
也查過網路MSI Z97測試文章或是有網友分享Z87 G43 Gaming超頻DDR3 2800
頻寬數據與個人測試圖差不多，希望MSI後續可以推出新BIOS來恢復高頻寬效能

3D效能測試採用SAPPHIRE Raden HD 6970 CrossFire

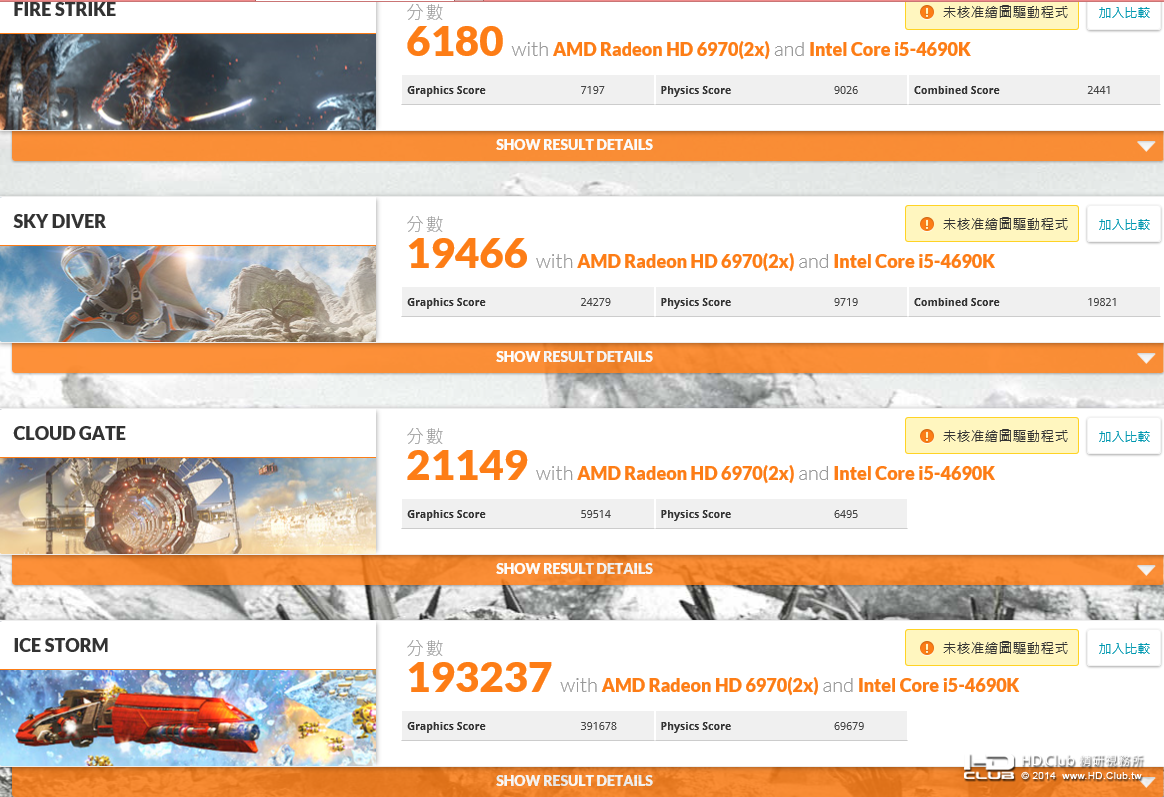

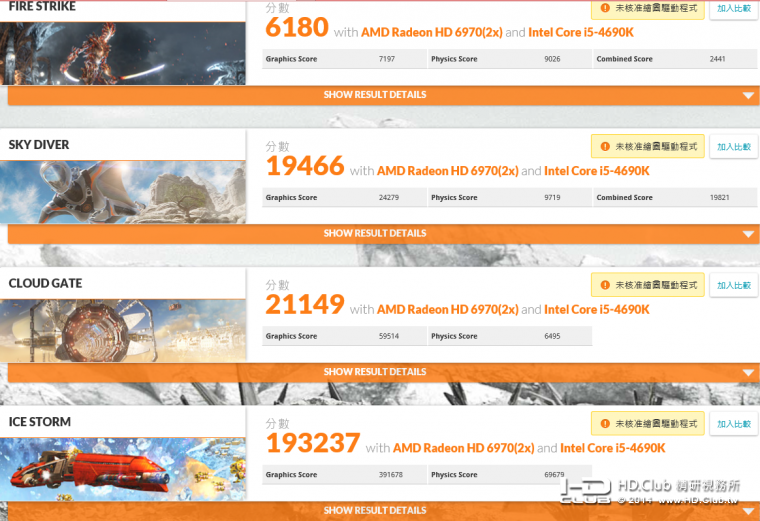

3DMARK => 6180 / 19446 / 21149 / 192327

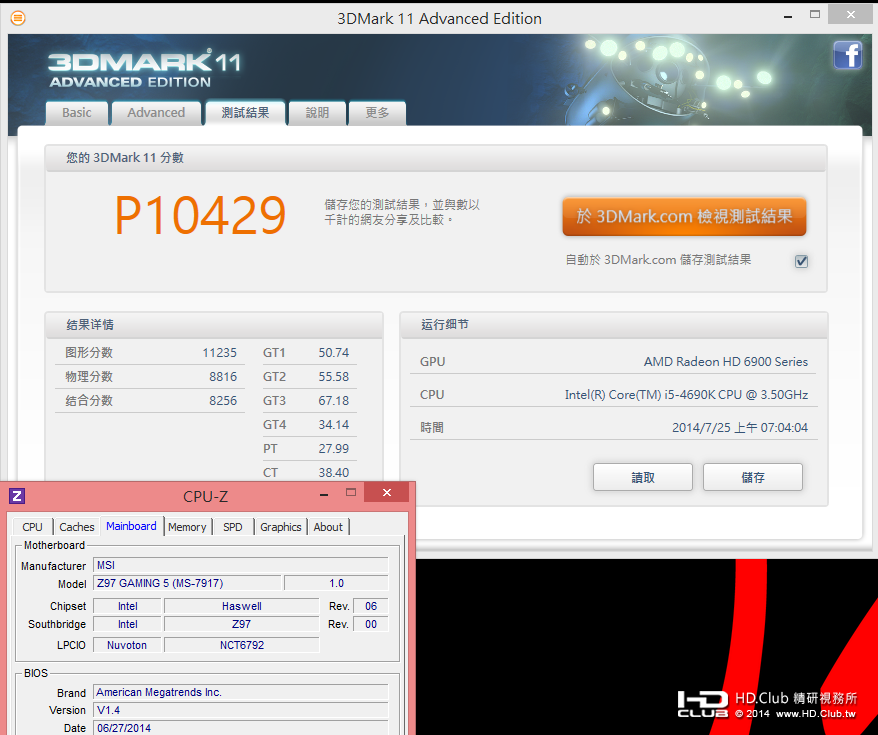

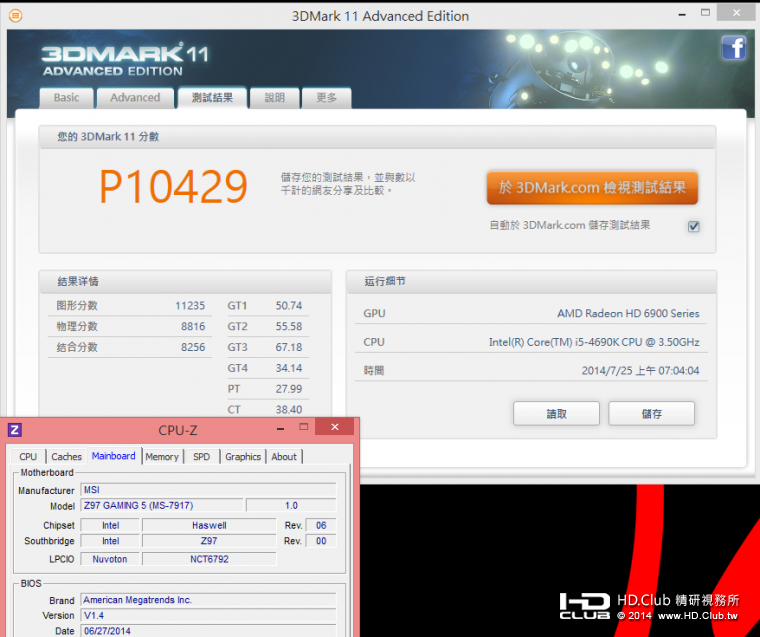

3DMark11 => P10429

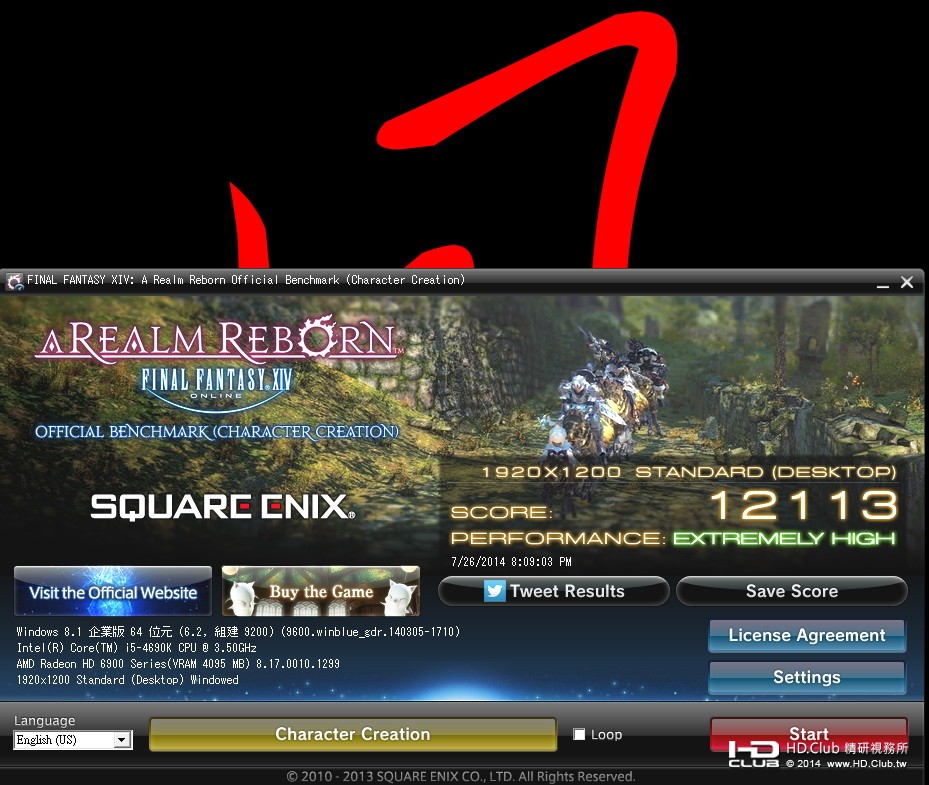

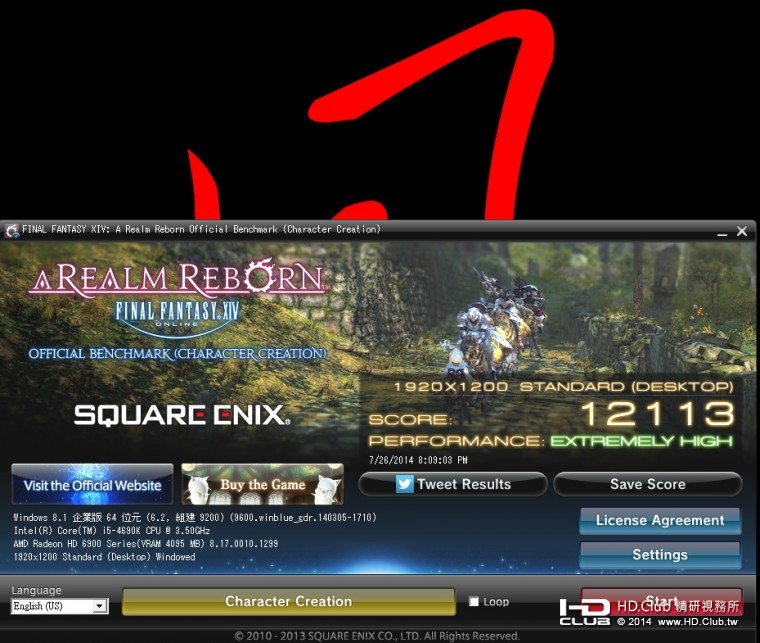

FINAL FANTASY XIV: A Realm Reborn(Character Creation)
1920 X 1200 Standard (Desktop) => 12113

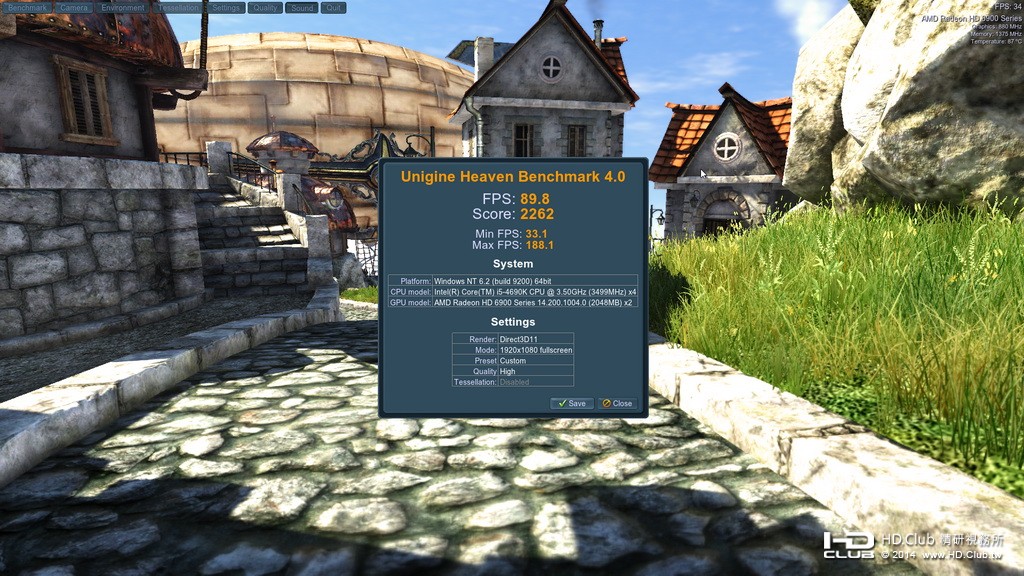

Heaven Benchmark 4.0


windwithme對於Gaming MB的主要印象
簡單說電競有三寶 - 音效、網路、多顯卡，為現在各品牌Gaming MB的主打特點
所以對於電兢MB來說，3D效能表現最重要的莫過於多顯卡的支援度
當然搭配哪一款VGA或是運行哪一種多顯卡模式，跑出來效能分數差異並不大

MSI Z97 Gaming 5
優點
1.主打龍型圖案Logo設計，外盒包裝與Z97晶片散熱片質感相當好
2.搭載自家第四代軍規用料，鉭質電容、超導磁電感與固態電容將耐用度再提升
3.Click BIOS 4介面在功能與視覺感都很出色，開機與設定時反應迅速
4.OC與Gaming系列提供長達五年保固，7/1開始加碼保固人為損壞
5.網路晶片使用最新的Killer E2205，也是目前電競產品的主流規格
6.Audio Boost 2技術與用料讓音質表現不錯，USB音效裝置也有專用的供電設計
7.支援Creative Sound Blaster Cinema2軟體能讓音場表現更好

缺點
1.搭載高時脈DDR3需要較高一級的電壓
2.DRAM頻寬偏低一些，建議透過BIOS更新來加強
3.供電模組如果能使用串聯式8項設計會更好



效能比 ★★★★★★★★☆☆ 82/100
用料比 ★★★★★★★★☆☆ 86/100
規格比 ★★★★★★★★☆☆ 82/100
外觀比 ★★★★★★★★☆☆ 86/100
性價比 ★★★★★★★★★☆ 86/100

MSI在Z97 Gaming系列共推出四款，奇數代號Gaming 3、5、7、9
主要差別在價位的不同，當然在規格與用料也有所差異，數字越大代表越高階
Z97 Gaming 5屬於比入門再高一個等級，規格上會比Z97 Gaming 3要好一些
若預算沒那麼高的消費者，也不會用到SLI功能，那Z97 Gaming 3是一款C/P較高的選擇
如果有SLI需求的話，那麼MSI Gaming系列的Z97 Gaming 5將會是最入門的一款

Z97 Gaming 5在消費市場並不容易找到其他品牌同價位的Gaming MB
而且其他MB品牌價位高一階的Z97也有Z97 Gaming 7在市場上競爭
看起來Z97 Gaming 5是提供給預算高於Gaming 3又低於Gaming 5的消費者做選擇
此款MB優勢在於MSI五年原廠保固、Audio Boost2音效技術、易上手的UEFI BIOS
應用軟體功能多且介面也美觀，加上出色超頻能力，若能把DRAM頻寬提高就有很好的完整性
以上是windwithme對於MSI Z97 Gaming 5實測分享，提供給有需要的消費者做為參考

本文也發表在小弟的部落格WIND3C，歡迎3C同好參觀指教

issey5868

謝謝分享！

風兄，請問一下微星目前的gaming系列主機板上的全黑色固態電容是和技嘉的全黑色固態電容一樣採用Nippon Chemi-Con的10k固態電容嘛？

windwithme

issey5868 發表於 2014-8-28 23:19
謝謝分享！

風兄，請問一下微星目前的gaming系列主機板上的全黑色固態電容是和技嘉的全黑色固態電容一樣採 ...

產品頁面沒有標示出來就應該不是...現在中低階Z97有些都採用台製固態電容

issey5868

windwithme 發表於 2014-9-1 12:33
產品頁面沒有標示出來就應該不是...現在中低階Z97有些都採用台製固態電容  ...

謝謝風兄解答。

微星目前用的黑色固態電容真的不清楚是哪個廠商出的，有夠難找資料＠＠，雖說主機板固態電容是不需要太在意，反正主機板會壞就是會壞，可能新品買回來就壞，但我總是希望電容能用日系的。 也不是說台灣鈺邦生產的固態電容不好，但就是一個感覺而已...

好幾年前～微星有出一張主機板，我忘記型號了，那張看起來真的很威＆穩定，整張主機板幾乎全部都是用三洋鉭質電容，整個就是豪華＆優！ 後來我在也沒看見微星出過那麼威的主機板了。

而且微星的dr.mos也越來越少看到，這麼優的dr.mos也只有高階的幾張主機板有。 以以前微星的灑料風格，這張gaming 5的價位，是會配dr.mos的，但現在沒了＠＠

windwithme

issey5868 發表於 2014-9-8 00:14
謝謝風兄解答。

微星目前用的黑色固態電容真的不清楚是哪個廠商出的，有夠難找資料＠＠，雖說主機板固態 ...

以前MB品牌大多是以日系固態電容與幾相供電為主打
這兩年開始把成本花費弄到網路與音效方面, 比較偏向應用方面
固態電容很多都改成台廠的版本, 是優是劣就端看每個使用者的需求, 至少個人看起來是這樣...
