OPPO 93/103/103D电源改磨DIY自助版

morehd

本文章最後由 morehd 於 2014-8-31 01:27 編輯

一、OPPO 93/103/103D的内部结构

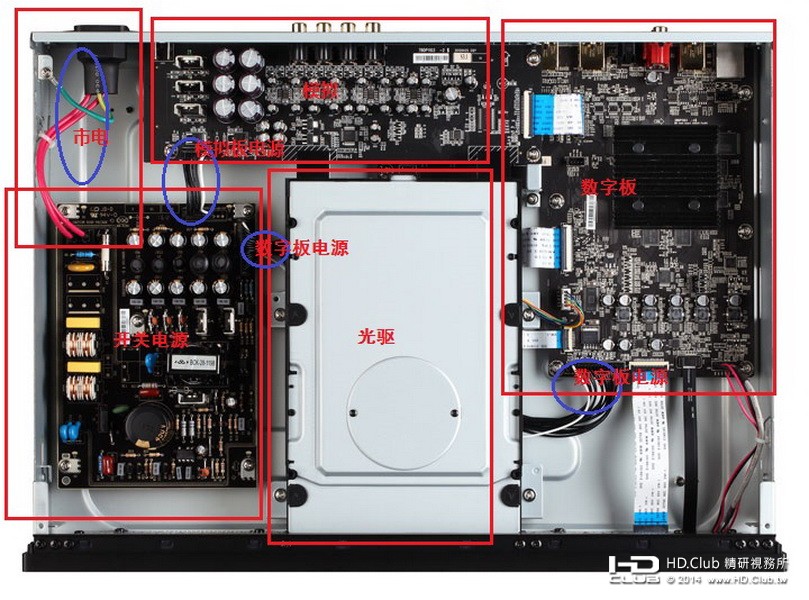

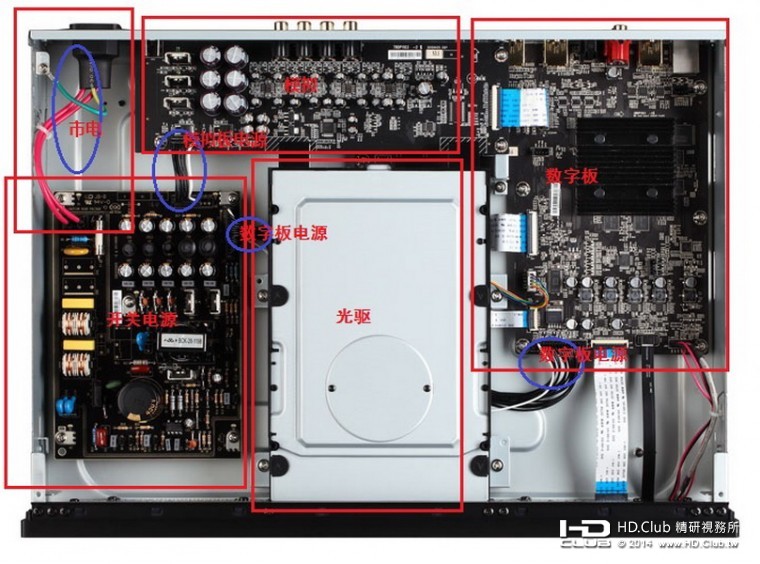

OPPO 93/103/103D的内部结构基本类似，下面是OPPO BDP-103的内部结构，由市电经过开关电源板，通过数字板电源连线与模拟板模拟连线供数字板与模拟板工作，光驱的电源由数字板连接。



二、为啥原厂的蓝光机还要要改磨
通过改用更好的连接器、电源连线、电容、屏蔽，从而获得更好的视频与音频，对于OPPO BDP-103蓝光播放机来说，可以通过更换220V市电插座、市电电源线、开关电源电容、模拟版电容、模拟板电源连线、数字板电源连线、开关电源板屏蔽等初级手段来改善视频与音频；也有通过将开关电源改为线性电源供电，模拟板采用全新设计的电路板，彻底改善播放机的性能；国外很多厂家直接将OPPO蓝光机改头换面后，变成自己的品牌高价出售。

三、什么是OPPO 93/103/103D电源改磨DIY自助版

OPPO 93/103/103D电源改磨DIY自助版是OPPO深圳代理出的一个简单套件:包括220V电源插座、磨改好的开关电源以及优惠价购买的4K HDMI线，玩家在家里可以自行用一把螺丝刀就可以完成安装。（原有的开关电源板必须回收）

电源磨改起了一个专用的名字，SE版，可以与正常的版本进行区分



磨改好的开关电源

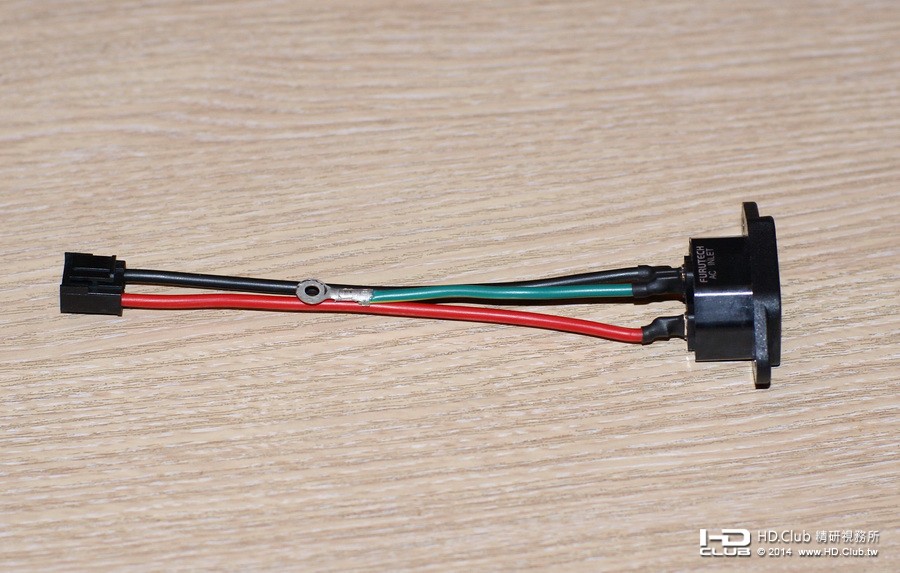

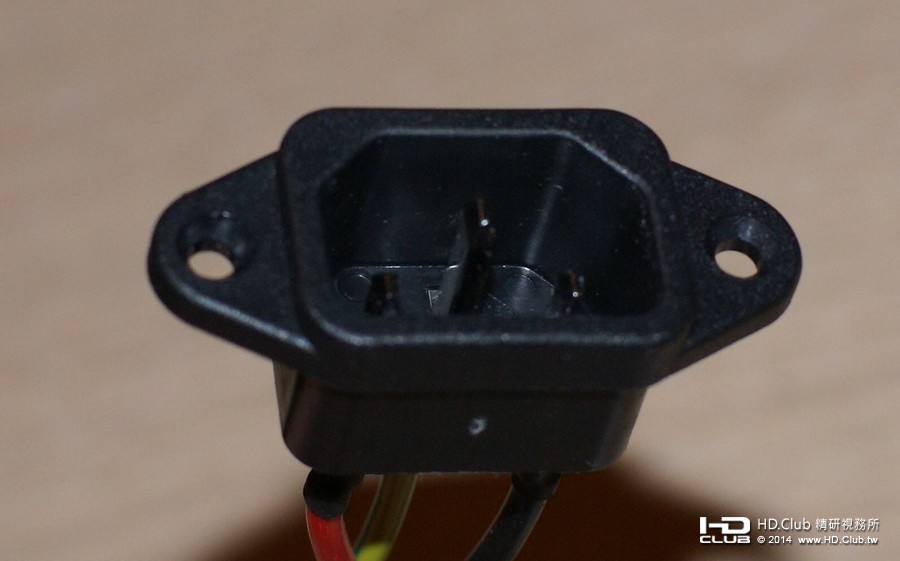

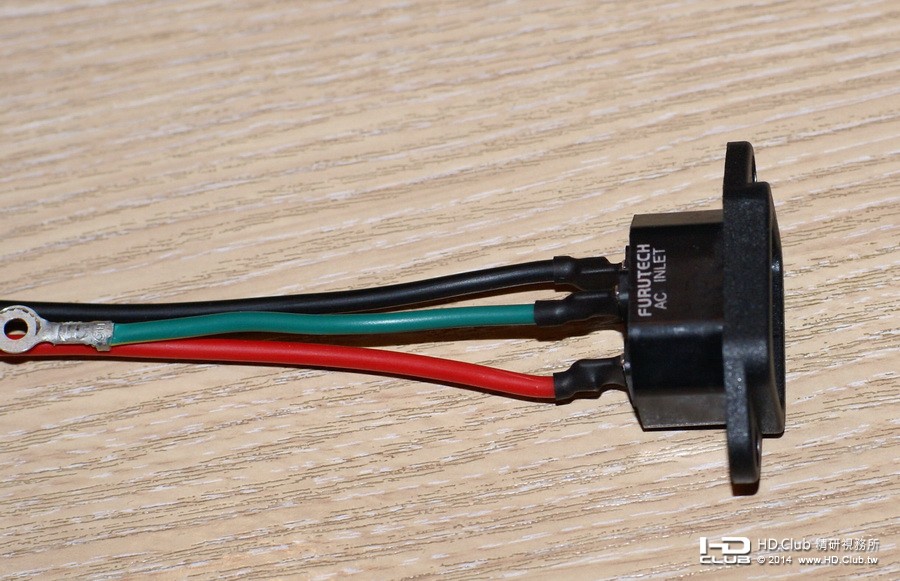

专业的220V电源接口，后面的电源线也是定制的

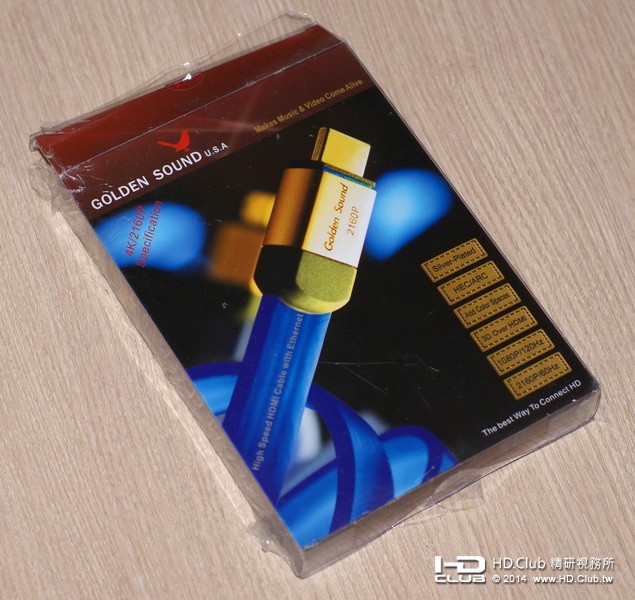

可以优惠价购买的4K HDMI，该线曾经作为OPPO原厂赠品线



四、改磨套件大图

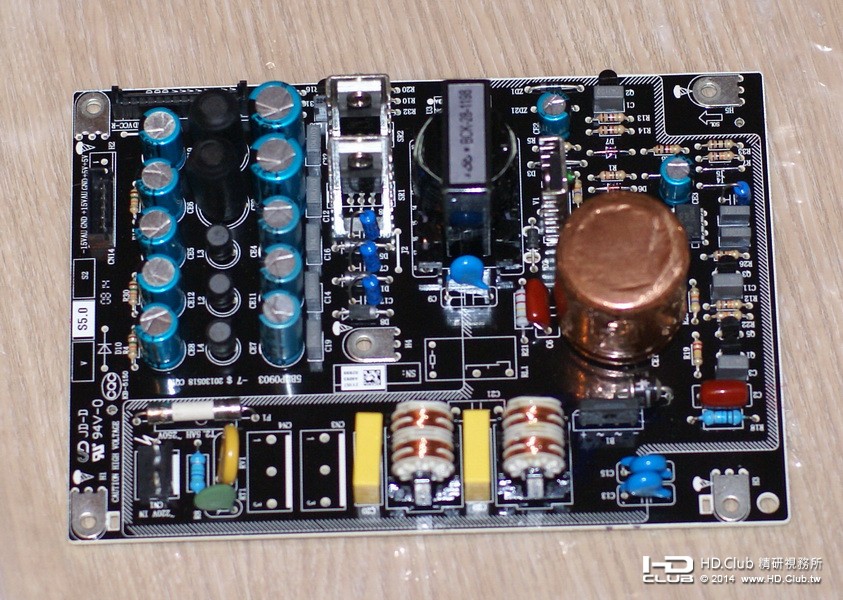

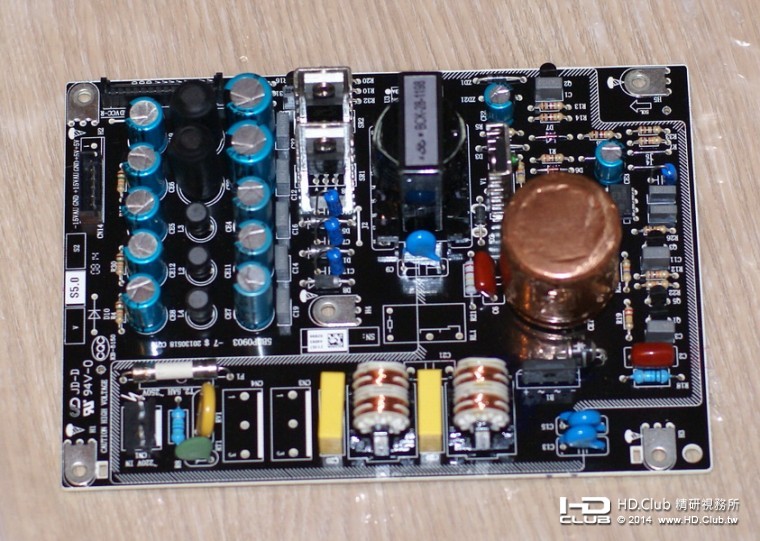

改磨后的开关电源

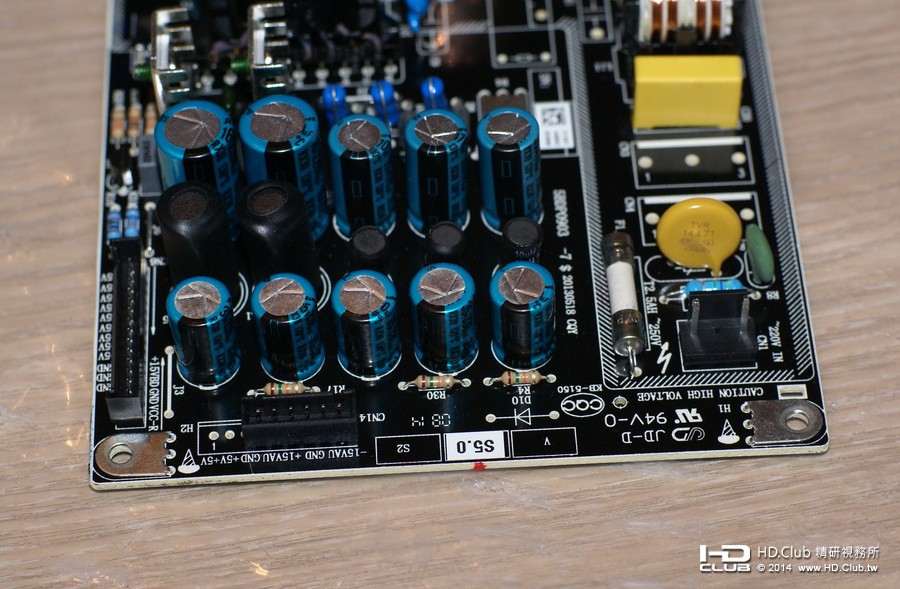

蓝色的电容全是全新更换过的

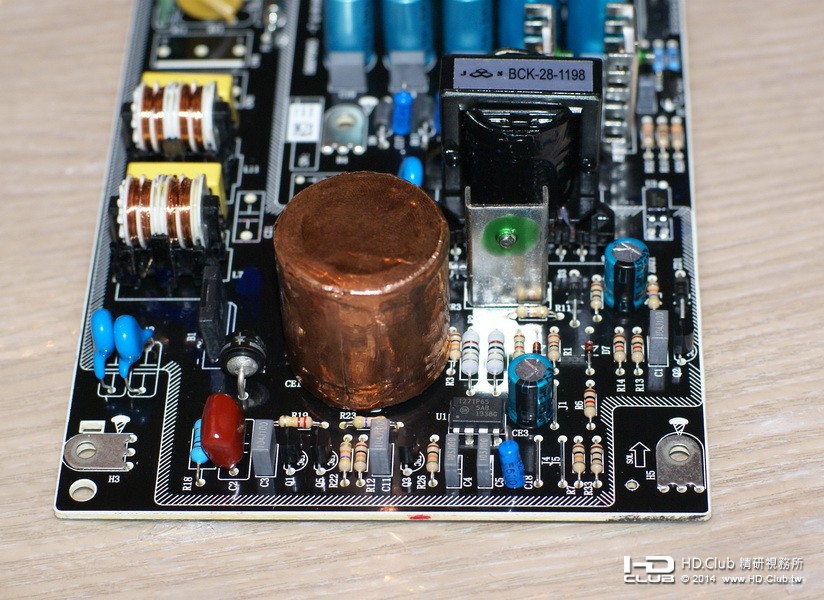

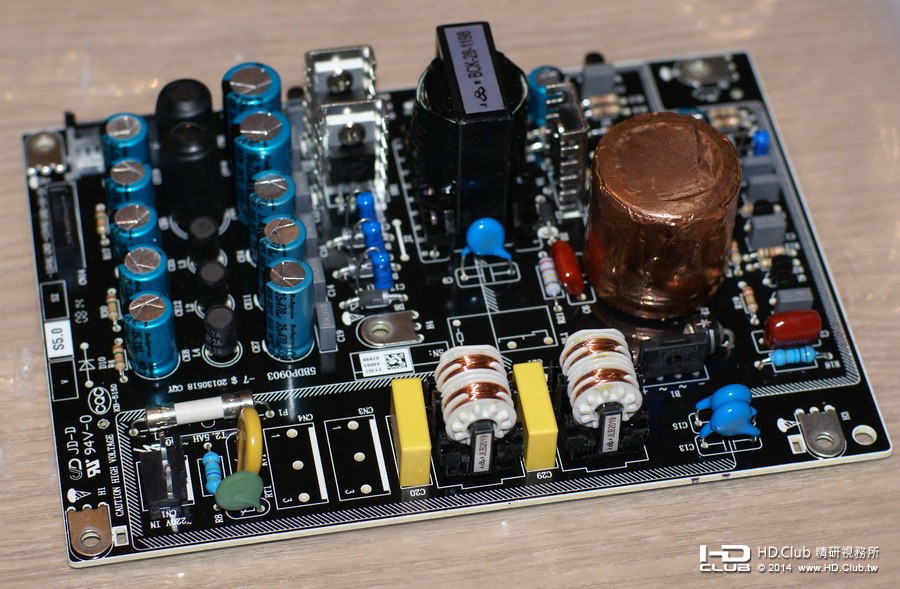

大电容也是更换过，再加了铜箔屏蔽

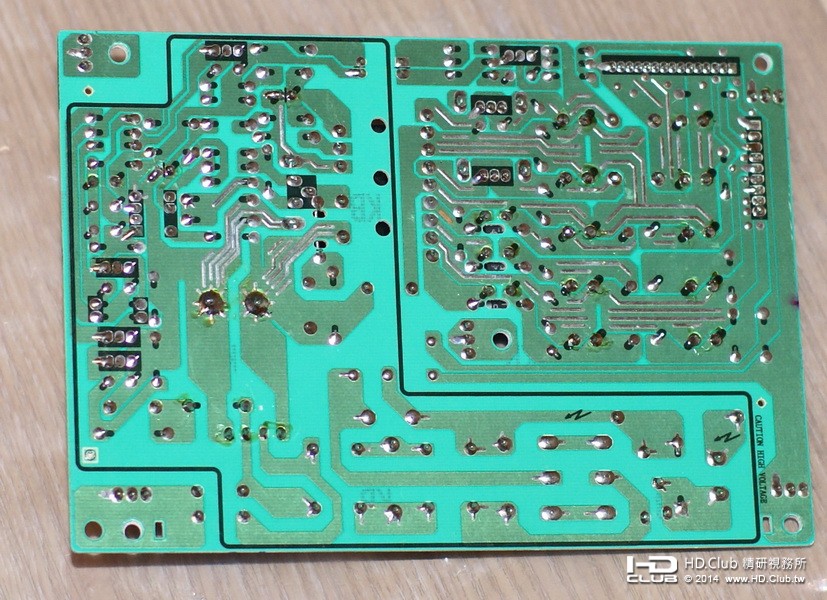

改磨板的焊接也非常整洁

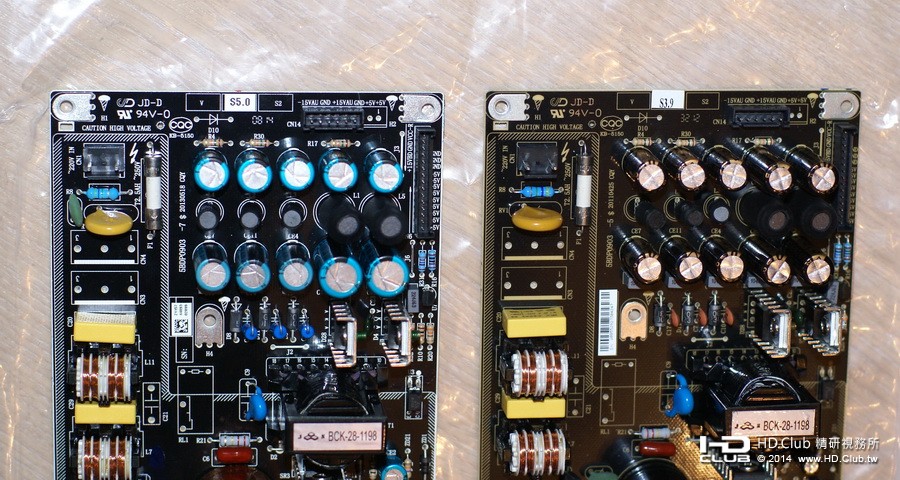

五、改磨板与原厂的比较

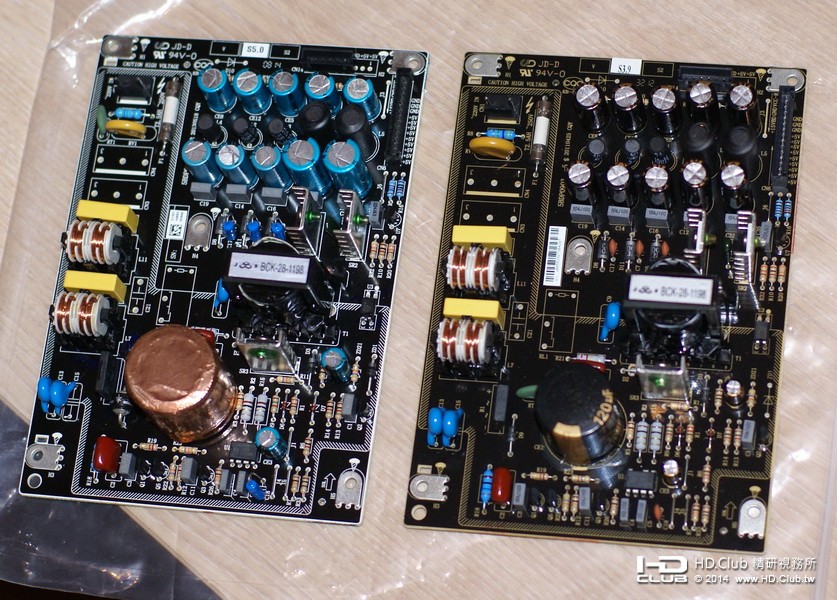

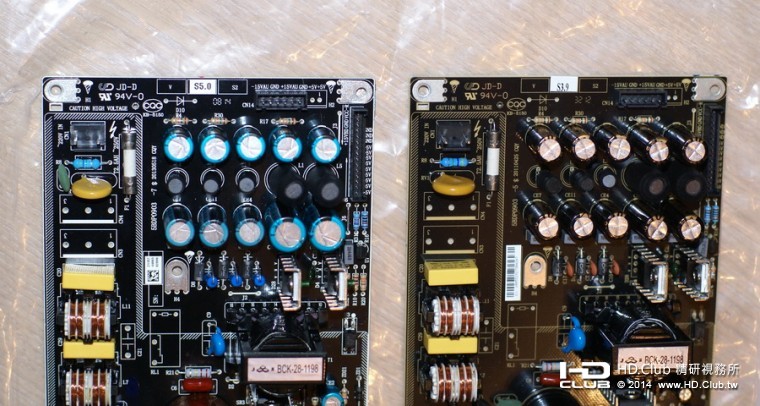

由于出厂时间不同，电源电路板的底色有些不同



主要改磨是电容部分

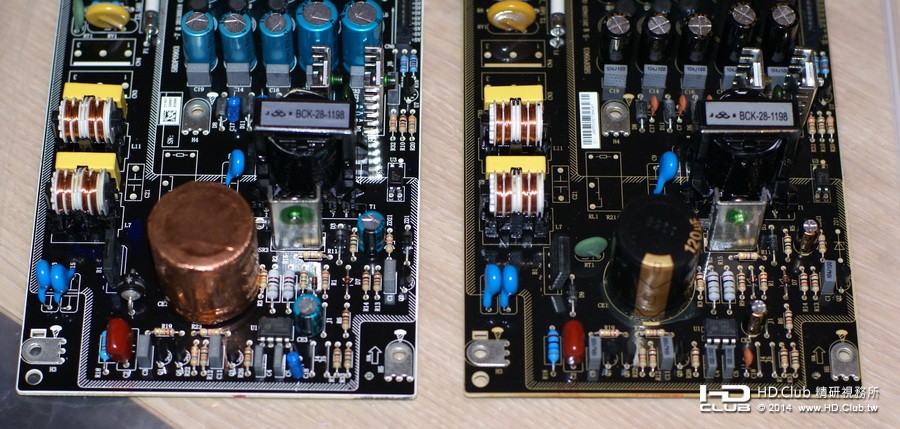

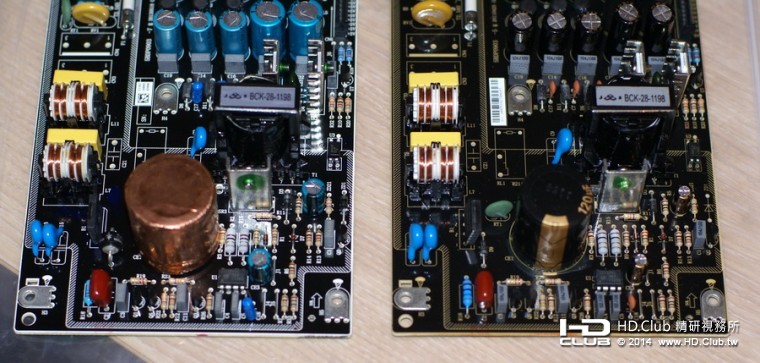

注意改磨大电容

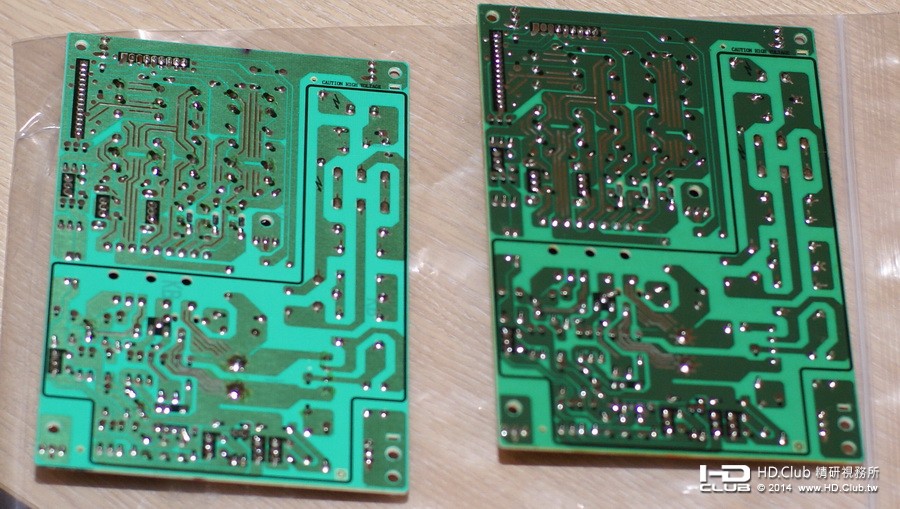

电源板的底部焊接情况

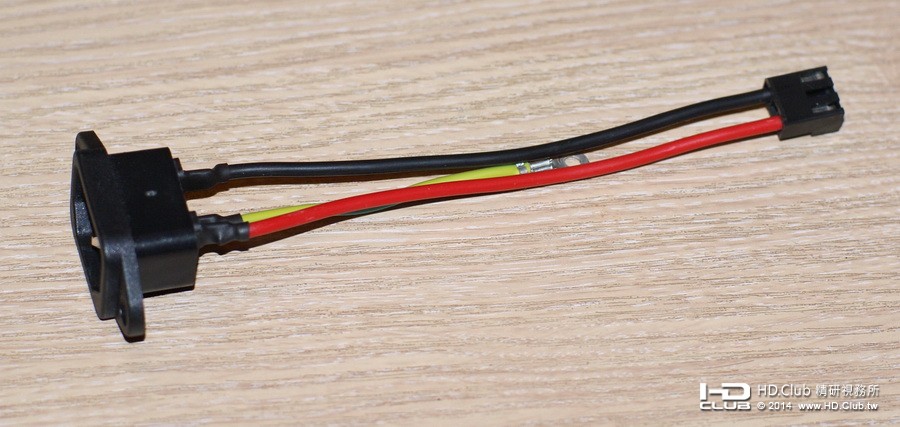

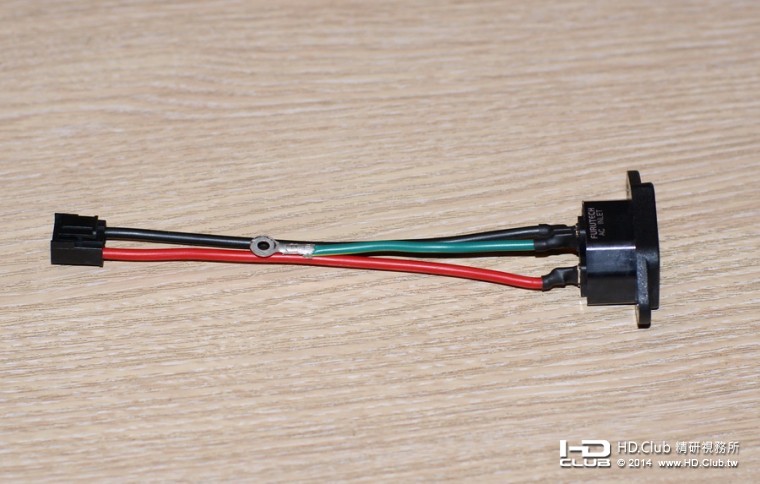

电源线







六、改磨版的安装

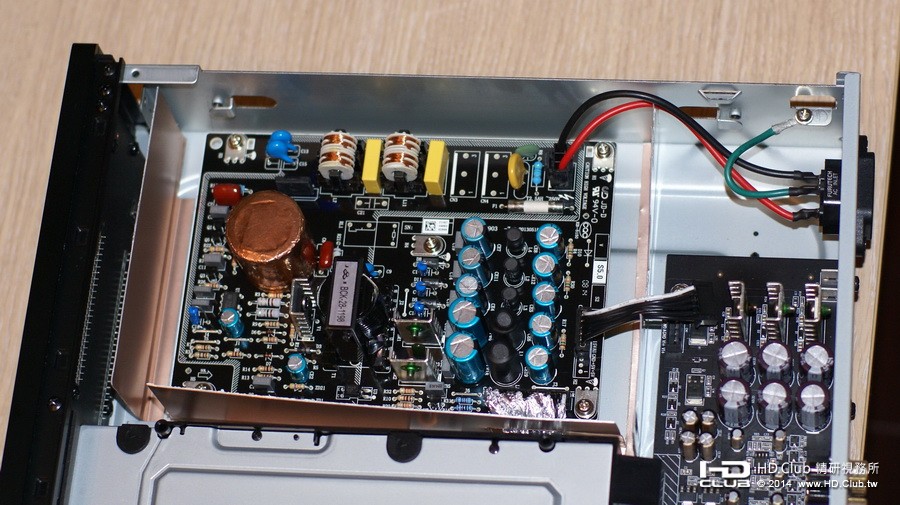

安装非常方便，用一把螺丝刀就可以安装，完成后自行比较效果，根据商家的承诺，不满意可以取下后无条件退货。试用几天后满意的话，需要将换下的电源板回收给商家。下面是安装图，
还有一个小技巧，不用模拟输出的话，可以取下模拟板电源线的一头，也可以改善数字板的音视频。

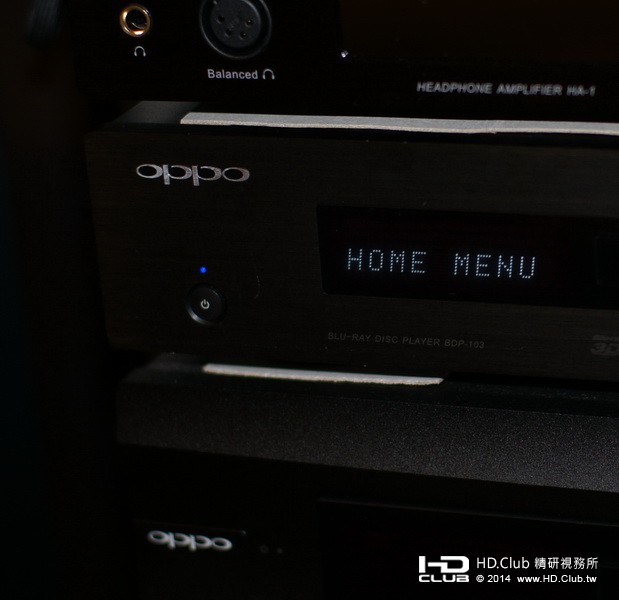

OPPO BDP-103安装改磨套件开机一次正常



七、改磨的实际效果与自助改磨版的意义

改磨后BDP-103 HDMI视频的黑位有明显的改善（由于屏摄误差太大，这里就不上屏摄）、另外HDMI音频的低音明显丰富很多，电源板改磨与动辄成千上万的天价发烧电源线、音频线、HDMI线还是相当实惠的，当然要想获得效果，改磨后的BDP-103D也要采用比较优质的线材才行。

OPPO BDP-93/103/103D自助改磨版可以在家里自行安装，改变了以前必须邮寄机器，不满意效果无法回退，节省了运费，而且无风险。由于OPPO 95/105/105D的电源板安装比较复杂，改磨的内容不尽相同，目前用户不大可能自行拆卸及自行安装改磨套件，所以也不会推出这些机型的改磨自助版。
