Intel Core i7-4790K結合ASUS SABERTOOTH Z97 Mark 1完整解析

windwithme

TUF系列為ASUS主機板近幾年來相當有自家特色的產品線
主攻五年原廠保固、軍規認證耐用零件、前防護罩後強化背板設計
ASUS也因應Intel在五月份推出的Z97晶片組，而推出三款TUF Z97
ATX有SABERTOOTH Z97 MARK 1與MARK 2，主要差別在散熱裝甲
mATX規格型號為GRYPHON Z97 ARMOR EDITION



本篇主角為TUF系列最高階的ASUS SABERTOOTH Z97 Mark 1
首先聽到這名稱覺得很有趣，這樣命名方式與CANON 5D Mark系列有異曲同工之妙

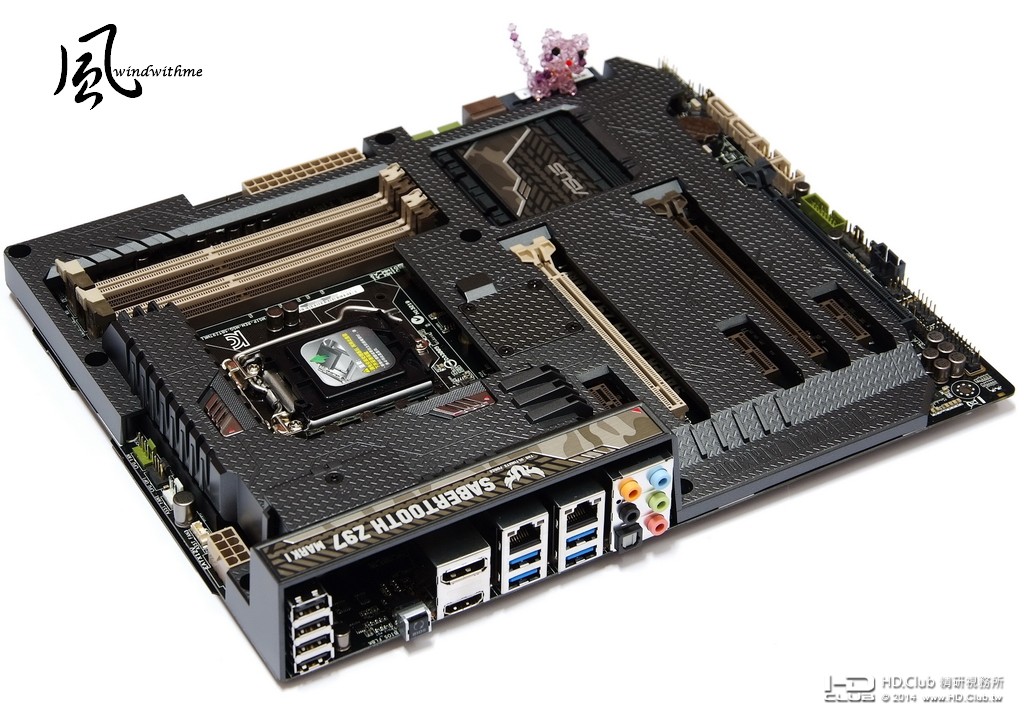

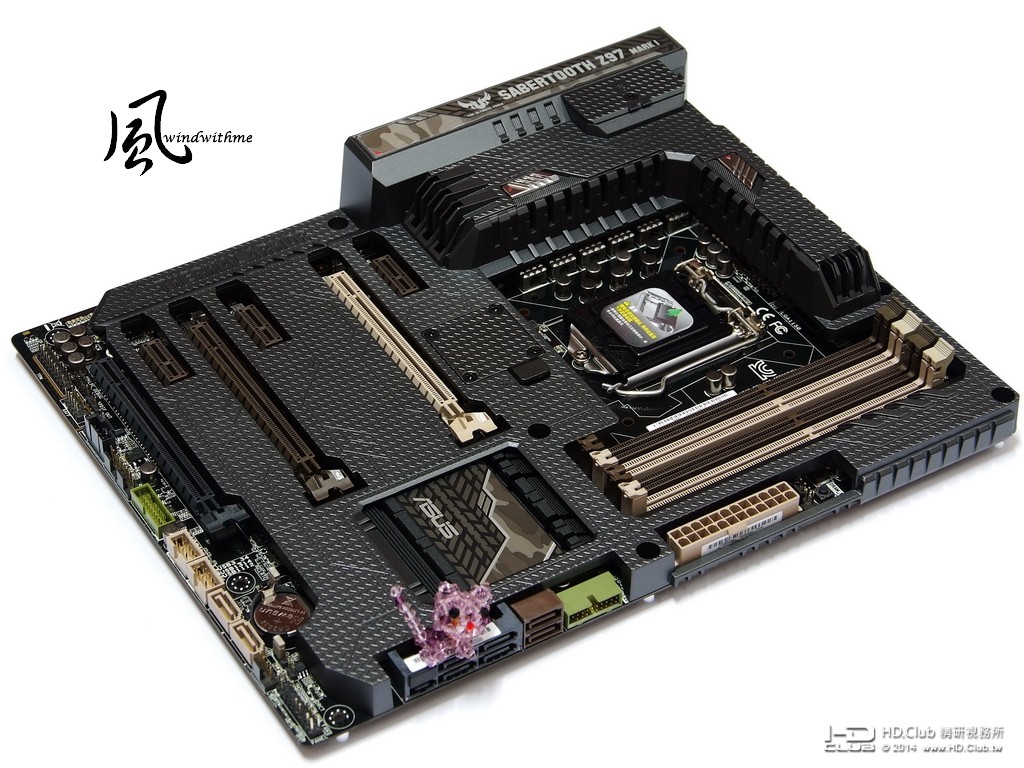

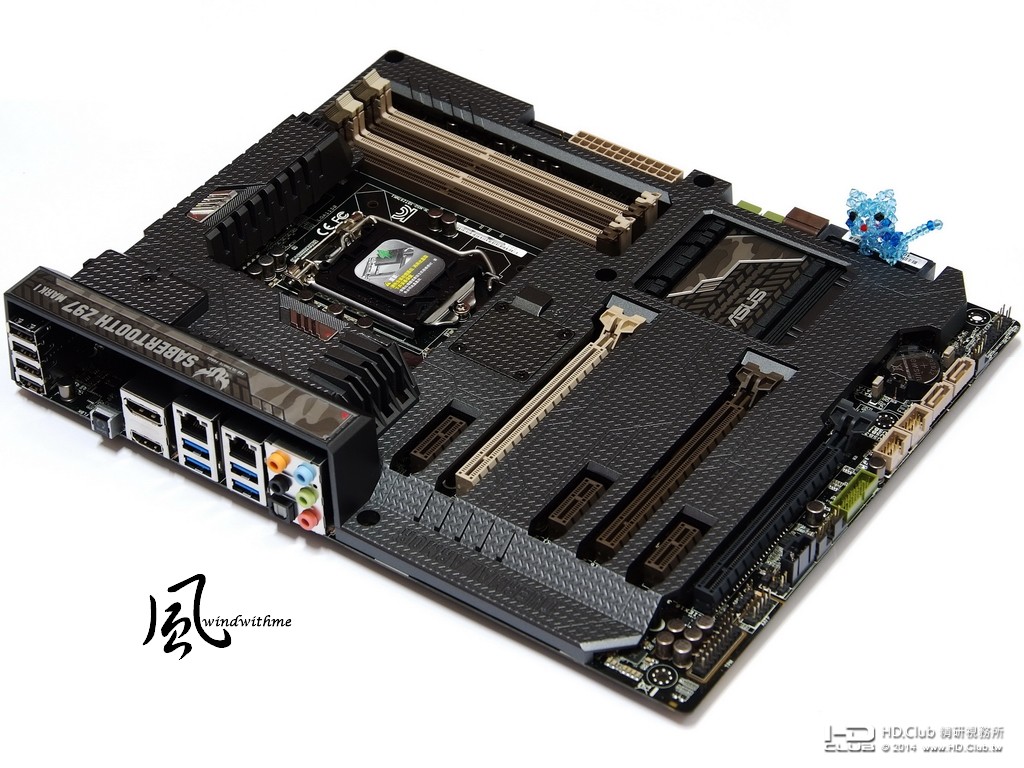

ATX 30.5 x 24.4cm，外觀與上一代Z87很相似，差別在品牌與型號配色有所不同

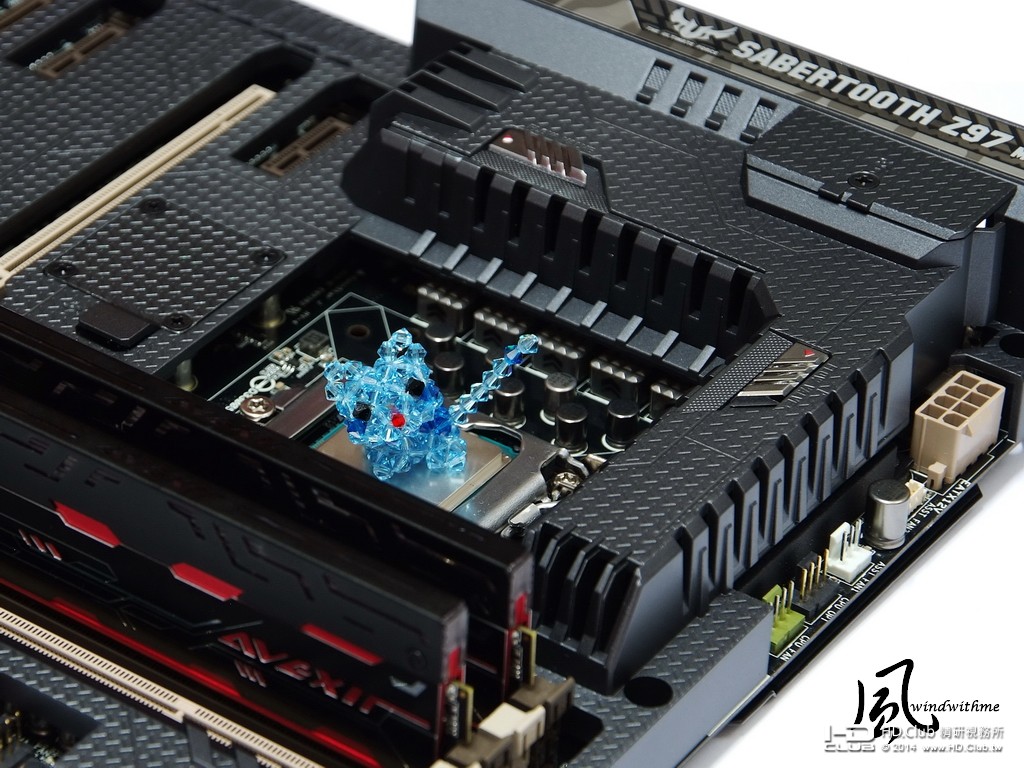

正面幾乎被Thermal Armor散熱裝甲所籠罩，也是在其他MB品牌所看不到的設計
設計概念就是多一層防塵罩可以提高保護性，以避免灰塵或是碰撞而縮短MB壽命

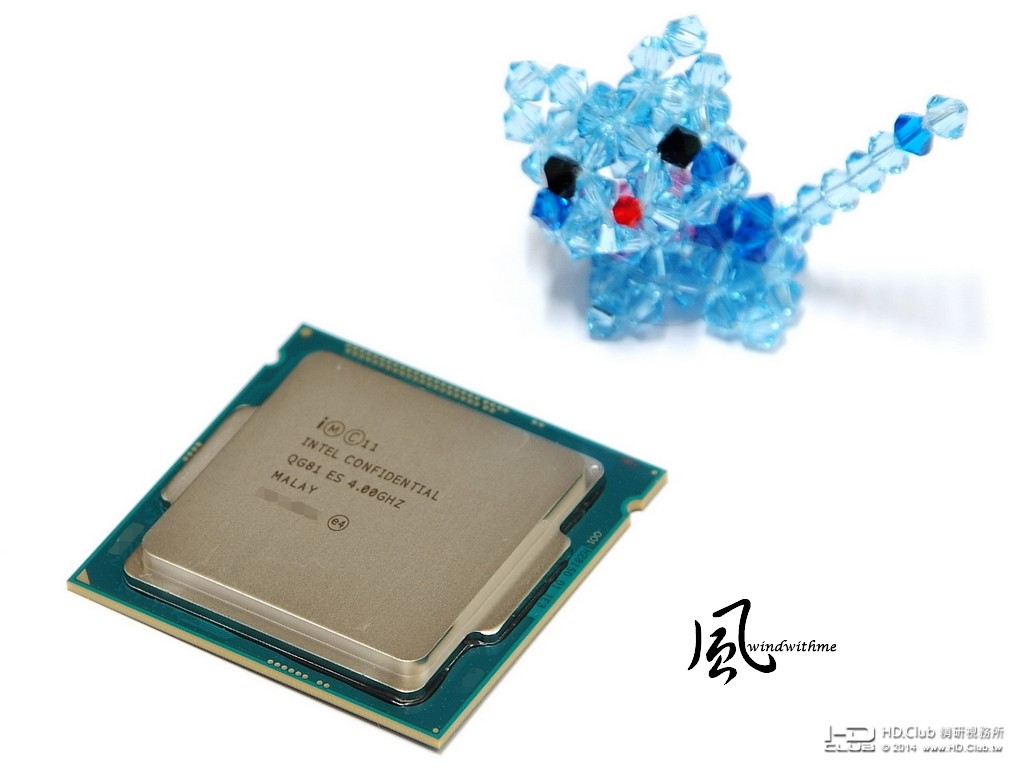

CPU使用Intel Core i系列第五代，也就是Haswell-Refresh架構
最高階Intel Core i7-4790K，代號後面有K都擁有調整倍頻的功能
總時脈為4.0GHz，支援Turbo Boost技術，最高可達到4.40GHz效能
實體4 Cores並有Hyper-Threading技術，一共可達到8執行緒，簡稱4C8T

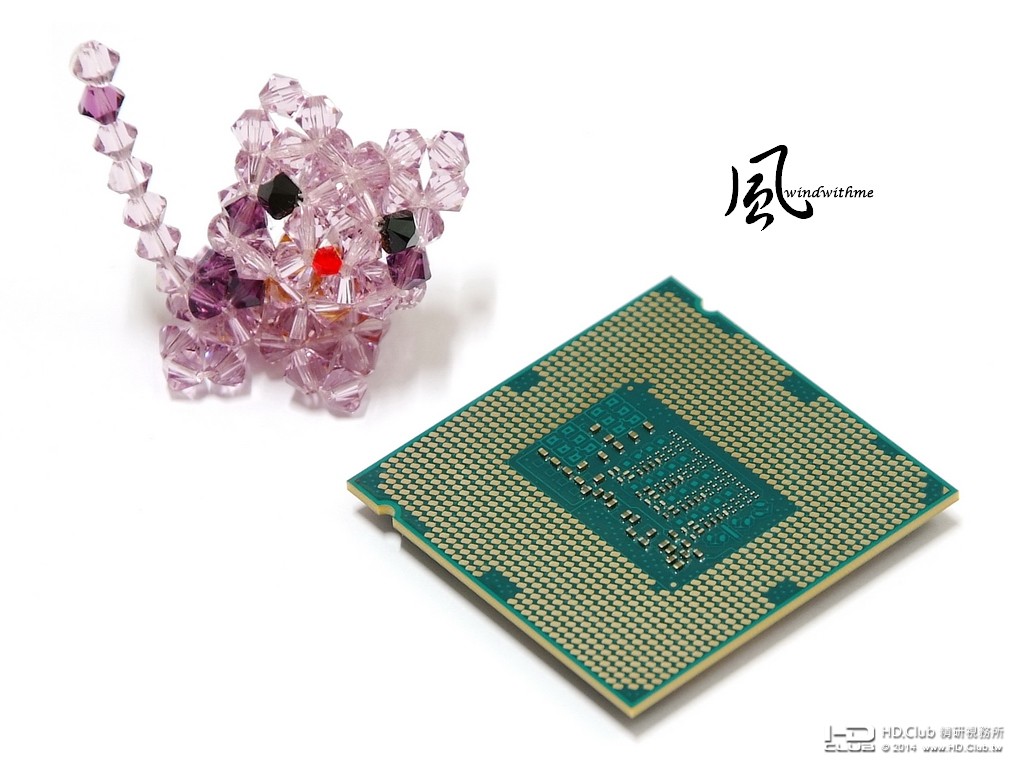

背面一覽
i7-4790K基礎時脈與Turbo Boost最高時脈都比4770K提升500MHz
新代號為Devil's Canyon，根據網路查到的資料，4690K與4790K對散熱材質有所改變
4790K重點在於拉高時脈與散熱能力再提升，也有不少網友稱為官方超頻版

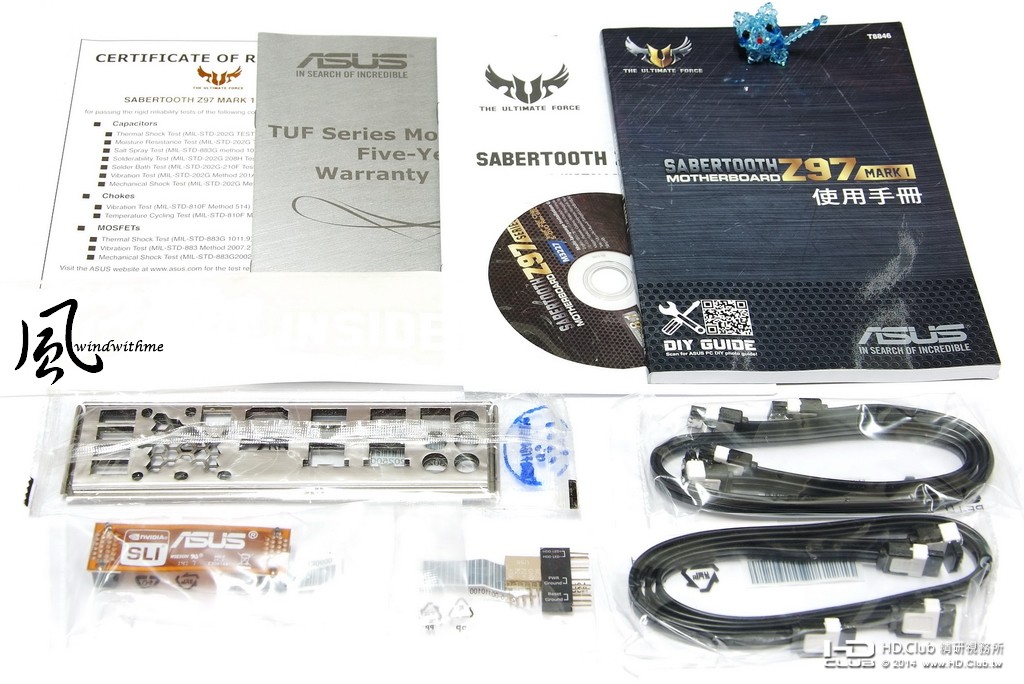

再回到SABERTOOTH Z97 Mark 1內附配件
驅動軟體光碟、產品使用手冊、安裝手冊、五年保固與軍規認證書
SATA線材、IO檔板、SLI橋接器、二合一Q-connector(s)

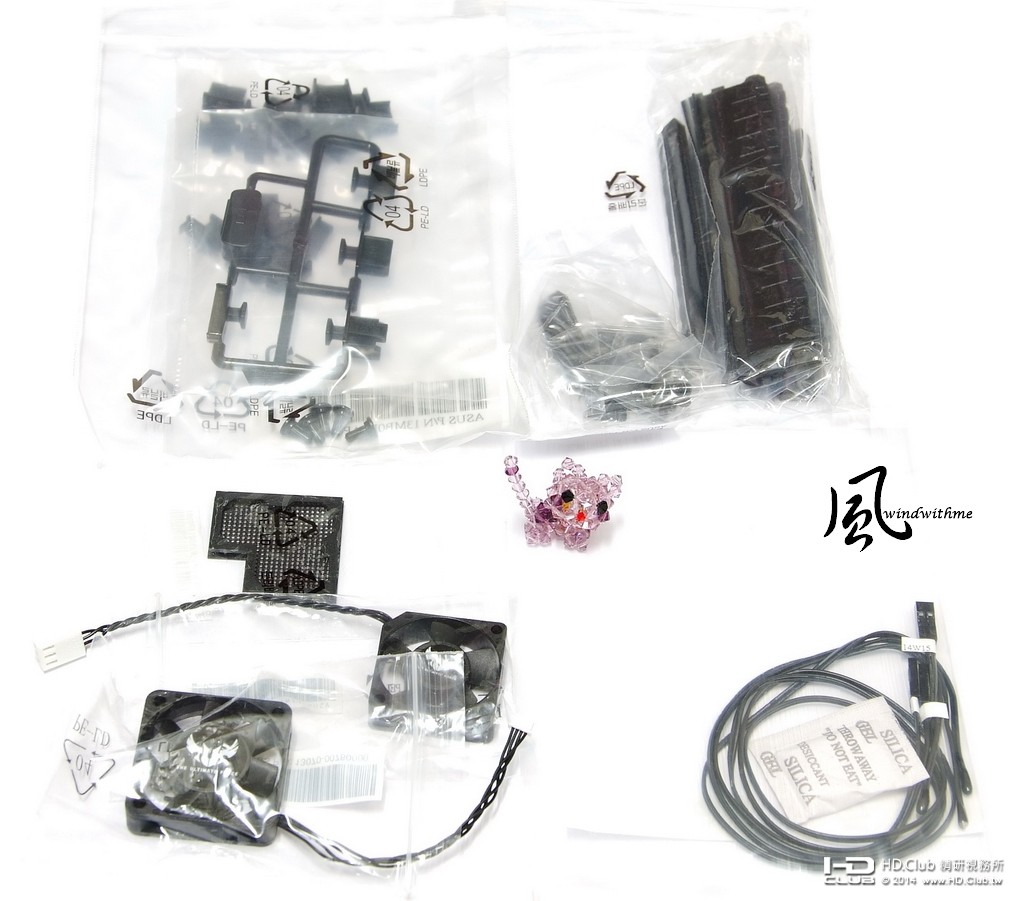

TUF系列專用配件包、測溫線材、散熱風扇與灰塵過濾器
先前有網友提出散熱風扇會有較多入塵的狀況，新增濾網配件將會改善不少

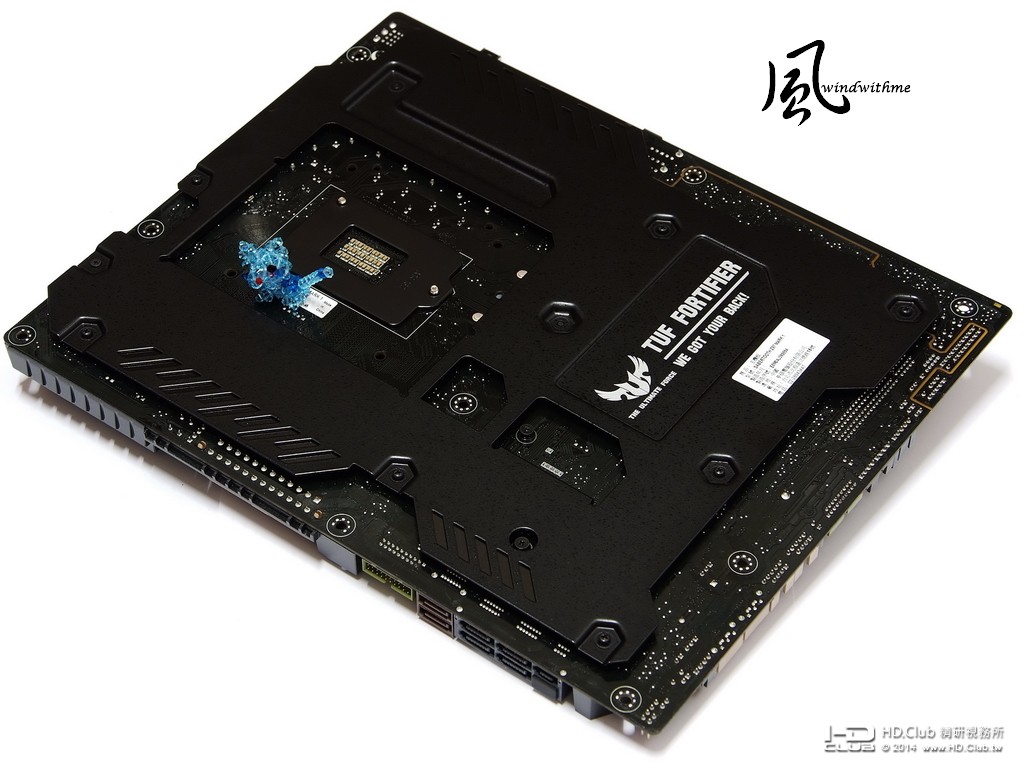

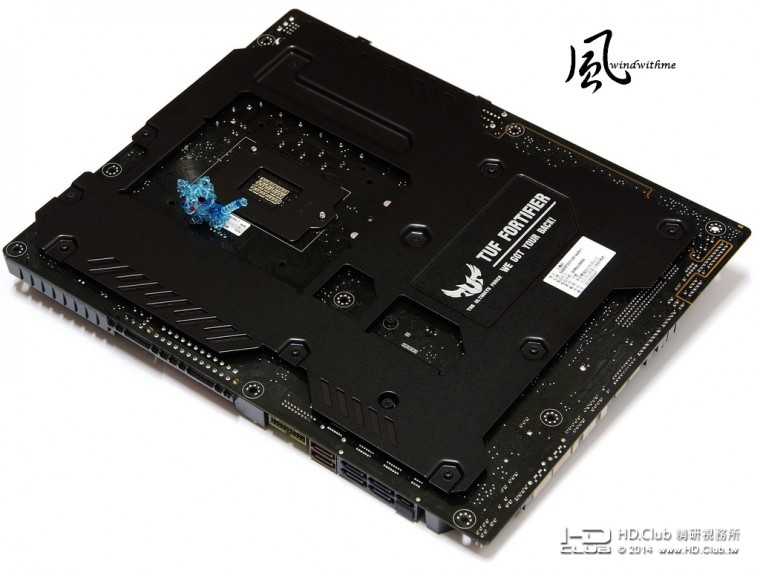

SABERTOOTH Z97背面
TUF Fortifier強化背板，能防止PCB彎曲，也有類似散熱片的功能
這樣的設計風格讓MB背面在保護能力與外觀質感都有明顯的提升
音效區域在Z97版本中有音效屏蔽的設計，並標榜TUF音效設計

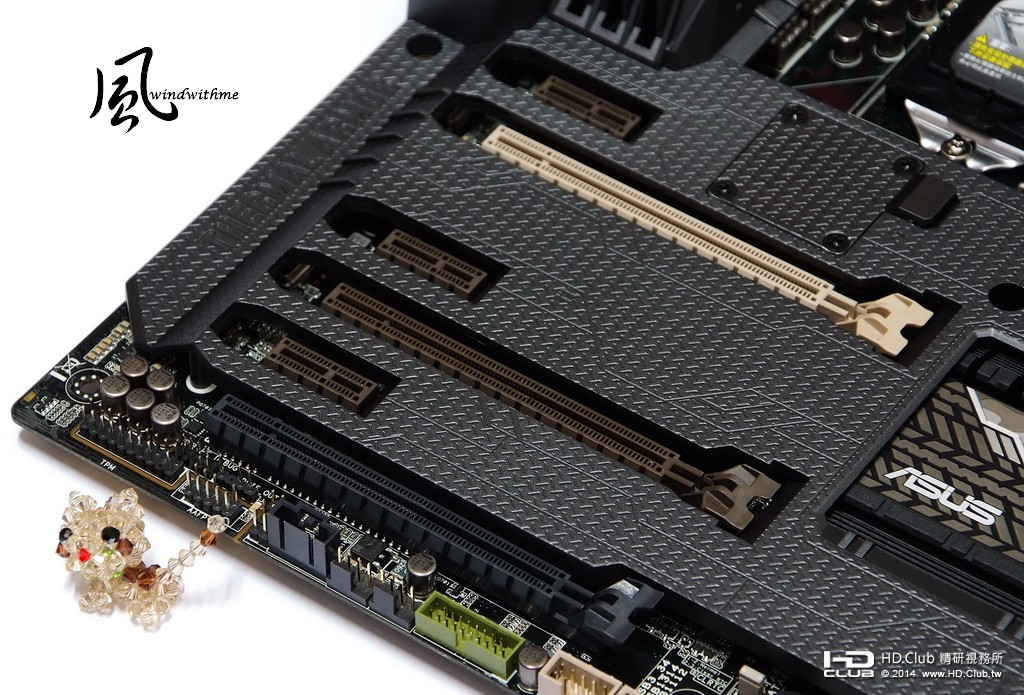

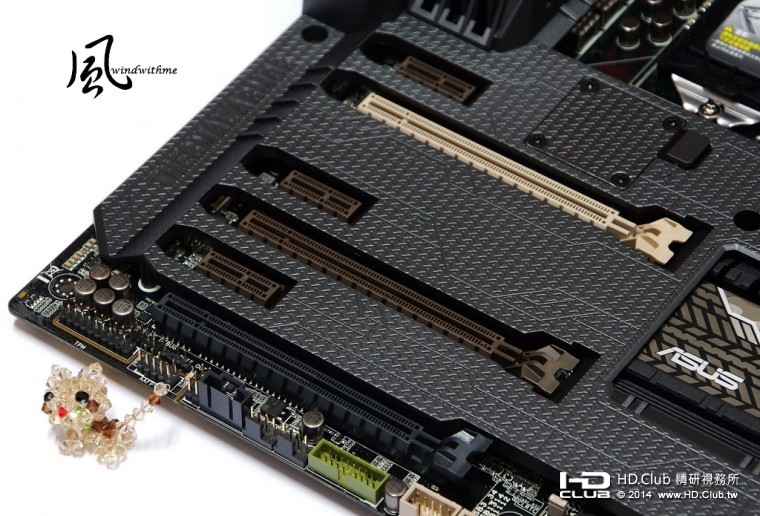

主機板左下方
2 X PCI-E 3.0/2.0 X16插槽，支援AMD CrossFireX / nVIDIA SLI技術
同時使用兩張VGA的頻寬為X8+X8
1 X PCI-E 2.0 X16
3 X PCI-E X1
Intel I218V與Realtek 8111GR雙網路晶片，支援Dual Gigabit LAN Controllers
Realtek ALC1150音效晶片，支援8聲道高傳真音效CODEC

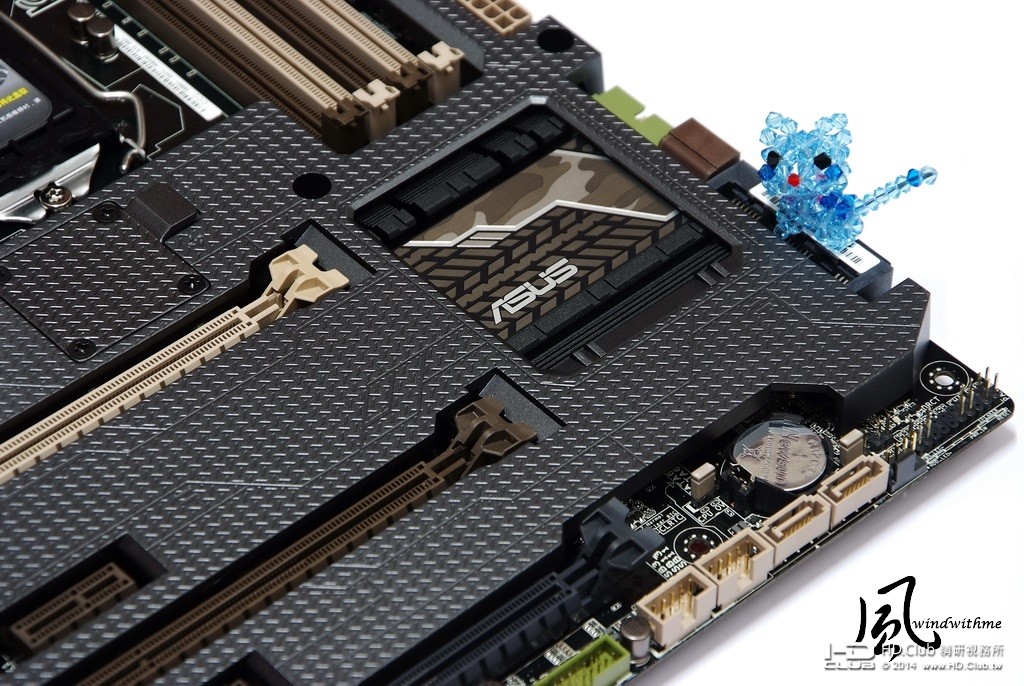

主機板右下方
1 X 黑色SATA Express，Z97晶片提供
2 X 棕色SATA3，Z97晶片提供，與SATA Express只能選一使用
4 X 黑色SATA3，Z97晶片提供
支援Intel Smart Response / Rapid Start / Smart Connect技術
RAID部份支援RAID 0， RAID 1，RAID 5及RAID 10
2 X 米色SATA3，ASMedia晶片提供
右方綠色為USB 3.0擴充插槽

windwithme

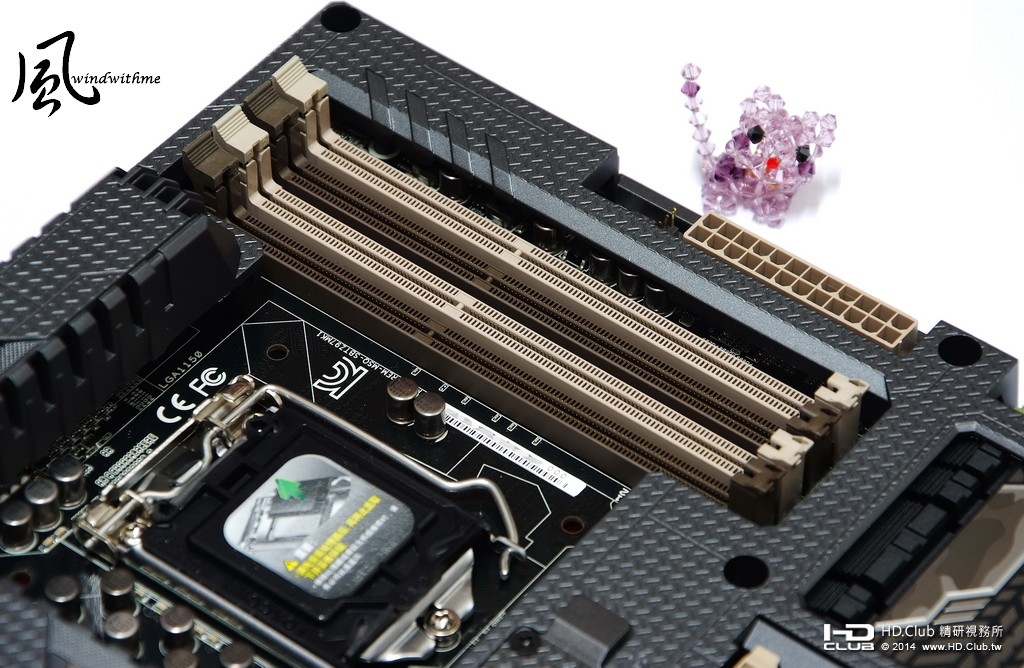

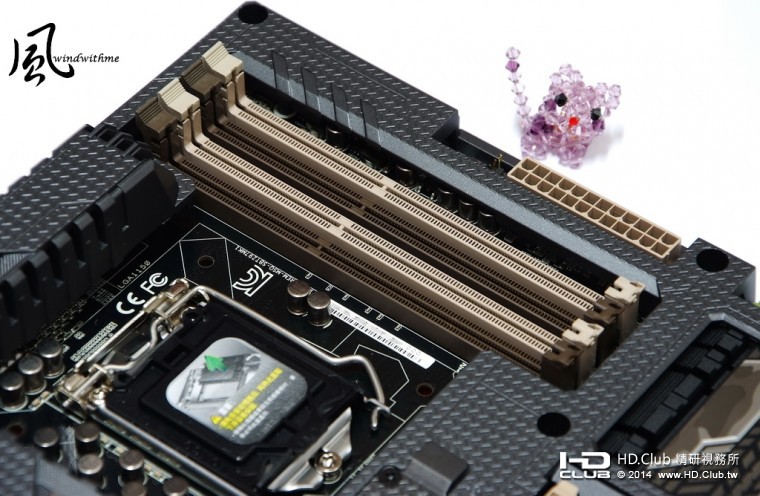

主機板右上方
4 X DIMM DDR3，支援1333~1866，運行1866以上屬於OC範圍，最高容量為32GB
支援Intel Extreme Memory Profile記憶體，右方為24-PIN電源輸入與MemOK!除錯按鈕

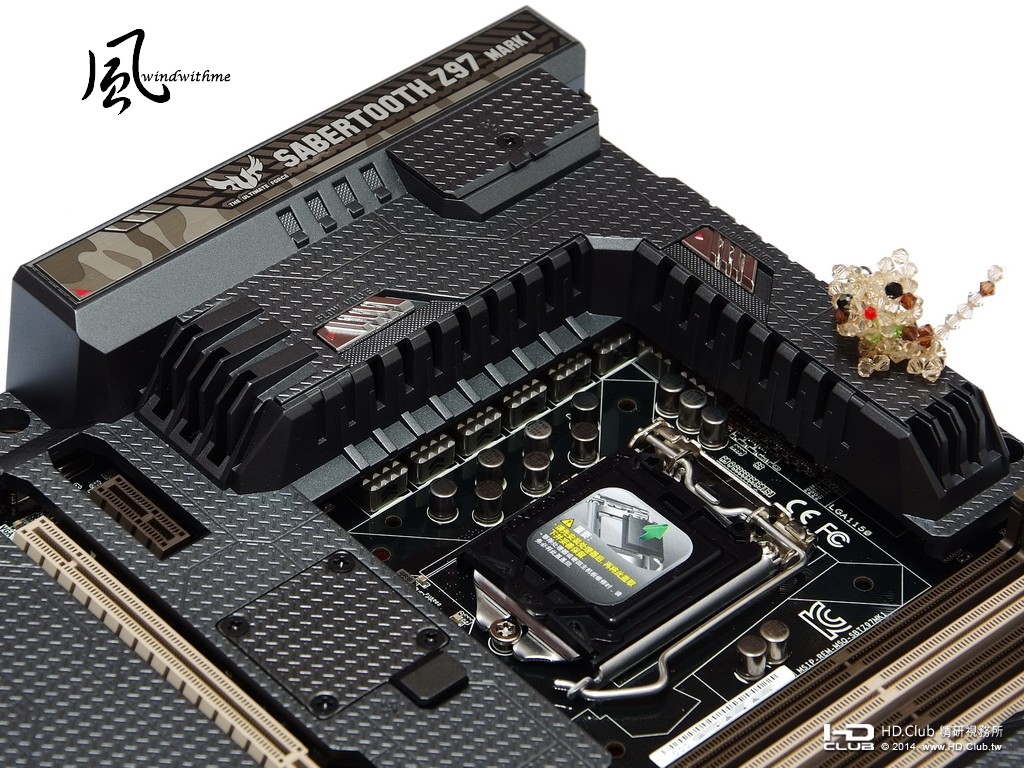

主機板左上方
8 + 2相數位供電用料，圖片下方四個螺絲的位置能改裝風扇加強散熱
TUF電容與電感用料做了更新，讓耐溫程度與散熱效果有所提升

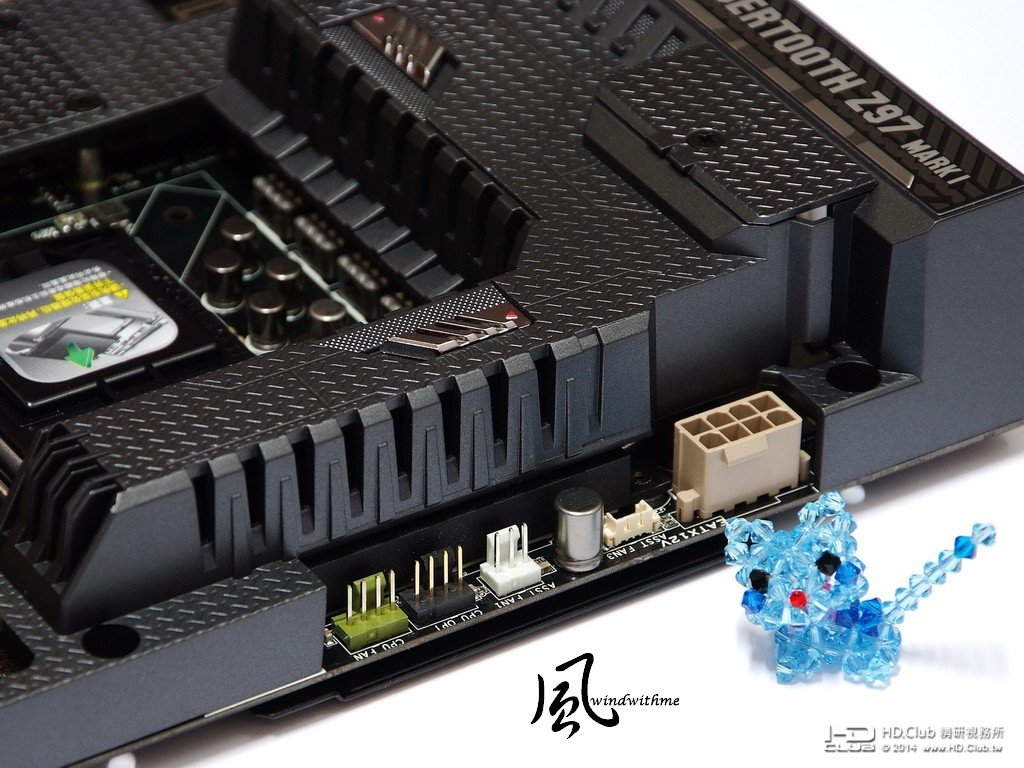

中上方後面為灰色8Pin電源輸入，銀色為風扇控制閥
開啟可讓IO或晶片組外接風扇吹進去內部，關閉則為熱導管散熱模式，適合外接水冷系統

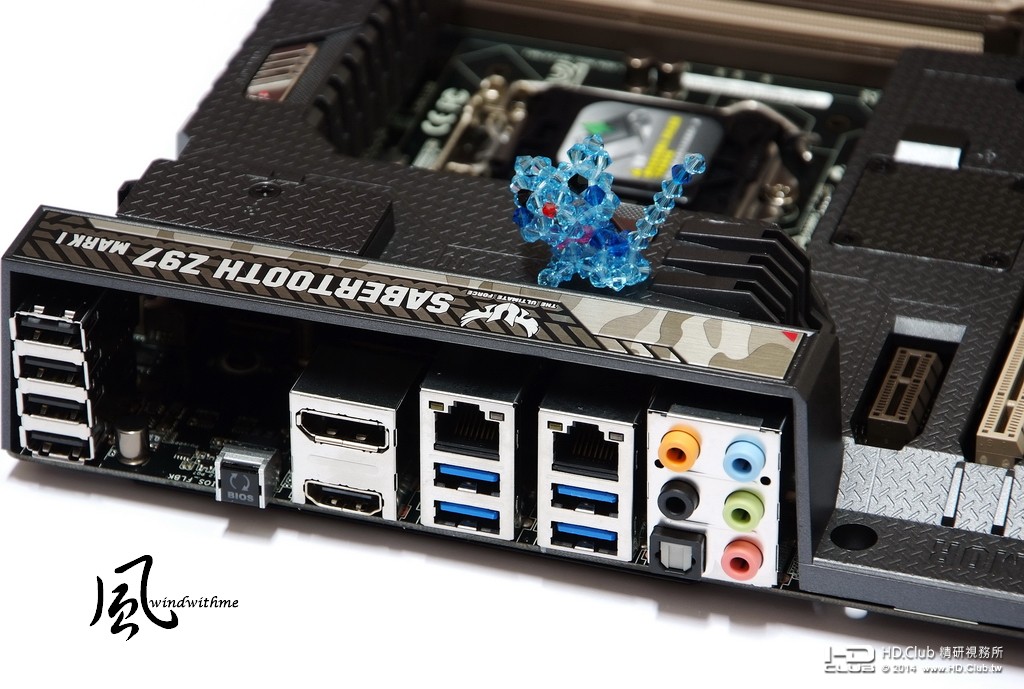

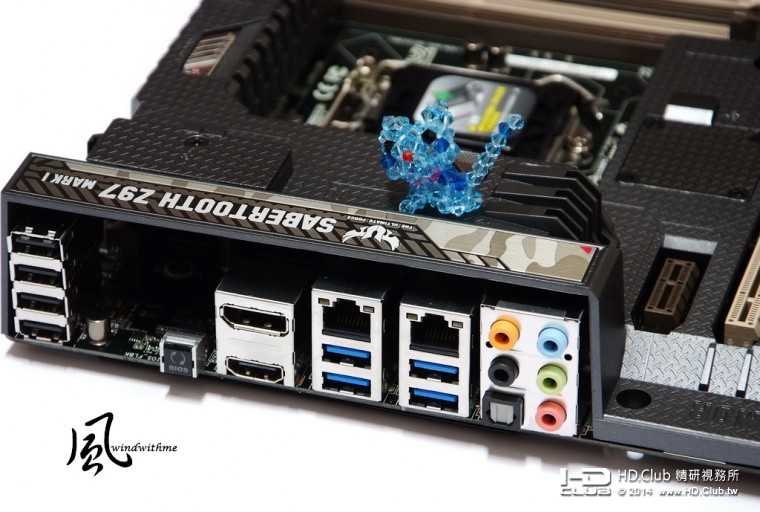

IO
4 X USB 2.0
1 X 40mm I/O Cover fan lid
1 X USB BIOS Flashback Button(s)
4 X USB 3.0
1 X DisplayPort
1 X HDMI
1 X 光纖 S/PDIF 輸出
5 X 音源接頭
這部份有許多裝置都採用TUF ESD設計，TVS二極體與電容保護延長使用壽命


SABERTOOTH Z97 Mark 1除了防塵與保護能力設計外
3 / 4-Pin風扇插座共有9個，也相當注重散熱風扇的擴充性


UEFI BIOS配色具有TUF系列的風格，也自家ROG系列不同路線的介面
切換選項時的反應速度很快，上一頁往左跳出主畫面，下一頁往右進入主畫面的模式

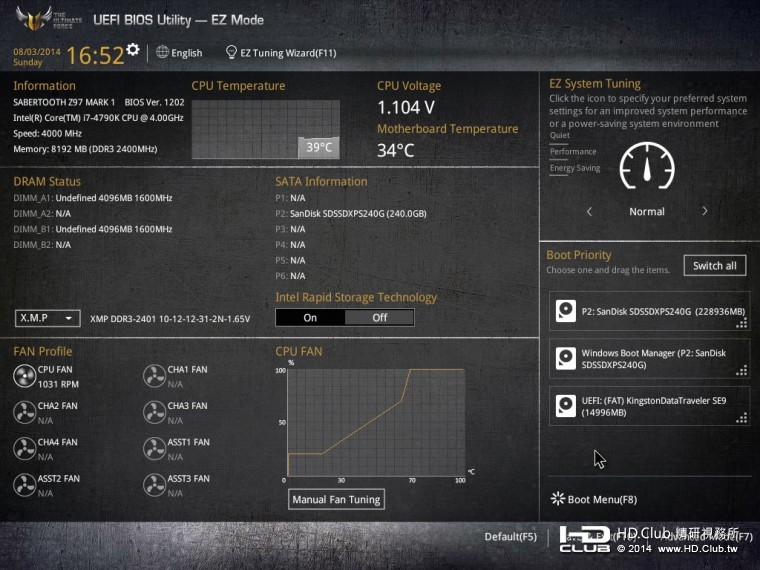

首先會看到EZ MODE，可以幫助使用者以較快的速度明白一些硬體的即時狀況


需要更多設定的使用者要按F7切換到ADVANCED MODE

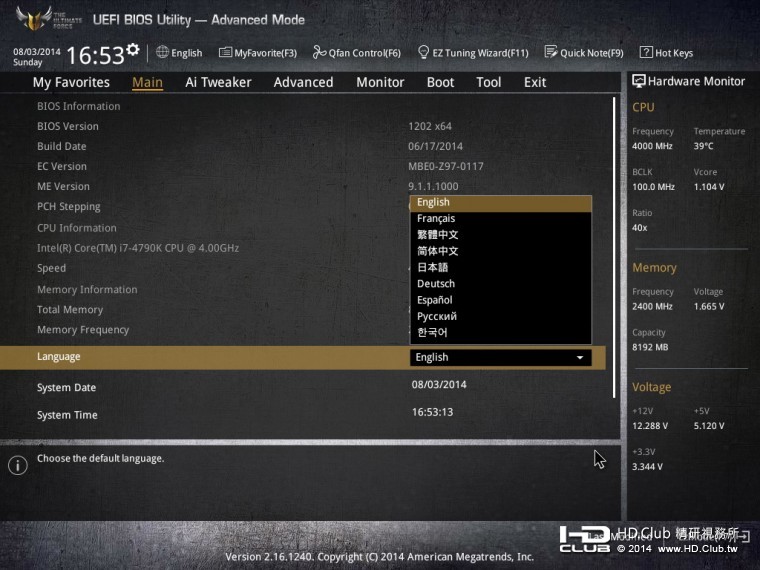

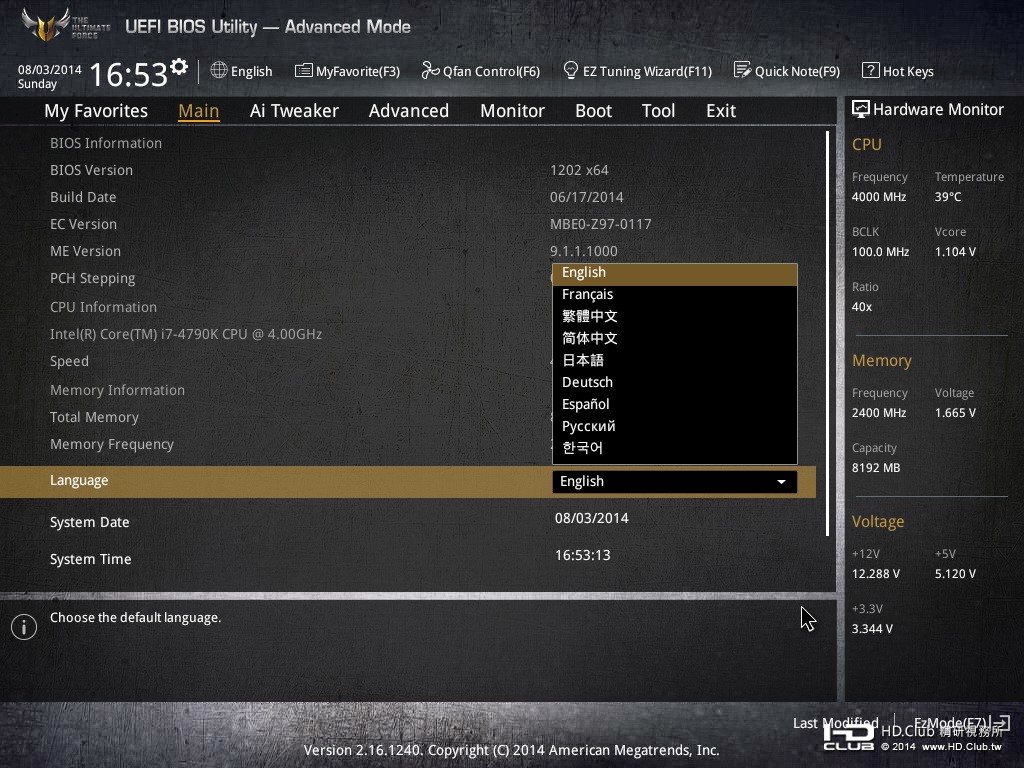

提供七種語系可以切換，右邊有一排顯示CPU、Memory與Voltega狀態頁面

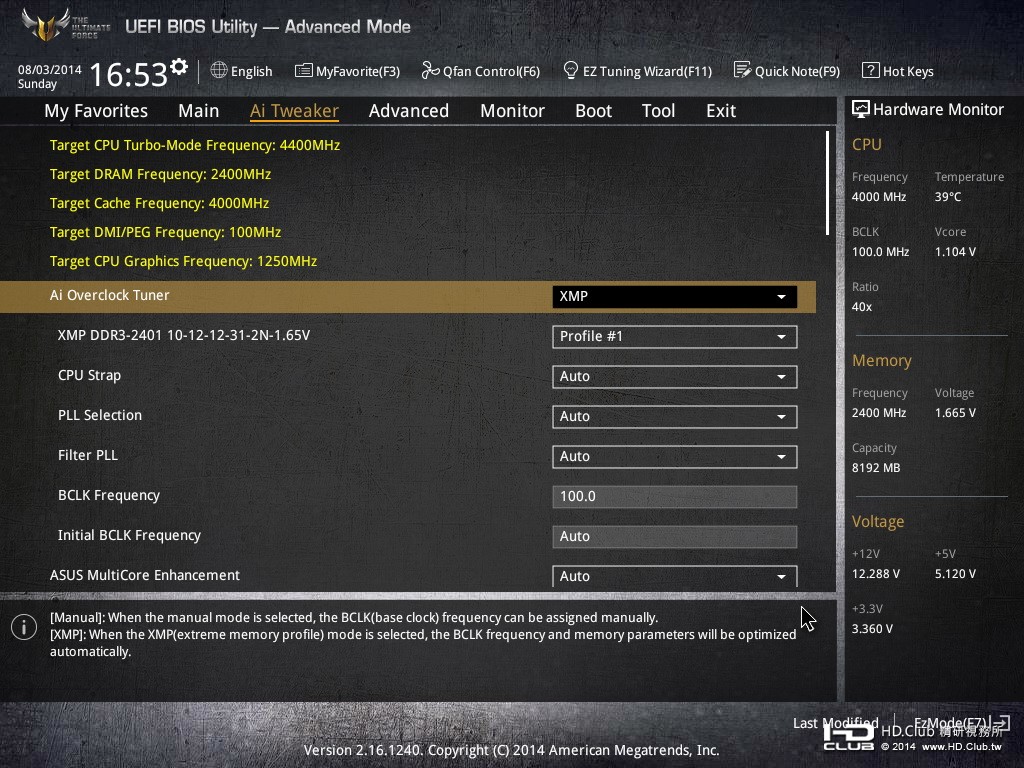

AI Tweaker為調整時脈、電壓與細部參數，也就是與效能有關的頁面

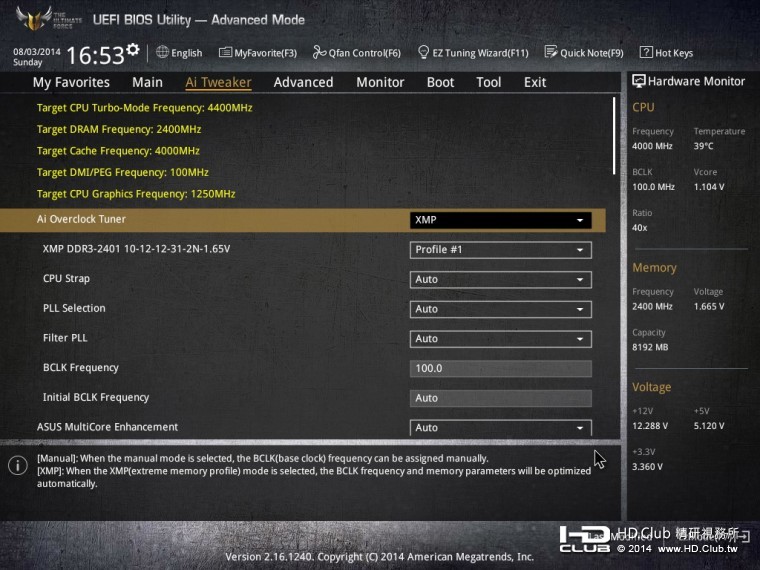

首先設定為XMP模式，會開啟此款DDR3內部XMP參數設定值，圖例為DDR3 2400

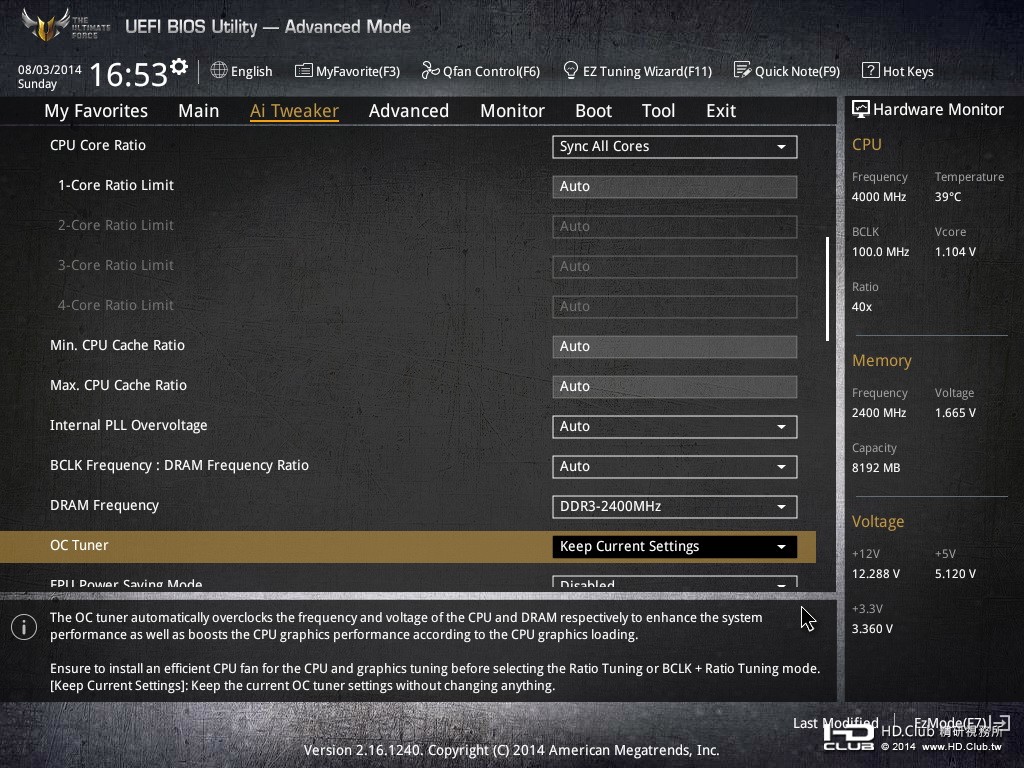

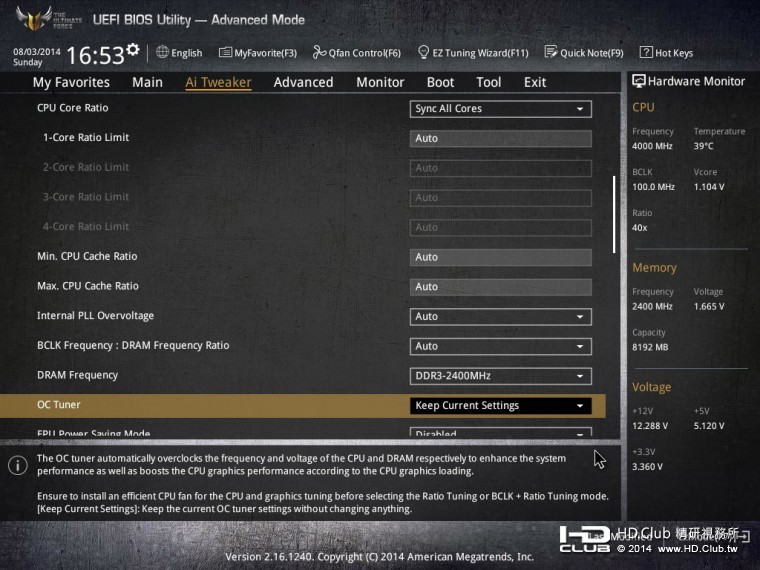

往下拉可以看到有關於CPU倍頻與DRAM時脈設定選項


DRAM選項為XMP模式預設的1.65000V

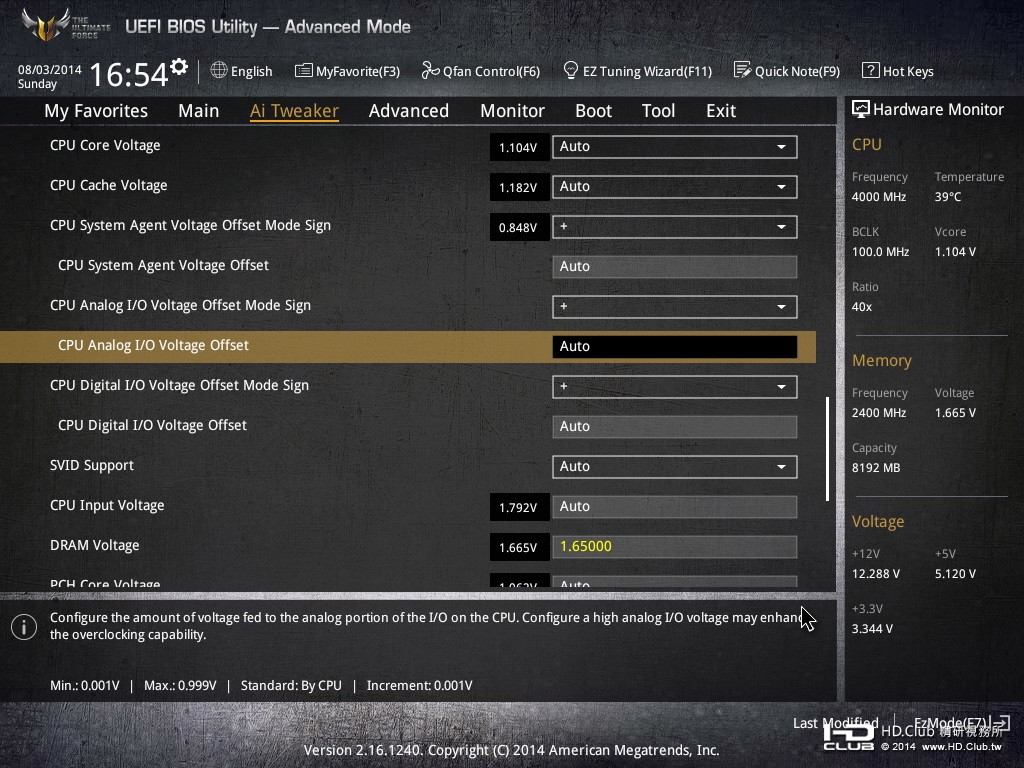

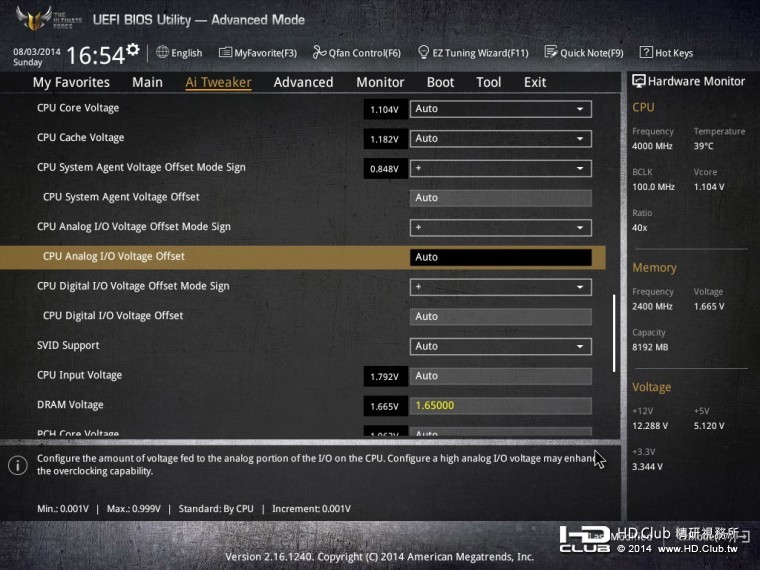

SABERTOOTH Z97 Mark 1在頁面最下方也提供更多細部的電壓選項

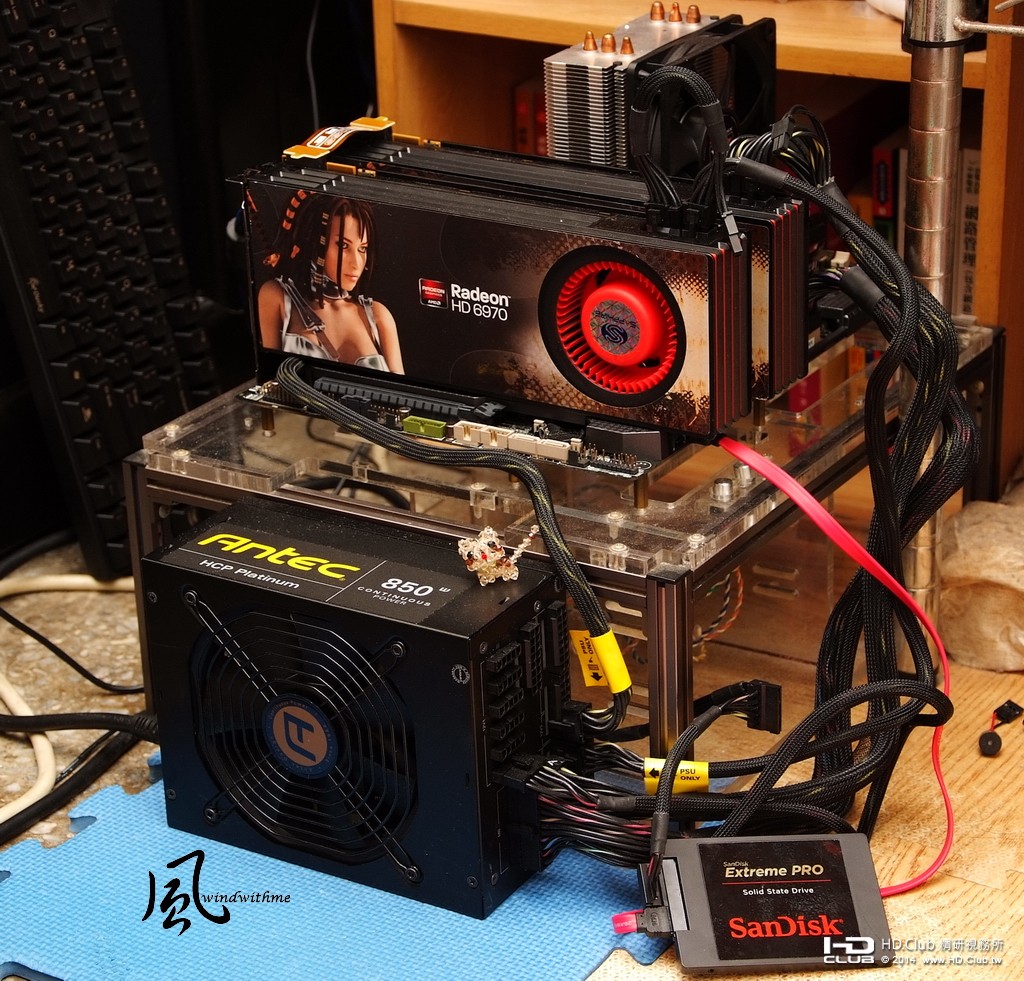

測試平台
CPU: Intel Core i7-4790K
MB: ASUS SABERTOOTH Z97 Mark 1
DRAM: AVEXIR Blitz Series 1.1 DDR3 2400 4GX2
VGA: SAPPHIRE Raden HD 6970 CrossFire
SSD: SanDisk Extreme PRO 240GB
POWER: ANTEC High Current Pro 850W
Cooler: XIGMATEK HDT-S1283
OS: Windows 8.1 64bit

windwithme

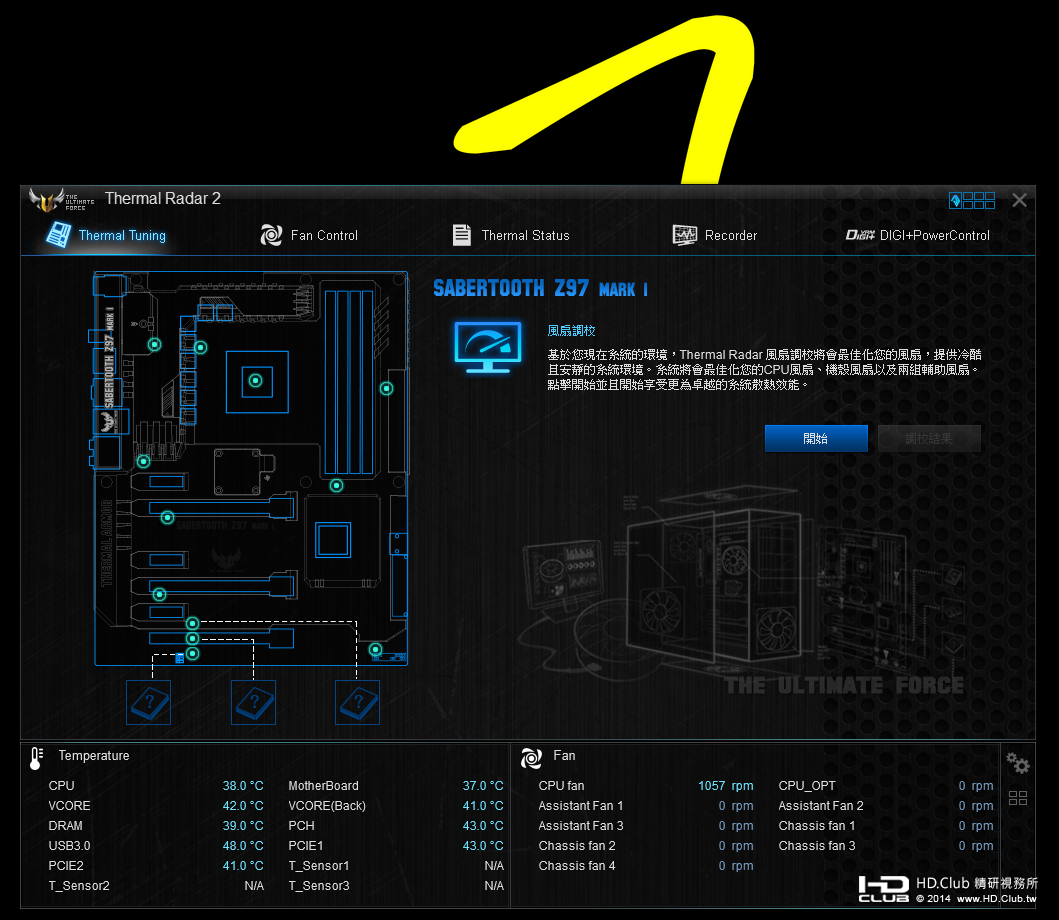

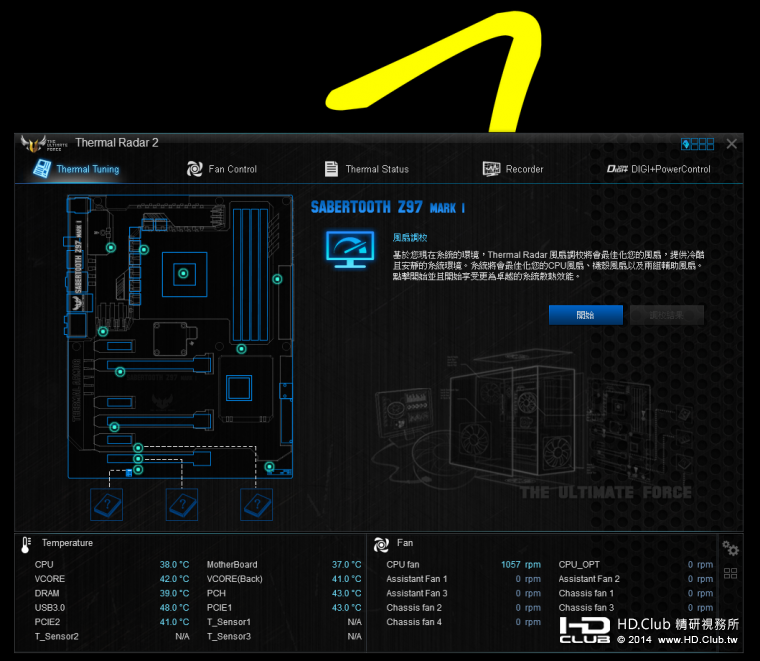

AI Suite3應用軟體開啟之後，主頁為Thermal Rader2
此款熱敏雷達2軟體搭配TUF ICe微晶片，能有效監控溫度變化與風扇轉速
左下方有許多硬體溫度狀況，右方可以開啟風扇調校的功能

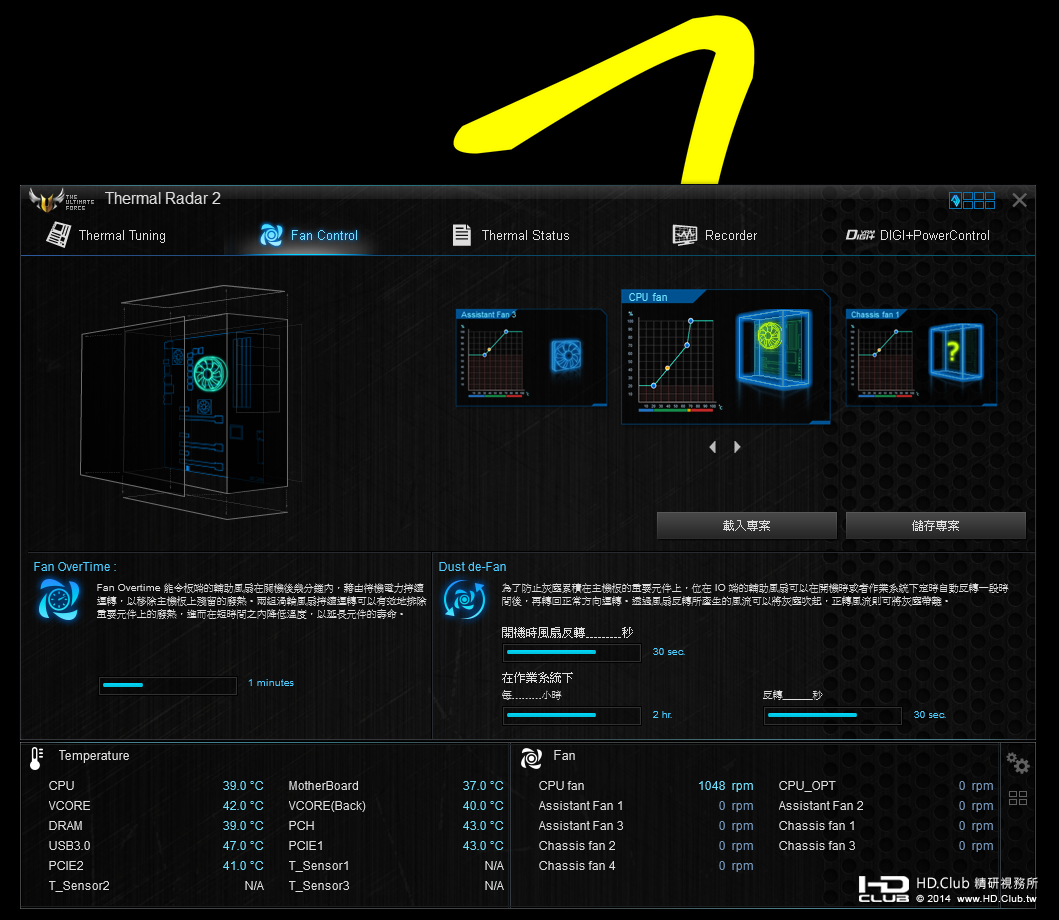

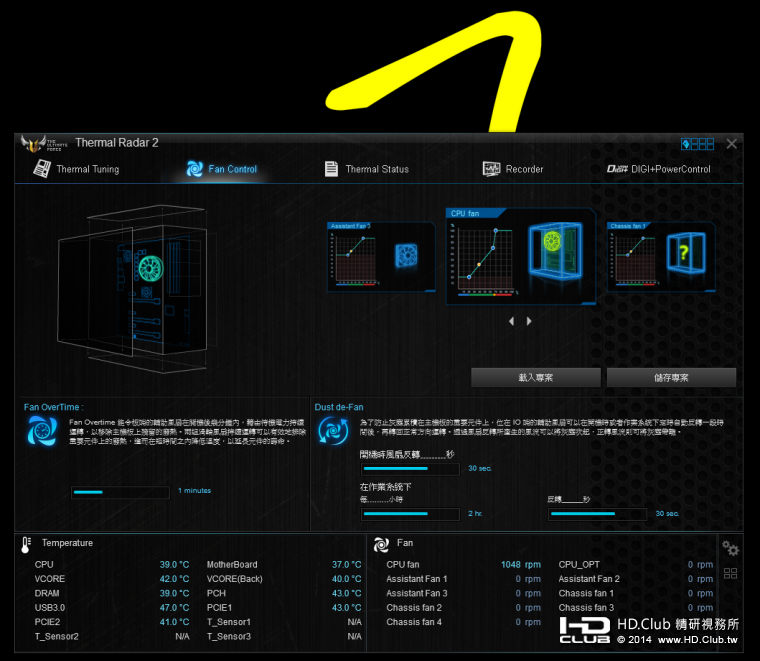

Fan Control
上一代是有四種模式能調整風扇轉速，改款後可以載入自己想要的專案或更細部微調

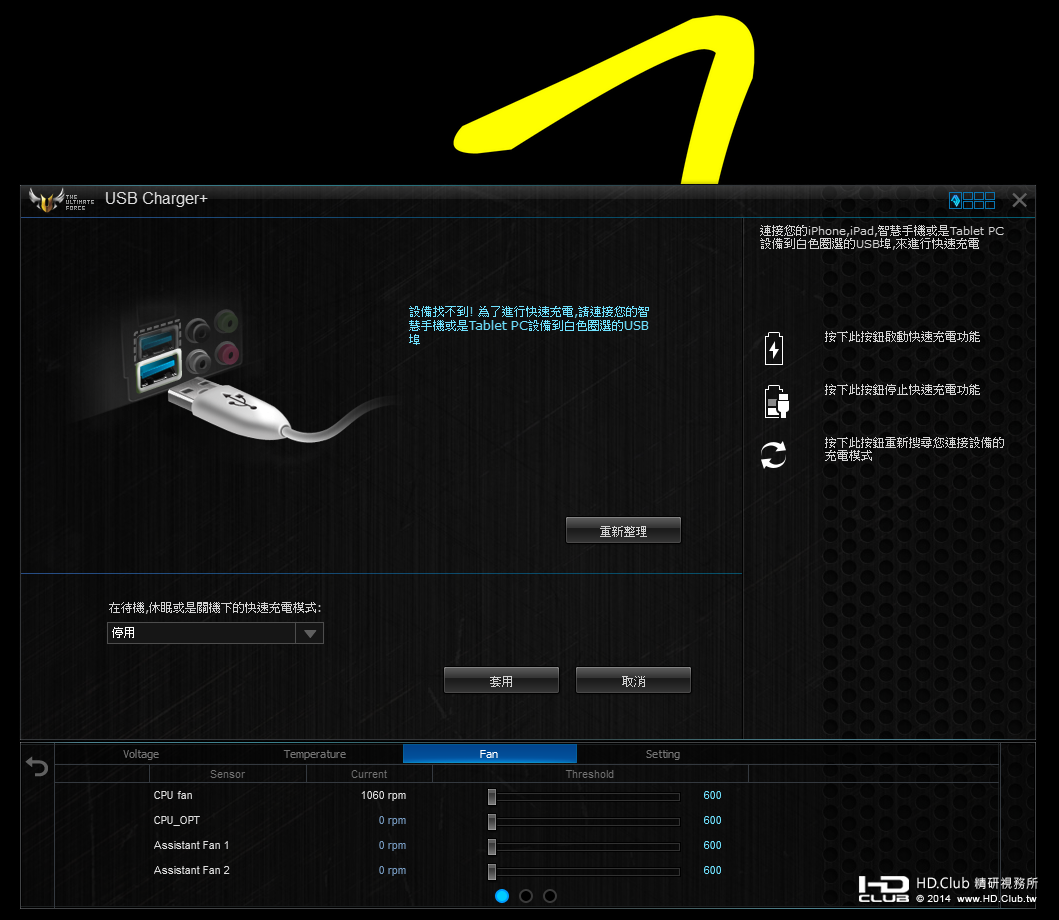

USB Charge+
休眠或是關機狀況下可以提供充電的功能，也有越來越多MB開始搭配此功能
AI Suite3應用軟體還內建其他功能，以上分享主要軟體Thermal Rader2幾個頁面

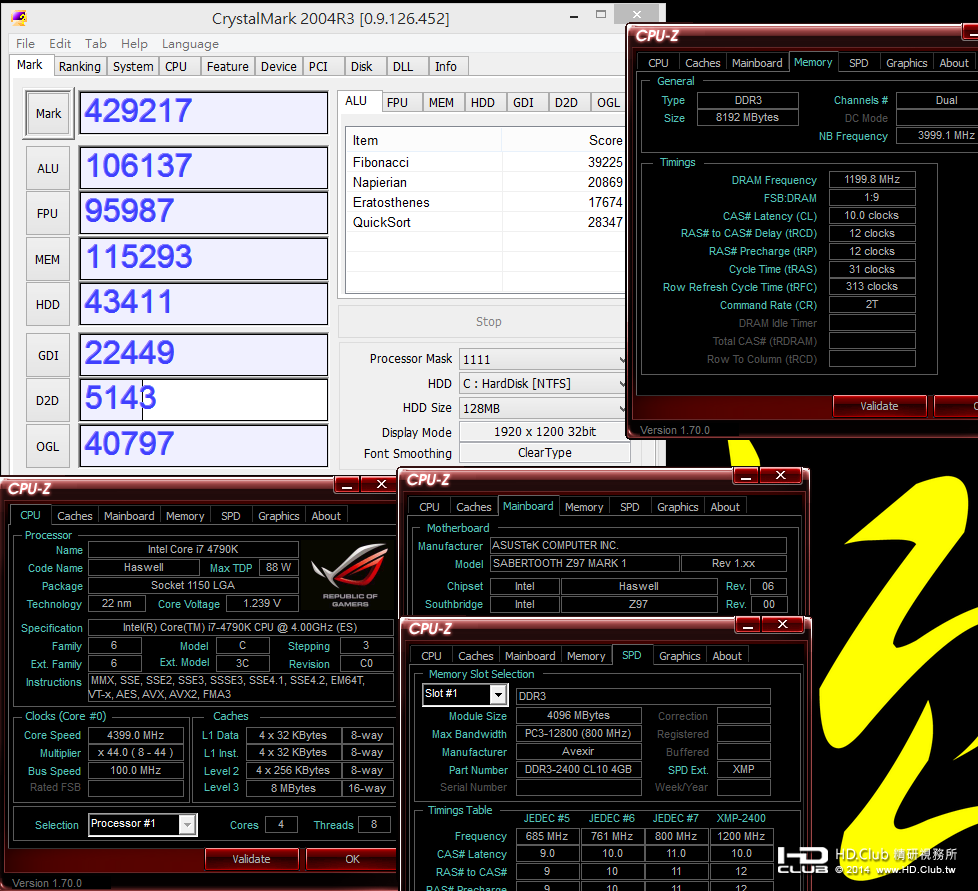

BIOS開啟XMP模式，其他皆為預設值，Windows電源選項為高效能
CPU 100 X 44 => 4399.0MHz 1.239V
DDR3 2399.6 CL10 12-12-31 2T 1.650V

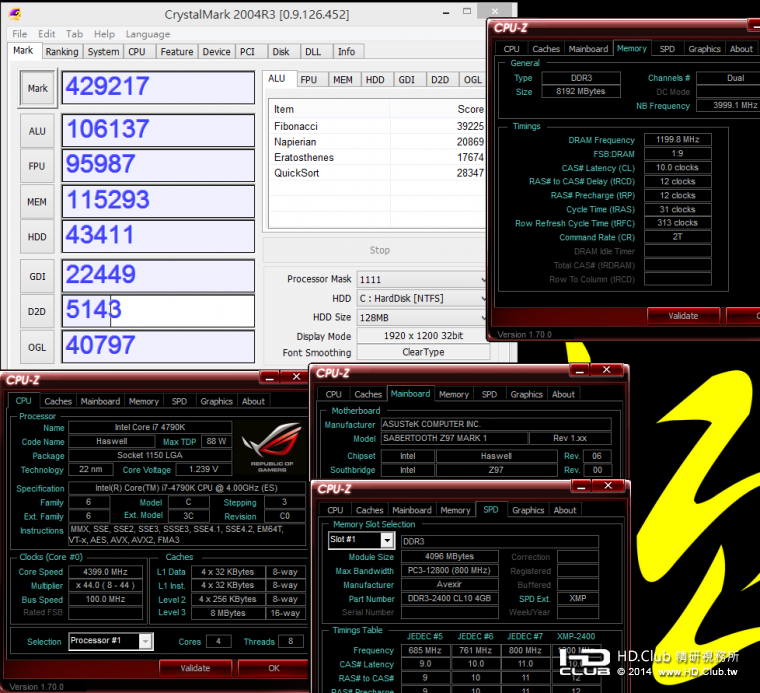

CrystalMark 2004R3 => 429217

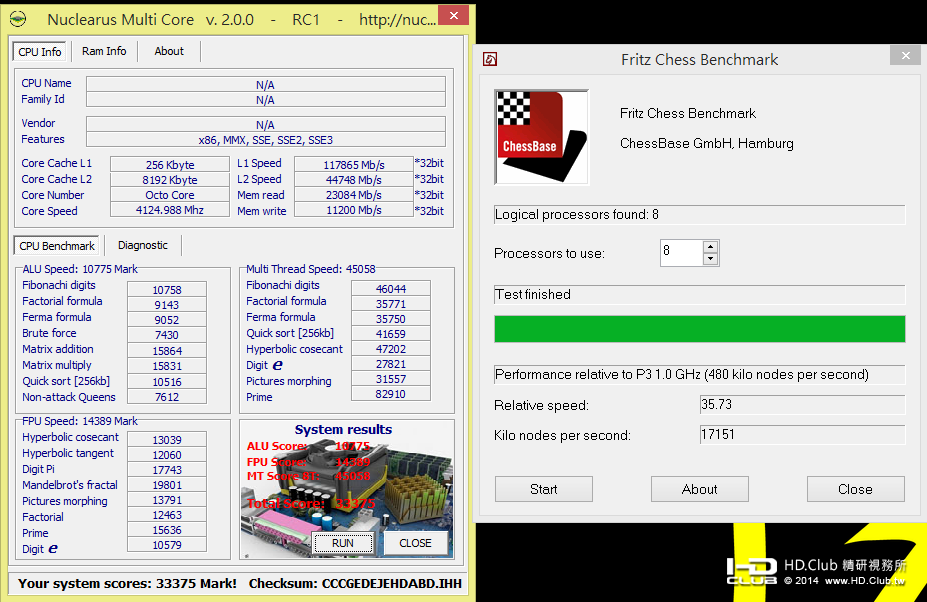

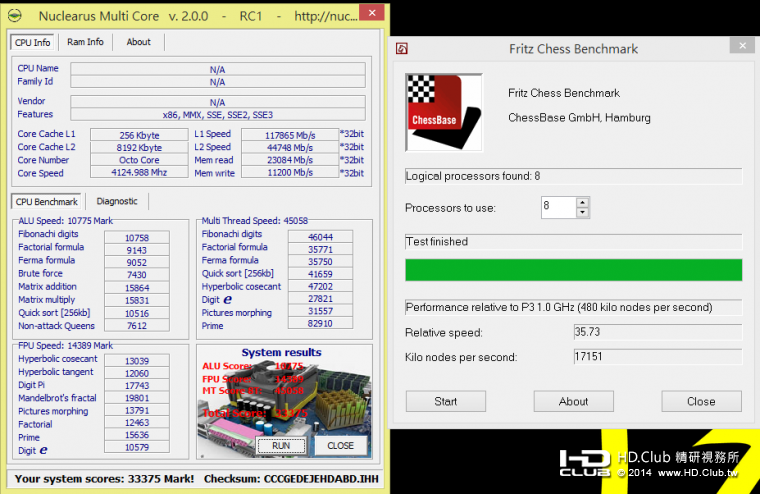

Nuclearus Multi Core => 33375
Fritz Chess Benchmark => 35.73 / 17151

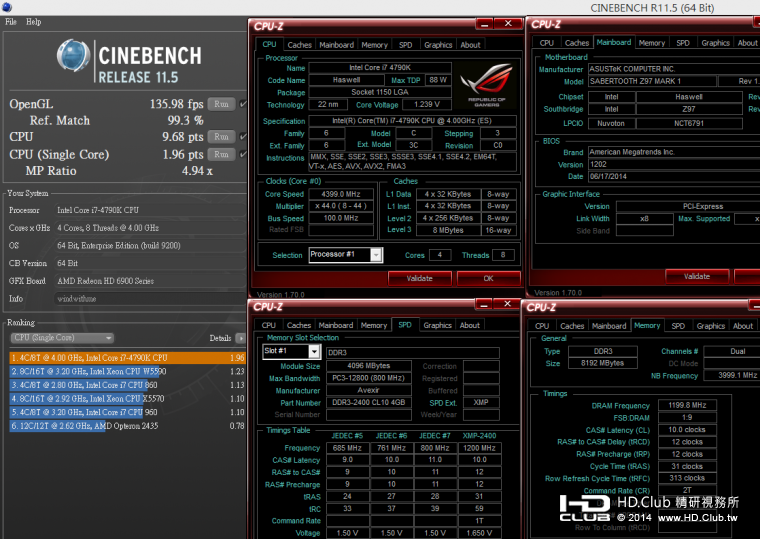

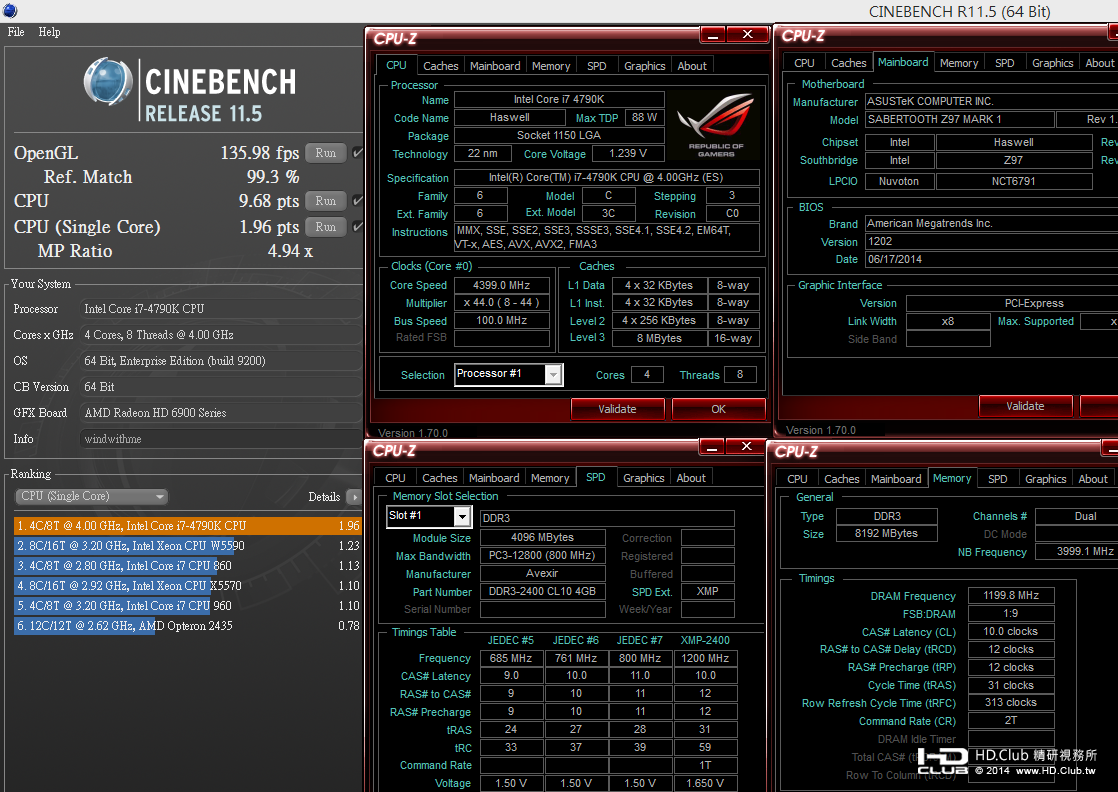

CINEBENCH R11.5
CPU => 9.68 pts
CPU(Single Core) => 1.96 pts

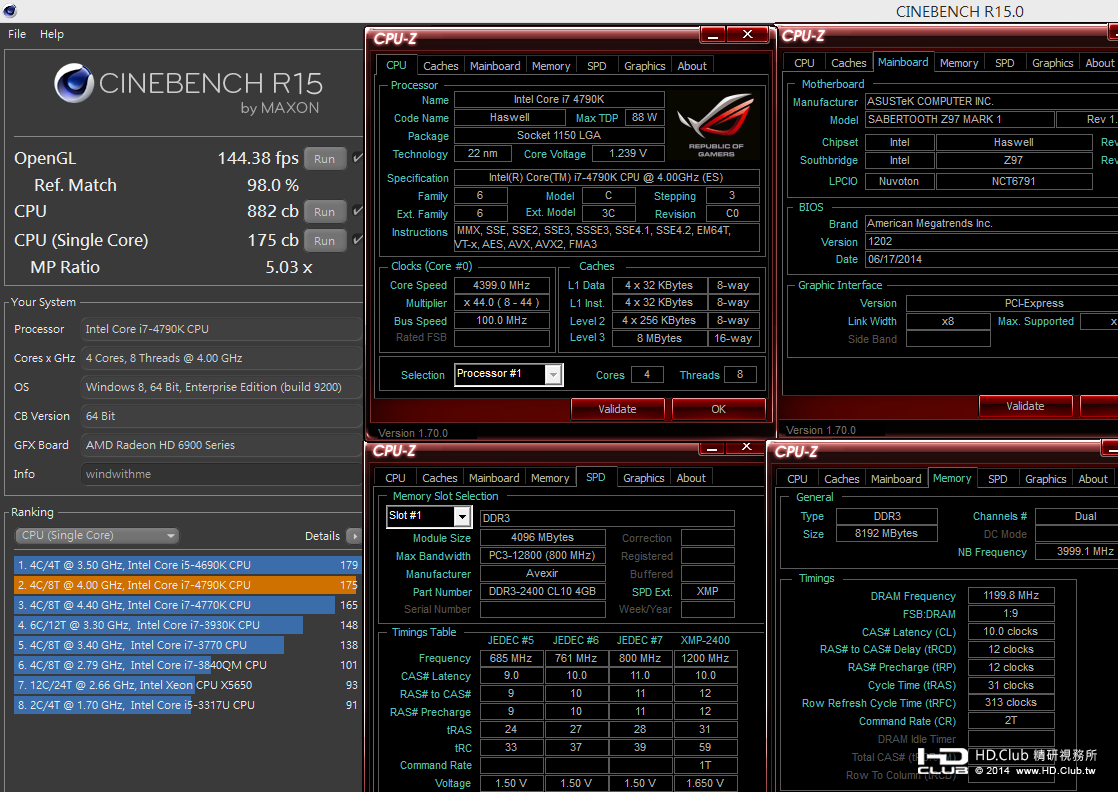

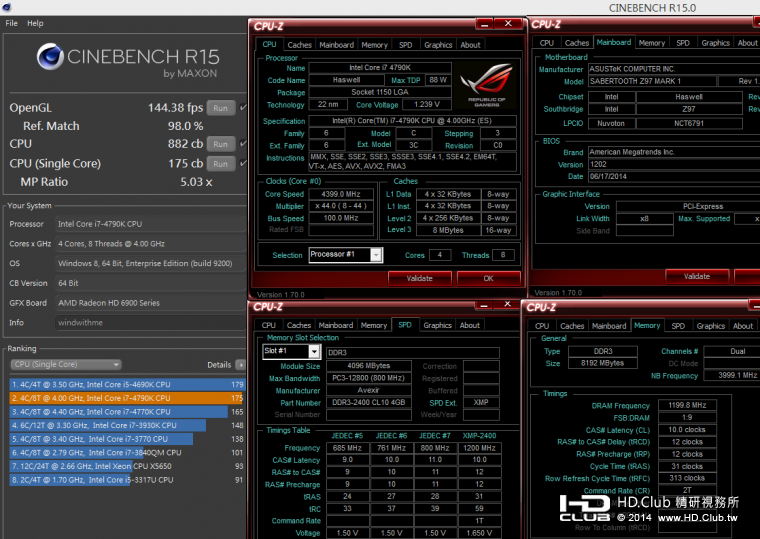

CINEBENCH R15
CPU => 882 cb
CPU(Single Core) => 175 cb

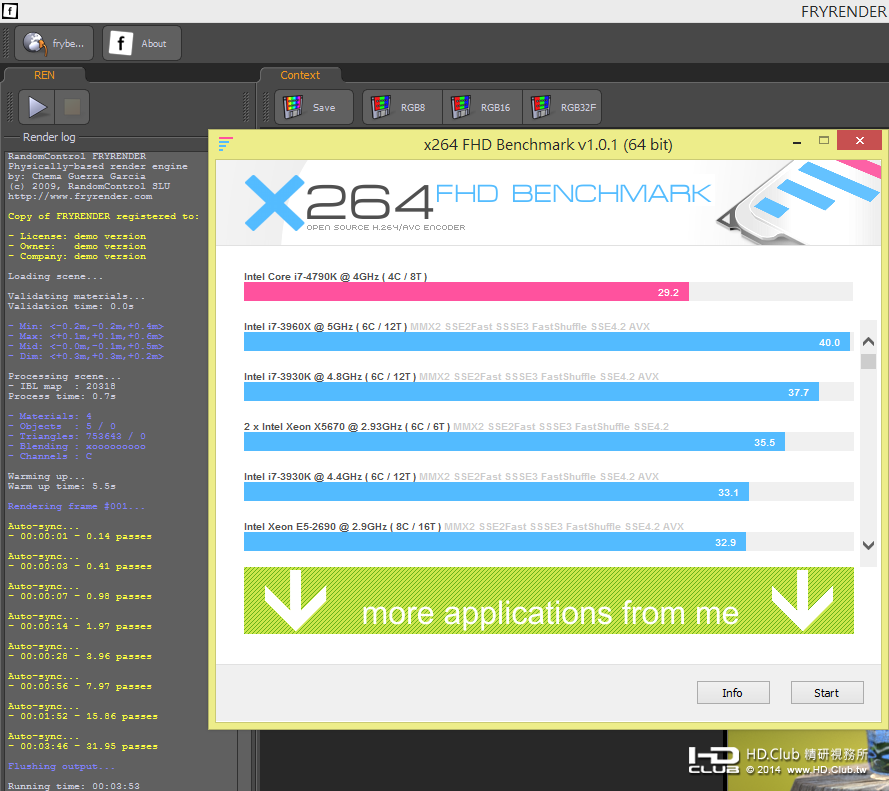

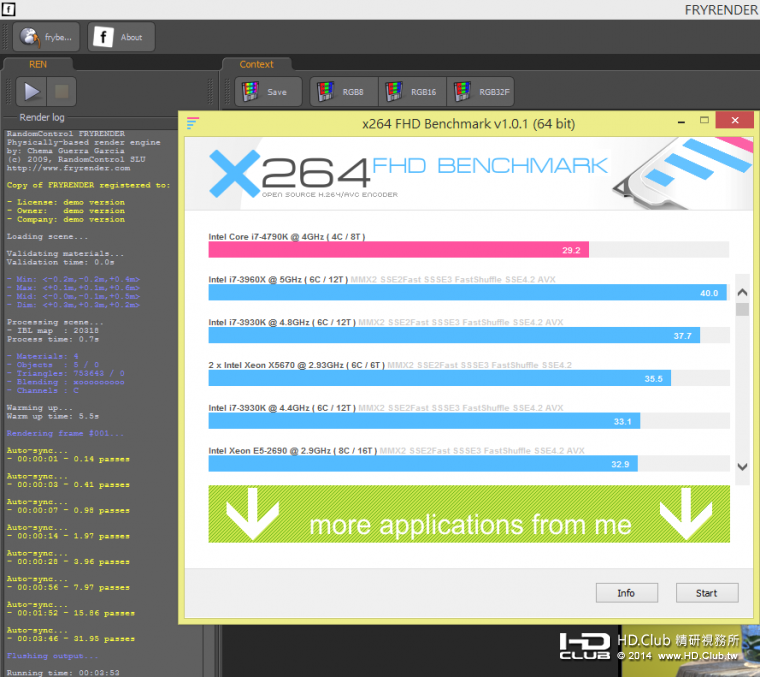

FRYRENDER
Running Time => 3m 53s
x264 FHD Benchmark => 29.2

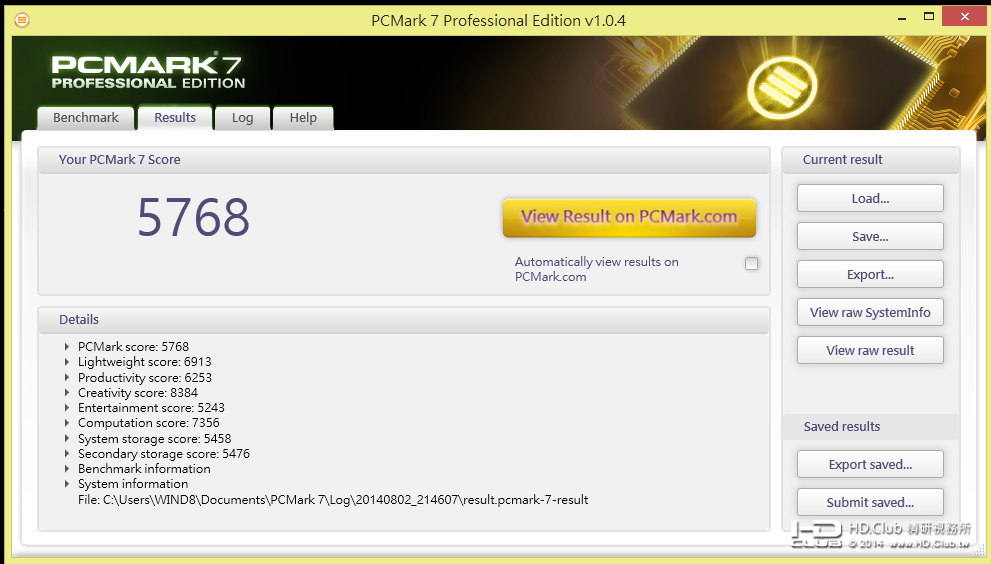

PCMARK7 - 5768


Intel Core i7-4790K預設時脈為4GHz，搭配Turbo Boost自動超頻技術至4.4GHz
以上幾個常見測試軟體在多核心部份的所得數據都大約是4.4GHz，並沒有降頻的狀況
和以前使用i7-4770K超頻4.5GHz的數據相比幾乎很接近，並且有不少效能相同的表現
i7-4790K不須要再超頻就接近以往空冷超頻穩定的效能，稱為官方超頻版一點也不為過

DRAM採用AVEXIR宇帷DDR3 2400，在台灣市場幾年前就開始有能見度
近期開始推出多款高時脈高階DDR3，AVEXIR高階版本為Blitz系列
目前推出到Blitz 1.1版本，第一眼看到外包裝以為是智慧型手機外盒
內部空間為可以放置最多四條DDR3的泡棉設計，包裝有別於其他品牌的高階產品

windwithme

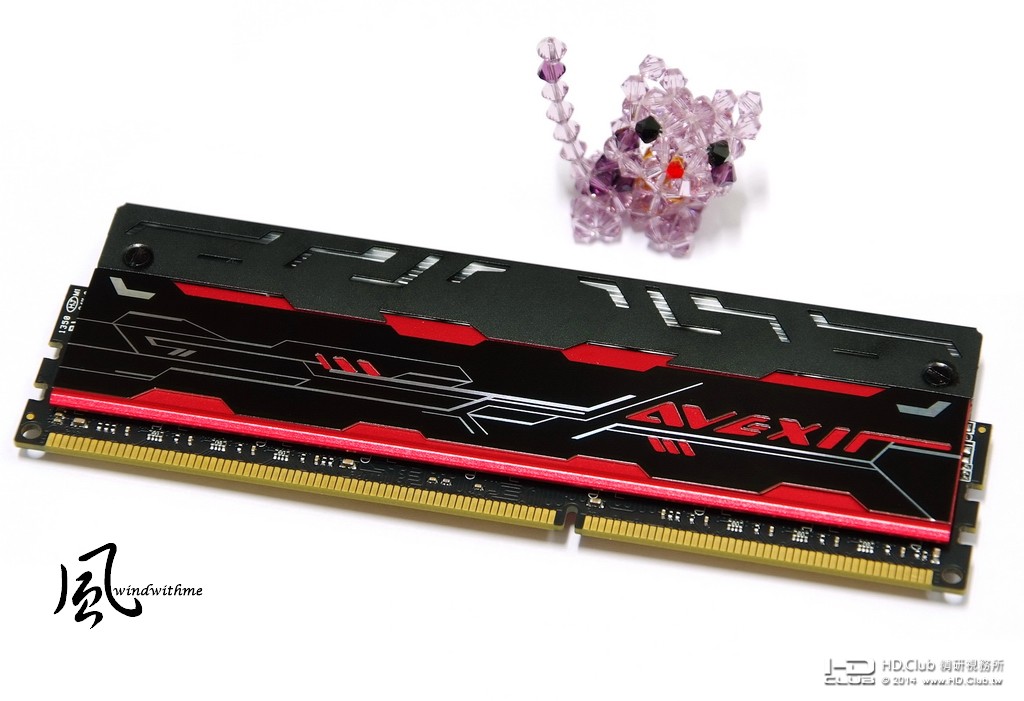

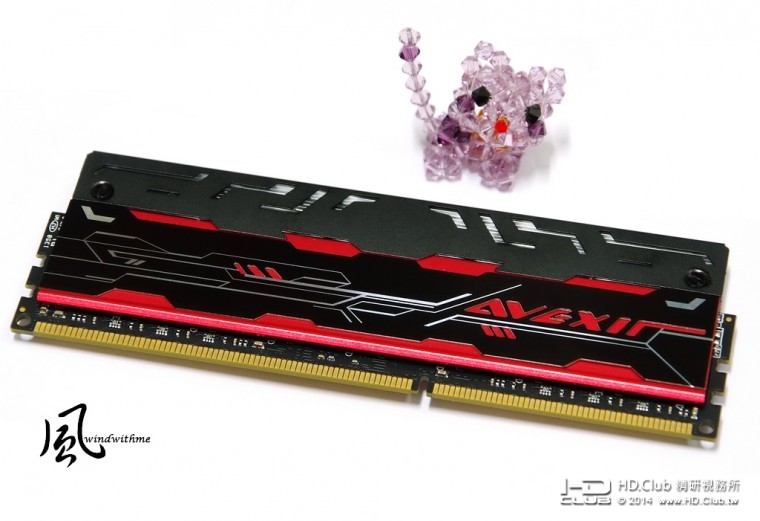

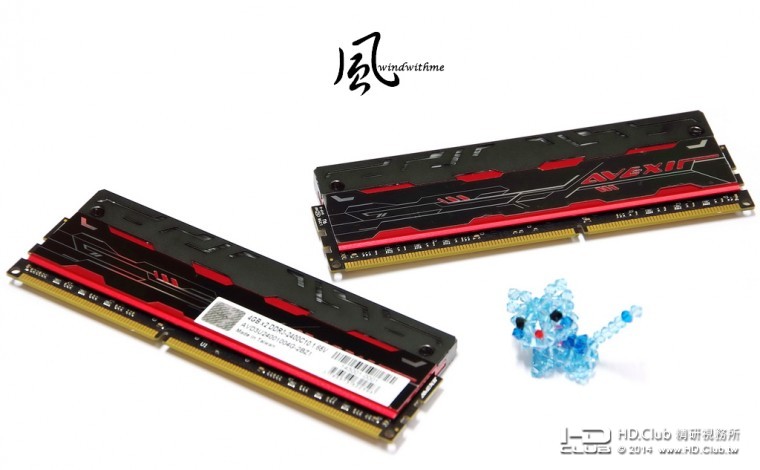

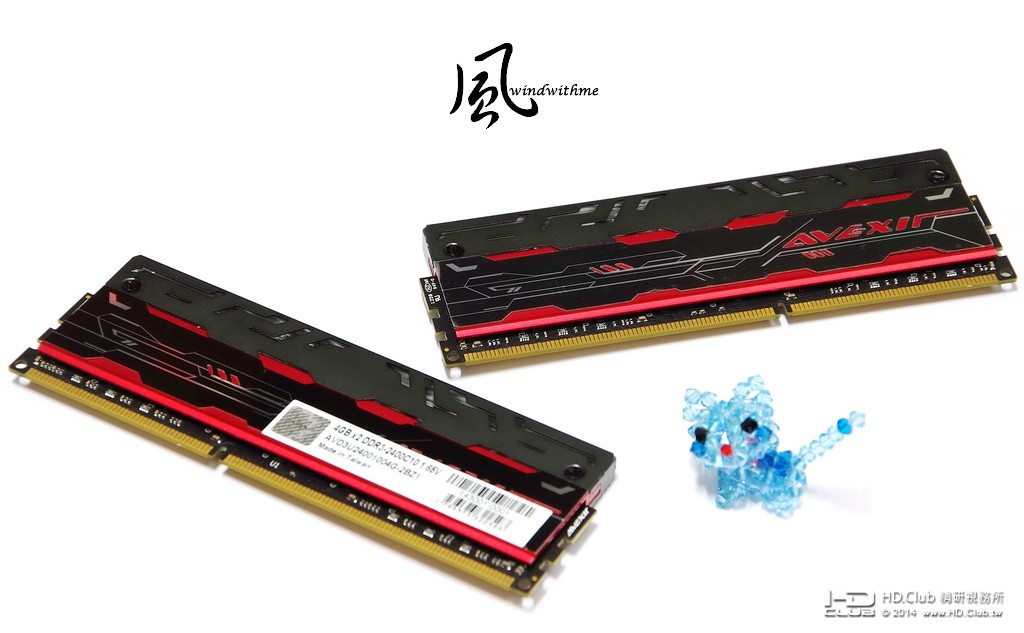

不少DRAM品牌在高階DDR3都搭載挑高型散熱片，增加散熱面積也增加美觀度
AVEXIR Blitz閃電系列採用相似的設計，並針對各品牌高階MB推出對應的散熱片
圖中為經典款的外型，紅黑色散熱片也適合目前許多Gaming MB做配色


此款本採用高散熱係數的膠為散熱片做貼合，另外上方有螺絲孔位的快拆設計
如果遇到塔型散熱器會卡到的狀況，使用者可透過快拆設計自行做高度調整
散熱片上方有乳白色線條區域，在使用中會發出類似白色閃電的一閃一滅燈號

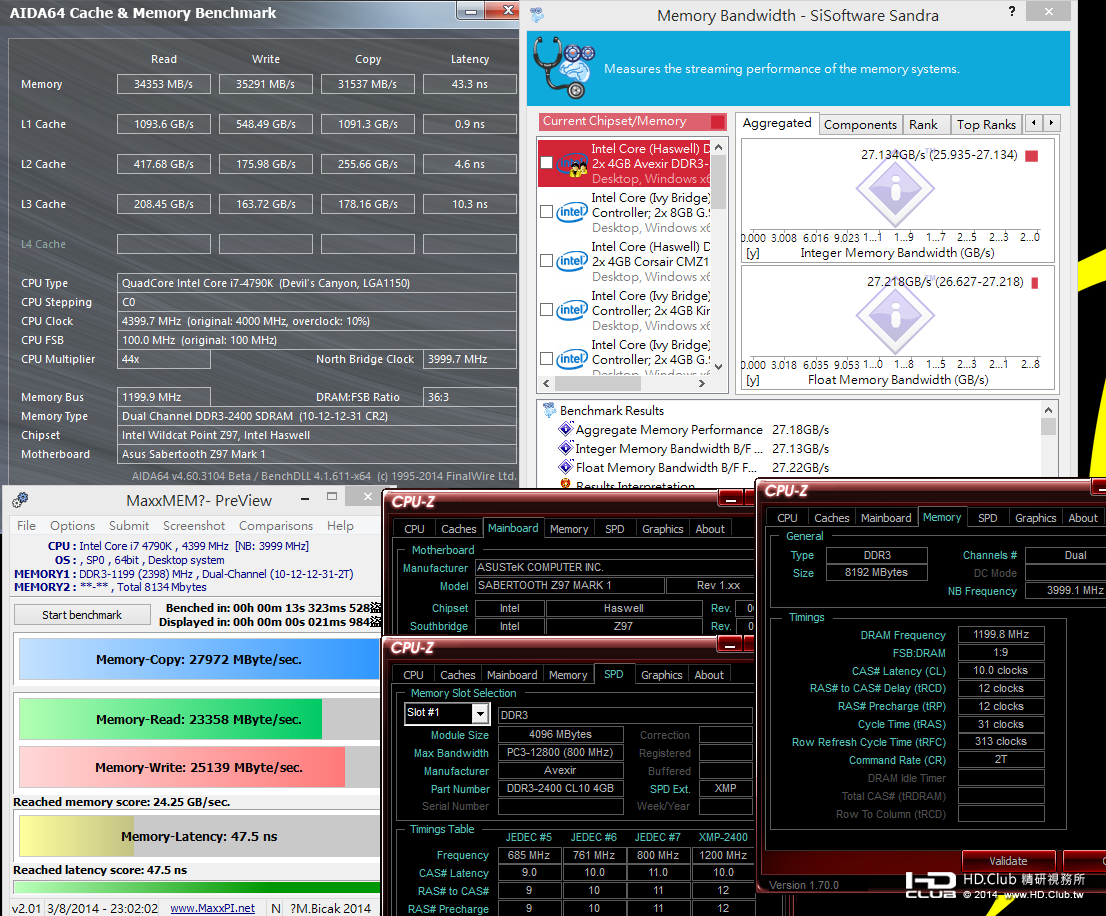

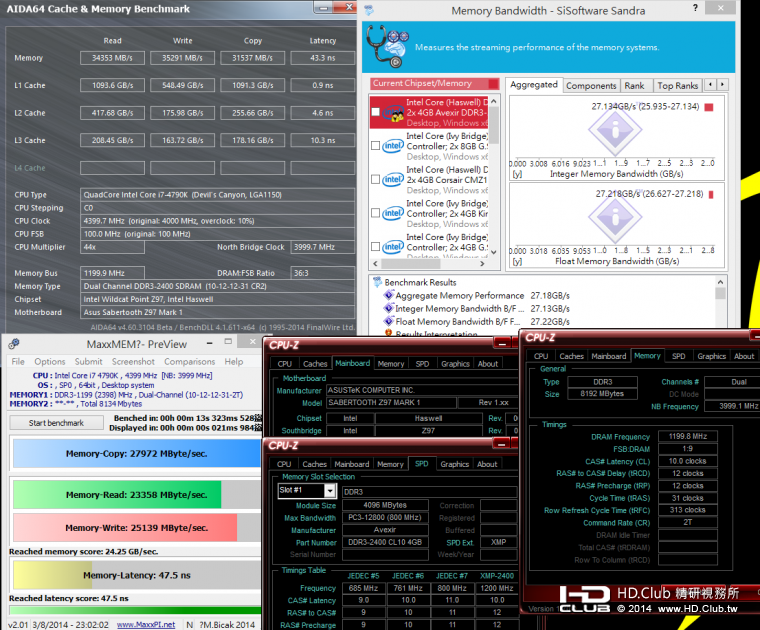

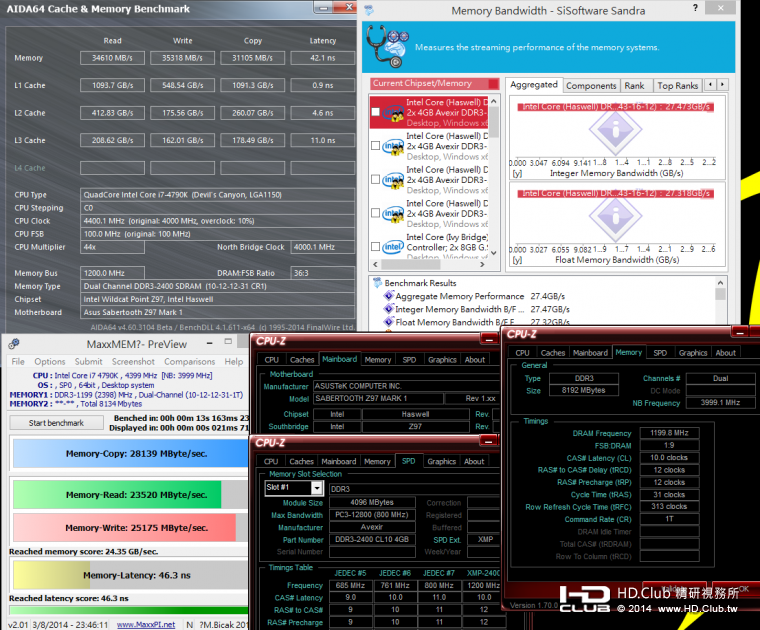

DDR3 2399.6 CL10 12-12-31 2T
ADIA64 Memory Read - 34353 MB/s
Sandra Memory Bandwidth - 27134 MB/s
MaXXMEM Memory-Copy - 27972 MB/s

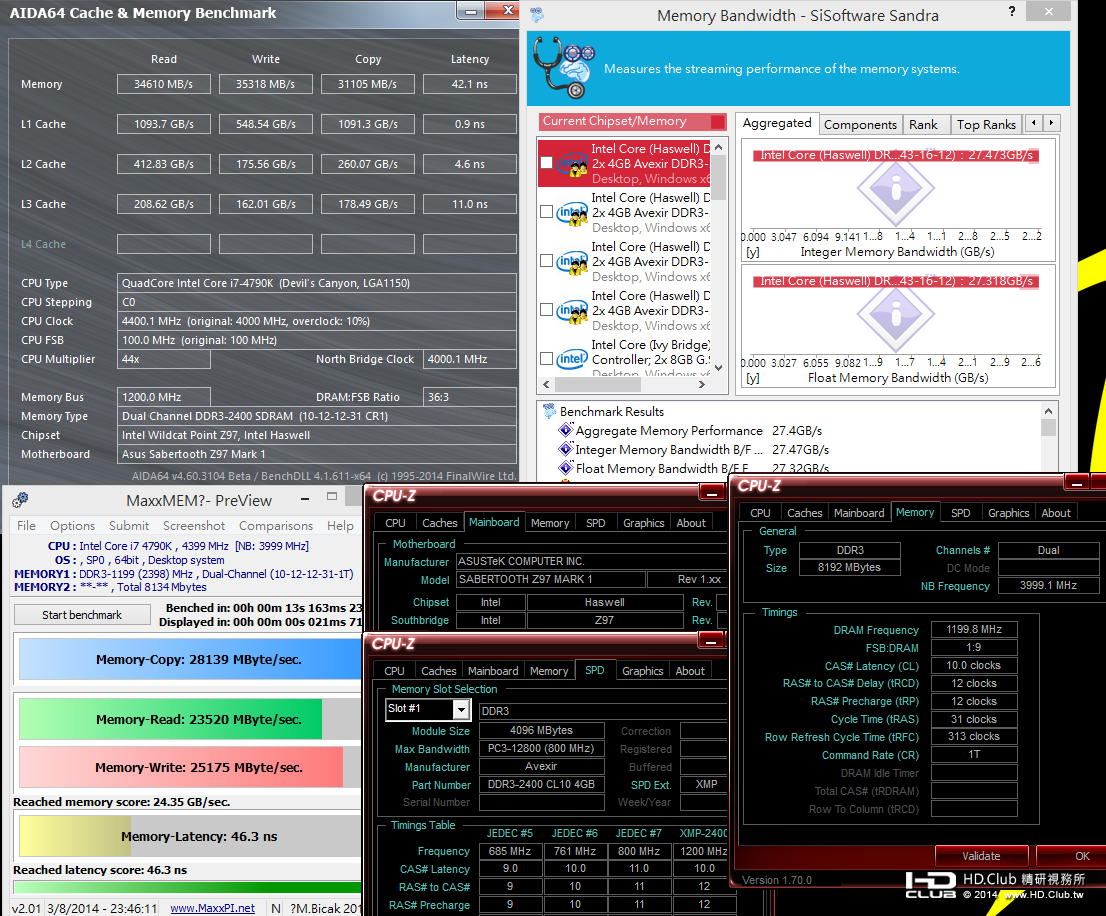

DDR3 2399.6 CL10 12-12-31 1T
ADIA64 Memory Read - 34610 MB/s
Sandra Memory Bandwidth - 27743 MB/s
MaXXMEM Memory-Copy - 28139 MB/s


DRAM是Intel Haswell架構進步最多的項目，時脈跟頻寬比Ivy Bridge提升不少
以上是DDR3 2400在1T與2T的頻寬比較，對於頻寬增加範圍較為有限
如果要往上超頻的話，有時建議使用2T的設定，除了增加穩定度也有不錯的頻寬表現
當然規格拉到DDR3 2800~DDR3000會再增加一些頻寬，不過價位也相對高上不少
個人認為DDR3 2400對於追求高效能DDR3來說，在頻寬與價位會取得較佳的平衡點

3D效能測試採用SAPPHIRE Raden HD 6970 CrossFire

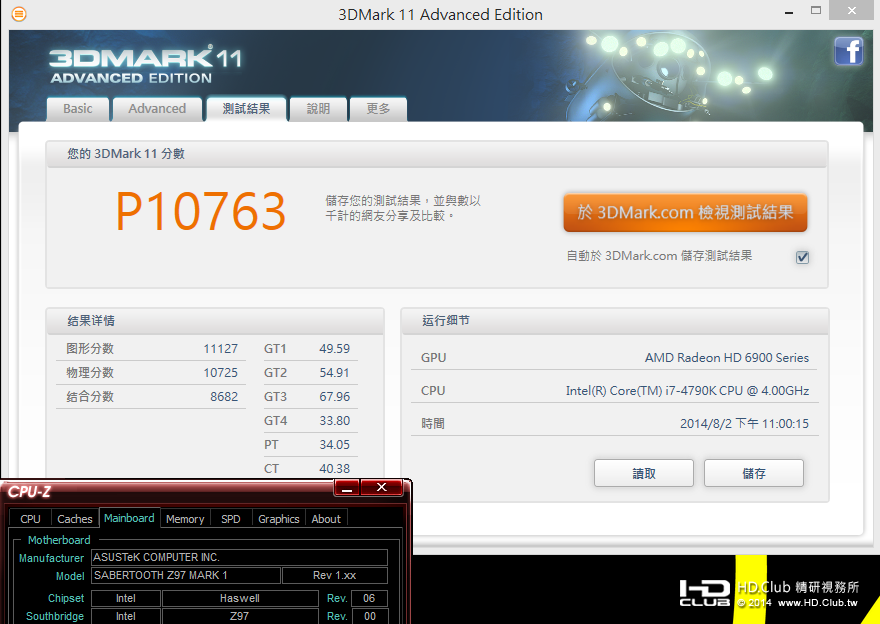

3DMark11 => P10763

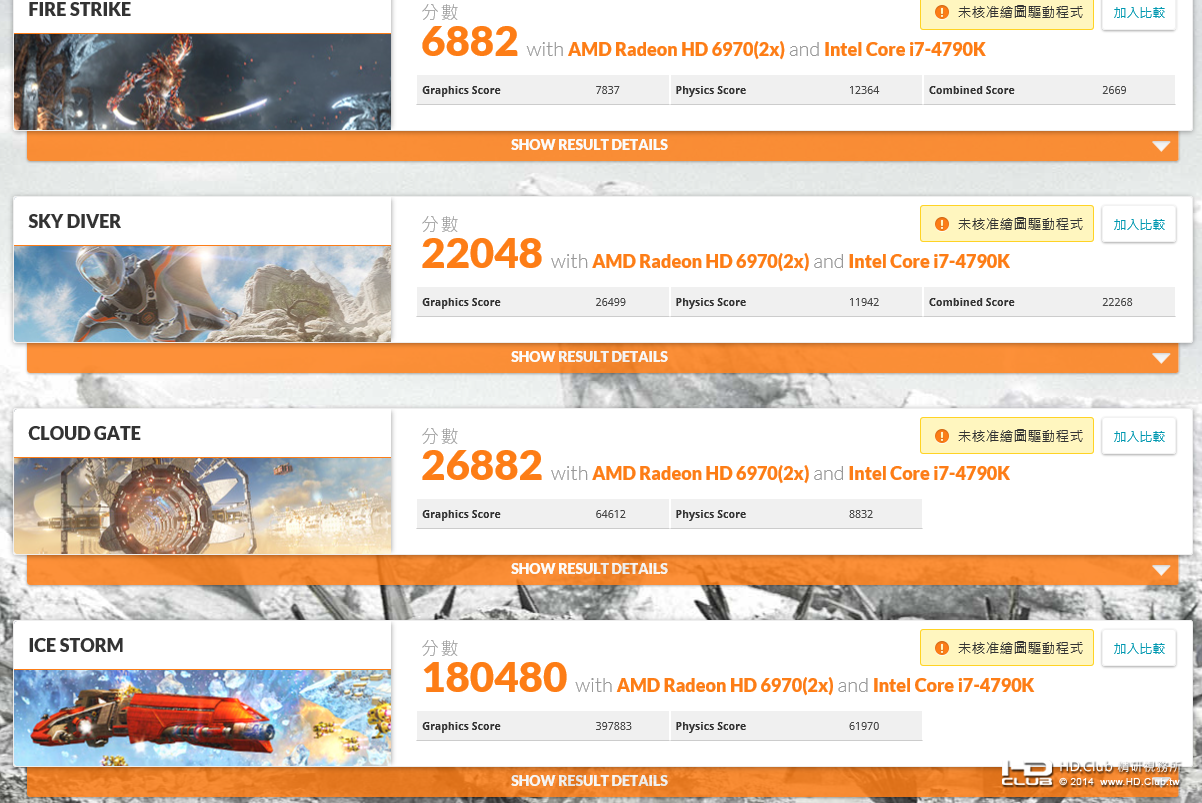

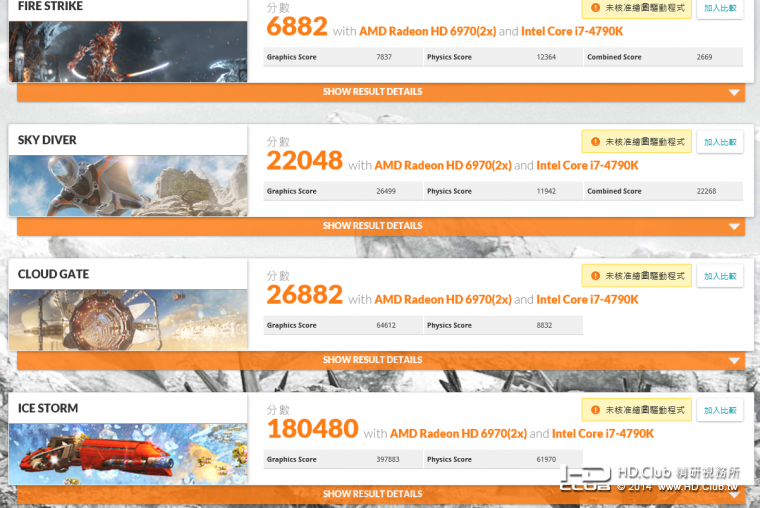

3DMARK => 6882 / 22048 / 26882 / 180480

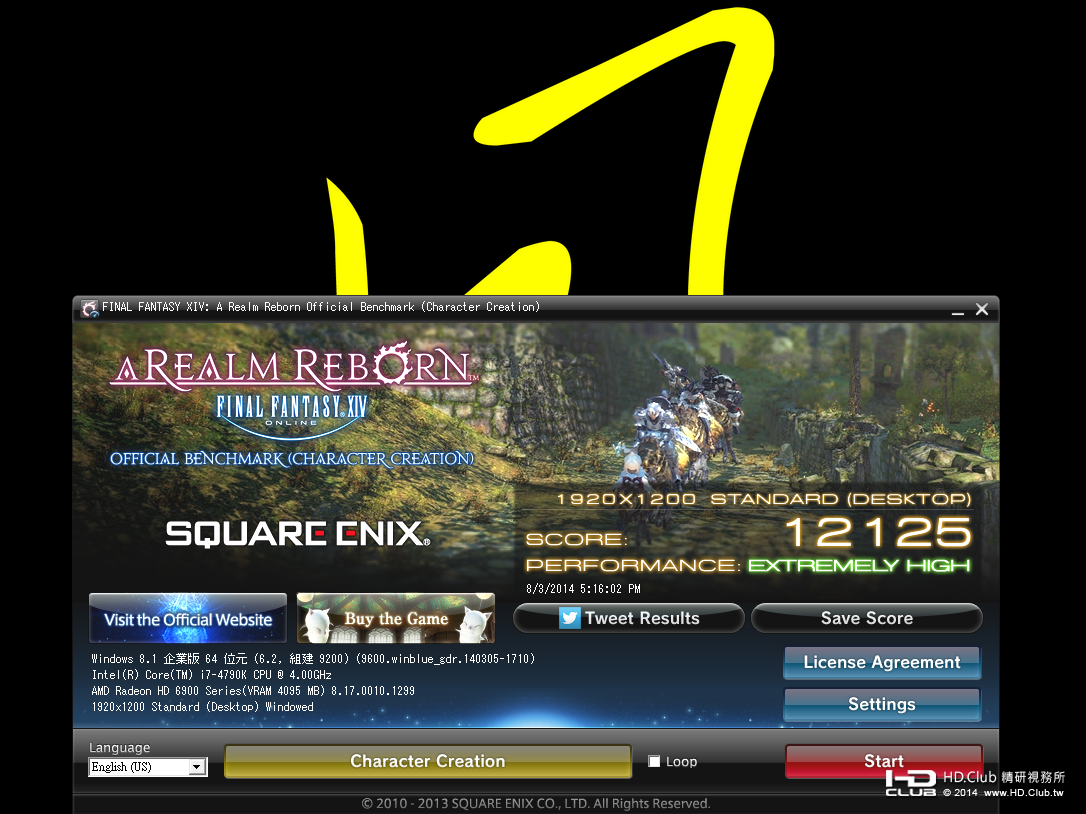

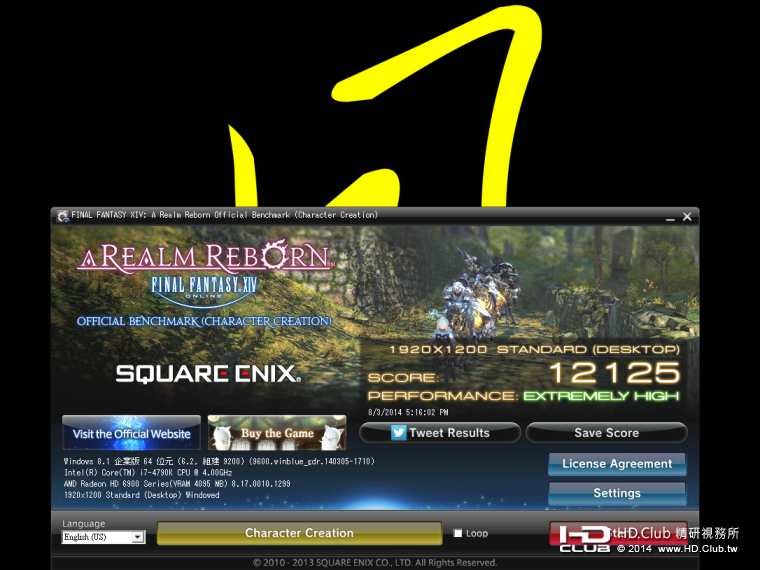

FINAL FANTASY XIV: A Realm Reborn(Character Creation)
1920 X 1200 Standard (Desktop) => 12125


多顯卡能支援至3-Way AMD CrossFireX與2-Way nVIDIA SLI技術
也可以搭載Dual-GPU顯示卡，2-Way nVIDIA SLI模式最高可以運行到Quad-GPU
以上測試對此款Z97在Gaming環境中的3D效能與雙VGA運作能力都相當不錯
但如果能有3-Way SLI規格便能達到高階Gaming MB所具備的3D效能擴充性

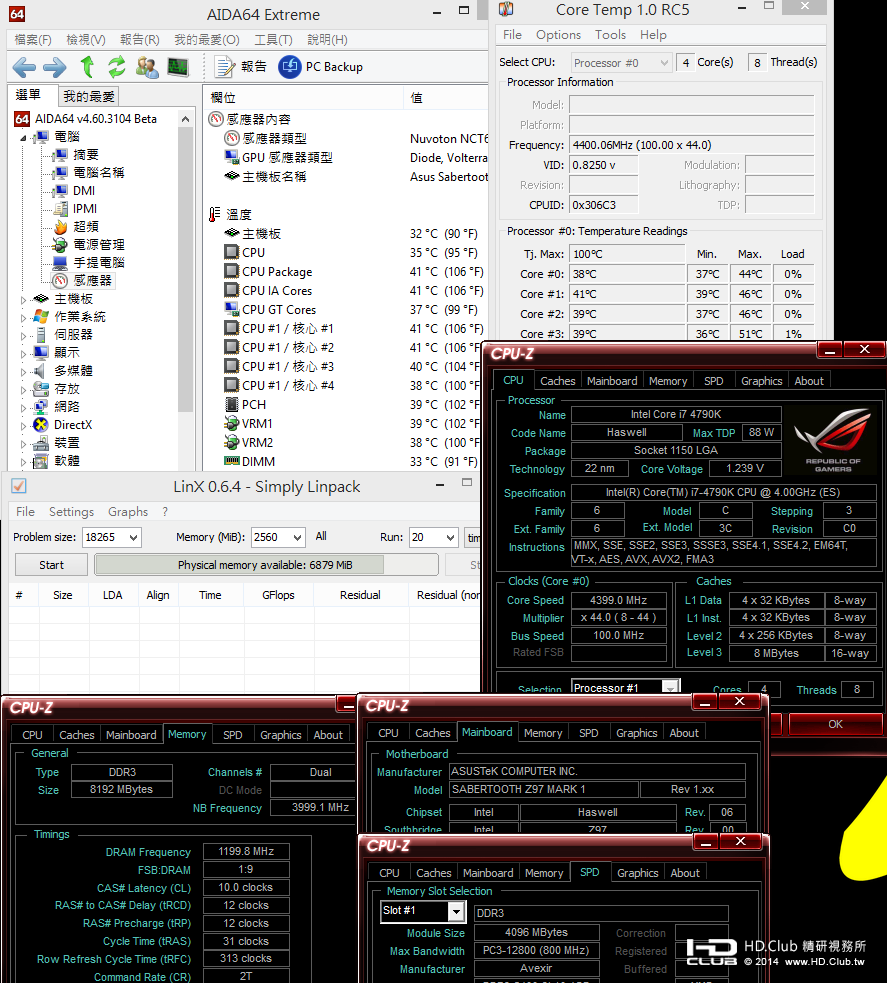

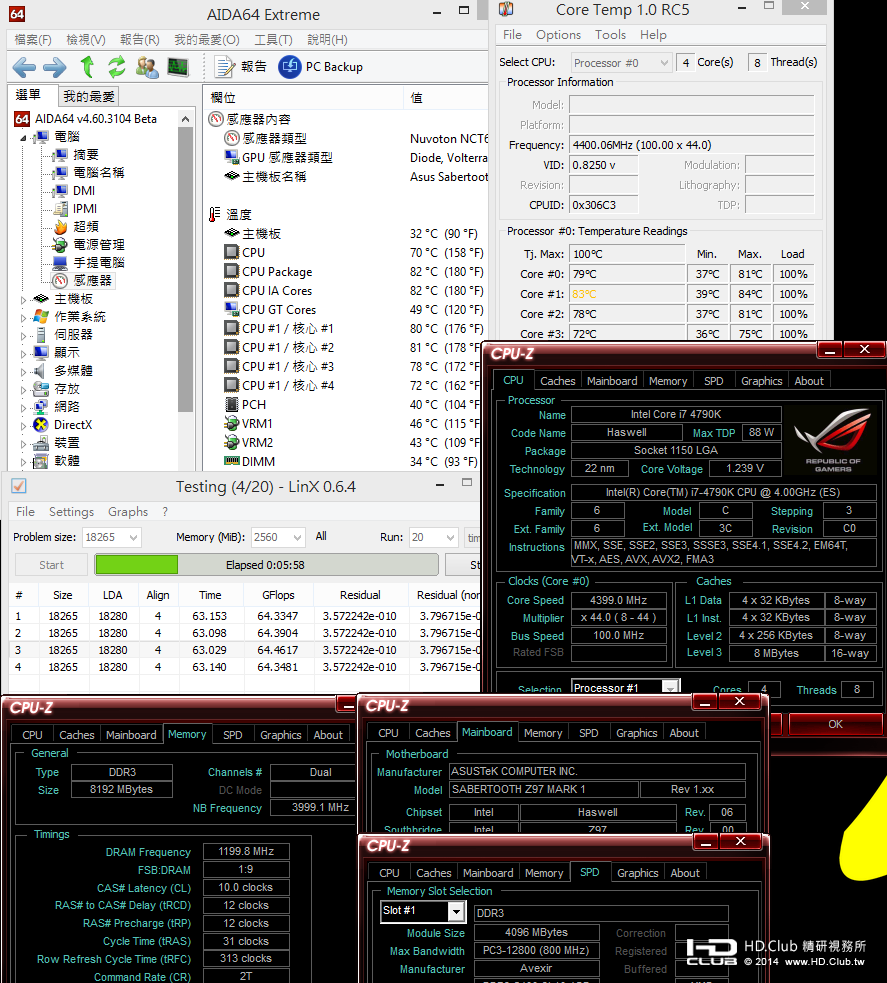

溫度表現(室溫約30~32度)
系統待機時 - 38~41


運作LinX讓CPU全速時 - 72~83


在夏天高溫的測試環境下，CPU的溫度表現會明顯再高一些
先前有網友提到4770K與4790K的預設值溫度表現看起來差不多
個人看法是因為再加上i7-4790K的時脈都比i7-4770K高上500MHz
溫度表現差不多的話，便間接證明4790K在散熱材質或封裝上的加強
礙於篇幅在此無法深入比較，但先前測試過4670K與4690K確實低上7~10度
這也是Intel改款後對於Devil's Canyon i5-4690K與i7-4790K的優勢所在

ASUS SABERTOOTH Z97 Mark 1
優點
1.Thermal Armor散熱裝甲與TUF Fortifier強化背板，完整加強MB保護性
2.TUF系列採用10K Ti日系電容、新超合金電感和MOSFET，通過軍規耐用度專業認證
3.Thermal Rader2改版搭配TUF ICe微晶片讓監控溫度與風扇轉速更精確
4.UEFI BIOS擁有出色的超頻能力、操作方便的介面與不錯的順暢度
5.專用配件包內附Dust Defender防塵罩，將閒置IO或PCI-E接孔加以保護
6.音效設計與用料比上一代Z87有所提升，音質表現也讓人更為滿意
7.五年保固為目前市場上MB最長保固期限的產品

缺點
1.在Z97市場中的價位對於消費者來說還是偏高一點
2.如能有3Way-SLI的規格會更好
3.建議音效接孔可以使用鍍金材質



效能比 ★★★★★★★★☆☆ 85/100
用料比 ★★★★★★★★☆☆ 90/100
規格比 ★★★★★★★★☆☆ 83/100
外觀比 ★★★★★★★★★☆ 92/100
性價比 ★★★★★★★☆☆☆ 79/100

有些3C產品的使用觀念在此提出windwithme個人經驗
基本上都會有良率的問題，並沒有哪一款3C產品可以出貨後100%不會損壞或故障
而TUF系列在設計與用料都是盡量以提升妥善率、增加耐用度或壽命的方向
再搭配較長的五年保固期，讓這段使用期間內若有故障可以得到維修服務
先前也有網友提出散熱裝甲加裝輔助風扇使用久了會有積灰塵的問題
此回配件中也出現風扇濾網的組合，將可以有效降低入塵的機率
若沒有使用風扇的環境下，以Thermal Armor和TUF Fortifier包覆範圍來看
SABERTOOTH Z97 Mark 1基礎入塵率會比一般MB還要少很多

SABERTOOTH Z97 Mark 1在音質表現相當值得一提，也花了些時間試聽比較
在聽歌或是影片欣賞都有很不錯的表現，甚至不輸某些主打音效的Gaming Z97
雖然官方網站已強調音效設計與用料有再做提升，不過聲音表現還是讓我有些意外
SABERTOOTH Z97 Mark 1屬於TUF系列中最高階版本，在售價方面也會較高一些
還有另一款Mark 2，沒有搭載Thermal Armor與TUF Fortifier強化背板
網路查到的價格資料平價不少，會是提供給對TUF系列有興趣的消費者另一種選擇

越高階產品往往規格與用料會越好，對消費者來說價格可能是比較會去考慮的環節
越入門產品價格會越低，消費者族群也會越廣，但規格與用料是值得探討的地方
以上這兩個方面是相對的，也希望消費者可以依自己預算及需求去選擇想要的產品
TUF系列走出Gaming與OC這兩大普世路線，讓喜愛耐用度的消費族群有了另一個方向
以上是windwithme對於此款Z97 MB的分析，希望讓有興趣的網友有更多的參考依據
