[商家資訊] BENEVO推出用Mini Displayport螢幕延展器呈現多螢幕電視牆方案

[複製連結]

發表於 2014-10-31 07:31:03 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
BENEVO推出一款1進3出的Mini Displayportw畫面同步/延展器(BMDPS103E),透過這一款機器,可以將畫面延伸到2到3個螢幕顯示,也可以設定成畫面同步顯示於2到3個螢幕上。這一款設備可以讓使用者呈現HD高畫質,單一螢幕最高解析度為1920x1200,適用於將大型畫面顯示在多個延伸螢幕的場合。

應用領域
◆ 家庭與辦公室顯示
◆ 股票看板
◆ 電腦遊戲

功能特點
◆ 可以將Mini Displayport畫面延伸到2到3個螢幕顯示,也可以設定成畫面同步顯示於2到3個螢幕上
◆ 支援Displayport 1.1a, VESA DDM標準, HDCP 1.3與EDID 1.4
◆ 支援連結速率2.7Gbps(HBR)與1.62Gbps(RBR)
◆ 支援HD高畫質與完整的顯示效能,不會有延遲與顯示限制
◆ 免安裝軟體,不需軟體更新,支援隨插即用
◆ 通過WHQL測試與認證
◆ 單一螢幕輸出解析度最高可達1920x1200
◆ 可用於任何具有Mini Displayport輸出的電腦或筆電
◆ 台灣設計製造,外銷機種,品質保證

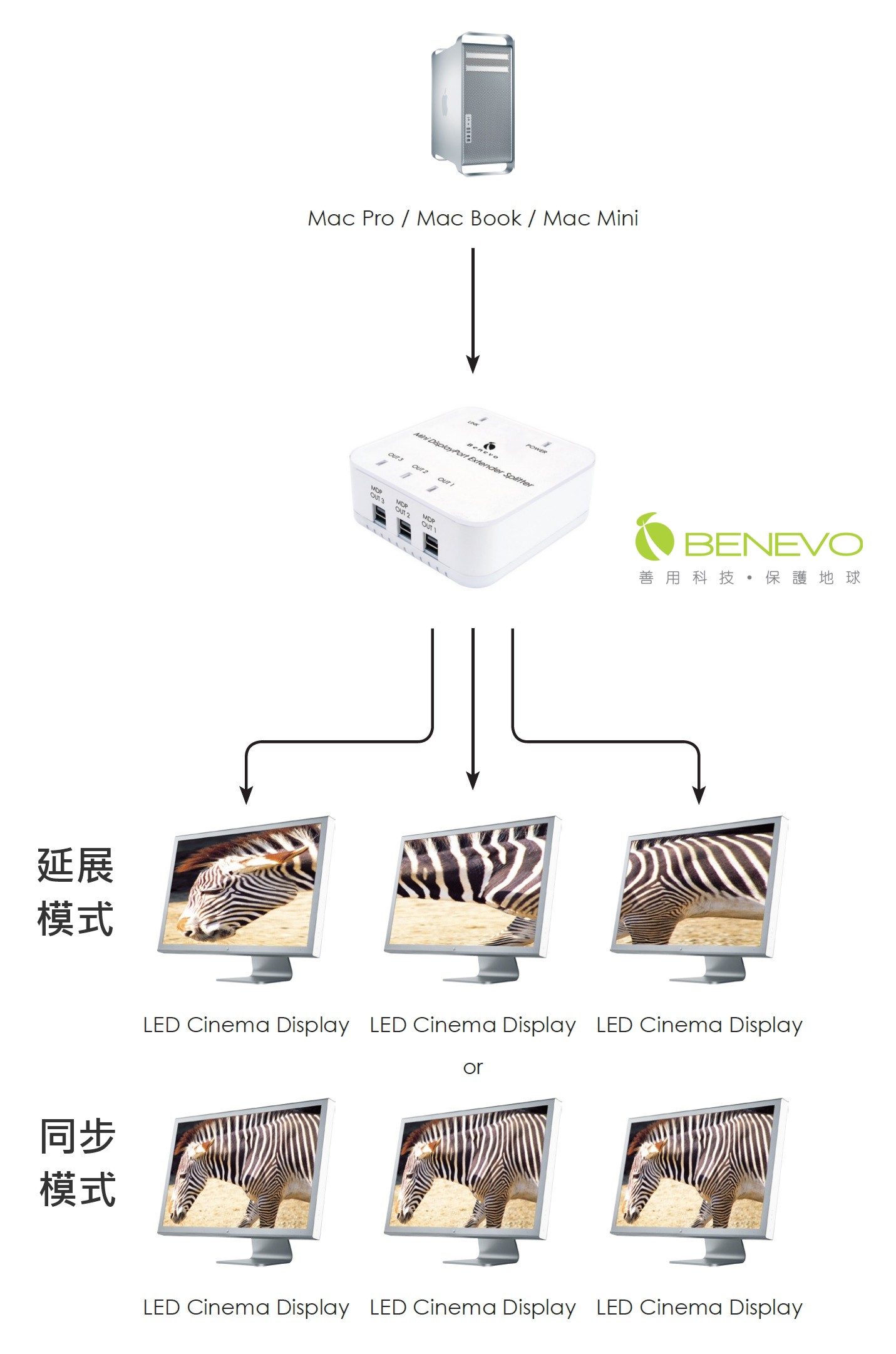

應用示意圖 - 搭配多埠Mini DP顯示卡輸出為多螢幕高畫質電視牆



發表於 2014-10-31 07:56:03 | 顯示全部樓層
4K版本還要等很久嗎?

這是昨天BenQ發表會的場合,現場用三部HD延展合併成一個超寬景畫面。
上述的產品也可以做到這樣的同步效果嗎?


回覆

使用道具 舉報


 樓主| 發表於 2014-10-31 09:26:08 | 顯示全部樓層
本文章最後由 BENEVO 於 2014-10-31 20:12 編輯

這一款架構是Mini DP & Displayport1.1a版,就此規格,支援最高解析為2560x1600或對等頻寬之解析,還無法達到4K2K,4K2K如果有推出時間,再提供參考。

要達到這樣三螢幕,如果透過單一台這樣的機器,單一螢幕的解析還不能達到1080P,大約是720p,下面是連接3顆螢幕對應的解析度列表,From PC是指PC的Mini DP埠所偵測到的解析度,To Monitor是指延展切割後輸出給螢幕的解析度


要做這樣的應用,需要通盤評估顯卡的支援、可應用的周邊裝置、顯示設備、要達到的結果與相關硬體建置費用因素。例如要組成一個12個螢幕組成的電視牆,如果希望每個螢幕都是1080P等級,透過一個具有6埠Mini DP輸出的顯卡,與搭配這樣的延展器,或許是可行方案之一。
回覆

使用道具 舉報


發表於 2014-10-31 09:46:38 | 顯示全部樓層
BENEVO 發表於 2014-10-31 09:26
這一款架構是Mini DP,所以仍受限於Mini DP輸出的解析度,就此規格,Mini DP支援最高解析為2560x1600或對等 ...

應該不是受限於 "Mini DP" , 而是受限於 DisplayPort 1.1a 規範
DisplayPort 1.1a 的頻寬並沒有提升, 與 1.0 版同樣是 8.64Gbps 速度
所以無法單一輸出埠達成較高的解析度.

DisplayPort 1.2 版才將頻寬提升至 17.28 Gbps (High Bit Rate 2 - HBR2 mode)

理論上, 1.1 版最大可達 2560x1600 60Hz
1.2 版可達 4096x2160 60Hz
回覆

使用道具 舉報
