【後製】Element 3D v2的線框掃瞄變成實體效果

PhilKo

本文章最後由 PhilKo 於 2014-12-31 17:45 編輯

利用遮罩作出線框掃描成實體(這效果真難取名)的感覺

之前在看產品介紹影片的時候，覺得這支影片的效果真棒，用內容農場的語氣來說就是：

所有人看到這支影片都讚嘆不已，尤其是1分29秒的時候我真的驚呆了。

連結在此，請大家回味一下。

之前也沒機會摸索，想找相關教學還不知道怎麼下關鍵字，這幾天看Element 3D v2的官方文件的時候，忽然把一些零碎的技巧揉在同一個麵糰裡，疑似可以作出類似效果。

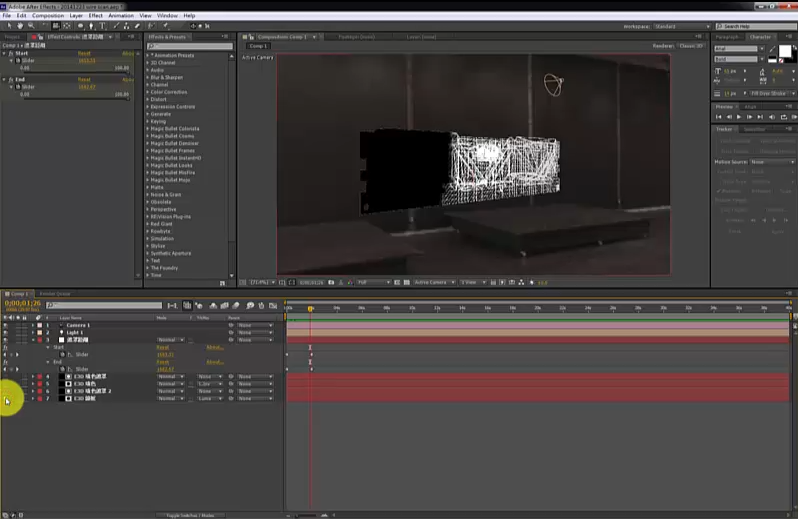

先看結果影片，沒有錄音，用滑鼠大概介紹一下關鍵技巧。

分解圖說明

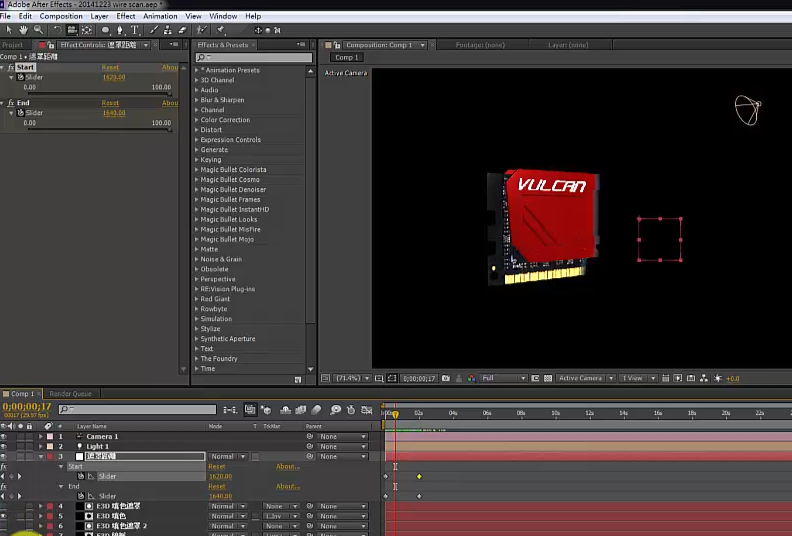

可以用slider control去調整掃瞄範圍，製作過程會比較彈性

當然先要有一個全彩的模型，我們放置這個模型的圖層(layer)，後面會再複製出幾個作別的用途

然後要有一個線框的模型，作法就是複製剛剛全彩模型的圖層，貼到新圖層，然後進去改材質為線框(官網介紹)

我們需要的遮罩，也是用第一個全彩的圖層再複製出來，並且改成Z depth(官網介紹)

遮罩加上彩色模型，並試著調整Z depth參數的效果，參考官網關於trkmat介紹

將剛剛的遮罩再複製一個出來當線框模型的遮罩，這樣剛剛調整的可視距離參數會一樣，而且兩個遮罩會是相反的，比方一個是Luma Matte，另一個就會是Luma Inverted Matte

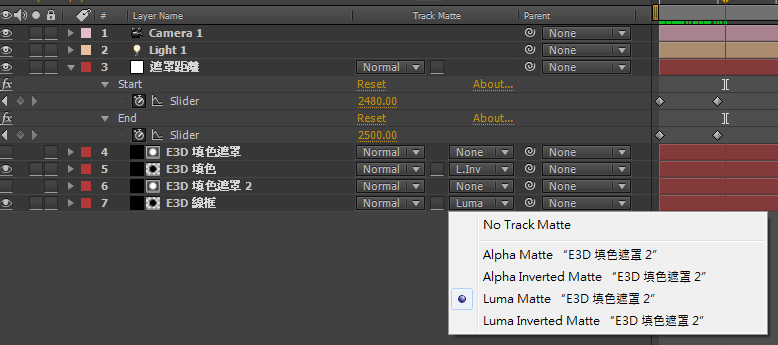

這是我的排列方式

第二部分就是參數的調整，由於我們有兩個遮罩，這樣子調整參數會耗兩次工，一個不小心沒接好會有破綻，所以把兩邊的參數，用同一個Slider control綁定，也就是我只要調整一個Slider control，就同時可以更動兩個遮罩的參數。

Slider control設定方法

遮罩邊緣有些微的光暈，這裡用的是Fog，我還是看到文件才知道這竟然是用Fog作出來的，用的是Taper選項。

關鍵點大概是這樣，趕快寫下來免得自己忘記~~
