解放 Sony A7s 的 4K 封印，Atomos Shogun 報到 (韌體 6.51 版釋出)

alex

本文章最後由 alex 於 2016-1-14 08:52 編輯

NAB2014 會場上首次亮相的 Atomos Shogun 4K 記錄器，終於如原廠所說在聖誕節前發貨了。
Atomos 台灣總代理「正成貿易」也在第一時間引進台灣，並在跨年前夕讓小弟我看到了這神器的廬山真面目！

12/31中午，由正成產品經理親自拎著這箱來面交！

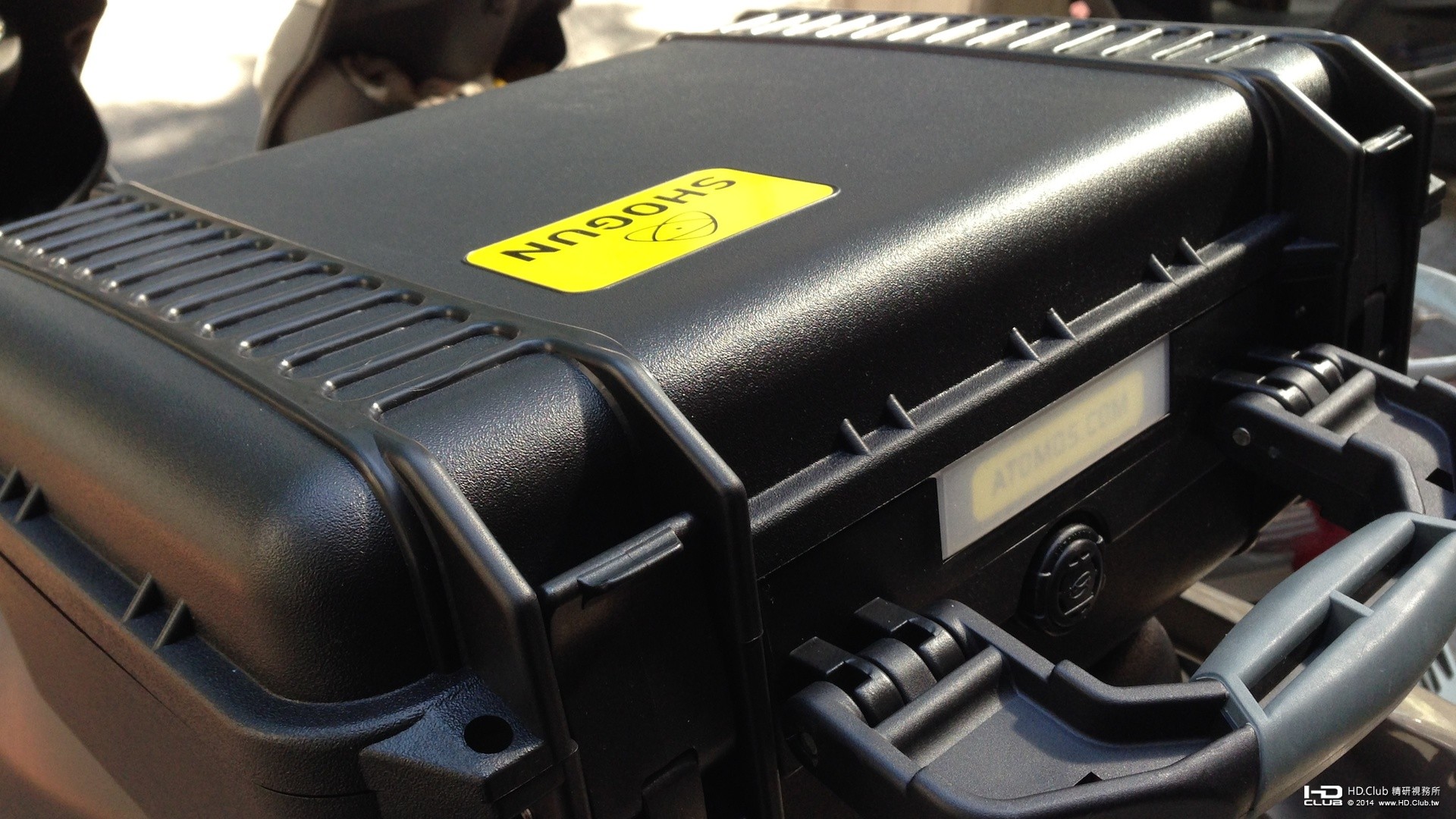

話說這外箱並不是他們另外找來裝 Shogun 的唷，而是 Atomos 原廠超貼心的直接拿攜行箱當做商品的包裝。

Atomos Shogun Box

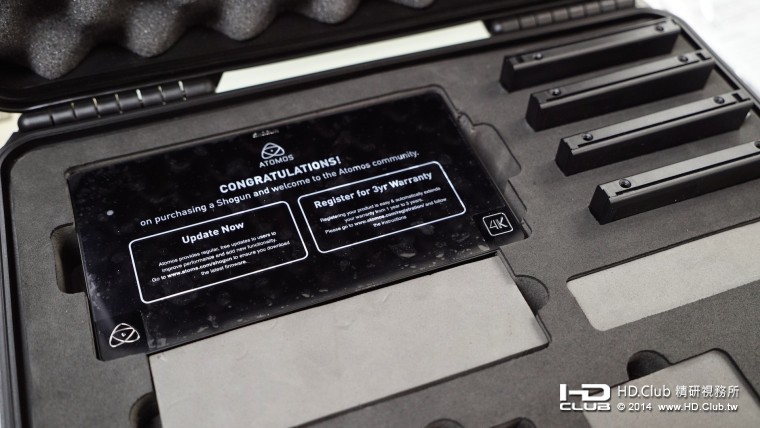

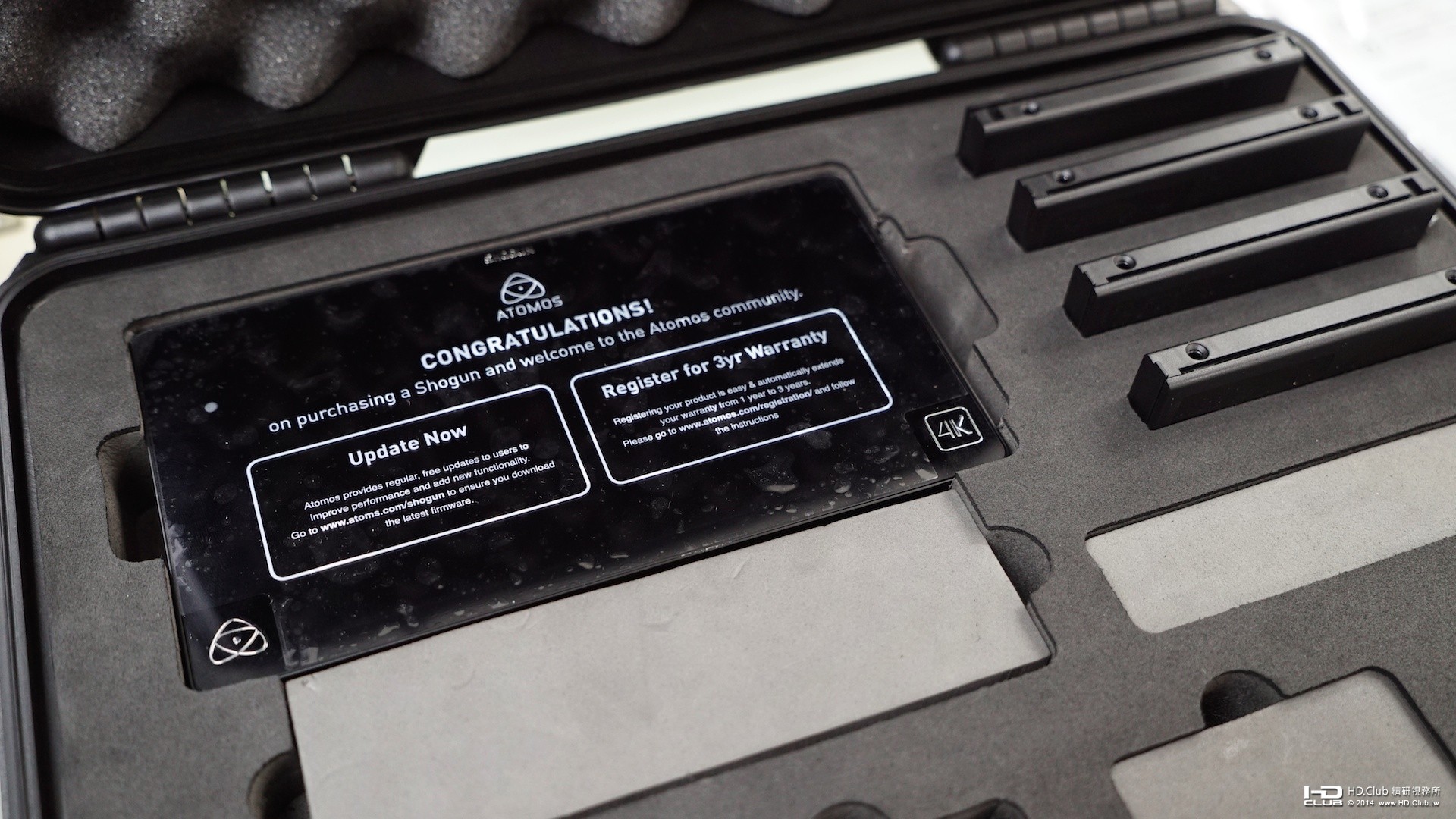

打開一看，連防震隔間都規劃好了，所有需要用到的東西都整齊的排列其中！內裝有分上下兩層：上層放主機、硬碟跟電池等；下層則是充電器、讀卡機等線材

Atomos Shogun

之前測試 A7S 的 4K 訊號記錄，使用的是 Blackmagic Design 機架型的 HyperDeck Studio 4K，但受制於電力的取得上的限制，所以多半只能在室內進行測試。

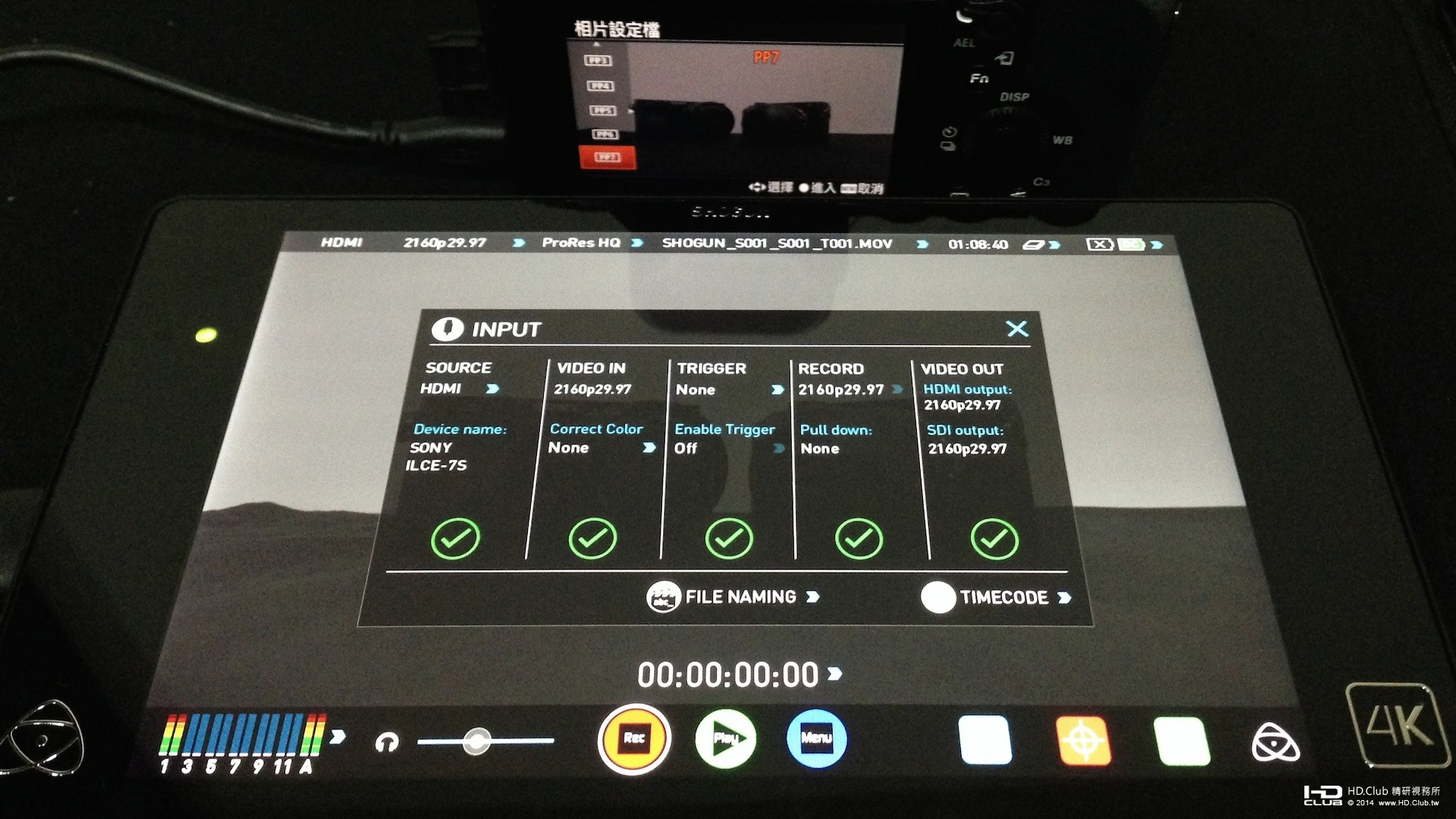

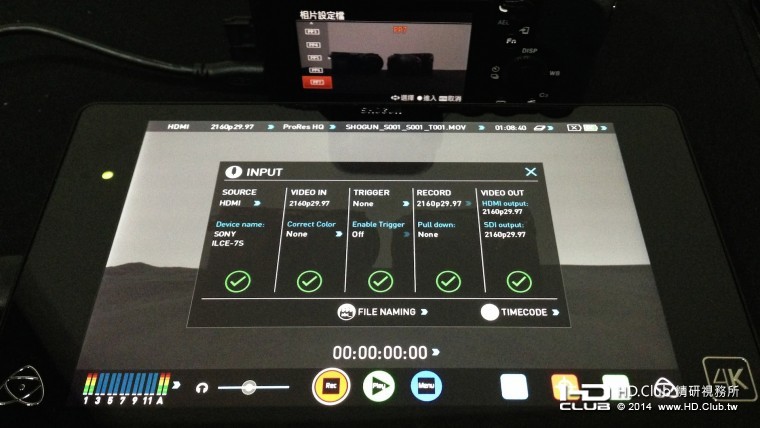

如今終於等到電力只需 NP-F 電池，體積跟重量(645g)都十分方便攜帶的 Shogun 記錄器，實在興奮！趕緊拿出手邊的 A7S 來接看看，螢幕上清楚的顯示連接資訊，包含連接裝置的名稱，輸入訊號格式 2160p29.97 及記錄格式等訊息。

Atomos Shogun and A7s

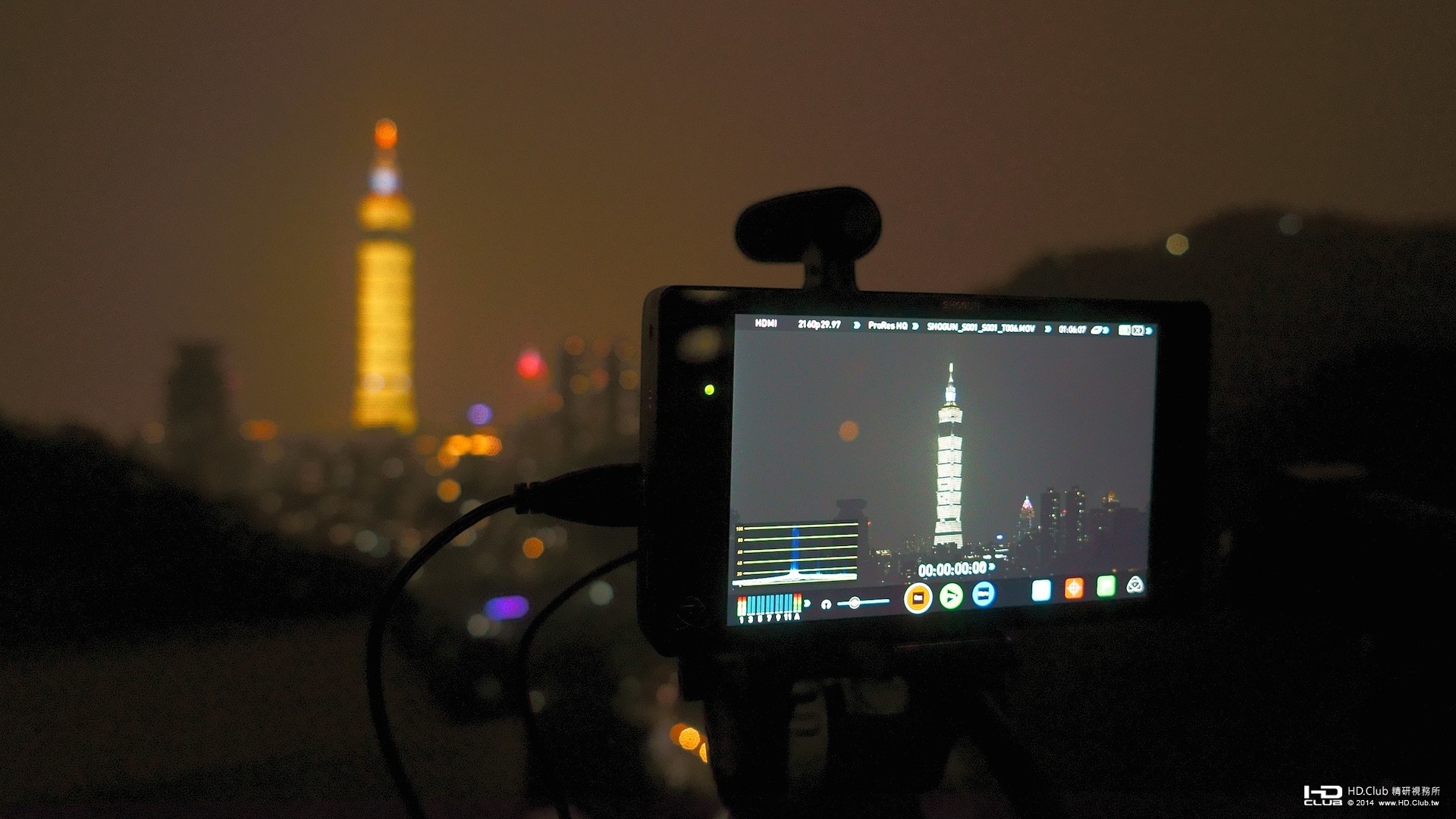

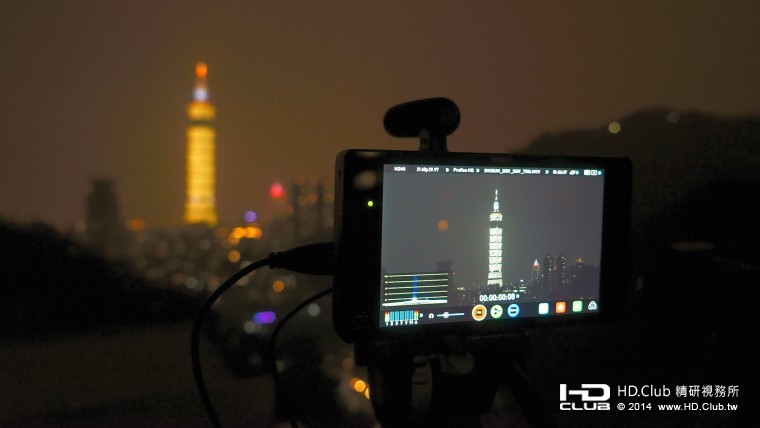

在簡短的測試後，就帶著 A7S 跟 Shogun 來去拍 TAIPEI1O1 跨年煙火了！

TAIPEI101_fireworks

【使用心得】

Shogun 除了是台記錄器，也是一台很棒的 7" 螢幕，解析度達視網膜等級的 325ppi (1920x1200)，畫質超漂亮！

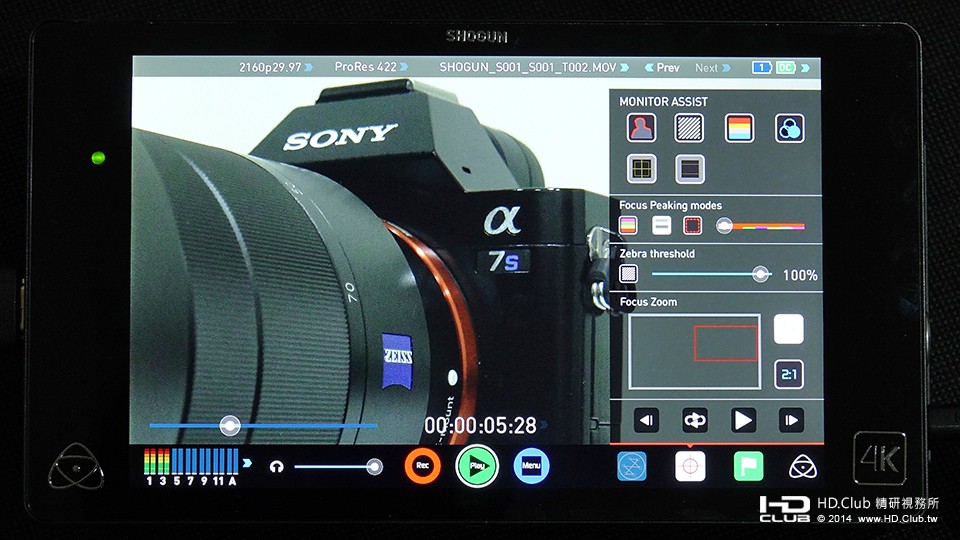

對焦時除了 Peaking 峰值補助外，還提供了 1:1 跟 2:1 兩種放大選項，且放大時還能直接用觸控螢幕拖移放大區塊。

在使用 S-Log2 等特殊 Gamma 曲線時，也有 Waveform 可以方便檢查整體曝光，高光處也能搭配 Zebra 斑馬紋做確認。
夜間使用高 ISO 時，也可以開啟 Blue screen 模式來進行暗部雜訊的確認。
所以就算只把 Shogun 當做是一台監看螢幕來用也十分實用！

由於這次的測試時間比較短 (主要是借來記錄 101 煙火)，更多的評測分享就待之後再奉上囉～

alex

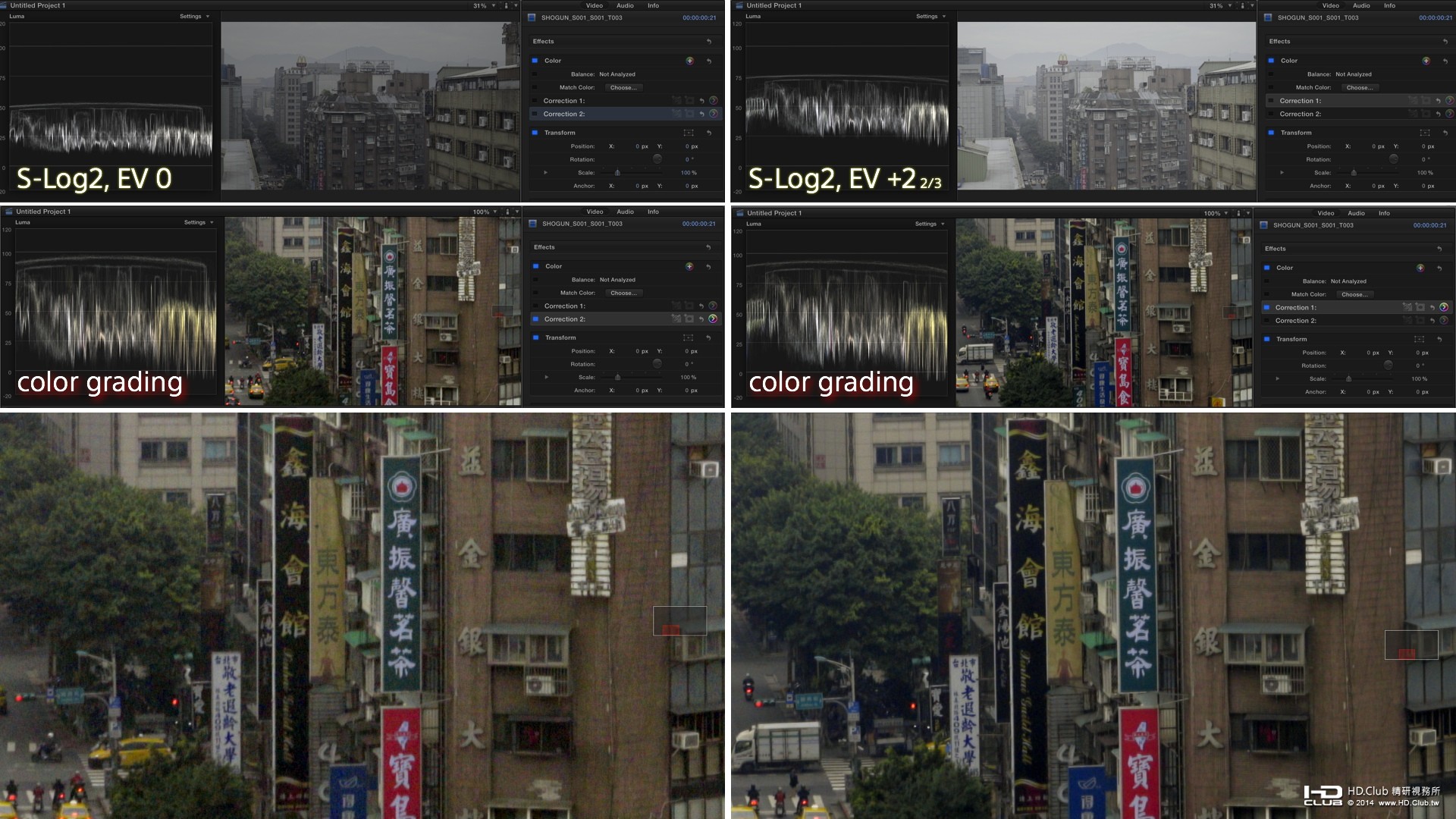

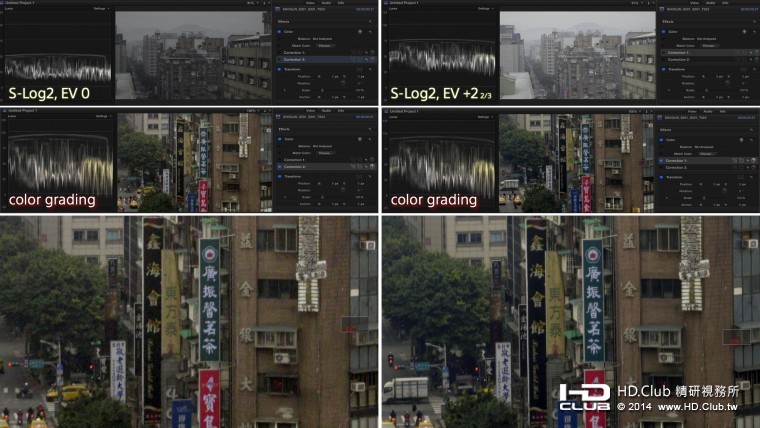

順便測試一下 S-Log2 模式下，A7S 的曝光指數控制
以 Shogun 記錄，於 FCP X 初步調光

west

由台索尼官方推出的 α7S 升級4K記錄超值組合

商品內含 ILCE-7S 數位單眼相機、Atomos 4K 紀錄器
4K 記錄器材商品由 Atomos 台灣總代理提供產品保固服務。
保固年限為一年(毋須在 Sony 保固系統註冊產品)
Atomos 4K 紀錄器產品規格
會員價 $124,800

組合產品資訊
http://store.sony.com.tw/product ... fa9014a197227216715

Atomos Shogun 規格
http://event.sony.com.tw/2014_ILCE-7S4K/

衝吧!!

alex

本文章最後由 alex 於 2015-1-7 15:28 編輯

Atomos Shogun 規格
http://event.sony.com.tw/2014_ILCE-7S4K/

SHOGUN
Realtime hardware encoding 即時硬體編碼
4K-UHD 3840x2160 8/10-bit 4:2:2 to	Apple Pro Res HQ 422 LT	無損的 Cinema DNG (取決於攝影機的資料率)
1920x1080 8/10-bit 4:2:2 to	Apple Pro Res HQ 422 LT	DNxHD 220/220x 145 36
Onboard processing 機上處理
Pulldown removal 降格處理	50i from 25PSF > 25P (2:2 Pulldown) 60i from 30PSF > 30P (2:2 Pulldown) 60i from 24P > 24P (3:2 Pulldown) 60i from 23.98P > 23.98P (3:2 Pulldown)
Audio in/out (48kHz PCM audio) 音效輸入/出
HDMI	2 or 8ch 24-bit, (取決於攝影機)
SDI	12ch 48/96kHz 24-bit
Audio	2ch balanced XLR analog in/out Dynamic range >90dB Max signal level +24dBu Max analog gain +40dB 48V Phantom Power for Mic
Remote start/stop 遠端操控開始/停止
HDMI	Auto HDMI Trigger Supported Protocols - Canon, Sony, Atomos Open Standard
SDI	SDI Trigger Camera Selectable
Other	LANC control - Master and Slave LANC 介面控制 - 主動及被動
Recording
Supported media 支援媒體(Approved List Only)	4K / HD (50/60/120p) CFast SSD 2.5” Raided HDD (5,400 to 10,000rpm)	HD CFast SSD 2.5” HDD (5,400 to 10,000rpm)
Master caddy case 主硬碟盒	Master Caddy II (包含) 75mm x 105mm x 12mm Master Caddy II RAID (選配) 75 x 115 x 25
Master caddy dock	2.5” SATA to USB 2.0/3.0
Supported applications	Supported Applications FCPX/FCP7+ / Media Composer 5.0+ / Premiere 5.5+ EDIUS 6.0+ / Vegas Pro 10+ / Lightworks / Autodesk Smoke 2015
Accessories included 內含配件	Shogun unit, Custom HPRC Italian carry case, 9V-3A AC adapter, Master Caddy II x 5, D-Tap adapter, Battery (NP-570) x 1, Battery charger, Lemo to XLR cable, SATA 3/2 to USB 3/2 HDD/ SSD docking station
Optional extras 額外的選配	Master Caddy II RAID磁碟陣列盒, Sunhood, Power Station,CFast 轉SATA轉接器, Spyder 顏色校正器
Our future proof platform (Powerful Generation 2 Processor, Sata 3 @ 6Gb/s, Large FPGA with upgradability) is designed for the following in the future 未來將針對右表中項目做升級設計 ( 包含強大的地 2 代處理器與 Sata 3 @ 6GB/s 以及大幅提升 FPGA 現場可 程式邏輯門陣列的編輯能力 )	12G-SDI 4K 60/50p Support Apple ProRes HD 4:4:4 10-bit 3D LUTs FS700 RAW decode Full 4K - 4096 x 2160 support
Weight 重量
Without batteries & HDD 不含電池&硬碟	460g/16oz (without batteries & HDD)
With batteries & HDD 含電池&硬碟	645g/23oz (with batteries & HDD)
Dimensions (W x H x D mm) 尺寸	196 x 110 x 47mm, 7.7 x 4.3 x 1.85”
Construction 結構	High quality lightweight ABS Polycarbonate for durability & portability 極致輕巧耐用的ABS 聚碳酸酯材質
	Heat pipe cooling technology 導管散熱技術
Power 功率
Operating power 消耗功率	6.8W - 11W
Compatible batteries 電池相容性	NP 電池系列, D-Tap 以及一些支援配件(Nikon ENL6, Canon EL6)
Input voltage (battery)電池輸入電壓	6.2V 到 16.8V
Battery time (based on 7.4V) 電池使用時間	2600mAh – 最高可達 3hrs
	5200mAh -最高可達 5hrs
	7800mAh -最高可達 8hrs
DC Out 直流電輸出	1 x DC out
Continuous power * Patent pending 不斷電功能 - *專利申請中	透過選用電力供電座配件
Powerstation continuous power dual supply 雙電源供電	選配
Touchscreen 觸控螢幕
Size 尺寸	7.1”
Resolution 像素	1920 x 1200
PPI 解析度	320
Aspect ratio 畫面比例	16:9 native
Color standard 色彩標準	REC709 HDTV
Native frame rate playback 本機播放速率	48-60Hz
Technology 面板技術	SuperAtom IPS 面板 (電容式觸控), REC709 顏色 較準須搭配選配的Atomos Spyder
Video input/loop out 影像 輸入/Loop (迴圈) 輸出
HDMI	1 x HDMI (1.4b)
SDI	1 x 4K-SDI 12G/6G or HD-SDI 3G/1.5G (SMPTE)
Signal (信號)	無壓縮的 10/8bit 4:2:2 (取決於攝影機)
Video output (play out) 影像輸出(播放)
HDMI	1 x HDMI (1.4b)
SDI	1 x 12G HD/SD-SDI (SMPTE)
Signal	無壓縮的10/8bit 4:2:2 (需視回播的檔案而定)
Supported loop out formats 支援 Loop(迴圈)輸出格式
HDMI to HDMI	1280 x 720p 50/60/120, 1920 x 1080i 50/60 1920 x 1080p 24/25/30/50/60/120, 3840 x 2160p 24/25/30
SDI to SDI	720p 50/60, 1080i 50/60 1080psf 24/25/30/50/60/120 1080p 24/25/30/50/60/120 2160p 24/25/30
Video signal conversion 視頻信號轉換
HDMI to SDI	720p 50/60, 1080i 50/60, 1080p 24/25/30/50/60/120p, 2160p 24/25/30
SDI to HDMI	720p 50/60, 1080i 50/60, 1080p 24/25/30/50/60/120p, 2160p 24/25/30
Supported formats (in/out) 支援格式(輸入/出)
4K	3840x2160 - 30p/25p/24p
HD -高幀速率	1080p120, 1080p60/50, 720p120
HD	1080i60, 1080i59.94, 1080i50, 1080p30, 1080p25, 1080p24, 1080p23.98, 1080pSF23.98, 1080pSF24, 1080pSF25, 1080pSF30, 720p60, 720p59.94, 720p50,

* 註：各項規格若有誤差，請以實際產品為依據。


台灣代理商－正成貿易網站介紹
http://www.chengseng.com/p3-products-detail3.asp?PKey=aB31aB31aB35aB35aB30aB30aB32aB32

alex

官方建議的儲存媒體清單 (SSD)

Manufacturer	Media	Model	Capacity	Notes
Sandisk	SSD	Extreme Pro	240GB
Sandisk	SSD	Extreme Pro	480GB
Sandisk	SSD	Extreme Pro	960GB
Sandisk	SSD	Ultra II	256GB
Sandisk	SSD	Ultra II	480GB [/td][td]
Sandisk	SSD	Ultra II	960GB
Intel	SSD	530 Series	240GB
Intel	SSD	730 Series	240GB
Intel	SSD	730 Series	480GB
Kingston	SSD	HyperX 3K SH103S3	240GB
Kingston	SSD	HyperX 3K SH103S3	480GB
Kingston	SSD	HyperX FURY SHFS37A	120GB
Kingston	SSD	HyperX FURY SHFS37A	240GB
Transcend	SSD	SSD320 TS256GSSD320	256GB	Only works if inserted with unit already turned on. For firmware updates, hold power button for 10s and insert drive.
Transcend	SSD	SSD320 TS512GSSD320	512GB	Only works if inserted with unit already turned on. For firmware updates, hold power button for 10s and insert drive.
Transcend	SSD	SSD340 TS128GSSD340	120GB	Only works if inserted with unit already turned on. For firmware updates, hold power button for 10s and insert drive.
Transcend	SSD	SSD340 TS256GSSD340	256GB	Only works if inserted with unit already turned on. For firmware updates, hold power button for 10s and insert drive.
Transcend	SSD	SSD370 TS512GSSD370	512GB	Only works if inserted with unit already turned on. For firmware updates, hold power button for 10s and insert drive.
Transcend	SSD	SSD370 TS1TSSD370	1TB	Only works if inserted with unit already turned on. For firmware updates, hold power button for 10s and insert drive.

f50996

這台4K記錄器到終於台灣了，高碼率錄影不怕沒記憶卡了~

davidleee

https://vimeo.com/115541651

實際影片，支援4K播放
[vimeo2]115541651[/vimeo2]

joe2001

好讚!
有A7S的人，單買是否有優惠

alex

之前有問過店家，搭配 A7s 的套裝組是不拆賣的

如果要單買的朋友可能要去問代理商「正成」那邊囉

west

A7s 的套裝組，算起來省了一萬多!!
連我大陸朋友都流口水請我代購了。

河馬屋

本文章最後由 河馬屋 於 2015-1-22 13:15 編輯

單買價格也是可以的

目前一台 69000 元未稅 月底會再到把
Shogun w/ Carry Case
Shogun Main Unit, Atomos Carry case, 2xMaster Caddy, 1 x Dual raided Master Caddy, 1x2600mAh Batteries (N, L Series Compatible), Single 1000mA AC Battery Charger (US, UK, EU, AU Plug),
HDD/SSD Docking Station, D-TAP Battery connection, 1 x Lemo to Balanced XLR, Phantom, Mic Breakout


目前的內容物

west

今天發生了一件蠢事!!

我的電腦系統碟都採用PLEXTOR M6 Pro-512GB SSD，速度、穩定度都令人很安心，所以就買了兩片PLEXTOR M6 Pro-256GB SSD，打算給Atomos Shogun 服用。

沒想到，慘劇發生了.....
Atomos Shogun 可以格式化，不過錄影時竟然不工作!!

目前已經照著Alex 上面貼的官方建議的儲存媒體清單，採購了兩片Sandisk  SSD  Extreme Pro  240GB，明天就會到貨了，結論明天再來向各位報告。

alex

同樣可以錄 ProRes 4K 的 BMD Production Camera 4K 攝影機
在 SSD 的要求上也有列出一份跟 Atomos Shogun 類似的清單
https://www.blackmagicdesign.com/support/faq/59007

文章後頭的 Note 補充寫到
Some models of SSD can't save video data at the speed the manufacturer claims......... (略)


所以看來並不是速度 ok 的 SSD 就一定能滿足 video 寫入的需求，因此最好還是乖乖的參考原廠已經測試 OK 的來買會比較安心！

alex

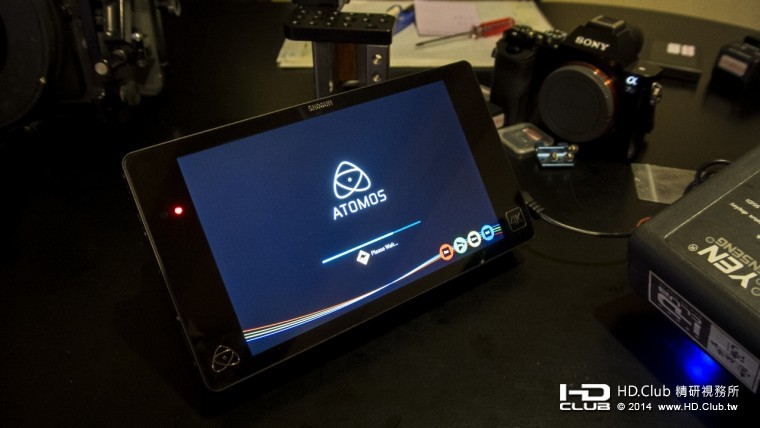

前幾天測試 Atomos Shogun 時，有發現部分影格出現了一半藍屏的現象，好在官方最新釋出的韌體 6.02 版已經解決了這個問題



先來到官網下載最新韌體 (http://www.atomos.com/firmware/ATOMSGN_6.02.zip)

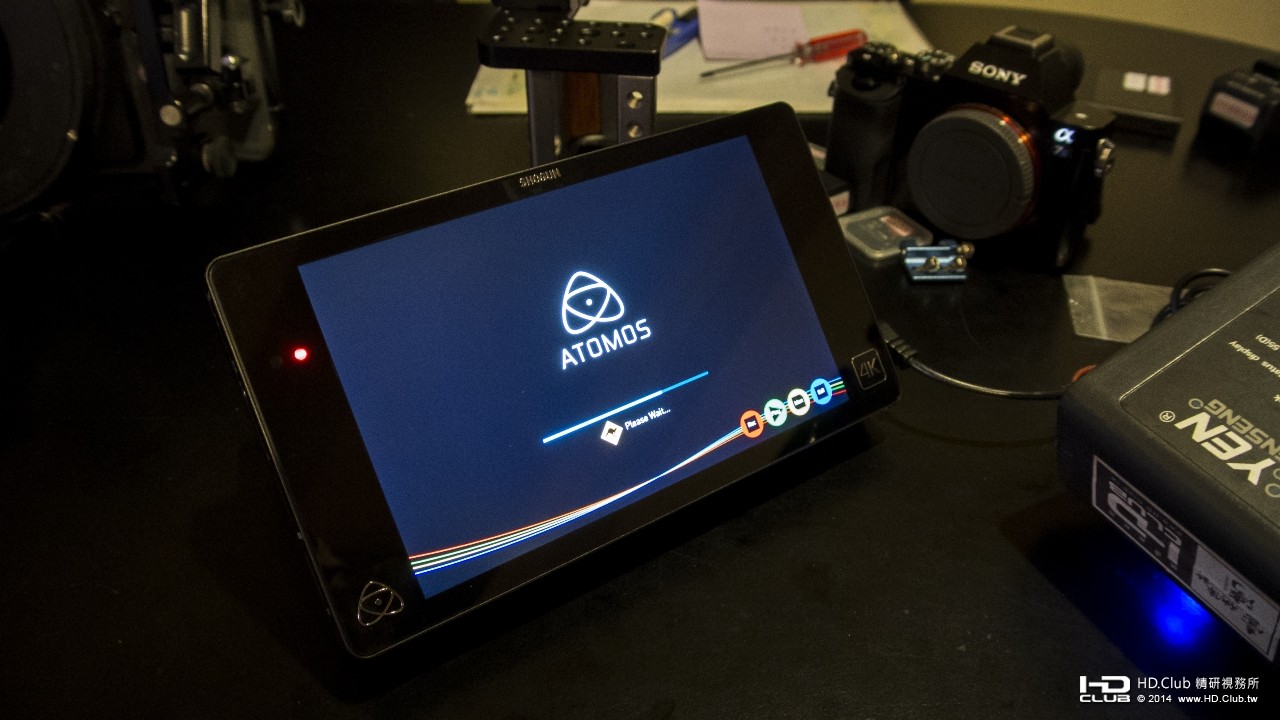

解壓縮後，將升級檔直接存放在 SSD 的根目錄下，這時開啟 Shogun 電源，就會自動進行升級動作
升級時最好同時裝著電池跟變壓器供電，以降低升級過程中電力突然中斷的風險

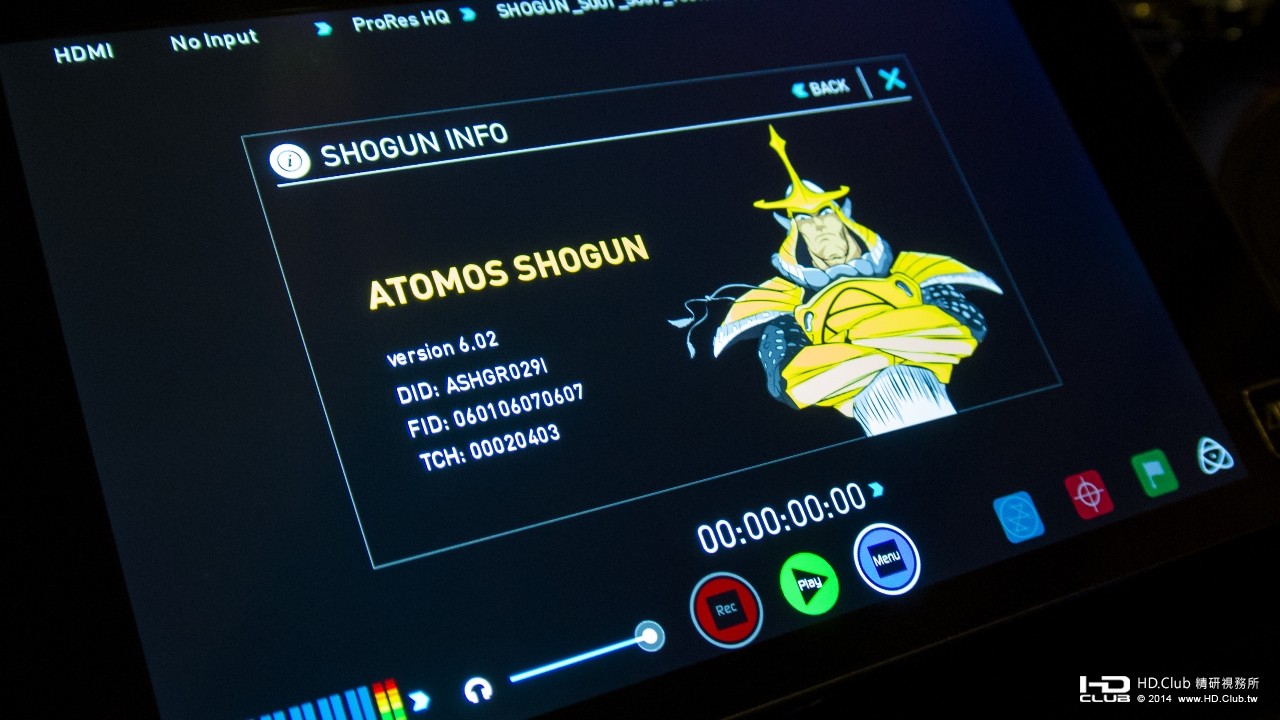

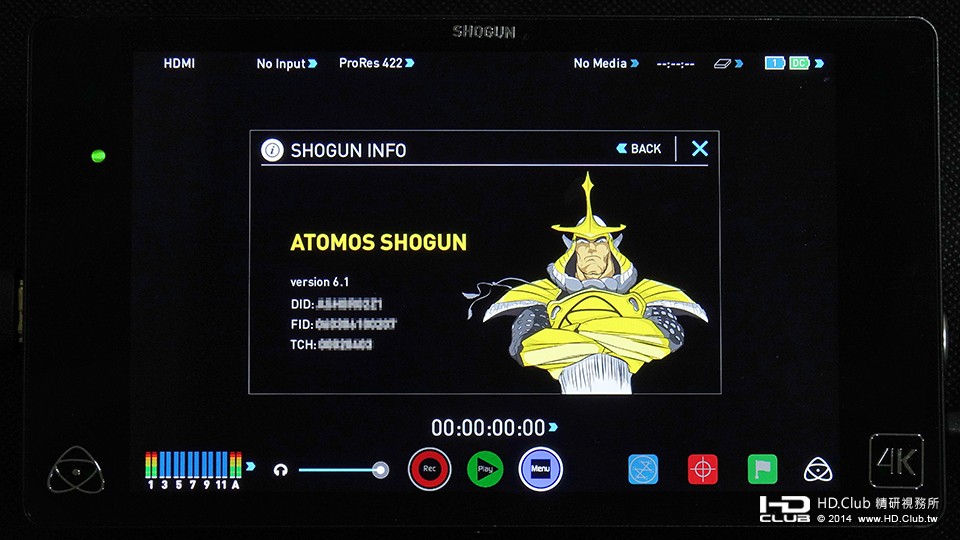

升級好後，可以在 INFO 中看到目前的版本，還可以跟「將軍」打聲招呼 XD


ps: 目前首批出廠的機種，應該預裝版本為 6.01

alex

本文章最後由 alex 於 2015-1-25 04:00 編輯

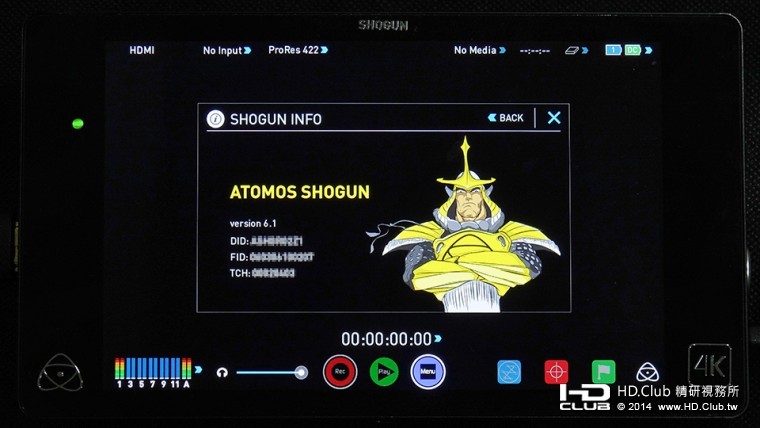

官方釋出 6.1 版韌體，等待已久的『回放 (Playback) 』功能終於開通了！

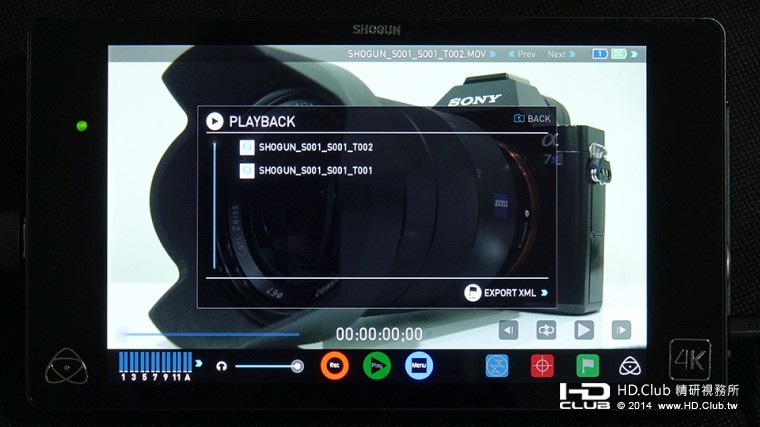

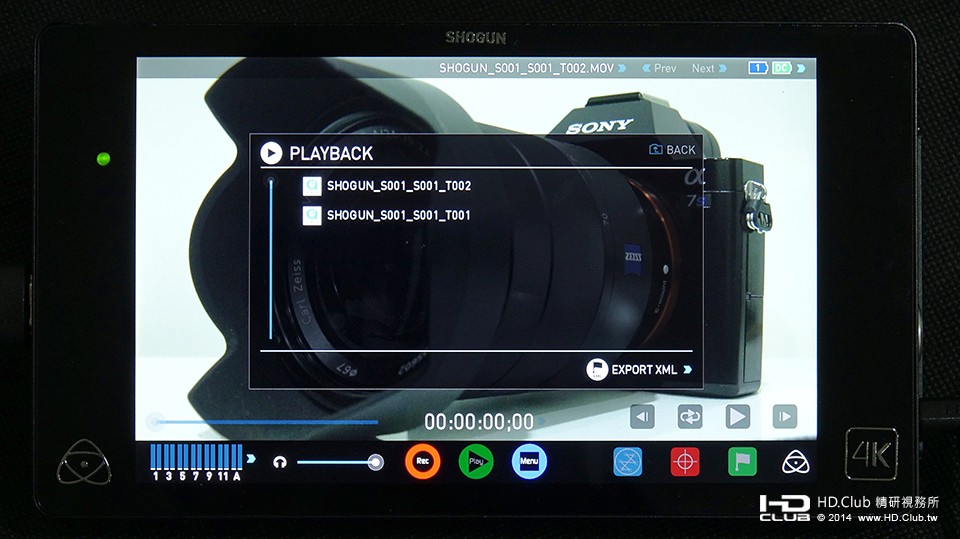

回放模式下可檢視檔案清單，並進行挑選

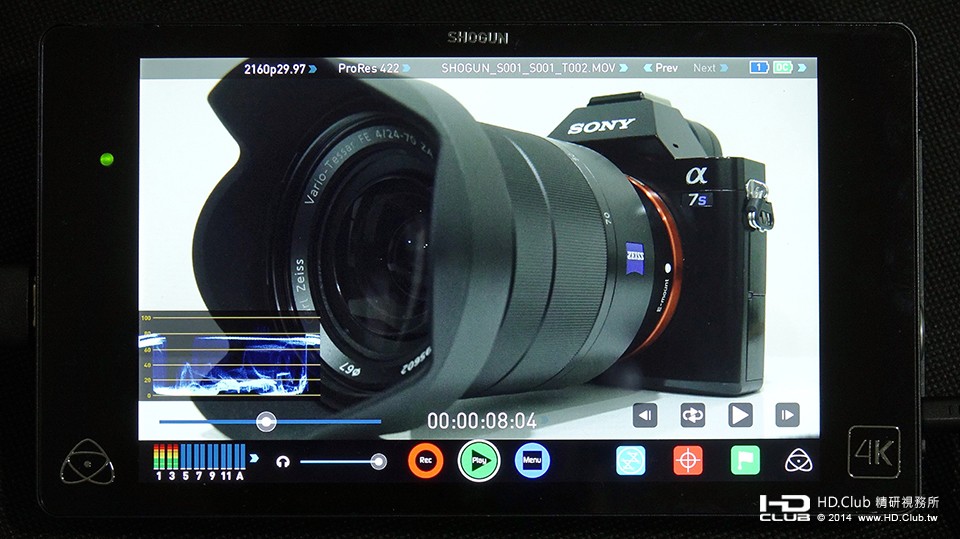

回看時，仍然可以進行兩倍放大檢視，有助於焦點的確認


Waveform 等數據一樣能在回放時重新檢視，有助於確認曝光條件


以下是官方的更新資訊
Shogun 6.1 release notes

FID:060306100207

Bug fixes:
- Improved speed of SATA drive mounting.
- Recording will start a new clip when exceeding the quicktime sample count limitations - fixes corrupt clips on long recordings
- Changed screen settings to improve calibration results
- Fixed obscure problems in timecode accuracy

Features:
- Playback!
- Scrolling movie picker
- Audio meters added to playback
- Independently record or mute left and right analog channels when recording (Important for 48V)
- Input screen will notify when monitor is not compatible with the video mode
- Option to disable HDMI timecode output for monitors who do not accept this flag
- Tally light now blinks when recording
- Many Gui enhancements

Known bugs:
- A few seconds analog headphone delay is experienced when switching between playback and record.

韌體下載鏈結
http://www.atomos.com/firmware/ATOMSGN_6.1.zip

west

這一版本的更新太重要了!!
感謝Alex 告知。

alex

6.1 版在播放時，拉動播放進度bar會跳到開頭的問題，已在 6.11 版修正

http://www.atomos.com/firmware/ATOMSGN_6.11.zip

moonboat

本文章最後由 moonboat 於 2015-2-14 23:10 編輯

最近使用A7S+Shogun 4K錄影，回來檢視檔案時候發現了慘烈的結果
由於是雙系統拍攝，對比更是明顯。


A7S，工作參數
ISO 1250、快門60、光圈8
使用模擬5D2色彩的PP
Shogun 4K，紀錄格式
ProRes 422 (HQ)
2160P 30FPS
鏡頭：蔡司 CP.2 50 mm/T1.5


　　　　　　　　　　　　　　　　　　　　　　　　　(原始檔案畫質)

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝（我是分隔線）＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
5DIII，工作參數
ISO 2000，快門60、光圈9
使用標準風格檔
1080P ALL-I 30FPS

鏡頭：Canon 70-200mm f2.8


　　　　　　　　　　　　　　　　　　　　　　　　　(原始檔案畫質)


使用的SSD
SanDisk extreme pro ssd 240g


使用的HDMI線材
AVIER的Micro HDMI 轉 HDMI


目前還在尋找原因中
請問有大大遇到和我一樣的問題嗎?

08063

本文章最後由 08063 於 2015-2-27 13:52 編輯

請問如何在Premiere Pro CC(Windows版) 裡編輯ProRes 422 (HQ)4K的影片呢？我匯入序列時只能編輯音訊。而沒看到影像
需要什麼外掛嗎
我的OS Windows 7 64dit。
電腦可順利播放ProRes 422 (HQ) 4K 檔案
昨天買A7S和Shogun 4K記錄器 搞了一夜
只能讀 不能編輯

alex

http://www.atomos.com/firmware/ATOMSGN_6.2.zip

Atomos Shogun 又升級了！新的 6.2 版增加了 3D LUT 跟 Avid DNxHR (4K編碼)，且支援 4K 降轉 HD 輸出的功能

這樣一來 Shogun 也能作為 LUT Box 使用，在監看螢幕上看到套色的結果
應該也可以再串一台記錄器，讓第一台錄 Log 的灰畫面，後一台則是錄套 LUT 的畫面

Features:
- New feature! Added ability to load 3D LUTs. Load Cube files on SSD (refer Shogun FAQ for file compatibility details) and access via the new Display Options button on the home screen.
- New feature! Record and play back using Avid DNxHD (HD) and DNxHR (4K)*.
- New feature! Downscale 4K input to 1080p (matching frame rate) on the loop out port. Access the setting via the input menu page.
- New feature! Playback now displays a preview frame of the selected clip in the file browser.
- Separate analog gain settings for left and right channels now available via the new audio options page. Enable Mic +48V to use Shotgun and Lavalier Mics that require Phantom Power to operate.
- Larger audio meters for easier visibility of ballistic levels.

Bug Fixes:
- Corrected direction of manual gamma setting.
- Improved drive compatibility.
- Take number is correctly reset after disk format.

*DNxHR requires AVID Media Composer 8.3.1 or later.
