本文章最後由 PhilKo 於 2015-1-9 00:19 編輯

根據自己不成熟的E3D操作技巧，常常為了模型不能正確顯示燈光與反射傷腦筋，這兩天騎車的時候腦補了一下，然後下班前做了個小實驗，有初步的效果覺得挺有趣。

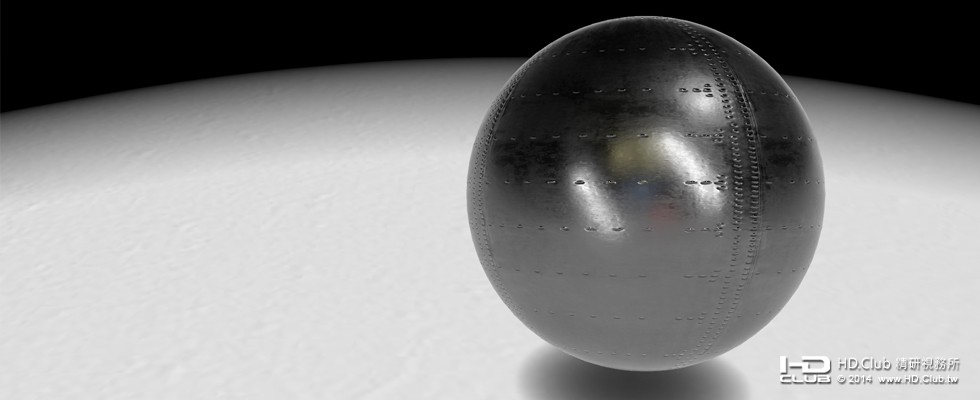

左圖是結果，右圖是補燈跟反光板。

方法是拉幾個BackLight，做基本排列，這邊是模擬正中間一個主燈，上方一排LED燈，兩個白色反光板，然後隨便測試紅色的燈。

將燈的群組獨立一個Group，然後在該Group\Group Utilities\Create Group Null按下Create

然後將這個Null用豬尾巴跟攝影機做結合，調整角度。

這樣子攝影機怎麼走，燈就會跟著走，像這樣XD

底板是一個內建的平面，用Deform\Bend彎曲的

彎曲前這裡要設定段數(Segments)，預設XY都只有一段，這樣是做不出彎曲效果的。

補充一點，物體的反射模式要改成Spherical，才會正確顯示周圍物件的反射。

>>官方說明

最後就是Fog，AO一些小調整了。

做個筆記~~
