手把手教你GH4觸發Atomos Shogun同步記錄

精研編輯部 · 發表於 2015-2-9 14:09:04

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

本文章最後由精研編輯部於 2015-2-9 14:10 編輯

上周拿到了最新升級版的GH4和最新固件的Atomos Shogun 4K記錄儀，把他們連結上了。操作起來非常簡單。給大家分享一下具體的連結設置。

估計不少一開始拿到Atomos Shogun的GH4用戶在興奮之餘是充滿遺憾了。因為看著A7s能做到的HDMI觸發記錄，GH4卻無法實現。現在，隨著最新的V2.1固件更新，這問題已迎刃而解了！今天我們來實測一下！

關於GH4 V2.1固件升級的更多內容，大家可以流覽我們之前的文章：

http://mp.weixin.qq.com/s?__biz=MzA3MTE2ODgxMw==&mid=202345722&idx=1&sn=1043dc46a065c1f77d3b5187df3eb12d#rd（長按連結複製至流覽器查看）

以下操作硬體均更新至最新固件版本，在此感謝松下中國用戶社區與Atomos中國代理提供的升級固件下載連結。

DMC-GH4固件for Windows

http://pan.baidu.com/s/1jGxejoM

DMC-GH4固件for Mac

http://pan.baidu.com/s/1sjqKsg9

AG-GH4 固件

http://pan.baidu.com/s/1mg3LFxI

AG-GH4U 固件

http://pan.baidu.com/s/1mg1JNny

Atomos固件更新國內網盤

http://pan.baidu.com/s/1mgwuj8k

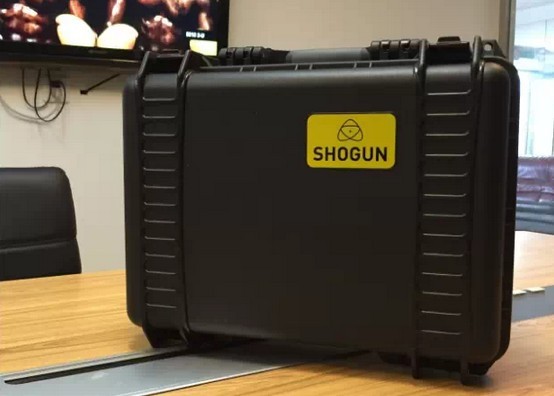

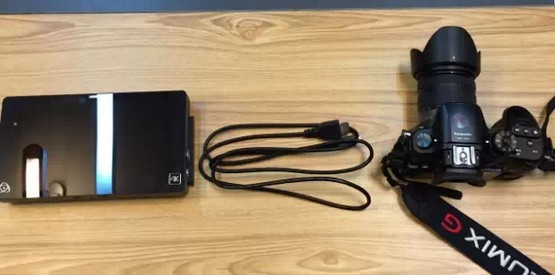

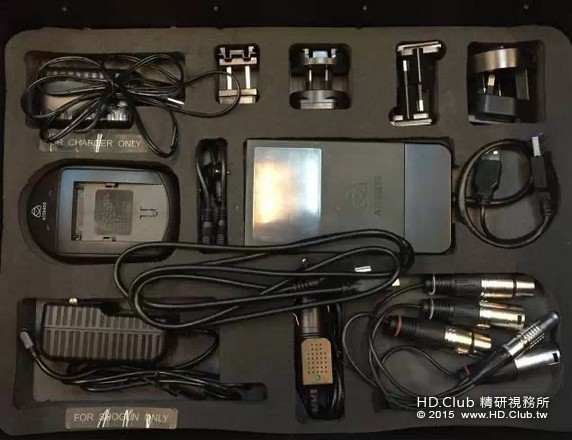

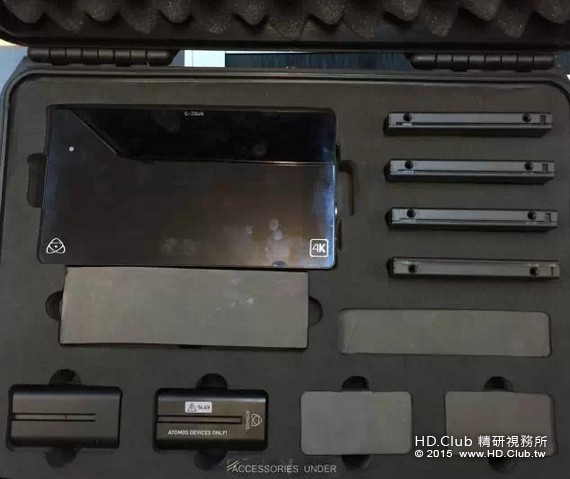

相當扎實且裝備齊全的配件箱。但今天我們暫時需要用到的是以下三件套：

將HDMI電纜連線上兩部機器前，我們需要對他們進行一系列的設置，以實現正確的觸發記錄。

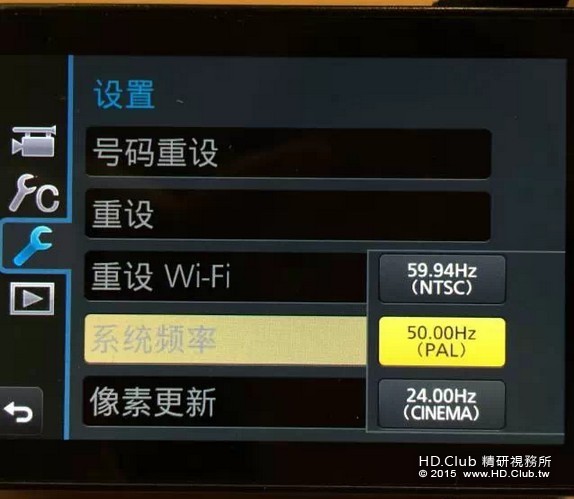

首先我們需要對GH4機身工作頻率進行設置，這會影響到我們拍攝時使用的幀率。現在小編選擇50Hz模式，可以進行25p或50p的拍攝。經過實測，三個頻率下各種幀率（包括高清規格下50p的高幀頻模式），GH4與Shogun都能完美配合。但GH4在高清規格下的升格拍攝，Shogun暫時無法實現。根據Atomos的FAQ官方文檔說法，原因在於現在暫時沒有一款拍攝機器能提供升格信號的輸出。

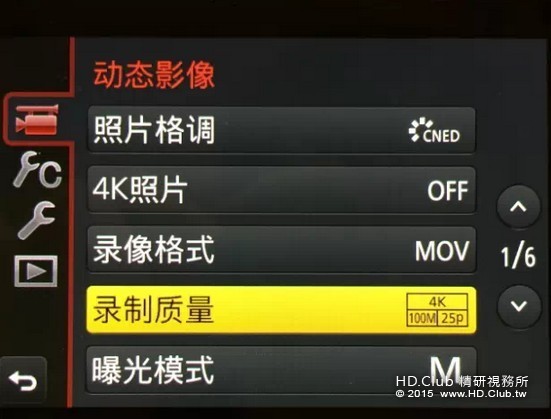

接下來是在『動態影像』頁面的設置。現在小編直接選擇3840x2160解析度的錄製品質。Shogun記錄儀屆時接收到HDMI的信號後，將會被動設置為同樣解析度與幀率的錄製模式。

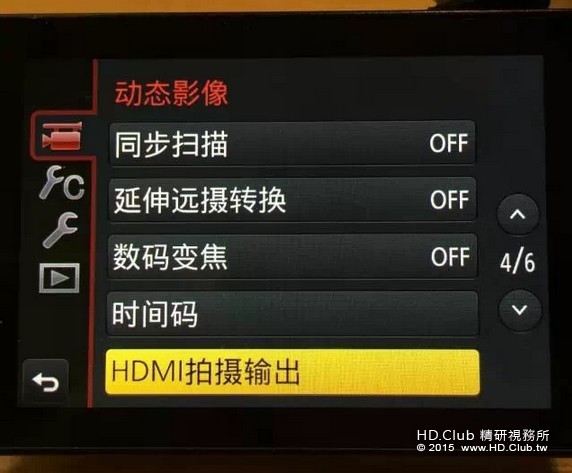

最重要的一步，進入『HDMI拍攝輸出』子功能表，設置輸出的信號。

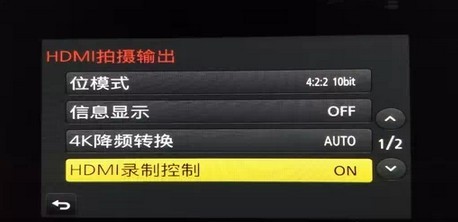

為保證最高的輸出品質，發揮GH4與Shogun的全部實力。小編使用了GH4能提供的4:2:2 10bit採樣位深。關閉『資訊顯示』，以免操作介面會帶進輸出的畫面信號上。當然，少不了要把『HDMI錄製控制』給打開。

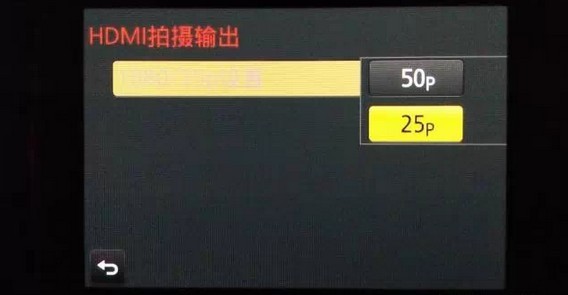

最後一項是關於25p/50p的選擇，如果有拍攝高幀頻（HFR）影像的需要，這項需要設置為50p。

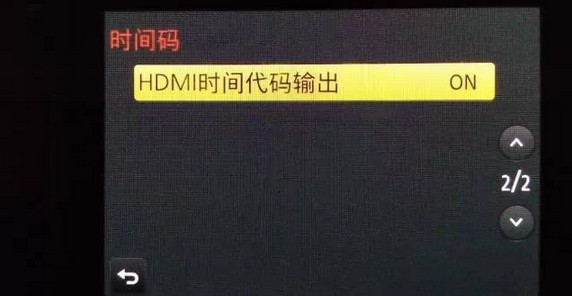

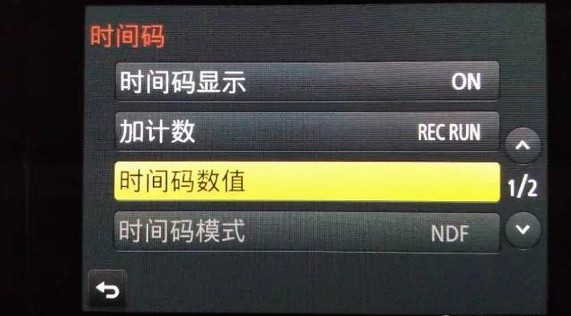

轉到『時間碼』子功能表，可以選擇是否讓GH4顯示時間碼（建議打開），以及時間碼的運作模式。這個可以因應實際情況與個人使用習慣選擇。當然，別忘了打開『HDMI時間代碼輸出』選項。

完成上述設置後，我們可以將設備連接了。

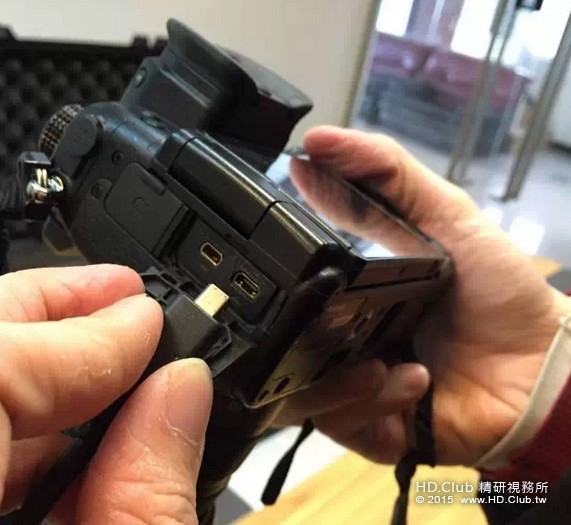

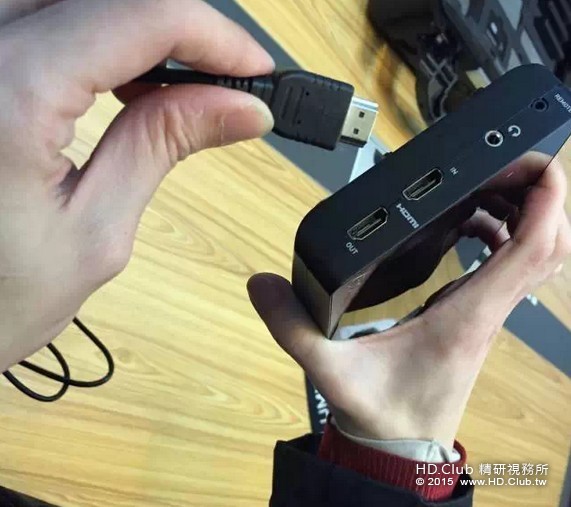

注意電纜在Shogun一端，接到上方IN的HDMI口。

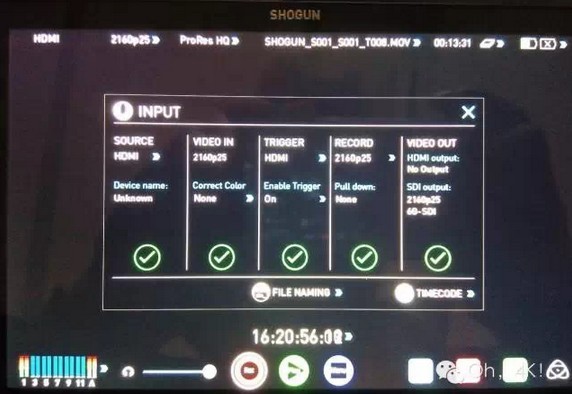

接上電纜後，Shogun一般會自動識別出連通的介面及其畫面信號規格。我們可以看到畫面左上方，現在Shogun識別出了我們剛才3840x2160 25p的拍攝規格設置。預設錄製為ProRes422 HQ編碼。大家可以選擇更改（暫時只支援ProRes422系列編碼。其他錄製編碼需要等待Atomos進一步固件更新）。並且下方時間碼將會與GH4機身顯示的時間碼同步。點擊Shogun觸控式螢幕左上方，彈出『INPUT』菜單。在『TRIGGER』一項，將這個HDMI觸發記錄選項『Enable Trigger』打開。

是騾子是馬，拉出去溜一下就知道了！

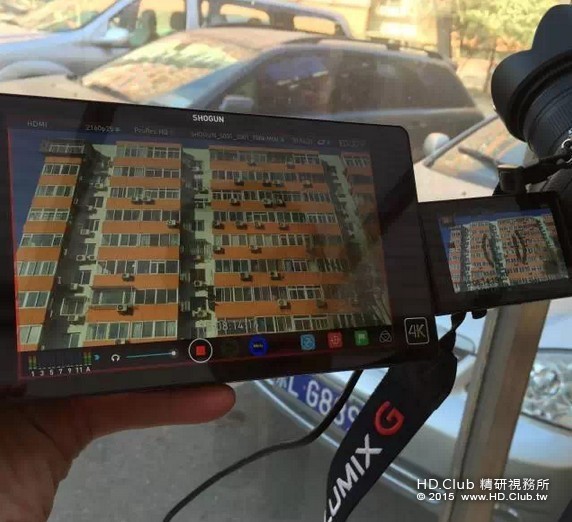

在GH4上按下開機鍵，HDMI同步輸出RSS錄製開始暫停（Record/start/stop）信號成功實現。

拍攝完畢後接上Atomos配備的SSD讀卡器，很方便地就能導入到Davinci Resolve等後期軟體。

最後小編有幾點補充：

1.使用了7寸1080p解析度的IPS螢幕後，目測監看效果很不錯。但相比Atomos之前的高清記錄儀產品，耗電量也大幅增加了。Atomos過去的記錄儀有著雙電池槽的設計，極大方便了外景時的使用。現在Shogun只保留了一個電池槽位。根據官方的FAQ文檔，標配2600mAh NP-570電池，在錄製4K與監看時，只能維持45min。因此使用時需要多加注意電池情況。

2.記錄儀可以使用市面上常見的2.5寸SATA介面的SSD硬碟。Atomos官方有一份硬碟品牌的推薦/不推薦列表。可以到 http://www.atomos.com/discovery-what-drives/ 這個地址上查詢。選購硬碟前最好先看一下。以免出現問題。

3.關於Shogun與其他機器的配合情況。可以到這個頁面流覽 http://www.atomos.com/discovery-what-cameras/ 不過官網的更新有點偏慢。比如GH4發佈實現HDMI觸發的V2.1固件後，清單中依然顯示是No。因此實際情況需要以各款機器及記錄儀的最新固件版本資訊為准。
