作者李建新畢業於中國傳媒大學2003 級廣播電視工程專業（03BTE ），現就任索尼（中國）有限公司節目製作設備市場部F55 產品經理。

【摘要】4K 近年來成為一個熱門話題。本文以XAVC 4K 格式為例，重點對4K 電視節目製作前後期流程加以闡述。

【關鍵詞】XAVC 4K F55 非編

前言

一直以來4K 分辨率的應用基本上僅限於電影，而近年來隨著大屏幕顯示的發展，如60 寸以上的電視機、城市廣場的大屏幕、演播室背景牆等，人們對高於HD 分辨率的4K超高分辨率需求越來越多，4K 逐漸從電影走向廣電。

全球4K 電視製作近年來發展迅速。2012 年由韓國政府主導，KBS/MBC/SBS/EBS 聯合進行了4K 地面直播測試。2013 年1 月法國Eutelsat 開始在歐洲試播4K 超高清電視。2013 年6 月，巴西聯合會杯首次採用了基於F55 的4K 轉播測試。2014 年巴西世界杯將用4K 超高清電視直播部分比賽實況。2014 年日本計劃開始試播4K 超高清電視，轉播世界杯比賽。歐洲SKY 已經開始4K 電視測試拍攝，EBU 也計劃進行4K 地面直播測試。美國ESPN 、FOX 和CBS 已開始測試4K 拍攝。2013 年2 月，我國CCTV 開始做大量4K 測試，開始調研開通UHDTV 頻道的可能性。不難看出， 4K 電視製作是廣電行業的又一發展方向。

4K 電影拍攝和放映方面的標準由DCI （Digital Cinema Initiative ）組織製定：4096 x 2160 @  24fps ，JPEG2000 壓縮，文件採用MXF 封裝。而4K 電視（也稱為超高清電視UHDTV ）標準方面，SMPTE 也已經制訂相關標準，即SMPTE 2036-1-2009 文件。該文件把4K 電視稱為超高清電視第一階段UHDTV1 ：3840 x 2160 像素（4K ），也稱為QFHD （4 倍高清），逐行掃描。

而目前4K 電視節目製作來面臨的瓶頸是，廣電行業一直以來沒有一個完全符合廣播電視拍攝和製作要求的高效率4K 編碼格式，而索尼XAVC 4K 格式的推出正是填補了這個空白。

XAVC 4K 簡介

Sony XAVC 4K 格式是索尼最新推出的視頻編碼格式。關於XAVC 格式的詳細技術參數，請訪問XAVC 格式開放網站： http://www.xavc-info.org/ 。F55 是業界第一個採用XAVC 4K 格式數字攝影機。

XAVC 4K 能夠用合理的碼率記錄QFHD(3840x2160) 和DCI 4K(4096x2160) 422 10bit （最高600Mbps@60p ）視頻。碼率適中，符合廣電節目對速度與質量的雙重需求。另外，XAVC 格式可直接進入非編編輯，無需費時費力的Debayer 流程。所以XAVC 4K 的問世，必將積極促進4K 在廣播電視領域的快速發展。

索尼為了積極推動國內4K 拍攝技術和製作的發展，在2013 年9 月啟動了第一屆“ 4K 杯”活動，將對4K 全流程做一個全方位實踐。詳情請隨時關注索尼官方網站、“索尼影視製作樂園”官方微博，以及影視工業網 http://107cine.com/cup4k/ 。

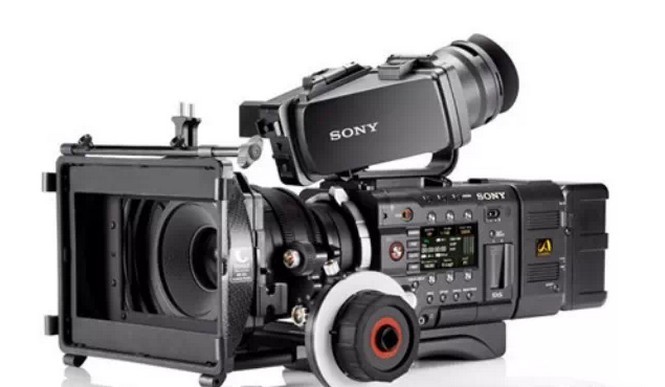

下面將以F55 為例，簡要說明XAVC 4K 節目的製作流程。

一、XAVC 4K 前期拍攝

F55 機身有兩個SxS 卡槽，本機就可以直接在SxS PRO+ 卡里記錄XAVC 4K 視頻。幀率包含23.98p/24p/25p/29.97p/50p/59.94p 。

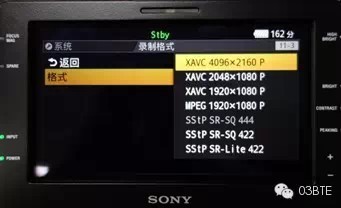

XAVC 4K 格式在F55 上的選擇路徑：“ Menu ” -> “系統” -> “錄製格式” -> “格式”

XAVC 4K 格式選擇

F55 有一個非常重要的“高低碼率雙記錄”功能，可以在單張SxS 卡內同時記錄高低兩種碼率。高碼率指的是XAVC 4K/25p 格式，約250Mbps 。低碼率指的是MPEG HD422/25p 格式（在F55 菜單裡顯示MPEG2 Proxy ，下文沿用此叫法），50Mbps 。這兩種碼率時碼和卷號完全一致，所以可以在非編軟件裡先編輯低碼率，再輸出編輯列表到調色軟件裡回批高碼率。在有的非編軟件，比如Edius POR 7 裡，也可以先編輯低碼率，再在非編時間線上回批高碼率，能夠大大提高工作效率。影視工作流程中有一個環節叫做Dailies ，或者DIT 。該流程的一個重要功能就是生成低碼率。而F55 直接將這部分工作在機器裡完成了。大家可以通過以下路徑打開“ MPEG2 Proxy 同時記錄”功能：“ Menu ” -> “錄製” -> “ MPEG2 Proxy ” -> “設置” -> “開”。該功能打開後，尋像器的右上方會有“ M-Proxy ”顯示。

二、XAVC 4K 後期製作

目前各大主流非編廠家都已經支持XAVC 4K 的上載編輯，如 FCP-X 10.0. 8 、Edius PRO 7 、 Premiere Pro CC 、Vegas Pro 12 、Media Composer 7 、Sobey EditMax10 等。以下將逐一簡要介紹。

1 ，蘋果的Final Cut Pro 平台

在Apple Final Cut Pro （以下簡稱FCP ）上直接編輯XAVC 4K 格式，需要滿足兩個條件：1 ）FCP 版本需要達到FCP-X 10.0.8 （或以上）。2 ）需要安裝Sony 免費提供的XAVC 插件 PDZK-LT2 。下載地址：http://pro.sony.com.cn/productinfo/cc/15103.htm 。上載XAVC 4K 步驟如下。

1）“文件” -> “導入” -> “媒體”。在彈出的“媒體導入”對話框裡，選擇XAVC 素材所在的文件夾。此時，XAVC 文件就會被自動識別。

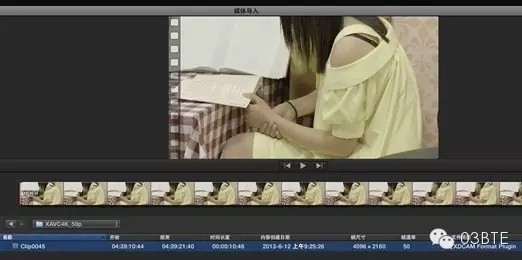

FCP-X 導入XAVC 4K

也可以在FCP-X 裡先編輯低碼率MPEG2 Proxy ，然後輸出XML 到調色軟件回批XAVC 4K 素材。目前製作市場上FCP-X 的認可度沒有FCP-7 高。如果使用先編輯低碼率後回批低碼率的方式，則FCP-7 也可以，因為FCP-7 雖然不支持XAVC 4K ，但是它能很好的支持MPEG2 Proxy 。FCP-X 可以輸出成Apple ProRess 422 和H.264 編碼的4K 成片。

2 ，摹V EDIUS 平台

GV Edius 軟件只要版本達到Edius PRO 7 （或以上），不需要任何插件就可以很好的支持XAVC 4K 的編輯。上載XAVC 4K 步驟如下。

1 ）在“源文件瀏覽”的XDCAM 圖標下，右擊後點擊“瀏覽文件夾選項”。在彈出的“瀏覽文件夾”對話框裡選擇XAVC 素材所在的文件夾。此時XAVC 4K 素材即被識別，如圖3 所示。如果將SxS 卡連接到電腦上，則操作更簡單。在“瀏覽文件夾”裡會出現SxS 卡圖標，直接點擊SxS 卡，則卡內的XAVC 素材都會被識別出來。

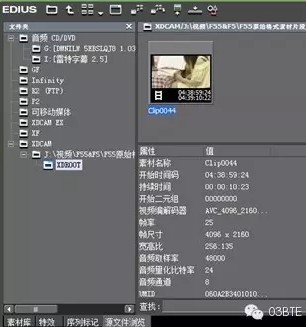

Edius PRO 7 導入XAVC 4K

Edius PRO 7 可以自動識別同時記錄了高低碼率素材的文件夾，然後可以自由的在時間線上選擇編輯低碼率或高碼率。選擇低碼率編輯後，可以直接在時間線上回批高碼率，非常方便。如果與調色平台如達芬奇配合使用的話，Edius PRO 7 可以輸出EDL 到調色軟件回批XAVC 4K 。Edius PRO 7 可以輸出成Grass Valley HQAVI 或MOV 封裝) 和H.264 編碼的4K 成片。

3 ，Sony Vegas 平台

Sony Vegas PRO 12 Build 714 （或以上）不需要任何插件即可很好的支持XAVC 4K 的直接編輯。（注意：不要安裝漢化軟件，否則可能會不識別XAVC 格式。）以下鏈接可以下載，免費試用一個月。http://www.sonycreativesoftware.com/download/updates/vegaspro

。上載XAVC 4K 步驟如下。

1）在“ Explore ”窗口裡找到XAVC 4K 素材所在的文件夾，素材即可被識別。

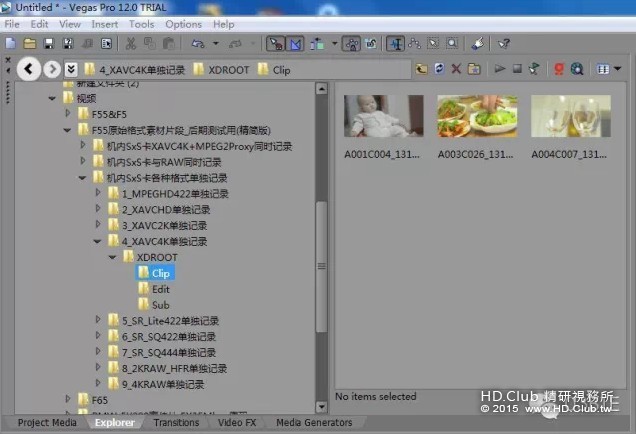

Vegas PRO 12 導入XAVC 4K

Vegas PRO 12 可以直接輸出XAVC 4K 格式成片。“ 4K 杯”要求參賽者提供的4K 成片格式 ​​中就有XAVC 4K 。生成XAVC 4K 格式成片步驟很簡單，如下：

1 ） “ File ” -> “ Render As ”，在彈出的“ Render As ”對話框裡的“ Output Format ”下找到“ Sony XAVC/XAVC S(*.mxf; *.mp4) ”目錄。該目錄下有各種XAVC 4K 格式。選擇自己需要的即可，比圖5 選擇XAVC 4K 4096x2160 Intra 25p 。（注意：在“ Sony XAVC/XAVC S(*.mxf; *.mp4) ”目錄下找不到想要的XAVC 4K 格式時，則可以通過左下方的“ Customize Template … ”進行定制）。

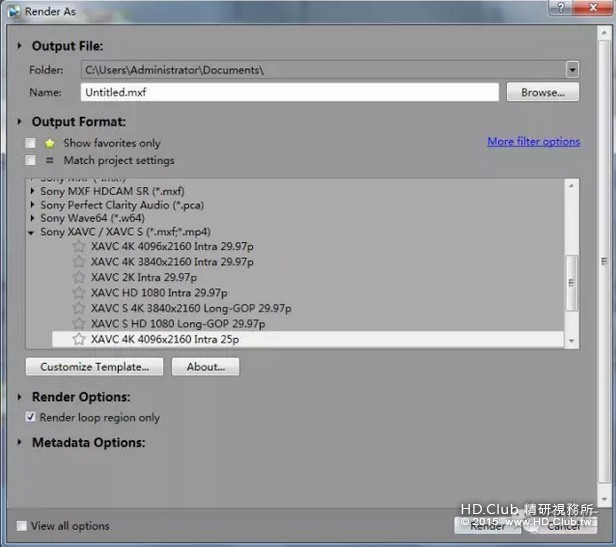

Vegas PRO 12 輸出XAVC 4K

2 ）然後可通過索尼官方的Content Browser （V2.2 或以上）軟件導入剛剛生成的XAVC 4K 成片。

4 ，的Adobe Premiere 平台

Adobe Premiere P ro CC 不需要任何插件即可很好的支持XAVC 4K 的直接編輯。以下鏈接下載後可以免費試用一個月.

蘋果：http://www.adobe.com/support/downloads/product.jsp?product=98&platform=Macintosh

WIN：http://www.adobe.com/support/downloads/product.jsp?product=98&platform=win

。上載XAVC 4K 步驟如下。

1 ）在左下角的“媒體瀏覽器”窗口裡，找到XAVC 4K 素材所在文件夾，素材即可被識別。

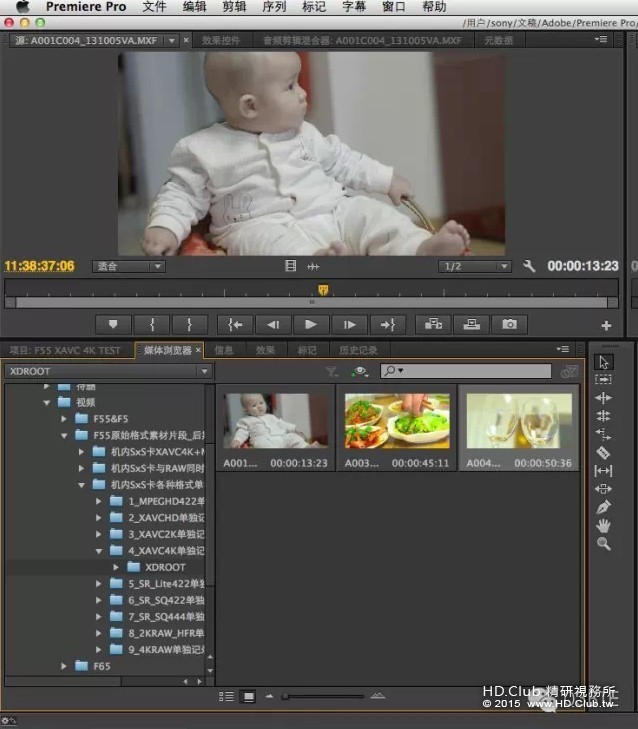

Premiere P ro CC 導入XAVC 4K

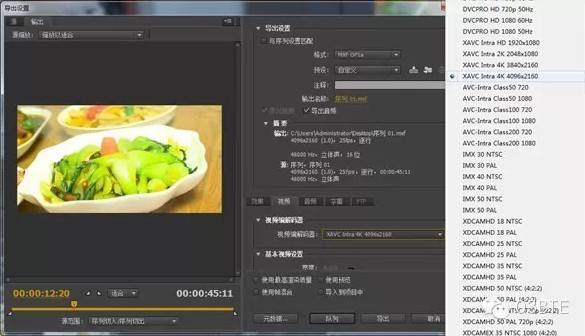

Adobe Premiere Pro CC 同樣可以先編輯低碼率MPEG2 Proxy ，然後輸出EDL 或AAF 到調色平台回批XAVC 4K 。Adobe Premiere Pro CC 可以輸出 DPX, H.264 以及ProRess422 格式的4K 成片。Premiere Pro CC 7.1( 或以上) 已經支持輸出XAVC 4K 格式成片。如下：

5 ，的Avid Media Composer的平台

Avid Media Composer 版本達到7.0 （或以上）即可編輯XAVC 4K 。首先需要安裝Sony 免費提供的AMA 插件PDZK-AMA2 ： http://pro.sony.com.cn/productinfo/cc/15219.htm 。上載步驟如下：

1 ）“ File ” -> “ AMA LINK … ”。 在彈出的“ Open ”對話框找到XAVC 4K 所在的文件夾，並在該對話框的“ Files of type ”裡選擇“ Sony XAVC XDCAM(Folder) ”。此時XAVC 4K 即可被識別。

Media Composer 導入XAVC 4K

Media Composer 7.0 也可以先編輯低碼率，然後輸出EDL 或AAF 到調色軟件裡回批XAVC 4K 。需要注意的是， Media Composer 7.0 目前僅能支持XAVC 4K 的上載和編輯，但無法輸出任何4K 格式成片。

6 ，Sobey EditMax 10( 或以上) 平台

Sobey EditMax 10 是第一個支持XAVC 4K 上載的國產非編軟件。上載步驟如下：

1）在“素材庫”里新建一個4K 項目。右擊素材庫右邊的媒體池，選擇“素材快速上載”，在彈出的“打開”對話框裡，找到XAVC 4K 素材文件，即可完成上載。

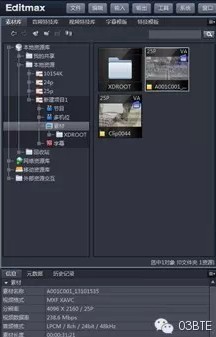

EditMax10 導入XAVC 4K

EditMax10 也可以輸出EDL 表到調色軟件回批高碼率。它的時間線可以很好的與調色軟件達芬奇互相識別。目前EditMax 10 可以輸出ProRess422 格式的4K 成片。

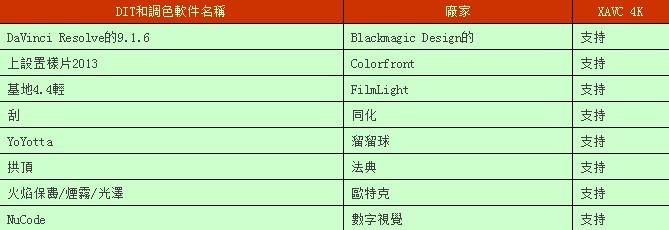

以上對XAVC 4K 在前期拍攝以及後期上載做了簡要的說明。可以看到目前國內外主流的非編產品都已經支持了XAVC 4K 格式的上載與編輯以及4K 成片的輸出。另外，國內主流DIT 和調色系統也支持XAVC 4K 格式，舉例如下：

也就說，基於XAVC 4K 格式的4K 製作，從拍攝、上載與編輯、DIT 、調色、成片全流程全部走通。

資料來源

alex

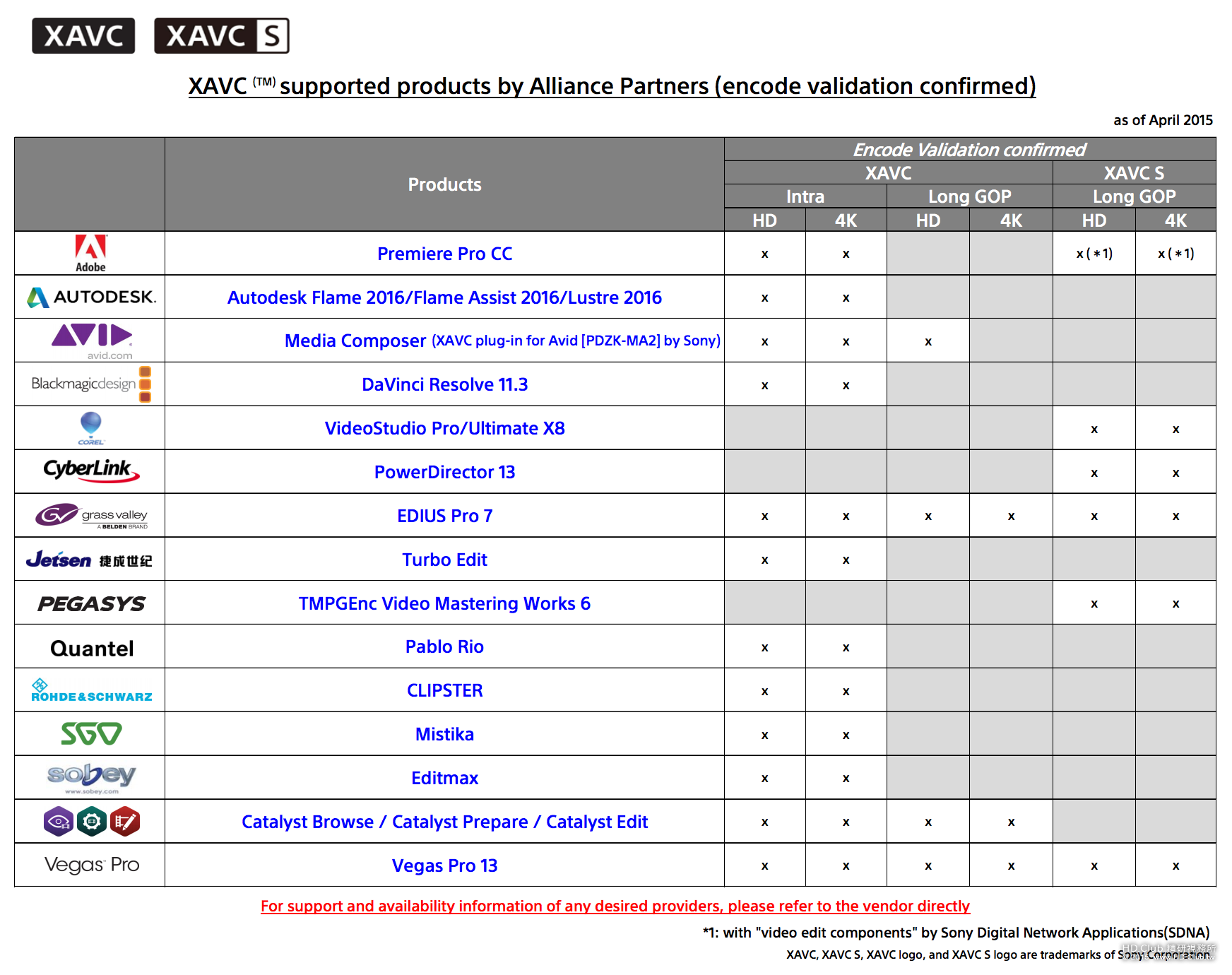

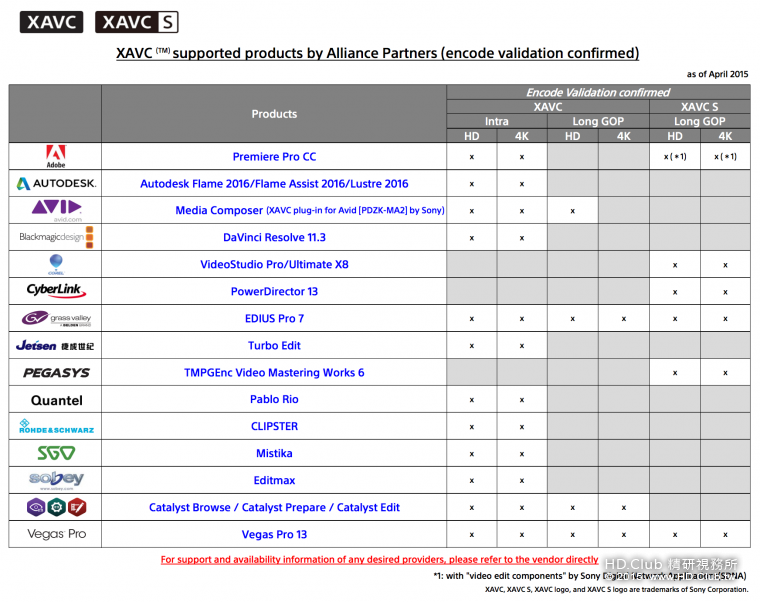

針對目前支援「輸出」專業 XAVC 或家用 XAVC-S 編碼的後期軟體列表如下 (2015年四月更新)


補充：由於 Final Cut Pro 未提供輸出 XAVC 的選項，故未列於上表

但更新至最新版的 FCPX (目前為10.2) 已支援 XAVC / XAVC-S 格式的匯入剪輯
相關說明可參閱 Apple 官方說明 https://support.apple.com/zh-tw/HT202252
