本文章最後由 o2sensor 於 2015-6-3 13:45 編輯

伴我近十年的BUCK T320超低音日前罷工,一看是燒了原廠7A保險絲,
暫時先換上6.3A保險絲再開機試試。
沒想到這一試,保險絲沒燒,機子內卻傳來一股焦味

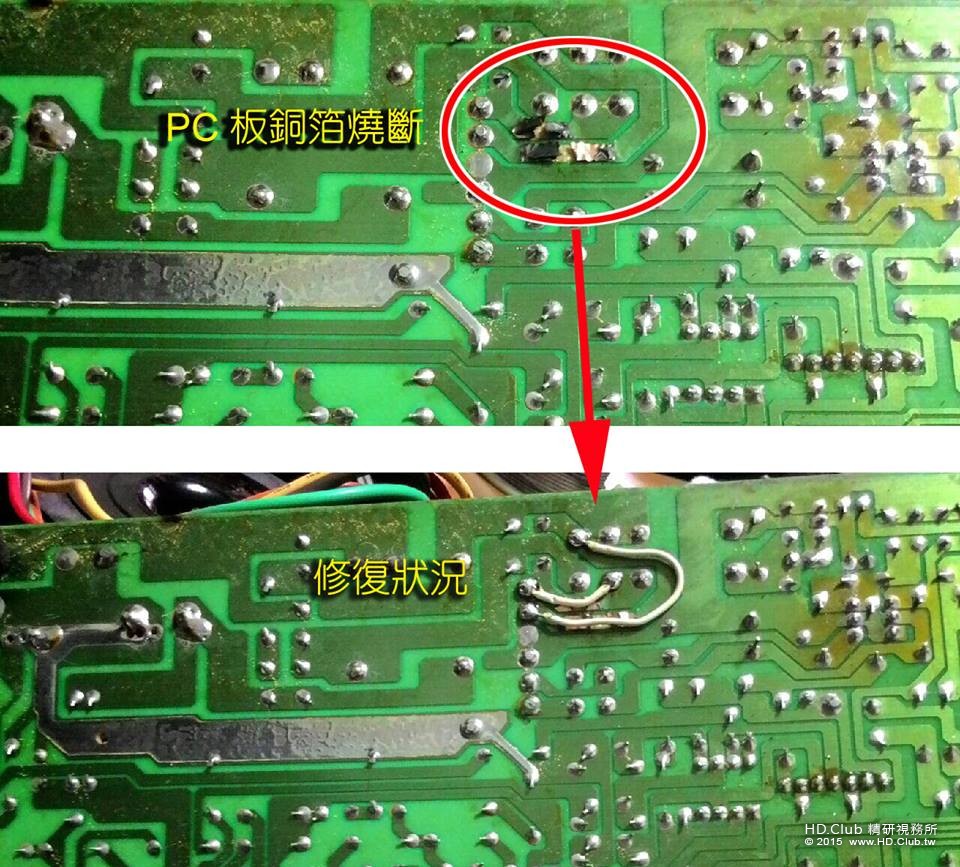

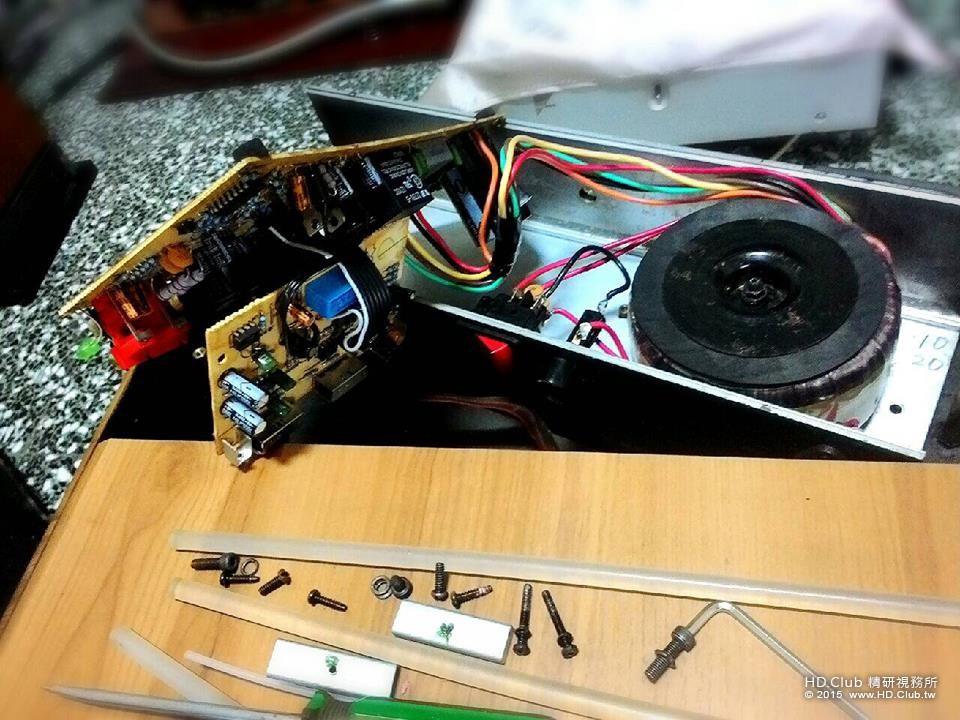

趕緊拆機一看,沒
想到PC板銅箔燒了.....

這部份先進行血管繞道小手術,但這保證不是故障主因,接回了也不會好。
都知道血管爆掉會中風,但為啥會爆掉? 繼續查下去...

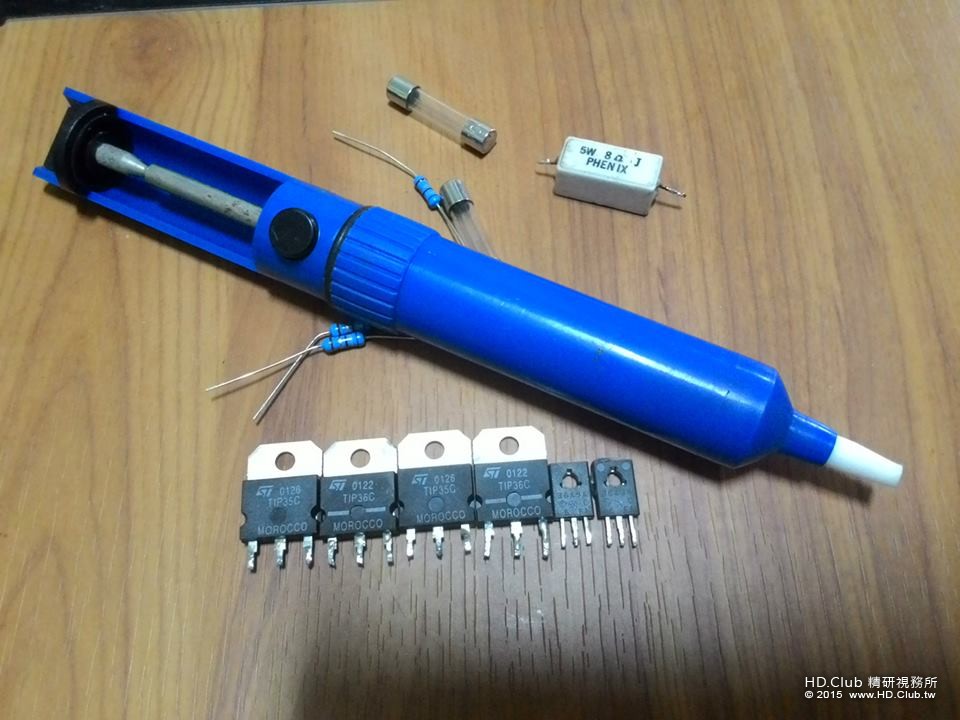

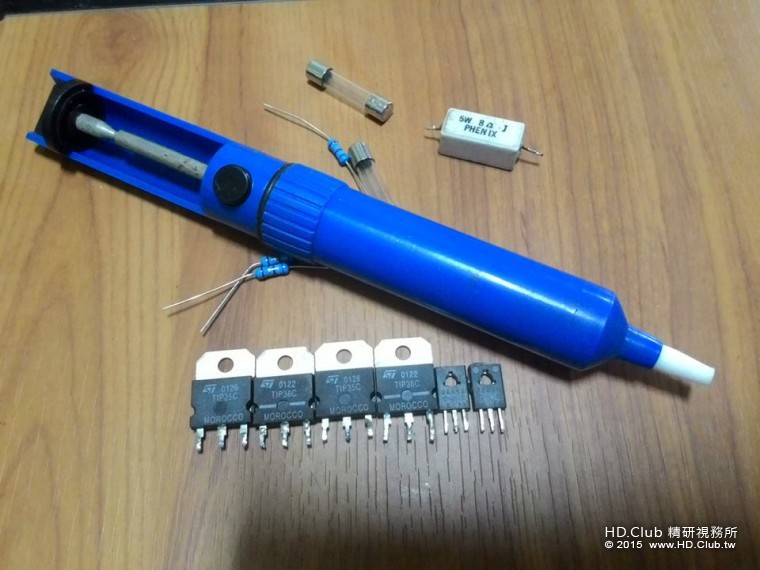

目測板上元件無異狀,,拆下所有大功率、中功率晶體量測
發現一對TIP35 / TIP36,還有B649 / B669 擊穿

同個板上用上不同批次零件也太詭異,乾脆全換上新品了

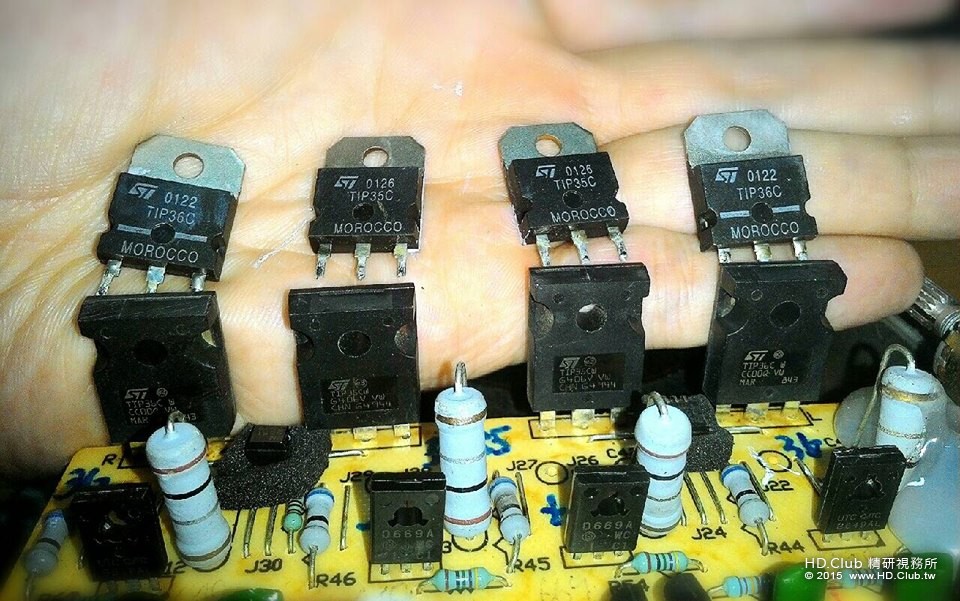

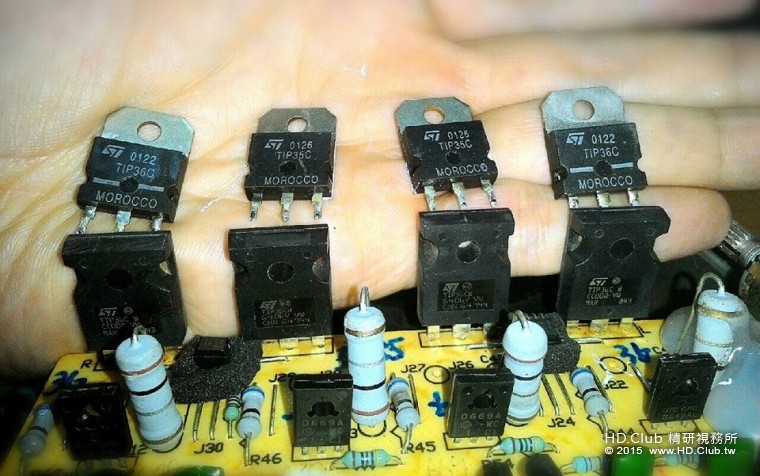

(電路板上為新料,手上舊料)

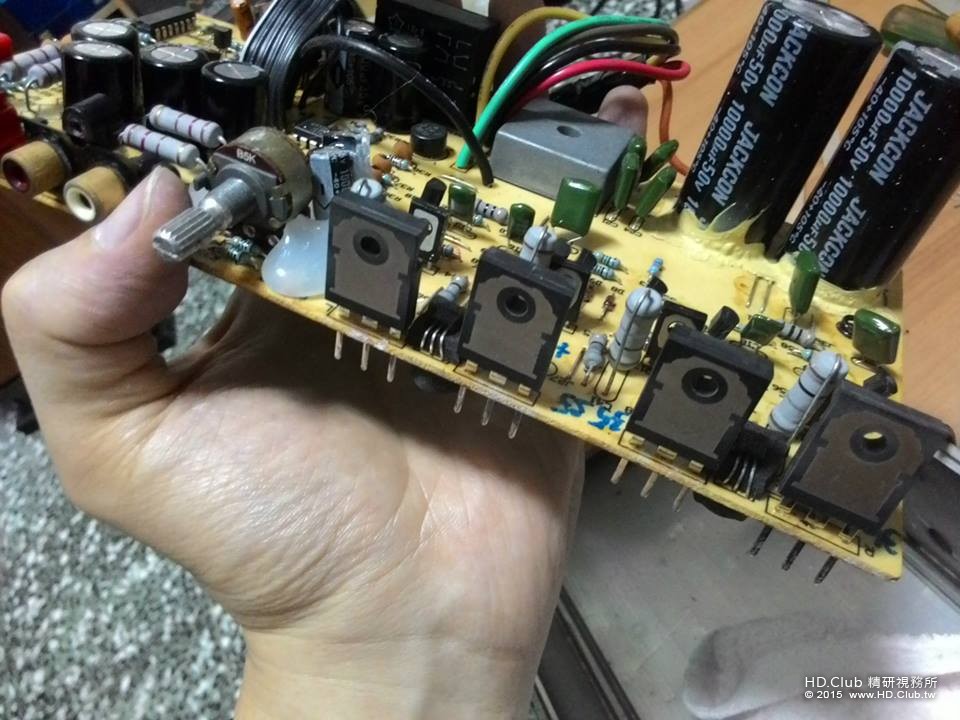

電路板的另一個視圖,焊接後剪去電晶體過長的引腳

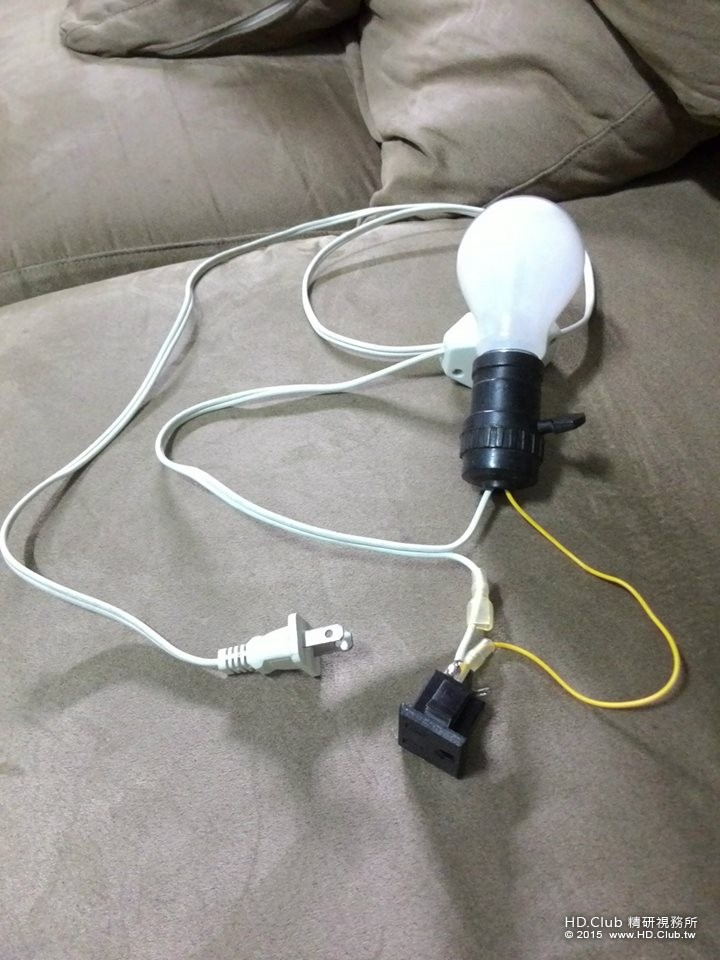

就地取材,製做限流測試工具

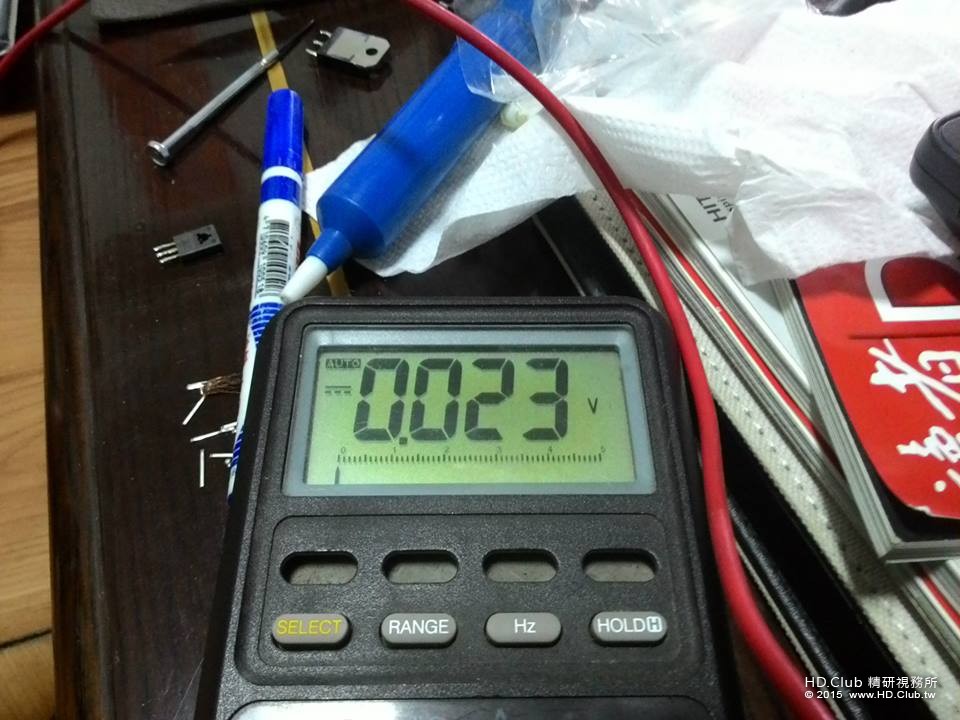

通電測試無異狀,並檢查中點電壓如下,應該是安全無虞。
重新塗佈散熱膏之後,裝回機板與外殼等等附件。

重新將超低音扛回原位,開聲唱! 而且沒有再發生異狀,
稍後進行音壓、分頻點校正後,便宜又經典的BUCK T320又可以繼續服務囉~~
