本文章最後由 小黑龙 於 2017-3-23 22:44 編輯
“謹以本文獻給所有在安卓盒子的泥潭中掙紮的高清影音發燒友”
——Dragon（黑山老妖）
作為一個高清影音發燒友，不知道你有沒有發現，安卓盒子這幾年雖然迅速占領了普通家庭，但是從本地媒體播放能力方面來說，反而是退步了。畫質、音質、藍光原盤、藍光目錄、藍光導航、媒體格式支持、人機交互能力……這些能力的缺失，成了燒友們縈繞不去的噩夢。難道在這個安卓肆虐的年代，就找不到一款滿足燒友需求的機器了麽？
你別說，老牌高清廠家——億格瑞——還真做了一款能夠讓燒友們幸福滿滿的機器出來，它就是：億格瑞A10。
在經過了六周的詳盡測試之後，老妖我對這款產品的概括可以用四個字來表達：極其驚艷。它事實上已經代表了目前高清領域的頂級水準，並且，令老妖我更為看重的是，在這款旗艦產品的背後，是一個有著高超的技術水平和與我們一樣熱愛高清影音的研發團隊，這個真的是非常、非常的重要。有技術、有激情、還有壹顆匠心，所以能夠不斷推出優秀的產品，也是情理之中了。
鑒於本文比較長，先做個總結。

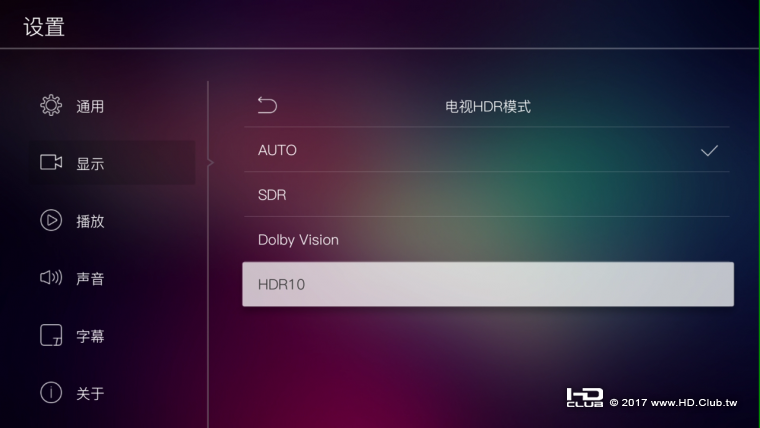

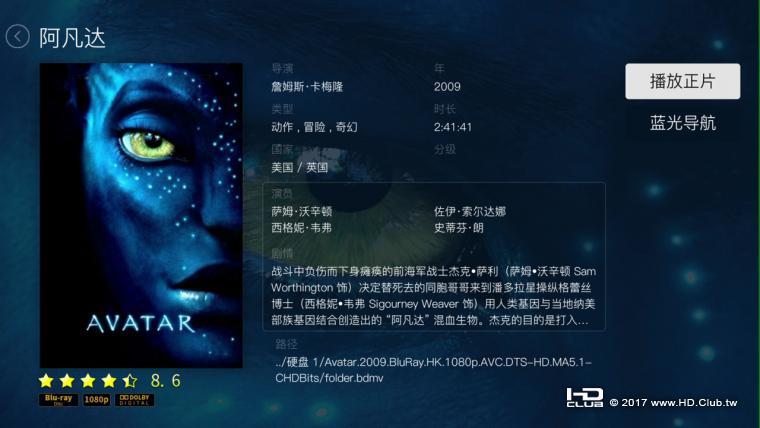

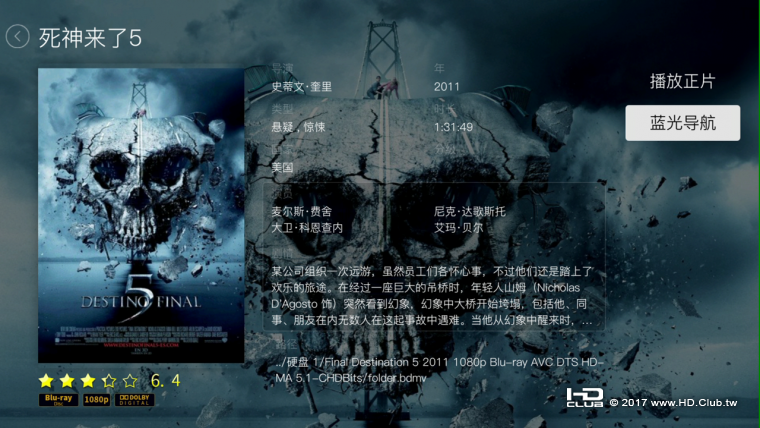

總體來說，作為壹款發燒級高清播放機產品，億格瑞A10擁有64位4核CPU、2GB內存、16GB閃存；支持4K藍光全功能導航；支持4K@60Hz點對點輸出；具有HDR/HDR10廣色域，10bit色深；全自動海報墻、影片詳情呈現；擁有DTS/DOLBY雙認證，完美支持Atmos/DTS:X源碼輸出；支持H.265/HEVC 4K硬解碼，流暢解碼高達200MBps的極高碼流；擁有千兆網絡、5Gwifi，支持SAMBA/NFS局域網共享播放3D、4K影片；支持USB3.0、最大8T的GPT格式硬盤；支持音軌和字幕的壹鍵切換；支持HDMI2.0a輸出，擁有11.2聲道源碼輸出能力；藍牙4.0、智能散熱風扇、內置電源模組……集如此多的特色和亮點於壹身，真的是要亮瞎眼的節奏。放眼市場，能夠兼顧安卓智能和藍光導航的硬盤播放機，目前A10是沒有競爭對手的。
如果妳是壹個高清影音發燒友，就請跟隨我的腳步，壹起來探究下這款產品的強大之處，看看妳的痛點是否被它壹掃而光了。

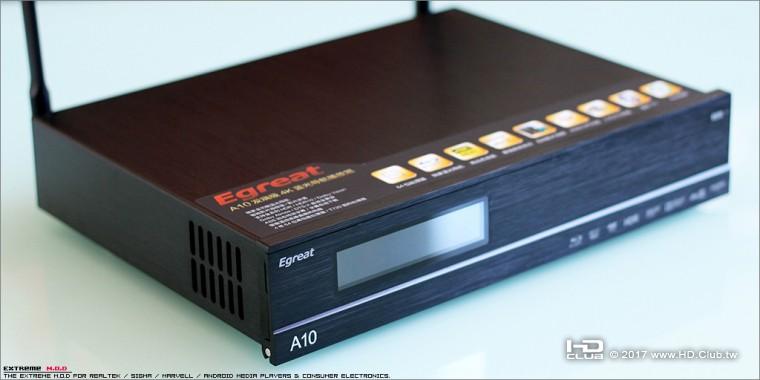

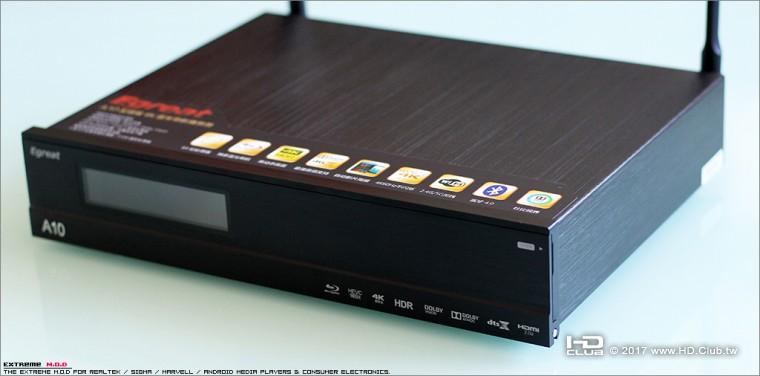

●設計與做工 ▼億格瑞A10的機身采用全金屬構造，前面板設計的非常簡潔，只有壹個寬大的LED顯示屏。左側擁有散熱孔（進風端）。
▼機身右側是隱藏式硬盤抽屜所在的位置，因此沒有設計任何接口。

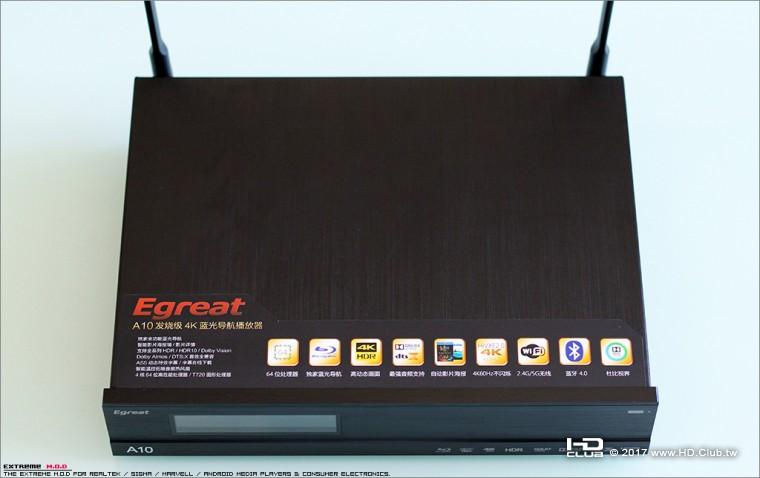

▼億格瑞A10的主要特色都在這裏了，有潔癖的也可以把這層不幹膠貼揭下來，機器會顯得更簡潔大氣。

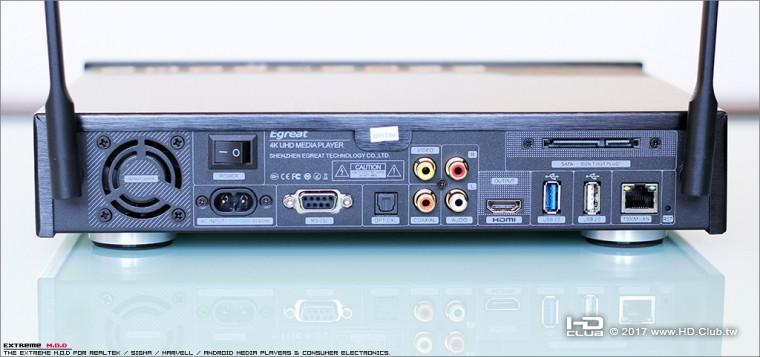

▼機身後部的接口非常豐富，稍候我們會詳細說明。值得註意的是這兩根高增益天線，不光外形顯得比較酷，信號接受能力也很不錯。關於WIFI測速，後文會給出詳細數據。

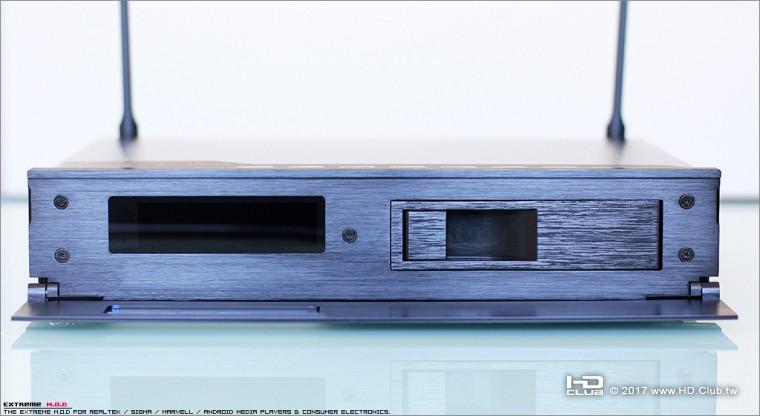

▼前面板是可以90°開啟的，打開之後就顯露出硬盤抽屜了，這種隱藏式的設計確實比較巧妙，既達到了美觀，又更有利於防塵。

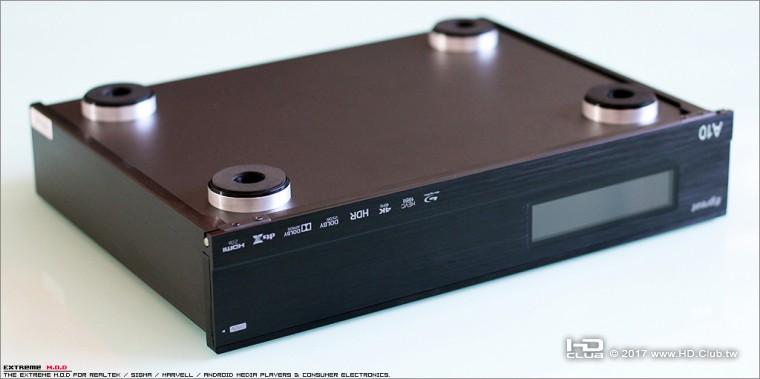

▼機身底部擁有四個巨大的支腳，對於機身的穩定性和防止共振噪音起到了積極的作用。

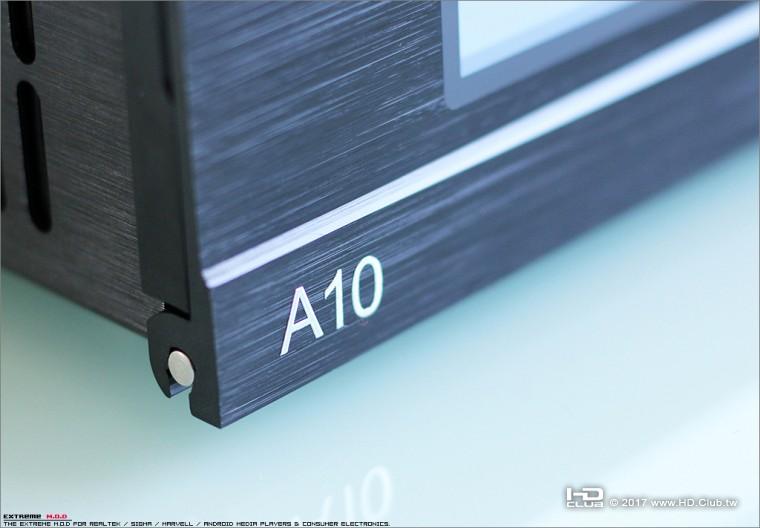

▼前面板有些小細節也值得贊賞，比如面板采用了金屬轉軸，而且用料厚實；LOGO工藝精湛；拉絲面板很顯質感；面板側邊開槽處理，便於操作。

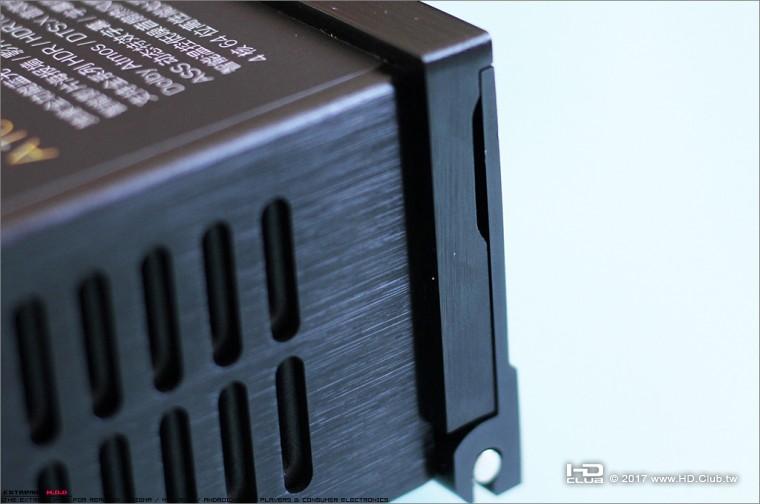

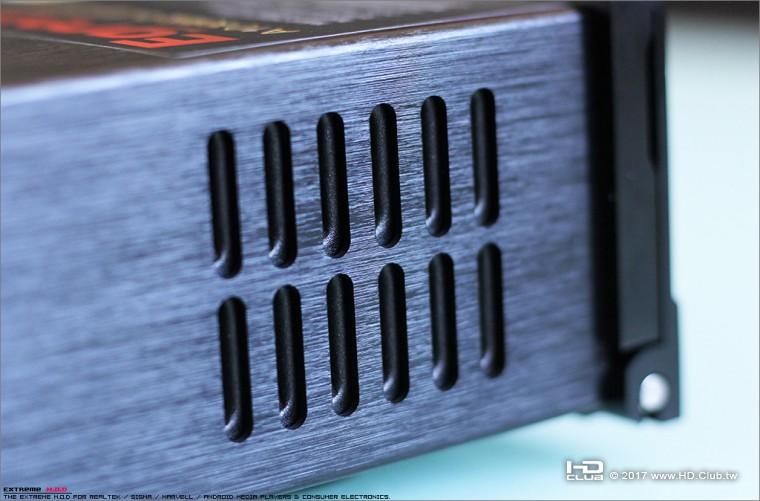

▼散熱孔細節，內層還設計了空氣導流，非常用心。

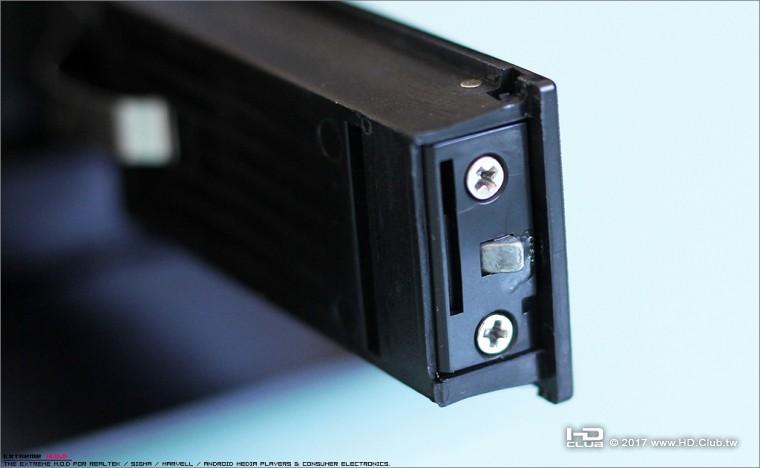

▼由於燒友們普遍擁有多塊硬盤存放大量影片，考慮到硬盤抽屜使用壽命，鎖舌采用了金屬打造，老妖我記得億格瑞的TOM說過壹句話，“我們衷心希望我們的用戶能夠看到我們在這些細節之處的小心思，體會到我們與他們同樣的熱愛影音”，~嗯，就體現在這些看似不起眼的地方上。

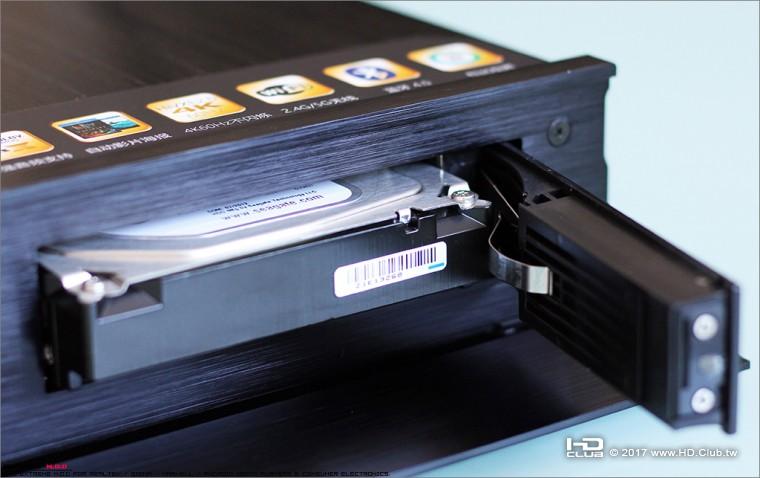

▼硬盤抽屜的導軌設計的非常精準，3.5寸硬盤在滑入過程中，那種致密順滑的感覺非常明顯，沒有壹絲晃動感。這體現了嚴謹的制造工藝，配合專門為頻繁插拔設計的硬盤接口，這種全方位的保護免除了燒友們的後顧之憂。

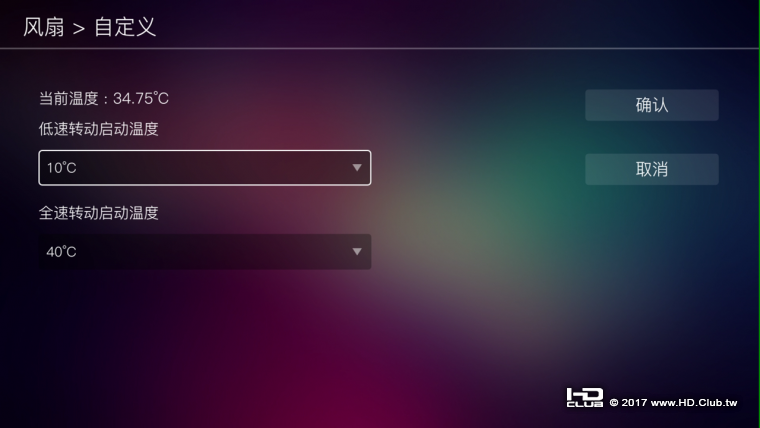

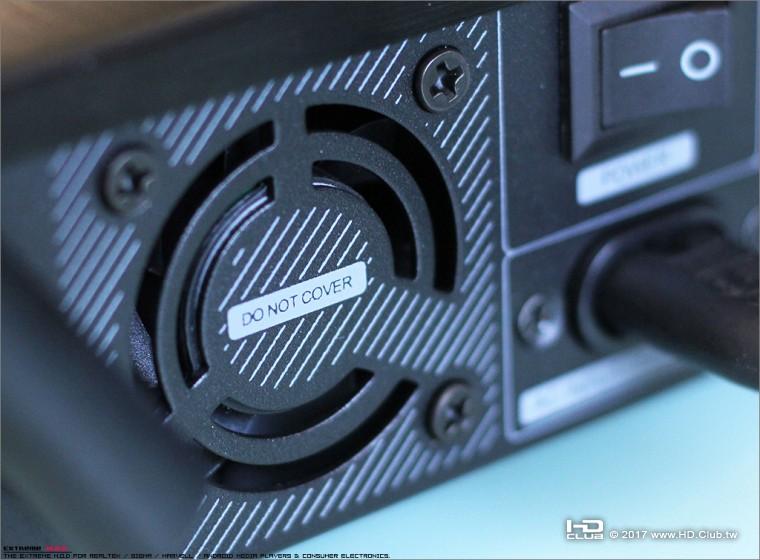

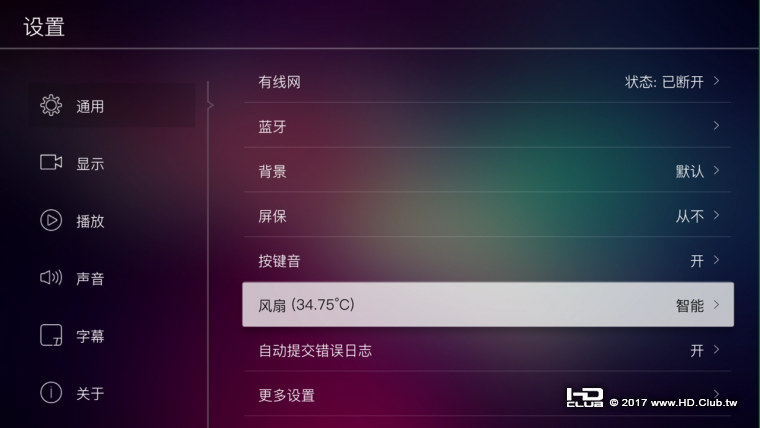

●後部接口 ▼我們來看看機身後部的細節，首先是散熱風扇。億格瑞A10采用的是智能溫控風扇，在保證散熱效率的同時，最大程度減少了運行噪音，相比A9是壹個很明顯的進步。而且風扇采用螺絲緊固，更換起來相當的容易，這說明億格瑞希望這臺A10能夠為妳服役更長的時間，嗯，這壹點很厚道。

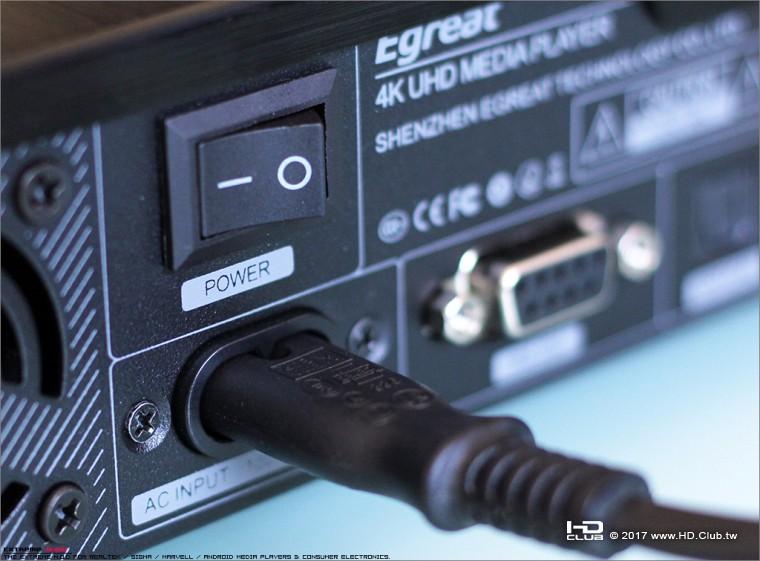

▼電源方面，A10采用了內置電源模塊，好處是顯而易見的，且不說電源的用料更高級，就是這整潔的走線，也絕對是處女座的福音。
▼RS232接口的出現有些出乎意料，至於能夠接駁什麽設備，現在還未可知，猜測壹下的話，估計是官方要出串口周邊外設？

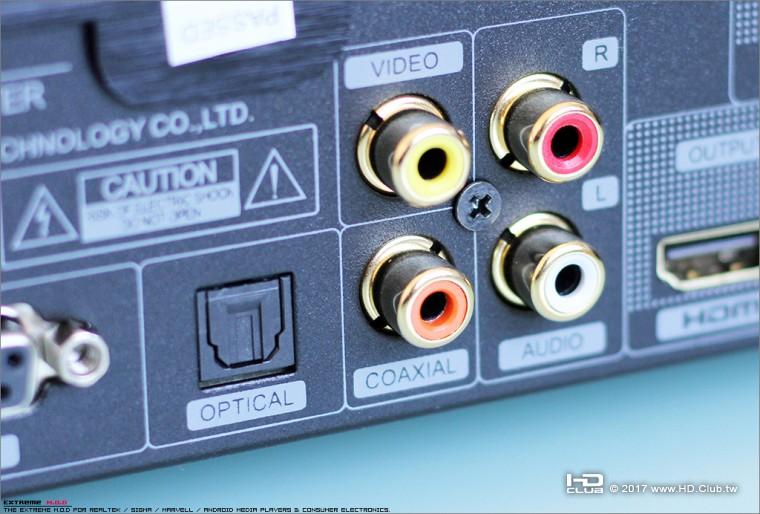

▼作為發燒級設備，光纖接口是必不可少的。AV和同軸接口鍍金，這個也很有高大上的感覺。

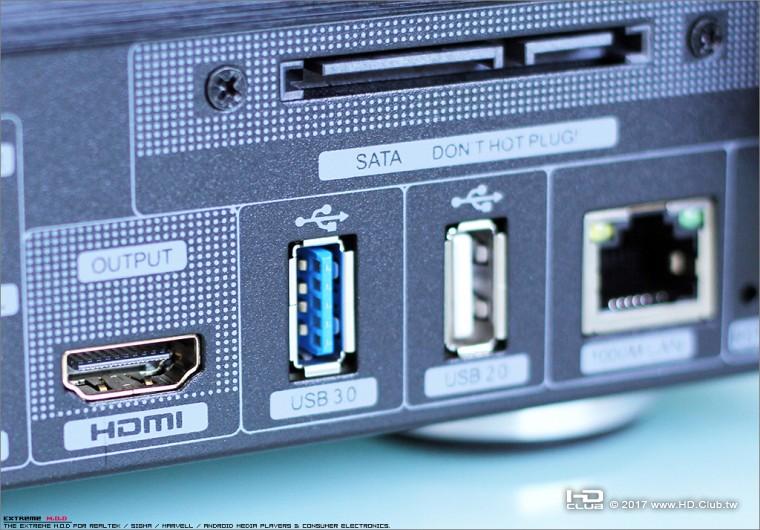

▼USB3.0和2.0各壹個，要說不足的話，接口數量還是有點偏少，接個無線鍵鼠，就只剩壹個3.0口了。

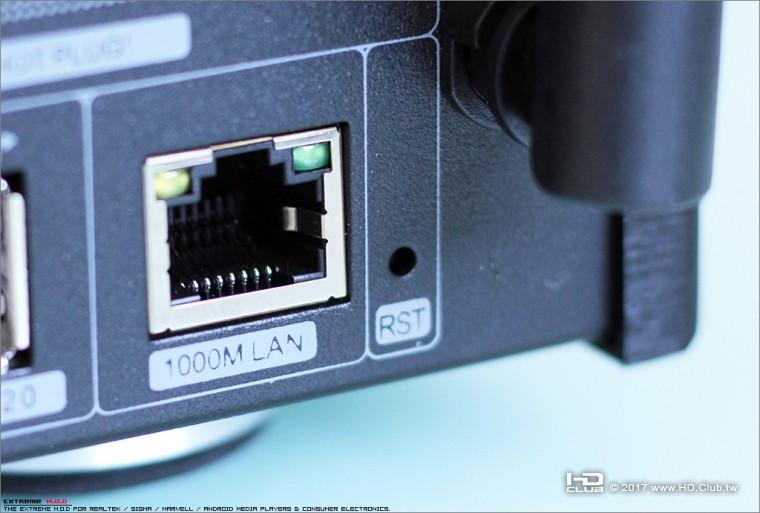

▼作為側重本地播放能力的機器，千兆網絡接口也是必不可少的配置，家庭局域網共享播放對帶寬的要求還是比較大的。網口右側是reset接口，可以方便的重置機器。

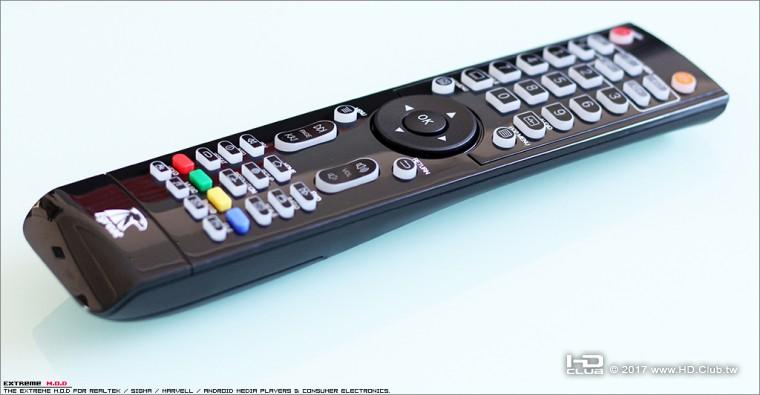

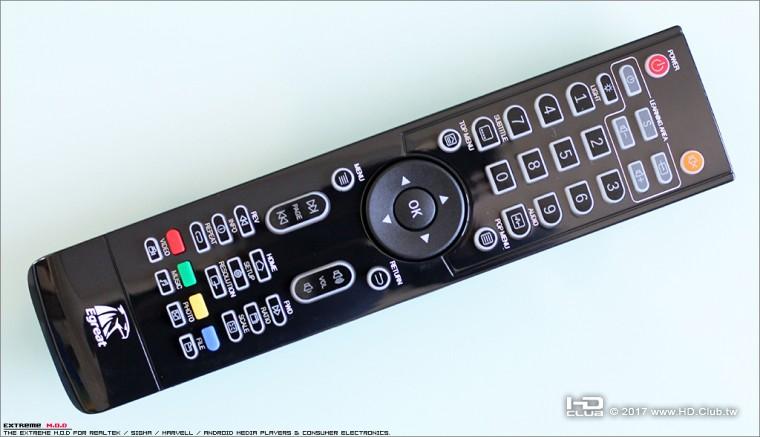

●遙控器與顯示屏 ▼遙控方面，A10沿用了億格瑞經典的背光遙控器，在夜晚能夠輕松地找到按鍵，手感壹流，功能也足夠細致，實測遙控角度也比較寬。據老妖了解，億格瑞還要推出基於2.4G的遙控，實現360度全方位遙控。

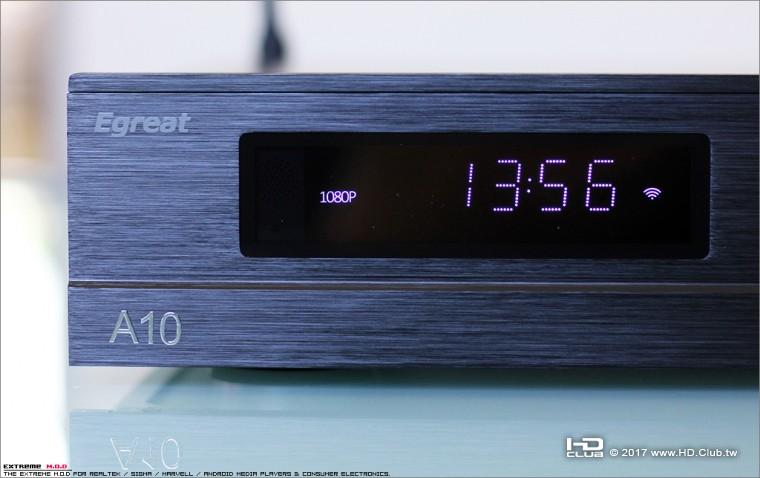

▼最後回到前面板，這個大面板的顯示效果非常棒，文字清晰、光汙染很小，玻璃很通透，隔著雙層玻璃還能做到沒有光暈，這個很難得。

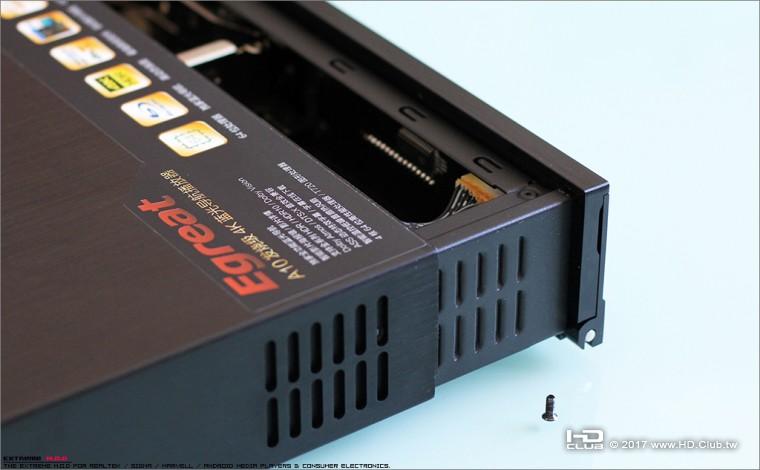

●內部設計、用料與做工 ▼好了，外觀就是這些，接下來我們又到了拆機環節。首先來說，億格瑞A10非常好拆，整個機身只需要擰下壹顆螺絲，就可以輕松地滑開頂蓋，這對於玩家來說是非常便利的。

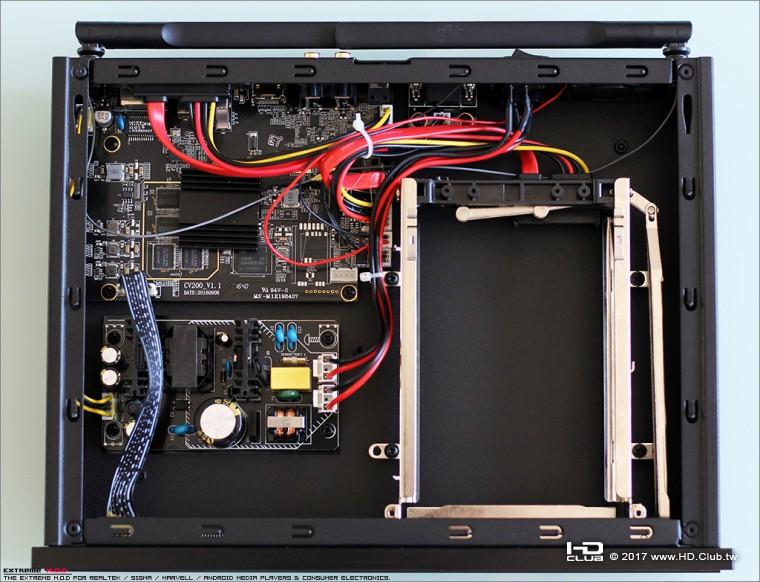

▼可以看到，A10的內部布局比較合理，供電模塊在左下角，主板位於左上角，硬盤倉在右側。散熱風路從左下角進風，首先給供電模塊散熱，然後給主板和硬盤散熱，最後熱風通過右上角的風扇排出。合理的風道，配合合理的布局，實測散熱效果非常優秀。

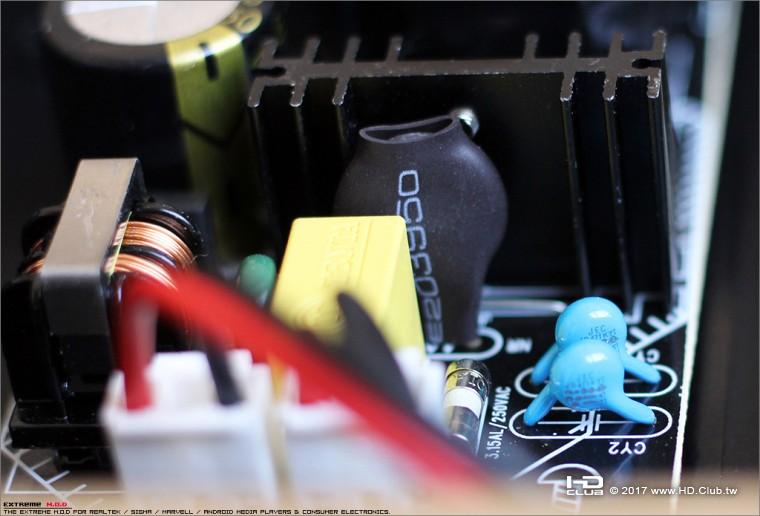

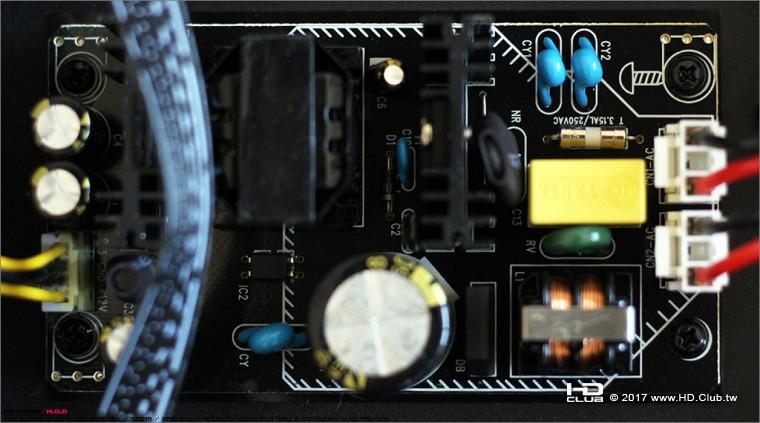

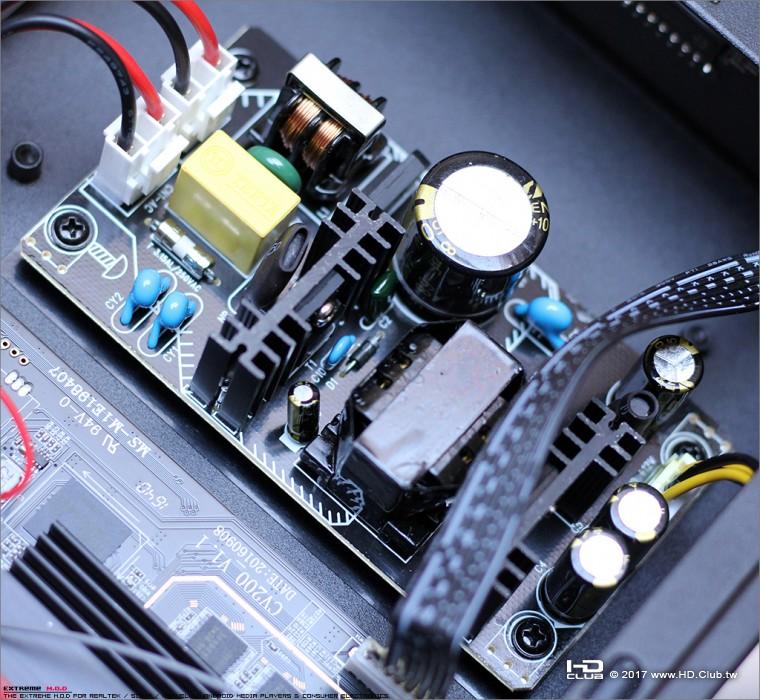

▼供電模塊：

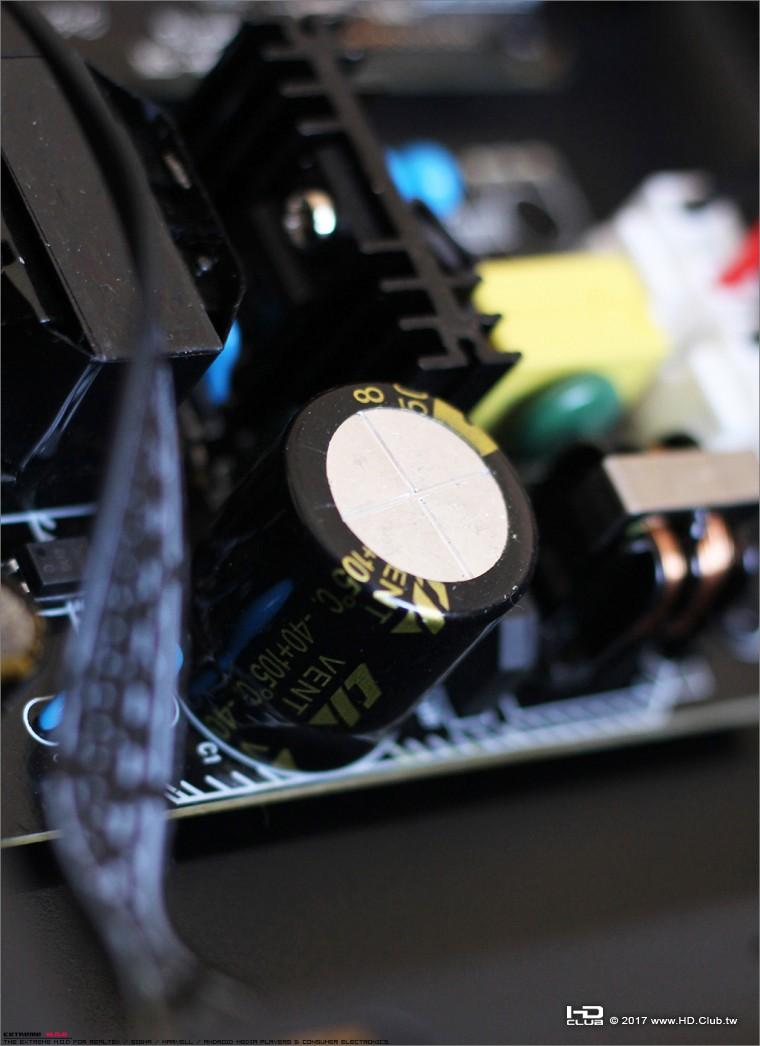

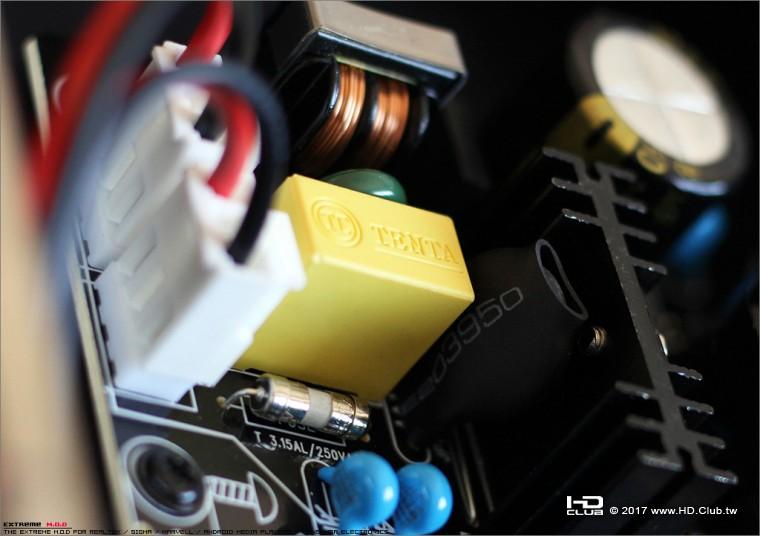

▼供電模塊的細節1：
▼供電模塊的細節2：
▼供電模塊的細節3：
▼供電模塊的細節4：

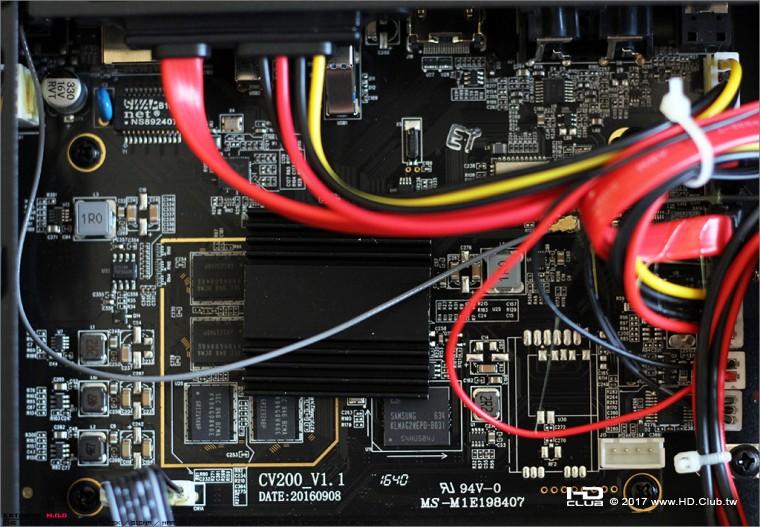

總體來說，整個供電模塊用料非常講究，其實這種真材實料也是億格瑞壹貫的作風。 ▼再來看主板，Hi3798CV200的CPU有散熱片覆蓋，整個板子的工藝水準也很高。

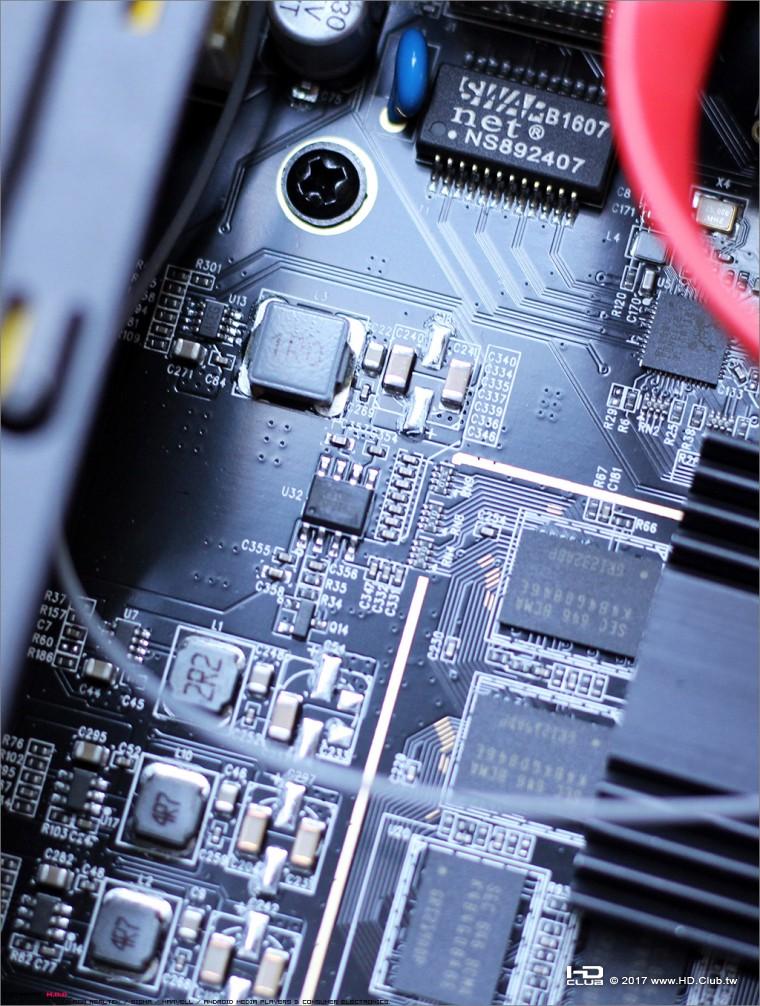

▼從這個角度觀察細節，A10不惜工本的加入了大量的鉭電容，走線也盡顯大廠風範。

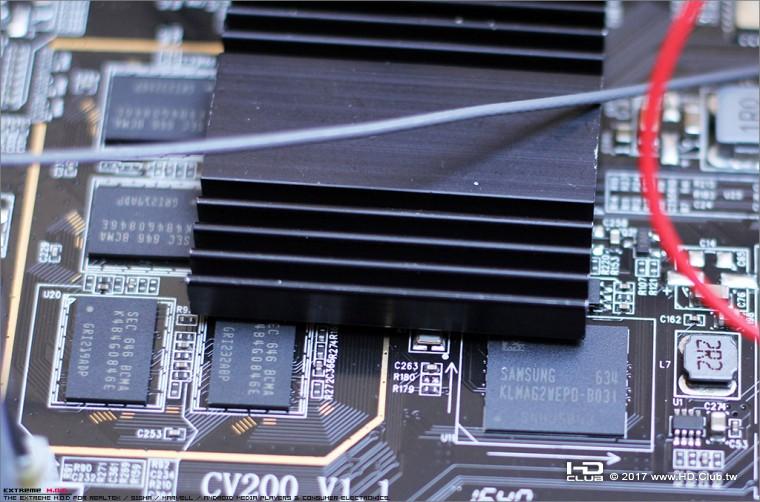

▼閃存和內存也不含糊，A10采用了三星16G eMMC閃存顆粒和2G DDR3內存顆粒。

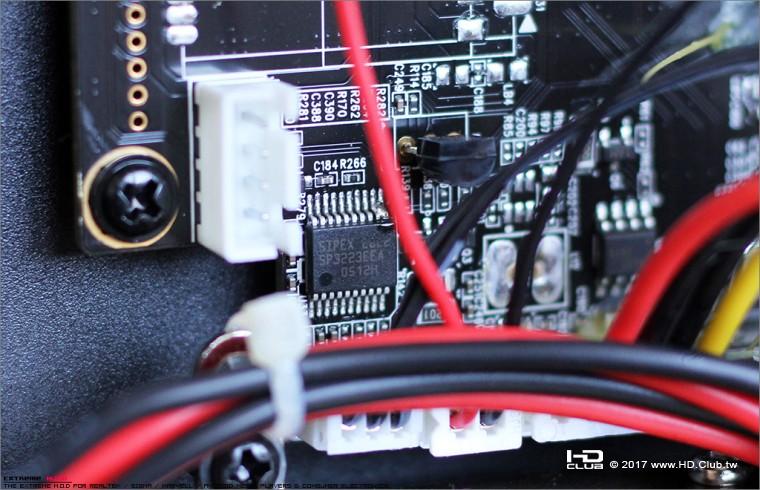

▼串口收發器

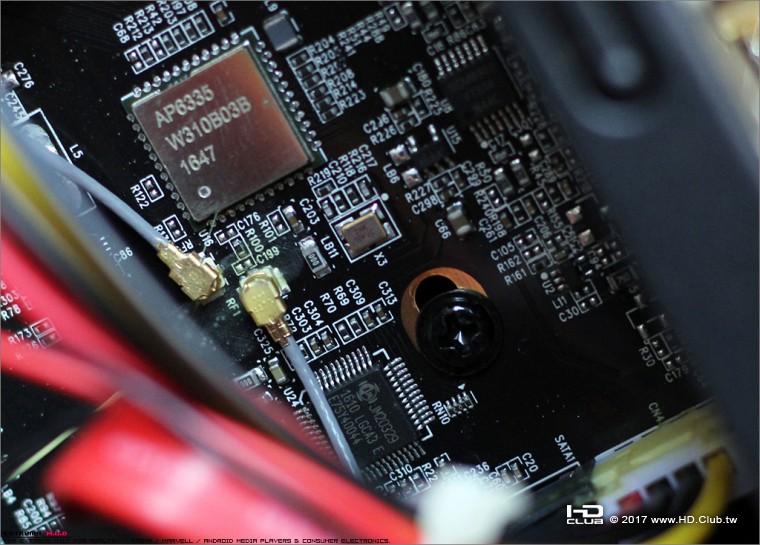

▼WIFI模塊采用了AP6335，支持WiFi 802.11ac 2.4G,5G/BT4.0/FM，WiFi 1T1R速率達到了433Mbps。USB轉SATA芯片使用了JM20329。這兩個模塊都是比較常見的方案。

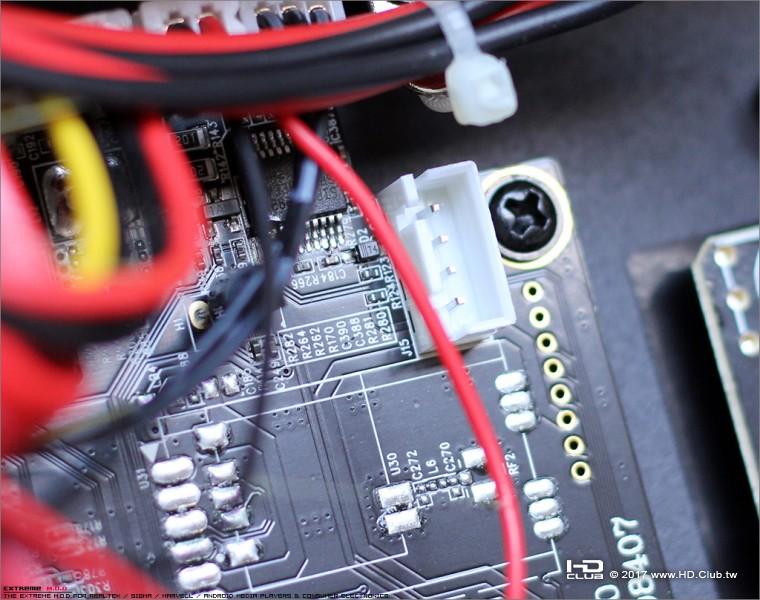

▼TTL端口：

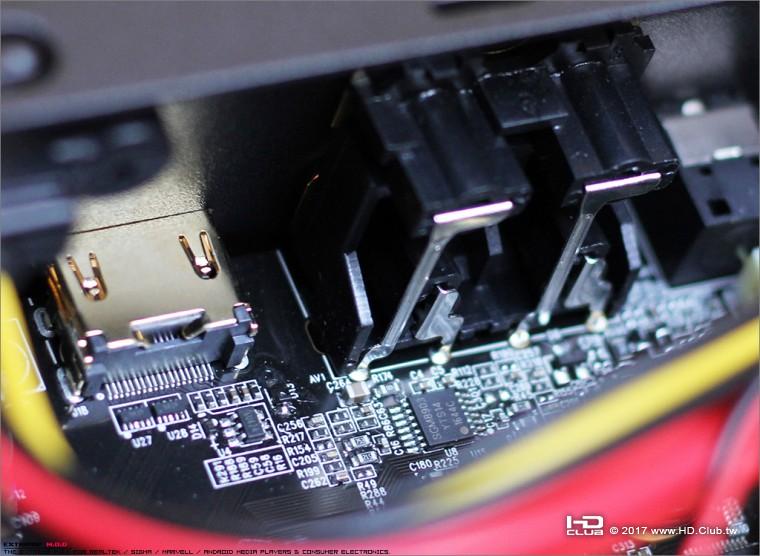

▼同軸和LR音頻端口采用SGM8903運放和功放芯片推動，HDMI2.0接口的周邊電路也沒有偷工減料的現象。

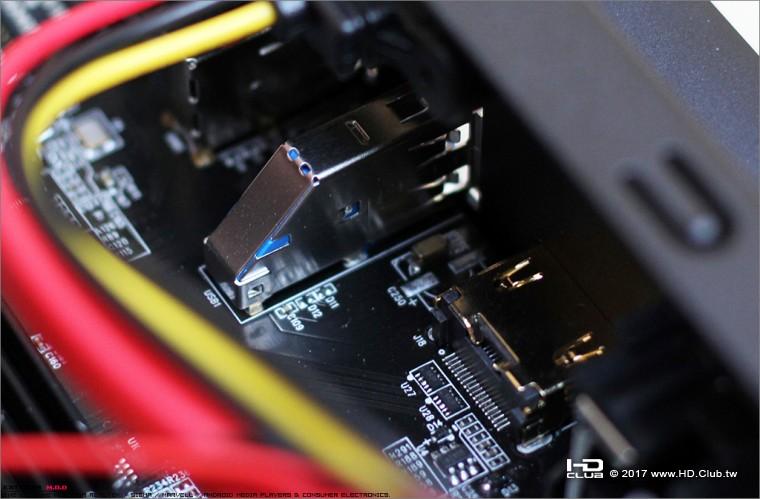

▼USB3.0接口的屏蔽罩也很完整，這樣可以降低對2.4G WIFI的影響。

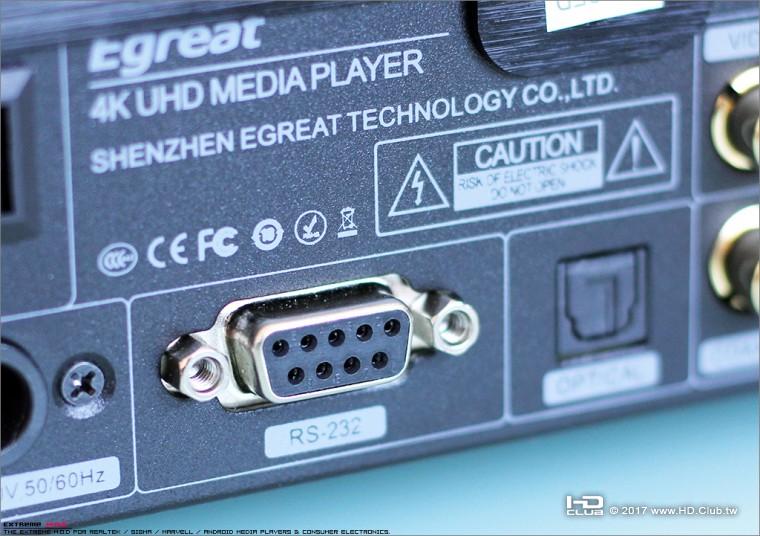

▼即便是壹個RS232接口，做工和用料也是毫不含糊。

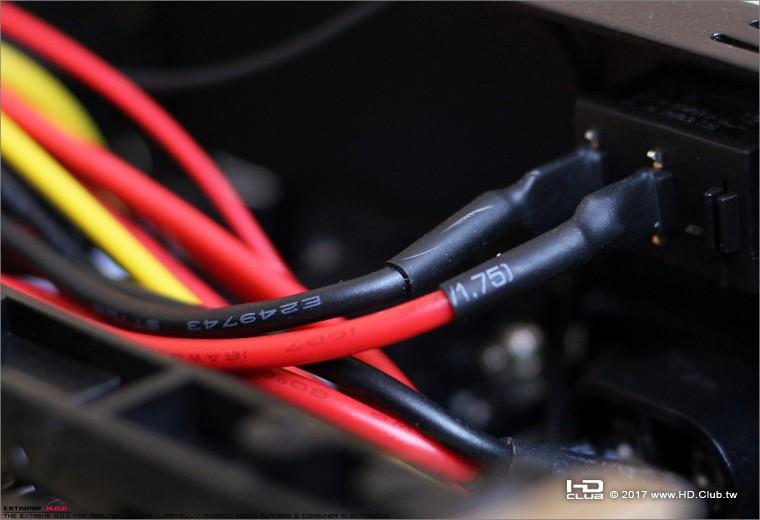

▼線路和包覆也是壹絲不茍，這些小細節都能體現出億格瑞對產品制造的高標準。

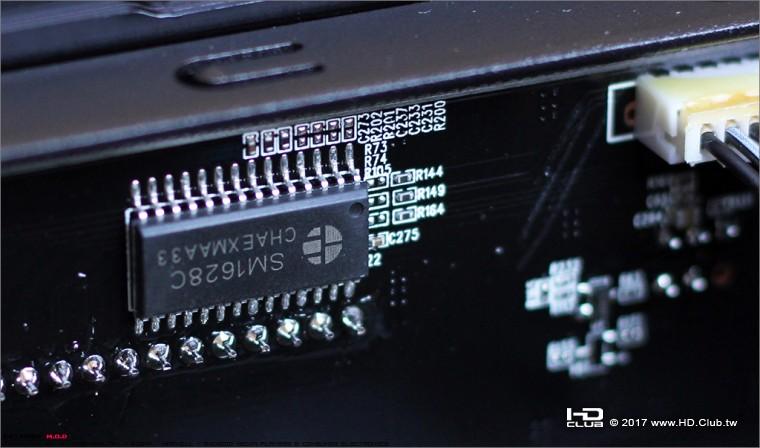

▼LED驅動控制芯片，用來推動前面板顯示屏：

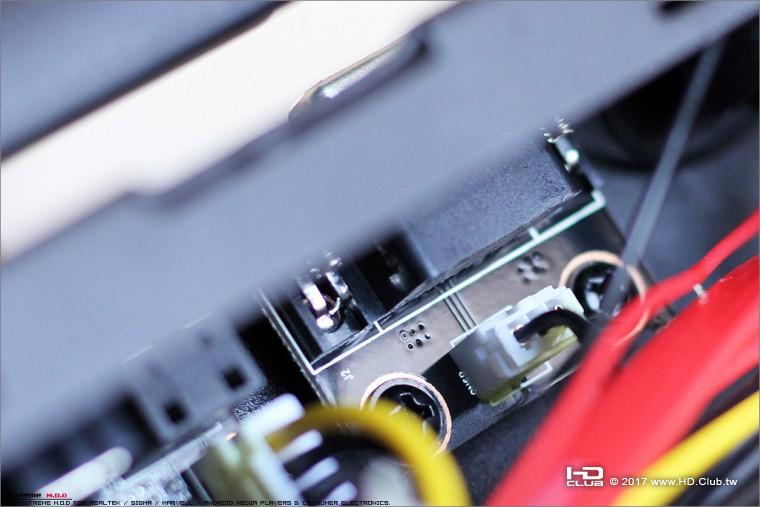

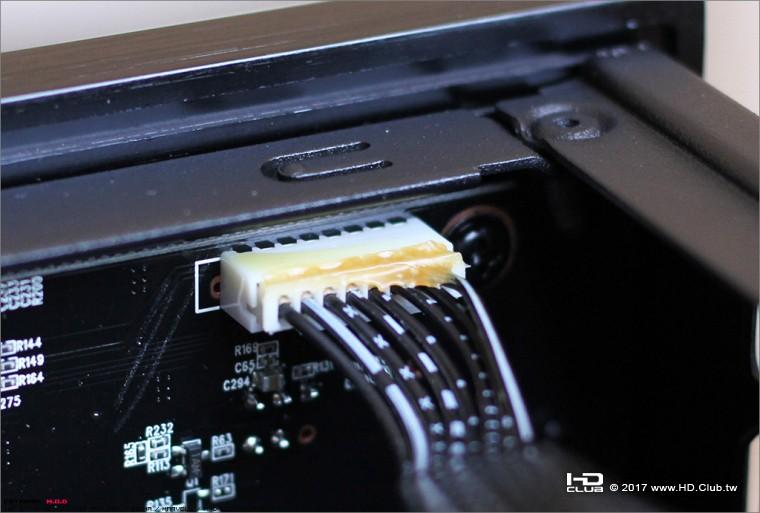

▼所有的插座都有熱熔膠固定，防止松脫導致接觸不良，這些都是非常用心的地方。
===============休息壹下，接下來更精彩===============
●全數據量化測評 OK，拆機環節就到這裏吧。依照慣例，現在又到了量化測評環節。在展開各種深度測試之前，請允許老妖我提前抒發壹下感情，因為實在是不吐不快。在經歷了整個測試過程之後，老妖我切實的感受到，這的確是壹款非常牛逼的產品——不管是從硬件性能、接口性能，還是從固件功能性、用戶友好度、擴展能力等方面來講，都是當之無愧的頂級產品。
不信？讓我們來用數據說話。

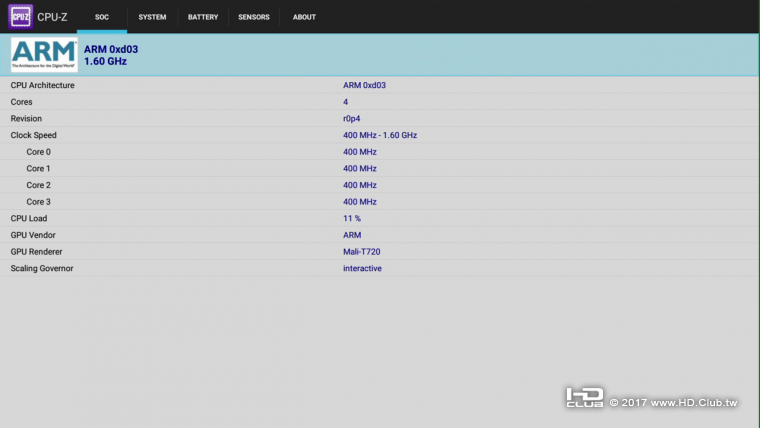

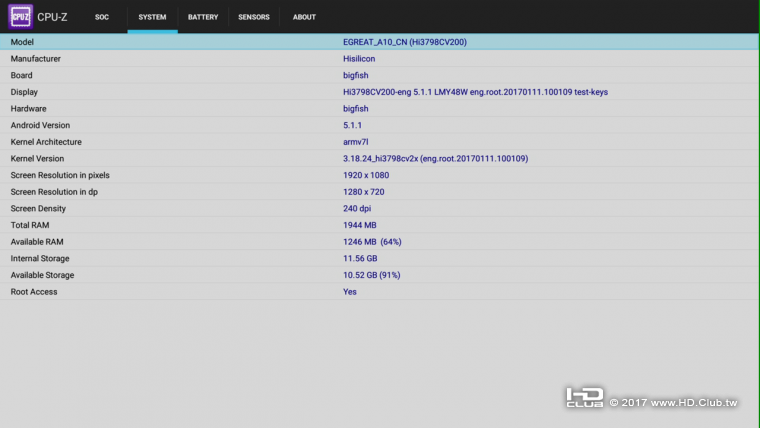

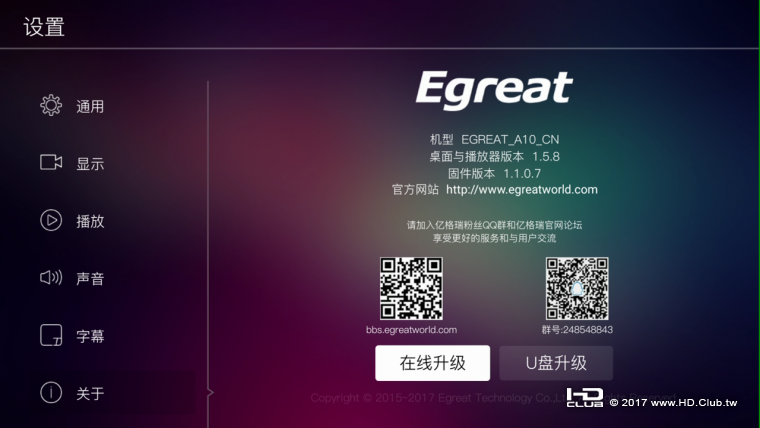

首先給出系統基本信息，各位簡單了解壹下即可。 ▼CPU-Z信息：

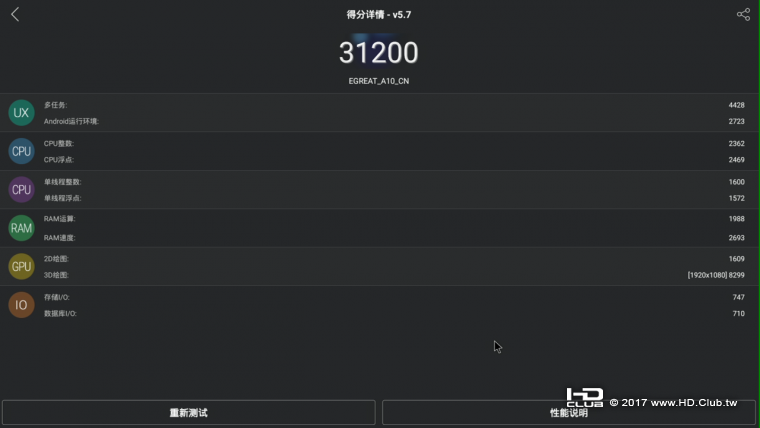

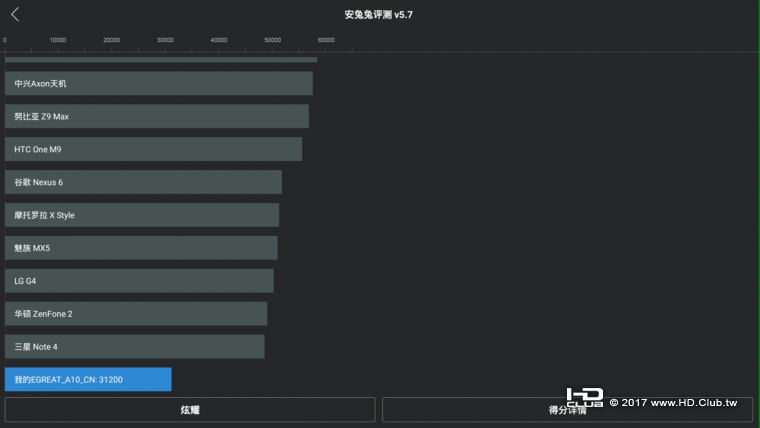

▼下面是安兔兔（V5.7）的跑分結果：
●內存吞吐量測試 當然了，安兔兔跑分結果不能代表壹切。下面進行深入測試，首先是內存吞吐量測試。內存是播放機主板的核心部件，它連接著所有其他部件。內存吞吐量是指向內存存入或從內存取出信息的速率，它影響著播放機其他所有的極限表現，諸如網絡速率、播放碼率、接口速率等等。內存吞吐量既與內存有關，也和CPU有關，甚至還和總線帶寬有關，是播放機內部速率的集中體現。
A10配備了2GB高速內存，老妖我使用以下命令來測試其內存吞吐量： time dd if=/dev/zero of=/dev/null bs=41943040 count=200 （40M已經超出了CACHE的大小，會引起TLB，從而免除CACHE的影響）
▼連續測試三次，取平均值，結果如下：
A10在平均5.636秒內完成了8000MB數據的內存讀寫操作，其內存吞吐量為：1420MBytes/S，非常優秀。
●USB3.0極速測試 USB3.0接口在很多播放機產品中都有配備，但是受限於周邊硬件的處理能力，往往速度令人失望。我們來看A10的表現。
在這個環節，老妖我使用以下命令來測試USB3.0接口極速： （of=/dev/null不產生寫，可以用來測試純讀速度） time dd if=/mnt/usb/sda2/test.bin of=/dev/null （if=/dev/zero不產生讀，可以用來測試純寫速度） time dd if=/dev/zero of=/mnt/usb/sda2/test1.bin bs=1048576 count=1024
▼使用壹塊SSD技術的U盤（SANDISK EXTREME USB3.0至尊極速64GB），exFAT文件系統，下圖是其極速（電腦測試讀寫速度均破188MB/S）：
▼USB3.0接口實測讀取極速：103MB/S，采用三次讀取計算平均值的方法。 ▼USB3.0接口實測寫入極速：139MB/S，三次寫入計算均值。
讀取速度破百，寫入速度接近140。對於這個結果，老妖我表示非常、非常的滿意，太給力了。
這個測試結果意味著，從接口速率角度來講，使用A10播放藍光ISO級別碼率的影片沒有任何壓力（藍光ISO碼率壹般不超過48Mbps，也即6MB/S，遠低於其USB3.0接口讀取速率），妳甚至都可以壹邊播放藍光ISO影片，壹邊進行數據拷貝操作。A10的USB3.0接口速率不會成為其播放大碼率影片的瓶頸，因此完全可以使用USB3.0存儲設備播放大碼率影片。
▼如果按照讀取速率103MB/S來計算的話，不考慮 CPU 和 GPU，理論上A10通過 USB3.0接口，最大可以播放的視頻碼率是824Mbps！不過請註意，220Mbps 已經是 4K 電影的峰值碼率了，也就是說，A10的 USB3.0 接口速率，完全滿足 4K 原盤播放需要。超過 220Mbps 的視頻，就算妳能找得到，也幾乎都是測試短片（例如“鴨子飛了”）。
●SATA極速測試 ▼SATA接口實測讀取極速：101MB/S，采用三次讀取計算平均值的方法。
▼SATA接口實測寫入極速：141MB/S，采用三次讀取計算平均值的方法。
▼測試發現，SATA接口速率和USB3.0接口速率幾乎壹致，老妖我猜測SATA可能走的USB3.0的數據通道。但是不論如何，這是我測評過的所有播放機中，SATA速率最快的產品，沒有之壹，這也非常符合它的發燒級定位。
●4K視頻播放測試 ▼4K測試影片列表：

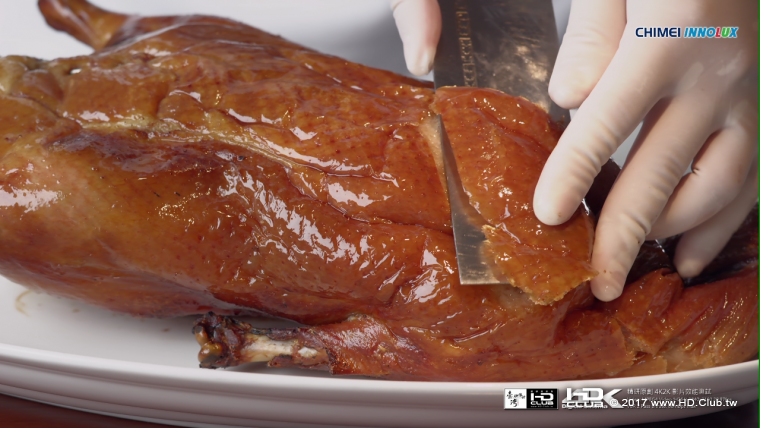

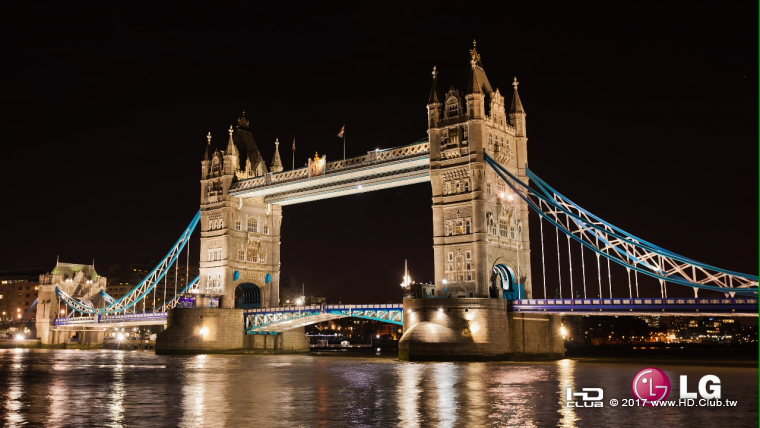

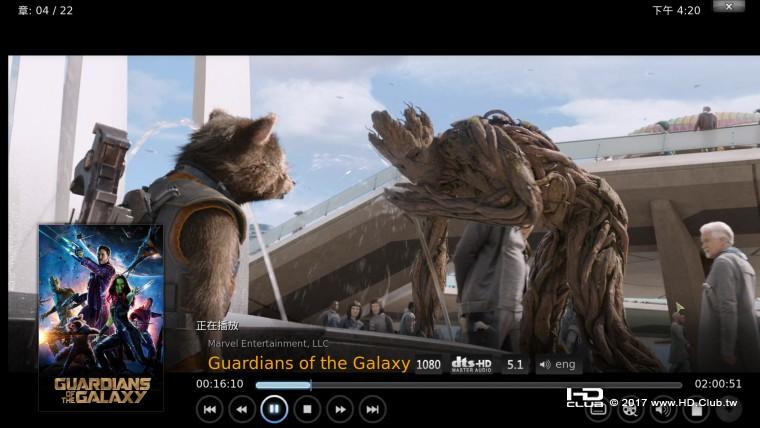

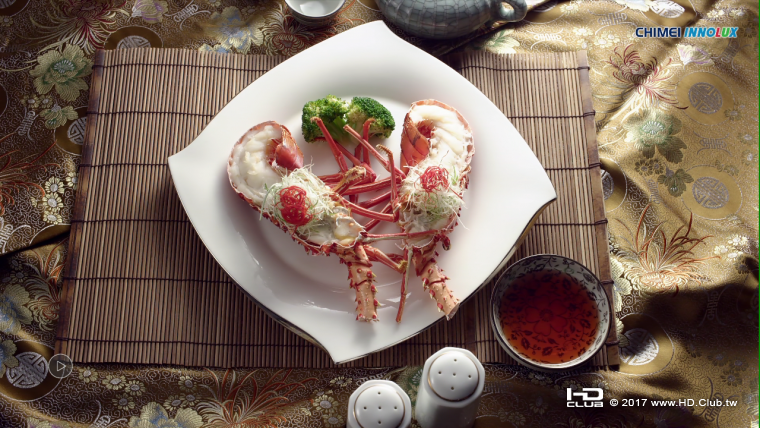

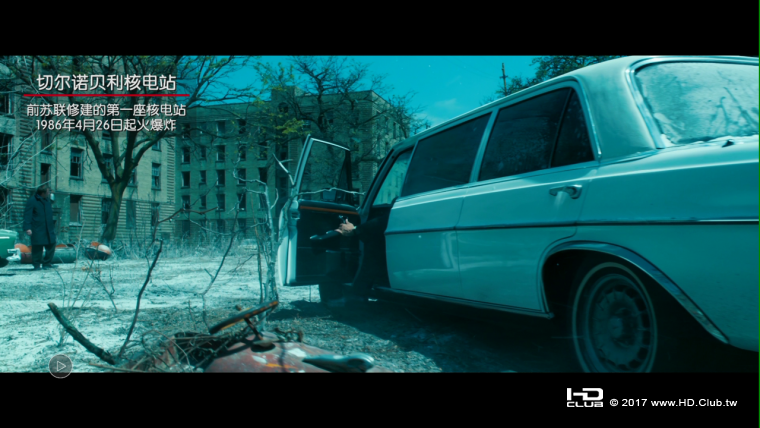

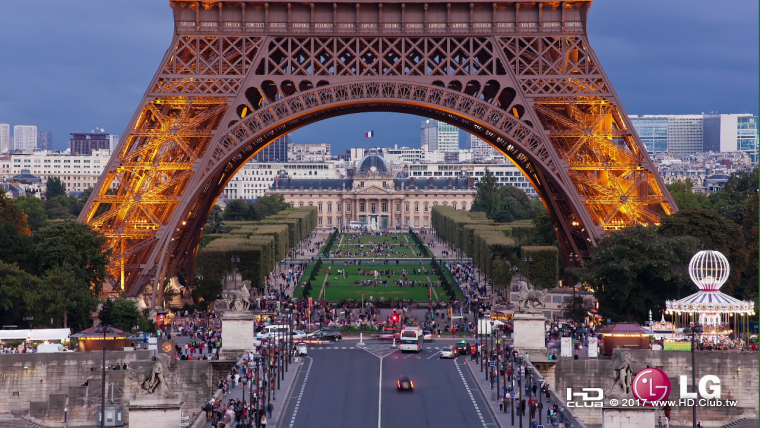

▼4K影片測試截圖：畫面流暢、色彩飽滿、細節豐富。

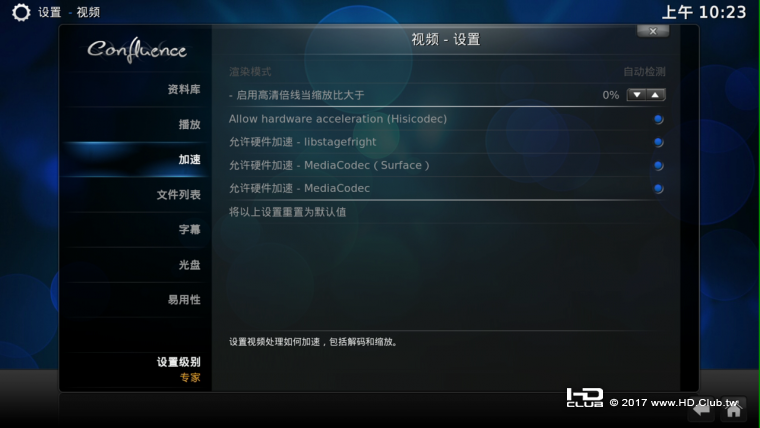

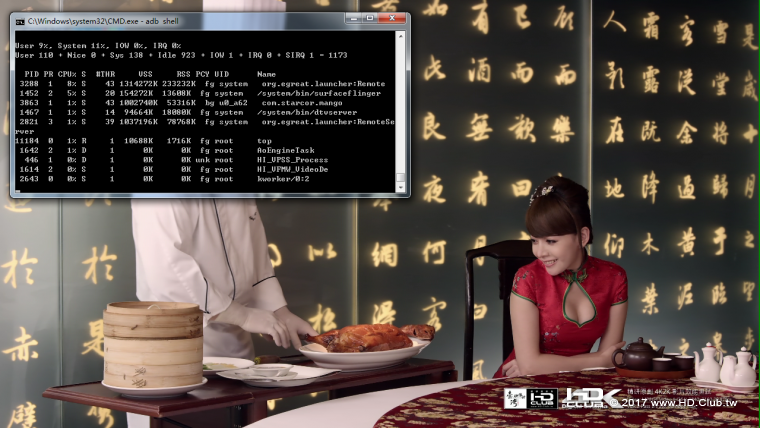

●4K / H.265 / X.265硬解能力測試 1、4K硬解測試 ▼播放4K視頻，同時監看A10的CPU占用情況，極低的CPU占用率證實其確實是硬解4K視頻：
2、X.265硬解測試 ▼硬解X.265壓縮視頻，測試視頻如下：

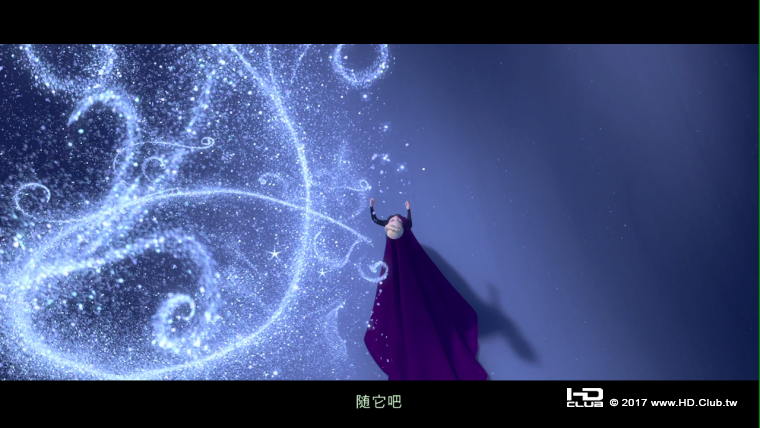

▼硬解播放正常：

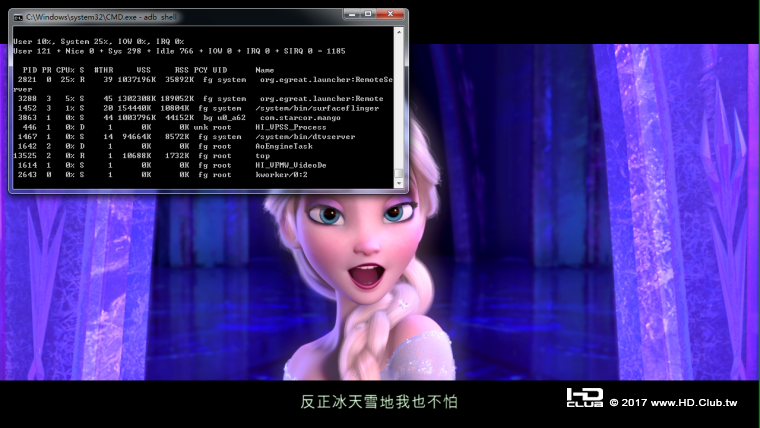

▼播放時的CPU占用率：

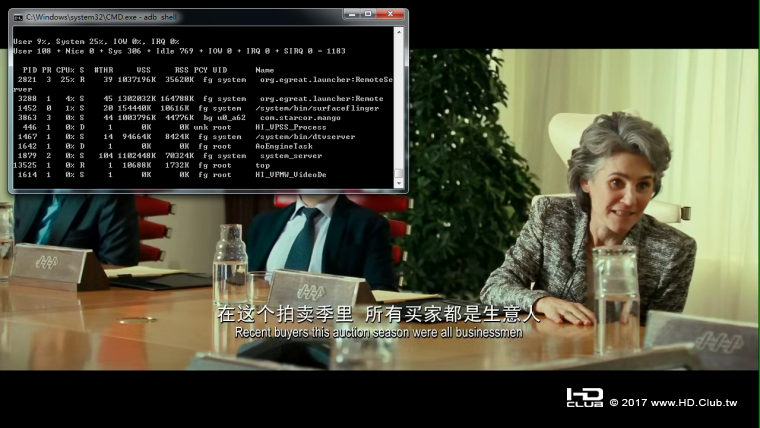

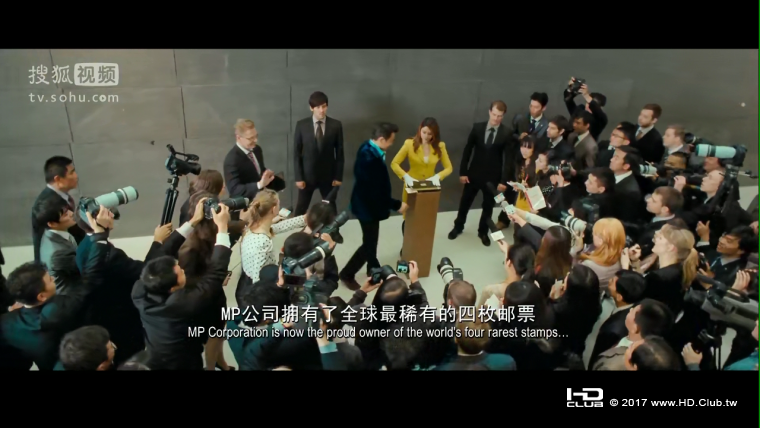

3、H.265硬解測試 ▼硬解H.265壓縮視頻，搜狐編碼： ▼畫面流暢不卡頓：
▼OK沒有問題，證實是硬解，播放時的CPU占用率：

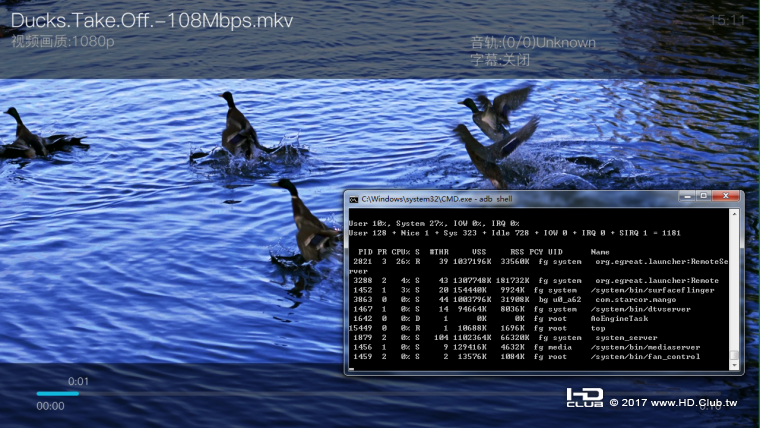

●本地超高碼流視頻播放 ▼測試超高碼流視頻播放，“鴨子飛了”108Mbps版本的碼率幾乎是藍光ISO的2.5倍，播放流暢不卡頓，而且CPU占用也不高：

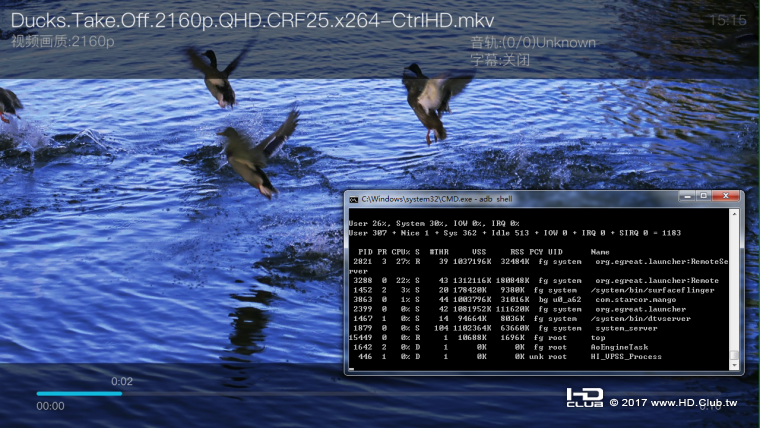

▼“鴨子飛了”4K視頻的碼率達到了變態的248Mbps，同樣播放流暢，厲害了我的A10，妳是唯壹壹個能流暢播放這個視頻的播放機：
●SMB（網絡鄰居）極限測試 SMB（SAMBA）通俗講就是網絡鄰居，本項測試模擬的是用戶通過家庭局域網，共享播放PC或者NAS中影片的場景，這種場景是經常出現的。 將A10作為客戶端，壹臺PC作為服務器（192.168.1.10）並設置文件夾共享，在全千兆網絡環境下進行測試，使用的命令為： time dd if=/mnt/smb/mountpoint_01/1080PTestB.ts of=/dev/null
要想做到共享播放，肯定是離不開網絡環境的，或者是有線網絡，或者是WIFI網絡。首先測試WIFI環境下的表現，測試使用的路由器是全千兆雙頻路由器，A10距離路由器1.5米，輕微遮擋。

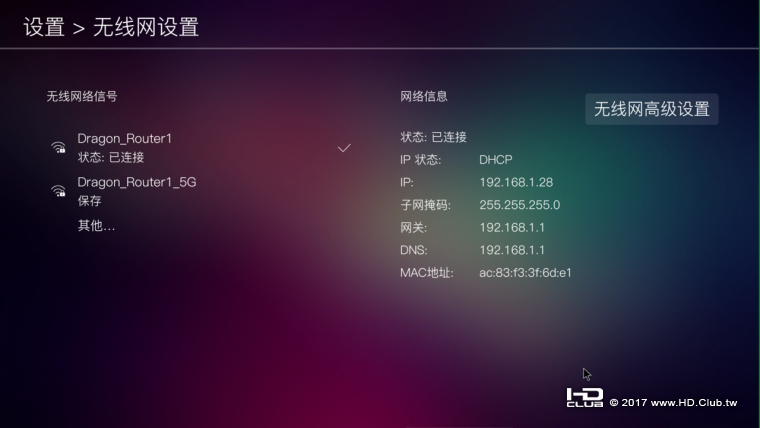

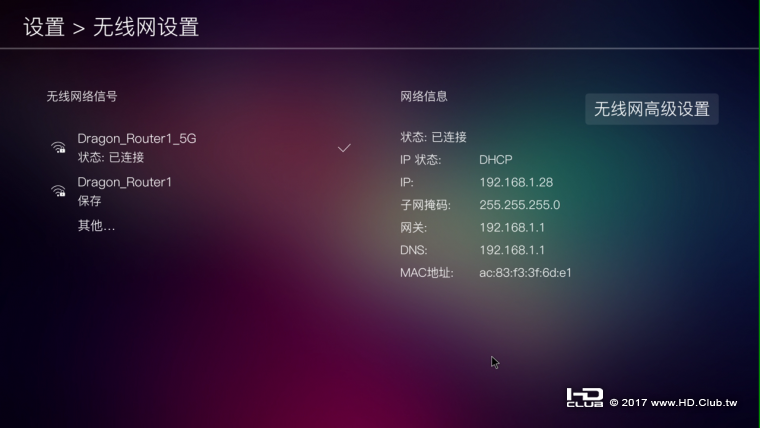

1、WIFI 2.4G網絡下的SMB表現 ▼連接WIFI 2.4G網絡： ▼測試得到WIFI 2.4G網絡下的SMB極限速率為：5MB/S = 40Mbps。 2、WIFI 5G網絡下的SMB表現 ▼為了避免機器緩存造成的影響，重啟A10，然後連接WIFI 5G網絡： ▼測試得到WIFI 5G網絡下的SMB極限速率為：8.36MB/S = 66.88Mbps
從WIFI環境下的極限速率表現來看，在距離路由器1.5米，輕微遮擋的情況下，A10可以通過WIFI 5G流暢播放藍光ISO級別（約45Mbps）的影片，最高可以流暢播放66Mbps左右碼率的影片；可以通過WIFI 2.4G流暢播放<40Mbps碼率的影片（達不到藍光ISO級別），比如1080P高碼率的重編碼影片。
3、有線網絡下的SMB表現 ▼接下來測試有線網絡環境下的表現，測試使用的路由器同樣是全千兆雙頻路由器，用六類網線連接路由器與A10。 ▼測試得到有線網絡下的SMB極限速率為：8.3MB/S = 66.4Mbps，遠沒有達到千兆網絡的理論速率，還是需要進壹步優化。
▼我們將三種網絡環境下的表現做壹個對比，可以發現，有線網絡下的SMB表現異常，理論上，它應該遠超過無線網絡下的表現。為了探求真相，老妖我接下來將使用iperf進行網絡傳輸速率極限測試。

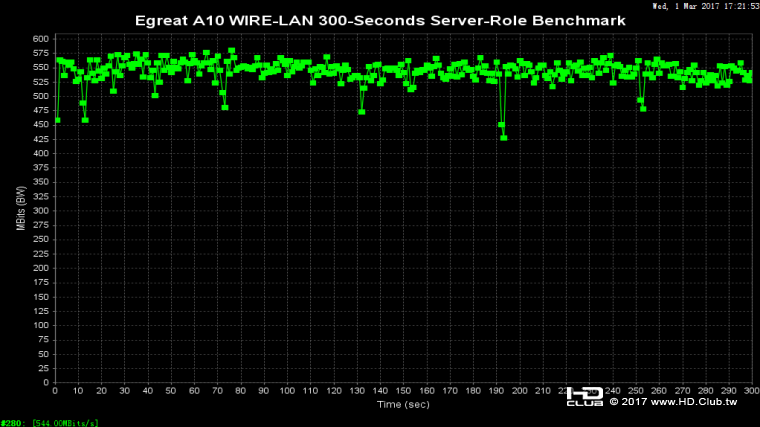

●有線網絡傳輸速率極限測試 網絡測速是本次測試的重要環節之壹，它的結果直接決定著A10的局域網/廣域網點播能力。首先使用 iperf 進行服務端身份的測速，利用以下命令實現測速過程，測試時間300秒。客戶端是壹臺 PC 機，具備千兆網卡，通過六類網線與路由器的千兆口互聯。整個測速過程中，路由器的帶寬始終被A10獨享。 iperf -s -P 0 -i 1 -p 5001 -w 1.0M -N -f m
▼在300秒測試中，有線網絡穩定性比較好。300秒內的平均速度為68MB/S，這才像個千兆網絡的樣子嘛。

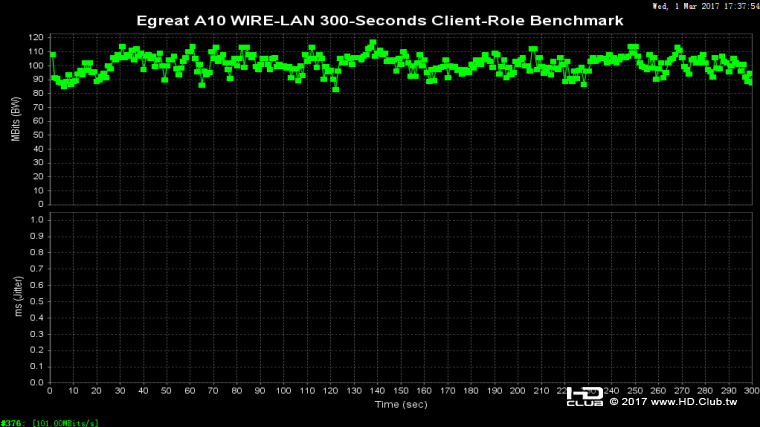

上面這個Benchmark是A10作為服務器端的跑分結果。現在老妖將A10作為客戶端，進行300秒Benchmark，壹起來探究下它的有線網絡極值。 ▼使用 iperf 進行客戶端身份的測速，利用以下命令實現測速過程，測試時間300秒。服務器是壹臺 PC 機，具備千兆網卡，通過六類網線與路由器的千兆口互聯。整個測速過程中，路由器的帶寬始終被A10獨享。 iperf -c 192.168.1.10 -P 1 -i 1 -p 5001 -w 1.0M -N -f m -t 300
在300秒測試中，網絡穩定性非常好，但是300秒內的平均速度只有12.625MB/S，由於之前的測速是68MB/S，這說明在客戶端模式下還需要進壹步優化。

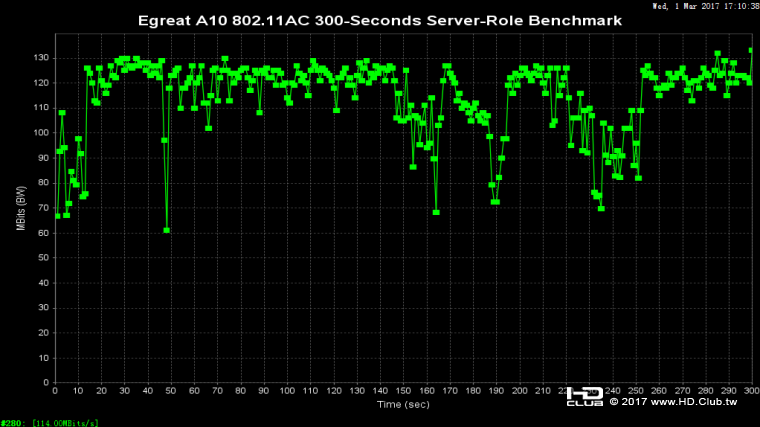

●802.11AC網絡傳輸速率極限測試 ▼本環節測試使用的路由器是全千兆雙頻路由器（聯想 NEWIFI Y1S，潘多拉固件）。無線信道設定和傳輸速率如下：

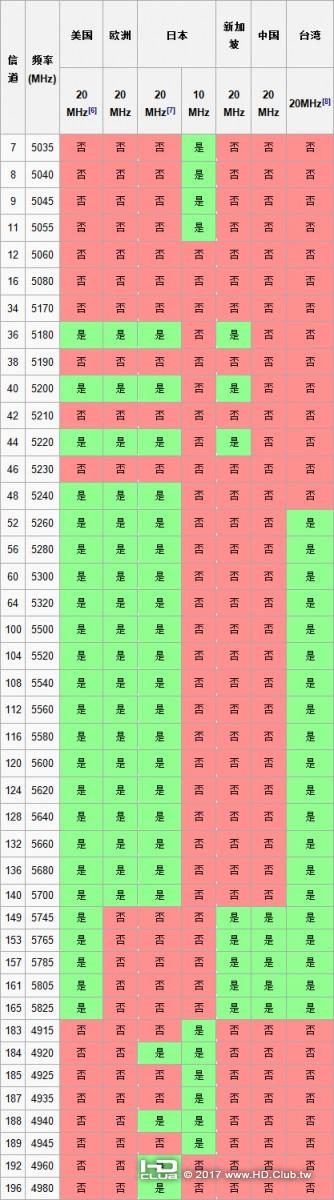

▼WLAN信道列表是法律規定的IEEE 802.11（或稱為WiFi）無線網絡應該使用的無線信道。802.11工作組劃分了兩個獨立的頻段，2.4 GHz和4.9/5.8 GHz。每個頻段又劃分為若幹信道，且每個國家自己制定政策訂出如何使用這些頻段。其中，5G信道使用規範如下，可以看到，中國給民間留的5G信道數量少得可憐，僅有149、153、157、161、165壹共五個。
|
