前言：

現在筆電的設計趨勢，為了將體積變得非常輕薄，I/O 可能只剩下幾個 USB port  或是有 2 至 4 個 Thunderbolt™3 port。臨時想接個 RJ45 網路線，或想接個讀卡機、隨身碟等等反而有些不方便，而且我們當然不希望桌面上擺了一堆轉接設備。
對於桌上型電腦 PC/MAC 也是一樣，可能你的機殼上面有一些 I/O 轉接埠，但你常常會發現不夠用，或者是那些連接孔的位置很尷尬，不是在機殼背面就是在桌子下方。
現在，有了 AKiTiO 推出的 Dock Pro，讓擴充變成這麼地輕鬆、俐落、質感、順手。
先來看一下 Dock Pro 的特色，後面會逐一為大家介紹

• Thunderbolt™ 3 雙向 40Gbps 閃電般的傳輸介面。
• 配置了兩個 Thunderbolt3 連接孔，可串接 Thunderbolt 3、USB3.1 和 DisplayPort 設備。
• 一個 USB-C 連接埠，提供 60W 充電功能，給相容的筆電使用。
• 3 個 USB 3.1 Gen 1 集線器，使用目前普遍性最高 USB Type A 連接頭。
• 具有開關的內建主動式散熱風扇，適用於安靜的工作環境。
• 提供顯示器輸出的 DisplayPort 可連接 4K 螢幕。
• eSATA 連接埠支援 port multiplier 功能。
• 內建 CFast 2.0 和 SD 4.0 讀卡機。


開箱：

▼紙盒維持一貫的高品質，
​


▼特色都標註在外盒上面


▼仔細看一下，包裝內含一條免費的 TB3 線材，而網路插孔的 10GbE 速度是業界第一台，並且相容於 macOS / Win 雙系統，


▼兩個 Thunderbolt3 連接孔可串接 Thunderbolt 3、USB3.1 和 DisplayPort 設備。內建 CFast 2.0 和 SD 4.0 讀卡機。USB-C 連接埠提供 PD 60W (Power Delivery) 充電功能。
「PD 60W 充電功能」的意思就是說你可以把原本筆電的變壓器收起來了，這台 Dock Pro 就可以直接供電給你的筆電。


▼散熱風扇可以自己決定是否關閉。具備 3 組 USB 3.1 Gen 1 接孔。eSATA 連接埠支援 port multiplier 功能。DisplayPort 可連接 4K 螢幕。
註（ port multiplier ）：SATA 埠復用器，它使多個 SATA 裝置能夠連接到一個 SATA 主埠上，可以減少電線的使用數量，而且增加 SATA 裝置數量而不必增加額外的 SATA 控制器。


▼盒裝背面有更詳細的規格


▼玲瑯滿目的連接埠，總計 10 個，對應可以說相當完整。


▼打開上蓋，藍色系的紙卡映入眼簾，


▼再來是說明文件


▼說明文件包一覽：包含彩色多國語言說明書，TB3 建議升級文件，貼紙數張，


▼這次的貼紙，霧面質感很好


▼說明書是彩色及多國語言，


▼裡面有每個 I/O 詳細的規格敘述，


▼針對 PD 60W 的說明


▼燈號也有說明，正上方的 LOGO 銘牌有藍橘兩色燈光，前方有風扇指示燈，背面則是 RJ45 因網速不同而有不同顏色的燈號，


▼正面的 I/O，包含讀卡機與 USB 3.1 Gen 1 插孔，


▼拿起說明紙之後就是防震泡棉了


▼再來才是本體現身


▼底下還有一層泡棉，


▼最下面是線材包，因為有點重量，這裡原廠應該開兩個孔比較恰當，


▼線材包的配件


▼變壓器跟手的比例


▼內附免費的一條 TB3 線材

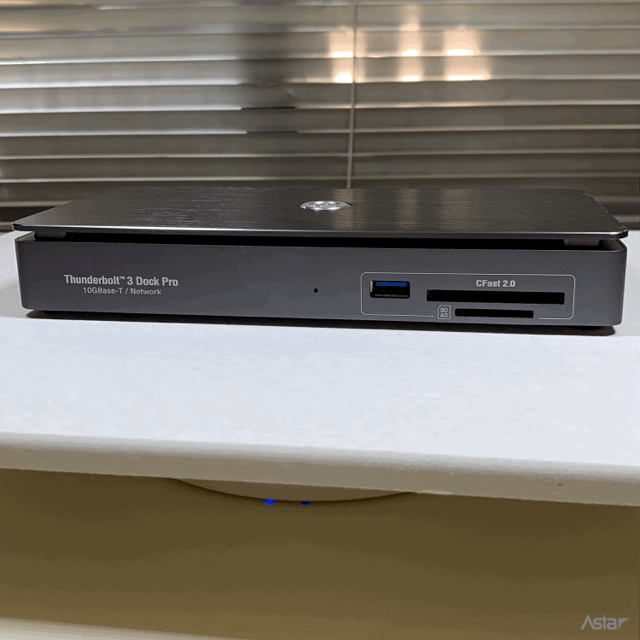

▼本體多角度旋轉圖


▼本體正上方是鍍鉻 LOGO，其餘灰黑色髮絲紋處理的光澤跟質感都相當好。


▼正面照，左邊告訴你內建 10GBase-T 網路架構，中間是電源燈號，右邊則是 USB 插孔與讀卡機。讀卡機分配在前方右側，當你想接隨身碟或讀卡機，嗯！就是順手～（左撇子抱歉了）。
考慮到高檔的 TB3 用家應該會有單眼相機，CFast 讀卡機自然也要搭上。
注意看，它分為上下兩層。為何如此設計？我們後面來解開這個謎題。


▼轉到背面，完整的 I/O 讓你用的安心，它就是個大總管，憑藉著 TB3 高大上的 40G 頻寬，只需要一條 TB3 連接線就可以搞定所有事情。


▼由左至右依序是：eSATA、兩組 USB 3.1、


▼由左而右依序是：10G RJ45 網路接孔、散熱風扇開關、Kensington 防盜鎖孔、兩組 TB3 輸出（PD 60W 與 15W，等於可以供電給筆電)、


▼DisPlay Port、與電源插孔。


▼考量到一般的電源接頭易於脫落，改用有卡榫的 DC 12V 6 pin 接頭，不小心勾到也不容易脫落。


▼這次的變壓器是中國製造，體積稍大，國際電壓通用，輸出達到 12V 12.5A


▼電源線的線材用料非常重要


▼電源接頭長這樣，6 pins 與 PC 主機板內的電源線一樣。


▼因為有卡榫接上去的方向不會搞錯。


▼正上方的 LOGO 接上電源之後呈現橘色，很令人驚喜。


▼開啟電源之後變為藍色，雖然設計導光柱會增加許多麻煩，但發光的信仰是不容磨滅的！


▼他牌的這種 Dock 為了散熱，通常都設計成許多開孔。不過 AKiTiO 當然要與眾不同。
現在來揭曉有上下層的原因，從側面觀看，中間有一層夾縫。


▼把四周的螺絲鬆開，拿掉上蓋之後就變成這樣子。左側有一個導熱風扇，中央的開孔是為了導光柱，右側則有出風孔洞。
這樣瞭解嗎？廢熱等於是同一個方向的循環，你說酷不酷！




▼散熱風扇使用磁浮的 SUNON 風扇，如果想要更安靜的工作環境也可以關閉運轉。(其實是為了幫 10GbE 網路晶片散熱)


測試：

▼先使用 DisPlay Port 接個 4K 螢幕看看，顯示上沒有問題。


▼就算使用的不是藍牙滑鼠，滑鼠的接收器 (Dongle) 接到 Dock Pro 照樣可以使用。


▼因為有 PD 60W 輸出，不需要筆電變壓器也可以直接供電，乾淨俐落！


▼接著測試接上 eSATA，這時候需要一個小道具 —> eSATA to SATA 轉接器，


▼USB 剛好可以從旁邊的 USB Port 供電，確認正常使用沒有問題，


▼如果搭配 T3-2DP 使用，因為 Dock Pro 有菊鍊 (Daisy Chain) 的功能，可以直接串接 TB3，接上兩個螢幕做延伸。


▼接下來測試隨身碟，使用的是自己已經用了好多年的 Kingston DataTraveler HyperX 3.0 64GB，官方數據為 R: 225MB/s、W: 135MB/s


▼CrystalDiskMark 測出來的讀取合格了，但寫入速度有問題，可能是裡面的檔案太零散的問題，


▼AJA 測出來的數據符合標準


▼ATTO 測出來的數據也符合標準


▼再來測試 CF 卡，使用 SanDisk Extreme Pro 64G，


▼官方號稱讀取 525 MB/s，寫入 430 MB/s


▼CrystalDiskMark 測出來的速度，讀取 307 MB/s，寫入 211 MB/s，差異頗大，


▼以 AJA 測出來的數據與 CrystalDiskMark 差不多，


▼以 ATTO 測出來的數據也跟前兩者差不多，


▼再來測試 SD 卡，這張是 SONY SDXC UHS-II G 系列高速記憶卡(SF-G64) 64G，官方號稱讀取 300 MB/s，寫入 299 MB/s


▼測出來的數據有些許落差，但還算可以接受，三個軟體測出來的差異不大，






▼測試 Type-C USB 3.1 SSD，使用 SK2520 迷你金牛 U3.1 (SK2520 USB3.1)，裡面是兩顆 1T 的 SSD 但並未做 Raid (Non-raid)，


▼AJA 的數據很不錯！


▼ATTO 測到更好的數據，但這台 S2520 如果做 raid 0 想必數據會翻倍。


與他廠產品比較 (各家產品取向不同，以下為個人觀點)：
▼HP ZBook Dock with Thunderbolt 3，看就知道差 AKiTiO Dock Pro 很多




▼Kensington SD5000T Thunderbolt 3 Docking Station，外型設計得還不錯，但 RJ-45 速度沒有 10GbE，也少了讀卡機，


▼Promise Technology Thunderbolt 3 Dock TD-300，前方有 SD 讀卡機還不錯，但 RJ-45 速度沒有 10GbE，沒有 DP，一看就知道是舊產品了，


▼Cable Matters Aluminum Thunderbolt 3 Dock，I/O 跟上面的 Promise 完全一樣，所以是公版貼牌，因此評價相同。


▼Dell Business Thunderbolt Dock TB16，造型有點像微軟的 NUC，RJ-45 的速度沒有 10GbE，也沒有讀卡機，

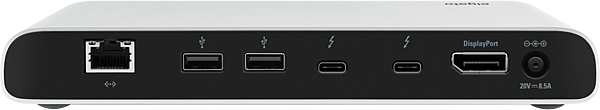

▼Elgato Thunderbolt 3 Dock，看它的 I/O 就知道也是上個世代的產品，



▼OWC 13 Port Thunderbolt 3 Dock，雖然 RJ-45 的速度沒有 10GbE，但多了音源與 S/PDIF，應該比較適合做音樂的專業人士 (註：TB3 的總頻寬分給音源輸出 S/PDIF 就無法有 10GbE 網路)


▼Apple 官網上販售的 Belkin Thunderbolt 3 Express Dock HD，也是出來一陣子的產品了，除了造型還不錯之外沒什麼亮點，

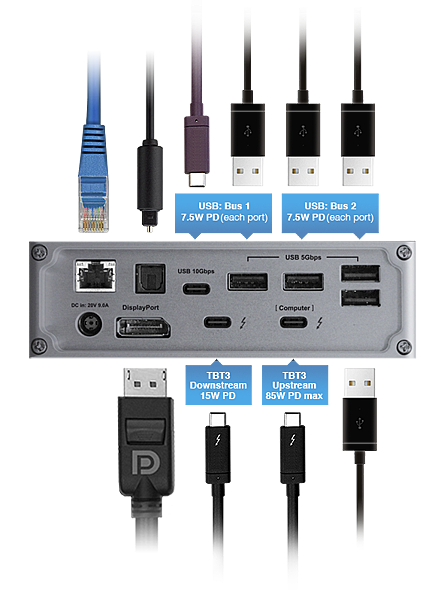

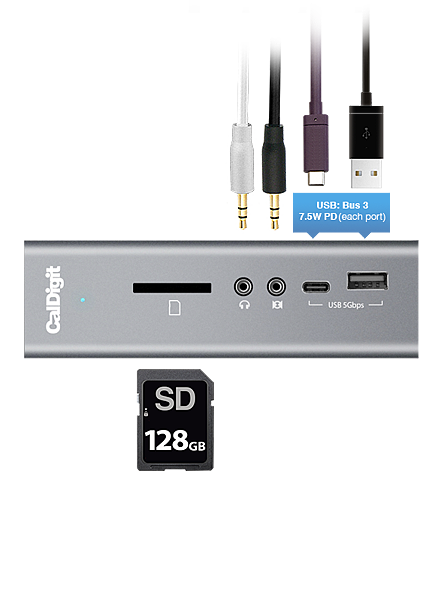

▼CalDigit TS3 Plus Thunderbolt 3 Dock，這算是看了這麼多台之後比較有競爭力的商品，總計 15 個連接埠，但 RJ45 還是沒有 10GbE 速度，而且沒有 CF 讀卡機，不過 PD 85W 倒是勝過 Dock Pro 的 60W，但是其實 Dock Pro 的 60W 已經夠用了，詳細可以參考AKiTiO原廠的說明




結語：

以現階段 (2018年/10月) 來說，AKiTiO Dock Pro 不僅多了風扇開關，而且是市面上第一台擁有 10GbE 速度的 TB3 擴充盒，I/O 的齊全性相較於其他產品幾乎是完全勝出，不僅外觀有質感，價格上也有競爭力，你說這樣不買它買誰呢？
